TOYOTA YARIS HATCHBACK 2019 Betriebsanleitungen (in German)

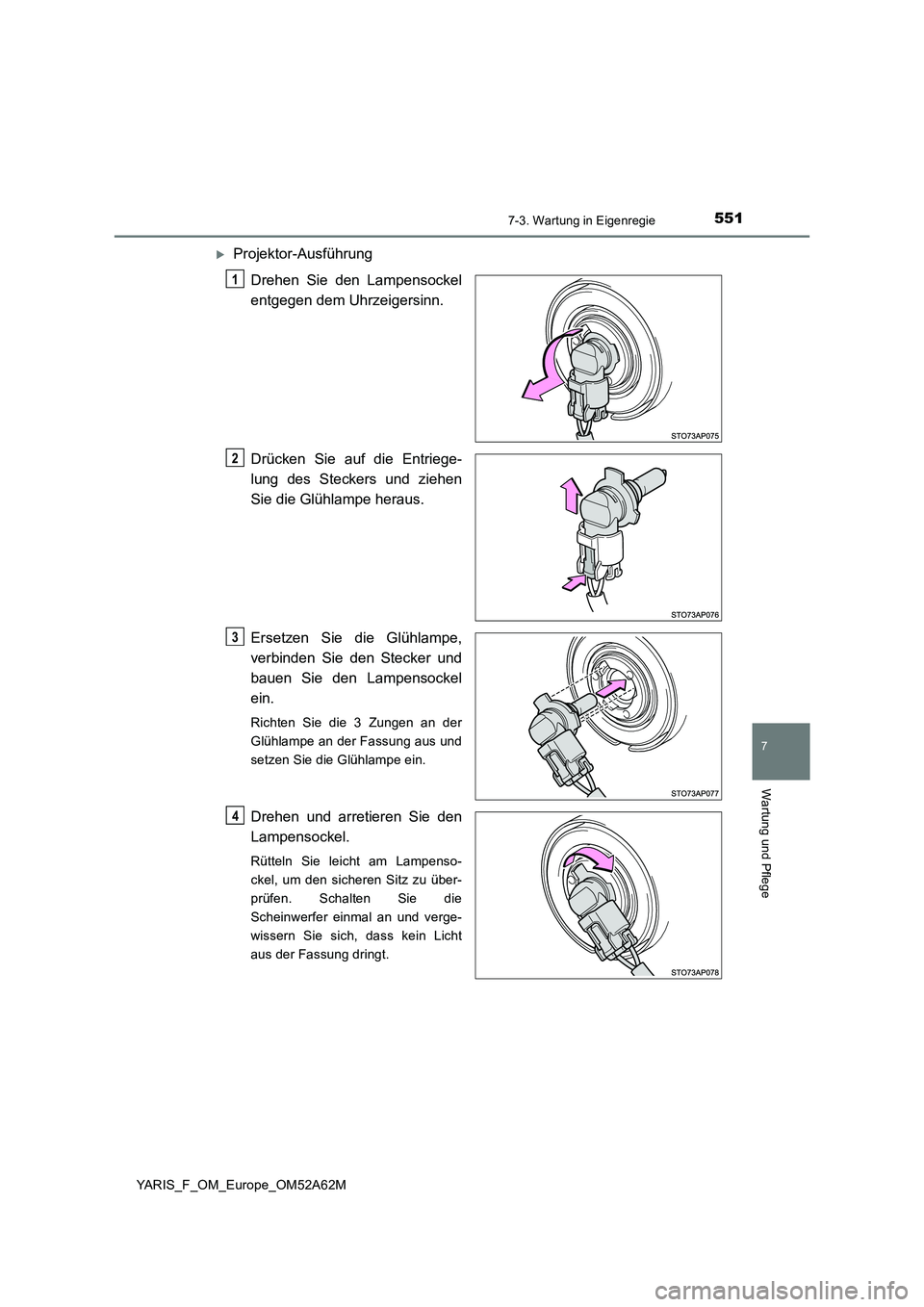

5517-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52A62M
Projektor-Ausführung
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Drücken Sie auf die Entriege-
lung des Steckers und ziehen
Sie die Glühlampe heraus.
Ersetzen Sie die Glühlampe,
verbinden Sie den Stecker und
bauen Sie den Lampensockel
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein.
Drehen und arretieren Sie den
Lampensockel.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Scheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht
aus der Fassung dringt.
1
2
3
14

5527-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52A62M

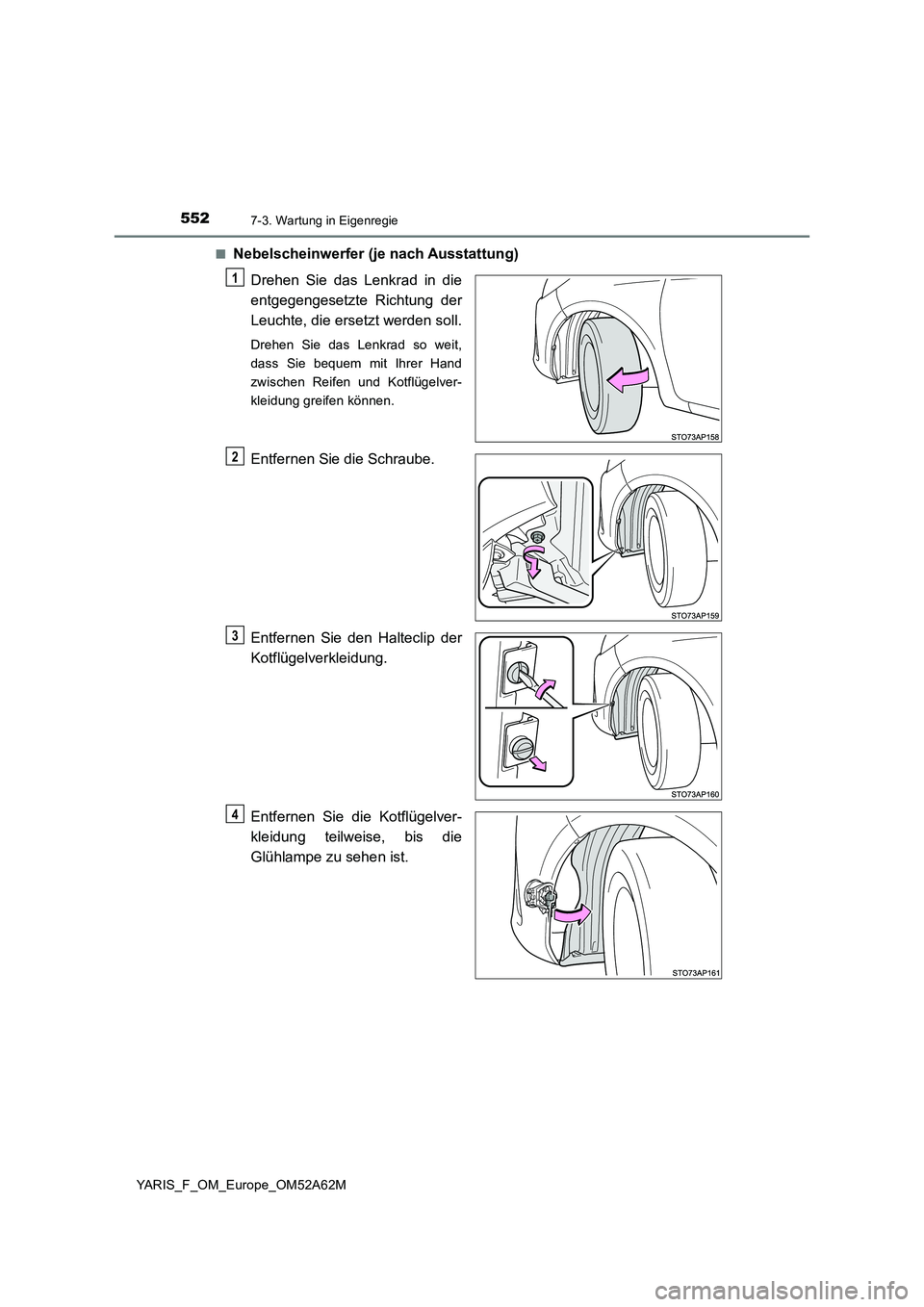

■Nebelscheinwerfer (je nach Ausstattung)
Drehen Sie das Lenkrad in die
entgegengesetzte Richtung der
Leuchte, die ersetzt werden soll.
Drehen Sie das Lenkrad so weit,
dass Sie bequem mit Ihrer Hand
zwischen Reifen und Kotflügelver-
kleidung greifen können.
Entfernen Sie die Schraube.
Entfernen Sie den Halteclip der
Kotflügelverkleidung.
Entfernen Sie die Kotflügelver-
kleidung teilweise, bis die
Glühlampe zu sehen ist.
1
2
3
4

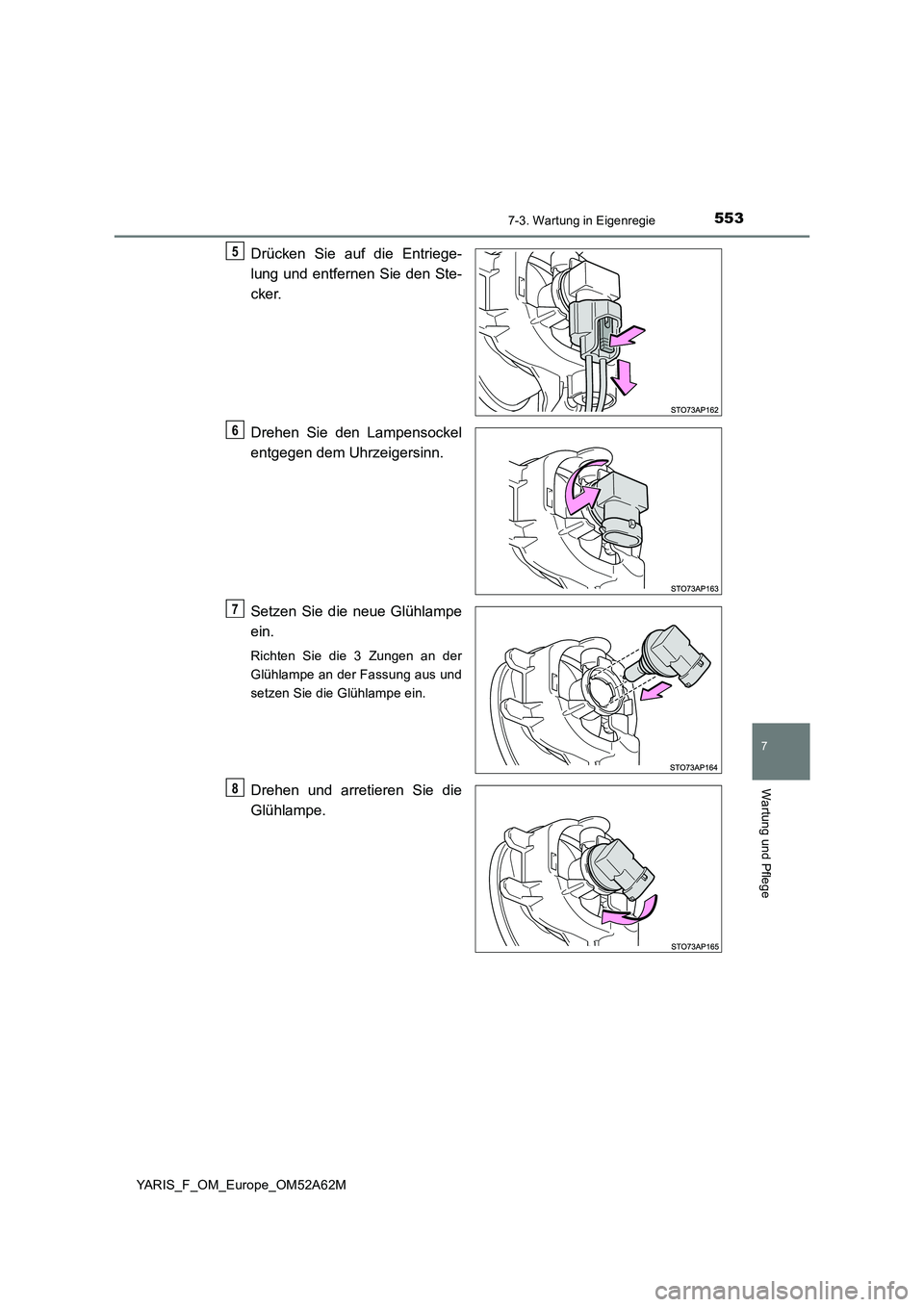

5537-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52A62M
Drücken Sie auf die Entriege-
lung und entfernen Sie den Ste-
cker.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Setzen Sie die neue Glühlampe
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein.
Drehen und arretieren Sie die
Glühlampe.
5
6
7
8

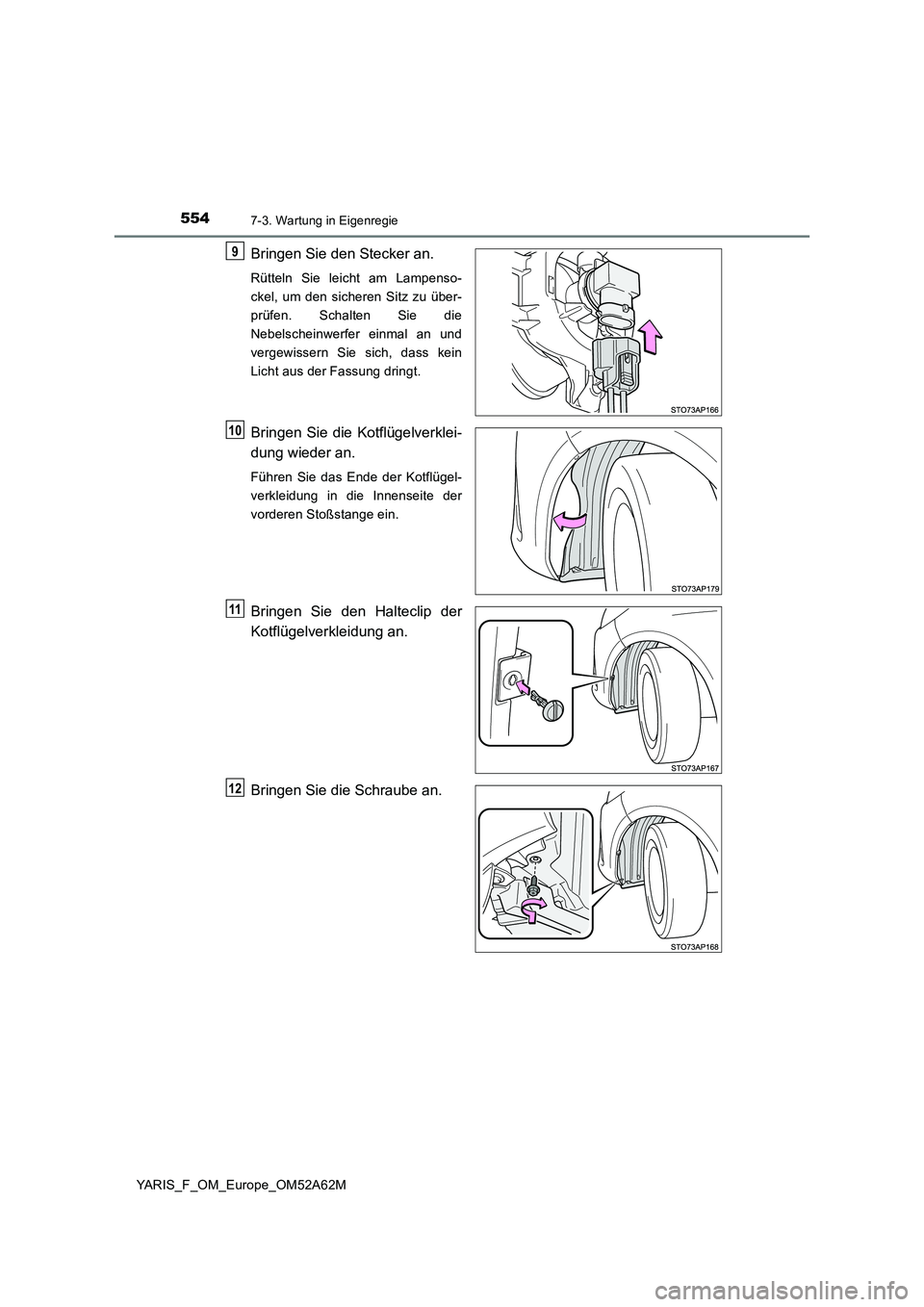

5547-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52A62M
Bringen Sie den Stecker an.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Nebelscheinwerfer einmal an und
vergewissern Sie sich, dass kein
Licht aus der Fassung dringt.
Bringen Sie die Kotflügelverklei-
dung wieder an.
Führen Sie das Ende der Kotflügel-
verkleidung in die Innenseite der
vorderen Stoßstange ein.
Bringen Sie den Halteclip der
Kotflügelverkleidung an.
Bringen Sie die Schraube an.
9
10
11
12

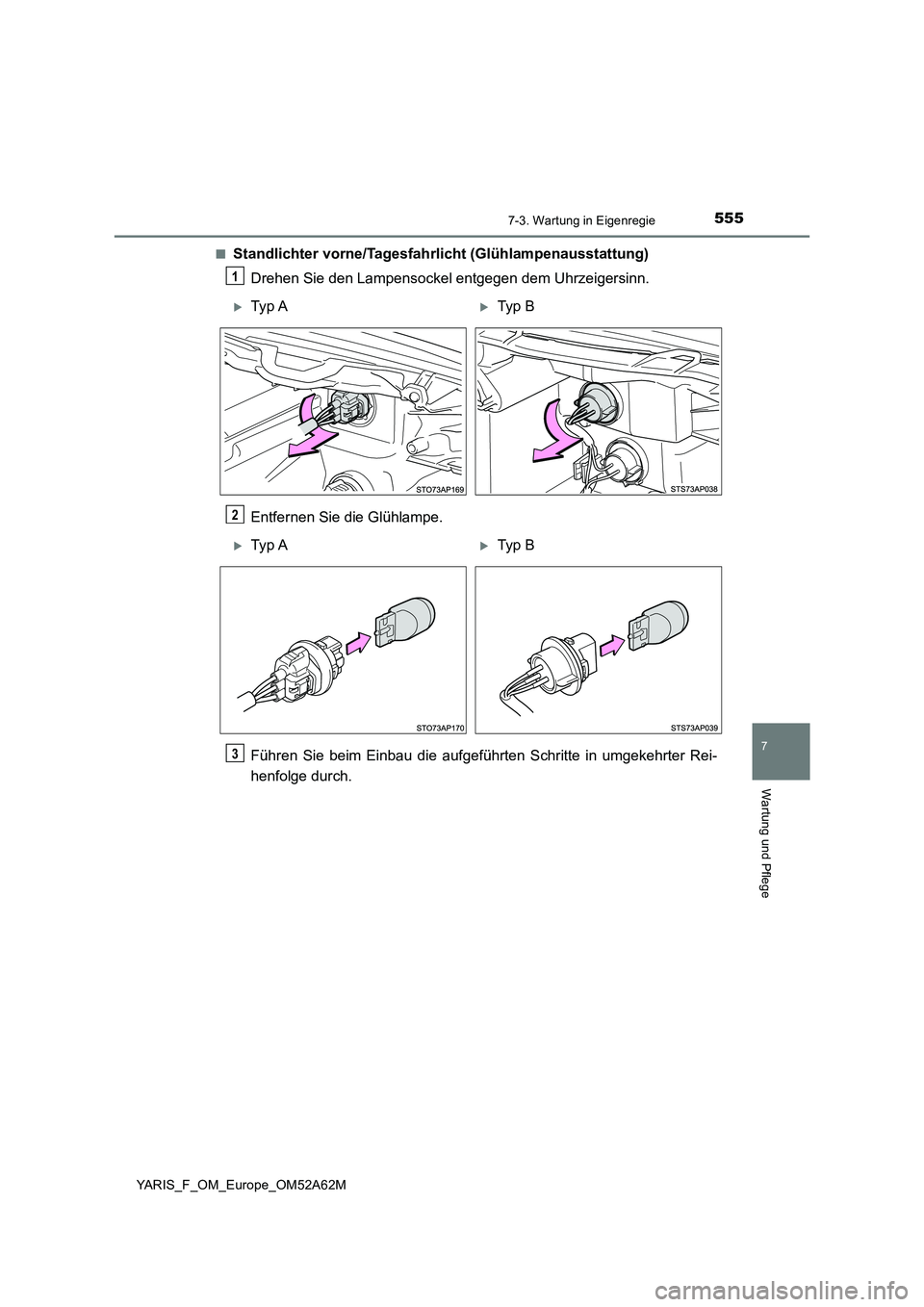

5557-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52A62M■
Standlichter vorne/Tagesfahrlicht (Glühlampenausstattung)
Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
Typ ATyp B
2
Typ ATyp B
3

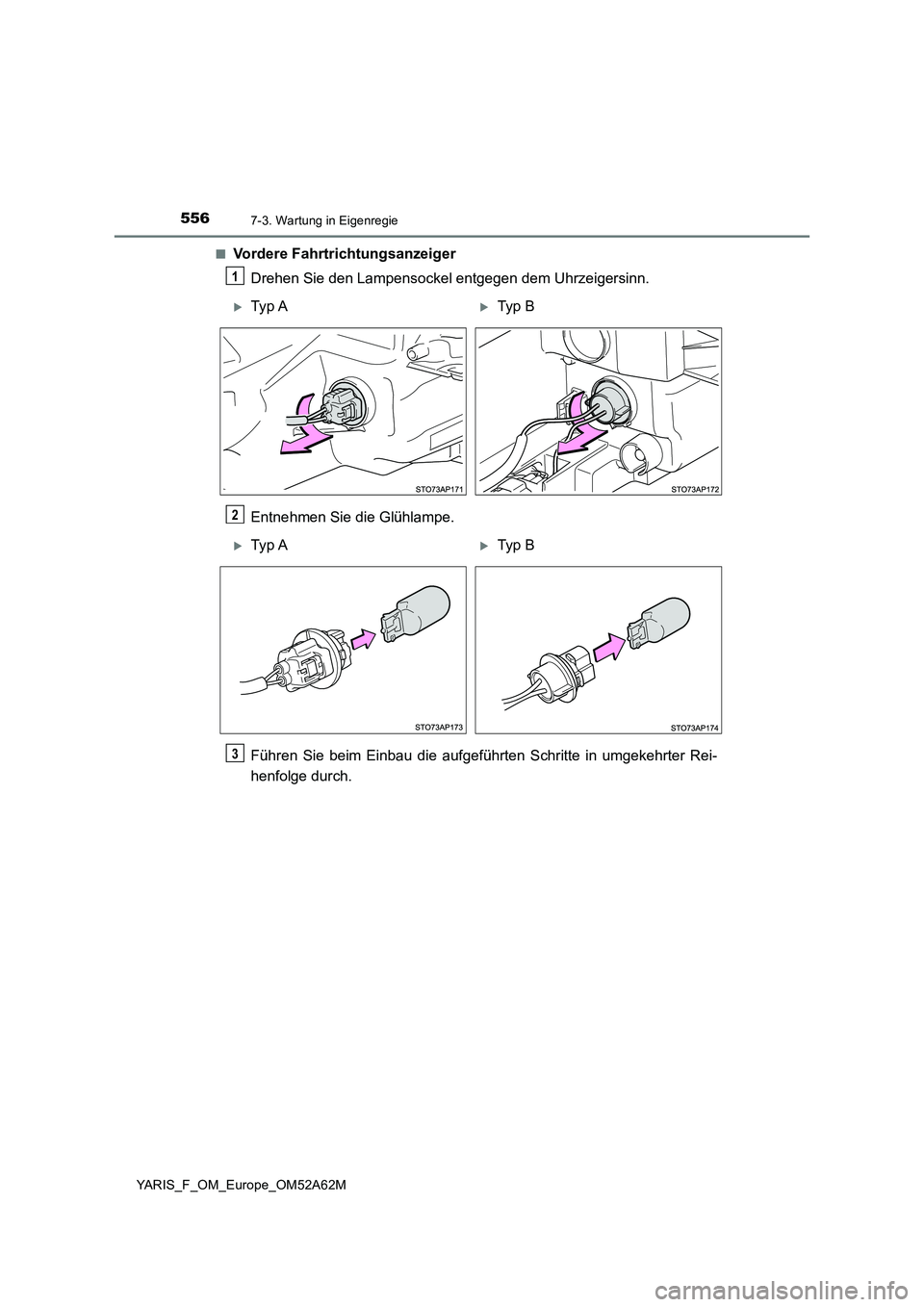

5567-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52A62M■
Vordere Fahrtrichtungsanzeiger
Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
Typ ATyp B
2
Typ ATyp B
3

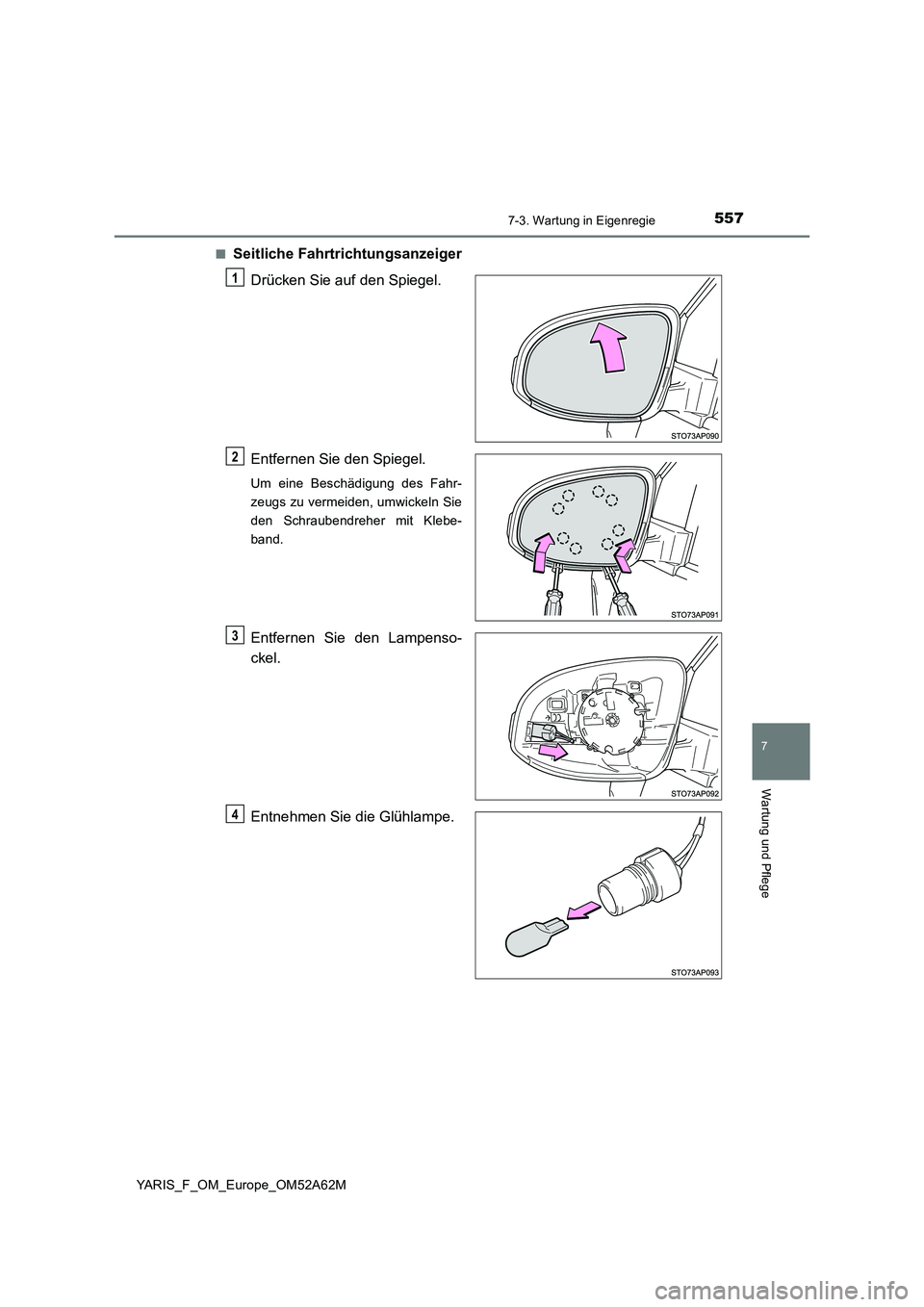

5577-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52A62M■
Seitliche Fahrtrichtungsanzeiger
Drücken Sie auf den Spiegel.
Entfernen Sie den Spiegel.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Entfernen Sie den Lampenso-
ckel.
Entnehmen Sie die Glühlampe.
1
2
3
4

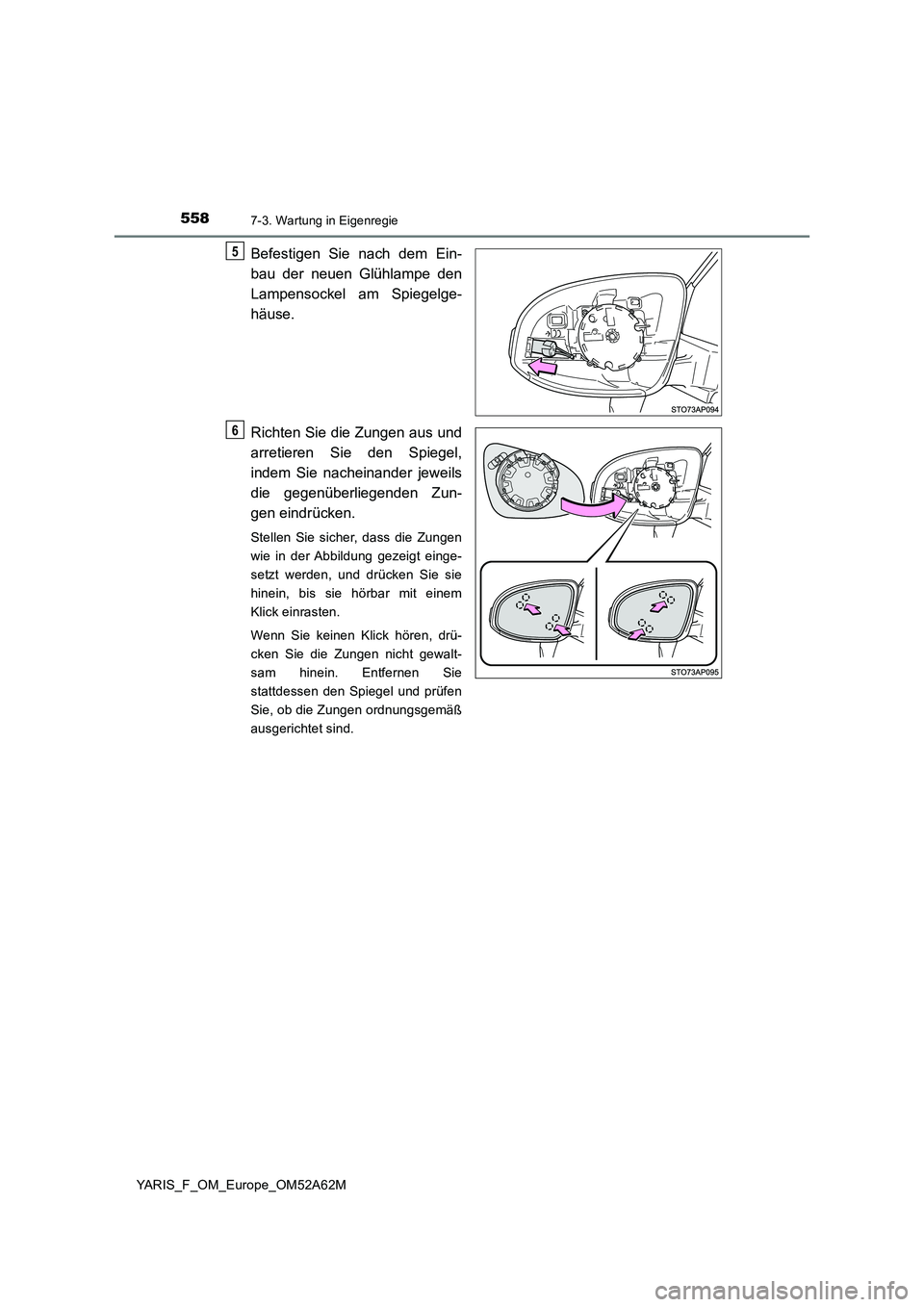

5587-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52A62M
Befestigen Sie nach dem Ein-
bau der neuen Glühlampe den
Lampensockel am Spiegelge-
häuse.
Richten Sie die Zungen aus und
arretieren Sie den Spiegel,
indem Sie nacheinander jeweils
die gegenüberliegenden Zun-
gen eindrücken.
Stellen Sie sicher, dass die Zungen
wie in der Abbildung gezeigt einge-
setzt werden, und drücken Sie sie
hinein, bis sie hörbar mit einem
Klick einrasten.
Wenn Sie keinen Klick hören, drü-
cken Sie die Zungen nicht gewalt-
sam hinein. Entfernen Sie
stattdessen den Spiegel und prüfen
Sie, ob die Zungen ordnungsgemäß
ausgerichtet sind.
5
6

5597-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52A62M■

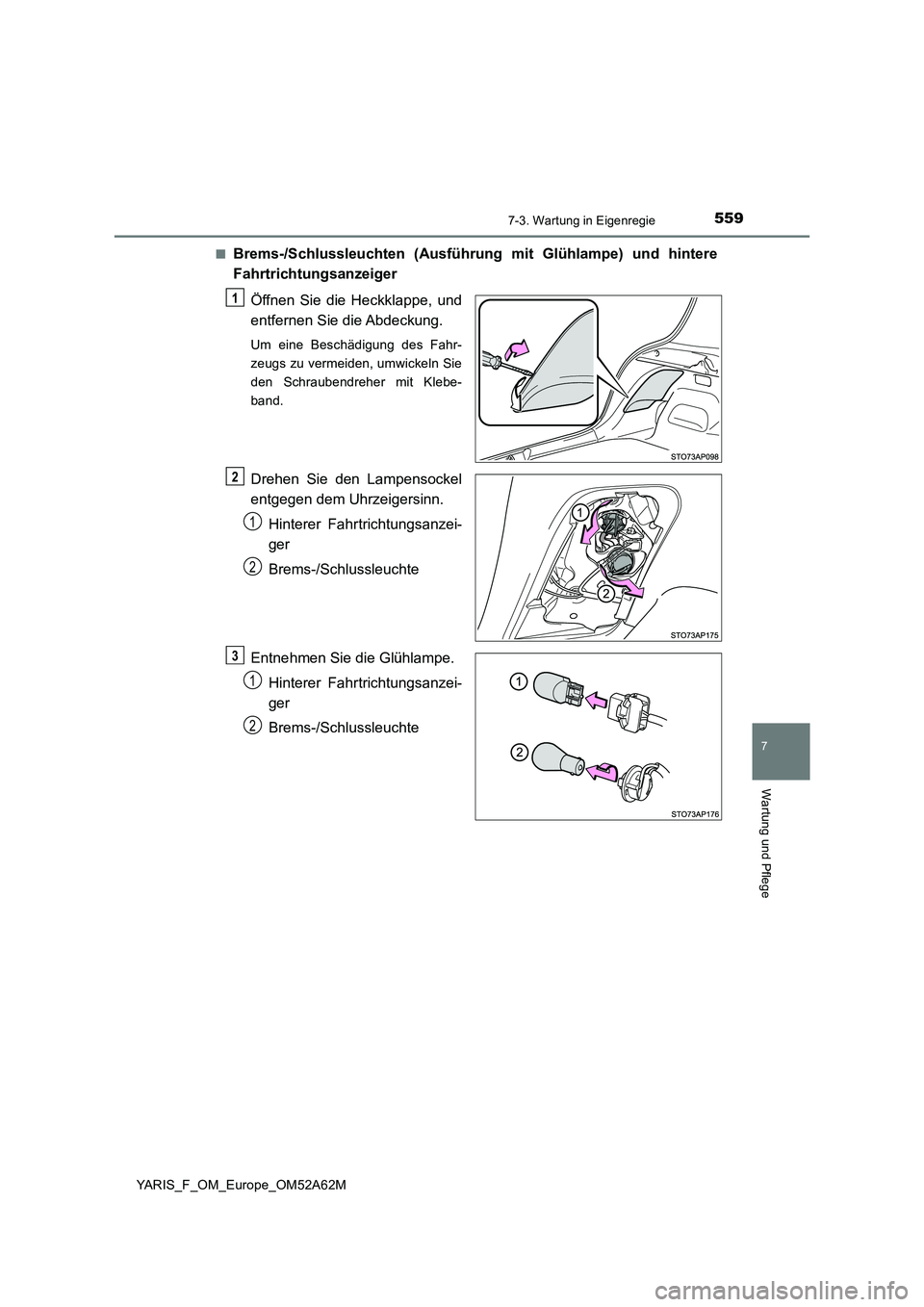

Brems-/Schlussleuchten (Ausführung mit Glühlampe) und hintere
Fahrtrichtungsanzeiger
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
Entnehmen Sie die Glühlampe.
Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
1
2
1
2
3
1
2

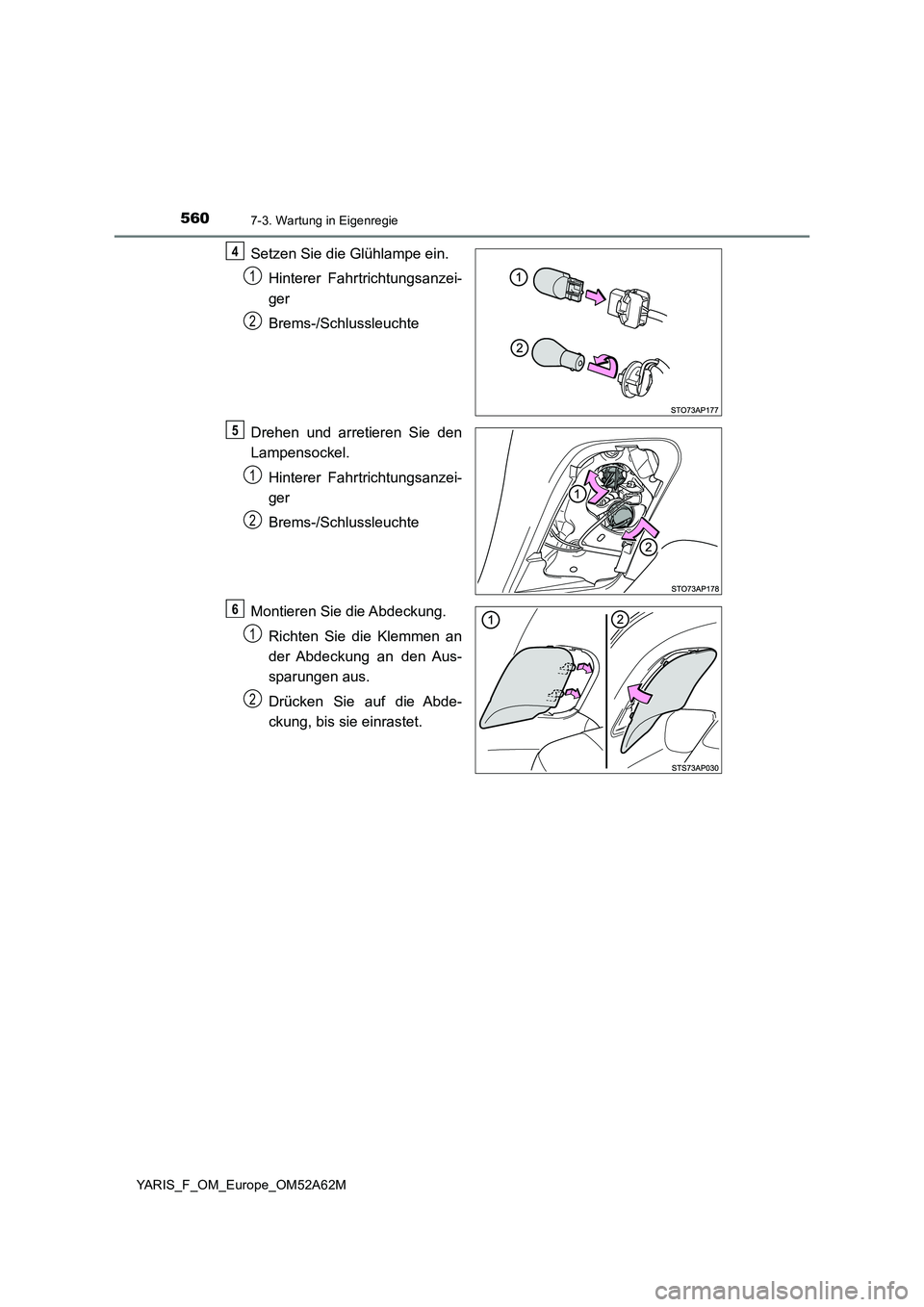

5607-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52A62M
Setzen Sie die Glühlampe ein.
Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
Drehen und arretieren Sie den
Lampensockel.
Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
Montieren Sie die Abdeckung.
Richten Sie die Klemmen an
der Abdeckung an den Aus-
sparungen aus.
Drücken Sie auf die Abde-
ckung, bis sie einrastet.
4
1
2
5
1
2
6
1
2
