TOYOTA YARIS HATCHBACK 2019 Bruksanvisningar (in Swedish)

4717-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SEn

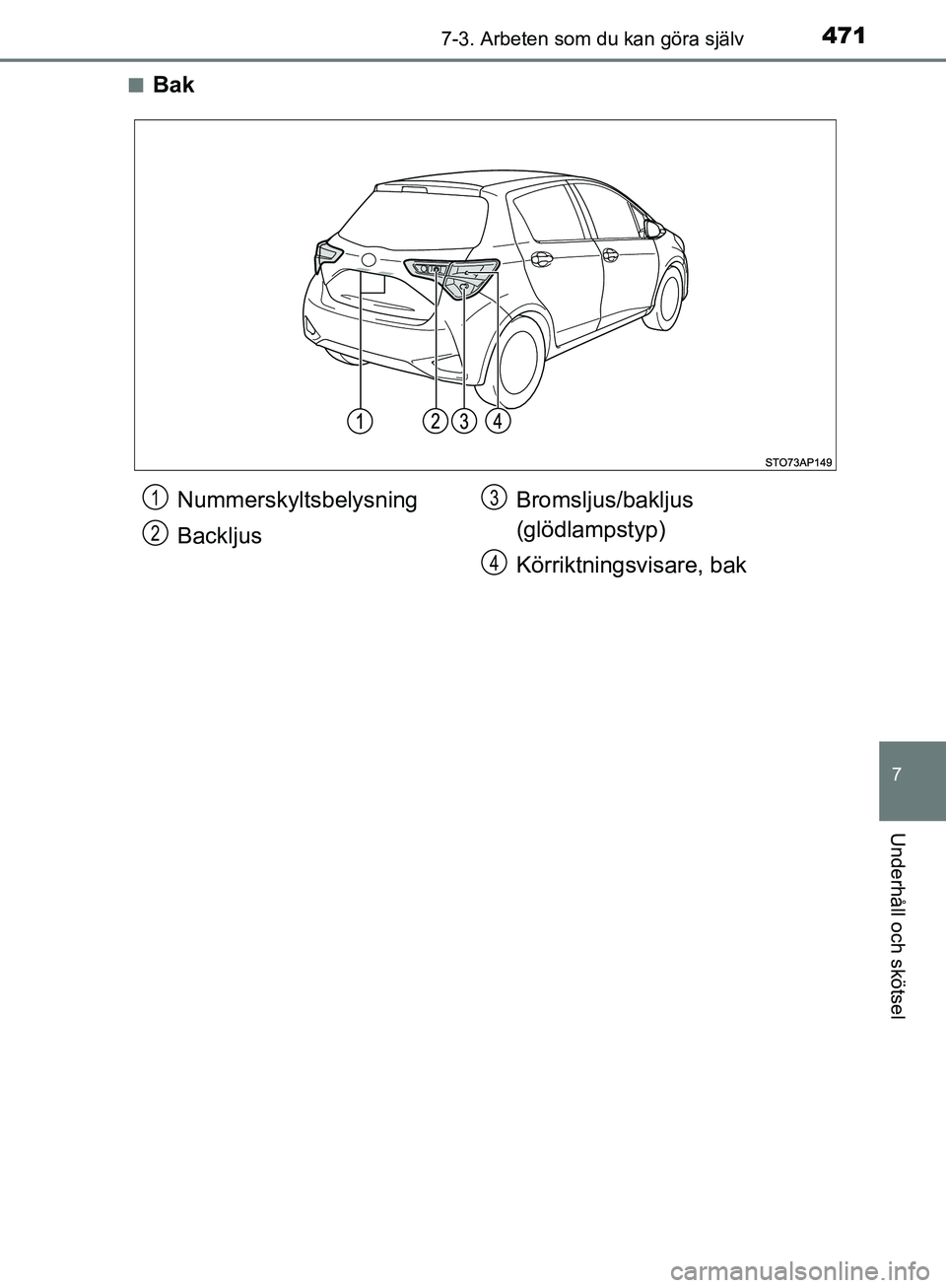

Bak
Nummerskyltsbelysning
Backljus
Bromsljus/bakljus
(glödlampstyp)
Körriktningsvisare, bak1
2
3
4
OM52A54SE.book Page 471 Monday, May 27, 2019 10:37 AM

4727-3. Arbeten som du kan göra själv
OM52A54SEn
Halogenstrålkastare
Reflektortyp
Lossa kontakten.
Ta bort gummidamasken.
Lossa spärrfjädern.Tryck på spärrfjädern till
glödlampan och lossa den
från haken.
Lyft upp spärrfjädern till
glödlampan.
Ta bort glödlampan.
Montera en ny glödlampa
genom att passa in lampans stift
i urtagen i lampfästet.
Glödlampsbyte
1
2
3
1
2
4
OM52A54SE.book Page 472 Monday, May 27, 2019 10:37 AM

4737-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE

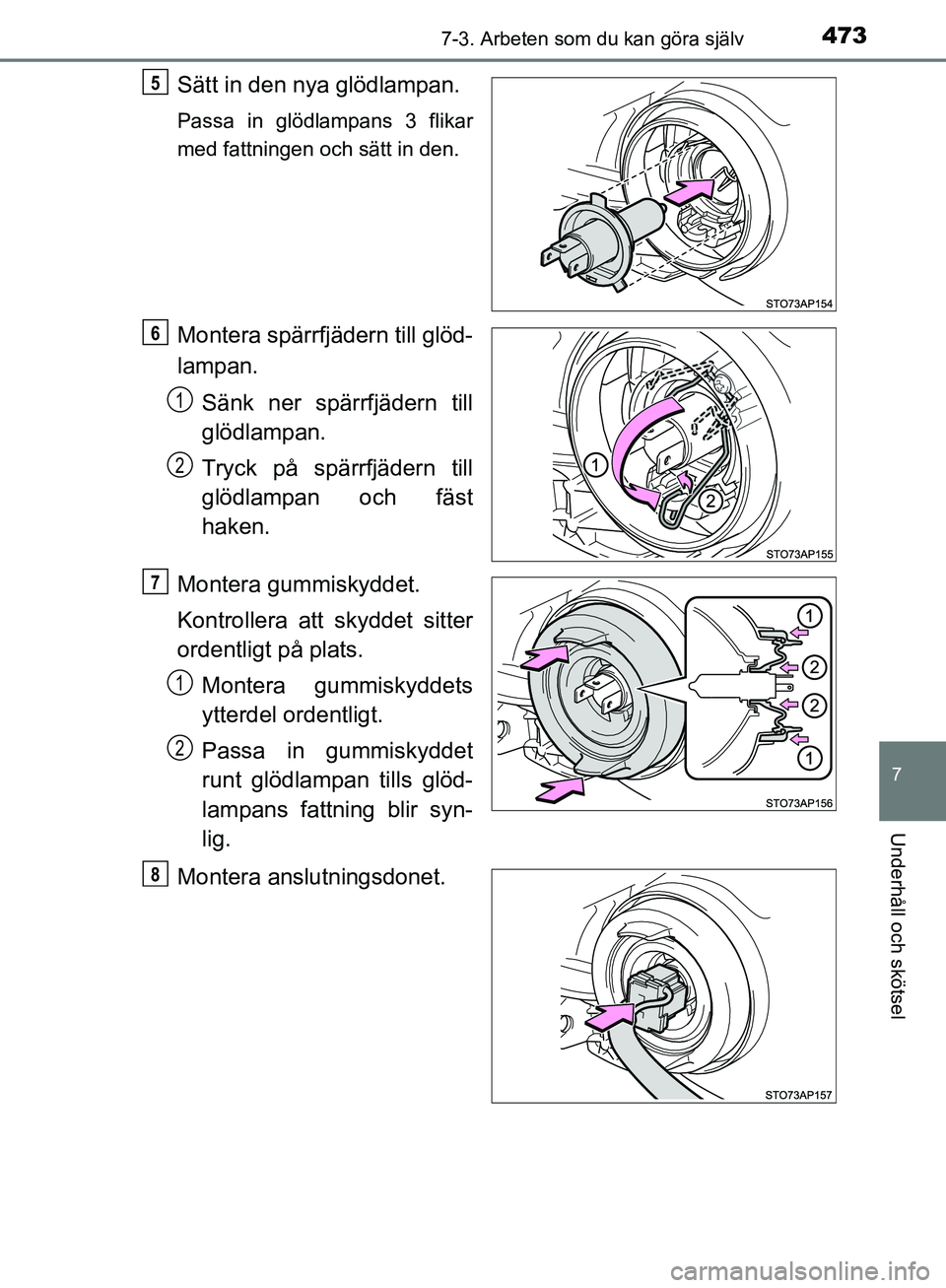

Sätt in den nya glödlampan.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Montera spärrfjädern till glöd-
lampan.Sänk ner spärrfjädern till
glödlampan.
Tryck på spärrfjädern till
glödlampan och fäst
haken.
Montera gummiskyddet.
Kontrollera att skyddet sitter
ordentligt på plats. Montera gummiskyddets
ytterdel ordentligt.
Passa in gummiskyddet
runt glödlampan tills glöd-
lampans fattning blir syn-
lig.
Montera anslutningsdonet.
5
6
1
2
7
1
2
8
OM52A54SE.book Page 473 Monday, May 27, 2019 10:37 AM

4747-3. Arbeten som du kan göra själv
OM52A54SE

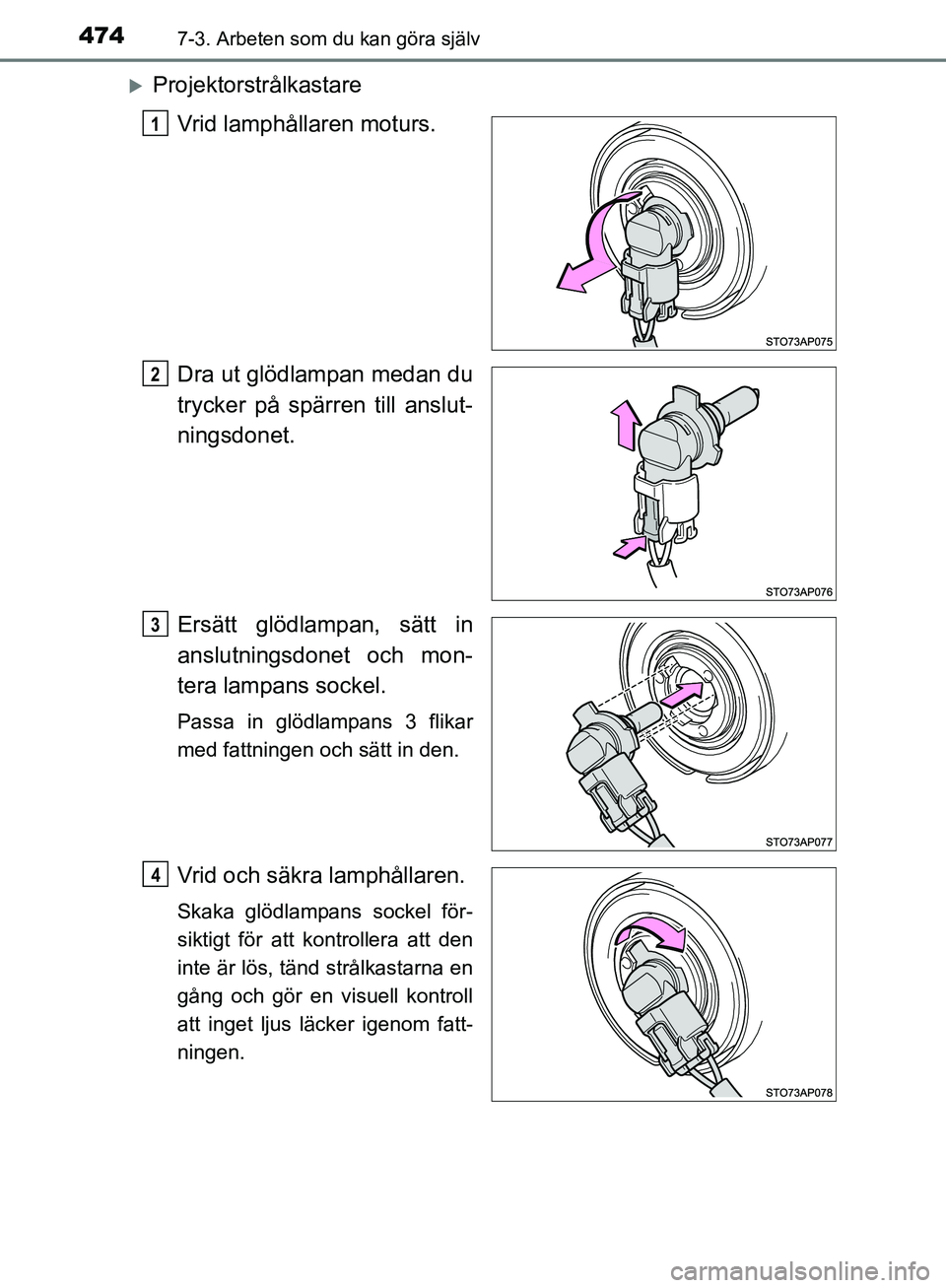

ProjektorstrålkastareVrid lamphållaren moturs.
Dra ut glödlampan medan du
trycker på spärren till anslut-
ningsdonet.
Ersätt glödlampan, sätt in
anslutningsdonet och mon-
tera lampans sockel.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid och säkra lamphållaren.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd strålkastarna en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
1
2
3
14
OM52A54SE.book Page 474 Monday, May 27, 2019 10:37 AM

4757-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SEn

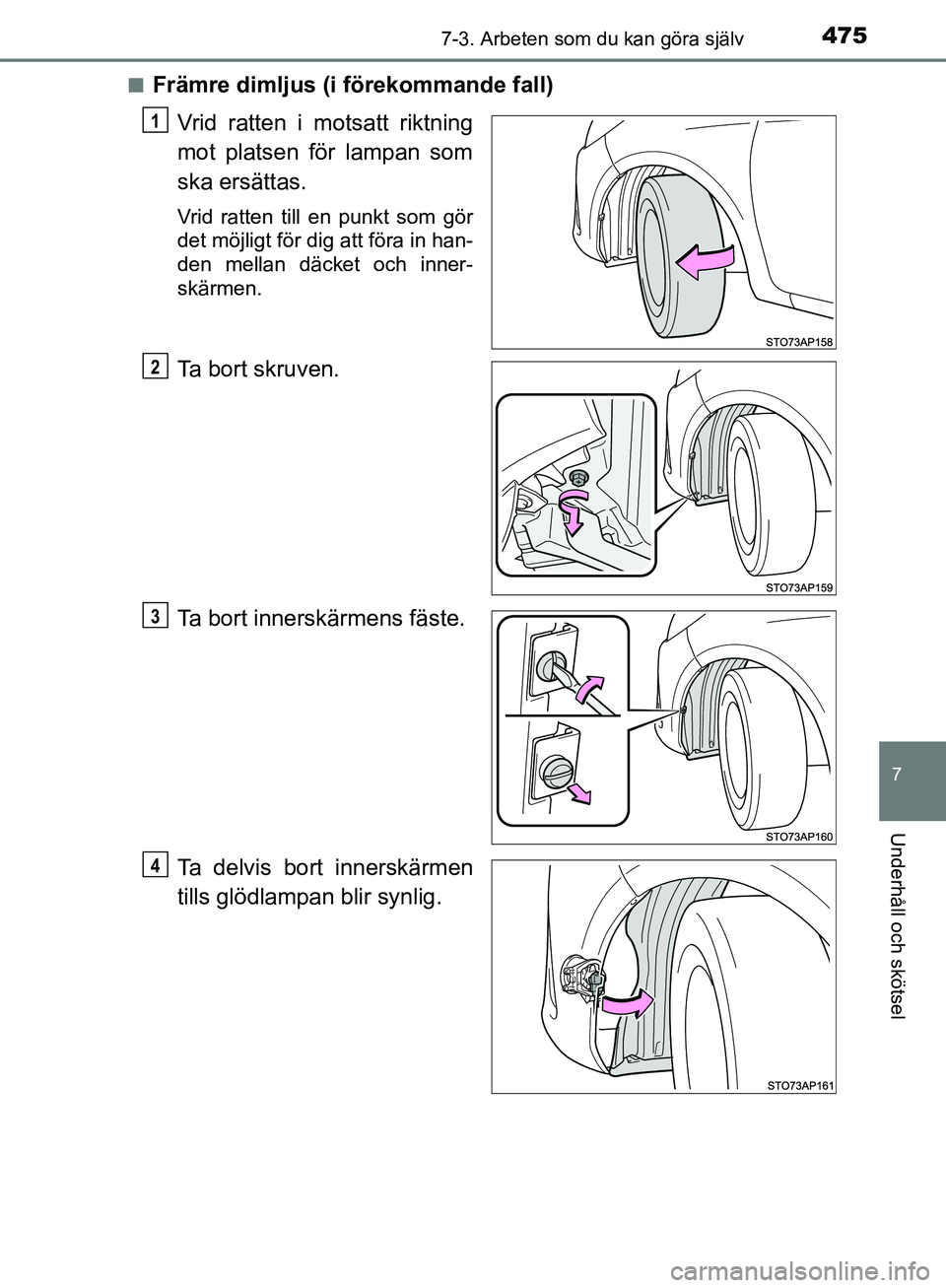

Främre dimljus (i förekommande fall)
Vrid ratten i motsatt riktning
mot platsen för lampan som
ska ersättas.
Vrid ratten till en punkt som gör
det möjligt för dig att föra in han-
den mellan däcket och inner-
skärmen.
Ta bort skruven.
Ta bort innerskärmens fäste.
Ta delvis bort innerskärmen
tills glödlampan blir synlig.
1
2
3
4
OM52A54SE.book Page 475 Monday, May 27, 2019 10:37 AM

4767-3. Arbeten som du kan göra själv
OM52A54SE

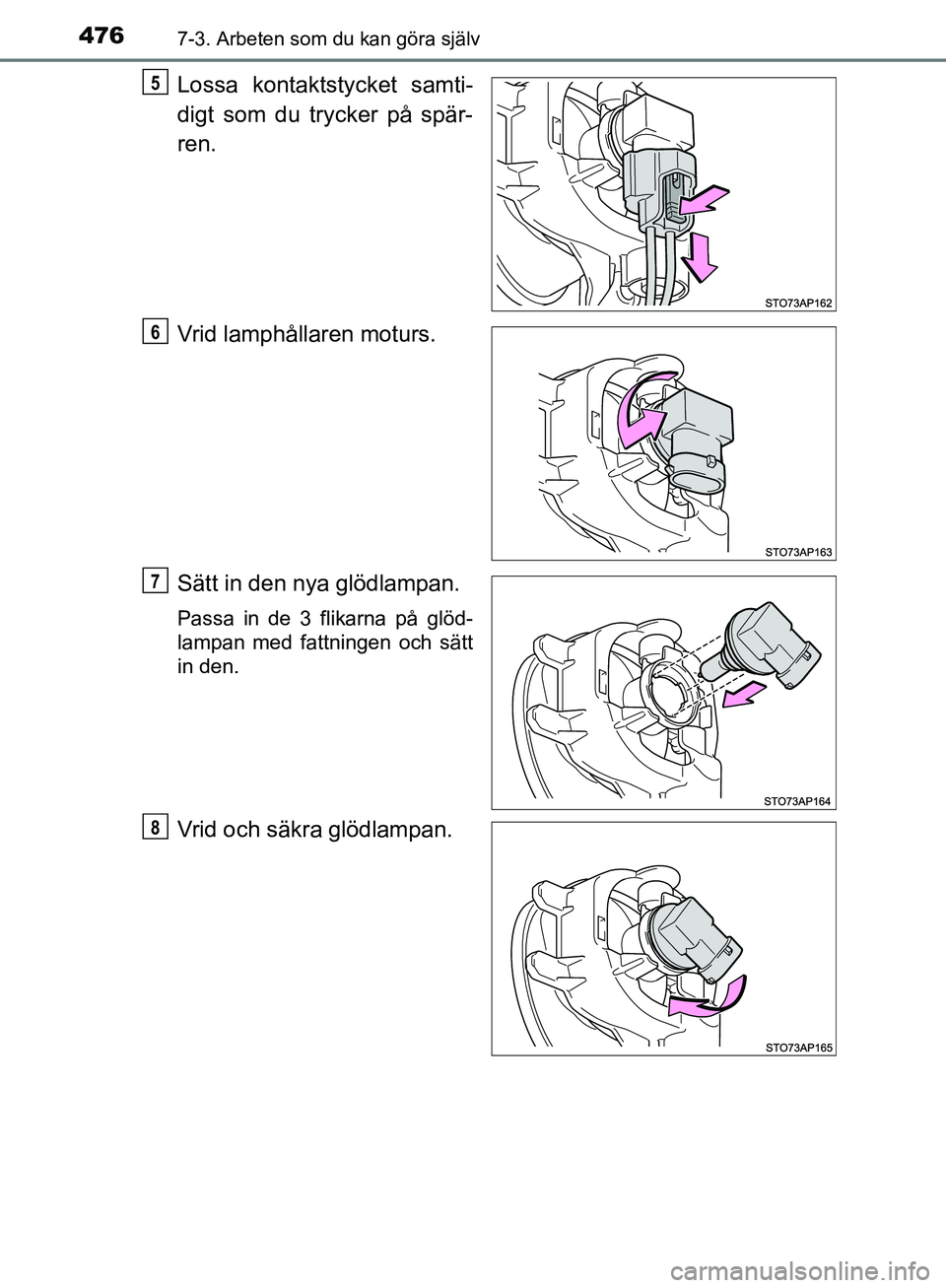

Lossa kontaktstycket samti-
digt som du trycker på spär-
ren.
Vrid lamphållaren moturs.
Sätt in den nya glödlampan.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra glödlampan.
5
6
7
8
OM52A54SE.book Page 476 Monday, May 27, 2019 10:37 AM

4777-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE

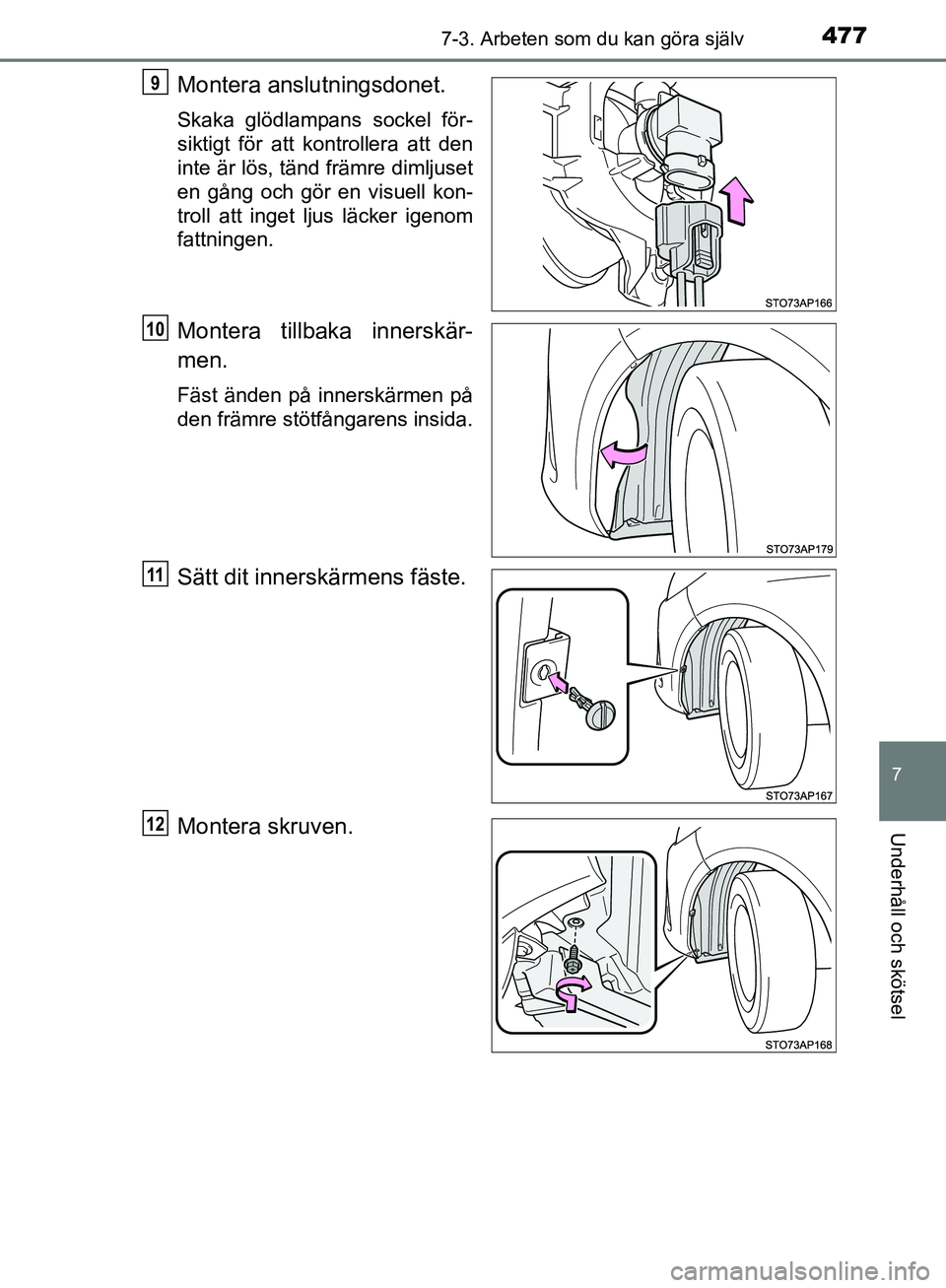

Montera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd främre dimljuset
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
Montera tillbaka innerskär-
men.
Fäst änden på innerskärmen på
den främre stötfångarens insida.
Sätt dit innerskärmens fäste.
Montera skruven.
9
10
11
12
OM52A54SE.book Page 477 Monday, May 27, 2019 10:37 AM

4787-3. Arbeten som du kan göra själv
OM52A54SEn

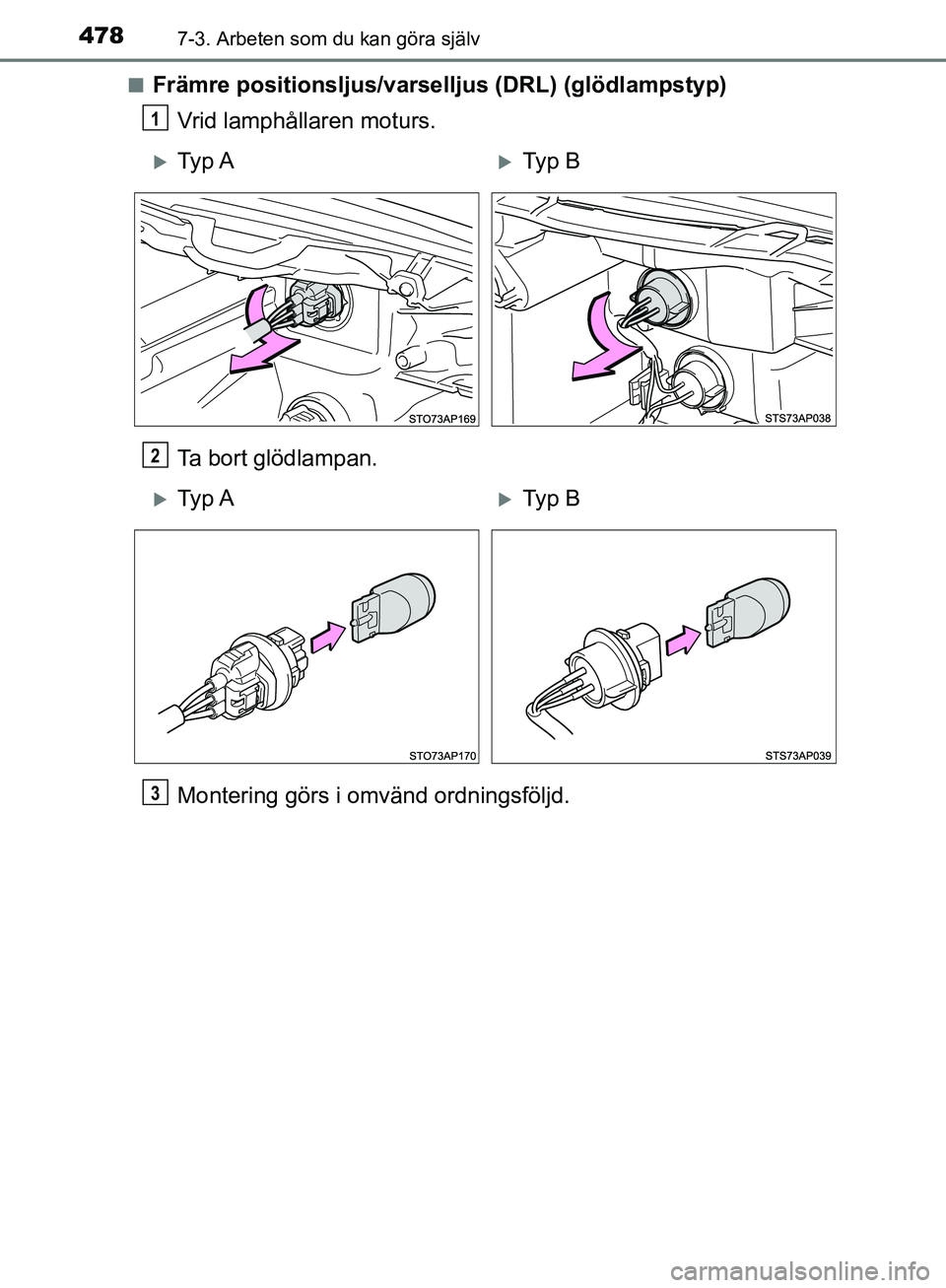

Främre positionsljus/varse
lljus (DRL) (glödlampstyp)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
Ty p ATy p B
2
Ty p ATy p B
3
OM52A54SE.book Page 478 Monday, May 27, 2019 10:37 AM

4797-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SEn
Främre körriktningsvisare
Vrid lamphållaren moturs.
Ta bort glödlampan
Montering görs i omvänd ordningsföljd.
1
Ty p ATy p B
2
Ty p ATy p B
3
OM52A54SE.book Page 479 Monday, May 27, 2019 10:37 AM

4807-3. Arbeten som du kan göra själv
OM52A54SEn

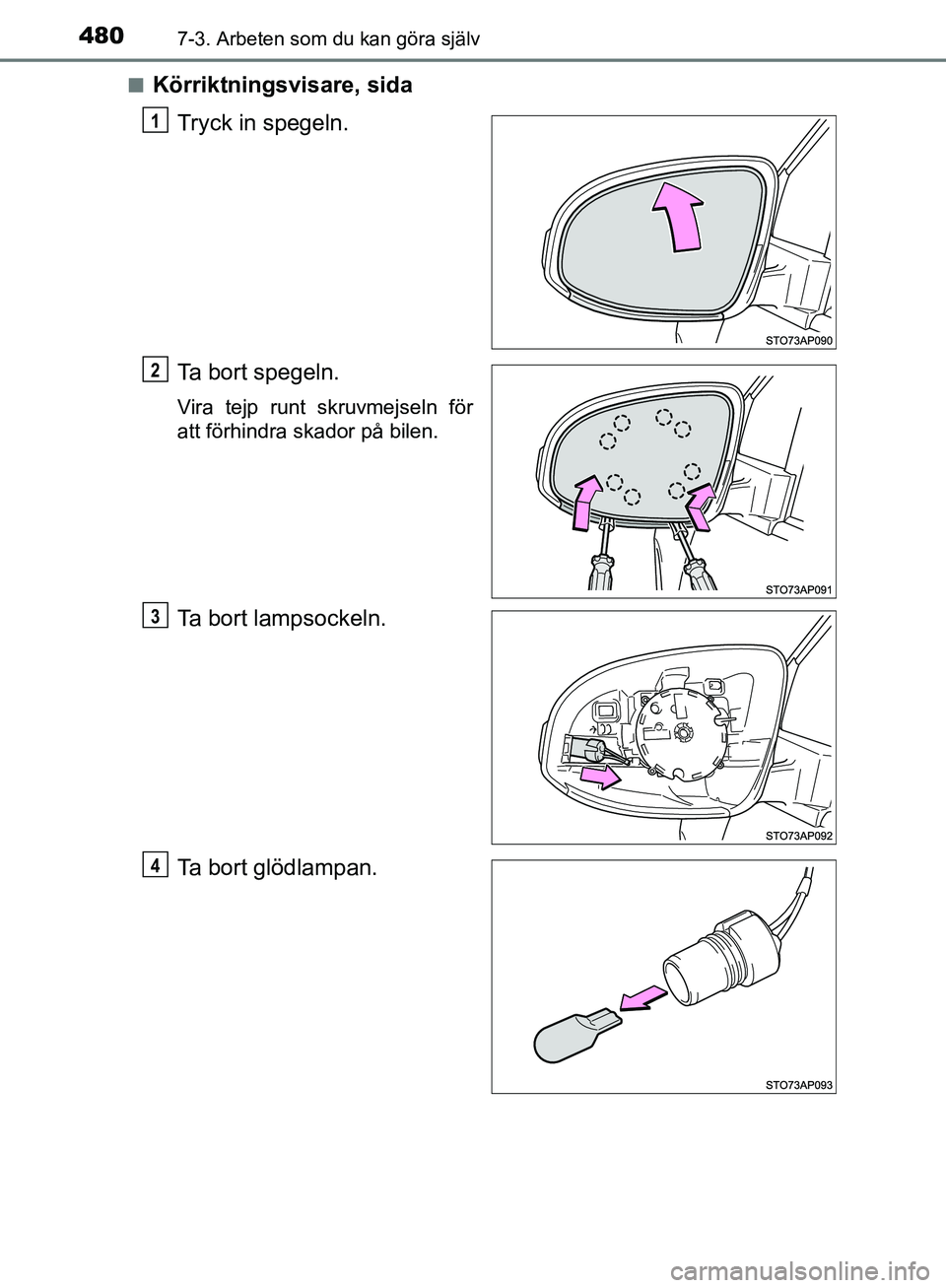

Körriktningsvisare, sida
Tryck in spegeln.
Ta bort spegeln.
Vira tejp runt skruvmejseln för
att förhindra skador på bilen.
Ta bort lampsockeln.
Ta bort glödlampan.
1
2
3
4
OM52A54SE.book Page 480 Monday, May 27, 2019 10:37 AM
