TOYOTA YARIS HATCHBACK 2019 Bruksanvisningar (in Swedish)

4817-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE

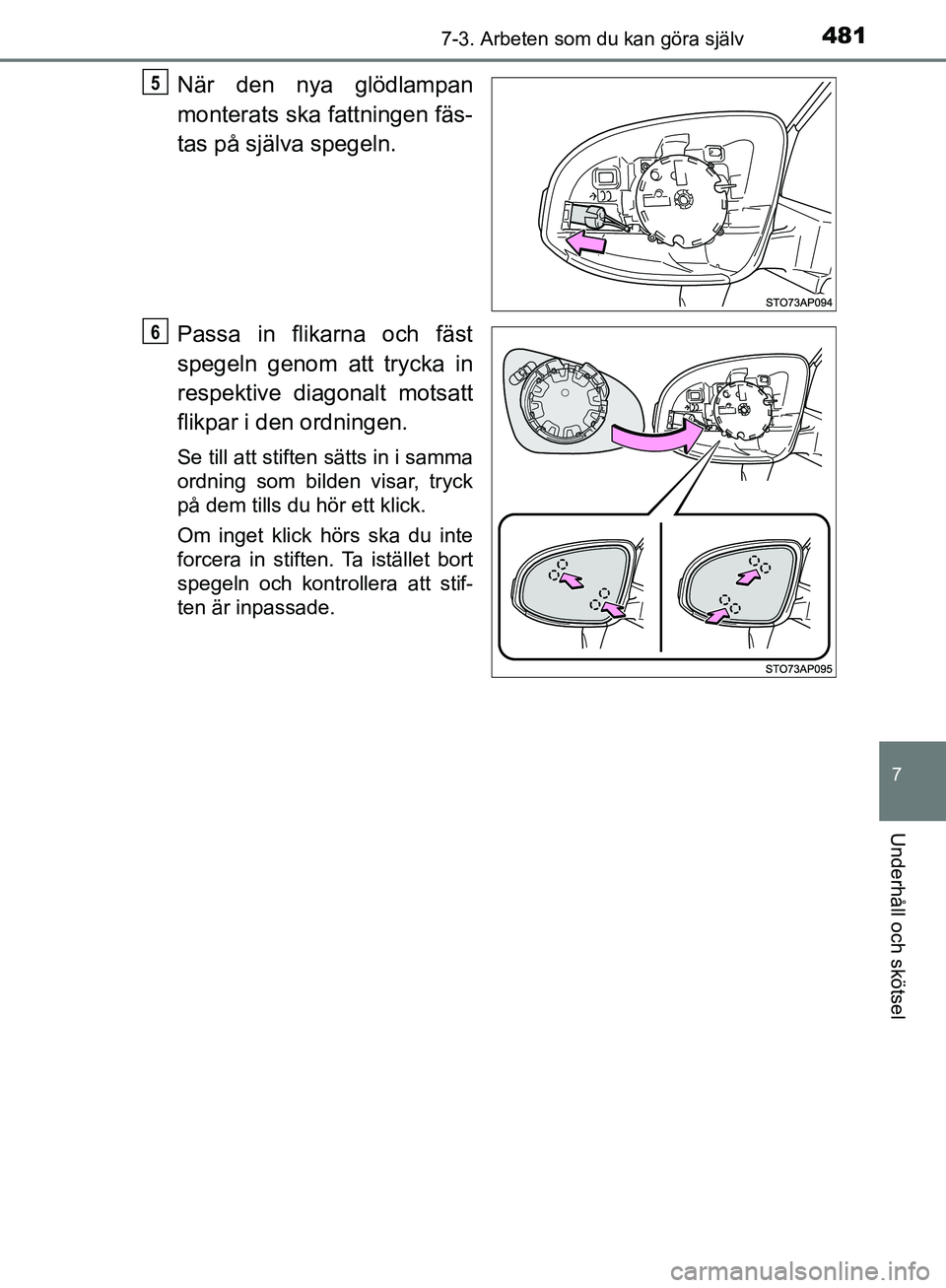

När den nya glödlampan
monterats ska fattningen fäs-
tas på själva spegeln.
Passa in flikarna och fäst
spegeln genom att trycka in
respektive diagonalt motsatt
flikpar i den ordningen.
Se till att stiften sätts in i samma
ordning som bilden visar, tryck
på dem tills du hör ett klick.
Om inget klick hörs ska du inte
forcera in stiften. Ta istället bort
spegeln och kontrollera att stif-
ten är inpassade.
5
6
OM52A54SE.book Page 481 Monday, May 27, 2019 10:37 AM

4827-3. Arbeten som du kan göra själv
OM52A54SEn
Bromsljus/bakljus (glödlamps
typ), körriktningsvisare bak
Öppna bakluckan och ta bort
panelen.
Vira tejp runt skruvmejseln för
att förhindra skador på bilen.
Vrid lamphållaren moturs. Bakre körriktningsvisare
Broms/bakljus
Ta bort glödlampan. Bakre körriktningsvisare
Broms/bakljus
1
2
1
2
3
1
2
OM52A54SE.book Page 482 Monday, May 27, 2019 10:37 AM

4837-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE

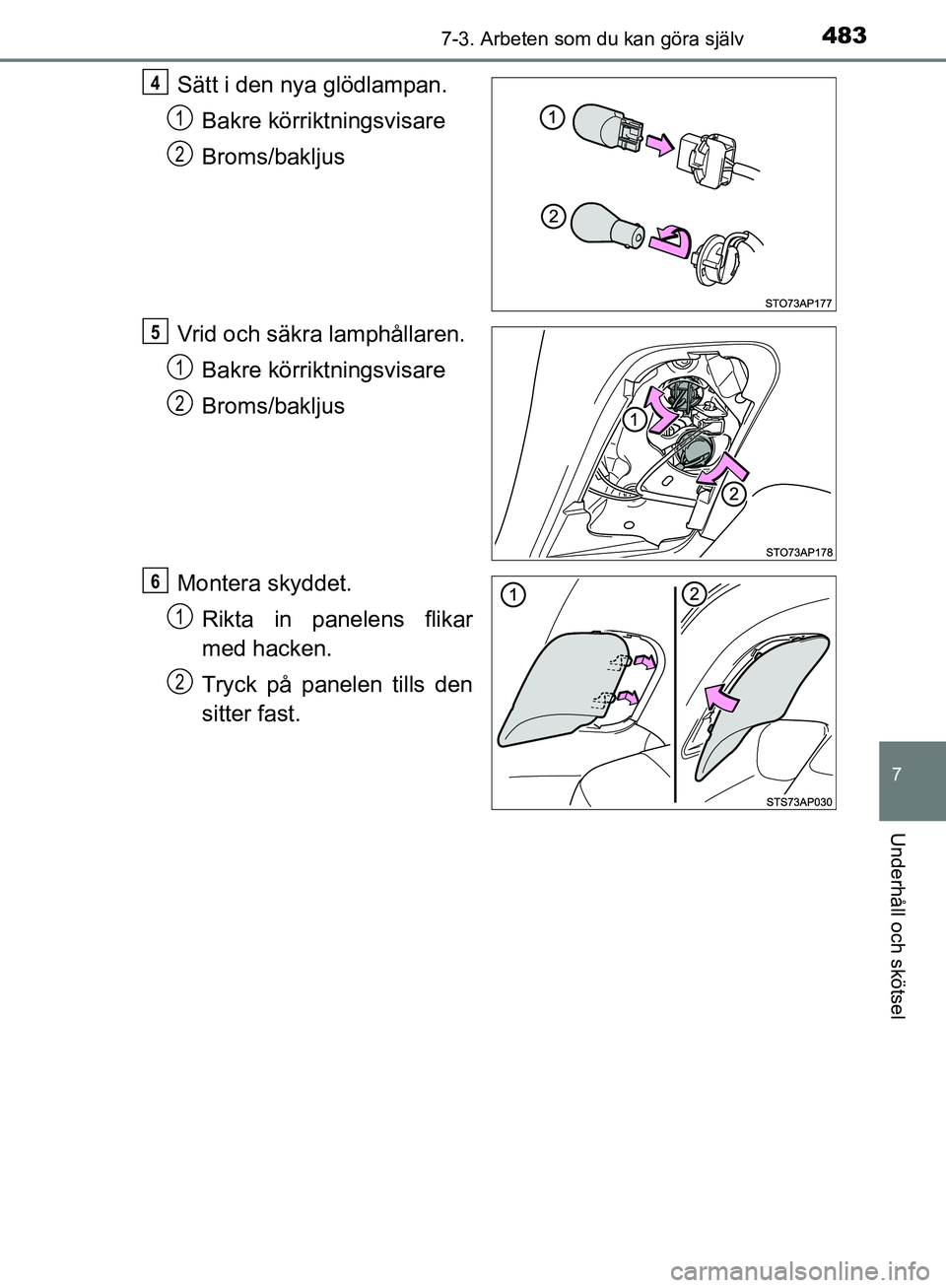

Sätt i den nya glödlampan.Bakre körriktningsvisare
Broms/bakljus
Vrid och säkra lamphållaren. Bakre körriktningsvisare
Broms/bakljus
Montera skyddet. Rikta in panelens flikar
med hacken.
Tryck på panelen tills den
sitter fast.4
1
2
5
1
2
6
1
2
OM52A54SE.book Page 483 Monday, May 27, 2019 10:37 AM

4847-3. Arbeten som du kan göra själv
OM52A54SEn

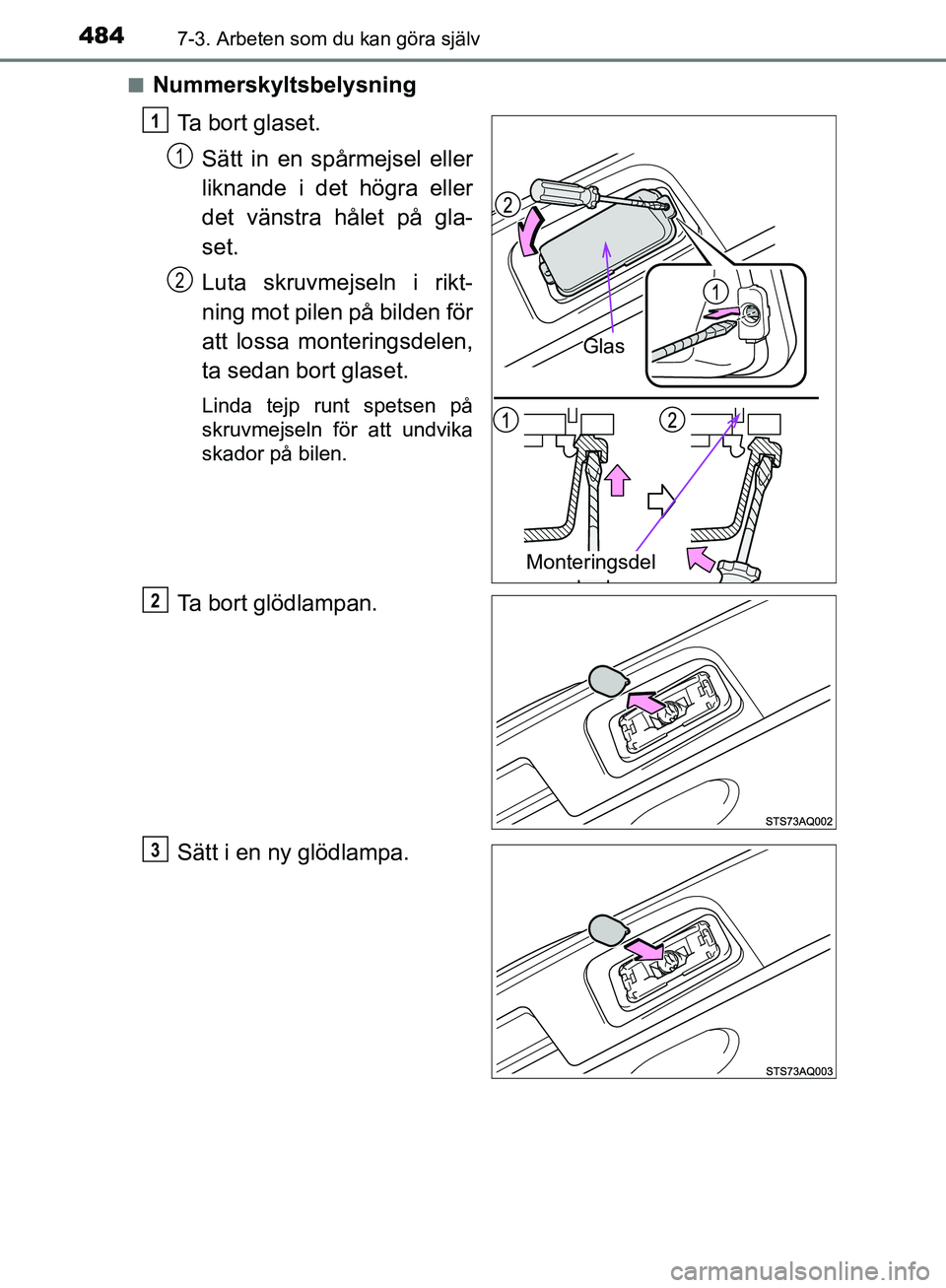

Nummerskyltsbelysning
Ta bort glaset.Sätt in en spårmejsel eller
liknande i det högra eller
det vänstra hålet på gla-
set.
Luta skruvmejseln i rikt-
ning mot pilen på bilden för
att lossa monteringsdelen,
ta sedan bort glaset.
Linda tejp runt spetsen på
skruvmejseln för att undvika
skador på bilen.
Ta bort glödlampan.
Sätt i en ny glödlampa.
Glas
Monteringsdel
1
1
2
2
3
OM52A54SE.book Page 484 Monday, May 27, 2019 10:37 AM

4857-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE

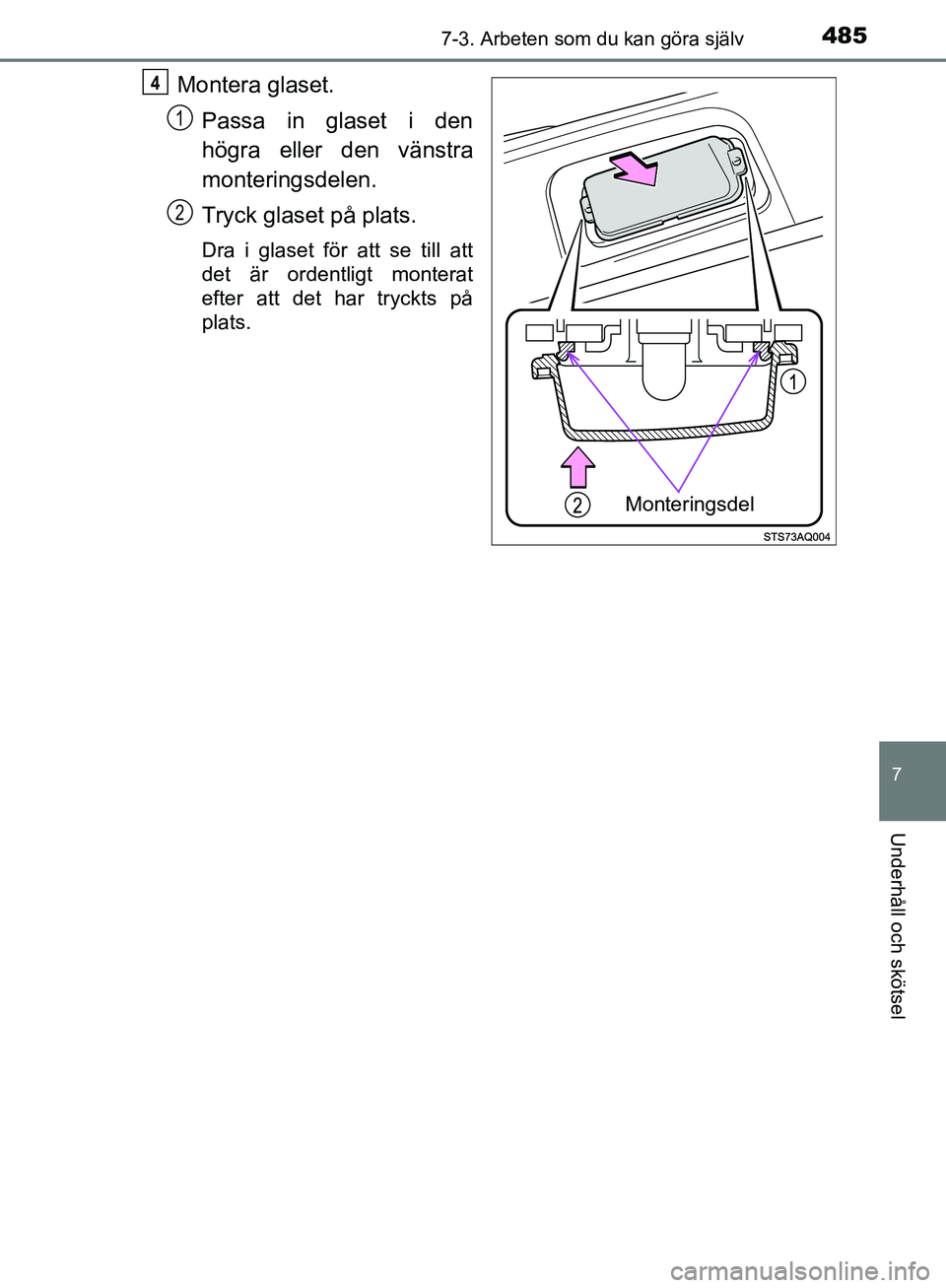

Montera glaset.Passa in glaset i den
högra eller den vänstra
monteringsdelen.
Tryck glaset på plats.
Dra i glaset för att se till att
det är ordentligt monterat
efter att det har tryckts på
plats.
Monteringsdel
4
1
2
OM52A54SE.book Page 485 Monday, May 27, 2019 10:37 AM

4867-3. Arbeten som du kan göra själv
OM52A54SEn

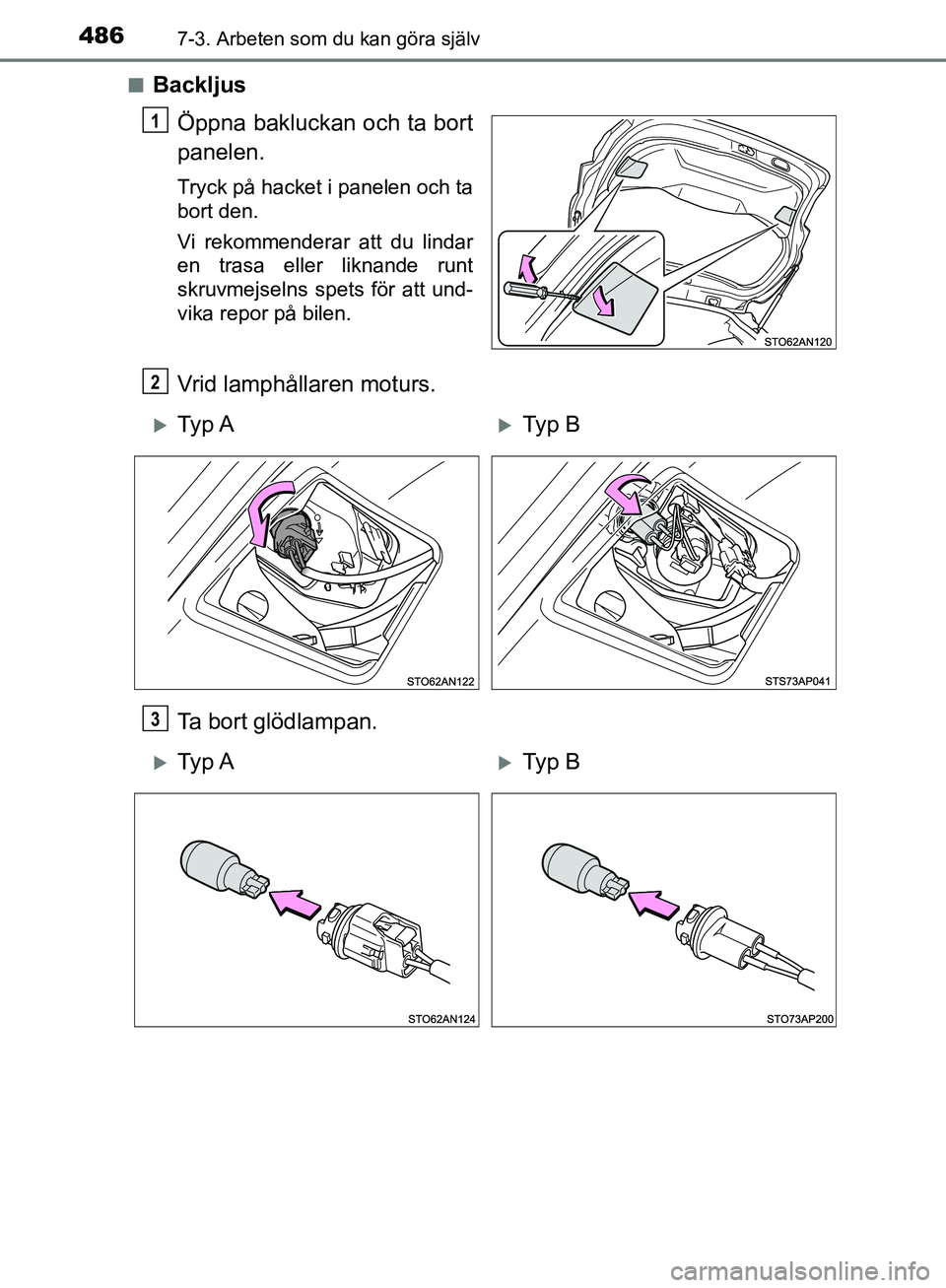

Backljus
Öppna bakluckan och ta bort
panelen.
Tryck på hacket i panelen och ta
bort den.
Vi rekommenderar att du lindar
en trasa eller liknande runt
skruvmejselns spets för att und-
vika repor på bilen.
Vrid lamphållaren moturs.
Ta bort glödlampan.
1
2
Ty p ATy p B
3
Ty p ATy p B
OM52A54SE.book Page 486 Monday, May 27, 2019 10:37 AM

4877-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE

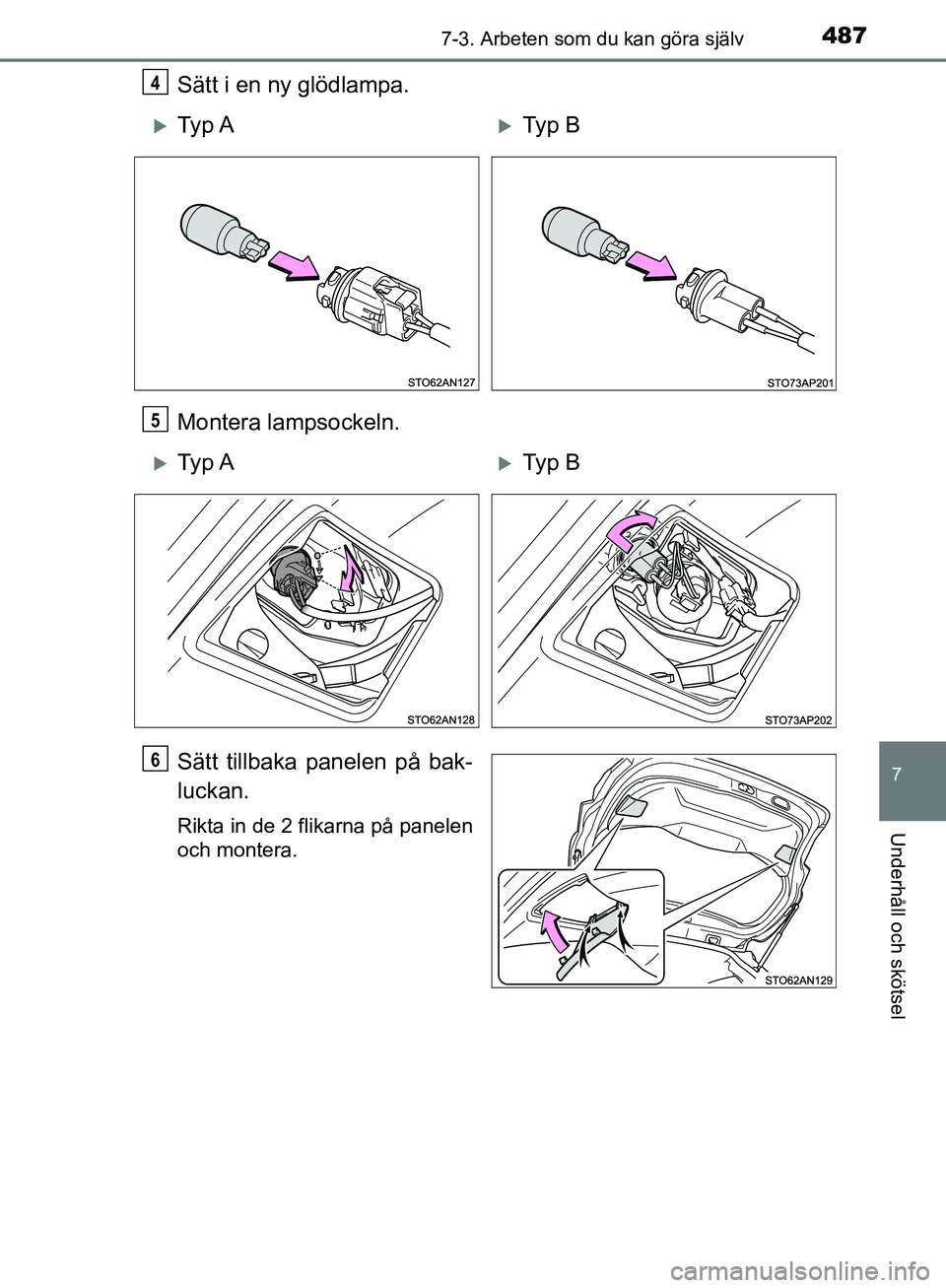

Sätt i en ny glödlampa.
Montera lampsockeln.
Sätt tillbaka panelen på bak-
luckan.
Rikta in de 2 flikarna på panelen
och montera.
4
Ty p ATy p B
5
Ty p ATy p B
6
OM52A54SE.book Page 487 Monday, May 27, 2019 10:37 AM

4887-3. Arbeten som du kan göra själv
OM52A54SEn

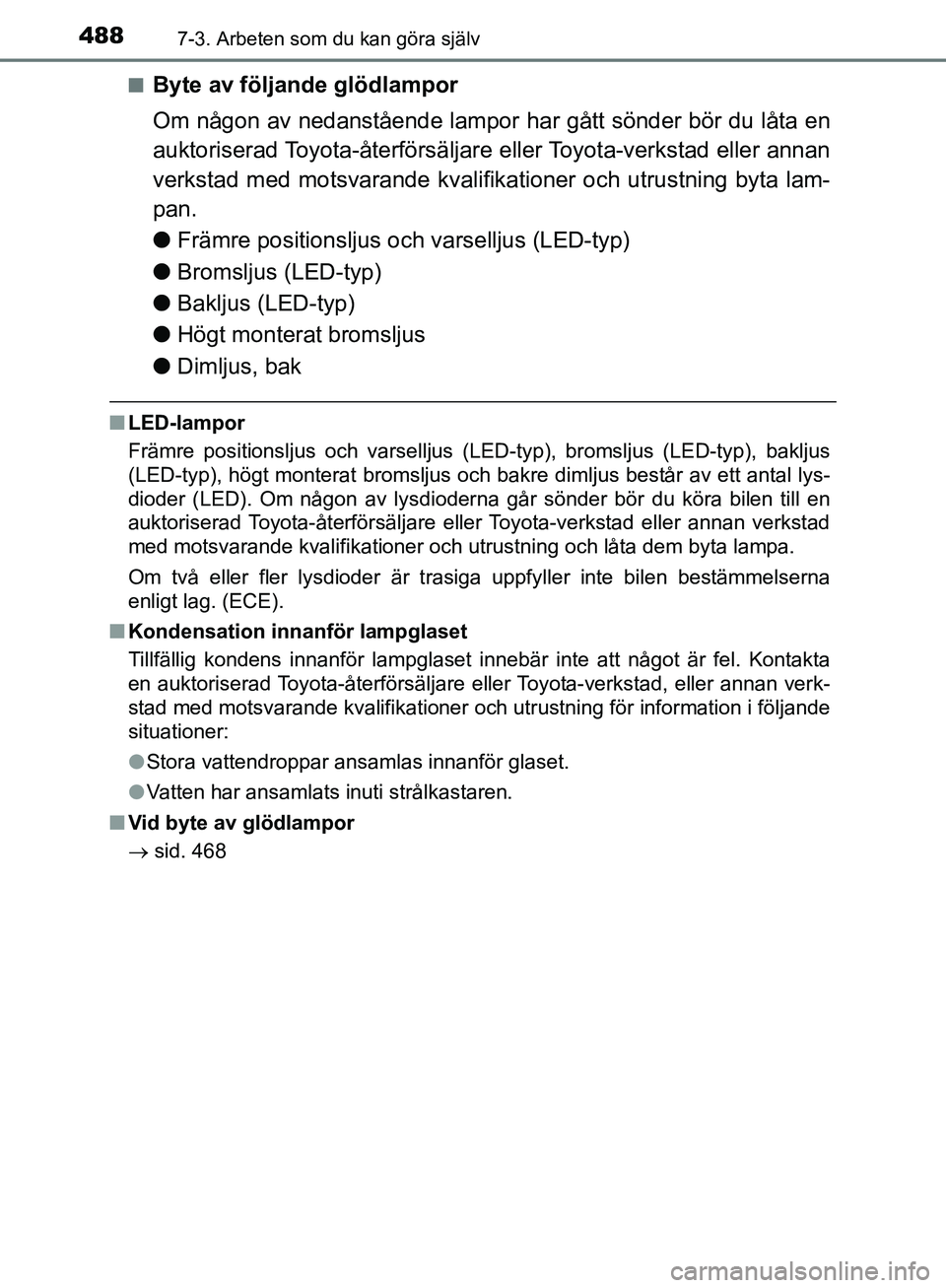

Byte av följande glödlampor
Om någon av nedanstående lampor
har gått sönder bör du låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifik ationer och utrustning byta lam-
pan.
l Främre positionsljus oc h varselljus (LED-typ)
l Bromsljus (LED-typ)
l Bakljus (LED-typ)
l Högt monterat bromsljus
l Dimljus, bak
nLED-lampor
Främre positionsljus och varselljus (LED-typ), bromsljus (LED-typ), bakljus
(LED-typ), högt monterat bromsljus och bakre dimljus består av ett antal lys-
dioder (LED). Om någon av lysdioderna går sönder bör du köra bilen till en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning och låta dem byta lampa.
Om två eller fler lysdioder är trasiga uppfyller inte bilen bestämmelserna
enligt lag. (ECE).
n Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning för information i följande
situationer:
lStora vattendroppar ansamlas innanför glaset.
l Vatten har ansamlats inuti strålkastaren.
n Vid byte av glödlampor
 sid. 468
OM52A54SE.book Page 488 Monday, May 27, 2019 10:37 AM

4897-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE

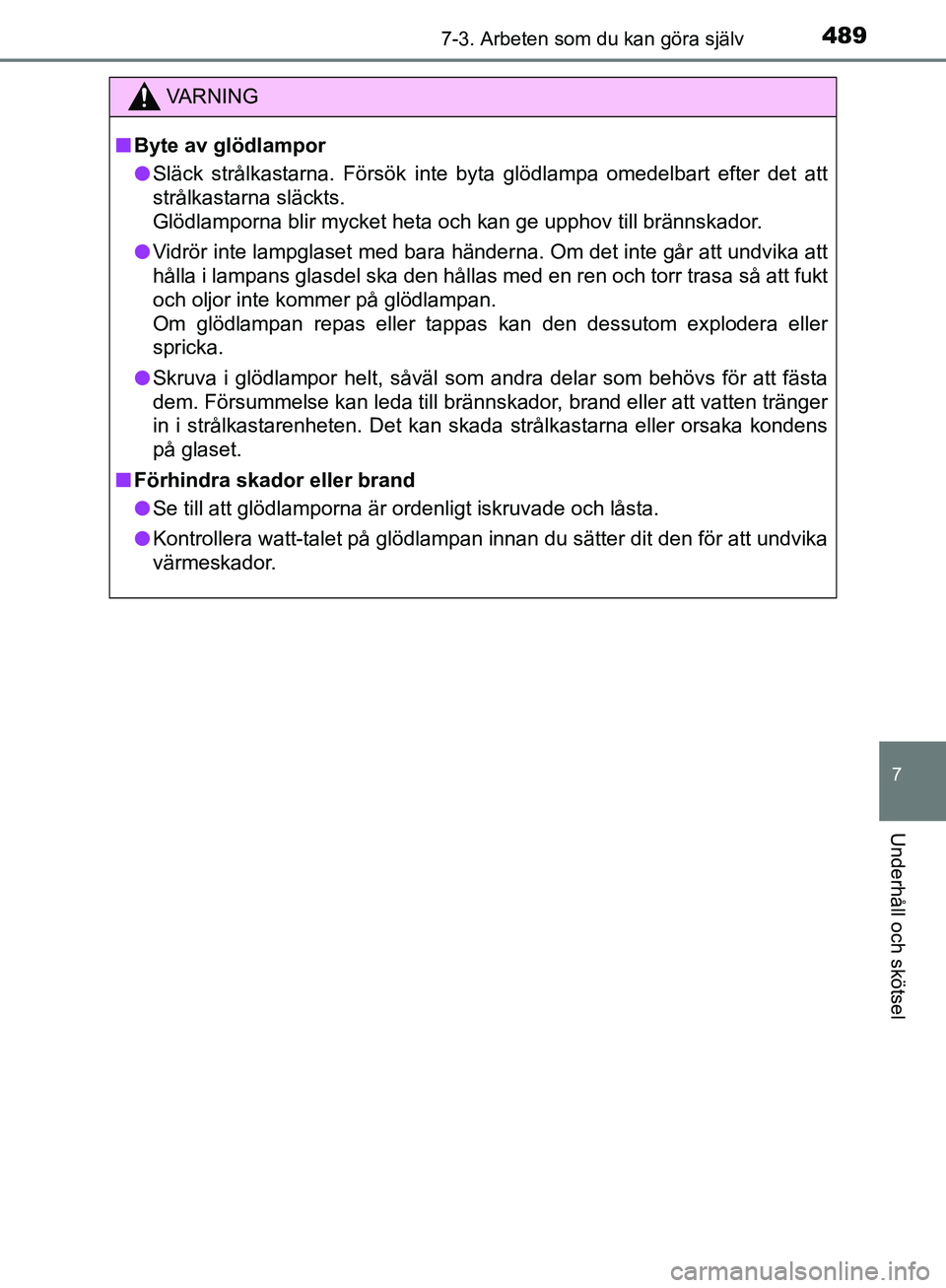

VA R N I N G
nByte av glödlampor
l Släck strålkastarna. Försök inte byta glödlampa omedelbart efter det att
strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
l Vidrör inte lampglaset med bara händerna. Om det inte går att undvika att
hålla i lampans glasdel ska den hållas med en ren och torr trasa så att fukt
och oljor inte kommer på glödlampan.
Om glödlampan repas eller tappas kan den dessutom explodera eller
spricka.
l Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.
n Förhindra skador eller brand
l Se till att glödlamporna är ordenligt iskruvade och låsta.
l Kontrollera watt-talet på glödlampan innan du sätter dit den för att undvika
värmeskador.
OM52A54SE.book Page 489 Monday, May 27, 2019 10:37 AM

4907-3. Arbeten som du kan göra själv
OM52A54SE
