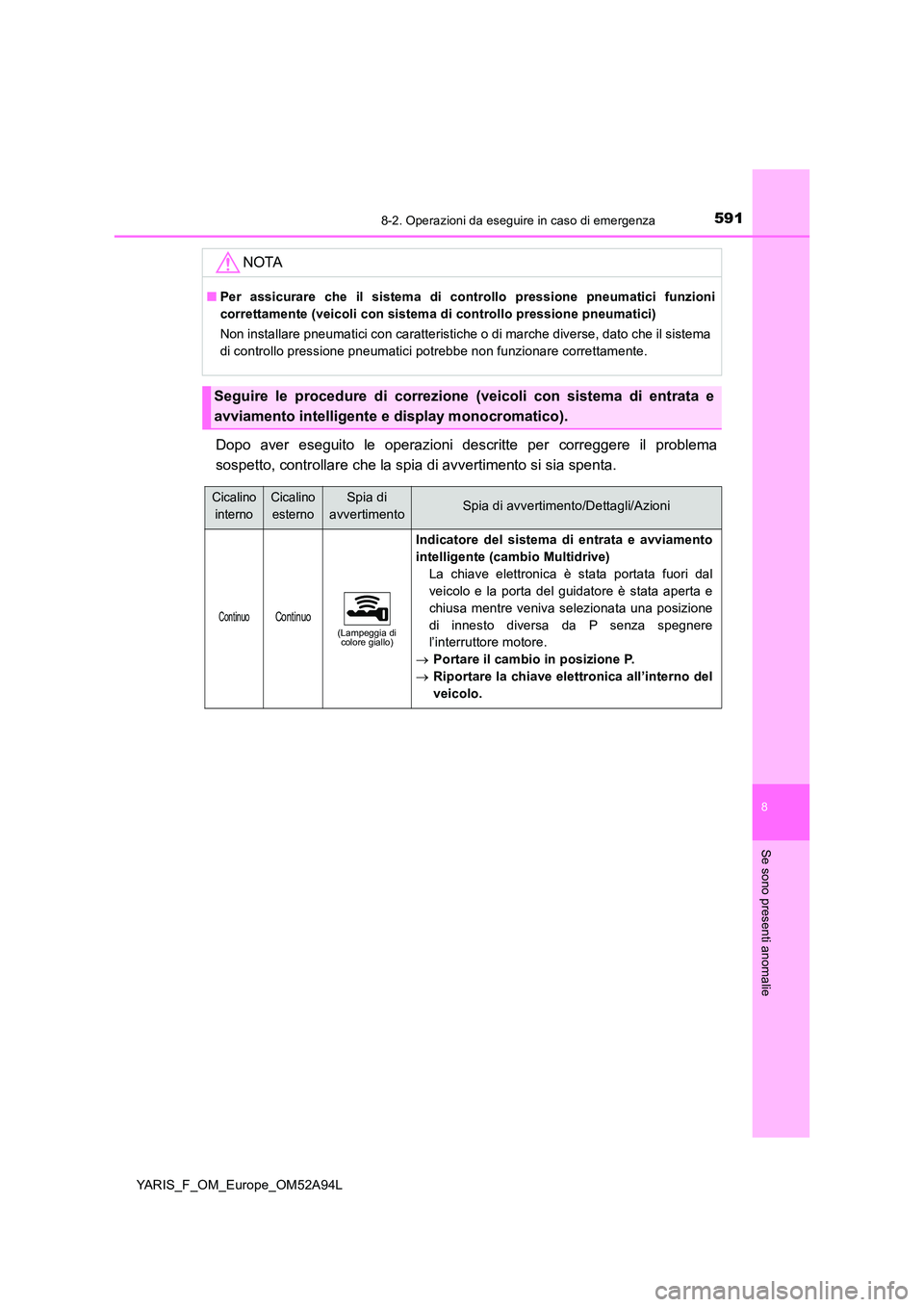

5918-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52A94L
Dopo aver eseguito le operazioni descritte per correggere il problema
sospetto, controllare che la spia di avvertimento si sia spenta.
NOTA
■ Per assicurare che il sistema di controllo pressione pneumatici funzioni
correttamente (veicoli con sistema di controllo pressione pneumatici)
Non installare pneumatici con caratteristiche o di marche diverse, dato che il sistema
di controllo pressione pneumatici potrebbe non funzionare correttamente.
Seguire le procedure di correzione (veicoli con sistema di entrata e
avviamento intelligente e display monocromatico).
Cicalino
interno
Cicalino
esterno
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni
ContinuoContinuo(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente (cambio Multidrive)
La chiave elettronica è stata portata fuori dal
veicolo e la porta del guidatore è stata aperta e
chiusa mentre veniva selezionata una posizione
di innesto diversa da P senza spegnere
l’interruttore motore.
 Portare il cambio in posizione P.
 Riportare la chiave elettronica all’interno del
veicolo.

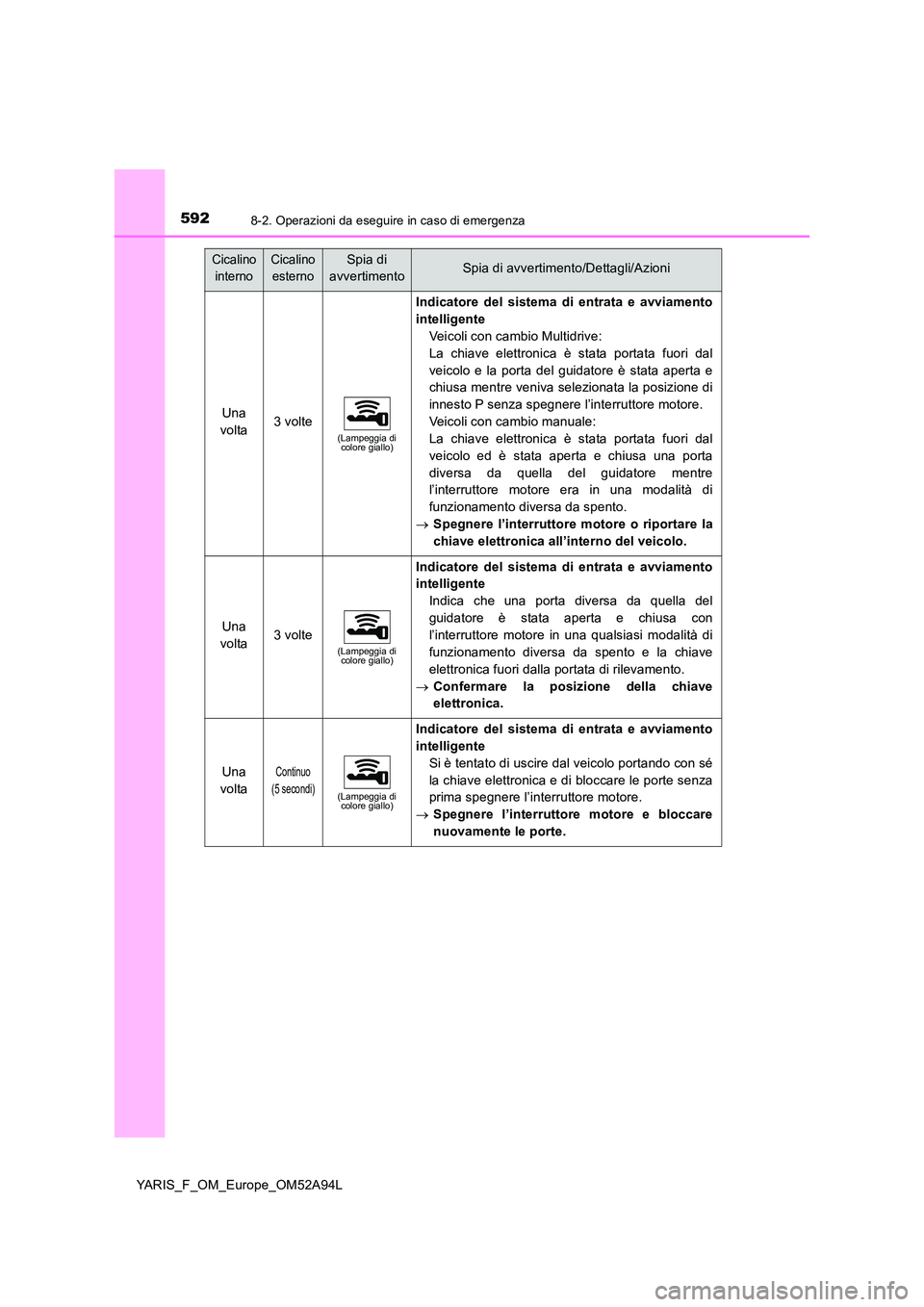

5928-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52A94L
Una
volta3 volte(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
Veicoli con cambio Multidrive:
La chiave elettronica è stata portata fuori dal
veicolo e la porta del guidatore è stata aperta e
chiusa mentre veniva selezionata la posizione di
innesto P senza spegnere l’interruttore motore.
Veicoli con cambio manuale:
La chiave elettronica è stata portata fuori dal
veicolo ed è stata aperta e chiusa una porta
diversa da quella del guidatore mentre
l’interruttore motore era in una modalità di
funzionamento diversa da spento.
 Spegnere l’interruttore motore o riportare la
chiave elettronica all’interno del veicolo.
Una
volta3 volte(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
Indica che una porta diversa da quella del
guidatore è stata aperta e chiusa con
l’interruttore motore in una qualsiasi modalità di
funzionamento diversa da spento e la chiave
elettronica fuori dalla portata di rilevamento.
 Confermare la posizione della chiave
elettronica.
Una
volta
Continuo
(5 secondi)(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
Si è tentato di uscire dal veicolo portando con sé
la chiave elettronica e di bloccare le porte senza
prima spegnere l’interruttore motore.
 Spegnere l’interruttore motore e bloccare
nuovamente le porte.
Cicalino
interno
Cicalino
esterno
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

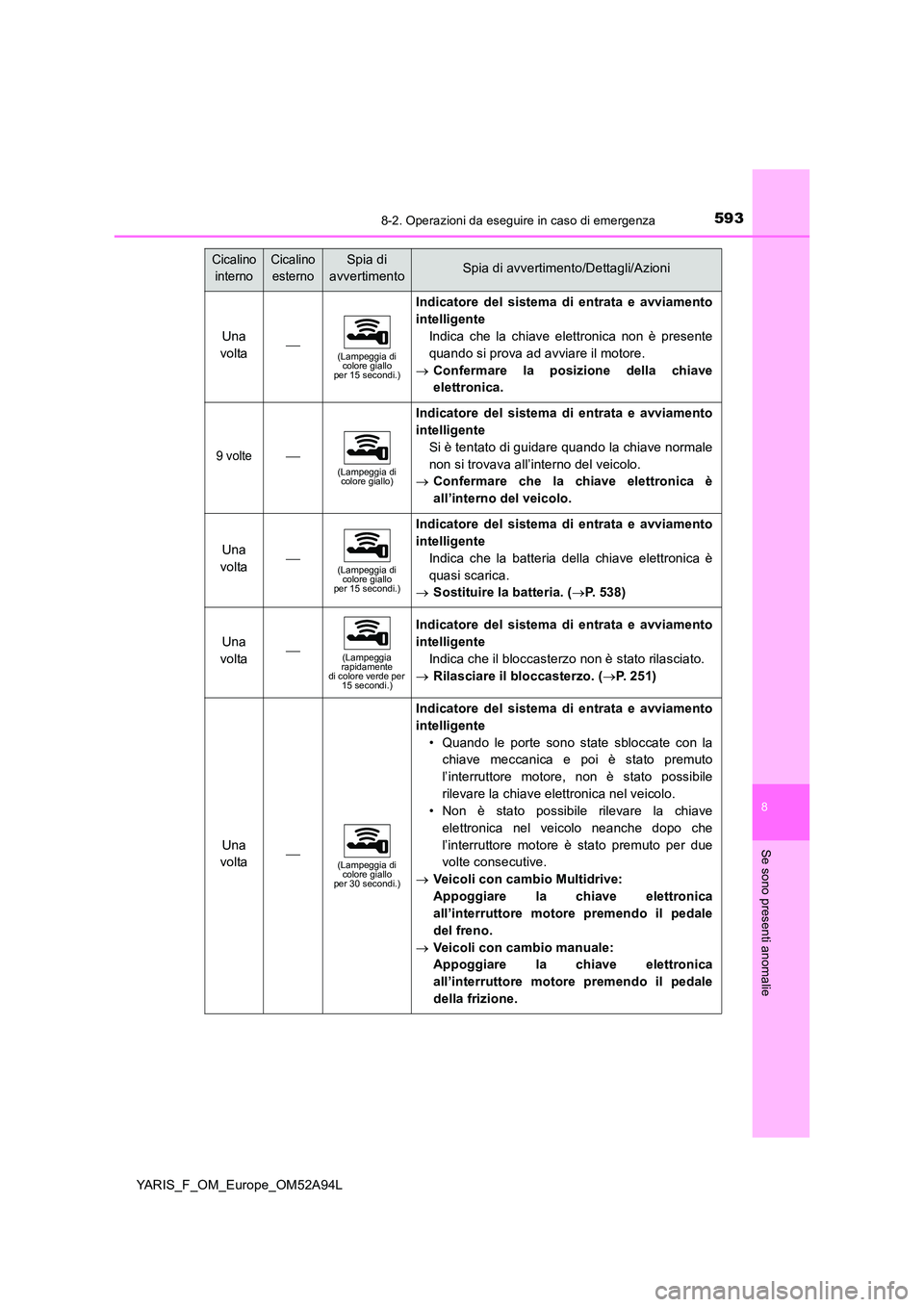

5938-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52A94L
Una
volta(Lampeggia di colore giallo per 15 secondi.)
Indicatore del sistema di entrata e avviamento
intelligente
Indica che la chiave elettronica non è presente
quando si prova ad avviare il motore.
 Confermare la posizione della chiave
elettronica.
9 volte(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
Si è tentato di guidare quando la chiave normale
non si trovava all’interno del veicolo.
 Confermare che la chiave elettronica è
all’interno del veicolo.
Una
volta(Lampeggia di colore giallo per 15 secondi.)
Indicatore del sistema di entrata e avviamento
intelligente
Indica che la batteria della chiave elettronica è
quasi scarica.
 Sostituire la batteria. (P. 538)
Una
volta(Lampeggia rapidamente di colore verde per 15 secondi.)
Indicatore del sistema di entrata e avviamento
intelligente
Indica che il bloccasterzo non è stato rilasciato.
 Rilasciare il bloccasterzo. (P. 251)
Una
volta(Lampeggia di colore giallo per 30 secondi.)
Indicatore del sistema di entrata e avviamento
intelligente
• Quando le porte sono state sbloccate con la
chiave meccanica e poi è stato premuto
l’interruttore motore, non è stato possibile
rilevare la chiave elettronica nel veicolo.
• Non è stato possibile rilevare la chiave
elettronica nel veicolo neanche dopo che
l’interruttore motore è stato premuto per due
volte consecutive.
 Veicoli con cambio Multidrive:
Appoggiare la chiave elettronica
all’interruttore motore premendo il pedale
del freno.
 Veicoli con cambio manuale:
Appoggiare la chiave elettronica
all’interruttore motore premendo il pedale
della frizione.
Cicalino
interno
Cicalino
esterno
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

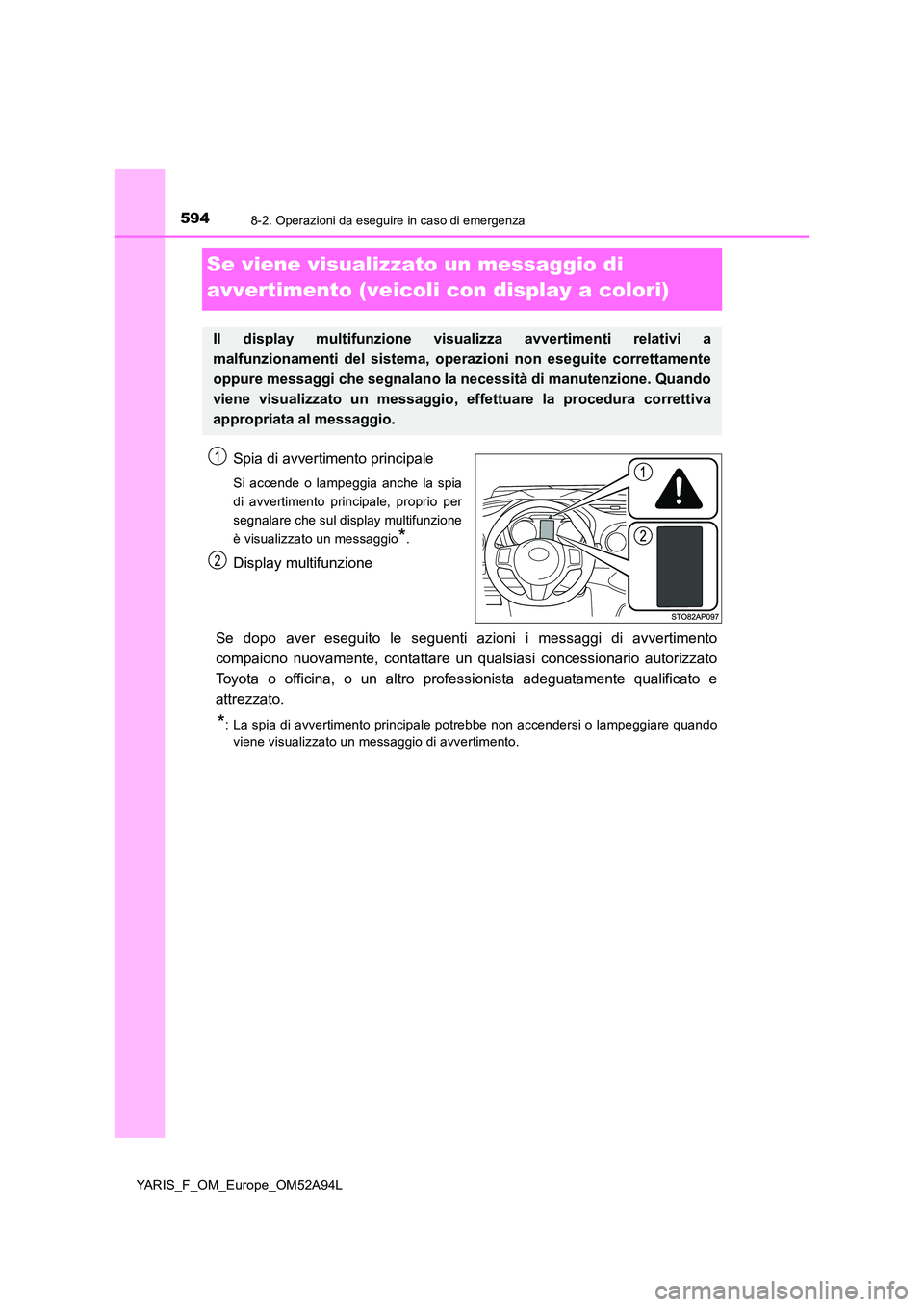

5948-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52A94L
Se viene visualizzato un messaggio di
avvertimento (veicoli con display a colori)
Spia di avvertimento principale
Si accende o lampeggia anche la spia
di avvertimento principale, proprio per
segnalare che sul display multifunzione
è visualizzato un messaggio*.
Display multifunzione
Se dopo aver eseguito le seguenti azioni i messaggi di avvertimento
compaiono nuovamente, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
*: La spia di avvertimento principale potrebbe non accendersi o lampeggiare quando
viene visualizzato un messaggio di avvertimento.
Il display multifunzione visualizza avvertimenti relativi a
malfunzionamenti del sistema, operazioni non eseguite correttamente
oppure messaggi che segnalano la necessità di manutenzione. Quando
viene visualizzato un messaggio, effettuare la procedura correttiva
appropriata al messaggio.
1
2

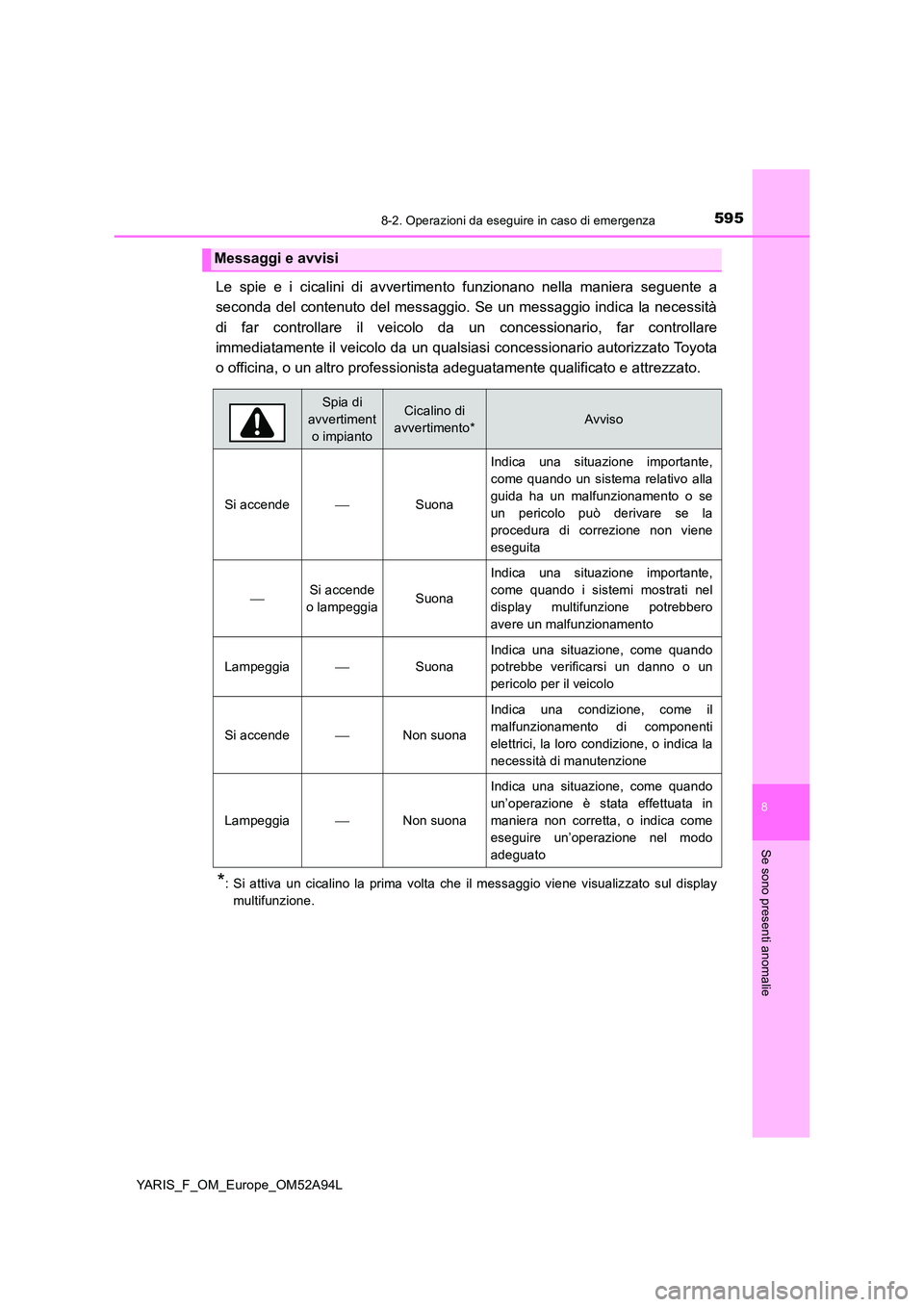

5958-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52A94L
Le spie e i cicalini di avvertimento funzionano nella maniera seguente a
seconda del contenuto del messaggio. Se un messaggio indica la necessità
di far controllare il veicolo da un concessionario, far controllare
immediatamente il veicolo da un qualsiasi concessionario autorizzato Toyota
o officina, o un altro professionista adeguatamente qualificato e attrezzato.
*: Si attiva un cicalino la prima volta che il messaggio viene visualizzato sul display
multifunzione.
Messaggi e avvisi
Spia di
avvertiment
o impianto
Cicalino di
avvertimento*Avviso
Si accende Suona
Indica una situazione importante,
come quando un sistema relativo alla
guida ha un malfunzionamento o se
un pericolo può derivare se la
procedura di correzione non viene
eseguita
Si accende
o lampeggiaSuona
Indica una situazione importante,
come quando i sistemi mostrati nel
display multifunzione potrebbero
avere un malfunzionamento
LampeggiaSuona
Indica una situazione, come quando
potrebbe verificarsi un danno o un
pericolo per il veicolo
Si accendeNon suona
Indica una condizione, come il
malfunzionamento di componenti
elettrici, la loro condizione, o indica la
necessità di manutenzione
LampeggiaNon suona
Indica una situazione, come quando
un’operazione è stata effettuata in
maniera non corretta, o indica come
eseguire un’operazione nel modo
adeguato

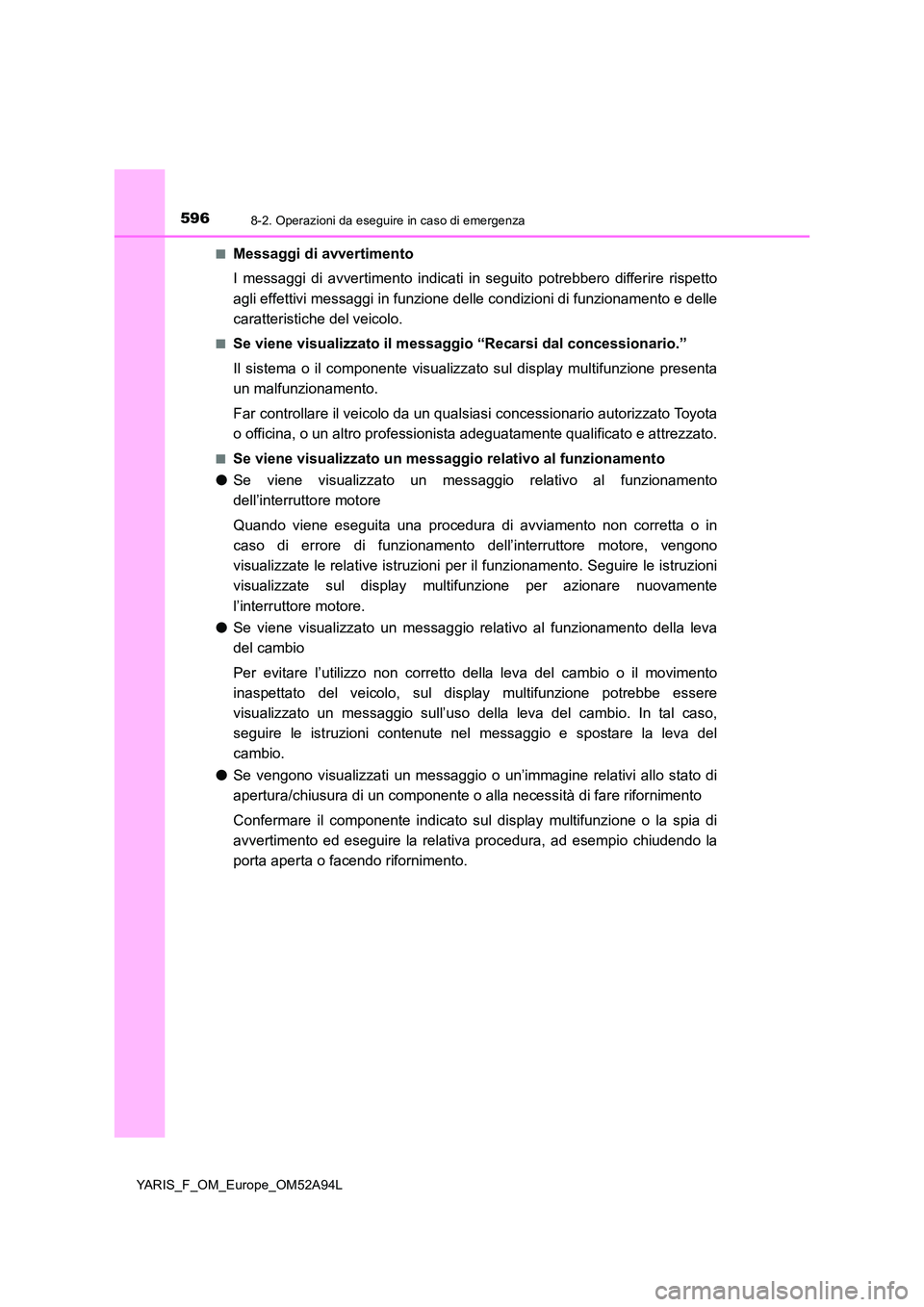

5968-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52A94L
■Messaggi di avvertimento
I messaggi di avvertimento indicati in seguito potrebbero differire rispetto
agli effettivi messaggi in funzione del le condizioni di funzionamento e delle
caratteristiche del veicolo.
■Se viene visualizzato il messaggio “Recarsi dal concessionario.”
Il sistema o il componente visualizzato sul display multifunzione presenta
un malfunzionamento.
Far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota
o officina, o un altro professionista adeguatamente qualificato e attrezzato.
■Se viene visualizzato un messaggio relativo al funzionamento
● Se viene visualizzato un messaggio relativo al funzionamento
dell’interruttore motore
Quando viene eseguita una procedura di avviamento non corretta o in
caso di errore di funzionamento dell’interruttore motore, vengono
visualizzate le relative istruzioni per il funzionamento. Seguire le istruzioni
visualizzate sul display multifunzione per azionare nuovamente
l’interruttore motore.
● Se viene visualizzato un messaggio relativo al funzionamento della leva
del cambio
Per evitare l’utilizzo non corretto della leva del cambio o il movimento
inaspettato del veicolo, sul display multifunzione potrebbe essere
visualizzato un messaggio sull’uso della leva del cambio. In tal caso,
seguire le istruzioni contenute nel messaggio e spostare la leva del
cambio.
● Se vengono visualizzati un messaggio o un’immagine relativi allo stato di
apertura/chiusura di un componente o alla necessità di fare rifornimento
Confermare il componente indicato sul display multifunzione o la spia di
avvertimento ed eseguire la relativa procedura, ad esempio chiudendo la
porta aperta o facendo rifornimento.

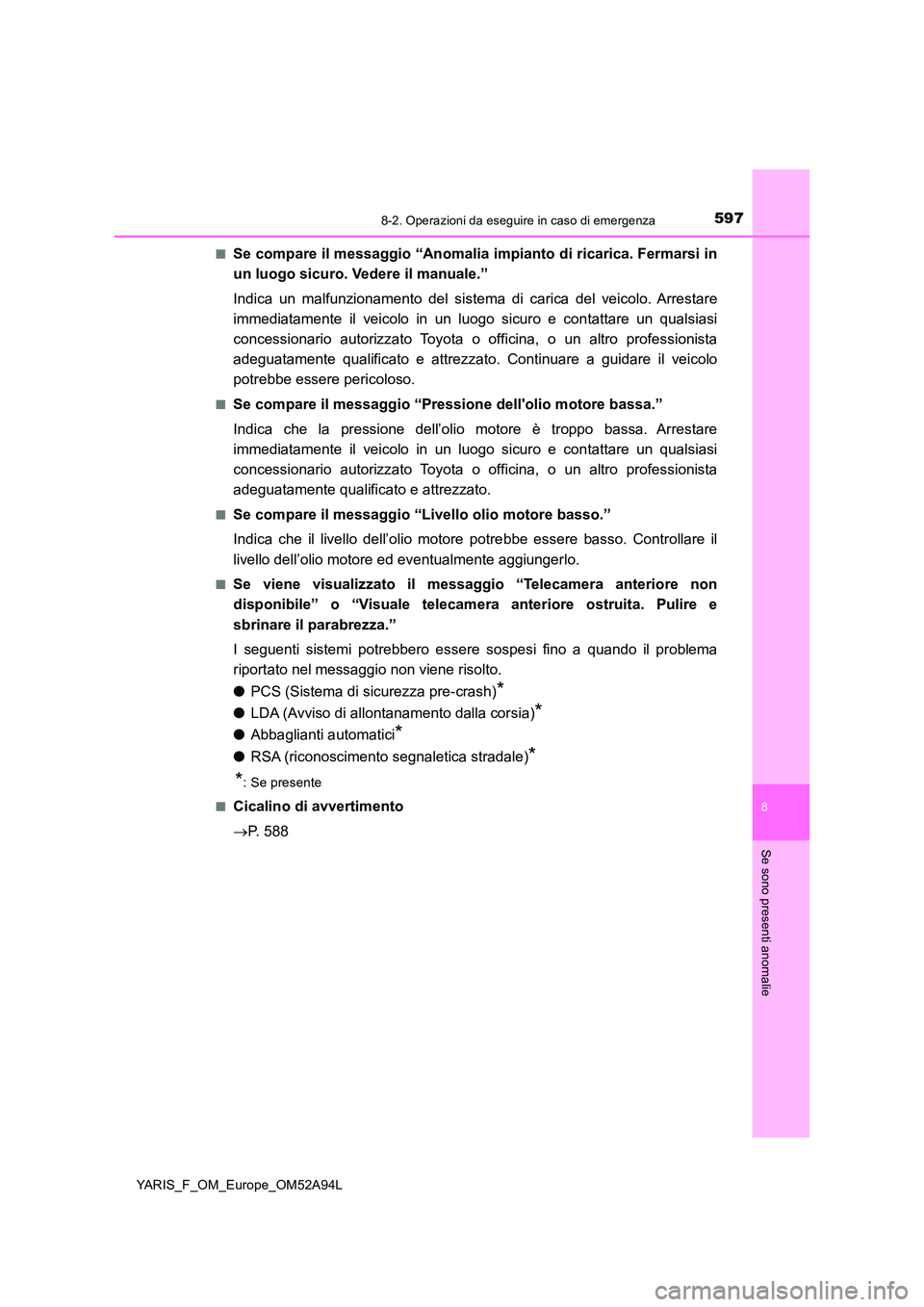

5978-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52A94L
■Se compare il messaggio “Anomalia impianto di ricarica. Fermarsi in
un luogo sicuro. Vedere il manuale.”
Indica un malfunzionamento del sistema di carica del veicolo. Arrestare
immediatamente il veicolo in un luogo sicuro e contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato. Continuare a guidare il veicolo
potrebbe essere pericoloso.
■Se compare il messaggio “Pressione dell'olio motore bassa.”
Indica che la pressione dell’olio motore è troppo bassa. Arrestare
immediatamente il veicolo in un luogo sicuro e contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■Se compare il messaggio “Li vello olio motore basso.”
Indica che il livello dell’olio motore potrebbe essere basso. Controllare il
livello dell’olio motore ed eventualmente aggiungerlo.
■Se viene visualizzato il messaggio “Telecamera anteriore non
disponibile” o “Visuale telecamera anteriore ostruita. Pulire e
sbrinare il parabrezza.”
I seguenti sistemi potrebbero essere sospesi fino a quando il problema
riportato nel messaggio non viene risolto.
● PCS (Sistema di sicurezza pre-crash)*
●LDA (Avviso di allontanamento dalla corsia)*
●Abbaglianti automatici*
●RSA (riconoscimento segnaletica stradale)*
*: Se presente
■Cicalino di avvertimento
 P. 588

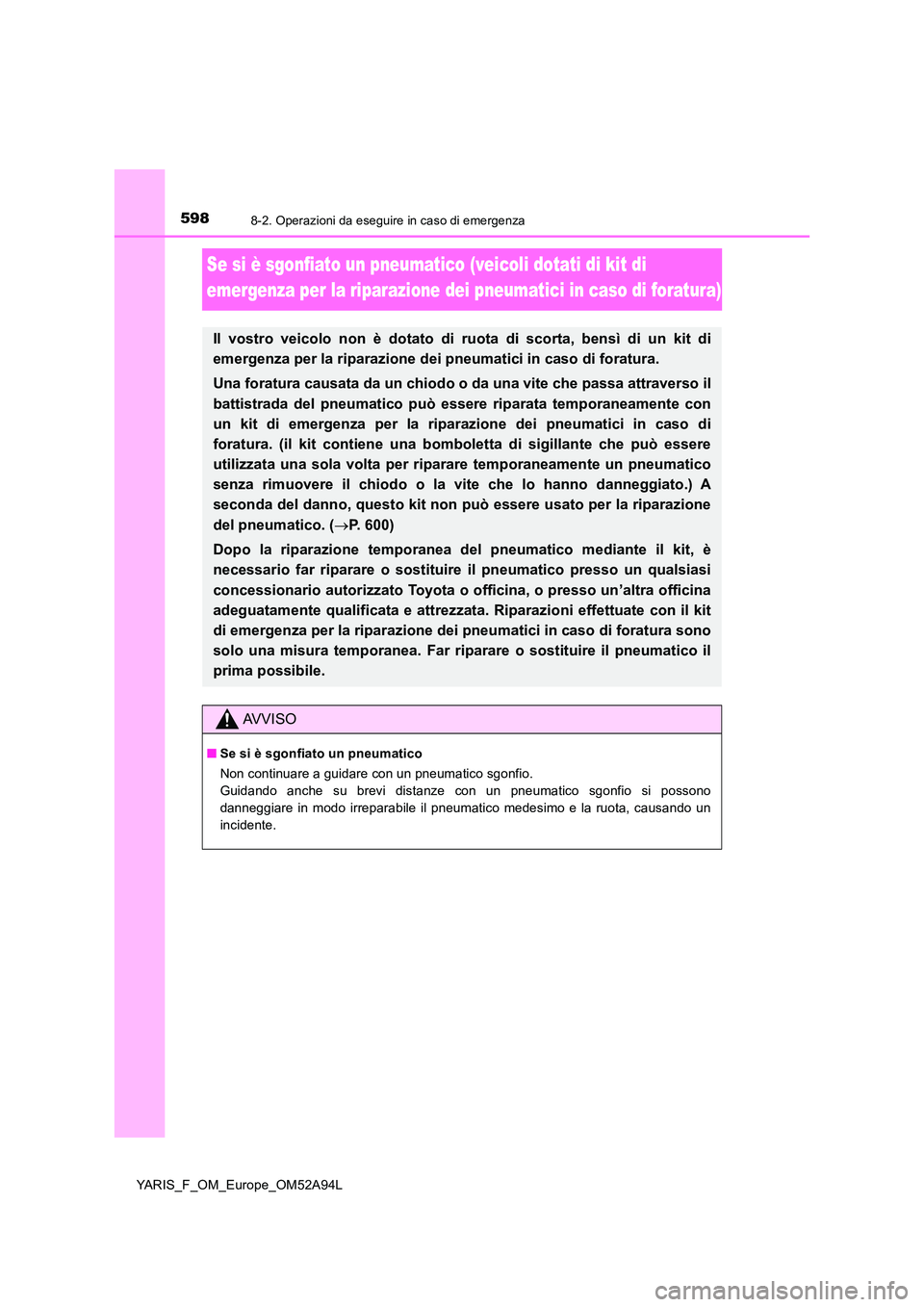

5988-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52A94L
Se si è sgonfiato un pneumatico (veicoli dotati di kit di
emergenza per la riparazione dei pneumatici in caso di foratura)
Il vostro veicolo non è dotato di ruota di scorta, bensì di un kit di
emergenza per la riparazione dei pneumatici in caso di foratura.
Una foratura causata da un chiodo o da una vite che passa attraverso il
battistrada del pneumatico può essere riparata temporaneamente con
un kit di emergenza per la riparazione dei pneumatici in caso di
foratura. (il kit contiene una bomboletta di sigillante che può essere
utilizzata una sola volta per riparare temporaneamente un pneumatico
senza rimuovere il chiodo o la vite che lo hanno danneggiato.) A
seconda del danno, questo kit non può essere usato per la riparazione
del pneumatico. ( P. 600)
Dopo la riparazione temporanea del pneumatico mediante il kit, è
necessario far riparare o sostituire il pneumatico presso un qualsiasi
concessionario autorizzato Toyota o officina, o presso un’altra officina
adeguatamente qualificata e attrezzata. Riparazioni effettuate con il kit
di emergenza per la riparazione dei pneumatici in caso di foratura sono
solo una misura temporanea. Far ripa rare o sostituire il pneumatico il
prima possibile.
AVVISO
■ Se si è sgonfiato un pneumatico
Non continuare a guidare con un pneumatico sgonfio.
Guidando anche su brevi distanze con un pneumatico sgonfio si possono
danneggiare in modo irreparabile il pneumatico medesimo e la ruota, causando un
incidente.

5998-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52A94L
●Arrestare il veicolo in un luogo sicuro, su un fondo solido e in piano.
● Inserire il freno di stazionamento.
● Portare la leva del cambio in posizione P (cambio Multidrive) o N (cambio
manuale).
● Spegnere il motore.
● Accendere le luci intermittenti di emergenza. (P. 570)
● Controllare il grado di danneggiamento del pneumatico.
I pneumatici devono essere riparati
utilizzando l’apposito kit di
emergenza solo nei casi in cui il
danno sia causato da un chiodo o
da una vite passanti attraverso il
battistrada.
• Non rimuovere il chiodo o la vite
dal pneumatico. La rimozione
dell’oggetto può aumentare la
larghezza dell’apertura già
esistente e rendere impossibile
la riparazione d’emergenza
tramite il kit.
• Per evitare la perdita di sigillante, spostare il veicolo in modo da portare
l’area forata, se nota, nella parte superiore del pneumatico.
Prima di riparare il pneumatico

6008-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52A94L

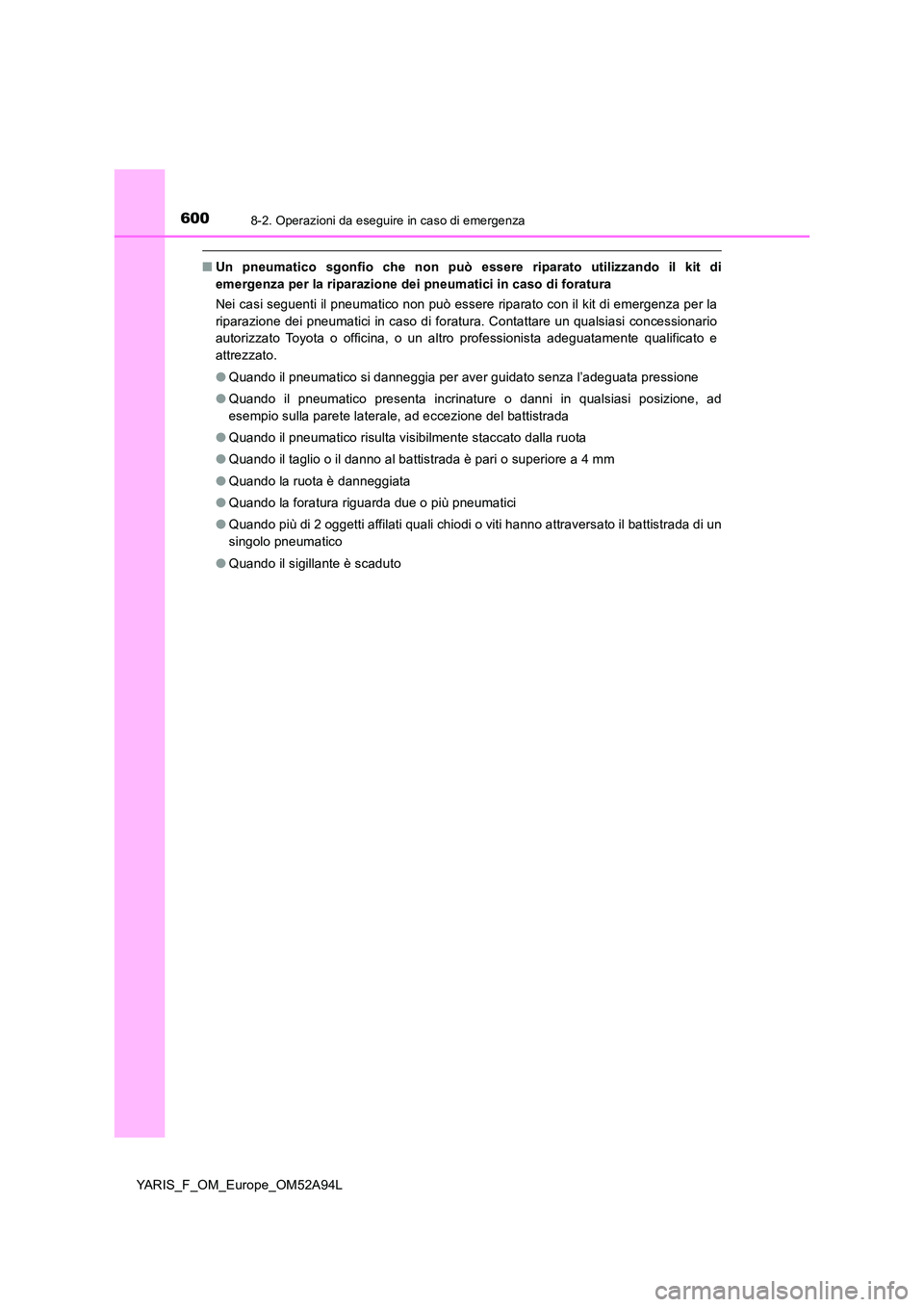

■Un pneumatico sgonfio che non può essere riparato utilizzando il kit di
emergenza per la riparazione dei pneumatici in caso di foratura
Nei casi seguenti il pneumatico non può essere riparato con il kit di emergenza per la
riparazione dei pneumatici in caso di foratura. Contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Quando il pneumatico si danneggia per aver guidato senza l’adeguata pressione
● Quando il pneumatico presenta incrinature o danni in qualsiasi posizione, ad
esempio sulla parete laterale, ad eccezione del battistrada
● Quando il pneumatico risulta visibilmente staccato dalla ruota
● Quando il taglio o il danno al battistrada è pari o superiore a 4 mm
● Quando la ruota è danneggiata
● Quando la foratura riguarda due o più pneumatici
● Quando più di 2 oggetti affilati quali chiodi o viti hanno attraversato il battistrada di un
singolo pneumatico
● Quando il sigillante è scaduto
