6519-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52A54CZ■

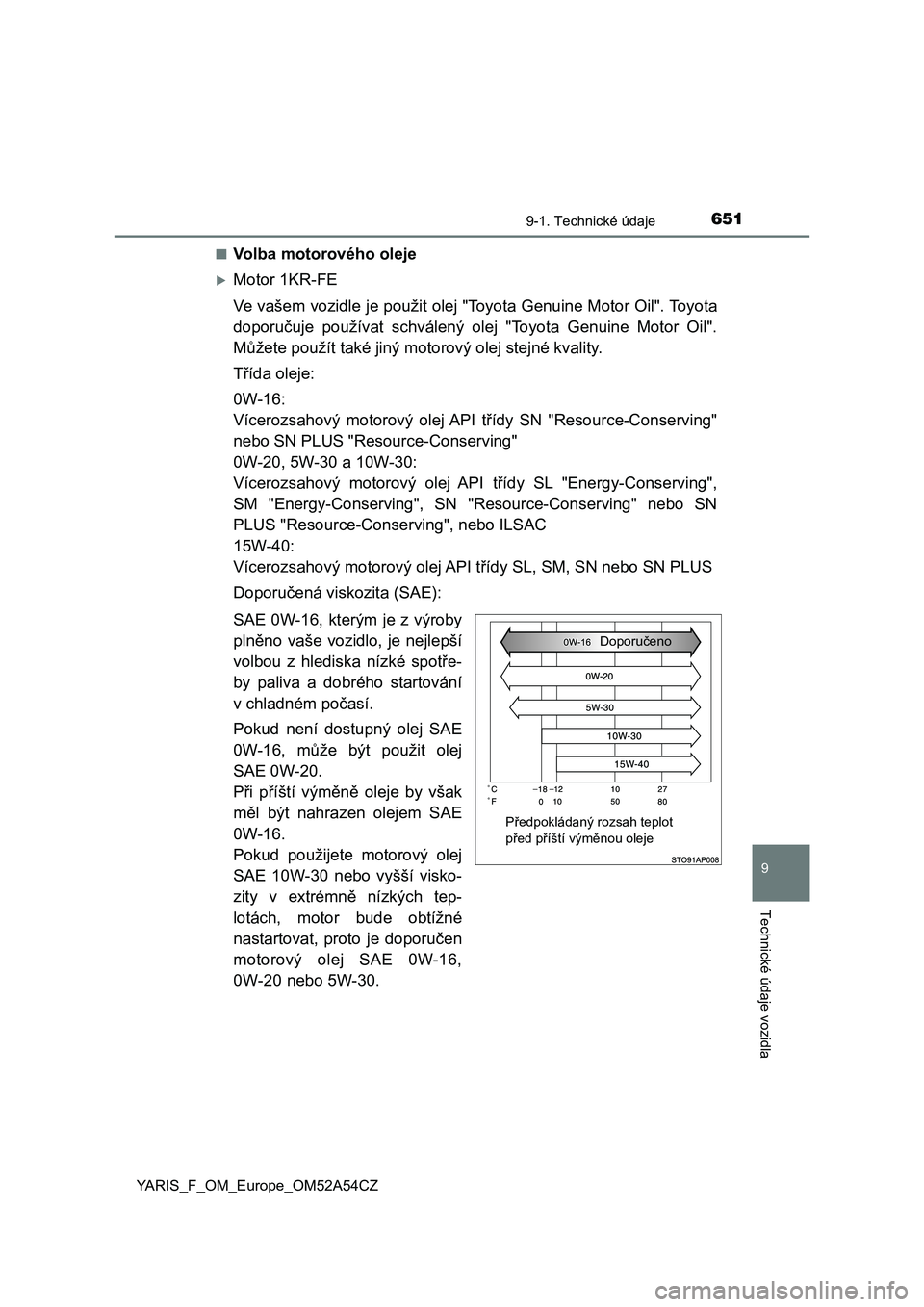

Volba motorového oleje
Motor 1KR-FE
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-16:
Vícerozsahový motorový olej API třídy SN "Resource-Conserving"
nebo SN PLUS "Resource-Conserving"
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving", SN "Resource-Conserving" nebo SN
PLUS "Resource-Conserving", nebo ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM, SN nebo SN PLUS
Doporučená viskozita (SAE):
SAE 0W-16, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-16, může být použit olej
SAE 0W-20.
Při příští výměně oleje by však
měl být nahrazen olejem SAE
0W-16.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší visko-
zity v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 0W-16,
0W-20 nebo 5W-30.
Doporučeno
Předpokládaný rozsah teplot
před příští výměnou oleje

6529-1. Technické údaje
YARIS_F_OM_Europe_OM52A54CZ
Viskozita oleje (jako příklad je zde vysvětleno 0W-16):
• Hodnota 0W v označení 0W-16 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 16 v označení 0W-16 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-16" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2

6539-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52A54CZ
Motor 2NR-FKE
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving", SN "Resource-Conserving" nebo SN
PLUS "Resource-Conserving", nebo ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM, SN nebo SN PLUS
Doporučená viskozita (SAE):
SAE 0W-20, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-20, může být použit olej
SAE 5W-30. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-20.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší visko-
zity v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 0W-20 nebo
5W-30.
Předpokládaný rozsah teplot
před příští výměnou olejeDoporučeno

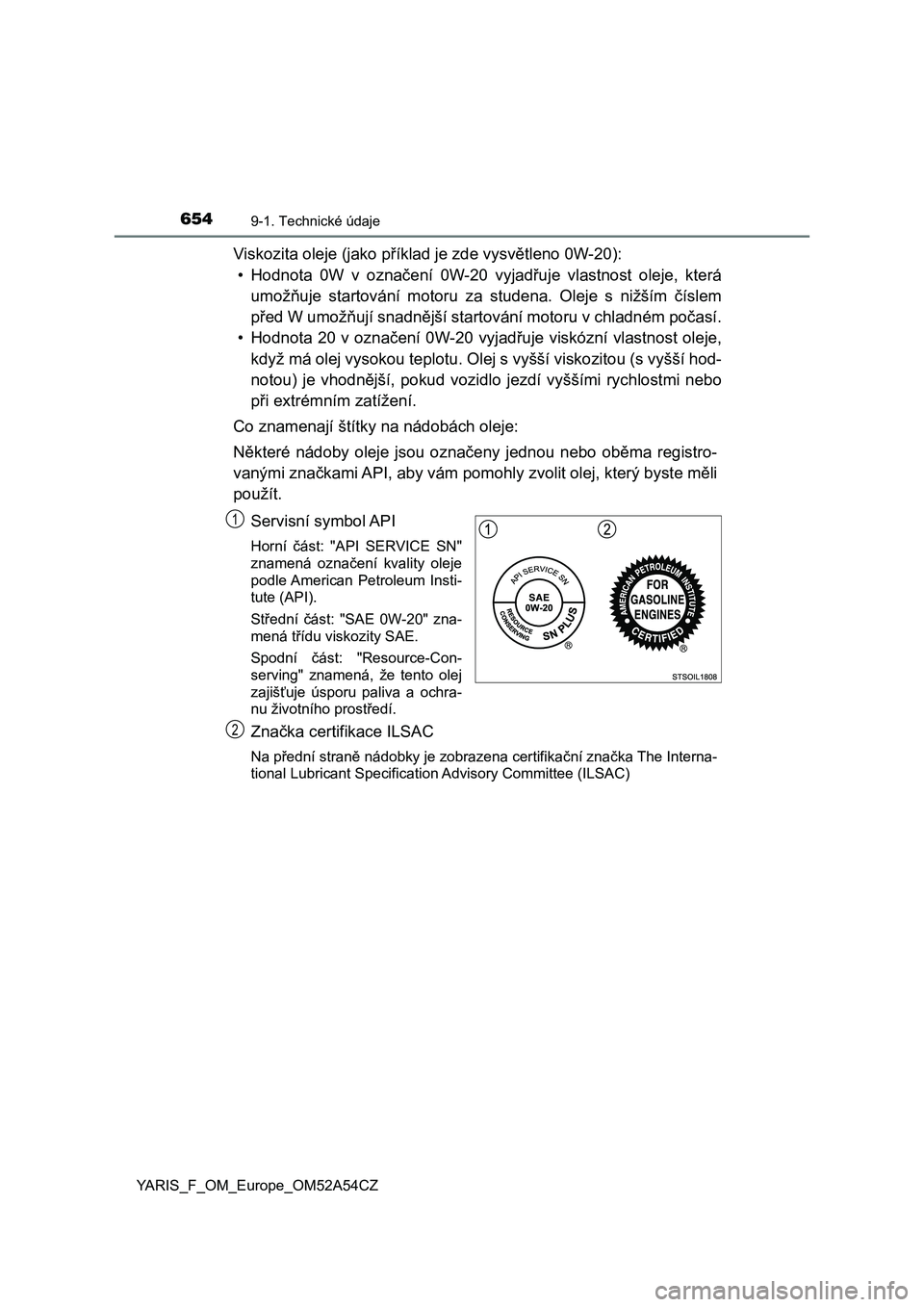

6549-1. Technické údaje
YARIS_F_OM_Europe_OM52A54CZ
Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2

6559-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52A54CZ
Systém chlazení
Objem
(Jmenovitý)
Motor
1KR-FE4,7 litru
Motor
2NR-FKE
Multidrive
5,7 litru
Manuální převodovka
5,5 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování
Zapalovací svíčky
VýrobceDENSO FC16HR-Q8
Mezera0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.

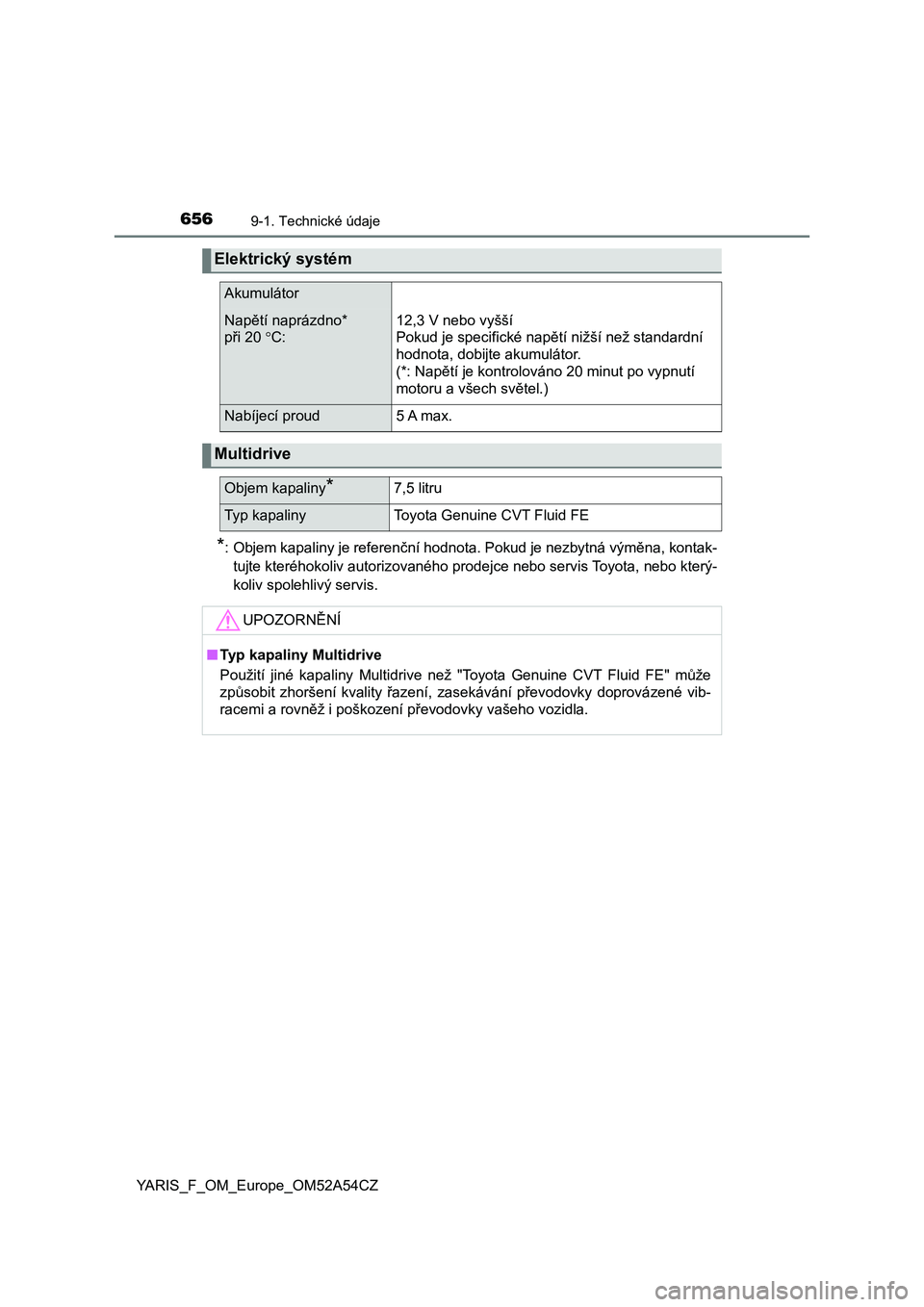

6569-1. Technické údaje
YARIS_F_OM_Europe_OM52A54CZ
*: Objem kapaliny je referenční hodnota. Pokud je nezbytná výměna, kontak-
tujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo který-
koliv spolehlivý servis.
Elektrický systém
Akumulátor
Napětí naprázdno*
při 20 C:12,3 V nebo vyšší
Pokud je specifické napětí nižší než standardní
hodnota, dobijte akumulátor.
(*: Napětí je kontrolováno 20 minut po vypnutí
motoru a všech světel.)
Nabíjecí proud 5 A max.
Multidrive
Objem kapaliny*7,5 litru
Typ kapalinyToyota Genuine CVT Fluid FE
UPOZORNĚNÍ
■Typ kapaliny Multidrive
Použití jiné kapaliny Multidrive než "Toyota Genuine CVT Fluid FE" může
způsobit zhoršení kvality řazení, zasekávání převodovky doprovázené vib-
racemi a rovněž i poškození převodovky vašeho vozidla.

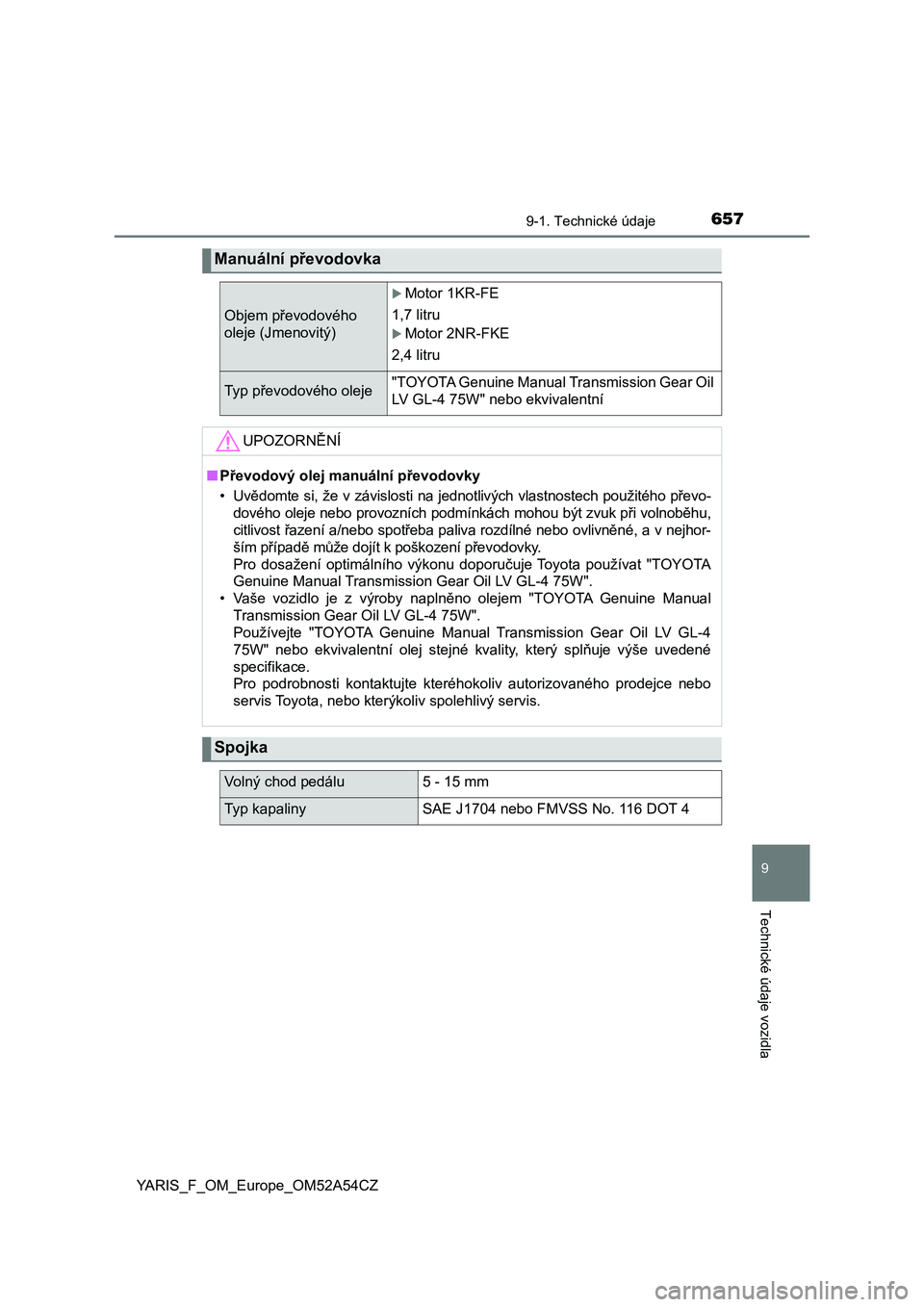

6579-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52A54CZ
Manuální převodovka
Objem převodového
oleje (Jmenovitý)
Motor 1KR-FE
1,7 litru
Motor 2NR-FKE
2,4 litru
Typ převodového oleje"TOYOTA Genuine Manual Transmission Gear Oil
LV GL-4 75W" nebo ekvivalentní
UPOZORNĚNÍ
■Převodový olej manuální převodovky
• Uvědomte si, že v závislosti na jednotlivých vlastnostech použitého převo-
dového oleje nebo provozních podmínkách mohou být zvuk při volnoběhu,
citlivost řazení a/nebo spotřeba paliva rozdílné nebo ovlivněné, a v nejhor-
ším případě může dojít k poškození převodovky.
Pro dosažení optimálního výkonu doporučuje Toyota používat "TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W".
• Vaše vozidlo je z výroby naplněno olejem "TOYOTA Genuine Manual
Transmission Gear Oil LV GL-4 75W".
Používejte "TOYOTA Genuine Manual Transmission Gear Oil LV GL-4
75W" nebo ekvivalentní olej stejné kvality, který splňuje výše uvedené
specifikace.
Pro podrobnosti kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
Spojka
Volný chod pedálu5 - 15 mm
Typ kapalinySAE J1704 nebo FMVSS No. 116 DOT 4

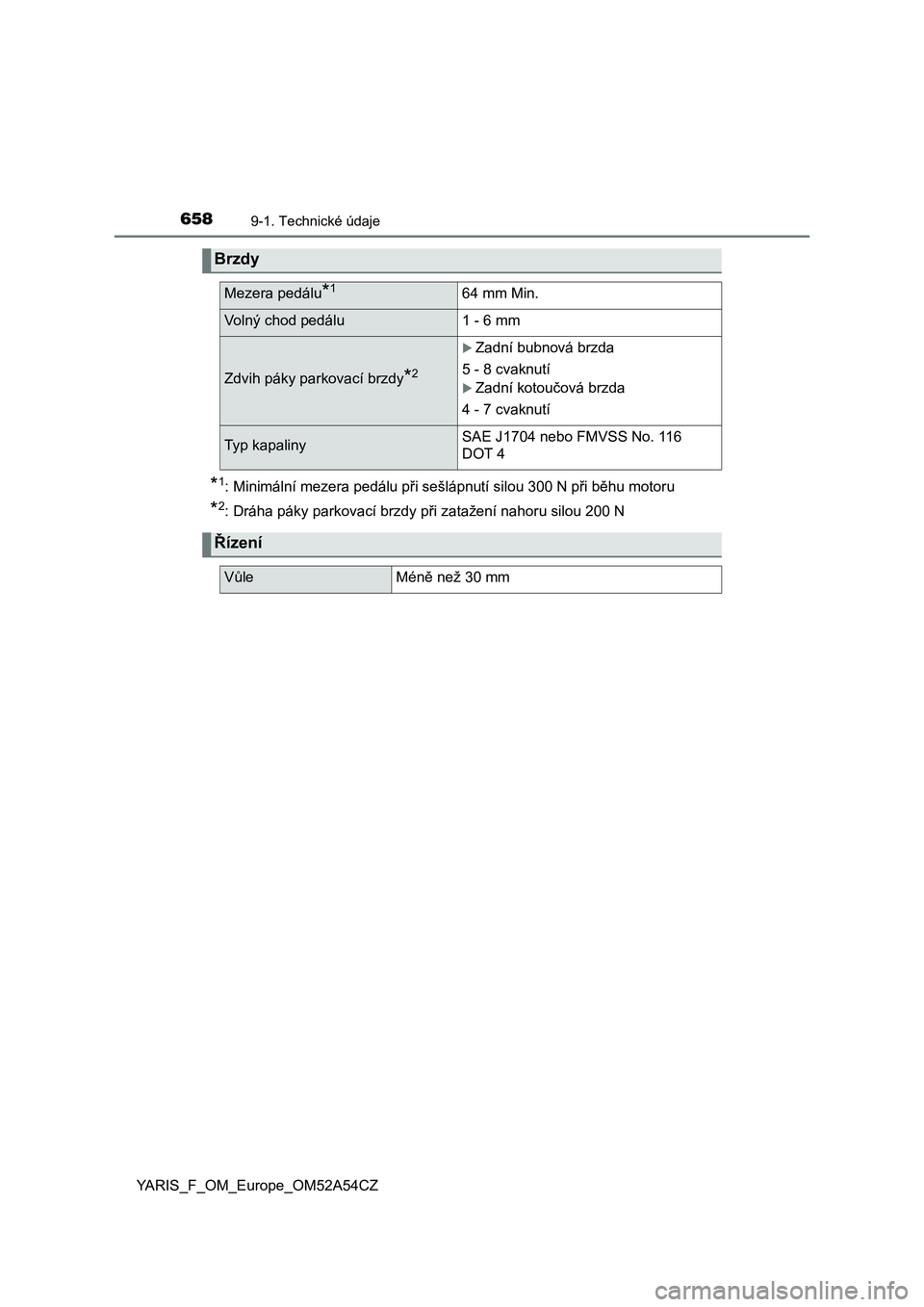

6589-1. Technické údaje
YARIS_F_OM_Europe_OM52A54CZ
*1: Minimální mezera pedálu při sešlápnutí silou 300 N při běhu motoru
*2: Dráha páky parkovací brzdy při zatažení nahoru silou 200 N
Brzdy
Mezera pedálu*164 mm Min.
Volný chod pedálu1 - 6 mm
Zdvih páky parkovací brzdy*2
Zadní bubnová brzda
5 - 8 cvaknutí
Zadní kotoučová brzda
4 - 7 cvaknutí
Typ kapalinySAE J1704 nebo FMVSS No. 116
DOT 4
Řízení
VůleMéně než 30 mm

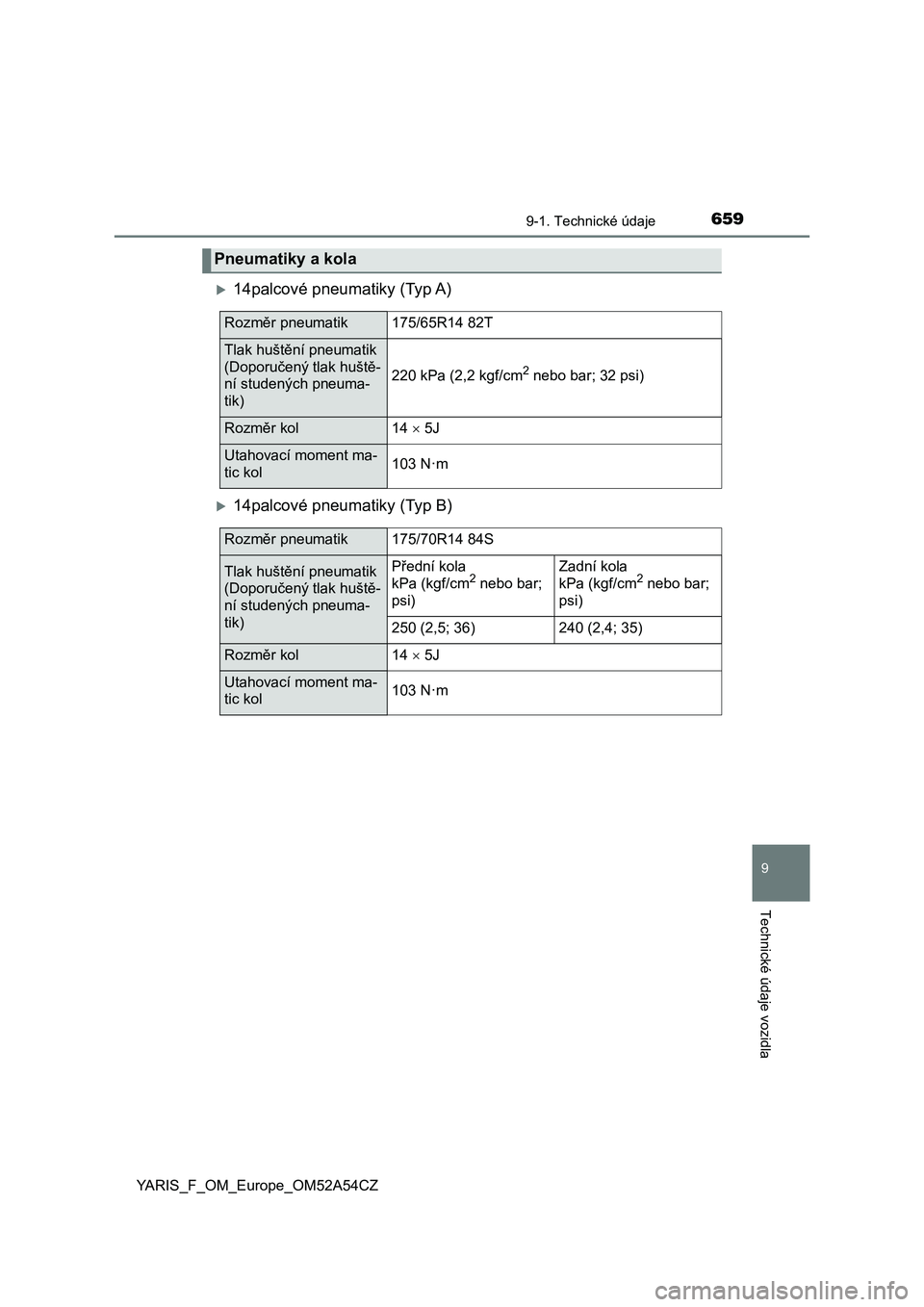

6599-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52A54CZ
14palcové pneumatiky (Typ A)
14palcové pneumatiky (Typ B)
Pneumatiky a kola
Rozměr pneumatik175/65R14 82T
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneuma-
tik)
220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Rozměr kol14  5J
Utahovací moment ma-
tic kol103 N·m
Rozměr pneumatik175/70R14 84S
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneuma-
tik)Přední kola
kPa (kgf/cm2 nebo bar;
psi)
Zadní kola
kPa (kgf/cm2 nebo bar;
psi)
250 (2,5; 36)240 (2,4; 35)
Rozměr kol14  5J
Utahovací moment ma-
tic kol103 N·m

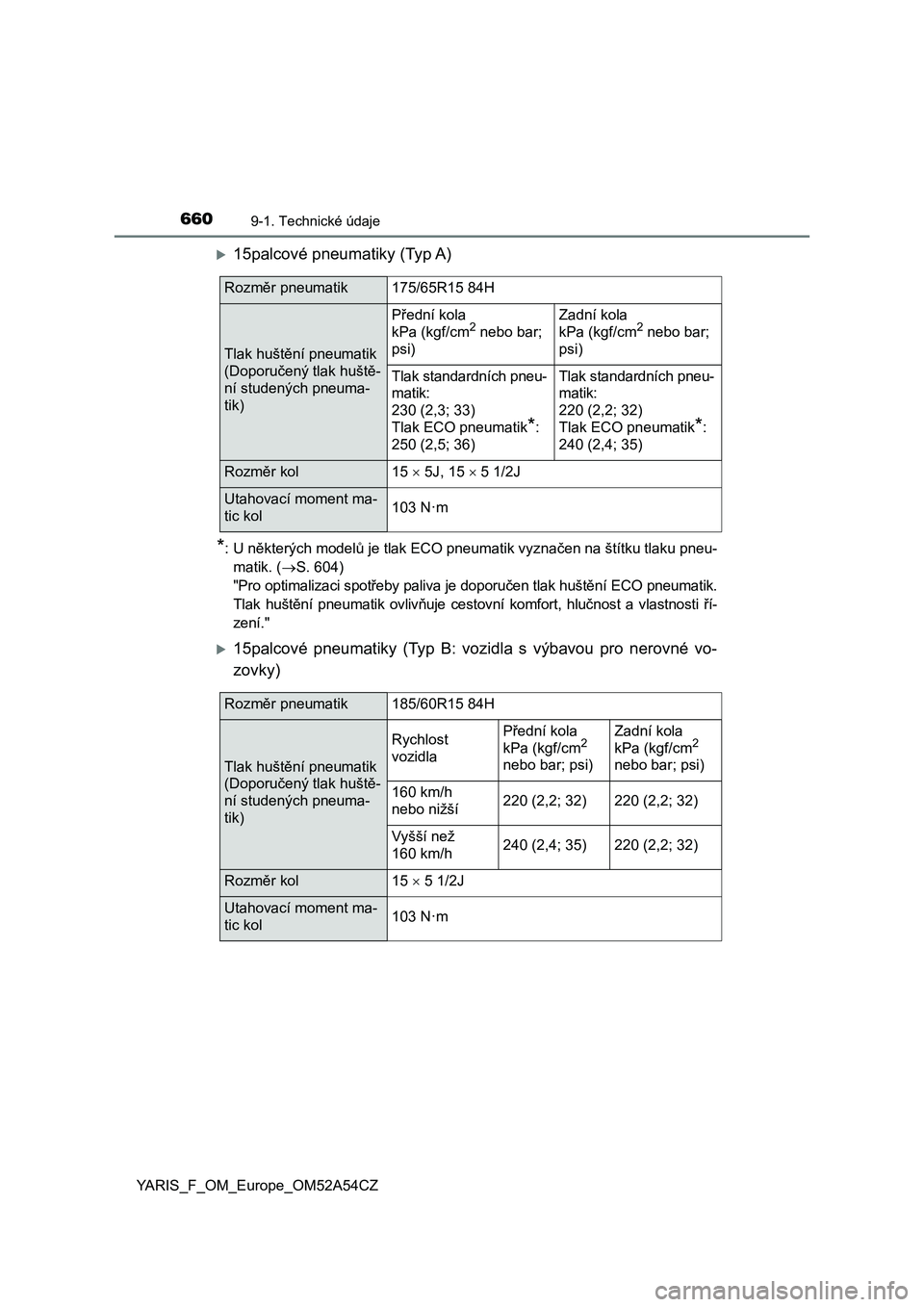

6609-1. Technické údaje
YARIS_F_OM_Europe_OM52A54CZ
15palcové pneumatiky (Typ A)
*: U některých modelů je tlak ECO pneumatik vyznačen na štítku tlaku pneu-
matik. (S. 604)
"Pro optimalizaci spotřeby paliva je doporučen tlak huštění ECO pneumatik.
Tlak huštění pneumatik ovlivňuje cestovní komfort, hlučnost a vlastnosti ří-
zení."
15palcové pneumatiky (Typ B: vozidla s výbavou pro nerovné vo-
zovky)
Rozměr pneumatik175/65R15 84H
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneuma-
tik)
Přední kola
kPa (kgf/cm2 nebo bar;
psi)
Zadní kola
kPa (kgf/cm2 nebo bar;
psi)
Tlak standardních pneu-
matik:
230 (2,3; 33)
Tlak ECO pneumatik
*:
250 (2,5; 36)
Tlak standardních pneu-
matik:
220 (2,2; 32)
Tlak ECO pneumatik
*:
240 (2,4; 35)
Rozměr kol15  5J, 15  5 1/2J
Utahovací moment ma-
tic kol103 N·m
Rozměr pneumatik185/60R15 84H
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneuma-
tik)
Rychlost
vozidlaPřední kola
kPa (kgf/cm2
nebo bar; psi)
Zadní kola
kPa (kgf/cm2
nebo bar; psi)
160 km/h
nebo nižší220 (2,2; 32)220 (2,2; 32)
Vyšší než
160 km/h240 (2,4; 35)220 (2,2; 32)
Rozměr kol15  5 1/2J
Utahovací moment ma-
tic kol103 N·m
