TOYOTA YARIS HATCHBACK 2020 Betriebsanleitungen (in German)

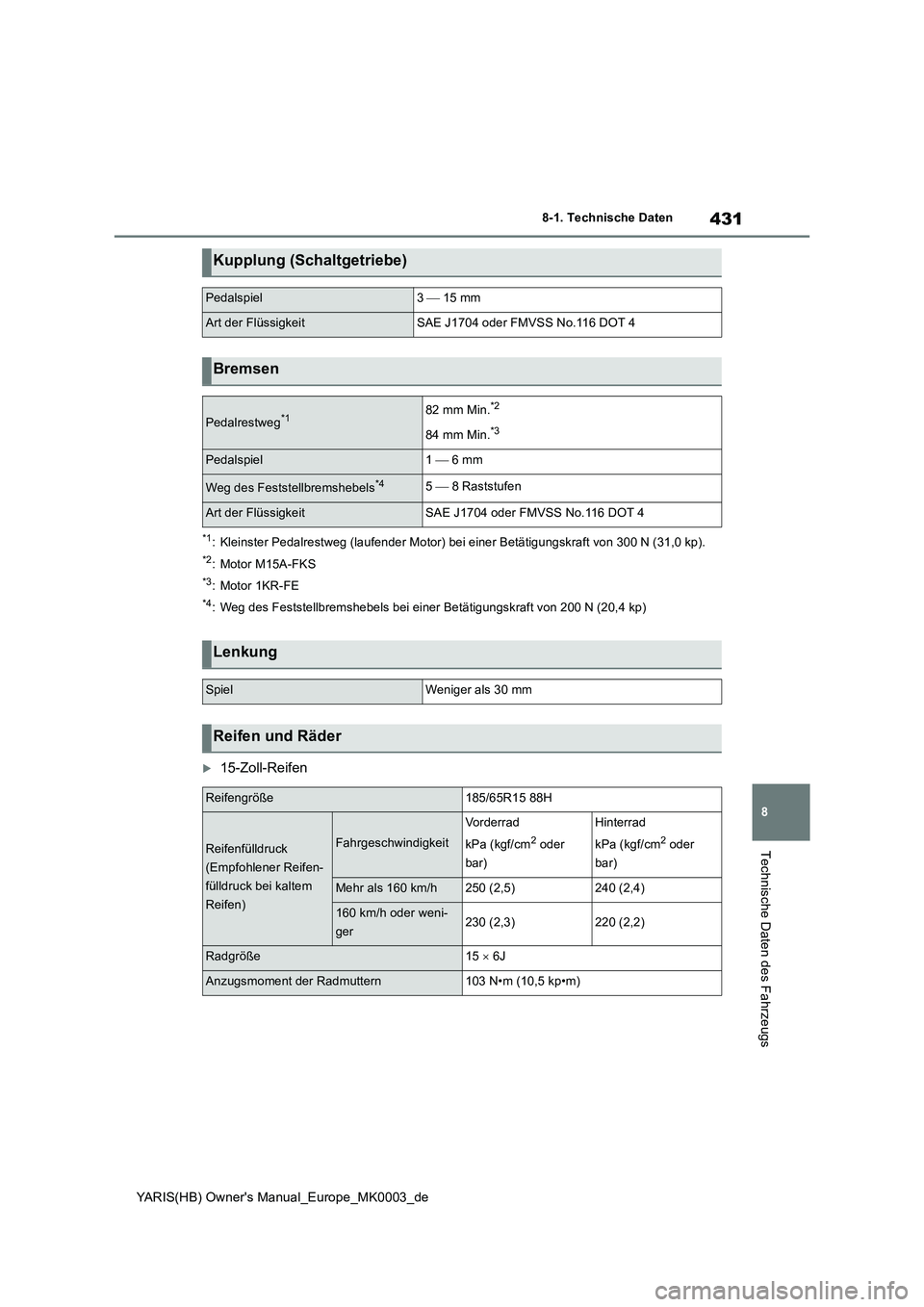

431
8
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
Technische Daten des Fahrzeugs
*1: Kleinster Pedalrestweg (laufender Motor) bei einer Betätigungskraft von 300 N (31,0 kp).
*2: Motor M15A-FKS
*3: Motor 1KR-FE
*4: Weg des Feststellbremshebels bei einer Betätigungskraft von 200 N (20,4 kp)
15-Zoll-Reifen
Kupplung (Schaltgetriebe)
Pedalspiel3 ⎯ 15 mm
Art der FlüssigkeitSAE J1704 oder FMVSS No.116 DOT 4
Bremsen
Pedalrestweg*182 mm Min.*2
84 mm Min.*3
Pedalspiel1 ⎯ 6 mm
Weg des Feststellbremshebels*45 ⎯ 8 Raststufen
Art der FlüssigkeitSAE J1704 oder FMVSS No.116 DOT 4
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße185/65R15 88H
Reifenfülldruck
(Empfohlener Reifen-
fülldruck bei kaltem
Reifen)Fahrgeschwindigkeit
Vorderrad
kPa (kgf/cm
2 oder
bar)
Hinterrad
kPa (kgf/cm
2 oder
bar)
Mehr als 160 km/h250 (2,5)240 (2,4)
160 km/h oder weni-
ger230 (2,3)220 (2,2)
Radgröße15 × 6J
Anzugsmoment der Radmuttern103 N•m (10,5 kp•m)

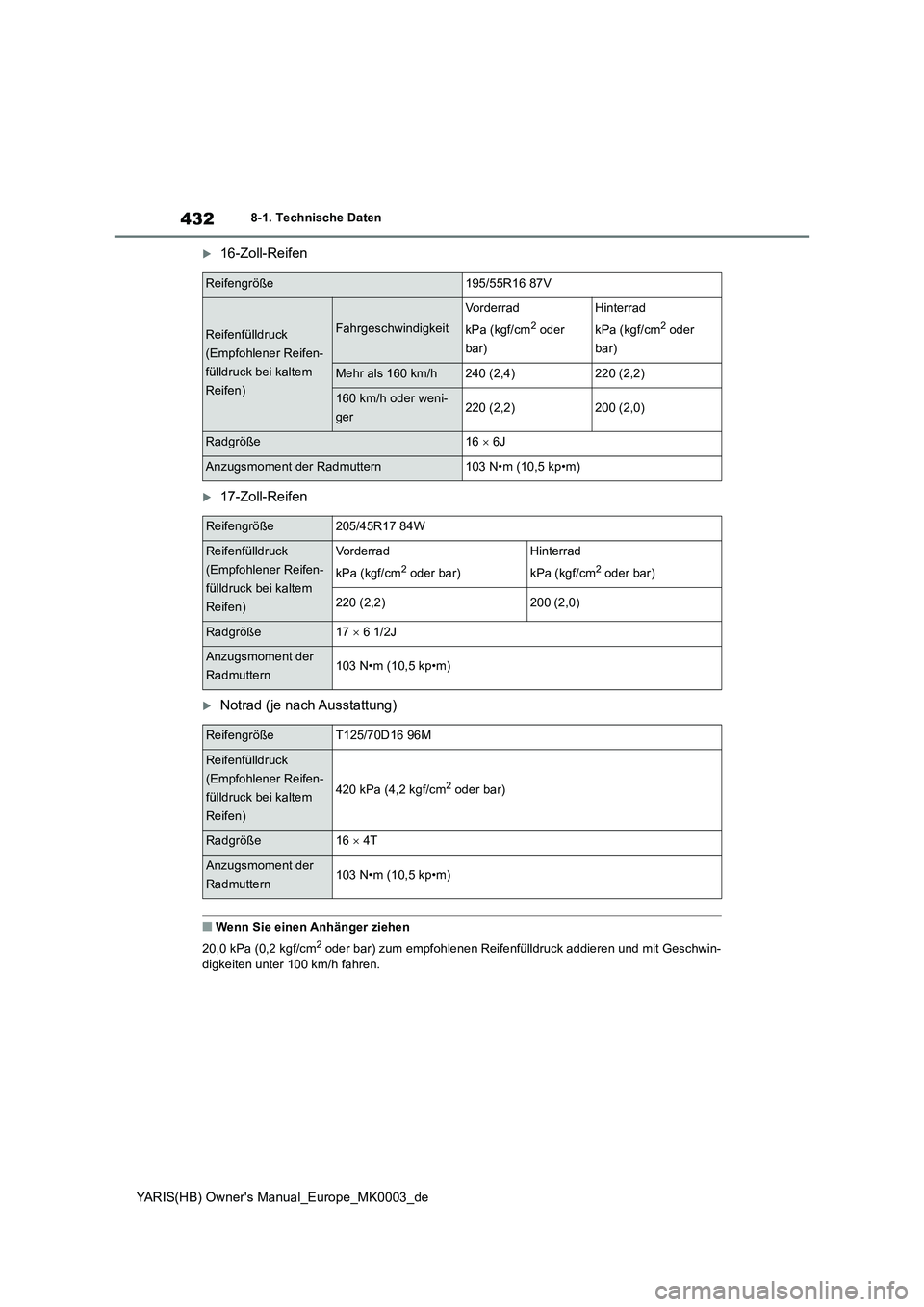

432
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
16-Zoll-Reifen
17-Zoll-Reifen
Notrad (je nach Ausstattung)
■Wenn Sie einen Anhänger ziehen
20,0 kPa (0,2 kgf/cm
2 oder bar) zum empfohlenen Reifenfülldruck addieren und mit Geschwin-
digkeiten unter 100 km/h fahren.
Reifengröße195/55R16 87V
Reifenfülldruck
(Empfohlener Reifen-
fülldruck bei kaltem
Reifen)Fahrgeschwindigkeit
Vorderrad
kPa (kgf/cm
2 oder
bar)
Hinterrad
kPa (kgf/cm
2 oder
bar)
Mehr als 160 km/h240 (2,4)220 (2,2)
160 km/h oder weni-
ger220 (2,2)200 (2,0)
Radgröße16 × 6J
Anzugsmoment der Radmuttern103 N•m (10,5 kp•m)
Reifengröße205/45R17 84W
Reifenfülldruck
(Empfohlener Reifen-
fülldruck bei kaltem
Reifen)Vorderrad
kPa (kgf/cm
2 oder bar)
Hinterrad
kPa (kgf/cm
2 oder bar)
220 (2,2)200 (2,0)
Radgröße17 × 6 1/2J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
ReifengrößeT125/70D16 96M
Reifenfülldruck
(Empfohlener Reifen-
fülldruck bei kaltem
Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße16 × 4T
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)

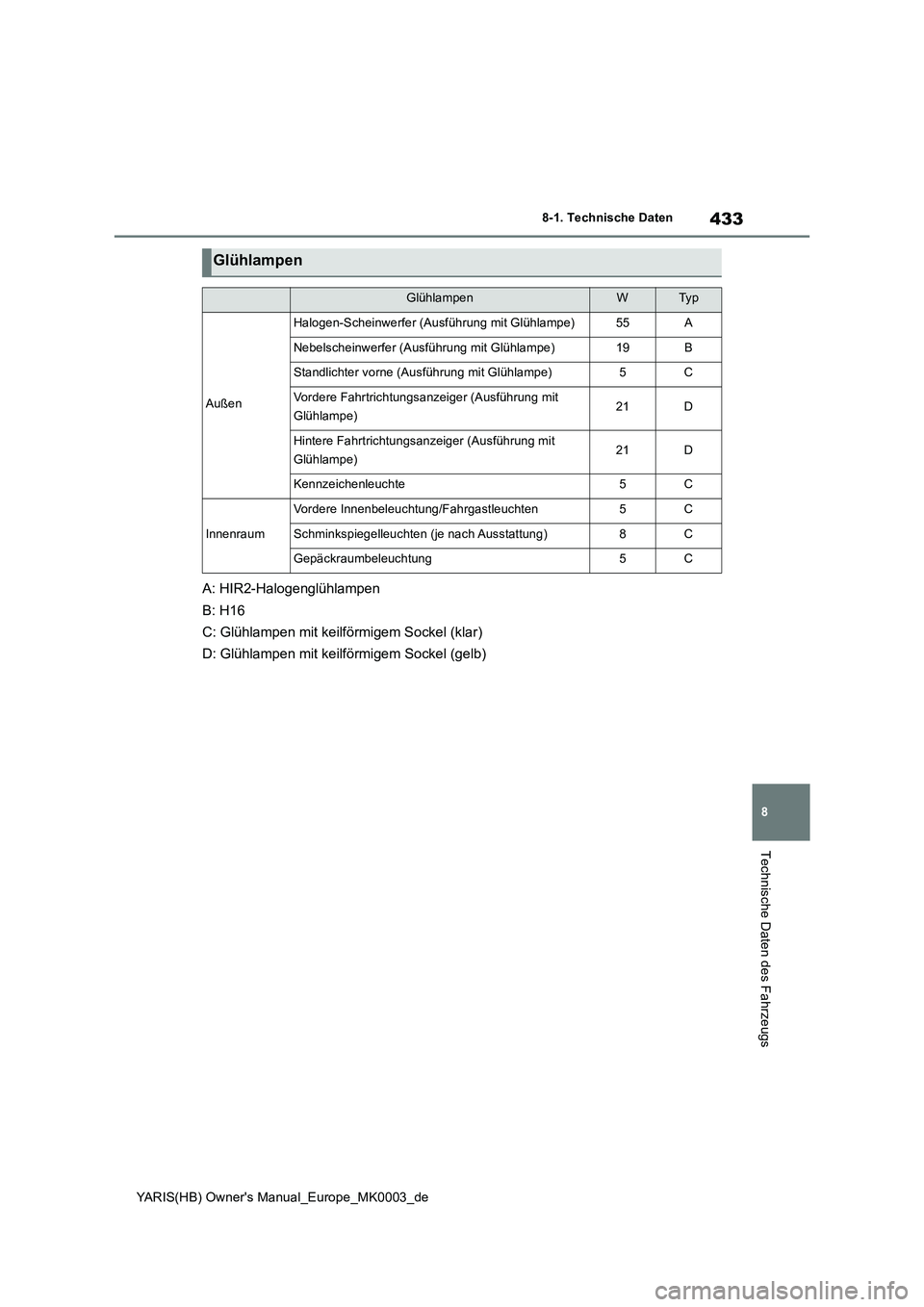

433
8
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
Technische Daten des Fahrzeugs
A: HIR2-Halogenglühlampen
B: H16
C: Glühlampen mit keilförmigem Sockel (klar)
D: Glühlampen mit keilförmigem Sockel (gelb)
Glühlampen
GlühlampenWTy p
Außen
Halogen-Scheinwerfer (Ausführung mit Glühlampe)55A
Nebelscheinwerfer (Ausführung mit Glühlampe)19B
Standlichter vorne (Ausführung mit Glühlampe)5C
Vordere Fahrtrichtungsanzeiger (Ausführung mit
Glühlampe)21D
Hintere Fahrtrichtungsanzeiger (Ausführung mit
Glühlampe)21D
Kennzeichenleuchte5C
Innenraum
Vordere Innenbeleuchtung/Fahrgastleuchten5C
Schminkspiegelleuchten (je nach Ausstattung)8C
Gepäckraumbeleuchtung5C

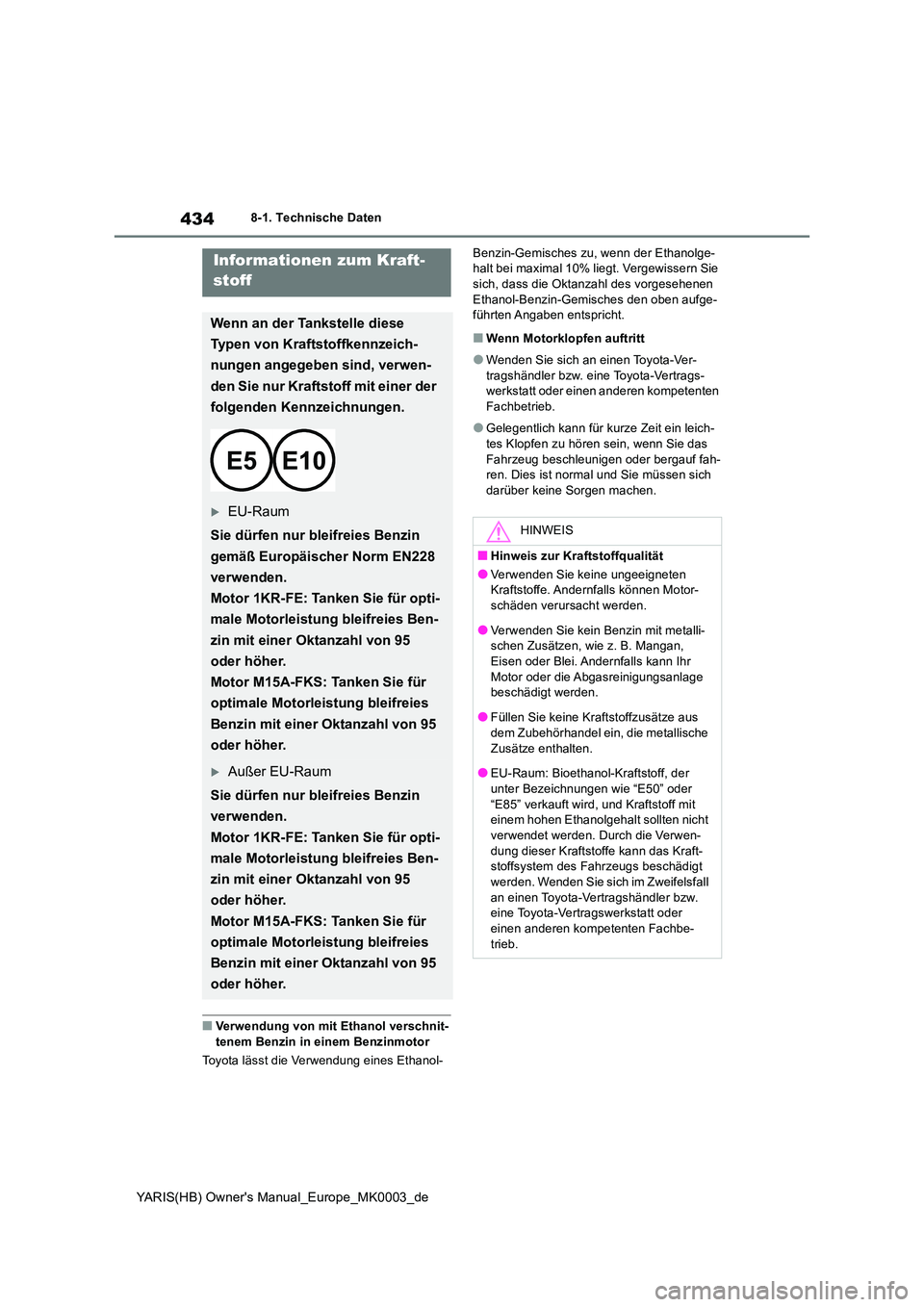

434
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
■Verwendung von mit Ethanol verschnit- tenem Benzin in einem Benzinmotor
Toyota lässt die Verwendung eines Ethanol-
Benzin-Gemisches zu, wenn der Ethanolge- halt bei maximal 10% liegt. Vergewissern Sie sich, dass die Oktanzahl des vorgesehenen
Ethanol-Benzin-Gemisches den oben aufge- führten Angaben entspricht.
■Wenn Motorklopfen auftritt
●Wenden Sie sich an einen Toyota-Ver-tragshändler bzw. eine Toyota-Vertrags-werkstatt oder einen anderen kompetenten
Fachbetrieb.
●Gelegentlich kann für kurze Zeit ein leich-
tes Klopfen zu hören sein, wenn Sie das Fahrzeug beschleunigen oder bergauf fah-ren. Dies ist normal und Sie müssen sich
darüber keine Sorgen machen.
Informationen zum Kraft-
stoff
Wenn an der Tankstelle diese
Typen von Kraftstoffkennzeich-
nungen angegeben sind, verwen-
den Sie nur Kraftstoff mit einer der
folgenden Kennzeichnungen.
EU-Raum
Sie dürfen nur bleifreies Benzin
gemäß Europäischer Norm EN228
verwenden.
Motor 1KR-FE: Tanken Sie für opti-
male Motorleistung bleifreies Ben-
zin mit einer Oktanzahl von 95
oder höher.
Motor M15A-FKS: Tanken Sie für
optimale Motorleistung bleifreies
Benzin mit einer Oktanzahl von 95
oder höher.
Außer EU-Raum
Sie dürfen nur bleifreies Benzin
verwenden.
Motor 1KR-FE: Tanken Sie für opti-
male Motorleistung bleifreies Ben-
zin mit einer Oktanzahl von 95
oder höher.
Motor M15A-FKS: Tanken Sie für
optimale Motorleistung bleifreies
Benzin mit einer Oktanzahl von 95
oder höher.
HINWEIS
■Hinweis zur Kraftstoffqualität
●Verwenden Sie keine ungeeigneten Kraftstoffe. Andernfalls können Motor-
schäden verursacht werden.
●Verwenden Sie kein Benzin mit metalli- schen Zusätzen, wie z. B. Mangan,
Eisen oder Blei. Andernfalls kann Ihr Motor oder die Abgasreinigungsanlage beschädigt werden.
●Füllen Sie keine Kraftstoffzusätze aus dem Zubehörhandel ein, die metallische
Zusätze enthalten.
●EU-Raum: Bioethanol-Kraftstoff, der unter Bezeichnungen wie “E50” oder
“E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht verwendet werden. Durch die Verwen-
dung dieser Kraftstoffe kann das Kraft- stoffsystem des Fahrzeugs beschädigt werden. Wenden Sie sich im Zweifelsfall
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbe-
trieb.

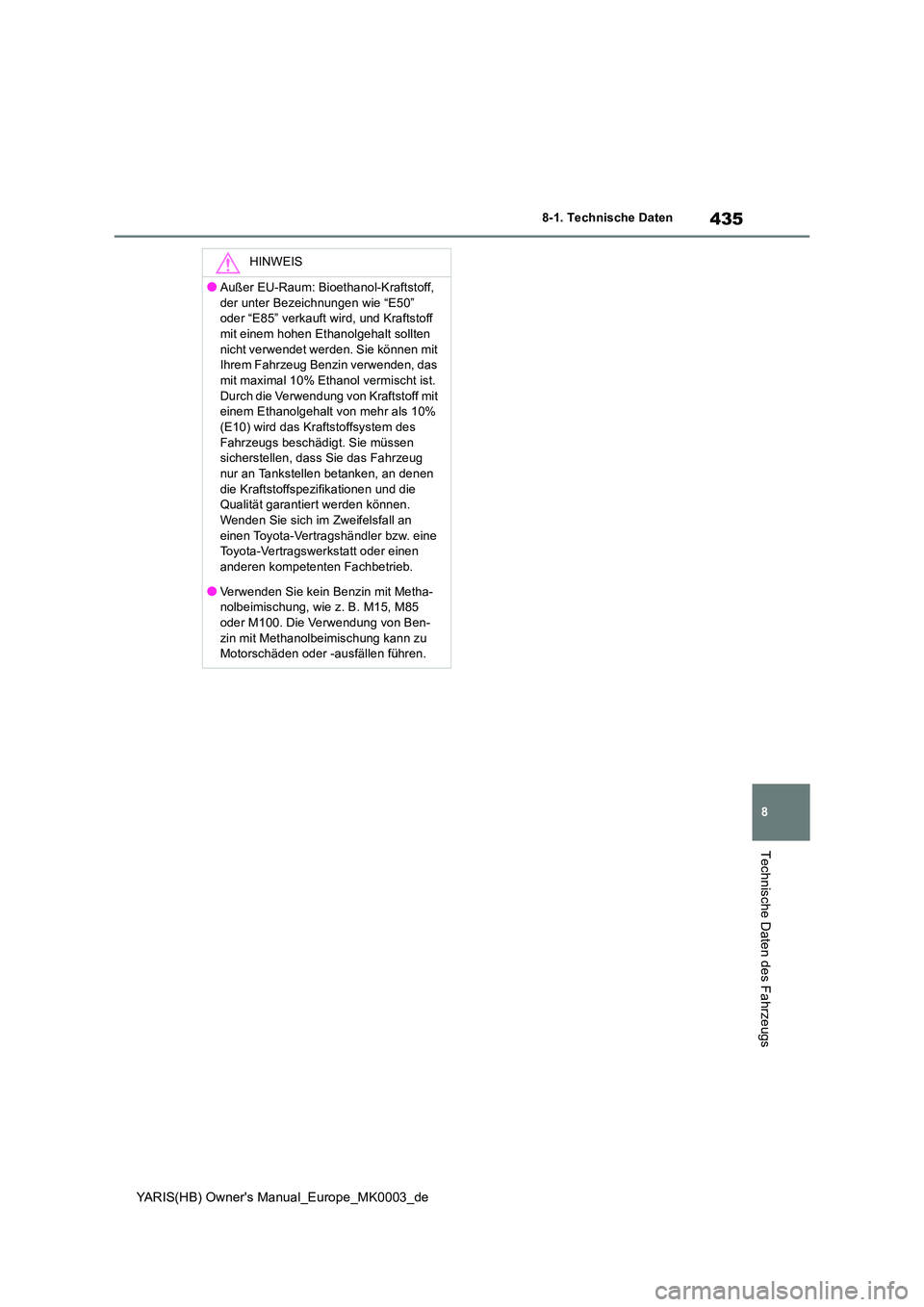

435
8
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
Technische Daten des Fahrzeugs
HINWEIS
●Außer EU-Raum: Bioethanol-Kraftstoff,
der unter Bezeichnungen wie “E50” oder “E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten
nicht verwendet werden. Sie können mit Ihrem Fahrzeug Benzin verwenden, das mit maximal 10% Ethanol vermischt ist.
Durch die Verwendung von Kraftstoff mit einem Ethanolgehalt von mehr als 10% (E10) wird das Kraftstoffsystem des
Fahrzeugs beschädigt. Sie müssen sicherstellen, das s Sie das Fahrzeug nur an Tankstellen betanken, an denen
die Kraftstoffspezifikationen und die Qualität garantiert werden können. Wenden Sie sich im Zweifelsfall an
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
●Verwenden Sie kein Benzin mit Metha-nolbeimischung, wie z. B. M15, M85 oder M100. Die Verwendung von Ben-
zin mit Methanolbeimischung kann zu Motorschäden oder -ausfällen führen.

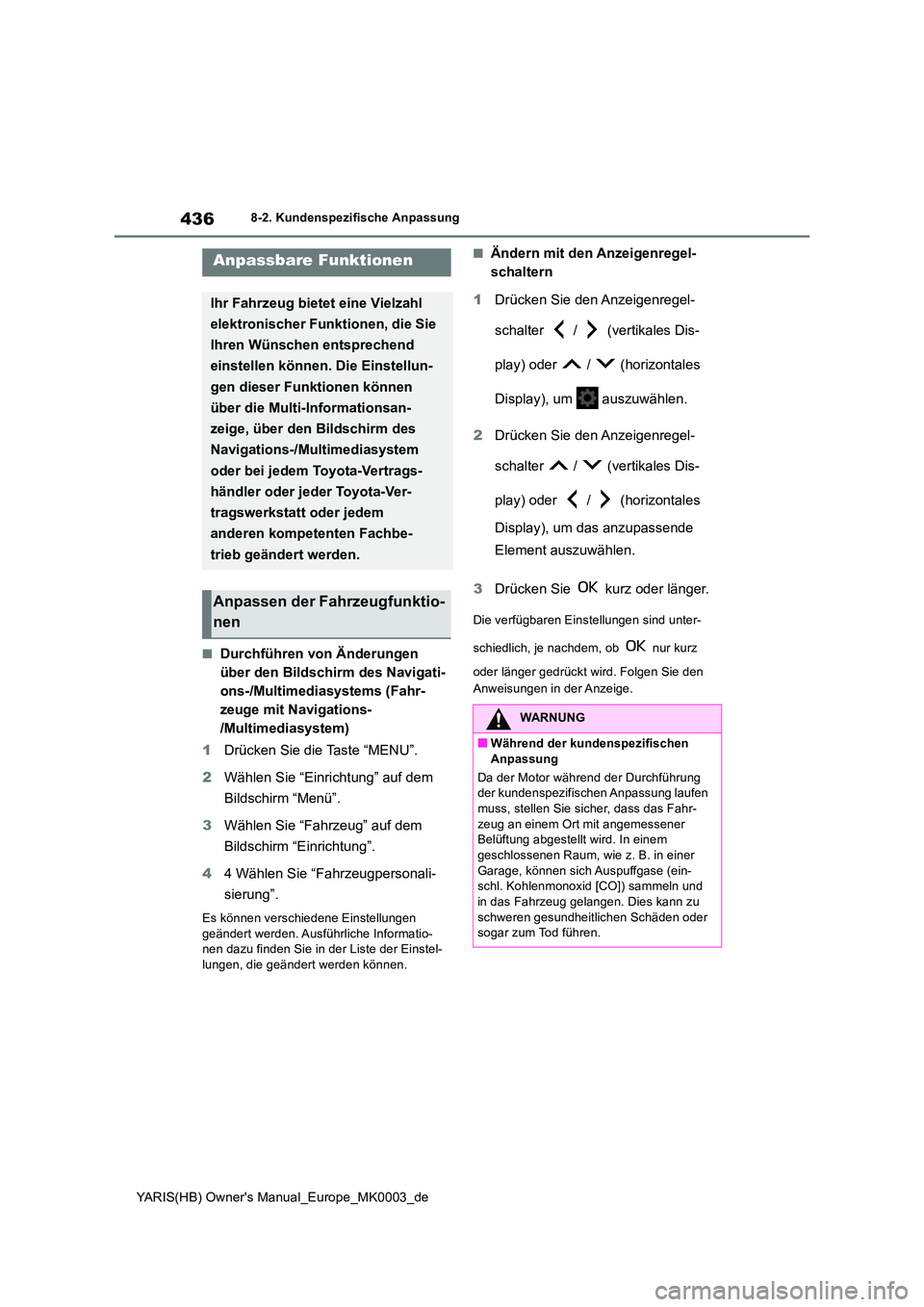

436
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-2. Kundenspezifische Anpassung
8-2.Kunde nspe zifische Anpas sung
■Durchführen von Änderungen
über den Bildschirm des Navigati-
ons-/Multimediasystems (Fahr-
zeuge mit Navigations-
/Multimediasystem)
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Fahrzeug” auf dem
Bildschirm “Einrichtung”.
4 4 Wählen Sie “Fahrzeugpersonali-
sierung”.
Es können verschiedene Einstellungen geändert werden. Ausführliche Informatio-nen dazu finden Sie in der Liste der Einstel-
lungen, die geändert werden können.
■Ändern mit den Anzeigenregel-
schaltern
1 Drücken Sie den Anzeigenregel-
schalter / (vertikales Dis-
play) oder / (horizontales
Display), um auszuwählen.
2 Drücken Sie den Anzeigenregel-
schalter / (vertikales Dis-
play) oder / (horizontales
Display), um das anzupassende
Element auszuwählen.
3 Drücken Sie kurz oder länger.
Die verfügbaren Einstellungen sind unter-
schiedlich, je nachdem, ob nur kurz
oder länger gedrückt wird. Folgen Sie den
Anweisungen in der Anzeige.
Anpassbare Funktionen
Ihr Fahrzeug bietet eine Vielzahl
elektronischer Funktionen, die Sie
Ihren Wünschen entsprechend
einstellen können. Die Einstellun-
gen dieser Funktionen können
über die Multi-Informationsan-
zeige, über den Bildschirm des
Navigations-/Multimediasystem
oder bei jedem Toyota-Vertrags-
händler oder jeder Toyota-Ver-
tragswerkstatt oder jedem
anderen kompetenten Fachbe-
trieb geändert werden.
Anpassen der Fahrzeugfunktio-
nen
WARNUNG
■Während der kundenspezifischen Anpassung
Da der Motor während der Durchführung der kundenspezifischen Anpassung laufen
muss, stellen Sie sicher, dass das Fahr- zeug an einem Ort mit angemessener Belüftung abgestellt wird. In einem
geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase (ein-schl. Kohlenmonoxid [CO]) sammeln und
in das Fahrzeug gelangen. Dies kann zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.

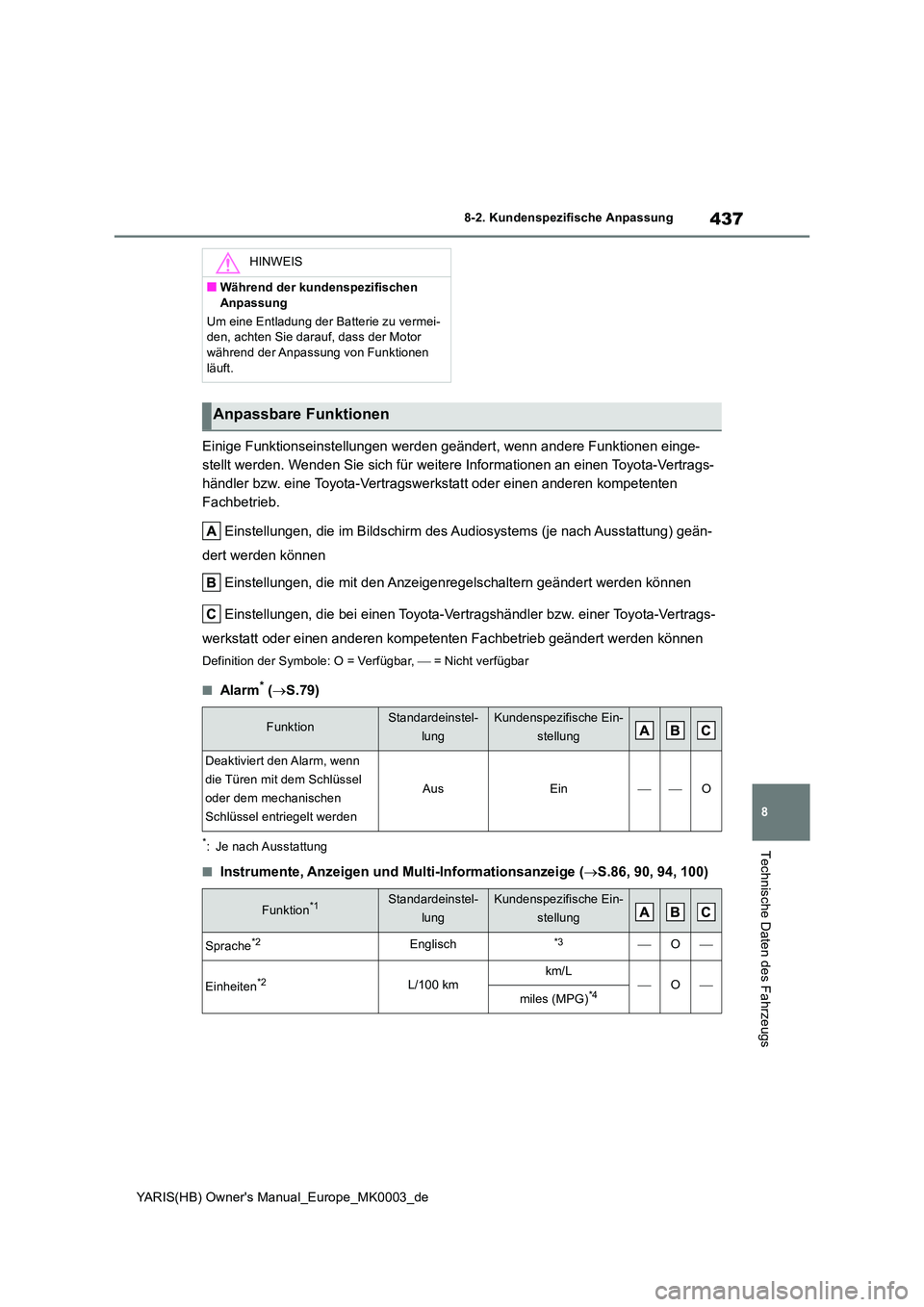

437
8
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-2. Kundenspezifische Anpassung
Technische Daten des Fahrzeugs
Einige Funktionseinstellungen werden geändert, wenn andere Funktionen einge-
stellt werden. Wenden Sie sich für weitere Informationen an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten
Fachbetrieb.
Einstellungen, die im Bildschirm des Audiosystems (je nach Ausstattung) geän-
dert werden können
Einstellungen, die mit den Anzeigenregelschaltern geändert werden können
Einstellungen, die bei einen Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb geändert werden können
Definition der Symbole: O = Verfügbar, ⎯ = Nicht verfügbar
■Alarm* (→S.79)
*: Je nach Ausstattung
■Instrumente, Anzeigen und Multi-Informationsanzeige (→S.86, 90, 94, 100)
HINWEIS
■Während der kundenspezifischen
Anpassung
Um eine Entladung der Batterie zu vermei- den, achten Sie darauf, dass der Motor während der Anpass ung von Funktionen
läuft.
Anpassbare Funktionen
FunktionStandardeinstel-
lung
Kundenspezifische Ein-
stellung
Deaktiviert den Alarm, wenn
die Türen mit dem Schlüssel
oder dem mechanischen
Schlüssel entriegelt werden
AusEin⎯⎯O
Funktion*1Standardeinstel-
lung
Kundenspezifische Ein-
stellung
Sprache*2Englisch*3⎯O⎯
Einheiten*2L/100 kmkm/L⎯O⎯miles (MPG)*4

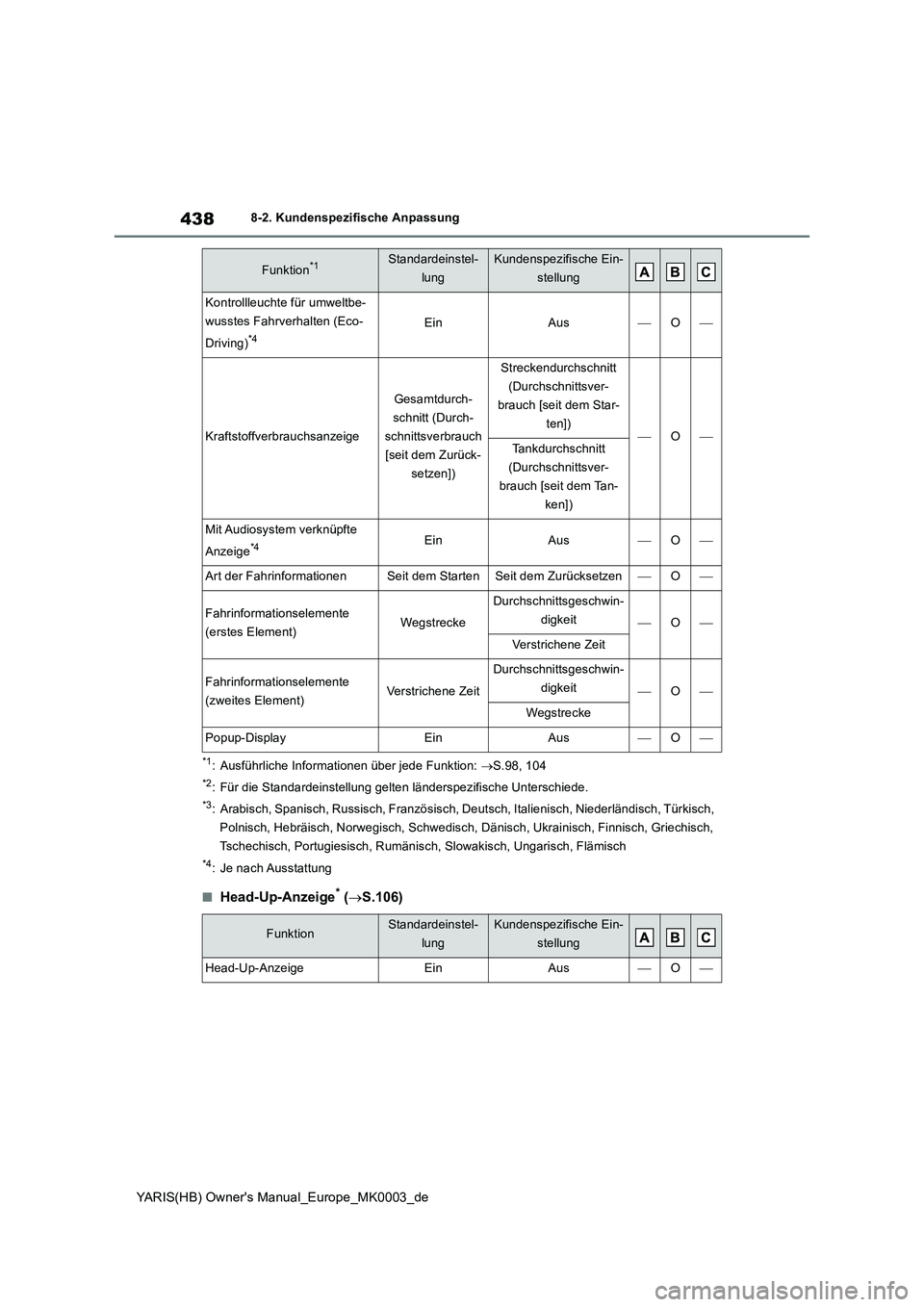

438
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-2. Kundenspezifische Anpassung
*1: Ausführliche Informationen über jede Funktion: →S.98, 104
*2: Für die Standardeinstellung gelten länderspezifische Unterschiede.
*3: Arabisch, Spanisch, Russisch, Französisch, Deutsch, Italienisch, Niederländisch, Türkisch,
Polnisch, Hebräisch, Norwegisch, Schwedisch, Dänisch, Ukrainisch, Finnisch, Griechisch,
Tschechisch, Portugiesisch, Rumänisch, Slowakisch, Ungarisch, Flämisch
*4: Je nach Ausstattung
■Head-Up-Anzeige* (→S.106)
Kontrollleuchte für umweltbe-
wusstes Fahrverhalten (Eco-
Driving)
*4EinAus⎯O⎯
Kraftstoffverbrauchsanzeige
Gesamtdurch-
schnitt (Durch-
schnittsverbrauch
[seit dem Zurück-
setzen])
Streckendurchschnitt
(Durchschnittsver-
brauch [seit dem Star-
ten])
⎯O⎯Tankdurchschnitt
(Durchschnittsver-
brauch [seit dem Tan-
ken])
Mit Audiosystem verknüpfte
Anzeige
*4EinAus⎯O⎯
Art der FahrinformationenSeit dem StartenSeit dem Zurücksetzen⎯O⎯
Fahrinformationselemente
(erstes Element)Wegstrecke
Durchschnittsgeschwin-
digkeit
⎯O⎯
Verstrichene Zeit
Fahrinformationselemente
(zweites Element)Verstrichene Zeit
Durchschnittsgeschwin-
digkeit
⎯O⎯
Wegstrecke
Popup-DisplayEinAus⎯O⎯
FunktionStandardeinstel-
lungKundenspezifische Ein-
stellung
Head-Up-AnzeigeEinAus⎯O⎯
Funktion*1Standardeinstel-
lungKundenspezifische Ein-
stellung

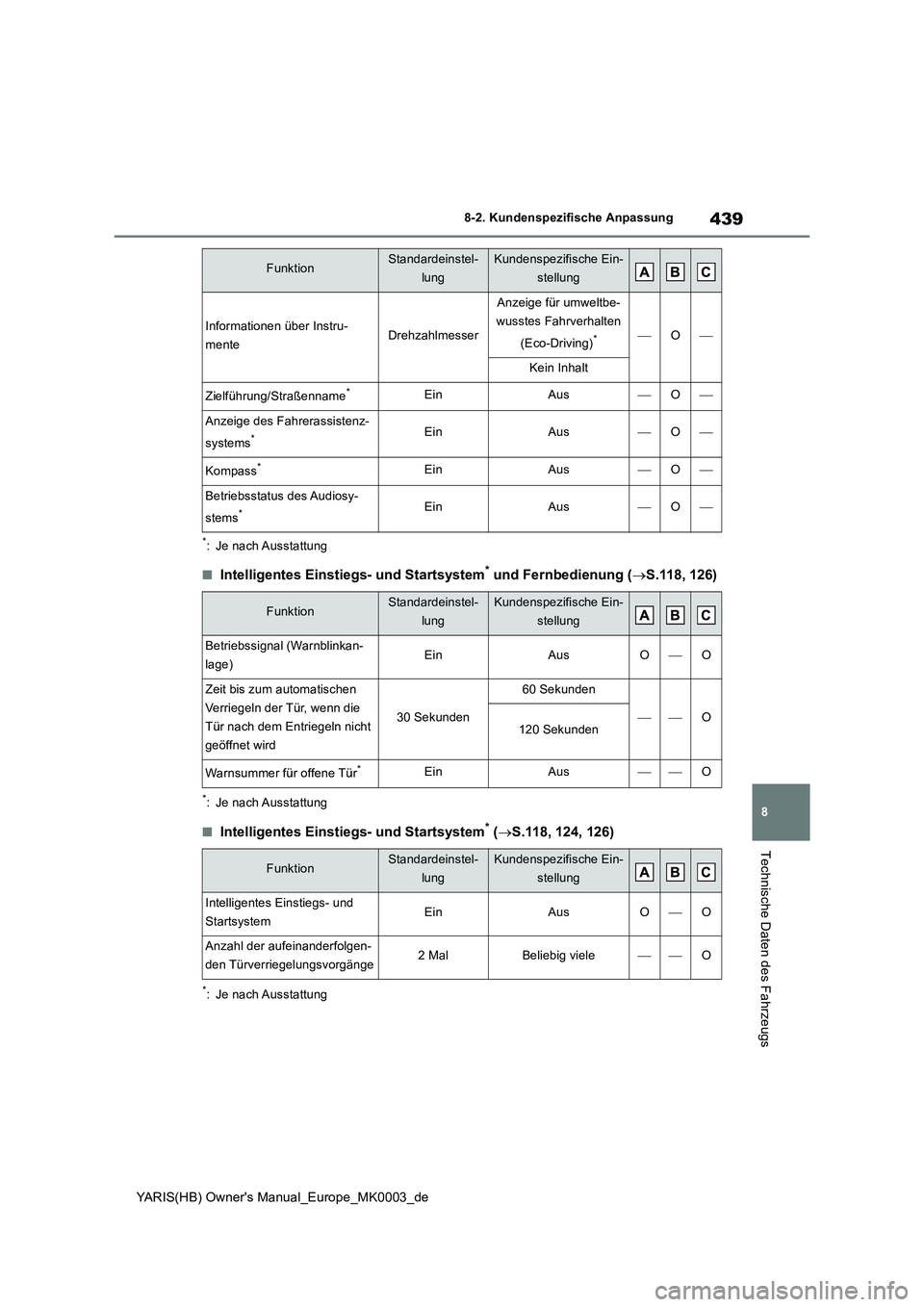

439
8
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-2. Kundenspezifische Anpassung
Technische Daten des Fahrzeugs
*: Je nach Ausstattung
■Intelligentes Einstiegs- und Startsystem* und Fernbedienung (→S.118, 126)
*: Je nach Ausstattung
■Intelligentes Einstiegs- und Startsystem* (→S.118, 124, 126)
*: Je nach Ausstattung
Informationen über Instru-
menteDrehzahlmesser
Anzeige für umweltbe-
wusstes Fahrverhalten
(Eco-Driving)
*⎯O⎯
Kein Inhalt
Zielführung/Straßenname*EinAus⎯O⎯
Anzeige des Fahrerassistenz-
systems
*EinAus⎯O⎯
Kompass*EinAus⎯O⎯
Betriebsstatus des Audiosy-
stems
*EinAus⎯O⎯
FunktionStandardeinstel-
lungKundenspezifische Ein-
stellung
Betriebssignal (Warnblinkan-
lage)EinAusO⎯O
Zeit bis zum automatischen
Verriegeln der Tür, wenn die
Tür nach dem Entriegeln nicht
geöffnet wird
30 Sekunden
60 Sekunden
⎯⎯O120 Sekunden
Warnsummer für offene Tür*EinAus⎯⎯O
FunktionStandardeinstel-
lungKundenspezifische Ein-
stellung
Intelligentes Einstiegs- und
StartsystemEinAusO⎯O
Anzahl der aufeinanderfolgen-
den Türverriegelungsvorgänge2 MalBeliebig viele⎯⎯O
FunktionStandardeinstel-
lungKundenspezifische Ein-
stellung

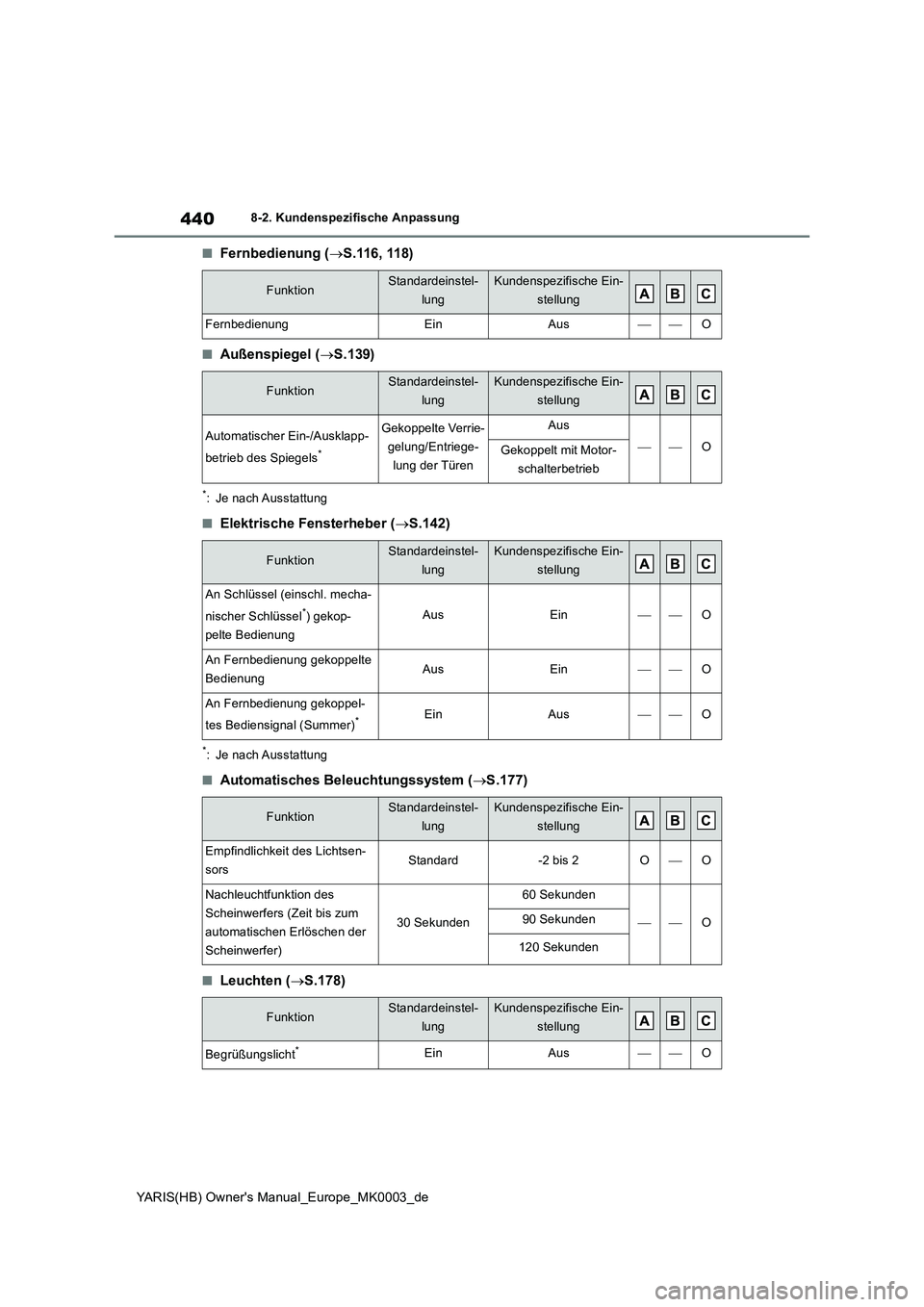

440
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-2. Kundenspezifische Anpassung
■Fernbedienung (→S. 116 , 11 8)
■Außenspiegel (→S.139)
*: Je nach Ausstattung
■Elektrische Fensterheber (→S.142)
*: Je nach Ausstattung
■Automatisches Beleuchtungssystem (→S.177)
■Leuchten (→S.178)
FunktionStandardeinstel-
lungKundenspezifische Ein-
stellung
FernbedienungEinAus⎯⎯O
FunktionStandardeinstel-
lungKundenspezifische Ein-
stellung
Automatischer Ein-/Ausklapp-
betrieb des Spiegels
*
Gekoppelte Verrie-
gelung/Entriege-
lung der TürenAus
⎯⎯OGekoppelt mit Motor-
schalterbetrieb
FunktionStandardeinstel-
lungKundenspezifische Ein-
stellung
An Schlüssel (einschl. mecha-
nischer Schlüssel
*) gekop-
pelte BedienungAusEin⎯⎯O
An Fernbedienung gekoppelte
BedienungAusEin⎯⎯O
An Fernbedienung gekoppel-
tes Bediensignal (Summer)
*EinAus⎯⎯O
FunktionStandardeinstel-
lungKundenspezifische Ein-
stellung
Empfindlichkeit des Lichtsen-
sorsStandard-2 bis 2O⎯O
Nachleuchtfunktion des
Scheinwerfers (Zeit bis zum
automatischen Erlöschen der
Scheinwerfer)
30 Sekunden
60 Sekunden
⎯⎯O90 Sekunden
120 Sekunden
FunktionStandardeinstel-
lungKundenspezifische Ein-
stellung
Begrüßungslicht*EinAus⎯⎯O
