TOYOTA YARIS HATCHBACK 2020 Betriebsanleitungen (in German)

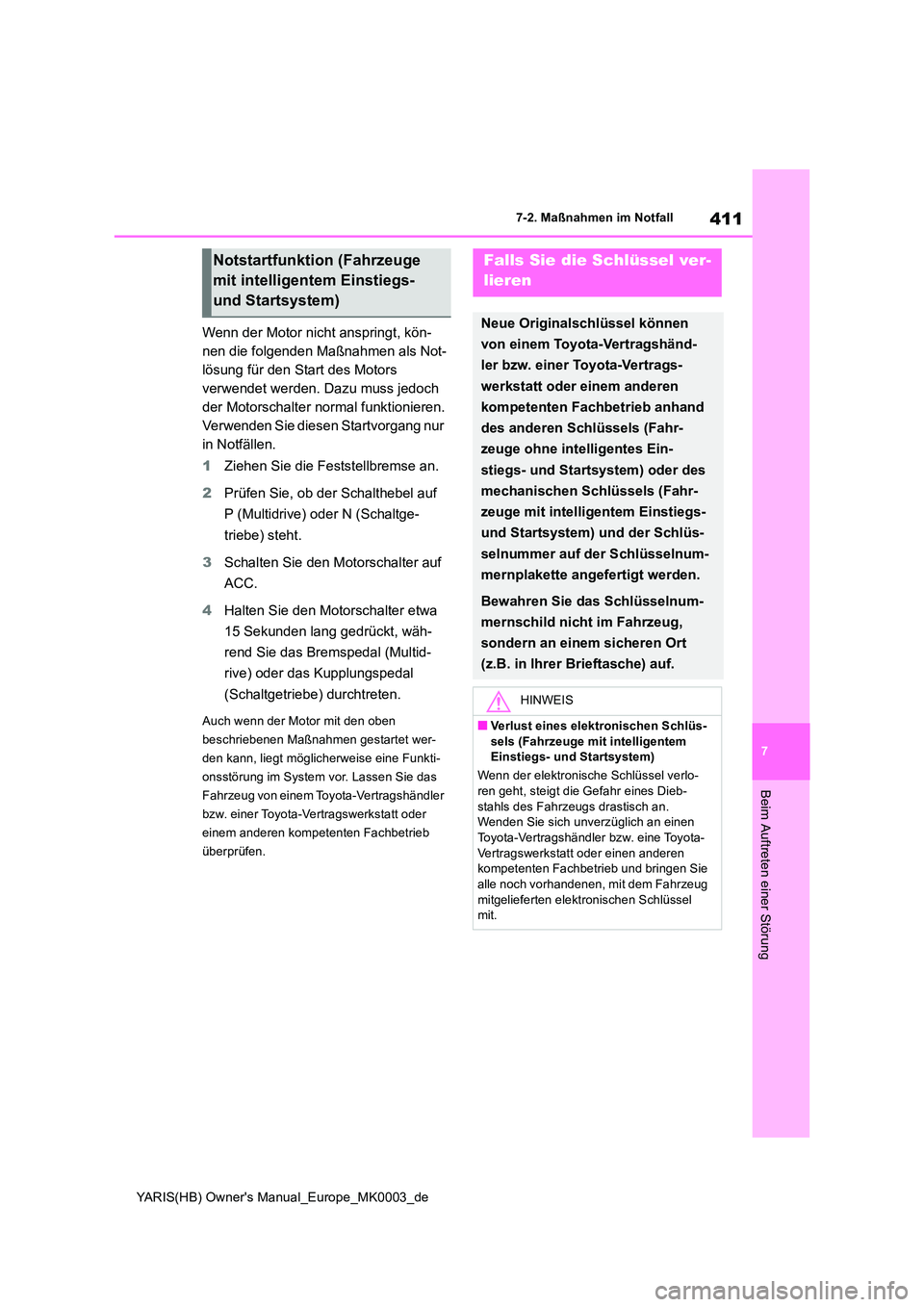

411
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Wenn der Motor nicht anspringt, kön-
nen die folgenden Maßnahmen als Not-
lösung für den Start des Motors
verwendet werden. Dazu muss jedoch
der Motorschalter normal funktionieren.
Verwenden Sie diesen Startvorgang nur
in Notfällen.
1 Ziehen Sie die Feststellbremse an.
2 Prüfen Sie, ob der Schalthebel auf
P (Multidrive) oder N (Schaltge-
triebe) steht.
3 Schalten Sie den Motorschalter auf
ACC.
4 Halten Sie den Motorschalter etwa
15 Sekunden lang gedrückt, wäh-
rend Sie das Bremspedal (Multid-
rive) oder das Kupplungspedal
(Schaltgetriebe) durchtreten.
Auch wenn der Motor mit den oben
beschriebenen Maßnahmen gestartet wer-
den kann, liegt möglicherweise eine Funkti-
onsstörung im System vor. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb
überprüfen.
Notstartfunktion (Fahrzeuge
mit intelligentem Einstiegs-
und Startsystem)
Falls Sie die Schlüssel ver-
lieren
Neue Originalschlüssel können
von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen
kompetenten Fachbetrieb anhand
des anderen Schlüssels (Fahr-
zeuge ohne intelligentes Ein-
stiegs- und Startsystem) oder des
mechanischen Schlüssels (Fahr-
zeuge mit intelligentem Einstiegs-
und Startsystem) und der Schlüs-
selnummer auf der Schlüsselnum-
mernplakette angefertigt werden.
Bewahren Sie das Schlüsselnum-
mernschild nicht im Fahrzeug,
sondern an einem sicheren Ort
(z.B. in Ihrer Brieftasche) auf.
HINWEIS
■Verlust eines elektronischen Schlüs- sels (Fahrzeuge mit intelligentem Einstiegs- und Startsystem)
Wenn der elektronische Schlüssel verlo-
ren geht, steigt die Gefahr eines Dieb- stahls des Fahrzeugs drastisch an. Wenden Sie sich unverzüglich an einen
Toyota-Vertragshändler bzw. eine Toyota- Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb und bringen Sie
alle noch vorhandenen, mit dem Fahrzeug mitgelieferten elektronischen Schlüssel mit.

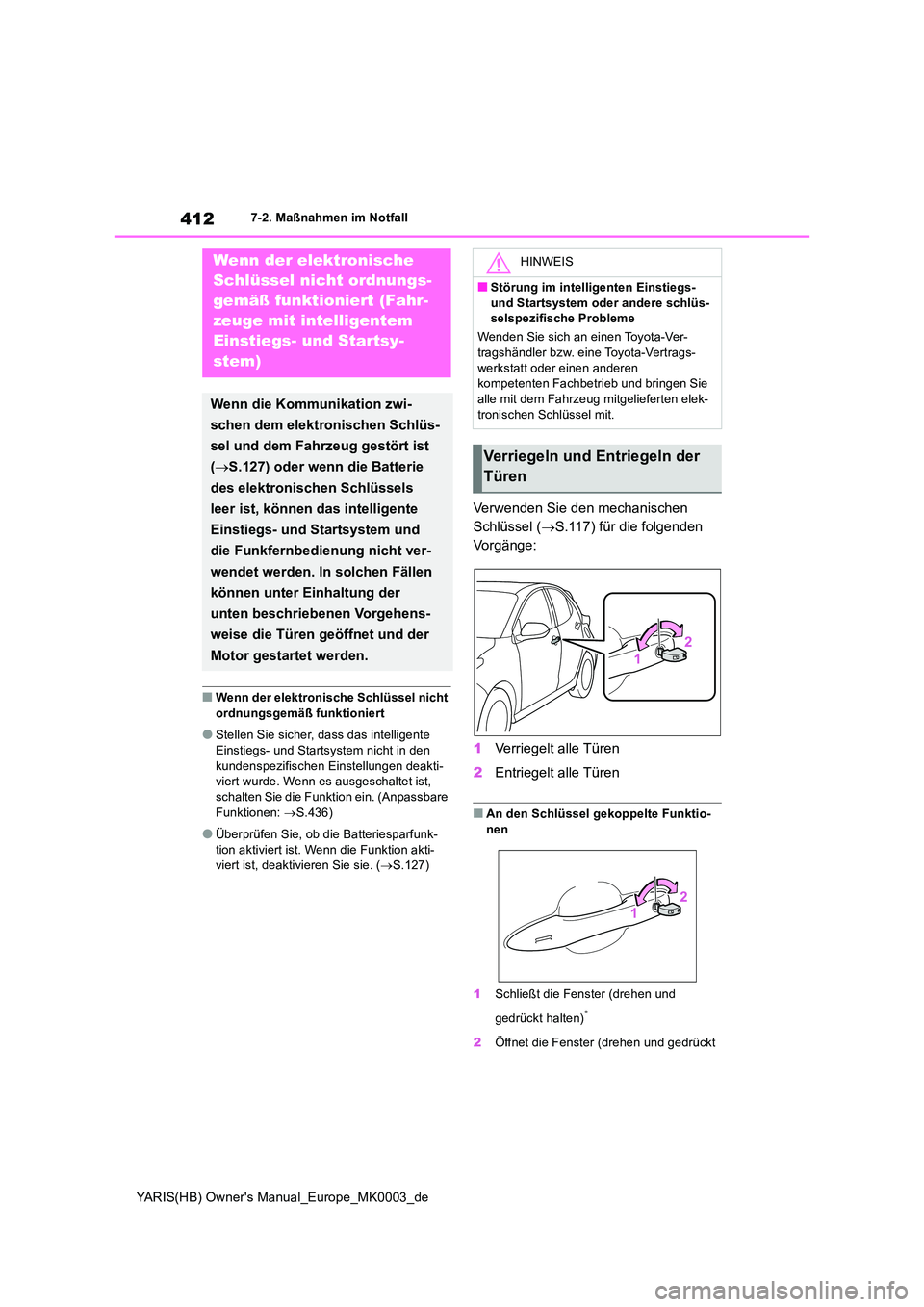

412
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
■Wenn der elektronische Schlüssel nicht
ordnungsgemäß funktioniert
●Stellen Sie sicher, dass das intelligente
Einstiegs- und Startsystem nicht in den kundenspezifischen Einstellungen deakti-viert wurde. Wenn es ausgeschaltet ist,
schalten Sie die Funktion ein. (Anpassbare Funktionen: →S.436)
●Überprüfen Sie, ob die Batteriesparfunk- tion aktiviert ist. Wenn die Funktion akti-viert ist, deaktivieren Sie sie. ( →S.127)
Verwenden Sie den mechanischen
Schlüssel ( →S.117) für die folgenden
Vorgänge:
1 Verriegelt alle Türen
2 Entriegelt alle Türen
■An den Schlüssel gekoppelte Funktio-
nen
1 Schließt die Fenster (drehen und
gedrückt halten)*
2 Öffnet die Fenster (drehen und gedrückt
Wenn der elektronische
Schlüssel nicht ordnungs-
gemäß funktioniert (Fahr-
zeuge mit intelligentem
Einstiegs- und Startsy-
stem)
Wenn die Kommunikation zwi-
schen dem elektronischen Schlüs-
sel und dem Fahrzeug gestört ist
( →S.127) oder wenn die Batterie
des elektronischen Schlüssels
leer ist, können das intelligente
Einstiegs- und Startsystem und
die Funkfernbedienung nicht ver-
wendet werden. In solchen Fällen
können unter Einhaltung der
unten beschriebenen Vorgehens-
weise die Türen geöffnet und der
Motor gestartet werden.
HINWEIS
■Störung im intelligenten Einstiegs-
und Startsystem oder andere schlüs- selspezifische Probleme
Wenden Sie sich an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb und bringen Sie alle mit dem Fahrzeug mitgelieferten elek-
tronischen Schlüssel mit.
Verriegeln und Entriegeln der
Türen

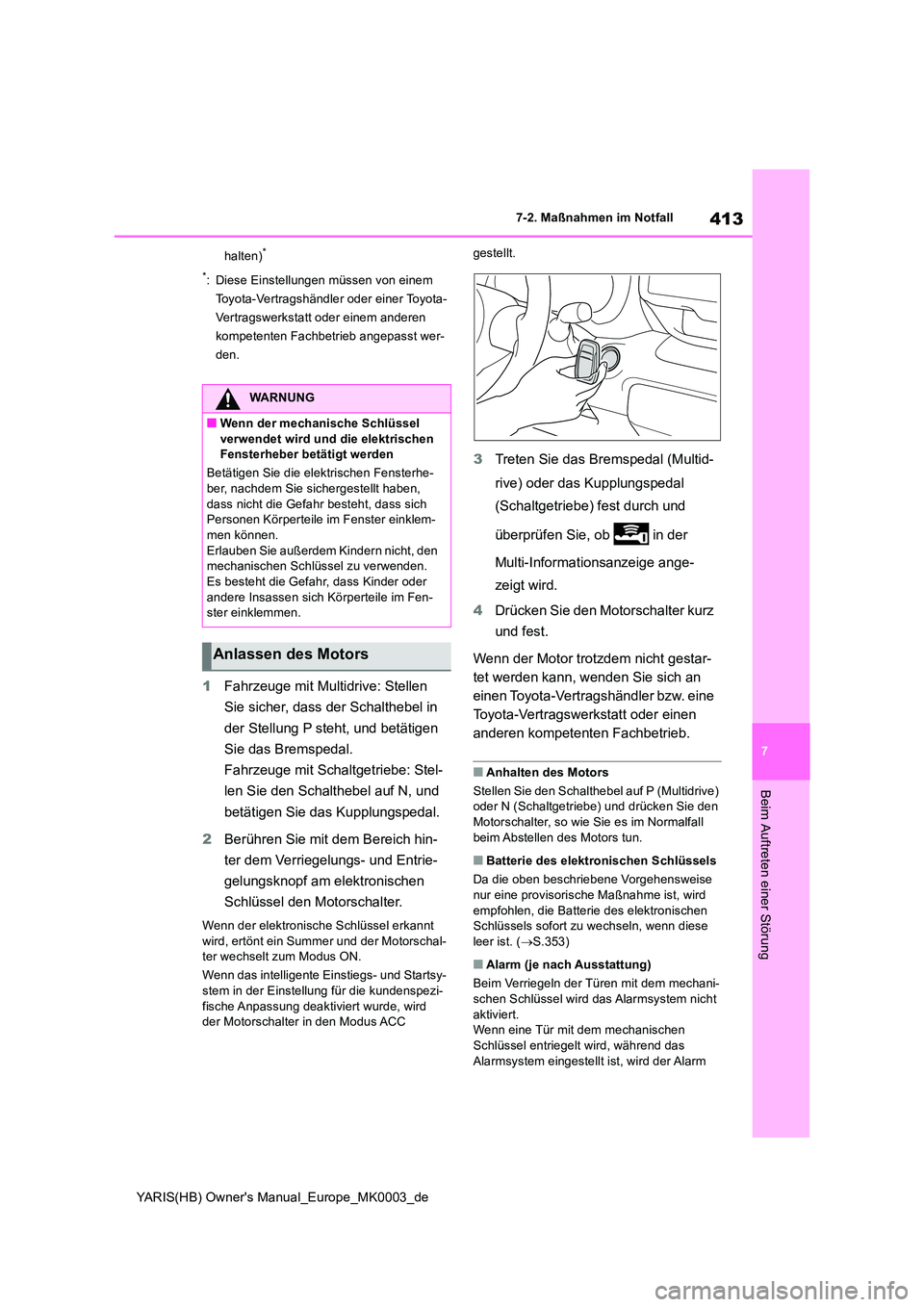

413
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
halten)*
*: Diese Einstellungen müssen von einem
Toyota-Vertragshändler oder einer Toyota-
Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb angepasst wer-
den.
1 Fahrzeuge mit Multidrive: Stellen
Sie sicher, dass der Schalthebel in
der Stellung P steht, und betätigen
Sie das Bremspedal.
Fahrzeuge mit Schaltgetriebe: Stel-
len Sie den Schalthebel auf N, und
betätigen Sie das Kupplungspedal.
2 Berühren Sie mit dem Bereich hin-
ter dem Verriegelungs- und Entrie-
gelungsknopf am elektronischen
Schlüssel den Motorschalter.
Wenn der elektronische Schlüssel erkannt wird, ertönt ein Summer und der Motorschal-ter wechselt zum Modus ON.
Wenn das intelligente Einstiegs- und Startsy-
stem in der Einstellung für die kundenspezi- fische Anpassung deaktiviert wurde, wird der Motorschalter in den Modus ACC
gestellt.
3 Treten Sie das Bremspedal (Multid-
rive) oder das Kupplungspedal
(Schaltgetriebe) fest durch und
überprüfen Sie, ob in der
Multi-Informationsanzeige ange-
zeigt wird.
4 Drücken Sie den Motorschalter kurz
und fest.
Wenn der Motor trotzdem nicht gestar-
tet werden kann, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
■Anhalten des Motors
Stellen Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe) und drücken Sie den
Motorschalter, so wie Sie es im Normalfall beim Abstellen des Motors tun.
■Batterie des elektronischen Schlüssels
Da die oben beschriebene Vorgehensweise nur eine provisorische Maßnahme ist, wird
empfohlen, die Batterie des elektronischen Schlüssels sofort zu wechseln, wenn diese leer ist. ( →S.353)
■Alarm (je nach Ausstattung)
Beim Verriegeln der Türen mit dem mechani-
schen Schlüssel wird das Alarmsystem nicht aktiviert.Wenn eine Tür mit dem mechanischen
Schlüssel entriegelt wird, während das Alarmsystem eingestellt ist, wird der Alarm
WARNUNG
■Wenn der mechanische Schlüssel verwendet wird und die elektrischen Fensterheber betätigt werden
Betätigen Sie die elektrischen Fensterhe-
ber, nachdem Sie sichergestellt haben, dass nicht die Gefahr besteht, dass sich Personen Körperteile im Fenster einklem-
men können. Erlauben Sie außerdem Kindern nicht, den mechanischen Schlüssel zu verwenden.
Es besteht die Gefahr, dass Kinder oder andere Insassen sich Körperteile im Fen-ster einklemmen.
Anlassen des Motors

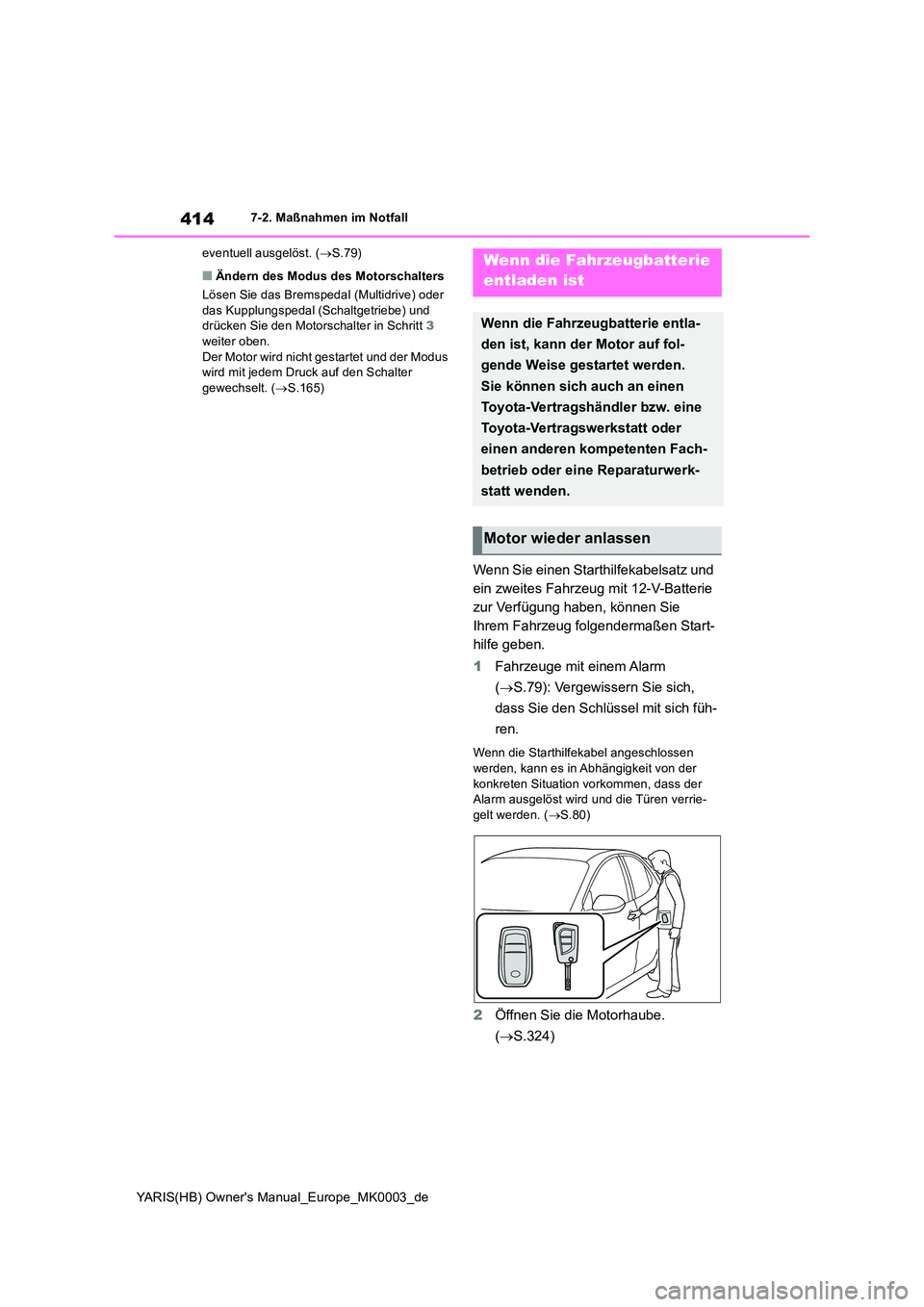

414
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
eventuell ausgelöst. ( →S.79)
■Ändern des Modus des Motorschalters
Lösen Sie das Bremspedal (Multidrive) oder das Kupplungspedal (Schaltgetriebe) und drücken Sie den Motorschalter in Schritt 3
weiter oben. Der Motor wird nicht gestartet und der Modus wird mit jedem Druck auf den Schalter
gewechselt. ( →S.165)
Wenn Sie einen Starthilfekabelsatz und
ein zweites Fahrzeug mit 12-V-Batterie
zur Verfügung haben, können Sie
Ihrem Fahrzeug folgendermaßen Start-
hilfe geben.
1 Fahrzeuge mit einem Alarm
( →S.79): Vergewissern Sie sich,
dass Sie den Schlüssel mit sich füh-
ren.
Wenn die Starthilfekabel angeschlossen werden, kann es in Abhängigkeit von der
konkreten Situation vorkommen, dass der Alarm ausgelöst wird und die Türen verrie-gelt werden. ( →S.80)
2Öffnen Sie die Motorhaube.
( →S.324)
Wenn die Fahrzeugbatterie
entladen ist
Wenn die Fahrzeugbatterie entla-
den ist, kann der Motor auf fol-
gende Weise gestartet werden.
Sie können sich auch an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fach-
betrieb oder eine Reparaturwerk-
statt wenden.
Motor wieder anlassen

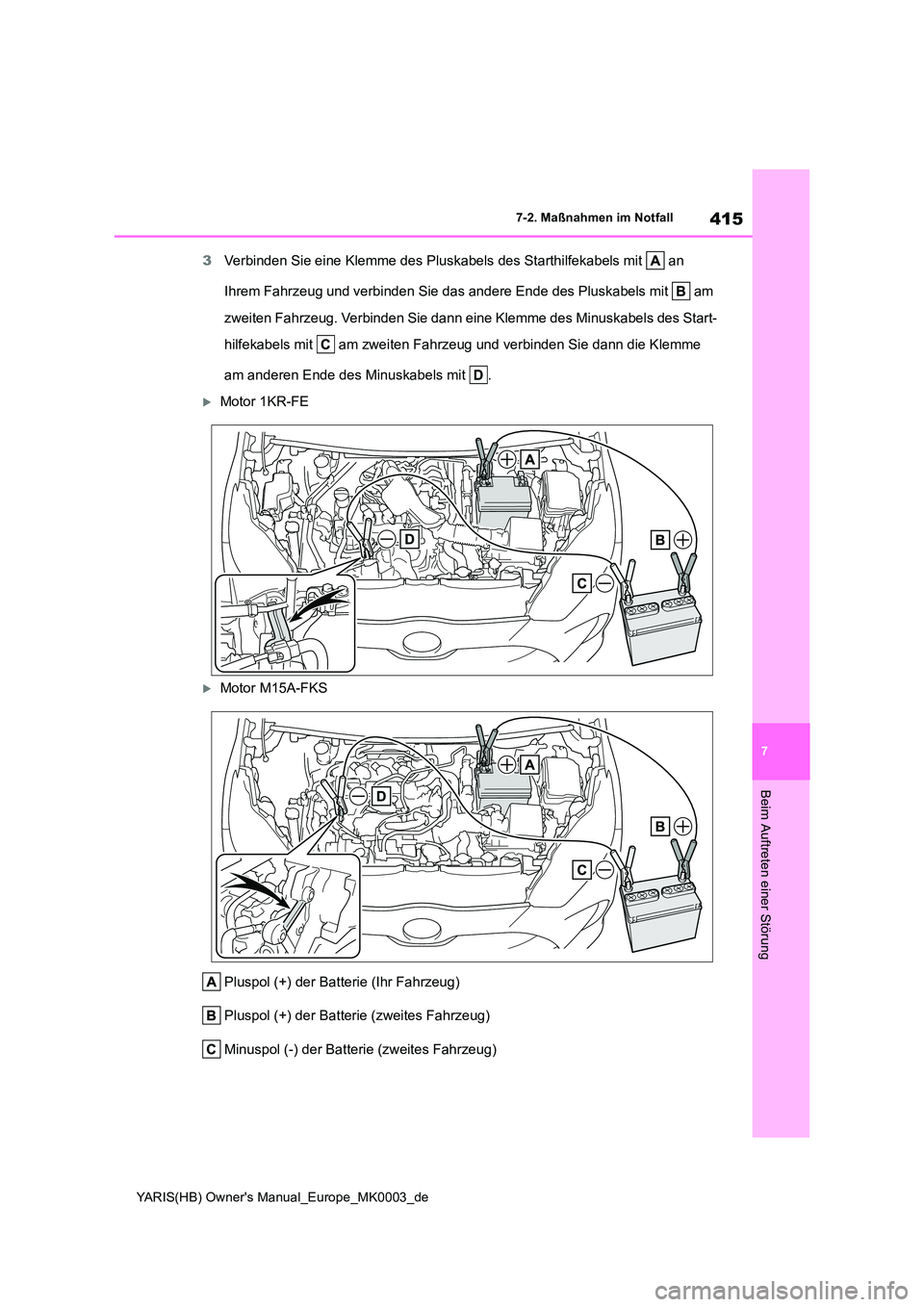

415
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
3Verbinden Sie eine Klemme des Pluskabels des Starthilfekabels mit an
Ihrem Fahrzeug und verbinden Sie das andere Ende des Pluskabels mit am
zweiten Fahrzeug. Verbinden Sie dann eine Klemme des Minuskabels des Start-
hilfekabels mit am zweiten Fahrzeug und verbinden Sie dann die Klemme
am anderen Ende des Minuskabels mit .
Motor 1KR-FE
Motor M15A-FKS
Pluspol (+) der Batterie (Ihr Fahrzeug)
Pluspol (+) der Batterie (zweites Fahrzeug)
Minuspol (-) der Batterie (zweites Fahrzeug)

416
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall

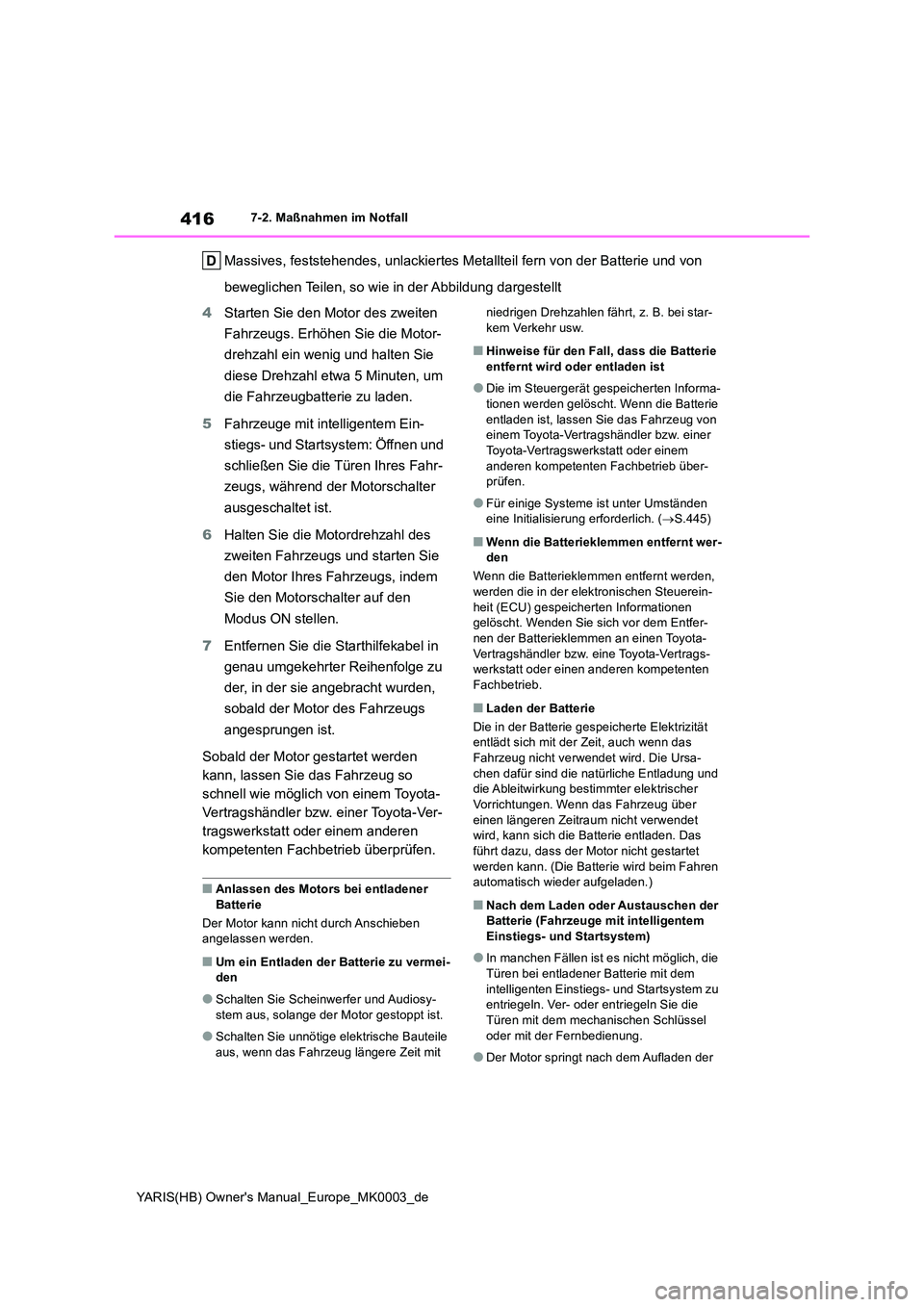

Massives, feststehendes, unlackiertes Metallteil fern von der Batterie und von
beweglichen Teilen, so wie in der Abbildung dargestellt
4 Starten Sie den Motor des zweiten
Fahrzeugs. Erhöhen Sie die Motor-
drehzahl ein wenig und halten Sie
diese Drehzahl etwa 5 Minuten, um
die Fahrzeugbatterie zu laden.
5 Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem: Öffnen und
schließen Sie die Türen Ihres Fahr-
zeugs, während der Motorschalter
ausgeschaltet ist.
6 Halten Sie die Motordrehzahl des
zweiten Fahrzeugs und starten Sie
den Motor Ihres Fahrzeugs, indem
Sie den Motorschalter auf den
Modus ON stellen.
7 Entfernen Sie die Starthilfekabel in
genau umgekehrter Reihenfolge zu
der, in der sie angebracht wurden,
sobald der Motor des Fahrzeugs
angesprungen ist.
Sobald der Motor gestartet werden
kann, lassen Sie das Fahrzeug so
schnell wie möglich von einem Toyota-
Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
■Anlassen des Motors bei entladener
Batterie
Der Motor kann nicht durch Anschieben angelassen werden.
■Um ein Entladen der Batterie zu vermei-den
●Schalten Sie Scheinwerfer und Audiosy-
stem aus, solange der Motor gestoppt ist.
●Schalten Sie unnötige elektrische Bauteile
aus, wenn das Fahrzeug längere Zeit mit
niedrigen Drehzahlen fährt, z. B. bei star-
kem Verkehr usw.
■Hinweise für den Fall, dass die Batterie entfernt wird oder entladen ist
●Die im Steuergerät gespeicherten Informa-tionen werden gelöscht. Wenn die Batterie
entladen ist, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb über- prüfen.
●Für einige Systeme ist unter Umständen eine Initialisierung erforderlich. ( →S.445)
■Wenn die Batterieklemmen entfernt wer- den
Wenn die Batterieklemmen entfernt werden,
werden die in der elektronischen Steuerein- heit (ECU) gespeicherten Informationen gelöscht. Wenden Sie sich vor dem Entfer-
nen der Batterieklemmen an einen Toyota- Vertragshändler bzw. eine Toyota-Vertrags-werkstatt oder einen anderen kompetenten
Fachbetrieb.
■Laden der Batterie
Die in der Batterie ges peicherte Elektrizität entlädt sich mit der Zeit, auch wenn das Fahrzeug nicht verwendet wird. Die Ursa-
chen dafür sind die natürliche Entladung und die Ableitwirkung bestimmter elektrischer Vorrichtungen. Wenn das Fahrzeug über
einen längeren Zeitraum nicht verwendet wird, kann sich die Batterie entladen. Das führt dazu, dass der Motor nicht gestartet
werden kann. (Die Batterie wird beim Fahren automatisch wieder aufgeladen.)
■Nach dem Laden oder Austauschen der Batterie (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem)
●In manchen Fällen ist es nicht möglich, die
Türen bei entladener Batterie mit dem intelligenten Einstiegs- und Startsystem zu entriegeln. Ver- oder entriegeln Sie die
Türen mit dem mechanischen Schlüssel oder mit der Fernbedienung.
●Der Motor springt nach dem Aufladen der

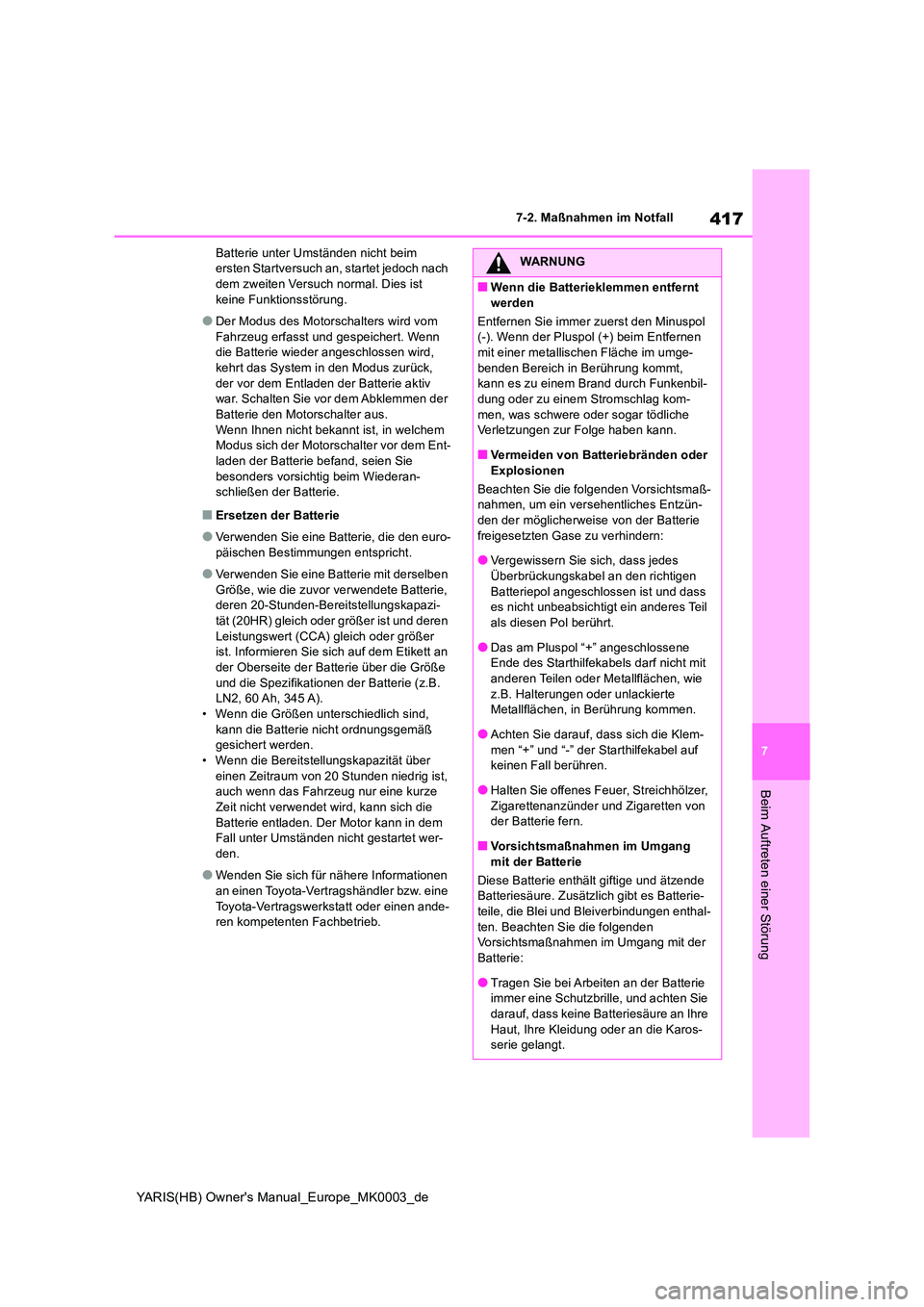

417
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Batterie unter Umständen nicht beim ersten Startversuch an, startet jedoch nach dem zweiten Versuch normal. Dies ist
keine Funktionsstörung.
●Der Modus des Motorschalters wird vom
Fahrzeug erfasst und gespeichert. Wenn die Batterie wieder angeschlossen wird, kehrt das System in den Modus zurück,
der vor dem Entladen der Batterie aktiv war. Schalten Sie vor dem Abklemmen der Batterie den Motorschalter aus.
Wenn Ihnen nicht bekannt ist, in welchem Modus sich der Motorschalter vor dem Ent-laden der Batterie befand, seien Sie
besonders vorsichtig beim Wiederan- schließen der Batterie.
■Ersetzen der Batterie
●Verwenden Sie eine Batterie, die den euro-päischen Bestimmungen entspricht.
●Verwenden Sie eine Batterie mit derselben Größe, wie die zuvor verwendete Batterie, deren 20-Stunden-Bereitstellungskapazi-
tät (20HR) gleich oder größer ist und deren Leistungswert (CCA) gleich oder größer ist. Informieren Sie sich auf dem Etikett an
der Oberseite der Batterie über die Größe und die Spezifikationen der Batterie (z.B. LN2, 60 Ah, 345 A).
• Wenn die Größen unterschiedlich sind, kann die Batterie nicht ordnungsgemäß gesichert werden.
• Wenn die Bereitstellungskapazität über einen Zeitraum von 20 Stunden niedrig ist, auch wenn das Fahrzeug nur eine kurze
Zeit nicht verwendet wird, kann sich die Batterie entladen. Der Motor kann in dem Fall unter Umständen nicht gestartet wer-
den.
●Wenden Sie sich für nähere Informationen
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-ren kompetenten Fachbetrieb.
WARNUNG
■Wenn die Batterieklemmen entfernt
werden
Entfernen Sie immer zuerst den Minuspol (-). Wenn der Pluspol (+) beim Entfernen mit einer metallischen Fläche im umge-
benden Bereich in Berührung kommt, kann es zu einem Brand durch Funkenbil-dung oder zu einem Stromschlag kom-
men, was schwere oder sogar tödliche Verletzungen zur Folge haben kann.
■Vermeiden von Batteriebränden oder
Explosionen
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um ein versehentliches Entzün-den der möglicherweise von der Batterie
freigesetzten Gase zu verhindern:
●Vergewissern Sie sich, dass jedes Überbrückungskabel an den richtigen
Batteriepol angeschlossen ist und dass es nicht unbeabsichtigt ein anderes Teil als diesen Pol berührt.
●Das am Pluspol “+” angeschlossene Ende des Starthilfekabels darf nicht mit anderen Teilen oder Metallflächen, wie
z.B. Halterungen oder unlackierte Metallflächen, in Berührung kommen.
●Achten Sie darauf, dass sich die Klem-men “+” und “-” der Starthilfekabel auf keinen Fall berühren.
●Halten Sie offenes Feuer, Streichhölzer, Zigarettenanzünder und Zigaretten von der Batterie fern.
■Vorsichtsmaßnahmen im Umgang mit der Batterie
Diese Batterie enthält giftige und ätzende Batteriesäure. Zusätzlich gibt es Batterie-
teile, die Blei und Bleiverbindungen enthal- ten. Beachten Sie die folgenden Vorsichtsmaßnahmen im Umgang mit der
Batterie:
●Tragen Sie bei Arbeiten an der Batterie immer eine Schutzbrille, und achten Sie
darauf, dass keine Batteriesäure an Ihre Haut, Ihre Kleidung oder an die Karos-serie gelangt.

418
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
1Stoppen Sie das Fahrzeug an einer
sicheren Stelle, schalten Sie die Kli-
maanlage aus und stellen Sie dann
den Motor ab.
2 Wenn Sie Dampf sehen: Öffnen Sie
vorsichtig die Motorhaube, wenn
der Dampf abgezogen ist.
Wenn Sie keinen Dampf sehen: Öff-
nen Sie vorsichtig die Motorhaube.
3 Nachdem der Motor ausreichend
abgekühlt ist, überprüfen Sie den
Kühlerblock (Kühler) auf Undichtig-
keiten.

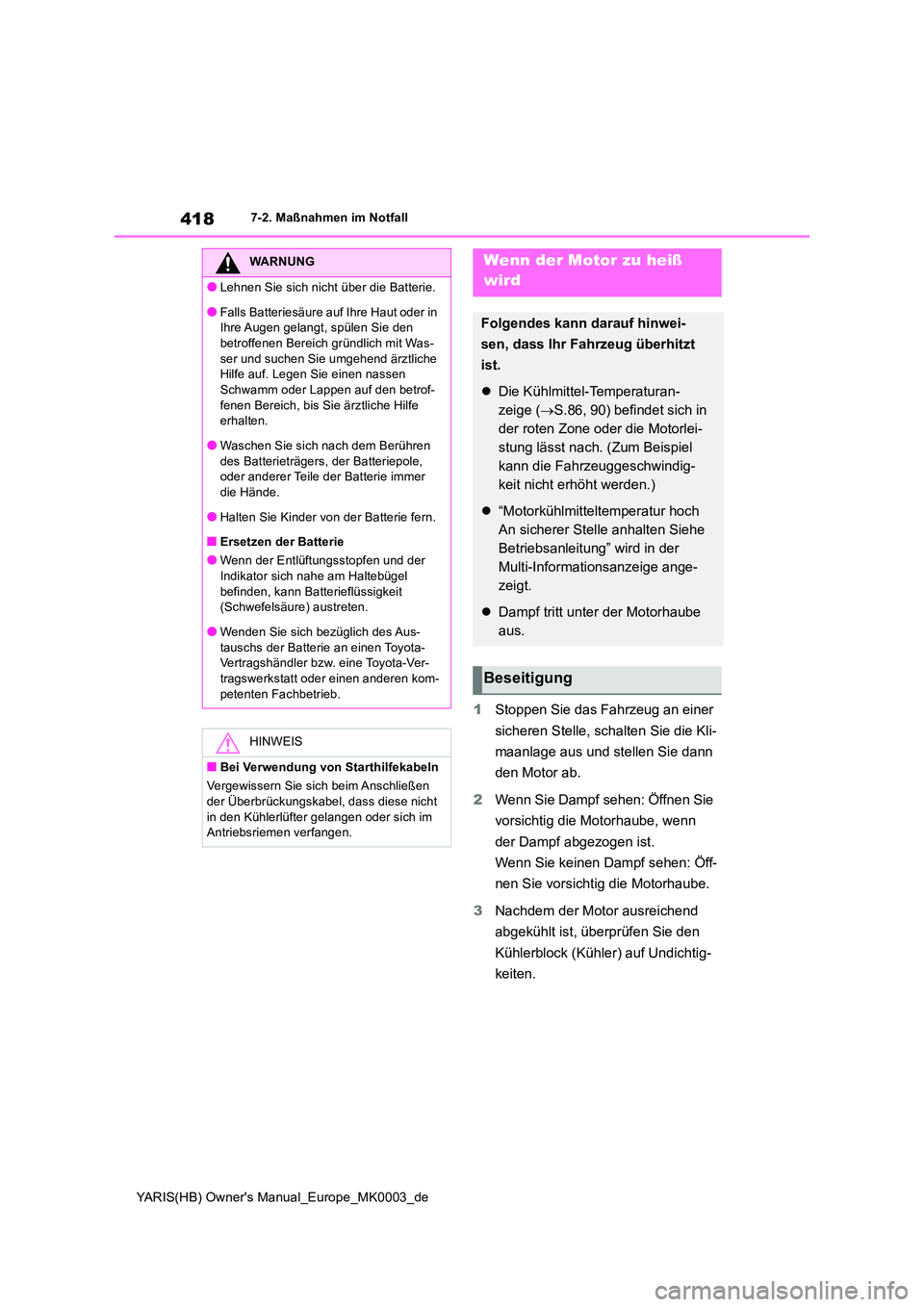

WARNUNG
●Lehnen Sie sich nicht über die Batterie.
●Falls Batteriesäure auf Ihre Haut oder in Ihre Augen gelangt, spülen Sie den betroffenen Bereich gründlich mit Was-
ser und suchen Sie umgehend ärztliche Hilfe auf. Legen Sie einen nassen Schwamm oder Lappen auf den betrof-
fenen Bereich, bis Sie ärztliche Hilfe erhalten.
●Waschen Sie sich nach dem Berühren
des Batterieträgers, der Batteriepole, oder anderer Teile der Batterie immer die Hände.
●Halten Sie Kinder von der Batterie fern.
■Ersetzen der Batterie
●Wenn der Entlüftungsstopfen und der Indikator sich nahe am Haltebügel
befinden, kann Batterieflüssigkeit (Schwefelsäure) austreten.
●Wenden Sie sich bezüglich des Aus-
tauschs der Batterie an einen Toyota- Vertragshändler bzw. eine Toyota-Ver-tragswerkstatt oder einen anderen kom-
petenten Fachbetrieb.
HINWEIS
■Bei Verwendung von Starthilfekabeln
Vergewissern Sie sich beim Anschließen der Überbrückungskabel, dass diese nicht
in den Kühlerlüfter gelangen oder sich im Antriebsriemen verfangen.
Wenn der Motor zu heiß
wird
Folgendes kann darauf hinwei-
sen, dass Ihr Fahrzeug überhitzt
ist.
z Die Kühlmittel-Temperaturan-
zeige ( →S.86, 90) befindet sich in
der roten Zone oder die Motorlei-
stung lässt nach. (Zum Beispiel
kann die Fahrzeuggeschwindig-
keit nicht erhöht werden.)
z “Motorkühlmitteltemperatur hoch
An sicherer Stelle anhalten Siehe
Betriebsanleitung” wird in der
Multi-Informationsanzeige ange-
zeigt.
z Dampf tritt unter der Motorhaube
aus.
Beseitigung

419
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

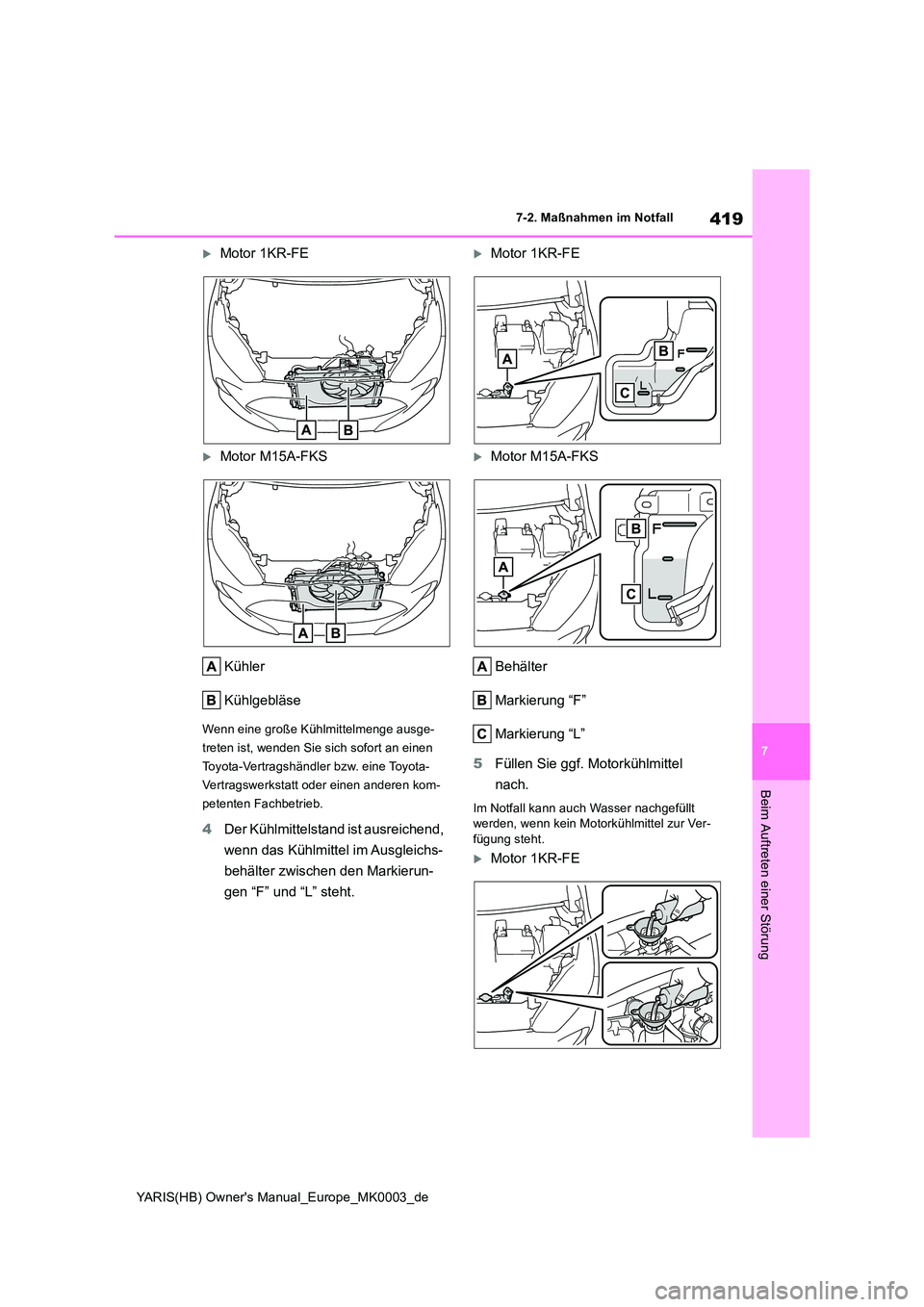

Motor 1KR-FE
Motor M15A-FKS
Kühler
Kühlgebläse
Wenn eine große Kühlmittelmenge ausge-
treten ist, wenden Sie sich sofort an einen
Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kom-
petenten Fachbetrieb.
4 Der Kühlmittelstand ist ausreichend,
wenn das Kühlmittel im Ausgleichs-
behälter zwischen den Markierun-
gen “F” und “L” steht.
Motor 1KR-FE
Motor M15A-FKS
Behälter
Markierung “F”
Markierung “L”
5 Füllen Sie ggf. Motorkühlmittel
nach.
Im Notfall kann auch Wasser nachgefüllt werden, wenn kein Motorkühlmittel zur Ver-fügung steht.
Motor 1KR-FE

420
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall

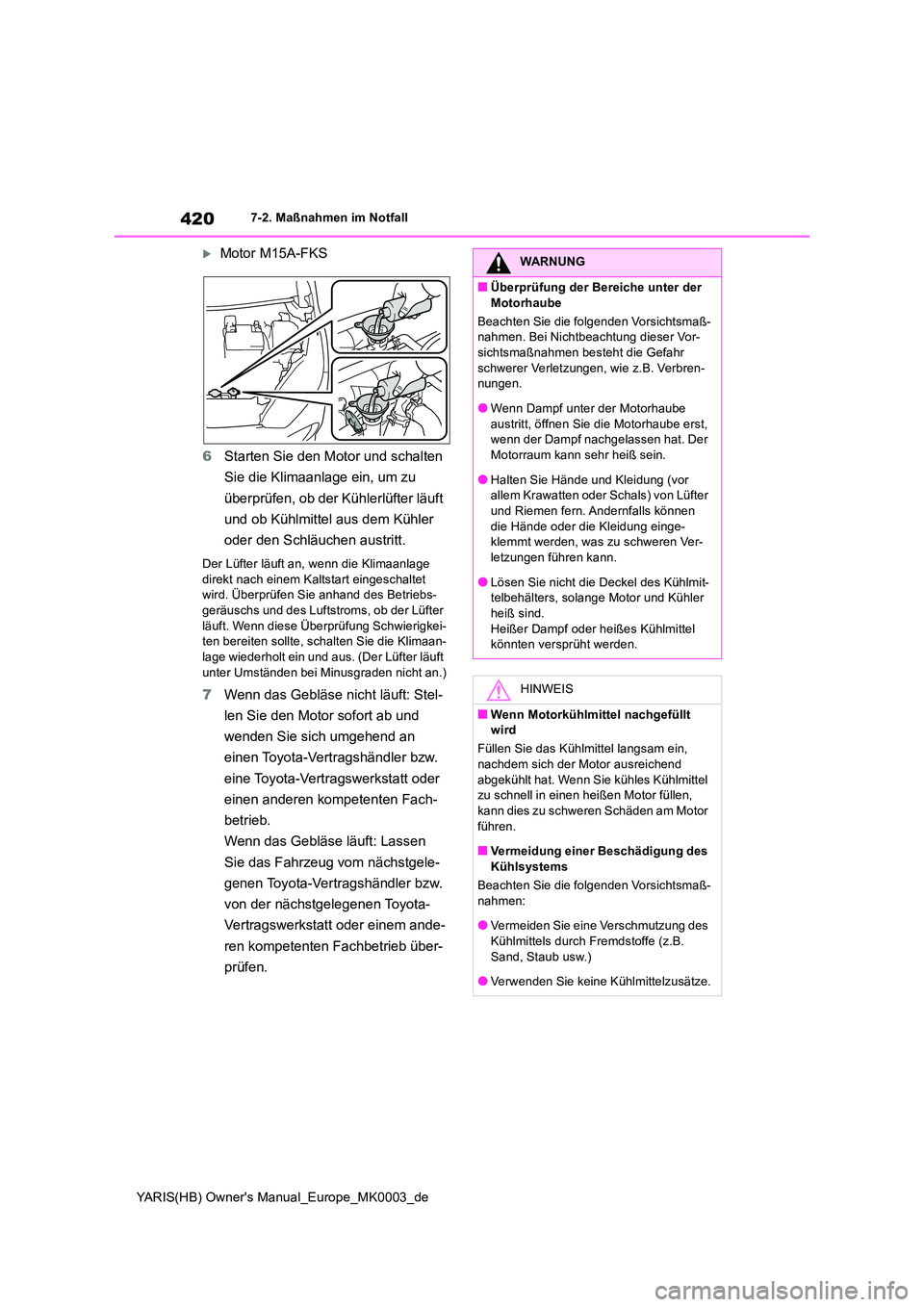

Motor M15A-FKS
6 Starten Sie den Motor und schalten
Sie die Klimaanlage ein, um zu
überprüfen, ob der Kühlerlüfter läuft
und ob Kühlmittel aus dem Kühler
oder den Schläuchen austritt.
Der Lüfter läuft an, wenn die Klimaanlage
direkt nach einem Kaltstart eingeschaltet wird. Überprüfen Sie anhand des Betriebs-geräuschs und des Luftstroms, ob der Lüfter
läuft. Wenn diese Überprüfung Schwierigkei- ten bereiten sollte, schalten Sie die Klimaan-lage wiederholt ein und aus. (Der Lüfter läuft
unter Umständen bei Minusgraden nicht an.)
7 Wenn das Gebläse nicht läuft: Stel-
len Sie den Motor sofort ab und
wenden Sie sich umgehend an
einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fach-
betrieb.
Wenn das Gebläse läuft: Lassen
Sie das Fahrzeug vom nächstgele-
genen Toyota-Vertragshändler bzw.
von der nächstgelegenen Toyota-
Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb über-
prüfen.
WARNUNG
■Überprüfung der Bereiche unter der
Motorhaube
Beachten Sie die folgenden Vorsichtsmaß- nahmen. Bei Nichtbeachtung dieser Vor-sichtsmaßnahmen besteht die Gefahr
schwerer Verletzungen, wie z.B. Verbren- nungen.
●Wenn Dampf unter der Motorhaube
austritt, öffnen Sie die Motorhaube erst, wenn der Dampf nachgelassen hat. Der Motorraum kann sehr heiß sein.
●Halten Sie Hände und Kleidung (vor allem Krawatten oder Schals) von Lüfter und Riemen fern. Andernfalls können
die Hände oder die Kleidung einge- klemmt werden, was zu schweren Ver-letzungen führen kann.
●Lösen Sie nicht die Deckel des Kühlmit-telbehälters, solange Motor und Kühler heiß sind.
Heißer Dampf oder heißes Kühlmittel könnten versprüht werden.
HINWEIS
■Wenn Motorkühlmittel nachgefüllt wird
Füllen Sie das Kühlmittel langsam ein, nachdem sich der Motor ausreichend
abgekühlt hat. Wenn Sie kühles Kühlmittel zu schnell in einen heißen Motor füllen, kann dies zu schweren Schäden am Motor
führen.
■Vermeidung einer Beschädigung des Kühlsystems
Beachten Sie die folgenden Vorsichtsmaß-
nahmen:
●Vermeiden Sie eine Verschmutzung des Kühlmittels durch Fremdstoffe (z.B.
Sand, Staub usw.)
●Verwenden Sie keine Kühlmittelzusätze.
