7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
1Stellen Sie den Motor ab. Ziehen
Sie die Feststellbremse an und stel-
len Sie den Schalthebel auf P (Mul-
tidrive) oder N (Schaltgetriebe).
2 Entfernen Sie Schlamm, Schnee
oder Sand vom Bereich um die Vor-
derräder.
3 Schieben Sie Holz, Steine oder
andere Materialien unter die Vorder-
räder, um die Traktion zu verbes-
sern.
4 Motor starten.
5 Stellen Sie den Schalthebel auf D
oder R (Multidrive) oder auf 1 oder
R (Schaltgetriebe) und lösen Sie die
Feststellbremse. Betätigen Sie
dann vorsichtig das Gaspedal.
■Wenn das Fahrzeug nicht problemlos befreit werden kann
Drücken Sie den Schalter , um TRC zu
deaktivieren.
In der Multi-Informationsanzeige wird eine
Meldung angezeigt.
Wenn sich das Fahrzeug
festfährt
Führen Sie die folgenden Schritte
aus, wenn die Räder durchdrehen
oder das Fahrzeug im Schlamm,
Schmutz oder Schnee stecken
bleibt.
Vorgehensweise
WARNUNG
■Wenn Sie versuchen, ein festgefahre-
nes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug durch Vor- und Zurückschaukeln zu befreien, stellen Sie sicher, dass der
Bereich um das Fahrz eug herum frei ist und Sie keine anderen Fahrzeuge, Gegen-stände oder Personen anfahren. Das
Fahrzeug kann auch einen Satz nach vorn oder hinten machen, wenn die Räder wie-der greifen. Seien Sie sehr vorsichtig.
■Beim Betätigen des Schalthebels
Betätigen Sie den Schalthebel nie, wenn das Gaspedal gedrückt ist.Dies kann zu einer unerwarteten schnellen
Beschleunigung des Fahrzeugs führen und Unfälle mit lebensgefährlichen Verlet-zungen verursachen.
HINWEIS
■Vermeidung von Schäden am Getriebe und an anderen Bauteilen
●Vermeiden Sie ein Durchdrehen der
Vorderräder und treten Sie das Gaspe- dal nicht mehr als nötig durch.
●Wenn das Fahrzeug trotz dieser Maß-
nahmen nicht freikommt, muss es abge- schleppt werden.

422
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall

8

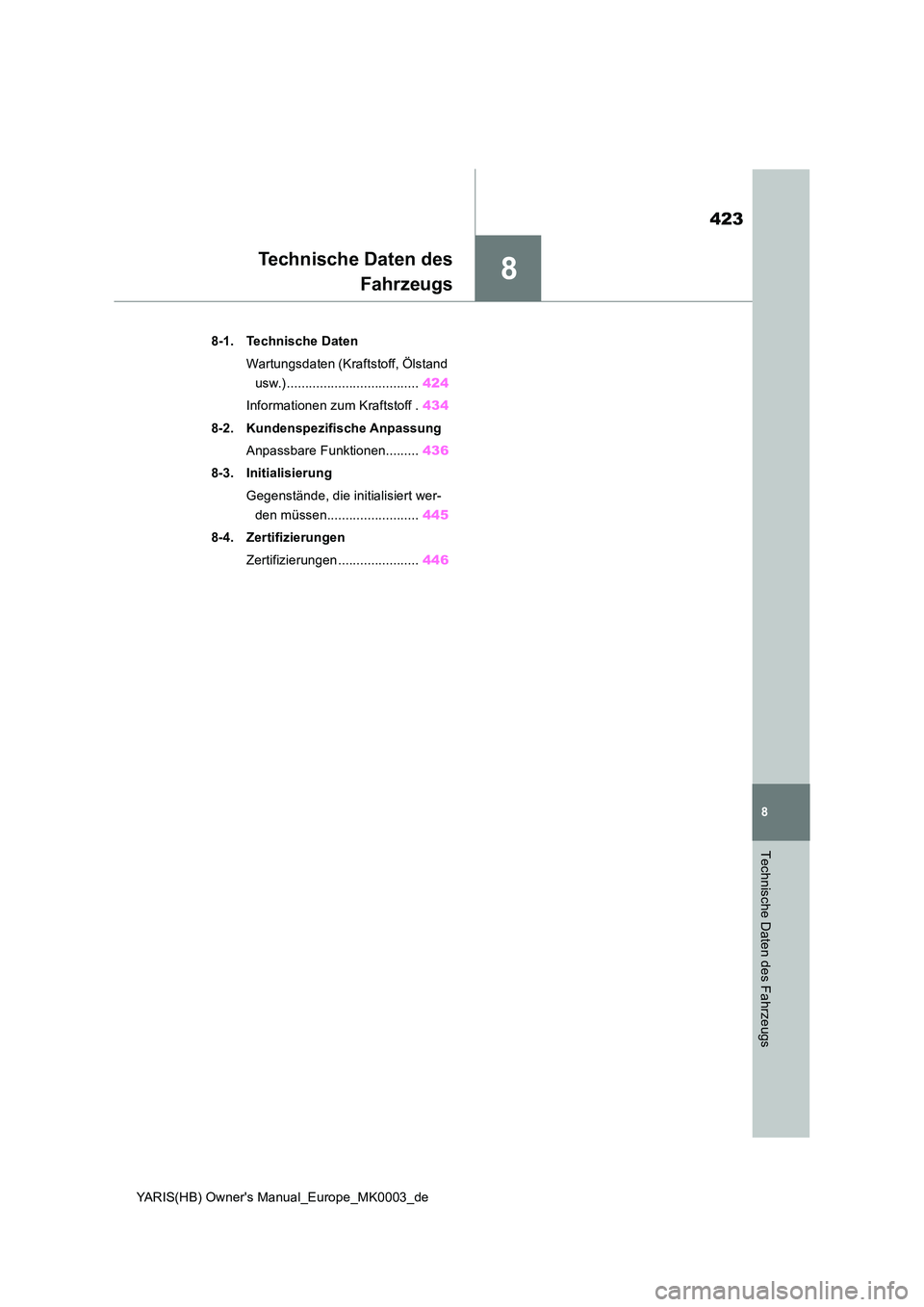

423
YARIS(HB) Owner's Manual_Europe_MK0003_de
8
Technische Daten des Fahrzeugs
Technische Daten des
Fahrzeugs
8-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand
usw.) .................................... 424
Informationen zum Kraftstoff . 434
8-2. Kundenspezifische Anpassung
Anpassbare Funktionen......... 436
8-3. Initialisierung
Gegenstände, die initialisiert wer-
den müssen......................... 445
8-4. Zertifizierungen
Zertifizierungen ...................... 446

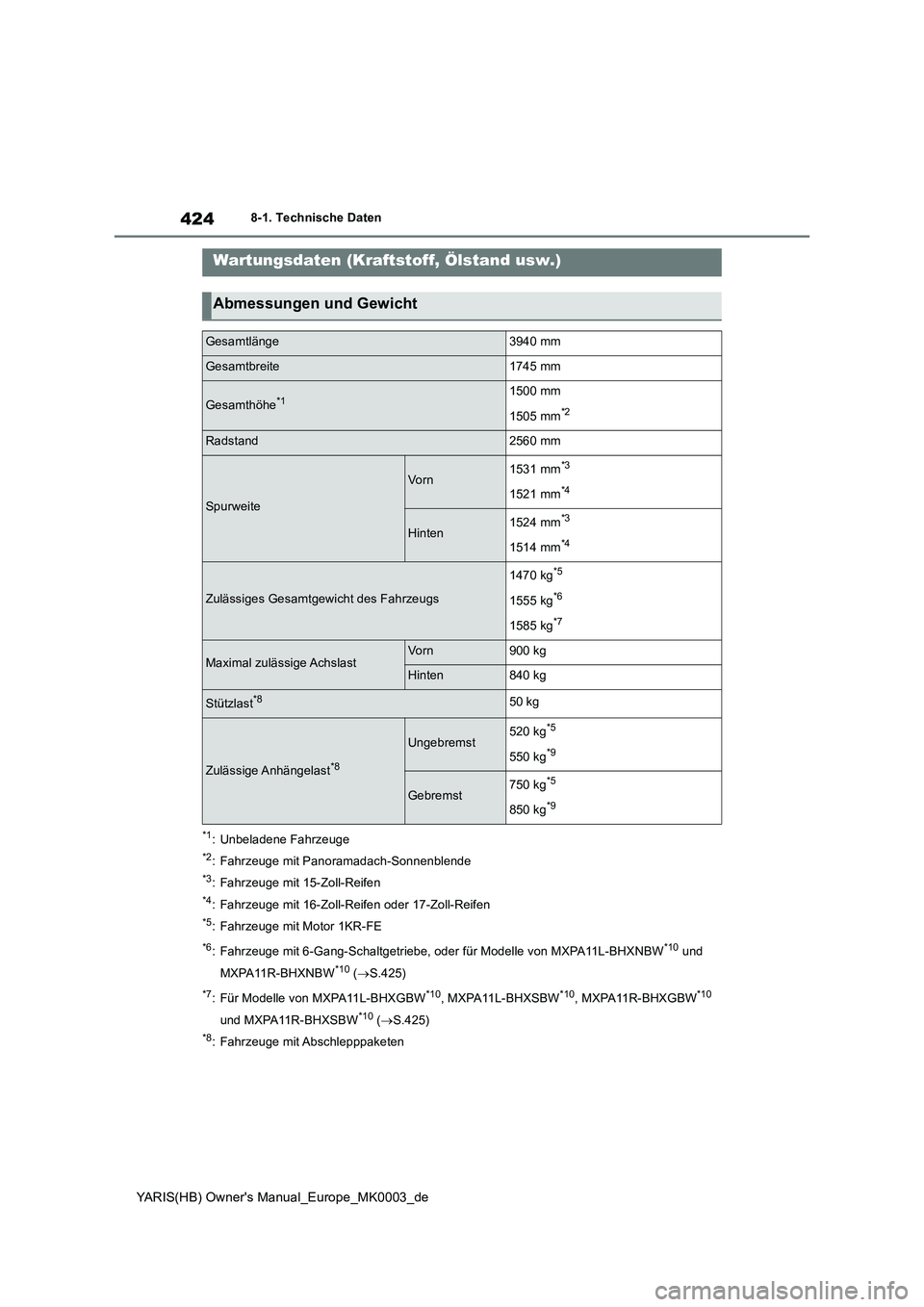

424
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
8-1.Techn is che Daten
*1: Unbeladene Fahrzeuge
*2: Fahrzeuge mit Panoramadach-Sonnenblende
*3: Fahrzeuge mit 15-Zoll-Reifen
*4: Fahrzeuge mit 16-Zoll-Reifen oder 17-Zoll-Reifen
*5: Fahrzeuge mit Motor 1KR-FE
*6: Fahrzeuge mit 6-Gang-Schaltgetriebe, oder für Modelle von MXPA11L-BHXNBW*10 und
MXPA11R-BHXNBW
*10 (→S.425)
*7: Für Modelle von MXPA11L-BHXGBW*10, MXPA11L-BHXSBW*10, MXPA11R-BHXGBW*10
und MXPA11R-BHXSBW
*10 (→S.425)
*8: Fahrzeuge mit Abschlepppaketen
Wartungsdaten (Kraftstoff, Ölstand usw.)
Abmessungen und Gewicht
Gesamtlänge3940 mm
Gesamtbreite1745 mm
Gesamthöhe*11500 mm
1505 mm
*2
Radstand2560 mm
Spurweite
Vo rn1531 mm*3
1521 mm*4
Hinten1524 mm*3
1514 mm*4
Zulässiges Gesamtgewicht des Fahrzeugs
1470 kg*5
1555 kg*6
1585 kg*7
Maximal zulässige AchslastVo rn900 kg
Hinten840 kg
Stützlast*850 kg
Zulässige Anhängelast*8
Ungebremst520 kg*5
550 kg*9
Gebremst750 kg*5
850 kg*9

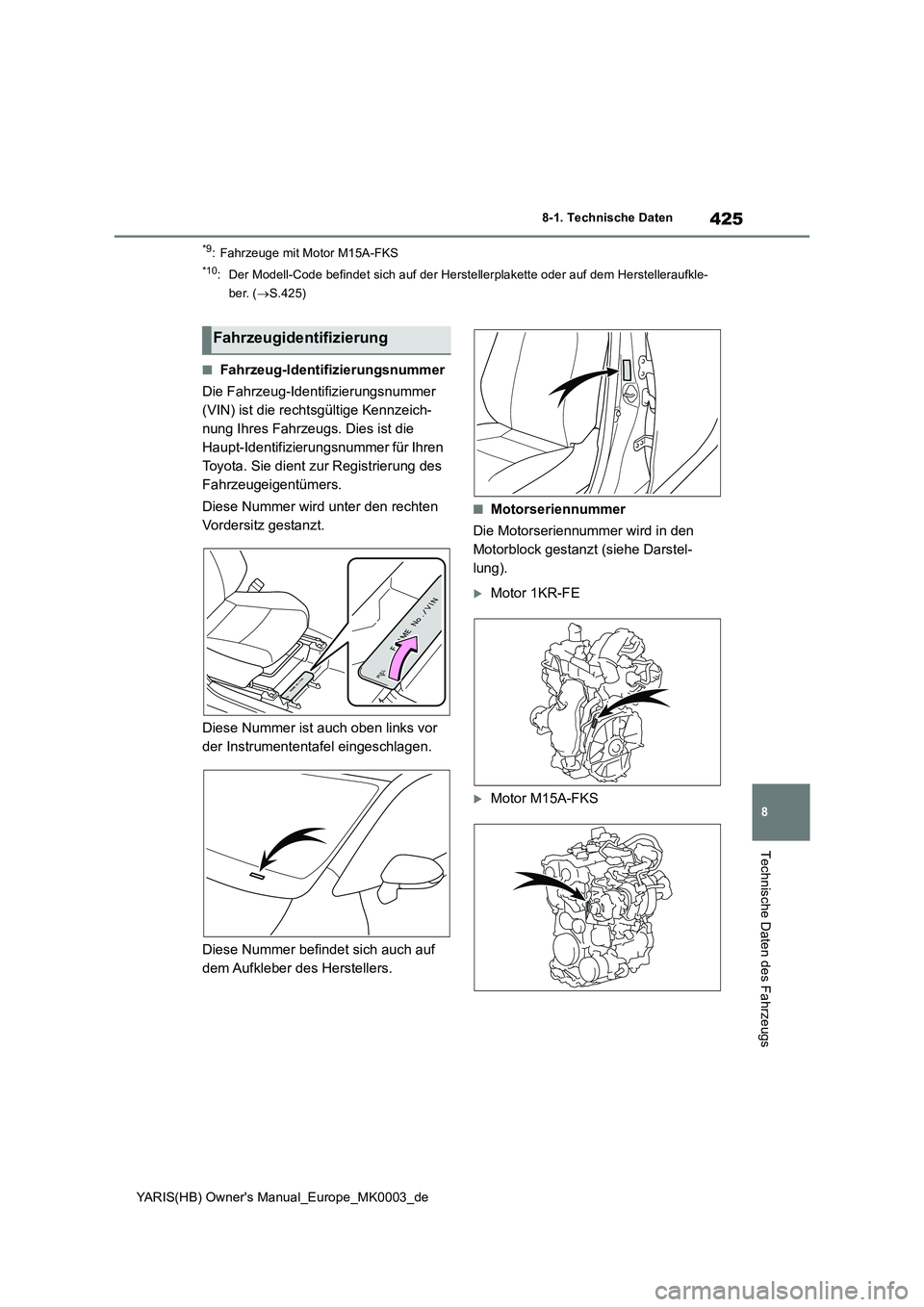

425
8
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
Technische Daten des Fahrzeugs
*9: Fahrzeuge mit Motor M15A-FKS
*10: Der Modell-Code befindet sich auf der Herstellerplakette oder auf dem Herstelleraufkle-
ber. ( →S.425)
■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer
(VIN) ist die rechtsgültige Kennzeich-
nung Ihres Fahrzeugs. Dies ist die
Haupt-Identifizierungsnummer für Ihren
Toyota. Sie dient zur Registrierung des
Fahrzeugeigentümers.
Diese Nummer wird unter den rechten
Vordersitz gestanzt.
Diese Nummer ist auch oben links vor
der Instrumententafel eingeschlagen.
Diese Nummer befindet sich auch auf
dem Aufkleber des Herstellers.
■Motorseriennummer
Die Motorseriennummer wird in den
Motorblock gestanzt (siehe Darstel-
lung).
Motor 1KR-FE
Motor M15A-FKS
Fahrzeugidentifizierung

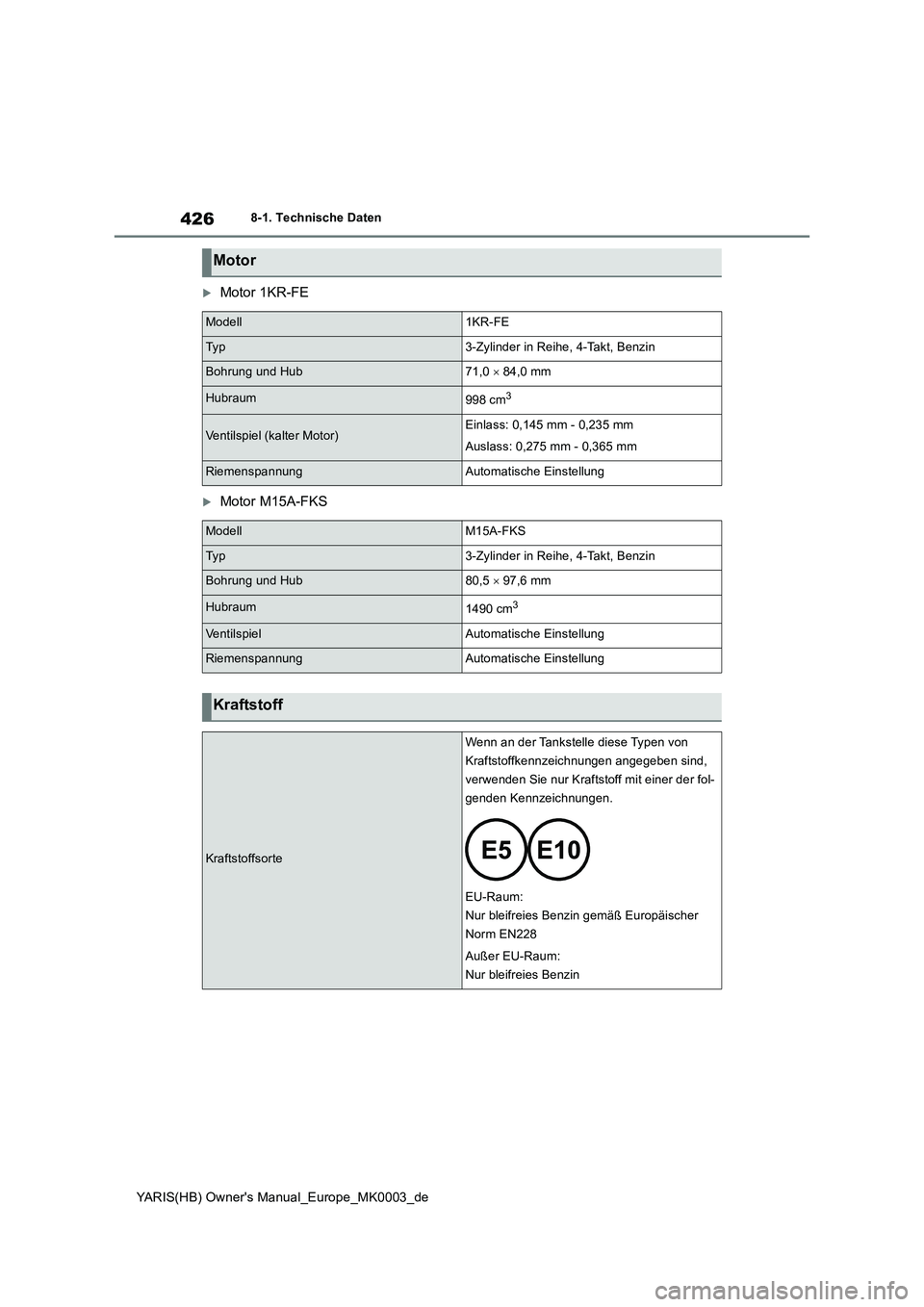

426
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
Motor 1KR-FE
Motor M15A-FKS
Motor
Modell1KR-FE
Ty p3-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub71,0 × 84,0 mm
Hubraum998 cm3
Ventilspiel (kalter Motor)Einlass: 0,145 mm - 0,235 mm
Auslass: 0,275 mm - 0,365 mm
RiemenspannungAutomatische Einstellung
ModellM15A-FKS
Ty p3-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub80,5 × 97,6 mm
Hubraum1490 cm3
VentilspielAutomatische Einstellung
RiemenspannungAutomatische Einstellung
Kraftstoff
Kraftstoffsorte
Wenn an der Tankstelle diese Typen von
Kraftstoffkennzeichnungen angegeben sind,
verwenden Sie nur Kraftstoff mit einer der fol-
genden Kennzeichnungen.
EU-Raum:
Nur bleifreies Benzin gemäß Europäischer
Norm EN228
Außer EU-Raum:
Nur bleifreies Benzin

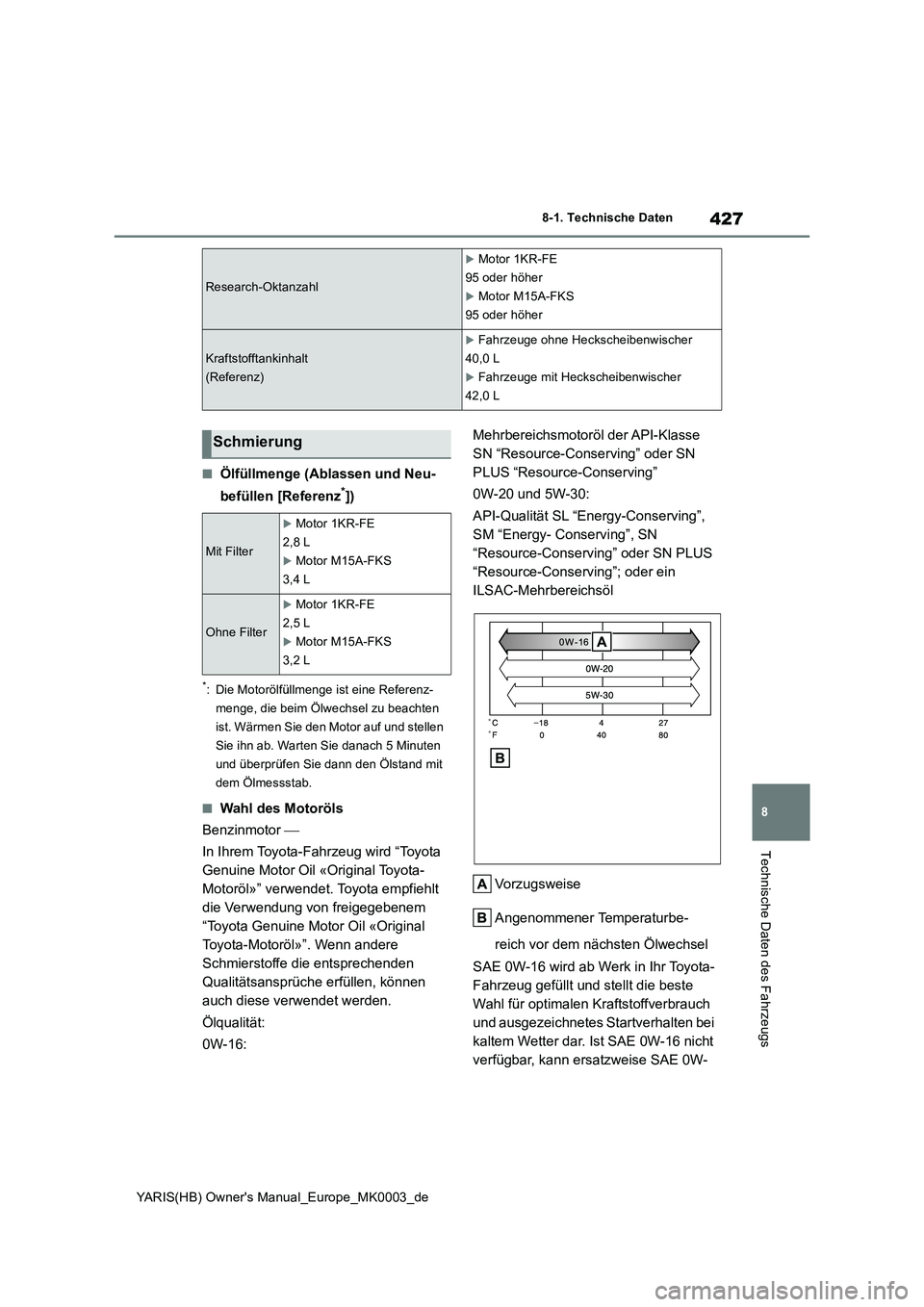

427
8
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
Technische Daten des Fahrzeugs
■Ölfüllmenge (Ablassen und Neu-
befüllen [Referenz
*])
*: Die Motorölfüllmenge ist eine Referenz-
menge, die beim Ölwechsel zu beachten
ist. Wärmen Sie den Motor auf und stellen
Sie ihn ab. Warten Sie danach 5 Minuten
und überprüfen Sie dann den Ölstand mit
dem Ölmessstab.
■Wahl des Motoröls
Benzinmotor ⎯
In Ihrem Toyota-Fahrzeug wird “Toyota
Genuine Motor Oil «Original Toyota-
Motoröl»” verwendet. Toyota empfiehlt
die Verwendung von freigegebenem
“Toyota Genuine Motor Oil «Original
Toyota-Motoröl»”. Wenn andere
Schmierstoffe die entsprechenden
Qualitätsansprüche erfüllen, können
auch diese verwendet werden.
Ölqualität:
0W-16:Mehrbereichsmotoröl der API-Klasse
SN “Resource-Conserving” oder SN
PLUS “Resource-Conserving”
0W-20 und 5W-30:
API-Qualität SL “Energy-Conserving”,
SM “Energy- Conserving”, SN
“Resource-Conserving” oder SN PLUS
“Resource-Conserving”; oder ein
ILSAC-Mehrbereichsöl
Vo rz u gs w ei se
Angenommener Temperaturbe-
reich vor dem nächsten Ölwechsel
SAE 0W-16 wird ab Werk in Ihr Toyota-
Fahrzeug gefüllt und stellt die beste
Wahl für optimalen Kraftstoffverbrauch
und ausgezeichnetes Startverhalten bei
kaltem Wetter dar. Ist SAE 0W-16 nicht
verfügbar, kann ersatzweise SAE 0W-
Research-Oktanzahl
Motor 1KR-FE
95 oder höher
Motor M15A-FKS
95 oder höher
Kraftstofftankinhalt
(Referenz)
Fahrzeuge ohne Heckscheibenwischer
40,0 L
Fahrzeuge mit Heckscheibenwischer
42,0 L
Schmierung
Mit Filter
Motor 1KR-FE
2,8 L
Motor M15A-FKS
3,4 L
Ohne Filter
Motor 1KR-FE
2,5 L
Motor M15A-FKS
3,2 L

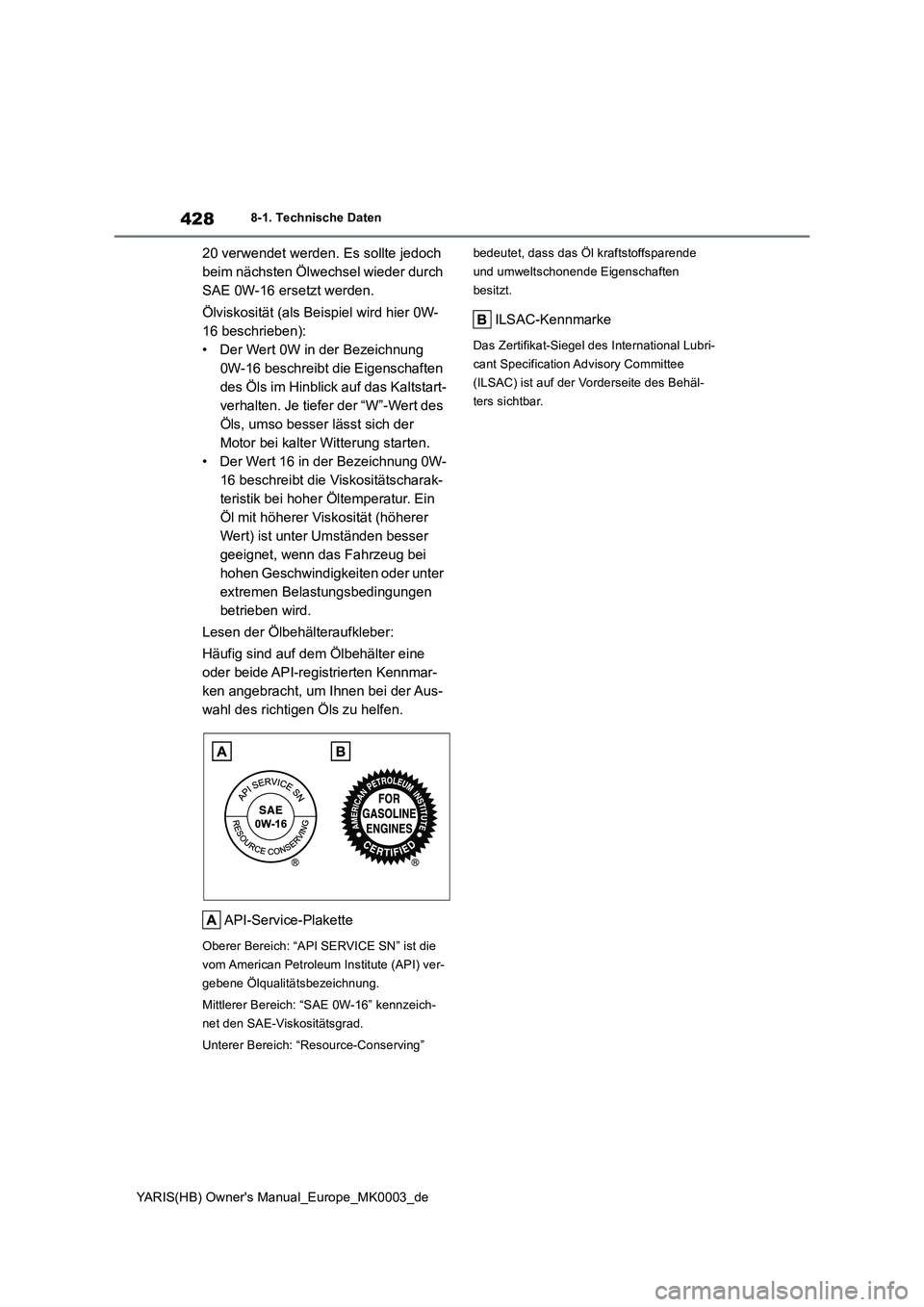

428
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
20 verwendet werden. Es sollte jedoch
beim nächsten Ölwechsel wieder durch
SAE 0W-16 ersetzt werden.
Ölviskosität (als Beispiel wird hier 0W-
16 beschrieben):
• Der Wert 0W in der Bezeichnung
0W-16 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstart-
verhalten. Je tiefer der “W”-Wert des
Öls, umso besser lässt sich der
Motor bei kalter Witterung starten.
• Der Wert 16 in der Bezeichnung 0W-
16 beschreibt die Viskositätscharak-
teristik bei hoher Öltemperatur. Ein
Öl mit höherer Viskosität (höherer
Wert) ist unter Umständen besser
geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter
extremen Belastungsbedingungen
betrieben wird.
Lesen der Ölbehälteraufkleber:
Häufig sind auf dem Ölbehälter eine
oder beide API-registrierten Kennmar-
ken angebracht, um Ihnen bei der Aus-
wahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN” ist die
vom American Petroleum Institute (API) ver-
gebene Ölqualitätsbezeichnung.
Mittlerer Bereich: “SAE 0W-16” kennzeich-
net den SAE-Viskositätsgrad.
Unterer Bereich: “Resource-Conserving” bedeutet, dass das Öl kraftstoffsparende
und umweltschonende Eigenschaften
besitzt.
ILSAC-Kennmarke
Das Zertifikat-Siegel des International Lubri-
cant Specification Advisory Committee
(ILSAC) ist auf der Vorderseite des Behäl-
ters sichtbar.

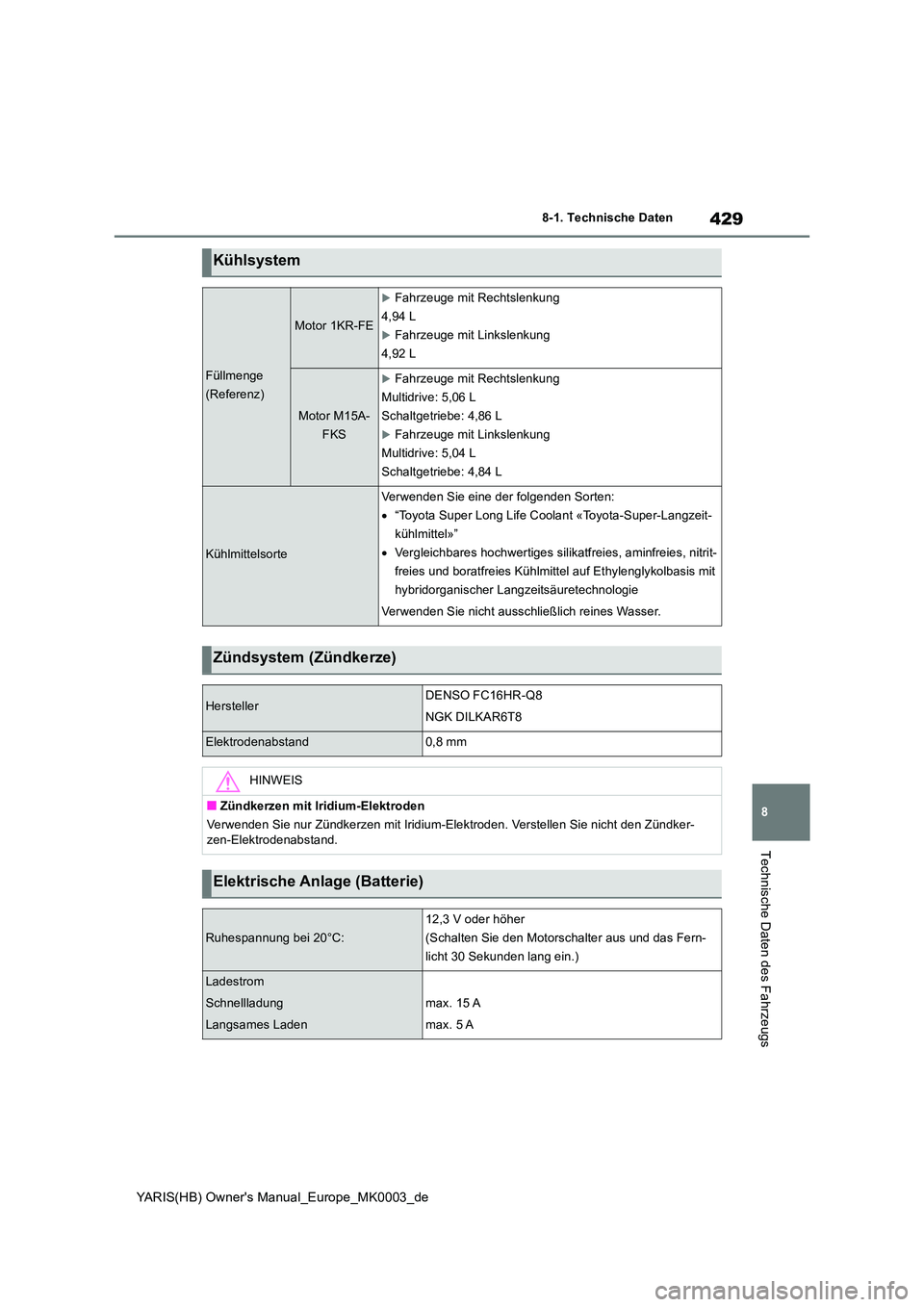

429
8
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
Technische Daten des Fahrzeugs
Kühlsystem
Füllmenge
(Referenz)
Motor 1KR-FE
Fahrzeuge mit Rechtslenkung
4,94 L
Fahrzeuge mit Linkslenkung
4,92 L
Motor M15A-
FKS
Fahrzeuge mit Rechtslenkung
Multidrive: 5,06 L
Schaltgetriebe: 4,86 L
Fahrzeuge mit Linkslenkung
Multidrive: 5,04 L
Schaltgetriebe: 4,84 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant «Toyota-Super-Langzeit-
kühlmittel»”
• Vergleichbares hochwertiges silikatfreies, aminfreies, nitrit-
freies und boratfreies Kühlmittel auf Ethylenglykolbasis mit
hybridorganischer Langz eitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem (Zündkerze)
HerstellerDENSO FC16HR-Q8
NGK DILKAR6T8
Elektrodenabstand0,8 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den Zündker- zen-Elektrodenabstand.
Elektrische Anlage (Batterie)
Ruhespannung bei 20°C:
12,3 V oder höher
(Schalten Sie den Motorschalter aus und das Fern-
licht 30 Sekunden lang ein.)
Ladestrom
Schnellladung
Langsames Laden
max. 15 A
max. 5 A

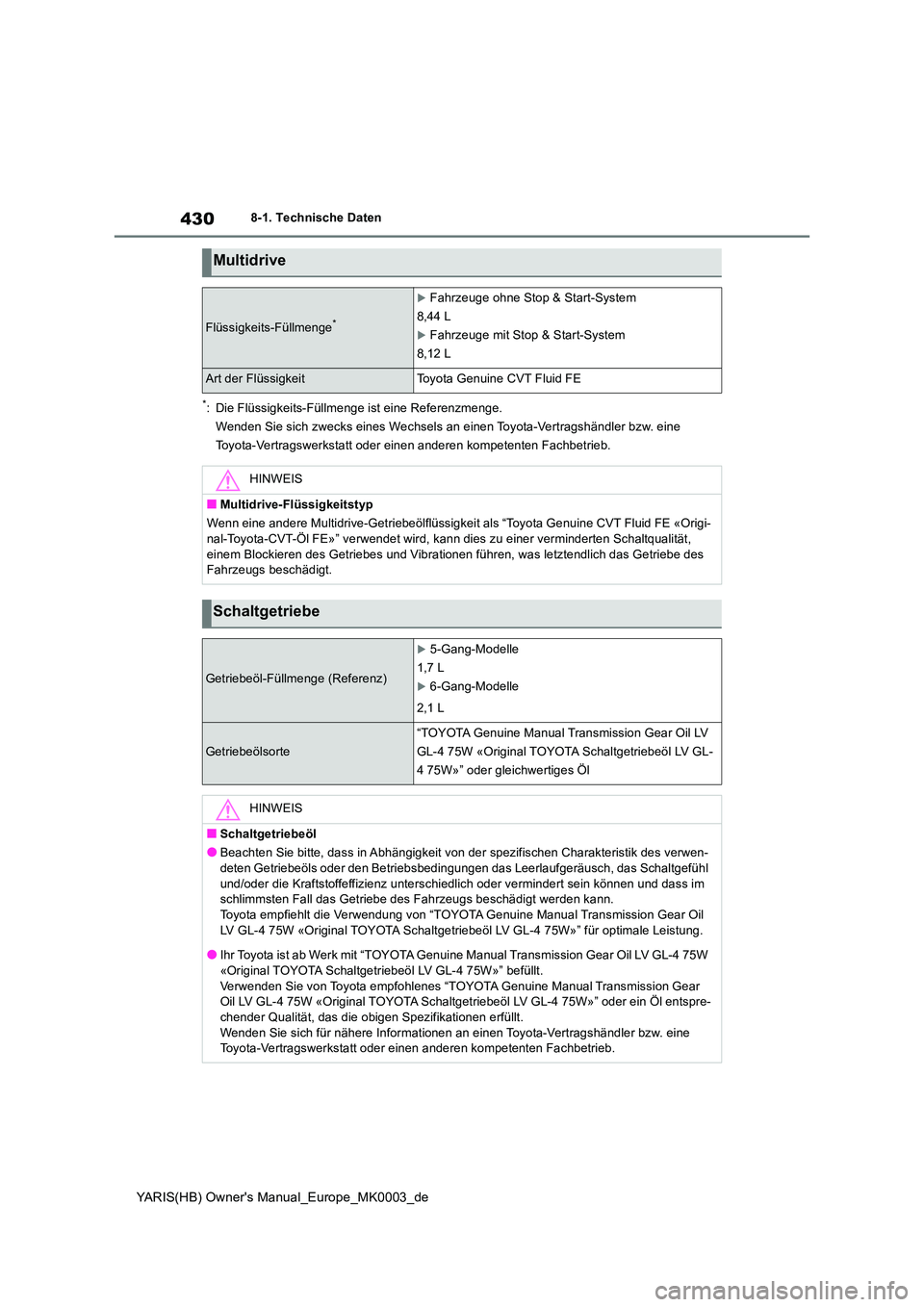

430
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
*: Die Flüssigkeits-Füllmenge ist eine Referenzmenge.
Wenden Sie sich zwecks eines Wechsels an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Multidrive
Flüssigkeits-Füllmenge*
Fahrzeuge ohne Stop & Start-System
8,44 L
Fahrzeuge mit Stop & Start-System
8,12 L
Art der FlüssigkeitToyota Genuine CVT Fluid FE
HINWEIS
■Multidrive-Flüssigkeitstyp
Wenn eine andere Multidrive-Getriebeölflüssigkeit als “Toyota Genuine CVT Fluid FE «Origi- nal-Toyota-CVT-Öl FE»” verwendet wird, kann dies zu einer verminderten Schaltqualität,
einem Blockieren des Getriebes und Vibrationen führen, was letztendlich das Getriebe des Fahrzeugs beschädigt.
Schaltgetriebe
Getriebeöl-Füllmenge (Referenz)
5-Gang-Modelle
1,7 L
6-Gang-Modelle
2,1 L
Getriebeölsorte
“TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W «Original TOYOTA Schaltgetriebeöl LV GL-
4 75W»” oder gleichwertiges Öl
HINWEIS
■Schaltgetriebeöl
●Beachten Sie bitte, dass in Abhängigkeit von der spezifischen Charakteristik des verwen-
deten Getriebeöls oder den Betriebsbedingungen das Leerlaufgeräusch, das Schaltgefühl und/oder die Kraftstoffeffizienz unterschiedlich oder vermindert sein können und dass im schlimmsten Fall das Getriebe des Fahrzeugs beschädigt werden kann.
Toyota empfiehlt die Verwendung von “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W «Original TOYOTA Schaltgetriebeöl LV GL-4 75W»” für optimale Leistung.
●Ihr Toyota ist ab Werk mit “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W
«Original TOYOTA Schaltgetriebeöl LV GL-4 75W»” befüllt. Verwenden Sie von Toyota empfohlenes “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W «Original TOYOTA Schaltgetriebeöl LV GL-4 75W»” oder ein Öl entspre-
chender Qualität, das die obigen Spezifikationen erfüllt. Wenden Sie sich für nähere Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
