TOYOTA YARIS HATCHBACK 2020 Betriebsanleitungen (in German)

51
1
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
WARNUNG

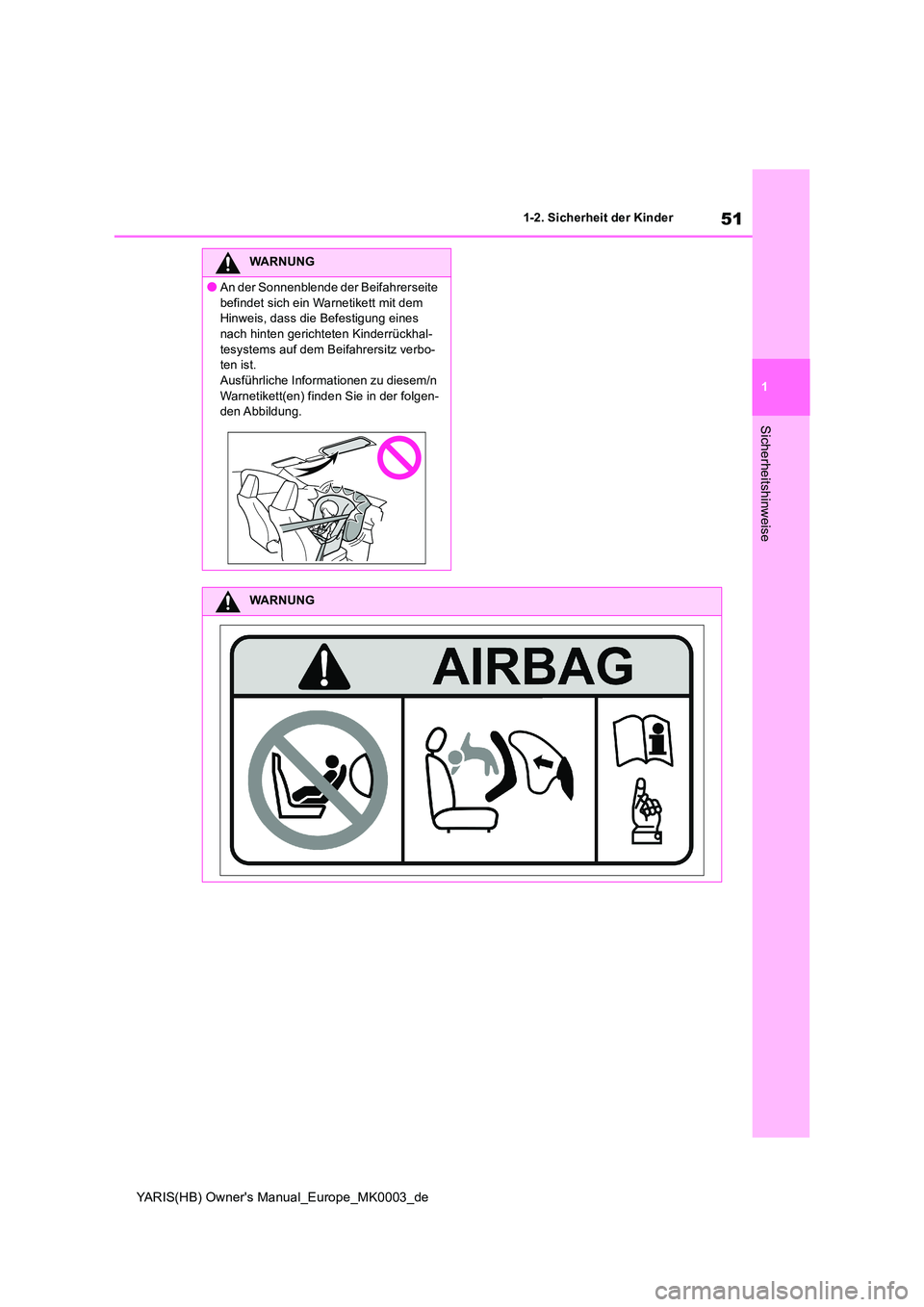

●An der Sonnenblende der Beifahrerseite
befindet sich ein Warnetikett mit dem Hinweis, dass die Befestigung eines nach hinten gerichteten Kinderrückhal-
tesystems auf dem Beifahrersitz verbo- ten ist.Ausführliche Informationen zu diesem/n
Warnetikett(en) finden Sie in der folgen- den Abbildung.
WARNUNG

52
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-2. Sicherheit der Kinder
■Kompatibilität von Kinderrückhal-
tesystemen für jede Sitzposition
Die Kompatibilität der einzelnen Sitzpo-
sitionen mit Kinderrückhaltesystemen
( →S.54) gibt die Art der Kinderrückhal-
tesysteme, die verwendet werden kön-
nen, und die möglichen Sitzpositionen
für den Einbau anhand von Symbolen
an.
Darüber hinaus kann das empfohlene
Kinderrückhaltesystem, das für Ihr Kind
geeignet ist, ausgewählt werden.
Alternativ dazu können Sie sich in der
WARNUNG
●Montieren Sie ein nach vorn gerichtetes
Kinderrückhaltesystem nur dann auf dem Vordersitz, wenn sich dies nicht vermeiden lässt. Bei Verwendung eines
nach vorn gerichteten Kinderrückhal- tesystems auf dem Beifahrersitz muss der Sitz immer ganz nach hinten
geschoben werden. Wird dies nicht beachtet, kann es zu lebensgefährli-chen Verletzungen kommen, falls die
Airbags auslösen (aufgeblasen wer- den).
●Lassen Sie nie zu, dass ein Kind den Kopf oder ein anderes Körperteil gegen die Tür oder den Sitzbereich, die vor-
dere und hintere Dachsäule oder die Dachlängsträger lehnt, aus der sich die SRS-Seiten- bzw. SRS-Kopf-Seiten-Air-
bags entfalten, und zwar auch dann nicht, wenn das Kind durch ein Kinder-
rückhaltesystem gesichert ist. Andern- falls kann der sich entfaltende SRS-Seiten- bzw. SRS-Kopf-Seiten-Airbag
dem Kind lebensgefährliche Verletzun- gen zufügen.
●Wenn ein Juniorsitz eingebaut ist, stel-len Sie immer sicher, dass der Schulter-
gurt dem Kind über die Mitte der Schulter geführt wird. Der Gurt muss vom Hals ferngehalten werden, darf
aber auch nicht von der Schulter abrut- schen.
●Verwenden Sie ein für das Alter und das
Gewicht des Kindes geeignetes Kinder- rückhaltesystem und montieren Sie die-ses auf dem Rücksitz.
●Falls der Fahrersitz gegen das Kinder-rückhaltesystem stößt und dessen ord-nungsgemäße Befestigung verhindert,
befestigen Sie das Kinderrückhaltesy- stem auf dem rechten Rücksitz (Fahr-zeuge mit Linkslenkung) bzw. auf dem
linken Rücksitz (Fahrzeuge mit Rechts- lenkung). ( →S.58)
Kompatibilität von Kinderrück-
haltesystemen für jede Sitzpo-
sition

53
1
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
[Kompatibilitäts- und Empfehlungsta-
belle für Kinderrückhaltesysteme] über
empfohlene Kinderrückhaltesysteme
informieren. ( →S.58)
Überprüfen Sie das ausgewählte Kin-
derrückhaltesystem sowie die unter
[Vor der Bestimmung der Kompatibilität
der einzelnen Sitzpositionen mit Kin-
derrückhaltesystemen] angegebenen
Punkte.

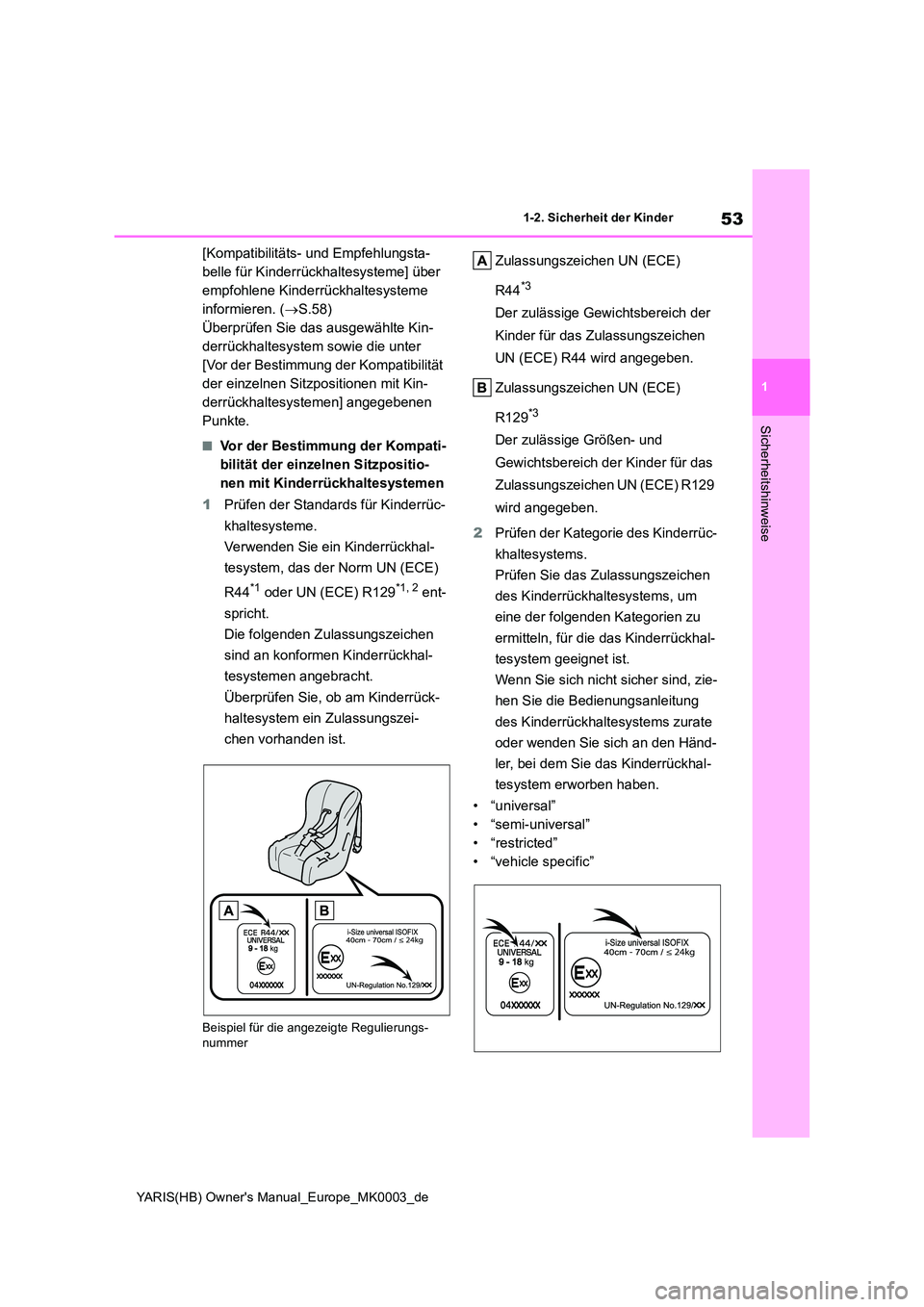

■Vor der Bestimmung der Kompati-
bilität der einzelnen Sitzpositio-
nen mit Kinderrückhaltesystemen
1 Prüfen der Standards für Kinderrüc-
khaltesysteme.
Verwenden Sie ein Kinderrückhal-
tesystem, das der Norm UN (ECE)
R44*1 oder UN (ECE) R129*1, 2 ent-
spricht.
Die folgenden Zulassungszeichen
sind an konformen Kinderrückhal-
tesystemen angebracht.
Überprüfen Sie, ob am Kinderrück-
haltesystem ein Zulassungszei-
chen vorhanden ist.
Beispiel für die angezeigte Regulierungs- nummer
Zulassungszeichen UN (ECE)
R44*3
Der zulässige Gewichtsbereich der
Kinder für das Zulassungszeichen
UN (ECE) R44 wird angegeben.
Zulassungszeichen UN (ECE)
R129*3
Der zulässige Größen- und
Gewichtsbereich der Kinder für das
Zulassungszeichen UN (ECE) R129
wird angegeben.
2 Prüfen der Kategorie des Kinderrüc-
khaltesystems.
Prüfen Sie das Zulassungszeichen
des Kinderrückhaltesystems, um
eine der folgenden Kategorien zu
ermitteln, für die das Kinderrückhal-
tesystem geeignet ist.
Wenn Sie sich nicht sicher sind, zie-
hen Sie die Bedienungsanleitung
des Kinderrückhaltesystems zurate
oder wenden Sie sich an den Händ-
ler, bei dem Sie das Kinderrückhal-
tesystem erworben haben.
• “universal”
• “semi-universal”
• “restricted”
• “vehicle specific”

54
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-2. Sicherheit der Kinder
*1: UN (ECE) R44 und UN (ECE) R129 sind
UN-Richtlinien für Kinderrückhaltesy-
steme.
*2: Die in der Tabelle genannten Kinderrück-
haltesysteme sind möglicherweise
außerhalb der EU nicht erhältlich.
*3: Das angezeigte Zeichen kann in Abhän-
gigkeit vom Produkt variieren.

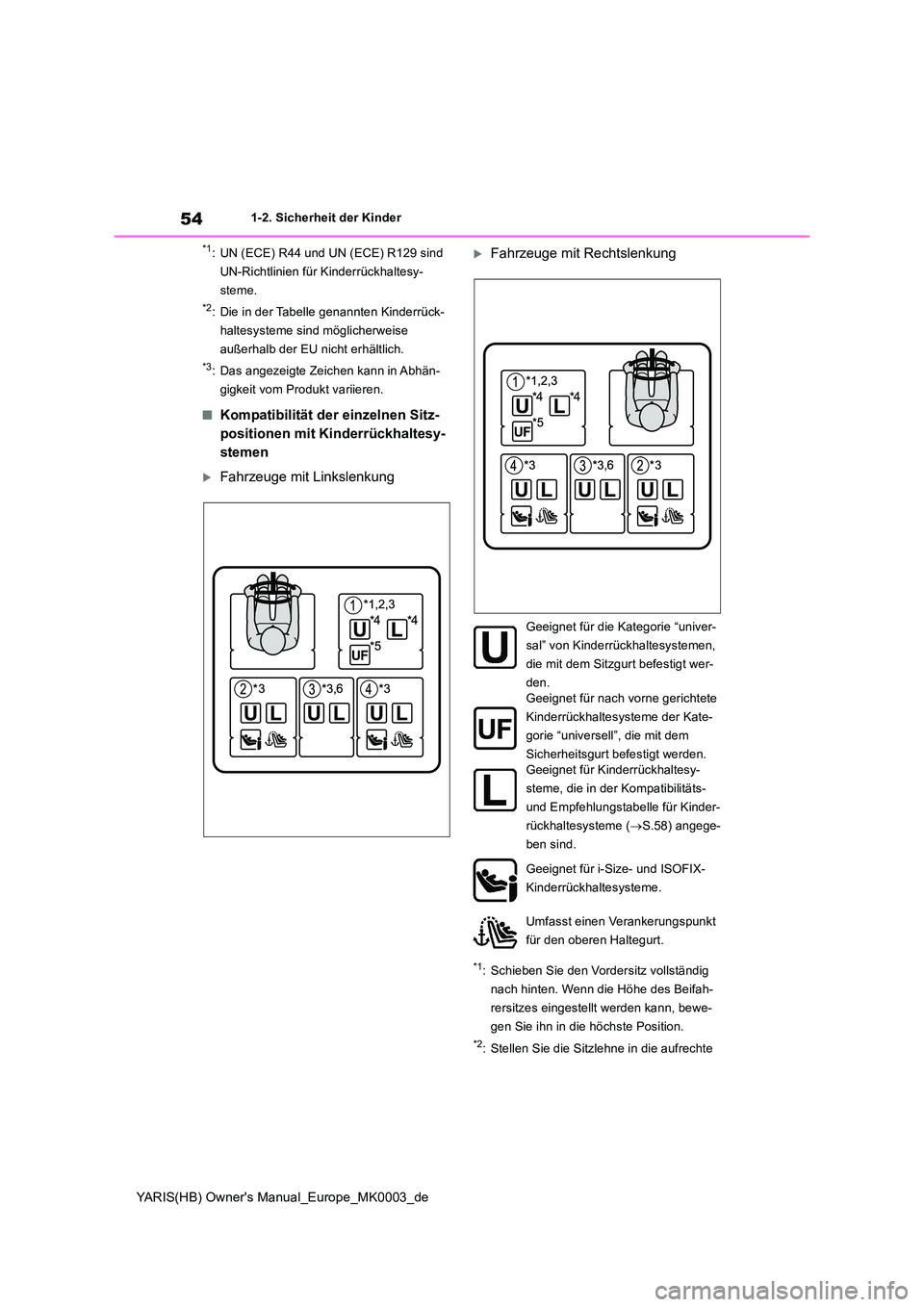

■Kompatibilität der einzelnen Sitz-
positionen mit Kinderrückhaltesy-
stemen
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
*1: Schieben Sie den Vordersitz vollständig
nach hinten. Wenn die Höhe des Beifah-
rersitzes eingestellt werden kann, bewe-
gen Sie ihn in die höchste Position.
*2: Stellen Sie die Sitzlehne in die aufrechte
Geeignet für die Kategorie “univer-
sal” von Kinderrückhaltesystemen,
die mit dem Sitzgurt befestigt wer-
den.
Geeignet für nach vorne gerichtete
Kinderrückhaltesysteme der Kate-
gorie “universell”, die mit dem
Sicherheitsgurt befestigt werden. Geeignet für Kinderrückhaltesy-
steme, die in der Kompatibilitäts-
und Empfehlungstabelle für Kinder-
rückhaltesysteme ( →S.58) angege-
ben sind.
Geeignet für i-Size- und ISOFIX-
Kinderrückhaltesysteme.
Umfasst einen Verankerungspunkt
für den oberen Haltegurt.

55
1
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
Position. Wenn beim Einbau eines nach
vorne gerichteten Kindersitzes der Kin-
dersitz nicht an der Rückenlehne anliegt,
verstellen Sie die Rückenlehne so weit,
bis ein Kontakt zum Kindersitz besteht.
*3: Wenn die Kopfstütze den Einbau und die
Verwendung des Kinderrückhaltesy-
stems behindert und demontiert werden
kann, entfernen Sie sie.
Bringen Sie andernfalls die Kopfstütze in
die höchste Position.
*4: Deaktivierung des Beifahrer-Air-
bags.
*5: Aktivierung des Beifahrer-Air-
bags. Verwenden Sie nie ein nach hinten
gerichtetes Kinderrückhaltesystem auf
dem Beifahrersitz, wenn der manuelle
Airbag-Ein/Aus-Schalter eingeschaltet
ist.*6: Nicht geeignet für Kinderrückhaltesy-
steme mit Stütze.
■Informationen zum Einbau von Kinderrückhaltesystemen
Sitzposition
Sitzpositionsnummer
Manueller Airbag-
Ein/Aus-Schalter
EINAUS
Sitzposition geeignet für univer-
sell, mit Gurt befestigt
(Ja/Nein)*1
Ja
Nur in
Fahrtrich-
tung
JaJaJa*2Ja
i-Size-Sitzposition (Ja/Nein)NeinNeinJaNeinJa
Sitzposition geeignet für seitli-
che Befestigung (L1/L2/Nein)NeinNeinNeinNeinNein
Geeignet für nach hinten gerich-
tete Befestigung
(R1/R2X/R2/R3/Nein)
NeinNeinR1, R2X,
R2, R3*3NeinR1, R2X,
R2, R3*4

56
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-2. Sicherheit der Kinder
*1: Alle Universalkategorien (Gruppe 0, 0+, I, II und III).
*2: Nicht geeignet für Kinderrückhaltesysteme mit Stütze.
*3: Stellen Sie den Fahrersitz in die höchste Position.

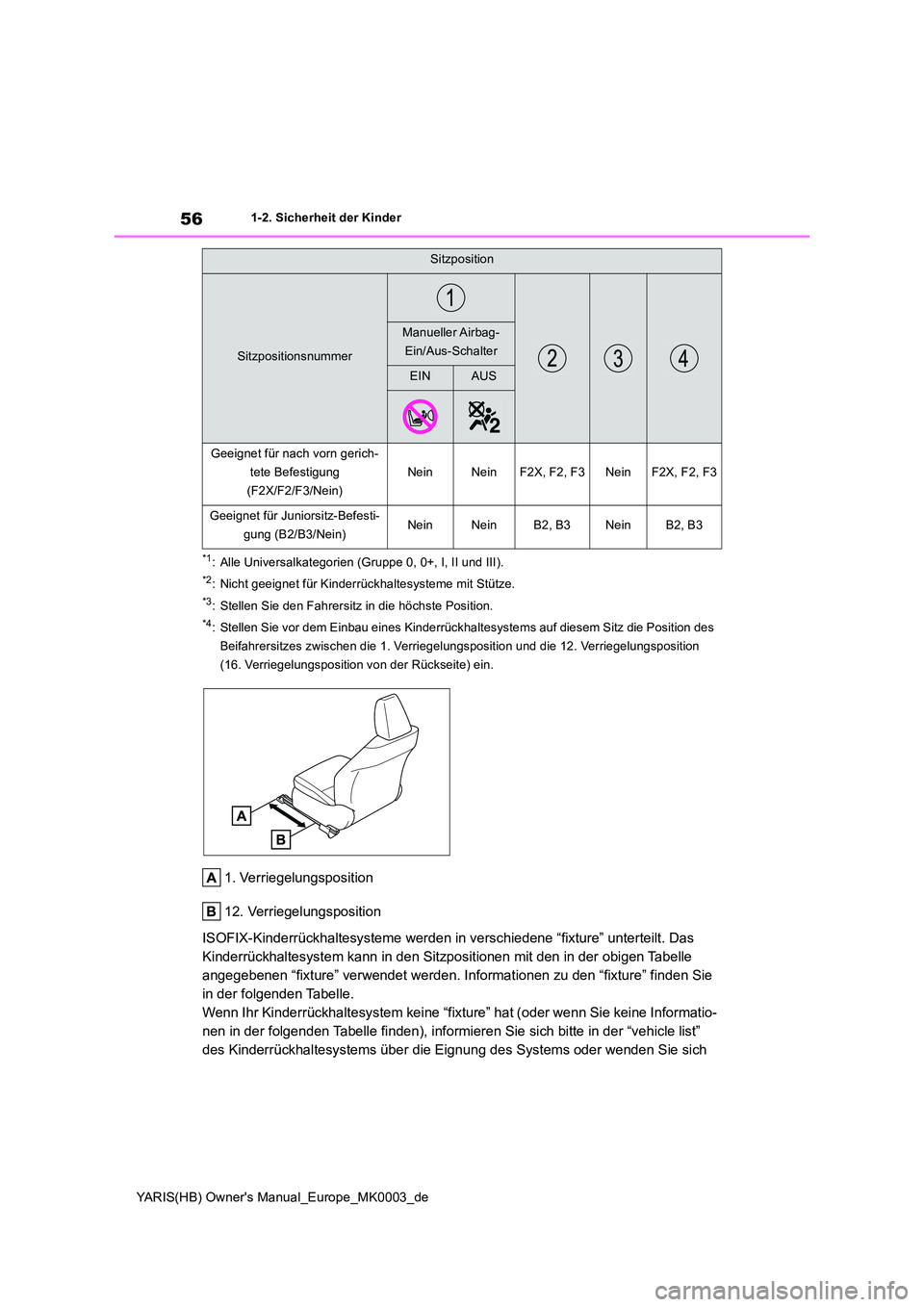

*4: Stellen Sie vor dem Einbau eines Kinderrückhaltesystems auf diesem Sitz die Position des
Beifahrersitzes zwischen die 1. Verriegelungs position und die 12. Verriegelungsposition
(16. Verriegelungsposition von der Rückseite) ein.
1. Verriegelungsposition
12. Verriegelungsposition
ISOFIX-Kinderrückhaltesysteme werden in verschiedene “fixture” unterteilt. Das
Kinderrückhaltesystem kann in den Sitzpositionen mit den in der obigen Tabelle
angegebenen “fixture” verwendet werden. Informationen zu den “fixture” finden Sie
in der folgenden Tabelle.
Wenn Ihr Kinderrückhaltesystem keine “fixture” hat (oder wenn Sie keine Informatio-
nen in der folgenden Tabelle finden), informieren Sie sich bitte in der “vehicle list”
des Kinderrückhaltesystems über die Eignung des Systems oder wenden Sie sich
Geeignet für nach vorn gerich-
tete Befestigung
(F2X/F2/F3/Nein)
NeinNeinF2X, F2, F3NeinF2X, F2, F3
Geeignet für Juniorsitz-Befesti-
gung (B2/B3/Nein)NeinNeinB2, B3NeinB2, B3
Sitzposition
Sitzpositionsnummer
Manueller Airbag-
Ein/Aus-Schalter
EINAUS

57
1
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
an den Händler Ihres Kindersitzes.
Gewicht
s-/Alters-
gruppen
Gewicht des Kinds
Größen-
klassifizie-
rung
Befesti-
gungBeschreibung
0Bis 10 kg
ER1Rückwärts gerichteter Kleinkindersitz
FL1Zur Seite gerichteter Kleinkindersitz
(Kinderwagenaufsatz), links
GL2Zur Seite gerichteter Kleinkindersitz
(Kinderwagenaufsatz), rechts
0+Bis 13 kg
CR3Rückwärts gerichtete Kinderrückhal-
tesysteme mit voller Größe
DR2Rückwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Größe
⎯R2XRückwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Größe
ER1Rückwärts gerichteter Kleinkindersitz
I9 bis 18 kg
AF3Vorwärts gerichtete Kinderrückhal-
tesysteme mit voller Höhe
BF2Vorwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Höhe
B1F2XVorwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Höhe
CR3Rückwärts gerichtete Kinderrückhal-
tesysteme mit voller Größe
DR2Rückwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Größe
II15 bis 25 kg⎯B2, B3JuniorsitzIII22 bis 36 kg

58
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-2. Sicherheit der Kinder
■Kompatibilitäts- und Empfehlungstabelle für Kinderrückhaltesysteme
Empfohlenes Kinderrückhaltesystem mit Sicherheitsgurt befestigt
*: Stellen Sie sicher, dass der Sicherheitsgurt durch den SecureGuard.geführt wird.
Bedeutung der Buchstaben in der obigen Tabelle:
U: Geeignete Position für empfohlenes Kinderrückhaltesystem der Kategorie “Uni-
versal”
UF: Geeignete Position für empfohlenes nach vorne gerichtetes Kinderrückhaltesy-
stem der Kategorie “Universal”
X: Keine geeignete Position
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise außer-
halb der EU nicht erhältlich.
Empfohlenes Kinderrüc-
khaltesystem
Gewichts-/Alters-
gruppen
Sitzposition
Manueller Air-
bag-Ein/Aus-
Schalter
EINAUS
G0+, BABY SAFE PLUS
0, 0+
Bis 13 kgXUUUU
DUO PLUS
I
9 bis 18 kgUFUFUFXUF
KIDFIX XP SICTII
15 bis 25 kg
UUUXU
KIDFIX II S*UUUXU
MAXI PLUSUUUXU
KIDFIX XP SICTIII
22 bis 36 kg
UUXXX
KIDFIX II S*UUXXX
MAXI PLUSUUUXU

59
1
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-2. Sicherheit der Kinder
Sicherheitshinweise

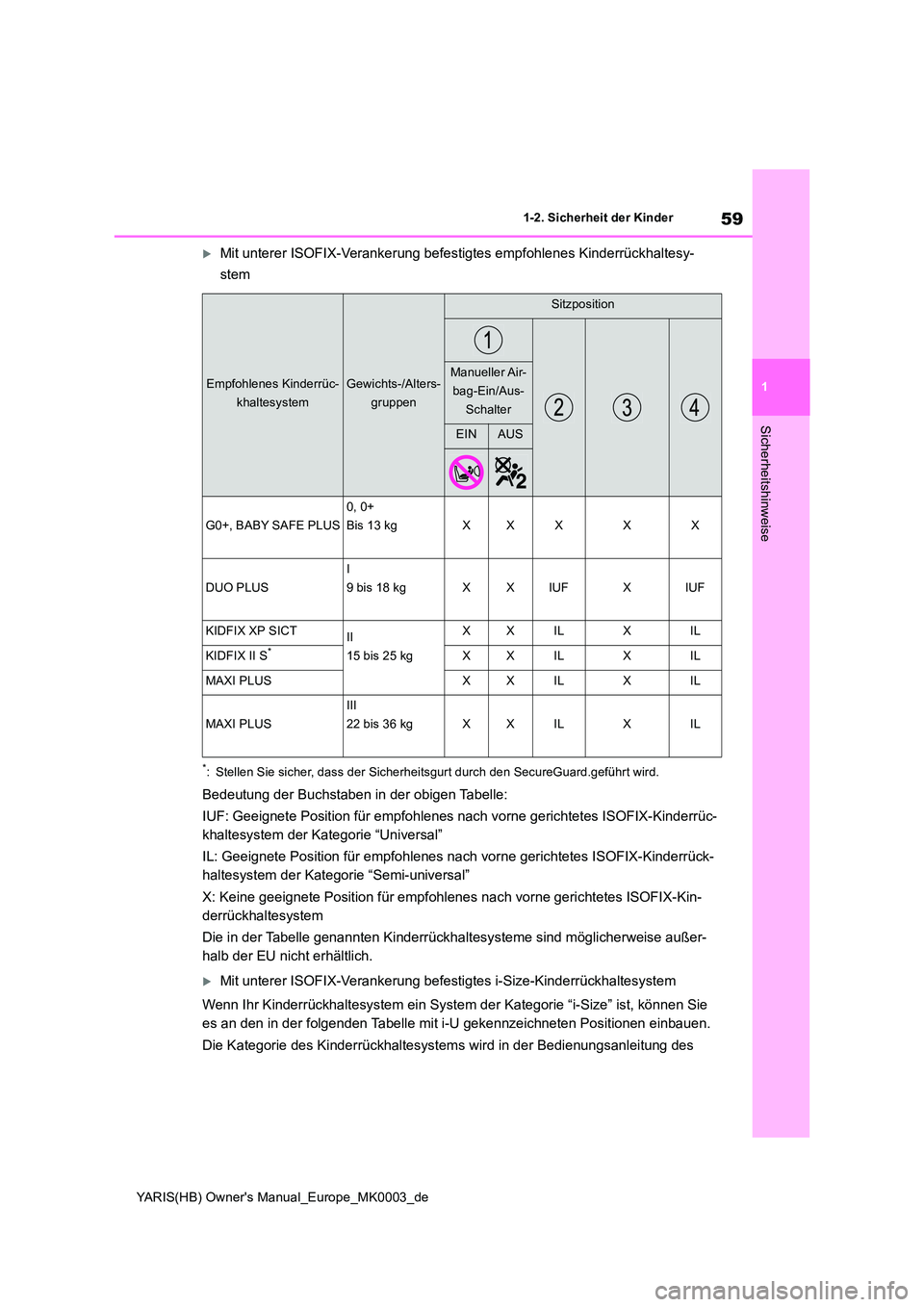

Mit unterer ISOFIX-Verankerung befestigtes empfohlenes Kinderrückhaltesy-
stem
*: Stellen Sie sicher, dass der Sicherhei tsgurt durch den SecureGuard.geführt wird.
Bedeutung der Buchstaben in der obigen Tabelle:
IUF: Geeignete Position für empfohlenes nach vorne gerichtetes ISOFIX-Kinderrüc-
khaltesystem der Kategorie “Universal”
IL: Geeignete Position für empfohlenes nach vorne gerichtetes ISOFIX-Kinderrück-
haltesystem der Kategorie “Semi-universal”
X: Keine geeignete Position für empfohlenes nach vorne gerichtetes ISOFIX-Kin-
derrückhaltesystem
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise außer-
halb der EU nicht erhältlich.

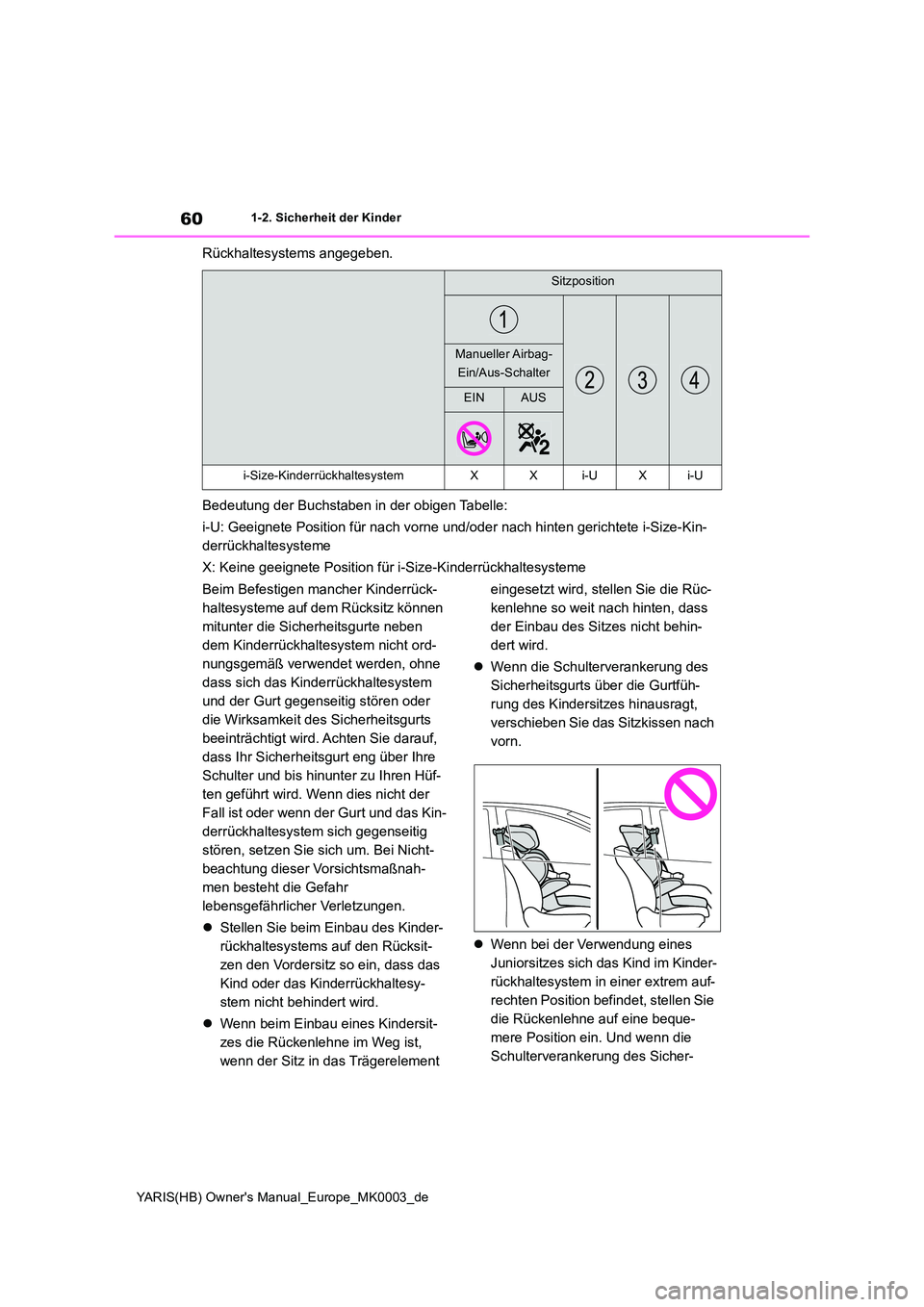

Mit unterer ISOFIX-Verankerung befestigtes i-Size-Kinderrückhaltesystem
Wenn Ihr Kinderrückhaltesystem ein System der Kategorie “i-Size” ist, können Sie
es an den in der folgenden Tabelle mit i-U gekennzeichneten Positionen einbauen.
Die Kategorie des Kinderrückhaltesystems wird in der Bedienungsanleitung des
Empfohlenes Kinderrüc-
khaltesystem
Gewichts-/Alters-
gruppen
Sitzposition
Manueller Air-
bag-Ein/Aus-
Schalter
EINAUS
G0+, BABY SAFE PLUS
0, 0+
Bis 13 kgXXXXX
DUO PLUS
I
9 bis 18 kgXXIUFXIUF
KIDFIX XP SICTII
15 bis 25 kg
XXILXIL
KIDFIX II S*XXILXIL
MAXI PLUSXXILXIL
MAXI PLUS
III
22 bis 36 kgXXILXIL

60
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-2. Sicherheit der Kinder
Rückhaltesystems angegeben.
Bedeutung der Buchstaben in der obigen Tabelle:
i-U: Geeignete Position für nach vorne und/oder nach hinten gerichtete i-Size-Kin-
derrückhaltesysteme
X: Keine geeignete Position für i-Size-Kinderrückhaltesysteme
Beim Befestigen mancher Kinderrück-
haltesysteme auf dem Rücksitz können
mitunter die Sicherheitsgurte neben
dem Kinderrückhaltesystem nicht ord-
nungsgemäß verwendet werden, ohne
dass sich das Kinderrückhaltesystem
und der Gurt gegenseitig stören oder
die Wirksamkeit des Sicherheitsgurts
beeinträchtigt wird. Achten Sie darauf,
dass Ihr Sicherheitsgurt eng über Ihre
Schulter und bis hinunter zu Ihren Hüf-
ten geführt wird. Wenn dies nicht der
Fall ist oder wenn der Gurt und das Kin-
derrückhaltesystem sich gegenseitig
stören, setzen Sie sich um. Bei Nicht-
beachtung dieser Vorsichtsmaßnah-
men besteht die Gefahr
lebensgefährlicher Verletzungen.
z Stellen Sie beim Einbau des Kinder-
rückhaltesystems auf den Rücksit-
zen den Vordersitz so ein, dass das
Kind oder das Kinderrückhaltesy-
stem nicht behindert wird.
z Wenn beim Einbau eines Kindersit-
zes die Rückenlehne im Weg ist,
wenn der Sitz in das Trägerelement
eingesetzt wird, stellen Sie die Rüc-
kenlehne so weit nach hinten, dass
der Einbau des Sitzes nicht behin-
dert wird.
z Wenn die Schulterverankerung des
Sicherheitsgurts über die Gurtfüh-
rung des Kindersitzes hinausragt,
verschieben Sie das Sitzkissen nach
vorn.
z Wenn bei der Verwendung eines
Juniorsitzes sich das Kind im Kinder-
rückhaltesystem in einer extrem auf-
rechten Position befindet, stellen Sie
die Rückenlehne auf eine beque-
mere Position ein. Und wenn die
Schulterverankerung des Sicher-
Sitzposition
Manueller Airbag-
Ein/Aus-Schalter
EINAUS
i-Size-KinderrückhaltesystemXXi-UXi-U
