TOYOTA YARIS HATCHBACK 2020 Betriebsanleitungen (in German)

2
81
YARIS(HB) Owner's Manual_Europe_MK0003_de
2
Fahrzeugstatusinformationen und Anzeigen
Fahrzeugstatusinformatio-
nen und Anzeigen
2-1. Kombiinstrument
Kontroll- und Warnleuchten ...... 82
Instrumente und Anzeigen (vertika-
les Display)............................. 86

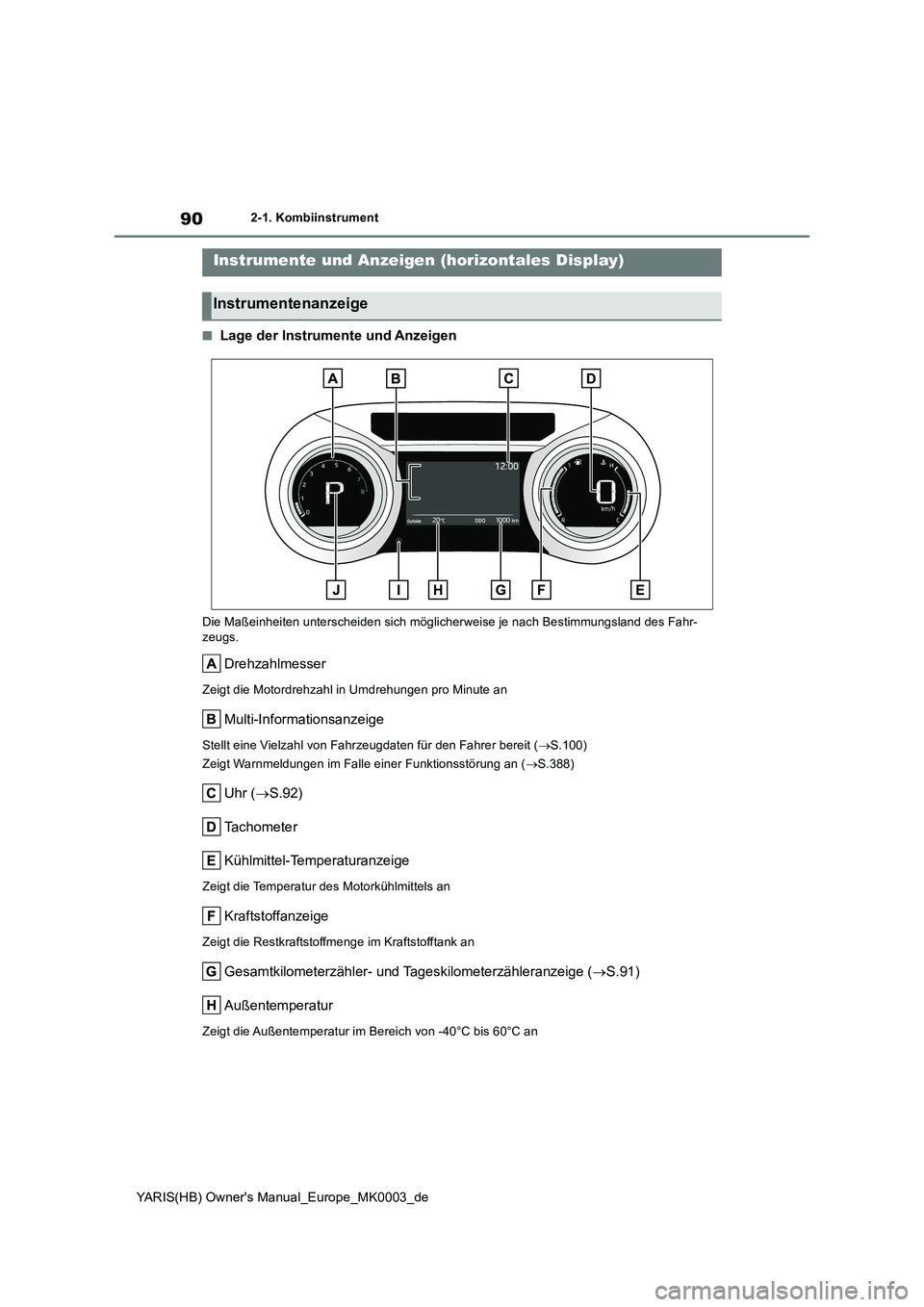

Instrumente und Anzeigen (hori-
zontales Display) .................... 90
Multi-Informationsanzeige (vertika-
les Display)............................. 94
Multi-Informationsanzeige (hori-
zontales Display) ................. 100
Head-Up-Anzeige .................. 106
Informationen zum Kraftstoffver-
brauch ................................. 110

82
YARIS(HB) Owner's Manual_Europe_MK0003_de

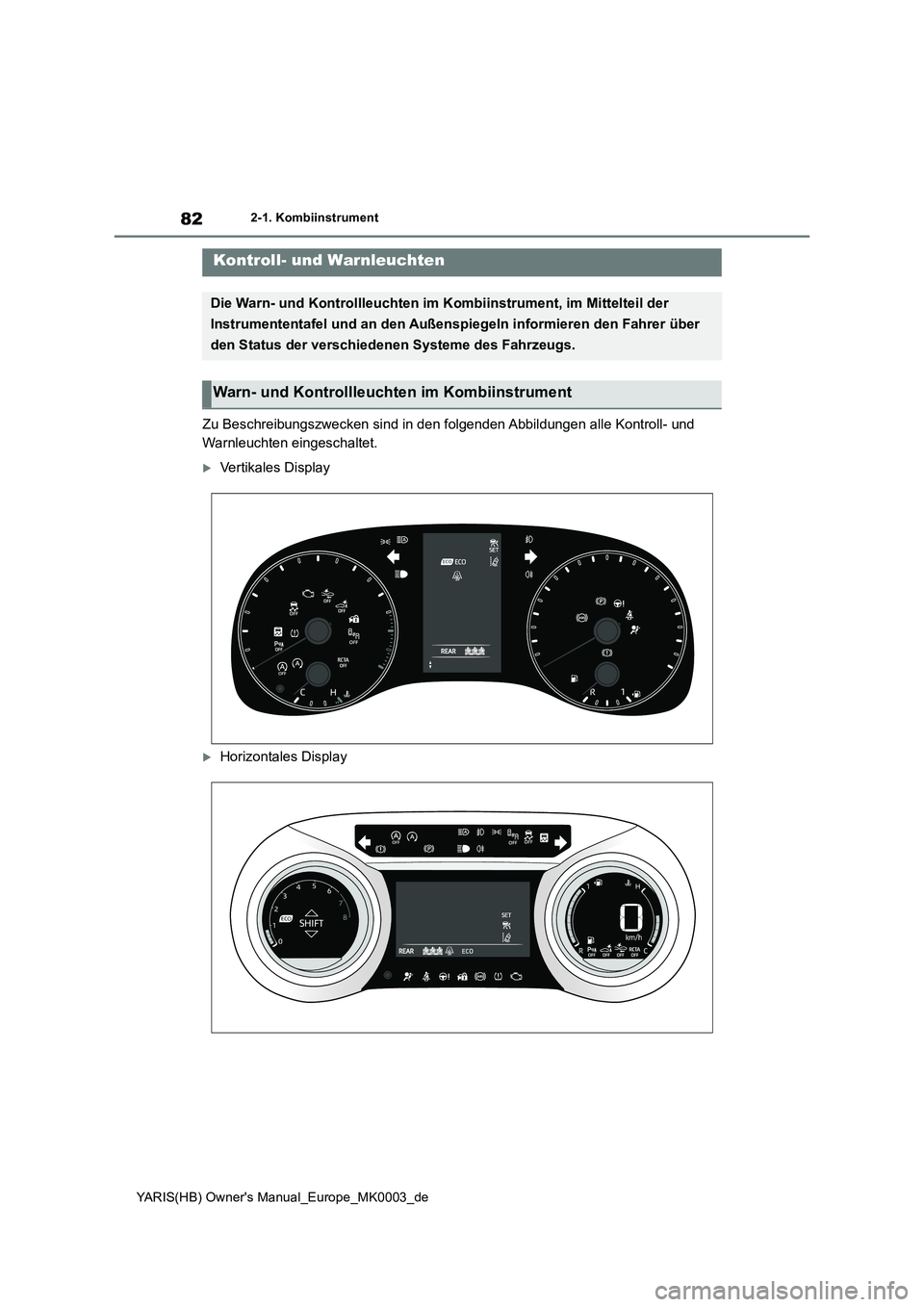

2-1. Kombiinstrument
2-1.Kombiins trument
Zu Beschreibungszwecken sind in den folgenden Abbildungen alle Kontroll- und
Warnleuchten eingeschaltet.
Vertikales Display
Horizontales Display
Kontroll- und Warnleuchten
Die Warn- und Kontrollleuchten im Kombiinstrument, im Mittelteil der
Instrumententafel und an den Außenspiegeln informieren den Fahrer über
den Status der verschiedenen Systeme des Fahrzeugs.
Warn- und Kontrollleuchten im Kombiinstrument

83
2
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen

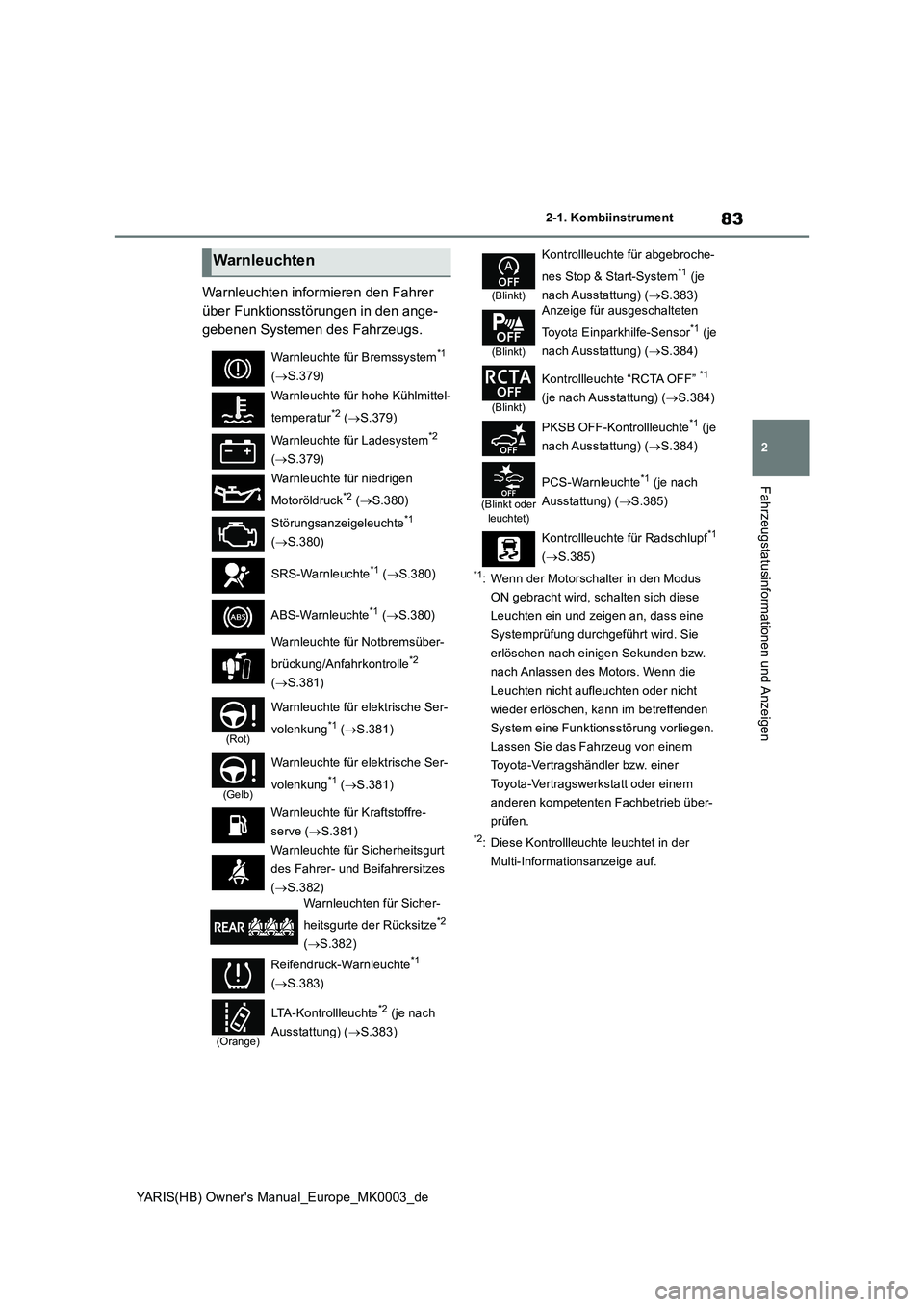

Warnleuchten informieren den Fahrer
über Funktionsstörungen in den ange-
gebenen Systemen des Fahrzeugs.
*1: Wenn der Motorschalter in den Modus
ON gebracht wird, schalten sich diese
Leuchten ein und zeigen an, dass eine
Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw.
nach Anlassen des Motors. Wenn die
Leuchten nicht aufleuchten oder nicht
wieder erlöschen, kann im betreffenden
System eine Funktionsstörung vorliegen.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb über-
prüfen.
*2: Diese Kontrollleuchte leuchtet in der
Multi-Informationsanzeige auf.
Warnleuchten
Warnleuchte für Bremssystem*1
(→S.379)
Warnleuchte für hohe Kühlmittel-
temperatur
*2 (→S.379)
Warnleuchte für Ladesystem
*2
(→S.379)
Warnleuchte für niedrigen
Motoröldruck
*2 (→S.380)
Störungsanzeigeleuchte
*1
(→S.380)
SRS-Warnleuchte
*1 (→S.380)
ABS-Warnleuchte
*1 (→S.380)
Warnleuchte für Notbremsüber-
brückung/Anfahrkontrolle
*2
(→S.381)
(Rot)
Warnleuchte für elektrische Ser-
volenkung
*1 (→S.381)
(Gelb)
Warnleuchte für elektrische Ser-
volenkung
*1 (→S.381)
Warnleuchte für Kraftstoffre-
serve (→S.381)
Warnleuchte für Sicherheitsgurt
des Fahrer- und Beifahrersitzes
(→S.382)
Warnleuchten für Sicher-
heitsgurte der Rücksitze
*2
(→S.382)
Reifendruck-Warnleuchte
*1
(→S.383)
(Orange)
LTA-Kontrollleuchte*2 (je nach
Ausstattung) (→S.383)
(Blinkt)
Kontrollleuchte für abgebroche-
nes Stop & Start-System
*1 (je
nach Ausstattung) (→S.383)
(Blinkt)
Anzeige für ausgeschalteten
Toyota Einparkhilfe-Sensor
*1 (je
nach Ausstattung) (→S.384)
(Blinkt)
Kontrollleuchte “RCTA OFF” *1
(je nach Ausstattung) (→S.384)
PKSB OFF-Kontrollleuchte
*1 (je
nach Ausstattung) (→S.384)
(Blinkt oder
leuchtet)
PCS-Warnleuchte*1 (je nach
Ausstattung) (→S.385)
Kontrollleuchte für Radschlupf
*1
(→S.385)

84
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
Die Kontrollleuchten informieren den
Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahr-
zeugs.
WARNUNG
■Warnleuchte eines sicherheitsrele-
vanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssy- stems, wie z. B. die ABS- oder SRS-Warn-leuchte, beim Anlassen des Motors nicht
aufleuchten, kann dies bedeuten, dass diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren Verletzungen oder sogar zum Tod führen kann. Lassen Sie das Fahrzeug in diesem Fall unver-
züglich von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
Kontrollleuchten
Kontrollleuchte für Fahrtrich-
tungsanzeiger ( →S.174)
Kontrollleuchte für Schlus-
sleuchte ( →S.177)
Kontrollleuchte für Scheinwerfer-
fernlicht ( →S.179)
Kontrollleuchte für automati-
sches Fernlicht (je nach Ausstat-
tung) ( →S.181)
Kontrollleuchte für Nebelschein-
werfer (je nach Ausstattung)
( →S.184)
Kontrollleuchte für Nebelschlus-
sleuchte ( →S.184)
PCS-Warnleuchte*1, 2 (je nach
Ausstattung) ( →S.200)
Kontrollleuchte für Geschwindig-
keitsregelsystem*3 (je nach Aus-
stattung) ( →S.218)
Kontrollleuchte für dynamische
Radar-Geschwindigkeitsrege-
lung*3 (je nach Ausstattung)
( →S.218) Kontrollleuchte “SET” für
Geschwindigkeitsregelsystem*3
(je nach Ausstattung) ( →S.218)
*4
LTA-Kontrollleuchte*3 (je nach
Ausstattung) ( →S.213)
Kontrollleuchten für BSM-
Außenspiegel (Totwinkel-Assi-
stent)*1, 5 (je nach Ausstattung)
( →S.243, 254)
BSM OFF-Kontrollleuchte*2 (je
nach Ausstattung) ( →S.243)
Anzeige für ausgeschalteten
Toyota Einparkhilfe-Sensor*1, 2
(je nach Ausstattung) ( →S.249)
Kontrollleuchte “RCTA OFF” *1, 2
(je nach Ausstattung) ( →S.254)
PKSB OFF-Kontrollleuchte*1, 2
(je nach Ausstattung) ( →S.259)
Kontrollleuchte des Stop & Start-
Systems*1 (je nach Ausstattung)
( →S.236) Kontrollleuchte für abgebroche-
nes Stop & Start-System*1, 2 (je
nach Ausstattung) ( →S.237)
Kontrollleuchte für Geschwindig-
keitsbegrenzung (je nach Aus-
stattung) ( →S.229)
(Blinkt)
Kontrollleuchte für Radschlupf*1
( →S.276)
VSC OFF-Kontrollleuchte*1, 2
( →S.277)
Kontrollleuchte des intelligenten
Einstiegs- und Startsystems*3 (je
nach Ausstattung) ( →S.163)
Schaltanzeige*6 (je nach Aus-
stattung) ( →S.174)

85
2
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
*1: Wenn der Motorschalter in den Modus
ON gebracht wird, schalten sich diese
Leuchten ein und zeigen an, dass eine
Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw.
nach Anlassen des Motors. Wenn die
Leuchten nicht aufleuchten oder nicht
wieder erlöschen, kann im betreffenden
System eine Funktionsstörung vorliegen.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb über-
prüfen.
*2: Die Leuchte leuchtet auf, wenn das
System abgeschaltet wird.
*3: Diese Kontrollleuchte leuchtet in der
Multi-Informationsanzeige auf.
*4: In Abhängigkeit von den Betriebsbedin-
gungen ändern sich die Farbe und der
Status (leuchtend/blinkend) der Leuchte.
*5: Diese Leuchte leuchtet auf den Außen-
spiegeln.
*6: Bei Fahrzeugen mit vertikalem Display
leuchtet diese Kontrollleuchte in der
Multi-Informationsanzeige auf.
*7: Wenn die Außentemperatur auf ca. 3°C
oder niedriger absinkt, blinkt diese Kon-
trollleuchte ca. 10 Sekunden lang und
leuchtet dann dauerhaft.

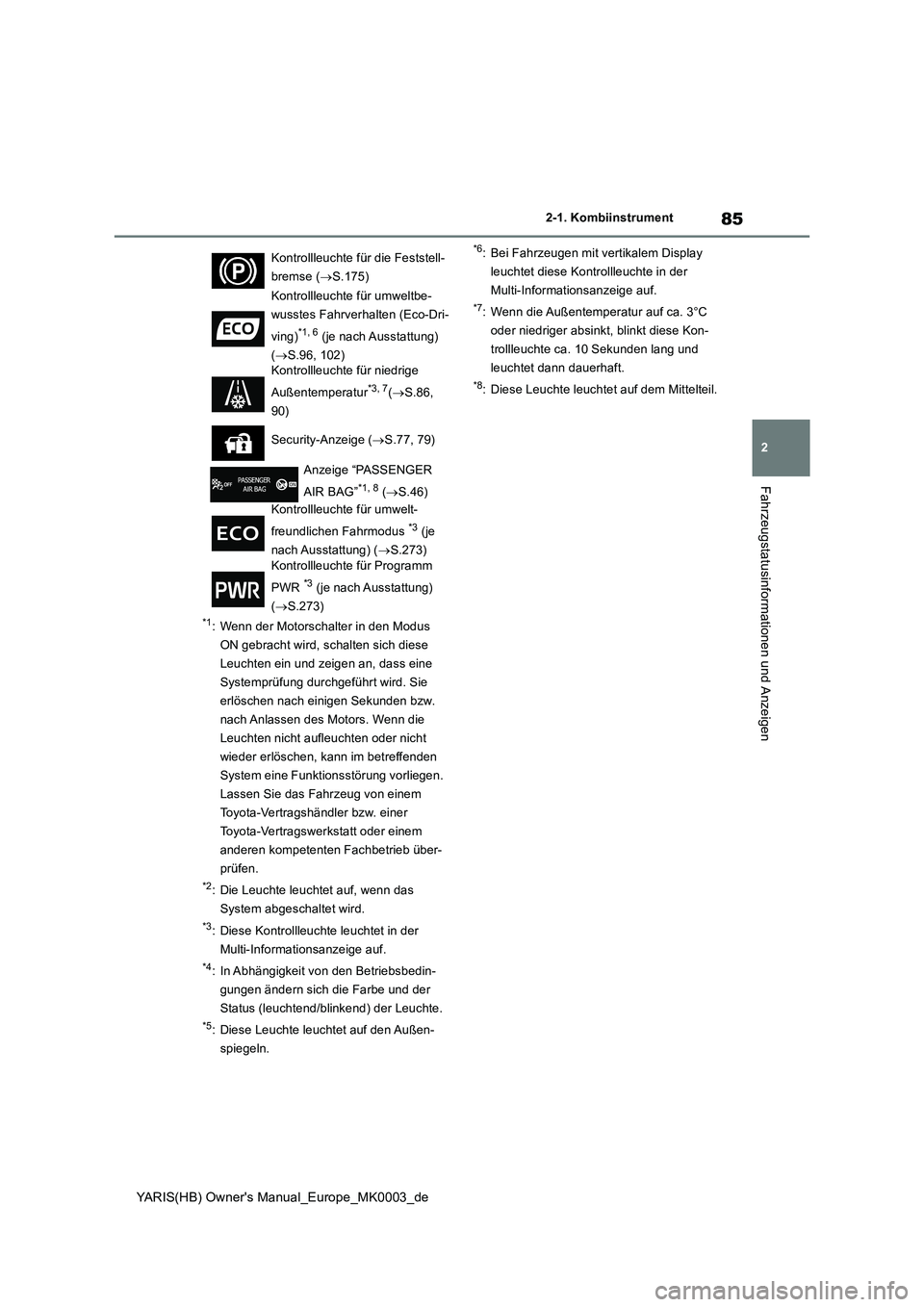

*8: Diese Leuchte leuchtet auf dem Mittelteil. Kontrollleuchte für die Feststell-
bremse (→S.175)
Kontrollleuchte für umweltbe-
wusstes Fahrverhalten (Eco-Dri-
ving)
*1, 6 (je nach Ausstattung)
(→S.96, 102)
Kontrollleuchte für niedrige
Außentemperatur
*3, 7(→S.86,
90)
Security-Anzeige (→S.77, 79)
Anzeige “PASSENGER
AIR BAG”
*1, 8 (→S.46)
Kontrollleuchte für umwelt-
freundlichen Fahrmodus
*3 (je
nach Ausstattung) (→S.273)
Kontrollleuchte für Programm
PWR
*3 (je nach Ausstattung)
(→S.273)

86
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
■Lage der Instrumente und Anzeigen
Die Maßeinheiten unterscheiden sich möglicherweise je nach Bestimmungsland des Fahr-
zeugs.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40°C bis 60°C an
Uhr (→S.88)
Tachometer
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrzeugdaten für den Fahrer bereit (→S.94)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an (→S.388)
Gesamtkilometerzähler- und Tageskilometerzähleranzeige (→S.87)
Schaltstellungsanzeige (Multidrive) (→S.167)
Schaltanzeige (Schaltgetriebe) (→S.174)
Instrumente und Anzeigen (vertikales Display)
Instrumentenanzeige

87
2
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige (→S.87)
■Außentemperaturanzeige
●In den folgenden Situationen wird eventu- ell nicht die richtige Außentemperatur
angezeigt bzw. die Änderung der Anzeige der Außentemperatur dauert länger als normal:
• Wenn das Fahrzeug angehalten wurde oder mit niedriger Geschwindigkeit fährt (weniger als 25 km/h)
• Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
●Wenn “--” angezeigt wird, liegt möglicher-weise eine Funktionsstörung im System
vor. Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
■Flüssigkeitskristallanzeige
→ S.94
■Kundenspezifische Anpassung
Die Instrumente und Anzeigen können über
in der Multi-Informationsanzeige indivi-
duell eingestellt werden. ( →S.436)
■Ändern der Anzeige
Drücken Sie die Umschalttaste für das
Display, bis das gewünschte Element
angezeigt wird.
WARNUNG
■Die Informationsanzeige bei niedri- gen Temperaturen
Nutzen Sie die Flüssigkeitskristallanzeige
erst, nachdem sich der Innenraum des Fahrzeugs erwärmt hat . Bei extrem niedri- gen Temperaturen reagi ert der Bildschirm
der Informationsanzeige möglicherweise langsamer, und Änderungen bei der Anzeige werden verzögert.
Beispielsweise tritt eine Verzögerung zwi-schen dem Schaltvorgang des Fahrers und der Anzeige des entsprechenden
Gangs im Display auf. Diese Verzögerung könnte den Fahrer dazu veranlassen, wie-der herunterzuschalten, was zu einer
schnellen und starken Motorbremswirkung führt, die einen Unfall mit Verletzungen und sogar Todesfolge auslösen kann.
HINWEIS
■Vermeidung von Motorschäden
●Lassen Sie den Zeiger des Drehzahl-messers nicht in den roten Bereich der maximalen Motordrehzahl wandern.
●Der Motor kann überhitzen, wenn die Kühlmittel-Temperaturanzeige in den roten Bereich (H) wandert. Halten Sie
das Fahrzeug in diesem Fall sofort an einer sicheren Stelle an, und überprüfen Sie den Motor, sobald er vollständig
abgekühlt ist. ( →S.418)
Gesamtkilometerzähler- und
Tageskilometerzähleranzeige

88
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument

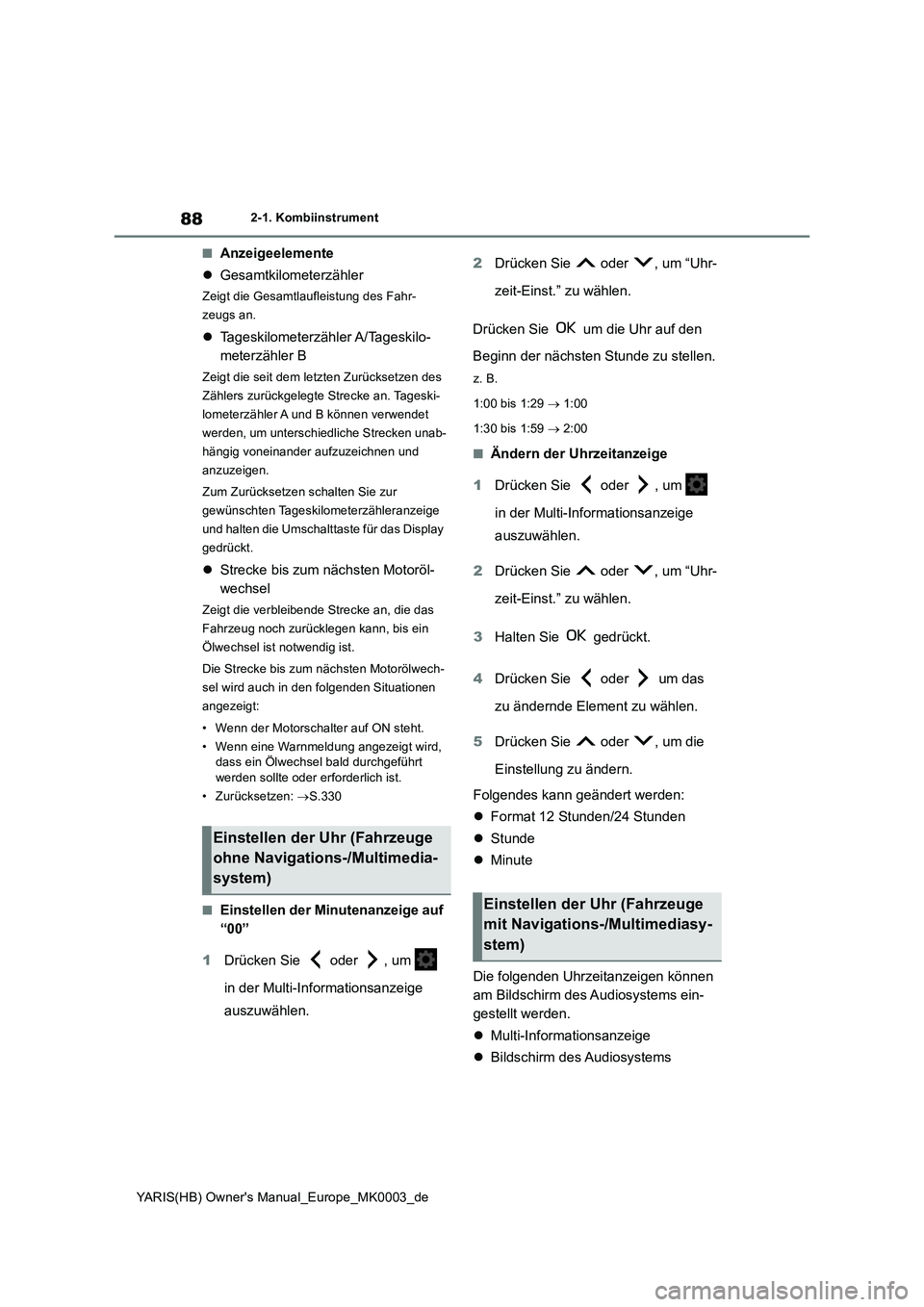

■Anzeigeelemente
zGesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
zTageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurücksetzen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Zum Zurücksetzen schalten Sie zur
gewünschten Tageskilometerzähleranzeige
und halten die Umschalttaste für das Display
gedrückt.
zStrecke bis zum nächsten Motoröl-
wechsel
Zeigt die verbleibende Strecke an, die das
Fahrzeug noch zurücklegen kann, bis ein
Ölwechsel ist notwendig ist.
Die Strecke bis zum nächsten Motorölwech-
sel wird auch in den folgenden Situationen
angezeigt:
• Wenn der Motorschalter auf ON steht.
• Wenn eine Warnmeldung angezeigt wird,
dass ein Ölwechsel bald durchgeführt
werden sollte oder erforderlich ist.
• Zurücksetzen: →S.330
■Einstellen der Minutenanzeige auf
“00”
1Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.2Drücken Sie oder , um “Uhr-
zeit-Einst.” zu wählen.
Drücken Sie um die Uhr auf den
Beginn der nächsten Stunde zu stellen.
z. B.
1:00 bis 1:29 → 1:00
1:30 bis 1:59 → 2:00
■Ändern der Uhrzeitanzeige
1Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2Drücken Sie oder , um “Uhr-
zeit-Einst.” zu wählen.
3Halten Sie gedrückt.
4Drücken Sie oder um das
zu ändernde Element zu wählen.
5Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
zFormat 12 Stunden/24 Stunden
zStunde
zMinute
Die folgenden Uhrzeitanzeigen können
am Bildschirm des Audiosystems ein-
gestellt werden.
zMulti-Informationsanzeige
zBildschirm des Audiosystems
Einstellen der Uhr (Fahrzeuge
ohne Navigations-/Multimedia-
system)
Einstellen der Uhr (Fahrzeuge
mit Navigations-/Multimediasy-
stem)

89
2
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen

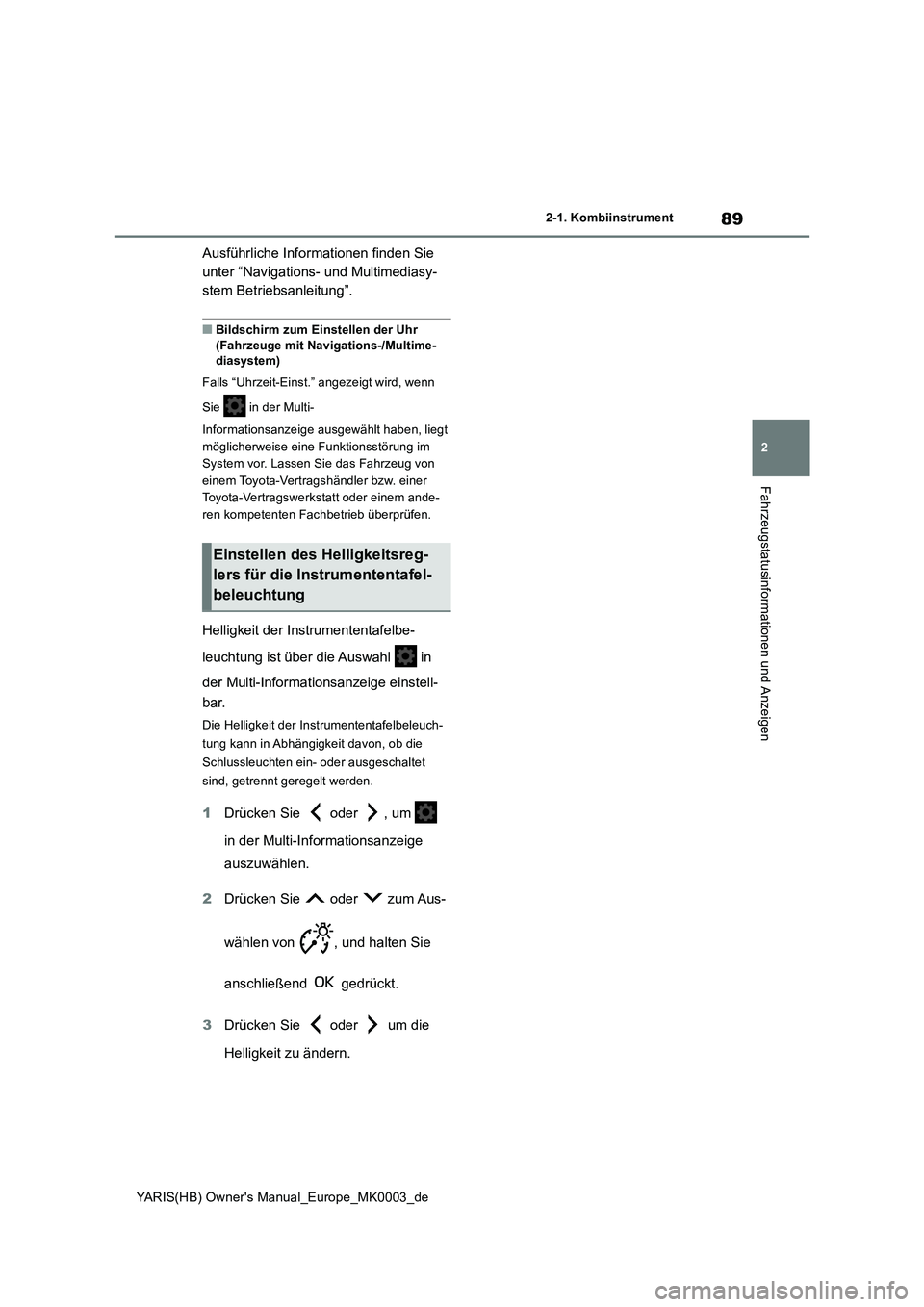

Ausführliche Informationen finden Sie
unter “Navigations- und Multimediasy-
stem Betriebsanleitung”.
■Bildschirm zum Einstellen der Uhr
(Fahrzeuge mit Navigations-/Multime-
diasystem)
Falls “Uhrzeit-Einst.” angezeigt wird, wenn
Sie in der Multi-
Informationsanzeige ausgewählt haben, liegt
möglicherweise eine Funktionsstörung im
System vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
Helligkeit der Instrumententafelbe-
leuchtung ist über die Auswahl in
der Multi-Informationsanzeige einstell-
bar.
Die Helligkeit der Instrumententafelbeleuch-
tung kann in Abhängigkeit davon, ob die
Schlussleuchten ein- oder ausgeschaltet
sind, getrennt geregelt werden.
1Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2Drücken Sie oder zum Aus-
wählen von , und halten Sie
anschließend gedrückt.
3Drücken Sie oder um die
Helligkeit zu ändern.
Einstellen des Helligkeitsreg-
lers für die Instrumententafel-
beleuchtung

90
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
■Lage der Instrumente und Anzeigen
Die Maßeinheiten unterscheiden sich möglicherweise je nach Bestimmungsland des Fahr-
zeugs.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrzeugdaten für den Fahrer bereit (→S.100)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an (→S.388)
Uhr (→S.92)
Tachometer
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Gesamtkilometerzähler- und Tageskilometerzähleranzeige (→S.91)
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40°C bis 60°C an
Instrumente und Anzeigen (horizontales Display)
Instrumentenanzeige
