TOYOTA YARIS HATCHBACK 2020 Bruksanvisningar (in Swedish)

191
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
nSituationer när systemet eventuellt
inte fungerar korrekt
lI vissa situationer som följande känner
radarsensorn och främre kameran
eventuellt inte av ett föremål vilket hin-
drar systemet från att fungera på rätt
sätt:
• När ett avkänningsbart föremål när-
mar sig din bil
• Om din bil eller ett avkänningsbart föremål skakar
• Om ett avkänningsbart föremål gör en plötslig manöver (t.ex. girar tvärt,
accelererar eller bromsar in)
• Om din bil snabbt närmar sig ett avkänningsbart föremål
• Om ett avkänningsbart föremål inte
befinner sig direkt framför din bil
• Om ett avkänningsbart föremål befin- ner sig nära en mur, ett staket, räcke,
manlucka, fordon, stålplåt på vägen
etc.
• Om ett avkänningsbart föremål befin- ner sig under en konstruktion
• Om en del av ett avkänningsbart före-
mål är dold av ett föremål, t.ex. stort
bagage, paraply eller räcke
• När det förekommer mycket som kan
reflektera radiovågor från närliggande
radar (tunnlar, fackverksbroar, grus-
vägar, snötäckta vägar med spår, etc)
• Om radiovågorna påverkas till radarn som är installerad i ett annat fordon
• Om flera avkänningsbara föremål är
tätt tillsammans
• Om solen eller annat ljus skiner direkt på ett avkänningsbart föremål
• Om ett avkänningsbart föremål har en
vit färgton och ser extremt ljust ut
• Om ett avkänningsbart föremål tycks ha samma färg eller ljusstyrka som
omgivningen • Om ett avkänningsbart föremål plöts-
ligt dyker upp framför din bil
• Om vatten, snö, damm etc virvlar upp
på bilens framsida
• Om ett starkt ljussken framför bilen, t.ex. solstrålar eller mötande trafiks
strålkastare, skiner di rekt in i främre
kameran
• Om bilen närmar sig sidan eller fron-
ten på ett framförvarande fordon
• Om ett framförvarande fordon är en motorcykel
• Om ett framförvarande fordon är smalt, t.ex. ett rörlighetsfordon
• Om ett framförvarande fordon har en
liten bakvagn, t.ex. en olastad lastbil
• Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om fordonet framför har en last som skjuter ut bakom dess bakre stötfång-
are
• Om fordonet framför har oregelbun- den form, t.ex. en traktor eller sido-
vagn
• Om ett framförvarande fordon är en barncykel, en ovanligt tungt lastad
cykel, en cykel med mer än en person
på, eller en cykel med ovanlig form
cykel (cykel med barnsits, tandemcy-
kel etc)
OMK0001SE.book Page 191 Frida y, February 26, 2021 10:53 AM

192
YARIS F OMK0001SE
4-5. Använda förarstödsystem
• Om en fotgängare/eller höjden på en cyklande person framfö r bilen är kor-
tare än cirka 1 meter, eller högre än
cirka 2 meter.
• Om en fotgängare/cyklist bär omfångsrik klädsel (regnrock, lång
kjol, etc) vilket skapar en obestämbar
silhuett
• Om en fotgängare böjer sig framåt
eller sitter på huk, eller en cyklist böjer
sig framåt
• Om en fotgängare/cyklist färdas
snabbt
• Om en fotgängare skjuter på en barn- vagn, rullstol , cykel eller annat fordon
• Vid körning i ostadigt väder, t.ex. kraf- tigt regn, dimma, snö eller sandstorm
• Vid körning genom ånga eller rök
• Om omgivningens ljus är svagt, till
exempel i gryning eller skymning, på
natten eller i en tunnel, som får ett
avkänningsbart föremål att verka ha
samma färg som omgivningen
• Vid körning på en plats där ljusnivån
växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
• Om bilen inte har körts under en viss
tid efter att motorn startades
• Vid sväng till vänster/höger och ytterli- gare en sväng till vänster/höger efter
några sekunder
• Vid körning i en kurva och i några sekunder efter körning i en kurva
• Om bilen sladdar
• Om främre delen av bilen höjs eller sänks
• Om hjulen är felriktade
• Om ett torkarblad skymmer frontka- meran
• Bilen körs i extremt hög hastighet
• Vid körning i backe
• Om radarsensorn eller frontkameran är felriktade • Vid körning i ett körfält som separeras
av mer än två körfält där mötande for-
don körs medan du svänger åt höger/
vänster
• När bilen i stort sett är felplacerad med detekterat mötande fordon på
motsatt sida under en högersväng/
vänstersväng.
• När du svänger till höger/vänster och en fotgängare närmar sig bakifrån
eller på sidan av din bil
lFörutom ovanstående aktiveras even-
tuellt inte den aktiva styrassistansen i
vissa situationer, såsom följande.
• Om de vita (gula) körfältslinjerna är svåra att se, t.ex. om de är svaga, går
isär/ihop, eller om något skuggar dem
• Om körfältet är bredare eller smalare än normalt
• Om vägytan täcks av ett ljust och mörkt mönster, t.ex. orsakat av vägar-
beten
• Om en fotgängare detekteras nära din bils mittlinje
• Om utrymmet att styra bilen in i är var-
ken tillräckligt eller tomt
• Om det finns mötande fordon
• Om VSC-funktionen är aktiv
lI några situationer, som följande,
erhålls eventuellt inte tillräcklig broms-
kraft eller styrkraft vilket hindrar syste-
met från att fungera på rätt sätt:
OMK0001SE.book Page 192 Frida y, February 26, 2021 10:53 AM

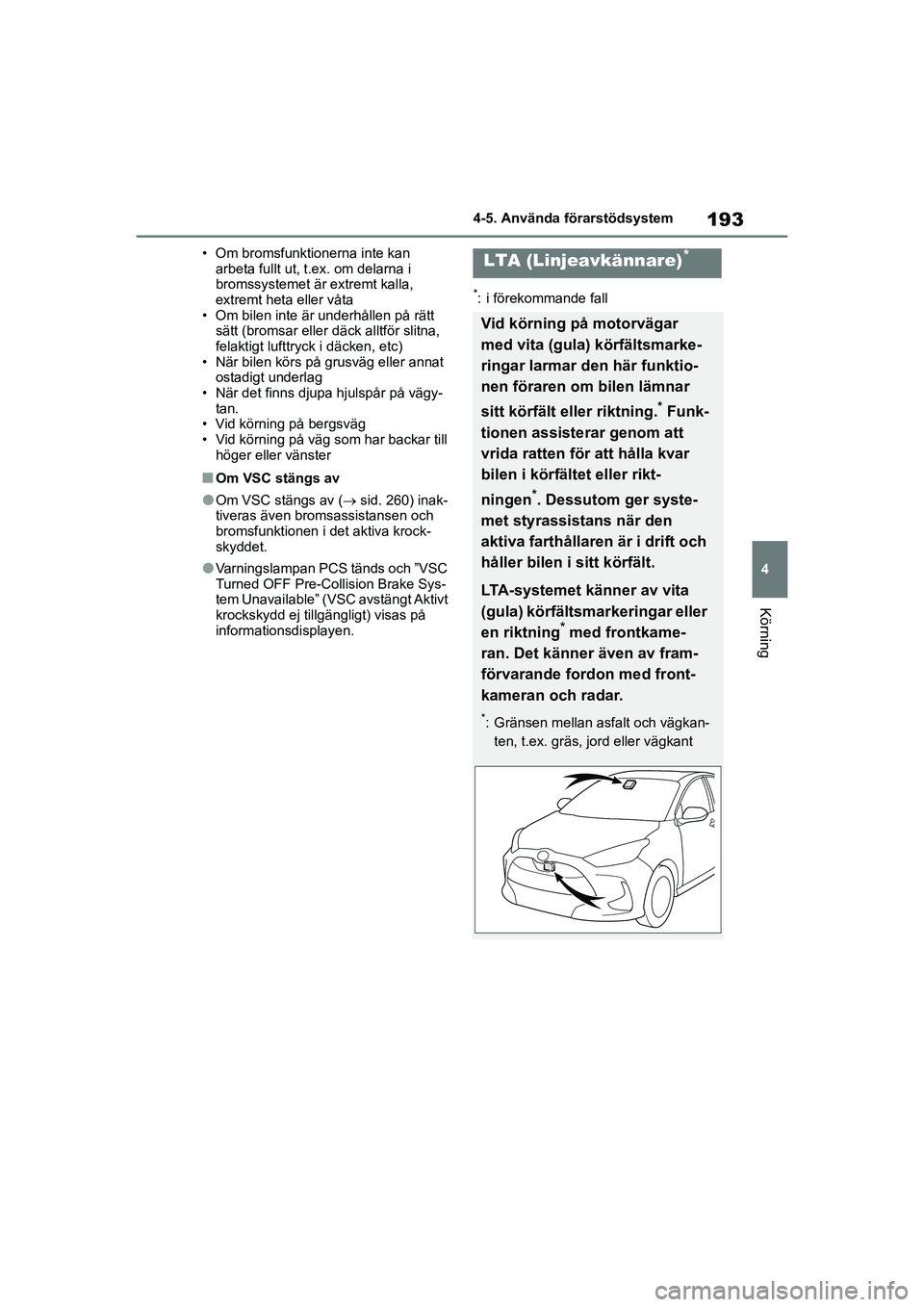

193
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna,
felaktigt lufttr yck i däcken, etc)
• När bilen körs på grusväg eller annat ostadigt underlag
• När det finns djupa hjulspår på vägy- tan.
• Vid körning på bergsväg
• Vid körning på väg som har backar till
höger eller vänster
nOm VSC stängs av
lOm VSC stängs av ( sid. 260) inak-
tiveras även bromsassistansen och
bromsfunktionen i det aktiva krock-
skyddet.
lVarningslampan PCS tänds och ”VSC
Turned OFF Pre-Collision Brake Sys-
tem Unavailable” (VSC avstängt Aktivt
krockskydd ej tillgängligt) visas på
informationsdisplayen.
*: i förekommande fall
LTA (Linjeavkännare)*
Vid körning på motorvägar
med vita (gula) körfältsmarke-
ringar larmar den här funktio-
nen föraren om bilen lämnar
sitt körfält eller riktning.
* Funk-
tionen assisterar genom att
vrida ratten för att hålla kvar
bilen i körfältet eller rikt-
ningen
*. Dessutom ger syste-
met styrassistans när den
aktiva farthållaren är i drift och
håller bilen i sitt körfält.
LTA-systemet känner av vita
(gula) körfältsma rkeringar eller
en riktning
* med frontkame-
ran. Det känner även av fram-
förvarande fordon med front-
kameran och radar.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
OMK0001SE.book Page 193 Frida y, February 26, 2021 10:53 AM

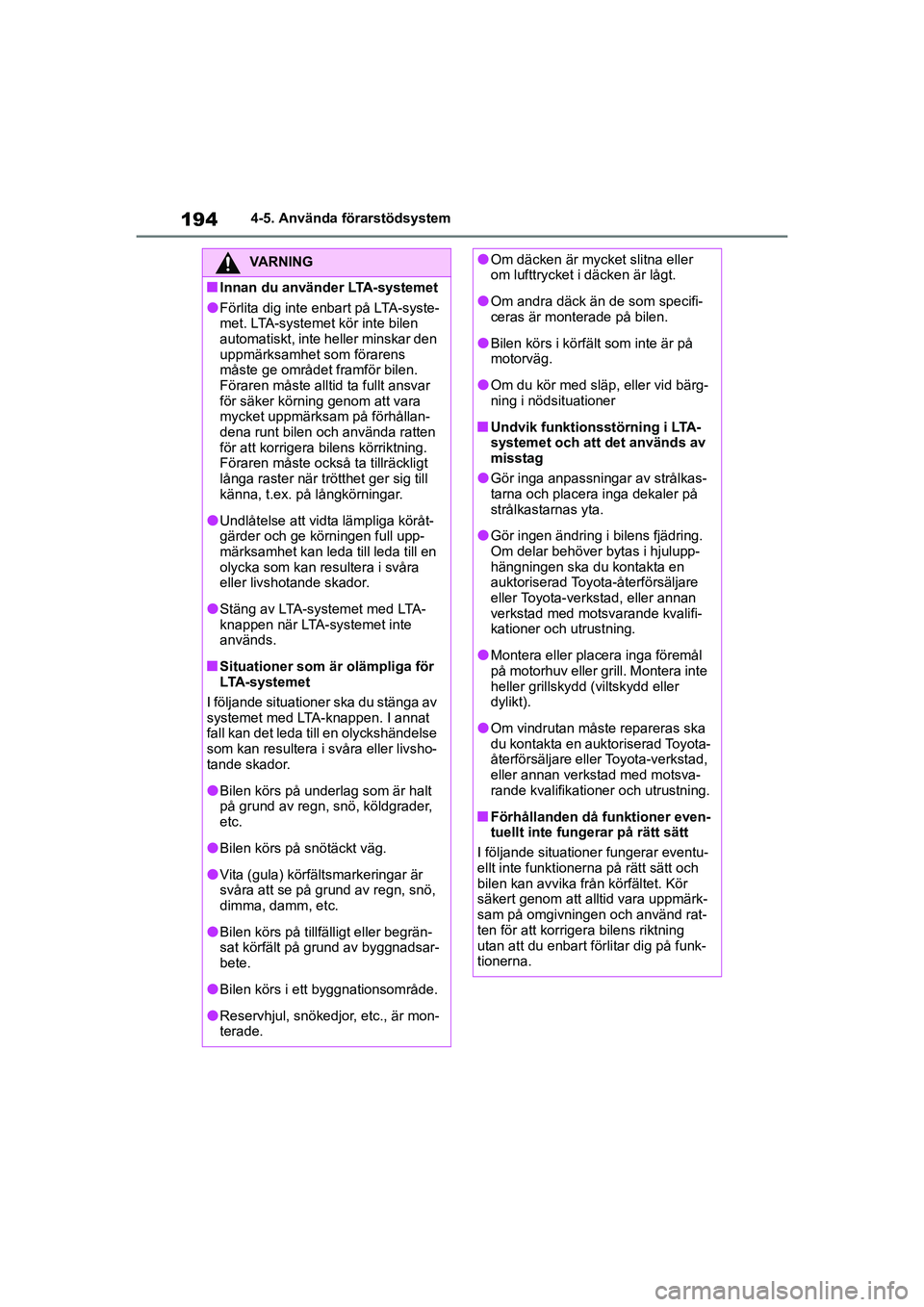

194
YARIS F OMK0001SE
4-5. Använda förarstödsystem
VARNING
nInnan du använder LTA-systemet
lFörlita dig inte enbart på LTA-syste-
met. LTA-systemet kör inte bilen
automatiskt, inte heller minskar den
uppmärksamhet som förarens
måste ge området framför bilen.
Föraren måste alltid ta fullt ansvar
för säker körning genom att vara
mycket uppmärksam på förhållan-
dena runt bilen och använda ratten
för att korrigera bilens körriktning.
Föraren måste också ta tillräckligt
långa raster när trötthet ger sig till
känna, t.ex. på långkörningar.
lUndlåtelse att vidta lämpliga köråt-
gärder och ge körningen full upp-
märksamhet kan leda till leda till en
olycka som kan resultera i svåra
eller livshotande skador.
lStäng av LTA-systemet med LTA-
knappen när LTA-systemet inte
används.
nSituationer som är olämpliga för
LTA-systemet
I följande situationer ska du stänga av
systemet med LTA-knappen. I annat
fall kan det leda till en olyckshändelse
som kan resultera i svåra eller livsho-
tande skador.
lBilen körs på underlag som är halt
på grund av regn, snö, köldgrader,
etc.
lBilen körs på snötäckt väg.
lVita (gula) körfältsmarkeringar är
svåra att se på grund av regn, snö,
dimma, damm, etc.
lBilen körs på tillfälligt eller begrän-
sat körfält på grund av byggnadsar-
bete.
lBilen körs i ett byggnationsområde.
lReservhjul, snökedjor, etc., är mon-
terade.
lOm däcken är mycket slitna eller
om lufttrycket i däcken är lågt.
lOm andra däck än de som specifi-
ceras är monterade på bilen.
lBilen körs i körfält som inte är på
motorväg.
lOm du kör med släp, eller vid bärg-
ning i nödsituationer
nUndvik funktionsstörning i LTA-
systemet och att det används av
misstag
lGör inga anpassningar av strålkas-
tarna och placera inga dekaler på
strålkastarnas yta.
lGör ingen ändring i bilens fjädring.
Om delar behöver bytas i hjulupp-
hängningen ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning.
lMontera eller placera inga föremål
på motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller
dylikt).
lOm vindrutan måst e repareras ska
du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
nFörhållanden då funktioner even-
tuellt inte fungerar på rätt sätt
I följande situationer fungerar eventu-
ellt inte funktionerna på rätt sätt och
bilen kan avvika fr ån körfältet. Kör
säkert genom att alltid vara uppmärk-
sam på omgivningen och använd rat-
ten för att korrigera bilens riktning
utan att du enbart förlitar dig på funk-
tionerna.
OMK0001SE.book Page 194 Frida y, February 26, 2021 10:53 AM

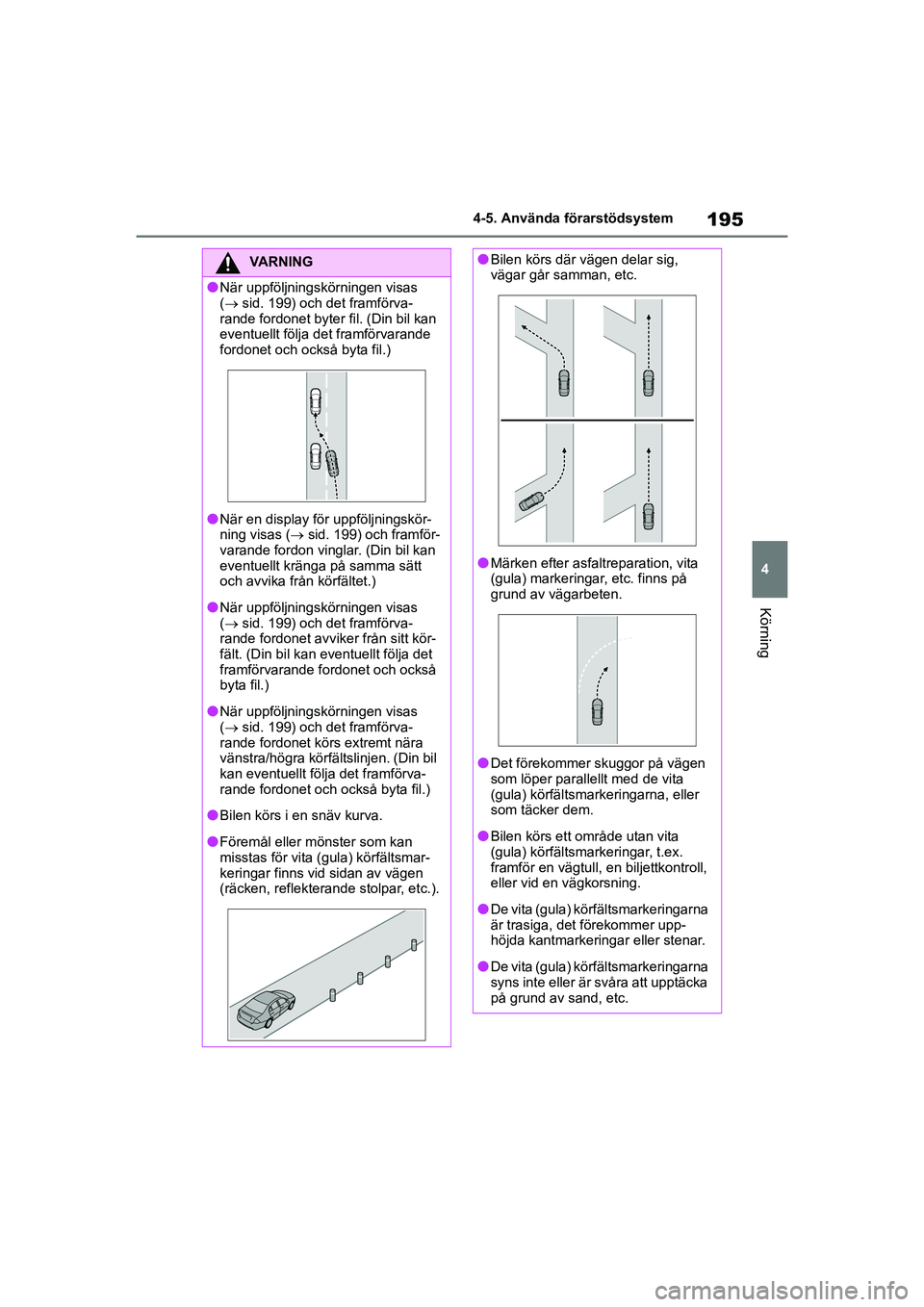

195
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
VARNING
lNär uppföljningskörningen visas
(sid. 199) och det framförva-
rande fordonet byter fil. (Din bil kan
eventuellt följa det framförvarande
fordonet och också byta fil.)
lNär en display för uppföljningskör-
ning visas ( sid. 199) och framför-
varande fordon vinglar. (Din bil kan
eventuellt kränga på samma sätt
och avvika från körfältet.)
lNär uppföljningskörningen visas
( sid. 199) och det framförva-
rande fordonet avviker från sitt kör-
fält. (Din bil kan ev entuellt följa det
framförvarande fo rdonet och också
byta fil.)
lNär uppföljningskörningen visas
( sid. 199) och det framförva-
rande fordonet körs extremt nära
vänstra/högra körfältslinjen. (Din bil
kan eventuellt följa det framförva-
rande fordonet och också byta fil.)
lBilen körs i en snäv kurva.
lFöremål eller mönster som kan
misstas för vita (gula) körfältsmar-
keringar finns vid sidan av vägen
(räcken, reflekterande stolpar, etc.).
lBilen körs där vägen delar sig,
vägar går samman, etc.
lMärken efter asfaltreparation, vita
(gula) markeringar, etc. finns på
grund av vägarbeten.
lDet förekommer skuggor på vägen
som löper parallellt med de vita
(gula) körfältsmarkeringarna, eller
som täcker dem.
lBilen körs ett område utan vita
(gula) körfältsmarkeringar, t.ex.
framför en vägtull, en biljettkontroll,
eller vid en vägkorsning.
lDe vita (gula) körfältsmarkeringarna
är trasiga, det förekommer upp-
höjda kantmarkeringar eller stenar.
lDe vita (gula) körfältsmarkeringarna
syns inte eller är svåra att upptäcka
på grund av sand, etc.
OMK0001SE.book Page 195 Frida y, February 26, 2021 10:53 AM

196
YARIS F OMK0001SE
4-5. Använda förarstödsystem

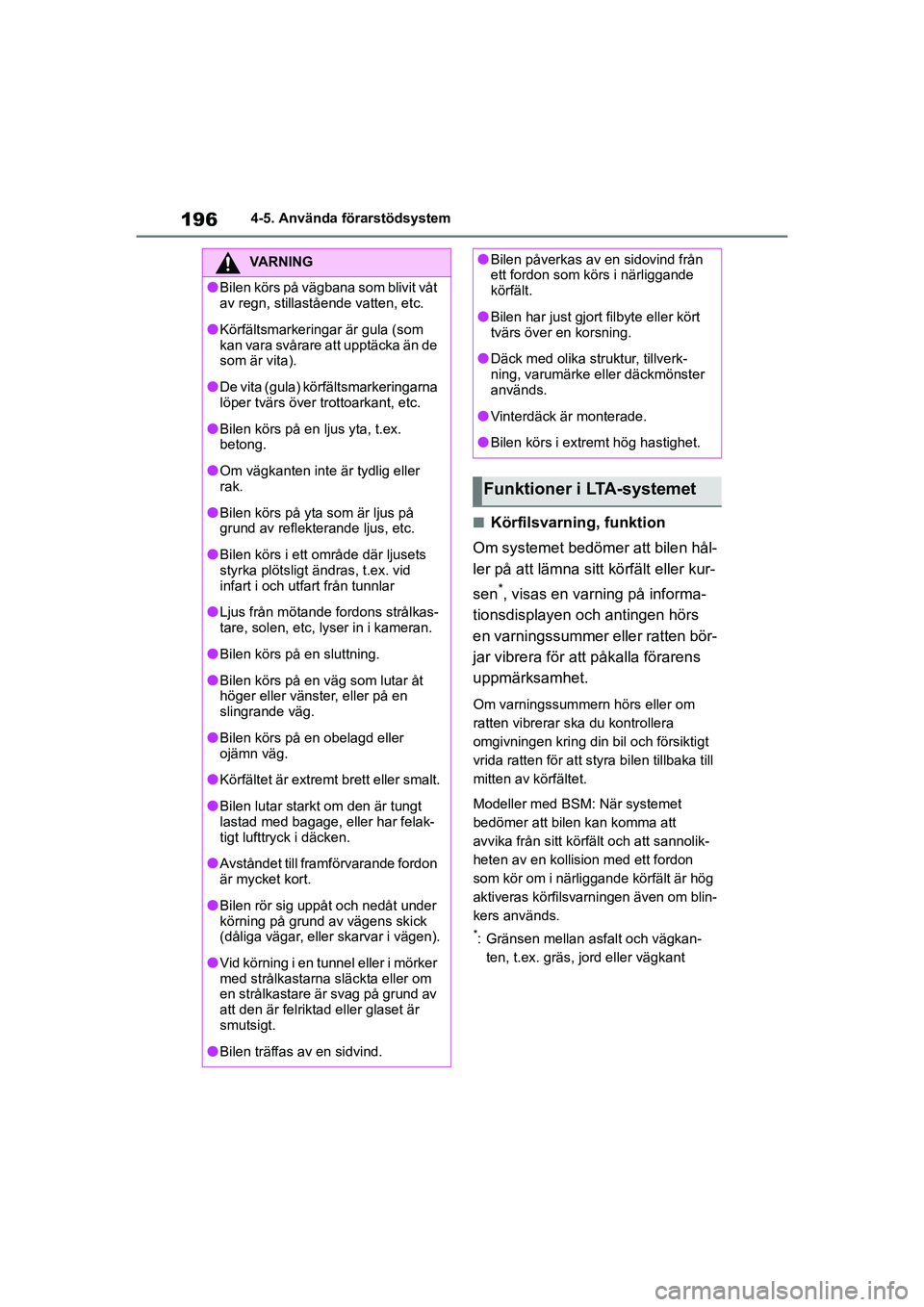

nKörfilsvarning, funktion
Om systemet bedömer att bilen hål-
ler på att lämna sitt körfält eller kur-
sen
*, visas en varning på informa-
tionsdisplayen och antingen hörs
en varningssummer eller ratten bör-
jar vibrera för att påkalla förarens
uppmärksamhet.
Om varningssummern hörs eller om
ratten vibrerar ska du kontrollera
omgivningen kring din bil och försiktigt
vrida ratten för att styra bilen tillbaka till
mitten av körfältet.
Modeller med BSM: När systemet
bedömer att bilen kan komma att
avvika från sitt körfält och att sannolik-
heten av en kollision med ett fordon
som kör om i närliggande körfält är hög
aktiveras körfilsvarningen även om blin-
kers används.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
VARNING
lBilen körs på vägbana som blivit våt
av regn, stillastående vatten, etc.
lKörfältsmarkeringar är gula (som
kan vara svårare att upptäcka än de
som är vita).
lDe vita (gula) körfältsmarkeringarna
löper tvärs över trottoarkant, etc.
lBilen körs på en ljus yta, t.ex.
betong.
lOm vägkanten inte är tydlig eller
rak.
lBilen körs på yta som är ljus på
grund av reflekterande ljus, etc.
lBilen körs i ett område där ljusets
styrka plötsligt ändras, t.ex. vid
infart i och utfart från tunnlar
lLjus från mötande fordons strålkas-
tare, solen, etc, lyser in i kameran.
lBilen körs på en sluttning.
lBilen körs på en väg som lutar åt
höger eller vänster, eller på en
slingrande väg.
lBilen körs på en obelagd eller
ojämn väg.
lKörfältet är extremt brett eller smalt.
lBilen lutar starkt om den är tungt
lastad med bagage, eller har felak-
tigt lufttryck i däcken.
lAvståndet till framförvarande fordon
är mycket kort.
lBilen rör sig uppåt och nedåt under
körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
lVid körning i en tunnel eller i mörker
med strålkastarna släckta eller om
en strålkastare är svag på grund av
att den är felriktad eller glaset är
smutsigt.
lBilen träffas av en sidvind.
lBilen påverkas av en sidovind från
ett fordon som körs i närliggande
körfält.
lBilen har just gjort filbyte eller kört
tvärs över en korsning.
lDäck med olika struktur, tillverk-
ning, varumärke eller däckmönster
används.
lVinterdäck är monterade.
lBilen körs i extremt hög hastighet.
Funktioner i LTA-systemet
OMK0001SE.book Page 196 Frida y, February 26, 2021 10:53 AM

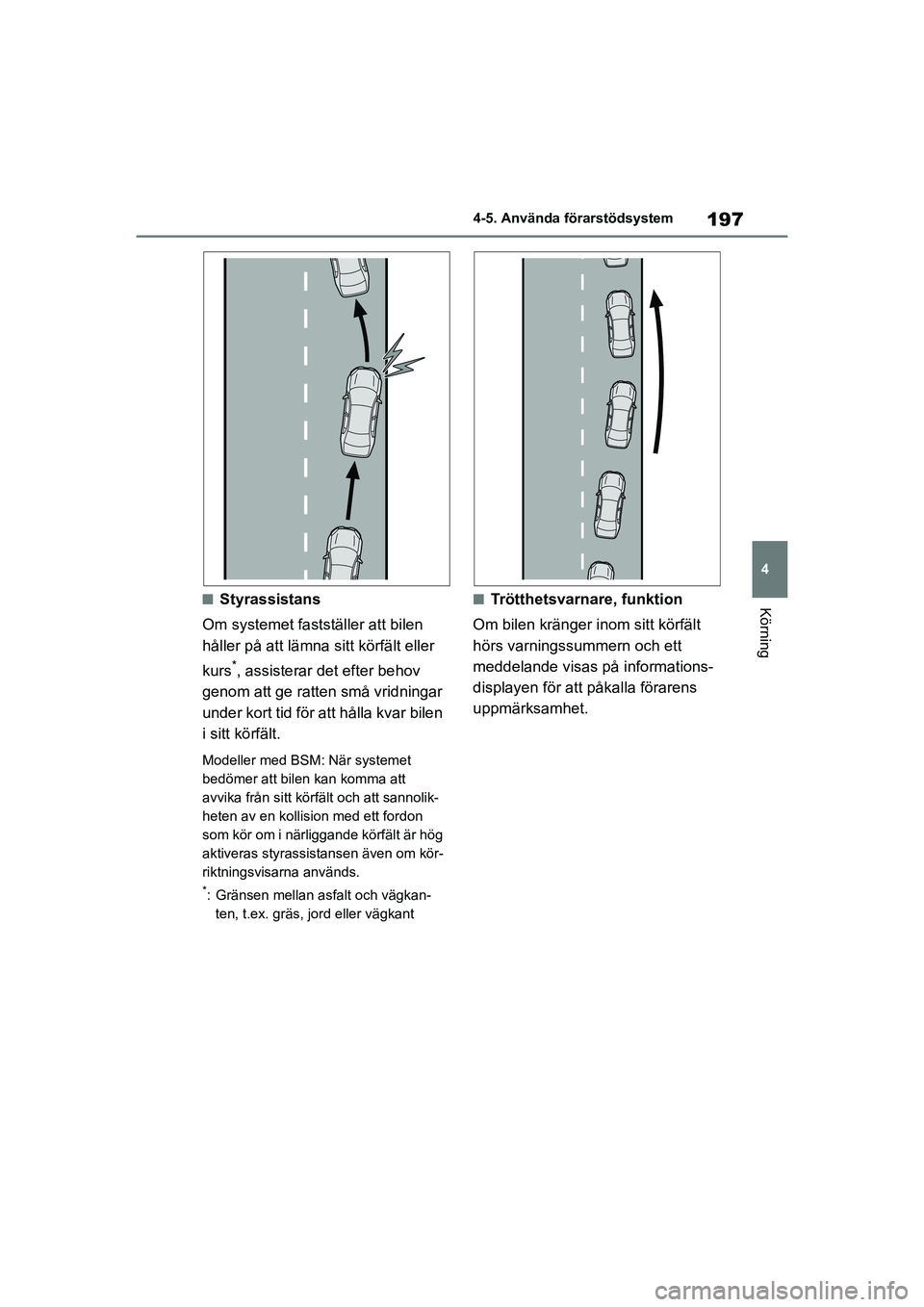

197
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
KörningnStyrassistans
Om systemet fastställer att bilen
håller på att lämna sitt körfält eller
kurs
*, assisterar det efter behov
genom att ge ratten små vridningar
under kort tid för att hålla kvar bilen
i sitt körfält.
Modeller med BSM: När systemet
bedömer att bilen kan komma att
avvika från sitt körfält och att sannolik-
heten av en kollision med ett fordon
som kör om i närliggande körfält är hög
aktiveras styrassistansen även om kör-
riktningsvisarna används.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
nTrötthetsvarnare, funktion
Om bilen kränger inom sitt körfält
hörs varningssummern och ett
meddelande visas på informations-
displayen för att påkalla förarens
uppmärksamhet.
OMK0001SE.book Page 197 Frida y, February 26, 2021 10:53 AM

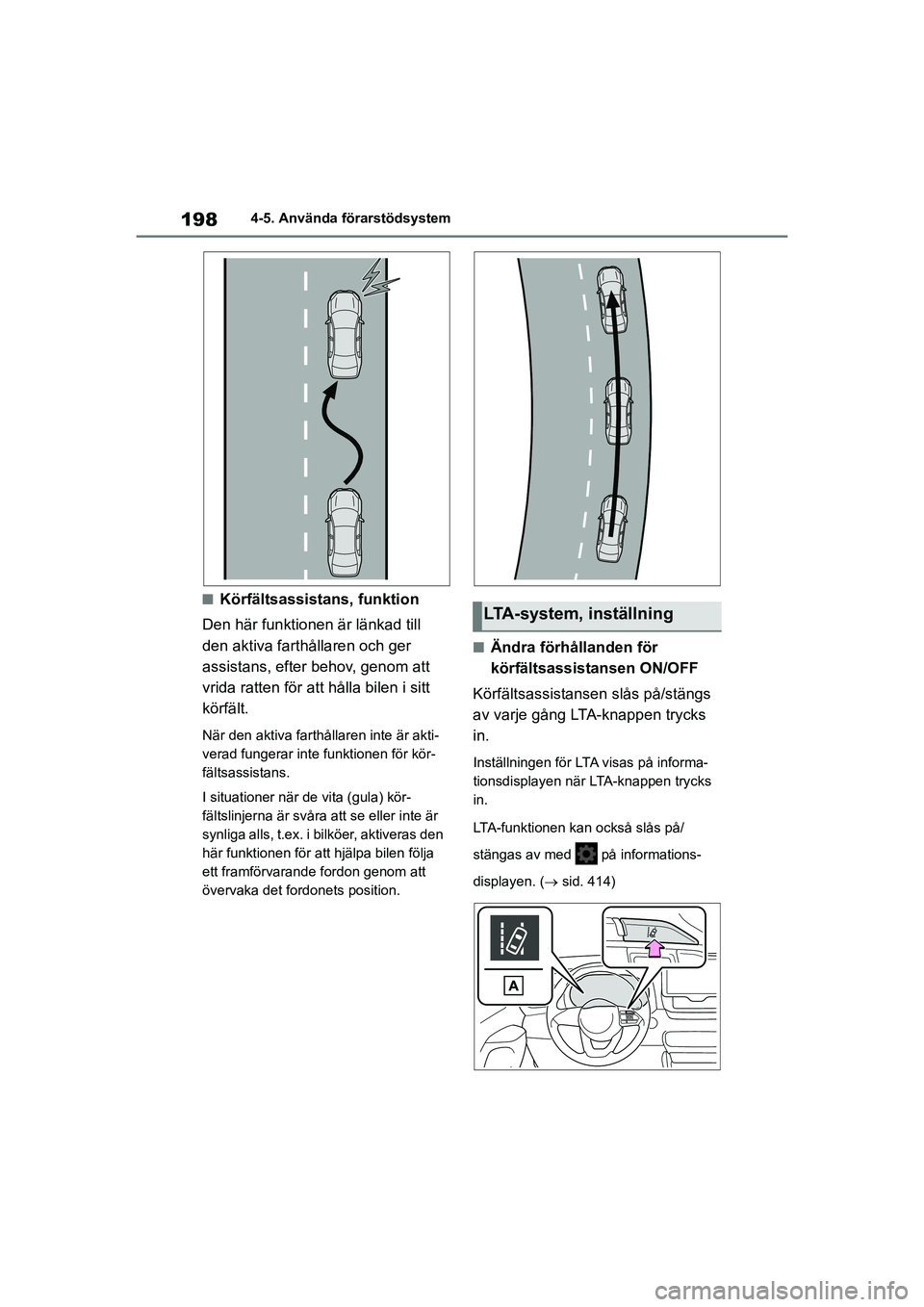

198
YARIS F OMK0001SE
4-5. Använda förarstödsystem
nKörfältsassistans, funktion
Den här funktionen är länkad till
den aktiva farthållaren och ger
assistans, efter behov, genom att
vrida ratten för att hålla bilen i sitt
körfält.
När den aktiva farthållaren inte är akti-
verad fungerar inte funktionen för kör-
fältsassistans.
I situationer när de vita (gula) kör-
fältslinjerna är svåra att se eller inte är
synliga alls, t.ex. i bilköer, aktiveras den
här funktionen för att hjälpa bilen följa
ett framförvarande fordon genom att
övervaka det fordonets position.
nÄndra förhållanden för
körfältsassistansen ON/OFF
Körfältsassistansen slås på/stängs
av varje gång LTA-knappen trycks
in.
Inställningen för LT A visas på informa-
tionsdisplayen när LTA-knappen trycks
in.
LTA-funktionen kan också slås på/
stängas av med på informations-
displayen. ( sid. 414)
LTA-system, inställning
OMK0001SE.book Page 198 Frida y, February 26, 2021 10:53 AM

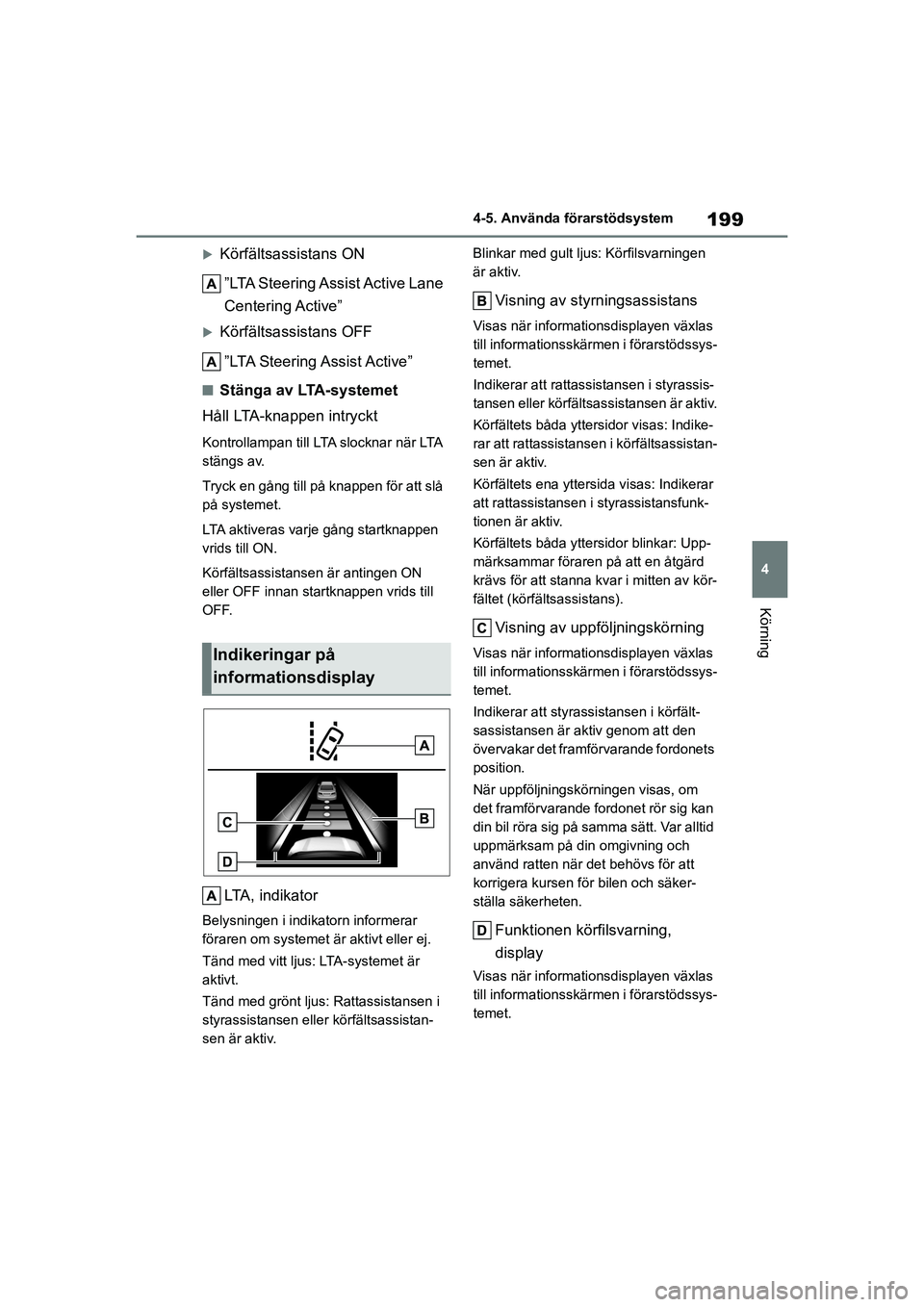

199
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
Körfältsassistans ON”LTA Steering Assist Active Lane
Centering Active”
Körfältsassistans OFF”LTA Steering Assist Active”
nStänga av LTA-systemet
Håll LTA-knappen intryckt
Kontrollampan till LTA slocknar när LTA
stängs av.
Tryck en gång till på knappen för att slå
på systemet.
LTA aktiveras varje gång startknappen
vrids till ON.
Körfältsassistansen är antingen ON
eller OFF innan startknappen vrids till
OFF.
LTA , i n d i k a t o r
Belysningen i indikatorn informerar
föraren om systemet är aktivt eller ej.
Tänd med vitt ljus: LTA-systemet är
aktivt.
Tänd med grönt ljus: Rattassistansen i
styrassistansen elle r körfältsassistan-
sen är aktiv. Blinkar med gult ljus: Körfilsvarningen
är aktiv.
Visning av styrningsassistans
Visas när informationsdisplayen växlas
till informationsskärmen i förarstödssys-
temet.
Indikerar att rattassistansen i styrassis-
tansen eller körfältsassistansen är aktiv.
Körfältets båda ytters
idor visas: Indike-
rar att rattassistansen i körfältsassistan-
sen är aktiv.
Körfältets ena yttersida visas: Indikerar
att rattassistansen i styrassistansfunk-
tionen är aktiv.
Körfältets båda yttersidor blinkar: Upp-
märksammar föraren på att en åtgärd
krävs för att stanna kvar i mitten av kör-
fältet (körfältsassistans).
Visning av uppföljningskörning
Visas när informationsdisplayen växlas
till informationsskärmen i förarstödssys-
temet.
Indikerar att styra ssistansen i körfält-
sassistansen är aktiv genom att den
övervakar det framförvarande fordonets
position.
När uppföljningskörningen visas, om
det framförvarande fordonet rör sig kan
din bil röra sig på samma sätt. Var alltid
uppmärksam på din omgivning och
använd ratten när det behövs för att
korrigera kursen fö r bilen och säker-
ställa säkerheten.
Funktionen körfilsvarning,
display
Visas när informationsdisplayen växlas
till informationsskärmen i förarstödssys-
temet.
Indikeringar på
informationsdisplay
OMK0001SE.book Page 199 Frida y, February 26, 2021 10:53 AM

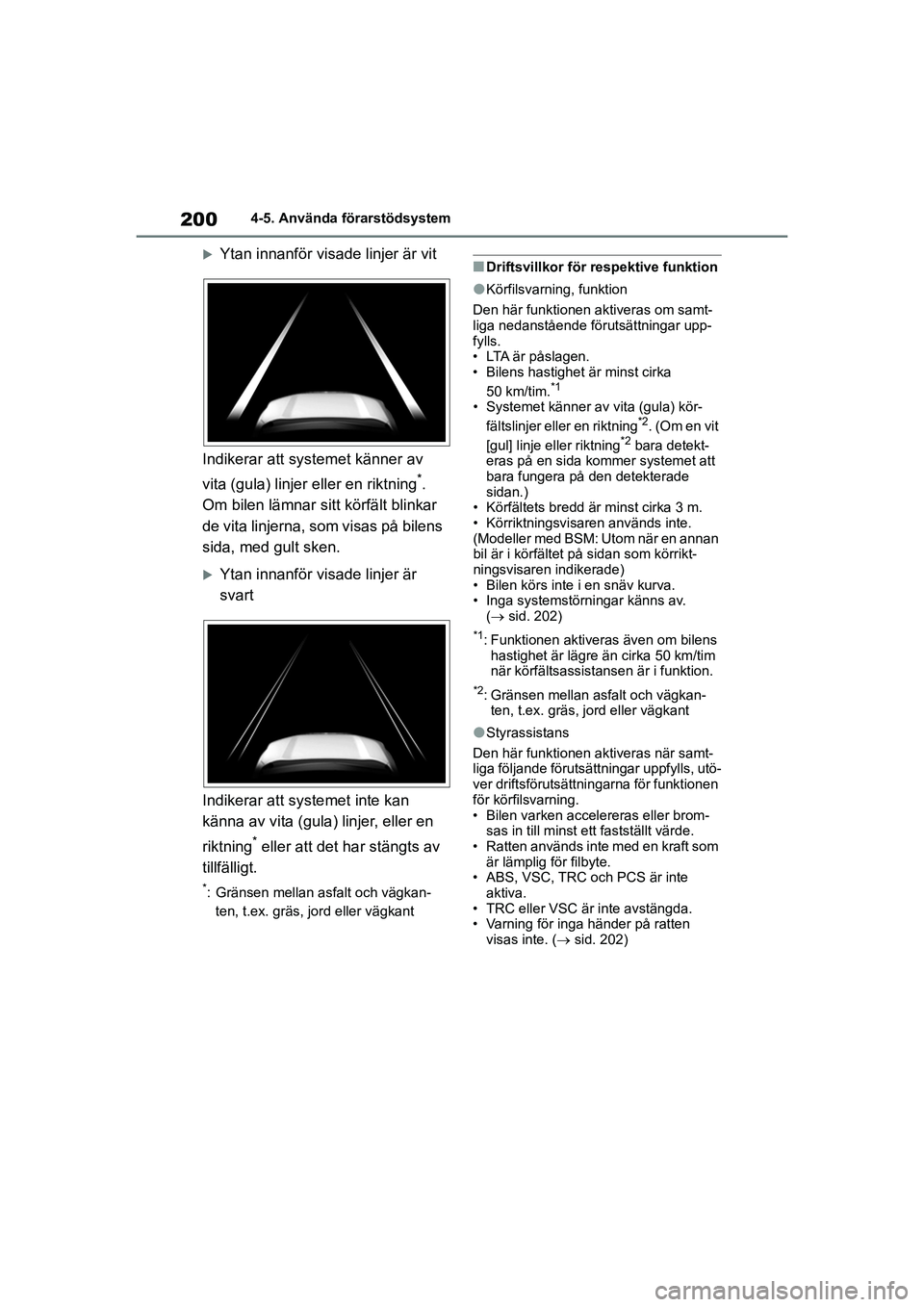

200
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Ytan innanför visade linjer är vit
Indikerar att systemet känner av
vita (gula) linjer eller en riktning
*.
Om bilen lämnar si tt körfält blinkar
de vita linjerna, som visas på bilens
sida, med gult sken.
Ytan innanför visade linjer är
svart
Indikerar att syst emet inte kan
känna av vita (gula) linjer, eller en
riktning
* eller att det har stängts av
tillfälligt.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
nDriftsvillkor för respektive funktion
lKörfilsvarning, funktion
Den här funktionen aktiveras om samt-
liga nedanstående förutsättningar upp-
fylls.
• LTA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim.
*1
• Systemet känner av vita (gula) kör-fältslinjer eller en riktning*2. (Om en vit
[gul] linje eller riktning*2 bara detekt-
eras på en sida kommer systemet att
bara fungera på den detekterade
sidan.)
• Körfältets bredd är minst cirka 3 m.
• Körriktningsvisaren används inte.
(Modeller med BSM: Utom när en annan
bil är i körfältet på sidan som körrikt-
ningsvisaren indikerade)
• Bilen körs inte i en snäv kurva.
• Inga systemstörningar känns av.
( sid. 202)
*1: Funktionen aktiveras även om bilens
hastighet är lägre än cirka 50 km/tim
när körfältsassistansen är i funktion.
*2: Gränsen mellan asfalt och vägkan-ten, t.ex. gräs, jord eller vägkant
lStyrassistans
Den här funktionen aktiveras när samt-
liga följande förutsättningar uppfylls, utö-
ver driftsförutsättningarna för funktionen
för körfilsvarning.
• Bilen varken accelereras eller brom- sas in till minst ett fastställt värde.
• Ratten används inte med en kraft som är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte
aktiva.
• TRC eller VSC är inte avstängda.
• Varning för inga händer på ratten visas inte. ( sid. 202)
OMK0001SE.book Page 200 Frida y, February 26, 2021 10:53 AM
