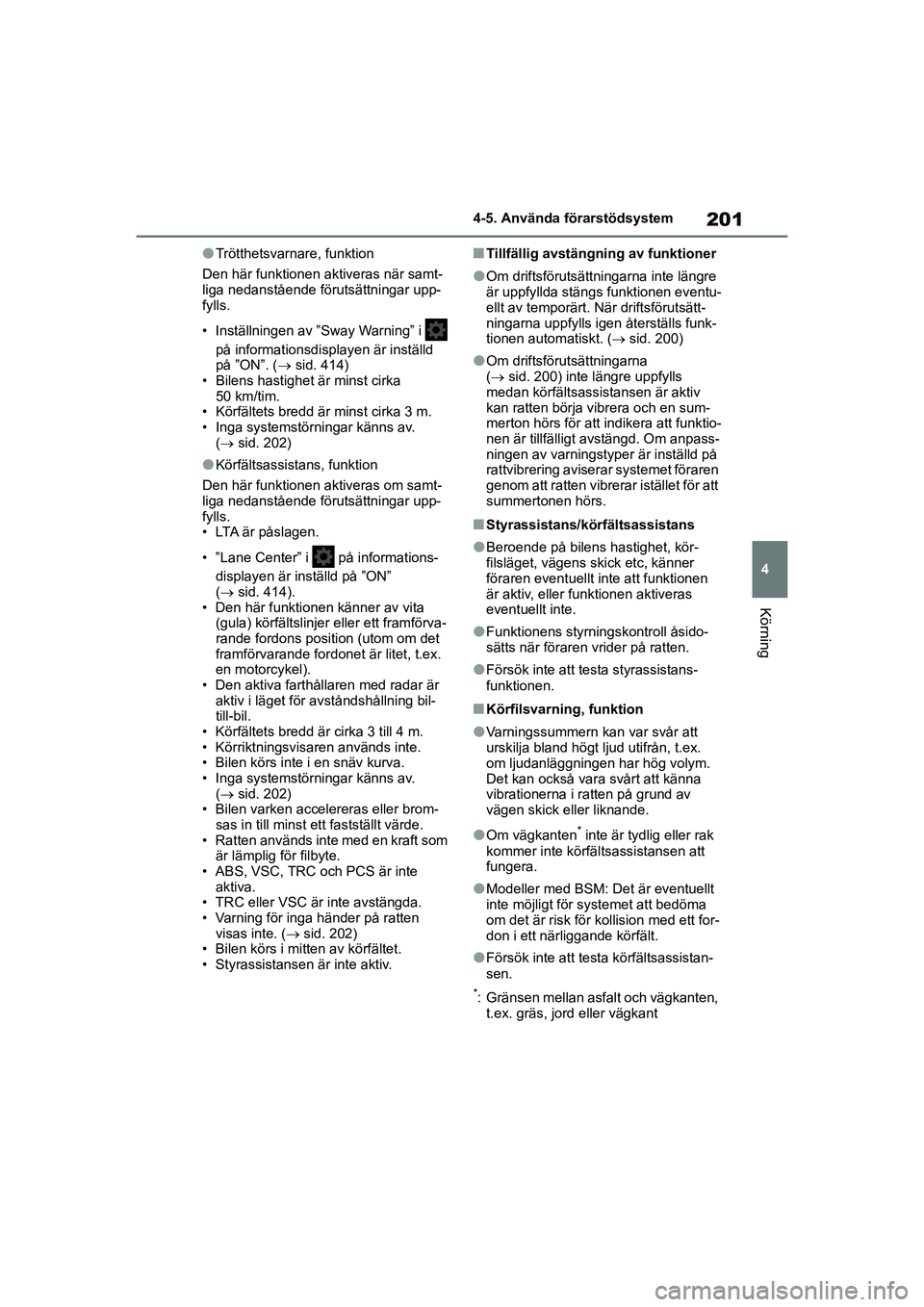

201
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
lTrötthetsvarnare, funktion
Den här funktionen aktiveras när samt-
liga nedanstående förutsättningar upp-
fylls.
• Inställningen av ”Sway Warning” i på informationsdisplayen är inställd
på ”ON”. ( sid. 414)
• Bilens hastighet är minst cirka
50 km/tim.
• Körfältets bredd är minst cirka 3 m.
• Inga systemstörningar känns av. ( sid. 202)
lKörfältsassistans, funktion
Den här funktionen aktiveras om samt-
liga nedanstående förutsättningar upp-
fylls.
• LTA är påslagen.
• ”Lane Center” i på informations- displayen är inställd på ”ON”
( sid. 414).
• Den här funktionen känner av vita (gula) körfältslinjer eller ett framförva-
rande fordons position (utom om det
framförvarande fordonet är litet, t.ex.
en motorcykel).
• Den aktiva farthållaren med radar är aktiv i läget för avståndshållning bil-
till-bil.
• Körfältets bredd är cirka 3 till 4 m.
• Körriktningsvisare n används inte.
• Bilen körs inte i en snäv kurva.
• Inga systemstörningar känns av.
( sid. 202)
• Bilen varken accelereras eller brom-
sas in till minst ett fastställt värde.
• Ratten används inte med en kraft som är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte aktiva.
• TRC eller VSC är inte avstängda.
• Varning för inga händer på ratten
visas inte. ( sid. 202)
• Bilen körs i mitten av körfältet.
• Styrassistansen är inte aktiv.
nTillfällig avstängning av funktioner
lOm driftsförutsättningarna inte längre
är uppfyllda stängs funktionen eventu-
ellt av temporärt. När driftsförutsätt-
ningarna uppfylls igen återställs funk-
tionen automatiskt. ( sid. 200)
lOm driftsförutsättningarna
( sid. 200) inte längre uppfylls
medan körfältsassistansen är aktiv
kan ratten börja vibrera och en sum-
merton hörs för att indikera att funktio-
nen är tillfälligt avstängd. Om anpass-
ningen av varningstyper är inställd på
rattvibrering aviserar systemet föraren
genom att ratten vibrerar istället för att
summertonen hörs.
nStyrassistans/körfältsassistans
lBeroende på bilens hastighet, kör-
filsläget, vägens skick etc, känner
föraren eventuellt inte att funktionen
är aktiv, eller funktionen aktiveras
eventuellt inte.
lFunktionens styrningskontroll åsido-
sätts när föraren vrider på ratten.
lFörsök inte att te sta styrassistans-
funktionen.
nKörfilsvarning, funktion
lVarningssummern kan var svår att
urskilja bland högt ljud utifrån, t.ex.
om ljudanläggningen har hög volym.
Det kan också vara svårt att känna
vibrationerna i ratten på grund av
vägen skick eller liknande.
lOm vägkanten* inte är tydlig eller rak
kommer inte körfäl tsassistansen att
fungera.
lModeller med BSM: Det är eventuellt
inte möjligt för systemet att bedöma
om det är risk för kollision med ett for-
don i ett närliggande körfält.
lFörsök inte att te sta körfältsassistan-
sen.
*: Gränsen mellan asfalt och vägkanten, t.ex. gräs, jord eller vägkant
OMK0001SE.book Page 201 Frida y, February 26, 2021 10:53 AM

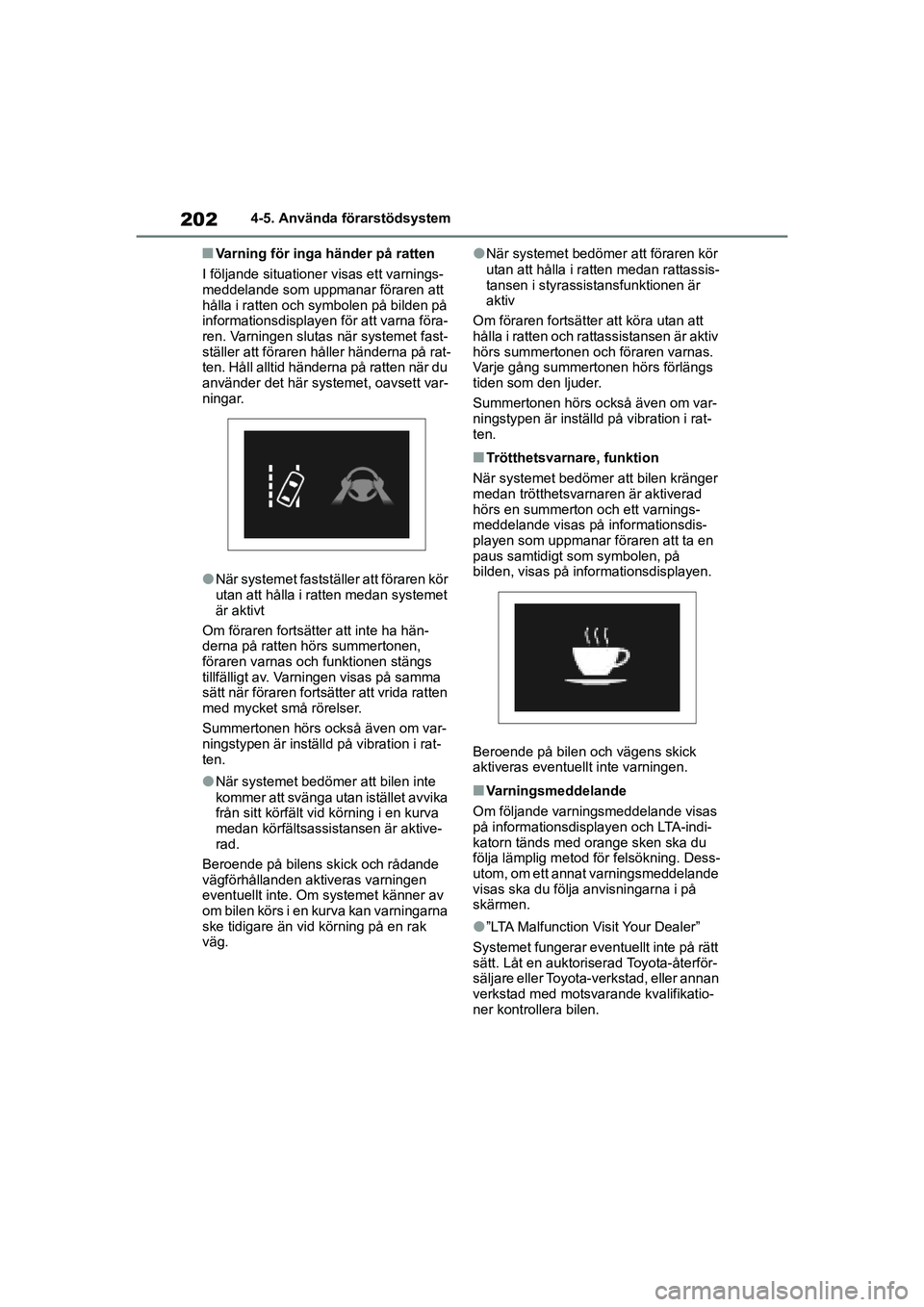

202
YARIS F OMK0001SE
4-5. Använda förarstödsystem
nVarning för inga händer på ratten
I följande situationer visas ett varnings-
meddelande som uppmanar föraren att
hålla i ratten och symbolen på bilden på
informationsdisplayen för att varna föra-
ren. Varningen slutas när systemet fast-
ställer att föraren håller händerna på rat-
ten. Håll alltid händerna på ratten när du
använder det här systemet, oavsett var-
ningar.
lNär systemet faststä ller att föraren kör
utan att hålla i ratten medan systemet
är aktivt
Om föraren fortsätter att inte ha hän-
derna på ratten hörs summertonen,
föraren varnas och funktionen stängs
tillfälligt av. Varningen visas på samma
sätt när föraren fortsä tter att vrida ratten
med mycket små rörelser.
Summertonen hörs också även om var-
ningstypen är inställd på vibration i rat-
ten.
lNär systemet bedömer att bilen inte
kommer att svänga utan istället avvika
från sitt körfält vid körning i en kurva
medan körfältsassistansen är aktive-
rad.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte. Om systemet känner av
om bilen körs i en kurva kan varningarna
ske tidigare än vid körning på en rak
väg.
lNär systemet bedömer att föraren kör
utan att hålla i ratten medan rattassis-
tansen i styrassistansfunktionen är
aktiv
Om föraren fortsätter att köra utan att
hålla i ratten och rattassistansen är aktiv
hörs summertonen och föraren varnas.
Varje gång summertonen hörs förlängs
tiden som den ljuder.
Summertonen hörs också även om var-
ningstypen är inställd på vibration i rat-
ten.
nTrötthetsvarnare, funktion
När systemet bedömer att bilen kränger
medan trötthetsvarnaren är aktiverad
hörs en summerton och ett varnings-
meddelande visas på informationsdis-
playen som uppmanar föraren att ta en
paus samtidigt som symbolen, på
bilden, visas på informationsdisplayen.
Beroende på bilen och vägens skick
aktiveras eventuellt inte varningen.
nVarningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och LTA-indi-
katorn tänds med orange sken ska du
följa lämplig metod för felsökning. Dess-
utom, om ett annat varningsmeddelande
visas ska du följa anvisningarna i på
skärmen.
l”LTA Malfunction Visit Your Dealer”
Systemet fungerar eventuellt inte på rätt
sätt. Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner kontrollera bilen.
OMK0001SE.book Page 202 Frida y, February 26, 2021 10:53 AM

203
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
l”LTA Unavailable”
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än främre kameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
l”LTA Unavailable at Current Speed”
Funktionen kan inte användas eftersom
körhastigheten överskrider driftsområdet
för LTA. Kör långsammare.
nSpecialanpassning
Inställningar för funktionen kan ändras.
( sid. 414)
*: i förekommande fall
I avståndshållningsläge bil-till-bil
accelererar bilen au tomatiskt, eller
bromsar in automatiskt, för att
matcha framförvarande fordons
varierande hastighet även om gas-
pedalen inte är nedtrampad. I fart-
hållningsläge körs bilen med fast
hastighet.
Använd den aktiva farthållaren på
motorvägar.
 Avståndshållningsläge bil-till-bil
( sid. 206)
 Läge för farthållning ( sid. 210)
nMätarvisning
Informationsdisplay
Inställd hastighet
Kontrollampor
Aktiv farthållare*
Sammanfattning av funktio-
ner
Systemkomponenter
OMK0001SE.book Page 203 Frida y, February 26, 2021 10:53 AM

204
YARIS F OMK0001SE
4-5. Använda förarstödsystem
nReglage för farthållareAvståndskontroll b il-till-bil, reg-
lage
”+RES”, knapp
Urkoppling, reglage
”-SET”, knapp
Farthållare, huvudreglage
VARNING
nInnan du använder den aktiva
farthållaren
lSäkerhet under körning är helt och
hållet förarens ansvar. Förlita dig
inte enbart på systemet, kör säkert
genom att alltid vara uppmärksam
på omgivningen.
lDen aktiva farthållaren bidrar med
körassistans för att minska förarens
arbete. Det finns dock begräns-
ningar i assistansen som kan ges.
Läs noga följande villkor. Förlita dig
inte alltför mycket på det här syste-
met, kör alltid försiktigt.
• Om sensorn inte tycks känna av framförvarande fordon på korrekt
sätt: sid. 212
• Situationer när avståndskontrollen bil-till-bil eventuellt inte fungerar på
korrekt sätt sid. 213
lStäll in lämplig hastighet beroende
på hastighetsgräns, trafikflöde,
vägens skick, väderförhållanden,
etc. Föraren ansvarar för att
kontrollera den inställda hastighe-
ten.
lÄven om systemet fungerar normalt
skiljer sig eventuellt förhållandet för
det framförvarande fordonet som
systemet känner av från förhållan-
det som föraren observerar. Därför
måste föraren alltid vara uppmärk-
sam och bedöma faran i varje situa-
tion och köra säkert. Att enbart för-
lita sig på systemet eller låta syste-
met ansvara för säkerheten under
körning kan leda till en olycka som
kan resultera i svåra eller livsho-
tande skador.
lÄndra den aktiva farthållaren med
radar från 0 km/tim med farthållar-
knappen till avstängt läge när den
inte används.
nVarningar beträffande bilens
förarstödssystem
Observera följande säkerhetsanvis-
ningar eftersom det finns begräns-
ningar i assistansen som systemet
kan ge. I annat fall kan en olycka
orsakas som kan leda till svåra eller
livshotande skador.
lAssisterar föraren att mäta uppfölj-
ningsavstånd
Den aktiva farthållaren är endast
avsedd att hjälpa föraren fastställa
avståndet mellan den egna bilen och
ett förbestämt framförvarande fordon.
Systemet är inte en mekanism som
medger vårdslös eller ouppmärksam
körning. Det är inte heller ett system
som kan hjälpa föraren i förhållanden
med dålig sikt.
Föraren måste fo rtfarande vara
mycket uppmärksam på områdena
runt omkring bilen.
OMK0001SE.book Page 204 Frida y, February 26, 2021 10:53 AM

205
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
VARNING
lAssisterar föraren att bedöma
lämpligt uppföljningsavstånd
Den aktiva farthållaren fastställer
huruvida avståndet mellan förarens
egen bil och ett framförvarande for-
don är inom det inställda området.
Systemet kan inte göra någon annan
typ av bedömning. Det är därför abso-
lut nödvändigt för föraren att alltid
vara uppmärksam och bedöma san-
nolikheten av en fara i varje given
situation.
lAssisterar föraren att framföra bilen
Den aktiva farthållaren med radar
innehåller inga funktioner som kan
förhindra eller undvika kollisioner med
framförvarande fordon. Om den
minsta möjlighet för fara föreligger
måste därför föraren ta omedelbar
och direkt kontroll av bilen och agera
på nödvändigt sätt för att garantera
säkerhet för alla som är involverade.
nSituationer när det är olämpligt
att använda aktiv farthållare
Använd inte den aktiva farthållaren i
någon av följande situationer. Föraren
kan förlora kontrollen över bilen vilket
kan orsaka en olycka och eventuellt
leda till allvarliga eller livshotande
skador.
lVägar där det förekommer fotgäng-
are, cyklister etc.
lI tung trafik
lPå vägar med tvära kurvor
lPå slingrande vägar
lPå hala vägar, t.ex. när vägbanan
är våt, isig eller snötäckt
lI branta nedförsbackar, eller där det
förekommer plötsliga förändringar
mellan nedförs- och uppförsbackar
Bilens hastighet kan överskrida den
inställda hastigheten vid körning ned-
för branta backar.
lVid påfarter till motorvägar
lOm väderleken är så svår att det
finns risk för att sensorerna inte kan
känna av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
lOm regn, snö, etc täcker radarns
eller frontkamerans främre yta
lI trafikförhållanden som kräver upp-
repad acceleration och inbromsning
lOm din bil kör med släp (modeller
med draganordning) eller vid bog-
sering i nödsituationer
lOm avståndsvarningssummern
hörs ofta
OMK0001SE.book Page 205 Frida y, February 26, 2021 10:53 AM

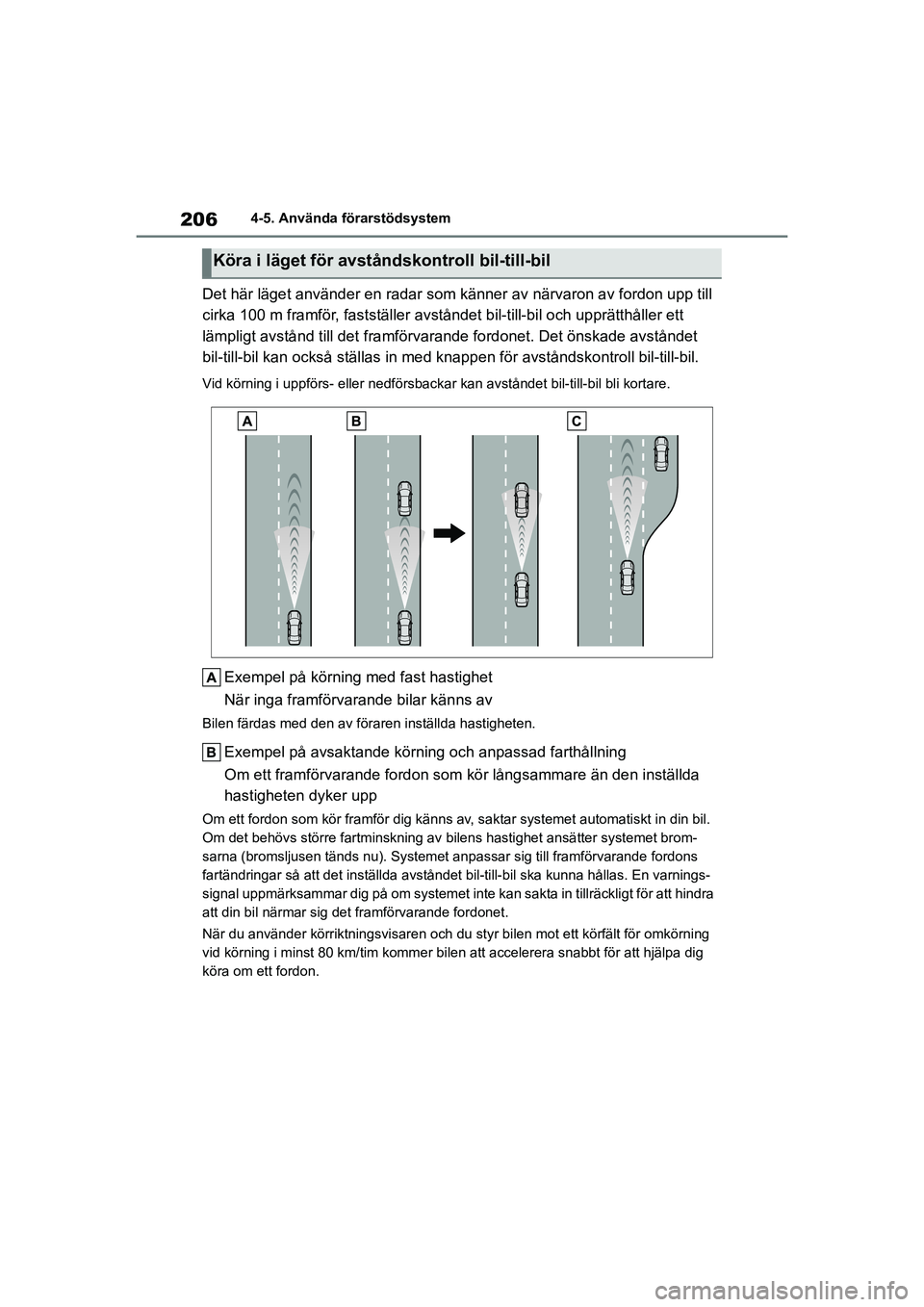

206
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Det här läget använder en radar som känner av närvaron av fordon upp till
cirka 100 m framför, fastställer avståndet bil-till-bil och upprätthåller ett
lämpligt avstånd till det framförvarande fordonet. Det önskade avståndet
bil-till-bil kan också ställas in med k nappen för avståndskontroll bil-till-bil.
Vid körning i uppförs- eller nedförsbacka r kan avståndet bil-till-bil bli kortare.
Exempel på körning med fast hastighet
När inga framförvarande bilar känns av
Bilen färdas med den av föraren inställda hastigheten.
Exempel på avsaktande körning och anpassad farthållning
Om ett framförvarande fordon som kör långsammare än den inställda
hastigheten dyker upp
Om ett fordon som kör framför dig känns av, saktar systemet automatiskt in din bil.
Om det behövs större fartminskning av b ilens hastighet ansätter systemet brom-
sarna (bromsljusen tänds nu). Systemet a npassar sig till framförvarande fordons
fartändringar så att det inställda avståndet bil-till-bil ska kunna hållas. En varnings-
signal uppmärksammar dig på om systemet inte kan sakta in tillräckligt för att hindra
att din bil närmar sig det framförvarande fordonet.
När du använder körriktningsvisaren och du styr bilen mot ett körfält för omkörning
vid körning i minst 80 km/tim kommer bilen att accelerera snabbt för att hjälpa dig
köra om ett fordon.
Köra i läget för avståndskontroll bil-till-bil
OMK0001SE.book Page 206 Frida y, February 26, 2021 10:53 AM

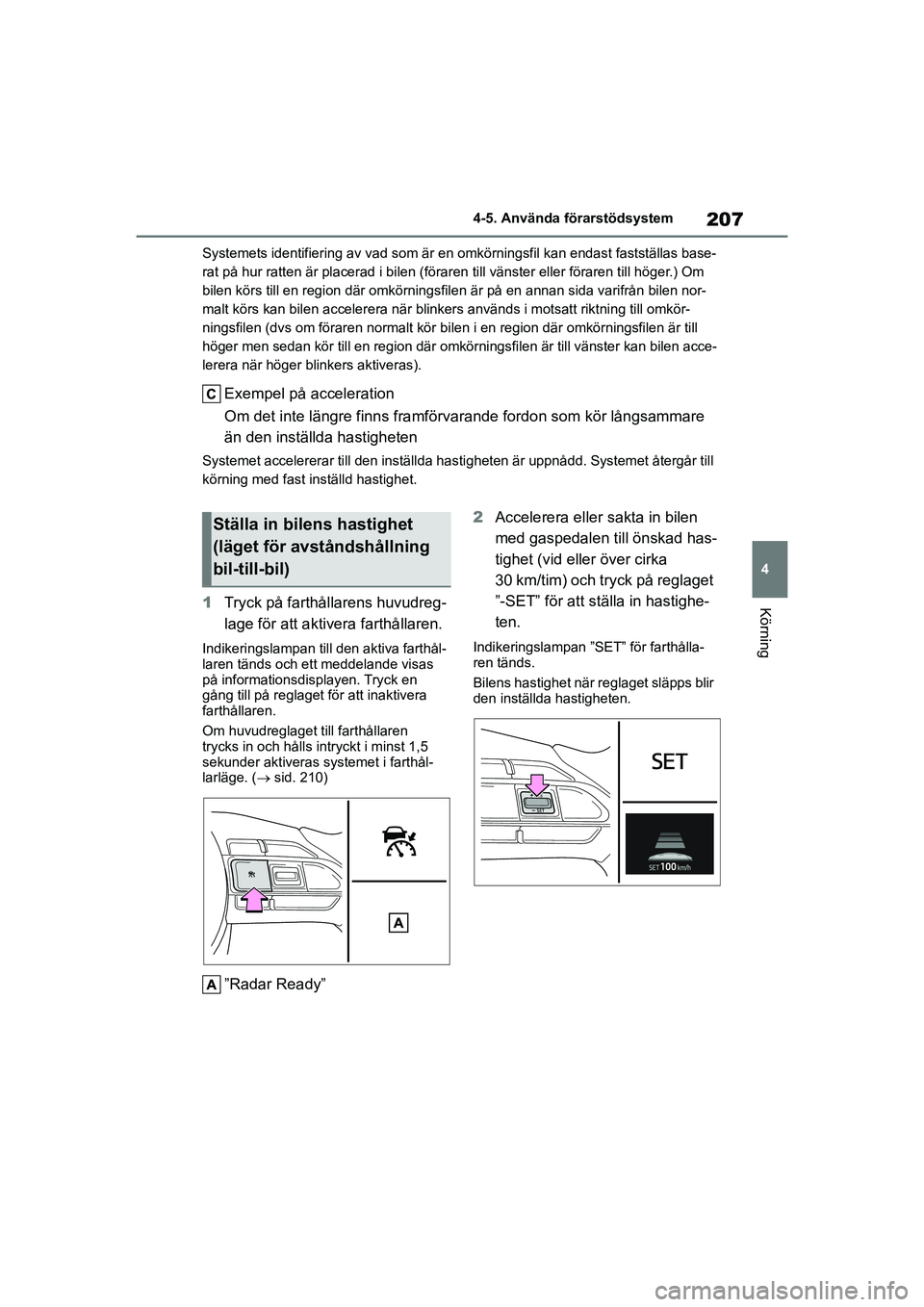

207
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
Systemets identifiering av vad som är en omkörningsfil kan endast fastställas base-
rat på hur ratten är placerad i bilen (föraren till vänster eller föraren till höger.) Om
bilen körs till en region där omkörningsfilen är på en annan sida varifrån bilen nor-
malt körs kan bilen accelerera när blinke rs används i motsatt riktning till omkör-
ningsfilen (dvs om föraren normalt kör bilen i en region där omkörningsfilen är till
höger men sedan kör till en region där omkörningsfilen är till vänster kan bilen acce-
lerera när höger blinkers aktiveras).
Exempel på acceleration
Om det inte längre finns framförvarande fordon som kör långsammare
än den inställda hastigheten
Systemet accelererar till den inställda hast igheten är uppnådd. Systemet återgår till
körning med fast inställd hastighet.
1 Tryck på farthållarens huvudreg-
lage för att aktivera farthållaren.
Indikeringslampan till den aktiva farthål-
laren tänds och ett meddelande visas
på informationsdisplayen. Tryck en
gång till på reglaget för att inaktivera
farthållaren.
Om huvudreglaget till farthållaren
trycks in och hålls intryckt i minst 1,5
sekunder aktiveras systemet i farthål-
larläge. ( sid. 210)
”Radar Ready” 2
Accelerera eller sakta in bilen
med gaspedalen till önskad has-
tighet (vid eller över cirka
30 km/tim) och tryck på reglaget
”-SET” för att ställa in hastighe-
ten.
Indikeringslampan ”SET” för farthålla-
ren tänds.
Bilens hastighet när reglaget släpps blir
den inställda hastigheten.
Ställa in bilens hastighet
(läget för avståndshållning
bil-till-bil)
OMK0001SE.book Page 207 Frida y, February 26, 2021 10:53 AM

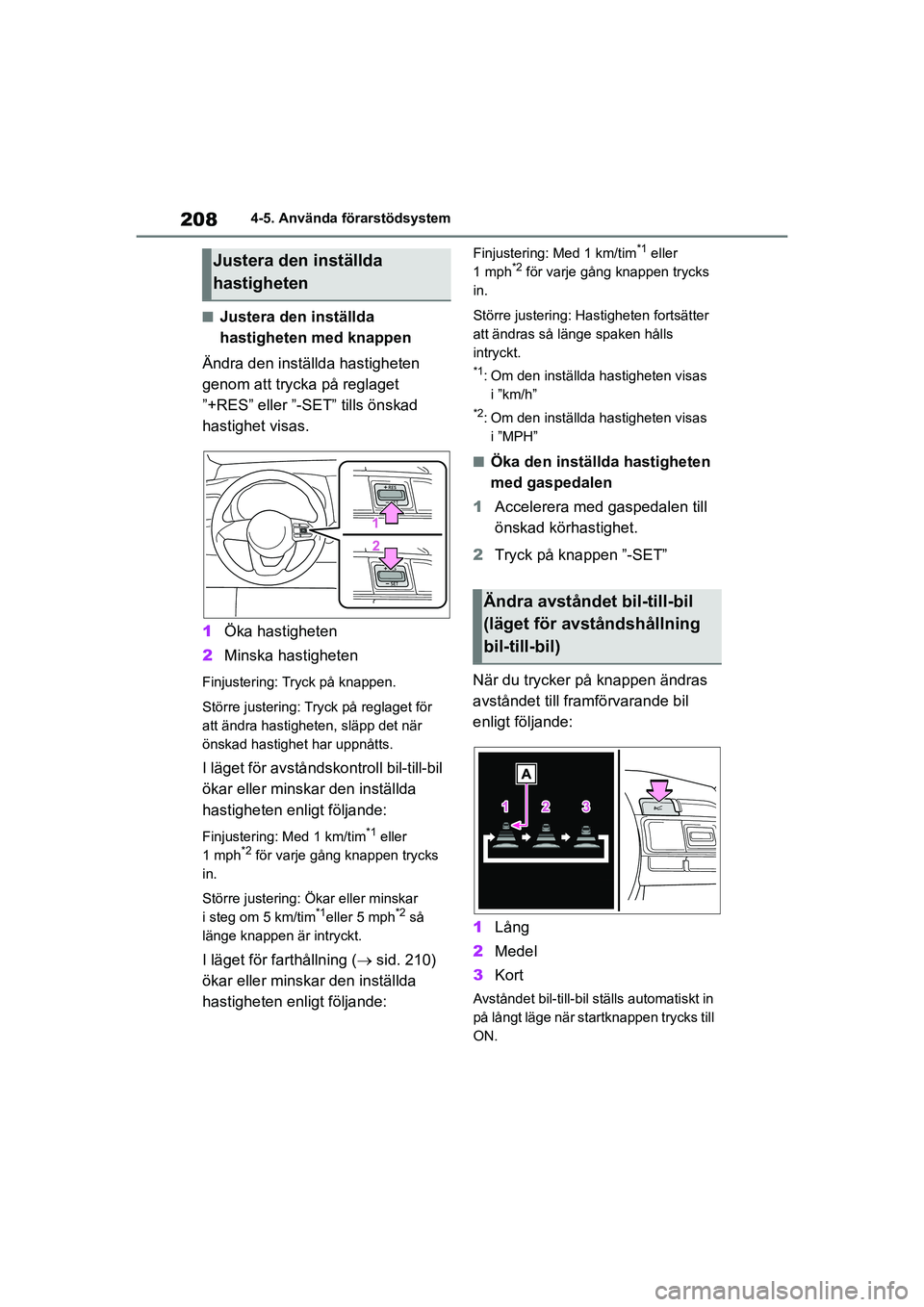

208
YARIS F OMK0001SE
4-5. Använda förarstödsystem
nJustera den inställda
hastigheten med knappen
Ändra den inställda hastigheten
genom att trycka på reglaget
”+RES” eller ”-SET” tills önskad
hastighet visas.
1 Öka hastigheten
2 Minska hastigheten
Finjustering: Tryck på knappen.
Större justering: Tryck på reglaget för
att ändra hastigheten, släpp det när
önskad hastighet har uppnåtts.
I läget för avståndskontroll bil-till-bil
ökar eller minskar den inställda
hastigheten enligt följande:
Finjustering: Med 1 km/tim*1 eller
1mph*2 för varje gång knappen trycks
in.
Större justering: Ökar eller minskar
i steg om 5 km/tim
*1eller 5 mph*2 så
länge knappen är intryckt.
I läget för farthållning ( sid. 210)
ökar eller minskar den inställda
hastigheten enligt följande:
Finjustering: Med 1 km/tim*1 eller
1mph*2 för varje gång knappen trycks
in.
Större justering: Hastigheten fortsätter
att ändras så länge spaken hålls
intryckt.
*1: Om den inställda hastigheten visas i ”km/h”
*2: Om den inställda hastigheten visas i ”MPH”
nÖka den inställda hastigheten
med gaspedalen
1 Accelerera med gaspedalen till
önskad körhastighet.
2 Tryck på knappen ”-SET”
När du trycker på knappen ändras
avståndet till fr amförvarande bil
enligt följande:
1 Lång
2 Medel
3 Kort
Avståndet bil-till-bil st älls automatiskt in
på långt läge när startknappen trycks till
ON.
Justera den inställda
hastigheten
Ändra avståndet bil-till-bil
(läget för avståndshållning
bil-till-bil)
OMK0001SE.book Page 208 Frida y, February 26, 2021 10:53 AM

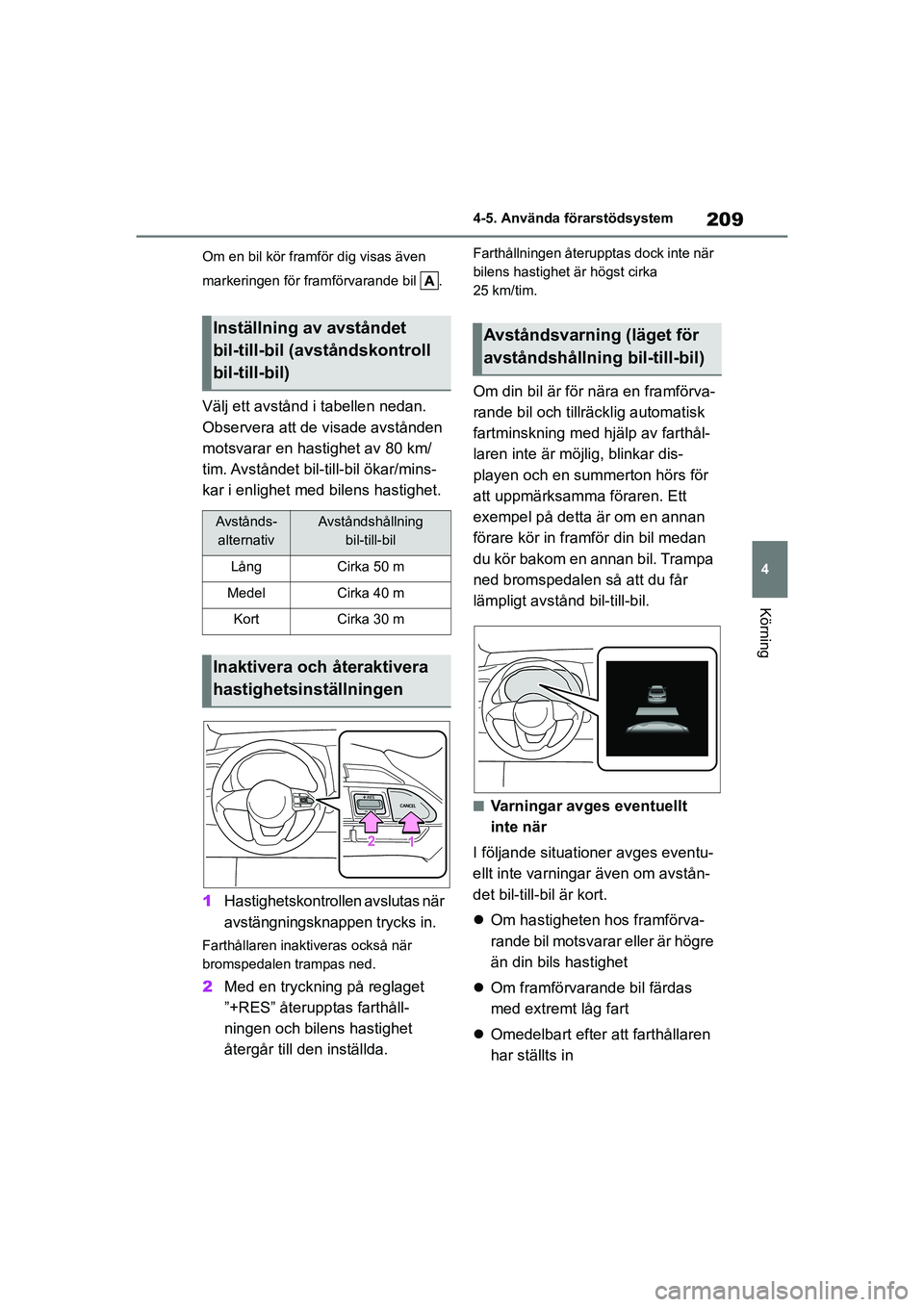

209
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
Om en bil kör framför dig visas även
markeringen för framförvarande bil .
Välj ett avstånd i tabellen nedan.
Observera att de visade avstånden
motsvarar en hastighet av 80 km/
tim. Avståndet bil-till-bil ökar/mins-
kar i enlighet med bilens hastighet.
1Hastighetskontrollen avslutas när
avstängningsknappen trycks in.
Farthållaren inaktiveras också när
bromspedalen trampas ned.
2Med en tryckning på reglaget
”+RES” återupptas farthåll-
ningen och bilens hastighet
återgår till den inställda.
Farthållningen återupptas dock inte när
bilens hastighet är högst cirka
25 km/tim.
Om din bil är för nära en framförva-
rande bil och tillräcklig automatisk
fartminskning med hjälp av farthål-
laren inte är mö jlig, blinkar dis-
playen och en summerton hörs för
att uppmärksamma föraren. Ett
exempel på detta är om en annan
förare kör in framför din bil medan
du kör bakom en annan bil. Trampa
ned bromspedalen så att du får
lämpligt avstånd bil-till-bil.
nVarningar avges eventuellt
inte när
I följande situationer avges eventu-
ellt inte varningar även om avstån-
det bil-till-bil är kort.
 Om hastigheten hos framförva-
rande bil motsvarar eller är högre
än din bils hastighet
 Om framförvarande bil färdas
med extremt låg fart
 Omedelbart efter att farthållaren
har ställts in
Inställning av avståndet
bil-till-bil (avståndskontroll
bil-till-bil)
Avstånds-
alternativAvståndshållning bil-till-bil
LångCirka 50 m
MedelCirka 40 m
KortCirka 30 m
Inaktivera och återaktivera
hastighetsinställningen
Avståndsvarning (läget för
avståndshållning bil-till-bil)
OMK0001SE.book Page 209 Frida y, February 26, 2021 10:53 AM

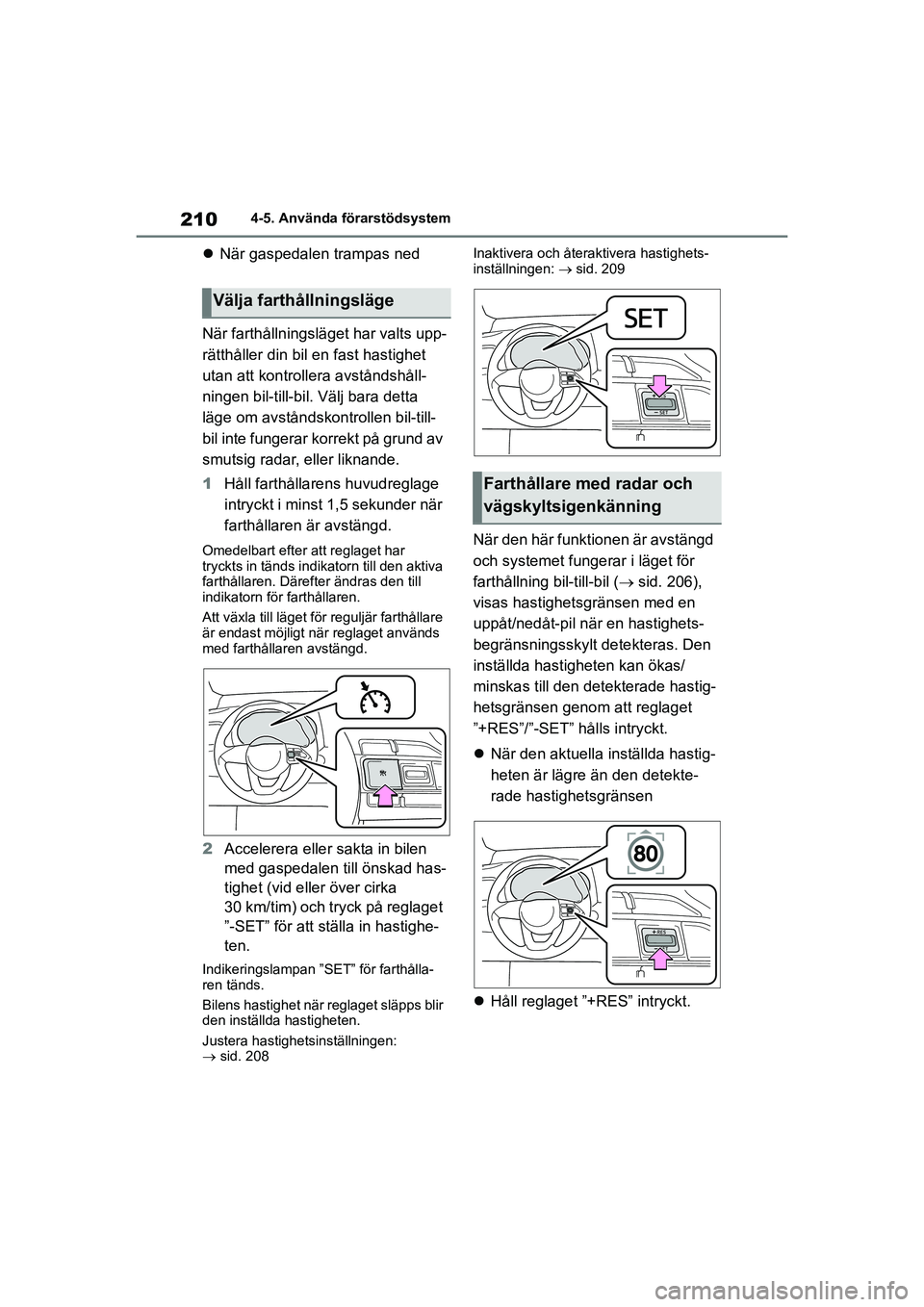

210
YARIS F OMK0001SE
4-5. Använda förarstödsystem
När gaspedalen trampas ned
När farthållningsläget har valts upp-
rätthåller din bil en fast hastighet
utan att kontrollera avståndshåll-
ningen bil-till-bil. Välj bara detta
läge om avståndskontrollen bil-till-
bil inte fungerar korrekt på grund av
smutsig radar, eller liknande.
1 Håll farthållarens huvudreglage
intryckt i minst 1,5 sekunder när
farthållaren är avstängd.
Omedelbart efter att reglaget har
tryckts in tänds indikato rn till den aktiva
farthållaren. Därefter ändras den till
indikatorn för farthållaren.
Att växla till läget fö r reguljär farthållare
är endast möjligt när reglaget används
med farthållaren avstängd.
2 Accelerera eller sakta in bilen
med gaspedalen till önskad has-
tighet (vid eller över cirka
30 km/tim) och tryck på reglaget
”-SET” för att ställa in hastighe-
ten.
Indikeringslampan ”SET” för farthålla-
ren tänds.
Bilens hastighet när reglaget släpps blir
den inställda hastigheten.
Justera hastighetsinställningen:
sid. 208 Inaktivera och återaktivera hastighets-
inställningen:
sid. 209
När den här funktionen är avstängd
och systemet fungerar i läget för
farthållning bil-till-bil ( sid. 206),
visas hastighetsgränsen med en
uppåt/nedåt-pil när en hastighets-
begränsningsskylt detekteras. Den
inställda hastigheten kan ökas/
minskas till den detekterade hastig-
hetsgränsen genom att reglaget
”+RES”/”-SET” hålls intryckt.
 När den aktuella inställda hastig-
heten är lägre än den detekte-
rade hastighetsgränsen
 Håll reglaget ”+RES” intryckt.
Välja farthållningsläge
Farthållare med radar och
vägskyltsigenkänning
OMK0001SE.book Page 210 Frida y, February 26, 2021 10:53 AM
