4-5. Använda förarstödsystem
Körning
När den aktuella inställda hastig-
heten är högre än den detekte-
rade hastighetsgränsen
 Håll reglaget ”-SET” intryckt.
Den aktiva farthållaren med radar
och vägskyltsigenkänning kan akti-
veras/inaktiveras i på informa-
tionsdisplayen. ( sid. 414)
nDen aktiva farthållaren kan ställas
in när
lModeller med manuell växellåda: Väx-
elspaken är i område 2 eller högre.
lModeller med Multidrive: Växelspaken
är i D.
lBeroende på läget kan funktionen
ställas in på följande hastigheter:
• Avståndshållningsläge bil-till-bil: Över
cirka 30 km/tim
• Läge för farthållning: Över cirka 30 km/tim
nAccelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den
inställda hastigheten. I läget för avstånd-
skontroll bil-till-bil kan bilen sakta in
under den inställda hastigheten för att
hålla avståndet till den framförvarande
bilen.
nVal av växelläge (modeller med
manuell växellåda)
Välj ett växelläge enligt körhastigheten.
Om motorns varvtal är för högt eller för
lågt kan avståndskontrollen avslutas
automatiskt.
nAutomatisk avstängning av läget
för avståndshålln ing bil-till-bil
Avståndshållningen bil-till-bil stängs
automatiskt av i följande situationer.
lBilens hastighet sjunker under cirka
25 km/tim.
lVSC är aktiverat.
lTRC är aktiverat under en viss tid.
lNär VSC- eller TRC-systemet är
avstängt.
lSensorn kan inte känna av på rätt sätt
eftersom den är övertäckt av något
föremål.
lBromsen i det aktiva krockskyddet är
aktiverad.
lModeller med manuell växellåda: När
växelspaken är i N eller kopplingspe-
dalen är nedtrampad under en viss tid,
eller längre.
lParkeringsbromsen är ansatt.
Om körning med avståndskontroll bil-till-
bil kopplas bort automatiskt av andra
orsaker än ovanstående kan ett fel ha
uppstått i systemet. Kontakta en auktori-
serad Toyota-återförsä ljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
nAutomatisk inaktive ring av farthåll-
ning
Farthållningsläget inaktiveras automa-
tiskt i följande situationer:
Aktivera/inaktivera den
aktiva farthållaren med radar
och vägskyltsigenkänning
OMK0001SE.book Page 211 Frida y, February 26, 2021 10:53 AM

212
YARIS F OMK0001SE
4-5. Använda förarstödsystem
lDen verkliga hastigheten är över cirka
16 km/tim under den inställda hastig-
heten.
lBilens hastighet sjunker under cirka
30 km/tim.
lVSC är aktiverat.
lTRC är aktiverat under en viss tid.
lNär VSC- eller TRC-systemet är
avstängt.
lBromsen i det aktiva krockskyddet är
aktiverad.
lModeller med manuell växellåda: När
växelspaken är i N eller kopplingspe-
dalen är nedtrampad under en viss tid,
eller längre.
lParkeringsbromsen är ansatt.
Om körning i farthållningsläge kopplas
bort automatiskt av andra orsaker än
ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
nDen aktiva farthållaren med vägs-
kyltsigenkänning fungerar eventu-
ellt inte på rätt sätt:
När du använder den här funktionen ska
du kontrollera hastighetsbegränsnings-
skylten som visas eftersom den aktiva
farthållaren med radar och vägskyltsi-
genkänning eventuellt inte fungerar på
rätt sätt i förhållanden när RSA eventu-
ellt inte aktiveras eller gör korrekt detek-
tering ( sid. 219).
I följande situationer kan den inställda
hastigheten eventuellt inte ändras till
den detekterade hastighetsgränsen
genom att reglaget ”+RES”/”-SET” hålls
intryckt.
lOm ingen information om hastighets-
gränsen finns
lNär den detekterade hastighetsgrän-
sen är densamma som den inställda
hastigheten.
lOm den detekterade hastighetsgrän-
sen är utanför has tighetsområdet
inom vilket den aktiva farthållaren
med radar kan fungera
nBromsning
Ett ljud från bromsningen kan höras och
bromspedalens respons kan förändras
med det innebär inte en funktionsstör-
ning.
nVarningsmeddelanden och sum-
mertoner för den aktiva farthållaren
Varningsmeddelanden och summerto-
ner används för att indikera systemstör-
ningar eller för att informera föraren om
behovet av försiktighet i körningen. Om
ett varningsmeddelande visas på infor-
mationsdisplayen, läs meddelandet och
följ anvisningarna. ( sid. 181, 367)
nOm sensorn inte tycks känna av
framförvarande fordon på korrekt
sätt:
Om följande skulle inträffa, beroende på
rådande förhållanden, trampa på broms-
pedalen om bilen inte saktar ner tillräck-
ligt, eller trampa på gaspedalen om du
behöver accelerera.
Eftersom sensorn inte alltid kan känna
av dessa fordonstyper aktiveras eventu-
ellt inte avståndsvarningen ( sid. 209).
lFordon som plötsligt kör in framför dig
lFordon som kör sakta
lFordon som inte kör i samma körfält
lFordon som är mindre baktill (t.ex.
släp utan last)
lMotorcyklar som färdas i samma kör-
fält
OMK0001SE.book Page 212 Frida y, February 26, 2021 10:53 AM

213
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
lOm vatten eller snö kastas upp av
omgivande bilar hindras sensorernas
avkänningsfunktion
lOm din bil pekar uppåt (kan orsakas
av tung last i bagagerummet etc.)
lFramförvarande fordon har extremt
hög markfrigång
nSituationer när avståndskontrollen
bil-till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förhållanden används
bromspedalen (eller gaspedalen, bero-
ende på situationen), efter behov.
Systemet fungerar eventuellt inte kor-
rekt eftersom sensorn inte kan känna av
framförvarande fordon på rätt sätt.
lOm vägen svänger eller om det är en
smal väg
lOm styrningen eller ditt läge i filen
känns instabil
lOm bilen framför dig plötsligt saktar in
lOm bilen kör på en väg omgiven av
en konstruktion, till exempel i en tun-
nel eller på en bro
lMedan körhastigheten minskar till den
inställda hastigheten efter att bilen
accelererats med gaspedalen
OMK0001SE.book Page 213 Frida y, February 26, 2021 10:53 AM

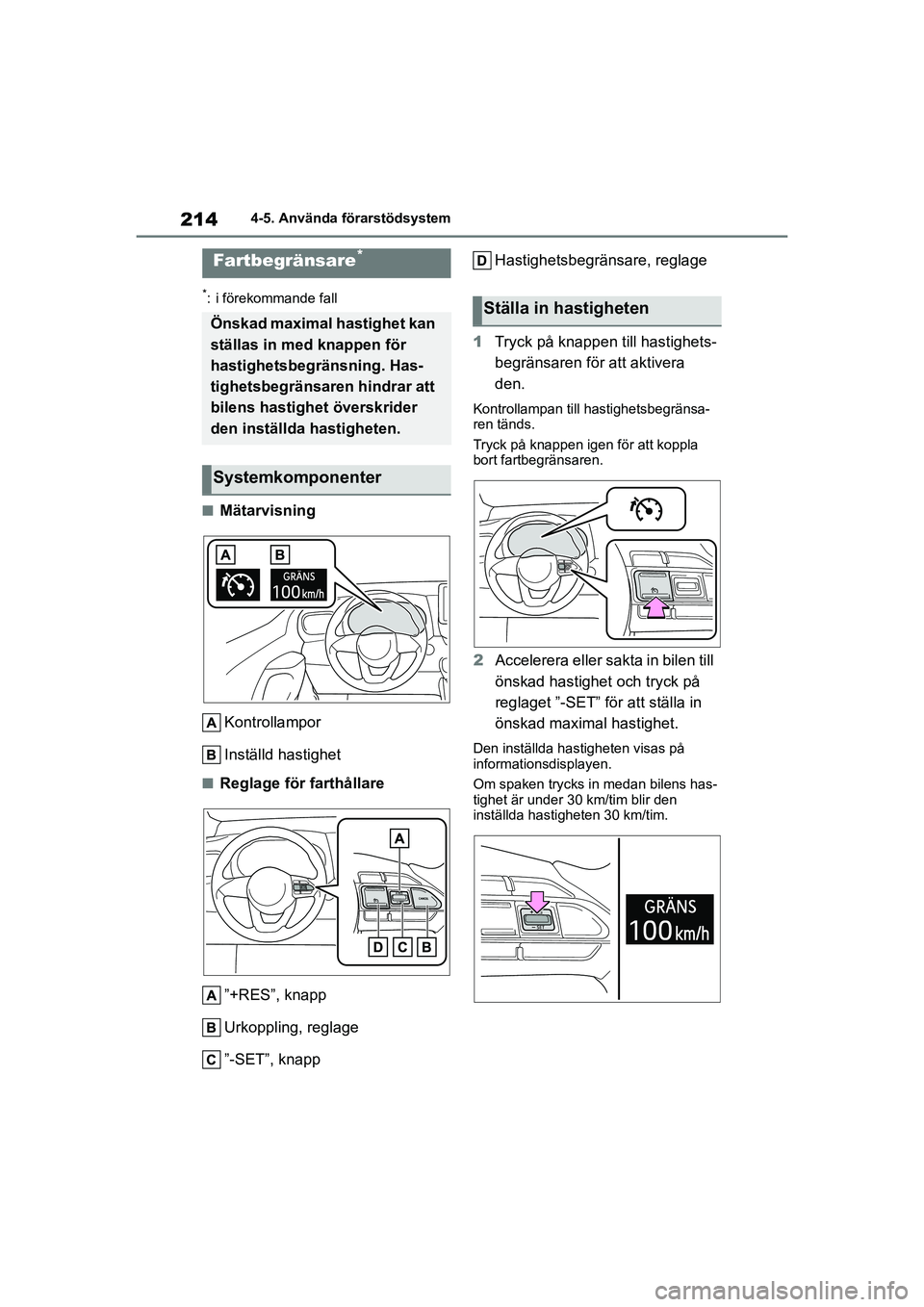

214
YARIS F OMK0001SE
4-5. Använda förarstödsystem
*: i förekommande fall
nMätarvisningKontrollampor
Inställd hastighet
nReglage för farthållare”+RES”, knapp
Urkoppling, reglage
”-SET”, knapp Hastighetsbegränsare, reglage
1 Tryck på knappen till hastighets-
begränsaren för att aktivera
den.
Kontrollampan till hastighetsbegränsa-
ren tänds.
Tryck på knappen igen för att koppla
bort fartbegränsaren.
2Accelerera eller sa kta in bilen till
önskad hastighet och tryck på
reglaget ”-SET” för att ställa in
önskad maximal hastighet.
Den inställda hastigheten visas på
informationsdisplayen.
Om spaken trycks in medan bilens has-
tighet är under 30 km/tim blir den
inställda hastigheten 30 km/tim.
Fartbegränsare*
Önskad maximal hastighet kan
ställas in med knappen för
hastighetsbegränsning. Has-
tighetsbegränsaren hindrar att
bilens hastighet överskrider
den inställda hastigheten.
Systemkomponenter
Ställa in hastigheten
OMK0001SE.book Page 214 Frida y, February 26, 2021 10:53 AM

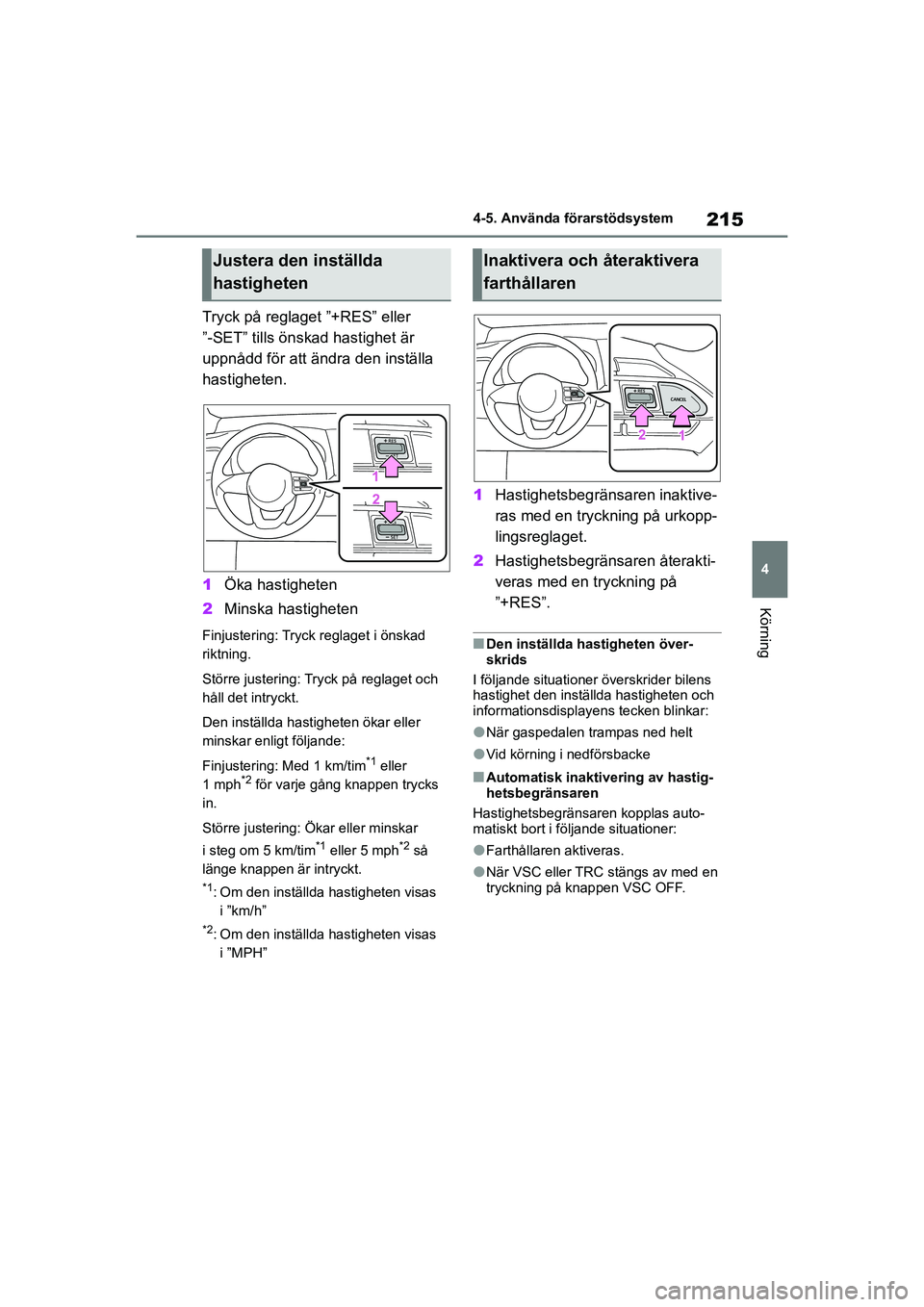

215
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
Tryck på reglaget ”+RES” eller
”-SET” tills önskad hastighet är
uppnådd för att ändra den inställa
hastigheten.
1Öka hastigheten
2 Minska hastigheten
Finjustering: Tryck reglaget i önskad
riktning.
Större justering: Tryck på reglaget och
håll det intryckt.
Den inställda hastigheten ökar eller
minskar enligt följande:
Finjustering: Med 1 km/tim
*1 eller
1mph*2 för varje gång knappen trycks
in.
Större justering: Ökar eller minskar
i steg om 5 km/tim
*1 eller 5 mph*2 så
länge knappen är intryckt.
*1: Om den inställda hastigheten visas i ”km/h”
*2: Om den inställda hastigheten visas i ”MPH”
1 Hastighetsbegränsaren inaktive-
ras med en tryckning på urkopp-
lingsreglaget.
2 Hastighetsbegränsaren återakti-
veras med en tryckning på
”+RES”.
nDen inställda hastigheten över-
skrids
I följande situationer överskrider bilens
hastighet den inställda hastigheten och
informationsdisplayens tecken blinkar:
lNär gaspedalen trampas ned helt
lVid körning i nedförsbacke
nAutomatisk inaktivering av hastig-
hetsbegränsaren
Hastighetsbegränsaren kopplas auto-
matiskt bort i följande situationer:
lFarthållaren aktiveras.
lNär VSC eller TRC stängs av med en
tryckning på knap pen VSC OFF.
Justera den inställda
hastighetenInaktivera och återaktivera
farthållaren
OMK0001SE.book Page 215 Frida y, February 26, 2021 10:53 AM

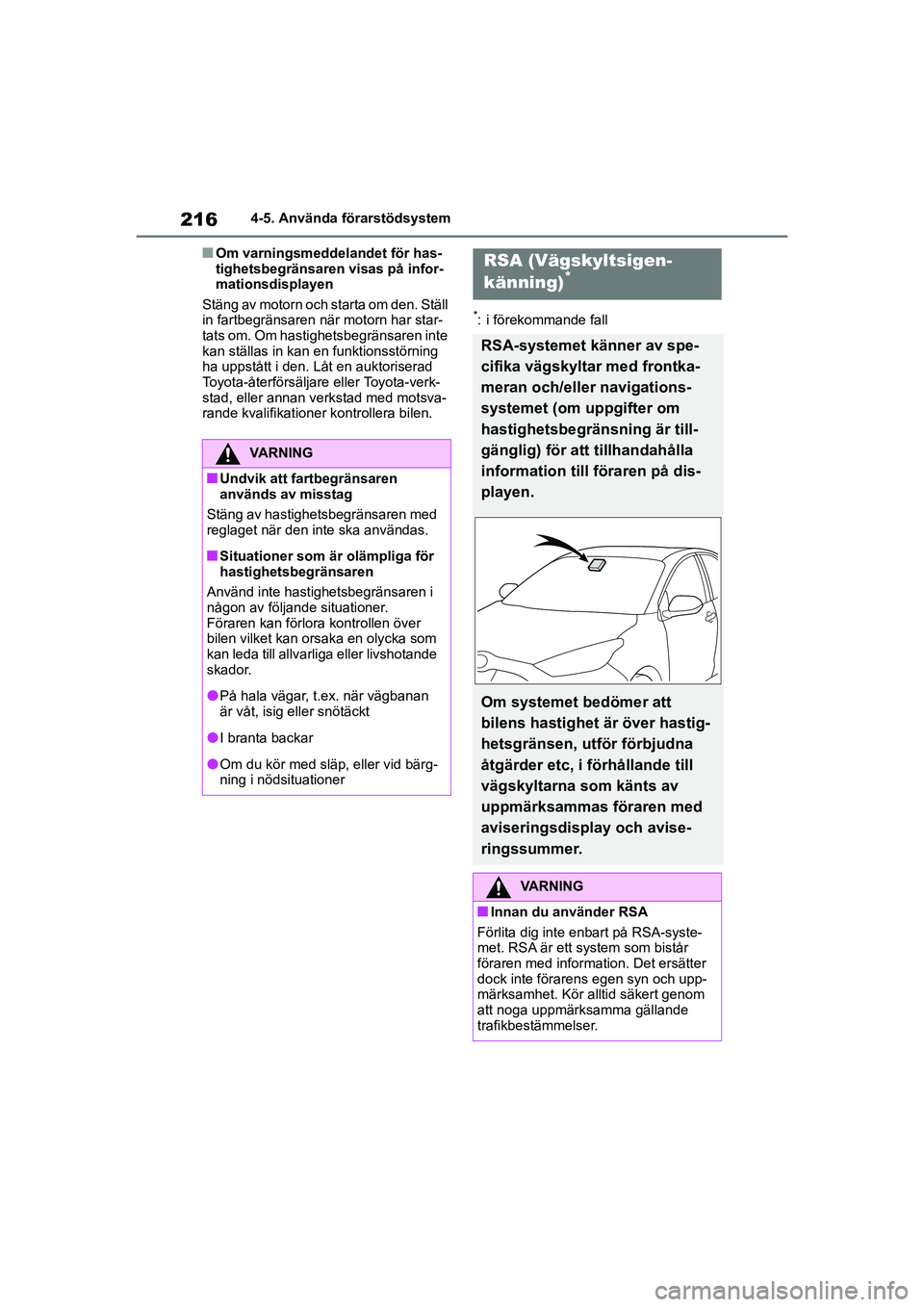

216
YARIS F OMK0001SE
4-5. Använda förarstödsystem
nOm varningsmeddelandet för has-
tighetsbegränsaren visas på infor-
mationsdisplayen
Stäng av motorn och st arta om den. Ställ
in fartbegränsaren när motorn har star-
tats om. Om hastighetsbegränsaren inte
kan ställas in kan en funktionsstörning
ha uppstått i den. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer kontrollera bilen.
*: i förekommande fall
VARNING
nUndvik att fartbegränsaren
används av misstag
Stäng av hastighetsbegränsaren med
reglaget när den inte ska användas.
nSituationer som är olämpliga för
hastighetsbegränsaren
Använd inte hastighetsbegränsaren i
någon av följande situationer.
Föraren kan förlora kontrollen över
bilen vilket kan orsaka en olycka som
kan leda till allvarliga eller livshotande
skador.
lPå hala vägar, t.ex. när vägbanan
är våt, isig eller snötäckt
lI branta backar
lOm du kör med släp, eller vid bärg-
ning i nödsituationer
RSA (Vägskyltsigen-
känning)*
RSA-systemet känner av spe-
cifika vägskyltar med frontka-
meran och/eller navigations-
systemet (om uppgifter om
hastighetsbegränsning är till-
gänglig) för att tillhandahålla
information till föraren på dis-
playen.
Om systemet bedömer att
bilens hastighet är över hastig-
hetsgränsen, utför förbjudna
åtgärder etc, i förhållande till
vägskyltarna som känts av
uppmärksammas föraren med
aviseringsdisplay och avise-
ringssummer.
VARNING
nInnan du använder RSA
Förlita dig inte enbart på RSA-syste-
met. RSA är ett system som bistår
föraren med information. Det ersätter
dock inte förarens egen syn och upp-
märksamhet. Kör alltid säkert genom
att noga uppmärksamma gällande
trafikbestämmelser.
OMK0001SE.book Page 216 Frida y, February 26, 2021 10:53 AM

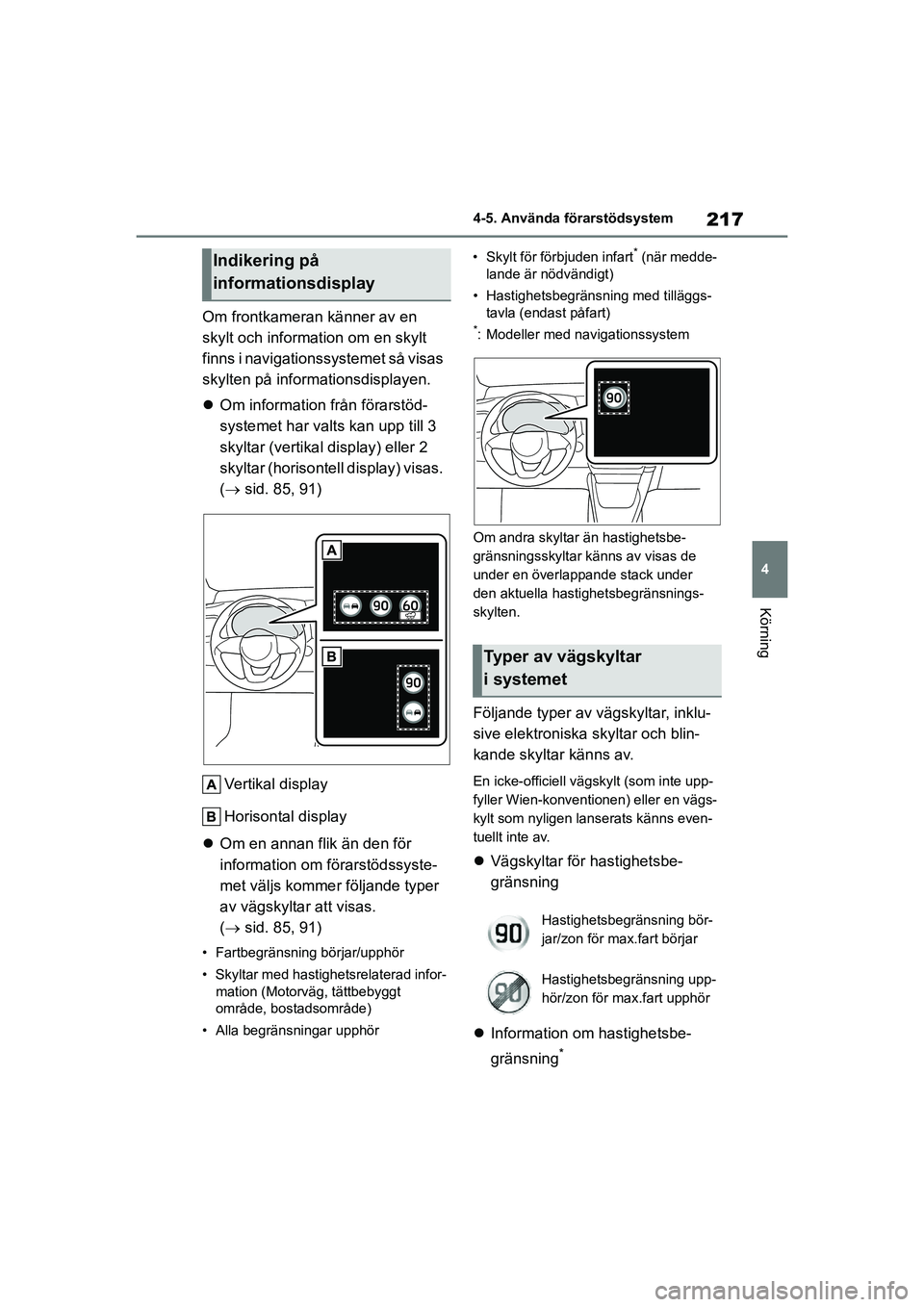

217
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem
Körning
Om frontkameran känner av en
skylt och information om en skylt
finns i navigationssystemet så visas
skylten på informationsdisplayen.
Om information från förarstöd-
systemet har valts kan upp till 3
skyltar (vertikal display) eller 2
skyltar (horisontell display) visas.
( sid. 85, 91)
Vertikal display
Horisontal display
 Om en annan flik än den för
information om förarstödssyste-
met väljs kommer följande typer
av vägskyltar att visas.
( sid. 85, 91)
• Fartbegränsning börjar/upphör
• Skyltar med hastighetsrelaterad infor-
mation (Motorväg, tättbebyggt
område, bostadsområde)
• Alla begränsningar upphör • Skylt för förbjuden infart
* (när medde-
lande är nödvändigt)
• Hastighetsbegränsning med tilläggs- tavla (endast påfart)
*: Modeller med navigationssystem
Om andra skyltar än hastighetsbe-
gränsningsskyltar kä nns av visas de
under en överlappande stack under
den aktuella hastighetsbegränsnings-
skylten.
Följande typer av vägskyltar, inklu-
sive elektroniska skyltar och blin-
kande skyltar känns av.
En icke-officiell vägskylt (som inte upp-
fyller Wien-konventionen) eller en vägs-
kylt som nyligen lanserats känns even-
tuellt inte av.
 Vägskyltar för hastighetsbe-
gränsning
 Information om hastighetsbe-
gränsning
*
Indikering på
informationsdisplay
Typer av vägskyltar
isystemet
Hastighetsbegränsning bör-
jar/zon för max.fart börjar
Hastighetsbegränsning upp-
hör/zon för max.fart upphör
OMK0001SE.book Page 217 Frida y, February 26, 2021 10:53 AM

218
YARIS F OMK0001SE
4-5. Använda förarstödsystem

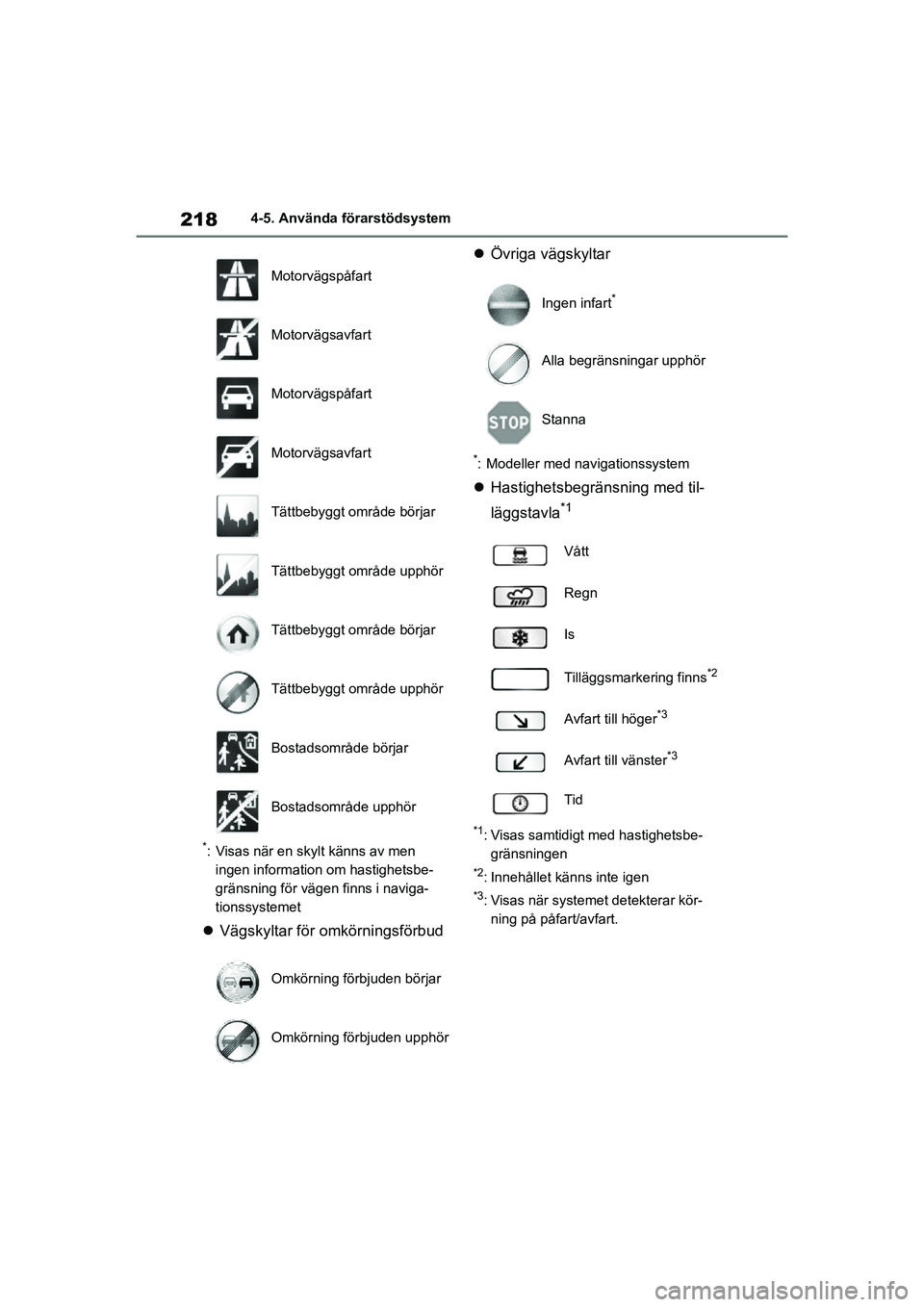

*: Visas när en skylt känns av men ingen information om hastighetsbe-
gränsning för vägen finns i naviga-
tionssystemet
 Vägskyltar för omkörningsförbud 
Övriga vägskyltar
*: Modeller med navigationssystem
Hastighetsbegränsning med til-
läggstavla
*1
*1: Visas samtidigt med hastighetsbe-
gränsningen
*2: Innehållet känns inte igen
*3: Visas när systemet detekterar kör-ning på påfart/avfart.
Motorvägspåfart
Motorvägsavfart
Motorvägspåfart
Motorvägsavfart
Tättbebyggt område börjar
Tättbebyggt område upphör
Tättbebyggt område börjar
Tättbebyggt område upphör
Bostadsområde börjar
Bostadsområde upphör
Omkörning förbjuden börjar
Omkörning förbjuden upphör
Ingen infart*
Alla begränsningar upphör
Stanna
Vått
Regn
Is
Tilläggsmarkering finns
*2
Avfart till höger*3
Avfart till vänster*3
Tid
OMK0001SE.book Page 218 Frida y, February 26, 2021 10:53 AM

219
4
YARIS F OMK0001SE
4-5. Använda förarstödsystem

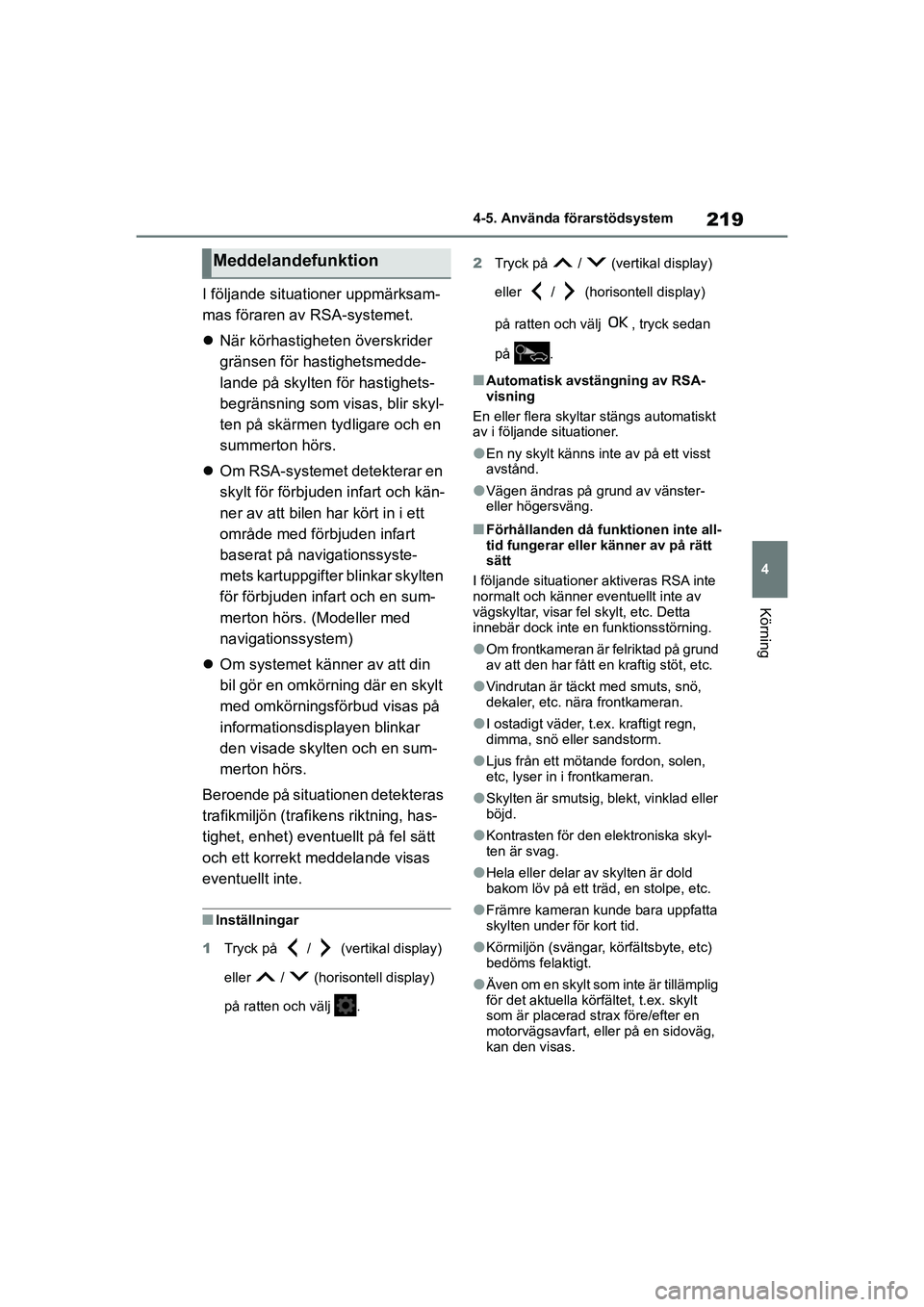

Körning
I följande situationer uppmärksam-
mas föraren av RSA-systemet.
När körhastigheten överskrider
gränsen för hastighetsmedde-
lande på skylten för hastighets-
begränsning som visas, blir skyl-
ten på skärmen tydligare och en
summerton hörs.
 Om RSA-systemet detekterar en
skylt för förbjuden infart och kän-
ner av att bilen har kört in i ett
område med förbjuden infart
baserat på navigationssyste-
mets kartuppgifter blinkar skylten
för förbjuden infart och en sum-
merton hörs. (Modeller med
navigationssystem)
 Om systemet känner av att din
bil gör en omkörning där en skylt
med omkörningsförbud visas på
informationsdisp layen blinkar
den visade skylten och en sum-
merton hörs.
Beroende på situationen detekteras
trafikmiljön (trafikens riktning, has-
tighet, enhet) eventuellt på fel sätt
och ett korrekt meddelande visas
eventuellt inte.
nInställningar
1 Tryck på / (vertikal display)
eller / (horisontell display)
på ratten och välj . 2
Tryck på / (vertikal display)
eller / (horisontell display)
på ratten och välj , tryck sedan
på .
nAutomatisk avstängning av RSA-
visning
En eller flera skyltar stängs automatiskt
av i följande situationer.
lEn ny skylt känns inte av på ett visst
avstånd.
lVägen ändras på grund av vänster-
eller högersväng.
nFörhållanden då funktionen inte all-
tid fungerar eller känner av på rätt
sätt
I följande situationer aktiveras RSA inte
normalt och känner eventuellt inte av
vägskyltar, visar fe l skylt, etc. Detta
innebär dock inte en funktionsstörning.
lOm frontkameran är felriktad på grund
av att den har fått en kraftig stöt, etc.
lVindrutan är täckt med smuts, snö,
dekaler, etc. nära frontkameran.
lI ostadigt väder, t.ex. kraftigt regn,
dimma, snö eller sandstorm.
lLjus från ett mötande fordon, solen,
etc, lyser in i frontkameran.
lSkylten är smutsig, blekt, vinklad eller
böjd.
lKontrasten för den elektroniska skyl-
ten är svag.
lHela eller delar av skylten är dold
bakom löv på ett träd, en stolpe, etc.
lFrämre kameran kunde bara uppfatta
skylten under för kort tid.
lKörmiljön (svängar, körfältsbyte, etc)
bedöms felaktigt.
lÄven om en skylt som inte är tillämplig
för det aktuella körfältet, t.ex. skylt
som är placerad strax före/efter en
motorvägsavfart, eller på en sidoväg,
kan den visas.
Meddelandefunktion
OMK0001SE.book Page 219 Frida y, February 26, 2021 10:53 AM

220
YARIS F OMK0001SE
4-5. Använda förarstödsystem
lDekaler är fästa bakpå ett framförva-
rande fordon.
lEn skylt som liknar en skylt som finns i
systemet känns av.
lFartbegränsningsskyltar vid utfarter
från rondeller kan kännas av och
visas (om de är placerade inom syn-
håll för frontkameran) vid körning i
rondell.
lBilens front höjs och sänks på grund
av lasten i bilen.
lLjusstyrkan i omgivningen är otillräck-
lig eller växlar snabbt.
lOm en skylt som gäller lastbilar etc
detekteras.
lBilen körs i ett land med annan tra-
fikriktning.
lNavigationssystemets kartdata är
inaktuell.
lNavigationssystemet är inte igång.
lHastighetsinformationen som visas på
instrumentet och som visas i naviga-
tionssystemet kan skilja sig från navi-
gationssystem som använder kart-
data.
nFartbegränsningsskylt, display
Om startknappen stängdes av medan
en fartbegränsningsskylt visades på
informationsdispla yen visas samma
skylt igen när startknappen trycks till
ON.
nOm ”RSA malfunction Visit Your
Dealer” visas
En funktionsstörning kan ha uppstått i
systemet. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
nSpecialanpassning
Vissa funktioner kan specialinställas.
( sid. 414)
*: i förekommande fall
nStänga av motorn
Modeller med Multidrive
Vid körning i växelläge D, trampa
ner bromspedalen och stanna
bilen. Motorn stängs av automa-
tiskt.
När motorn stängs av tänds kontrollam-
pan till Stopp- och Startsystemet.
Stopp- och Startsystem*
Multidrive: Stopp- och Start-
systemet stannar och startar
om motorn enligt bromspeda-
lens eller växelspakens
användning när bilen är stilla-
stående, t.ex. vid trafikljus, en
korsning, etc, i syfte att för-
bättra bränsleekonomin och
minska ljudföroreningar orsa-
kat av att motorn går på tom-
gång.
Manuell växellåda: Stopp- och
Startsystemet stannar och
startar om motorn enligt kopp-
lingspedalens eller växelspa-
kens användning när bilen är
stillastående, t.ex. vid tra-
fikljus, en korsning, etc, i syfte
att förbättra bränsleekonomin
och minska ljudföroreningar
orsakat av att motorn går på
tomgång.
Stopp- och Startsystem,
funktion
OMK0001SE.book Page 220 Frida y, February 26, 2021 10:53 AM
