Wymieniajàc obr´cze kó∏, nale˝y
upewniç si´, ˝e majà one takie sa-
mo, jak w przypadku obr´czy orygi-
nalnych, dopuszczalne obcià˝enie,
Êrednic´, szerokoÊç i odsadzenie*.
Prawid∏owej wymiany obr´czy kó∏
dokonaç mo˝na w autoryzowanej
stacji obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztacie.
*: Umownie okreÊlane jako „offset”.
Toyota nie zaleca stosowania:
Obr´czy kó∏ ró˝niàcych si´ roz-
miarem lub typem
U˝ywanych obr´czy kó∏
Wgniecionych obr´czy kó∏, które
zosta∏y wyprostowane
Podczas wymiany kó∏ bàdê opon
Samochód ten wyposa˝ony jest
w uk∏ad monitorowania ciÊnienia w ogu-
mieniu, który na podstawie sygna∏ów
z czujników w zaworach i przekaêników
sygna∏u ostrzega o spadku ciÊnienia
w ogumieniu, zanim dojdzie do powa˝-
niejszych zagro˝eƒ. Podczas wymiany
kó∏ bàdê opon nale˝y zamontowaç za-
wory z czujnikami ciÊnienia i przekaêni-
kami sygna∏u. (
S. 333)
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie341
6

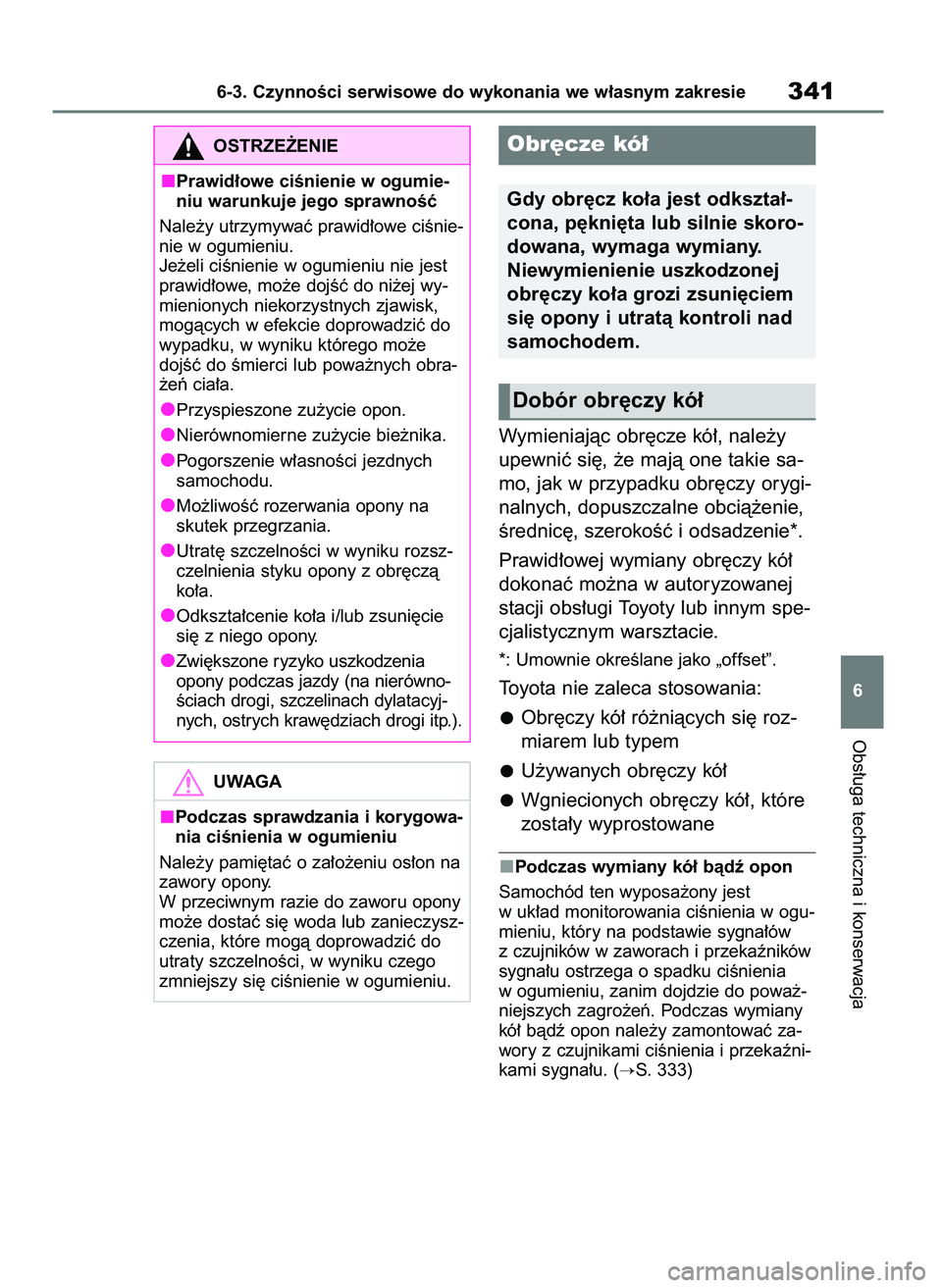

OSTRZE˚ENIE
Prawid∏owe ciÊnienie w ogumie-
niu warunkuje jego sprawnoÊç
Nale˝y utrzymywaç prawid∏owe ciÊnie-
nie w ogumieniu.
Je˝eli ciÊnienie w ogumieniu nie jest
prawid∏owe, mo˝e dojÊç do ni˝ej wy-
mienionych niekorzystnych zjawisk,
mogàcych w efekcie doprowadziç do
wypadku, w wyniku którego mo˝e
dojÊç do Êmierci lub powa˝nych obra-
˝eƒ cia∏a.
Przyspieszone zu˝ycie opon.
Nierównomierne zu˝ycie bie˝nika.
Pogorszenie w∏asnoÊci jezdnych
samochodu.
Mo˝liwoÊç rozerwania opony na
skutek przegrzania.
Utrat´ szczelnoÊci w wyniku rozsz-
czelnienia styku opony z obr´czà
ko∏a.
Odkszta∏cenie ko∏a i/lub zsuni´cie
si´ z niego opony.
Zwi´kszone ryzyko uszkodzenia
opony podczas jazdy (na nierówno-
Êciach drogi, szczelinach dylatacyj-
nych, ostrych kraw´dziach drogi itp.).
UWAGA
Podczas sprawdzania i korygowa-
nia ciÊnienia w ogumieniu
Nale˝y pami´taç o za∏o˝eniu os∏on na
zawory opony.
W przeciwnym razie do zaworu opony
mo˝e dostaç si´ woda lub zanieczysz-
czenia, które mogà doprowadziç do
utraty szczelnoÊci, w wyniku czego
zmniejszy si´ ciÊnienie w ogumieniu.
Obr´cze kó∏
Gdy obr´cz ko∏a jest odkszta∏-
cona, p´kni´ta lub silnie skoro-
dowana, wymaga wymiany.
Niewymienienie uszkodzonej
obr´czy ko∏a grozi zsuni´ciem
si´ opony i utratà kontroli nad
samochodem.
Dobór obr´czy kó∏
31 YARIS OMK0001E v2 9/6/20 10:09 Page 341

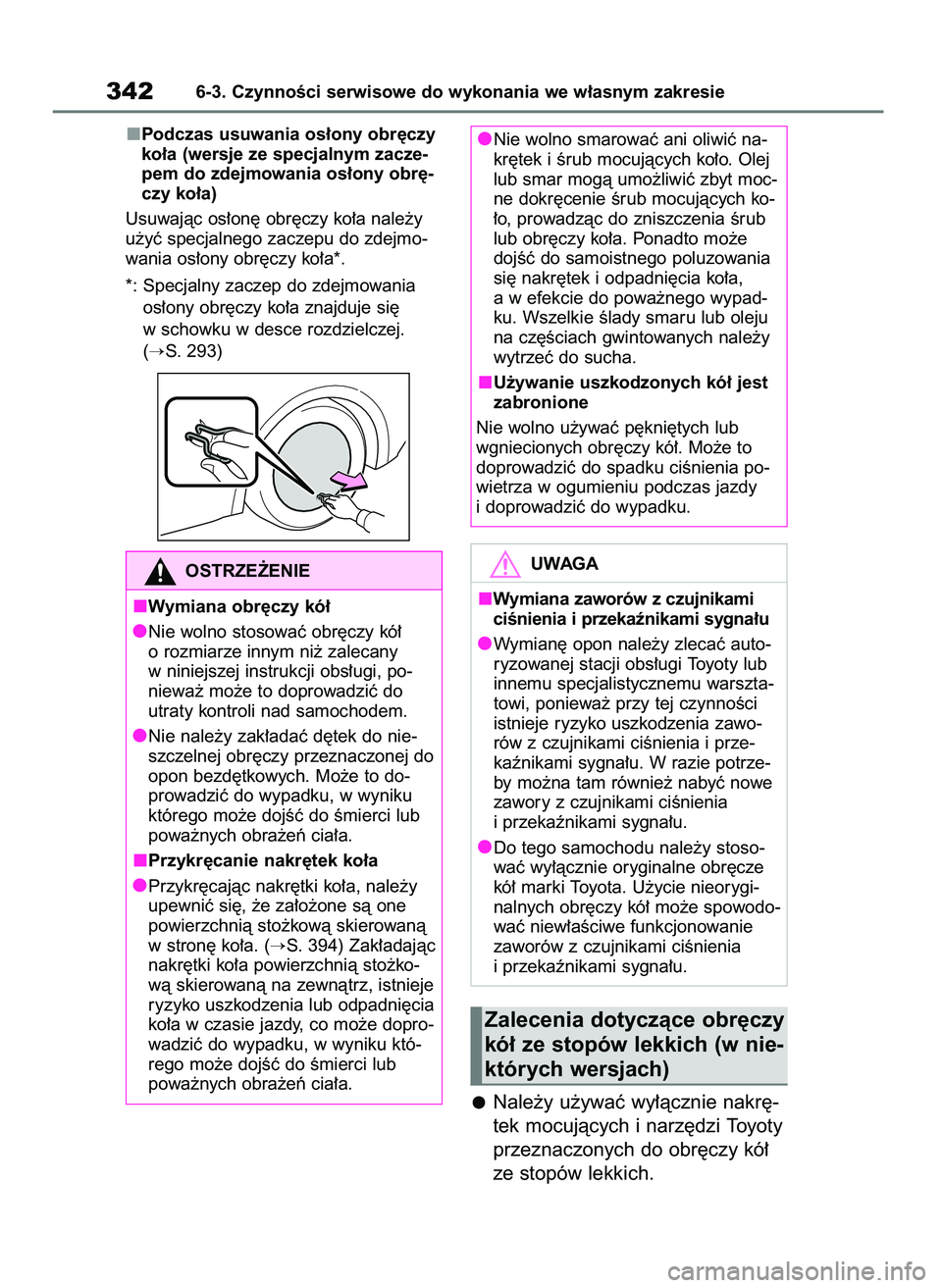

Podczas usuwania os∏ony obr´czy
ko∏a (wersje ze specjalnym zacze-
pem do zdejmowania os∏ony obr´-
czy ko∏a)
Usuwajàc os∏on´ obr´czy ko∏a nale˝y
u˝yç specjalnego zaczepu do zdejmo-
wania os∏ony obr´czy ko∏a*.
*: Specjalny zaczep do zdejmowania
os∏ony obr´czy ko∏a znajduje si´
w schowku w desce rozdzielczej.
(
S. 293)
Nale˝y u˝ywaç wy∏àcznie nakr´-
tek mocujàcych i narz´dzi Toyoty
przeznaczonych do obr´czy kó∏
ze stopów lekkich.
3426-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
Wymiana obr´czy kó∏
Nie wolno stosowaç obr´czy kó∏
o rozmiarze innym ni˝ zalecany
w niniejszej instrukcji obs∏ugi, po-
niewa˝ mo˝e to doprowadziç do
utraty kontroli nad samochodem.
Nie nale˝y zak∏adaç d´tek do nie-
szczelnej obr´czy przeznaczonej do
opon bezd´tkowych. Mo˝e to do-
prowadziç do wypadku, w wyniku
którego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
Przykr´canie nakr´tek ko∏a
Przykr´cajàc nakr´tki ko∏a, nale˝y
upewniç si´, ˝e za∏o˝one sà one
powierzchnià sto˝kowà skierowanà
w stron´ ko∏a. (
S. 394) Zak∏adajàc
nakr´tki ko∏a powierzchnià sto˝ko-
wà skierowanà na zewnàtrz, istnieje
ryzyko uszkodzenia lub odpadni´cia
ko∏a w czasie jazdy, co mo˝e dopro-
wadziç do wypadku, w wyniku któ-
rego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
Nie wolno smarowaç ani oliwiç na-
kr´tek i Êrub mocujàcych ko∏o. Olej
lub smar mogà umo˝liwiç zbyt moc-
ne dokr´cenie Êrub mocujàcych ko-
∏o, prowadzàc do zniszczenia Êrub
lub obr´czy ko∏a. Ponadto mo˝e
dojÊç do samoistnego poluzowania
si´ nakr´tek i odpadni´cia ko∏a,
a w efekcie do powa˝nego wypad-
ku. Wszelkie Êlady smaru lub oleju
na cz´Êciach gwintowanych nale˝y
wytrzeç do sucha.
U˝ywanie uszkodzonych kó∏ jest
zabronione
Nie wolno u˝ywaç p´kni´tych lub
wgniecionych obr´czy kó∏. Mo˝e to
doprowadziç do spadku ciÊnienia po-
wietrza w ogumieniu podczas jazdy
i doprowadziç do wypadku.
UWAGA
Wymiana zaworów z czujnikami
ciÊnienia i przekaênikami sygna∏u
Wymian´ opon nale˝y zlecaç auto-
ryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warszta-
towi, poniewa˝ przy tej czynnoÊci
istnieje ryzyko uszkodzenia zawo-
rów z czujnikami ciÊnienia i prze-
kaênikami sygna∏u. W razie potrze-
by mo˝na tam równie˝ nabyç nowe
zawory z czujnikami ciÊnienia
i przekaênikami sygna∏u.
Do tego samochodu nale˝y stoso-
waç wy∏àcznie oryginalne obr´cze
kó∏ marki Toyota. U˝ycie nieorygi-
nalnych obr´czy kó∏ mo˝e spowodo-
waç niew∏aÊciwe funkcjonowanie
zaworów z czujnikami ciÊnienia
i przekaênikami sygna∏u.
Zalecenia dotyczàce obr´czy
kó∏ ze stopów lekkich (w nie-
których wersjach)
31 YARIS OMK0001E v2 9/6/20 10:09 Page 342

Po prze∏o˝eniu (rotacji), naprawie
lub wymianie kó∏ nale˝y po prze-
jechaniu 1600 km sprawdziç, czy
nakr´tki mocujàce sà prawid∏owo
dokr´cone.
Podczas korzystania z ∏aƒcuchów
przeciwpoÊlizgowych nale˝y uwa-
˝aç, aby nie uszkodziç obr´czy
kó∏.
Do wywa˝ania kó∏ nale˝y stoso-
waç wy∏àcznie oryginalne ci´˝arki
równowa˝àce lub odpowiadajàce
im jakoÊcià zamienniki, a do ich
zamocowania u˝ywaç m∏otka
z tworzywa lub gumowego.1Wy∏àcznik zap∏onu/przycisk roz-
ruchu prze∏àczyç w stan OFF.
2Otworzyç schowek w desce roz-
dzielczej i od∏àczyç amor tyzator.
3Âcisnàç pokryw´ schowka po
obu stronach w celu roz∏àczenia
2 górnych zaczepów.
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie343
6
Filtr powietrza doprowa-
dzanego do kabiny
Warunkiem sprawnego dzia∏ania
uk∏adu klimatyzacji jest regular-
na wymiana filtra powietrza do-
prowadzanego do kabiny.
Wymontowanie filtra
31 YARIS OMK0001E v2 9/6/20 10:09 Page 343

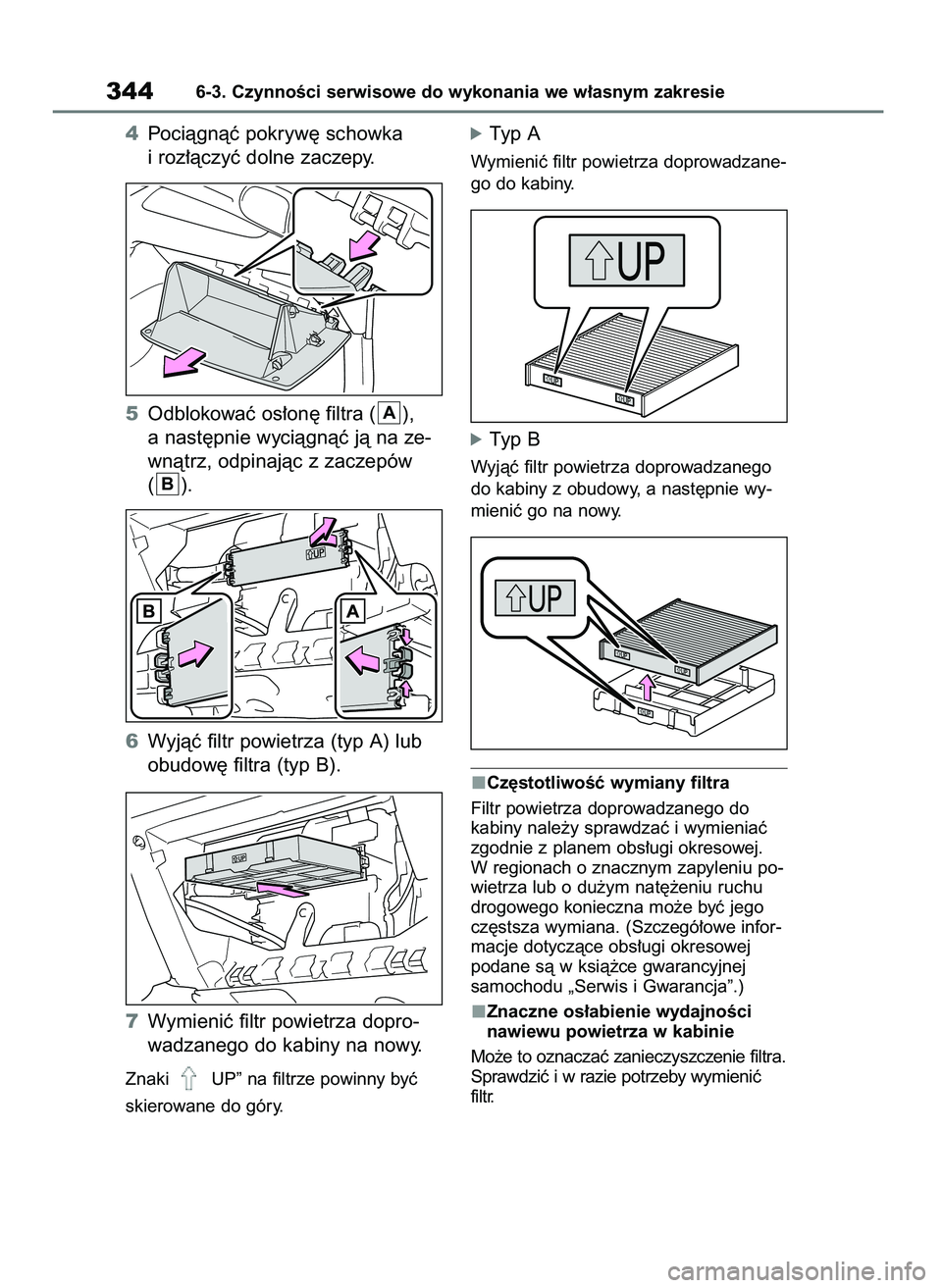

4Pociàgnàç pokryw´ schowka
i roz∏àczyç dolne zaczepy.
5Odblokowaç os∏on´ filtra ( ),
a nast´pnie wyciàgnàç jà na ze-
wnàtrz, odpinajàc z zaczepów
().
6Wyjàç filtr powietrza (typ A) lub
obudow´ filtra (typ B).
7Wymieniç filtr powietrza dopro-
wadzanego do kabiny na nowy.
Znaki UP” na filtrze powinny byç
skierowane do góry.
óTyp A
Wymieniç filtr powietrza doprowadzane-
go do kabiny.
óTyp B
Wyjàç filtr powietrza doprowadzanego
do kabiny z obudowy, a nast´pnie wy-
mieniç go na nowy.
Cz´stotliwoÊç wymiany filtra
Filtr powietrza doprowadzanego do
kabiny nale˝y sprawdzaç i wymieniaç
zgodnie z planem obs∏ugi okresowej.
W regionach o znacznym zapyleniu po-
wietrza lub o du˝ym nat´˝eniu ruchu
drogowego konieczna mo˝e byç jego
cz´stsza wymiana. (Szczegó∏owe infor-
macje dotyczàce obs∏ugi okresowej
podane sà w ksià˝ce gwarancyjnej
samochodu „Serwis i Gwarancja”.)
Znaczne os∏abienie wydajnoÊci
nawiewu powietrza w kabinie
Mo˝e to oznaczaç zanieczyszczenie filtra.
Sprawdziç i w razie potrzeby wymieniç
filtr.B
A
3446-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
31 YARIS OMK0001E v2 9/6/20 10:09 Page 344

Objawy wyczerpania baterii
Wyczerpanie baterii mogà sygnalizowaç
nast´pujàce objawy:
Nieprawid∏owe dzia∏anie elektronicz-
nego kluczyka (w niektórych wersjach)
oraz bezprzewodowego zdalnego ste-
rowania.
Skrócenie zasi´gu dzia∏ania.
Ârubokr´t z p∏askà koƒcówkà.
Ma∏y Êrubokr´t z p∏askà koƒców-
kà.
Bateria litowa CR2032 (wersje
z mechanicznym kluczykiem) lub
CR2450 (wersje z elektronicz-
nym kluczykiem).
Bateria litowa CR2032 (wersje
z mechanicznym kluczykiem) lub
CR2450 (wersje z elektronicznym
kluczykiem).
Baterie te sà do nabycia w autoryzo-
wanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie, a tak˝e
w sklepie z urzàdzeniami elektronicz-
nymi bàdê w sklepie fotograficznym.
Zu˝ytà bateri´ nale˝y wymieniç na
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie345
6
UWAGA
Podczas korzystania z uk∏adu kli-
matyzacji
Filtr powietrza doprowadzanego do
kabiny powinien byç zawsze zamonto-
wany.
U˝ywanie uk∏adu klimatyzacji bez za-
montowanego filtra mo˝e doprowadziç
do uszkodzenia uk∏adu klimatyzacji.
Zapobieganie uszkodzeniu os∏ony
filtra
Przesuwajàc os∏on´ filtra w kierunku
wskazanym przez strza∏k´, nie nale˝y
wywieraç du˝ego nacisku na zaczepy.
W przeciwnym razie mo˝e dojÊç do
ich uszkodzenia.Bezprzewodowe zdalne
sterowanie, bateria w elek-
tronicznym kluczyku
Wyczerpanà bateri´ nale˝y wy-
mieniç na nowà.
Poniewa˝ nieprawid∏owe wyko-
nanie poni˝szych dzia∏aƒ mo˝e
spowodowaç uszkodzenie klu-
czyka, zaleca si´, aby wymiana
baterii zosta∏a wykonana przez
autoryzowanà stacj´ obs∏ugi
Toyoty lub inny specjalistyczny
warsztat.
Niezb´dne narz´dzia
i materia∏y
31 YARIS OMK0001E v2 9/6/20 10:09 Page 345

nowà tego samego typu lub zalecany
przez producenta zamiennik.
Ze zu˝ytymi bateriami nale˝y post´-
powaç zgodnie z obowiàzujàcym
prawem.

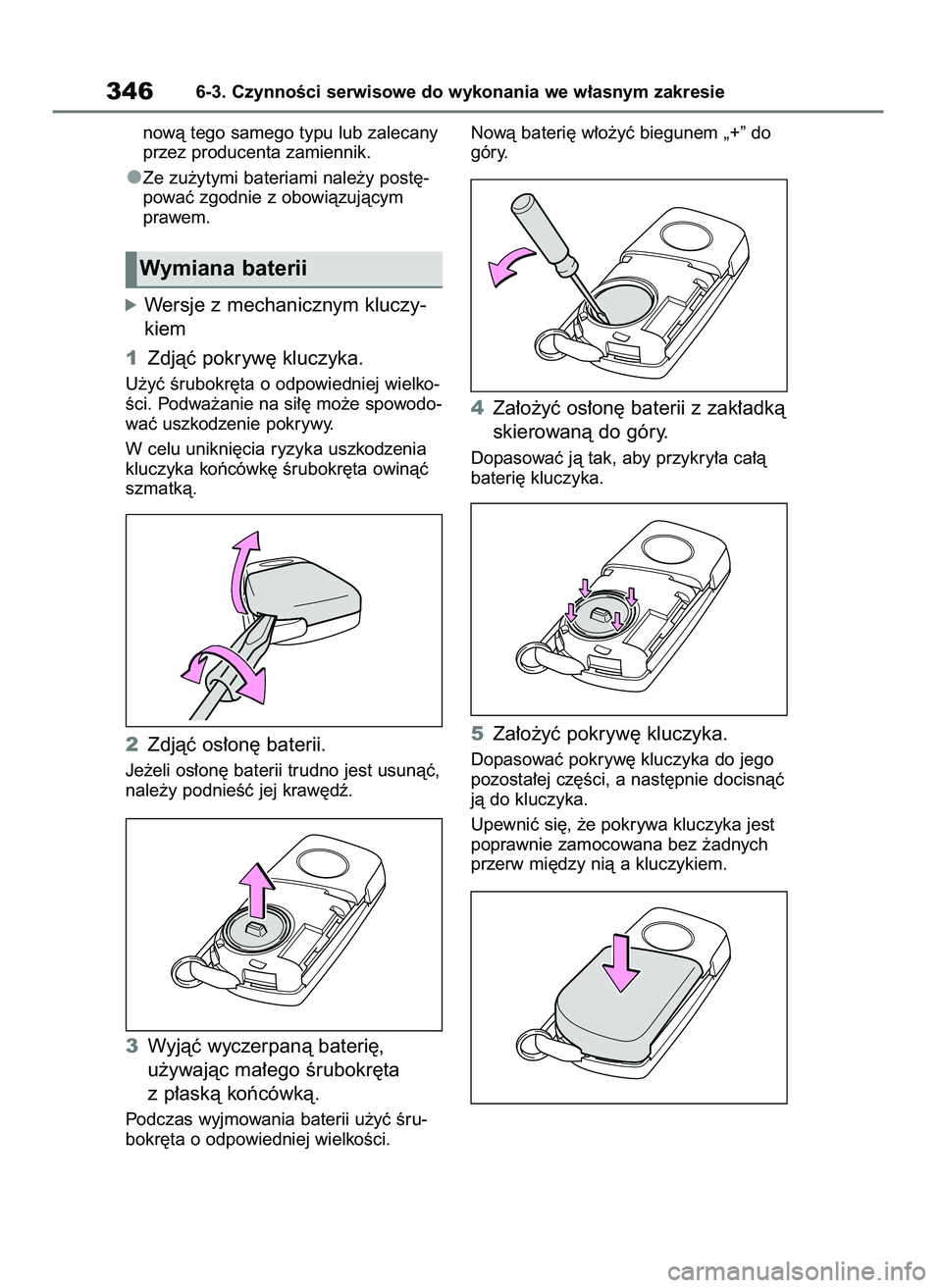

óWersje z mechanicznym kluczy-
kiem
1Zdjàç pokryw´ kluczyka.
U˝yç Êrubokr´ta o odpowiedniej wielko-
Êci. Podwa˝anie na si∏´ mo˝e spowodo-
waç uszkodzenie pokrywy.
W celu unikni´cia ryzyka uszkodzenia
kluczyka koƒcówk´ Êrubokr´ta owinàç
szmatkà.
2Zdjàç os∏on´ baterii.
Je˝eli os∏on´ baterii trudno jest usunàç,
nale˝y podnieÊç jej kraw´dê.
3Wyjàç wyczerpanà bateri´,
u˝ywajàc ma∏ego Êrubokr´ta
z p∏askà koƒcówkà.
Podczas wyjmowania baterii u˝yç Êru-
bokr´ta o odpowiedniej wielkoÊci.Nowà bateri´ w∏o˝yç biegunem „+” do
góry.
4Za∏o˝yç os∏on´ baterii z zak∏adkà
skierowanà do góry.
Dopasowaç jà tak, aby przykry∏a ca∏à
bateri´ kluczyka.
5Za∏o˝yç pokryw´ kluczyka.
Dopasowaç pokryw´ kluczyka do jego
pozosta∏ej cz´Êci, a nast´pnie docisnàç
jà do kluczyka.
Upewniç si´, ˝e pokrywa kluczyka jest
poprawnie zamocowana bez ˝adnych
przerw mi´dzy nià a kluczykiem.
3466-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana baterii
31 YARIS OMK0001E v2 9/6/20 10:09 Page 346

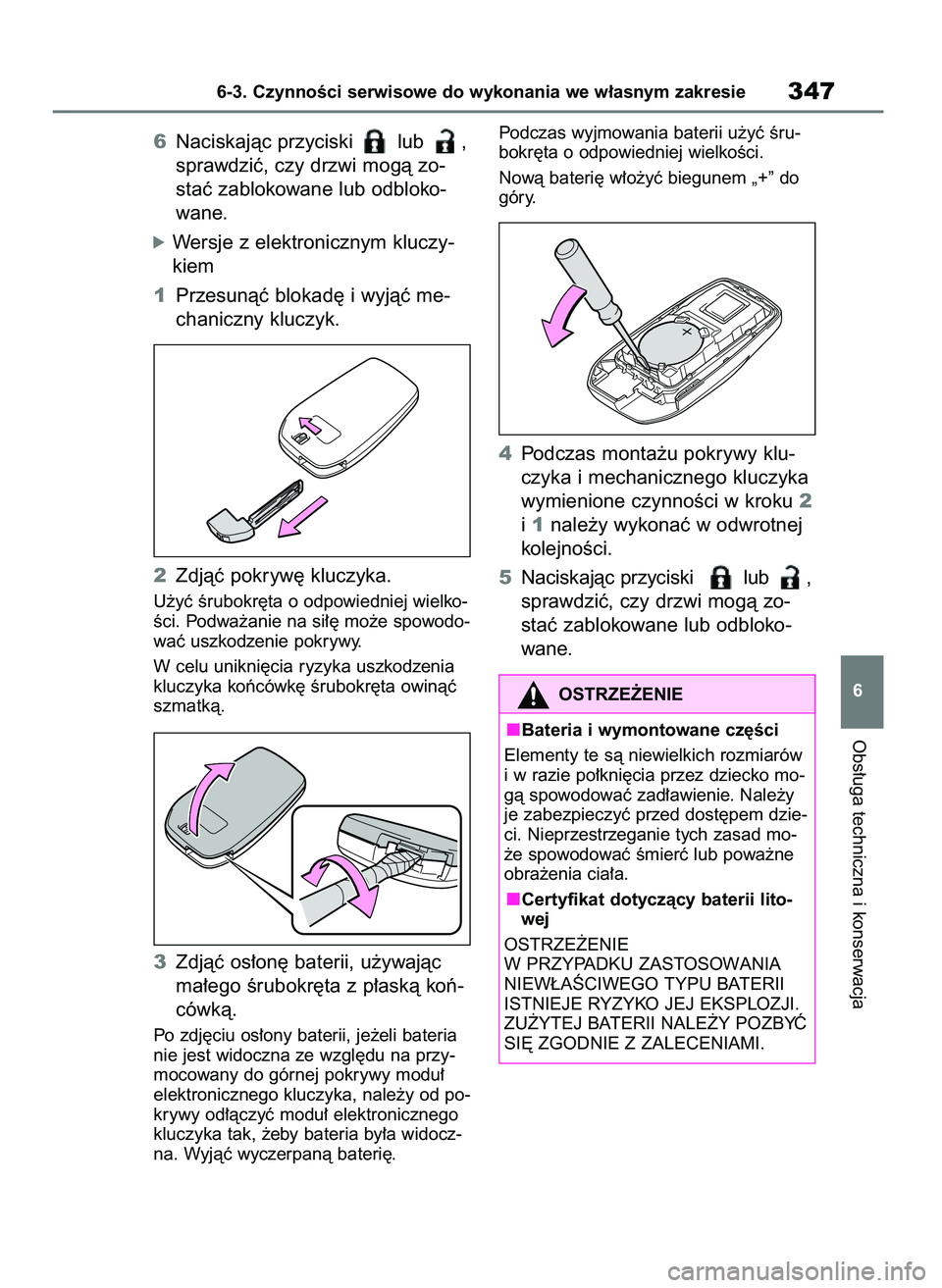

6Naciskajàc przyciski lub ,
sprawdziç, czy drzwi mogà zo-
staç zablokowane lub odbloko-
wane.
óWersje z elektronicznym kluczy-
kiem
1Przesunàç blokad´ i wyjàç me-
chaniczny kluczyk.
2Zdjàç pokryw´ kluczyka.
U˝yç Êrubokr´ta o odpowiedniej wielko-
Êci. Podwa˝anie na si∏´ mo˝e spowodo-
waç uszkodzenie pokrywy.
W celu unikni´cia ryzyka uszkodzenia
kluczyka koƒcówk´ Êrubokr´ta owinàç
szmatkà.
3Zdjàç os∏on´ baterii, u˝ywajàc
ma∏ego Êrubokr´ta z p∏askà koƒ-
cówkà.
Po zdj´ciu os∏ony baterii, je˝eli bateria
nie jest widoczna ze wzgl´du na przy-
mocowany do górnej pokrywy modu∏
elektronicznego kluczyka, nale˝y od po-
krywy od∏àczyç modu∏ elektronicznego
kluczyka tak, ˝eby bateria by∏a widocz-
na. Wyjàç wyczerpanà bateri´.Podczas wyjmowania baterii u˝yç Êru-
bokr´ta o odpowiedniej wielkoÊci.
Nowà bateri´ w∏o˝yç biegunem „+” do
góry.
4Podczas monta˝u pokrywy klu-
czyka i mechanicznego kluczyka
wymienione czynnoÊci w kroku 2
i1nale˝y wykonaç w odwrotnej
kolejnoÊci.
5Naciskajàc przyciski lub ,
sprawdziç, czy drzwi mogà zo-
staç zablokowane lub odbloko-
wane.
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie347
6OSTRZE˚ENIE
Bateria i wymontowane cz´Êci
Elementy te sà niewielkich rozmiarów
i w razie po∏kni´cia przez dziecko mo-
gà spowodowaç zad∏awienie. Nale˝y
je zabezpieczyç przed dost´pem dzie-
ci. Nieprzestrzeganie tych zasad mo-
˝e spowodowaç Êmierç lub powa˝ne
obra˝enia cia∏a.
Certyfikat dotyczàcy baterii lito-
wej
OSTRZE˚ENIE
W PRZYPADKU ZASTOSOWANIA
NIEW¸AÂCIWEGO TYPU BATERII
ISTNIEJE RYZYKO JEJ EKSPLOZJI.
ZU˚YTEJ BATERII NALE˚Y POZBYå
SI¢ ZGODNIE Z ZALECENIAMI.
31 YARIS OMK0001E v2 9/6/20 10:09 Page 347

1Wy∏àcznik zap∏onu/przycisk roz-
ruchu prze∏àczyç w stan OFF.
2Otworzyç pokryw´ skrzynki bez-
pieczników.
óKomora silnikowa (typ A)
Wcisnàç zaczep i unoszàc do góry,
zdjàç pokryw´.
óKomora silnikowa (typ B)
Wcisnàç zaczep i unoszàc do góry,
zdjàç pokryw´.
3486-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

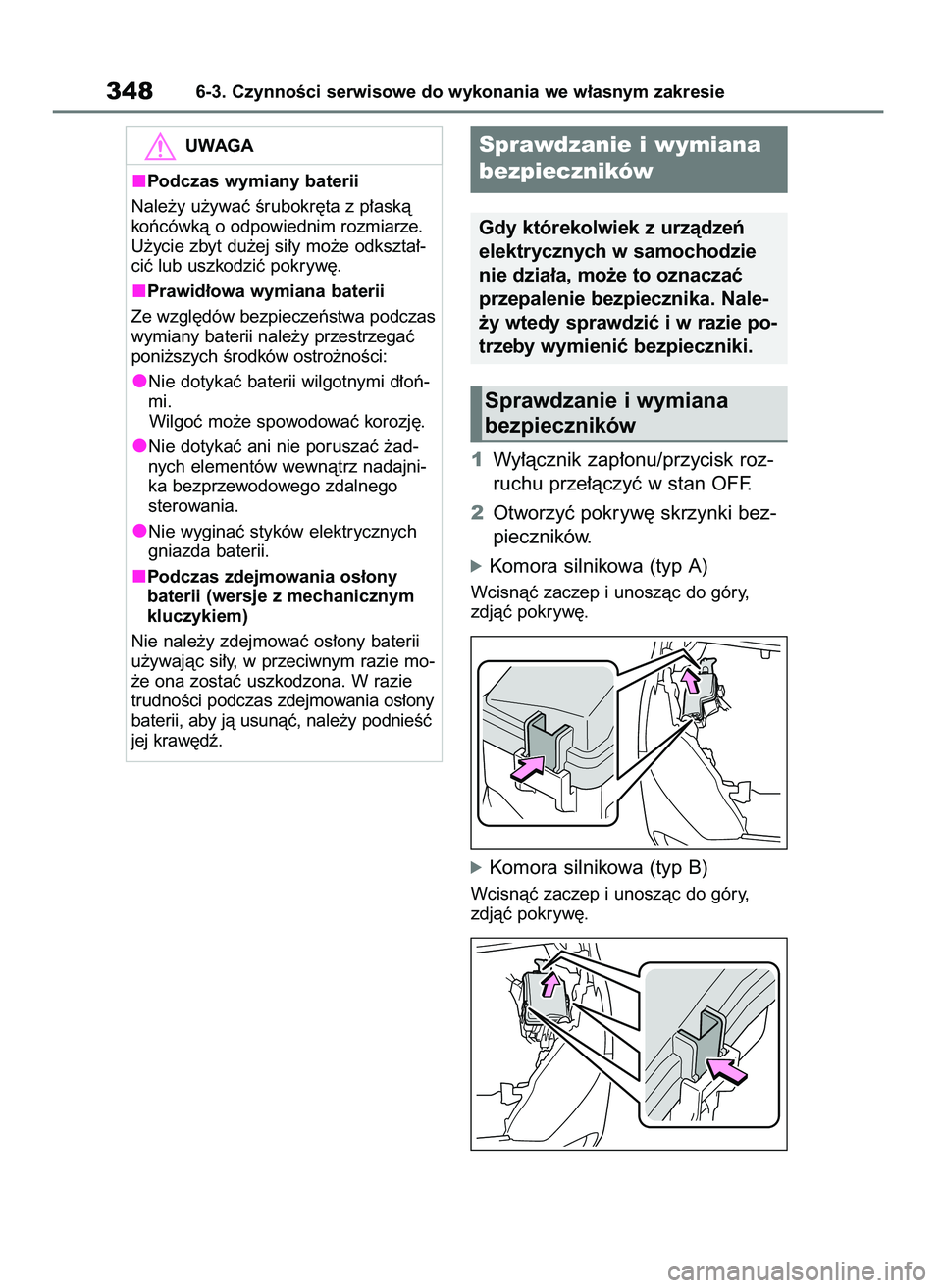

UWAGA
Podczas wymiany baterii
Nale˝y u˝ywaç Êrubokr´ta z p∏askà
koƒcówkà o odpowiednim rozmiarze.
U˝ycie zbyt du˝ej si∏y mo˝e odkszta∏-
ciç lub uszkodziç pokryw´.
Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa podczas
wymiany baterii nale˝y przestrzegaç
poni˝szych Êrodków ostro˝noÊci:
Nie dotykaç baterii wilgotnymi d∏oƒ-
mi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝ad-
nych elementów wewnàtrz nadajni-
ka bezprzewodowego zdalnego
sterowania.
Nie wyginaç styków elektrycznych
gniazda baterii.
Podczas zdejmowania os∏ony
baterii (wersje z mechanicznym
kluczykiem)
Nie nale˝y zdejmowaç os∏ony baterii
u˝ywajàc si∏y, w przeciwnym razie mo-
˝e ona zostaç uszkodzona. W razie
trudnoÊci podczas zdejmowania os∏ony
baterii, aby jà usunàç, nale˝y podnieÊç
jej kraw´dê.Sprawdzanie i wymiana
bezpieczników
Gdy którekolwiek z urzàdzeƒ
elektrycznych w samochodzie
nie dzia∏a, mo˝e to oznaczaç
przepalenie bezpiecznika. Nale-
˝y wtedy sprawdziç i w razie po-
trzeby wymieniç bezpieczniki.
Sprawdzanie i wymiana
bezpieczników
31 YARIS OMK0001E v2 9/6/20 10:09 Page 348

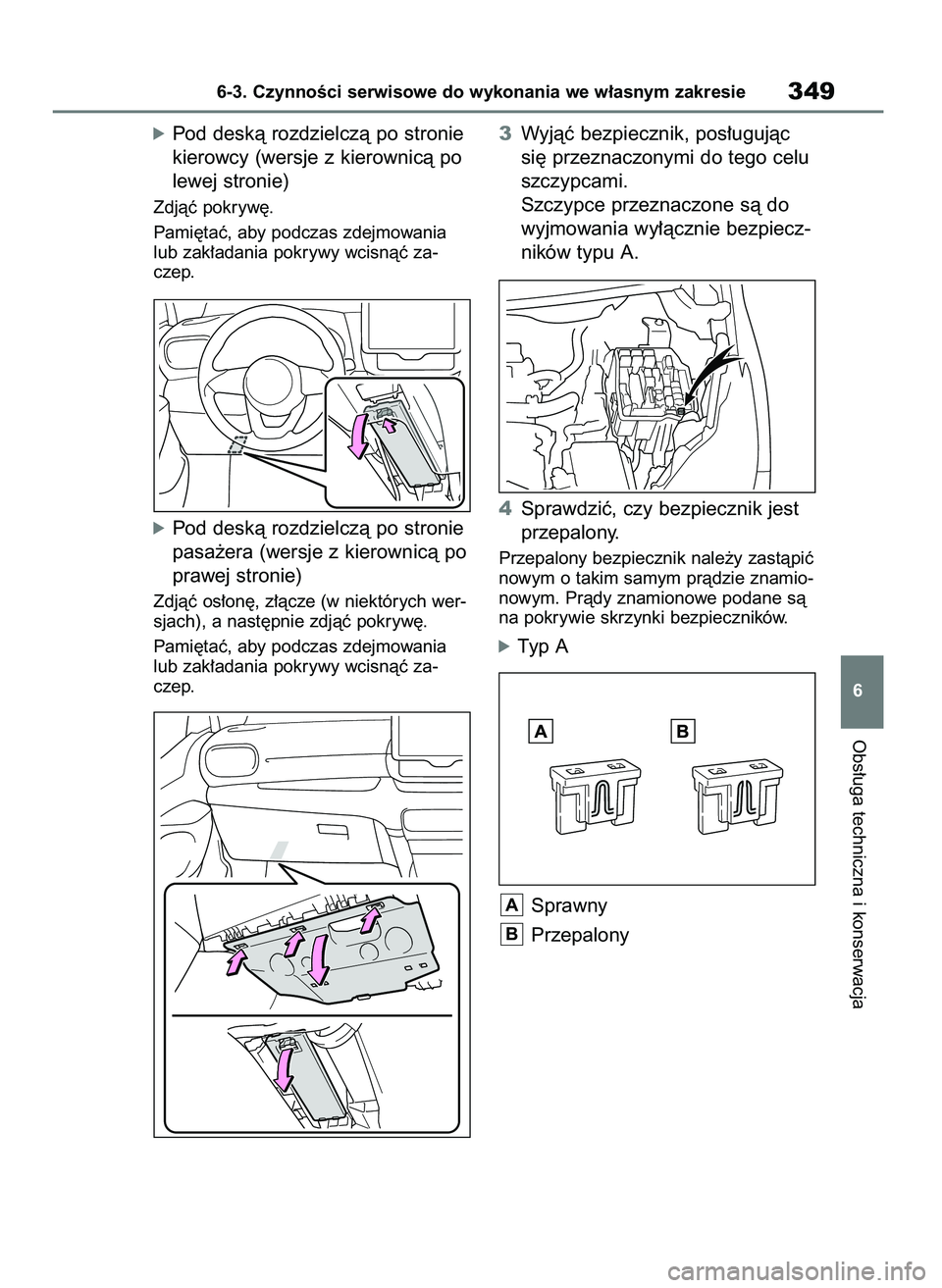

óPod deskà rozdzielczà po stronie
kierowcy (wersje z kierownicà po
lewej stronie)
Zdjàç pokryw´.
Pami´taç, aby podczas zdejmowania
lub zak∏adania pokrywy wcisnàç za-
czep.
óPod deskà rozdzielczà po stronie
pasa˝era (wersje z kierownicà po
prawej stronie)
Zdjàç os∏on´, z∏àcze (w niektórych wer-
sjach), a nast´pnie zdjàç pokryw´.
Pami´taç, aby podczas zdejmowania
lub zak∏adania pokrywy wcisnàç za-
czep.
3Wyjàç bezpiecznik, pos∏ugujàc
si´ przeznaczonymi do tego celu
szczypcami.
Szczypce przeznaczone sà do
wyjmowania wy∏àcznie bezpiecz-
ników typu A.
4Sprawdziç, czy bezpiecznik jest
przepalony.
Przepalony bezpiecznik nale˝y zastàpiç
nowym o takim samym pràdzie znamio-
nowym. Pràdy znamionowe podane sà
na pokrywie skrzynki bezpieczników.
óTyp A
Sprawny
Przepalony
B
A
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie349
6
31 YARIS OMK0001E v2 9/6/20 10:09 Page 349

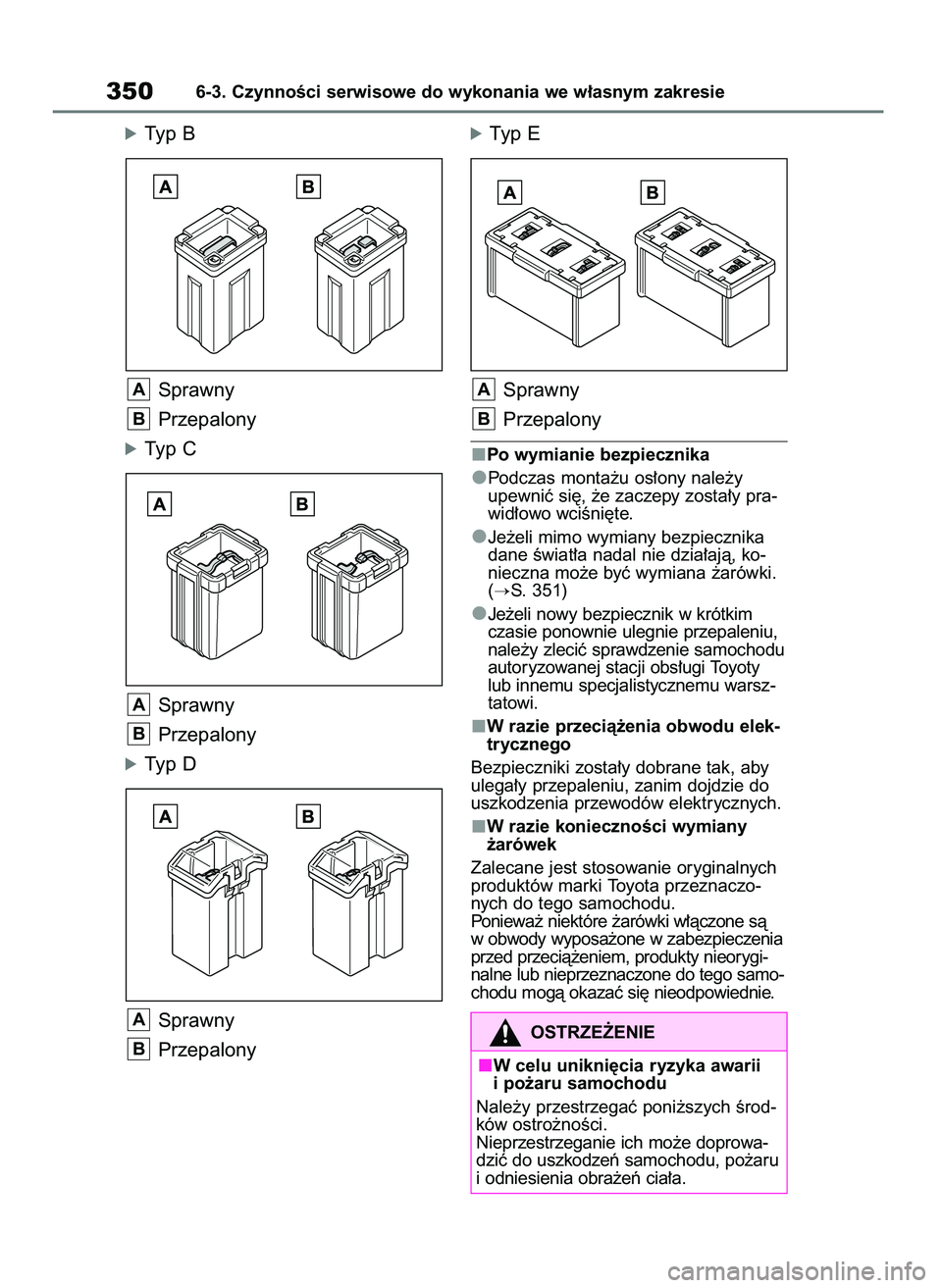

óTyp B
Sprawny
Przepalony
óTyp C
Sprawny
Przepalony
óTyp D
Sprawny
Przepalony
óTyp E
Sprawny
Przepalony
Po wymianie bezpiecznika
Podczas monta˝u os∏ony nale˝y
upewniç si´, ˝e zaczepy zosta∏y pra-
wid∏owo wciÊni´te.
Je˝eli mimo wymiany bezpiecznika
dane Êwiat∏a nadal nie dzia∏ajà, ko-
nieczna mo˝e byç wymiana ˝arówki.
(
S. 351)
Je˝eli nowy bezpiecznik w krótkim
czasie ponownie ulegnie przepaleniu,
nale˝y zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsz-
tatowi.
W razie przecià˝enia obwodu elek-
trycznego
Bezpieczniki zosta∏y dobrane tak, aby
ulega∏y przepaleniu, zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany
˝arówek
Zalecane jest stosowanie oryginalnych
produktów marki Toyota przeznaczo-
nych do tego samochodu.
Poniewa˝ niektóre ˝arówki w∏àczone sà
w obwody wyposa˝one w zabezpieczenia
przed przecià˝eniem, produkty nieorygi-
nalne lub nieprzeznaczone do tego samo-
chodu mogà okazaç si´ nieodpowiednie.
B
A
B
A
B
A
B
A
3506-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
W celu unikni´cia ryzyka awarii
i po˝aru samochodu
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
31 YARIS OMK0001E v2 9/6/20 10:09 Page 350
