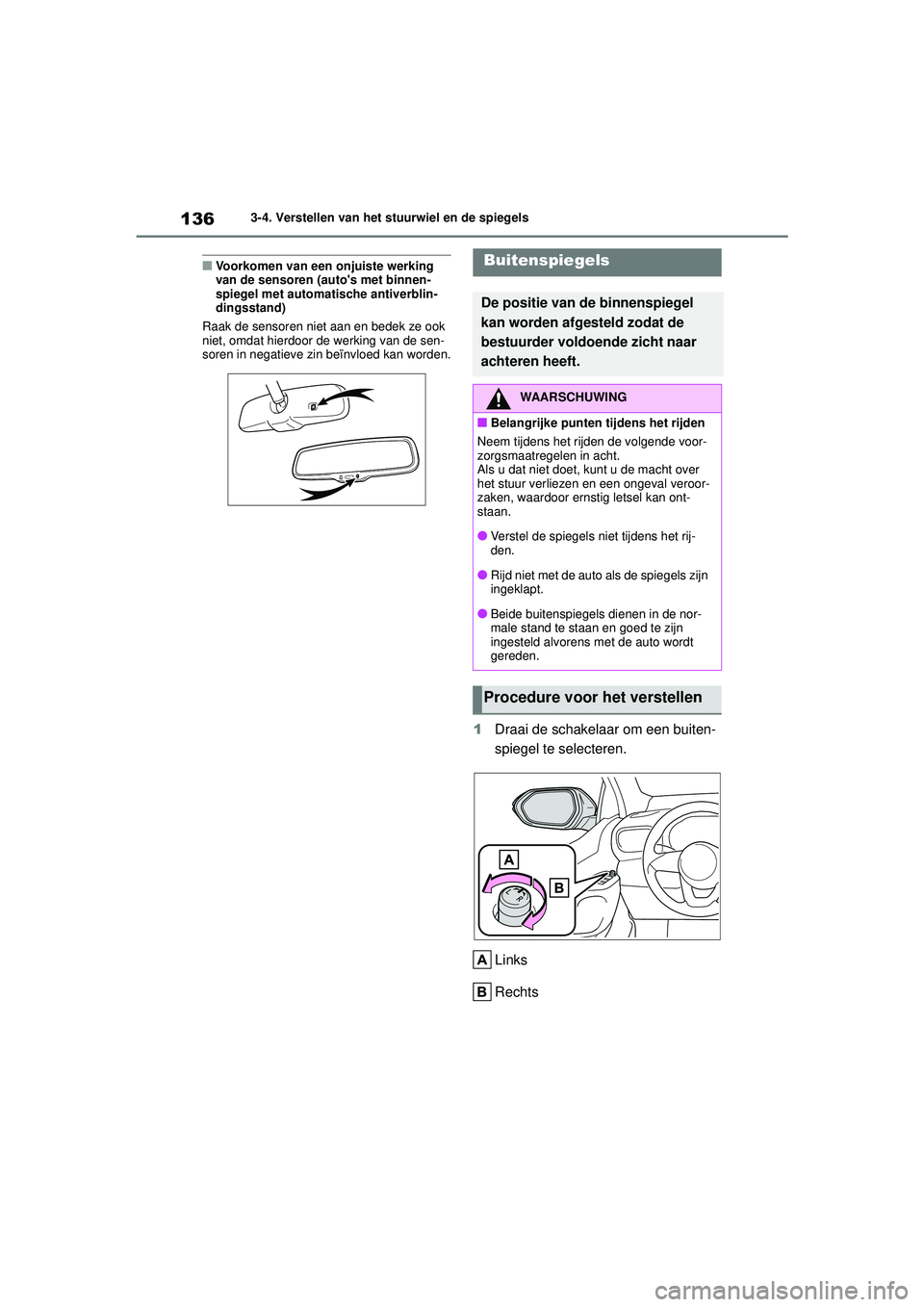

136
YARIS(HB) handleiding_Europa_MK0001_nl
3-4. Verstellen van het stuurwiel en de spiegels
■Voorkomen van een onjuiste werking
van de sensoren (auto's met binnen-
spiegel met automatische antiverblin-
dingsstand)
Raak de sensoren niet aan en bedek ze ook
niet, omdat hierdoor de werking van de sen-
soren in negatieve zin beïnvloed kan worden.
1 Draai de schakelaar om een buiten-
spiegel te selecteren.
Links
Rechts
Buitenspiegels
De positie van de binnenspiegel
kan worden afgesteld zodat de
bestuurder voldoende zicht naar
achteren heeft.
WAARSCHUWING
■Belangrijke punten tijdens het rijden
Neem tijdens het rijden de volgende voor-
zorgsmaatregelen in acht.
Als u dat niet doet, kunt u de macht over
het stuur verliezen en een ongeval veroor-
zaken, waardoor ernstig letsel kan ont-
staan.
●Verstel de spiegels niet tijdens het rij-
den.
●Rijd niet met de auto als de spiegels zijn
ingeklapt.
●Beide buitenspiegels dienen in de nor-
male stand te staan en goed te zijn
ingesteld alvorens met de auto wordt
gereden.
Procedure voor het verstellen
YARIS(HB)_OM_Europe_OMK0001E.book Page 136 Thursday, March 12, 2020 9:10 AM

4

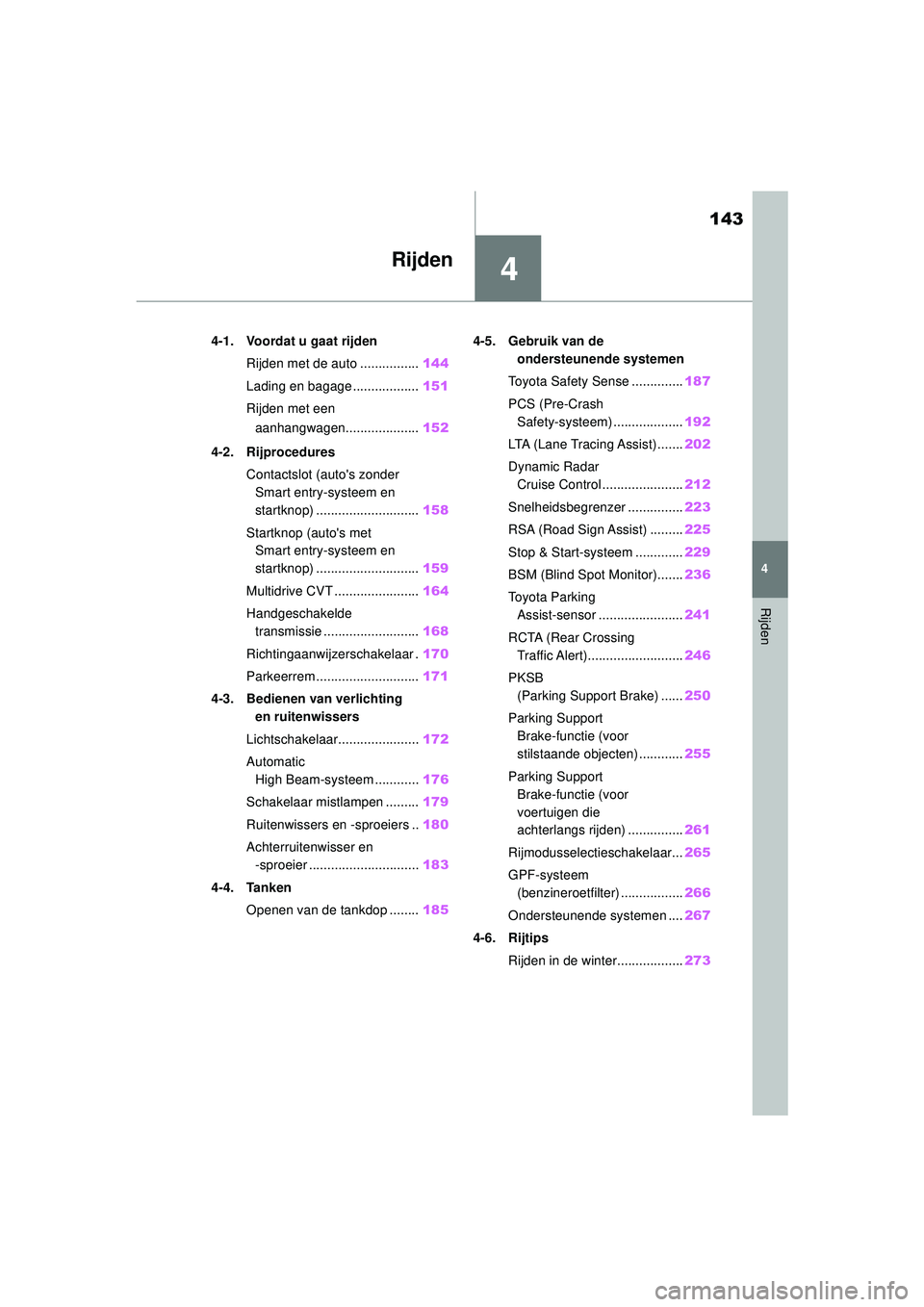

143
YARIS(HB) handleiding_Europa_MK0001_nl
4
Rijden
Rijden
4-1. Voordat u gaat rijdenRijden met de auto ................ 144
Lading en bagage .................. 151
Rijden met een aanhangwagen.................... 152
4-2. Rijprocedures Contactslot (auto's zonder Smart entry-systeem en
startknop) ............................ 158
Startknop (auto's met Smart entry-systeem en
startknop) ............................ 159
Multidrive CVT ....................... 164
Handgeschakelde transmissie .......................... 168
Richtingaanwijzerschakelaar . 170
Parkeerrem ............................ 171
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar...................... 172
Automatic High Beam-systeem ............ 176
Schakelaar mistlampen ......... 179
Ruitenwissers en -sproeiers .. 180
Achterruitenwisser en -sproeier .............................. 183
4-4. Tanken Openen van de tankdop ........ 1854-5. Gebruik van de
ondersteunende systemen

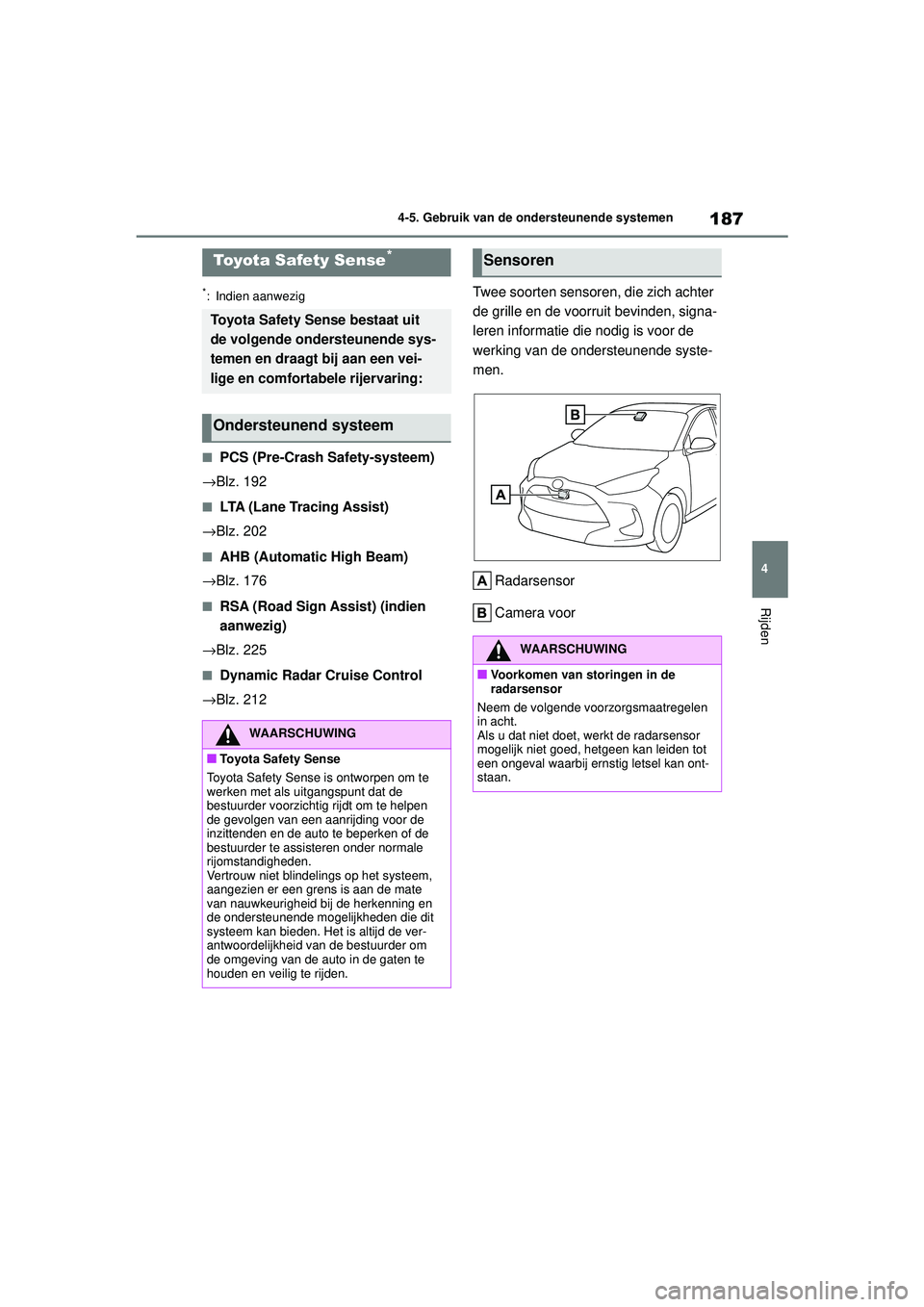

Toyota Safety Sense .............. 187
PCS (Pre-Crash Safety-systeem) . ..................192
LTA (Lane Tracing Assist)....... 202
Dynamic Radar Cruise Control ...................... 212
Snelheidsbegrenzer ............... 223
RSA (Road Sign Assist) ......... 225
Stop & Start-systeem ............. 229
BSM (Blind Spot Monitor)....... 236
Toyota Parking Assist-sensor ....................... 241
RCTA (Rear Crossing Traffic Alert).......................... 246
PKSB (Parking Support Brake) ...... 250
Parking Support Brake-functie (voor
stilstaande objecten) ............ 255
Parking Support Brake-functie (voor
voertuigen die
achterlangs rijden) ............... 261
Rijmodusselectieschakelaar... 265
GPF-systeem (benzineroetfilter) ................. 266
Ondersteunende systemen .... 267
4-6. Rijtips Rijden in de winter.................. 273
MK0001toeuenvhch04.fm Page 143 Thursday, February 25, 2021 3:28 PM

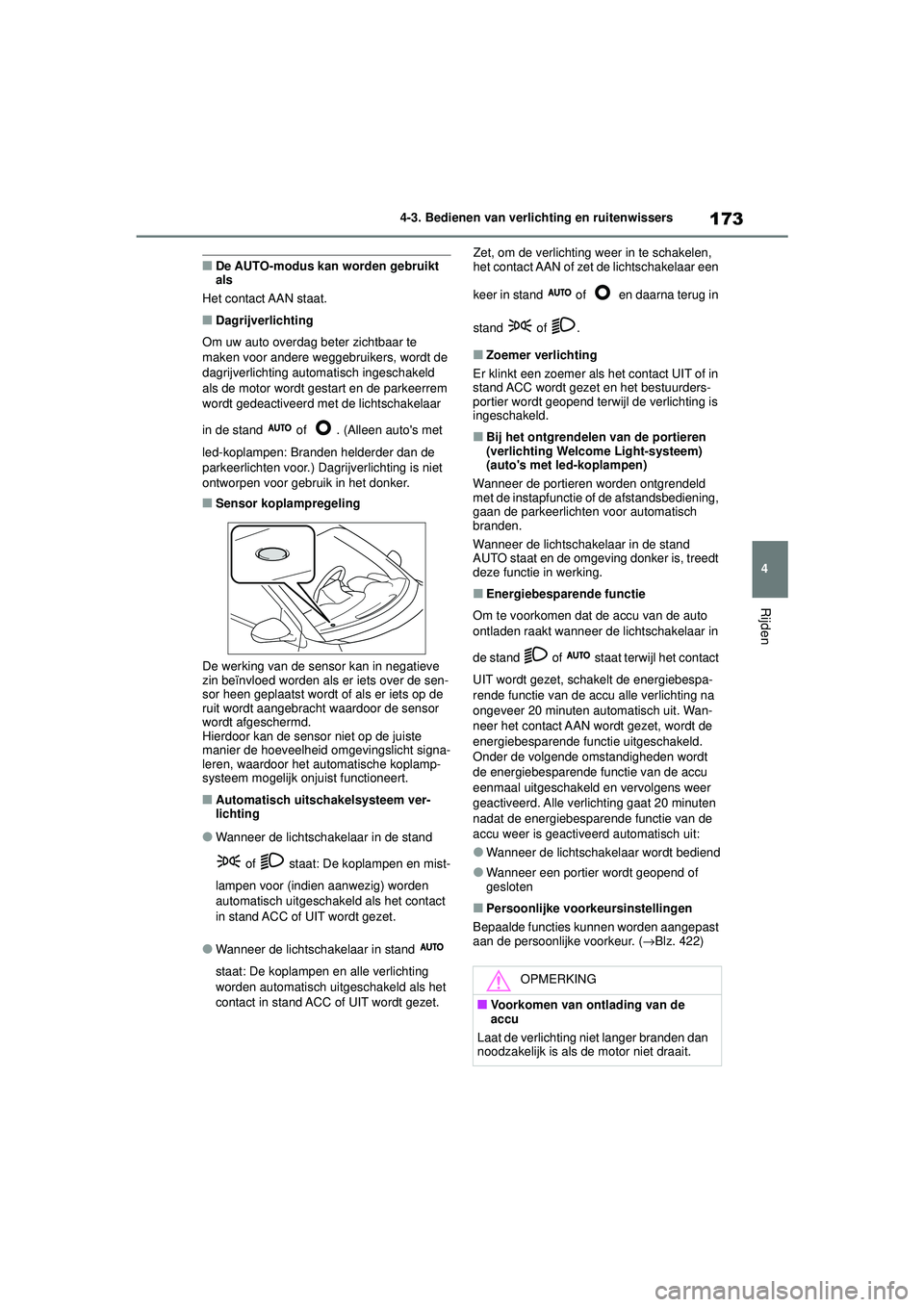

173
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-3. Bedienen van verlichting en ruitenwissers
Rijden
■De AUTO-modus kan worden gebruikt
als
Het contact AAN staat.
■Dagrijverlichting
Om uw auto overdag beter zichtbaar te
maken voor andere weggebruikers, wordt de
dagrijverlichting autom atisch ingeschakeld
als de motor wordt gestart en de parkeerrem
wordt gedeactiveerd met de lichtschakelaar
in de stand of . (Alleen auto's met
led-koplampen: Branden helderder dan de
parkeerlichten voor.) Dagr ijverlichting is niet
ontworpen voor gebruik in het donker.
■Sensor koplampregeling
De werking van de sensor kan in negatieve
zin beïnvloed worden als er iets over de sen-
sor heen geplaatst wordt of als er iets op de
ruit wordt aangebracht waardoor de sensor
wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
manier de hoeveelheid omgevingslicht signa-
leren, waardoor het automatische koplamp-
systeem mogelijk onjuist functioneert.
■Automatisch uitschakelsysteem ver-
lichting
●Wanneer de lichtschakelaar in de stand of staat: De koplampen en mist-
lampen voor (indien aanwezig) worden
automatisch uitgeschakeld als het contact
in stand ACC of UIT wordt gezet.
●Wanneer de lichtschakelaar in stand
staat: De koplampen en alle verlichting
worden automatisch ui tgeschakeld als het
contact in stand ACC of UIT wordt gezet. Zet, om de verlichting w
eer in te schakelen,
het contact AAN of zet de lichtschakelaar een
keer in stand of en daarna terug in
stand of .
■Zoemer verlichting
Er klinkt een zoemer als het contact UIT of in
stand ACC wordt gezet en het bestuurders-
portier wordt geopend terwijl de verlichting is
ingeschakeld.
■Bij het ontgrendelen van de portieren
(verlichting Welcome Light-systeem)
(auto's met led-koplampen)
Wanneer de portieren worden ontgrendeld
met de instapfunctie of de afstandsbediening,
gaan de parkeerlichten voor automatisch
branden.
Wanneer de lichtschakelaar in de stand
AUTO staat en de omgeving donker is, treedt
deze functie in werking.
■Energiebesparende functie
Om te voorkomen dat de accu van de auto
ontladen raakt wanneer de lichtschakelaar in
de stand of staat terwijl het contact
UIT wordt gezet, schakelt de energiebespa-
rende functie van de accu alle verlichting na
ongeveer 20 minuten automatisch uit. Wan-
neer het contact AAN wordt gezet, wordt de
energiebesparende functie uitgeschakeld.
Onder de volgende omstandigheden wordt
de energiebesparende functie van de accu
eenmaal uitgeschakeld en vervolgens weer
geactiveerd. Alle verlichting gaat 20 minuten
nadat de energiebesparende functie van de
accu weer is geactiveerd automatisch uit:
●Wanneer de lichtschakelaar wordt bediend
●Wanneer een portier wordt geopend of
gesloten
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 422)
OPMERKING
■Voorkomen van ontlading van de
accu
Laat de verlichting niet langer branden dan
noodzakelijk is als de motor niet draait.
YARIS(HB)_OM_Europe_OMK0001E.book Page 173 Thursday, March 12, 2020 9:10 AM

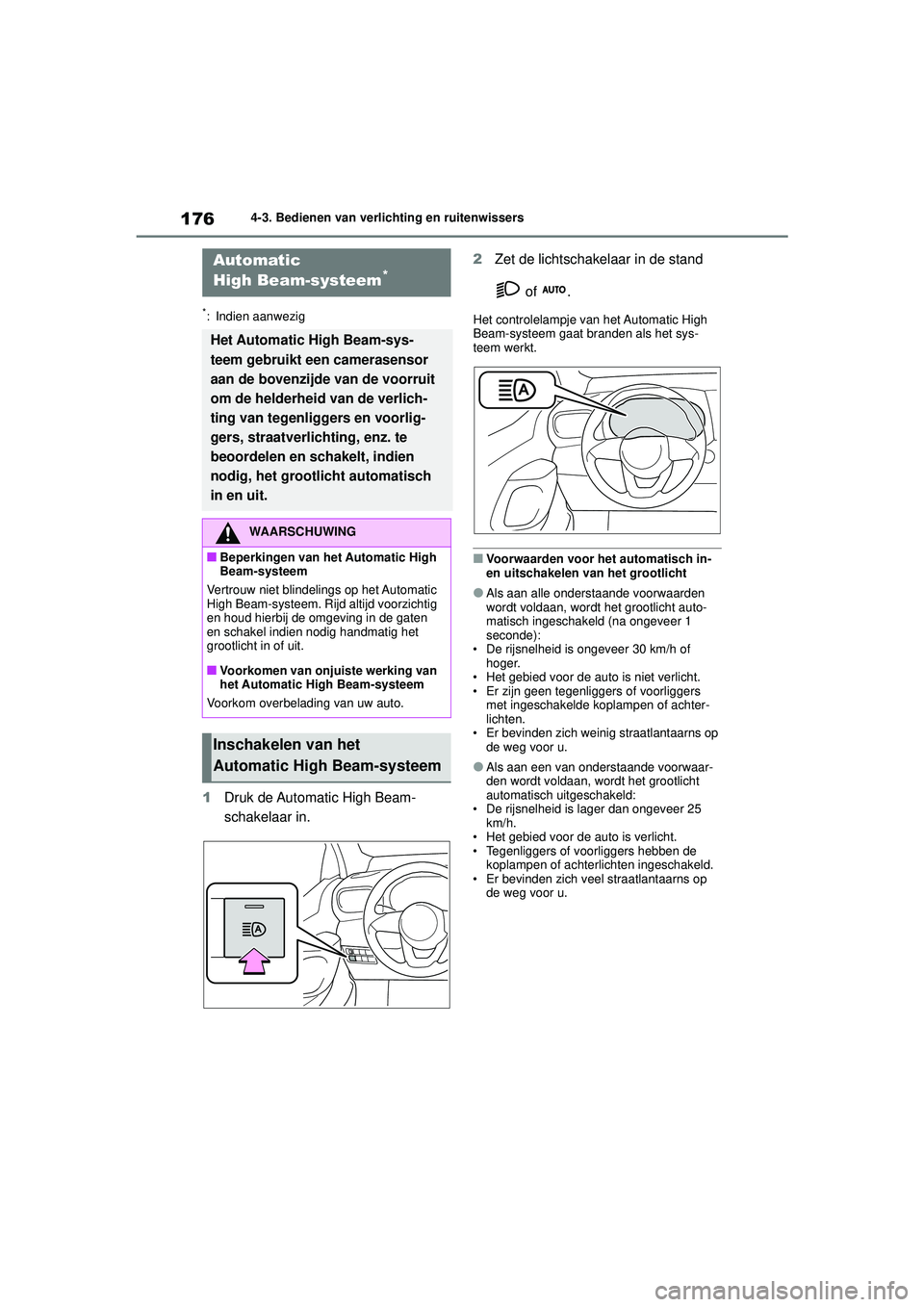

176
YARIS(HB) handleiding_Europa_MK0001_nl
4-3. Bedienen van verlichting en ruitenwissers
*: Indien aanwezig
1Druk de Automatic High Beam-
schakelaar in. 2
Zet de lichtschakelaar in de stand
of .
Het controlelampje van het Automatic High
Beam-systeem gaat branden als het sys-
teem werkt.
■Voorwaarden voor het automatisch in-
en uitschakelen van het grootlicht
●Als aan alle onderstaande voorwaarden
wordt voldaan, wordt het grootlicht auto-
matisch ingeschakeld (na ongeveer 1
seconde):
• De rijsnelheid is ongeveer 30 km/h of hoger.
• Het gebied voor de auto is niet verlicht.
• Er zijn geen tegenliggers of voorliggers met ingeschakelde koplampen of achter-
lichten.
• Er bevinden zich weinig straatlantaarns op de weg voor u.
●Als aan een van onderstaande voorwaar-
den wordt voldaan, wordt het grootlicht
automatisch uitgeschakeld:
• De rijsnelheid is lager dan ongeveer 25 km/h.
• Het gebied voor de auto is verlicht.
• Tegenliggers of voorliggers hebben de koplampen of achterlichten ingeschakeld.
• Er bevinden zich veel straatlantaarns op de weg voor u.
Automatic
High Beam-systeem*
Het Automatic Hi gh Beam-sys-
teem gebruikt een camerasensor
aan de bovenzijde van de voorruit
om de helderheid van de verlich-
ting van tegenliggers en voorlig-
gers, straatverlichting, enz. te
beoordelen en schakelt, indien
nodig, het grootlicht automatisch
in en uit.
WAARSCHUWING
■Beperkingen van het Automatic High
Beam-systeem
Vertrouw niet blindelings op het Automatic
High Beam-systeem. Rijd altijd voorzichtig
en houd hierbij de omgeving in de gaten
en schakel indien nodig handmatig het
grootlicht in of uit.
■Voorkomen van onjuiste werking van
het Automatic High Beam-systeem
Voorkom overbelading van uw auto.
Inschakelen van het
Automatic High Beam-systeem
YARIS(HB)_OM_Europe_OMK0001E.book Page 176 Thursday, March 12, 2020 9:10 AM

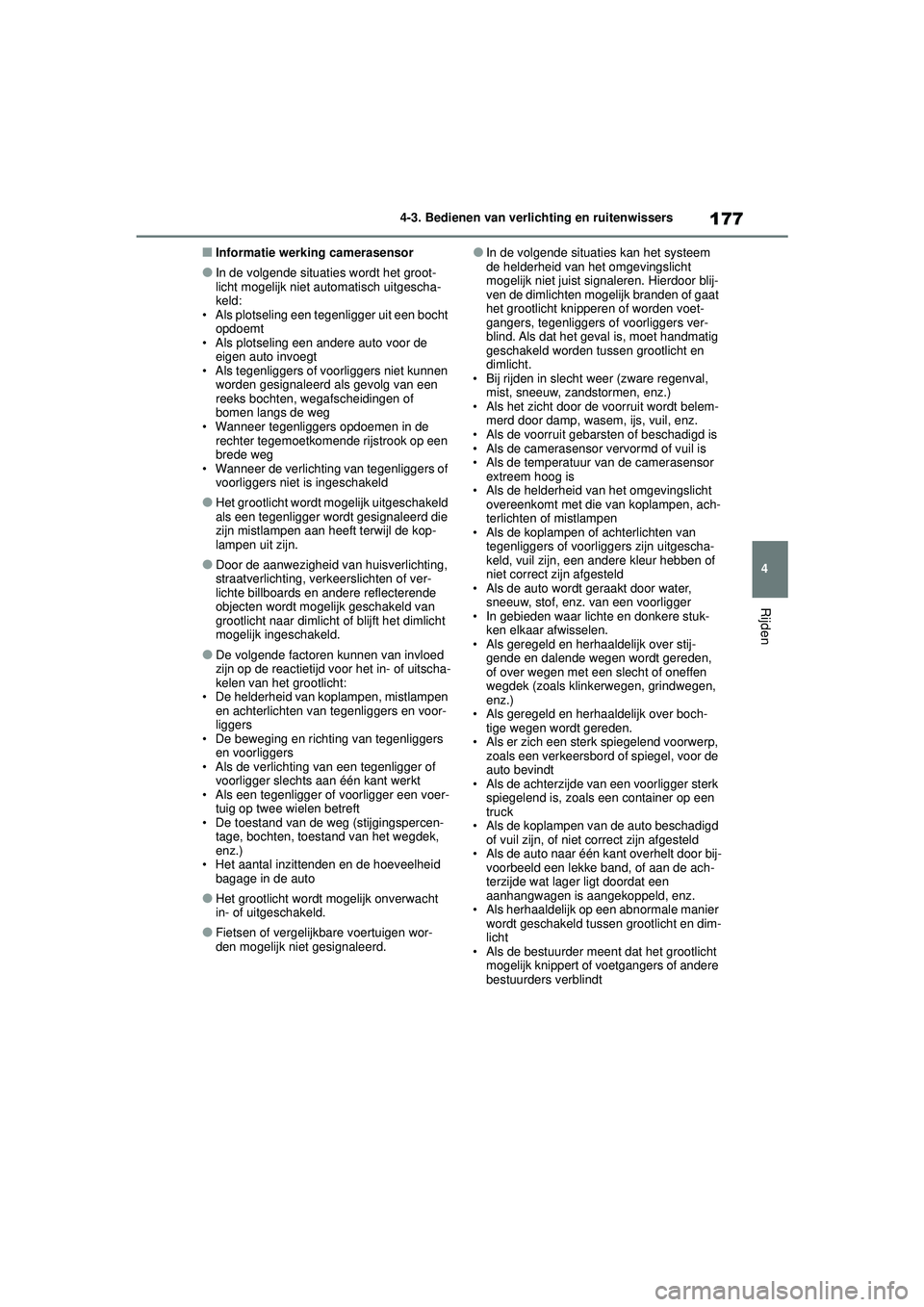

177
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-3. Bedienen van verlichting en ruitenwissers
Rijden
■Informatie werking camerasensor
●In de volgende situaties wordt het groot-
licht mogelijk niet automatisch uitgescha-
keld:
• Als plotseling een tegenligger uit een bocht opdoemt
• Als plotseling een andere auto voor de eigen auto invoegt
• Als tegenliggers of voorliggers niet kunnen worden gesignaleerd als gevolg van een
reeks bochten, wegafscheidingen of
bomen langs de weg
• Wanneer tegenliggers opdoemen in de rechter tegemoetkomende rijstrook op een
brede weg
• Wanneer de verlichting van tegenliggers of voorliggers niet is ingeschakeld
●Het grootlicht wordt mogelijk uitgeschakeld
als een tegenligger wordt gesignaleerd die
zijn mistlampen aan heeft terwijl de kop-
lampen uit zijn.
●Door de aanwezigheid van huisverlichting,
straatverlichting, verkeerslichten of ver-
lichte billboards en andere reflecterende
objecten wordt mogelijk geschakeld van
grootlicht naar dimlicht of blijft het dimlicht
mogelijk ingeschakeld.
●De volgende factoren kunnen van invloed
zijn op de reactietijd voor het in- of uitscha-
kelen van het grootlicht:
• De helderheid van koplampen, mistlampen en achterlichten van tegenliggers en voor-
liggers
• De beweging en richting van tegenliggers en voorliggers
• Als de verlichting van een tegenligger of voorligger slechts aan één kant werkt
• Als een tegenligger of voorligger een voer- tuig op twee wielen betreft
• De toestand van de weg (stijgingspercen- tage, bochten, toestand van het wegdek,
enz.)
• Het aantal inzittenden en de hoeveelheid bagage in de auto
●Het grootlicht wordt mogelijk onverwacht
in- of uitgeschakeld.
●Fietsen of vergelijkbare voertuigen wor-
den mogelijk niet gesignaleerd.
●In de volgende situaties kan het systeem
de helderheid van het omgevingslicht
mogelijk niet juist signaleren. Hierdoor blij-
ven de dimlichten mogelijk branden of gaat
het grootlicht knipperen of worden voet-
gangers, tegenliggers of voorliggers ver-
blind. Als dat het geval is, moet handmatig
geschakeld worden tussen grootlicht en
dimlicht.
• Bij rijden in slecht weer (zware regenval, mist, sneeuw, zandstormen, enz.)
• Als het zicht door de voorruit wordt belem- merd door damp, wasem, ijs, vuil, enz.
• Als de voorruit gebarsten of beschadigd is
• Als de camerasensor vervormd of vuil is
• Als de temperatuur van de camerasensor extreem hoog is
• Als de helderheid van het omgevingslicht overeenkomt met die van koplampen, ach-
terlichten of mistlampen
• Als de koplampen of achterlichten van tegenliggers of voorliggers zijn uitgescha-
keld, vuil zijn, een andere kleur hebben of
niet correct zijn afgesteld
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorligger
• In gebieden waar lichte en donkere stuk- ken elkaar afwisselen.
• Als geregeld en herhaaldelijk over stij- gende en dalende wegen wordt gereden,
of over wegen met een slecht of oneffen
wegdek (zoals klinkerwegen, grindwegen,
enz.)
• Als geregeld en herhaaldelijk over boch- tige wegen wordt gereden.
• Als er zich een sterk spiegelend voorwerp, zoals een verkeersbord of spiegel, voor de
auto bevindt
• Als de achterzijde van een voorligger sterk spiegelend is, zoals een container op een
truck
• Als de koplampen van de auto beschadigd of vuil zijn, of niet correct zijn afgesteld
• Als de auto naar één kant overhelt door bij- voorbeeld een lekke band, of aan de ach-
terzijde wat lager ligt doordat een
aanhangwagen is aangekoppeld, enz.
• Als herhaaldelijk op een abnormale manier wordt geschakeld tussen grootlicht en dim-
licht
• Als de bestuurder meent dat het grootlicht mogelijk knippert of voetgangers of andere
bestuurders verblindt
YARIS(HB)_OM_Europe_OMK0001E.book Page 177 Thursday, March 12, 2020 9:10 AM

181
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-3. Bedienen van verlichting en ruitenwissers
Rijden
Ruitenwissers met regensensor
1 Stand AUTO
2 Lage snelheid ruitenwissers
3 Hoge snelheid ruitenwissers
4 Enkele slag
In de stand AUTO werken de ruitenwissers
automatisch wanneer de sensor signaleert
dat het regent. De wissnelheid wordt auto-
matisch afgestemd op de hoeveelheid neer-
slag en de rijsnelheid.
In de stand AUTO kan de gevoeligheid
van de sensor als volgt worden inge-
steld door de schakelaarring te draaien.
5Verhoogt de gevoeligheid van de
ruitenwisser met regensensor 6
Verlaagt de gevoeligheid van de rui-
tenwisser met regensensor
7 Gelijktijdig inschakelen rui-
tensproeiers en ruitenwissers
Door aan de hendel te trekken treden de rui-
tenwissers en -sproeiers in werking.
De ruitenwissers maken automatisch een
aantal wisbewegingen nadat de sproeier in
werking treedt.
YARIS(HB)_OM_Europe_OMK0001E.book Page 181 Thursday, March 12, 2020 9:10 AM

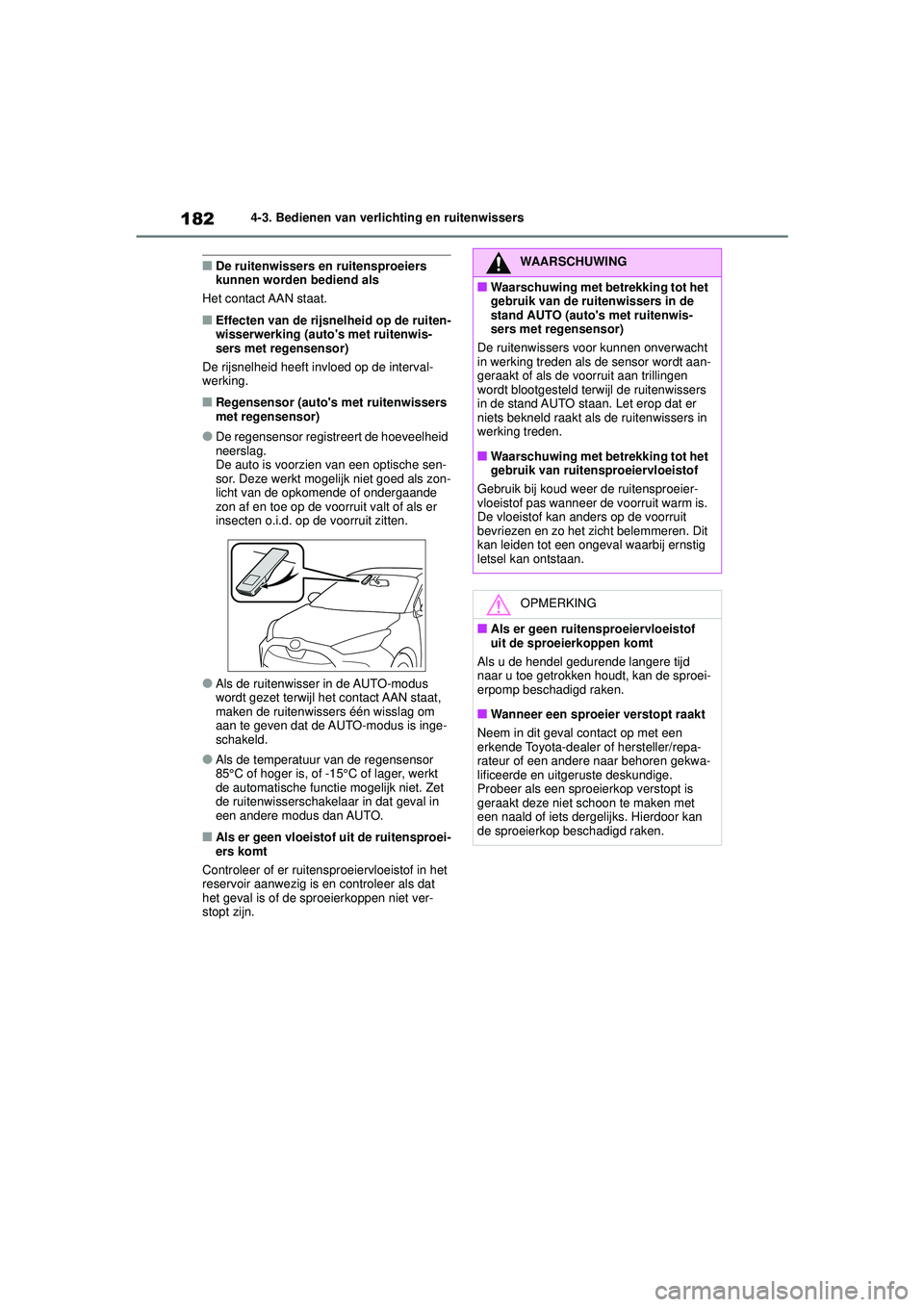

182
YARIS(HB) handleiding_Europa_MK0001_nl
4-3. Bedienen van verlichting en ruitenwissers
■De ruitenwissers en ruitensproeiers
kunnen worden bediend als
Het contact AAN staat.
■Effecten van de rijsnelheid op de ruiten-
wisserwerking (auto's met ruitenwis-
sers met regensensor)
De rijsnelheid heeft invloed op de interval-
werking.
■Regensensor (auto's met ruitenwissers
met regensensor)
●De regensensor registreert de hoeveelheid
neerslag.
De auto is voorzien van een optische sen-
sor. Deze werkt mogelijk niet goed als zon-
licht van de opkomende of ondergaande
zon af en toe op de voorruit valt of als er
insecten o.i.d. op de voorruit zitten.
●Als de ruitenwisser in de AUTO-modus
wordt gezet terwijl het contact AAN staat,
maken de ruitenwissers één wisslag om
aan te geven dat de AUTO-modus is inge-
schakeld.
●Als de temperatuur van de regensensor
85°C of hoger is, of -15°C of lager, werkt
de automatische functie mogelijk niet. Zet
de ruitenwisserschakelaar in dat geval in
een andere modus dan AUTO.
■Als er geen vloeistof uit de ruitensproei-
ers komt
Controleer of er ruitensproeiervloeistof in het
reservoir aanwezig is en controleer als dat
het geval is of de sproeierkoppen niet ver-
stopt zijn.
WAARSCHUWING
■Waarschuwing met betrekking tot het
gebruik van de ruitenwissers in de
stand AUTO (auto's met ruitenwis-
sers met regensensor)
De ruitenwissers voor kunnen onverwacht
in werking treden als de sensor wordt aan-
geraakt of als de voorruit aan trillingen
wordt blootgesteld terwijl de ruitenwissers
in de stand AUTO staan. Let erop dat er
niets bekneld raakt als de ruitenwissers in
werking treden.
■Waarschuwing met betrekking tot het
gebruik van ruitensproeiervloeistof
Gebruik bij koud weer de ruitensproeier-
vloeistof pas wanneer de voorruit warm is.
De vloeistof kan anders op de voorruit
bevriezen en zo het zicht belemmeren. Dit
kan leiden tot een ongeval waarbij ernstig
letsel kan ontstaan.
OPMERKING
■Als er geen ruitensproeiervloeistof
uit de sproeierkoppen komt
Als u de hendel gedurende langere tijd
naar u toe getrokken houdt, kan de sproei-
erpomp beschadigd raken.
■Wanneer een sproeier verstopt raakt
Neem in dit geval contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Probeer als een sproeierkop verstopt is
geraakt deze niet schoon te maken met
een naald of iets dergel ijks. Hierdoor kan
de sproeierkop beschadigd raken.
YARIS(HB)_OM_Europe_OMK0001E.book Page 182 Thursday, March 12, 2020 9:10 AM

187
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
4-5.Gebruik van de ondersteunende systemen
*: Indien aanwezig
■PCS (Pre-Crash Safety-systeem)
→Blz. 192
■LTA (Lane Tracing Assist)
→Blz. 202
■AHB (Automatic High Beam)
→Blz. 176
■RSA (Road Sign Assist) (indien
aanwezig)
→Blz. 225
■Dynamic Radar Cruise Control
→Blz. 212 Twee soorten sensoren, die zich achter
de grille en de voorruit bevinden, signa-
leren informatie die nodig is voor de
werking van de ondersteunende syste-
men.
Radarsensor
Camera voor
Toyota Safety Sense*
Toyota Safety Sense bestaat uit
de volgende ondersteunende sys-
temen en draagt bij aan een vei-
lige en comfortabele rijervaring:
Ondersteunend systeem
WAARSCHUWING
■Toyota Safety Sense
Toyota Safety Sense is ontworpen om te
werken met als uitgangspunt dat de
bestuurder voorzichtig rijdt om te helpen
de gevolgen van een aanrijding voor de
inzittenden en de auto te beperken of de
bestuurder te assisteren onder normale
rijomstandigheden.
Vertrouw niet blindelings op het systeem,
aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en
de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de ver-
antwoordelijkheid van de bestuurder om
de omgeving van de auto in de gaten te
houden en veilig te rijden.
Sensoren
WAARSCHUWING
■Voorkomen van storingen in de
radarsensor
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de radarsensor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ont-
staan.
YARIS(HB)_OM_Europe_OMK0001E.book Page 187 Thursday, March 12, 2020 9:10 AM

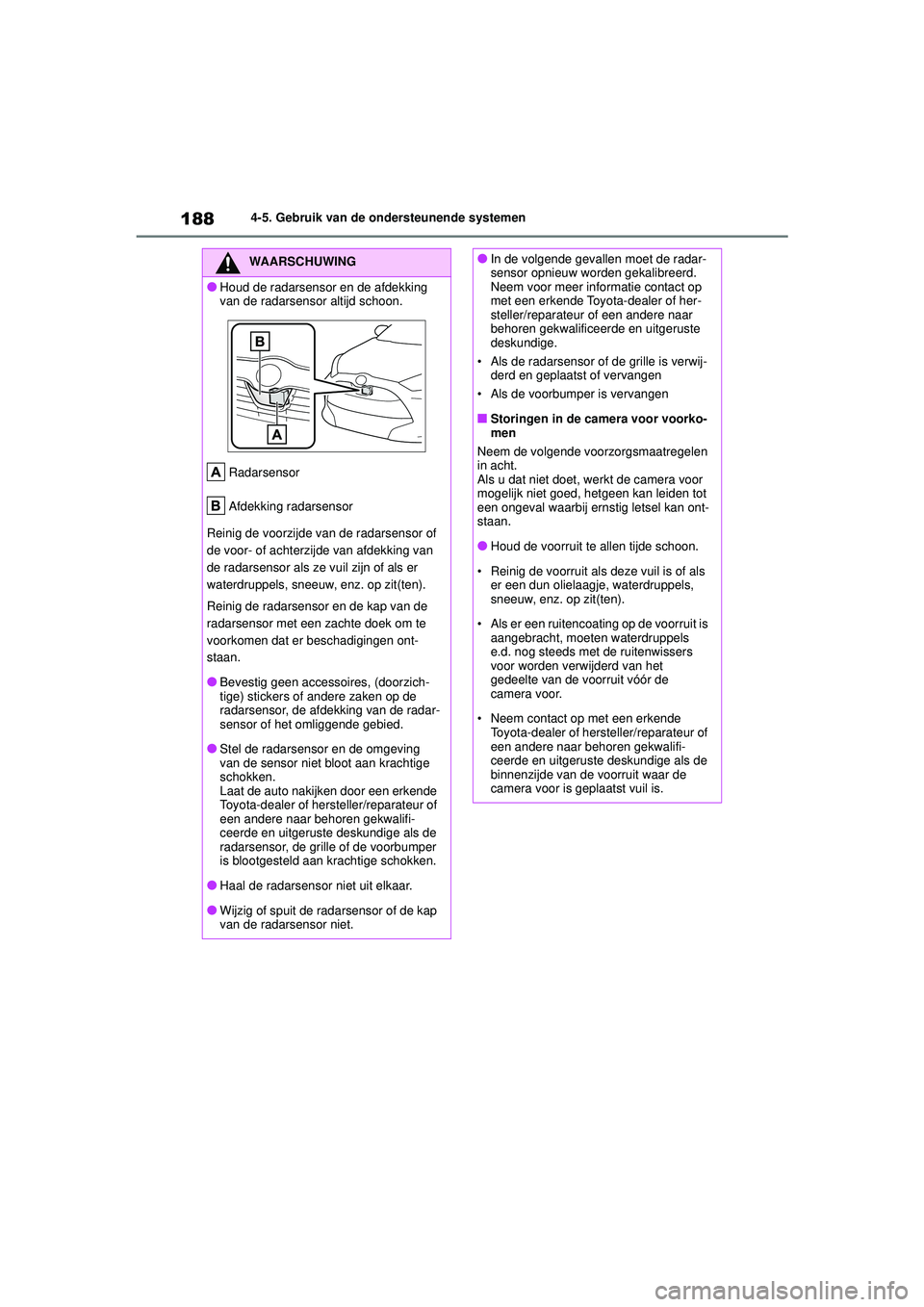

188
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
●Houd de radarsensor en de afdekking
van de radarsensor altijd schoon.Radarsensor
Afdekking radarsensor
Reinig de voorzijde van de radarsensor of
de voor- of achterzijde van afdekking van
de radarsensor als ze vuil zijn of als er
waterdruppels, sneeuw, enz. op zit(ten).
Reinig de radarsensor en de kap van de
radarsensor met een zachte doek om te
voorkomen dat er beschadigingen ont-
staan.
●Bevestig geen accessoires, (doorzich-
tige) stickers of andere zaken op de
radarsensor, de afdekking van de radar-
sensor of het omliggende gebied.
●Stel de radarsensor en de omgeving
van de sensor niet bloot aan krachtige
schokken.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
radarsensor, de grille of de voorbumper
is blootgesteld aan krachtige schokken.
●Haal de radarsensor niet uit elkaar.
●Wijzig of spuit de radarsensor of de kap
van de radarsensor niet.
●In de volgende gevallen moet de radar-
sensor opnieuw worden gekalibreerd.
Neem voor meer informatie contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Als de radarsensor of de grille is verwij- derd en geplaatst of vervangen
• Als de voorbumper is vervangen
■Storingen in de camera voor voorko-
men
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de camera voor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ont-
staan.
●Houd de voorruit te allen tijde schoon.
• Reinig de voorruit al s deze vuil is of als
er een dun olielaagje, waterdruppels,
sneeuw, enz. op zit(ten).
• Als er een ruitencoating op de voorruit is aangebracht, moeten waterdruppels
e.d. nog steeds met de ruitenwissers
voor worden verwijderd van het
gedeelte van de voorruit vóór de
camera voor.
• Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
binnenzijde van de voorruit waar de
camera voor is geplaatst vuil is.
YARIS(HB)_OM_Europe_OMK0001E.book Page 188 Thursday, March 12, 2020 9:10 AM

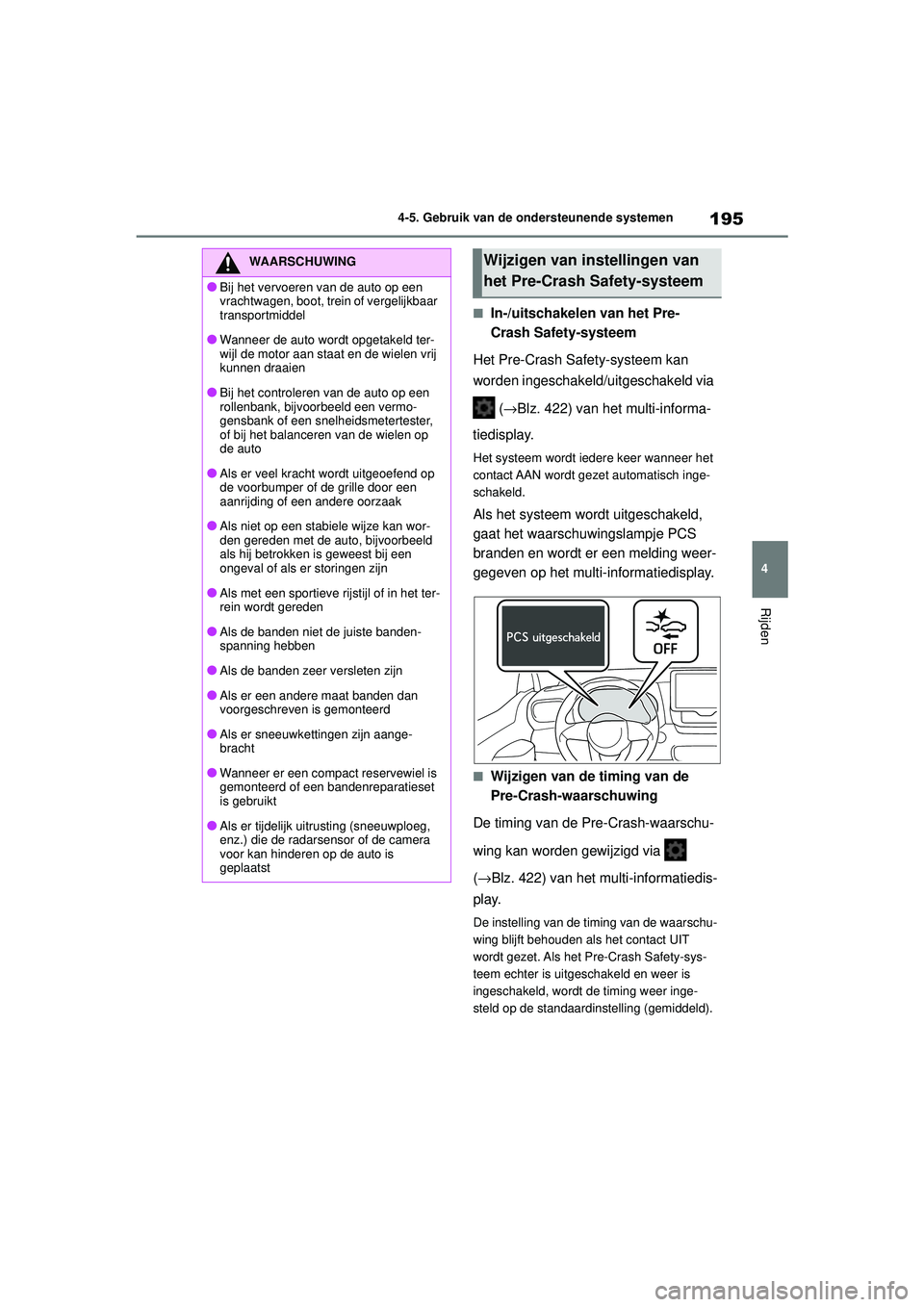

195
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
■In-/uitschakelen van het Pre-
Crash Safety-systeem
Het Pre-Crash Safety-systeem kan
worden ingeschakeld/uitgeschakeld via
(→Blz. 422) van het multi-informa-
tiedisplay.
Het systeem wordt iedere keer wanneer het
contact AAN wordt gezet automatisch inge-
schakeld.
Als het systeem wordt uitgeschakeld,
gaat het waarschuwingslampje PCS
branden en wordt er een melding weer-
gegeven op het multi-informatiedisplay.
■Wijzigen van de timing van de
Pre-Crash-waarschuwing
De timing van de Pre-Crash-waarschu-
wing kan worden gewijzigd via
(→Blz. 422) van het multi-informatiedis-
play.
De instelling van de timing van de waarschu-
wing blijft behouden als het contact UIT
wordt gezet. Als het Pre-Crash Safety-sys-
teem echter is uitgeschakeld en weer is
ingeschakeld, wordt de timing weer inge-
steld op de standaardinstelling (gemiddeld).
WAARSCHUWING
●Bij het vervoeren van de auto op een
vrachtwagen, boot, trein of vergelijkbaar
transportmiddel
●Wanneer de auto wordt opgetakeld ter-
wijl de motor aan staat en de wielen vrij
kunnen draaien
●Bij het controleren van de auto op een
rollenbank, bijvoorbeeld een vermo-
gensbank of een snelheidsmetertester,
of bij het balanceren van de wielen op
de auto
●Als er veel kracht wordt uitgeoefend op
de voorbumper of de grille door een
aanrijding of een andere oorzaak
●Als niet op een stabiele wijze kan wor-
den gereden met de auto, bijvoorbeeld
als hij betrokken is geweest bij een
ongeval of als er storingen zijn
●Als met een sportieve rijs tijl of in het ter-
rein wordt gereden
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Als er een andere maat banden dan
voorgeschreven is gemonteerd
●Als er sneeuwkettingen zijn aange-
bracht
●Wanneer er een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt
●Als er tijdelijk uitrusting (sneeuwploeg,
enz.) die de radarsensor of de camera
voor kan hinderen op de auto is
geplaatst
Wijzigen van in stellingen van
het Pre-Crash Safety-systeem
YARIS(HB)_OM_Europe_OMK0001E.book Page 195 Thursday, March 12, 2020 9:10 AM
