4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
Deze functie treedt in werking in situaties zoals hieronder aangegeven wanneer in
de rijrichting van de auto een auto wordt gesignaleerd.
■Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of te laat
ingetrapt
→Blz. 237
Parking Suppor t Brake-functie (voor voer tuigen die
achterlangs rijden)*
Als een radarsensor achter een auto signaleert die van rechts of links ach-
ter nadert en het systeem bepaalt dat de kans op een aanrijding groot is,
activeert deze functie de remmen om de kans op een aanrijding met de
naderende auto te verkleinen.
Voorbeelden van het in werking treden van de functie
Soorten sensorenWAARSCHUWING
■Ervoor zorgen dat de Parking Sup-
port Brake (voor voertuigen die ach-
terlangs rijden) goed werkt
Neem de volgende voorzorgsmaatregelen
met betrekking tot de radarsensoren ach-
ter ( →Blz. 237) in acht. Het niet in acht
nemen van de voorschriften kan er toe lei-
den dat een sensor niet goed werkt, waar-
door een ongeval kan ontstaan.
YARIS(HB)_OM_Europe_OMK0001E.book Page 261 Thursday, March 12, 2020 9:10 AM

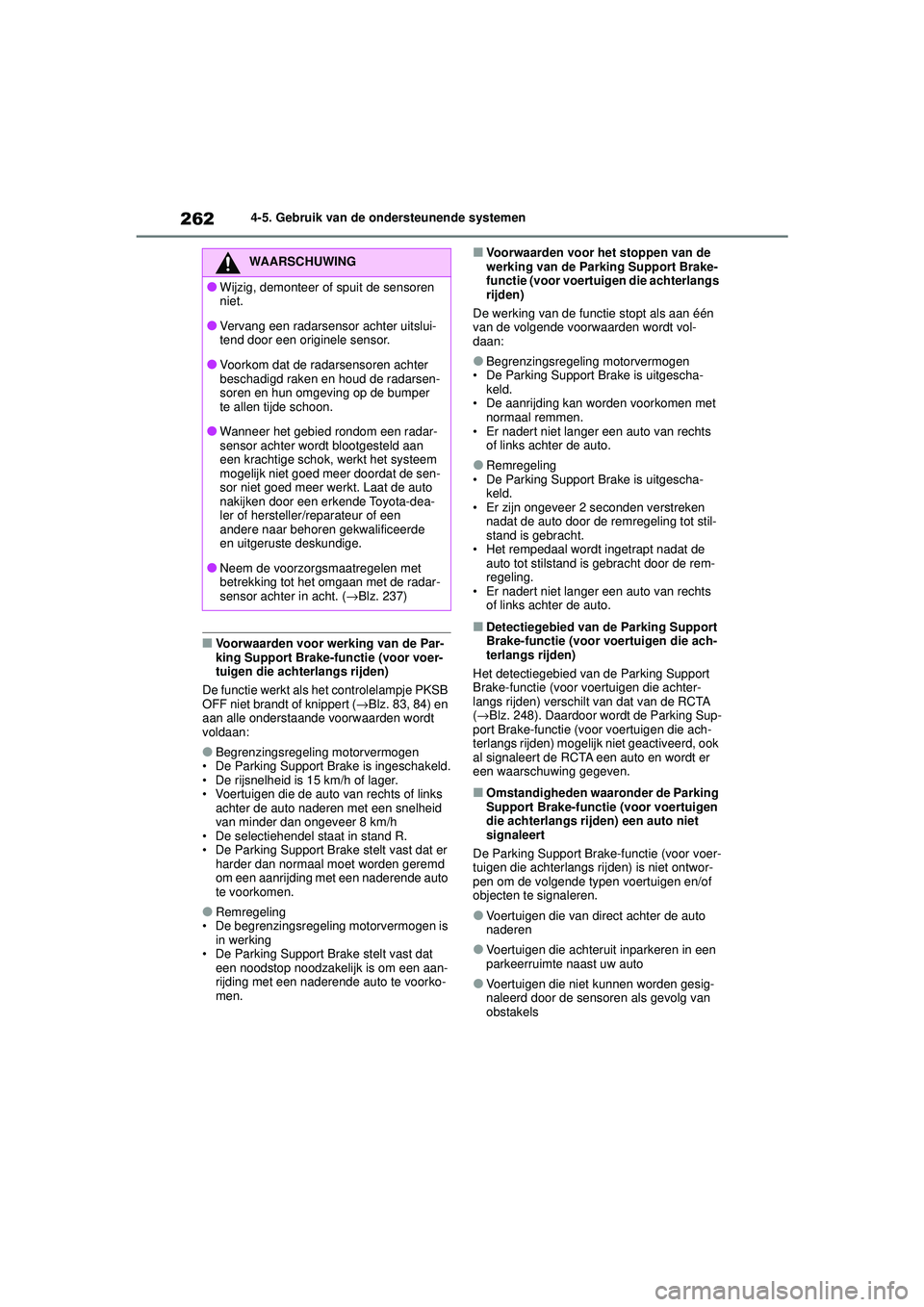

262
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
■Voorwaarden voor werking van de Par-
king Support Brake-functie (voor voer-
tuigen die achterlangs rijden)
De functie werkt als het controlelampje PKSB
OFF niet brandt of knippert ( →Blz. 83, 84) en
aan alle onderstaande voorwaarden wordt
voldaan:
●Begrenzingsregeling motorvermogen
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Voertuigen die de auto van rechts of links achter de auto naderen met een snelheid
van minder dan ongeveer 8 km/h
• De selectiehendel staat in stand R.
• De Parking Support Brake stelt vast dat er harder dan normaal moet worden geremd
om een aanrijding met een naderende auto
te voorkomen.
●Remregeling
• De begrenzingsregeling motorvermogen is in werking
• De Parking Support Brake stelt vast dat een noodstop noodzakelijk is om een aan-
rijding met een naderende auto te voorko-
men.
■Voorwaarden voor het stoppen van de
werking van de Parking Support Brake-
functie (voor voertuigen die achterlangs
rijden)
De werking van de functie stopt als aan één
van de volgende voorwaarden wordt vol-
daan:
●Begrenzingsregeling motorvermogen
• De Parking Support Brake is uitgescha- keld.
• De aanrijding kan worden voorkomen met normaal remmen.
• Er nadert niet langer een auto van rechts of links achter de auto.
●Remregeling
• De Parking Support Brake is uitgescha- keld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot stil-
stand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem-
regeling.
• Er nadert niet langer een auto van rechts of links achter de auto.
■Detectiegebied van de Parking Support
Brake-functie (voor voertuigen die ach-
terlangs rijden)
Het detectiegebied van de Parking Support
Brake-functie (voor voertuigen die achter-
langs rijden) verschilt van dat van de RCTA
( → Blz. 248). Daardoor wordt de Parking Sup-
port Brake-functie (voor voertuigen die ach-
terlangs rijden) mogelijk niet geactiveerd, ook
al signaleert de RCTA een auto en wordt er
een waarschuwing gegeven.
■Omstandigheden waaronder de Parking
Support Brake-functie (voor voertuigen
die achterlangs rijden) een auto niet
signaleert
De Parking Support Brake-functie (voor voer-
tuigen die achterlangs ri jden) is niet ontwor-
pen om de volgende typen voertuigen en/of
objecten te signaleren.
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
WAARSCHUWING
●Wijzig, demonteer of spuit de sensoren
niet.
●Vervang een radarsensor achter uitslui-
tend door een originele sensor.
●Voorkom dat de radarsensoren achter
beschadigd raken en houd de radarsen-
soren en hun omgeving op de bumper
te allen tijde schoon.
●Wanneer het gebied rondom een radar-
sensor achter wordt blootgesteld aan
een krachtige schok, werkt het systeem
mogelijk niet goed meer doordat de sen-
sor niet goed meer werkt. Laat de auto
nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Neem de voorzorgsmaatregelen met
betrekking tot het omgaan met de radar-
sensor achter in acht. ( →Blz. 237)
YARIS(HB)_OM_Europe_OMK0001E.book Page 262 Thursday, March 12, 2020 9:10 AM

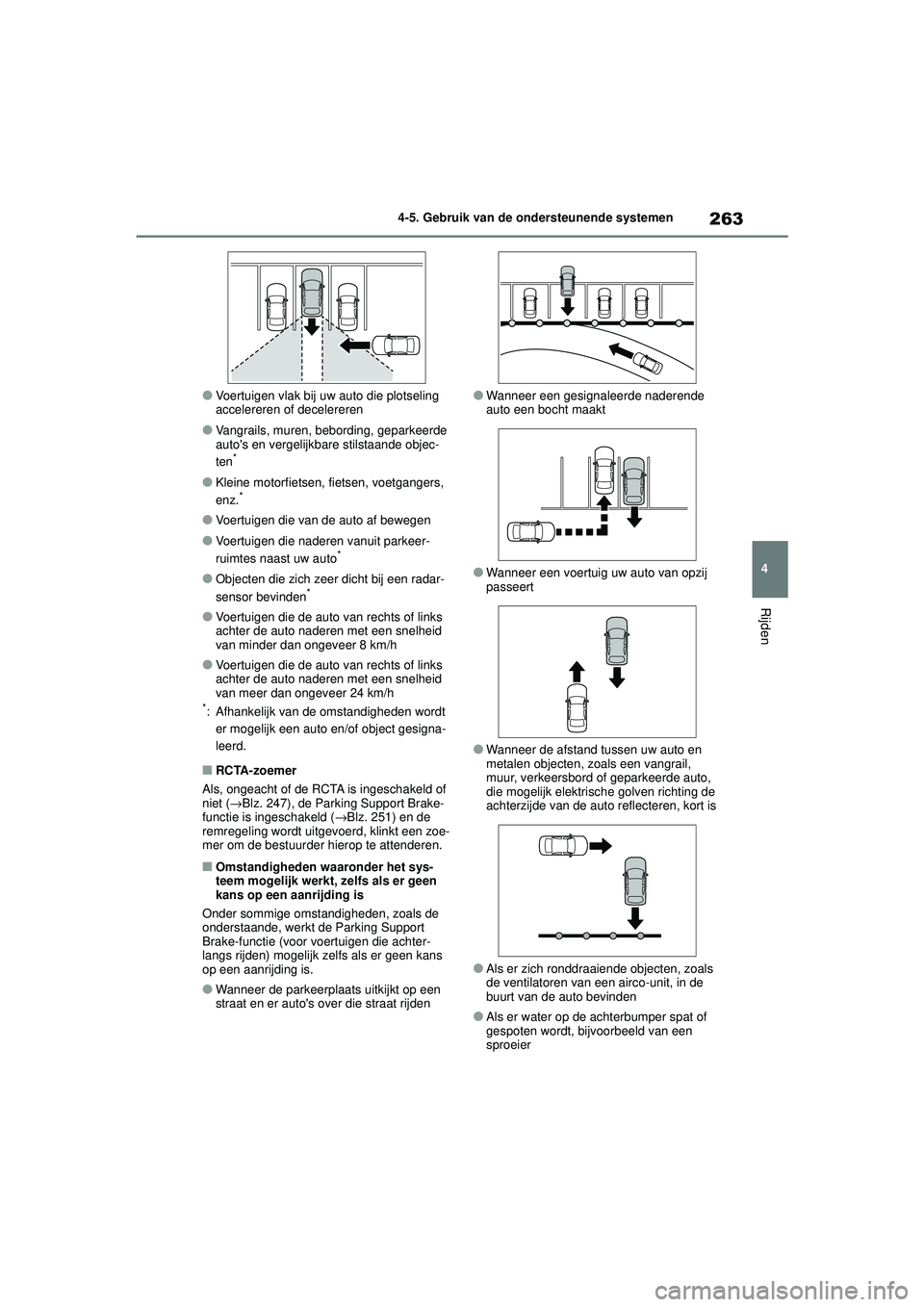

263
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
●Voertuigen vlak bij uw auto die plotseling
accelereren of decelereren
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto*
●Objecten die zich zeer dicht bij een radar-
sensor bevinden*
●Voertuigen die de auto van rechts of links
achter de auto naderen met een snelheid
van minder dan ongeveer 8 km/h
●Voertuigen die de auto van rechts of links
achter de auto naderen met een snelheid
van meer dan ongeveer 24 km/h
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
■RCTA-zoemer
Als, ongeacht of de RCTA is ingeschakeld of
niet ( →Blz. 247), de Parking Support Brake-
functie is ingeschakeld ( →Blz. 251) en de
remregeling wordt uitgevoerd, klinkt een zoe-
mer om de bestuurder hierop te attenderen.
■Omstandigheden waaronder het sys-
teem mogelijk werkt, zelfs als er geen
kans op een aanrijding is
Onder sommige omstandigheden, zoals de
onderstaande, werkt de Parking Support
Brake-functie (voor voertuigen die achter-
langs rijden) mogelijk zelfs als er geen kans
op een aanrijding is.
●Wanneer de parkeerplaats uitkijkt op een
straat en er auto's over die straat rijden
●Wanneer een gesignaleerde naderende
auto een bocht maakt
●Wanneer een voertuig uw auto van opzij
passeert
●Wanneer de afstand tussen uw auto en
metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto,
die mogelijk elektrisc he golven richting de
achterzijde van de auto reflecteren, kort is
●Als er zich ronddraaiende objecten, zoals
de ventilatoren van een airco-unit, in de
buurt van de auto bevinden
●Als er water op de achterbumper spat of
gespoten wordt, bijvoorbeeld van een
sproeier
YARIS(HB)_OM_Europe_OMK0001E.book Page 263 Thursday, March 12, 2020 9:10 AM

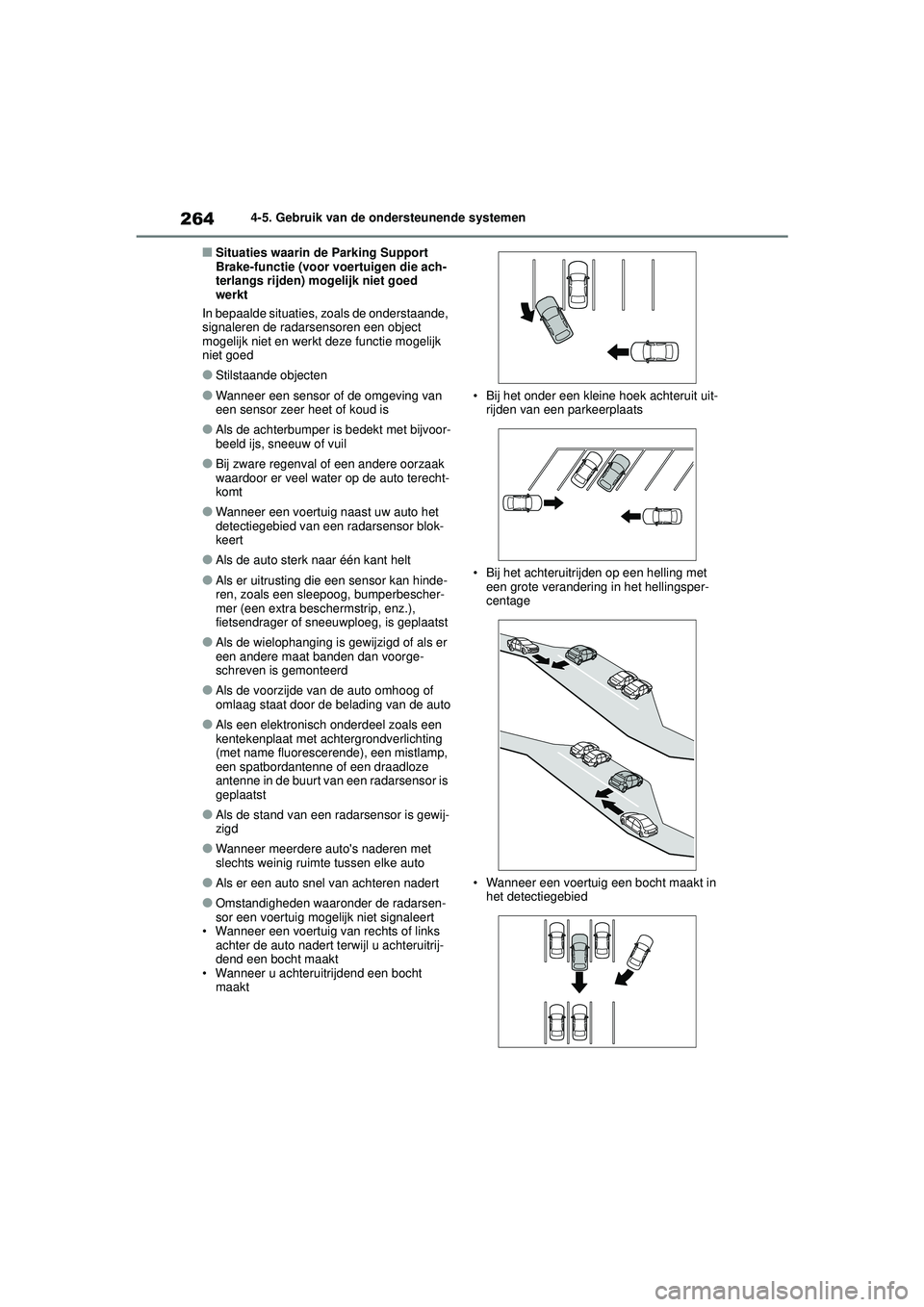

264
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
■Situaties waarin de Parking Support
Brake-functie (voor voertuigen die ach-
terlangs rijden) mogelijk niet goed
werkt
In bepaalde situaties, zoals de onderstaande,
signaleren de radarsensoren een object
mogelijk niet en werkt deze functie mogelijk
niet goed
●Stilstaande objecten
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
●Als de achterbumper is bedekt met bijvoor-
beeld ijs, sneeuw of vuil
●Bij zware regenval of een andere oorzaak
waardoor er veel water op de auto terecht-
komt
●Wanneer een voertuig naast uw auto het
detectiegebied van een radarsensor blok-
keert
●Als de auto sterk naar één kant helt
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.),
fietsendrager of sneeuwploeg, is geplaatst
●Als de wielophanging is gewijzigd of als er
een andere maat banden dan voorge-
schreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
●Als een elektronisch onderdeel zoals een
kentekenplaat met achtergrondverlichting
(met name fluorescerende), een mistlamp,
een spatbordantenne of een draadloze
antenne in de buurt van een radarsensor is
geplaatst
●Als de stand van een radarsensor is gewij-
zigd
●Wanneer meerdere auto's naderen met
slechts weinig ruimte tussen elke auto
●Als er een auto snel van achteren nadert
●Omstandigheden waaronder de radarsen-
sor een voertuig mogelijk niet signaleert
• Wanneer een voertuig van rechts of links achter de auto nadert terwijl u achteruitrij-
dend een bocht maakt
• Wanneer u achteruitrijdend een bocht maakt • Bij het onder een kleine hoek achteruit uit-
rijden van een parkeerplaats
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Wanneer een voertuig een bocht maakt in het detectiegebied
YARIS(HB)_OM_Europe_OMK0001E.book Page 264 Thursday, March 12, 2020 9:10 AM

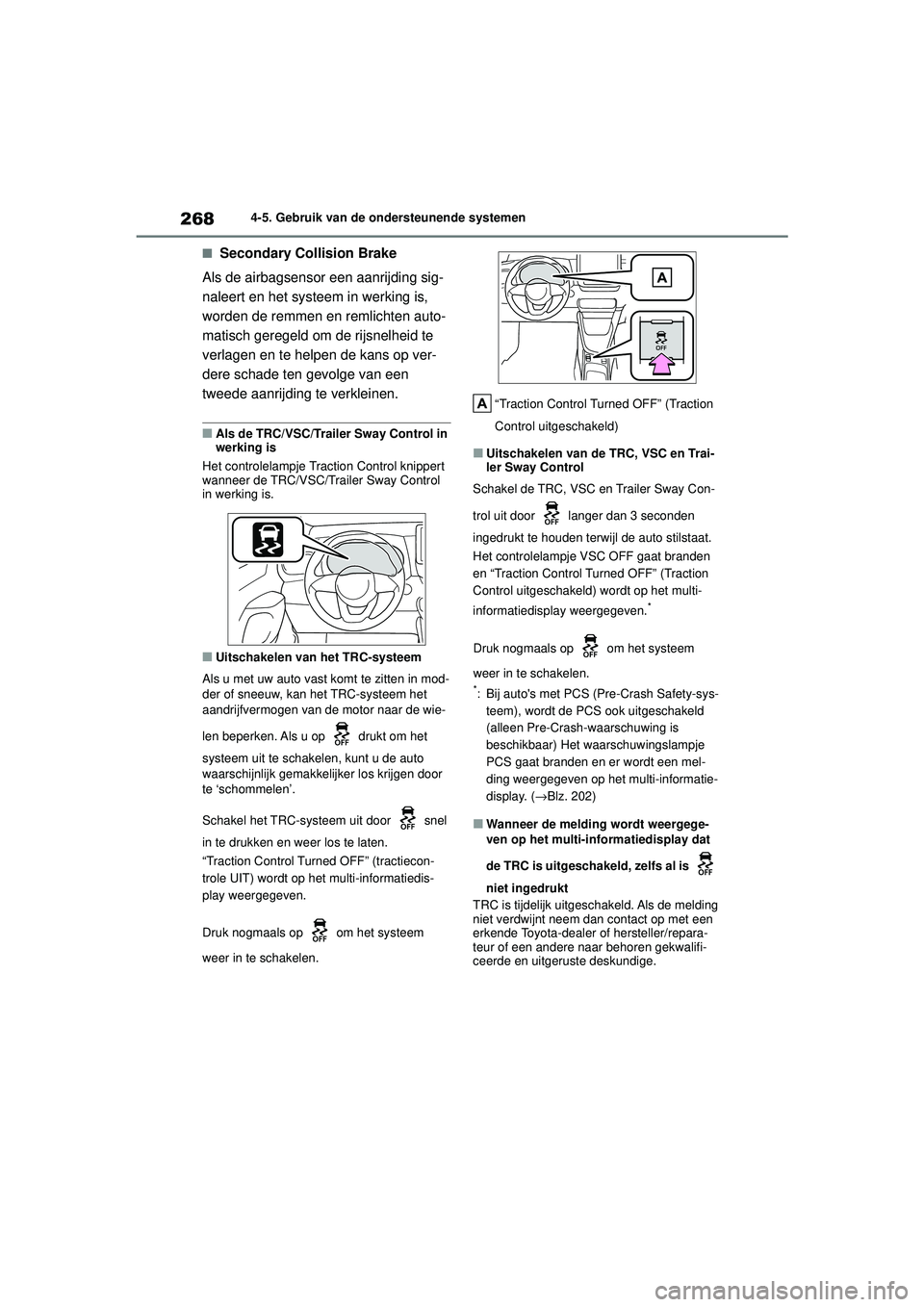

268
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen
■Secondary Collision Brake
Als de airbagsensor een aanrijding sig-
naleert en het systeem in werking is,
worden de remmen en remlichten auto-
matisch geregeld om de rijsnelheid te
verlagen en te helpen de kans op ver-
dere schade ten gevolge van een
tweede aanrijding te verkleinen.
■Als de TRC/VSC/Trailer Sway Control in
werking is
Het controlelampje Traction Control knippert
wanneer de TRC/VSC/Trailer Sway Control
in werking is.
■Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in mod-
der of sneeuw, kan het TRC-systeem het
aandrijfvermogen van de motor naar de wie-
len beperken. Als u op drukt om het
systeem uit te schakelen, kunt u de auto
waarschijnlijk gemakkeli jker los krijgen door
te ‘schommelen’.
Schakel het TRC-systeem uit door snel
in te drukken en weer los te laten.
“Traction Control Turned OFF” (tractiecon-
trole UIT) wordt op het multi-informatiedis-
play weergegeven.
Druk nogmaals op om het systeem
weer in te schakelen. “Traction Control Turned OFF” (Traction
Control uitgeschakeld)
■Uitschakelen van de TRC, VSC en Trai-
ler Sway Control
Schakel de TRC, VSC en Trailer Sway Con-
trol uit door langer dan 3 seconden
ingedrukt te houden terwijl de auto stilstaat.
Het controlelampje VSC OFF gaat branden
en “Traction Control Turned OFF” (Traction
Control uitgeschakeld) wordt op het multi-
informatiedisplay weergegeven.
*
Druk nogmaals op om het systeem
weer in te schakelen.
*: Bij auto's met PCS (Pre-Crash Safety-sys- teem), wordt de PCS ook uitgeschakeld
(alleen Pre-Crash-waarschuwing is
beschikbaar) Het waarschuwingslampje
PCS gaat branden en er wordt een mel-
ding weergegeven op het multi-informatie-
display. ( →Blz. 202)
■Wanneer de melding wordt weergege-
ven op het multi-informatiedisplay dat
de TRC is uitgeschakeld, zelfs al is
niet ingedrukt
TRC is tijdelijk uitges chakeld. Als de melding
niet verdwijnt neem dan contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
YARIS(HB)_OM_Europe_OMK0001E.book Page 268 Thursday, March 12, 2020 9:10 AM

270
YARIS(HB) handleiding_Europa_MK0001_nl
4-5. Gebruik van de ondersteunende systemen

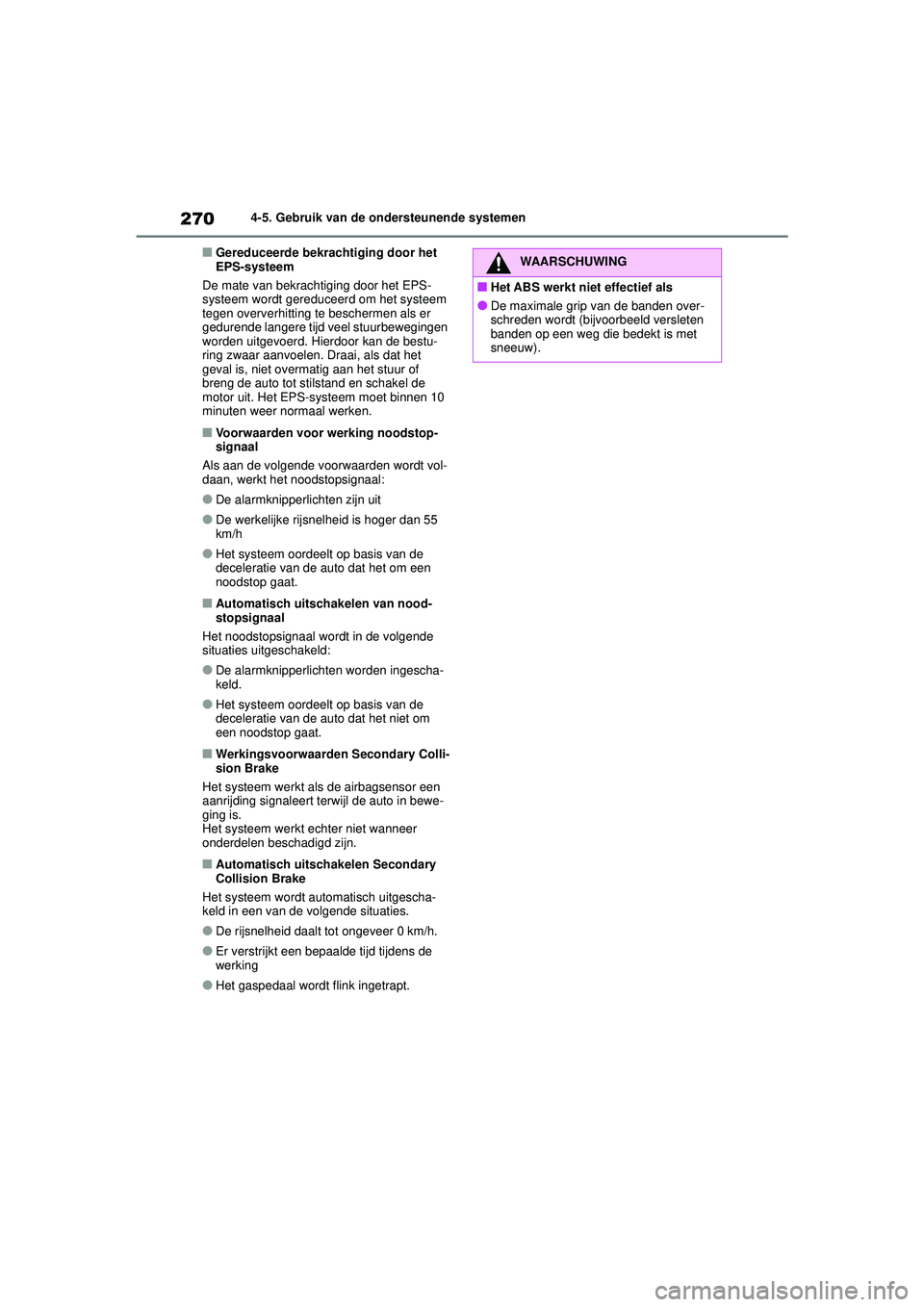

■Gereduceerde bekrachtiging door het
EPS-systeem
De mate van bekrachtiging door het EPS-
systeem wordt gereduceerd om het systeem
tegen oververhitting te beschermen als er
gedurende langere tijd veel stuurbewegingen
worden uitgevoerd. Hierdoor kan de bestu-
ring zwaar aanvoelen. Draai, als dat het
geval is, niet overmatig aan het stuur of
breng de auto tot stilstand en schakel de
motor uit. Het EPS-systeem moet binnen 10
minuten weer normaal werken.
■Voorwaarden voor werking noodstop-
signaal
Als aan de volgende voorwaarden wordt vol-
daan, werkt het noodstopsignaal:
●De alarmknipperlichten zijn uit
●De werkelijke rijsnelheid is hoger dan 55
km/h
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het om een
noodstop gaat.
■Automatisch uitschakelen van nood-
stopsignaal
Het noodstopsignaal wordt in de volgende
situaties uitgeschakeld:
●De alarmknipperlichten worden ingescha-
keld.
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het niet om
een noodstop gaat.
■Werkingsvoorwaarden Secondary Colli-
sion Brake
Het systeem werkt als de airbagsensor een
aanrijding signaleert terwijl de auto in bewe-
ging is.
Het systeem werkt echter niet wanneer
onderdelen beschadigd zijn.
■Automatisch uitschakelen Secondary
Collision Brake
Het systeem wordt automatisch uitgescha-
keld in een van de volgende situaties.
●De rijsnelheid daalt tot ongeveer 0 km/h.
●Er verstrijkt een bepaalde tijd tijdens de
werking
●Het gaspedaal wordt flink ingetrapt.
WAARSCHUWING
■Het ABS werkt niet effectief als
●De maximale grip van de banden over-
schreden wordt (bijvoorbeeld versleten
banden op een weg die bedekt is met
sneeuw).
YARIS(HB)_OM_Europe_OMK0001E.book Page 270 Thursday, March 12, 2020 9:10 AM

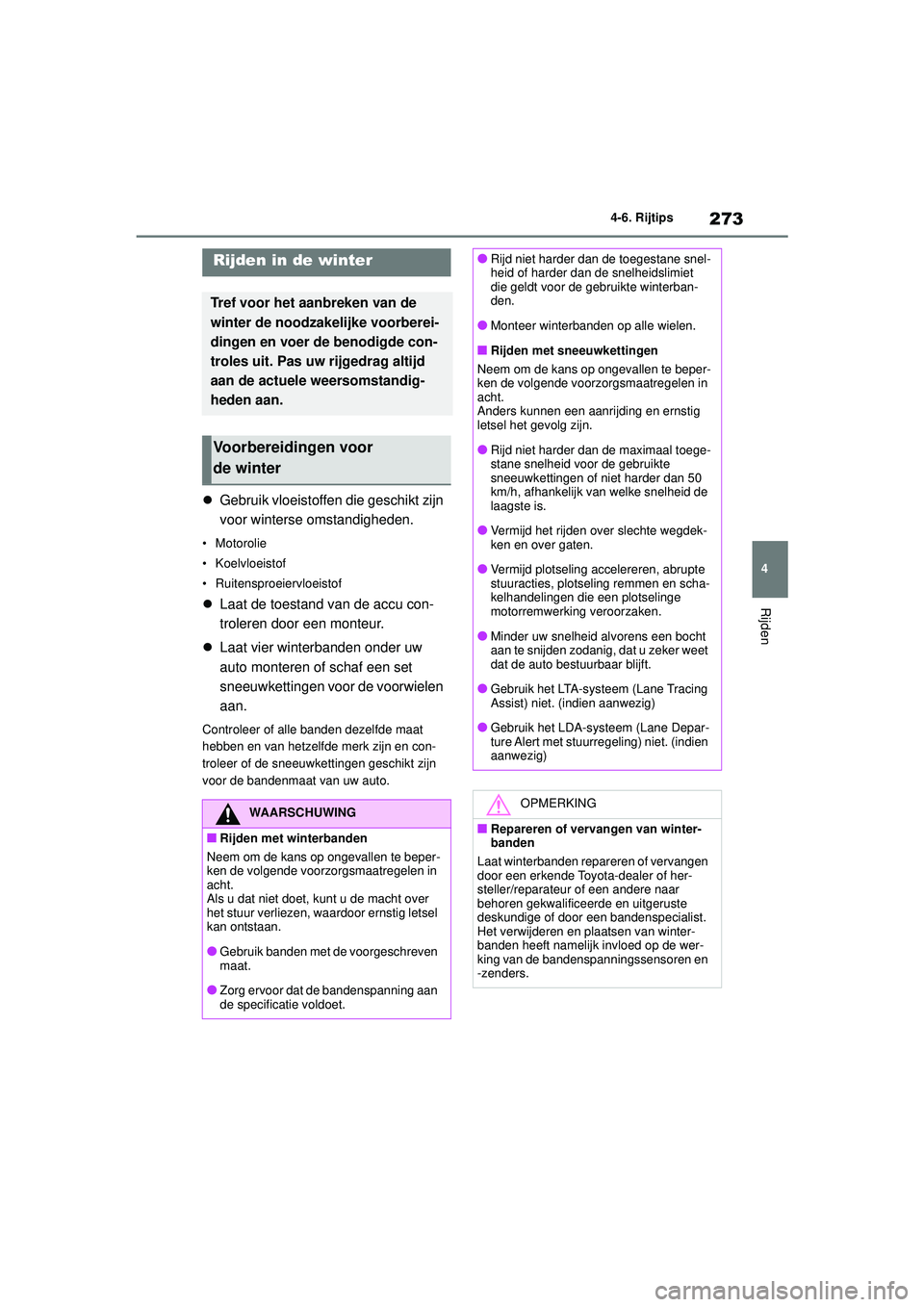

273
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-6. Rijtips
Rijden
4-6.Rijtips
Gebruik vloeistoffen die geschikt zijn
voor winterse omstandigheden.
• Motorolie
• Koelvloeistof
• Ruitensproeiervloeistof
Laat de toestand van de accu con-
troleren door een monteur.
 Laat vier winterbanden onder uw
auto monteren of schaf een set
sneeuwkettingen voor de voorwielen
aan.
Controleer of alle banden dezelfde maat
hebben en van hetzelfde merk zijn en con-
troleer of de sneeuwkettingen geschikt zijn
voor de bandenmaat van uw auto.
Rijden in de winter
Tref voor het aanbreken van de
winter de noodzakelijke voorberei-
dingen en voer de benodigde con-
troles uit. Pas uw rijgedrag altijd
aan de actuele weersomstandig-
heden aan.
Voorbereidingen voor
de winter
WAARSCHUWING
■Rijden met winterbanden
Neem om de kans op ongevallen te beper-
ken de volgende voorzorgsmaatregelen in
acht.
Als u dat niet doet, kunt u de macht over
het stuur verliezen, waardoor ernstig letsel
kan ontstaan.
●Gebruik banden met de voorgeschreven
maat.
●Zorg ervoor dat de bandenspanning aan
de specificatie voldoet.
●Rijd niet harder dan de toegestane snel-
heid of harder dan de snelheidslimiet
die geldt voor de gebruikte winterban-
den.
●Monteer winterbanden op alle wielen.
■Rijden met sneeuwkettingen
Neem om de kans op ongevallen te beper-
ken de volgende voorzorgsmaatregelen in
acht.
Anders kunnen een aanrijding en ernstig
letsel het gevolg zijn.
●Rijd niet harder dan de maximaal toege-
stane snelheid voor de gebruikte
sneeuwkettingen of niet harder dan 50
km/h, afhankelijk van welke snelheid de
laagste is.
●Vermijd het rijden over slechte wegdek-
ken en over gaten.
●Vermijd plotseling accelereren, abrupte
stuuracties, plotseling remmen en scha-
kelhandelingen die een plotselinge
motorremwerking veroorzaken.
●Minder uw snelheid alvorens een bocht
aan te snijden zodanig, dat u zeker weet
dat de auto bestuurbaar blijft.
●Gebruik het LTA-systeem (Lane Tracing
Assist) niet. (indien aanwezig)
●Gebruik het LDA-systeem (Lane Depar-
ture Alert met stuurregeling) niet. (indien
aanwezig)
OPMERKING
■Repareren of vervangen van winter-
banden
Laat winterbanden repareren of vervangen
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige of door een bandenspecialist.
Het verwijderen en plaatsen van winter-
banden heeft namelijk invloed op de wer-
king van de bandenspanningssensoren en
-zenders.
YARIS(HB)_OM_Europe_OMK0001E.book Page 273 Thursday, March 12, 2020 9:10 AM

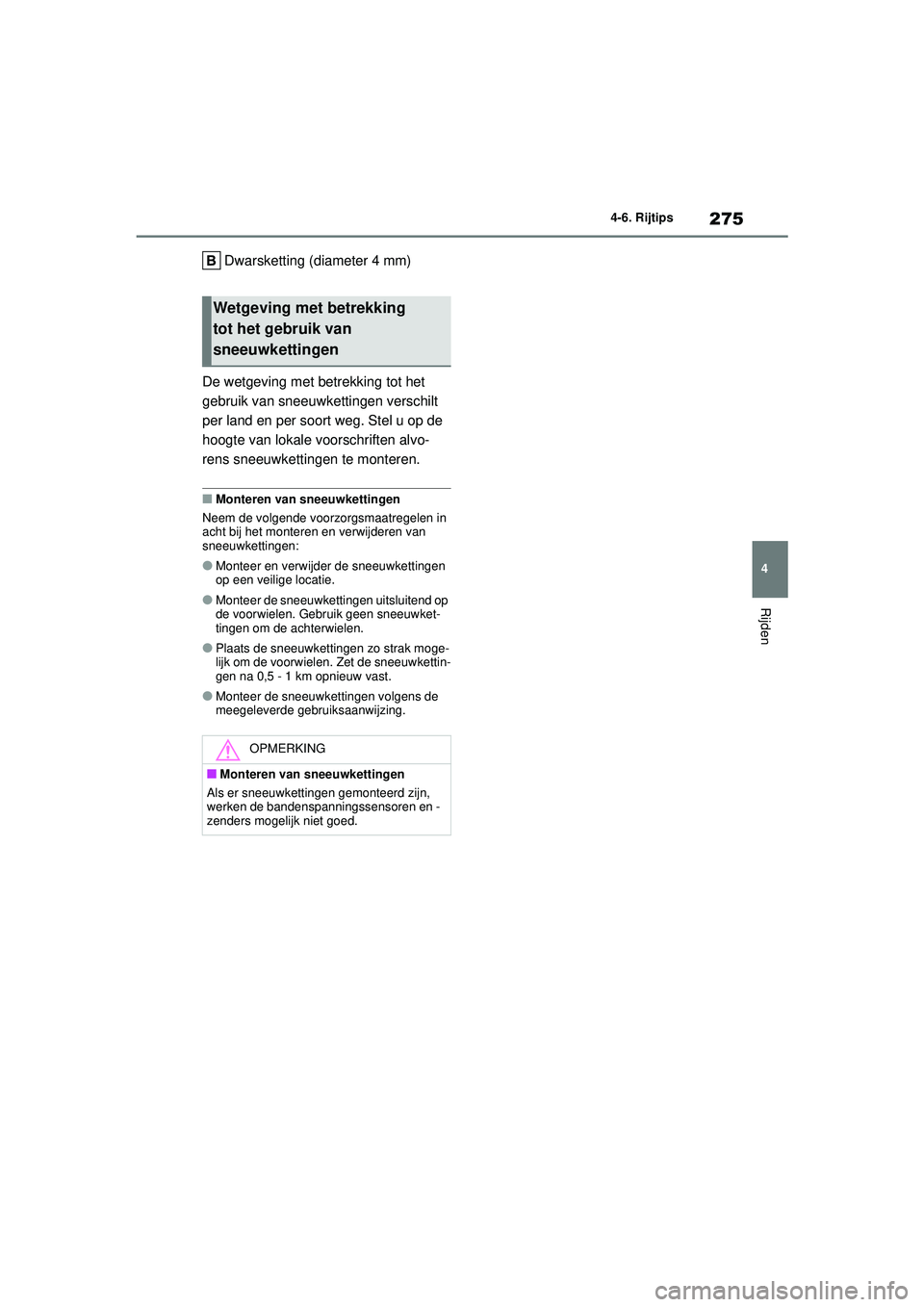

275
4
YARIS(HB) handleiding_Europa_MK0001_nl
4-6. Rijtips
Rijden
Dwarsketting (diameter 4 mm)
De wetgeving met betrekking tot het
gebruik van sneeuwkettingen verschilt
per land en per soort weg. Stel u op de
hoogte van lokale voorschriften alvo-
rens sneeuwkettingen te monteren.
■Monteren van sneeuwkettingen
Neem de volgende voorzorgsmaatregelen in
acht bij het monteren en verwijderen van
sneeuwkettingen:
●Monteer en verwijder de sneeuwkettingen
op een veilige locatie.
●Monteer de sneeuwkettingen uitsluitend op
de voorwielen. Gebruik geen sneeuwket-
tingen om de achterwielen.
●Plaats de sneeuwkettingen zo strak moge-
lijk om de voorwielen. Zet de sneeuwkettin-
gen na 0,5 - 1 km opnieuw vast.
●Monteer de sneeuwkettingen volgens de
meegeleverde gebruiksaanwijzing.
Wetgeving met betrekking
tot het gebruik van
sneeuwkettingen
OPMERKING
■Monteren van sneeuwkettingen
Als er sneeuwkettingen gemonteerd zijn,
werken de bandenspanningssensoren en -
zenders mogelijk niet goed.
YARIS(HB)_OM_Europe_OMK0001E.book Page 275 Thursday, March 12, 2020 9:10 AM

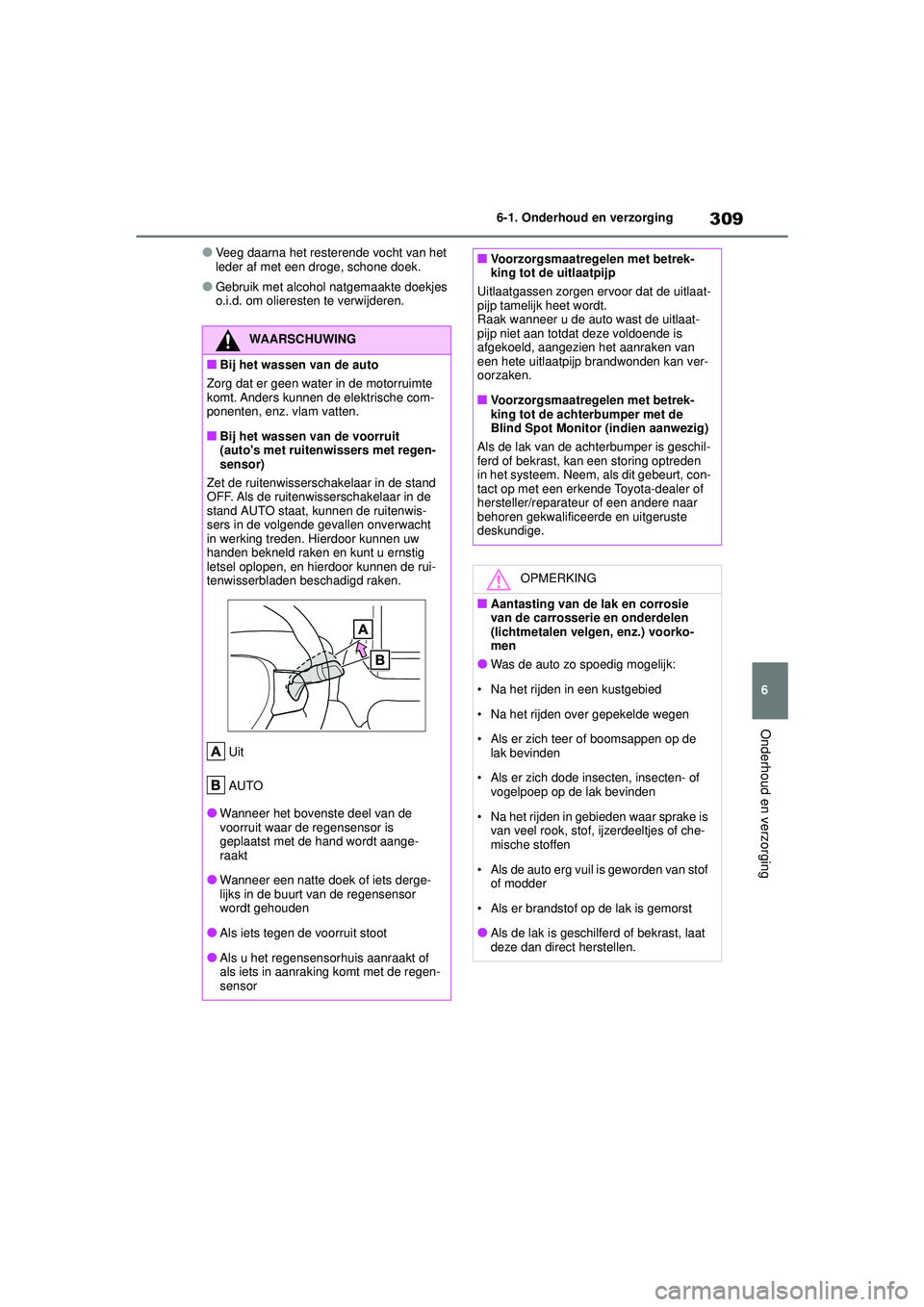

309
6
YARIS(HB) handleiding_Europa_MK0001_nl
6-1. Onderhoud en verzorging
Onderhoud en verzorging
●Veeg daarna het resterende vocht van het
leder af met een droge, schone doek.
●Gebruik met alcohol natgemaakte doekjes
o.i.d. om olieresten te verwijderen.
WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte
komt. Anders kunnen de elektrische com-
ponenten, enz. vlam vatten.
■Bij het wassen van de voorruit
(auto's met ruitenwissers met regen-
sensor)
Zet de ruitenwisserschakelaar in de stand
OFF. Als de ruitenwisserschakelaar in de
stand AUTO staat, kunnen de ruitenwis-
sers in de volgende gevallen onverwacht
in werking treden. Hierdoor kunnen uw
handen bekneld raken en kunt u ernstig
letsel oplopen, en hierdoor kunnen de rui-
tenwisserbladen beschadigd raken.
Uit
AUTO
●Wanneer het bovenste deel van de
voorruit waar de regensensor is
geplaatst met de hand wordt aange-
raakt
●Wanneer een natte doek of iets derge-
lijks in de buurt van de regensensor
wordt gehouden
●Als iets tegen de voorruit stoot
●Als u het regensensorhuis aanraakt of
als iets in aanraking komt met de regen-
sensor
■Voorzorgsmaatregelen met betrek-
king tot de uitlaatpijp
Uitlaatgassen zorgen ervoor dat de uitlaat-
pijp tamelijk heet wordt.
Raak wanneer u de auto wast de uitlaat-
pijp niet aan totdat deze voldoende is
afgekoeld, aangezien het aanraken van
een hete uitlaatpijp brandwonden kan ver-
oorzaken.
■Voorzorgsmaatregelen met betrek-
king tot de achterbumper met de
Blind Spot Monitor (indien aanwezig)
Als de lak van de achterbumper is geschil-
ferd of bekrast, kan een storing optreden
in het systeem. Neem, als dit gebeurt, con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
OPMERKING
■Aantasting van de lak en corrosie
van de carrosserie en onderdelen
(lichtmetalen velgen, enz.) voorko-
men
●Was de auto zo spoedig mogelijk:
• Na het rijden in een kustgebied
• Na het rijden over gepekelde wegen
• Als er zich teer of boomsappen op de lak bevinden
• Als er zich dode insecten, insecten- of vogelpoep op de lak bevinden
• Na het rijden in gebieden waar sprake is van veel rook, stof, ijzerdeeltjes of che-
mische stoffen
• Als de auto erg vuil is geworden van stof of modder
• Als er brandstof op de lak is gemorst
●Als de lak is geschilferd of bekrast, laat
deze dan direct herstellen.
YARIS(HB)_OM_Europe_OMK0001E.book Page 309 Thursday, March 12, 2020 9:10 AM

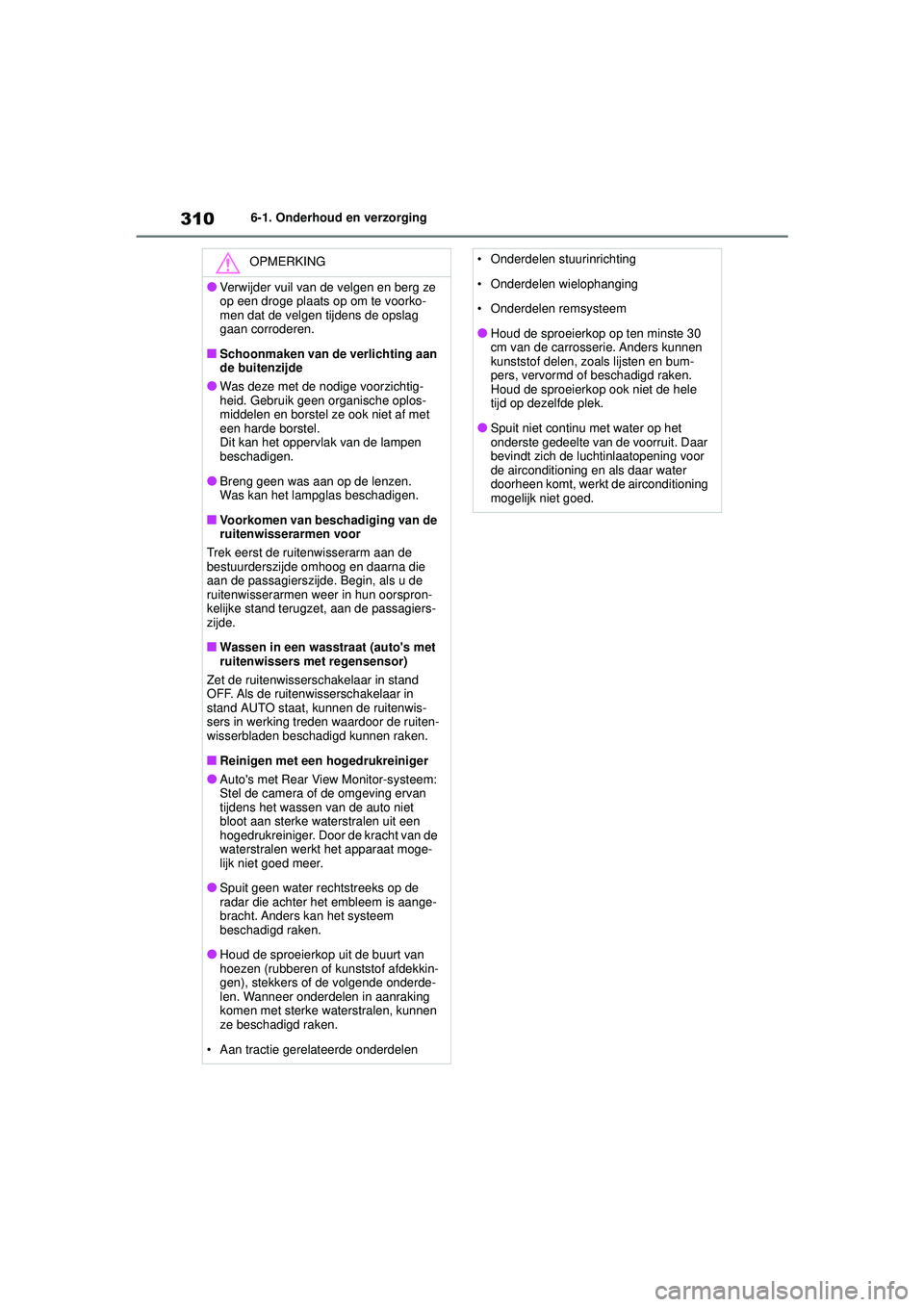

310
YARIS(HB) handleiding_Europa_MK0001_nl
6-1. Onderhoud en verzorging
OPMERKING
●Verwijder vuil van de velgen en berg ze
op een droge plaats op om te voorko-
men dat de velgen tijdens de opslag
gaan corroderen.
■Schoonmaken van de verlichting aan
de buitenzijde
●Was deze met de nodige voorzichtig-
heid. Gebruik geen organische oplos-
middelen en borstel ze ook niet af met
een harde borstel.
Dit kan het oppervlak van de lampen
beschadigen.
●Breng geen was aan op de lenzen.
Was kan het lampglas beschadigen.
■Voorkomen van beschadiging van de
ruitenwisserarmen voor
Trek eerst de ruitenwisserarm aan de
bestuurderszijde omhoog en daarna die
aan de passagierszijde. Begin, als u de
ruitenwisserarmen weer in hun oorspron-
kelijke stand terugzet, aan de passagiers-
zijde.
■Wassen in een wasstraat (auto's met
ruitenwissers met regensensor)
Zet de ruitenwisserschakelaar in stand
OFF. Als de ruitenwisserschakelaar in
stand AUTO staat, kunnen de ruitenwis-
sers in werking treden waardoor de ruiten-
wisserbladen beschadigd kunnen raken.
■Reinigen met een hogedrukreiniger
●Auto's met Rear View Monitor-systeem:
Stel de camera of de omgeving ervan
tijdens het wassen van de auto niet
bloot aan sterke waterstralen uit een
hogedrukreiniger. Door de kracht van de
waterstralen werkt het apparaat moge-
lijk niet goed meer.
●Spuit geen water rechtstreeks op de
radar die achter het embleem is aange-
bracht. Anders kan het systeem
beschadigd raken.
●Houd de sproeierkop uit de buurt van
hoezen (rubberen of kunststof afdekkin-
gen), stekkers of de volgende onderde-
len. Wanneer onderdelen in aanraking
komen met sterke waterstralen, kunnen
ze beschadigd raken.
• Aan tractie gerelateerde onderdelen
• Onderdelen stuurinrichting
• Onderdelen wielophanging
• Onderdelen remsysteem
●Houd de sproeierkop op ten minste 30
cm van de carrosserie. Anders kunnen
kunststof delen, zoals lijsten en bum-
pers, vervormd of beschadigd raken.
Houd de sproeierkop ook niet de hele
tijd op dezelfde plek.
●Spuit niet continu met water op het
onderste gedeelte van de voorruit. Daar
bevindt zich de luchtinlaatopening voor
de airconditioning en als daar water
doorheen komt, werkt de airconditioning
mogelijk niet goed.
YARIS(HB)_OM_Europe_OMK0001E.book Page 310 Thursday, March 12, 2020 9:10 AM
