instrument panel TOYOTA YARIS HATCHBACK 2021 Instruksjoner for bruk (in Norwegian)

2
YARIS HV OMK0010NO
INNHOLDSFORTEGNELSE
Til informasjon .................................6
Slik leser du denne håndboken ....... 9
Lete opp et emne .......................... 10
Bildeinnholdsfortegnelse ............... 12
1-1. Sikker bruk Før du begynner å kjøre ....... 22
For sikker kjøring .................. 23
Sikkerhetsbelter .................... 25
SRS-kollisjonsputer .............. 28
Advarsler om eksos .............. 36
1-2. Barnesikkerhet Manuell av/på-bryter for kollisjonspute ................. 37
Ha med barn i bilen............... 38
Barneseter ............................ 39
1-3. Nødhjelp eCall...................................... 57
1-4. Hybridsystem Funksjoner for hybridsystemet ................... 67
Forholdsregler for hybridsystem ...................... 70
1-5. Tyverisikringssystem Startsperresystem................. 75
Dobbelt låsesystem .............. 76
Alarm .................................... 772-1. Instrumentpanel
Varsellamper og indikatorer ........................... 80
Instrumenter og målere (vertikalt display)................. 84
Instrumenter og målere (horisontalt display) ............ 89
Multiinformasjonsdisplay (vertikalt display)................. 93
Multiinformasjonsdisplay (horisontalt display) ............ 99
Frontrutedisplay .................. 106
Skjerm for energimonitor/-forbruk ...... 110
3-1. Informasjon om nøkler Nøkler ................................. 118
3-2. Åpne, lukke og låse dørene
Sidedører ............................ 122
Bakluke ............................... 126
Smart inngangs- og startsystem ....................... 129
3-3. Justere setene Forseter .............................. 134
Bakseter.............................. 135
Hodestøtter ......................... 136
3-4. Justere rattet og speilene Ratt ..................................... 140
Innvendig speil .................... 141
Utvendige speil ................... 142
1Sikkerhet
2Informasjon og indikatorer
for kjøretøystatus
3Før du begynner å kjøre
OMK0010NO.book Page 2 Thursday, February 25, 2021 12:48 PM

35
1
YARIS HV OMK0010NO

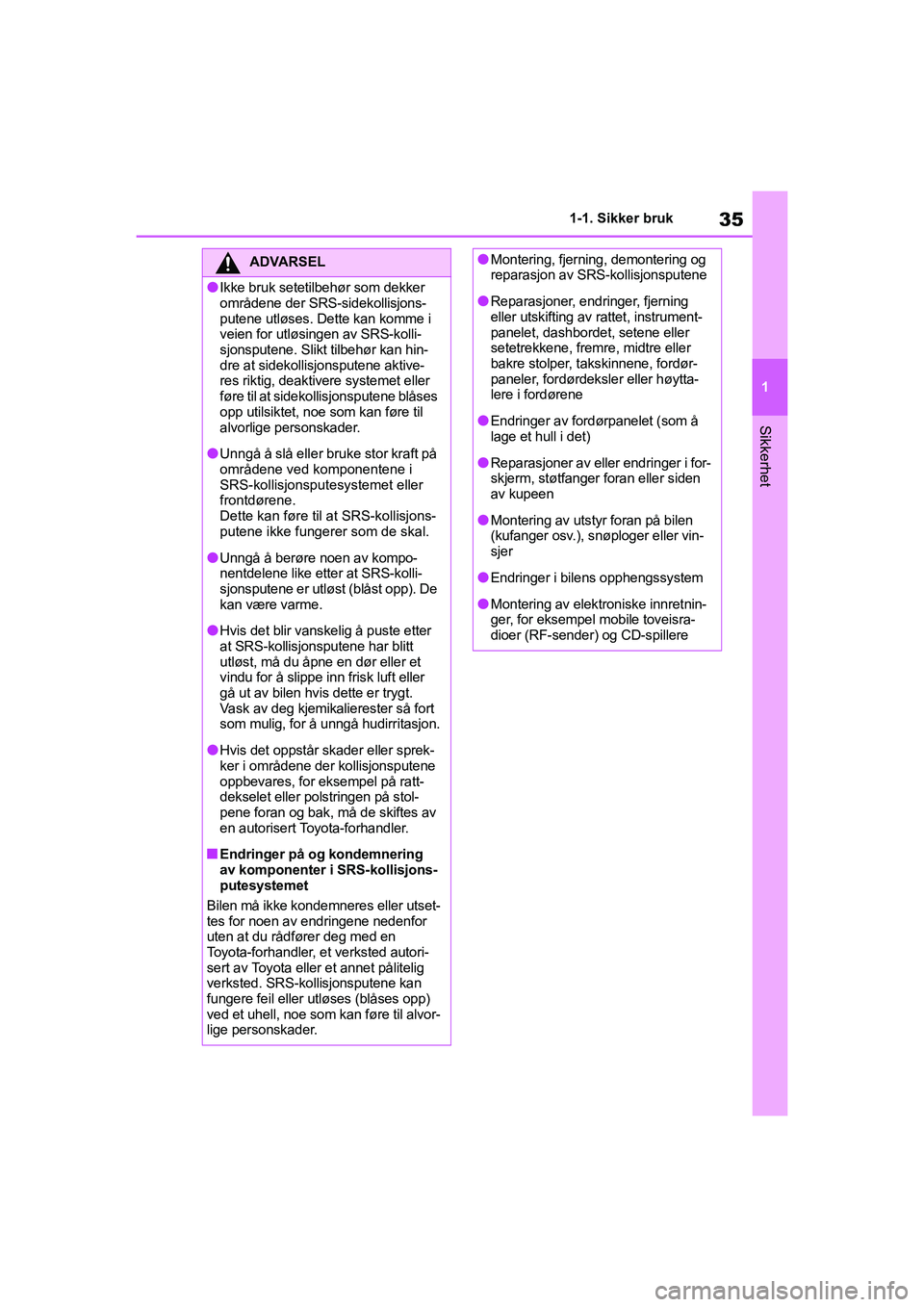

1-1. Sikker bruk
Sikkerhet
ADVARSEL
lIkke bruk setetilbehør som dekker
områdene der SRS-sidekollisjons-
putene utløses. Dette kan komme i
veien for utløsingen av SRS-kolli-
sjonsputene. Slikt tilbehør kan hin-
dre at sidekollisjonsputene aktive-
res riktig, deaktivere systemet eller
føre til at sidekollisjonsputene blåses
opp utilsiktet, noe som kan føre til
alvorlige personskader.
lUnngå å slå eller bruke stor kraft på
områdene ved komponentene i
SRS-kollisjonsputesystemet eller
frontdørene.
Dette kan føre til at SRS-kollisjons-
putene ikke fungerer som de skal.
lUnngå å berøre noen av kompo-
nentdelene like etter at SRS-kolli-
sjonsputene er utløst (blåst opp). De
kan være varme.
lHvis det blir vanskelig å puste etter
at SRS-kollisjonsputene har blitt
utløst, må du åpne en dør eller et
vindu for å slippe inn frisk luft eller
gå ut av bilen hvis dette er trygt.
Vask av deg kjemikalierester så fort
som mulig, for å unngå hudirritasjon.
lHvis det oppstår skader eller sprek-
ker i områdene der kollisjonsputene
oppbevares, for eksempel på ratt-
dekselet eller polstringen på stol-
pene foran og bak, må de skiftes av
en autorisert Toyota-forhandler.
nEndringer på og kondemnering
av komponenter i SRS-kollisjons-
putesystemet
Bilen må ikke kondemneres eller utset-
tes for noen av endringene nedenfor
uten at du rådfører deg med en Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig
verksted. SRS-kollisjonsputene kan
fungere feil eller utløses (blåses opp)
ved et uhell, noe som kan føre til alvor-
lige personskader.
lMontering, fjerning, demontering og
reparasjon av SRS-kollisjonsputene
lReparasjoner, endringer, fjerning
eller utskifting av rattet, instrument-
panelet, dashbordet, setene eller
setetrekkene, fremre, midtre eller
bakre stolper, takskinnene, fordør-
paneler, fordørdeksler eller høytta-
lere i fordørene
lEndringer av fordørpanelet (som å
lage et hull i det)
lReparasjoner av eller endringer i for-
skjerm, støtfanger foran eller siden
av kupeen
lMontering av utstyr foran på bilen
(kufanger osv.), snøploger eller vin-
sjer
lEndringer i bilens opphengssystem
lMontering av elektroniske innretnin-
ger, for eksempel mobile toveisra-
dioer (RF-sender) og CD-spillere
OMK0010NO.book Page 35 Thursday, February 25, 2021 12:48 PM

2
79
YARIS HV OMK0010NO
2
Informasjon og indikatorer for kjøretøystatus
Informasjon og indikatorerfor kjøretøystatus
2-1. Instrumentpanel
Varsellamper og indikatorer ......................... 80
Instrumenter og målere (vertikalt display)............... 84
Instrumenter og målere (horisontalt display) .......... 89
Multiinformasjonsdisplay (vertikalt display)............... 93
Multiinformasjonsdisplay (horisontalt display) .......... 99
Frontrutedisplay ................ 106
Skjerm for energimonitor/-forbruk .... 110
OMK0010NO.book Page 79 Thursday, February 25, 2021 12:48 PM

80
YARIS HV OMK0010NO
2-1. Instrumentpanel
2-1.Instrumentpanel
Følgende illustrasjoner viser alle indikatorer og varsellamper som de ser ut
når de er tent.
Vertikalt display
Horisontalt display
Varsellamper og indikatorer
Indikatorene og varsellampene på instrumentpanelet, midtpanelet
og utvendige speil gir føreren informasjon om status for bilens ulike
systemer.
Varsellamper og indikatorer som vises på instrumentpanelet
OMK0010NO.book Page 80 Thursday, February 25, 2021 12:48 PM

81
2
YARIS HV OMK0010NO
2-1. Instrumentpanel
Informasjon og indikatorer for kjøretøystatus
Varsellampene gir føreren informa-
sjon om feil i bilens systemer.
*1: Disse lampene tennes når tennings-
bryteren vris til ON-modus, for å vise
at en systemkontroll utføres. De
slukkes når hybridsystemet startes,
eller etter noen få sekunder. Hvis en
lampe ikke tennes eller ikke slukkes,
kan det være en feil i et system. Få
bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig
verksted.
*2: Denne lampen lyser i multiinforma-sjonsdisplayet.
Varsellamper
(Rød)
Varsellampe for bremse-
system*1 (  S. 366)
(Gul)
Varsellampe for bremse-
system*1 (  S. 366)
Varsellampe for høy kjøle-
væsketemperatur
*2
(  S. 366)
Varsellampe for over-
oppheting av hybridsystem
*2
(  S. 367 )
Varsellampe for lade-
system
*2 (  S. 367)
Varsellampe for lavt motor-
oljetrykk
*2 (  S. 367)
Varsellampe for funksjons-
feil
*1 (  S. 367)
Varsellampe for funksjons-
feil i SRS-systemet
*1
(S. 368)
ABS-varsellampe
*1
(  S. 368)
Varsellampe for bremse- overstyringssystem / varsel-
lampe for kjør-start-kontroll
*2
(  S. 368)
(Rød)
Varsellampe for elektrisk
servostyring*1 ( S. 369)
(Gul)
Varsellampe for elektrisk
servostyring*1 ( S. 369)
Varsellampe for lavt drivstoff- nivå ( S. 369)
Varsellampe for førerens og
forsetepassasjerens sikker-
hetsbelte ( S. 369)
Varsellamper for bak-
setepassasjerenes
sikkerhetsbelter
*2
(  S. 370)
Varsellampe for dekktrykk
*1
(  S. 370)
(Oransje)
LTA - i n d i k a t o r*2
(utstyrsavhengig) ( S. 370)
(Blinker)
OFF-indikator for Toyota
parkeringshjelp*1
(utstyrsavhengig) ( S. 371)
(Blinker)
”RCTA OFF”-indikator*1
(utstyrsavhengig) ( S. 371)
PKSB OFF-indikator
*1
(utstyrsavhengig) ( S. 371)
(Blinker
eller lyser)
PCS-varsellampe *1
(utstyrsavhengig) ( S. 372)
Hjulslippindikator
*1 (  S. 372)
(Blinker)
Indikator for parkeringsbrems
( S. 372)
(Blinker)
Indikator for aktiv bremse-
holdfunksjon*1 ( S. 373)
OMK0010NO.book Page 81 Thursday, February 25, 2021 12:48 PM

82
YARIS HV OMK0010NO
2-1. Instrumentpanel
Indikatorene gir føreren informa-
sjon om driftsstatus for bilens ulike
systemer.
ADVARSEL
nHvis varsellampen for et sikker-
hetssystem ikke tennes
Hvis en varsellampe for et sikkerhets-
system, for eksempel ABS eller SRS,
ikke tennes når du starter hybridsys-
temet, kan det bety at systemet ikke
beskytter deg i en eventuell ulykke,
noe som kan føre til alvorlige person-
skader. Hvis dette skjer, må du få
bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig
verksted umiddelbart.
Indikatorer
Blinklysindikator ( S. 174)
Baklysindikator ( S. 180)
Fjernlysindikator ( S. 182)
Indikator for automatisk fjernlys (utstyrsavhengig)
(  S. 183)
Indikator for tåkelys foran
(utstyrsavhengig) ( S. 186)
Indikator for tåkelys bak
(  S. 186)
PCS-varsellampe
*1, 2
(utstyrsavhengig) ( S. 202)
Indikator for cruisekontroll
*3
(utstyrsavhengig) ( S. 219)
Indikator for dynamisk
radarcruisekontroll
*3
(utstyrsavhengig) ( S. 219)
”SET” (Angi)-indikator
*3
for cruisekontroll
(utstyrsavhengig) ( S. 219)
*4
LTA - i n d i k a t o r*3
(utstyrsavhengig) ( S. 215)
Sidespeilindikatorer for
blindsonedetektor
*1, 5
(utstyrsavhengig)
(S. 237, 247)
BSM OFF-indikator
*2
(utstyrsavhengig) ( S. 237)
OFF-indikator for Toyota
parkeringshjelp
*1, 2
(utstyrsavhengig) ( S. 242)
”RCTA OFF”-indikator
*1, 2
(utstyrsavhengig) ( S. 247)
PKSB OFF-indikator
*1, 2
(utstyrsavhengig) ( S. 252)
Indikator for hastighets- begrenser (utstyrsavhengig)
(  S. 230)
(Blinker)
Hjulslippindikator*1 ( S. 269)
VSC OFF-indikator
*1, 2
(  S. 270)
Indikator for smart inngangs-
og startsystem
*3 (  S. 165)
”READY”-indikator ( S. 165)
Indikator for EV-kjøremodus
*6
(  S. 169)
Indikator for parkeringsbrems
(  S. 174)
Indikator for bremsehold-
funksjon i hvilemodus
*1
(  S. 177)
Indikator for aktiv bremse-
holdfunksjon
*1 (  S. 177)
EV-indikator
*6 (  S. 68)
Indikator for lav
utetemperatur
*3, 7
(S. 84, 89)
OMK0010NO.book Page 82 Thursday, February 25, 2021 12:48 PM

83
2
YARIS HV OMK0010NO
2-1. Instrumentpanel
Informasjon og indikatorer for kjøretøystatus
*1: Disse lampene tennes når tennings-bryteren vris til ON-modus, for å vise
at en systemkontroll utføres. De
slukkes når hybridsystemet startes,
eller etter noen få sekunder. Hvis en
lampe ikke tennes eller ikke slukkes,
kan det være en feil i et system. Få
bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig
verksted.
*2: Denne lampen tennes når systemet slås av.
*3: Denne lampen lyser i multiinforma-sjonsdisplayet.
*4: Fargen og lyset/blinkingen til lampen kan endres avhengig av driftsbetin-
gelsene.
*5: Denne lampen lyser i de utvendige speilene.
*6: I biler med vertikalt display lyser denne lampen i multiinformasjons-
displayet.
*7: Når utetemperaturen er omtrent 3 °C eller lavere, blinker denne indikato-
ren i ca. 10 sekunder, og lyser deret-
ter kontinuerlig.
*8: Denne lampen lyser på midtpanelet. Sikkerhetsindikator
(S. 75, 77)
”PASSENGER AIR
BAG”-indikator
*1, 8
(  S. 37)
Indikator for miljøvennlig
kjøring
*3 (  S. 266)
Powermodusindikator
*3
(  S. 266)
OMK0010NO.book Page 83 Thursday, February 25, 2021 12:48 PM

84
YARIS HV OMK0010NO
2-1. Instrumentpanel
nPlassering av instrumenter og målere
Plasseringen av måleenhetene kan variere avhengig av den beregnede destinasjo-
nen til bilen.
Hybridsystemindikator (S. 85)
Viser hybridsystemets ytel se eller regenereringsnivå
Utetemperatur
Viser utendørstemperaturer mellom –40 °C og 60 °C.
Klokke (S. 87)
Speedometer
Drivstoffmåler
Viser resterende mengde drivstoff i tanken
Multiinformas jonsdisplay
Gir føreren forskjellig informasjon om bilen ( S. 93)
Viser varselmeldinger hv is det oppstår feil (S. 375)
Kilometerteller- og tripptellerdisplay (S. 86)
Girstillingsindikator ( S. 171)
Instrumenter og målere (vertikalt display)
Målervisning
OMK0010NO.book Page 84 Thursday, February 25, 2021 12:48 PM

85
2
YARIS HV OMK0010NO
2-1. Instrumentpanel
Informasjon og indikatorer for kjøretøystatus
Måler for motorens kjølevæsketemperatur
Viser motorens kjølevæsketemperatur
Knapp for endring av visning (S. 86)
nMotorturtall
På hybridbiler blir motorturtallet nøye
kontrollert for å forbedre drivstofføkono-
mien og redusere eksosutslipp osv.
Noen ganger avviker det viste motortur-
tallet selv om driften av bilen og kjørefor-
holdene er de samme.
nHybridsystemindikator
READY OFF-område
Viser at hybridsystemet ikke er i drift. Ladeområde
Viser regenereringsstatus
*.
Regenerert energi brukes til å lade
hybridbatteriet.
Hybridmiljøvennlig område
Viser at bensinmotoren ikke brukes i
noen særlig grad.
Bensinmotoren stopper og starter auto-
matisk under enkelte forhold. Miljøvennlig område
Viser at bilen kjøres på en miljøvennlig
måte.
Du kan oppnå bedre drivstofføkonomi
ved å holde indikatornålen i miljøvennlig
kjøring-området. Power-område
Viser at miljøvennlig kjøring-området
overskrides (ved høy ytelse osv.)
*: Når ordet ”regenerering” brukes i denne håndboken, menes det omfor-
ming av energien som skapes av
bilens bevegelse til elektrisk energi.
Indikatoren for hybridsystemet fungerer
ikke i følgende situasjon.
l”READY”-indikatoren lyser ikke.
lGiret står i en annen stilling enn D
eller B.
nUtvendig temperaturmåler
lI følgende situasjoner vises kanskje
ikke riktig utetemperatur, eller dis-
playet kan bruke lenger tid enn nor-
malt til å skifte:
• Når bilen har stanset eller kjører med lav hastighet (under 25 km/t)
• Når utetemperaturen plutselig endres
(f.eks. ved inngang/utgang fra gara-
sje, tunnel, e.l.)
lNår ”--” vises, kan det være en feil i
systemet. Få bilen kontrollert av en
autorisert Toyota-forhandler, et verk-
sted autorisert av Toyota eller et annet
pålitelig verksted.
nLCD-display
S. 94
OMK0010NO.book Page 85 Thursday, February 25, 2021 12:48 PM

86
YARIS HV OMK0010NO
2-1. Instrumentpanel
nTilpasning
Instrumentene og målerne kan tilpasses
i i multiinformasjonsdisplayet.
(S. 422)
nEndrer displayet
Trykk på knappen for endring av
visning til ønsket element vises.
nDisplayelementer
 Kilometerteller
Viser bilens totale kjørelengde.
Trippteller A / trippteller B
Viser hvor langt bilen er kjørt siden sist
tripptelleren ble tilbakestilt. Trippteller A
og B kan brukes til å lagre og vise ulike
kjørelengder uavhengig av hverandre.
Tilbakestill ved å vi se ønsket trippteller
og trykk og hold inne knappen for end-
ring av visning.
 Avstand til neste oljeskift
Viser avstanden bilen kan kjøre før det
er nødvendig med et oljeskift.
Avstanden til neste motoroljeskift vises
også i følgende situasjoner:
• Når tenningsbryteren settes på ON.
• Når en varselmelding som indikerer
at oljevedlikehold bør utføres snart
eller er nødvendig, vises.
• Tilbakestilling: S. 319
ADVARSEL
nInformasjonsdisplayet ved lave
temperaturer
La bilen bli varmet opp innvendig før
du bruker LCD-informasjonsdisplayet.
Ved svært lave temperaturer kan det
være at informasjonsdisplayet reage-
rer sakte, og at det oppstår forsinkel-
ser i endringene.
Det kan for eksempel være en forsin-
kelse fra føreren skifter gir, til det nye
giret vises i displa yet. Denne forsin-
kelsen kan forårsake at føreren girer
ned igjen, noe som kan føre til hurtig
og kraftig motorbremsing som kan for-
årsake en ulykke og alvorlige person-
skader.
OBS
nUnngå skade på motoren og
motorens komponenter
Motoren kan bli overopphetet hvis
måleren for kjølevæsketemperatur
kommer inn i det røde feltet (H). Hvis
det skjer, stanser du umiddelbart bilen
på et trygt sted og kontrollerer moto-
ren etter at den er helt nedkjølt.
( S. 405)
Kilometerteller- og
tripptellerdisplay
OMK0010NO.book Page 86 Thursday, February 25, 2021 12:48 PM
