TOYOTA YARIS HATCHBACK 2021 Návod na použitie (in Slovakian)
Manufacturer: TOYOTA, Model Year: 2021, Model line: YARIS HATCHBACK, Model: TOYOTA YARIS HATCHBACK 2021Pages: 568, veľkosť PDF: 21.22 MB

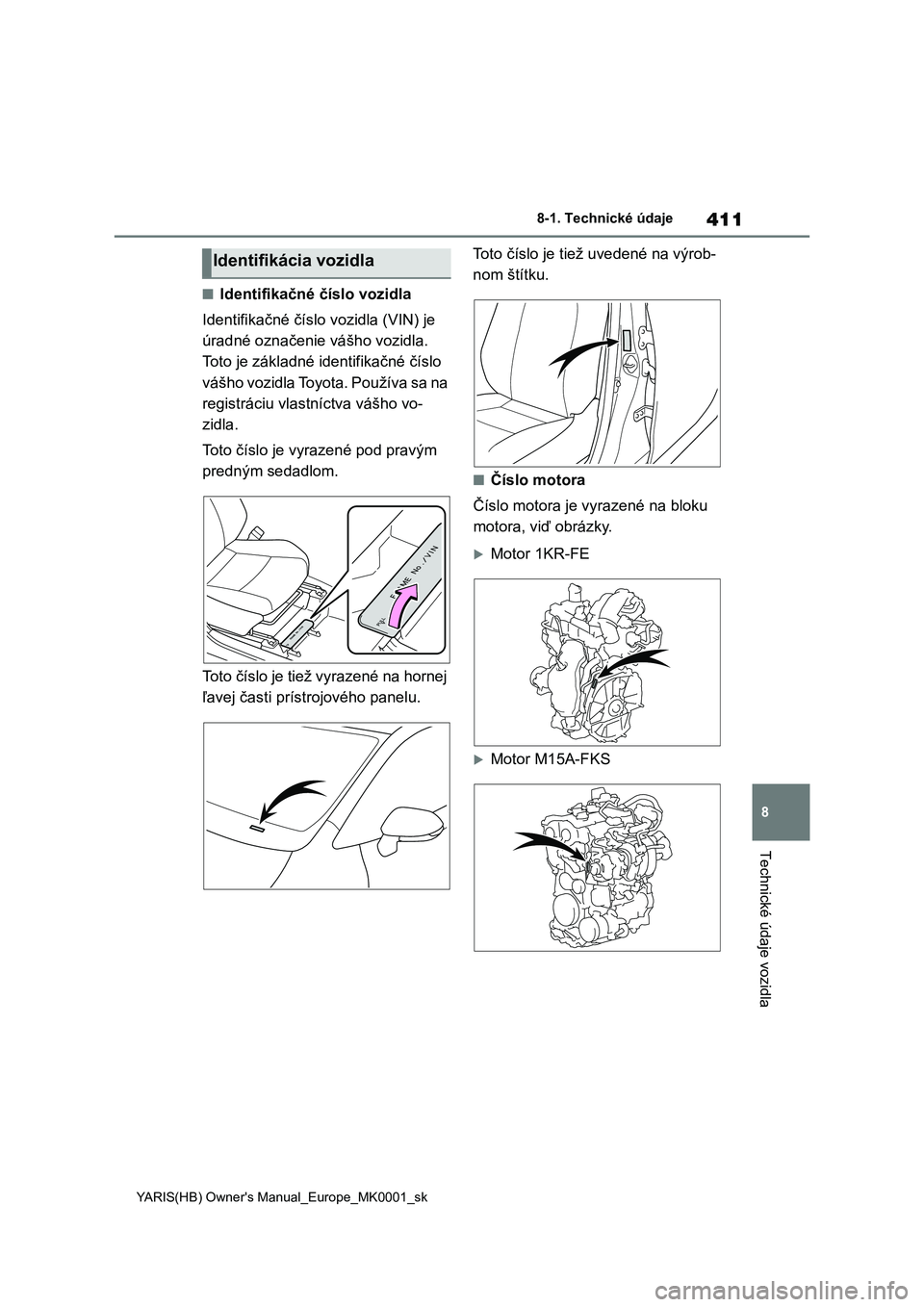

Page 411 of 568

411
8
YARIS(HB) Owner's Manual_Europe_MK0001_sk
8-1. Technické údaje
Technické údaje vozidla
■Identifikačné číslo vozidla
Identifikačné číslo vozidla (VIN) je
úradné označenie vášho vozidla.
Toto je základné identifikačné číslo
vášho vozidla Toyota. Používa sa na
registráciu vlastníctva vášho vo-
zidla.
Toto číslo je vyra zené pod pravým
predným sedadlom.
Toto číslo je tiež vyrazené na hornej
ľavej časti prístrojového panelu.
Toto číslo je tiež uvedené na výrob-
nom štítku.
■Číslo motora
Číslo motora je vy razené na bloku
motora, viď obrázky.
Motor 1KR-FE
Motor M15A-FKS
Identifikácia vozidla

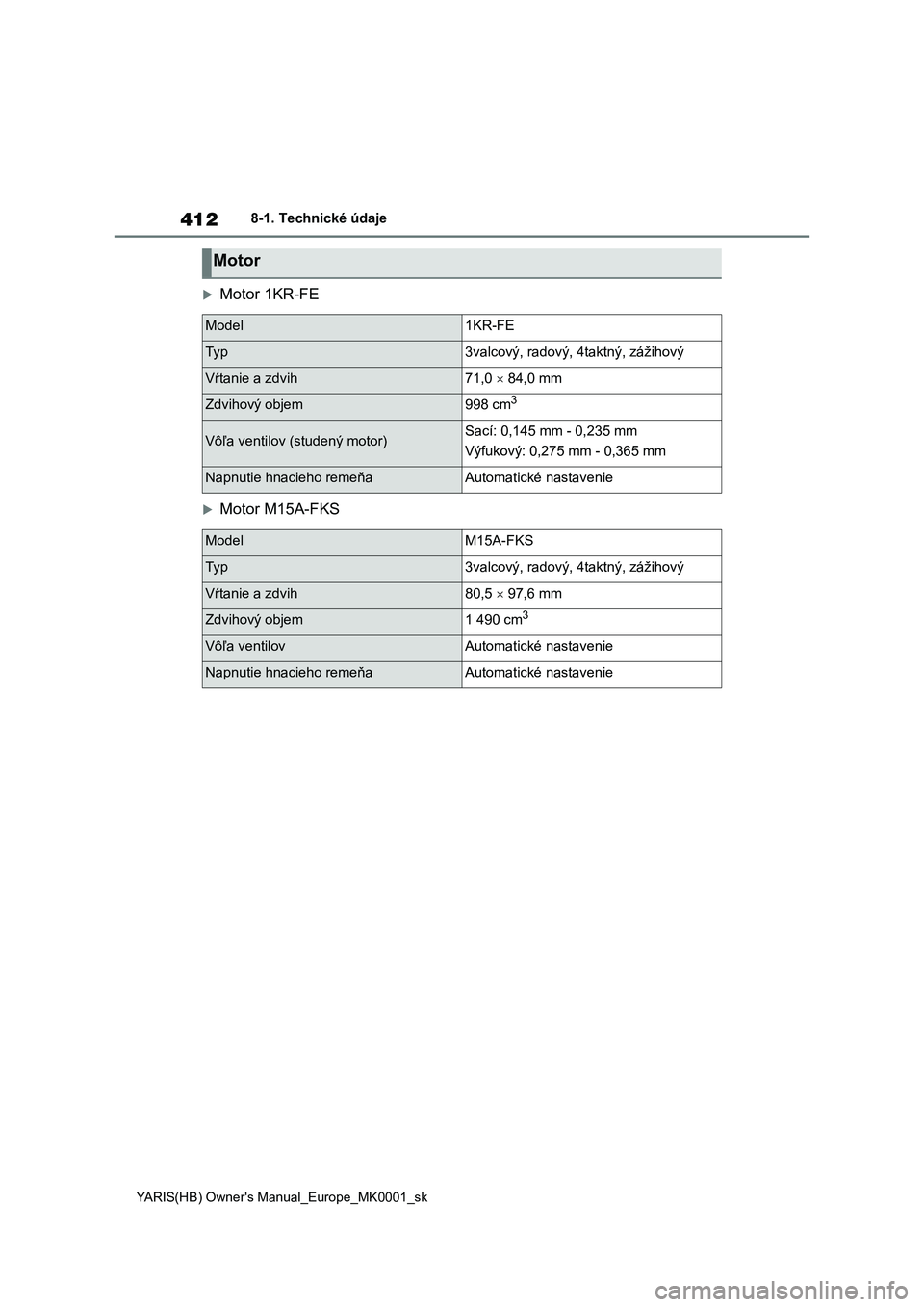

Page 412 of 568

412
YARIS(HB) Owner's Manual_Europe_MK0001_sk
8-1. Technické údaje
Motor 1KR-FE
Motor M15A-FKS
Motor
Model1KR-FE
Ty p3valcový, radový, 4taktný, zážihový
Vŕtanie a zdvih71,0 84,0 mm
Zdvihový objem998 cm3
Vôľa ventilov (studený motor)Sací: 0,145 mm - 0,235 mm
Výfukový: 0,275 mm - 0,365 mm
Napnutie hnacieho remeňaAutomatické nastavenie
ModelM15A-FKS
Ty p3valcový, radový, 4taktný, zážihový
Vŕtanie a zdvih80,5 97,6 mm
Zdvihový objem1 490 cm3
Vôľa ventilovAutomatické nastavenie
Napnutie hnacieho remeňaAutomatické nastavenie
Page 413 of 568
![TOYOTA YARIS HATCHBACK 2021 Návod na použitie (in Slovakian) 413
8
YARIS(HB) Owner's Manual_Europe_MK0001_sk
8-1. Technické údaje
Technické údaje vozidla
■Objem oleja (Vypustenie a na-
plnenie [Menovitý*])
*: Objem motorového oleja je referenč-
TOYOTA YARIS HATCHBACK 2021 Návod na použitie (in Slovakian) 413
8
YARIS(HB) Owner's Manual_Europe_MK0001_sk
8-1. Technické údaje
Technické údaje vozidla
■Objem oleja (Vypustenie a na-
plnenie [Menovitý*])
*: Objem motorového oleja je referenč-](/img/14/68825/w960_68825-412.png)
413
8
YARIS(HB) Owner's Manual_Europe_MK0001_sk
8-1. Technické údaje
Technické údaje vozidla
■Objem oleja (Vypustenie a na-
plnenie [Menovitý*])
*: Objem motorového oleja je referenč-
né množstvo, ktoré sa používa pri vý-
mene motorového oleja. Zahrejte a vypnite motor, počkajte dlhšie ako
5 minút a skontrolujte hladinu oleja na
odmerke.
■Voľba motorového oleja
Benzínový motor
Vo vašom vozidle je použitý olej
"Toyota Genuine Motor Oil". Toyota
odporúča používať schválený olej
"Toyota Genuine Motor Oil". Môžete
použiť tiež iný mot orový olej rovna-
kej kvality.
Trieda oleja:
0W-16:
Viacrozsahový motorový olej API
triedy SN "Resource-Conserving"
alebo SN PLUS "Resource-Con-
serving", alebo ILSAC
0W-20 a 5W-30:
Viacrozsahový motorový olej API
triedy SL "Energy-Conserving", SM
"Energy-Conserving", SN "Resour-
ce-Conserving" a lebo SN PLUS
"Resource-Conserving", alebo ILSAC
Palivo
Typ paliva
Keď nájdete tieto typy palivových štítkov
na čerpacej stanici , použite iba palivo s jedným z nasledujúcich štítkov.
Oblasť EU:
Iba bezolovnatý benzín odpovedajúci
Európskej norme EN228
Mimo oblasť EU:
Iba bezolovnatý benzín
Oktánové číslo
Motor 1KR-FE
95 alebo vyššie
Motor M15A-FKS 95 alebo vyššie
Objem palivovej nádrže
(Menovitý)
Vozidlá bez zadného stierača 40,0 litrov
Vozidlá so zadným stieračom
42,0 litrov
Systém mazania
S filtrom
Motor 1KR-FE
2,8 litra
Motor M15A-FKS
3,4 litra
Bez filtra
Motor 1KR-FE
2.5 litra
Motor M15A-FKS
3,2 litra

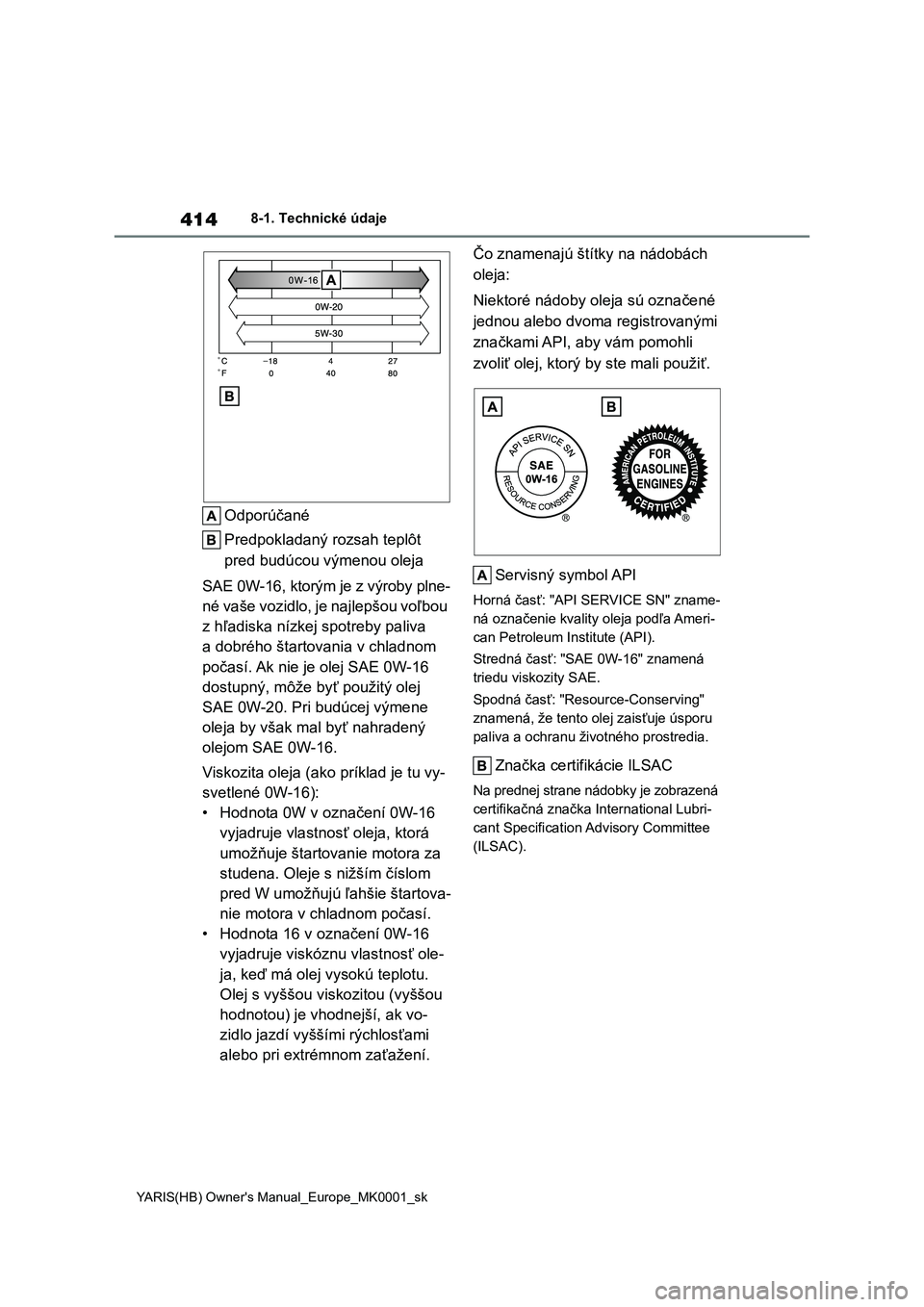

Page 414 of 568

414
YARIS(HB) Owner's Manual_Europe_MK0001_sk
8-1. Technické údaje
Odporúčané
Predpokladaný rozsah teplôt
pred budúcou výmenou oleja
SAE 0W-16, ktorým je z výroby plne-
né vaše vozidlo, je najlepšou voľbou
z hľadiska nízkej spotreby paliva
a dobrého štartovania v chladnom
počasí. Ak nie je olej SAE 0W-16
dostupný, môže byť použitý olej
SAE 0W-20. Pri budúcej výmene
oleja by však mal byť nahradený
olejom SAE 0W-16.
Viskozita oleja (ak o príklad je tu vy-
svetlené 0W-16):
• Hodnota 0W v označení 0W-16
vyjadruje vlastnosť oleja, ktorá
umožňuje štartovanie motora za
studena. Oleje s nižším číslom
pred W umožňujú ľahšie štartova-
nie motora v chladnom počasí.
• Hodnota 16 v označení 0W-16
vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu.
Olej s vyššou viskozitou (vyššou
hodnotou) je vhodnejší, ak vo-
zidlo jazdí vyššími rýchlosťami
alebo pri extrémnom zaťažení.
Čo znamenajú štítky na nádobách
oleja:
Niektoré nádoby oleja sú označené
jednou alebo dvoma registrovanými
značkami API, aby vám pomohli
zvoliť olej, ktorý b y ste mali použiť.
Servisný symbol API
Horná časť: "API SERVICE SN" zname-
ná označenie kvality oleja podľa Ameri-
can Petroleum Institute (API).
Stredná časť: "SAE 0W-16" znamená
triedu viskozity SAE.
Spodná časť: "Resource-Conserving"
znamená, že tento olej zaisťuje úsporu
paliva a ochranu živo tného prostredia.
Značka certifikácie ILSAC
Na prednej strane nádobky je zobrazená
certifikačná značka International Lubri-
cant Specification Advisory Committee
(ILSAC).

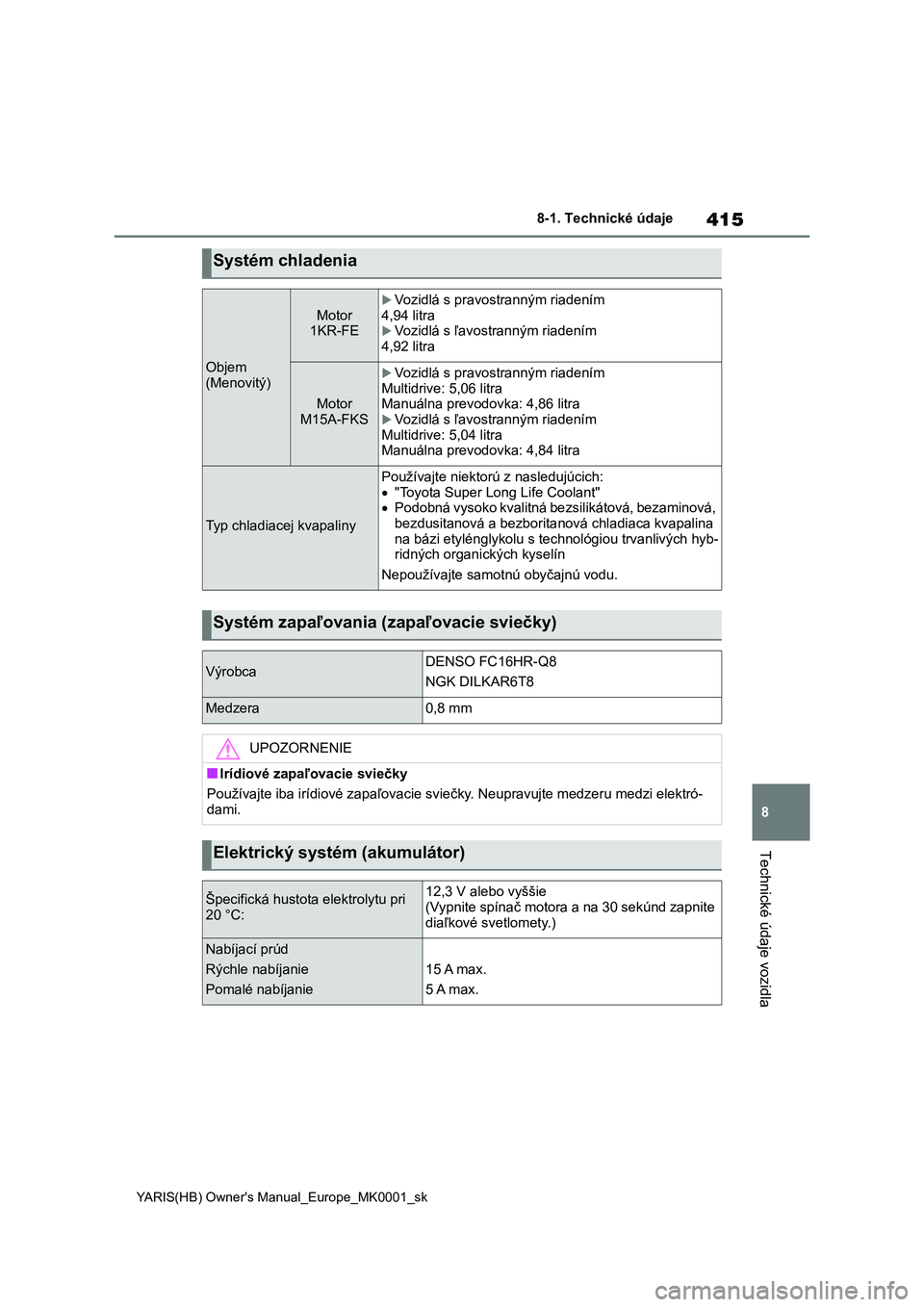

Page 415 of 568

415
8
YARIS(HB) Owner's Manual_Europe_MK0001_sk
8-1. Technické údaje
Technické údaje vozidla
Systém chladenia
Objem
(Menovitý)
Motor 1KR-FE
Vozidlá s pravostranným riadením
4,94 litraVozidlá s ľavostranným riadením
4,92 litra
Motor M15A-FKS
Vozidlá s pravostranným riadením
Multidrive: 5,06 litra
Manuálna prevodovka: 4,86 litraVozidlá s ľavostranným riadením
Multidrive: 5,04 litra
Manuálna prevodovka: 4,84 litra
Typ chladiacej kvapaliny
Používajte niektorú z nasledujúcich:
"Toyota Super Long Life Coolant" Podobná vysoko kvalitná bezsilikátová, bezaminová,
bezdusitanová a bezborita nová chladiaca kvapalina
na bázi etylénglykolu s te chnológiou trvanlivých hyb- ridných organ ických kyselín
Nepoužívajte samotnú obyčajnú vodu.
Systém zapaľovania (zapaľovacie sviečky)
VýrobcaDENSO FC16HR-Q8
NGK DILKAR6T8
Medzera0,8 mm
UPOZORNENIE
■Irídiové zapaľovacie sviečky
Používajte iba irídiové zapaľovac ie sviečky. Neupravujte medzeru medzi elektró-
dami.
Elektrický systém (akumulátor)
Špecifická hustota elektrolytu pri
20 °C:
12,3 V alebo vyššie
(Vypnite spínač motora a na 30 sekúnd zapnite diaľkové svetlomety.)
Nabíjací prúd
Rýchle nabíjanie
Pomalé nabíjanie
15 A max.
5 A max.

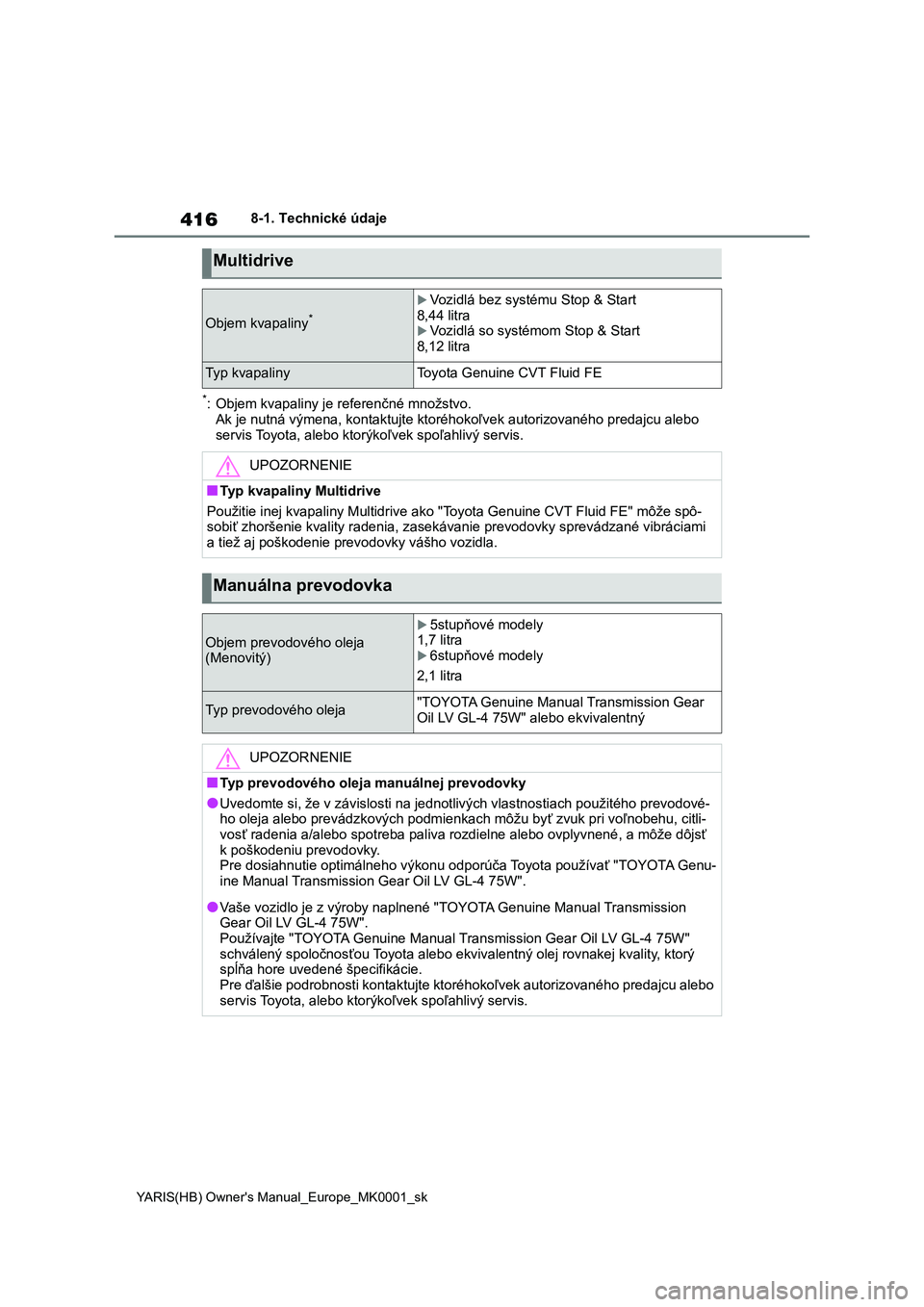

Page 416 of 568

416
YARIS(HB) Owner's Manual_Europe_MK0001_sk
8-1. Technické údaje
*: Objem kvapaliny je referenčné množstvo. Ak je nutná výmena, k ontaktujte ktoréhokoľvek autorizovaného predajcu alebo
servis Toyota, alebo ktorýk oľvek spoľahlivý servis.
Multidrive
Objem kvapaliny*
Vozidlá bez systému Stop & Start
8,44 litraVozidlá so systé mom Stop & Start
8,12 litra
Typ kvapalinyToyota Genuine CVT Fluid FE
UPOZORNENIE
■Typ kvapaliny Multidrive
Použitie inej kvapaliny Multidrive ako "Toyota Genuine CVT Fluid FE" môže spô- sobiť zhoršenie kvali ty radenia, zasekávanie prevodovky sprevádzané vibráciami
a tiež aj poškodenie pr evodovky vášho vozidla.
Manuálna prevodovka
Objem prevodového oleja
(Menovitý)
5stupňové modely
1,7 litra
6stupňové modely
2,1 litra
Typ prevodového oleja"TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W" alebo ekvivalentný
UPOZORNENIE
■Typ prevodového oleja manuálnej prevodovky
●Uvedomte si, že v závislosti na jednotlivých vlastnostiach použitého prevodové-
ho oleja alebo prevádzkových podm ienkach môžu byť zvuk pri voľnobehu, citli- vosť radenia a/alebo spotreba paliva rozdielne alebo ovplyvnené, a môže dôjsť
k poškodeniu prevodovky.
Pre dosiahnutie optimálneho výkonu odporúča Toyota používať "TOYOTA Genu- ine Manual Transmission Gear Oil LV GL-4 75W".
●Vaše vozidlo je z výroby naplnené "TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W".
Používajte "TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W"
schválený spoločnosťou Toyota alebo ekvivalentný olej rovnakej kvality, ktorý spĺňa hore uvedené špecifikácie.
Pre ďalšie podrobnosti kontaktujte ktoréhokoľvek autorizovaného predajcu alebo
servis Toyota, alebo ktorýko ľvek spoľahlivý servis.

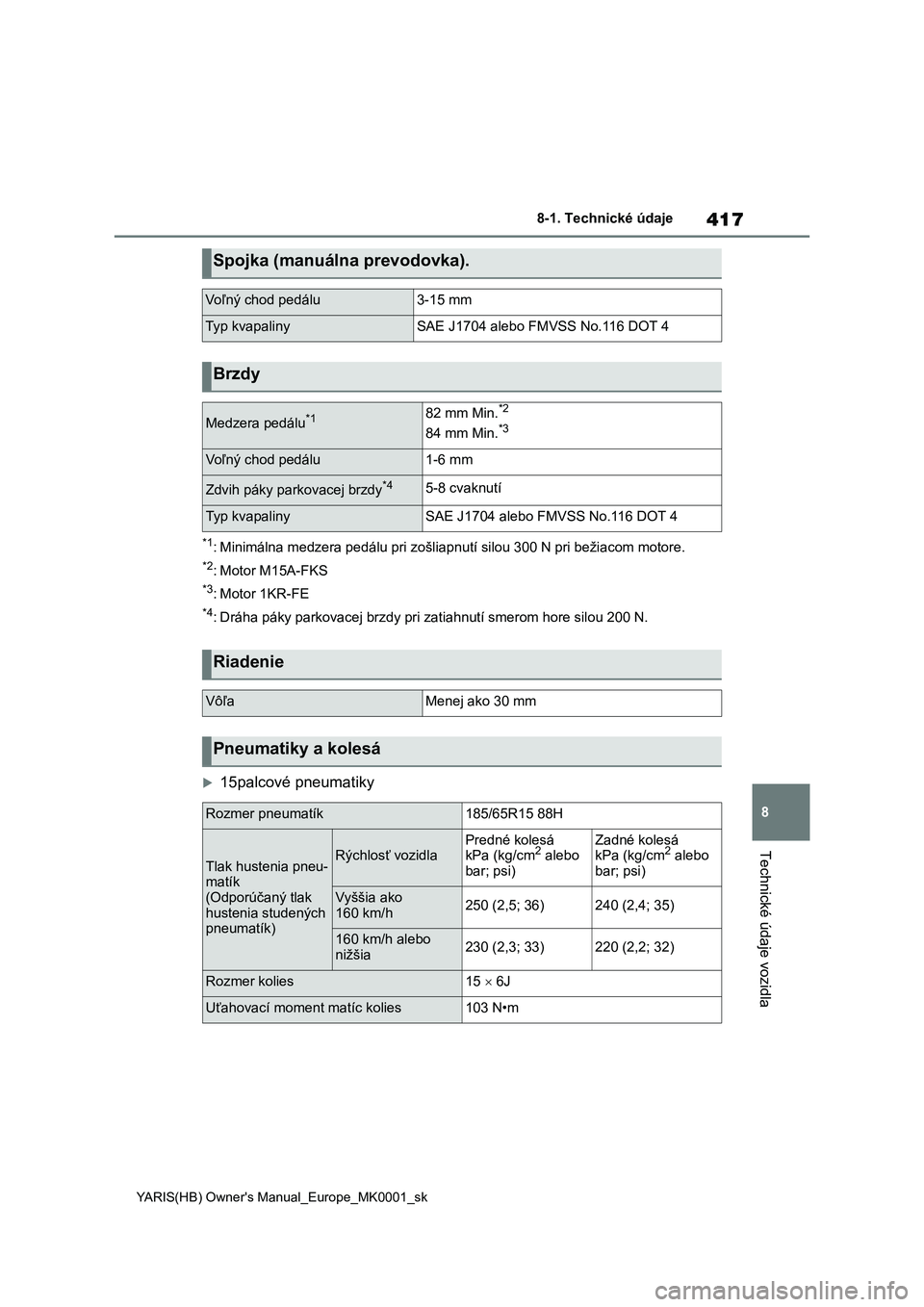

Page 417 of 568

417
8
YARIS(HB) Owner's Manual_Europe_MK0001_sk
8-1. Technické údaje
Technické údaje vozidla
*1: Minimálna medzera pedálu pri zošliapnutí silou 300 N pri bežiacom motore.
*2: Motor M15A-FKS
*3: Motor 1KR-FE
*4: Dráha páky parkovacej brzdy pri zatiahnutí smerom hore silou 200 N.
15palcové pneumatiky
Spojka (manuálna prevodovka).
Voľný chod pedálu3-15 mm
Typ kvapalinySAE J1704 alebo FMVSS No.116 DOT 4
Brzdy
Medzera pedálu*182 mm Min.*2
84 mm Min.*3
Voľný chod pedálu1-6 mm
Zdvih páky parkovacej brzdy*45-8 cvaknutí
Typ kvapalinySAE J1704 alebo FMVSS No.116 DOT 4
Riadenie
VôľaMenej ako 30 mm
Pneumatiky a kolesá
Rozmer pneumatík185/65R15 88H
Tlak hustenia pneu-
matík
(Odporúčaný tlak
hustenia studených
pneumatík)Rýchlosť vozidla
Predné kolesá
kPa (kg/cm2 alebo
bar; psi)
Zadné kolesá
kPa (kg/cm2 alebo
bar; psi)
Vyššia ako
160 km/h250 (2,5; 36)240 (2,4; 35)
160 km/h alebo
nižšia230 (2,3; 33)220 (2,2; 32)
Rozmer kolies15 6J
Uťahovací moment matíc kolies103 N•m

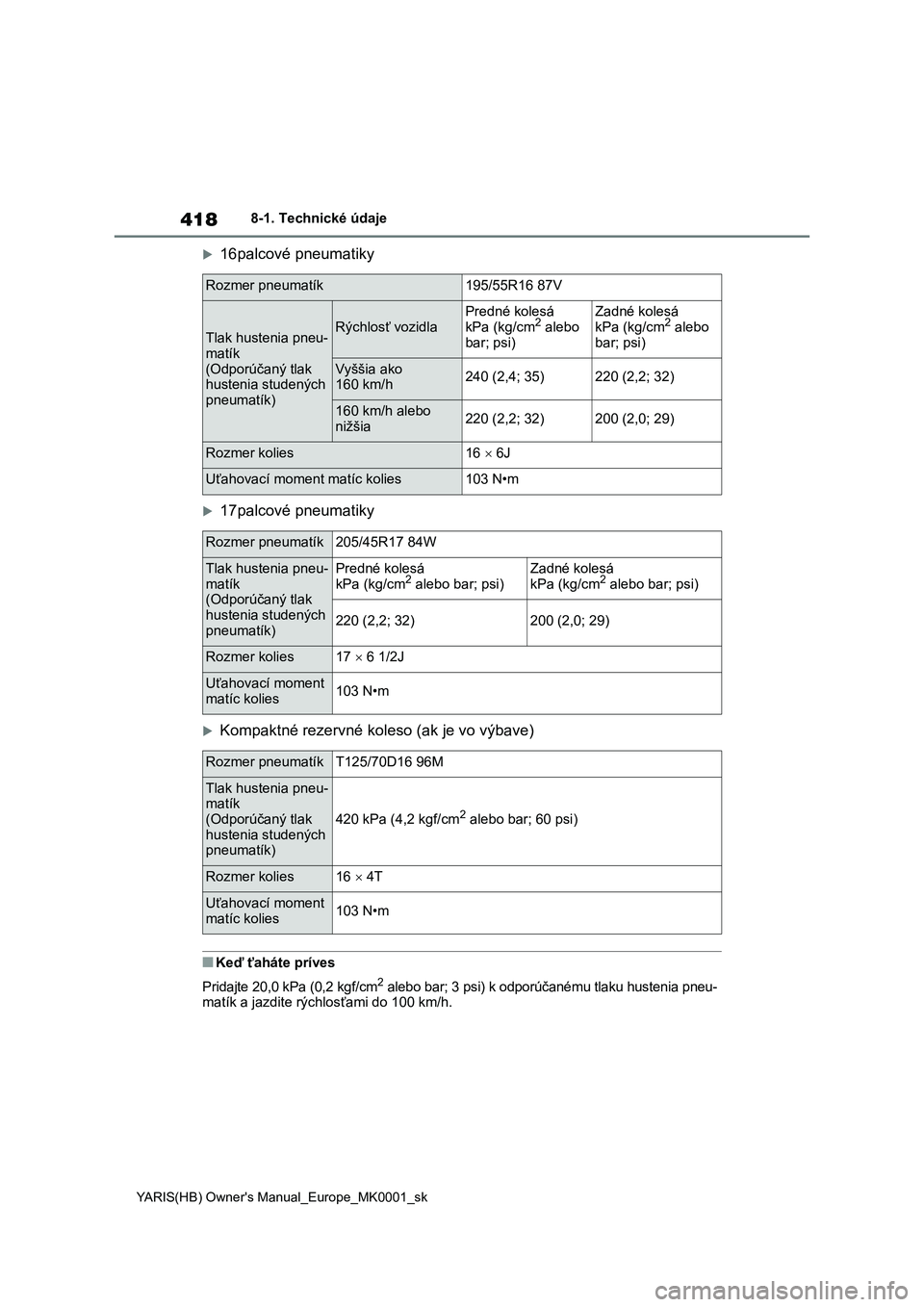

Page 418 of 568

418
YARIS(HB) Owner's Manual_Europe_MK0001_sk
8-1. Technické údaje
16palcové pneumatiky
17palcové pneumatiky
Kompaktné rezervné koleso (ak je vo výbave)
■Keď ťaháte príves
Pridajte 20,0 kPa (0,2 kgf/cm
2 alebo bar; 3 psi) k odporúčanému tlaku hustenia pneu-
matík a jazdite rýchlosťami do 100 km/h.
Rozmer pneumatík195/55R16 87V
Tlak hustenia pneu-
matík
(Odporúčaný tlak
hustenia studených
pneumatík)Rýchlosť vozidla
Predné kolesá
kPa (kg/cm2 alebo
bar; psi)
Zadné kolesá
kPa (kg/cm2 alebo
bar; psi)
Vyššia ako
160 km/h240 (2,4; 35)220 (2,2; 32)
160 km/h alebo
nižšia220 (2,2; 32)200 (2,0; 29)
Rozmer kolies16 6J
Uťahovací moment matíc kolies103 N•m
Rozmer pneumatík205/45R17 84W
Tlak hustenia pneu-
matík
(Odporúčaný tlak
hustenia studených
pneumatík)Predné kolesá
kPa (kg/cm2 alebo bar; psi)
Zadné kolesá
kPa (kg/cm2 alebo bar; psi)
220 (2,2; 32)200 (2,0; 29)
Rozmer kolies17 6 1/2J
Uťahovací moment
matíc kolies103 N•m
Rozmer pneumatíkT125/70D16 96M
Tlak hustenia pneu-
matík
(Odporúčaný tlak
hustenia studených
pneumatík)
420 kPa (4,2 kgf/cm2 alebo bar; 60 psi)
Rozmer kolies16 4T
Uťahovací moment
matíc kolies103 N•m

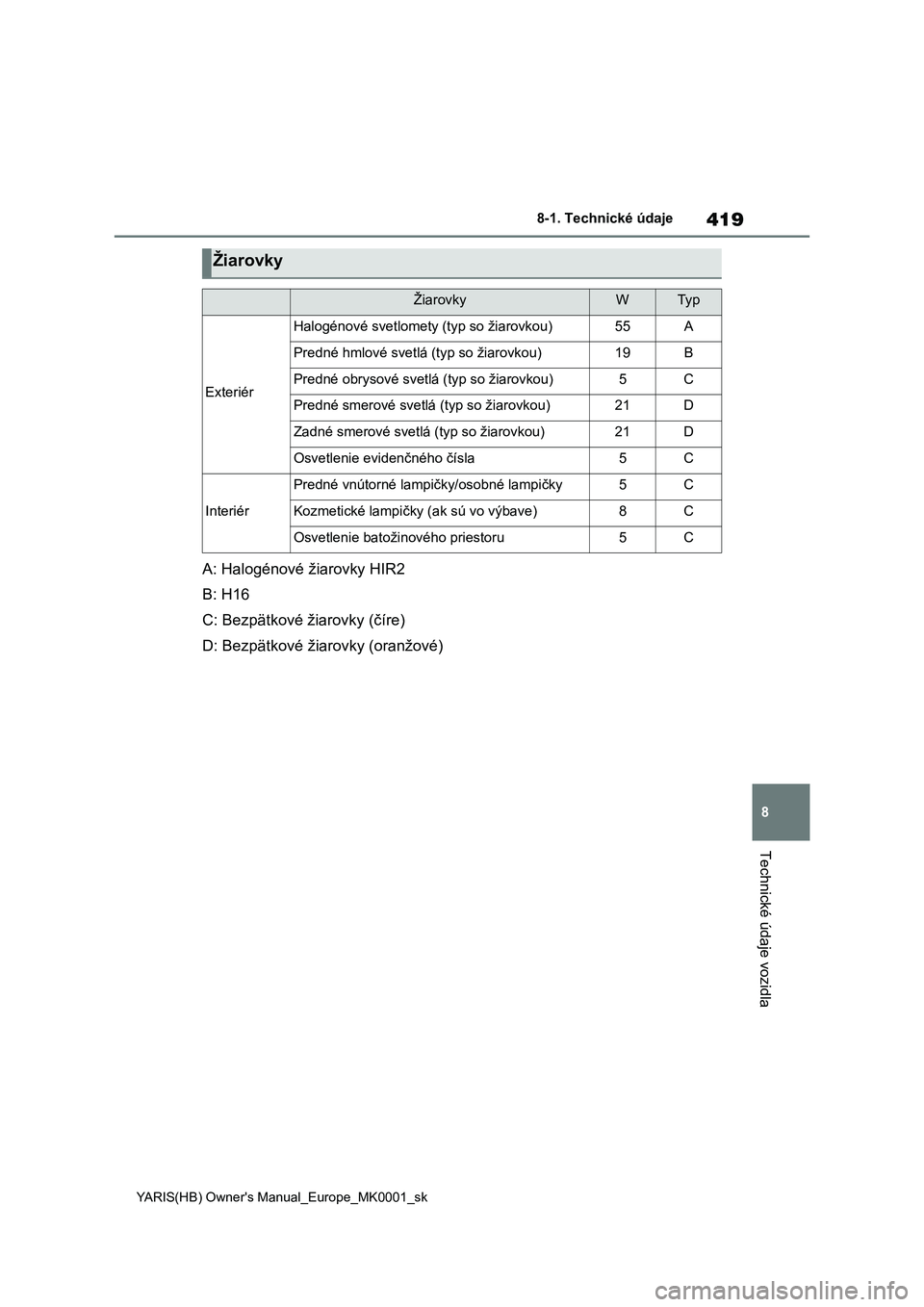

Page 419 of 568

419
8
YARIS(HB) Owner's Manual_Europe_MK0001_sk
8-1. Technické údaje
Technické údaje vozidla
A: Halogénové žiarovky HIR2
B: H16
C: Bezpätkové žiarovky (číre)
D: Bezpätkové žiarovky (oranžové)
Žiarovky
ŽiarovkyWTy p
Exteriér
Halogénové svetlomety (typ so žiarovkou)55A
Predné hmlové svetlá (typ so žiarovkou)19B
Predné obrysové svetlá (typ so žiarovkou)5C
Predné smerové svetlá (typ so žiarovkou)21D
Zadné smerové svetlá (typ so žiarovkou)21D
Osvetlenie evidenčného čísla5C
Interiér
Predné vnútorné lampičky/osobné lampičky5C
Kozmetické lampičky (ak sú vo výbave)8C
Osvetlenie batožinového priestoru5C

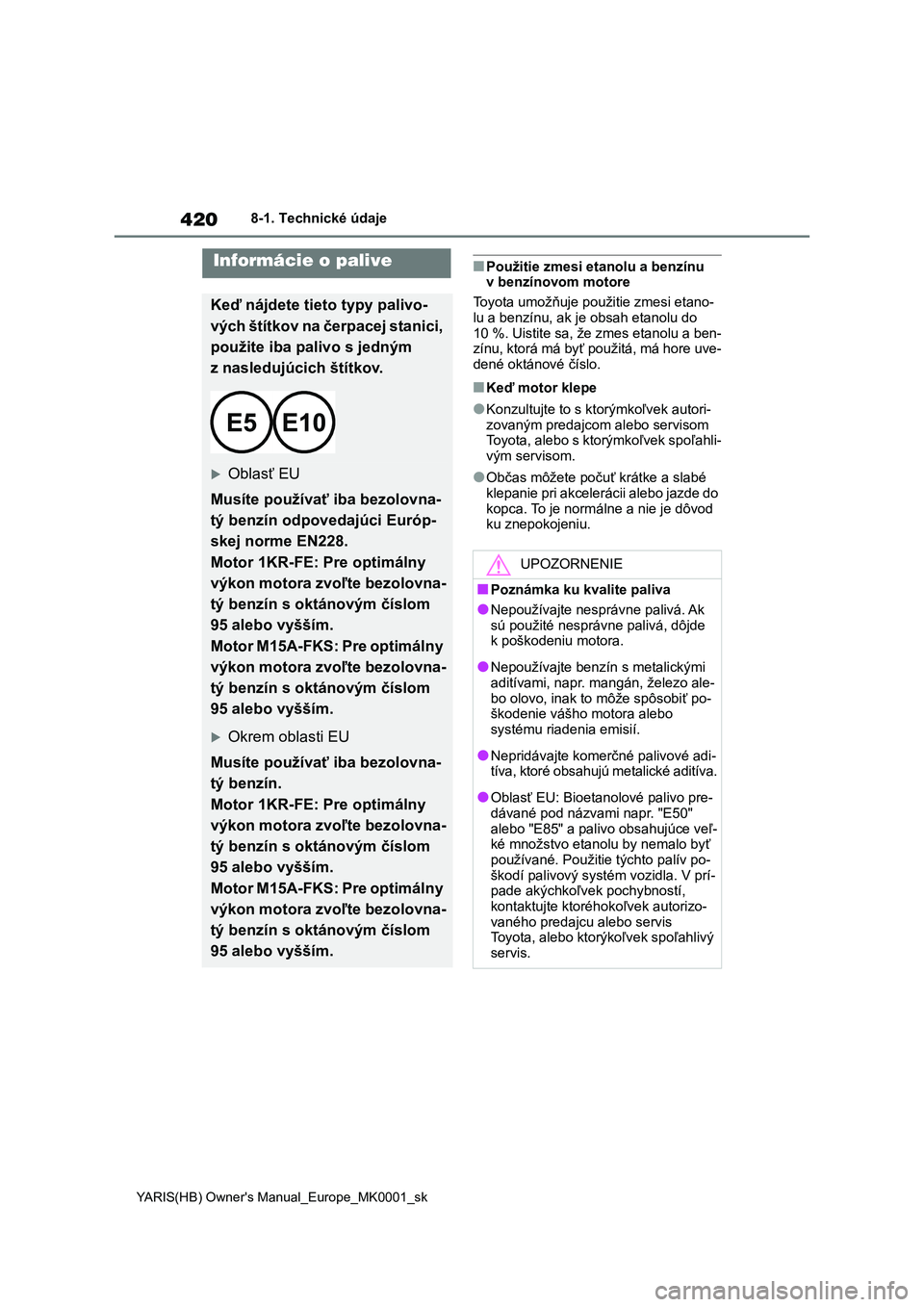

Page 420 of 568

420
YARIS(HB) Owner's Manual_Europe_MK0001_sk
8-1. Technické údaje
■Použitie zmesi etanolu a benzínu v benzínovom motore
Toyota umožňuje použitie zmesi etano-
lu a benzínu, ak je obsah etanolu do 10 %. Uistite sa, že zmes etanolu a ben-
zínu, ktorá má byť použitá, má hore uve-
dené oktánové číslo.
■Keď motor klepe
●Konzultujte to s k torýmkoľvek autori-
zovaným predajcom alebo servisom Toyota, alebo s ktorýmkoľvek spoľahli-
vým servisom.
●Občas môžete počuť krátke a slabé
klepanie pri akcelerácii alebo jazde do
kopca. To je normál ne a nie je dôvod ku znepokojeniu.
Informácie o palive
Keď nájdete tieto typy palivo-
vých štítkov na čerpacej stanici,
použite iba palivo s jedným
z nasledujúcich štítkov.
Oblasť EU
Musíte používať iba bezolovna-
tý benzín odpovedajúci Európ-
skej norme EN228.
Motor 1KR-FE: Pre optimálny
výkon motora zvoľte bezolovna-
tý benzín s oktánovým číslom
95 alebo vyšším.
Motor M15A-FKS: Pre optimálny
výkon motora zvoľte bezolovna-
tý benzín s oktánovým číslom
95 alebo vyšším.
Okrem oblasti EU
Musíte používať iba bezolovna-
tý benzín.
Motor 1KR-FE: Pre optimálny
výkon motora zvoľte bezolovna-
tý benzín s oktánovým číslom
95 alebo vyšším.
Motor M15A-FKS: Pre optimálny
výkon motora zvoľte bezolovna-
tý benzín s oktánovým číslom
95 alebo vyšším.
UPOZORNENIE
■Poznámka ku kvalite paliva
●Nepoužívajte nesprávne palivá. Ak
sú použité nesprávne palivá, dôjde k poškodeniu motora.
●Nepoužívajte ben zín s metalickými aditívami, napr. mangán, železo ale-
bo olovo, inak to môže spôsobiť po-
škodenie vášho motora alebo systému riadenia emisií.
●Nepridávajte komerčné palivové adi-tíva, ktoré obsahujú metalické aditíva.
●Oblasť EU: Bioetanolové palivo pre-dávané pod názvami napr. "E50"
alebo "E85" a palivo obsahujúce veľ-
ké množstvo etanolu by nemalo byť používané. Použitie týchto palív po-
škodí palivový systém vozidla. V prí-
pade akýchkoľvek pochybností, kontaktujte ktoréhokoľvek autorizo-
vaného predajcu alebo servis
Toyota, alebo ktorýkoľvek spoľahlivý servis.
