TOYOTA YARIS HATCHBACK 2021 Návod na použití (in Czech)

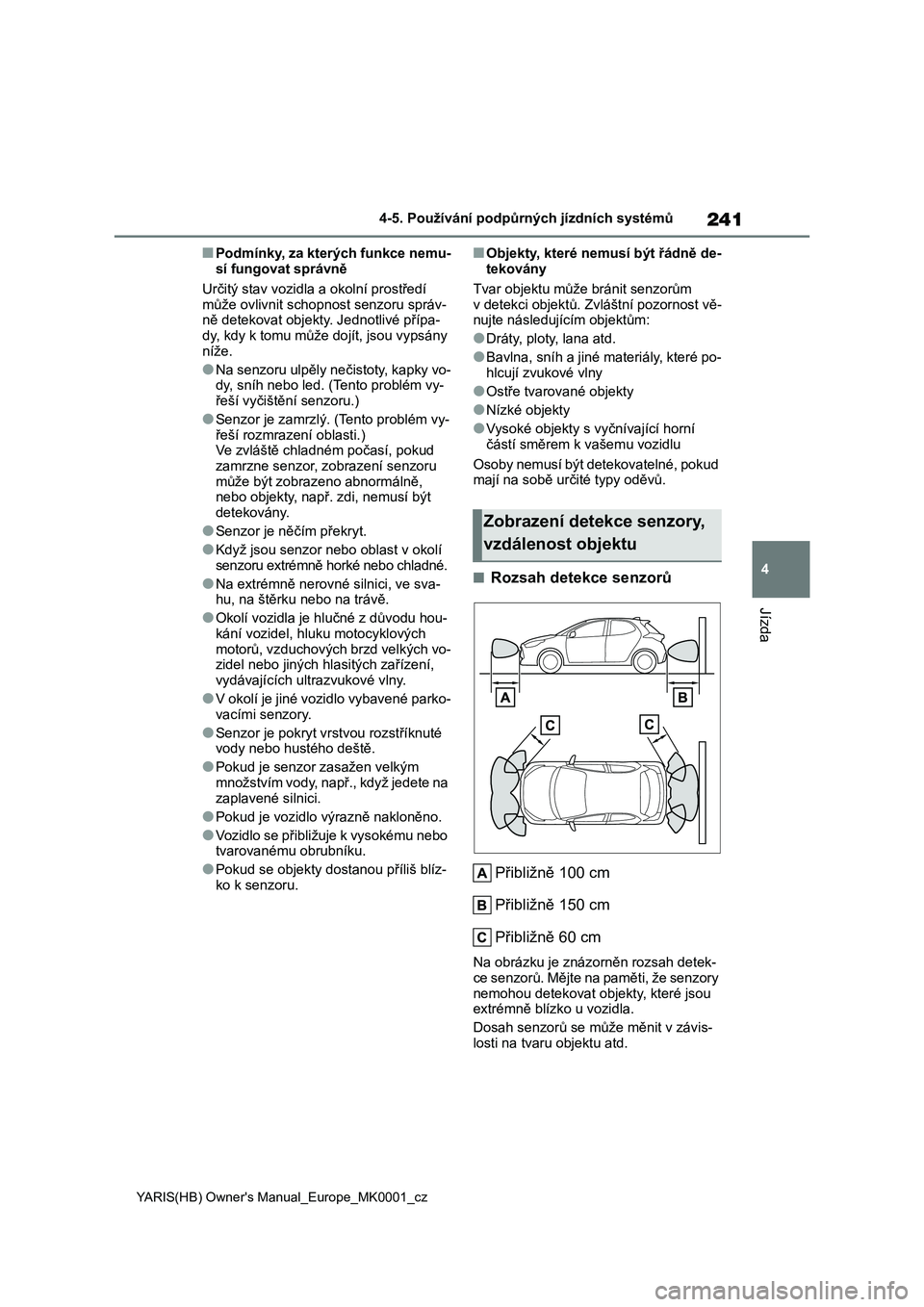

241
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
Jízda
■Podmínky, za kterých funkce nemu-
sí fungovat správně
Určitý stav vozidla a okolní prostředí
může ovlivnit schopnost senzoru správ-
ně detekovat objekty . Jednotlivé přípa- dy, kdy k tomu může do jít, jsou vypsány
níže.
●Na senzoru ulpěly nečistoty, kapky vo-
dy, sníh nebo led. (Tento problém vy- řeší vyčištění senzoru.)
●Senzor je zamrzlý. (Tento problém vy-
řeší rozmrazení oblasti.)
Ve zvláště chladném počasí, pokud zamrzne senzor, zobrazení senzoru
může být zobrazeno abnormálně,
nebo objekty, např. zdi, nemusí být detekovány.
●Senzor je něčím překryt.
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné.
●Na extrémně nerov né silnici, ve sva-
hu, na štěrku nebo na trávě.
●Okolí vozidla je hlučné z důvodu hou- kání vozidel, hl uku motocyklových
motorů, vzduchových brzd velkých vo-
zidel nebo jiných hla sitých zařízení, vydávajících ultrazvukové vlny.
●V okolí je jiné vozidlo vybavené parko-
vacími senzory.
●Senzor je pokryt vr stvou rozstříknuté
vody nebo hustého deště.
●Pokud je senzor zasažen velkým množstvím vody, např., když jedete na
zaplavené silnici.
●Pokud je vozidlo výrazně nakloněno.
●Vozidlo se přibližuje k vysokému nebo
tvarovanému obrubníku.
●Pokud se objekty dostanou příliš blíz- ko k senzoru.
■Objekty, které nemusí být řádně de-
tekovány
Tvar objektu může bránit senzorům
v detekci objektů. Zvláštní pozornost vě-
nujte následujícím objektům:
●Dráty, ploty, lana atd.
●Bavlna, sníh a jiné materiály, které po- hlcují zvukové vlny
●Ostře tvarované objekty
●Nízké objekty
●Vysoké objekty s vyčnívající horní
částí směrem k vašemu vozidlu
Osoby nemusí být detekovatelné, pokud mají na sobě určité typy oděvů.
■Rozsah detekce senzorů
Přibližně 100 cm
Přibližně 150 cm
Přibližně 60 cm
Na obrázku je znáz orněn rozsah detek- ce senzorů. Mějte na paměti, že senzory
nemohou detekovat o bjekty, které jsou
extrémně blízko u vozidla.
Dosah senzorů se m ůže měnit v závis- losti na tvaru objektu atd.
Zobrazení detekce senzory,
vzdálenost objektu

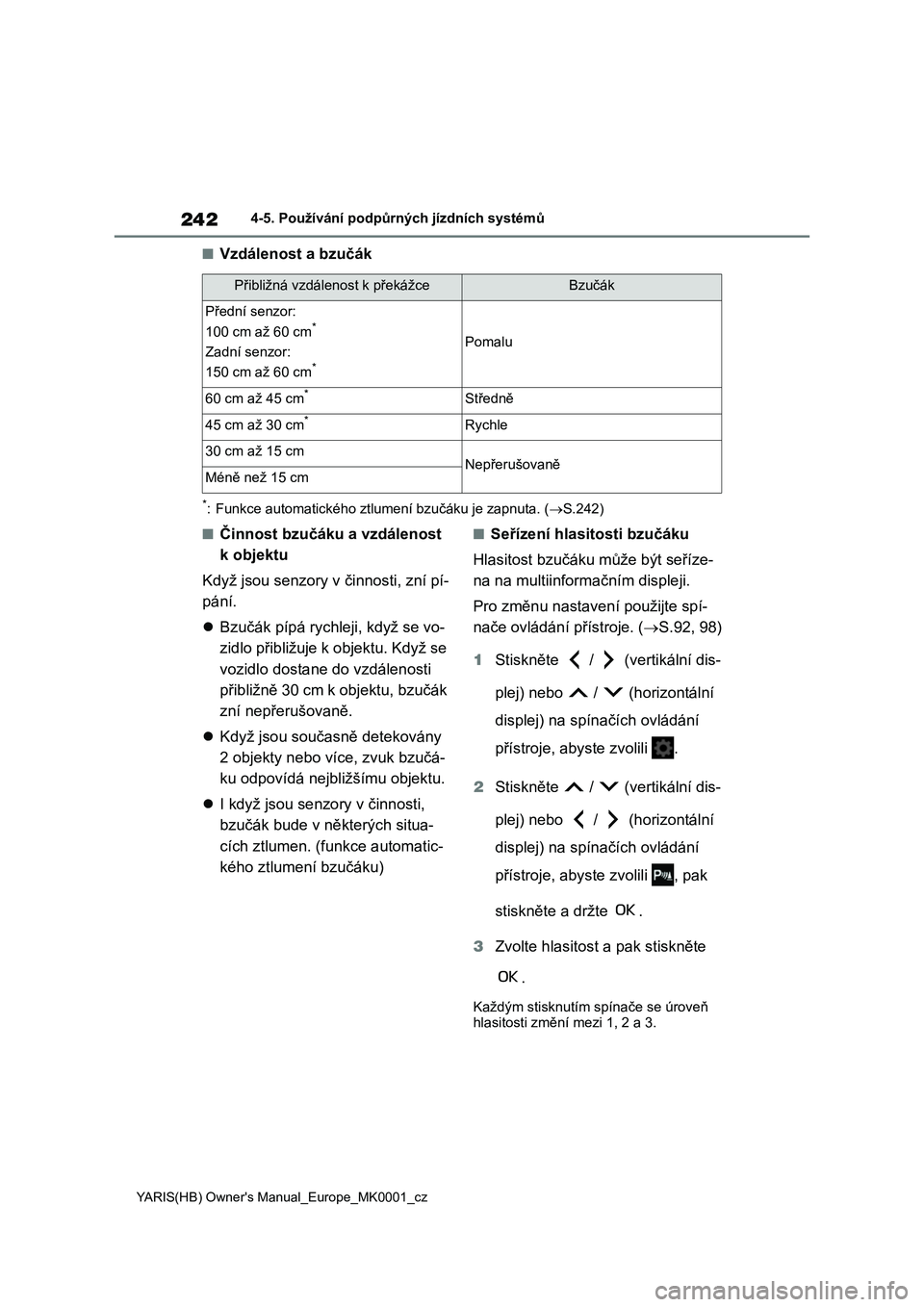

242
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
■Vzdálenost a bzučák
*: Funkce automatického ztlumení bzučáku je zapnuta. (S.242)
■Činnost bzučáku a vzdálenost
k objektu
Když jsou senzory v činnosti, zní pí-
pání.
 Bzučák pípá rychleji, když se vo-
zidlo přibližuje k objektu. Když se
vozidlo dostane do vzdálenosti
přibližně 30 cm k objektu, bzučák
zní nepřerušovaně.
 Když jsou současně detekovány
2 objekty nebo více, zvuk bzučá-
ku odpovídá nejbližšímu objektu.
 I když jsou senzory v činnosti,
bzučák bude v některých situa-
cích ztlumen. (funkce automatic-
kého ztlumení bzučáku)
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seříze-
na na multiinforma čním displeji.
Pro změnu nastavení použijte spí-
nače ovládání přístroje. ( S.92, 98)
1 Stiskněte / (vertikální dis-
plej) nebo / (horizontální
displej) na spínačích ovládání
přístroje, abyste zvolili .
2 Stiskněte / (vertikální dis-
plej) nebo / (horizontální
displej) na spínačích ovládání
přístroje, abyste zvolili , pak
stiskněte a držte .
3 Zvolte hlasitost a pak stiskněte
.
Každým stisknutím spínače se úroveň
hlasitosti změní mezi 1, 2 a 3.
Přibližná vzdálenost k překážceBzučák
Přední senzor:
100 cm až 60 cm*
Zadní senzor:
150 cm až 60 cm*
Pomalu
60 cm až 45 cm*Středně
45 cm až 30 cm*Rychle
30 cm až 15 cmNepřerušovaněMéně než 15 cm

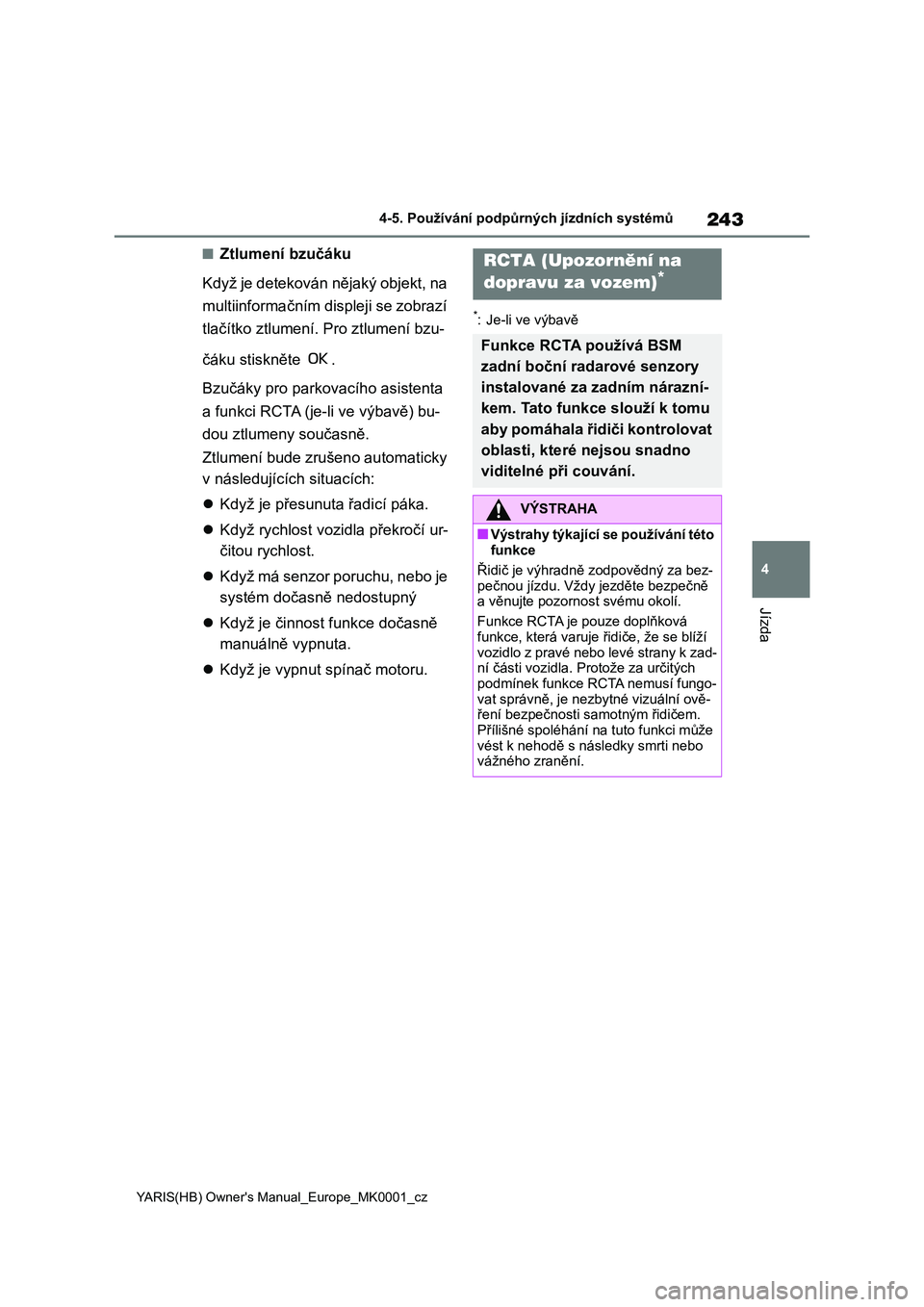

243
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
Jízda
■Ztlumení bzučáku
Když je detekován nějaký objekt, na
multiinformačním di spleji se zobrazí
tlačítko ztlumení. Pro ztlumení bzu-
čáku stiskněte .
Bzučáky pro parko vacího asistenta
a funkci RCTA (je-li ve výbavě) bu-
dou ztlumeny současně.
Ztlumení bude zrušeno automaticky
v následujících situacích:
 Když je přesunuta řadicí páka.
 Když rychlost vozidla překročí ur-
čitou rychlost.
 Když má senzor poruchu, nebo je
systém dočasně nedostupný
 Když je činnost funkce dočasně
manuálně vypnuta.
 Když je vypnut spínač motoru.
*: Je-li ve výbavě
RCTA (Upozornění na
dopravu za vozem)*
Funkce RCTA používá BSM
zadní boční radarové senzory
instalované za zadním nárazní-
kem. Tato funkce slouží k tomu
aby pomáhala řid iči kontrolovat
oblasti, které nejsou snadno
viditelné při couvání.
VÝSTRAHA
■Výstrahy týkající se používání této funkce
Řidič je výhradně zodpovědný za bez-
pečnou jízdu. Vždy jezděte bezpečně a věnujte pozorno st svému okolí.
Funkce RCTA je pouze doplňková
funkce, která varuje ř idiče, že se blíží vozidlo z pravé nebo levé strany k zad-
ní části vozidla. Protože za určitých
podmínek funkce RCTA nemusí fungo- vat správně, je nezbytné vizuální ově-
ření bezpečnosti samotným řidičem.
Přílišné spoléhání na tuto funkci může vést k nehodě s ná sledky smrti nebo
vážného zranění.

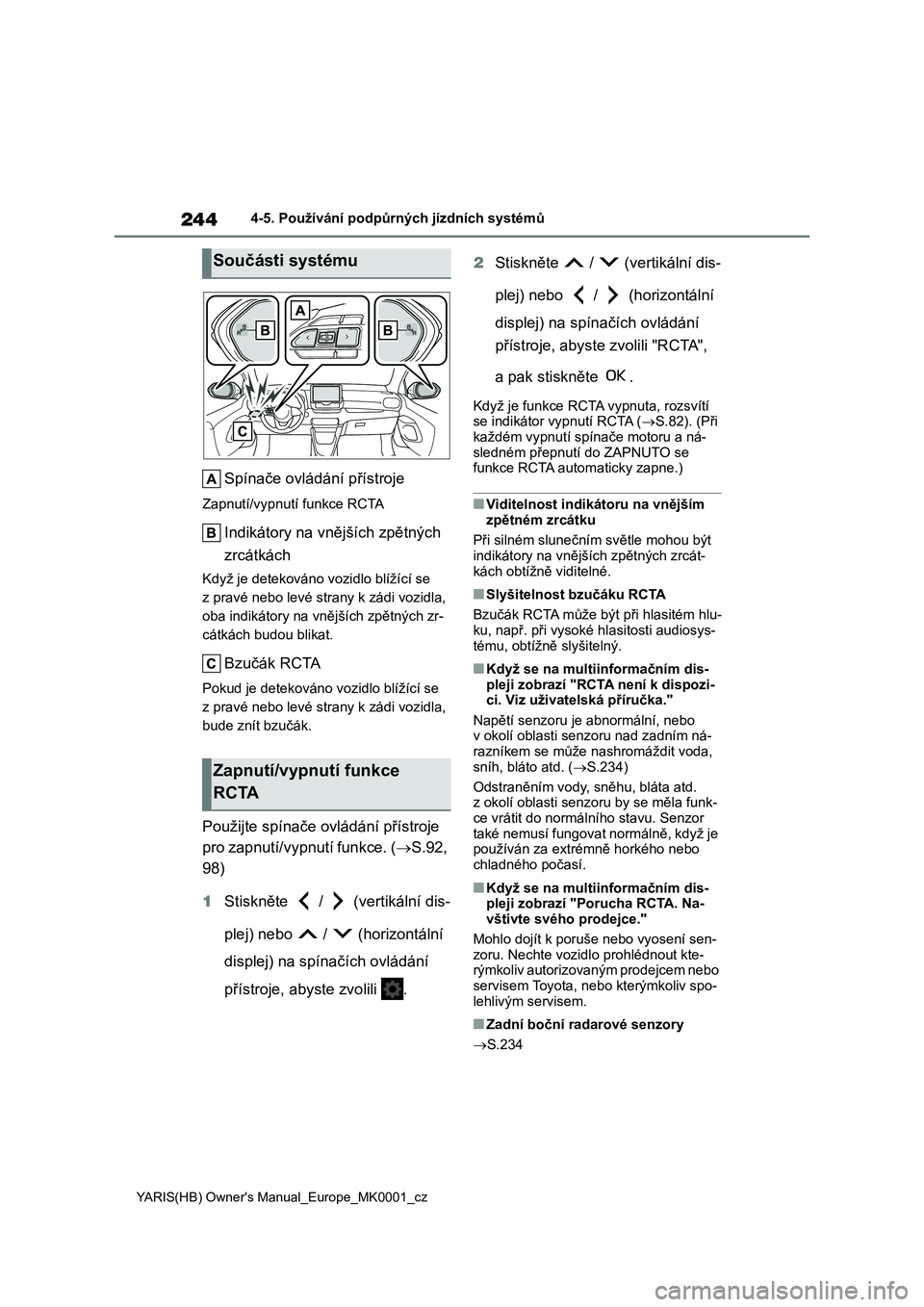

244
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
Spínače ovládání přístroje
Zapnutí/vypnutí funkce RCTA
Indikátory na vnějších zpětných
zrcátkách
Když je detekováno v ozidlo blížící se
z pravé nebo levé str any k zádi vozidla,
oba indikátory na vnějších zpětných zr-
cátkách budou blikat.
Bzučák RCTA
Pokud je detekováno vozidlo blížící se
z pravé nebo levé str any k zádi vozidla,
bude znít bzučák.
Použijte spínače ov ládání přístroje
pro zapnutí/vypnutí funkce. ( S.92,
98)
1 Stiskněte / (vertikální dis-
plej) nebo / (horizontální
displej) na spí načích ovládání
přístroje, abyste zvolili .
2 Stiskněte / (vertikální dis-
plej) nebo / (horizontální
displej) na spínačích ovládání
přístroje, abyste zvolili "RCTA",
a pak stiskněte .
Když je funkce RCTA vypnuta, rozsvítí se indikátor vypnutí RCTA ( S.82). (Při
každém vypnutí spínače motoru a ná-
sledném přepnutí do ZAPNUTO se funkce RCTA automaticky zapne.)
■Viditelnost indikátoru na vnějším
zpětném zrcátku
Při silném slunečním světle mohou být indikátory na vnějších zpětných zrcát-
kách obtížně viditelné.
■Slyšitelnost bzučáku RCTA
Bzučák RCTA může být při hlasitém hlu- ku, např. při vysoké hlasitosti audiosys-
tému, obtížn ě slyšitelný.
■Když se na multiinformačním dis-
pleji zobrazí "RCTA není k dispozi- ci. Viz uživat elská příručka."
Napětí senzoru je abnormální, nebo
v okolí oblasti senzo ru nad zadním ná- razníkem se může nashromáždit voda,
sníh, bláto atd. ( S.234)
Odstraněním vody, sněhu, bláta atd. z okolí oblasti senzoru by se měla funk-
ce vrátit do normáln ího stavu. Senzor
také nemusí fungovat normálně, když je používán za extrémně horkého nebo
chladného počasí.
■Když se na multiinformačním dis-
pleji zobrazí "Porucha RCTA. Na- vštivte svého prodejce."
Mohlo dojít k poruše nebo vyosení sen-
zoru. Nechte vozidlo prohlédnout kte- rýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
■Zadní boční radarové senzory
 S.234
Součásti systému
Zapnutí/vypnutí funkce
RCTA

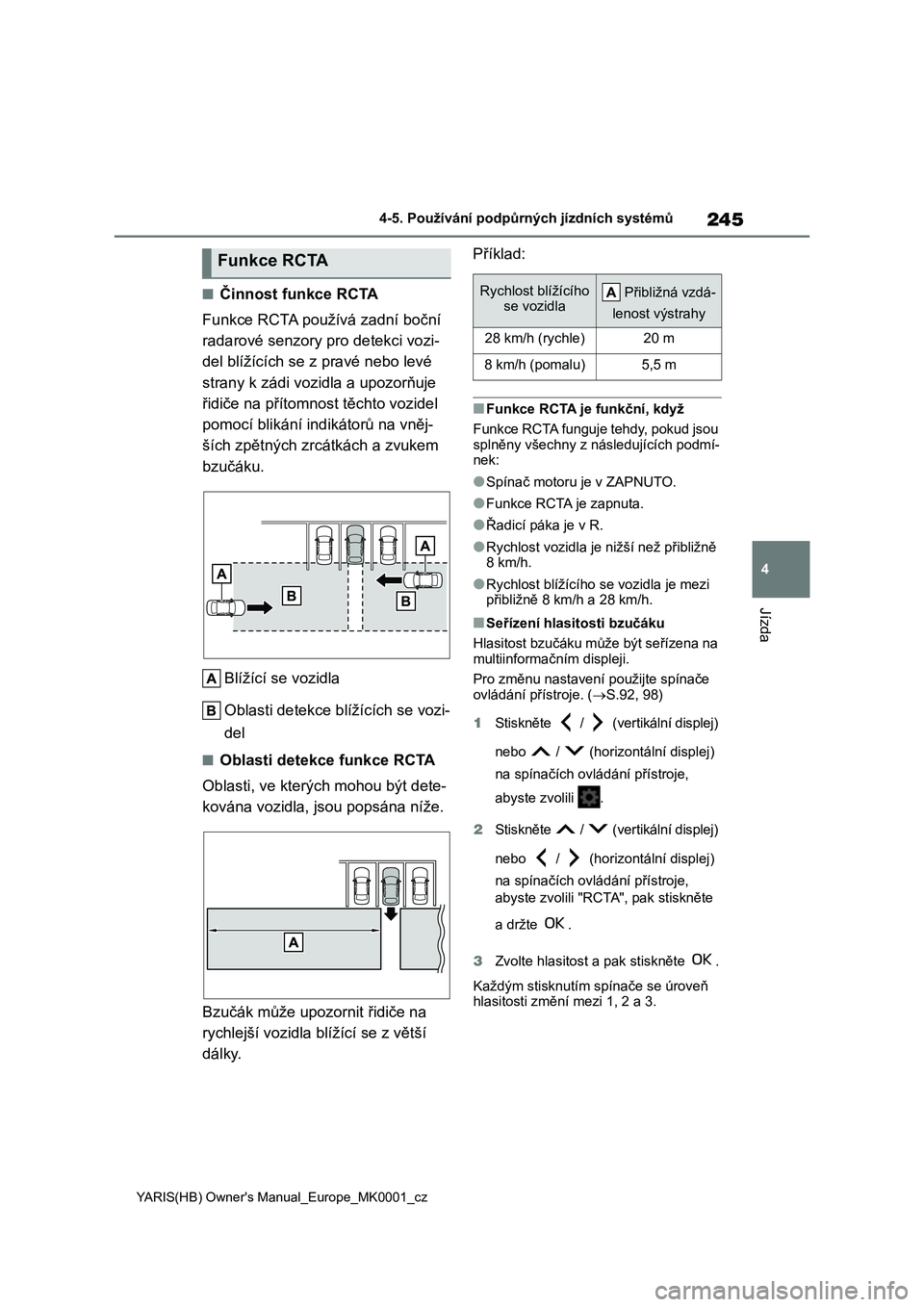

245
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
Jízda
■Činnost funkce RCTA
Funkce RCTA používá zadní boční
radarové senzory pro detekci vozi-
del blížících se z pravé nebo levé
strany k zádi vozidla a upozorňuje
řidiče na přítomnost těchto vozidel
pomocí blikání indikátorů na vněj-
ších zpětných zrcátkách a zvukem
bzučáku.
Blížící se vozidla
Oblasti detekce blížících se vozi-
del
■Oblasti detekce funkce RCTA
Oblasti, ve kterých mohou být dete-
kována vozidla, js ou popsána níže.
Bzučák může upozornit řidiče na
rychlejší vozidla blížící se z větší
dálky.
Příklad:
■Funkce RCTA je funkční, když
Funkce RCTA funguje tehdy, pokud jsou splněny všechny z následujících podmí-
nek:
●Spínač motoru je v ZAPNUTO.
●Funkce RCTA je zapnuta.
●Řadicí páka je v R.
●Rychlost vozidla je nižší než přibližně
8 km/h.
●Rychlost blížícího s e vozidla je mezi
přibližně 8 km/h a 28 km/h.
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seřízena na multiinformačním displeji.
Pro změnu nastaven í použijte spínače
ovládání přístroje. ( S.92, 98)
1 Stiskněte / (vertikální displej)
nebo / (horizontální displej)
na spínačích ovládání přístroje,
abyste zvolili .
2 Stiskněte / (vertikální displej)
nebo / (horizontální displej)
na spínačích ovládání přístroje,
abyste zvolili "RCTA", pak stiskněte
a držte .
3 Zvolte hlasitost a pak stiskněte .
Každým stisknutím spínače se úroveň hlasitosti změní mezi 1, 2 a 3.
Funkce RCTA
Rychlost blížícího
se vozidla Přibližná vzdá-
lenost výstrahy
28 km/h (rychle)20 m
8 km/h (pomalu)5,5 m

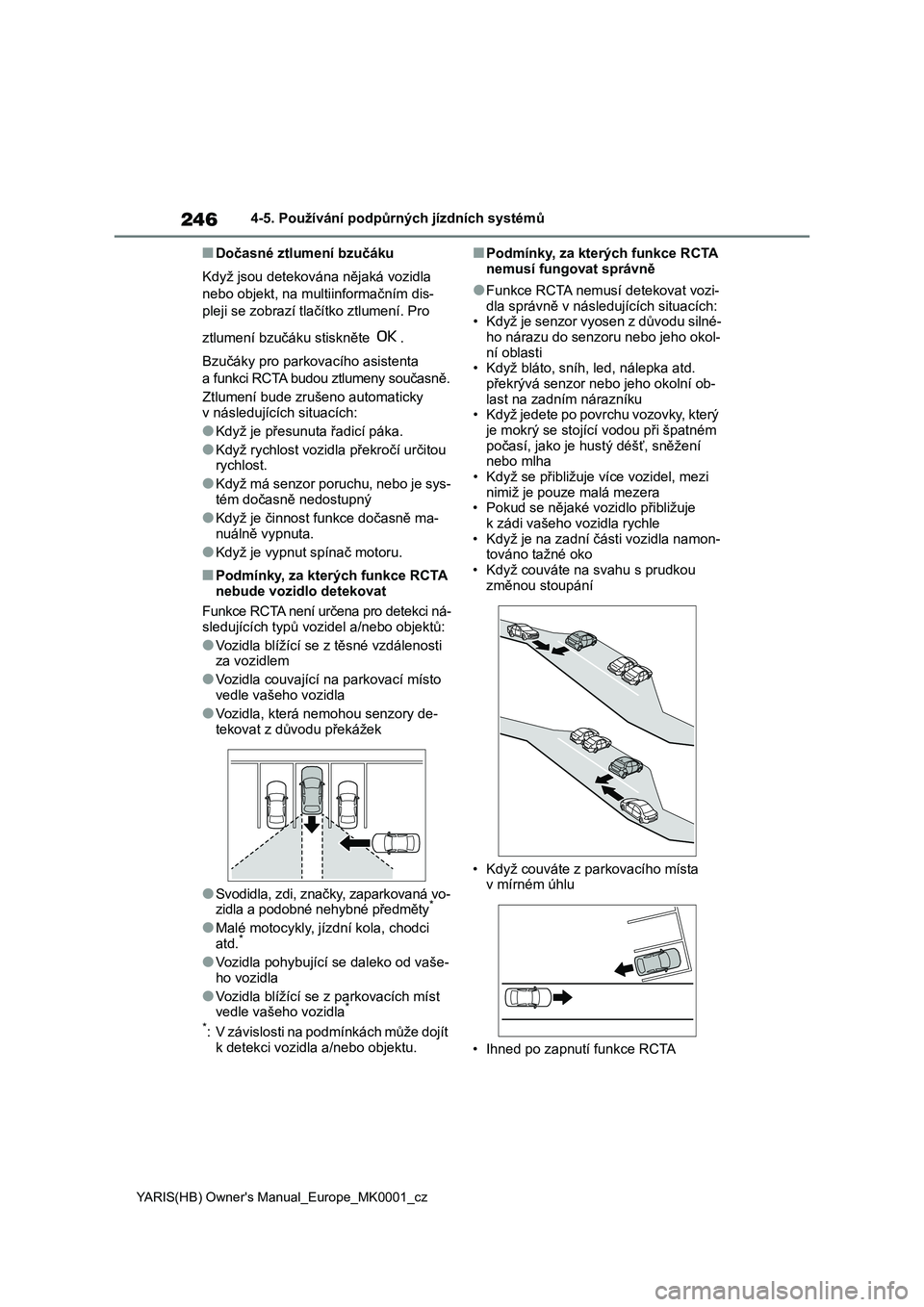

246
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
■Dočasné ztlumení bzučáku
Když jsou deteková na nějaká vozidla
nebo objekt, na multiinformačním dis-
pleji se zobrazí tlačítko ztlumení. Pro
ztlumení bzučáku stiskněte .
Bzučáky pro parkovacího asistenta
a funkci RCTA budou ztlumeny současně.
Ztlumení bude zrušeno automaticky
v následujících situacích:
●Když je přesunuta řadicí páka.
●Když rychlost vozidla překročí určitou
rychlost.
●Když má senzor poruchu, nebo je sys- tém dočasně nedostupný
●Když je činnost funkce dočasně ma-
nuálně vypnuta.
●Když je vypnut spínač motoru.
■Podmínky, za kterých funkce RCTA
nebude vozidlo detekovat
Funkce RCTA není určena pro detekci ná-
sledujících typů voz idel a/nebo objektů:
●Vozidla blížící se z těsné vzdálenosti
za vozidlem
●Vozidla couvající na parkovací místo vedle vašeho vozidla
●Vozidla, která nemohou senzory de-
tekovat z důvodu překážek
●Svodidla, zdi, značk y, zaparkovaná vo- zidla a podobné nehybné předměty*
●Malé motocykly, jíz dní kola, chodci
atd.*
●Vozidla pohybující se daleko od vaše-
ho vozidla
●Vozidla blížící se z parkovacích míst vedle vašeho vozidla*
*: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Podmínky, za kterých funkce RCTA
nemusí fungovat správně
●Funkce RCTA nemusí detekovat vozi-
dla správně v následujících situacích: • Když je senzor vyosen z důvodu silné-
ho nárazu do senzor u nebo jeho okol-
ní oblasti • Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo jeho okolní ob-
last na zadním nárazníku • Když jedete po povrchu vozovky, který
je mokrý se stojící vodou při špatném
počasí, jako je hustý déšť, sněžení nebo mlha
• Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera • Pokud se nějaké vozidlo přibližuje
k zádi vašeho vozidla rychle
• Když je na zadní čá sti vozidla namon- továno tažné oko
• Když couváte na svahu s prudkou
změnou stoupání
• Když couváte z parkovacího místa v mírném úhlu
• Ihned po zapnutí funkce RCTA

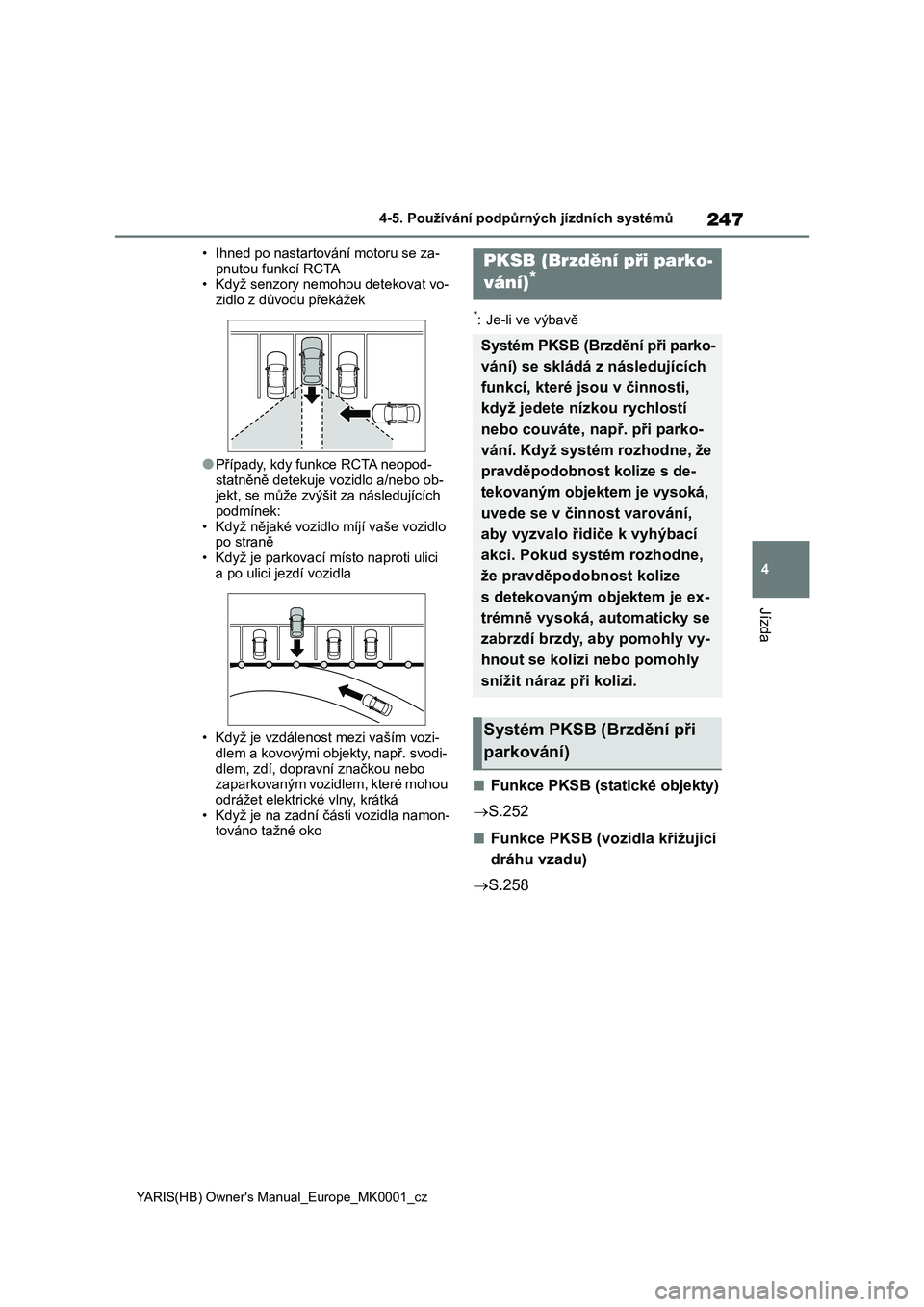

247
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
Jízda
• Ihned po nastartování motoru se za-
pnutou funkcí RCTA • Když senzory nemohou detekovat vo-
zidlo z důvodu překážek
●Případy, kdy funkce RCTA neopod-
statněně detekuje vozidlo a/nebo ob-
jekt, se může zvýšit za následujících podmínek:
• Když nějaké vozidlo míjí vaše vozidlo
po straně • Když je parkovací m ísto naproti ulici
a po ulici jezdí vozidla
• Když je vzdálenost mezi vaším vozi-
dlem a kovovými objekty, např. svodi-
dlem, zdí, dopravní značkou nebo zaparkovaným vozidlem, které mohou
odrážet elektrické vlny, krátká
• Když je na zadní čá sti vozidla namon- továno tažné oko
*: Je-li ve výbavě
■Funkce PKSB (statické objekty)
 S.252
■Funkce PKSB (vozidla křižující
dráhu vzadu)
 S.258
PKSB (Brzdění při parko-
vání)*
Systém PKSB (Brzdění při parko-
vání) se skládá z následujících
funkcí, které jsou v činnosti,
když jedete nízkou rychlostí
nebo couváte, např. při parko-
vání. Když systém rozhodne, že
pravděpodobnost kolize s de-
tekovaným objektem je vysoká,
uvede se v činnost varování,
aby vyzvalo řidi če k vyhýbací
akci. Pokud systém rozhodne,
že pravděpodobnost kolize
s detekovaným objektem je ex-
trémně vysoká, automaticky se
zabrzdí brzdy, aby pomohly vy-
hnout se kolizi nebo pomohly
snížit náraz při kolizi.
Systém PKSB (Brzdění při
parkování)

248
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů

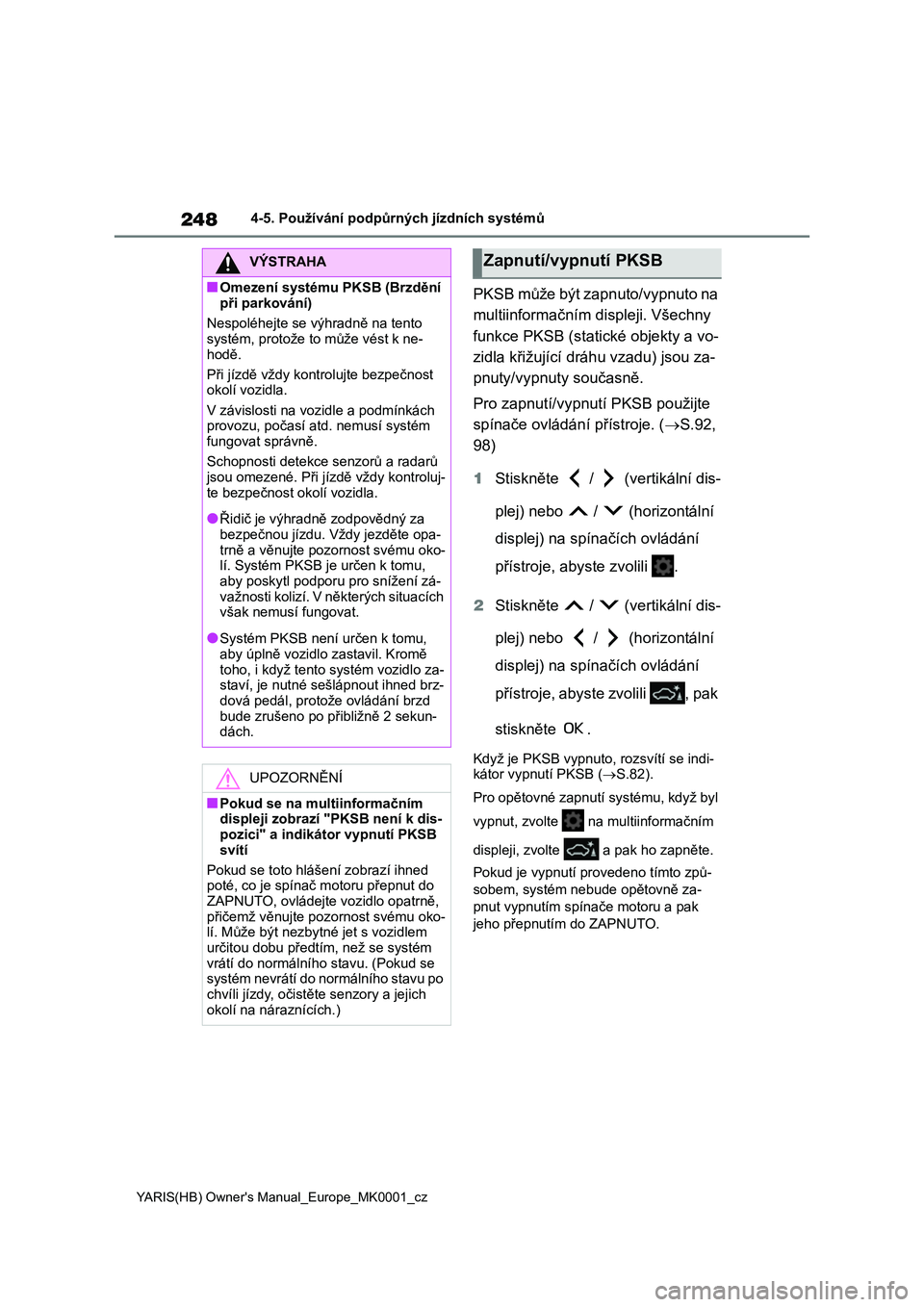

PKSB může být zapnuto/vypnuto na
multiinformačním di spleji. Všechny
funkce PKSB (statické objekty a vo-
zidla křižující dráhu vzadu) jsou za-
pnuty/vypnuty současně.
Pro zapnutí/vyp nutí PKSB použijte
spínače ovládání přístroje. ( S.92,
98)
1 Stiskněte / (vertikální dis-
plej) nebo / (horizontální
displej) na spínačích ovládání
přístroje, abyste zvolili .
2 Stiskněte / (vertikální dis-
plej) nebo / (horizontální
displej) na spínačích ovládání
přístroje, abyste zvolili , pak
stiskněte .
Když je PKSB vypnuto, rozsvítí se indi-
kátor vypnutí PKSB ( S.82).
Pro opětovné zapnutí systému, když byl
vypnut, zvolte na multiinformačním
displeji, zvolte a pak ho zapněte.
Pokud je vypnutí provedeno tímto způ-
sobem, systém nebude opětovně za-
pnut vypnutím spínače motoru a pak
jeho přepnutím do ZAPNUTO.
VÝSTRAHA
■Omezení systému PKSB (Brzdění
při parkování)
Nespoléhejte se výhradně na tento systém, protože to může vést k ne-
hodě.
Při jízdě vždy kontrolujte bezpečnost okolí vozidla.
V závislosti na vozi dle a podmínkách
provozu, počasí atd . nemusí systém
fungovat správně.
Schopnosti detekce senzorů a radarů
jsou omezené. Při jíz dě vždy kontroluj-
te bezpečnost okolí vozidla.
●Řidič je výhradně zodpovědný za
bezpečnou jízdu. Vždy jezděte opa- trně a věnujte pozornost svému oko-
lí. Systém PKSB je určen k tomu,
aby poskytl podporu pro snížení zá- važnosti kolizí. V některých situacích
však nemusí fungovat.
●Systém PKSB není určen k tomu,
aby úplně vozidlo zastavil. Kromě
toho, i když tento systém vozidlo za- staví, je nutné sešlápnout ihned brz-
dová pedál, proto že ovládání brzd
bude zrušeno po přibližně 2 sekun- dách.
UPOZORNĚNÍ
■Pokud se na multiinformačním
displeji zobrazí "PKSB není k dis- pozici" a indikát or vypnutí PKSB
svítí
Pokud se toto hlášení zobrazí ihned poté, co je spínač motoru přepnut do
ZAPNUTO, ovládejte vozidlo opatrně,
přičemž věnujte poz ornost svému oko- lí. Může být nezbytné jet s vozidlem
určitou dobu předtím , než se systém
vrátí do normálního stavu. (Pokud se systém nevrátí do normálního stavu po
chvíli jízdy, očistěte senzory a jejich
okolí na náraznících.)
Zapnutí/vypnutí PKSB

249
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
Jízda

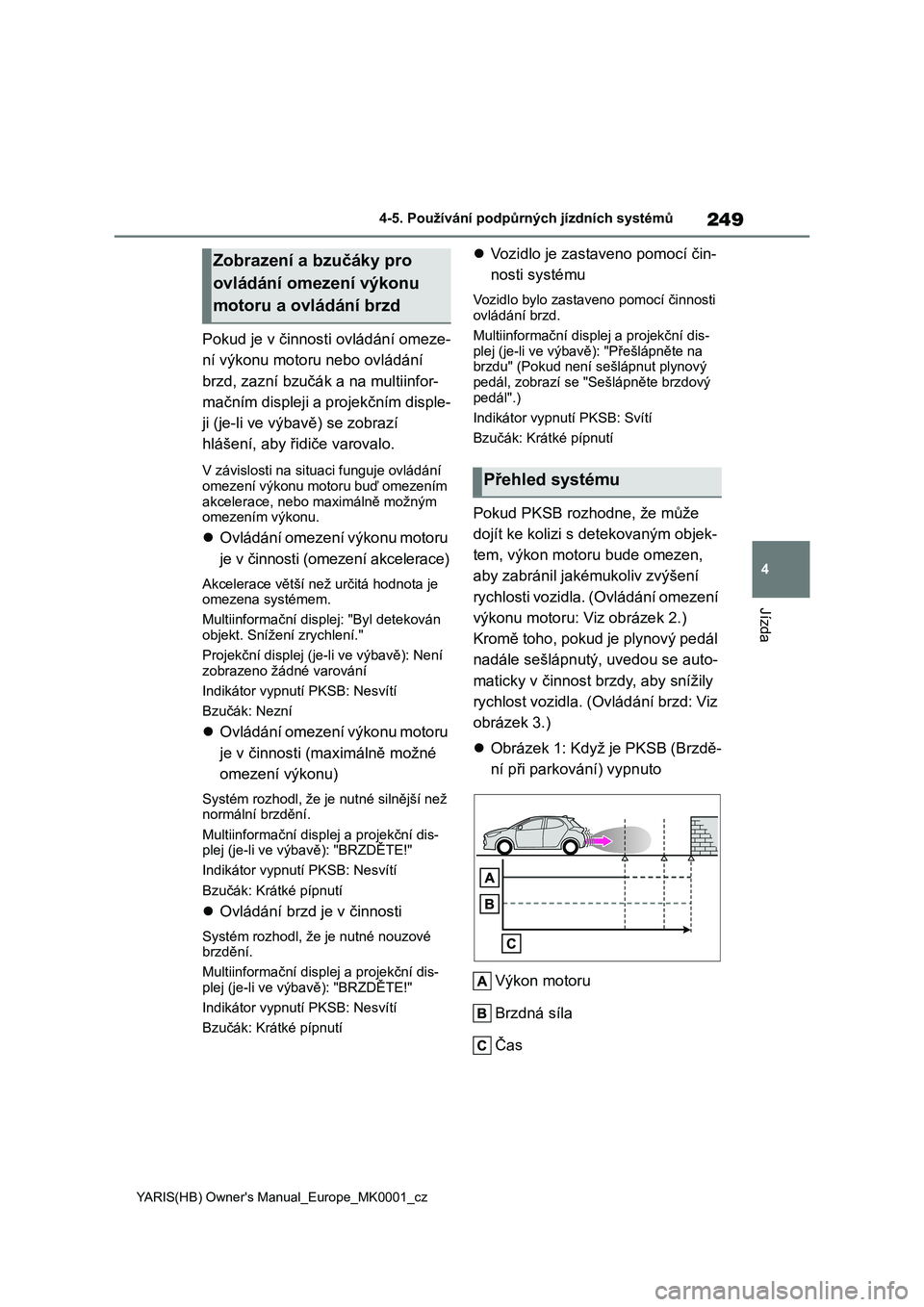

Pokud je v činnosti ovládání omeze-
ní výkonu motoru nebo ovládání
brzd, zazní bzučák a na multiinfor-
mačním displeji a projekčním disple-
ji (je-li ve výbavě) se zobrazí
hlášení, aby řidiče varovalo.
V závislosti na situ aci funguje ovládání
omezení výkonu motoru buď omezením
akcelerace, nebo ma ximálně možným omezením výkonu.
 Ovládání omezení výkonu motoru
je v činnosti (omezení akcelerace)
Akcelerace větší než určitá hodnota je
omezena systémem.
Multiinformační displej: "Byl detekován
objekt. Snížení zrychlení."
Projekční displej (je-li ve výbavě): Není zobrazeno žádné varování
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Nezní
 Ovládání omezení výkonu motoru
je v činnosti (maximálně možné
omezení výkonu)
Systém rozhodl, že je nutné silnější než
normální brzdění.
Multiinformační displ ej a projekční dis- plej (je-li ve výbavě): "BRZDĚTE!"
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Krátké pípnutí
 Ovládání brzd je v činnosti
Systém rozhodl, že je nutné nouzové brzdění.
Multiinformační displ ej a projekční dis-
plej (je-li ve výbavě): "BRZDĚTE!"
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Krátké pípnutí
 Vozidlo je zastaveno pomocí čin-
nosti systému
Vozidlo bylo zastaveno pomocí činnosti
ovládání brzd.
Multiinformační displej a projekční dis-
plej (je-li ve výbavě): "Přešlápněte na
brzdu" (Pokud není sešlápnut plynový pedál, zobrazí se "Sešlápněte brzdový
pedál".)
Indikátor vypnutí PKSB: Svítí
Bzučák: Krátké pípnutí
Pokud PKSB rozhodn e, že může
dojít ke kolizi s detekovaným objek-
tem, výkon motoru bude omezen,
aby zabránil jakémukoliv zvýšení
rychlosti vozidla. (Ovládání omezení
výkonu motoru: Viz obrázek 2.)
Kromě toho, pokud je plynový pedál
nadále sešlápnutý, uvedou se auto-
maticky v činnost brzdy, aby snížily
rychlost vozidla. (Ovládání brzd: Viz
obrázek 3.)
 Obrázek 1: Když je PKSB (Brzdě-
ní při parkování) vypnuto
Výkon motoru
Brzdná síla
Čas
Zobrazení a bzučáky pro
ovládání omezení výkonu
motoru a ovládání brzd
Přehled systému

250
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů

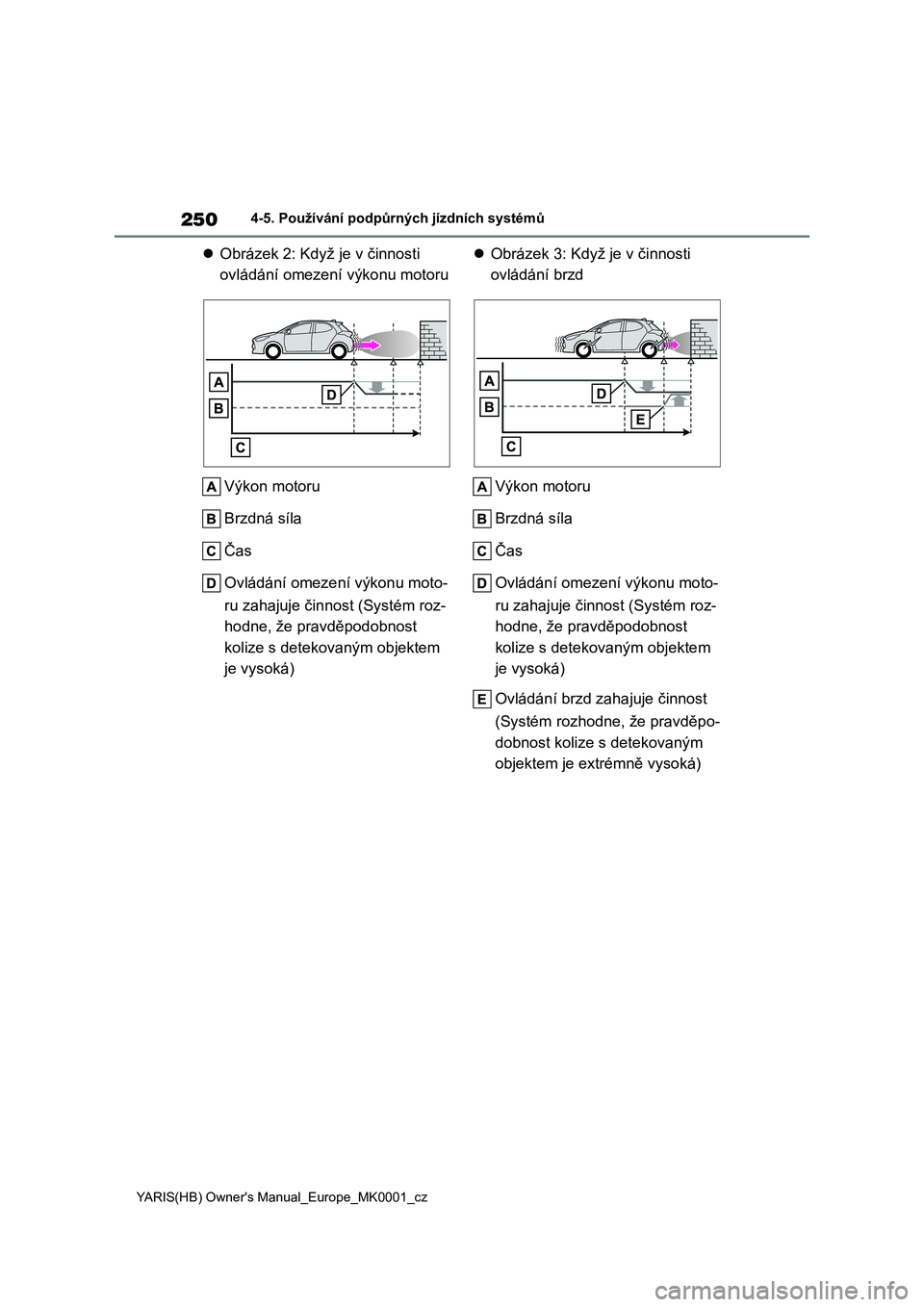

Obrázek 2: Když je v činnosti
ovládání omezení výkonu motoru
Výkon motoru
Brzdná síla
Čas
Ovládání omezení výkonu moto-
ru zahajuje činnost (Systém roz-
hodne, že pravděpodobnost
kolize s detekovaným objektem
je vysoká)
 Obrázek 3: Když je v činnosti
ovládání brzd
Výkon motoru
Brzdná síla
Čas
Ovládání omezení výkonu moto-
ru zahajuje činnost (Systém roz-
hodne, že pravděpodobnost
kolize s detekov aným objektem
je vysoká)
Ovládání brzd zahajuje činnost
(Systém rozhodne, že pravděpo-
dobnost kolize s detekovaným
objektem je extrémně vysoká)
