4-5. Používání podpůrných jízdních systémů
Jízda

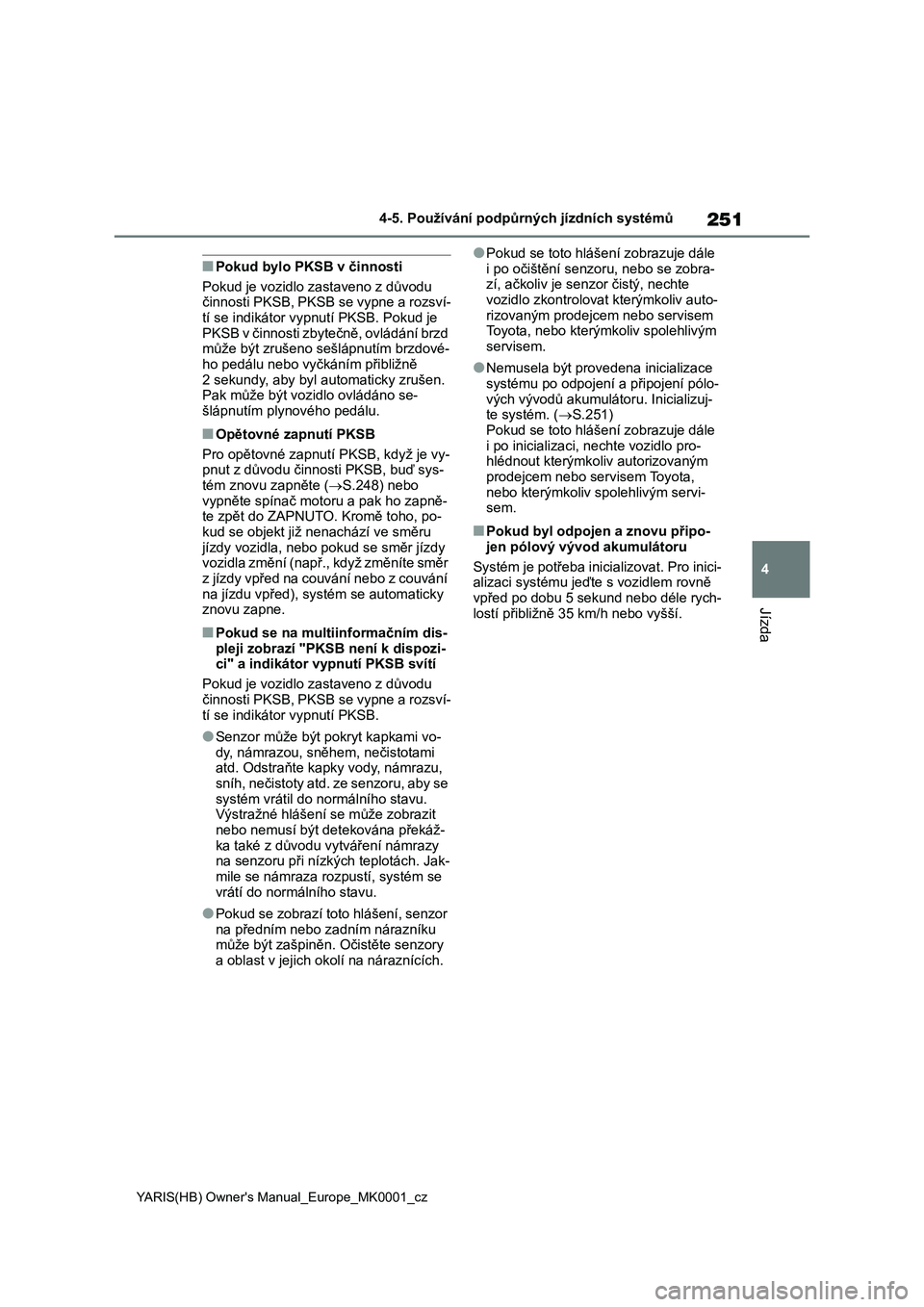

■Pokud bylo PKSB v činnosti
Pokud je vozidlo zastaveno z důvodu
činnosti PKSB, PKSB se vypne a rozsví-
tí se indikátor vypnutí PKSB. Pokud je
PKSB v činnosti zbytečně, ovládání brzd
může být zrušeno sešlápnutím brzdové-
ho pedálu nebo vyčkáním přibližně
2 sekundy, aby byl automaticky zrušen.
Pak může být vozidlo ovládáno se-
šlápnutím plynového pedálu.
■Opětovné zapnutí PKSB
Pro opětovné zapnutí PKSB, když je vy-
pnut z důvodu činnosti PKSB, buď sys-
tém znovu zapněte (S.248) nebo
vypněte spínač motoru a pak ho zapně-
te zpět do ZAPNUTO. Kromě toho, po-
kud se objekt již nenachází ve směru
jízdy vozidla, nebo pokud se směr jízdy
vozidla změní (např., když změníte směr
z jízdy vpřed na couvání nebo z couvání
na jízdu vpřed), systém se automaticky
znovu zapne.
■Pokud se na multiinformačním dis-
pleji zobrazí "PKSB není k dispozi-
ci" a indikátor vypnutí PKSB svítí
Pokud je vozidlo zastaveno z důvodu
činnosti PKSB, PKSB se vypne a rozsví-
tí se indikátor vypnutí PKSB.
●Senzor může být pokryt kapkami vo-
dy, námrazou, sněhem, nečistotami
atd. Odstraňte kapky vody, námrazu,
sníh, nečistoty atd. ze senzoru, aby se
systém vrátil do normálního stavu.
Výstražné hlášení se může zobrazit
nebo nemusí být detekována překáž-
ka také z důvodu vytváření námrazy
na senzoru při nízkých teplotách. Jak-
mile se námraza rozpustí, systém se
vrátí do normálního stavu.
●Pokud se zobrazí toto hlášení, senzor
na předním nebo zadním nárazníku
může být zašpiněn. Očistěte senzory
a oblast v jejich okolí na náraznících.
●Pokud se toto hlášení zobrazuje dále
i po očištění senzoru, nebo se zobra-
zí, ačkoliv je senzor čistý, nechte
vozidlo zkontrolovat kterýmkoliv auto-
rizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým
servisem.
●Nemusela být provedena inicializace
systému po odpojení a připojení pólo-
vých vývodů akumulátoru. Inicializuj-
te systém. (S.251)
Pokud se toto hlášení zobrazuje dále
i po inicializaci, nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.
■Pokud byl odpojen a znovu připo-
jen pólový vývod akumulátoru
Systém je potřeba inicializovat. Pro inici-
alizaci systému jeďte s vozidlem rovně
vpřed po dobu 5 sekund nebo déle rych-
lostí přibližně 35 km/h nebo vyšší.

252
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
*: Je-li ve výbavě

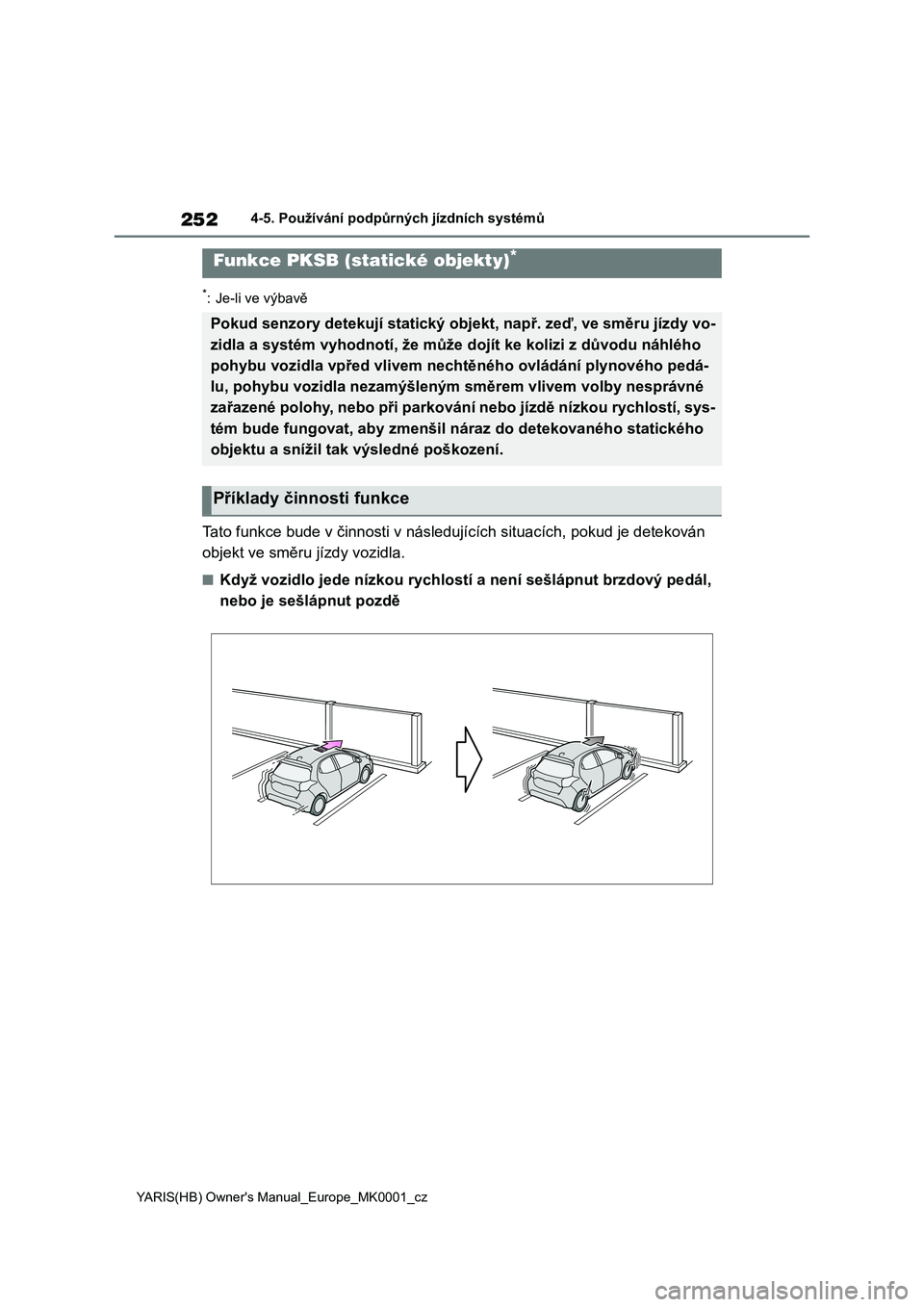

Tato funkce bude v činnosti v následujících situacích, pokud je detekován
objekt ve směru jízdy vozidla.
■Když vozidlo jede nízkou rychlostí a není sešlápnut brzdový ped ál,
nebo je sešlápnut pozdě
Funkce PKSB (statické objekty)*
Pokud senzory detekují statický objekt, např. zeď, ve směru jíz dy vo-
zidla a systém vyhodnotí, že může dojít ke kolizi z důvodu náhlého
pohybu vozidla vpřed vlivem nech těného ovládání plynového pedá-
lu, pohybu vozidla nezamýšleným směrem vlivem volby nesprávné
zařazené polohy, nebo při parkování nebo jízdě nízkou rychlostí , sys-
tém bude fungovat, aby zmenšil náraz do detekovaného statického
objektu a snížil tak výsledné poškození.
Příklady činnosti funkce

253
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
Jízda

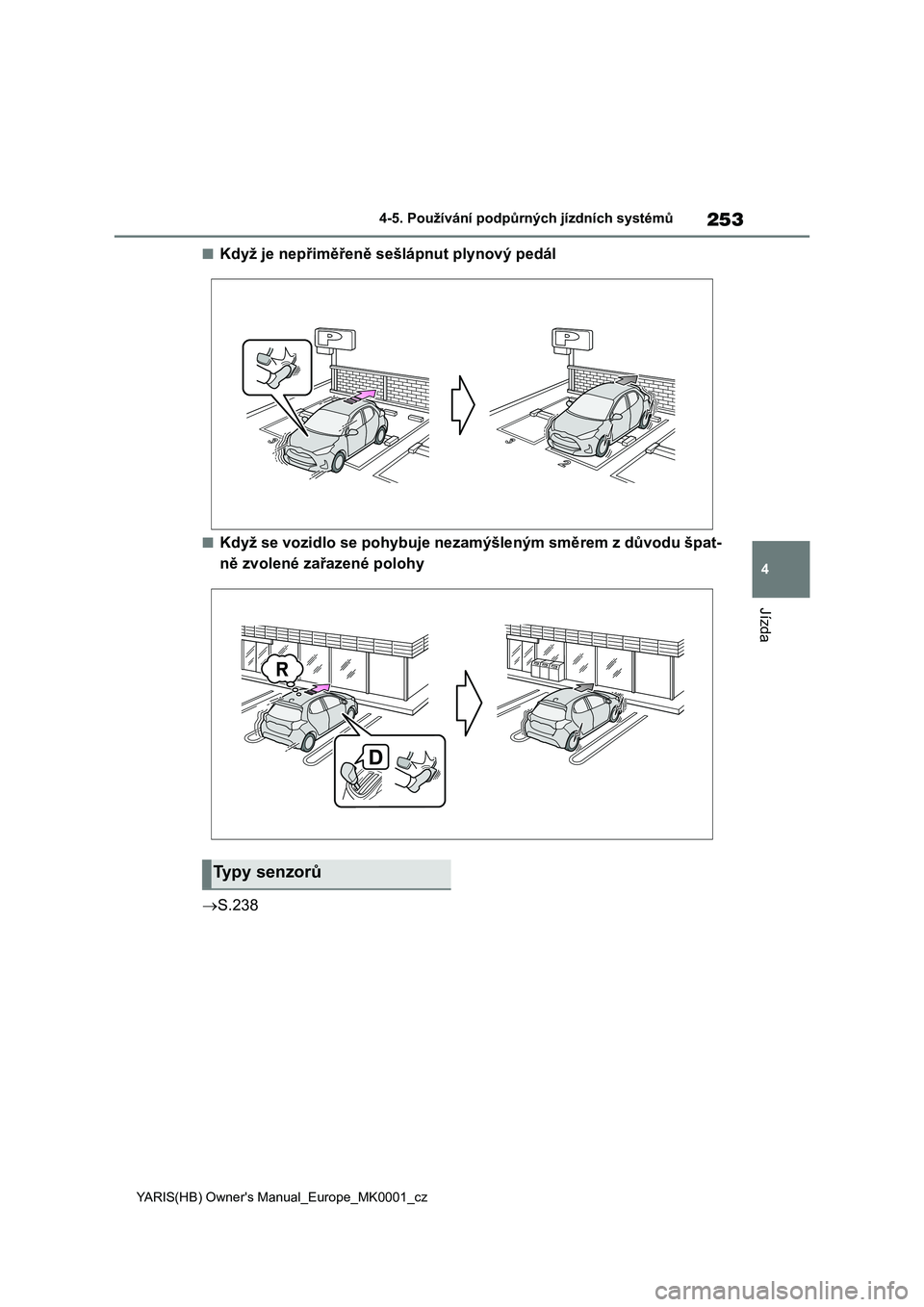

■Když je nepřiměřeně sešlápnut plynový pedál
■Když se vozidlo se pohybuje nezamýšleným směrem z důvodu špat-
ně zvolené zařazené polohy
 S.238
Typy senzorů

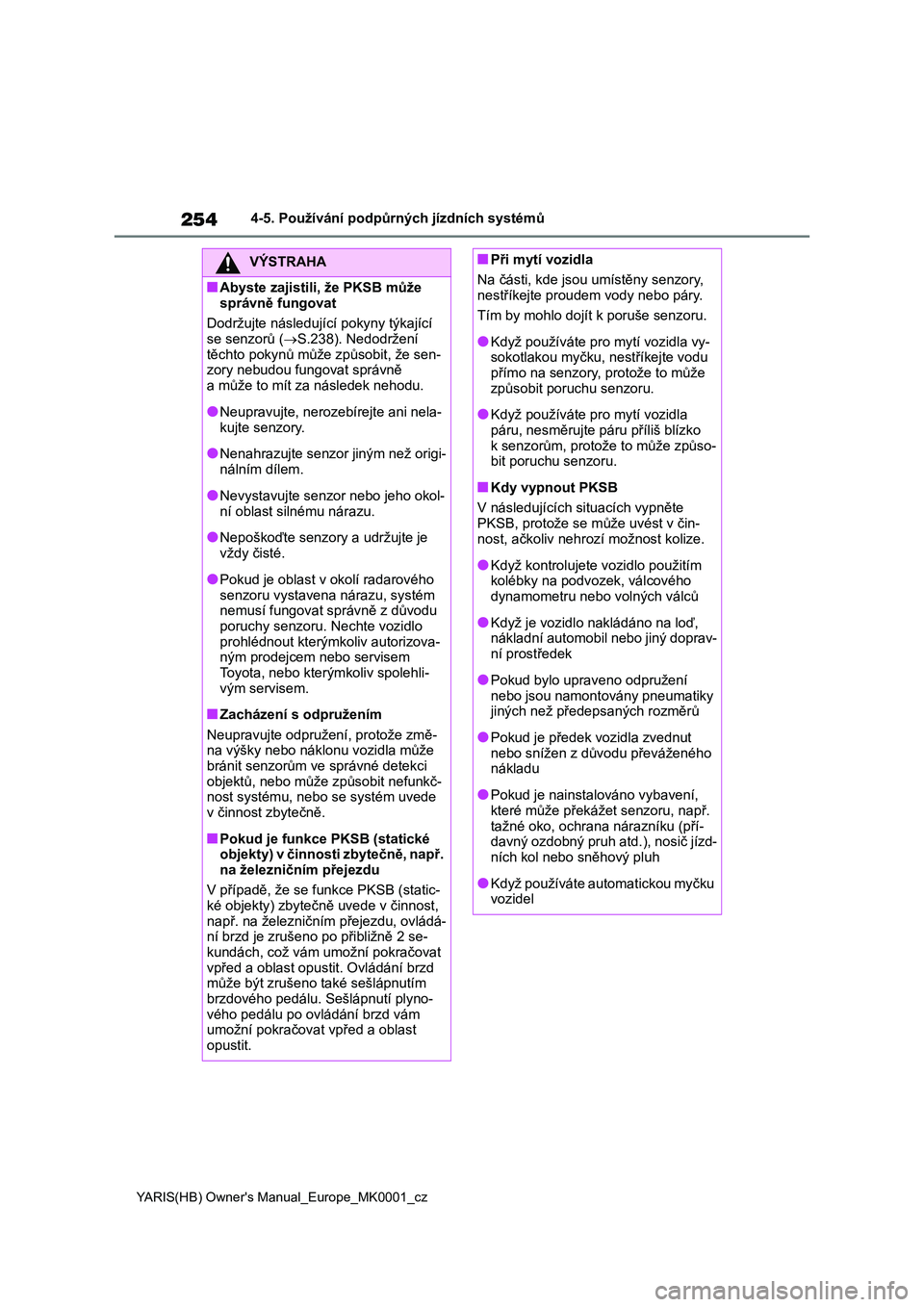

254
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
VÝSTRAHA
■Abyste zajistili, že PKSB může
správně fungovat
Dodržujte následujíc í pokyny týkající se senzorů ( S.238). Nedodržení
těchto pokynů může způsobit, že sen-
zory nebudou fungovat správně a může to mít za následek nehodu.
●Neupravujte, nerozebírejte ani nela-
kujte senzory.
●Nenahrazujte senzor jiným než origi-
nálním dílem.
●Nevystavujte senzo r nebo jeho okol-
ní oblast silnému nárazu.
●Nepoškoďte senzory a udržujte je
vždy čisté.
●Pokud je oblast v okolí radarového
senzoru vystavena nárazu, systém nemusí fungovat správně z důvodu
poruchy senzoru. Nechte vozidlo
prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem
Toyota, nebo kter ýmkoliv spolehli-
vým servisem.
■Zacházení s odpružením
Neupravujte odpružení, protože změ- na výšky nebo náklonu vozidla může
bránit senzorům ve správné detekci
objektů, nebo může způsobit nefunkč- nost systému, nebo se systém uvede
v činnost zbytečně.
■Pokud je funkce PKSB (statické
objekty) v činnosti zbytečně, např.
na železničním přejezdu
V případě, že se f unkce PKSB (static-
ké objekty) zbyteč ně uvede v činnost,
např. na železniční m přejezdu, ovládá- ní brzd je zrušeno po přibližně 2 se-
kundách, což vám umožní pokračovat
vpřed a oblast opustit. Ovládání brzd může být zrušeno také sešlápnutím
brzdového pedálu. S ešlápnutí plyno-
vého pedálu po ovládání brzd vám umožní pokračovat vpřed a oblast
opustit.
■Při mytí vozidla
Na části, kde jsou umístěny senzory,
nestříkejte prou dem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy-
sokotlakou myčku, nestříkejte vodu přímo na senzory, protože to může
způsobit poruchu senzoru.
●Když používáte pro mytí vozidla
páru, nesměrujte páru příliš blízko
k senzorům, protož e to může způso- bit poruchu senzoru.
■Kdy vypnout PKSB
V následujících situacích vypněte
PKSB, protože se mů že uvést v čin-
nost, ačkoliv nehroz í možnost kolize.
●Když kontrolujete vozidlo použitím
kolébky na podvozek, válcového dynamometru nebo volných válců
●Když je vozidlo nakládáno na loď, nákladní automobil nebo jiný doprav-
ní prostředek
●Pokud bylo upraveno odpružení
nebo jsou namontovány pneumatiky
jiných než předepsaných rozměrů
●Pokud je předek vozidla zvednut
nebo snížen z důvodu převáženého nákladu
●Pokud je nainsta lováno vybavení, které může překážet senzoru, např.
tažné oko, ochrana nárazníku (pří-
davný ozdobný pruh atd.), nosič jízd- ních kol nebo sněhový pluh
●Když používáte automatickou myčku vozidel

255
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
Jízda

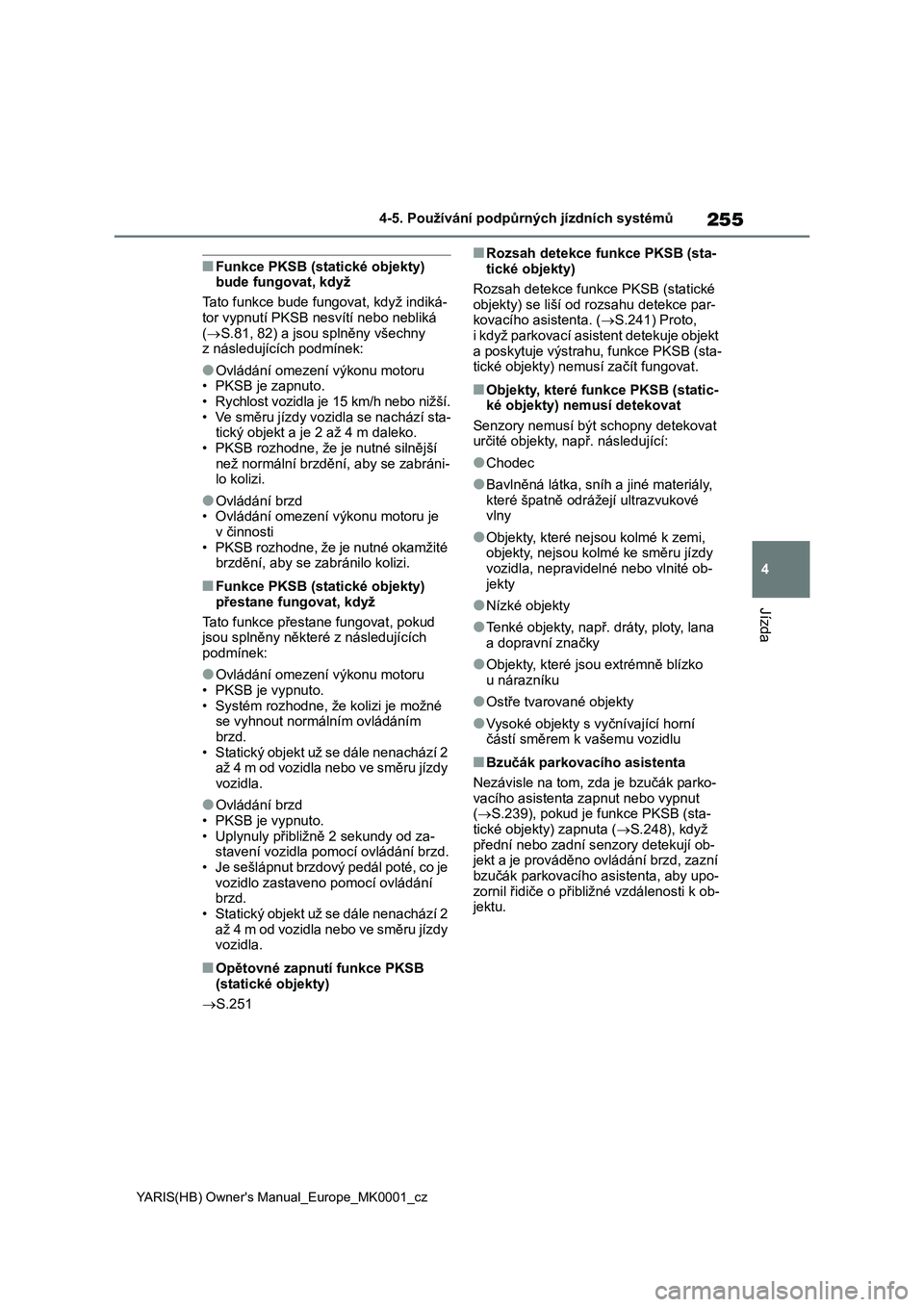

■Funkce PKSB (statické objekty)
bude fungovat, když
Tato funkce bude fungovat, když indiká-
tor vypnutí PKSB nesvítí nebo nebliká
(S.81, 82) a jsou splněny všechny
z následujících podmínek:
●Ovládání omezení výkonu motoru
• PKSB je zapnuto.
• Rychlost vozidla je 15 km/h nebo nižší.
• Ve směru jízdy vozidla se nachází sta-
tický objekt a je 2 až 4 m daleko.
• PKSB rozhodne, že je nutné silnější
než normální brzdění, aby se zabráni-
lo kolizi.
●Ovládání brzd
• Ovládání omezení výkonu motoru je
v činnosti
• PKSB rozhodne, že je nutné okamžité
brzdění, aby se zabránilo kolizi.
■Funkce PKSB (statické objekty)
přestane fungovat, když
Tato funkce přestane fungovat, pokud
jsou splněny některé z následujících
podmínek:
●Ovládání omezení výkonu motoru
• PKSB je vypnuto.
• Systém rozhodne, že kolizi je možné
se vyhnout normálním ovládáním
brzd.
• Statický objekt už se dále nenachází 2
až 4 m od vozidla nebo ve směru jízdy
vozidla.
●Ovládání brzd
• PKSB je vypnuto.
• Uplynuly přibližně 2 sekundy od za-
stavení vozidla pomocí ovládání brzd.
• Je sešlápnut brzdový pedál poté, co je
vozidlo zastaveno pomocí ovládání
brzd.
• Statický objekt už se dále nenachází 2
až 4 m od vozidla nebo ve směru jízdy
vozidla.
■Opětovné zapnutí funkce PKSB
(statické objekty)
S.251
■Rozsah detekce funkce PKSB (sta-
tické objekty)
Rozsah detekce funkce PKSB (statické
objekty) se liší od rozsahu detekce par-
kovacího asistenta. (S.241) Proto,
i když parkovací asistent detekuje objekt
a poskytuje výstrahu, funkce PKSB (sta-
tické objekty) nemusí začít fungovat.
■Objekty, které funkce PKSB (static-
ké objekty) nemusí detekovat
Senzory nemusí být schopny detekovat
určité objekty, např. následující:
●Chodec
●Bavlněná látka, sníh a jiné materiály,
které špatně odrážejí ultrazvukové
vlny
●Objekty, které nejsou kolmé k zemi,
objekty, nejsou kolmé ke směru jízdy
vozidla, nepravidelné nebo vlnité ob-
jekty
●Nízké objekty
●Tenké objekty, např. dráty, ploty, lana
a dopravní značky
●Objekty, které jsou extrémně blízko
u nárazníku
●Ostře tvarované objekty
●Vysoké objekty s vyčnívající horní
částí směrem k vašemu vozidlu
■Bzučák parkovacího asistenta
Nezávisle na tom, zda je bzučák parko-
vacího asistenta zapnut nebo vypnut
(S.239), pokud je funkce PKSB (sta-
tické objekty) zapnuta (S.248), když
přední nebo zadní senzory detekují ob-
jekt a je prováděno ovládání brzd, zazní
bzučák parkovacího asistenta, aby upo-
zornil řidiče o přibližné vzdálenosti k ob-
jektu.

256
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů

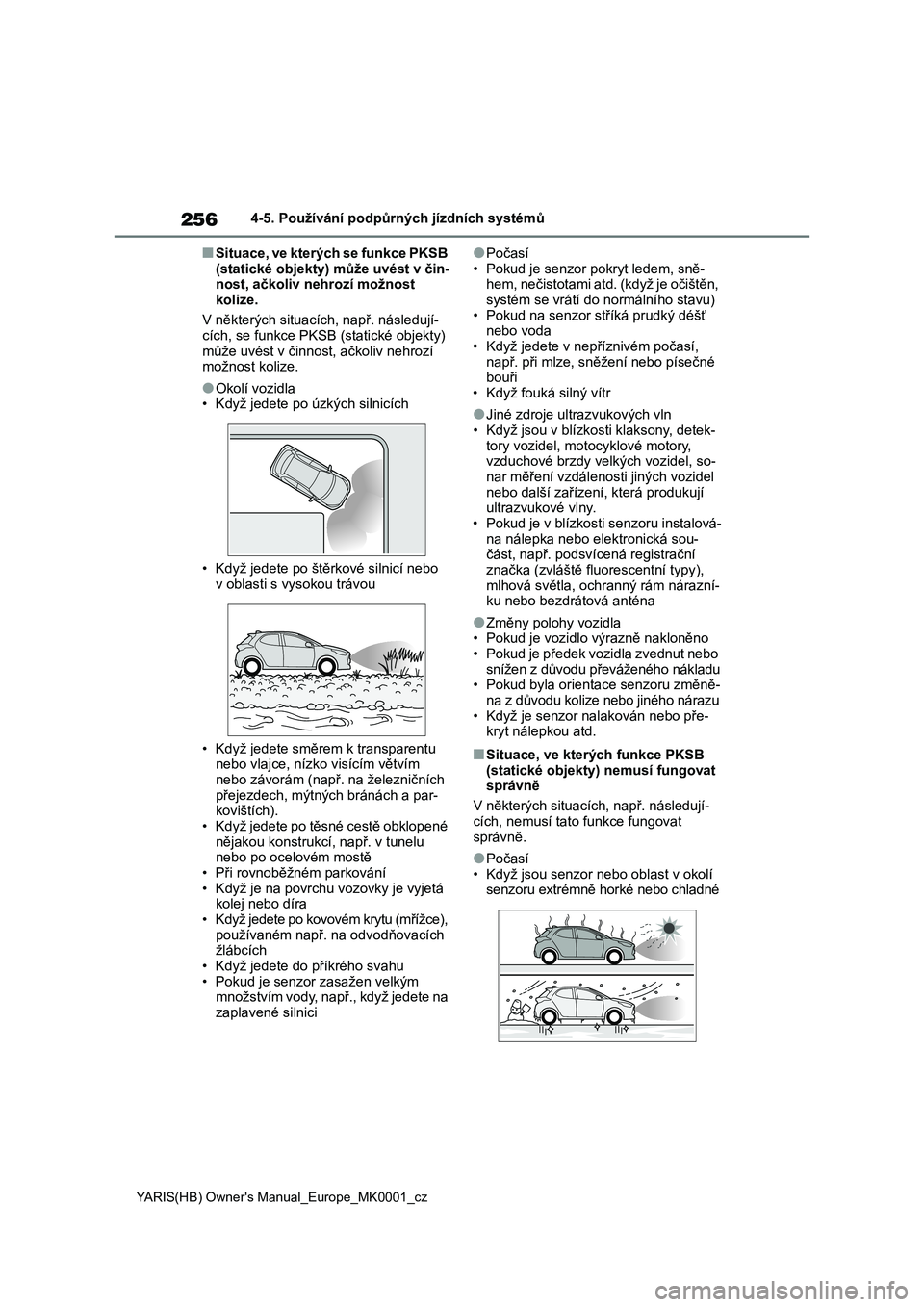

■Situace, ve kterých se funkce PKSB
(statické objekty) může uvést v čin- nost, ačkoliv nehrozí možnost
kolize.
V některých situacích, např. následují- cích, se funkce PKSB (statické objekty)
může uvést v činnost, ačkoliv nehrozí
možnost kolize.
●Okolí vozidla
• Když jedete po úzkých silnicích
• Když jedete po štěrkové silnicí nebo
v oblasti s vysokou trávou
• Když jedete směrem k transparentu
nebo vlajce, nízko visícím větvím nebo závorám (např. na železničních
přejezdech, mýtných bránách a par-
kovištích). • Když jedete po těsné cestě obklopené
nějakou konstrukcí, např. v tunelu
nebo po ocelovém mostě • Při rovnoběžném parkování
• Když je na povrch u vozovky je vyjetá
kolej nebo díra • Když jedete po kovovém krytu (mřížce),
používaném např. na odvodňovacích
žlábcích • Když jedete do příkrého svahu
• Pokud je senzor zasažen velkým
množstvím vody, např., když jedete na
zaplavené silnici
●Počasí
• Pokud je senzor pokryt ledem, sně- hem, nečistotami atd. (když je očištěn,
systém se vrátí do normálního stavu)
• Pokud na senzor st říká prudký déšť nebo voda
• Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné bouři
• Když fouká silný vítr
●Jiné zdroje ultrazvukových vln
• Když jsou v blízkost i klaksony, detek-
tory vozidel, motocyklové motory, vzduchové brzdy vel kých vozidel, so-
nar měření vzdálenosti jiných vozidel
nebo další zařízení, která produkují ultrazvukové vlny.
• Pokud je v blízkosti senzoru instalová-
na nálepka nebo elektronická sou- část, např. podsvícená registrační
značka (zvláště fl uorescentní typy),
mlhová světla, ochra nný rám nárazní- ku nebo bezdrátová anténa
●Změny polohy vozidla• Pokud je vozidlo výrazně nakloněno
• Pokud je předek vozidla zvednut nebo
snížen z důvodu převáženého nákladu • Pokud byla orientace senzoru změně-
na z důvodu kolize nebo jiného nárazu
• Když je senzor nalakován nebo pře- kryt nálepkou atd.
■Situace, ve kterých funkce PKSB
(statické objekty) nemusí fungovat
správně
V některých situacích , např. následují-
cích, nemusí tato funkce fungovat
správně.
●Počasí
• Když jsou senzor nebo oblast v okolí senzoru extrémně horké nebo chladné

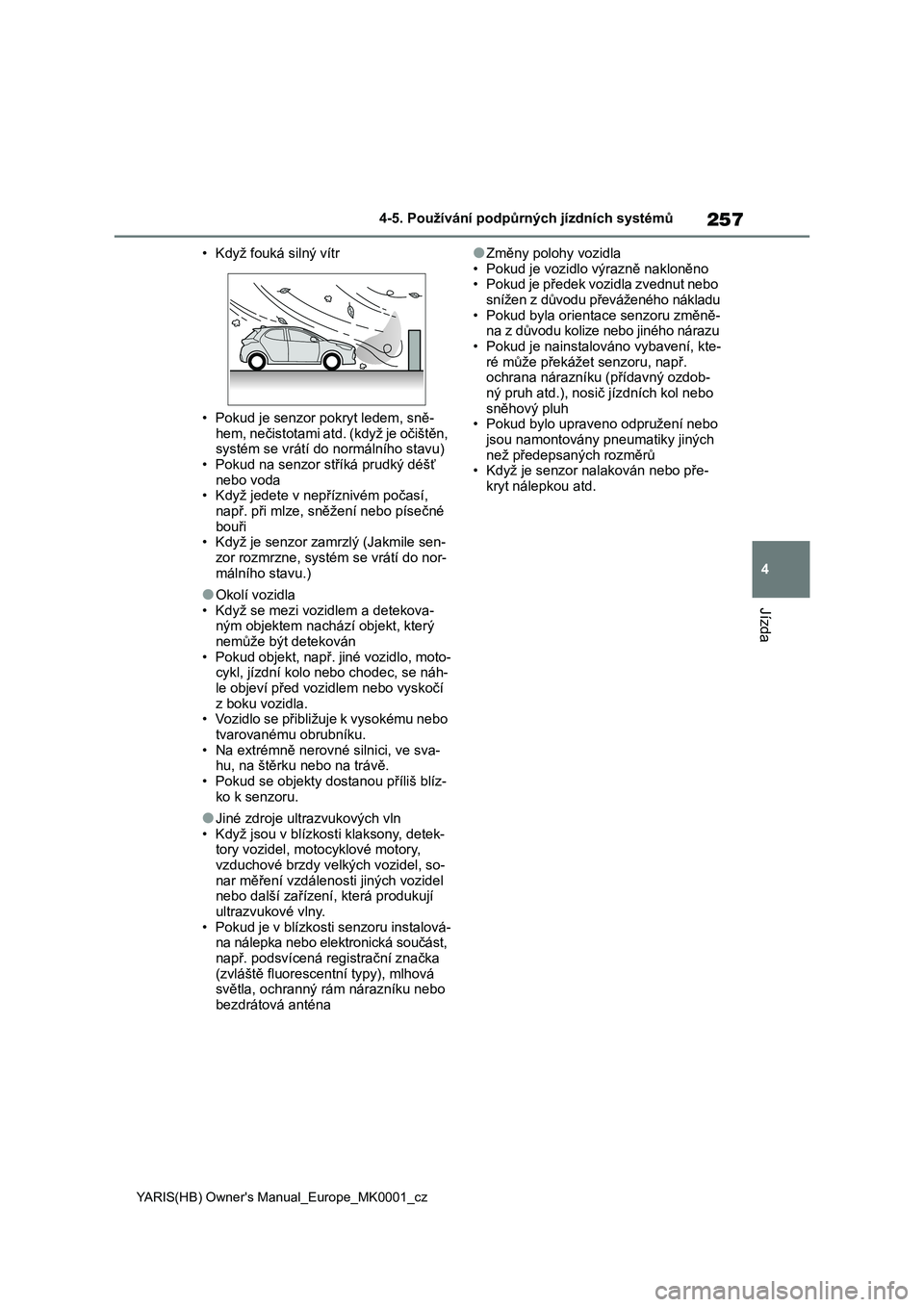

257
4
YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
Jízda
• Když fouká silný vítr
• Pokud je senzor pokryt ledem, sně-
hem, nečistotami atd. (když je očištěn,
systém se vrátí do n ormálního stavu) • Pokud na senzor stříká prudký déšť
nebo voda
• Když jedete v nepříznivém počasí, např. při mlze, sněžení nebo písečné
bouři
• Když je senzor zamrzlý (Jakmile sen- zor rozmrzne, systém se vrátí do nor-
málního stavu.)
●Okolí vozidla
• Když se mezi vozidlem a detekova-
ným objektem nachází objekt, který nemůže být detekován
• Pokud objekt, např. jiné vozidlo, moto-
cykl, jízdní k olo nebo chodec, se náh- le objeví před vozi dlem nebo vyskočí
z boku vozidla.
• Vozidlo se přibližu je k vysokému nebo tvarovanému obrubníku.
• Na extrémně nerovné silnici, ve sva-
hu, na štěrku nebo na trávě. • Pokud se objekty dostanou příliš blíz-
ko k senzoru.
●Jiné zdroje ultrazvukových vln
• Když jsou v blízkost i klaksony, detek-
tory vozidel, motocyklové motory, vzduchové brzdy vel kých vozidel, so-
nar měření vzdálenosti jiných vozidel
nebo další zařízení , která produkují ultrazvukové vlny.
• Pokud je v blízkosti senzoru instalová-
na nálepka nebo elektronická součást,
např. podsvícená registrační značka (zvláště fluorescentní typy), mlhová
světla, ochranný rá m nárazníku nebo
bezdrátová anténa
●Změny polohy vozidla
• Pokud je vozidlo výrazně nakloněno • Pokud je předek vozidla zvednut nebo
snížen z důvodu převáženého nákladu
• Pokud byla orientace senzoru změně- na z důvodu kolize nebo jiného nárazu
• Pokud je nainstalováno vybavení, kte-
ré může překážet senzoru, např. ochrana nárazníku (přídavný ozdob-
ný pruh atd.), nosič jízdních kol nebo
sněhový pluh • Pokud bylo upraveno odpružení nebo
jsou namontovány pneumatiky jiných
než předepsaných rozměrů • Když je senzor nalakován nebo pře-
kryt nálepkou atd.

258

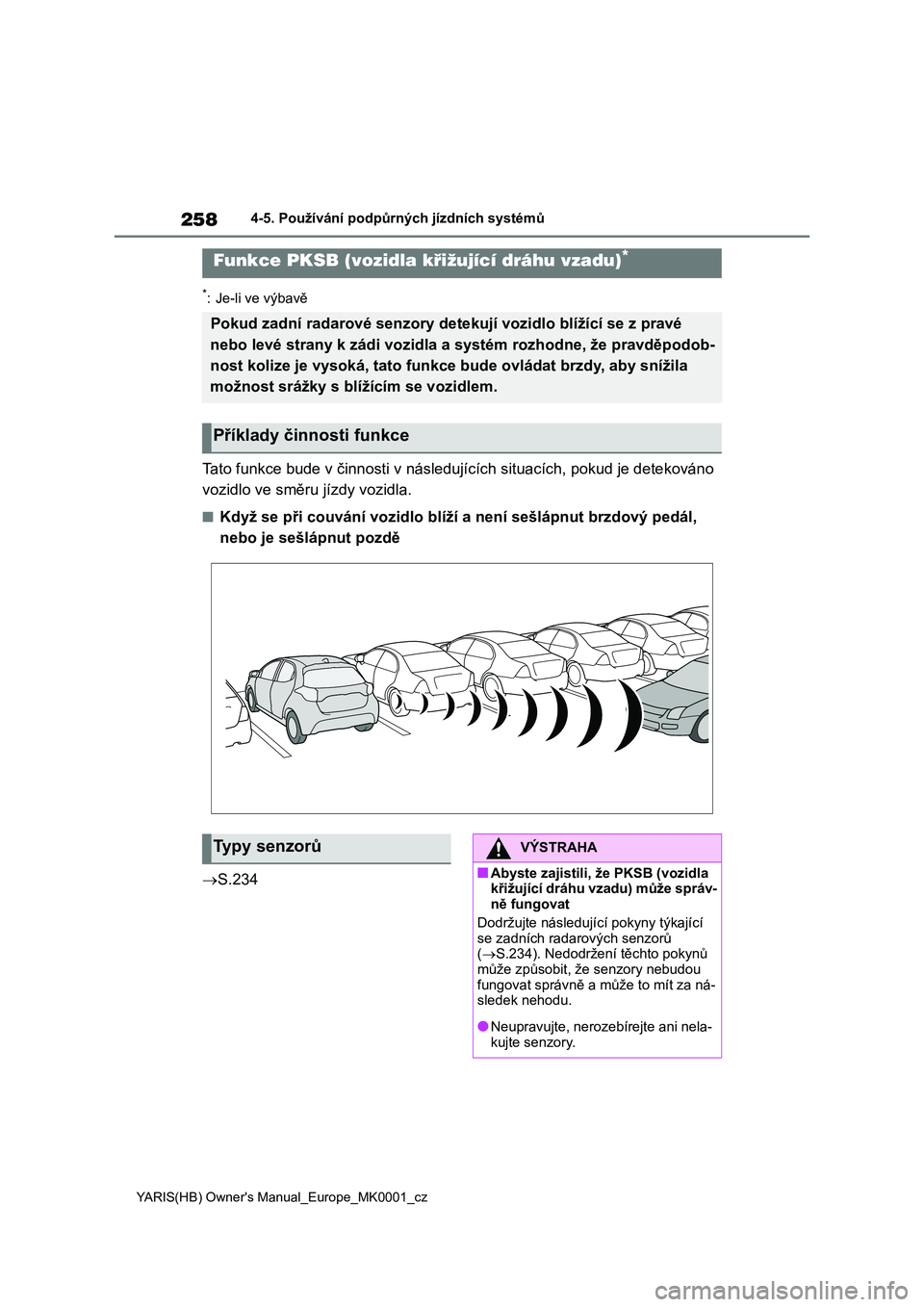

YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
*: Je-li ve výbavě
Tato funkce bude v činnosti v následujících situacích, pokud je detekováno
vozidlo ve směru jízdy vozidla.
■Když se při couvání vozidlo blí ží a není sešlápnut brzdový pedál,
nebo je sešlápnut pozdě
 S.234
Funkce PKSB (vozidla křižující dráhu vzadu)*
Pokud zadní radarové senzory detekují vozidlo blížící se z pravé
nebo levé strany k zádi vozidla a systém rozhodne, že pravděpod ob-
nost kolize je vysoká, tato funkce bude ovládat brzdy, aby sníž ila
možnost srážky s blíž ícím se vozidlem.
Příklady činnosti funkce
Typy senzorůVÝSTRAHA
■Abyste zajistili, že PKSB (vozidla
křižující dráhu vzadu) může správ-
ně fungovat
Dodržujte následujíc í pokyny týkající se zadních radarových senzorů
( S.234). Nedodržení těchto pokynů
může způsobit, že senzory nebudou fungovat správně a může to mít za ná-
sledek nehodu.
●Neupravujte, nerozebírejte ani nela-
kujte senzory.

259
4

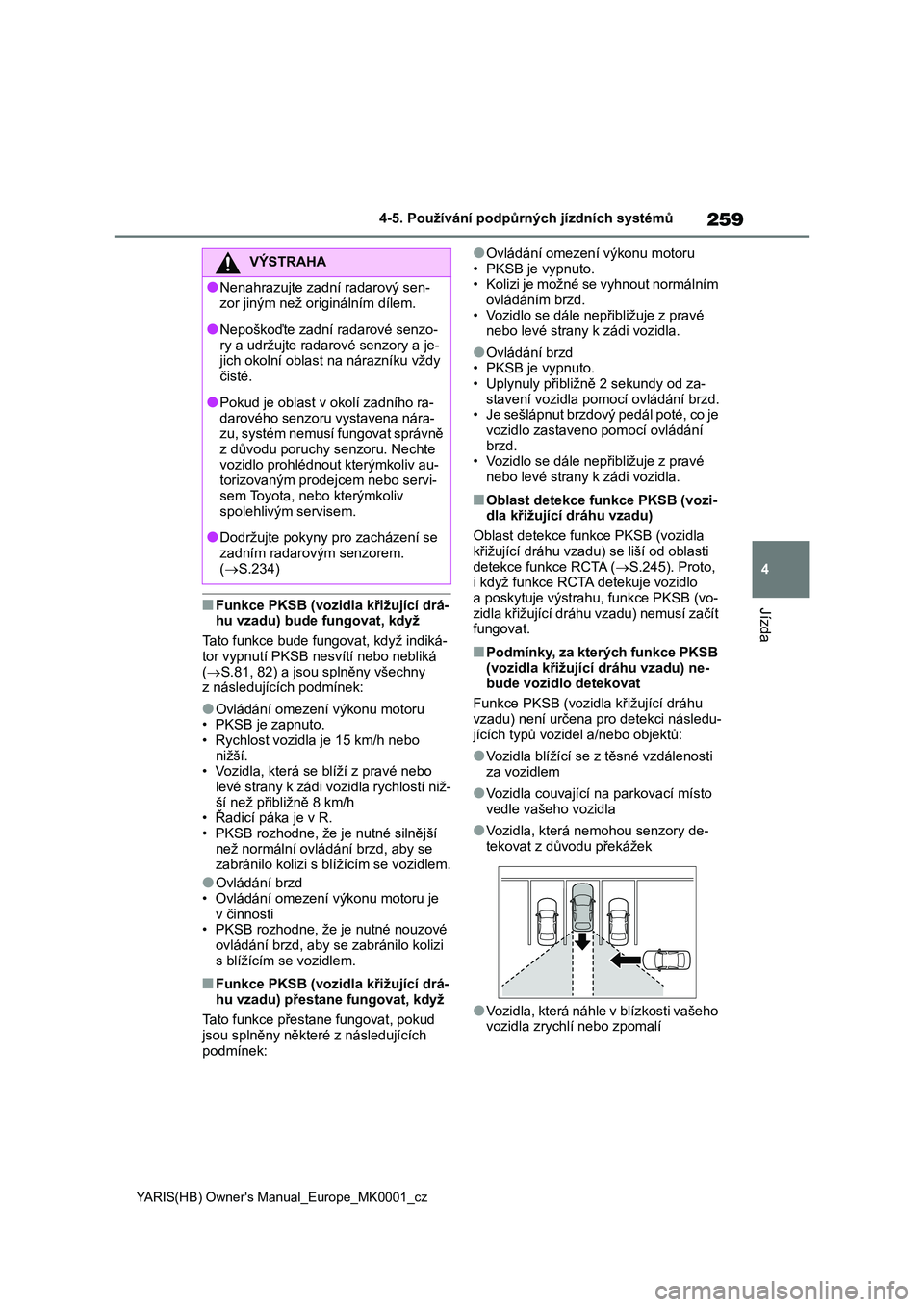

YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
Jízda■Funkce PKSB (vozidla křižující drá-
hu vzadu) bude fungovat, když
Tato funkce bude fungovat, když indiká-
tor vypnutí PKSB ne svítí nebo nebliká
( S.81, 82) a jsou splněny všechny z následujících podmínek:
●Ovládání omezení výkonu motoru• PKSB je zapnuto.
• Rychlost vozidla je 15 km/h nebo
nižší. • Vozidla, která se blíží z pravé nebo
levé strany k zádi vozidla rychlostí niž-
ší než přibližně 8 km/h • Řadicí páka je v R.
• PKSB rozhodne, že je nutné silnější
než normální ovládání brzd, aby se zabránilo kolizi s blížícím se vozidlem.
●Ovládání brzd
• Ovládání omezení výkonu motoru je
v činnosti • PKSB rozhodne, že je nutné nouzové
ovládání brzd, aby s e zabránilo kolizi
s blížícím se vozidlem.
■Funkce PKSB (vozidla křižující drá- hu vzadu) přestane fungovat, když
Tato funkce přestane fungovat, pokud
jsou splněny některé z následujících
podmínek:
●Ovládání omezen í výkonu motoru
• PKSB je vypnuto. • Kolizi je možné se vyhnout normálním
ovládáním brzd.
• Vozidlo se dále nepřibližuje z pravé nebo levé strany k zádi vozidla.
●Ovládání brzd• PKSB je vypnuto.
• Uplynuly přibližně 2 sekundy od za-
stavení vozidla pom ocí ovládání brzd. • Je sešlápnut brzdový pedál poté, co je
vozidlo zastaveno pomocí ovládání
brzd. • Vozidlo se dále nepřibližuje z pravé
nebo levé strany k zádi vozidla.
■Oblast detekce funkce PKSB (vozi-
dla křižující dráhu vzadu)
Oblast detekce fun kce PKSB (vozidla
křižující dráhu vzadu) se liší od oblasti
detekce funkce RCTA ( S.245). Proto, i když funkce RCTA detekuje vozidlo
a poskytuje výstrahu, funkce PKSB (vo-
zidla křižující dráhu vzadu) nemusí začít fungovat.
■Podmínky, za kterých funkce PKSB
(vozidla křižující dráhu vzadu) ne-
bude vozidlo detekovat
Funkce PKSB (vozidla křižující dráhu
vzadu) není určena pro detekci následu-
jících typů vozide l a/nebo objektů:
●Vozidla blížící se z těsné vzdálenosti
za vozidlem
●Vozidla couvající na parkovací místo
vedle vašeho vozidla
●Vozidla, která nemohou senzory de-
tekovat z důvodu překážek
●Vozidla, která náhle v blízkosti vašeho
vozidla zrychlí nebo zpomalí
VÝSTRAHA
●Nenahrazujte zadní radarový sen-
zor jiným než originálním dílem.
●Nepoškoďte zadní radarové senzo-
ry a udržujte radarové senzory a je-
jich okolní oblast na nárazníku vždy čisté.
●Pokud je oblast v okolí zadního ra-
darového senzoru vystavena nára- zu, systém nemusí fungovat správně
z důvodu poruchy senzoru. Nechte
vozidlo prohlédnout kterýmkoliv au- torizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv
spolehlivým servisem.
●Dodržujte pokyny pro zacházení se
zadním radarovým senzorem. ( S.234)

260

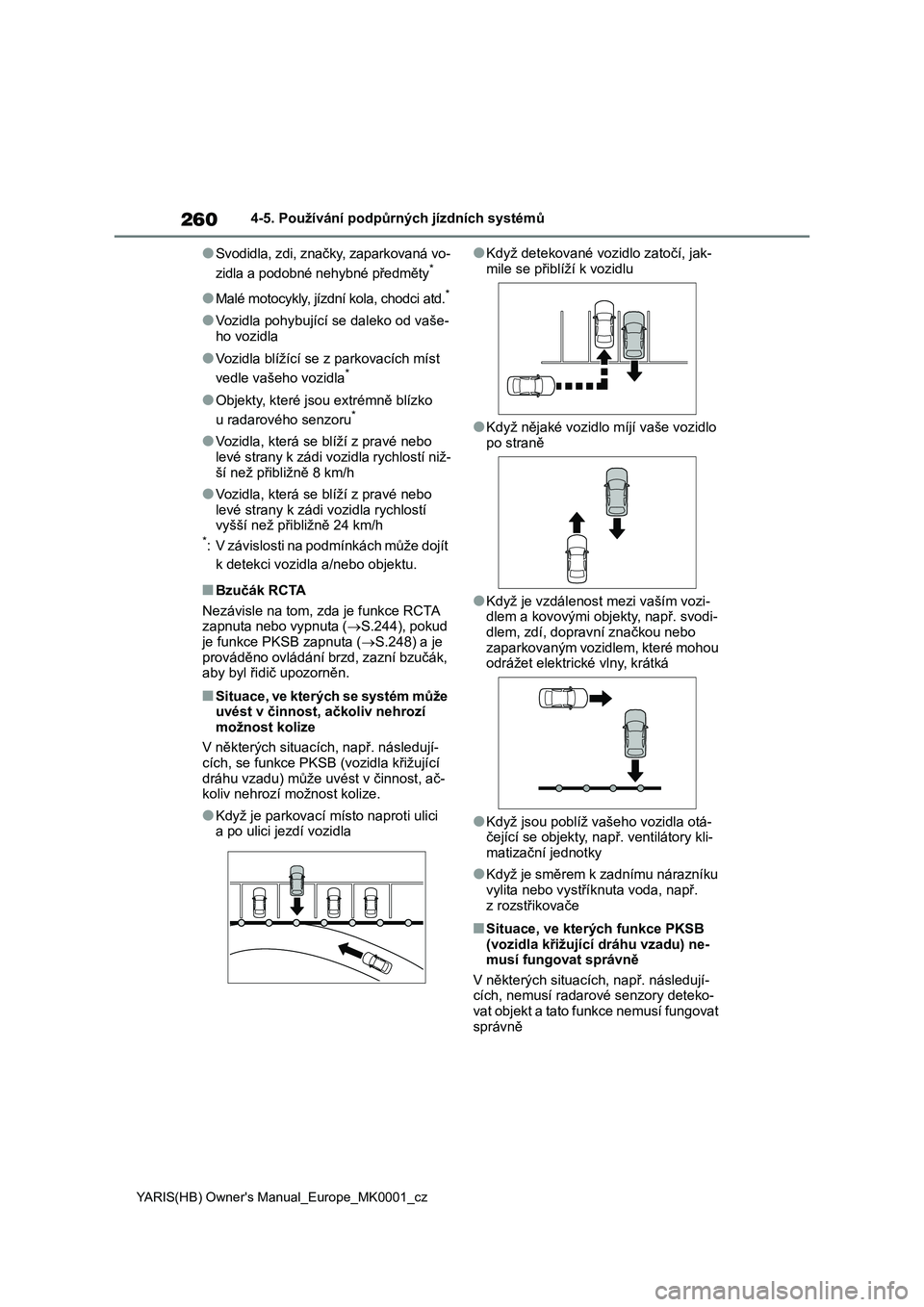

YARIS(HB) Owner's Manual_Europe_MK0001_cz
4-5. Používání podpůrných jízdních systémů
●Svodidla, zdi, značky, zaparkovaná vo-
zidla a podobné nehybné předměty*
●Malé motocykly, jízdn í kola, chodci atd.*
●Vozidla pohybující se daleko od vaše-
ho vozidla
●Vozidla blížící se z parkovacích míst
vedle vašeho vozidla*
●Objekty, které jsou extrémně blízko
u radarového senzoru*
●Vozidla, která se blíží z pravé nebo
levé strany k zádi vozidla rychlostí niž- ší než přibližně 8 km/h
●Vozidla, která se blíží z pravé nebo levé strany k zádi vozidla rychlostí
vyšší než přibližně 24 km/h*: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Bzučák RCTA
Nezávisle na tom, zda je funkce RCTA zapnuta nebo vypnuta ( S.244), pokud
je funkce PKSB zapnuta ( S.248) a je
prováděno ovládání brzd, zazní bzučák, aby byl řidič upozorněn.
■Situace, ve kterých se systém může uvést v činnost, ačkoliv nehrozí
možnost kolize
V některých situacích, např. následují- cích, se funkce PKSB (v ozidla křižující
dráhu vzadu) může uvést v činnost, ač-
koliv nehrozí možnost kolize.
●Když je parkovací m ísto naproti ulici
a po ulici jezdí vozidla
●Když detekova né vozidlo zatočí, jak-
mile se přiblíží k vozidlu
●Když nějaké vozidlo m íjí vaše vozidlo
po straně
●Když je vzdálenost mezi vaším vozi- dlem a kovovými objekty, např. svodi-
dlem, zdí, dopravní značkou nebo
zaparkovaným vozidlem, které mohou odrážet elektrické vlny, krátká
●Když jsou poblíž vašeho vozidla otá-
čející se objekty, např. ventilátory kli- matizační jednotky
●Když je směrem k zadnímu nárazníku vylita nebo vystříkn uta voda, např.
z rozstřikovače
■Situace, ve kterých funkce PKSB
(vozidla křižující dráhu vzadu) ne- musí fungovat správně
V některých situacích , např. následují-
cích, nemusí radaro vé senzory deteko-
vat objekt a tato funkce nemusí fungovat správně
