TOYOTA YARIS HATCHBACK 2021 Omistajan Käsikirja (in Finnish)

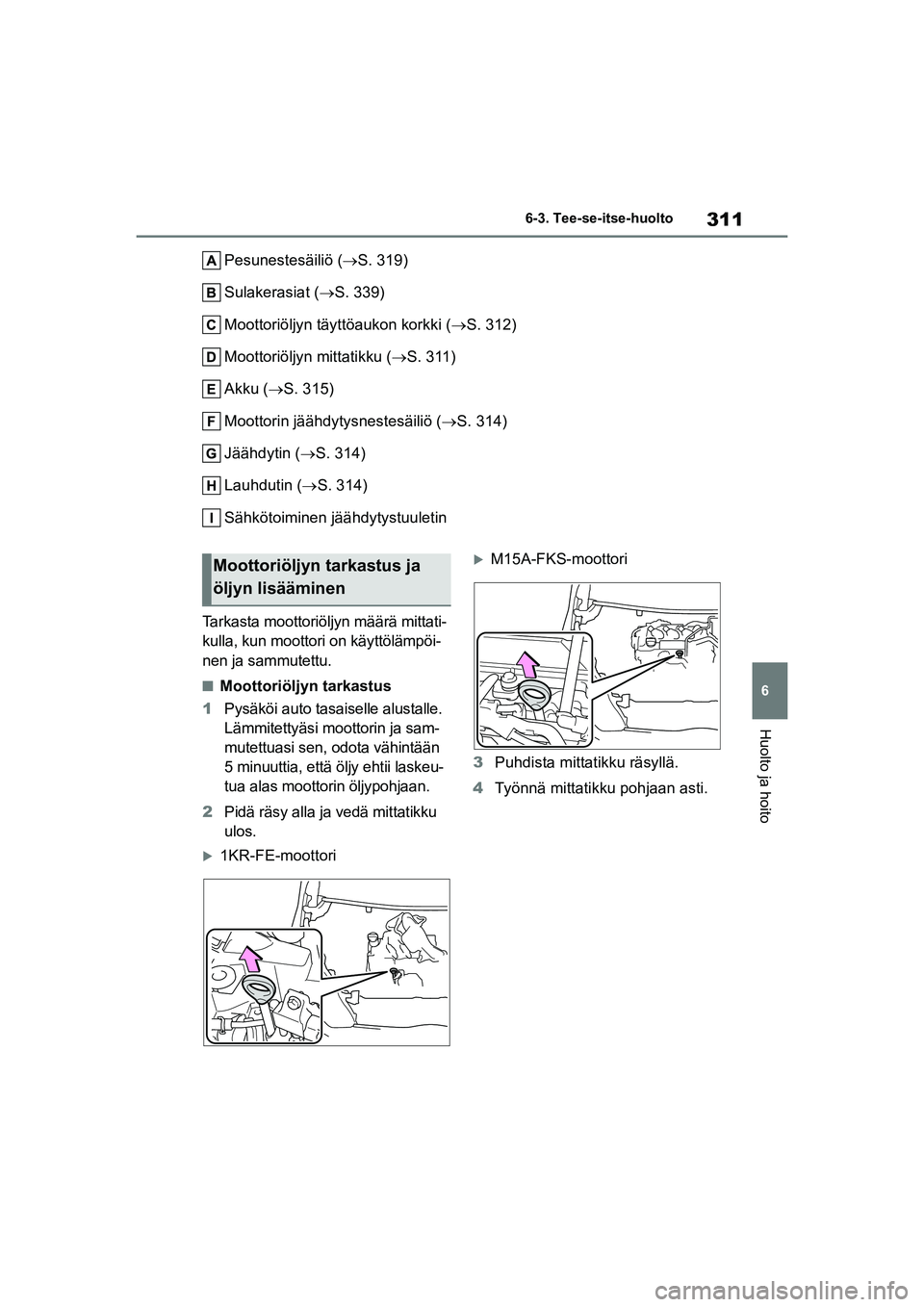

311
6
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
Huolto ja hoito
Pesunestesäiliö (S. 319)
Sulakerasiat ( S. 339)
Moottoriöljyn täyt töaukon korkki (S. 312)
Moottoriöljyn mittatikku ( S. 311)
Akku ( S. 315)
Moottorin jäähdytysnestesäiliö ( S. 314)
Jäähdytin ( S. 314)
Lauhdutin ( S. 314)
Sähkötoiminen jäähdytystuuletin
Tarkasta moottoriöljyn määrä mittati-
kulla, kun moottori on käyttölämpöi-
nen ja sammutettu.
nMoottoriöljyn tarkastus
1 Pysäköi auto tasaiselle alustalle.
Lämmitettyäsi moottorin ja sam-
mutettuasi sen, odota vähintään
5 minuuttia, että öljy ehtii laskeu-
tua alas moottorin öljypohjaan.
2 Pidä räsy alla ja vedä mittatikku
ulos.
1KR-FE-moottori
M15A-FKS-moottori
3 Puhdista mittatikku räsyllä.
4 Työnnä mittatikku pohjaan asti.Moottoriöljyn tarkastus ja
öljyn lisääminen
OMK0001FI.book Page 311 Monday, March 1, 2021 2:09 PM

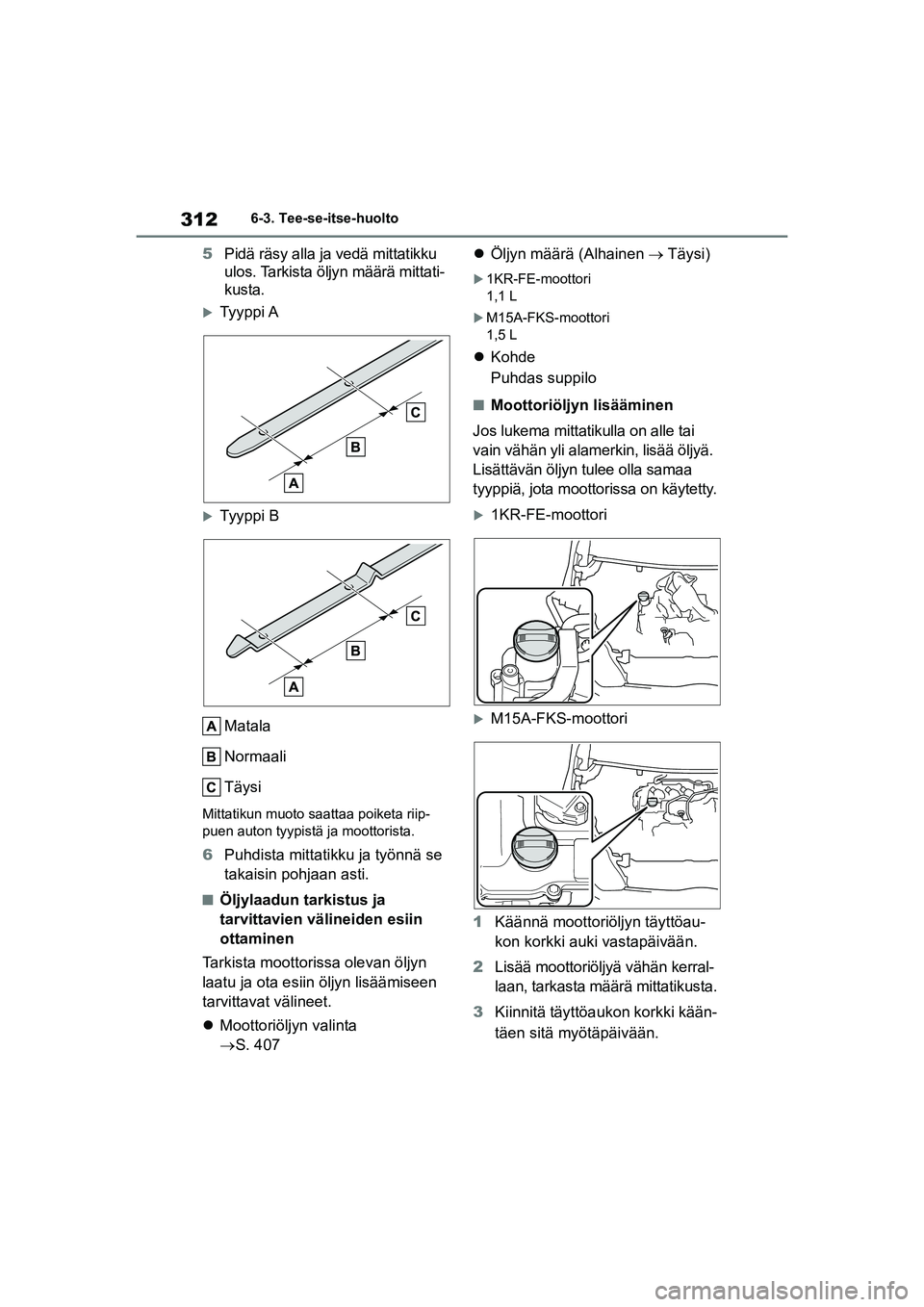

312
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
5Pidä räsy alla ja vedä mittatikku
ulos. Tarkista öljyn määrä mittati-
kusta.
Ty y p p i A
Ty y pp i B
Matala
Normaali
Täysi
Mittatikun muoto saattaa poiketa riip-
puen auton tyypistä ja moottorista.
6 Puhdista mittatikku ja työnnä se
takaisin pohjaan asti.
nÖljylaadun tarkistus ja
tarvittavien vä lineiden esiin
ottaminen
Tarkista moottorissa olevan öljyn
laatu ja ota esiin öljyn lisäämiseen
tarvittavat välineet.
 Moottoriöljyn valinta
S. 407 
Öljyn määrä (Alhainen  Täysi)
1KR-FE-moottori
1,1 L
M15A-FKS-moottori
1,5 L
 Kohde
Puhdas suppilo
nMoottoriöljyn lisääminen
Jos lukema mittatikulla on alle tai
vain vähän yli alamerkin, lisää öljyä.
Lisättävän öljyn tulee olla samaa
tyyppiä, jota moottorissa on käytetty.
1KR-FE-moottori
M15A-FKS-moottori
1 Käännä moottoriöljyn täyttöau-
kon korkki auki vastapäivään.
2 Lisää moottoriöljyä vähän kerral-
laan, tarkasta määrä mittatikusta.
3 Kiinnitä täyttöaukon korkki kään-
täen sitä myötäpäivään.
OMK0001FI.book Page 312 Monday, March 1, 2021 2:09 PM

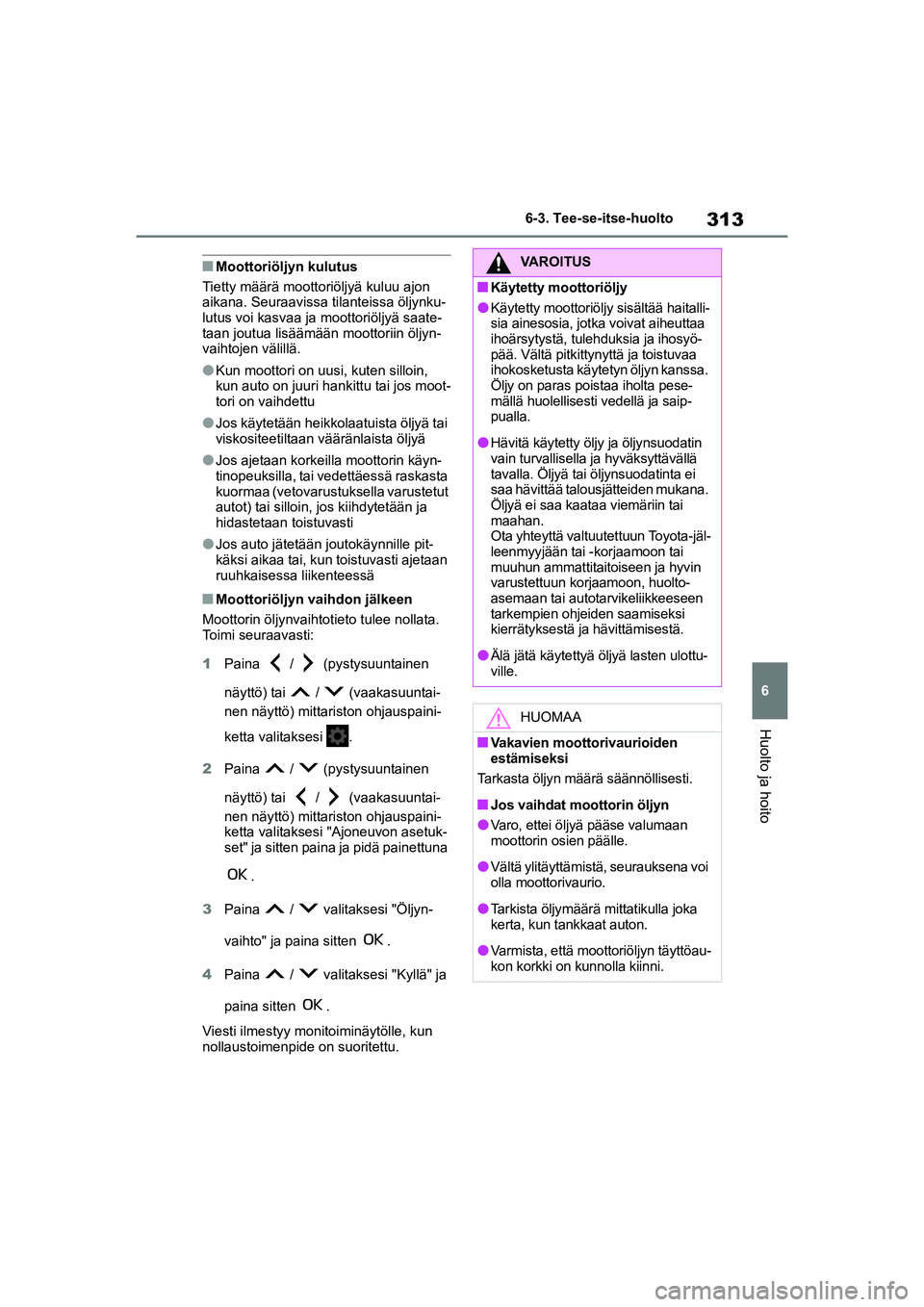

313
6
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
Huolto ja hoito
nMoottoriöljyn kulutus
Tietty määrä moottoriöljyä kuluu ajon
aikana. Seuraavissa tilanteissa öljynku-
lutus voi kasvaa ja moottoriöljyä saate-
taan joutua lisäämään moottoriin öljyn-
vaihtojen välillä.
lKun moottori on uusi, kuten silloin,
kun auto on juuri hankittu tai jos moot-
tori on vaihdettu
lJos käytetään heikkolaatuista öljyä tai
viskositeetiltaan vääränlaista öljyä
lJos ajetaan korkeilla moottorin käyn-
tinopeuksilla, tai vedettäessä raskasta
kuormaa (vetovarustuksella varustetut
autot) tai silloin, jos kiihdytetään ja
hidastetaan toistuvasti
lJos auto jätetään joutokäynnille pit-
käksi aikaa tai, kun toistuvasti ajetaan
ruuhkaisessa liikenteessä
nMoottoriöljyn vaihdon jälkeen
Moottorin öljynvaihtotieto tulee nollata.
Toimi seuraavasti:
1 Paina / (pystysuuntainen
näyttö) tai / (vaakasuuntai-
nen näyttö) mittariston ohjauspaini-
ketta valitaksesi .
2 Paina / (pystysuuntainen
näyttö) tai / (vaakasuuntai-
nen näyttö) mittariston ohjauspaini-
ketta valitaksesi "Ajoneuvon asetuk-
set" ja sitten paina ja pidä painettuna
.
3 Paina / valitaksesi "Öljyn-
vaihto" ja paina sitten .
4 Paina / valitaksesi "Kyllä" ja
paina sitten .
Viesti ilmestyy monitoiminäytölle, kun
nollaustoimenpide on suoritettu.
VAROITUS
nKäytetty moottoriöljy
lKäytetty moottoriöljy sisältää haitalli-
sia ainesosia, jotka voivat aiheuttaa
ihoärsytystä, tulehduksia ja ihosyö-
pää. Vältä pitkittynyttä ja toistuvaa
ihokosketusta käytetyn öljyn kanssa.
Öljy on paras poistaa iholta pese-
mällä huolellisesti vedellä ja saip-
pualla.
lHävitä käytetty öljy ja öljynsuodatin
vain turvallisella ja hyväksyttävällä
tavalla. Öljyä tai öljynsuodatinta ei
saa hävittää talousjätteiden mukana.
Öljyä ei saa kaat aa viemäriin tai
maahan.
Ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon, huolto-
asemaan tai autotarvikeliikkeeseen
tarkempien ohjeiden saamiseksi
kierrätyksestä ja hävittämisestä.
lÄlä jätä käytettyä öljyä lasten ulottu-
ville.
HUOMAA
nVakavien moottorivaurioiden
estämiseksi
Tarkasta öljyn m äärä säännöllisesti.
nJos vaihdat moottorin öljyn
lVaro, ettei öljyä pääse valumaan
moottorin osien päälle.
lVältä ylitäyttämistä, seurauksena voi
olla moottorivaurio.
lTarkista öljymäärä mittatikulla joka
kerta, kun tankkaat auton.
lVarmista, että moottoriöljyn täyttöau-
kon korkki on kunnolla kiinni.
OMK0001FI.book Page 313 Monday, March 1, 2021 2:09 PM

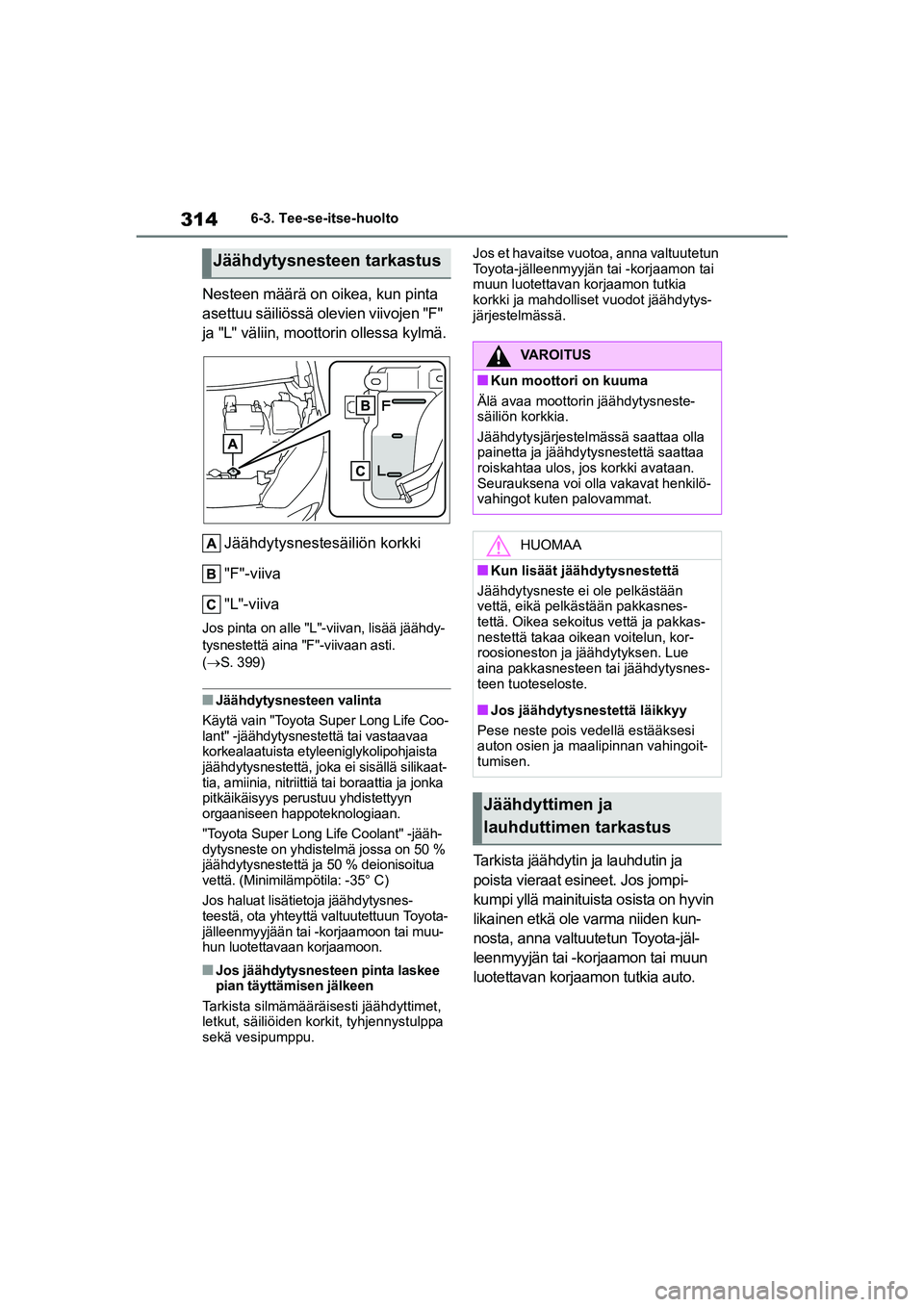

314
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
Nesteen määrä on oikea, kun pinta
asettuu säiliössä olevien viivojen "F"
ja "L" väliin, moottorin ollessa kylmä.
Jäähdytysnestesäiliön korkki
"F"-viiva
"L"-viiva
Jos pinta on alle "L"-viivan, lisää jäähdy-
tysnestettä aina "F"-viivaan asti.
( S. 399)
nJäähdytysnesteen valinta
Käytä vain "Toyota Super Long Life Coo-
lant" -jäähdytysnestettä tai vastaavaa
korkealaatuista etyleeniglykolipohjaista
jäähdytysnestettä, joka ei sisällä silikaat-
tia, amiinia, nitriittiä tai boraattia ja jonka
pitkäikäisyys perustuu yhdistettyyn
orgaaniseen happoteknologiaan.
"Toyota Super Long Life Coolant" -jääh-
dytysneste on yhdistelmä jossa on 50 %
jäähdytysnestettä ja 50 % deionisoitua
vettä. (Minimilämpötila: -35° C)
Jos haluat lisätietoja jäähdytysnes-
teestä, ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon.
nJos jäähdytysnesteen pinta laskee
pian täyttämisen jälkeen
Tarkista silmämääräisesti jäähdyttimet,
letkut, säiliöiden korkit, tyhjennystulppa
sekä vesipumppu. Jos et havaitse vuot
oa, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon tutkia
korkki ja mahdolliset vuodot jäähdytys-
järjestelmässä.
Tarkista jäähdytin ja lauhdutin ja
poista vieraat esineet. Jos jompi-
kumpi yllä mainituista osista on hyvin
likainen etkä ole varma niiden kun-
nosta, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun
luotettavan korjaamon tutkia auto.
Jäähdytysnesteen tarkastus
VAROITUS
nKun moottori on kuuma
Älä avaa moottorin jäähdytysneste-
säiliön korkkia.
Jäähdytysjärjestelmässä saattaa olla
painetta ja jäähdytysnestettä saattaa
roiskahtaa ulos, jos korkki avataan.
Seurauksena voi olla vakavat henkilö-
vahingot kuten palovammat.
HUOMAA
nKun lisäät jäähdytysnestettä
Jäähdytysneste ei ole pelkästään
vettä, eikä pelkästään pakkasnes-
tettä. Oikea sekoitus vettä ja pakkas-
nestettä takaa oikean voitelun, kor-
roosioneston ja jäähdytyksen. Lue
aina pakkasnesteen tai jäähdytysnes-
teen tuoteseloste.
nJos jäähdytysnestettä läikkyy
Pese neste pois vedellä estääksesi
auton osien ja maalipinnan vahingoit-
tumisen.
Jäähdyttimen ja
lauhduttimen tarkastus
OMK0001FI.book Page 314 Monday, March 1, 2021 2:09 PM

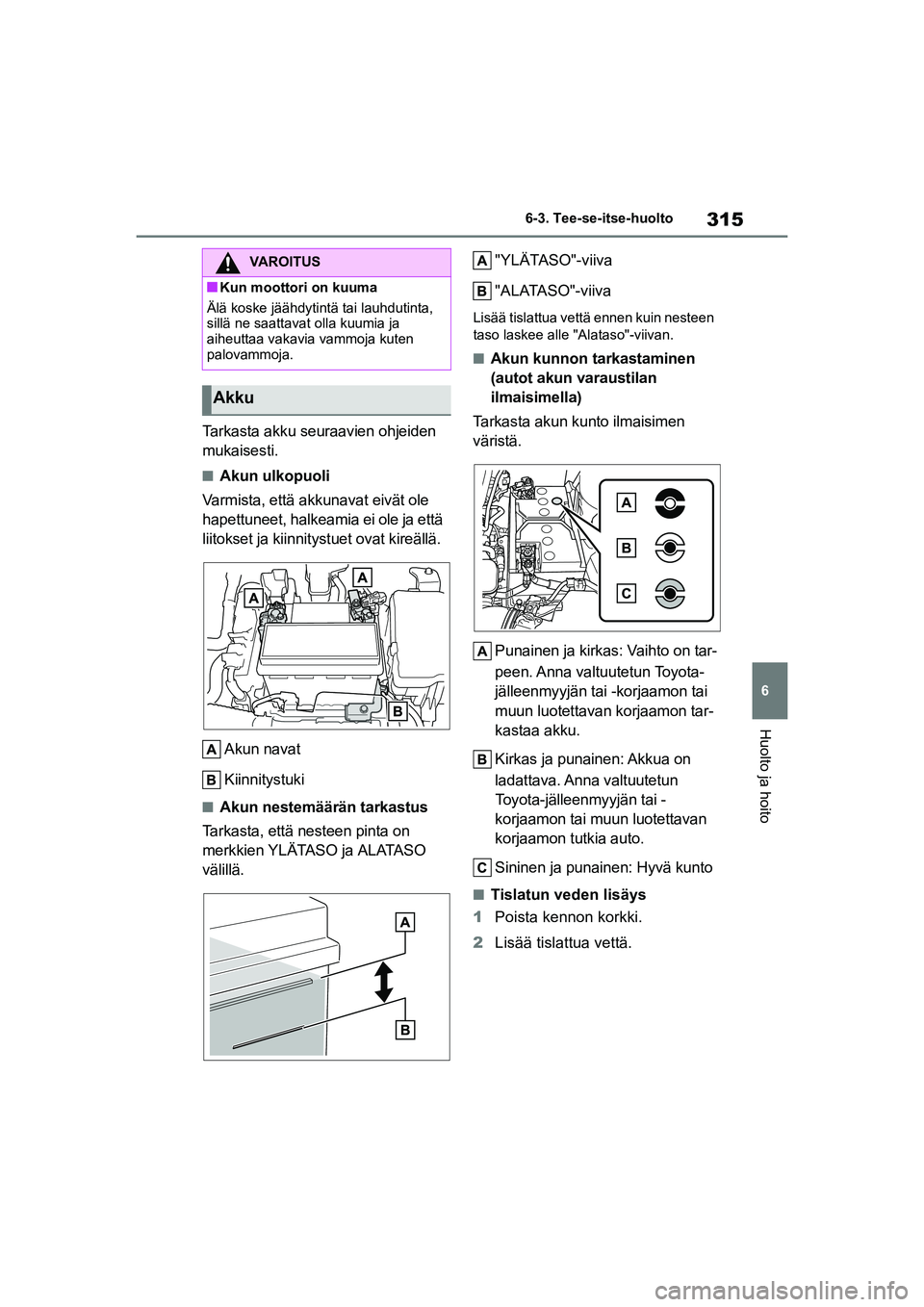

315
6
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
Huolto ja hoito
Tarkasta akku seuraavien ohjeiden
mukaisesti.
nAkun ulkopuoli
Varmista, että akkunavat eivät ole
hapettuneet, halkeamia ei ole ja että
liitokset ja kiinnity stuet ovat kireällä.
Akun navat
Kiinnitystuki
nAkun nestemäärän tarkastus
Tarkasta, että nesteen pinta on
merkkien YLÄTASO ja ALATASO
välillä. "YLÄTASO"-viiva
"ALATASO"-viiva
Lisää tislattua vettä ennen kuin nesteen
taso laskee alle "Alataso"-viivan.
nAkun kunnon tarkastaminen
(autot akun varaustilan
ilmaisimella)
Tarkasta akun kunto ilmaisimen
väristä.
Punainen ja kirkas: Vaihto on tar-
peen. Anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon tar-
kastaa akku.
Kirkas ja punainen: Akkua on
ladattava. Anna valtuutetun Toyota-jälleenmyyjän tai -
korjaamon tai muun luotettavan
korjaamon tutkia auto.
Sininen ja punainen: Hyvä kunto
nTislatun veden lisäys
1 Poista kennon korkki.
2 Lisää tislattua vettä.
VAROITUS
nKun moottori on kuuma
Älä koske jäähdytintä tai lauhdutinta,
sillä ne saattavat olla kuumia ja
aiheuttaa vakavia vammoja kuten
palovammoja.
Akku
OMK0001FI.book Page 315 Monday, March 1, 2021 2:09 PM

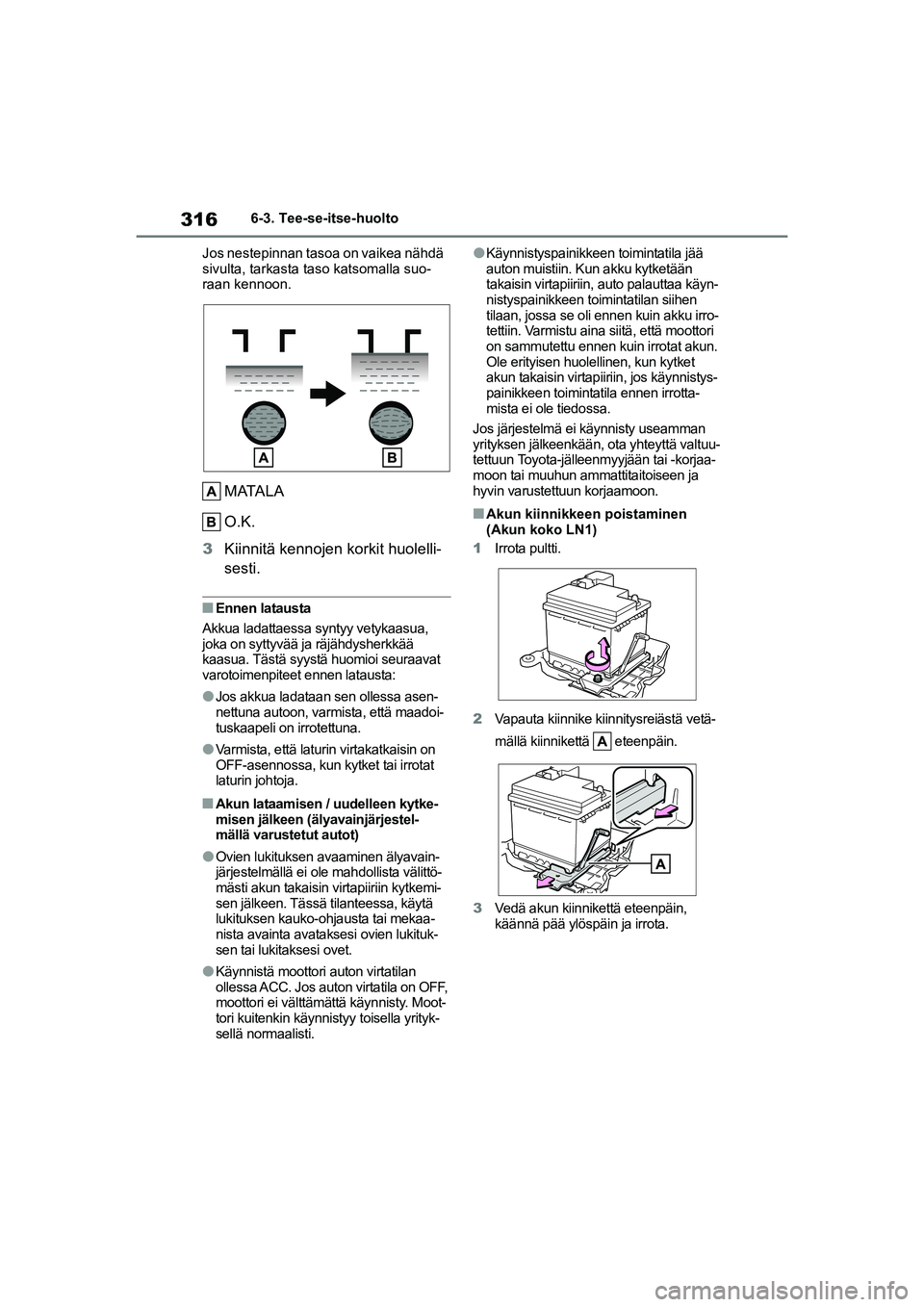

316
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
Jos nestepinnan tasoa on vaikea nähdä
sivulta, tarkasta ta so katsomalla suo-
raan kennoon.
MATALA
O.K.
3 Kiinnitä kennojen korkit huolelli-
sesti.
nEnnen latausta
Akkua ladattaessa syntyy vetykaasua,
joka on syttyvää ja räjähdysherkkää
kaasua. Tästä syystä huomioi seuraavat
varotoimenpiteet ennen latausta:
lJos akkua ladataan sen ollessa asen-
nettuna autoon, varmista, että maadoi-
tuskaapeli on irrotettuna.
lVarmista, että laturin virtakatkaisin on
OFF-asennossa, kun kytket tai irrotat
laturin johtoja.
nAkun lataamisen / uudelleen kytke-
misen jälkeen (älyavainjärjestel-
mällä varustetut autot)
lOvien lukituksen avaaminen älyavain-
järjestelmällä ei ole mahdollista välittö-
mästi akun takaisin virtapiiriin kytkemi-
sen jälkeen. Tässä tilanteessa, käytä
lukituksen kauko-ohjausta tai mekaa-
nista avainta avataksesi ovien lukituk-
sen tai lukitaksesi ovet.
lKäynnistä moottori auton virtatilan
ollessa ACC. Jos auton virtatila on OFF,
moottori ei välttämä ttä käynnisty. Moot-
tori kuitenkin käynni styy toisella yrityk-
sellä normaalisti.
lKäynnistyspainikkeen toimintatila jää
auton muistiin. Kun akku kytketään
takaisin virtapiiriin, auto palauttaa käyn-
nistyspainikkeen toimintatilan siihen
tilaan, jossa se oli ennen kuin akku irro-
tettiin. Varmistu aina siitä, että moottori
on sammutettu ennen kuin irrotat akun.
Ole erityisen huolellinen, kun kytket
akun takaisin virtap iiriin, jos käynnistys-
painikkeen toimintatila ennen irrotta-
mista ei ole tiedossa.
Jos järjestelmä ei käynnisty useamman
yrityksen jälkeenkään, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
nAkun kiinnikkeen poistaminen
(Akun koko LN1)
1 Irrota pultti.
2 Vapauta kiinnike kiinnitysreiästä vetä-
mällä kiinnikettä eteenpäin.
3 Vedä akun kiinnikettä eteenpäin,
käännä pää ylöspäin ja irrota.
OMK0001FI.book Page 316 Monday, March 1, 2021 2:09 PM

317
6
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
Huolto ja hoito

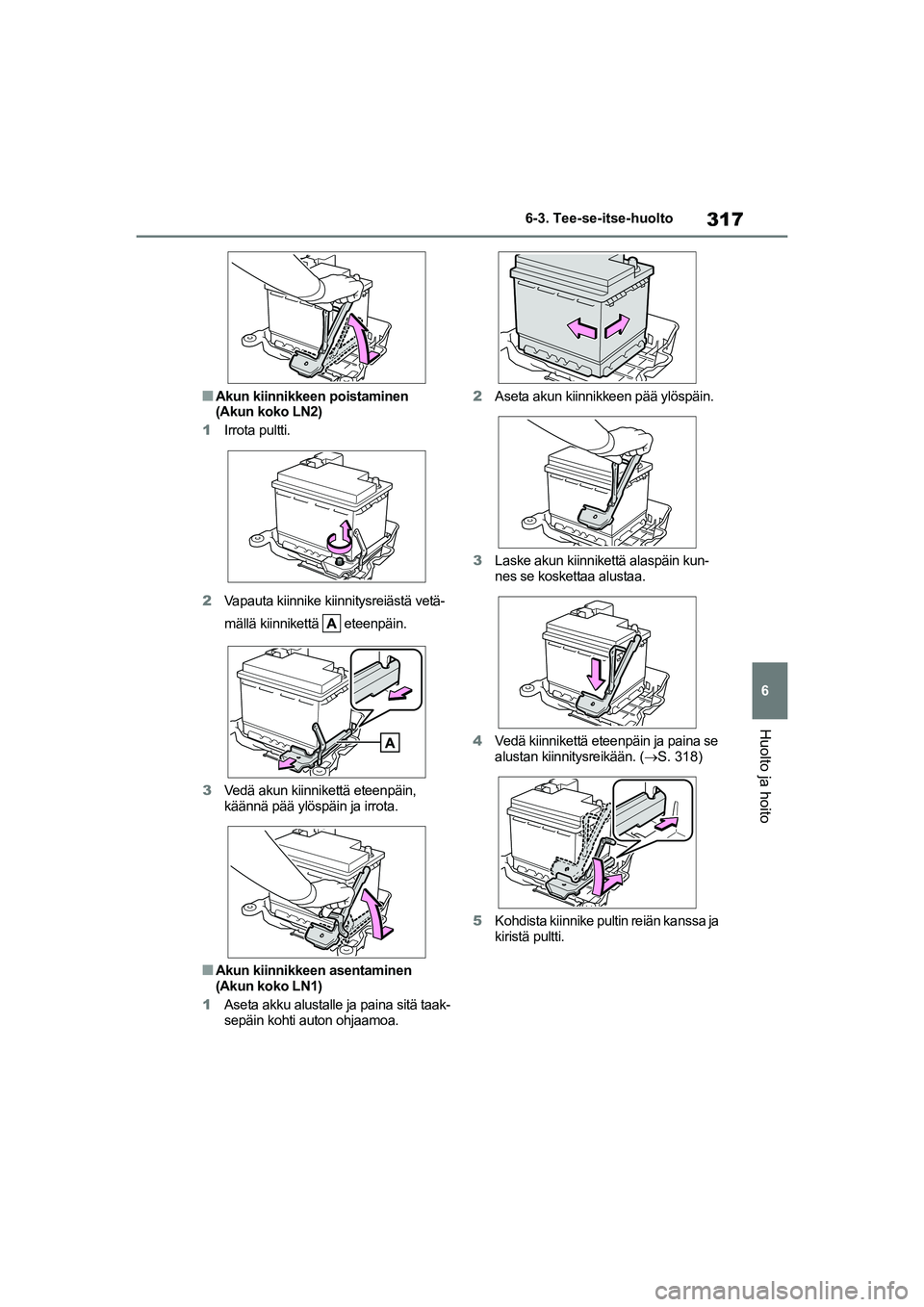

nAkun kiinnikkeen poistaminen
(Akun koko LN2)
1 Irrota pultti.
2 Vapauta kiinnike kiinnitysreiästä vetä-
mällä kiinnikettä eteenpäin.
3 Vedä akun kiinnikettä eteenpäin,
käännä pää ylöspäin ja irrota.
nAkun kiinnikkeen asentaminen
(Akun koko LN1)
1 Aseta akku alustalle ja paina sitä taak-
sepäin kohti auton ohjaamoa. 2
Aseta akun kiinnikkeen pää ylöspäin.
3 Laske akun kiinnikettä alaspäin kun-
nes se koske ttaa alustaa.
4 Vedä kiinnikettä eteenpäin ja paina se
alustan kiinnitysreikään. ( S. 318)
5 Kohdista kiinnike pultin reiän kanssa ja
kiristä pultti.
OMK0001FI.book Page 317 Monday, March 1, 2021 2:09 PM

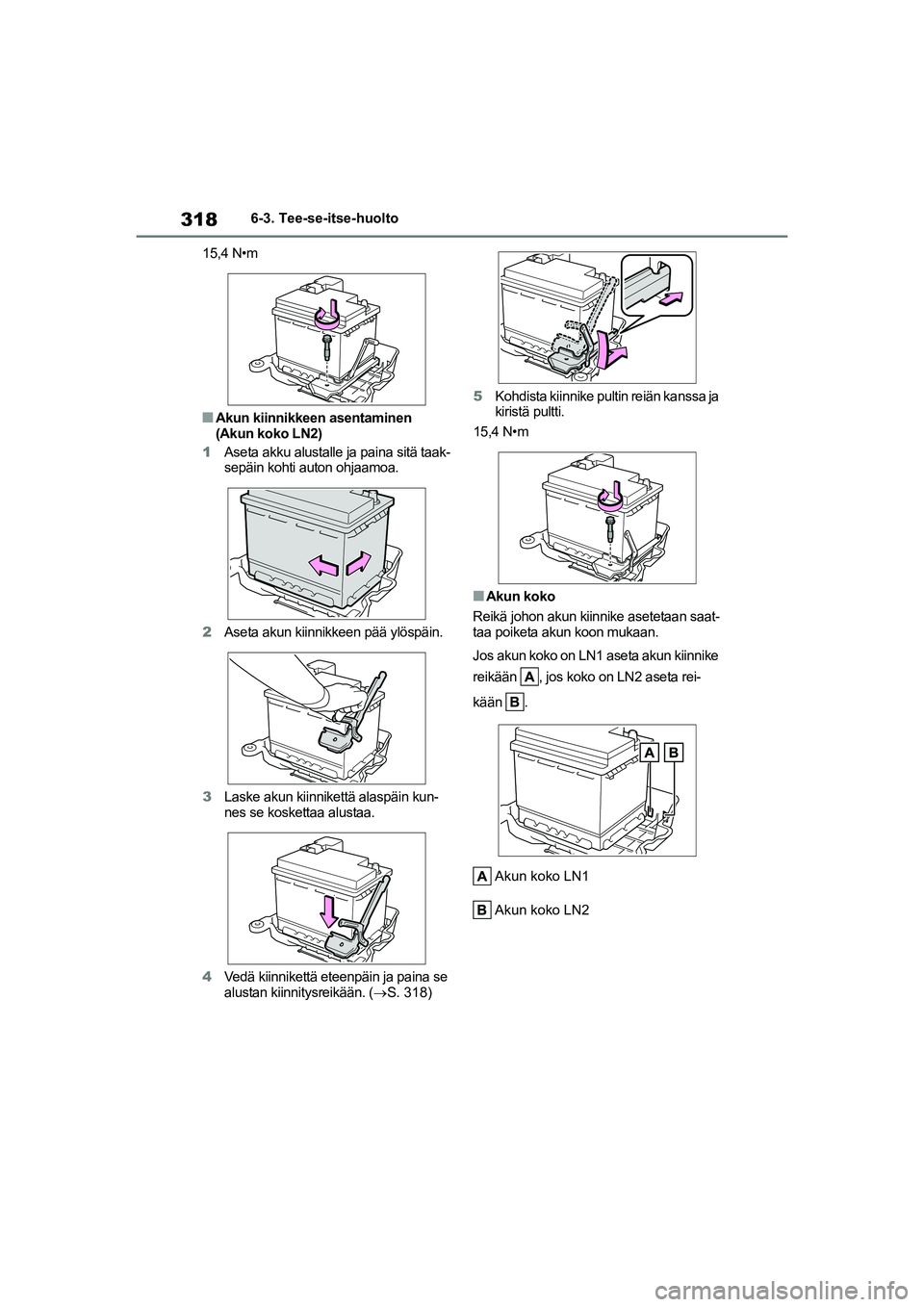

318
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
15,4 N•m
nAkun kiinnikkeen asentaminen
(Akun koko LN2)
1 Aseta akku alustalle ja paina sitä taak-
sepäin kohti auton ohjaamoa.
2 Aseta akun kiinnikkeen pää ylöspäin.
3 Laske akun kiinnikettä alaspäin kun-
nes se koskettaa alustaa.
4 Vedä kiinnikettä eteenpäin ja paina se
alustan kiinnitysreikään. ( S. 318) 5
Kohdista kiinnike pultin reiän kanssa ja
kiristä pultti.
15,4 N•m
nAkun koko
Reikä johon akun kiinnike asetetaan saat-
taa poiketa akun koon mukaan.
Jos akun koko on LN1 aseta akun kiinnike
reikään , jos koko on LN2 aseta rei-
kään .
Akun koko LN1
Akun koko LN2
OMK0001FI.book Page 318 Monday, March 1, 2021 2:09 PM

319
6
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
Huolto ja hoito
Jos pesunesteen pinta on "1/2"-vii-
van tasalla, lisää pesunestettä.
VAROITUS
nAkun sisältämät kemikaalit
Akku sisältää myrkyllistä ja syövyttä-
vää rikkihappoa ja se saattaa kehittää
vetykaasua, joka on syttyvää ja räjäh-
tävää. Estääksesi kuolemantapaukset
ja vakavat loukkaantumiset, huomioi
seuraavat varotoim enpiteet, kun työs-
kentelet akun lähellä:
lÄlä aiheuta kipinöitä koskettamalla
akkukenkiä työkaluilla.
lÄlä tupakoi tai sytytä tulitikkua akun
lähellä.
lEstä nesteen joutuminen kosketuk-
siin silmien, ihon tai vaatteiden
kanssa.
lÄlä hengitä tai niele akkunestettä.
lKäytä suojalaseja työskennellessäsi
akun lähellä.
lPidä lapset poissa akun lähettyviltä.
nLataa akku turvallisessa paikassa
Lataa akku avoimessa tilassa. Älä
lataa akkua autotallissa tai suljetussa
huoneessa, jos ilmanvaihto on riittä-
mätön.
nAkkunesteeseen liittyvät hätätoi-
menpiteet
lJos akkunestettä roiskuu silmiisi
Huuhtele silmiä puhtaalla vedellä
15 minuutin ajan ja hakeudu välittö-
mästi lääkärin hoitoon. Jos mahdol-
lista, jatka huuhtelua esim. sienen
tai kankaan avulla matkalla lääkä-
riin.
lJos akkunestettä roiskuu ihollesi
Pese alue huolellisesti. Jos tunnet
kipua tai iholla on polttava tunne,
hakeudu viipymättä lääkärin hoi-
toon.
lJos akkunestettä roiskuu vaatteil-
lesi
Se saattaa imeytyä vaatteiden läpi
iholle. Riisu välittömästi vaatetus ja
noudata tarvittaessa yllä annettuja
ohjeita.
lJos vahingossa nielet akkunestettä
Juo runsaasti vettä tai maitoa.
Hakeudu välittömästi lääkärin hoi-
toon.
nKun akku kytketän irti virtapiiristä
Älä irrota negatiivista (-)-kaapeliken-
kää korin puolelta. Irrotettu negatiivi-
nen (-)-kaapelikenkä saattaa päästä
kosketuksiin posit iivisen (+)-kaapeli-
kengän kanssa, mistä aiheutuu oiko-
sulku ja seurauksena voi olla kuolema
tai vakavat henkilövahingot.
HUOMAA
nKun lataat akkua
Älä koskaan lataa akkua moottorin
käydessä. Varmista myös, että kaikki
auton sähkölaitteet on kytketty pois
käytöstä.
Pesunesteen lisäys
OMK0001FI.book Page 319 Monday, March 1, 2021 2:09 PM

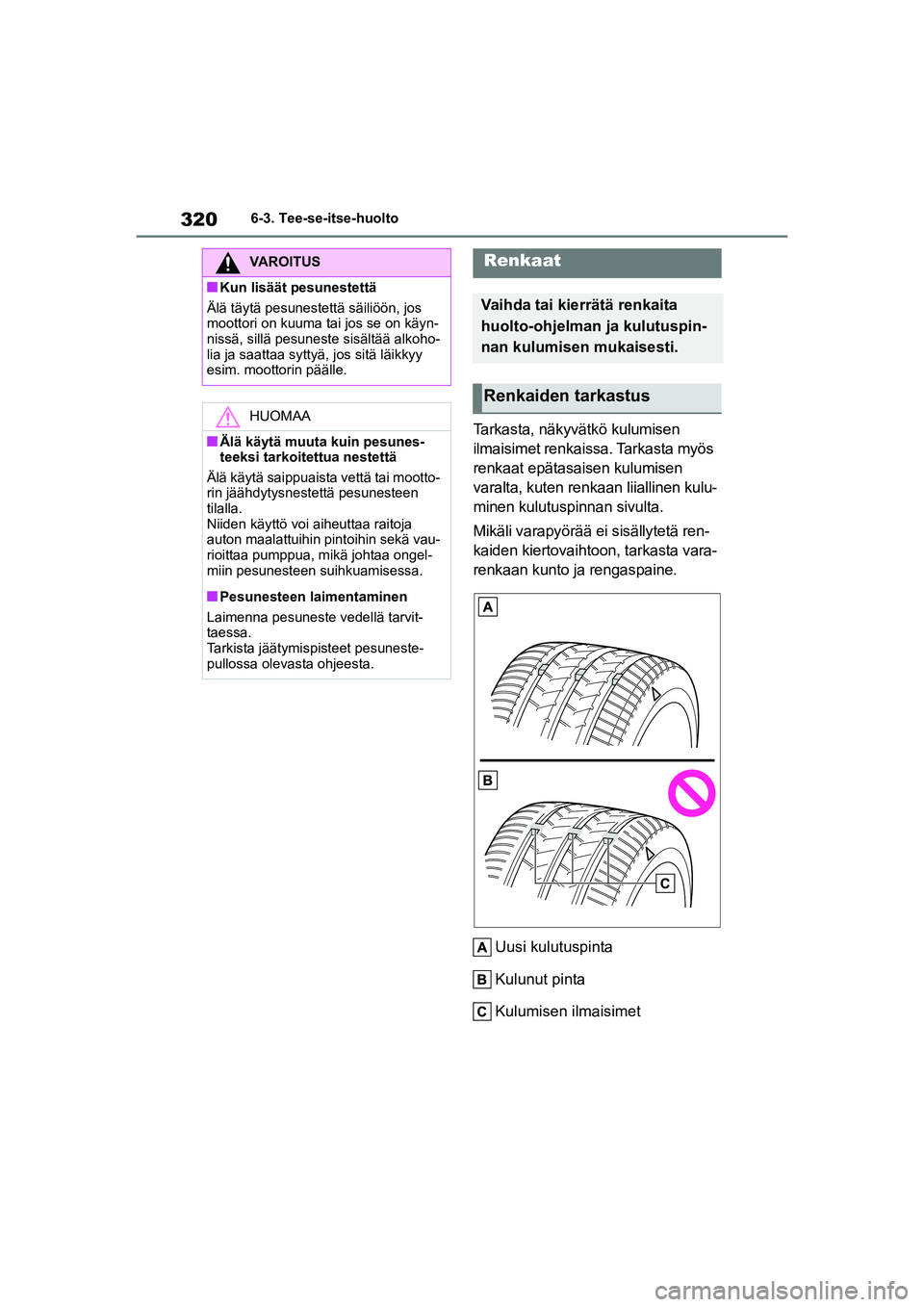

320
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
Tarkasta, näkyvätkö kulumisen
ilmaisimet renkaissa. Tarkasta myös
renkaat epätasaisen kulumisen
varalta, kuten renkaan liiallinen kulu-
minen kulutuspinnan sivulta.
Mikäli varapyörää ei sisällytetä ren-
kaiden kiertovaihtoon, tarkasta vara-
renkaan kunto ja rengaspaine.Uusi kulutuspinta
Kulunut pinta
Kulumisen ilmaisimet
VAROITUS
nKun lisäät pesunestettä
Älä täytä pesunestettä säiliöön, jos
moottori on kuuma tai jos se on käyn-
nissä, sillä pesuneste sisältää alkoho-
lia ja saattaa sytty ä, jos sitä läikkyy
esim. moottorin päälle.
HUOMAA
nÄlä käytä muuta kuin pesunes-
teeksi tarkoitettua nestettä
Älä käytä saippuaista vettä tai mootto-
rin jäähdytysnestettä pesunesteen
tilalla.
Niiden käyttö voi aiheuttaa raitoja
auton maalattuihin pintoihin sekä vau-
rioittaa pumppua, mikä johtaa ongel-
miin pesunesteen suihkuamisessa.
nPesunesteen laimentaminen
Laimenna pesuneste vedellä tarvit-
taessa.
Tarkista jäätymis pisteet pesuneste-
pullossa olevasta ohjeesta.
Renkaat
Vaihda tai kie rrätä renkaita
huolto-ohjelman ja kulutuspin-
nan kulumisen mukaisesti.
Renkaiden tarkastus
OMK0001FI.book Page 320 Monday, March 1, 2021 2:09 PM
