Page 341 of 448

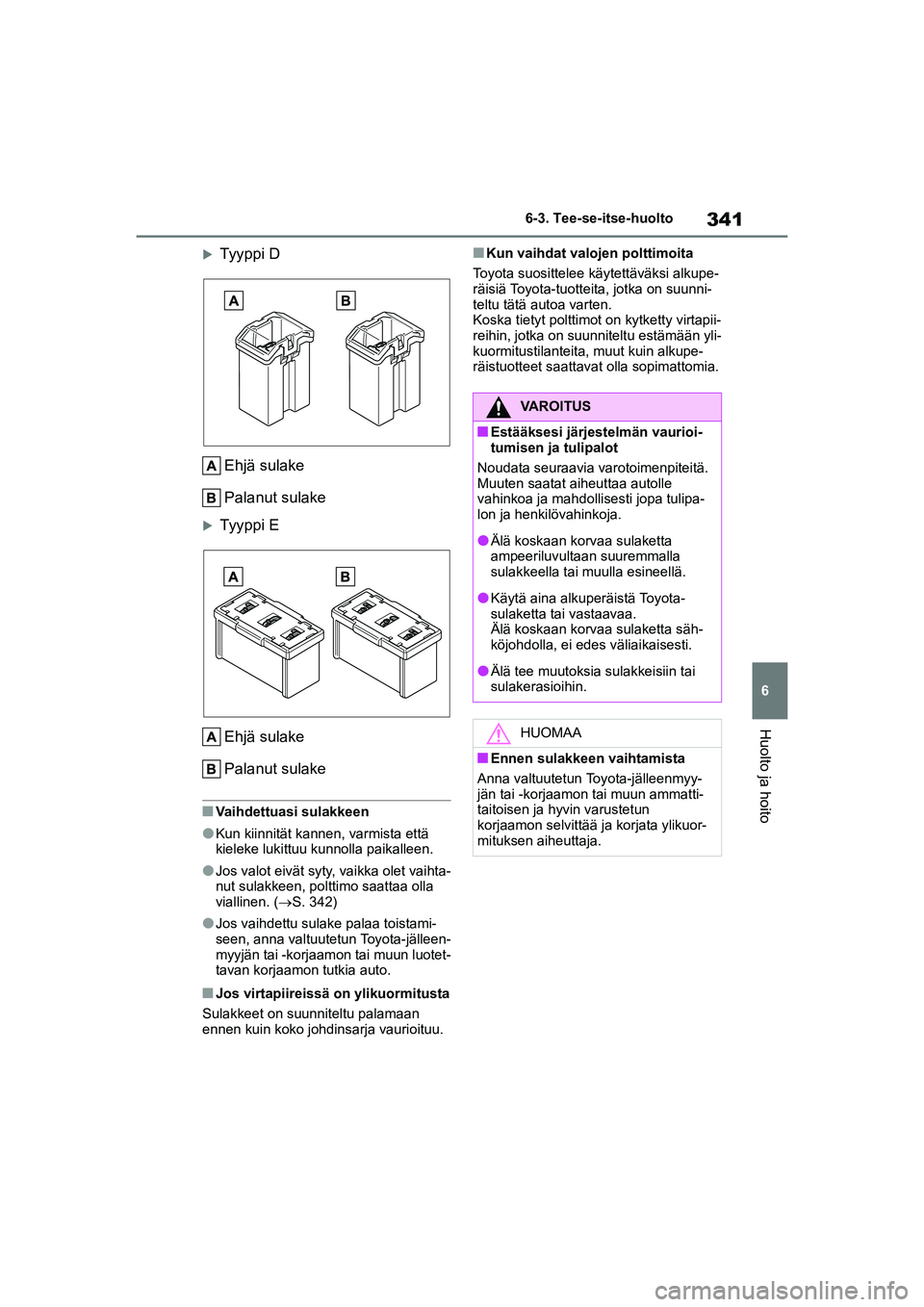

341
6
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
Huolto ja hoito
Ty y pp i DEhjä sulake
Palanut sulake
Ty y pp i EEhjä sulake
Palanut sulake
nVaihdettuasi sulakkeen
lKun kiinnität kannen, varmista että
kieleke lukittuu kunnolla paikalleen.
lJos valot eivät syty, vaikka olet vaihta-
nut sulakkeen, polttimo saattaa olla
viallinen. ( S. 342)
lJos vaihdettu sulake palaa toistami-
seen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotet-
tavan korjaamon tutkia auto.
nJos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan
ennen kuin koko johdinsarja vaurioituu.
nKun vaihdat valojen polttimoita
Toyota suosittelee käytettäväksi alkupe-
räisiä Toyota-tuotteita, jotka on suunni-
teltu tätä autoa varten.
Koska tietyt polttimo t on kytketty virtapii-
reihin, jotka on suunniteltu estämään yli-
kuormitustilanteita, muut kuin alkupe-
räistuotteet saattavat olla sopimattomia.
VAROITUS
nEstääksesi järjestelmän vaurioi-
tumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle
vahinkoa ja mahdollisesti jopa tulipa-
lon ja henkilövahinkoja.
lÄlä koskaan korvaa sulaketta
ampeeriluvultaan suuremmalla
sulakkeella tai muulla esineellä.
lKäytä aina alkuperäistä Toyota-
sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta säh-
köjohdolla, ei edes väliaikaisesti.
lÄlä tee muutoksia sulakkeisiin tai
sulakerasioihin.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun ammatti-
taitoisen ja hyvin varustetun
korjaamon selvittää ja korjata ylikuor-
mituksen aiheuttaja.
OMK0001FI.book Page 341 Monday, March 1, 2021 2:09 PM
Page 342 of 448

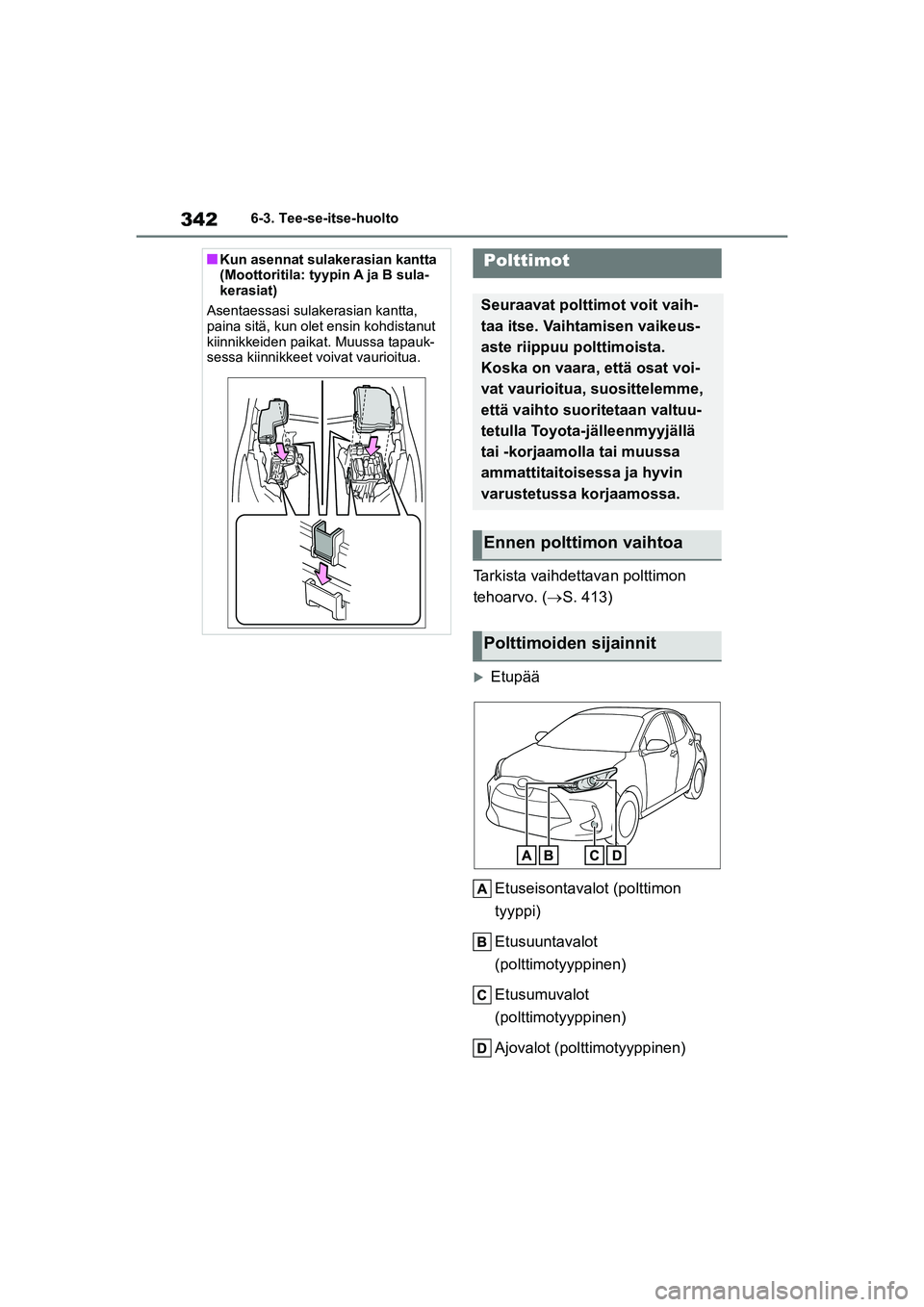

342
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
Tarkista vaihdettavan polttimon
tehoarvo. (S. 413)
Etupää
Etuseisontavalot (polttimon
tyyppi)
Etusuuntavalot
(polttimotyyppinen)
Etusumuvalot
(polttimotyyppinen)
Ajovalot (polttimotyyppinen)
nKun asennat sulakerasian kantta
(Moottoritila: tyyp in A ja B sula-
kerasiat)
Asentaessasi sulakerasian kantta,
paina sitä, kun olet ensin kohdistanut
kiinnikkeiden paikat. Muussa tapauk-
sessa kiinnikkeet vo ivat vaurioitua.Polttimot
Seuraavat polttimot voit vaih-
taa itse. Vaihtamisen vaikeus-
aste riippuu polttimoista.
Koska on vaara, että osat voi-
vat vaurioitua, suosittelemme,
että vaihto suoritetaan valtuu-
tetulla Toyota-jälleenmyyjällä
tai -korjaamolla tai muussa
ammattitaitoisessa ja hyvin
varustetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
OMK0001FI.book Page 342 Monday, March 1, 2021 2:09 PM
Page 343 of 448

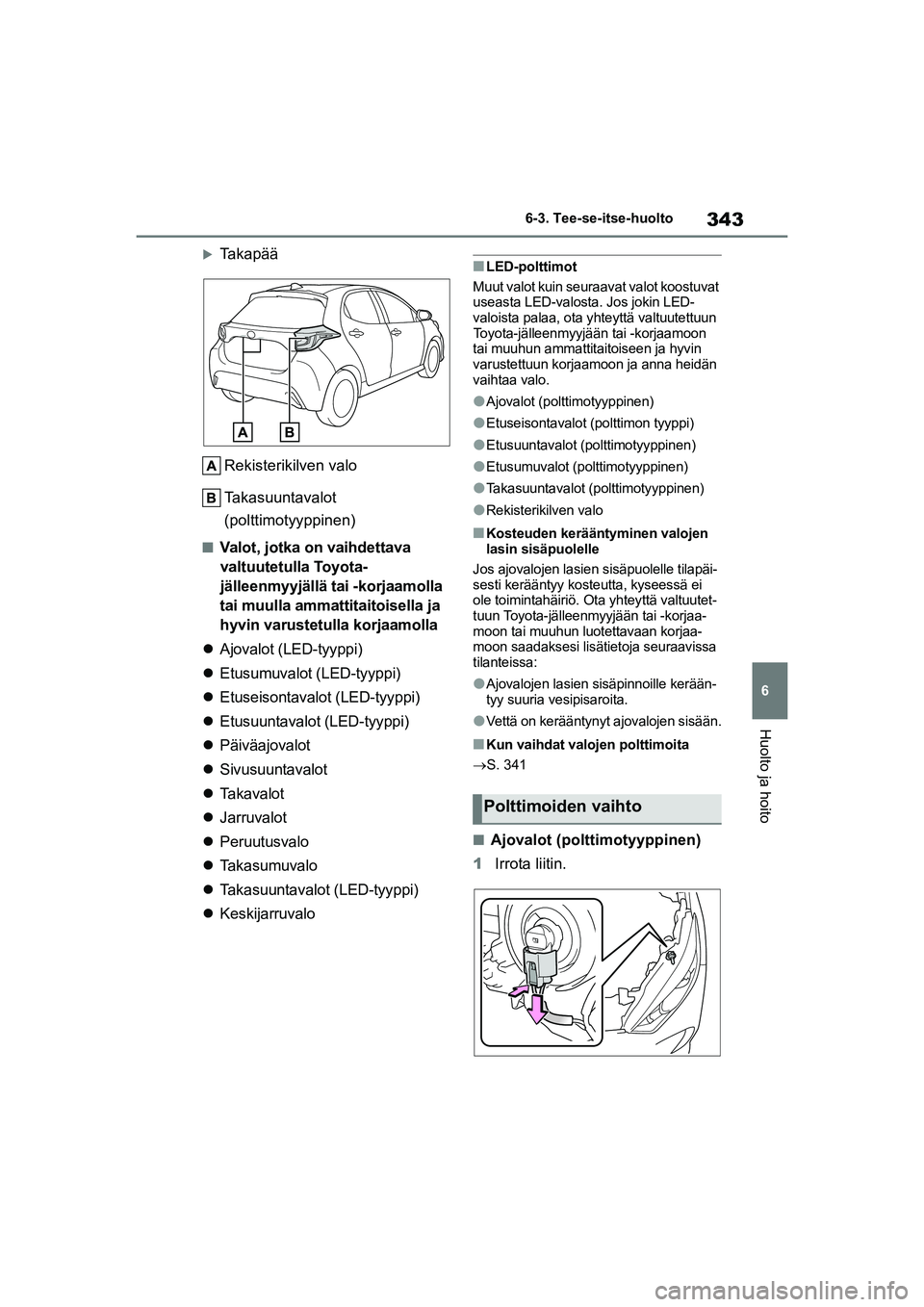

343
6
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
Huolto ja hoito
Ta k a p ä äRekisterikilven valo
Takasuuntavalot
(polttimotyyppinen)
nValot, jotka on vaihdettava valtuutetulla Toyota-
jälleenmyyjällä tai -korjaamolla
tai muulla ammattitaitoisella ja
hyvin varustetulla korjaamolla
Ajovalot (LED-tyyppi)
Etusumuvalot (LED-tyyppi)
Etuseisontavalot (LED-tyyppi)
Etusuuntavalot (LED-tyyppi)
Päiväajovalot
Sivusuuntavalot
Ta k a v a l o t
Jarruvalot
Peruutusvalo
Takasumuvalo
Takasuuntavalot (LED-tyyppi)
Keskijarruvalo
nLED-polttimot
Muut valot kuin seuraavat valot koostuvat
useasta LED-valosta. Jos jokin LED-
valoista palaa, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon ja anna heidän
vaihtaa valo.
lAjovalot (polttimotyyppinen)
lEtuseisontavalot (polttimon tyyppi)
lEtusuuntavalot (polttimotyyppinen)
lEtusumuvalot (polttimotyyppinen)
lTakasuuntavalot (polttimotyyppinen)
lRekisterikilven valo
nKosteuden kerääntyminen valojen
lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäi-
sesti kerääntyy kosteutta, kyseessä ei
ole toimintahäiriö. Ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun luotettavaan korjaa-
moon saadaksesi lisätie toja seuraavissa
tilanteissa:
lAjovalojen lasien sisäpinnoille kerään-
tyy suuria vesipisaroita.
lVettä on kerääntynyt ajovalojen sisään.
nKun vaihdat valojen polttimoita
S. 341
nAjovalot (polttimotyyppinen)
1 Irrota liitin.
Polttimoiden vaihto
OMK0001FI.book Page 343 Monday, March 1, 2021 2:09 PM
Page 344 of 448

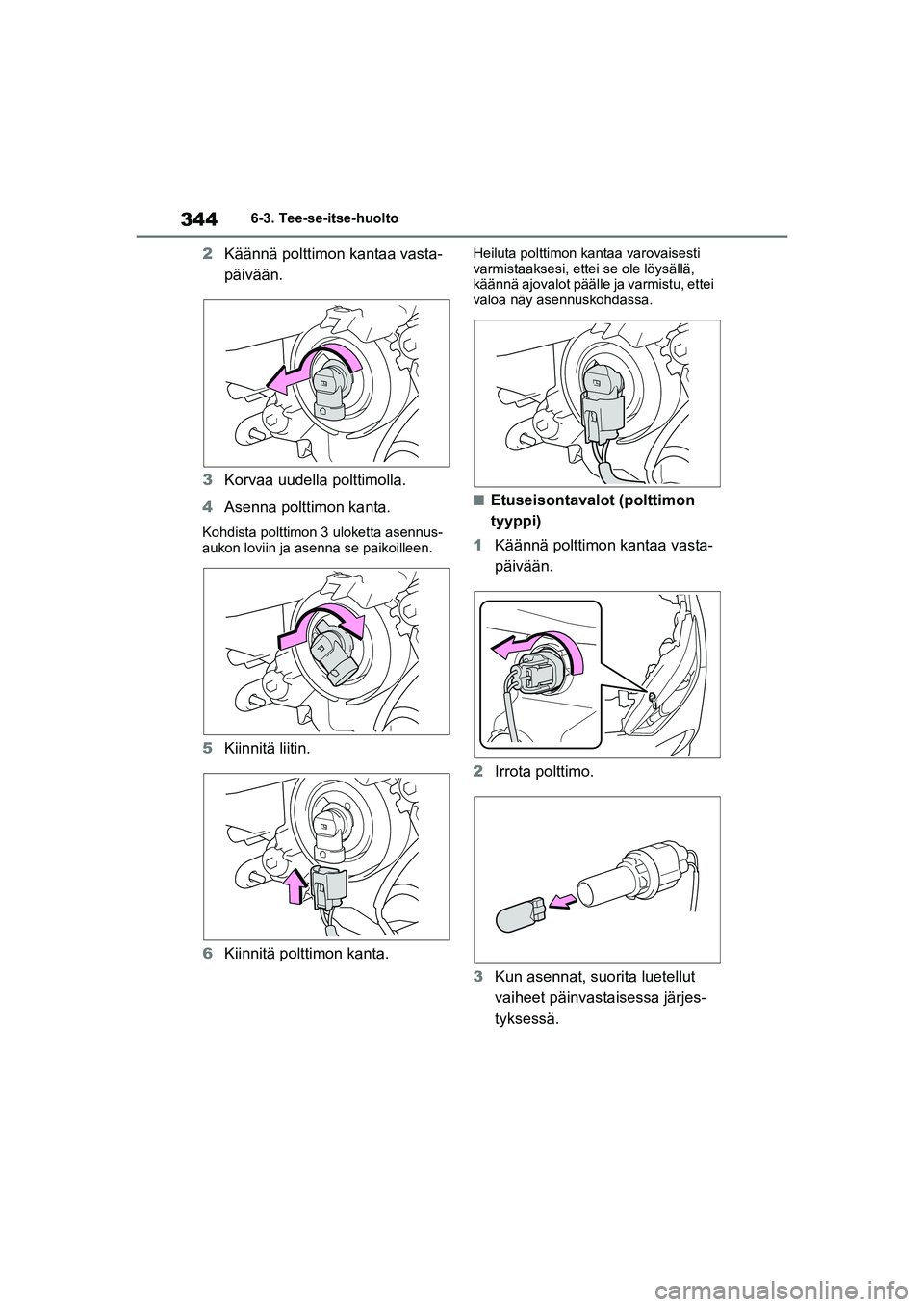

344
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
2Käännä polttimon kantaa vasta-
päivään.
3 Korvaa uudella polttimolla.
4 Asenna polttimon kanta.
Kohdista polttimon 3 uloketta asennus-
aukon loviin ja asenna se paikoilleen.
5Kiinnitä liitin.
6 Kiinnitä polttimon kanta.
Heiluta polttimon kantaa varovaisesti
varmistaaksesi, ettei se ole löysällä,
käännä ajovalot päälle ja varmistu, ettei
valoa näy asennuskohdassa.
nEtuseisontavalot (polttimon
tyyppi)
1 Käännä polttimon kantaa vasta-
päivään.
2 Irrota polttimo.
3 Kun asennat, suorita luetellut
vaiheet päinvast aisessa järjes-
tyksessä.
OMK0001FI.book Page 344 Monday, March 1, 2021 2:09 PM
Page 345 of 448

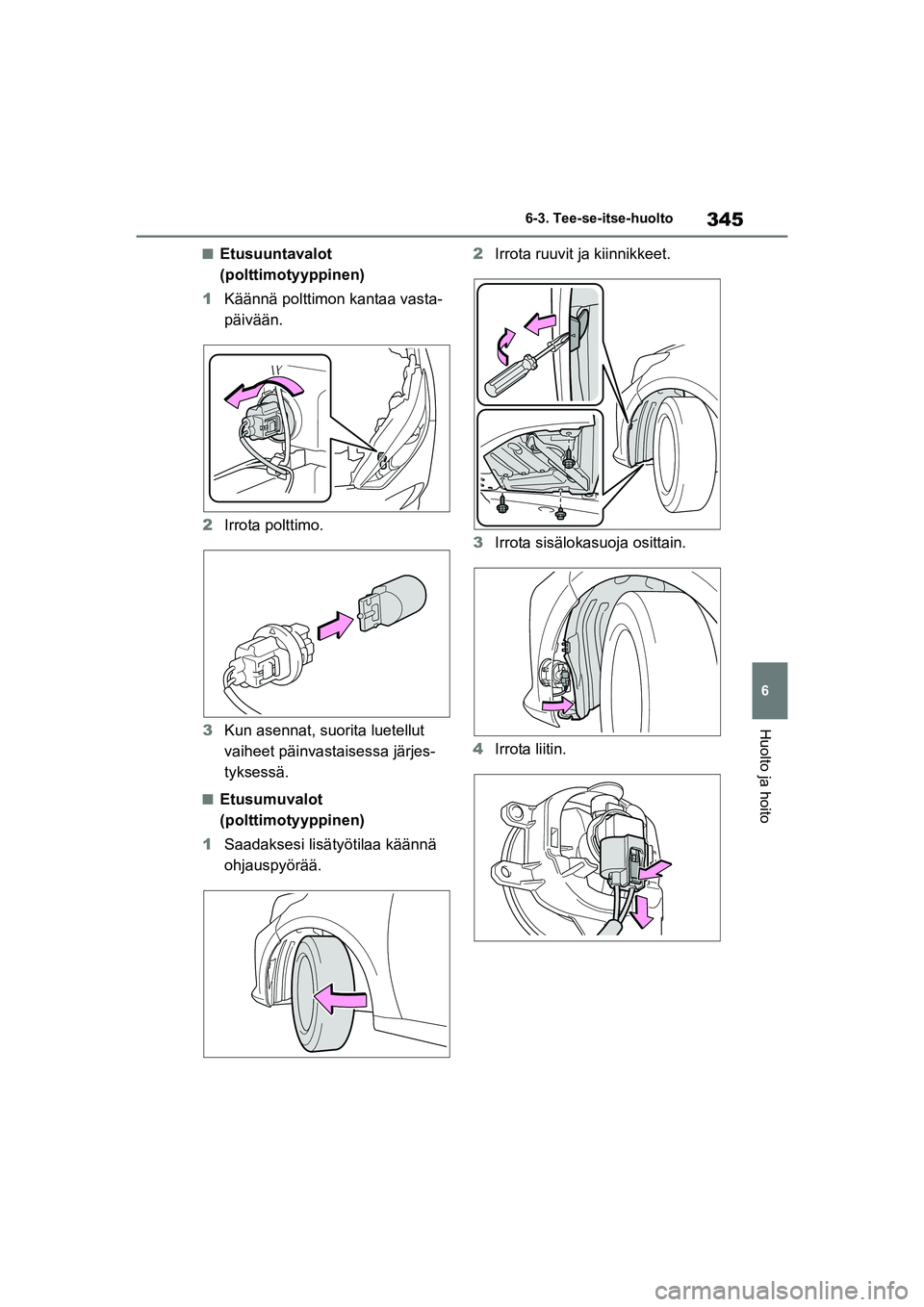

345
6
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
Huolto ja hoito
nEtusuuntavalot
(polttimotyyppinen)
1 Käännä polttimon kantaa vasta-
päivään.
2 Irrota polttimo.
3 Kun asennat, suorita luetellut
vaiheet päinvastaisessa järjes-
tyksessä.
nEtusumuvalot
(polttimotyyppinen)
1 Saadaksesi lisätyötilaa käännä
ohjauspyörää. 2
Irrota ruuvit ja kiinnikkeet.
3 Irrota sisälokasuoja osittain.
4 Irrota liitin.
OMK0001FI.book Page 345 Monday, March 1, 2021 2:09 PM
Page 346 of 448

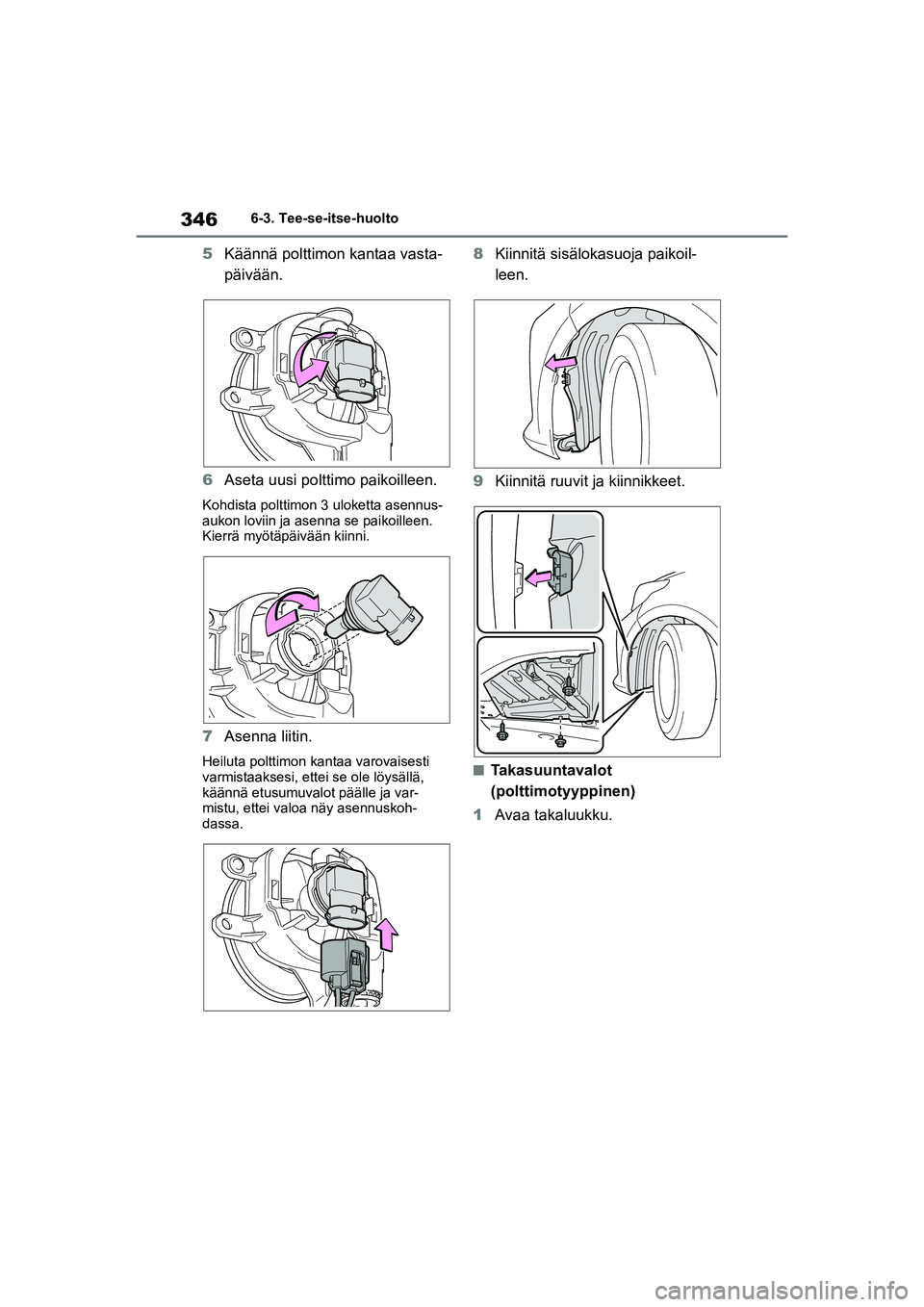

346
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
5Käännä polttimon kantaa vasta-
päivään.
6 Aseta uusi polttimo paikoilleen.
Kohdista polttimon 3 uloketta asennus-
aukon loviin ja asenna se paikoilleen.
Kierrä myötäpäivään kiinni.
7Asenna liitin.
Heiluta polttimon kantaa varovaisesti
varmistaaksesi, ettei se ole löysällä,
käännä etusumuvalot päälle ja var-
mistu, ettei valoa näy asennuskoh-
dassa.
8Kiinnitä sisälokasuoja paikoil-
leen.
9 Kiinnitä ruuvit ja kiinnikkeet.
nTakasuuntavalot
(polttimotyyppinen)
1 Avaa takaluukku.
OMK0001FI.book Page 346 Monday, March 1, 2021 2:09 PM
Page 347 of 448

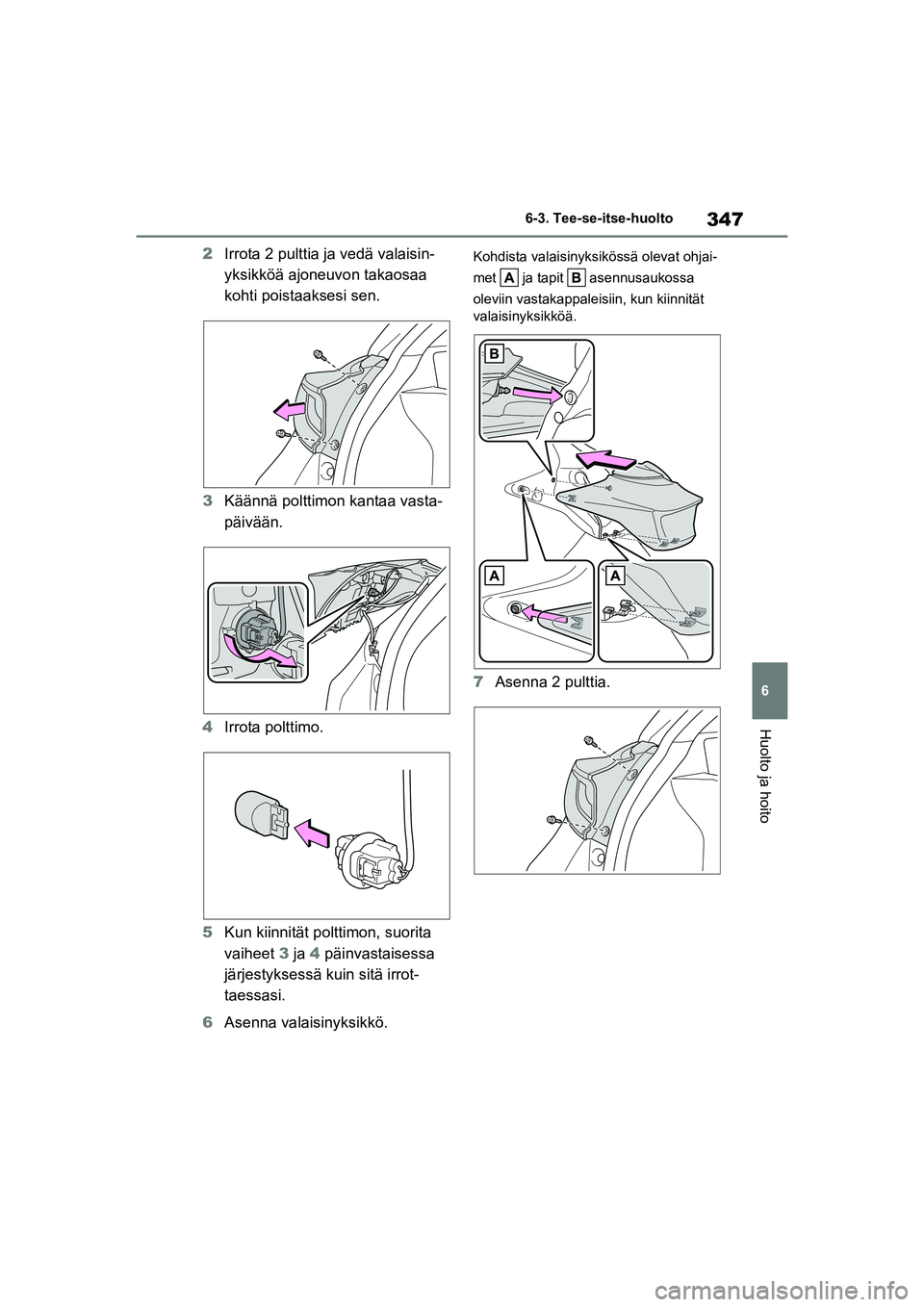

347
6
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
Huolto ja hoito
2Irrota 2 pulttia ja vedä valaisin-
yksikköä ajoneuvon takaosaa
kohti poistaaksesi sen.
3 Käännä polttimon kantaa vasta-
päivään.
4 Irrota polttimo.
5 Kun kiinnität polttimon, suorita
vaiheet 3 ja 4 päinvastaisessa
järjestyksessä kuin sitä irrot-
taessasi.
6 Asenna valaisinyksikkö.Kohdista valaisinyksikössä olevat ohjai-
met ja tapit asennusaukossa
oleviin vastakappaleisiin, kun kiinnität
valaisinyksikköä.
7Asenna 2 pulttia.
OMK0001FI.book Page 347 Monday, March 1, 2021 2:09 PM
Page 348 of 448

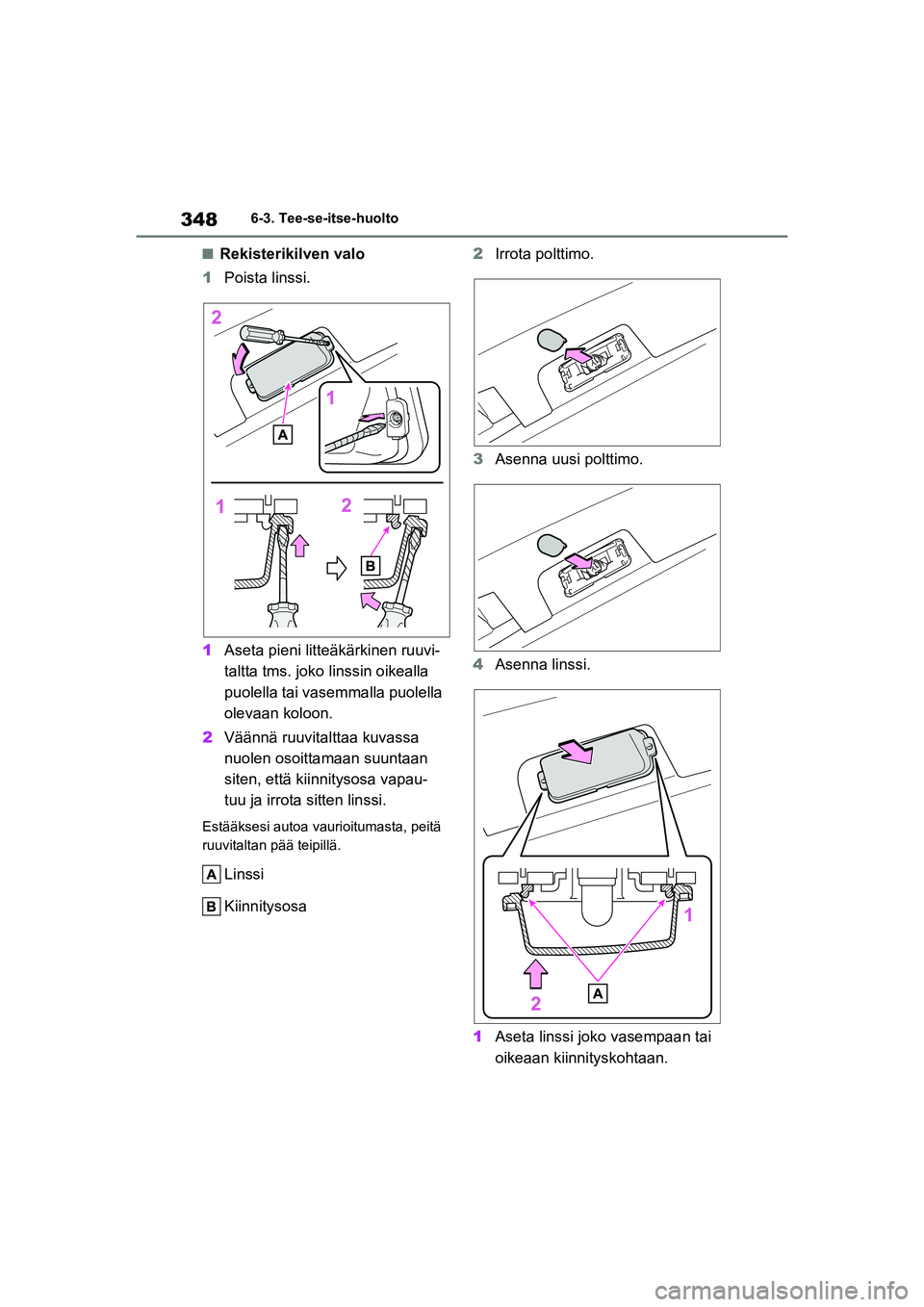

348
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
nRekisterikilven valo
1 Poista linssi.
1 Aseta pieni litteäkärkinen ruuvi-
taltta tms. joko linssin oikealla
puolella tai vasemmalla puolella
olevaan koloon.
2 Väännä ruuvitalttaa kuvassa
nuolen osoittamaan suuntaan
siten, että kiinnitysosa vapau-
tuu ja irrota sitten linssi.
Estääksesi autoa v aurioitumasta, peitä
ruuvitaltan pää teipillä.
Linssi
Kiinnitysosa 2
Irrota polttimo.
3 Asenna uusi polttimo.
4 Asenna linssi.
1 Aseta linssi joko vasempaan tai
oikeaan kiinnityskohtaan.
OMK0001FI.book Page 348 Monday, March 1, 2021 2:09 PM
Page 349 of 448

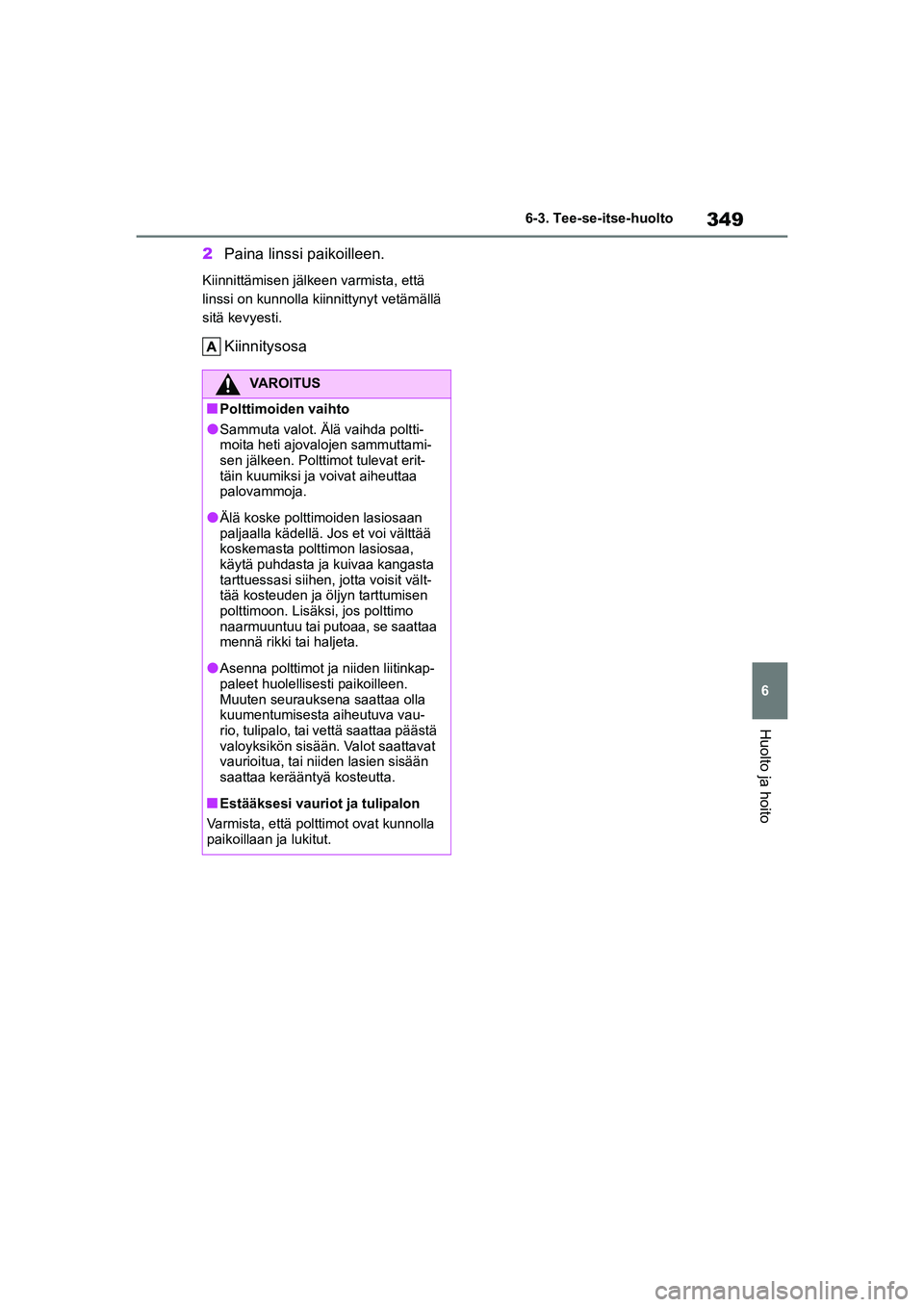

349
6
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
Huolto ja hoito
2Paina linssi paikoilleen.
Kiinnittämisen jälkeen varmista, että
linssi on kunnolla k iinnittynyt vetämällä
sitä kevyesti.
Kiinnitysosa
VAROITUS
nPolttimoiden vaihto
lSammuta valot. Älä vaihda poltti-
moita heti ajovalojen sammuttami-
sen jälkeen. Polttimot tulevat erit-
täin kuumiksi ja voivat aiheuttaa
palovammoja.
lÄlä koske polttimoiden lasiosaan
paljaalla kädellä. Jos et voi välttää
koskemasta polttimon lasiosaa,
käytä puhdasta ja kuivaa kangasta
tarttuessasi siihen, jotta voisit vält-
tää kosteuden ja öljyn tarttumisen
polttimoon. Lisäksi, jos polttimo
naarmuuntuu tai putoaa, se saattaa
mennä rikki tai haljeta.
lAsenna polttimot ja niiden liitinkap-
paleet huolellisesti paikoilleen.
Muuten seurauksena saattaa olla
kuumentumisesta aiheutuva vau-
rio, tulipalo, tai vettä saattaa päästä
valoyksikön sisään. Valot saattavat
vaurioitua, tai niiden lasien sisään
saattaa keräänt yä kosteutta.
nEstääksesi vauriot ja tulipalon
Varmista, että polttimot ovat kunnolla
paikoillaan ja lukitut.
OMK0001FI.book Page 349 Monday, March 1, 2021 2:09 PM
Page 350 of 448

350
YARIS OMK0001FI
6-3. Tee-se-itse-huolto
OMK0001FI.book Page 350 Monday, March 1, 2021 2:09 PM
