7-1. Dba∏oÊç o samochód291
7
Obs∏uga techniczna i konserwacja
Ârodki czyszczàce
Nie wolno stosowaç nast´pujàcych typów detergentów, poniewa˝ mogà
one powodowaç odbarwienia tapicerki oraz smugi i uszkodzenia na po-
wierzchniach lakierowanych:
• Z wyjàtkiem obiç siedzeƒ: Substancje organiczne w rodzaju benzenu
i benzyny, roztwory alkaliczne lub kwasowe, preparaty barwiàce i wy-
bielajàce
• Obicia siedzeƒ: substancje alkaliczne lub kwasowe w rodzaju rozpusz-
czalników, benzenu lub alkoholu
Nie nale˝y u˝ywaç wosków nab∏yszczajàcych ani preparatów czyszczà-
cych z Êrodkiem nab∏yszczajàcym. Grozi to uszkodzeniem powierzchni
deski rozdzielczej lub innych lakierowanych elementów wn´trza.
Zapobieganie uszkodzeniu obiç skórzanych
W celu unikni´cia ryzyka uszkodzenia obiç skórzanych nale˝y przestrzegaç
ni˝ej wymienionych zaleceƒ:
Niezw∏ocznie usuwaç z obiç skórzanych kurz i piach.
Nie pozostawiaç zbyt d∏ugo samochodu w miejscu bezpoÊrednio nas∏o-
necznionym. Szczególnie latem samochód powinien byç parkowany
w miejscach zacienionych.
Nie pozostawiaç na skórzanych obiciach przedmiotów wykonanych
z tworzyw sztucznych, winylu lub zawierajàcych ˝ywice, poniewa˝ w razie
silniejszego rozgrzania wn´trza mogà one przywrzeç do skóry.
Woda na pod∏odze
Nie nale˝y myç pod∏ogi samochodu wodà.
Woda mo˝e dostaç si´ do elementów elektrycznych ulokowanych pod wy-
k∏adzinà i spowodowaç uszkodzenia, np. systemu audio. Ponadto mo˝e
dojÊç do korozji nadwozia.
Mycie wewn´trznej powierzchni tylnej szyby
Nie nale˝y u˝ywaç Êrodków do mycia szyb, poniewa˝ mogà doprowa-
dziç do uszkodzenia usuwajàcych zaparowanie tylnej szyby nitek prze-
wodu grzejnego. Szyb´ nale˝y myç delikatnie mi´kkà szmatkà zwil˝onà
ciep∏à wodà. Przecieraç szyb´ ruchami równoleg∏ymi do nitek przewodu
grzejnego.
Nale˝y uwa˝aç, aby nie zarysowaç lub uszkodziç nitek przewodu grzejnego.
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 291 (Black plate)

Przeglàdy okresowe powinny byç przeprowadzane w terminach okre-
Êlonych w planie obs∏ugi okresowej.
Szczegó∏owy zakres i terminarz obs∏ugi okresowej podany jest w ksià˝ce
gwarancyjnej samochodu „Serwis i Gwarancja”.
Jakie czynnoÊci serwisowe mogà zostaç wykonane we w∏asnym za-
kresie?
Wiele punktów obs∏ugi okresowej jest ∏atwych do wykonania dla osoby
o pewnych zdolnoÊciach mechanicznych, dysponujàcej kilkoma podstawo-
wymi narz´dziami samochodowymi.
Nale˝y jednak zwróciç uwag´ na to, ˝e niektóre czynnoÊci obs∏ugowe wy-
magajà u˝ycia specjalistycznych narz´dzi oraz posiadania wysokich umie-
j´tnoÊci. Dlatego nale˝y je zlecaç wykwalifikowanym mechanikom. Nawet
gdy u˝ytkownik ma doÊwiadczenie mechaniczne, zalecane jest powierzenie
czynnoÊci obs∏ugi okresowej autoryzowanej stacji obs∏ugi Toyoty lub inne-
mu specjalistycznemu warsztatowi. Autoryzowana stacja obs∏ugi Toyoty b´-
dzie ponadto prowadziç rejestr wykonanych przeglàdów oraz czynnoÊci
serwisowych, pomocny na wypadek korzystania z naprawy gwarancyjnej.
W przypadku korzystania z us∏ug warsztatu nienale˝àcego do sieci serwi-
sowej Toyoty wskazane jest poproszenie o dokonywanie odpowiednich za-
pisów przebiegu historii serwisowej tego samochodu.
2927-2. Obs∏uga techniczna
Wymagania dotyczàce obs∏ugi technicznej
Niezb´dnym warunkiem bezpiecznej i ekonomicznej eksploatacji
jest codzienna dba∏oÊç o samochód i regularnie wykonywane za-
biegi serwisowe. Poni˝ej podane sà ogólne zalecenia producenta
samochodu:
Przeglàdy okresowe
CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 292 (Black plate)

Gdzie dokonywaç przeglàdów i napraw?
W celu utrzymania mo˝liwie najwy˝szej sprawnoÊci samochodu zalecane jest
powierzanie wszelkich napraw, przeglàdów i czynnoÊci serwisowych autoryzo-
wanej stacji obs∏ugi Toyoty lub odpowiednio przygotowanym i wyposa˝onym
specjalistom. CzynnoÊci serwisowe, przeglàdy i ewentualne naprawy wykony-
wane w ramach gwarancji najlepiej zlecaç autoryzowanej stacji obs∏ugi Toyoty,
która u˝yje wy∏àcznie oryginalnych cz´Êci zamiennych Toyoty. War to te˝ ko-
rzystaç z us∏ug autoryzowanych stacji obs∏ugi Toyoty w przypadku obs∏ug ser-
wisowych i wszelkich napraw nieobj´tych gwarancjà producenta samochodu,
poniewa˝ stacje te sà wyspecjalizowane w obs∏udze samochodów marki Toyota,
a ich wysoce wykwalifikowani pracownicy potrafià poradziç sobie z wszelkimi
problemami, jakie mogà zdarzyç si´ w trakcie eksploatacji tego samochodu.
Autoryzowane stacje obs∏ugi Toyoty lub inne odpowiednio przygotowane i wy-
posa˝one specjalistyczne warsztaty ze wzgl´du na to, ˝e posiadajà du˝e do-
Êwiadczenie w obs∏udze samochodów Toyota, rzetelnie i za rozsàdnà cen´
wykonajà wszelkie niezb´dne przeglàdy i obs∏ugi okresowe tego samochodu.
Kiedy samochód wymaga naprawy?
Nale˝y zwracaç uwag´ na wszelkie zmiany w zachowaniu si´ samochodu
podczas jazdy, nietypowe dêwi´ki i inne oznaki Êwiadczàce o koniecznoÊci in-
terwencji serwisowej. Najwa˝niejsze z nich, to:
Przerywana praca lub d∏awienie si´ silnika, odg∏osy dzwonienia
Wyraêna utrata mocy
Nietypowe odg∏osy dobiegajàce z silnika
Âlady wycieków pod samochodem (Jednak woda kapiàca z elementów
uk∏adu klimatyzacji, który pracowa∏, jest zjawiskiem normalnym.)
Zmiana odg∏osu pracy uk∏adu wydechowego (Mo˝e to byç objawem ulat-
niania si´ niebezpiecznego dla zdrowia tlenku w´gla. Nale˝y wtedy jechaç
z otwar tymi oknami i natychmiast zleciç sprawdzenie uk∏adu wydechowego.)
Widoczne obni˝enie ciÊnienia w oponie, pisk ogumienia przy skr´caniu,
nierównomierne zu˝ycie bie˝nika
Âciàganie samochodu w jednà stron´ podczas jazdy po p∏askiej, prostej
drodze
Nietypowe odg∏osy towarzyszàce pracy elementów zawieszenia
Spadek skutecznoÊci hamulców, „mi´kki” peda∏ hamulca zasadniczego,
zapadanie si´ peda∏u niemal do pod∏ogi, Êciàganie samochodu w jednà
stron´ podczas hamowania
Sta∏e utrzymywanie si´ temperatury silnika powy˝ej normalnego zakresu
Zaobserwowanie jednego z powy˝szych objawów wymaga niezw∏ocznego
oddania samochodu do regulacji lub naprawy w autoryzowanej stacji obs∏ugi
Toyoty lub innym specjalistycznym warsztacie.
7-2. Obs∏uga techniczna293
7
Obs∏uga techniczna i konserwacja
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 293 (Black plate)

2947-2. Obs∏uga techniczna
Nieprzestrzeganie zasad dba∏oÊci o stan techniczny samochodu
Grozi doprowadzeniem do powa˝nej awarii samochodu, a tak˝e spowodo-
waniem wypadku, w wyniku którego mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Ârodki ostro˝noÊci przy obs∏udze akumulatora 12-woltowego
Bieguny akumulatora 12-woltowego, zaciski jego przewodów oraz powià-
zane z nimi elementy wyposa˝enia zawierajà potencjalnie niebezpieczne
dla zdrowia zwiàzki o∏owiu lub czysty o∏ów, o których wiadomo, ˝e powodu-
jà uszkodzenia mózgu. Po ka˝dym kontakcie z akumulatorem 12-woltowym
nale˝y umyç r´ce. (
S. 309)
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 294 (Black plate)

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie295
7
Obs∏uga techniczna i konserwacja
Ârodki ostro˝noÊci podczas
wykonywania czynnoÊci serwisowych
Podczas samodzielnego wykonywania czynnoÊci serwisowych
nale˝y przestrzegaç podanych w tym rozdziale wskazówek i pro-
cedur post´powania.

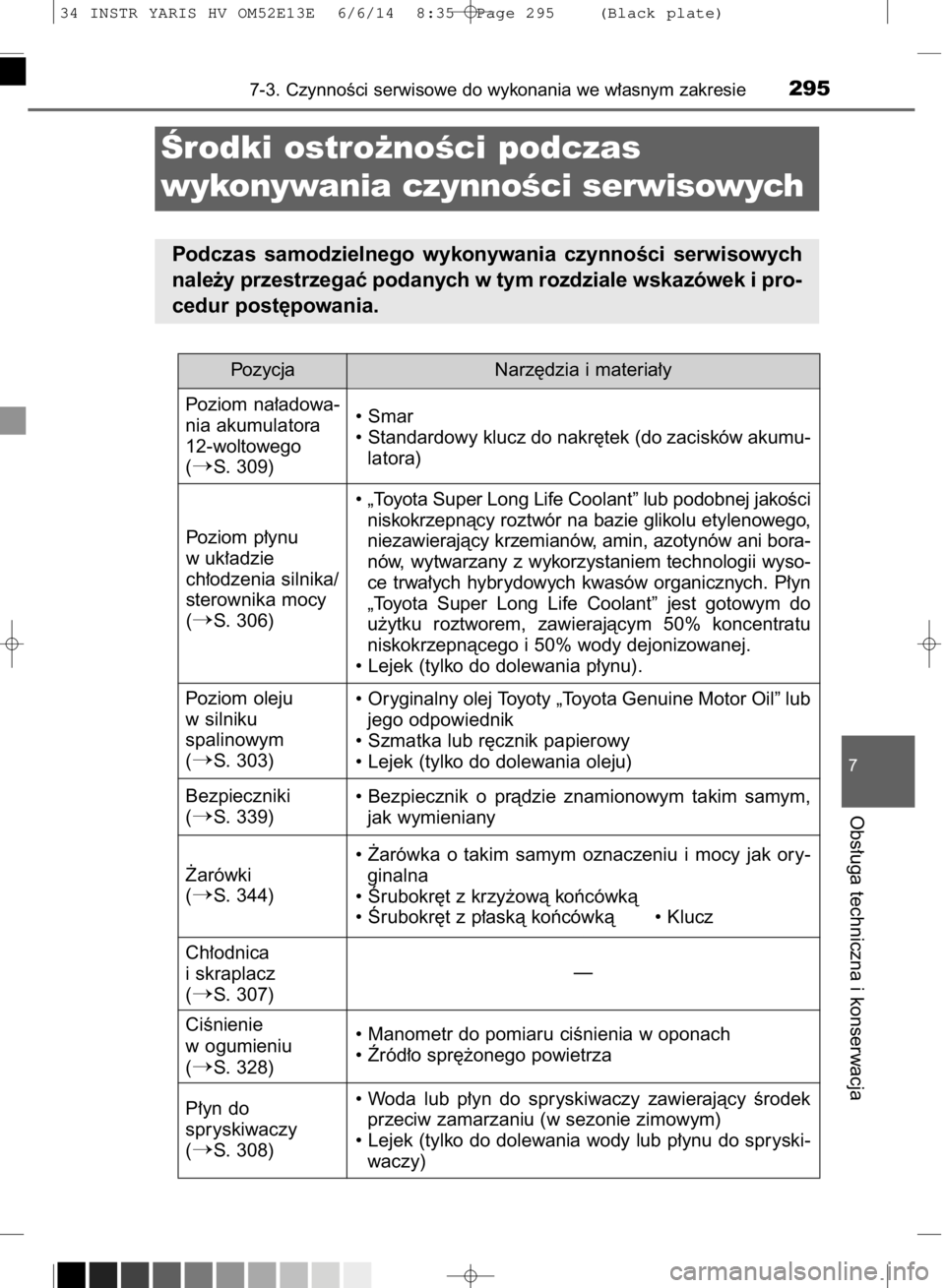

Pozycja Narz´dzia i materia∏y
Poziom na∏adowa-
nia akumulatora
12-woltowego
(
S. 309)• Smar
• Standardowy klucz do nakr´tek (do zacisków akumu-
latora)
Poziom oleju
w silniku
spalinowym
(
S. 303)• Oryginalny olej Toyoty „Toyota Genuine Motor Oil” lub
jego odpowiednik
• Szmatka lub r´cznik papierowy
• Lejek (tylko do dolewania oleju)
Bezpieczniki
(
S. 339)• Bezpiecznik o pràdzie znamionowym takim samym,
jak wymieniany
˚arówki
(
S. 344)• ˚arówka o takim samym oznaczeniu i mocy jak ory-
ginalna
• Ârubokr´t z krzy˝owà koƒcówkà
• Ârubokr´t z p∏askà koƒcówkà • Klucz
Ch∏odnica
i skraplacz
(
S. 307)—
CiÊnienie
w ogumieniu
(
S. 328)• Manometr do pomiaru ciÊnienia w oponach
• èród∏o spr´˝onego powietrza
P∏yn do
spryskiwaczy
(
S. 308)• Woda lub p∏yn do spryskiwaczy zawierajàcy Êrodek
przeciw zamarzaniu (w sezonie zimowym)
• Lejek (tylko do dolewania wody lub p∏ynu do spryski-
waczy) Poziom p∏ynu
w uk∏adzie
ch∏odzenia silnika/
sterownika mocy
(
S. 306)• „Toyota Super Long Life Coolant” lub podobnej jakoÊci
niskokrzepnàcy roztwór na bazie glikolu etylenowego,
niezawierajàcy krzemianów, amin, azotynów ani bora-
nów, wytwarzany z wykorzystaniem technologii wyso-
ce trwa∏ych hybrydowych kwasów organicznych. P∏yn
„Toyota Super Long Life Coolant” jest gotowym do
u˝ytku roztworem, zawierajàcym 50% koncentratu
niskokrzepnàcego i 50% wody dejonizowanej.
• Lejek (tylko do dolewania p∏ynu).
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 295 (Black plate)

2967-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
W komorze silnikowej znajdujà si´ mechanizmy, które mogà niespodziewanie
zadzia∏aç, jak równie˝ p∏yny, które mogà byç goràce, a tak˝e urzàdzenia, które
mogà byç pod napi´ciem. W celu unikni´cia Êmierci lub powa˝nych obra˝eƒ
cia∏a nale˝y przestrzegaç poni˝szych zaleceƒ.
Podczas wykonywania czynnoÊci serwisowych w komorze silnikowej:
Upewniç si´, ˝e przyciskiem rozruchu wybrany jest stan wy∏àczony
i lampka kontrolna stanu gotowoÊci „READY” jest wy∏àczona.
Trzymaç d∏onie, fragmenty ubrania oraz narz´dzia z dala od wentylatora.
BezpoÊrednio po zatrzymaniu samochodu nie dotykaç silnika, sterownika
mocy, ch∏odnicy, kolektora wydechowego ani innych elementów, które
mogà byç goràce. Równie˝ oleje i p∏yny mogà byç goràce.
Nie pozostawiaç w komorze silnikowej ˝adnych ∏atwopalnych materia∏ów,
np. papieru, szmat.
W pobli˝u elementów uk∏adu paliwowego nie wolno paliç i powodowaç
iskrzenia ani zbli˝aç si´ z otwar tym ogniem. Opary paliwa sà ∏atwopalne.
P∏yn hamulcowy jest niebezpieczny dla skóry i oczu, a tak˝e powoduje
uszkodzenia powierzchni lakierowanych. W przypadku dostania si´ p∏ynu
do oczu lub na r´ce nale˝y je natychmiast przemyç czystà wodà.
W razie dalszego odczuwania dyskomfor tu nale˝y zg∏osiç si´ do lekarza.
Podczas wykonywania czynnoÊci serwisowych w pobli˝u wentylatorów
elektrycznych i ch∏odnicy
óWersje z mechanicznym kluczykiem
Upewniç si´, ˝e wy∏àcznik zap∏onu znajduje si´ w pozycji „LOCK”.
Elektrycznie nap´dzany wentylator ch∏odnicy mo˝e samoczynnie ruszyç,
je˝eli wy∏àcznik zap∏onu znajduje si´ w pozycji „ON”, w∏àczony jest uk∏ad
klimatyzacji i/lub temperatura p∏ynu w uk∏adzie ch∏odzenia silnika jest wy-
soka. (
S. 307)
óWersje z elektronicznym kluczykiem
Upewniç si´, ˝e przyciskiem rozruchu wybrany jest stan wy∏àczony.
Elektrycznie nap´dzany wentylator ch∏odnicy mo˝e samoczynnie ruszyç,
je˝eli przyciskiem rozruchu wybrany jest stan ON, w∏àczony jest uk∏ad klima-
tyzacji i/lub temperatura p∏ynu w uk∏adzie ch∏odzenia silnika jest wysoka.
(
S. 307)
Okulary ochronne
Nale˝y zak∏adaç okulary ochronne, aby os∏oniç oczy przed rozpryskami
p∏ynów i innymi niebezpiecznymi materia∏ami.
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 296 (Black plate)

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie297
7
Obs∏uga techniczna i konserwacja
Wyj´ty filtr powietrza
Jazda bez filtra powietrza doprowadzanego do silnika grozi przyspieszonym
zu˝yciem mechanicznym silnika, spowodowanym przez znajdujàce si´
w powietrzu zanieczyszczenia.
Zbyt niski lub zbyt wysoki poziom p∏ynu hamulcowego
Poziom p∏ynu hamulcowego w zbiorniczku nieco obni˝a si´ w miar´ zu˝y-
wania si´ ok∏adzin ciernych, a tak˝e przy wysokim poziomie p∏ynu w aku-
mulatorze ciÊnienia.
Je˝eli poziom p∏ynu hamulcowego w zbiorniczku wymaga cz´stego uzupe∏-
niania, mo˝e to oznaczaç powa˝nà awari´.
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 297 (Black plate)

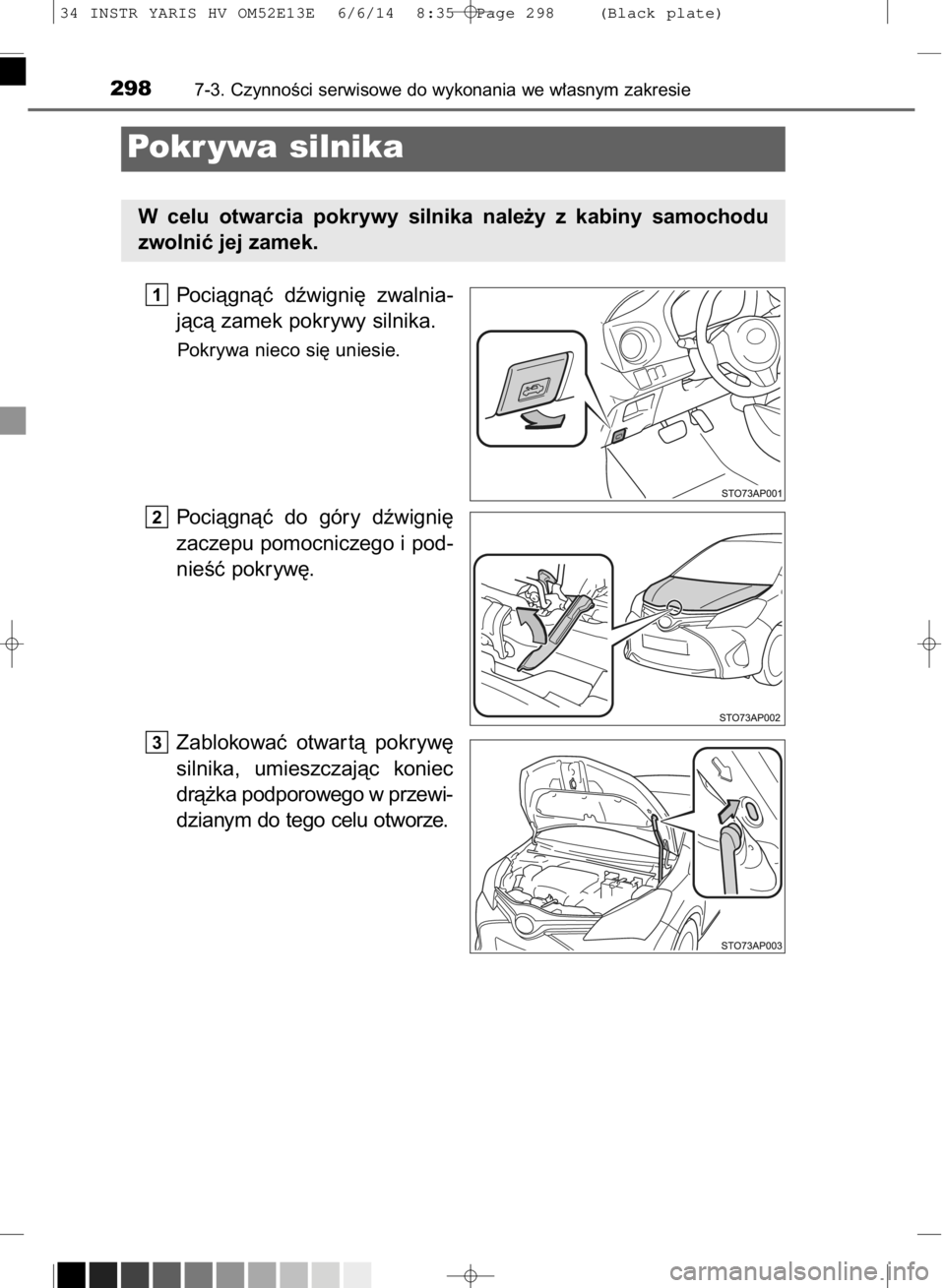

Pociàgnàç dêwigni´ zwalnia-
jàcà zamek pokrywy silnika.
Pokrywa nieco si´ uniesie.
Pociàgnàç do góry dêwigni´
zaczepu pomocniczego i pod-
nieÊç pokryw´.
Zablokowaç otwar tà pokryw´
silnika, umieszczajàc koniec
drà˝ka podporowego w przewi-
dzianym do tego celu otworze.
3
2
1
2987-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Pokr ywa silnika
W celu otwarcia pokrywy silnika nale˝y z kabiny samochodu
zwolniç jej zamek.
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 298 (Black plate)

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie299
7
Obs∏uga techniczna i konserwacja
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po podparciu pokrywy silnika drà˝kiem podporowym
Nale˝y upewniç si´, czy pokrywa silnika zosta∏a prawid∏owo podpar ta drà˝-
kiem podporowym i zabezpieczona przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy silnika
Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podpo-
rowy zosta∏ umieszczony w odpowiednim zaczepie. Zamkni´cie pokrywy
silnika z niezabezpieczonym drà˝kiem podporowym mo˝e doprowadziç do
jej wygi´cia.
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 299 (Black plate)

Z przodu
Z ty∏u
3007-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Ustawienie podnoÊnika warsztatowego

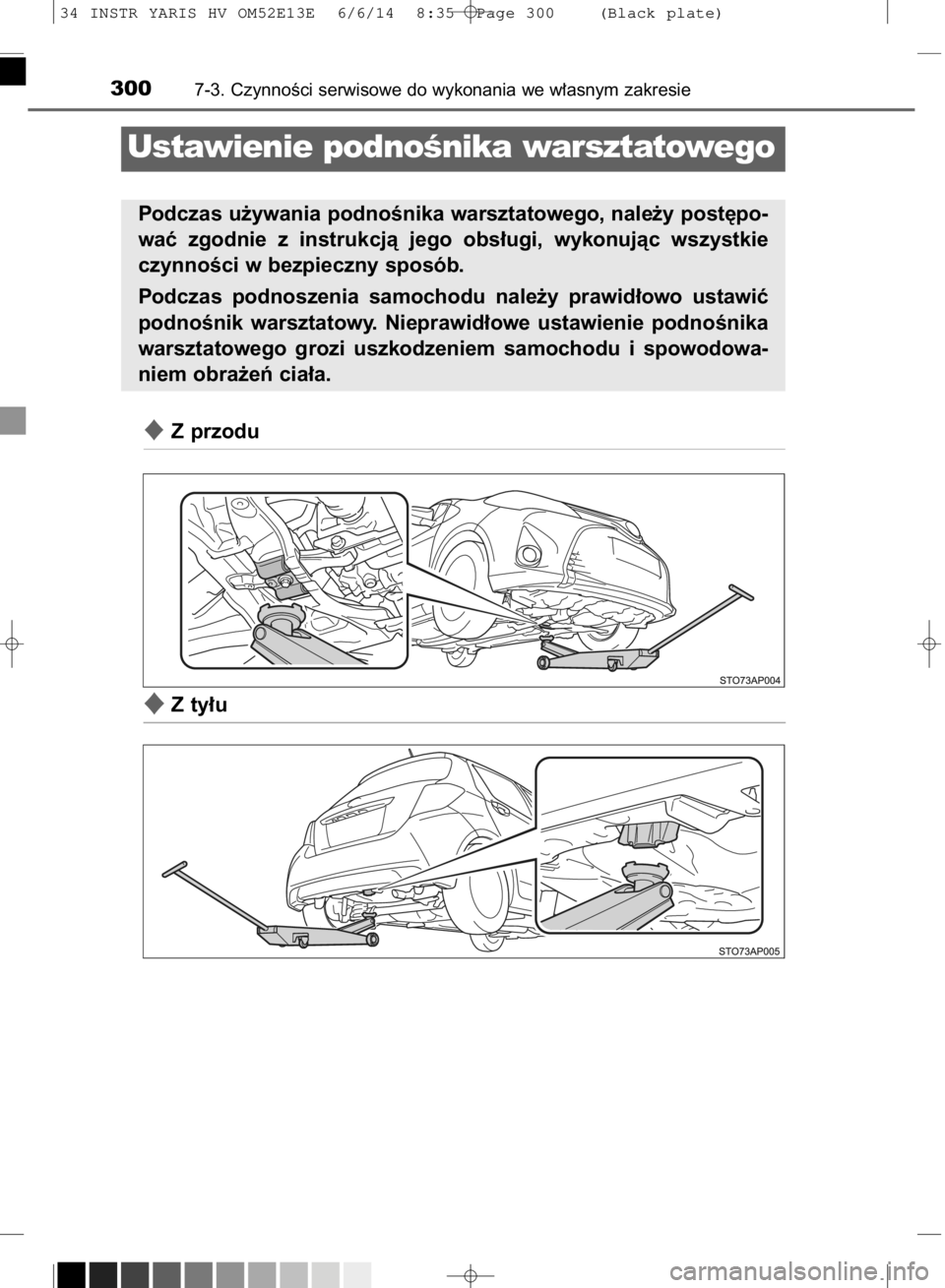

Podczas u˝ywania podnoÊnika warsztatowego, nale˝y post´po-
waç zgodnie z instrukcjà jego obs∏ugi, wykonujàc wszystkie
czynnoÊci w bezpieczny sposób.
Podczas podnoszenia samochodu nale˝y prawid∏owo ustawiç
podnoÊnik warsztatowy. Nieprawid∏owe ustawienie podnoÊnika
warsztatowego grozi uszkodzeniem samochodu i spowodowa-
niem obra˝eƒ cia∏a.
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 300 (Black plate)
