Obiema stopami równomiernie i mocno nacisnàç peda∏ hamulca
zasadniczego.
Nie nale˝y naciskaç peda∏u hamulca zasadniczego w sposób pulsacyjny,
poniewa˝ spowoduje to zwi´kszenie wysi∏ku potrzebnego do zatrzymania
samochodu.
Dêwigni´ przek∏adni nap´dowej przestawiç w po∏o˝enie N.
óJe˝eli dêwignia przek∏adni nap´dowej zosta∏a przestawiona w po-
∏o˝enie N
Po zwolnieniu zatrzymaç samochód w bezpiecznym miejscu.
Wy∏àczyç hybrydowy uk∏ad nap´dowy.
óJe˝eli dêwignia przek∏adni nap´dowej nie mo˝e zostaç przestawiona
w po∏o˝enie N
Wciskajàc peda∏ hamulca zasadniczego obiema stopami z pe∏nà
si∏à, doprowadziç do uzyskania mo˝liwie jak najmniejszej pr´dkoÊci.
Wersje z mechanicznym klu-
czykiem: Wy∏àczyç hybrydowy
uk∏ad nap´dowy, prze∏àczajàc
wy∏àcznik zap∏onu w po∏o˝e-
nie „ACC”.
4
3
4
3
2
1
8-1. Podstawowe informacje361
8
Sytuacje awaryjne
Gdy samochód wymaga zatrzymania
w sytuacji awar yjnej
W sytuacji awaryjnej, gdy nie jest mo˝liwe zatrzymanie samo-
chodu w zwyk∏y sposób, mo˝na tego dokonaç, wykonujàc
nast´pujàce dzia∏ania:
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 361 (Black plate)

Wersje z elektronicznym klu-
czykiem: Wy∏àczyç hybrydo-
wy uk∏ad nap´dowy, przytrzy-
mujàc wciÊni´ty przycisk roz-
ruchu przez co najmniej 3 se-
kundy lub szybko nacisnàç go
co najmniej 3–krotnie.
Zatrzymaç samochód w bezpiecznym miejscu.
5
4
3628-1. Podstawowe informacje
W przypadku koniecznoÊci wy∏àczenia hybrydowego uk∏adu nap´do-
wego podczas jazdy
Gdy hybrydowy uk∏ad nap´dowy zostanie wy∏àczony, przestanie dzia∏aç
wspomaganie w uk∏adzie kierowniczym i w zwiàzku z tym kierownica b´-
dzie stawia∏a zwi´kszony opór. Zanim zostanie wy∏àczony hybrydowy
uk∏ad nap´dowy, nale˝y w maksymalnym stopniu ograniczyç pr´dkoÊç
jazdy.
Wersje z mechanicznym kluczykiem: Nigdy nie nale˝y wyjmowaç kluczyka.
Spowoduje to zablokowanie kierownicy.
Przytrzymaç wciÊni´ty przez
minimum 3 sekundy lub szybko
nacisnàç 3 razy lub wi´cej
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 362 (Black plate)

Opisane poni˝ej objawy mogà sygnalizowaç usterk´ przek∏adni nap´-
dowej. W takiej sytuacji nale˝y przed przystàpieniem do holowania tego
samochodu skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
Mimo ˝e hybrydowy uk∏ad nap´dowy jest uruchomiony, samochód
nie mo˝e ruszyç z miejsca.
Samochód generuje nietypowe odg∏osy.
Aby uniknàç uszkodzenia nadwo-
zia, nie wolno holowaç tego samo-
chodu w pozycji podwieszonej.
8-2. Post´powanie w sytuacjach awaryjnych363
8
Sytuacje awaryjne
Gdy samochód wymaga holowania
Je˝eli zajdzie koniecznoÊç holowania tego samochodu, zalecane
jest skorzystanie z us∏ug autoryzowanej stacji obs∏ugi Toyoty lub
wykwalifikowanej pomocy drogowej. Samochód powinien byç
holowany z uniesionà osià jezdnà lub na platformie.
Podczas holowania nale˝y zawsze u˝ywaç ∏aƒcuchów zabezpiecza-
jàcych oraz przestrzegaç wszystkich obowiàzujàcych przepisów.
Podczas holowania tego samochodu z przednià osià na platformie
tylne ko∏a i osie muszà byç sprawne. (
S. 363, 367)
Je˝eli elementy te sà uszkodzone, nale˝y u˝yç wózka holowni-
czego lub umieÊciç samochód na platformie.
Sytuacje, które nale˝y skonsultowaç z autoryzowanà stacjà obs∏ugi
Toyoty przed przystàpieniem do holowania
Holowanie samochodu w pozycji podwieszonej
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 363 (Black plate)

Je˝eli samochód jest przewo˝ony
na platformie, powinien byç umo-
cowany w miejscach pokazanych
na ilustracji.
Po zakoƒczeniu przewo˝enia sa-
mochodu nale˝y ponownie za-
montowaç os∏ony znajdujàce si´
w tylnej cz´Êci samochodu.
W przypadku zastosowania ∏aƒ-
cuchów lub lin do umocowania sa-
mochodu zaczernione na ilustracji
kàty powinny wynosiç 45°.
Elementów mocujàcych nie nale˝y
zbyt mocno napinaç, aby nie spo-
wodowaç uszkodzenia samochodu.
3648-2. Post´powanie w sytuacjach awaryjnych
Holowanie samochodu z jednà osià na platformie
óUniesiona przednia oÊóUniesiona tylna oÊ
Zwolniç hamulec r´czny. Pod przednie ko∏a nale˝y pod∏o˝yç
wózek holowniczy.
Przewo˝enie na platformie samochodowej
Przód
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 364 (Black plate)

W sytuacji awaryjnej, gdy nie jest osiàgalna specjalistyczna pomoc
drogowa, samochód ten mo˝e byç holowany przy u˝yciu linki holowni-
czej lub ∏aƒcucha holowniczego zamocowanego do przewidzianego
do tego celu zaczepu holowniczego. Ten sposób holowania mo˝e byç
wykorzystywany jedynie na drogach o utwardzonych nawierzchniach,
na krótkim odcinku i przy niewielkiej pr´dkoÊci.
Kierowca musi pozostaç w samochodzie, odpowiednio kierujàc i ope-
rujàc hamulcami. Wszystkie ko∏a, pó∏osie nap´dowe, uk∏ad nap´dowy,
uk∏ad kierowniczy oraz hamulce muszà byç sprawne.
Wyjàç zaczep holowniczy. (
S. 380)
Obracajàc, wyjàç zaÊlepk´
otworu w zderzaku.
Wsunàç zaczep w gniazdo
i cz´Êciowo wkr´ciç d∏onià.
3
2
1
8-2. Post´powanie w sytuacjach awaryjnych365
8
Sytuacje awaryjne
Holowanie awaryjne
Przygotowanie do awaryjnego holowania samochodu
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 365 (Black plate)

Mocno dokr´ciç zaczep przy
u˝yciu klucza do nakr´tek mo-
cujàcych ko∏a* lub twardego
metalowego pr´ta.
*: Je˝eli samochód nie jest wyposa-
˝ony w klucz do nakr´tek mocujà-
cych ko∏a, mo˝na go nabyç w au-
toryzowanej stacji obs∏ugi Toyoty
lub innym specjalistycznym warsz-
tacie.
W bezpieczny sposób przymocowaç link´ holowniczà lub ∏aƒcuch
holowniczy do zaczepu holowniczego.
Nale˝y uwa˝aç, aby nie uszkodziç nadwozia samochodu.
Wersje z mechanicznym kluczykiem: WsiàÊç do samochodu który
b´dzie holowany i uruchomiç hybrydowy uk∏ad nap´dowy.
Je˝eli hybrydowy uk∏ad nap´dowy nie daje si´ uruchomiç, nale˝y ustawiç
wy∏àcznik zap∏onu w pozycji „ON”.
Wersje z elektronicznym kluczykiem: WsiàÊç do samochodu który
b´dzie holowany i uruchomiç hybrydowy uk∏ad nap´dowy.
Je˝eli hybrydowy uk∏ad nap´dowy nie daje si´ uruchomiç, nale˝y przyci-
skiem rozruchu wybraç stan ON.
Przestawiç dêwigni´ przek∏adni nap´dowej w po∏o˝enie neutralne
N i zwolniç hamulec postojowy.
Gdy dêwignia przek∏adni nap´dowej nie mo˝e zostaç przestawiona:
S. 412
Podczas holowania
Gdy hybrydowy uk∏ad nap´dowy nie pracuje, nie dzia∏a wspomaganie w uk∏adzie
hamulcowym oraz kierowniczym i w zwiàzku z tym hamowanie i kierowanie sà
znacznie utrudnione.
Klucz do nakr´tek mocujàcych ko∏a
Wersje z kluczem do nakr´tek mocujàcych ko∏a: Klucz do nakr´tek mocu-
jàcych ko∏a znajduje si´ w baga˝niku. (
S. 380, 395)
Wersje bez klucza do nakr´tek mocujàcych ko∏a: Klucz do nakr´tek mocu-
jàcych ko∏a mo˝na nabyç w autoryzowanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie.
7
6
5
4
3668-2. Post´powanie w sytuacjach awaryjnych
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 366 (Black plate)

8-2. Post´powanie w sytuacjach awaryjnych367
8
Sytuacje awaryjne
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowadziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Gdy samochód jest holowany
Nale˝y upewniç si´, ˝e samochód jest
transpor towany z przednimi lub wszystkimi
ko∏ami uniesionymi.
Je˝eli samochód holowany jest z przednimi
ko∏ami dotykajàcymi pod∏o˝a, mo˝e spowo-
dowaç to uszkodzenie uk∏adu nap´dowego
i powiàzanych z nim podzespo∏ów lub ener-
gia elektryczna wytwarzana przez silnik
spalinowy mo˝e spowodowaç po˝ar w za-
le˝noÊci od rodzaju uszkodzenia lub usterki.
Podczas holowania
Podczas holowania przy u˝yciu linki holowniczej lub ∏aƒcucha holownicze-
go nie nale˝y gwa∏townie przyspieszaç ani nie wykonywaç gwa∏townych
manewrów, które mogà nadmiernie obcià˝yç zaczep i link´ holowniczà.
Linka holownicza lub ∏aƒcuch holowniczy mo˝e uderzyç osoby znajdujàce
si´ w pobli˝u lub spowodowaç powa˝ne uszkodzenia.
Wersje z mechanicznym kluczykiem: Wy∏àcznika zap∏onu nie wolno
prze∏àczaç w pozycj´ „LOCK”.
Je˝eli zostanie uruchomiona blokada kierownicy, kierowanie samochodem
nie b´dzie mo˝liwe, w wyniku czego mo˝e dojÊç do wypadku.
Wersje z elektronicznym kluczykiem: Przyciskiem rozruchu nie wolno
wybieraç stanu wy∏àczonego.
Je˝eli zostanie uruchomiona blokada kierownicy, kierowanie samochodem
nie b´dzie mo˝liwe, w wyniku czego mo˝e dojÊç do wypadku.
Zamocowanie zaczepu holowniczego
Zaczep holowniczy powinien byç mocno dokr´cony.
W przeciwnym razie podczas holowania mo˝e si´ obluzowaç.
W celu unikni´cia ryzyka uszkodzenia samochodu podczas holowa-
nia z osià na platformie
Unoszàc ko∏a samochodu, nale˝y zachowaç wystarczajàcà odleg∏oÊç przeciw-
nego koƒca samochodu od pod∏o˝a. W przeciwnym razie podczas holowania
mo˝e dojÊç do uszkodzenia samochodu.
W celu unikni´cia ryzyka uszkodzenia nadwozia podczas holowania
w pozycji podwieszonej
Nie wolno holowaç tego samochodu w pozycji podwieszonej ani za przód,
ani za ty∏.
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 367 (Black plate)

Âlady wycieków pod samochodem.
(Jednak woda kapiàca z elementów uk∏adu klimatyzacji, który pra-
cowa∏, jest zjawiskiem normalnym.)
Widoczne obni˝enie ciÊnienia w oponie lub nierównomierne zu˝ycie
bie˝nika.
Lampka ostrzegawcza wysokiej temperatury p∏ynu w uk∏adzie ch∏o-
dzenia silnika miga lub Êwieci si´.
Zmiana odg∏osu uk∏adu wydechowego
Nadmierny pisk ogumienia przy skr´caniu
Nietypowe odg∏osy elementów zawieszenia
Stukanie lub inne nietypowe odg∏osy dobiegajàce z silnika
Przerywanie, d∏awienie si´ lub nierówna praca silnika
Wyraêna utrata mocy
Âciàganie samochodu w jednà stron´ podczas hamowania
Âciàganie samochodu w jednà stron´ podczas jazdy po p∏askiej,
prostej drodze
Spadek skutecznoÊci hamulców, „mi´kki” peda∏ hamulca zasadni-
czego, zapadanie si´ peda∏u niemal do pod∏ogi
3688-2. Post´powanie w sytuacjach awaryjnych
W razie podejrzenia nieprawid∏owoÊci
Wystàpienie jednego z wymienionych poni˝ej objawów mo˝e
sygnalizowaç koniecznoÊç regulacji lub naprawy samochodu.
W takiej sytuacji nale˝y jak najszybciej skontaktowaç si´ z auto-
ryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym
warsztatem.
Objawy widoczne
Objawy s∏yszalne
Objawy zauwa˝alne podczas jazdy
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 368 (Black plate)

8-2. Post´powanie w sytuacjach awaryjnych369
8
Sytuacje awaryjne

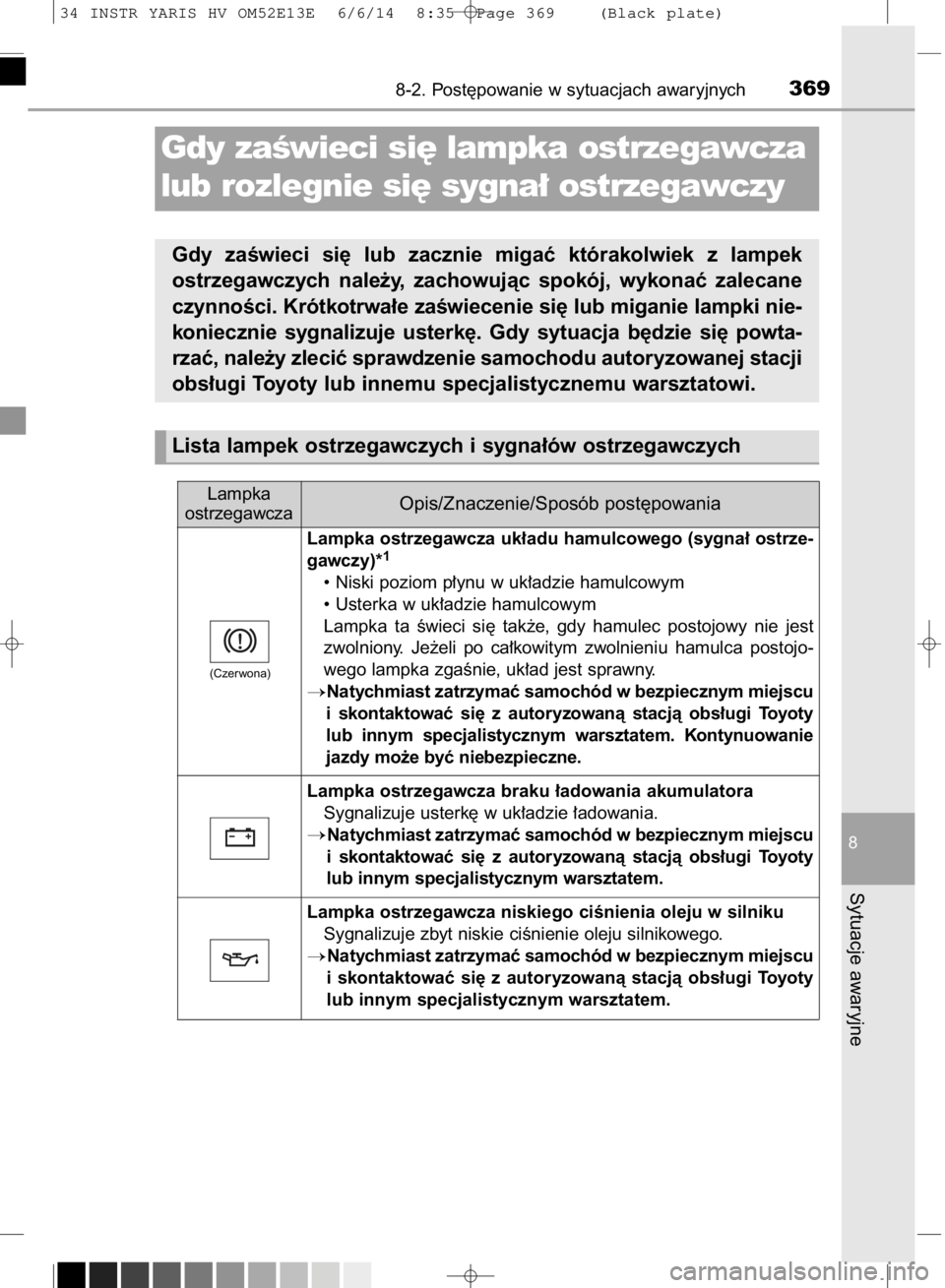

Gdy zaÊwieci si´ lampka ostrzegawcza
lub rozlegnie si´ sygna∏ ostrzegawczy
Gdy zaÊwieci si´ lub zacznie migaç którakolwiek z lampek
ostrzegawczych nale˝y, zachowujàc spokój, wykonaç zalecane
czynnoÊci. Krótkotrwa∏e zaÊwiecenie si´ lub miganie lampki nie-
koniecznie sygnalizuje usterk´. Gdy sytuacja b´dzie si´ powta-
rzaç, nale˝y zleciç sprawdzenie samochodu autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi.

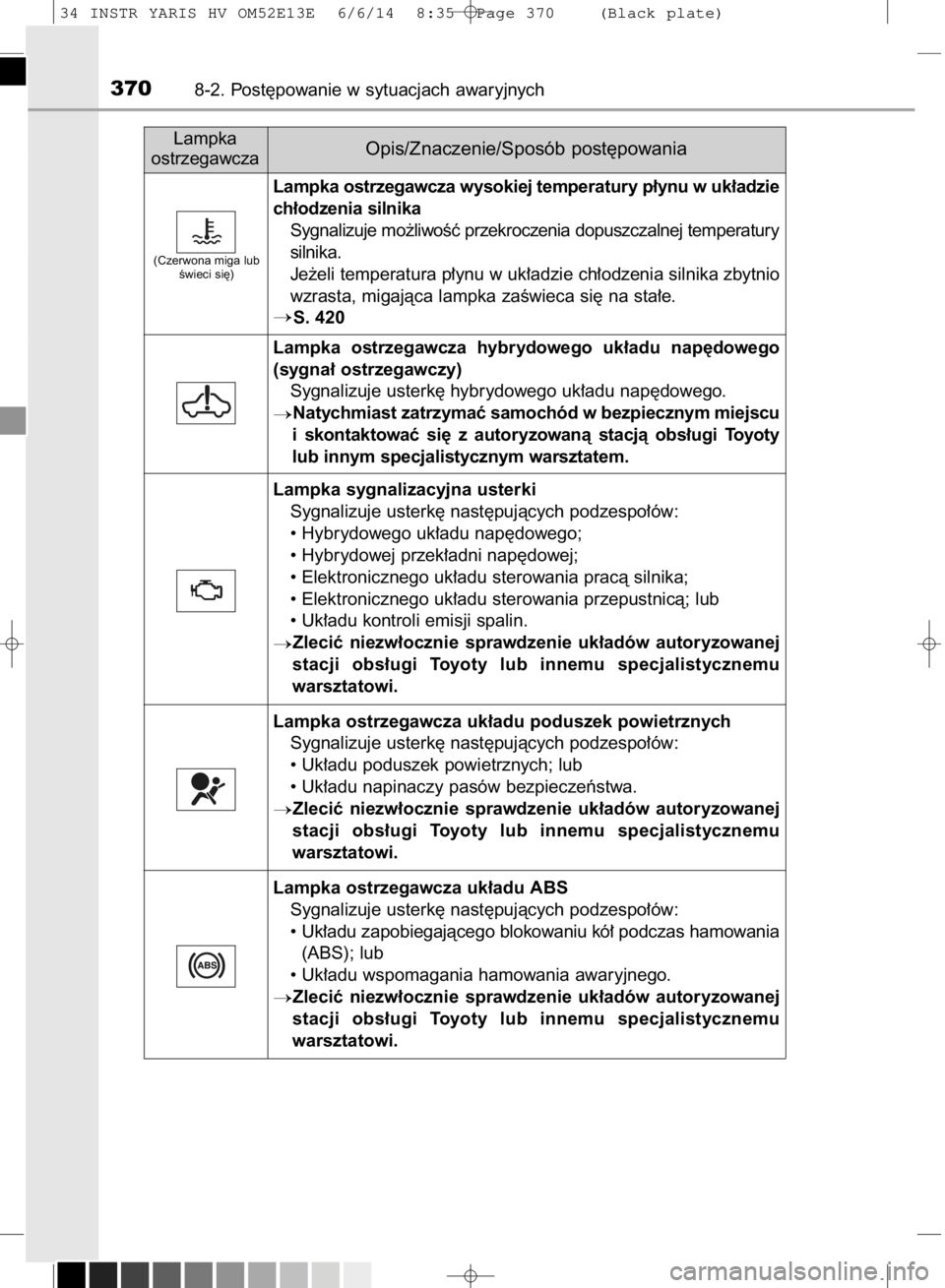

Lampka
ostrzegawczaOpis/Znaczenie/Sposób post´powania
Lampka ostrzegawcza uk∏adu hamulcowego (sygna∏ ostrze-
gawczy)*1
• Niski poziom p∏ynu w uk∏adzie hamulcowym
• Usterka w uk∏adzie hamulcowym
Lampka ta Êwieci si´ tak˝e, gdy hamulec postojowy nie jest
zwolniony. Je˝eli po ca∏kowitym zwolnieniu hamulca postojo-
wego lampka zgaÊnie, uk∏ad jest sprawny.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem. Kontynuowanie
jazdy mo˝e byç niebezpieczne.
Lampka ostrzegawcza braku ∏adowania akumulatora
Sygnalizuje usterk´ w uk∏adzie ∏adowania.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Lampka ostrzegawcza niskiego ciÊnienia oleju w silniku
Sygnalizuje zbyt niskie ciÊnienie oleju silnikowego.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Lista lampek ostrzegawczych i sygna∏ów ostrzegawczych
(Czerwona)
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 369 (Black plate)

3708-2. Post´powanie w sytuacjach awaryjnych
(Czerwona miga lub
Êwieci si´)
Lampka ostrzegawcza wysokiej temperatury p∏ynu w uk∏adzie
ch∏odzenia silnika
Sygnalizuje mo˝liwoÊç przekroczenia dopuszczalnej temperatury
silnika.
Je˝eli temperatura p∏ynu w uk∏adzie ch∏odzenia silnika zbytnio
wzrasta, migajàca lampka zaÊwieca si´ na sta∏e.
S. 420
Lampka ostrzegawcza hybrydowego uk∏adu nap´dowego
(sygna∏ ostrzegawczy)
Sygnalizuje usterk´ hybrydowego uk∏adu nap´dowego.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Lampka sygnalizacyjna usterki
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Hybrydowego uk∏adu nap´dowego;
• Hybrydowej przek∏adni nap´dowej;
• Elektronicznego uk∏adu sterowania pracà silnika;
• Elektronicznego uk∏adu sterowania przepustnicà; lub
• Uk∏adu kontroli emisji spalin.
Zleciç niezw∏ocznie sprawdzenie uk∏adów autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka ostrzegawcza uk∏adu poduszek powietrznych
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu poduszek powietrznych; lub
• Uk∏adu napinaczy pasów bezpieczeƒstwa.
Zleciç niezw∏ocznie sprawdzenie uk∏adów autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka ostrzegawcza uk∏adu ABS
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu zapobiegajàcego blokowaniu kó∏ podczas hamowania
(ABS); lub
• Uk∏adu wspomagania hamowania awaryjnego.
Zleciç niezw∏ocznie sprawdzenie uk∏adów autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi. Lampka
ostrzegawcza
Opis/Znaczenie/Sposób post´powania
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 370 (Black plate)
