TOYOTA YARIS HYBRID 2015 Betriebsanleitungen (in German)

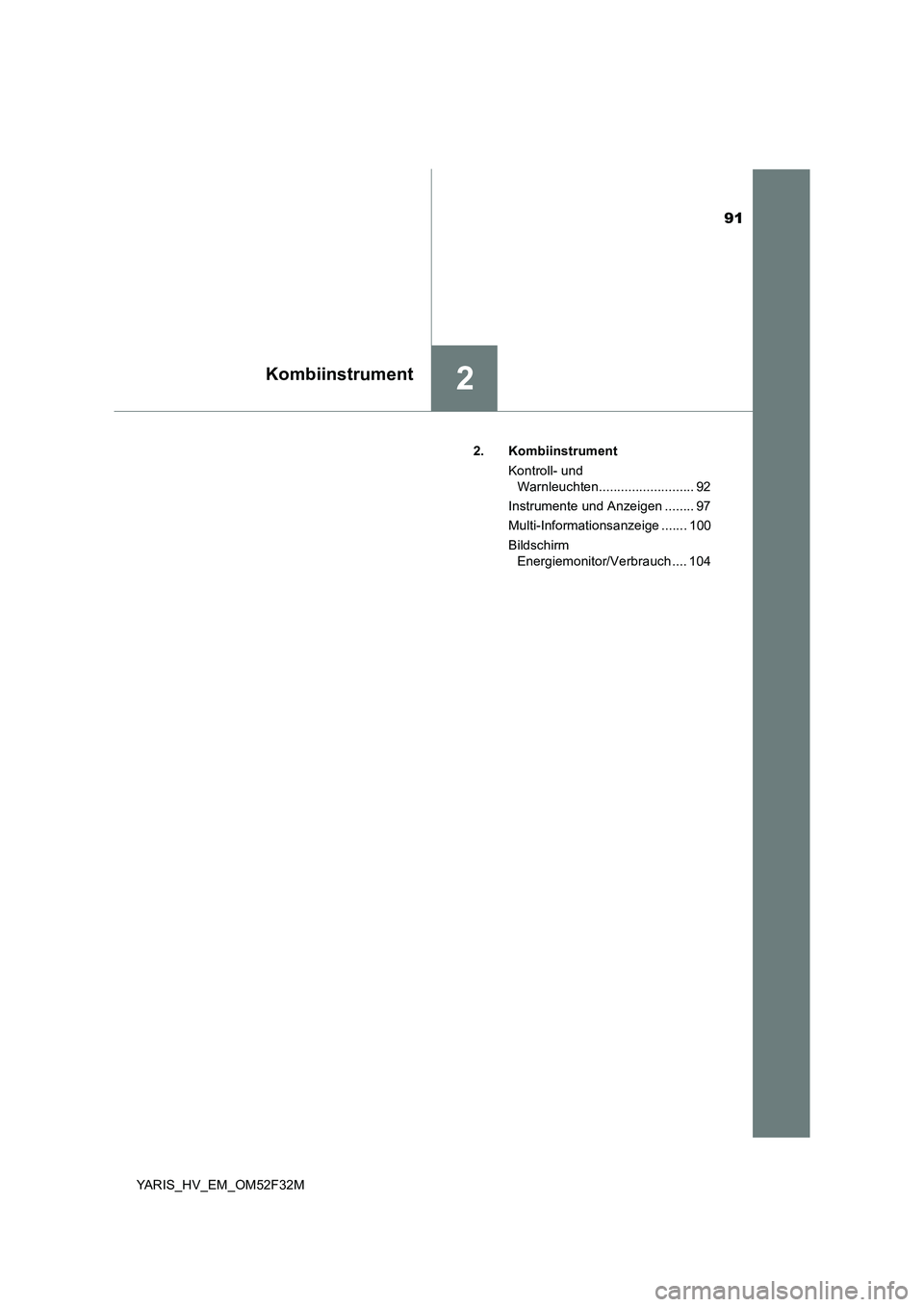

91
2Kombiinstrument
YARIS_HV_EM_OM52F32M
2. Kombiinstrument
Kontroll- und
Warnleuchten.......................... 92
Instrumente und Anzeigen ........ 97
Multi-Informationsanzeige ....... 100
Bildschirm
Energiemonitor/Verbrauch .... 104

922. Kombiinstrument
YARIS_HV_EM_OM52F32M

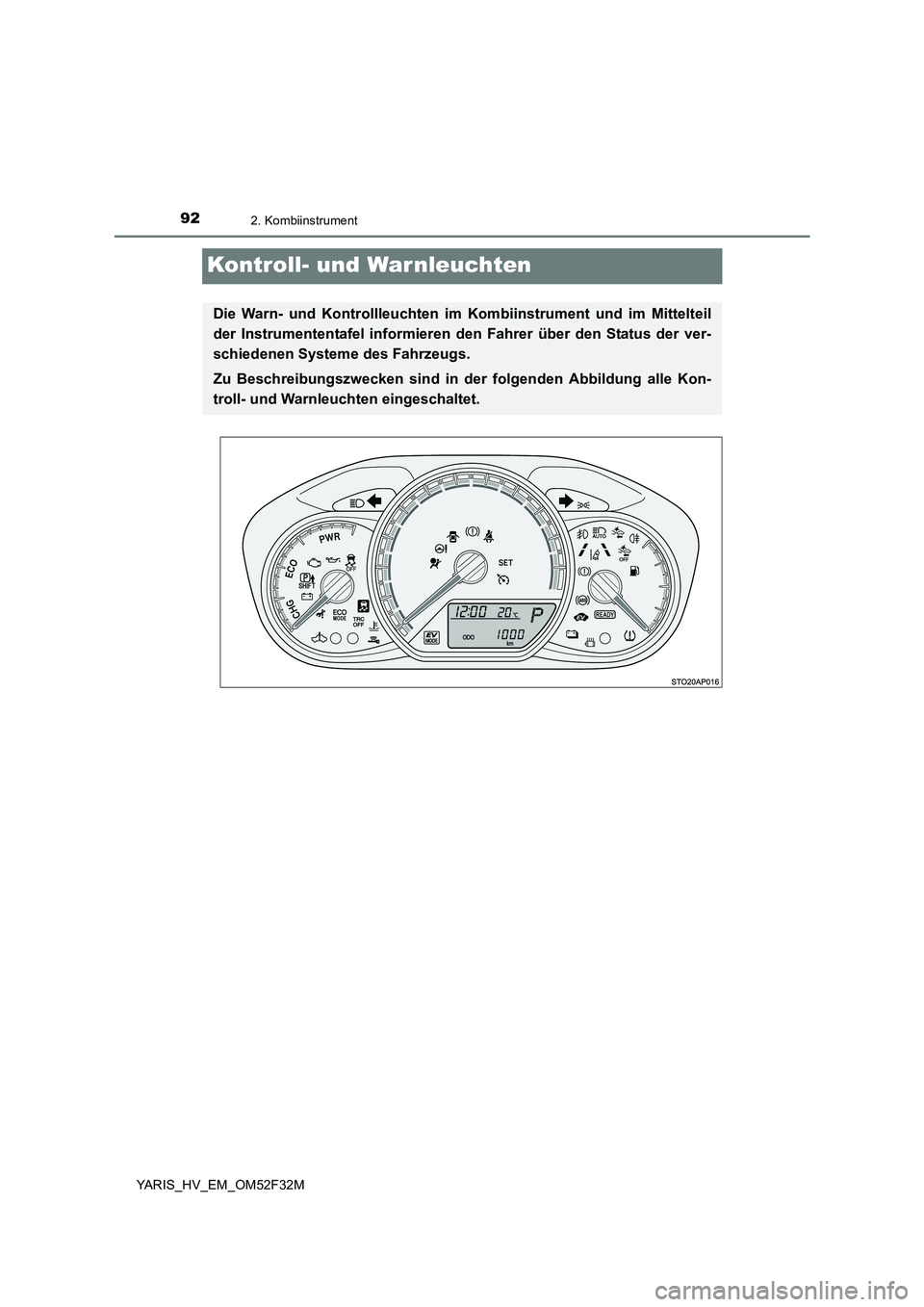

Kontroll- und War nleuchten
Die Warn- und Kontrollleuchten im Kombiinstrument und im Mittelteil
der Instrumententafel informieren den Fahrer über den Status der ver-
schiedenen Systeme des Fahrzeugs.
Zu Beschreibungszwecken sind in der folgenden Abbildung alle Kon-
troll- und Warnleuchten eingeschaltet.

932. Kombiinstrument
2
Kombiinstrument
YARIS_HV_EM_OM52F32M

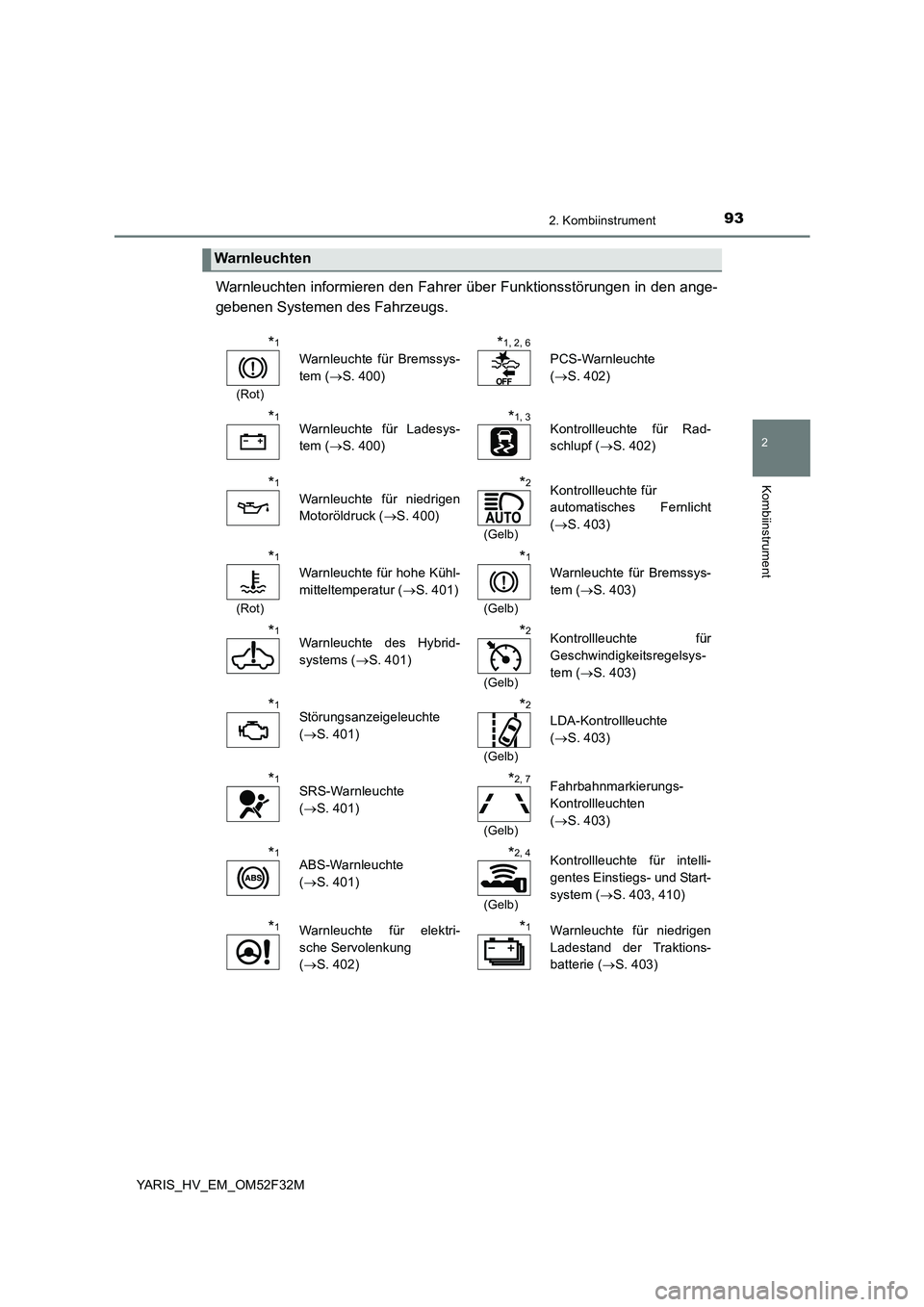

Warnleuchten informieren den Fahrer über Funktionsstörungen in den ange-
gebenen Systemen des Fahrzeugs.
Warnleuchten
*1
(Rot)
Warnleuchte für Bremssys-
tem ( →S. 400)
*1, 2, 6
PCS-Warnleuchte
( →S. 402)
*1Warnleuchte für Ladesys-
tem ( →S. 400)
*1, 3Kontrollleuchte für Rad-
schlupf ( →S. 402)
*1
Warnleuchte für niedrigen
Motoröldruck ( →S. 400)
*2
(Gelb)
Kontrollleuchte für
automatisches Fernlicht
( →S. 403)
*1
(Rot)
Warnleuchte für hohe Kühl-
mitteltemperatur ( →S. 401)
*1
(Gelb)
Warnleuchte für Bremssys-
tem ( →S. 403)
*1Warnleuchte des Hybrid-
systems ( →S. 401)
*2
(Gelb)
Kontrollleuchte für
Geschwindigkeitsregelsys-
tem ( →S. 403)
*1Störungsanzeigeleuchte
( →S. 401)
*2
(Gelb)
LDA-Kontrollleuchte
( →S. 403)
*1SRS-Warnleuchte
( →S. 401)
*2, 7
(Gelb)
Fahrbahnmarkierungs-
Kontrollleuchten
( →S. 403)
*1ABS-Warnleuchte
( →S. 401)
*2, 4
(Gelb)
Kontrollleuchte für intelli-
gentes Einstiegs- und Start-
system ( →S. 403, 410)
*1Warnleuchte für elektri-
sche Servolenkung
( →S. 402)
*1Warnleuchte für niedrigen
Ladestand der Traktions-
batterie ( →S. 403)

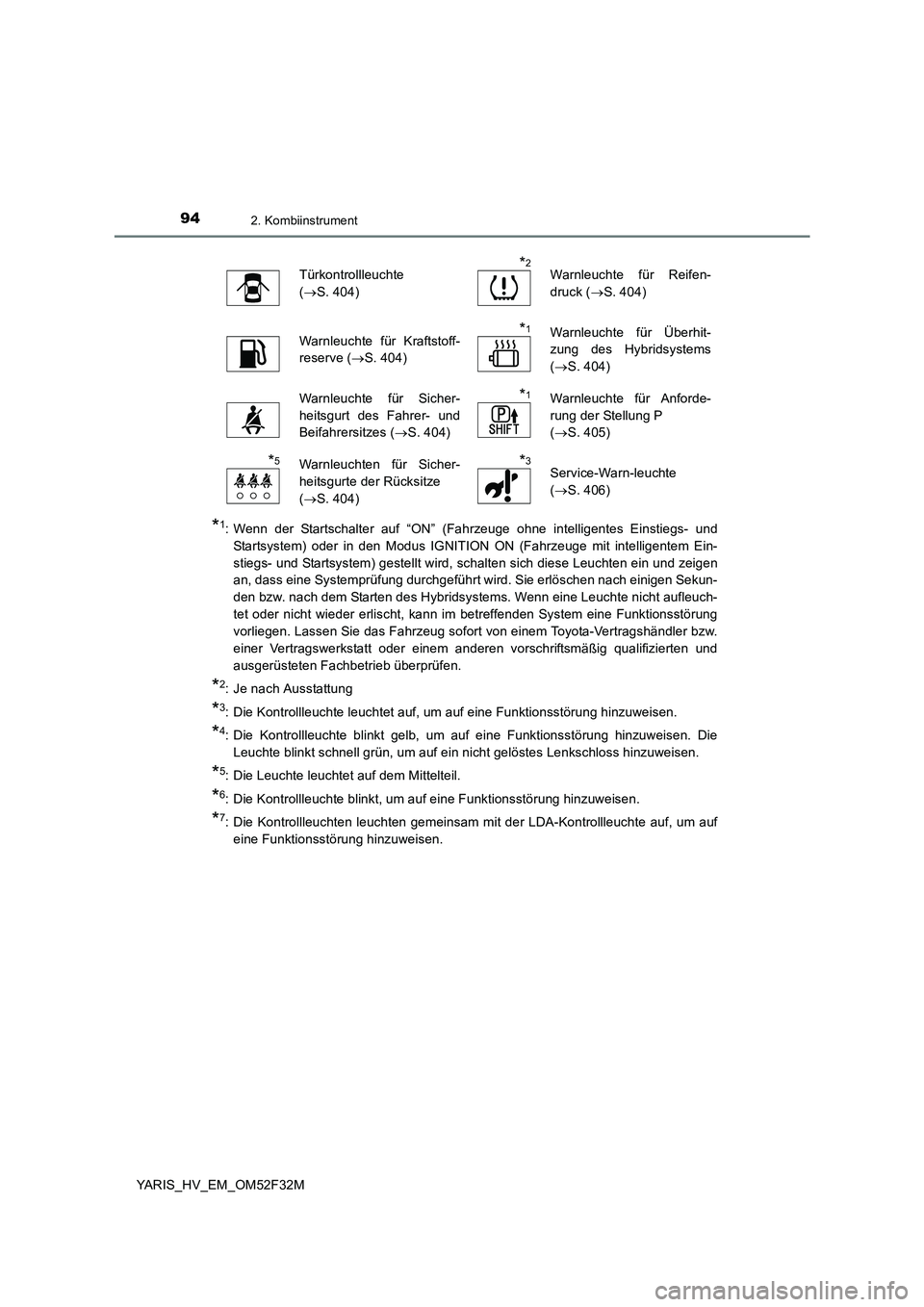

942. Kombiinstrument
YARIS_HV_EM_OM52F32M
*1: Wenn der Startschalter auf “ON” (Fahrzeuge ohne intelligentes Einstiegs- und
Startsystem) oder in den Modus IGNITION ON (Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem) gestellt wird, schalten sich diese Leuchten ein und zeigen
an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen Sekun-
den bzw. nach dem Starten des Hybridsystems. Wenn eine Leuchte nicht aufleuch-
tet oder nicht wieder erlischt, kann im betreffenden System eine Funktionsstörung
vorliegen. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
*2: Je nach Ausstattung
*3: Die Kontrollleuchte leuchtet auf, um auf eine Funktionsstörung hinzuweisen.
*4: Die Kontrollleuchte blinkt gelb, um auf eine Funktionsstörung hinzuweisen. Die
Leuchte blinkt schnell grün, um auf ein nicht gelöstes Lenkschloss hinzuweisen.
*5: Die Leuchte leuchtet auf dem Mittelteil.
*6: Die Kontrollleuchte blinkt, um auf eine Funktionsstörung hinzuweisen.
*7: Die Kontrollleuchten leuchten gemeinsam mit der LDA-Kontrollleuchte auf, um auf
eine Funktionsstörung hinzuweisen.
Türkontrollleuchte
( →S. 404)
*2Warnleuchte für Reifen-
druck ( →S. 404)
Warnleuchte für Kraftstoff-
reserve ( →S. 404)
*1Warnleuchte für Überhit-
zung des Hybridsystems
( →S. 404)
Warnleuchte für Sicher-
heitsgurt des Fahrer- und
Beifahrersitzes ( →S. 404)
*1Warnleuchte für Anforde-
rung der Stellung P
( →S. 405)
*5Warnleuchten für Sicher-
heitsgurte der Rücksitze
( →S. 404)
*3Service-Warn-leuchte
( →S. 406)

952. Kombiinstrument
2
Kombiinstrument
YARIS_HV_EM_OM52F32M

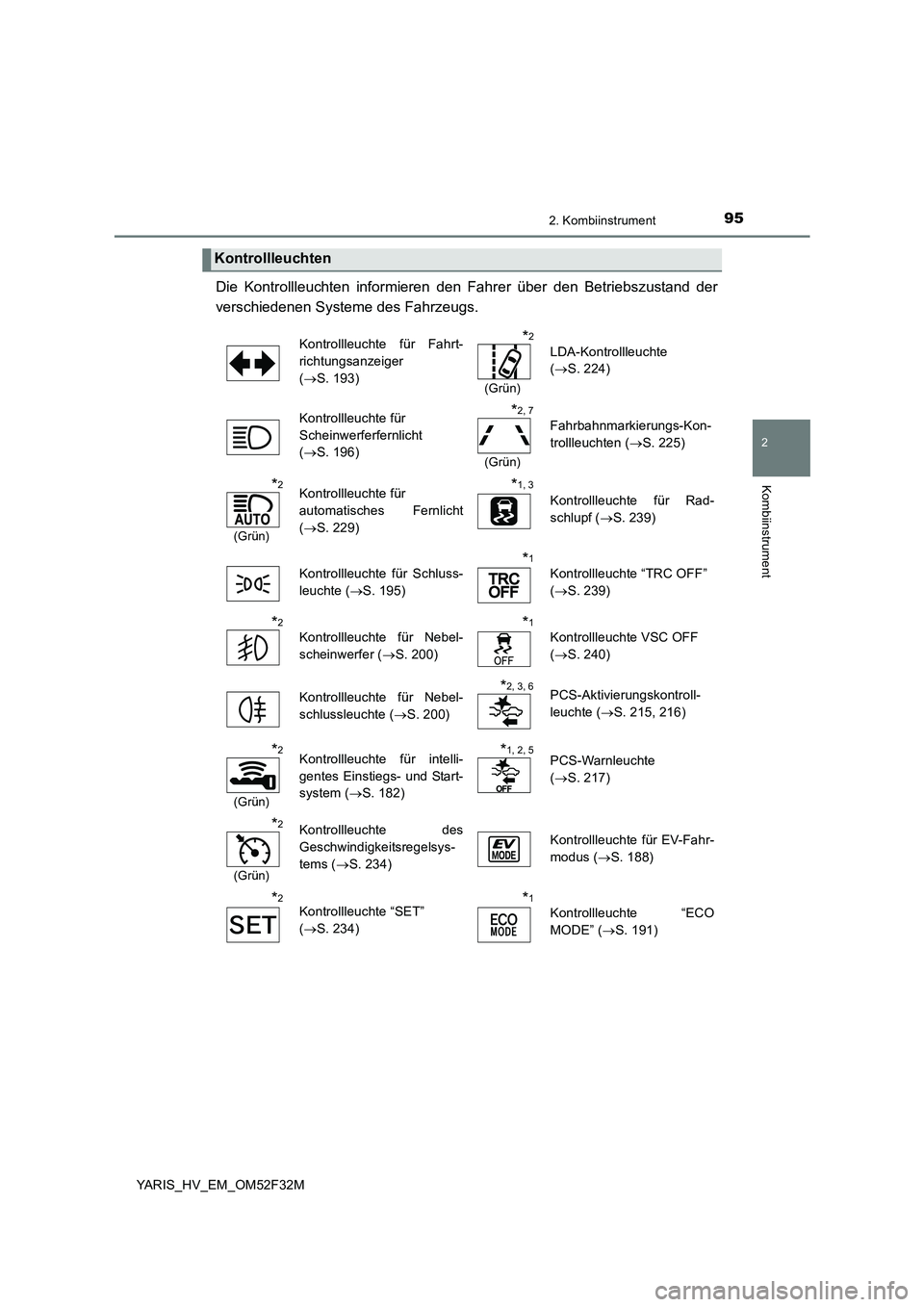

Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahrzeugs.
Kontrollleuchten
Kontrollleuchte für Fahrt-
richtungsanzeiger
( →S. 193)
*2
(Grün)
LDA-Kontrollleuchte
( →S. 224)
Kontrollleuchte für
Scheinwerferfernlicht
( →S. 196)
*2, 7
(Grün)
Fahrbahnmarkierungs-Kon-
trollleuchten ( →S. 225)
*2
(Grün)
Kontrollleuchte für
automatisches Fernlicht
( →S. 229)
*1, 3
Kontrollleuchte für Rad-
schlupf ( →S. 239)
Kontrollleuchte für Schluss-
leuchte ( →S. 195)
*1
Kontrollleuchte “TRC OFF”
( →S. 239)
*2
Kontrollleuchte für Nebel-
scheinwerfer ( →S. 200)
*1
Kontrollleuchte VSC OFF
( →S. 240)
Kontrollleuchte für Nebel-
schlussleuchte ( →S. 200)
*2, 3, 6PCS-Aktivierungskontroll-
leuchte ( →S. 215, 216)
*2
(Grün)
Kontrollleuchte für intelli-
gentes Einstiegs- und Start-
system ( →S. 182)
*1, 2, 5PCS-Warnleuchte
( →S. 217)
*2
(Grün)
Kontrollleuchte des
Geschwindigkeitsregelsys-
tems ( →S. 234)
Kontrollleuchte für EV-Fahr-
modus ( →S. 188)
*2Kontrollleuchte “SET”
( →S. 234)
*1
Kontrollleuchte “ECO
MODE” ( →S. 191)

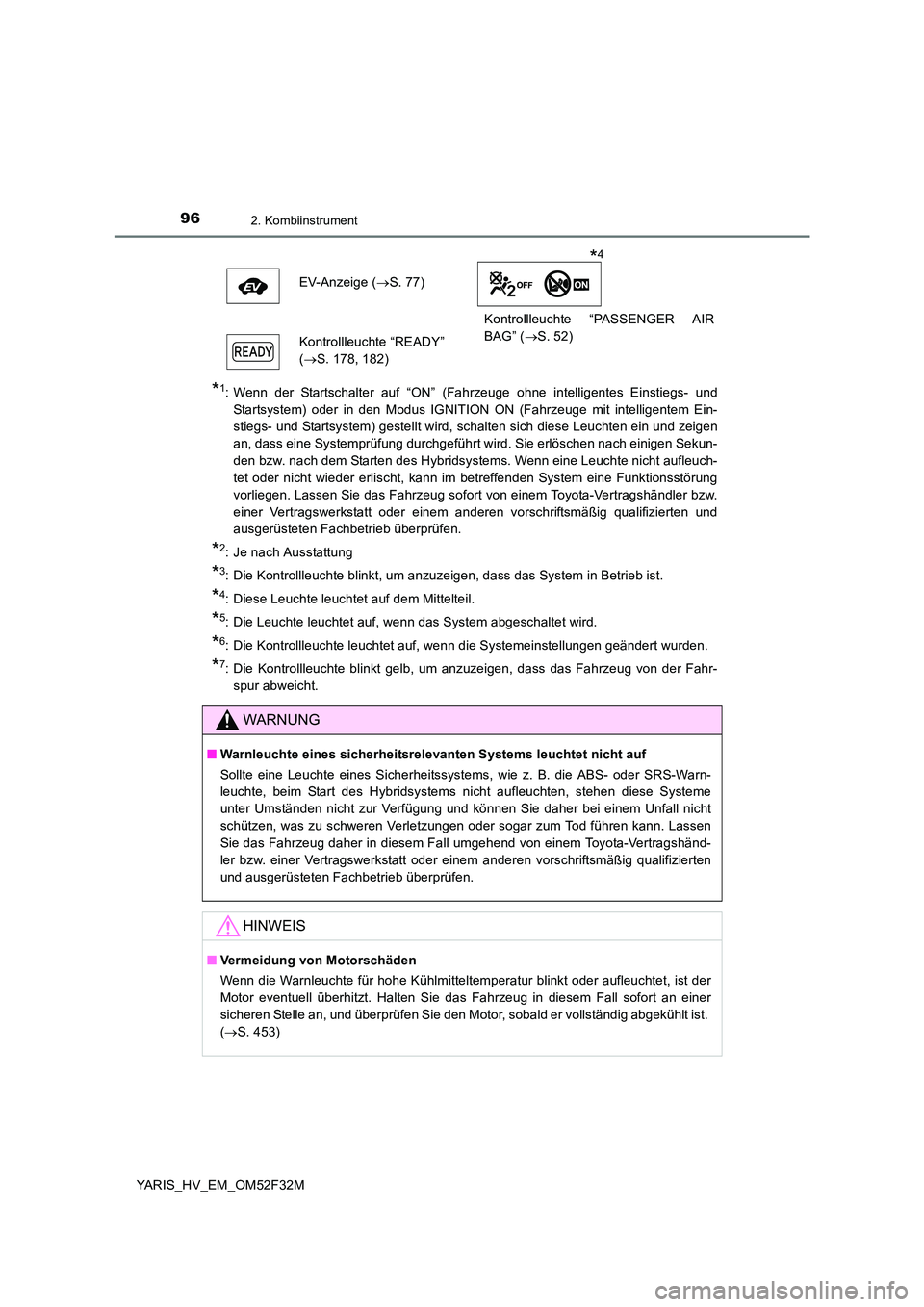

962. Kombiinstrument
YARIS_HV_EM_OM52F32M
*1: Wenn der Startschalter auf “ON” (Fahrzeuge ohne intelligentes Einstiegs- und
Startsystem) oder in den Modus IGNITION ON (Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem) gestellt wird, schalten sich diese Leuchten ein und zeigen
an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen Sekun-
den bzw. nach dem Starten des Hybridsystems. Wenn eine Leuchte nicht aufleuch-
tet oder nicht wieder erlischt, kann im betreffenden System eine Funktionsstörung
vorliegen. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
*2: Je nach Ausstattung
*3: Die Kontrollleuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*4: Diese Leuchte leuchtet auf dem Mittelteil.
*5: Die Leuchte leuchtet auf, wenn das System abgeschaltet wird.
*6: Die Kontrollleuchte leuchtet auf, wenn die Systemeinstellungen geändert wurden.
*7: Die Kontrollleuchte blinkt gelb, um anzuzeigen, dass das Fahrzeug von der Fahr-
spur abweicht.
EV-Anzeige ( →S. 77)
Kontrollleuchte “PASSENGER AIR
BAG” ( →S. 52) Kontrollleuchte “READY”
( →S. 178, 182)
WARNUNG
■Warnleuchte eines sicherheitsrelevanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssystems, wie z. B. die ABS- oder SRS-Warn-
leuchte, beim Start des Hybridsystems nicht aufleuchten, stehen diese Systeme
unter Umständen nicht zur Verfügung und können Sie daher bei einem Unfall nicht
schützen, was zu schweren Verletzungen oder sogar zum Tod führen kann. Lassen
Sie das Fahrzeug daher in diesem Fall umgehend von einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb überprüfen.
HINWEIS
■ Vermeidung von Motorschäden
Wenn die Warnleuchte für hohe Kühlmitteltemperatur blinkt oder aufleuchtet, ist der
Motor eventuell überhitzt. Halten Sie das Fahrzeug in diesem Fall sofort an einer
sicheren Stelle an, und überprüfen Sie den Motor, sobald er vollständig abgekühlt ist.
( →S. 453)
*4

97
2
2. Kombiinstrument
Kombiinstrument
YARIS_HV_EM_OM52F32M

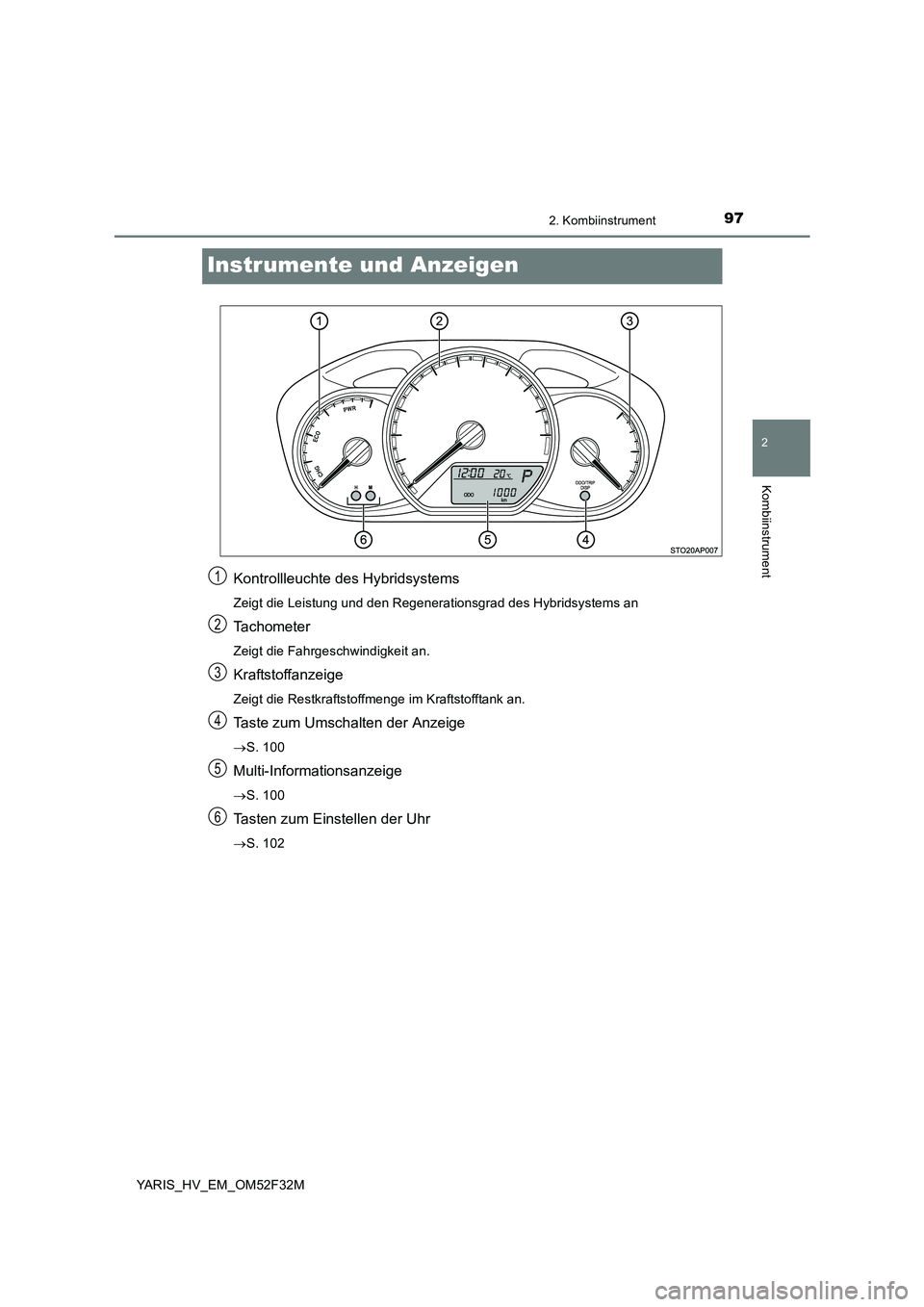

Instrumente und Anzeigen
Kontrollleuchte des Hybridsystems
Zeigt die Leistung und den Regenerationsgrad des Hybridsystems an
Tachometer
Zeigt die Fahrgeschwindigkeit an.
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
Taste zum Umschalten der Anzeige
→S. 100
Multi-Informationsanzeige
→S. 100
Tasten zum Einstellen der Uhr
→S. 102
1
2
3
4
5
6

982. Kombiinstrument
YARIS_HV_EM_OM52F32M

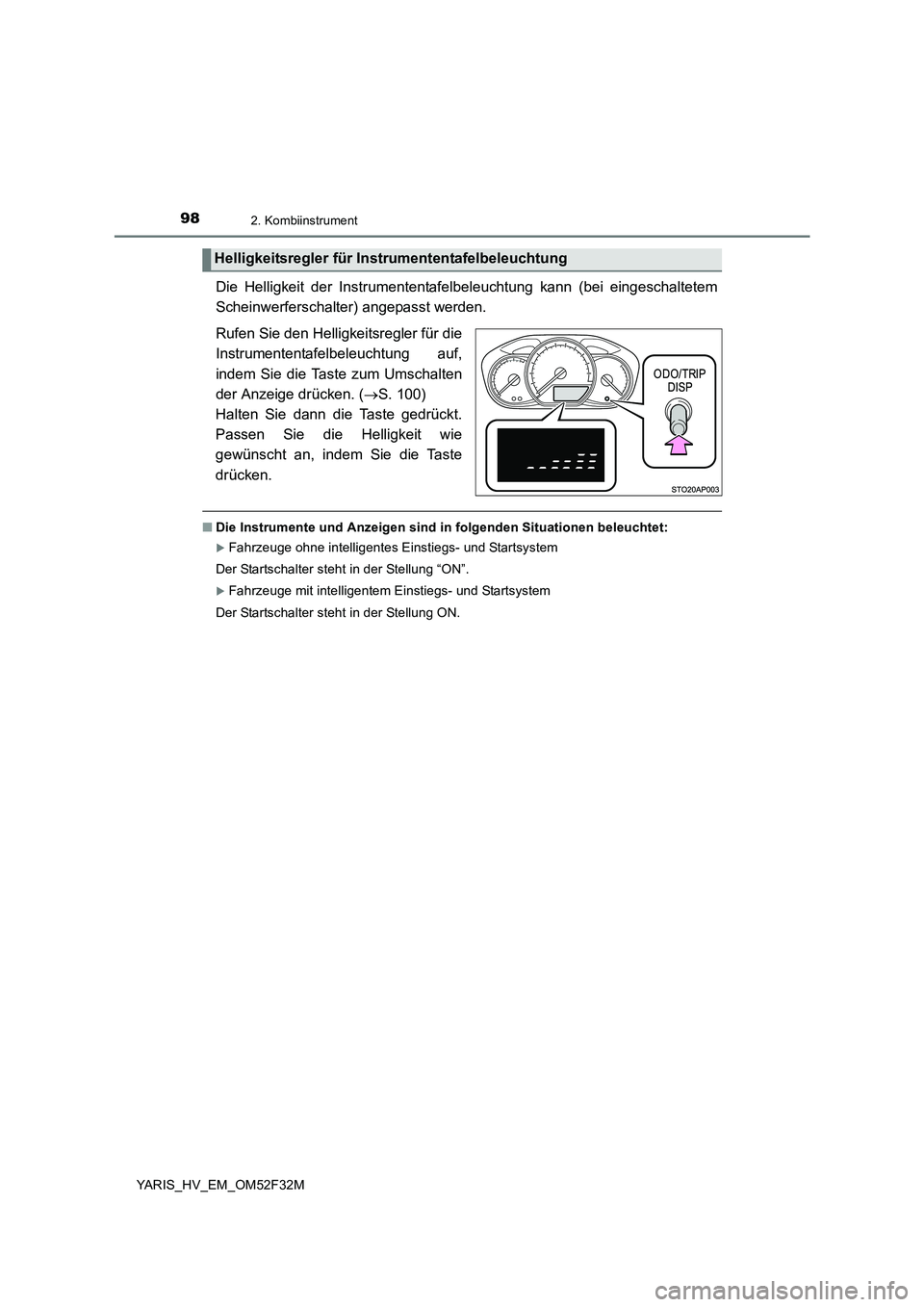

Die Helligkeit der Instrumententafelbeleuchtung kann (bei eingeschaltetem
Scheinwerferschalter) angepasst werden.
Rufen Sie den Helligkeitsregler für die
Instrumententafelbeleuchtung auf,
indem Sie die Taste zum Umschalten
der Anzeige drücken. ( →S. 100)
Halten Sie dann die Taste gedrückt.
Passen Sie die Helligkeit wie
gewünscht an, indem Sie die Taste
drücken.
■ Die Instrumente und Anzeigen sind in folgenden Situationen beleuchtet:
XFahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Startschalter steht in der Stellung “ON”.
XFahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Startschalter steht in der Stellung ON.
Helligkeitsregler für Inst rumententafelbeleuchtung

992. Kombiinstrument
2
Kombiinstrument
YARIS_HV_EM_OM52F32M

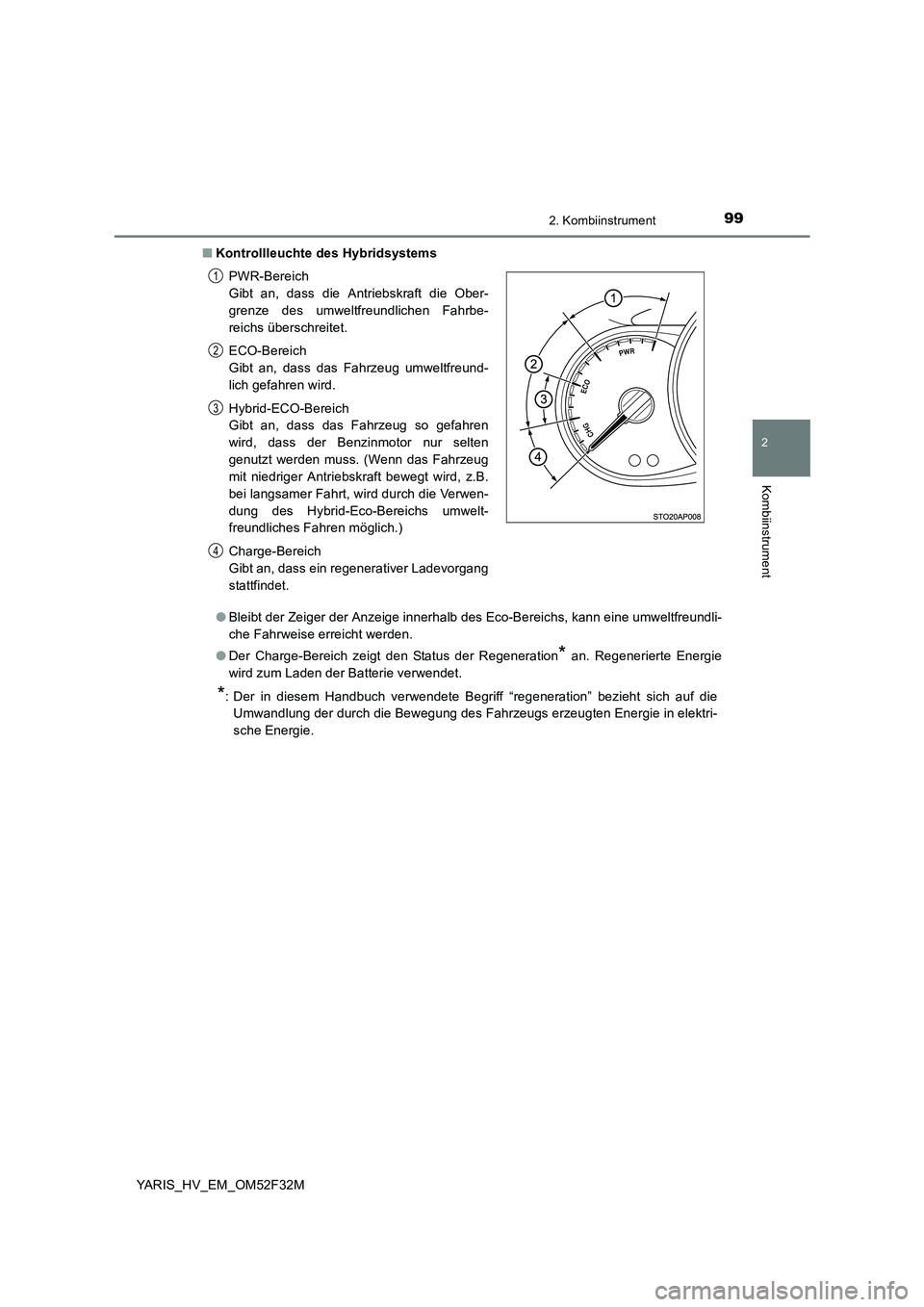

■ Kontrollleuchte des Hybridsystems
● Bleibt der Zeiger der Anzeige innerhalb des Eco-Bereichs, kann eine umweltfreundli-
che Fahrweise erreicht werden.
● Der Charge-Bereich zeigt den Status der Regeneration* an. Regenerierte Energie
wird zum Laden der Batterie verwendet.
*: Der in diesem Handbuch verwendete Begriff “regeneration” bezieht sich auf die
Umwandlung der durch die Bewegung des Fahrzeugs erzeugten Energie in elektri-
sche Energie.
PWR-Bereich
Gibt an, dass die Antriebskraft die Ober-
grenze des umweltfreundlichen Fahrbe-
reichs überschreitet.
ECO-Bereich
Gibt an, dass das Fahrzeug umweltfreund-
lich gefahren wird.
Hybrid-ECO-Bereich
Gibt an, dass das Fahrzeug so gefahren
wird, dass der Benzinmotor nur selten
genutzt werden muss. (Wenn das Fahrzeug
mit niedriger Antriebskraft bewegt wird, z.B.
bei langsamer Fahrt, wird durch die Verwen-
dung des Hybrid-Eco-Bereichs umwelt-
freundliches Fahren möglich.)
Charge-Bereich
Gibt an, dass ein regenerativer Ladevorgang
stattfindet.
1
2
3
4

1002. Kombiinstrument
YARIS_HV_EM_OM52F32M

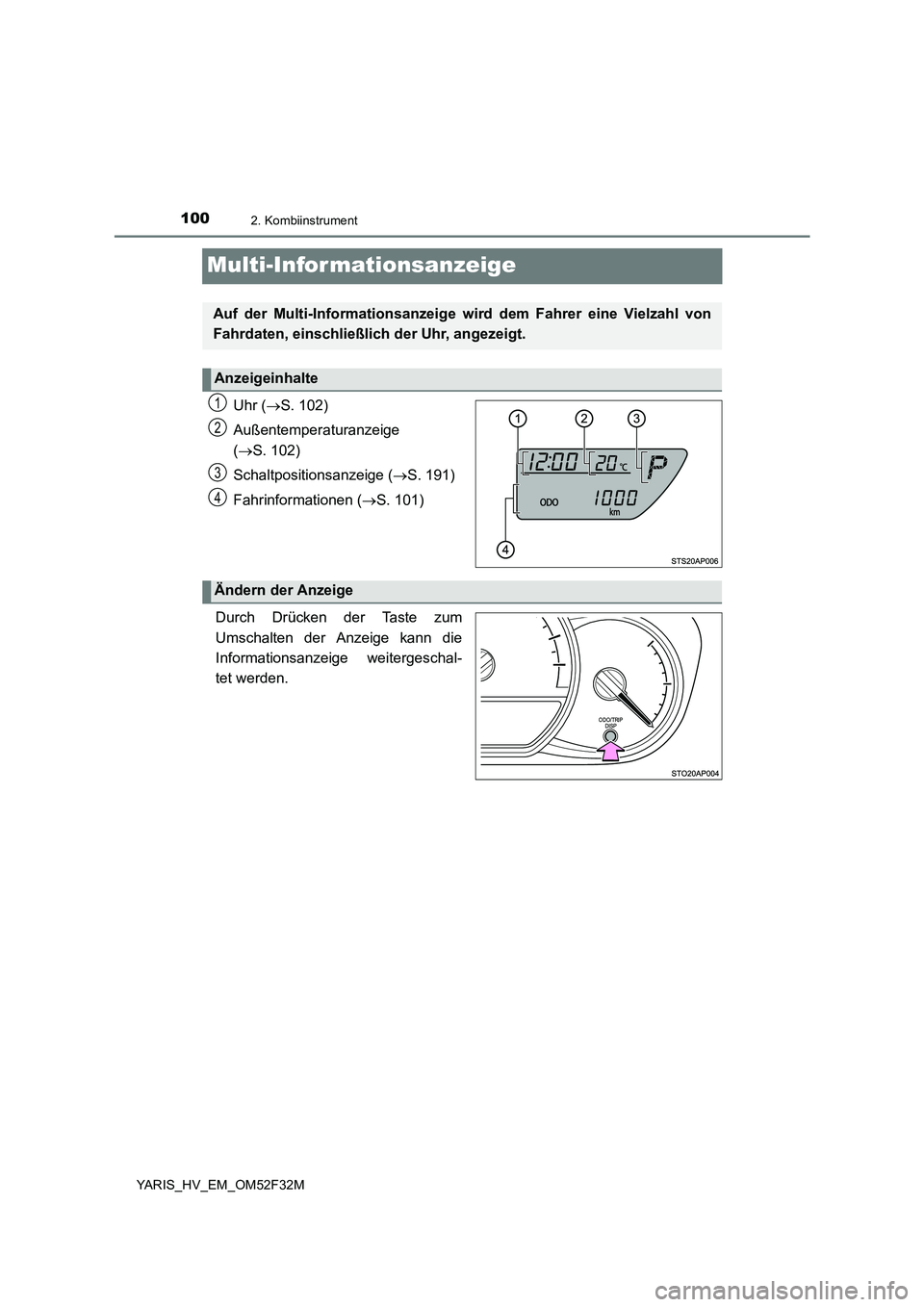

Multi-Infor mationsanzeige
Uhr (→S. 102)
Außentemperaturanzeige
( →S. 102)
Schaltpositionsanzeige ( →S. 191)
Fahrinformationen ( →S. 101)
.
Durch Drücken der Taste zum
Umschalten der Anzeige kann die
Informationsanzeige weitergeschal-
tet werden.
Auf der Multi-Informationsanzeige wi rd dem Fahrer eine Vielzahl von
Fahrdaten, einschließlich der Uhr, angezeigt.
Anzeigeinhalte
1
2
3
4
Ändern der Anzeige
