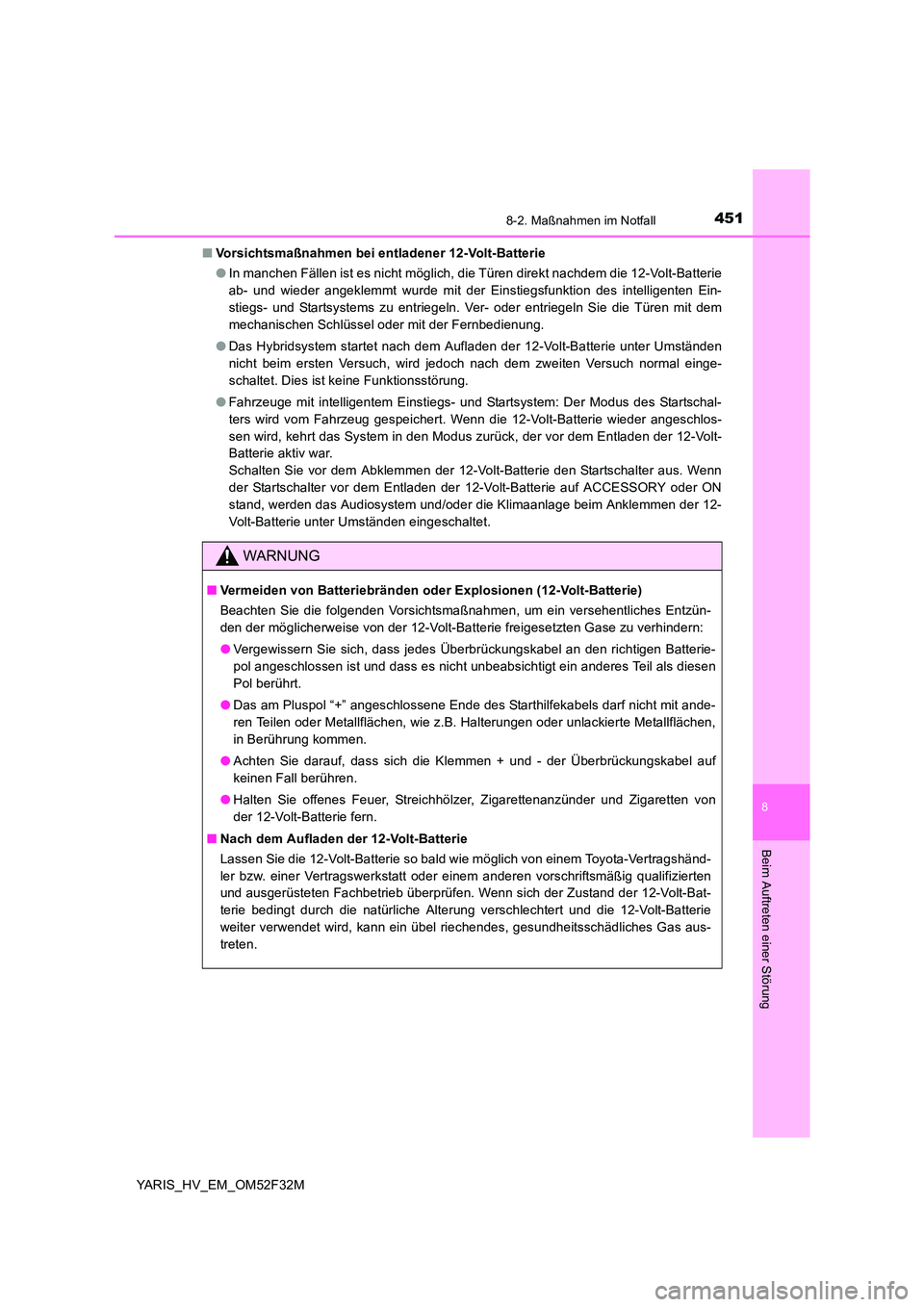

4518-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52F32M
■ Vorsichtsmaßnahmen bei entladener 12-Volt-Batterie
● In manchen Fällen ist es nicht möglich, die Türen direkt nachdem die 12-Volt-Batterie
ab- und wieder angeklemmt wurde mit der Einstiegsfunktion des intelligenten Ein-
stiegs- und Startsystems zu entriegeln. Ver- oder entriegeln Sie die Türen mit dem
mechanischen Schlüssel oder mit der Fernbedienung.
● Das Hybridsystem startet nach dem Aufladen der 12-Volt-Batterie unter Umständen
nicht beim ersten Versuch, wird jedoch nach dem zweiten Versuch normal einge-
schaltet. Dies ist keine Funktionsstörung.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Der Modus des Startschal-
ters wird vom Fahrzeug gespeichert. Wenn die 12-Volt-Batterie wieder angeschlos-
sen wird, kehrt das System in den Modus zurück, der vor dem Entladen der 12-Volt-
Batterie aktiv war.
Schalten Sie vor dem Abklemmen der 12-Volt-Batterie den Startschalter aus. Wenn
der Startschalter vor dem Entladen der 12-Volt-Batterie auf ACCESSORY oder ON
stand, werden das Audiosystem und/oder die Klimaanlage beim Anklemmen der 12-
Volt-Batterie unter Umständen eingeschaltet.
WARNUNG
■ Vermeiden von Batteriebränden oder Explosionen (12-Volt-Batterie)
Beachten Sie die folgenden Vorsichtsmaßnahmen, um ein versehentliches Entzün-
den der möglicherweise von der 12-Volt-Batterie freigesetzten Gase zu verhindern:
● Vergewissern Sie sich, dass jedes Überbrückungskabel an den richtigen Batterie-
pol angeschlossen ist und dass es nicht unbeabsichtigt ein anderes Teil als diesen
Pol berührt.
● Das am Pluspol “+” angeschlossene Ende des Starthilfekabels darf nicht mit ande-
ren Teilen oder Metallflächen, wie z.B. Halterungen oder unlackierte Metallflächen,
in Berührung kommen.
● Achten Sie darauf, dass sich die Klemmen + und - der Überbrückungskabel auf
keinen Fall berühren.
● Halten Sie offenes Feuer, Streichhölzer, Zigarettenanzünder und Zigaretten von
der 12-Volt-Batterie fern.
■ Nach dem Aufladen der 12-Volt-Batterie
Lassen Sie die 12-Volt-Batterie so bald wie möglich von einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb überprüfen. Wenn sich der Zustand der 12-Volt-Bat-
terie bedingt durch die natürliche Alterung verschlechtert und die 12-Volt-Batterie
weiter verwendet wird, kann ein übel riechendes, gesundheitsschädliches Gas aus-
treten.

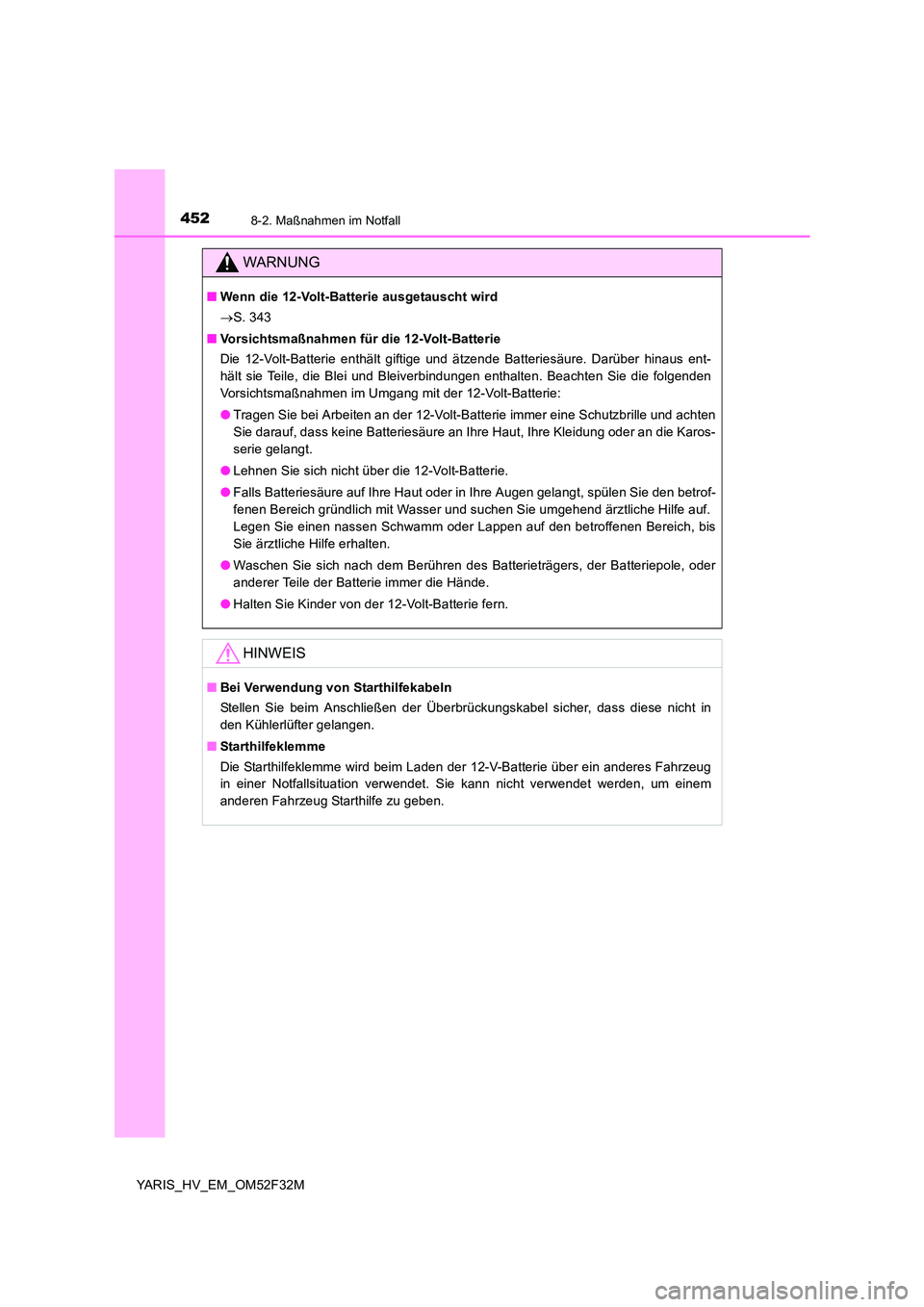

4528-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52F32M
WARNUNG
■Wenn die 12-Volt-Batterie ausgetauscht wird
→ S. 343
■ Vorsichtsmaßnahmen für die 12-Volt-Batterie
Die 12-Volt-Batterie enthält giftige und ätzende Batteriesäure. Darüber hinaus ent-
hält sie Teile, die Blei und Bleiverbindungen enthalten. Beachten Sie die folgenden
Vorsichtsmaßnahmen im Umgang mit der 12-Volt-Batterie:
● Tragen Sie bei Arbeiten an der 12-Volt-Batterie immer eine Schutzbrille und achten
Sie darauf, dass keine Batteriesäure an Ihre Haut, Ihre Kleidung oder an die Karos-
serie gelangt.
● Lehnen Sie sich nicht über die 12-Volt-Batterie.
● Falls Batteriesäure auf Ihre Haut oder in Ihre Augen gelangt, spülen Sie den betrof-
fenen Bereich gründlich mit Wasser und suchen Sie umgehend ärztliche Hilfe auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen Bereich, bis
Sie ärztliche Hilfe erhalten.
● Waschen Sie sich nach dem Berühren des Batterieträgers, der Batteriepole, oder
anderer Teile der Batterie immer die Hände.
● Halten Sie Kinder von der 12-Volt-Batterie fern.
HINWEIS
■Bei Verwendung von Starthilfekabeln
Stellen Sie beim Anschließen der Überbrückungskabel sicher, dass diese nicht in
den Kühlerlüfter gelangen.
■ Starthilfeklemme
Die Starthilfeklemme wird beim Laden der 12-V-Batterie über ein anderes Fahrzeug
in einer Notfallsituation verwendet. Sie kann nicht verwendet werden, um einem
anderen Fahrzeug Starthilfe zu geben.

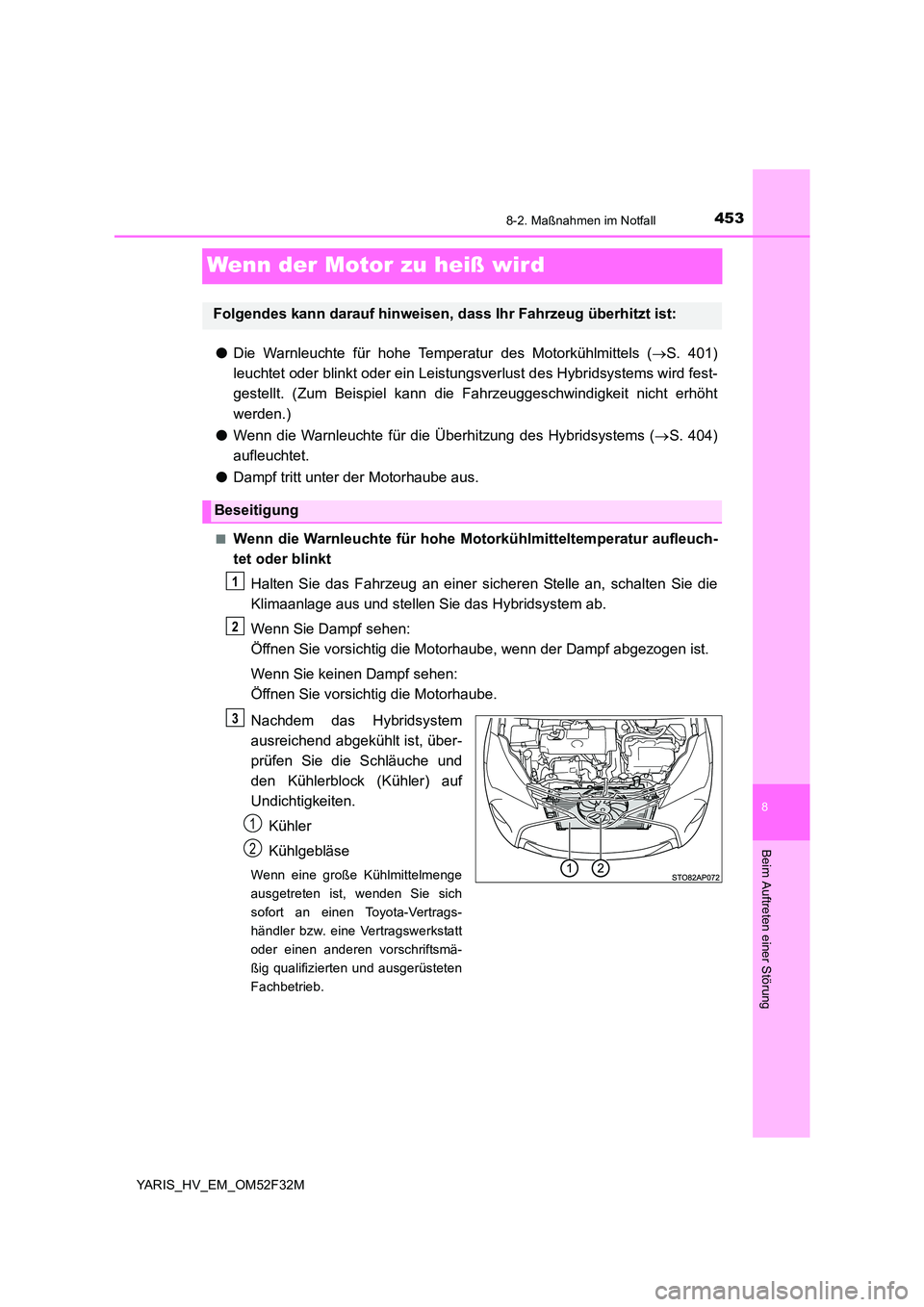

4538-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52F32M
Wenn der Motor zu heiß wird
●Die Warnleuchte für hohe Temperatur des Motorkühlmittels (→S. 401)
leuchtet oder blinkt oder ein Leistungsverlust des Hybridsystems wird fest-
gestellt. (Zum Beispiel kann die Fahrzeuggeschwindigkeit nicht erhöht
werden.)
● Wenn die Warnleuchte für die Überhitzung des Hybridsystems (→S. 404)
aufleuchtet.
● Dampf tritt unter der Motorhaube aus.
■Wenn die Warnleuchte für hohe Motorkühlmitteltemperatur aufleuch-
tet oder blinkt
Halten Sie das Fahrzeug an einer sicheren Stelle an, schalten Sie die
Klimaanlage aus und stellen Sie das Hybridsystem ab.
Wenn Sie Dampf sehen:
Öffnen Sie vorsichtig die Motorhaube, wenn der Dampf abgezogen ist.
Wenn Sie keinen Dampf sehen:
Öffnen Sie vorsichtig die Motorhaube.
Nachdem das Hybridsystem
ausreichend abgekühlt ist, über-
prüfen Sie die Schläuche und
den Kühlerblock (Kühler) auf
Undichtigkeiten.
Kühler
Kühlgebläse
Wenn eine große Kühlmittelmenge
ausgetreten ist, wenden Sie sich
sofort an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmä-
ßig qualifizierten und ausgerüsteten
Fachbetrieb.
Folgendes kann darauf hinweisen, dass Ihr Fahrzeug überhitzt ist:
Beseitigung
1
2
3
1
2

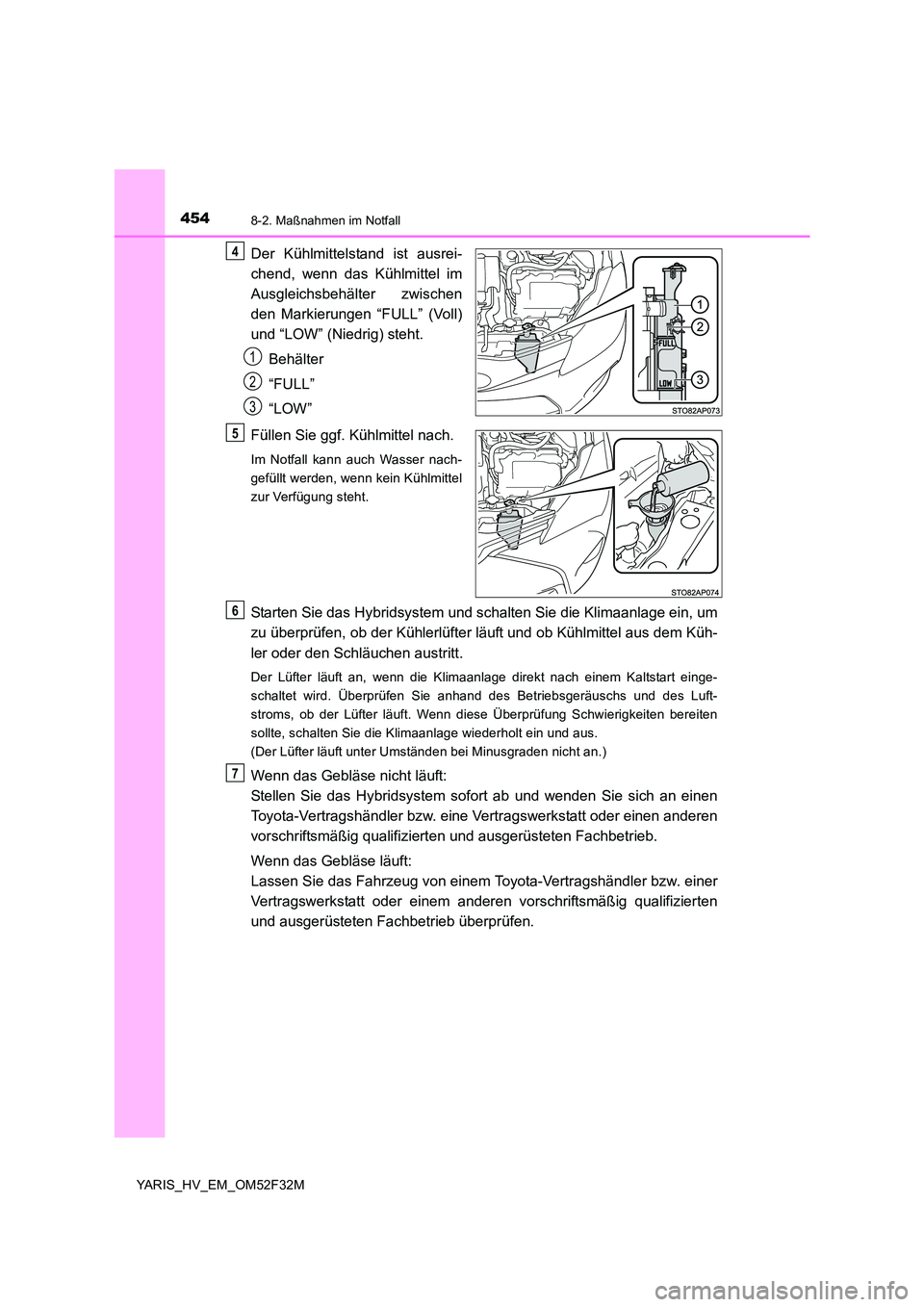

4548-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52F32M
Der Kühlmittelstand ist ausrei-
chend, wenn das Kühlmittel im
Ausgleichsbehälter zwischen
den Markierungen “FULL” (Voll)
und “LOW” (Niedrig) steht.
Behälter
“FULL”
“LOW”
Füllen Sie ggf. Kühlmittel nach.
Im Notfall kann auch Wasser nach-
gefüllt werden, wenn kein Kühlmittel
zur Verfügung steht.
Starten Sie das Hybridsystem und schalten Sie die Klimaanlage ein, um
zu überprüfen, ob der Kühl erlüfter läuft und ob Kühlmittel aus dem Küh-
ler oder den Schläuchen austritt.
Der Lüfter läuft an, wenn die Klimaanlage direkt nach einem Kaltstart einge-
schaltet wird. Überprüfen Sie anhand des Betriebsgeräuschs und des Luft-
stroms, ob der Lüfter läuft. Wenn diese Überprüfung Schwierigkeiten bereiten
sollte, schalten Sie die Klimaanlage wiederholt ein und aus.
(Der Lüfter läuft unter Umständen bei Minusgraden nicht an.)
Wenn das Gebläse nicht läuft:
Stellen Sie das Hybridsystem sofort ab und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Wenn das Gebläse läuft:
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb überprüfen.
4
1
2
3
5
6
7

4558-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52F32M

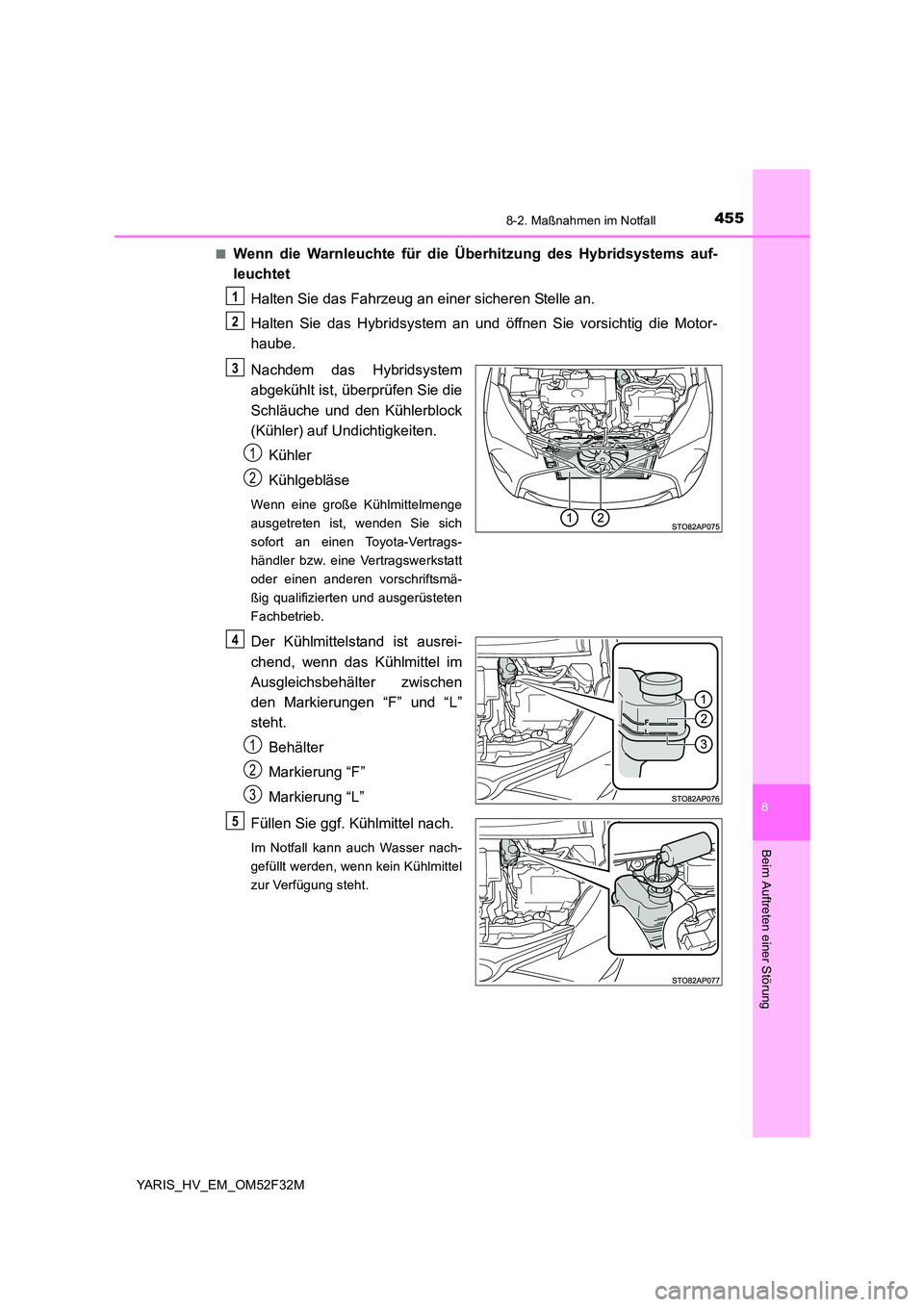

■Wenn die Warnleuchte für die Überhitzung des Hybridsystems auf-
leuchtet
Halten Sie das Fahrzeug an einer sicheren Stelle an.
Halten Sie das Hybridsystem an und öffnen Sie vorsichtig die Motor-
haube.
Nachdem das Hybridsystem
abgekühlt ist, überprüfen Sie die
Schläuche und den Kühlerblock
(Kühler) auf U ndichtigkeiten.
Kühler
Kühlgebläse
Wenn eine große Kühlmittelmenge
ausgetreten ist, wenden Sie sich
sofort an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmä-
ßig qualifizierten und ausgerüsteten
Fachbetrieb.
Der Kühlmittelstand ist ausrei-
chend, wenn das Kühlmittel im
Ausgleichsbehälter zwischen
den Markierungen “F” und “L”
steht.
Behälter
Markierung “F”
Markierung “L”
Füllen Sie ggf. Kühlmittel nach.
Im Notfall kann auch Wasser nach-
gefüllt werden, wenn kein Kühlmittel
zur Verfügung steht.
1
2
3
1
2
4
1
2
3
5

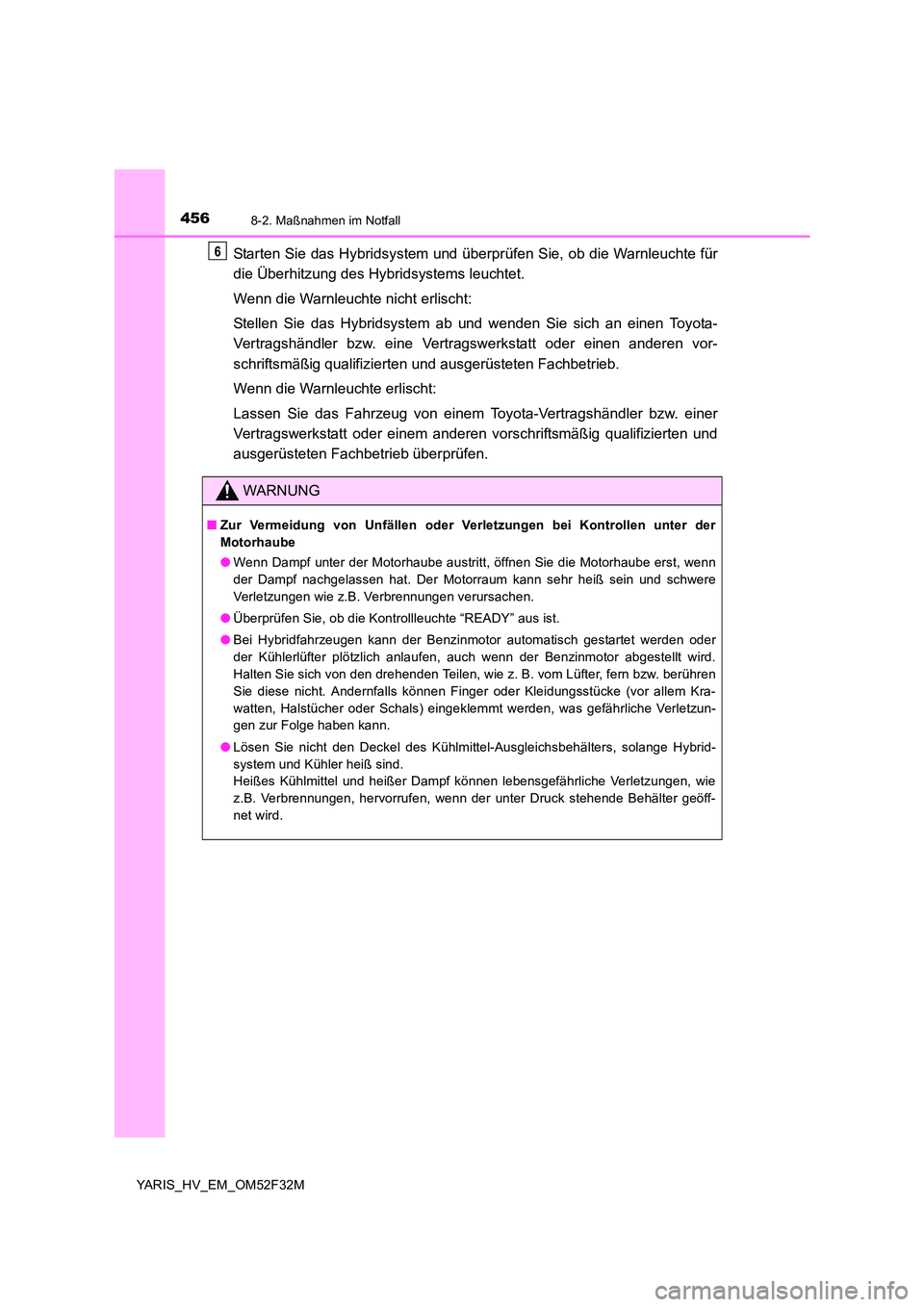

4568-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52F32M
Starten Sie das Hybridsystem und überprüfen Sie, ob die Warnleuchte für
die Überhitzung des Hybridsystems leuchtet.
Wenn die Warnleuchte nicht erlischt:
Stellen Sie das Hybridsystem ab und wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Wenn die Warnleuchte erlischt:
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
WARNUNG
■ Zur Vermeidung von Unfällen oder Verletzungen bei Kontrollen unter der
Motorhaube
● Wenn Dampf unter der Motorhaube austritt, öffnen Sie die Motorhaube erst, wenn
der Dampf nachgelassen hat. Der Motorraum kann sehr heiß sein und schwere
Verletzungen wie z.B. Verbrennungen verursachen.
● Überprüfen Sie, ob die Kontrollleuchte “READY” aus ist.
● Bei Hybridfahrzeugen kann der Benzinmotor automatisch gestartet werden oder
der Kühlerlüfter plötzlich anlaufen, auch wenn der Benzinmotor abgestellt wird.
Halten Sie sich von den drehenden Teilen, wie z. B. vom Lüfter, fern bzw. berühren
Sie diese nicht. Andernfalls können Finger oder Kleidungsstücke (vor allem Kra-
watten, Halstücher oder Schals) eingeklemmt werden, was gefährliche Verletzun-
gen zur Folge haben kann.
● Lösen Sie nicht den Deckel des Kühlmittel-Ausgleichsbehälters, solange Hybrid-
system und Kühler heiß sind.
Heißes Kühlmittel und heißer Dampf können lebensgefährliche Verletzungen, wie
z.B. Verbrennungen, hervorrufen, wenn der unter Druck stehende Behälter geöff-
net wird.
6

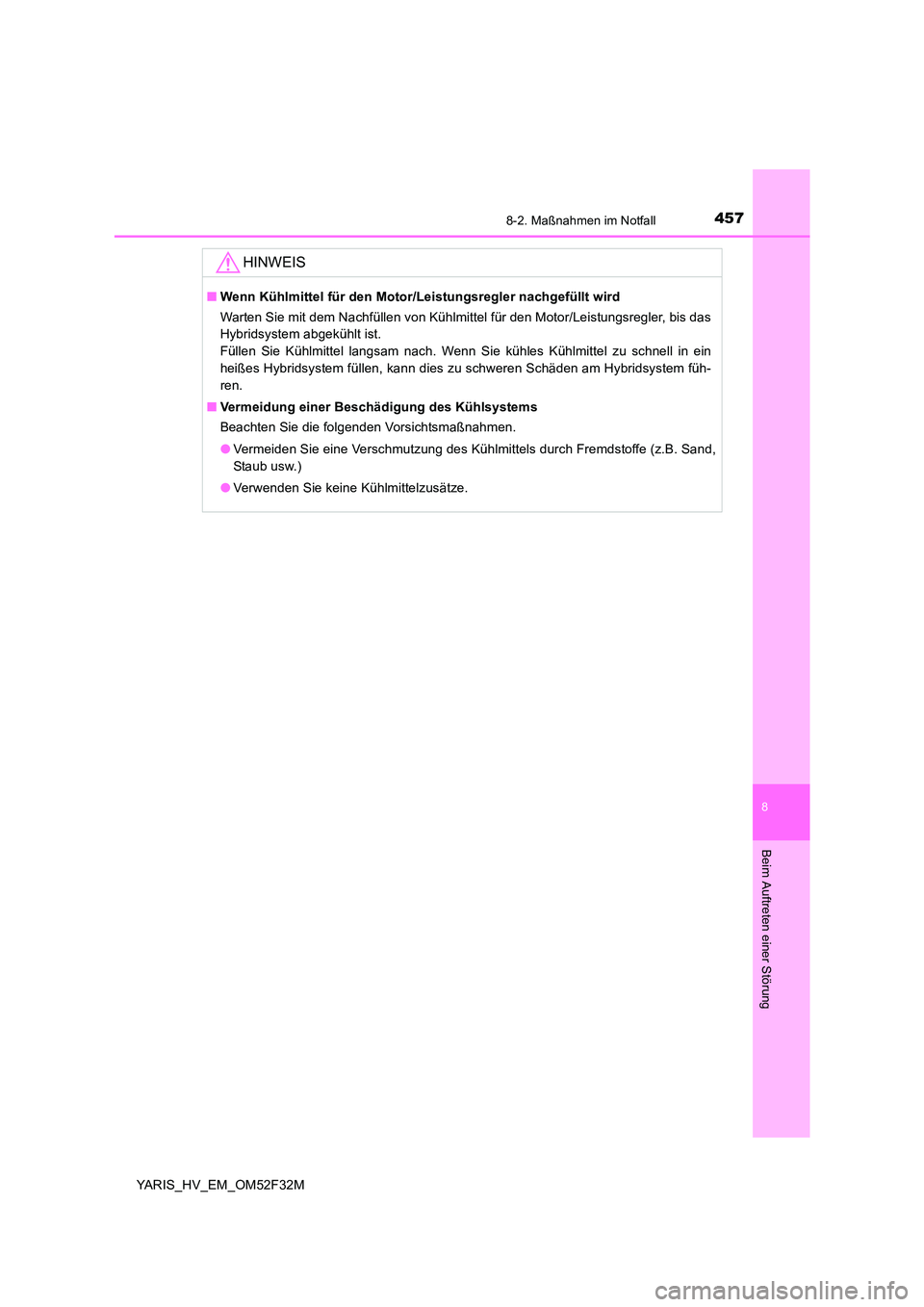

4578-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52F32M
HINWEIS
■Wenn Kühlmittel für den Motor/Leistungsregler nachgefüllt wird
Warten Sie mit dem Nachfüllen von Kühlmittel für den Motor/Leistungsregler, bis das
Hybridsystem abgekühlt ist.
Füllen Sie Kühlmittel langsam nach. Wenn Sie kühles Kühlmittel zu schnell in ein
heißes Hybridsystem füllen, kann dies zu schweren Schäden am Hybridsystem füh-
ren.
■ Vermeidung einer Beschädigung des Kühlsystems
Beachten Sie die folgenden Vorsichtsmaßnahmen.
● Vermeiden Sie eine Verschmutzung des Kühlmittels durch Fremdstoffe (z.B. Sand,
Staub usw.)
● Verwenden Sie keine Kühlmittelzusätze.

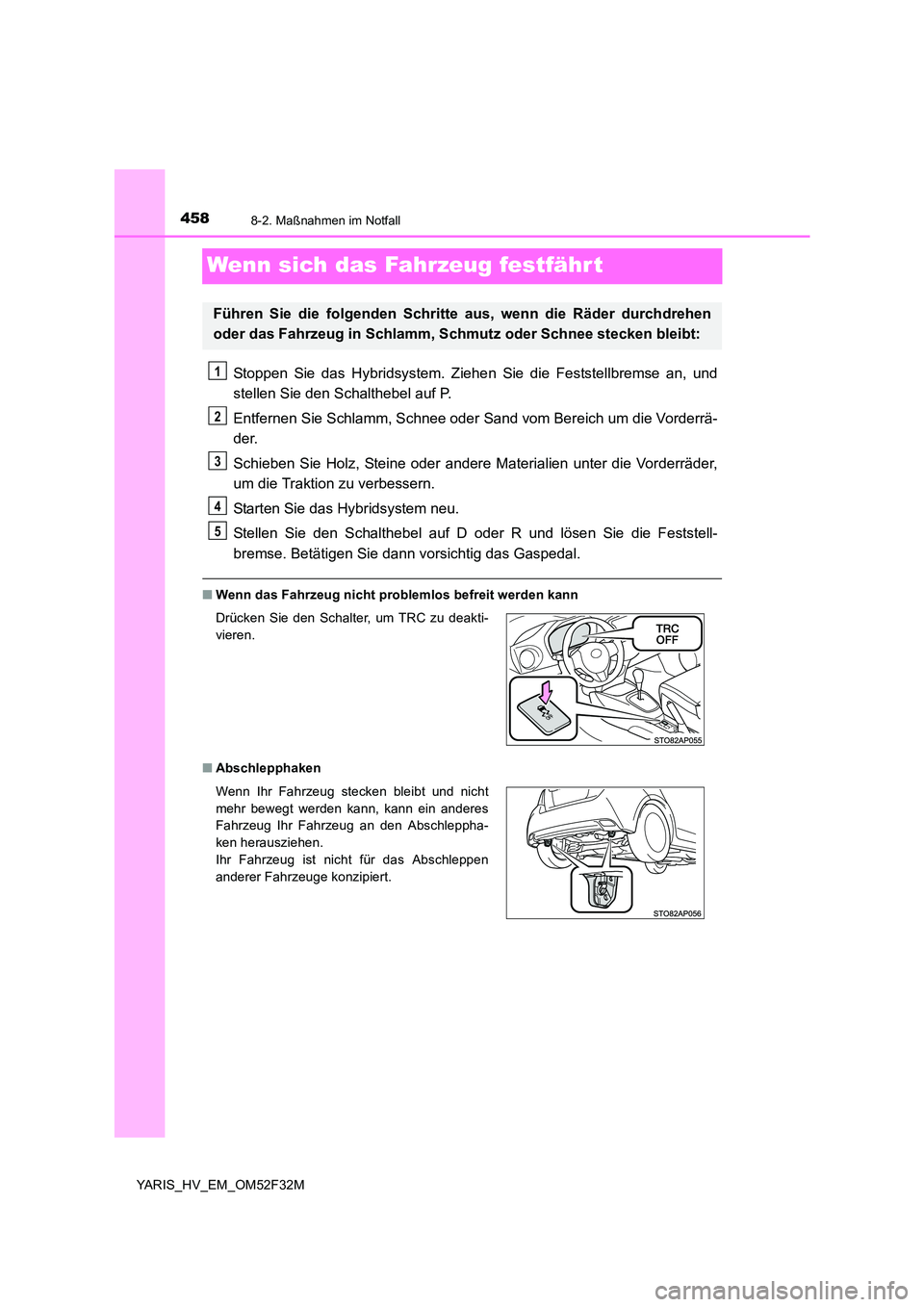

4588-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52F32M
Wenn sich das Fahrzeug festfährt
Stoppen Sie das Hybridsystem. Ziehen Sie die Feststellbremse an, und
stellen Sie den Schalthebel auf P.
Entfernen Sie Schlamm, Schnee oder S and vom Bereich um die Vorderrä-
der.
Schieben Sie Holz, Steine oder andere Materialien unter die Vorderräder,
um die Traktion zu verbessern.
Starten Sie das Hybridsystem neu.
Stellen Sie den Schalthebel auf D oder R und lösen Sie die Feststell-
bremse. Betätigen Sie dann vorsichtig das Gaspedal.
■ Wenn das Fahrzeug nicht problemlos befreit werden kann
■ Abschlepphaken
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen
oder das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt:
Drücken Sie den Schalter, um TRC zu deakti-
vieren.
Wenn Ihr Fahrzeug stecken bleibt und nicht
mehr bewegt werden kann, kann ein anderes
Fahrzeug Ihr Fahrzeug an den Abschleppha-
ken herausziehen.
Ihr Fahrzeug ist nicht für das Abschleppen
anderer Fahrzeuge konzipiert.
1
2
3
4
5

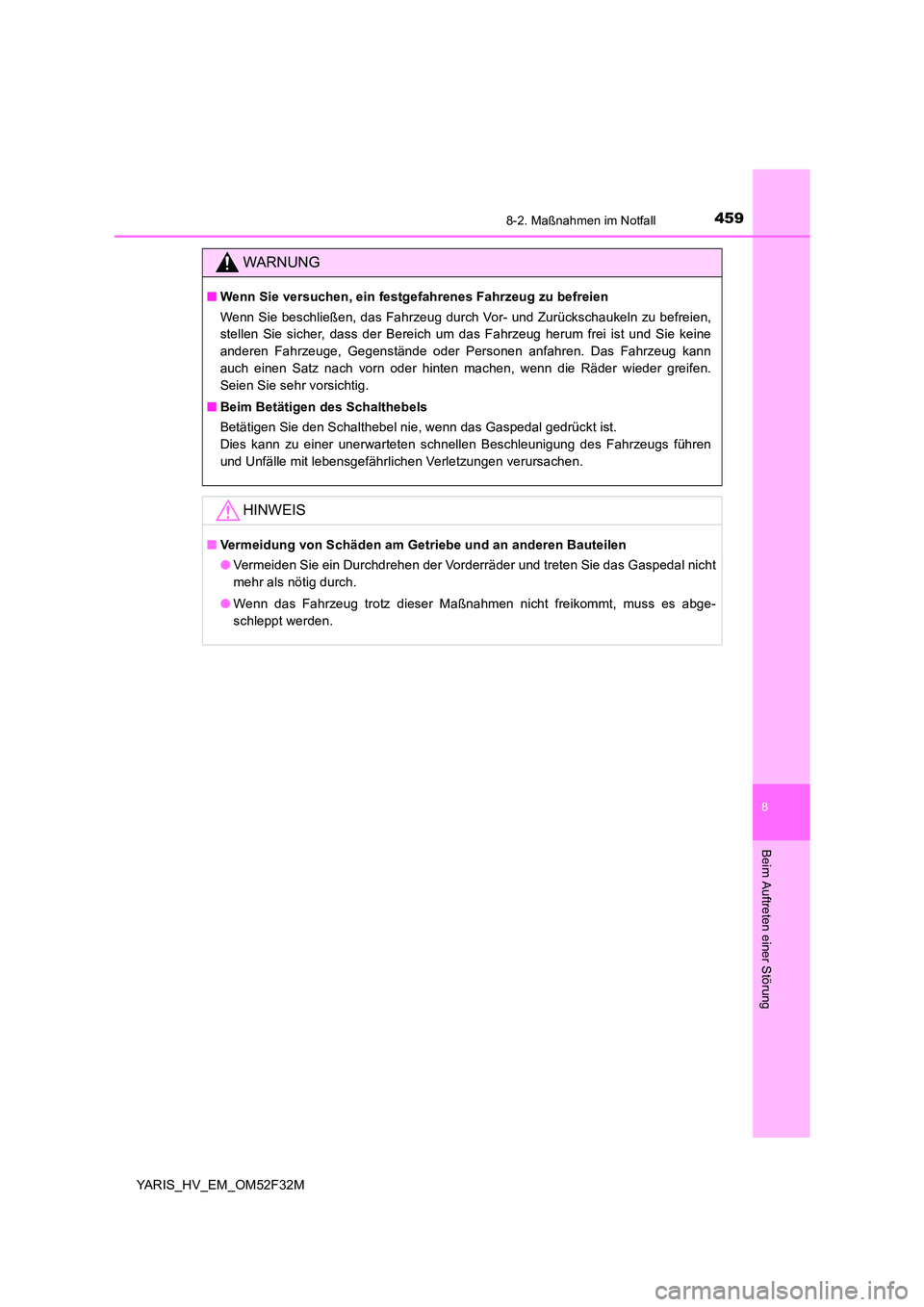

4598-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52F32M
WARNUNG
■Wenn Sie versuchen, ein festgefahrenes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug durch Vor- und Zurückschaukeln zu befreien,
stellen Sie sicher, dass der Bereich um das Fahrzeug herum frei ist und Sie keine
anderen Fahrzeuge, Gegenstände oder Personen anfahren. Das Fahrzeug kann
auch einen Satz nach vorn oder hinten machen, wenn die Räder wieder greifen.
Seien Sie sehr vorsichtig.
■ Beim Betätigen des Schalthebels
Betätigen Sie den Schalthebel nie, wenn das Gaspedal gedrückt ist.
Dies kann zu einer unerwarteten schnellen Beschleunigung des Fahrzeugs führen
und Unfälle mit lebensgefährlichen Verletzungen verursachen.
HINWEIS
■ Vermeidung von Schäden am Getriebe und an anderen Bauteilen
● Vermeiden Sie ein Durchdrehen der Vorderräder und treten Sie das Gaspedal nicht
mehr als nötig durch.
● Wenn das Fahrzeug trotz dieser Maßnahmen nicht freikommt, muss es abge-
schleppt werden.

4608-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52F32M
