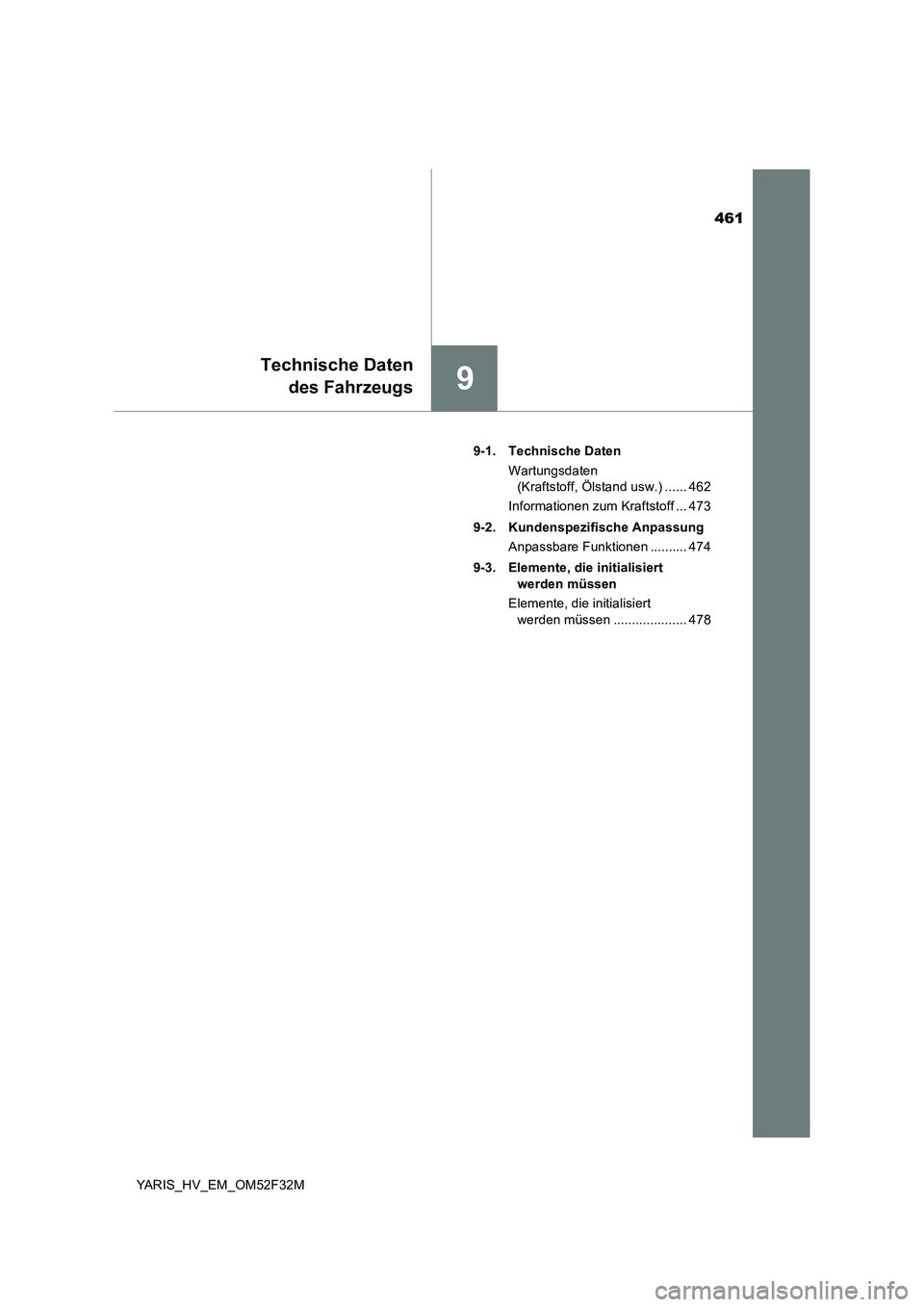

Technische Daten
des Fahrzeugs
YARIS_HV_EM_OM52F32M
9-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.) ...... 462
Informationen zum Kraftstoff ... 473
9-2. Kundenspezifische Anpassung
Anpassbare Funktionen .......... 474
9-3. Elemente, die initialisiert
werden müssen
Elemente, die initialisiert
werden müssen .................... 478

4629-1. Technische Daten
YARIS_HV_EM_OM52F32M
War tungsdaten (Kraftstoff, Ölstand usw.)
*1: Unbeladene Fahrzeuge
*2: Fahrzeuge mit Schlechtwegepaket
*3: Reifengröße 175/65R15
*4: Reifengröße 185/60R15
*5: Reifengröße 195/50R16

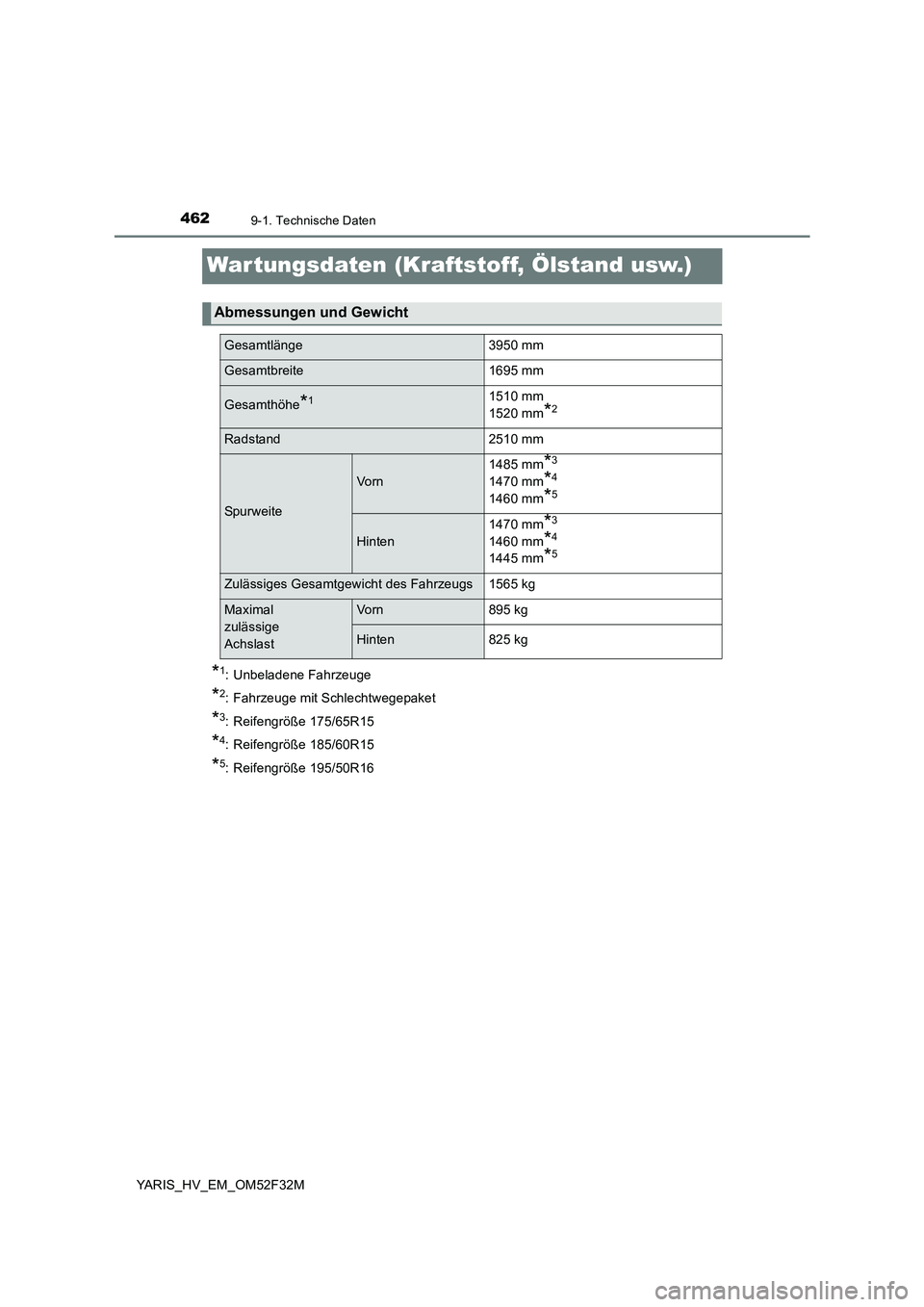

Abmessungen und Gewicht
Gesamtlänge 3950 mm
Gesamtbreite 1695 mm
Gesamthöhe*11510 mm
1520 mm*2
Radstand 2510 mm
Spu rw eite
Vo rn
1485 mm*3
1470 mm*4
1460 mm*5
Hinten
1470 mm*3
1460 mm*4
1445 mm*5
Zulässiges Gesamtgewicht des Fahrzeugs 1565 kg
Maximal
zulässige
Achslast
Vorn 895 kg
Hinten 825 kg

4639-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_HV_EM_OM52F32M
■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Diese Nummer wird unter den
rechten Vordersitz gestanzt.
Diese Nummer befindet sich auch
auf dem Aufkleber des Herstellers
an der linken Seite der Mittelsäule.
■Motorseriennummer
Die Motorseriennummer wird in den Motorblock gestanzt (siehe Darstel-
lung).

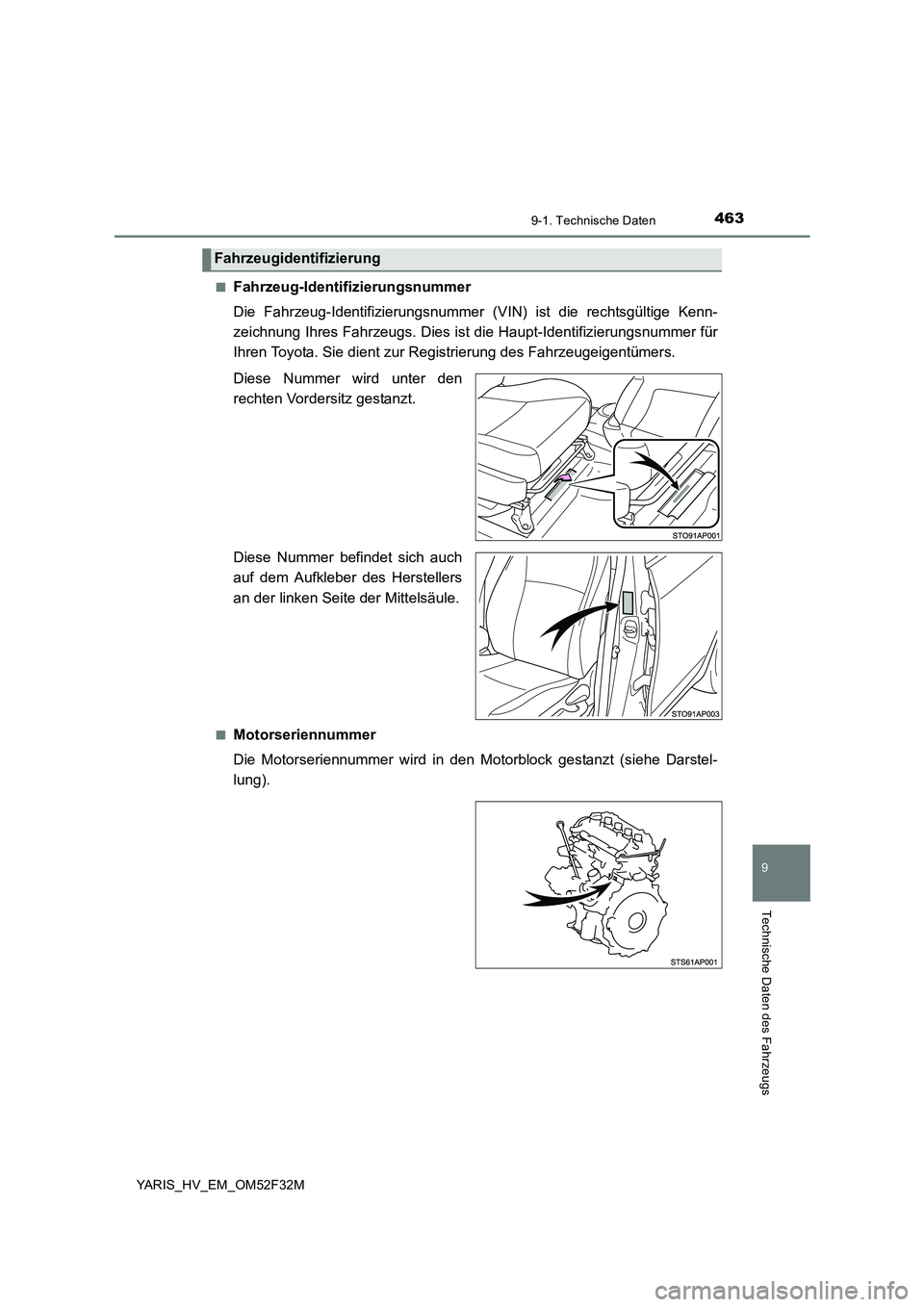

Fahrzeugidentifizierung

4649-1. Technische Daten
YARIS_HV_EM_OM52F32M

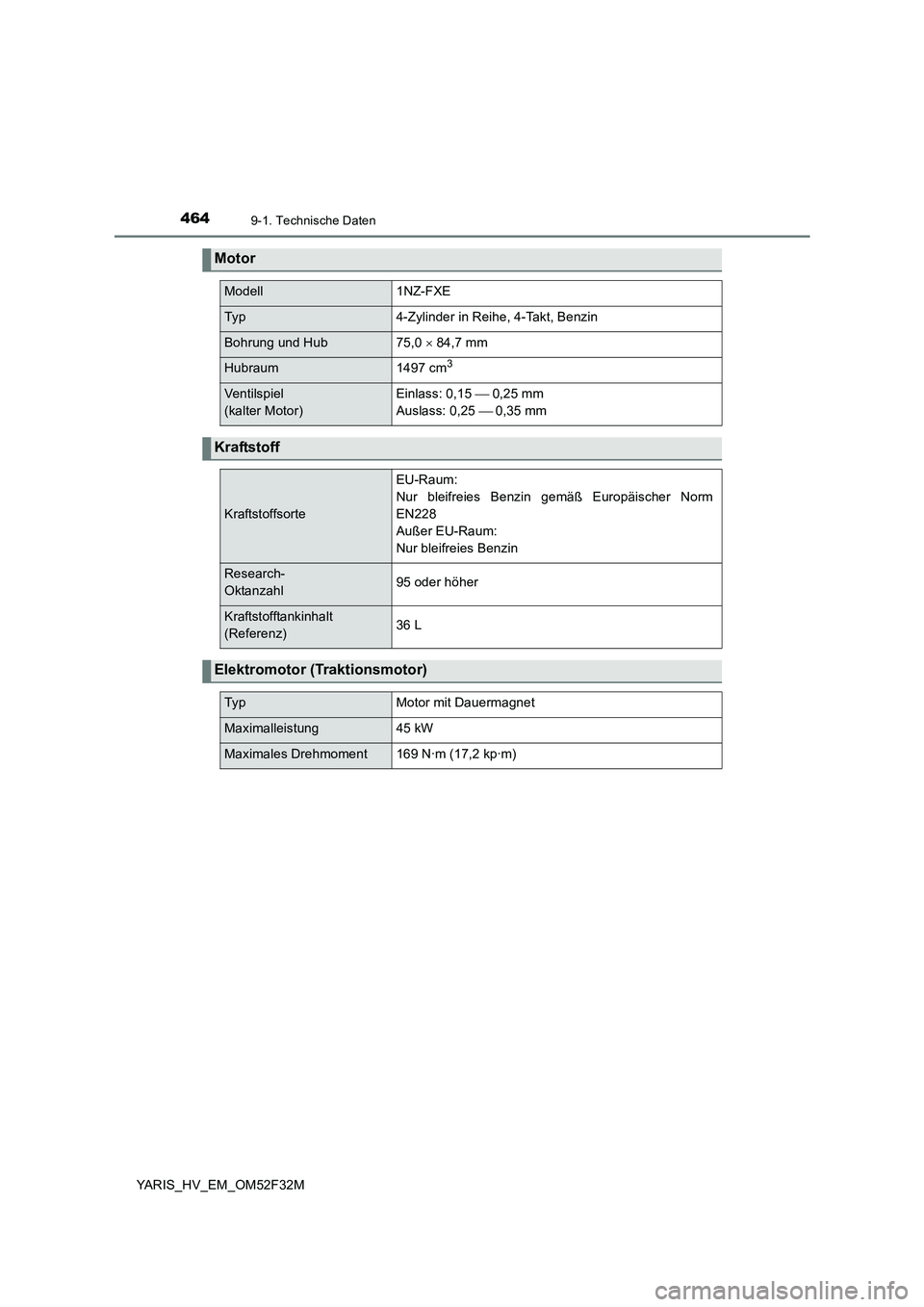

Motor
Modell1NZ-FXE
Typ4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub75,0 × 84,7 mm
Hubraum1497 cm3
Ventilspiel
(kalter Motor)
Einlass: 0,15  0,25 mm
Auslass: 0,25  0,35 mm
Kraftstoff
Kraftstoffsorte
EU-Raum:
Nur bleifreies Benzin gemäß Europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-
Oktanzahl95 oder höher
Kraftstofftankinhalt
(Referenz)36 L
Elektromotor (Traktionsmotor)
TypMotor mit Dauermagnet
Maximalleistung45 kW
Maximales Drehmoment169 N·m (17,2 kp·m)

4659-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_HV_EM_OM52F32M
■Ölmenge (Neubefüllung — Referenz*)
*: Die Motorölfüllmenge ist eine Referenzmenge, die beim Ölwechsel zu beachten ist.
Wärmen Sie den Motor auf und stellen Sie das Hybridsystem ab. Warten Sie
danach 5 Minuten und überprüfen Sie dann den Ölstand mit dem Ölmessstab.

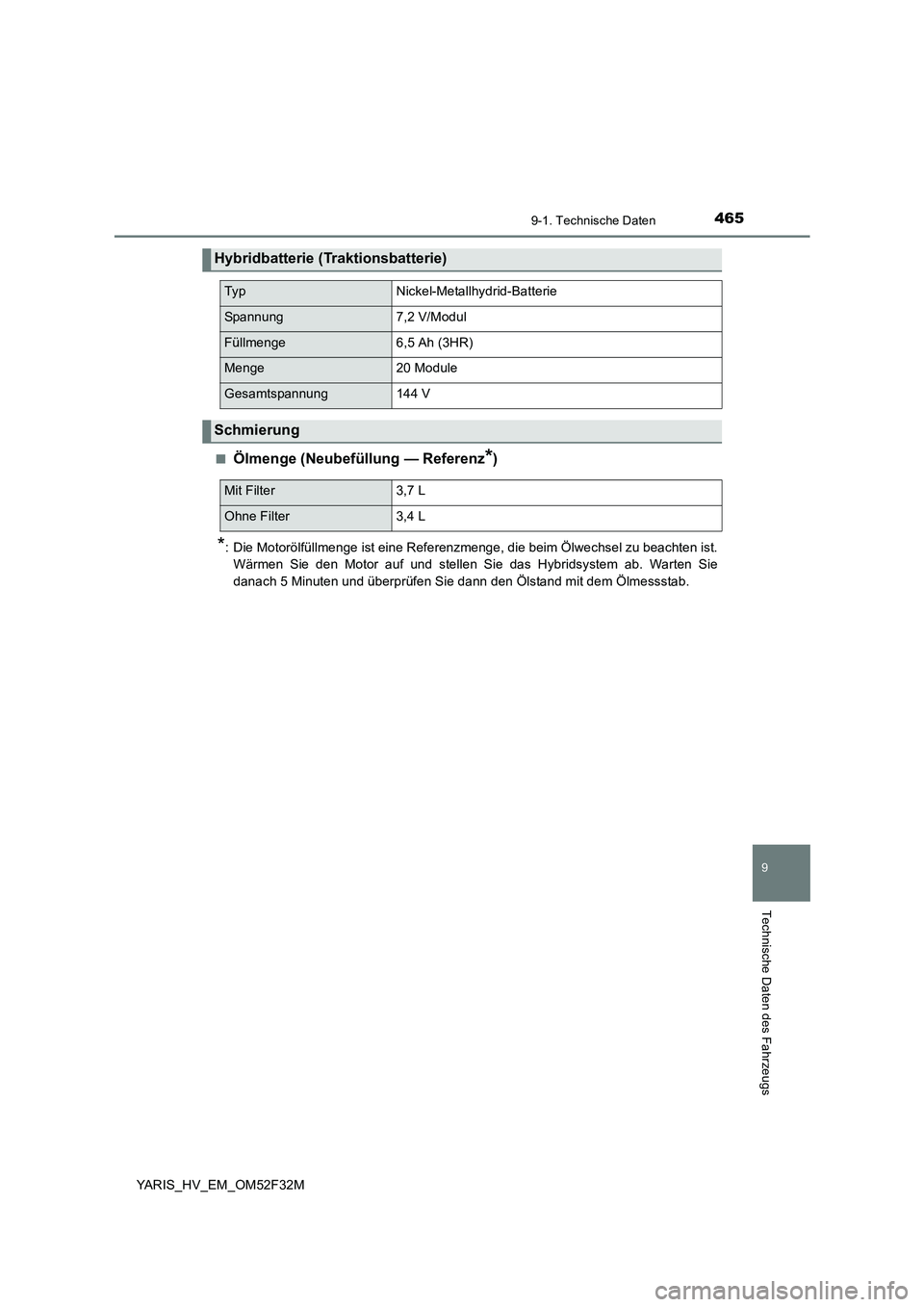

Hybridbatterie (Traktionsbatterie)
TypNickel-Metallhydrid-Batterie
Spannung7,2 V/Modul
Füllmenge6,5 Ah (3HR)
Menge20 Module
Gesamtspannung144 V
Schmierung
Mit Filter 3,7 L
Ohne Filter 3,4 L

4669-1. Technische Daten
YARIS_HV_EM_OM52F32M

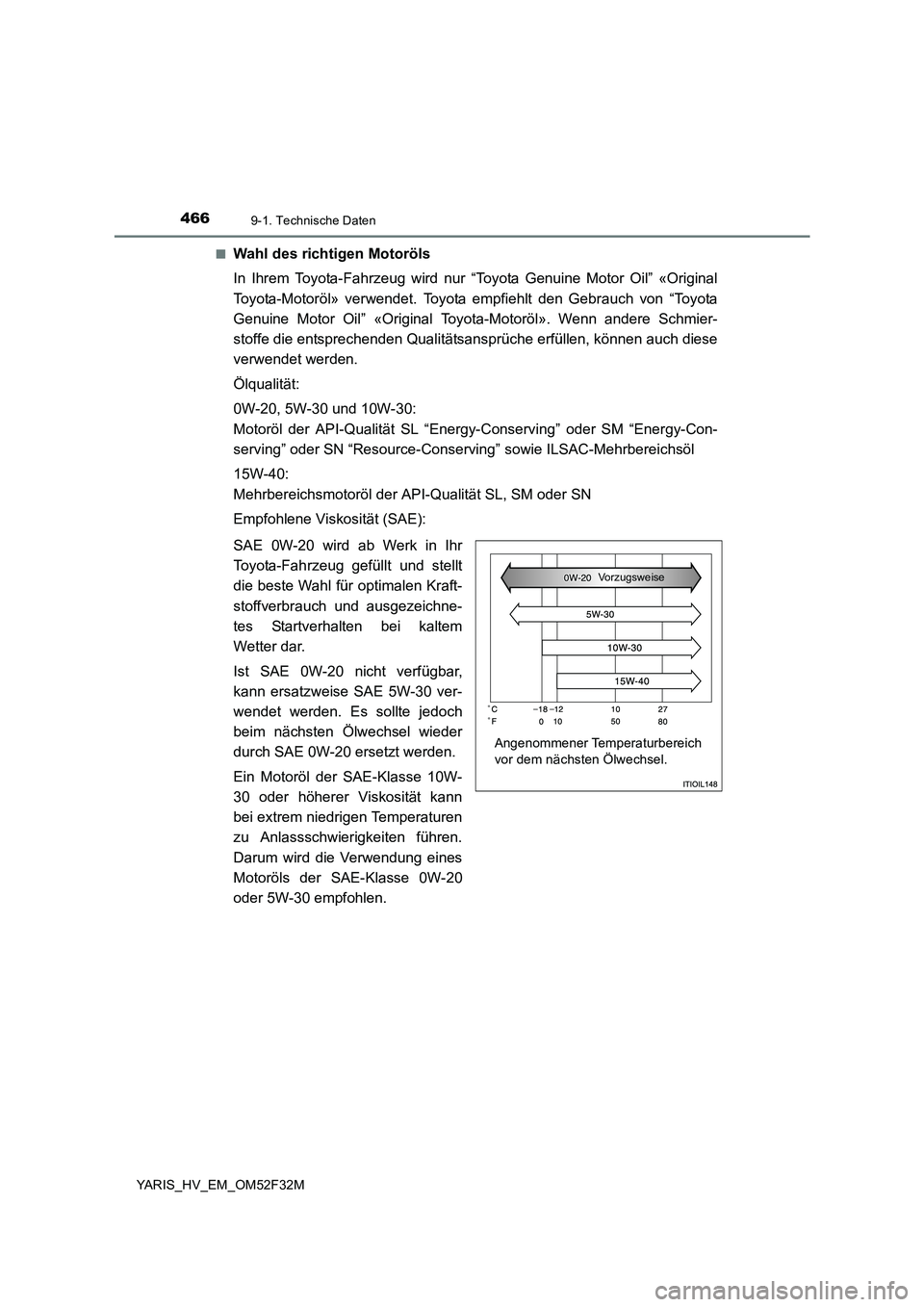

■Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von “Toyota
Genuine Motor Oil” «Original Toyota-Motoröl». Wenn andere Schmier-
stoffe die entsprechenden Qualitätsansprüche erfüllen, können auch diese
verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Motoröl der API-Qualität SL “Energy-Conserving” oder SM “Energy-Con-
serving” oder SN “Resource-Conser ving” sowie ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsmotoröl der API-Qualität SL, SM oder SN
Empfohlene Viskosität (SAE):
SAE 0W-20 wird ab Werk in Ihr
Toyota-Fahrzeug gefüllt und stellt
die beste Wahl für optimalen Kraft-
stoffverbrauch und ausgezeichne-
tes Startverhalten bei kaltem
Wetter dar.
Ist SAE 0W-20 nicht verfügbar,
kann ersatzweise SAE 5W-30 ver-
wendet werden. Es sollte jedoch
beim nächsten Ölwechsel wieder
durch SAE 0W-20 ersetzt werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder höherer Viskosität kann
bei extrem niedrigen Temperaturen
zu Anlassschwierigkeiten führen.
Darum wird die Verwendung eines
Motoröls der SAE-Klasse 0W-20
oder 5W-30 empfohlen.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel.
Vorzugsweise

4679-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_HV_EM_OM52F32M
Ölviskosität (als Beispiel wird hier 0W-20 beschrieben):
• Der Wert 0W in der Bezeichnung 0W-20 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 20 in der Bezeichnung 0W-20 beschreibt die Viskositätscha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosität (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingungen
betrieben wird.

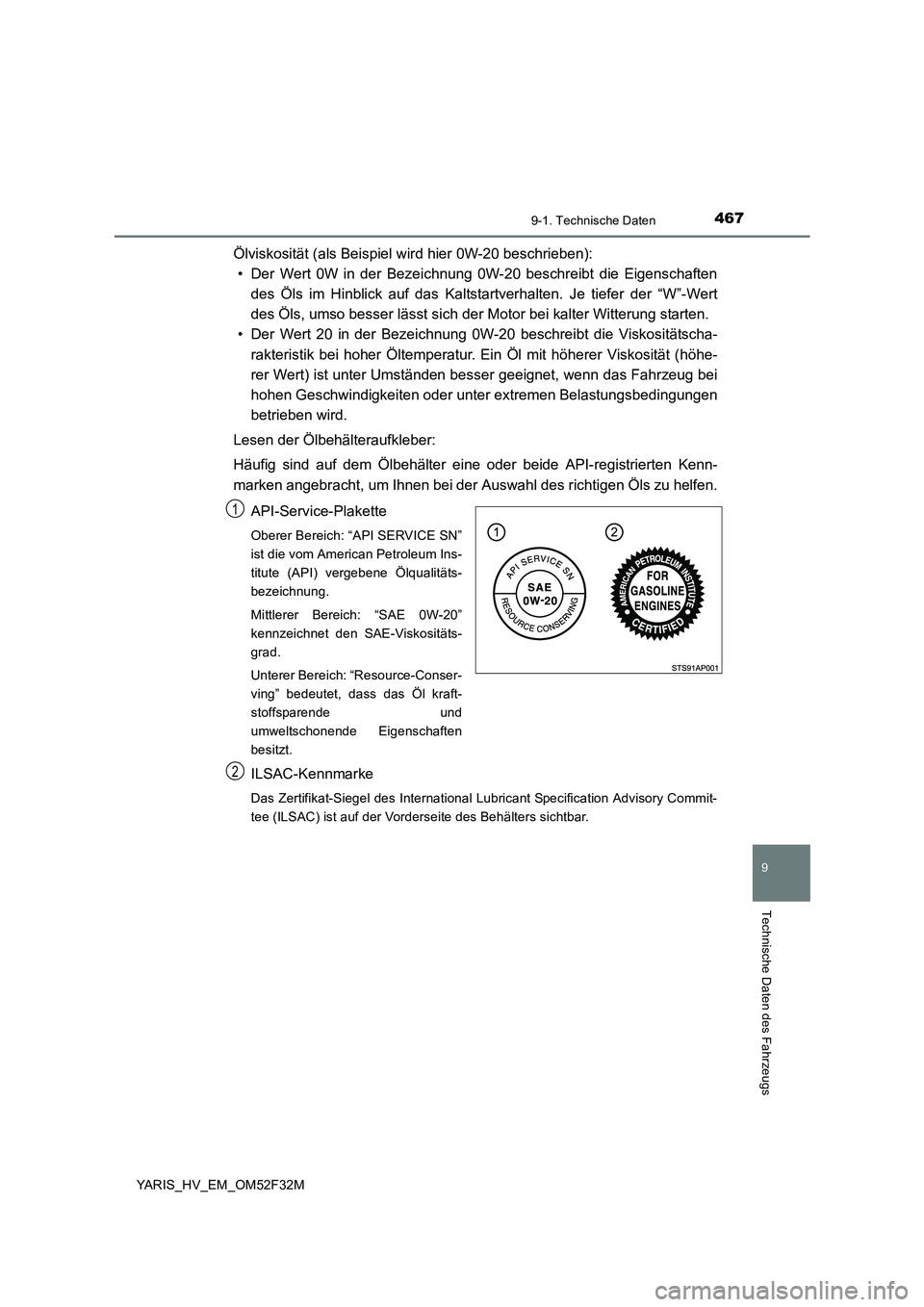

Lesen der Ölbehälteraufkleber:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Kenn-
marken angebracht, um Ihnen bei der Auswahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
ist die vom American Petroleum Ins-
titute (API) vergebene Ölqualitäts-
bezeichnung.
Mittlerer Bereich: “SAE 0W-20”
kennzeichnet den SAE-Viskositäts-
grad.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl kraft-
stoffsparende und
umweltschonende Eigenschaften
besitzt.
ILSAC-Kennmarke
Das Zertifikat-Siegel des International Lubricant Specification Advisory Commit-
tee (ILSAC) ist auf der Vorderseite des Behälters sichtbar.
1
2

4689-1. Technische Daten
YARIS_HV_EM_OM52F32M

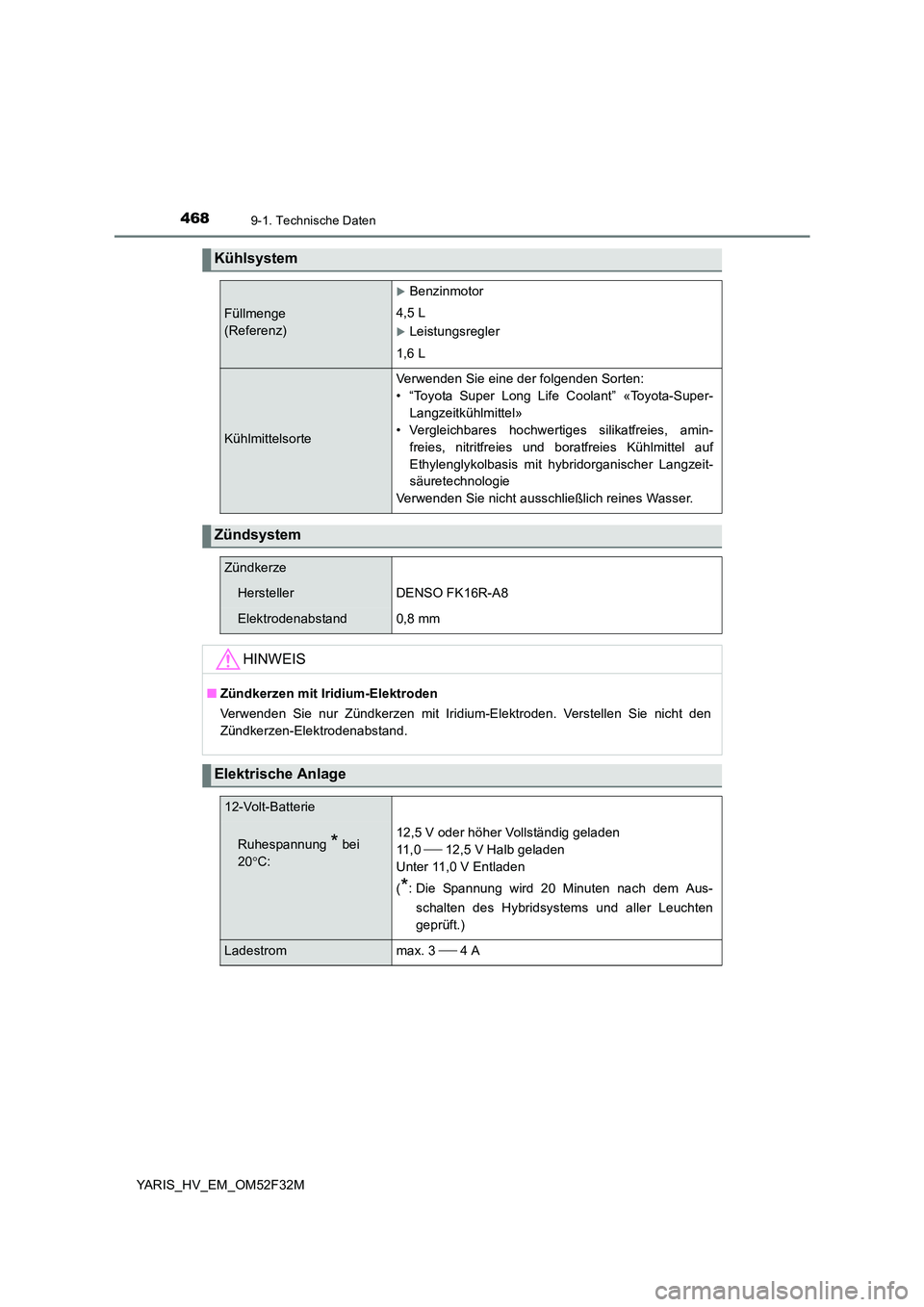

Kühlsystem
Füllmenge
(Referenz)
XBenzinmotor
4,5 L
XLeistungsregler
1,6 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-Super-
Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Langzeit-
säuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem
Zündkerze
HerstellerDENSO FK16R-A8
Elektrodenabstand0,8 mm
HINWEIS
■ Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.
Elektrische Anlage
12-Volt-Batterie
Ruhespannung * bei
20 °C:
12,5 V oder höher Vollständig geladen
11 , 0  12,5 V Halb geladen
Unter 11,0 V Entladen
(*: Die Spannung wird 20 Minuten nach dem Aus-
schalten des Hybridsystems und aller Leuchten
geprüft.)
Ladestrom max. 3  4 A

4699-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_HV_EM_OM52F32M
*: Die Flüssigkeits-Füllmenge ist die Referenzmenge. Wenden Sie sich im Falle eines
Flüssigkeitswechsels an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder an einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb.
*1: Kleinster Pedalrestweg (bei aktivem Hybridsystem) bei einer Betätigungskraft von
300 N (31 kp)
*2: Weg des Feststellbremshebels bei einer Betätigungskraft von 200 N (20,4 kp)
*3: Beachten Sie die Angaben zu den angegebenen Flüssigkeitstypen für den Brems-
flüssigkeitsbehälter.

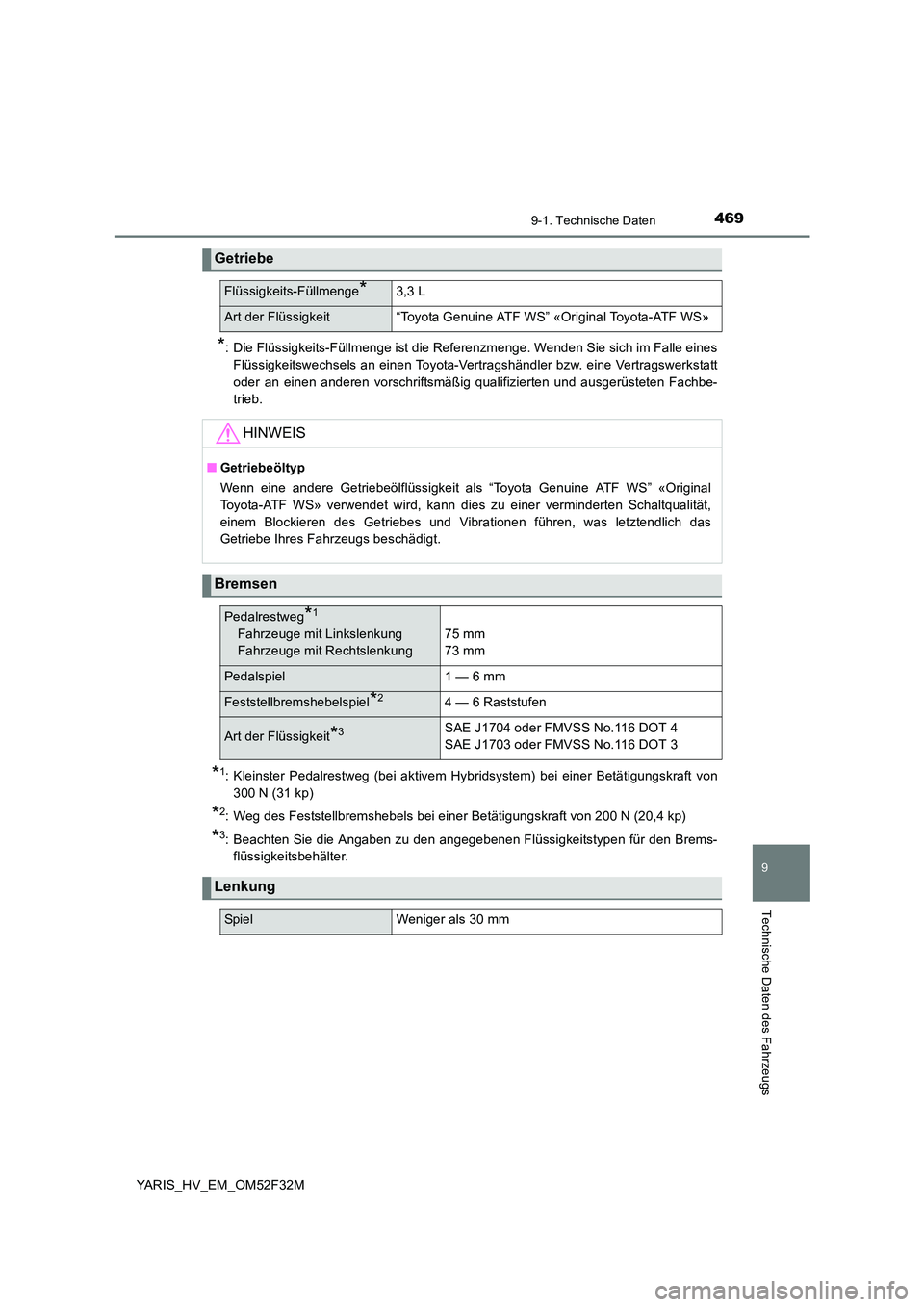

Getriebe
Flüssigkeits-Füllmenge*3,3 L
Art der Flüssigkeit“Toyota Genuine ATF WS” «Original Toyota-ATF WS»
HINWEIS
■ Getriebeöltyp
Wenn eine andere Getriebeölflüssigkeit als “Toyota Genuine ATF WS” «Original
Toyota-ATF WS» verwendet wird, kann dies zu einer verminderten Schaltqualität,
einem Blockieren des Getriebes und Vibrationen führen, was letztendlich das
Getriebe Ihres Fahrzeugs beschädigt.
Bremsen
Pedalrestweg*1
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
75 mm
73 mm
Pedalspiel 1 — 6 mm
Feststellbremshebelspiel*24 — 6 Raststufen
Art der Flüssigkeit*3SAE J1704 oder FMVSS No.116 DOT 4
SAE J1703 oder FMVSS No.116 DOT 3
Lenkung
Spie lWeniger als 30 mm

4709-1. Technische Daten
YARIS_HV_EM_OM52F32M
X15-Zoll-Reifen
*: Bei einigen Modellen wird der ECO-Reifendruck auf dem Reifendrucketikett ange-
geben. (→S. 434)
“Für optimale Kraftstoffeinsparung wird der ECO-Reifendruck empfohlen.
Der Reifendruck wirkt sich auf den Fahrkomfort, die Straßengeräusche und das
Lenkverhalten aus.”

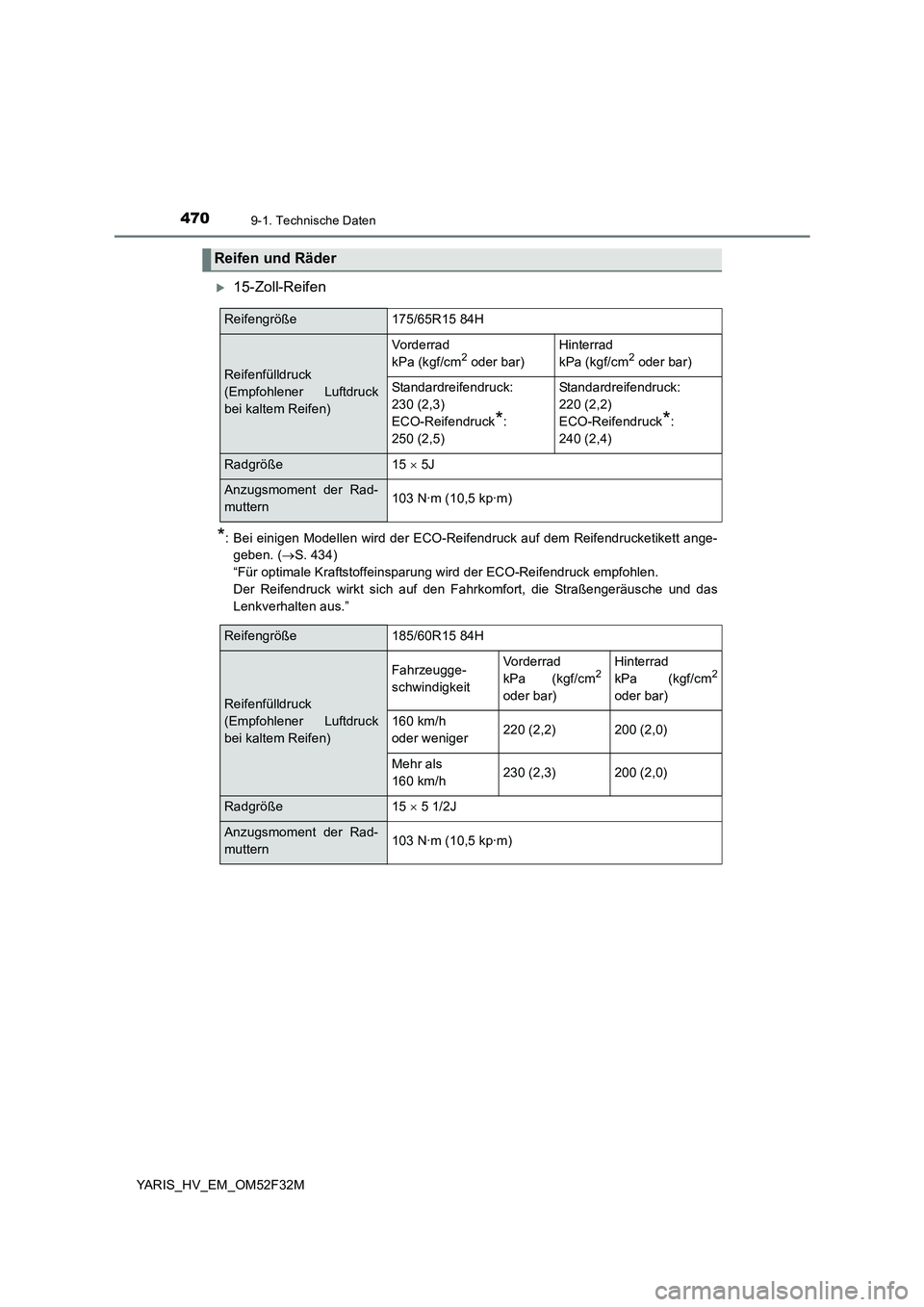

Reifen und Räder
Reifengröße175/65R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vorderrad
kPa (kgf/cm2 oder bar)
Hinterrad
kPa (kgf/cm2 oder bar)
Standardreifendruck:
230 (2,3)
ECO-Reifendruck*:
250 (2,5)
Standardreifendruck:
220 (2,2)
ECO-Reifendruck*:
240 (2,4)
Radgröße15 × 5J
Anzugsmoment der Rad-
muttern103 N·m (10,5 kp·m)
Reifengröße185/60R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Fahrzeugge-
schwindigkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
160 km/h
oder weniger220 (2,2)200 (2,0)
Mehr als
160 km/h230 (2,3)200 (2,0)
Radgröße15 × 5 1/2J
Anzugsmoment der Rad-
muttern103 N·m (10,5 kp·m)
