2717-3. Arbeten du kan göra själv
7
Underhåll och skötsel

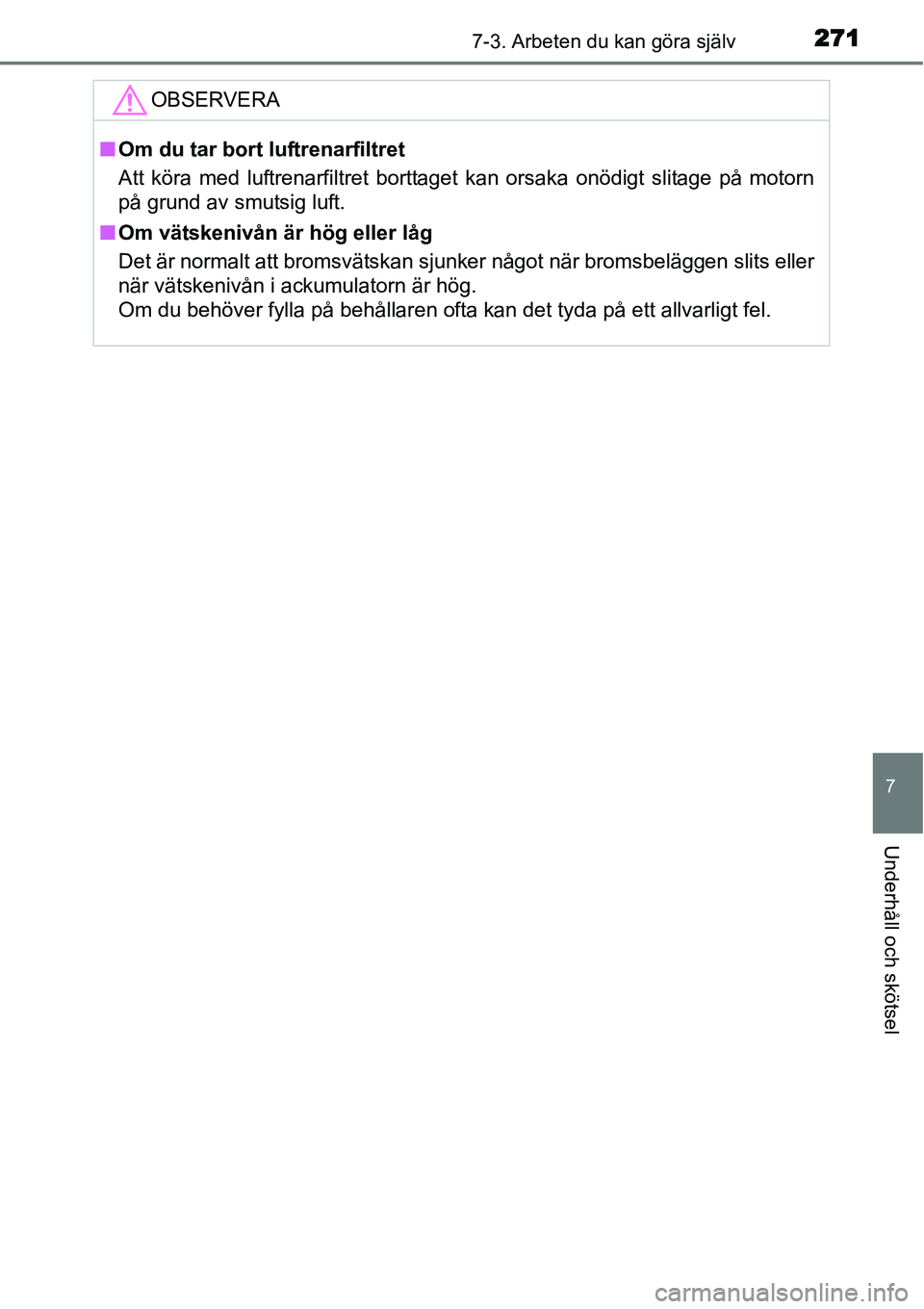

OBSERVERA
■Om du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget kan orsaka onödigt slitage på motorn
på grund av smutsig luft.
■Om vätskenivån är hög eller låg
Det är normalt att bromsvätskan sjunker något när bromsbeläggen slits eller
när vätskenivån i ackumulatorn är hög.
Om du behöver fylla på behållaren ofta kan det tyda på ett allvarligt fel.

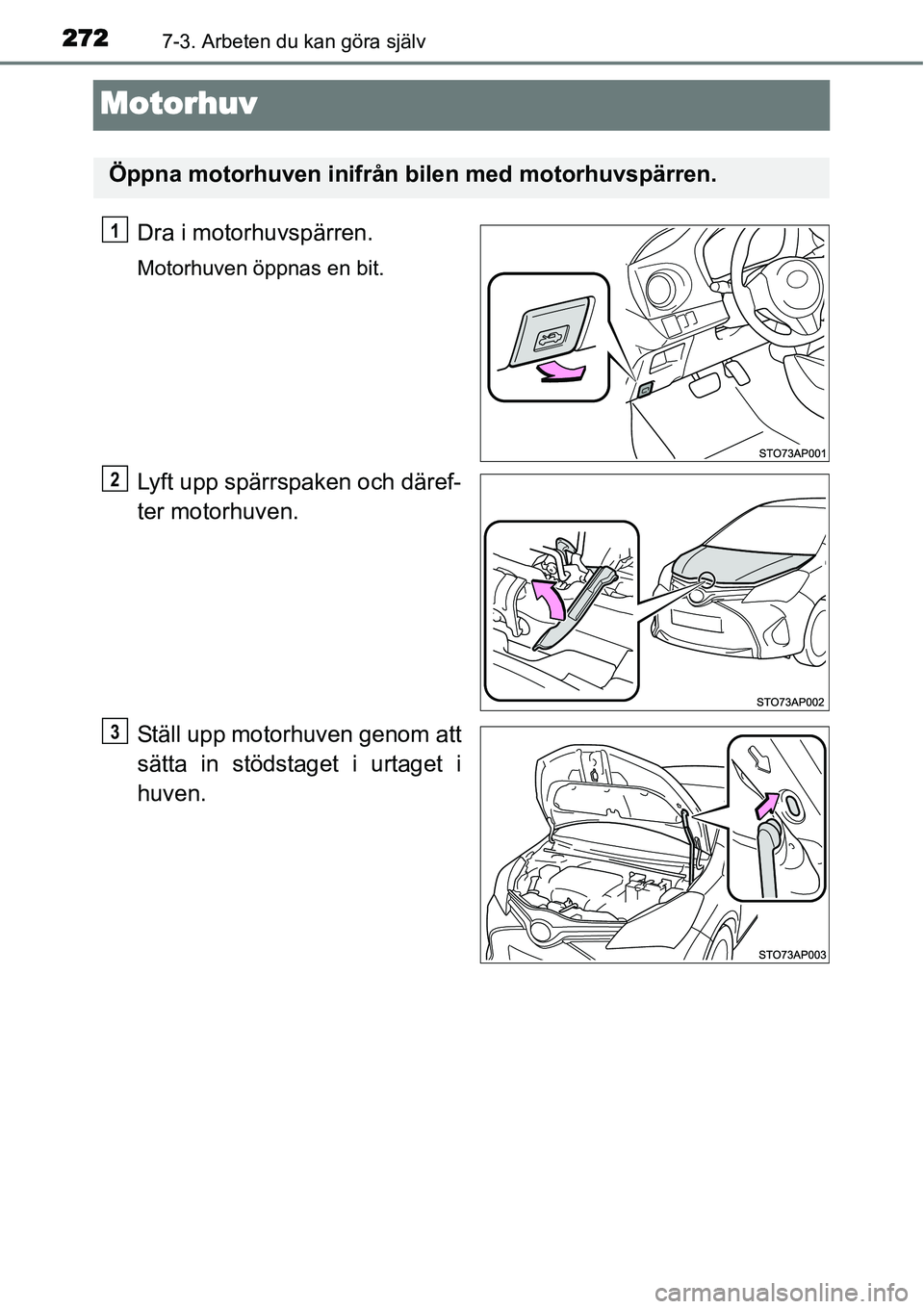

2727-3. Arbeten du kan göra själv
Motorhuv
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Lyft upp spärrspaken och däref-
ter motorhuven.
Ställ upp motorhuven genom att
sätta in stödstaget i urtaget i
huven.
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3

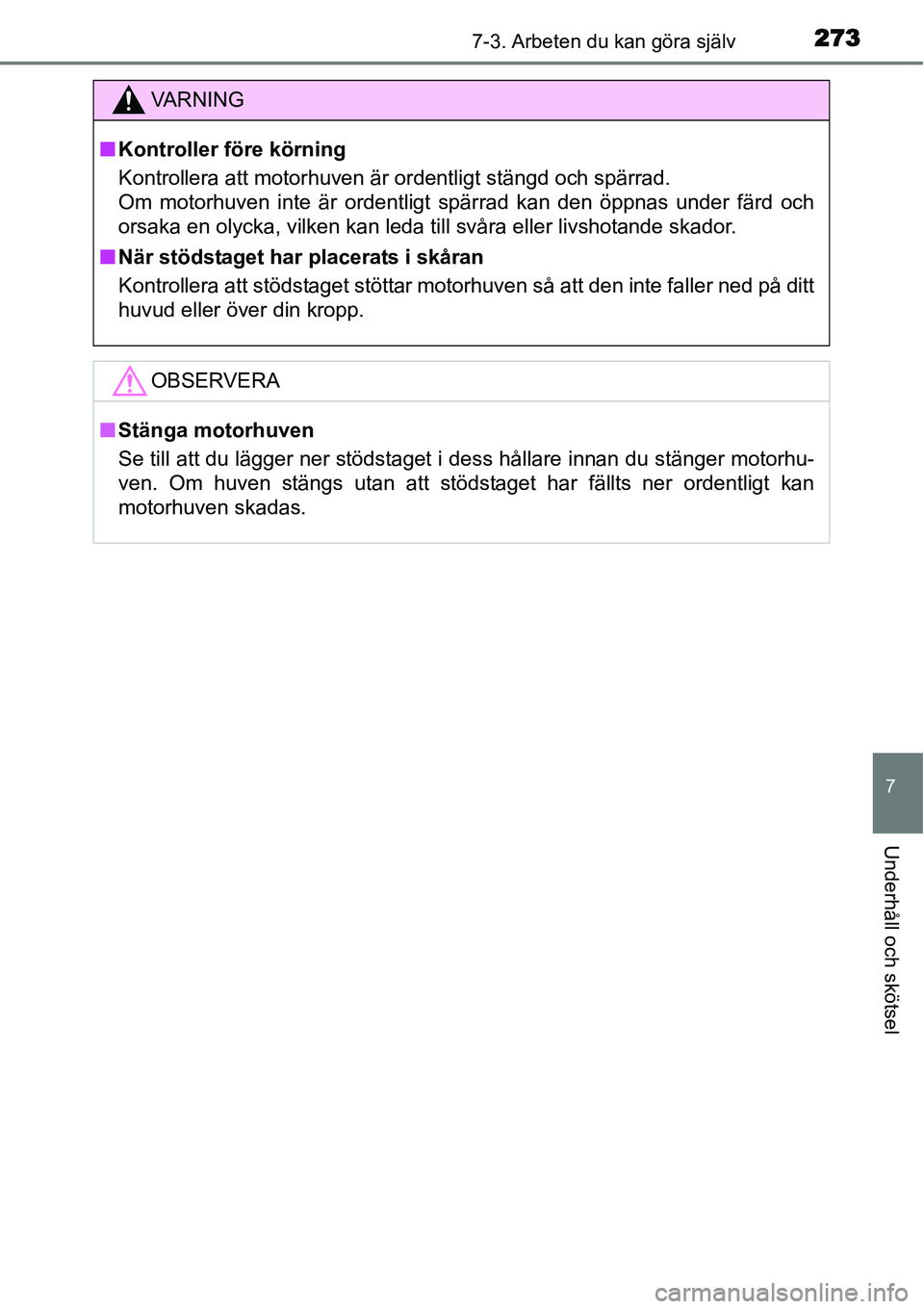

2737-3. Arbeten du kan göra själv
7
Underhåll och skötsel
VA R N I N G
■Kontroller före körning
Kontrollera att motorhuven är ordentligt stängd och spärrad.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
■När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
OBSERVERA
■Stänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs utan att stödstaget har fällts ner ordentligt kan
motorhuven skadas.

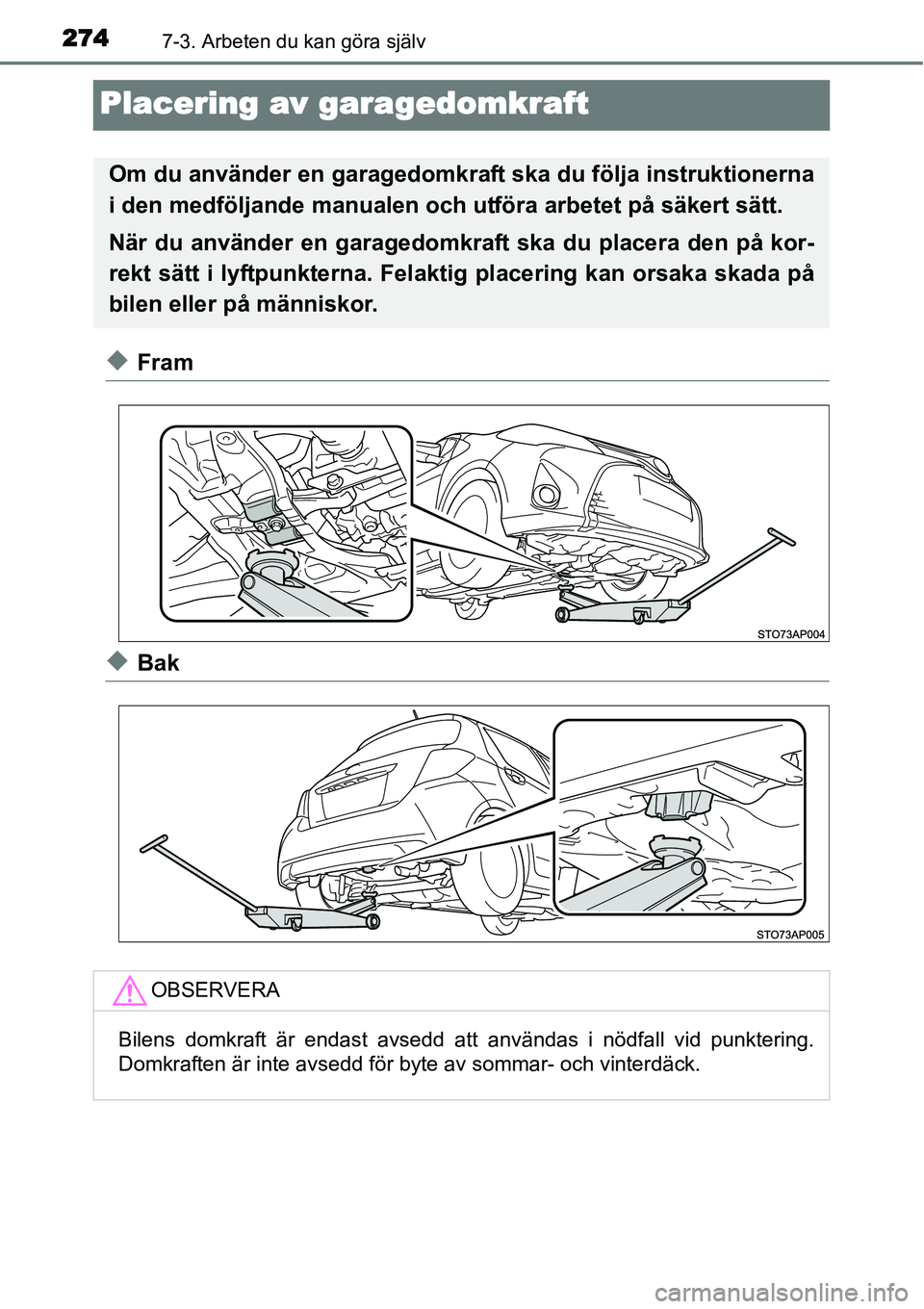

2747-3. Arbeten du kan göra själv
Placering av garagedomkraft
◆Fram
◆Bak
Om du använder en garagedomkraft ska du följa instruktionerna
i den medföljande manualen och utföra arbetet på säkert sätt.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OBSERVERA
Bilens domkraft är endast avsedd att användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av sommar- och vinterdäck.

2757-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OBSERVERA

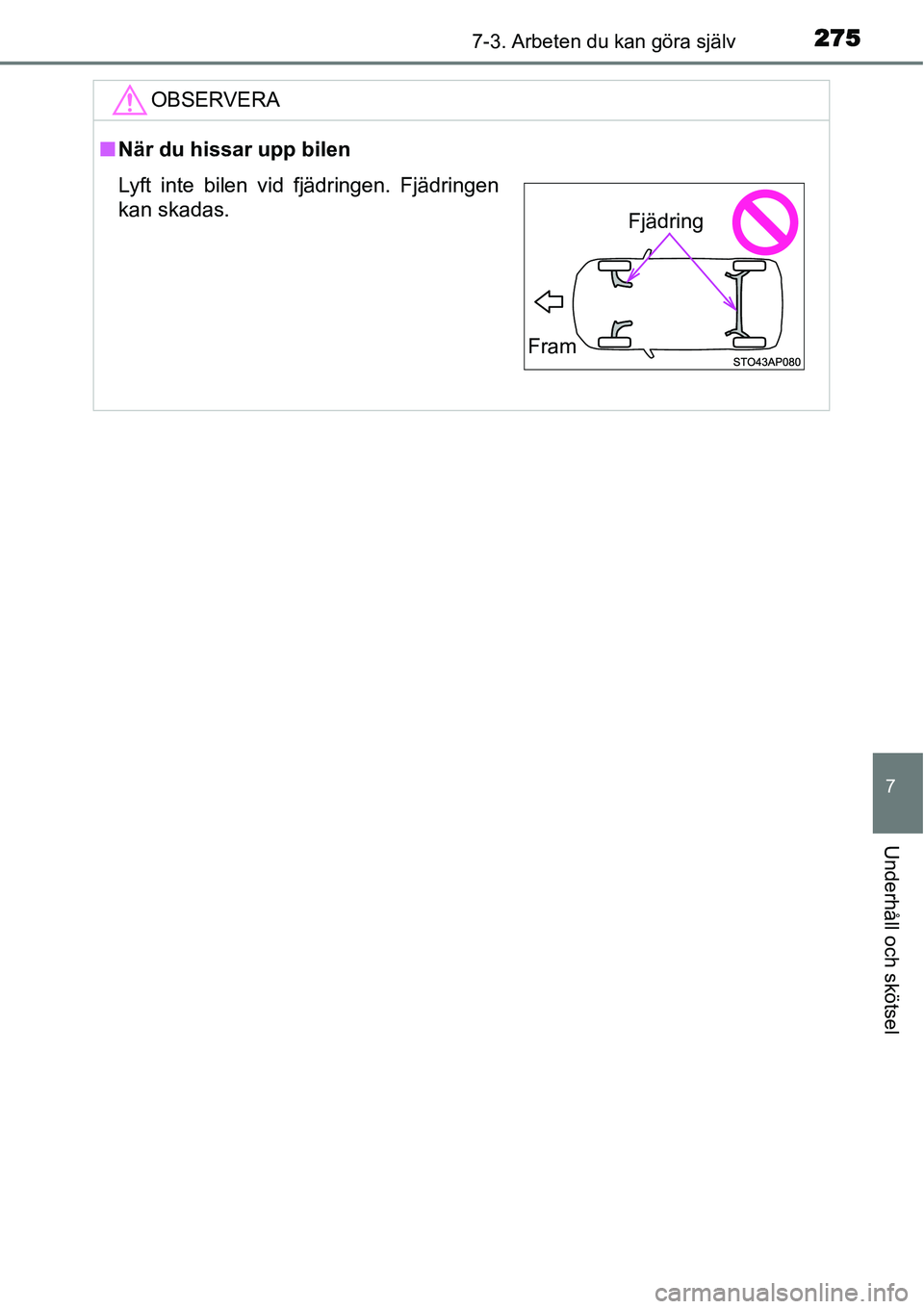

■När du hissar upp bilen
Lyft inte bilen vid fjädringen. Fjädringen
kan skadas.
Fram
Fjädring

2767-3. Arbeten du kan göra själv
Motorrum
D
Säkringsboxar (→Sid. 307)
Lock till påfyllningshål för
motorolja (→Sid. 278)
Kylarlock till bensinmotor
Behållare för drivenhetens
kylarvätska (→Sid. 280)
Behållare för kylarvätska
(→Sid. 280)Kylare till motor/drivenhet
(→Sid. 281)
Elektrisk kylfläkt
Kondensor (→Sid. 281)
Mätsticka för motorolja
(→Sid. 277)
Behållare för spolarvätska
(→Sid. 282)1
2
3
4
5
6
7
8
9
10

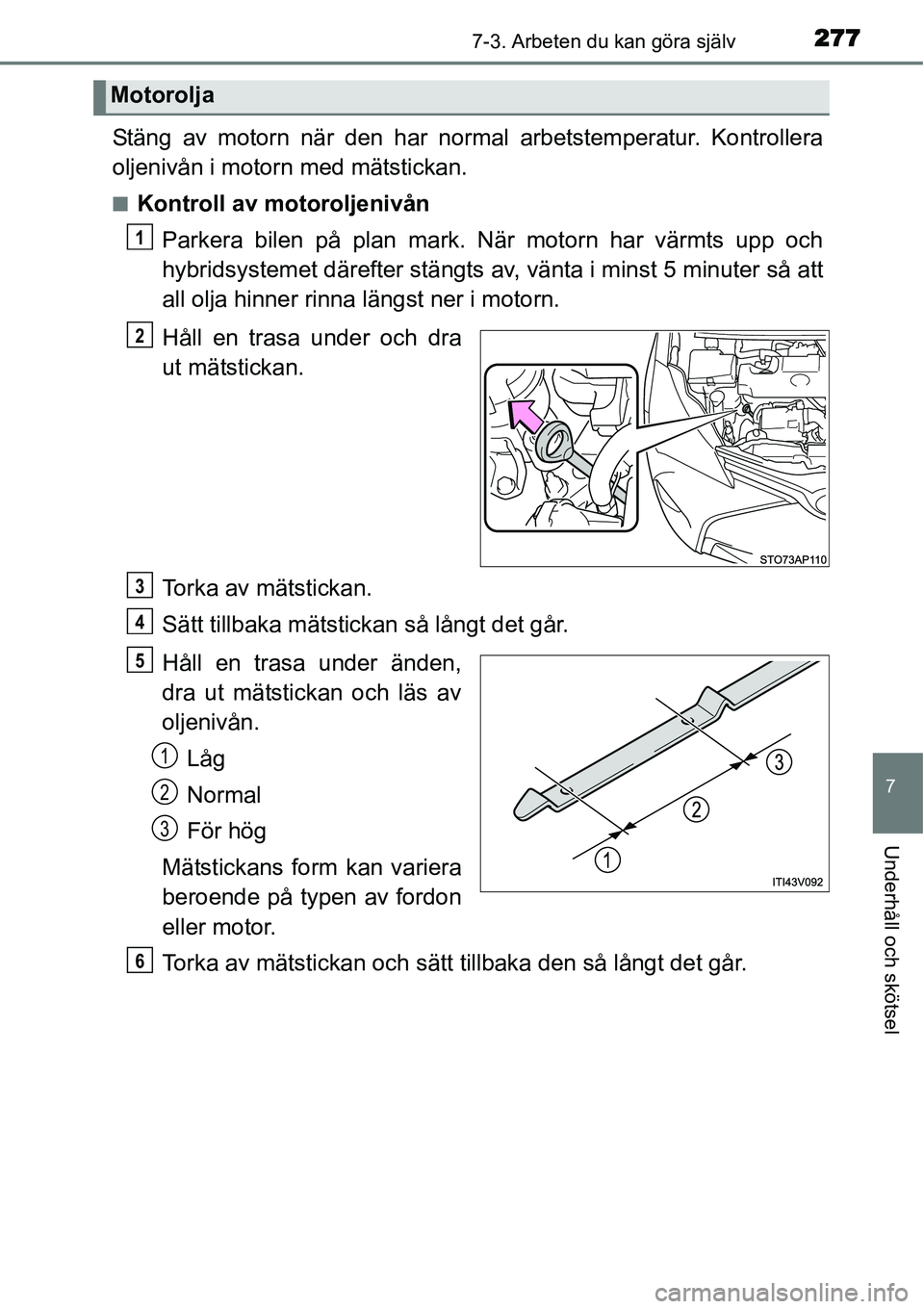

2777-3. Arbeten du kan göra själv
7
Underhåll och skötsel
Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
■Kontroll av motoroljenivån
Parkera bilen på plan mark. När motorn har värmts upp och
hybridsystemet därefter stängts av, vänta i minst 5 minuter så att
all olja hinner rinna längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden,
dra ut mätstickan och läs av
oljenivån.
Låg
Normal
För hög
Mätstickans form kan variera
beroende på typen av fordon
eller motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
Motorolja
1
2
3
4
5
1
2
3
6

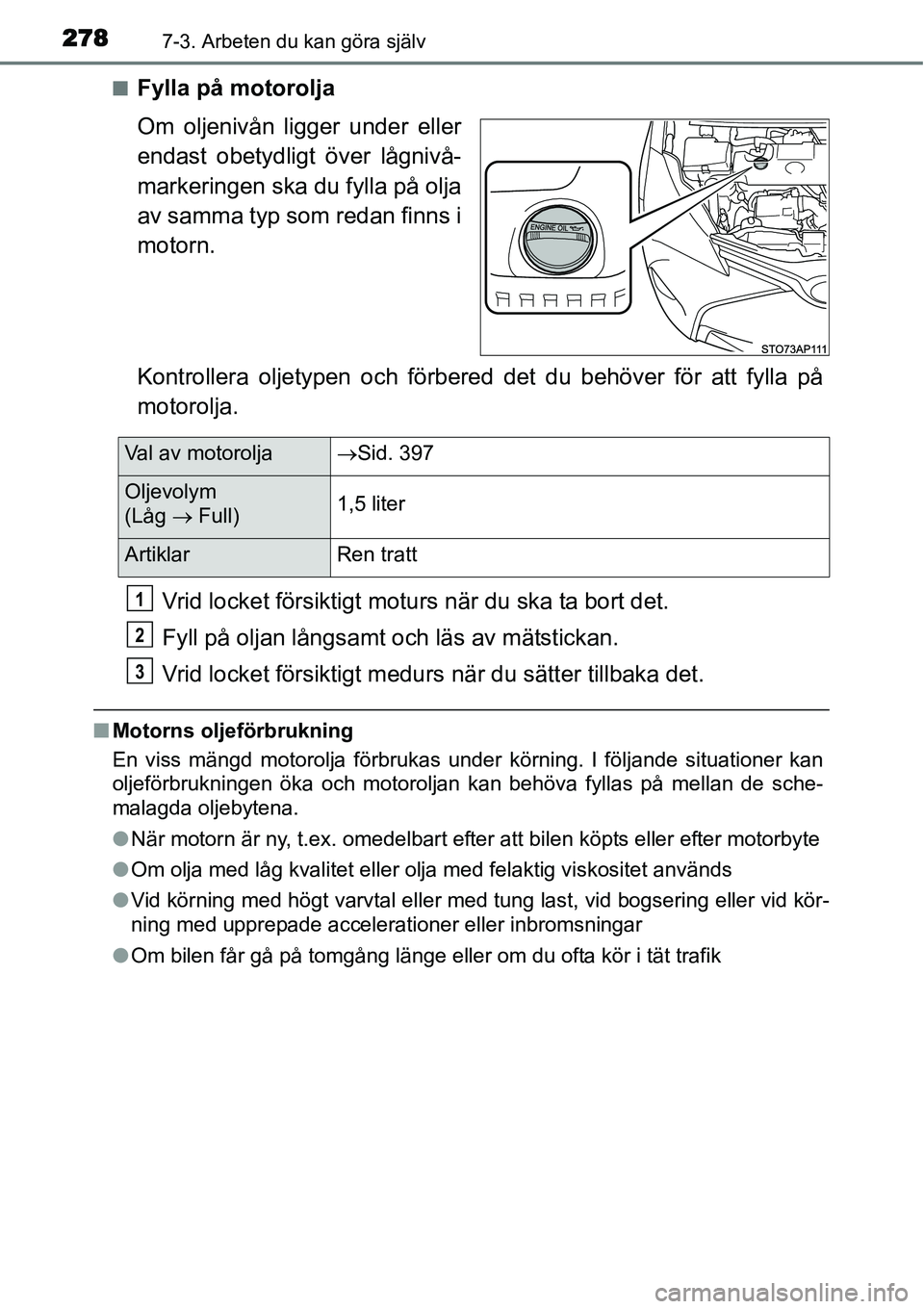

2787-3. Arbeten du kan göra själv
■Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.
Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
■Motorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
●När motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
●Om olja med låg kvalitet eller olja med felaktig viskositet används
●Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
●Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
Val av motorolja→Sid. 397
Oljevolym
(Låg → Full)1,5 liter
Artiklar Ren tratt
1
2
3

2797-3. Arbeten du kan göra själv
7
Underhåll och skötsel

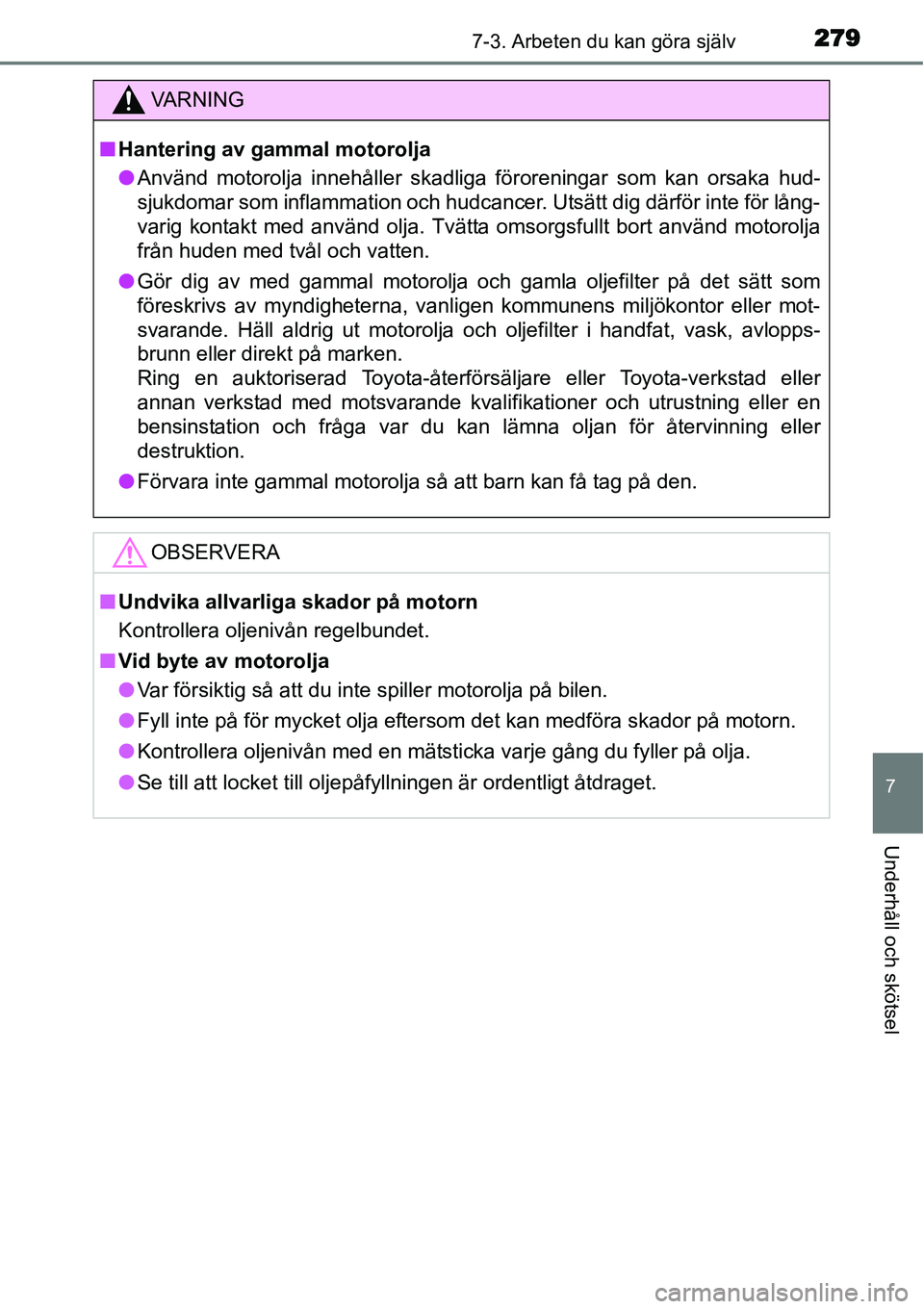

VA R N I N G
■Hantering av gammal motorolja
●Använd motorolja innehåller skadliga föroreningar som kan orsaka hud-
sjukdomar som inflammation och hudcancer. Utsätt dig därför inte för lång-
varig kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja
från huden med tvål och vatten.
●Gör dig av med gammal motorolja och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanligen kommunens miljökontor eller mot-
svarande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avlopps-
brunn eller direkt på marken.
Ring en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning eller en
bensinstation och fråga var du kan lämna oljan för återvinning eller
destruktion.
●Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
■Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
■Vid byte av motorolja
●Var försiktig så att du inte spiller motorolja på bilen.
●Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
●Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
●Se till att locket till oljepåfyllningen är ordentligt åtdraget.

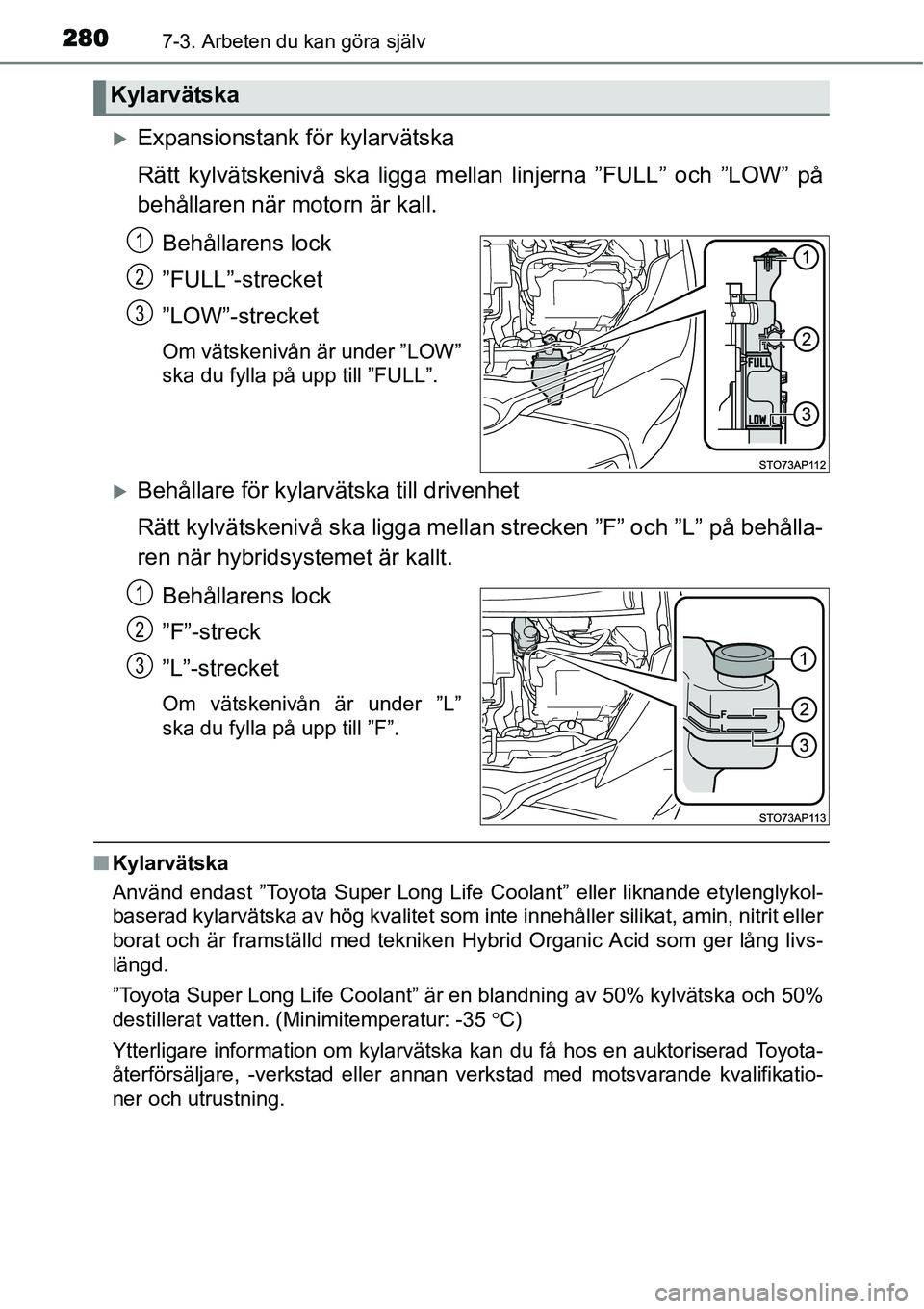

2807-3. Arbeten du kan göra själv
XExpansionstank för kylarvätska
Rätt kylvätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” på
behållaren när motorn är kall.
Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
XBehållare för kylarvätska till drivenhet
Rätt kylvätskenivå ska ligga mellan strecken ”F” och ”L” på behålla-
ren när hybridsystemet är kallt.
Behållarens lock
”F”-streck
”L”-strecket
Om vätskenivån är under ”L”
ska du fylla på upp till ”F”.
■Kylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller liknande etylenglykol-
baserad kylarvätska av hög kvalitet som inte innehåller silikat, amin, nitrit eller
borat och är framställd med tekniken Hybrid Organic Acid som ger lång livs-
längd.
”Toyota Super Long Life Coolant” är en blandning av 50% kylvätska och 50%
destillerat vatten. (Minimitemperatur: -35 °C)
Ytterligare information om kylarvätska kan du få hos en auktoriserad Toyota-
återförsäljare, -verkstad eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
Kylarvätska
1
2
3
1
2
3
