TOYOTA YARIS HYBRID 2015 Bruksanvisningar (in Swedish)

2817-3. Arbeten du kan göra själv
7
Underhåll och skötsel

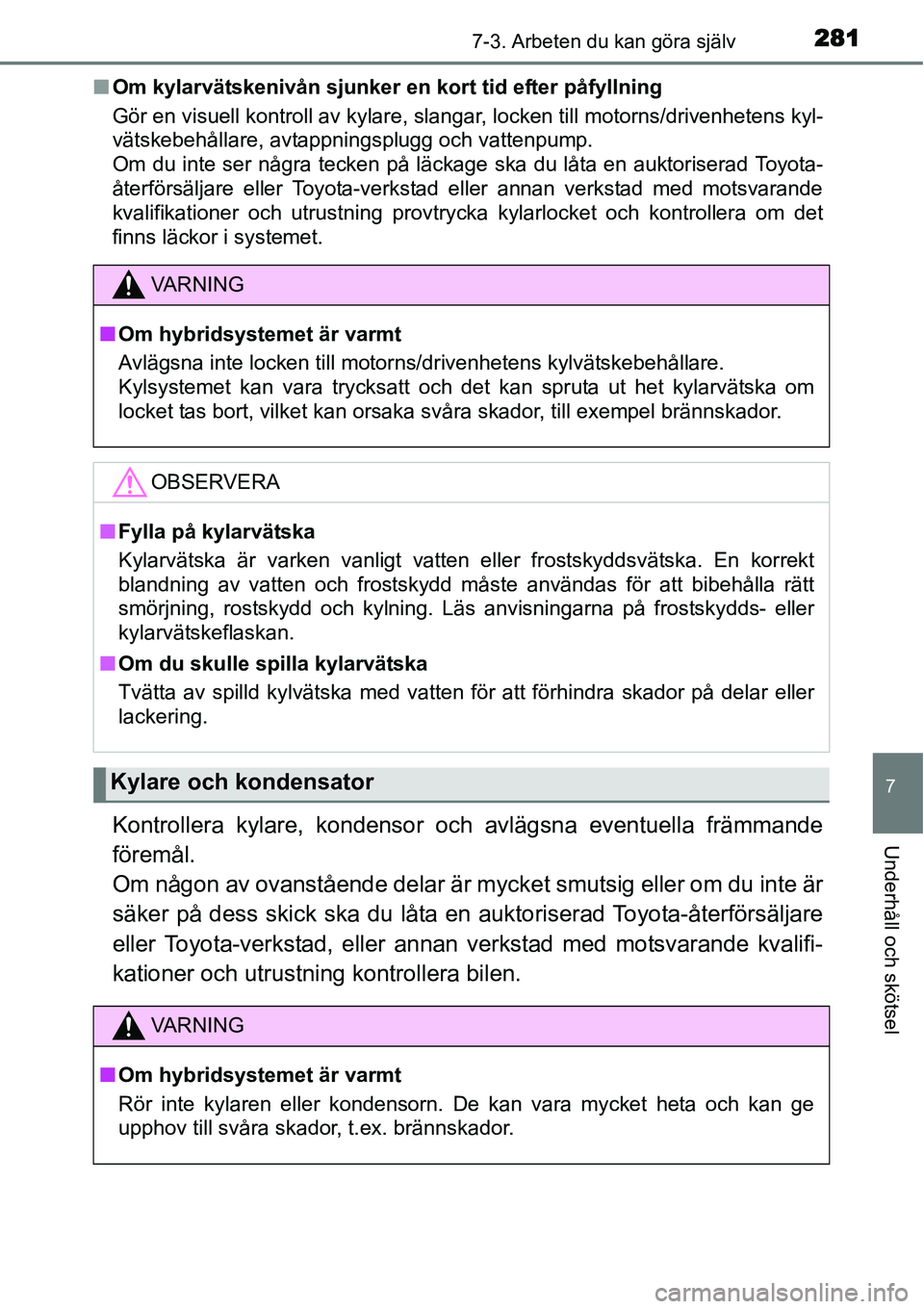

■Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locken till motorns/drivenhetens kyl-
vätskebehållare, avtappningsplugg och vattenpump.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning provtrycka kylarlocket och kontrollera om det
finns läckor i systemet.
Kontrollera kylare, kondensor och avlägsna eventuella främmande
föremål.
Om någon av ovanstående delar är mycket smutsig eller om du inte är
säker på dess skick ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
VA R N I N G
■Om hybridsystemet är varmt
Avlägsna inte locken till motorns/drivenhetens kylvätskebehållare.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka svåra skador, till exempel brännskador.
OBSERVERA
■Fylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
■Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
Kylare och kondensator
VA R N I N G
■Om hybridsystemet är varmt
Rör inte kylaren eller kondensorn. De kan vara mycket heta och kan ge
upphov till svåra skador, t.ex. brännskador.

2827-3. Arbeten du kan göra själv

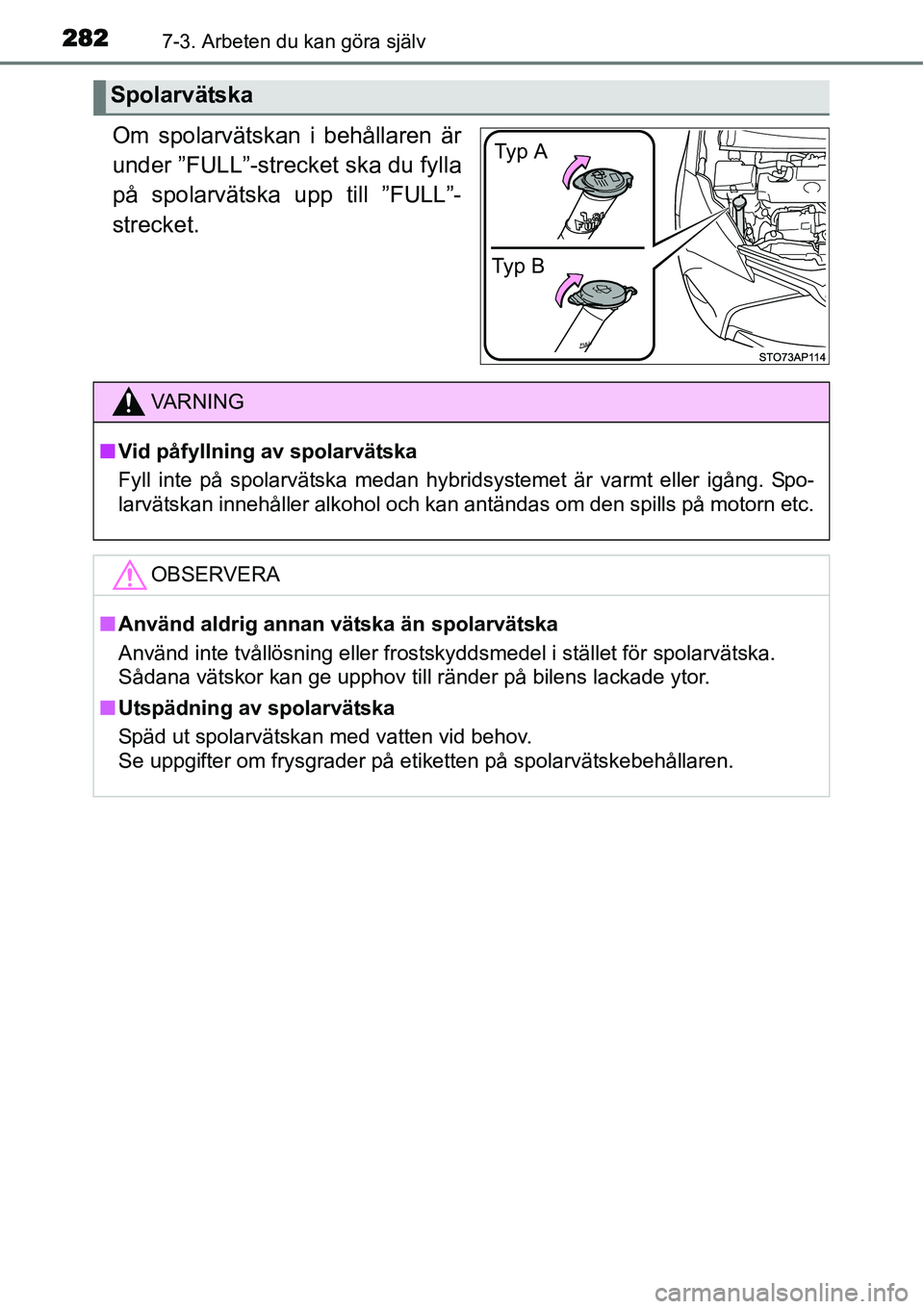

Om spolarvätskan i behållaren är
under ”FULL”-strecket ska du fylla
på spolarvätska upp till ”FULL”-
strecket.
Spolarvätska
Ty p BTy p A
VA R N I N G
■Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan hybridsystemet är varmt eller igång. Spo-
larvätskan innehåller alkohol och kan antändas om den spills på motorn etc.
OBSERVERA
■Använd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel i stället för spolarvätska.
Sådana vätskor kan ge upphov till ränder på bilens lackade ytor.
■Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.

2837-3. Arbeten du kan göra själv
7
Underhåll och skötsel
12-voltsbatteri
12-voltsbatteriet är placerat under
höger baksäte.
Ta bort klämmorna och därefter
kåpan.
Ta bort klämmorna och därefter
kåpan.
Plats
Ta bort kåpan till 12-voltsbatteriet
1
2

2847-3. Arbeten du kan göra själv

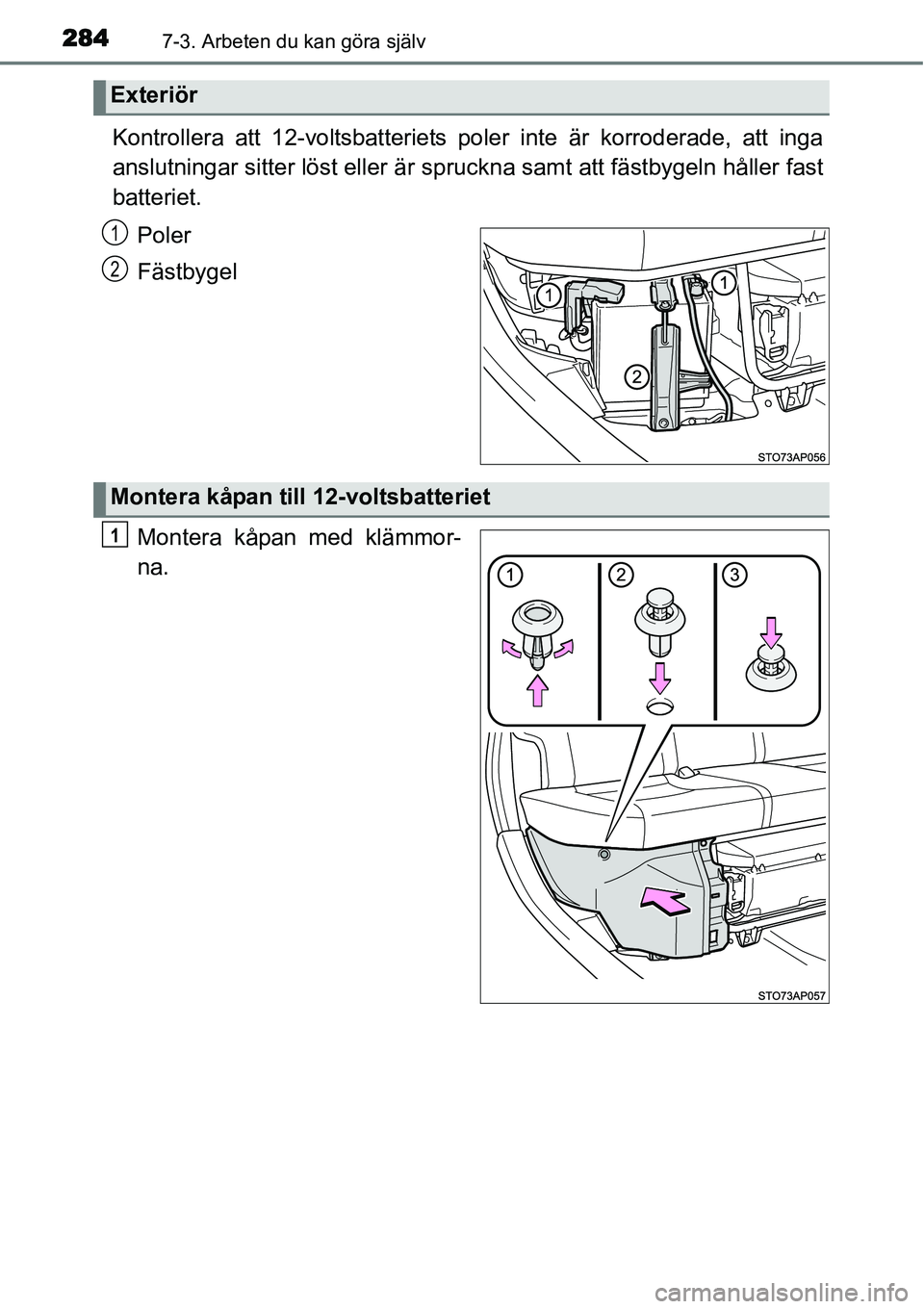

Kontrollera att 12-voltsbatteriets poler inte är korroderade, att inga
anslutningar sitter löst eller är spruckna samt att fästbygeln håller fast
batteriet.
Poler
Fästbygel
Montera kåpan med klämmor-
na.
Exteriör
1
2
Montera kåpan till 12-voltsbatteriet
1

2857-3. Arbeten du kan göra själv
7
Underhåll och skötsel

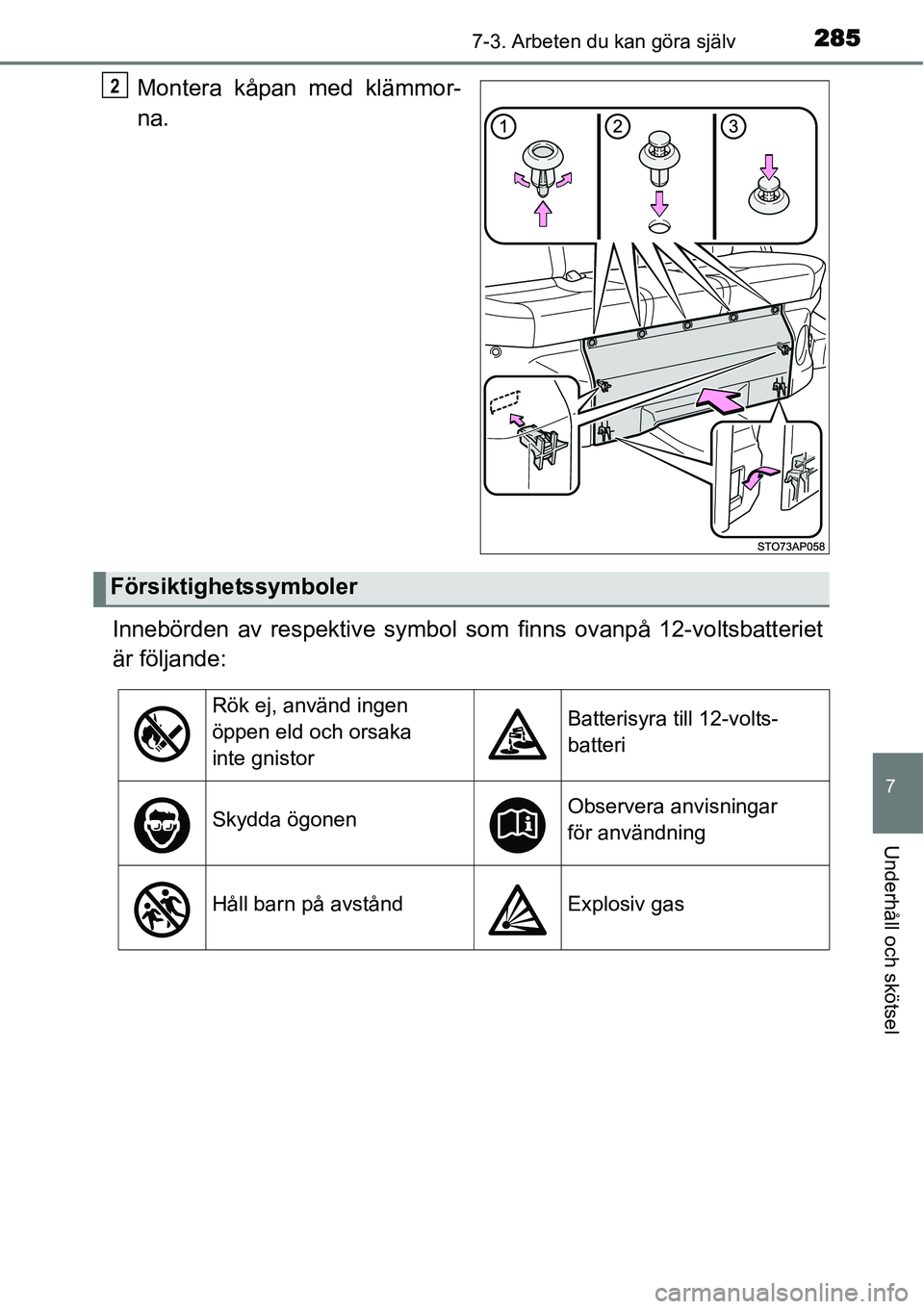

Montera kåpan med klämmor-
na.
Innebörden av respektive symbol som finns ovanpå 12-voltsbatteriet
är följande:2
Försiktighetssymboler
Rök ej, använd ingen
öppen eld och orsaka
inte gnistorBatterisyra till 12-volts-
batteri
Skydda ögonenObservera anvisningar
för användning
Håll barn på avståndExplosiv gas

2867-3. Arbeten du kan göra själv

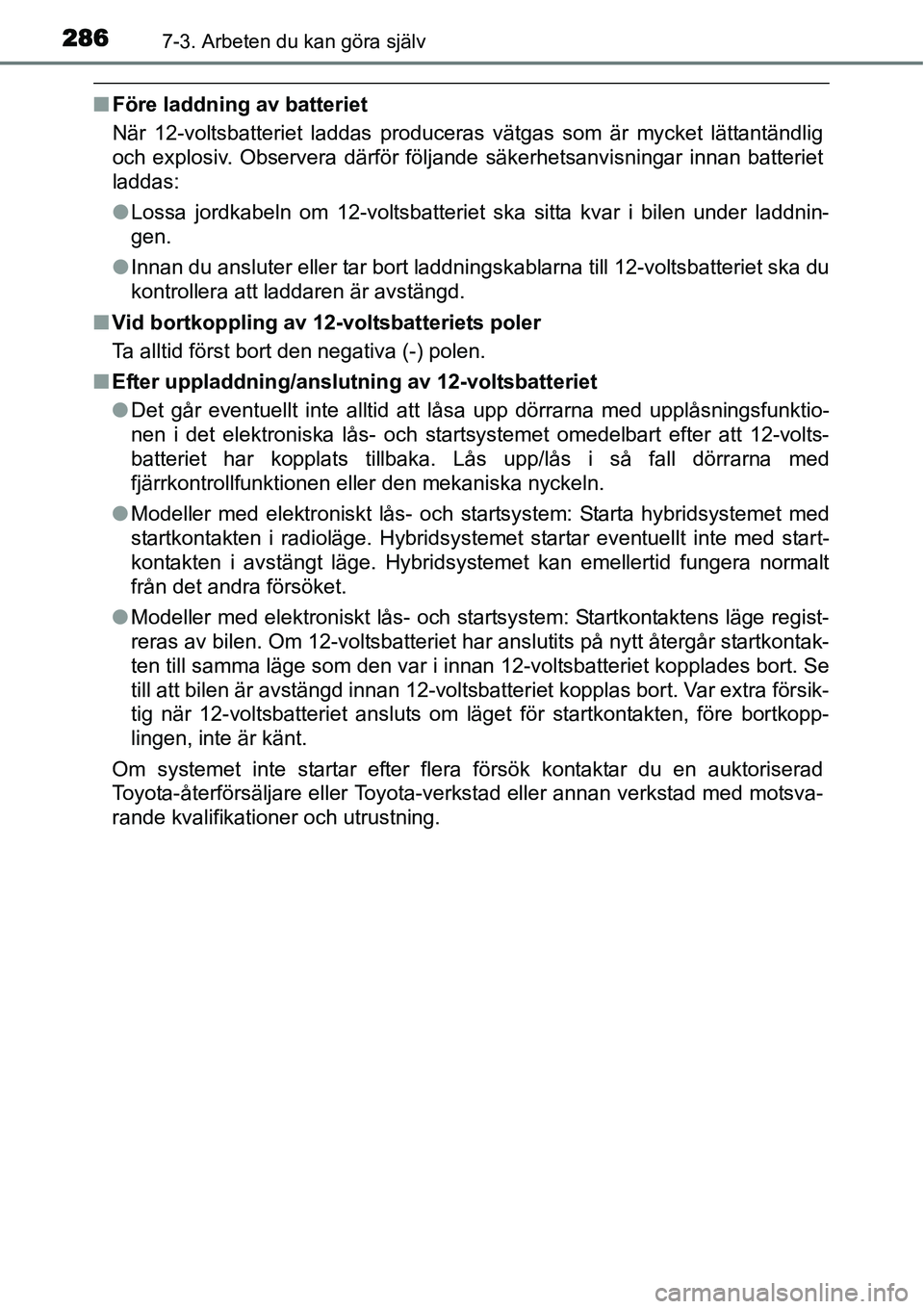

■Före laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig
och explosiv. Observera därför följande säkerhetsanvisningar innan batteriet
laddas:
●Lossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under laddnin-
gen.
●Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
■Vid bortkoppling av 12-voltsbatteriets poler
Ta alltid först bort den negativa (-) polen.
■Efter uppladdning/anslutning av 12-voltsbatteriet
●Det går eventuellt inte alltid att låsa upp dörrarna med upplåsningsfunktio-
nen i det elektroniska lås- och startsystemet omedelbart efter att 12-volts-
batteriet har kopplats tillbaka. Lås upp/lås i så fall dörrarna med
fjärrkontrollfunktionen eller den mekaniska nyckeln.
●Modeller med elektroniskt lås- och startsystem: Starta hybridsystemet med
startkontakten i radioläge. Hybridsystemet startar eventuellt inte med start-
kontakten i avstängt läge. Hybridsystemet kan emellertid fungera normalt
från det andra försöket.
●Modeller med elektroniskt lås- och startsystem: Startkontaktens läge regist-
reras av bilen. Om 12-voltsbatteriet har anslutits på nytt återgår startkontak-
ten till samma läge som den var i innan 12-voltsbatteriet kopplades bort. Se
till att bilen är avstängd innan 12-voltsbatteriet kopplas bort. Var extra försik-
tig när 12-voltsbatteriet ansluts om läget för startkontakten, före bortkopp-
lingen, inte är känt.
Om systemet inte startar efter flera försök kontaktar du en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning.

2877-3. Arbeten du kan göra själv
7
Underhåll och skötsel

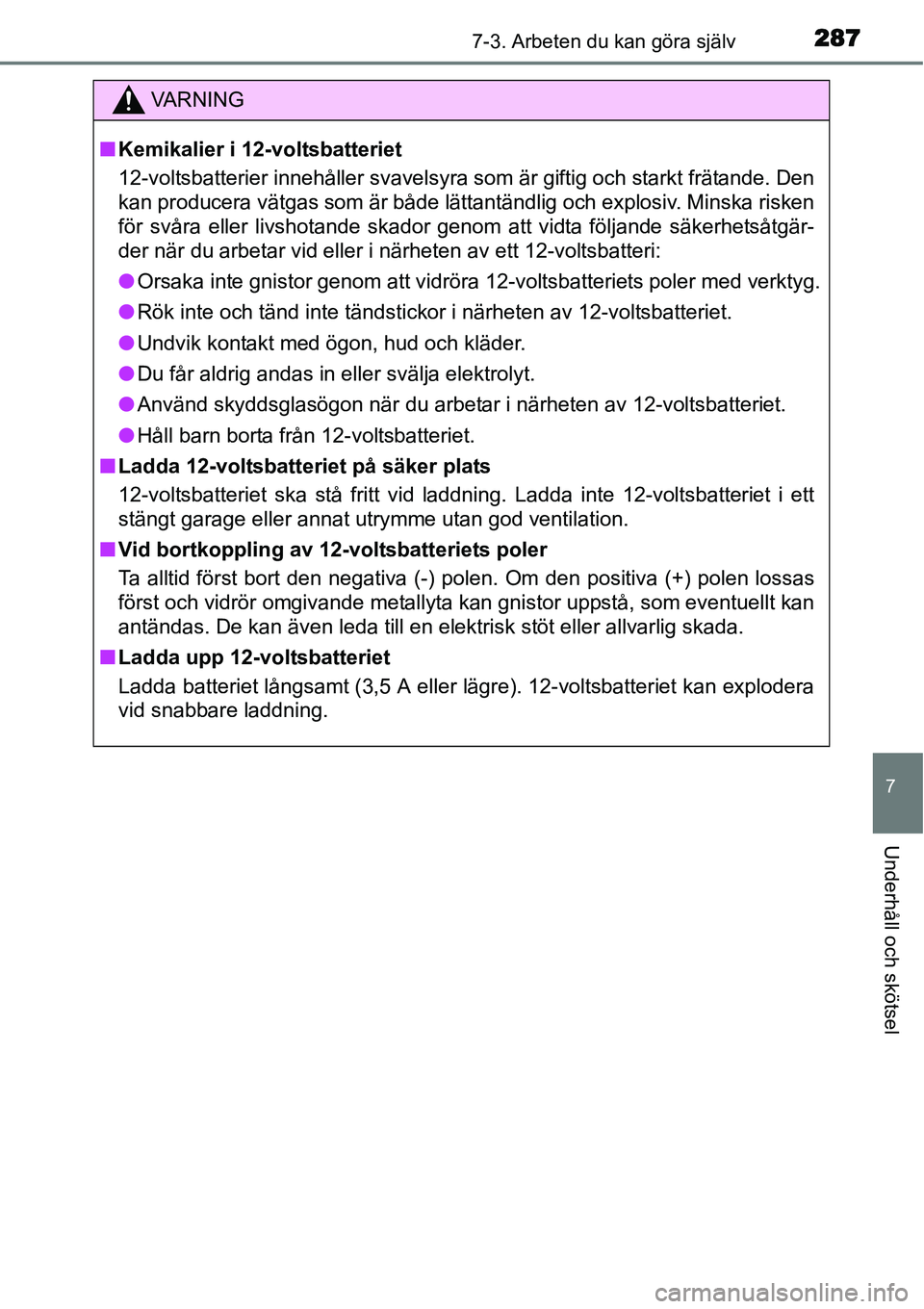

VA R N I N G
■Kemikalier i 12-voltsbatteriet
12-voltsbatterier innehåller svavelsyra som är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för svåra eller livshotande skador genom att vidta följande säkerhetsåtgär-
der när du arbetar vid eller i närheten av ett 12-voltsbatteri:
●Orsaka inte gnistor genom att vidröra 12-voltsbatteriets poler med verktyg.
●Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
●Undvik kontakt med ögon, hud och kläder.
●Du får aldrig andas in eller svälja elektrolyt.
●Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
●Håll barn borta från 12-voltsbatteriet.
■Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska stå fritt vid laddning. Ladda inte 12-voltsbatteriet i ett
stängt garage eller annat utrymme utan god ventilation.
■Vid bortkoppling av 12-voltsbatteriets poler
Ta alltid först bort den negativa (-) polen. Om den positiva (+) polen lossas
först och vidrör omgivande metallyta kan gnistor uppstå, som eventuellt kan
antändas. De kan även leda till en elektrisk stöt eller allvarlig skada.
■Ladda upp 12-voltsbatteriet
Ladda batteriet långsamt (3,5 A eller lägre). 12-voltsbatteriet kan explodera
vid snabbare laddning.

2887-3. Arbeten du kan göra själv

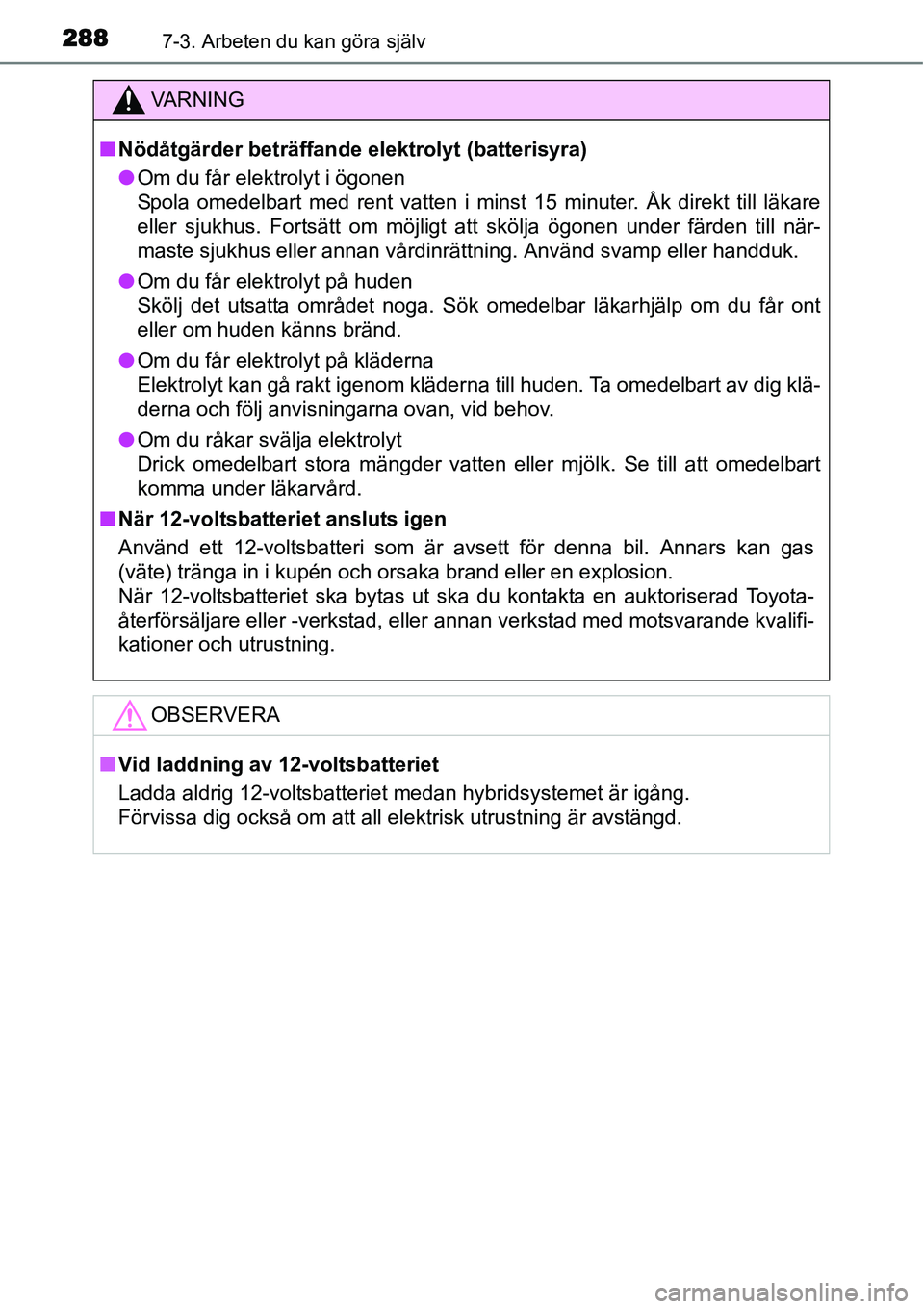

VA R N I N G
■Nödåtgärder beträffande elektrolyt (batterisyra)
●Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
●Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
●Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
●Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
■När 12-voltsbatteriet ansluts igen
Använd ett 12-voltsbatteri som är avsett för denna bil. Annars kan gas
(väte) tränga in i kupén och orsaka brand eller en explosion.
När 12-voltsbatteriet ska bytas ut ska du kontakta en auktoriserad Toyota-
återförsäljare eller -verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
OBSERVERA
■Vid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan hybridsystemet är igång.
Förvissa dig också om att all elektrisk utrustning är avstängd.

2897-3. Arbeten du kan göra själv
7
Underhåll och skötsel
Däck
Nytt däckmönster
Förslitningsvarnare
Slitet däckmönster
”TWI” eller ”Δ” på sidan av däcket
anger var förslitningsvarnarna sit-
ter.
Kontrollera reservdäckets skick
och lufttryck om det inte har rote-
rats.
Rotera hjulen i angiven ordningsföljd.
För att jämna ut slitaget på däcken och öka deras livslängd rekom-
menderar Toyota att du roterar däcken ungefär var 10 000 km.
Byt ut eller flytta om däcken i enlighet med serviceintervall och
däckslitage.
Kontrollera däcken
1
2
3
Däckrotation
XModeller med reservhjul av
annan fälgtyp än de monterade
däcken, eller med reparations-
sats för lagning i nödfallXModeller med reservhjul av
samma fälgtyp som de monte-
rade hjulen
FramFram

2907-3. Arbeten du kan göra själv

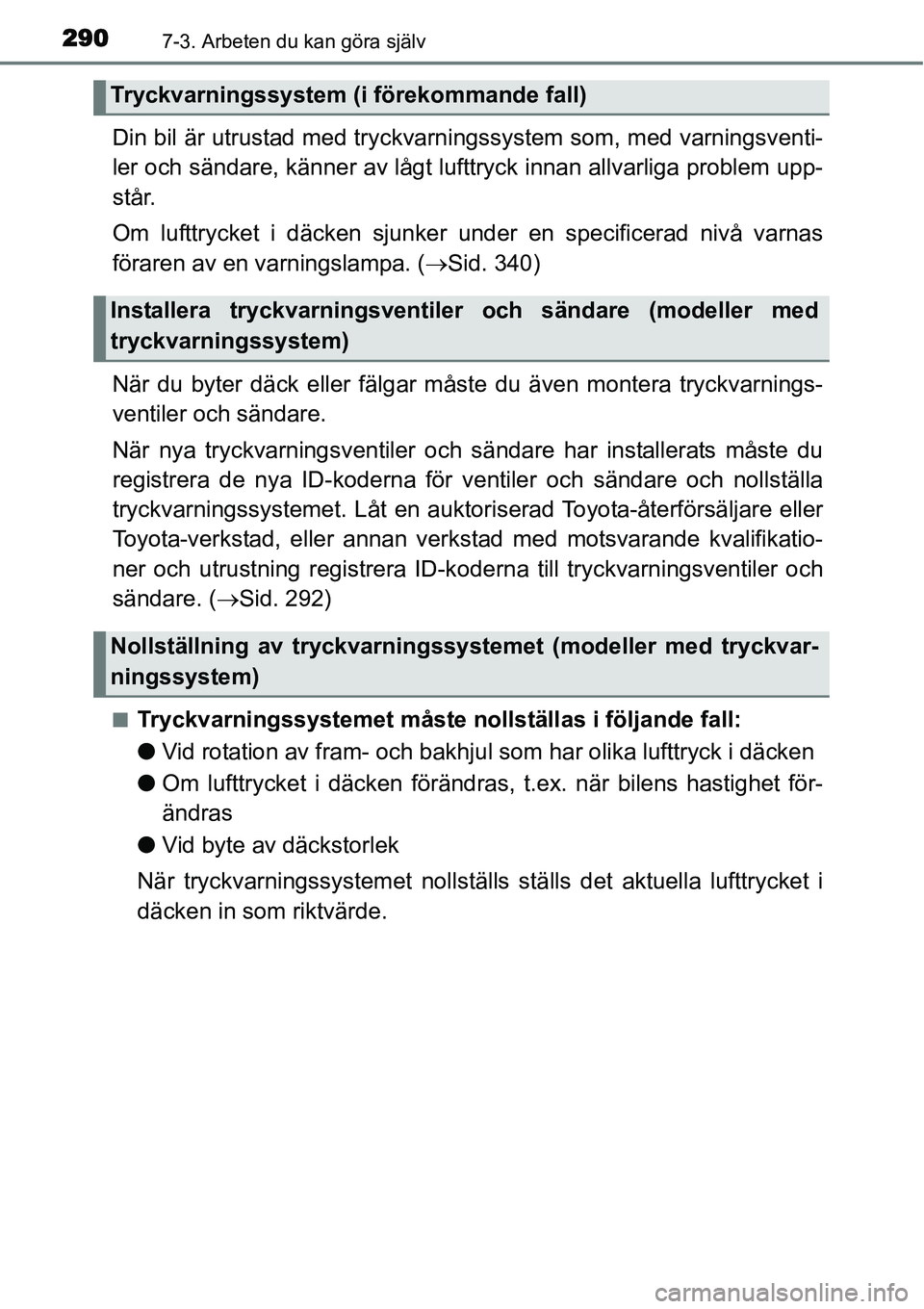

Din bil är utrustad med tryckvarningssystem som, med varningsventi-
ler och sändare, känner av lågt lufttryck innan allvarliga problem upp-
står.
Om lufttrycket i däcken sjunker under en specificerad nivå varnas
föraren av en varningslampa. (→Sid. 340)
När du byter däck eller fälgar måste du även montera tryckvarnings-
ventiler och sändare.
När nya tryckvarningsventiler och sändare har installerats måste du
registrera de nya ID-koderna för ventiler och sändare och nollställa
tryckvarningssystemet. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning registrera ID-koderna till tryckvarningsventiler och
sändare. (→Sid. 292)
■Tryckvarningssystemet måste nollställas i följande fall:
●Vid rotation av fram- och bakhjul som har olika lufttryck i däcken
●Om lufttrycket i däcken förändras, t.ex. när bilens hastighet för-
ändras
●Vid byte av däckstorlek
När tryckvarningssystemet nollställs ställs det aktuella lufttrycket i
däcken in som riktvärde.
Tryckvarningssystem (i förekommande fall)
Installera tryckvarningsventiler och sändare (modeller med
tryckvarningssystem)
Nollställning av tryckvarningssystemet (modeller med tryckvar-
ningssystem)
