TOYOTA YARIS HYBRID 2015 Bruksanvisningar (in Swedish)

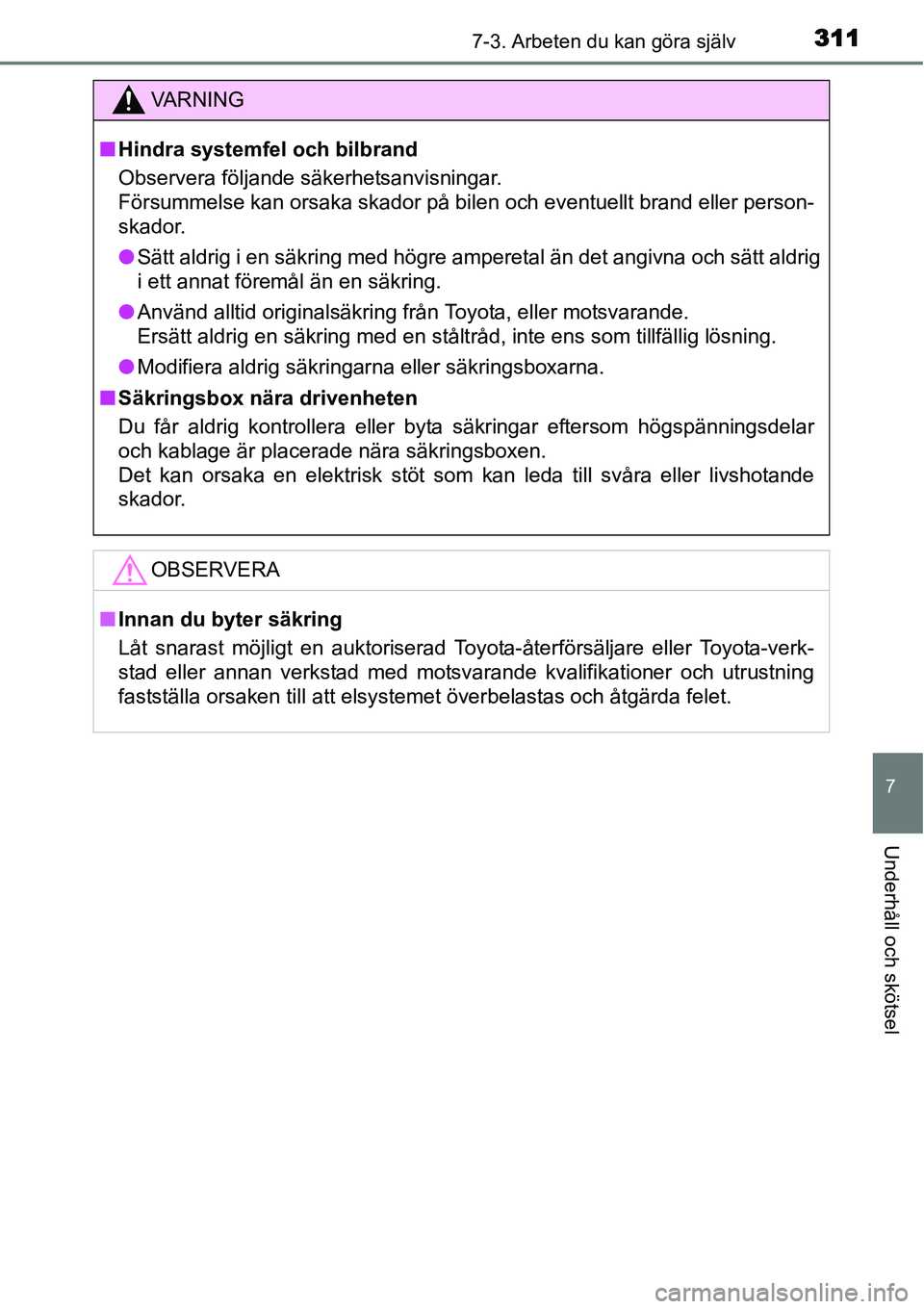

3117-3. Arbeten du kan göra själv
7
Underhåll och skötsel
VA R N I N G
■Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
●Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
●Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillfällig lösning.
●Modifiera aldrig säkringarna eller säkringsboxarna.
■Säkringsbox nära drivenheten
Du får aldrig kontrollera eller byta säkringar eftersom högspänningsdelar
och kablage är placerade nära säkringsboxen.
Det kan orsaka en elektrisk stöt som kan leda till svåra eller livshotande
skador.
OBSERVERA
■Innan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning
fastställa orsaken till att elsystemet överbelastas och åtgärda felet.

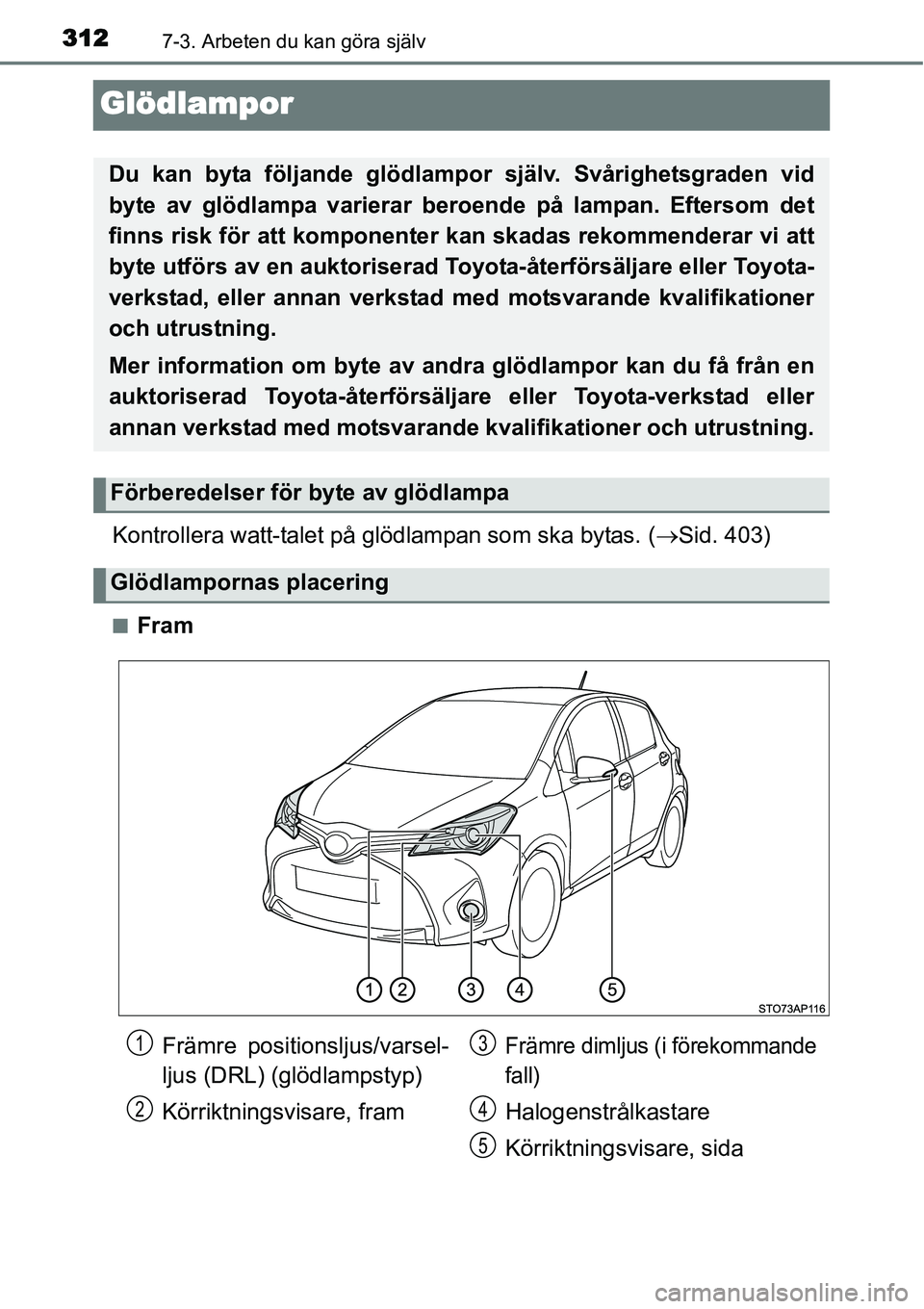

3127-3. Arbeten du kan göra själv
Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (→Sid. 403)
■Fram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar beroende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Mer information om byte av andra glödlampor kan du få från en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Främre positionsljus/varsel-
ljus (DRL) (glödlampstyp)
Körriktningsvisare, framFrämre dimljus (i förekommande
fall)
Halogenstrålkastare
Körriktningsvisare, sida
1
2
3
4
5

3137-3. Arbeten du kan göra själv
7
Underhåll och skötsel

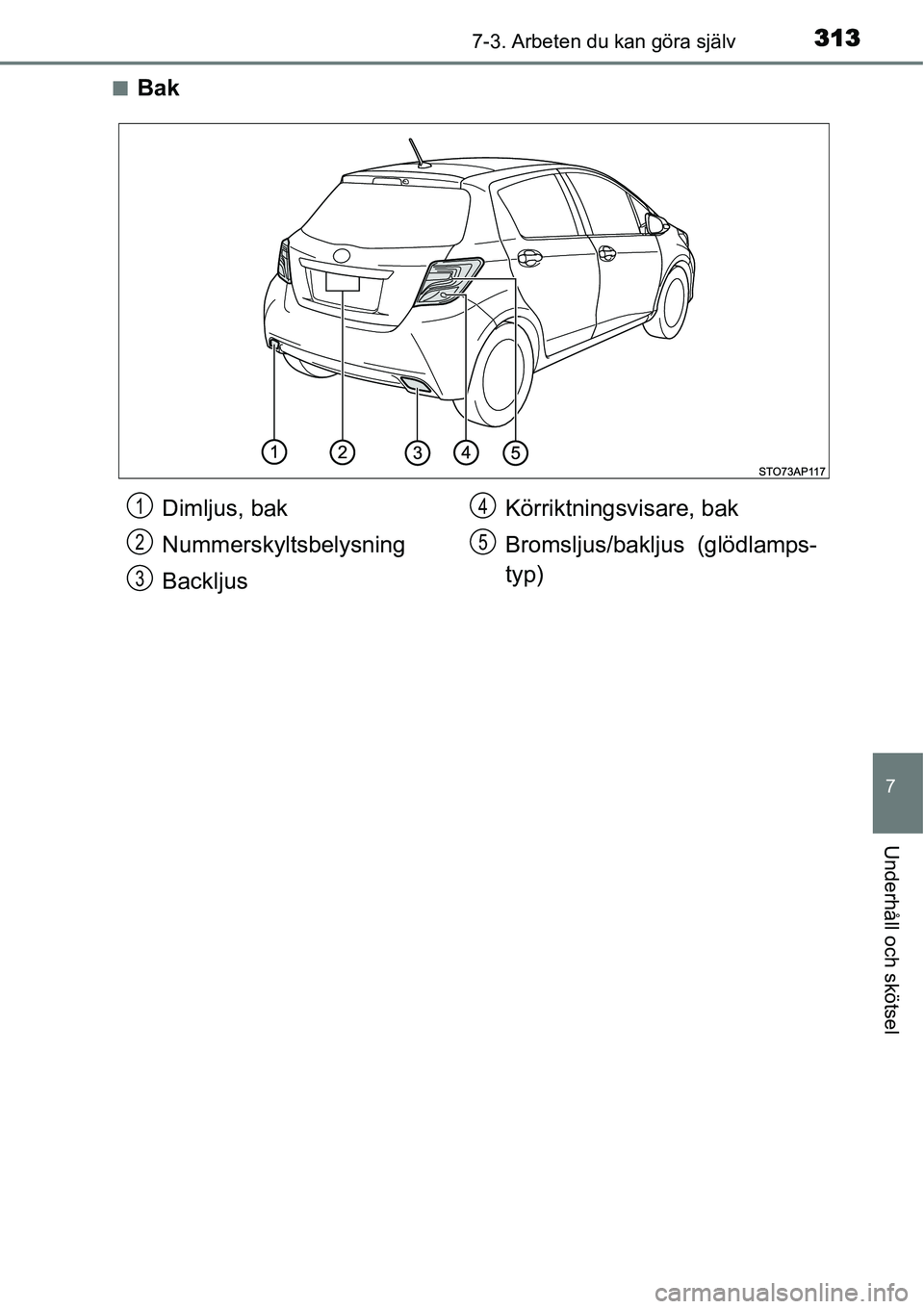

■Bak
Dimljus, bak
Nummerskyltsbelysning
BackljusKörriktningsvisare, bak
Bromsljus/bakljus (glödlamps-
typ)1
2
3
4
5

3147-3. Arbeten du kan göra själv

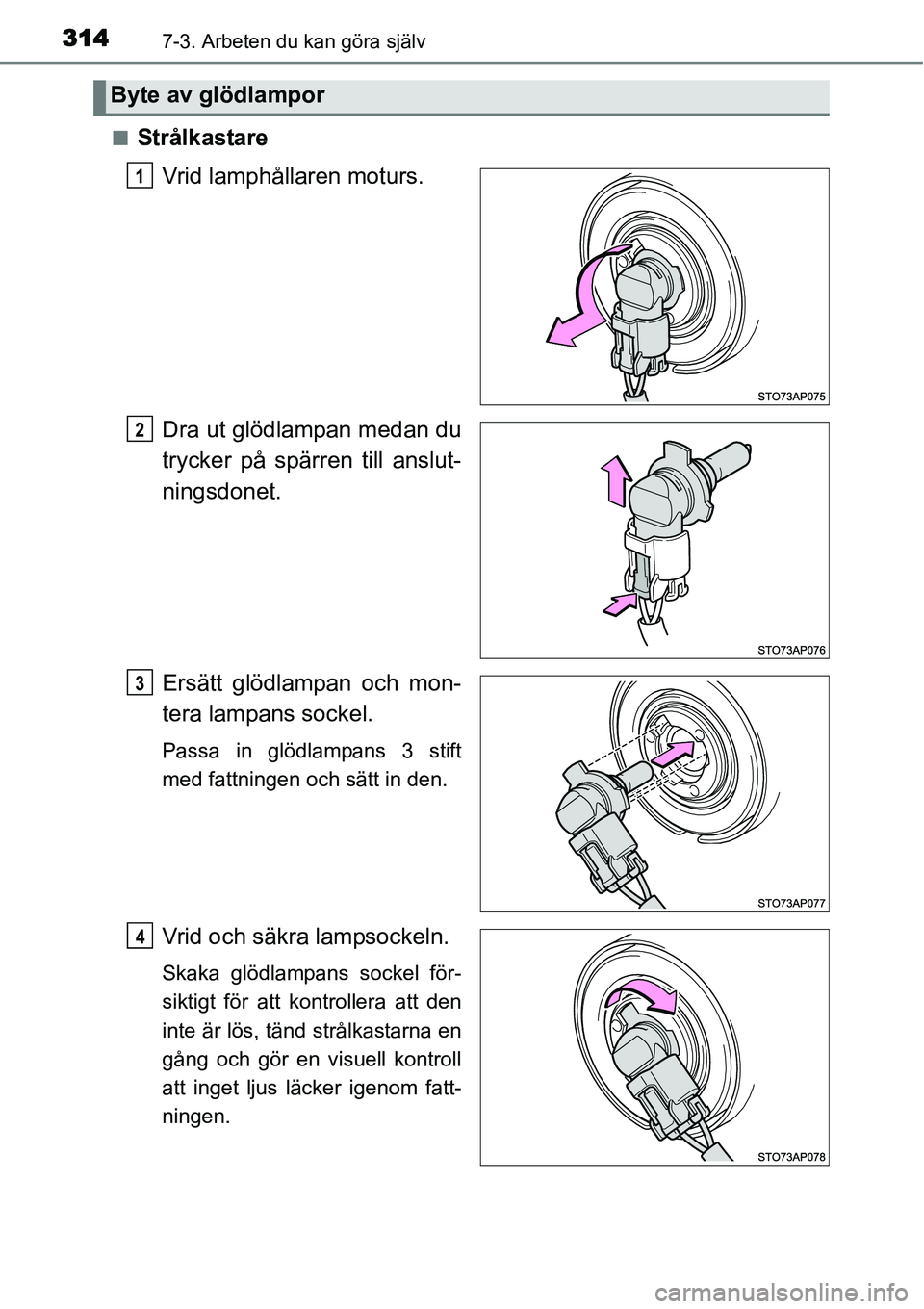

■Strålkastare
Vrid lamphållaren moturs.
Dra ut glödlampan medan du
trycker på spärren till anslut-
ningsdonet.
Ersätt glödlampan och mon-
tera lampans sockel.
Passa in glödlampans 3 stift
med fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd strålkastarna en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Byte av glödlampor
1
2
3
14

3157-3. Arbeten du kan göra själv
7
Underhåll och skötsel

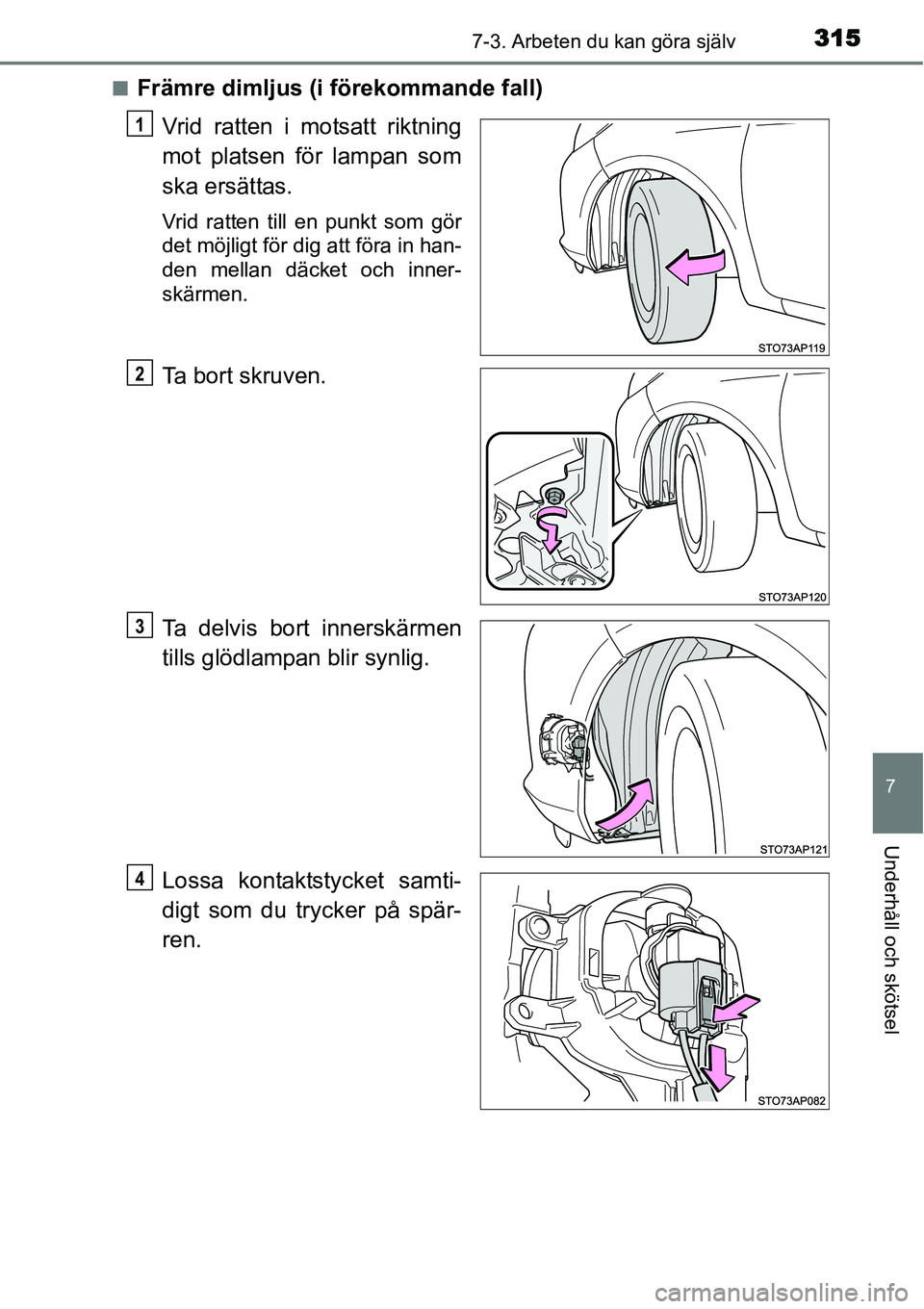

■Främre dimljus (i förekommande fall)
Vrid ratten i motsatt riktning
mot platsen för lampan som
ska ersättas.
Vrid ratten till en punkt som gör
det möjligt för dig att föra in han-
den mellan däcket och inner-
skärmen.
Ta bort skruven.
Ta delvis bort innerskärmen
tills glödlampan blir synlig.
Lossa kontaktstycket samti-
digt som du trycker på spär-
ren.
1
2
3
4

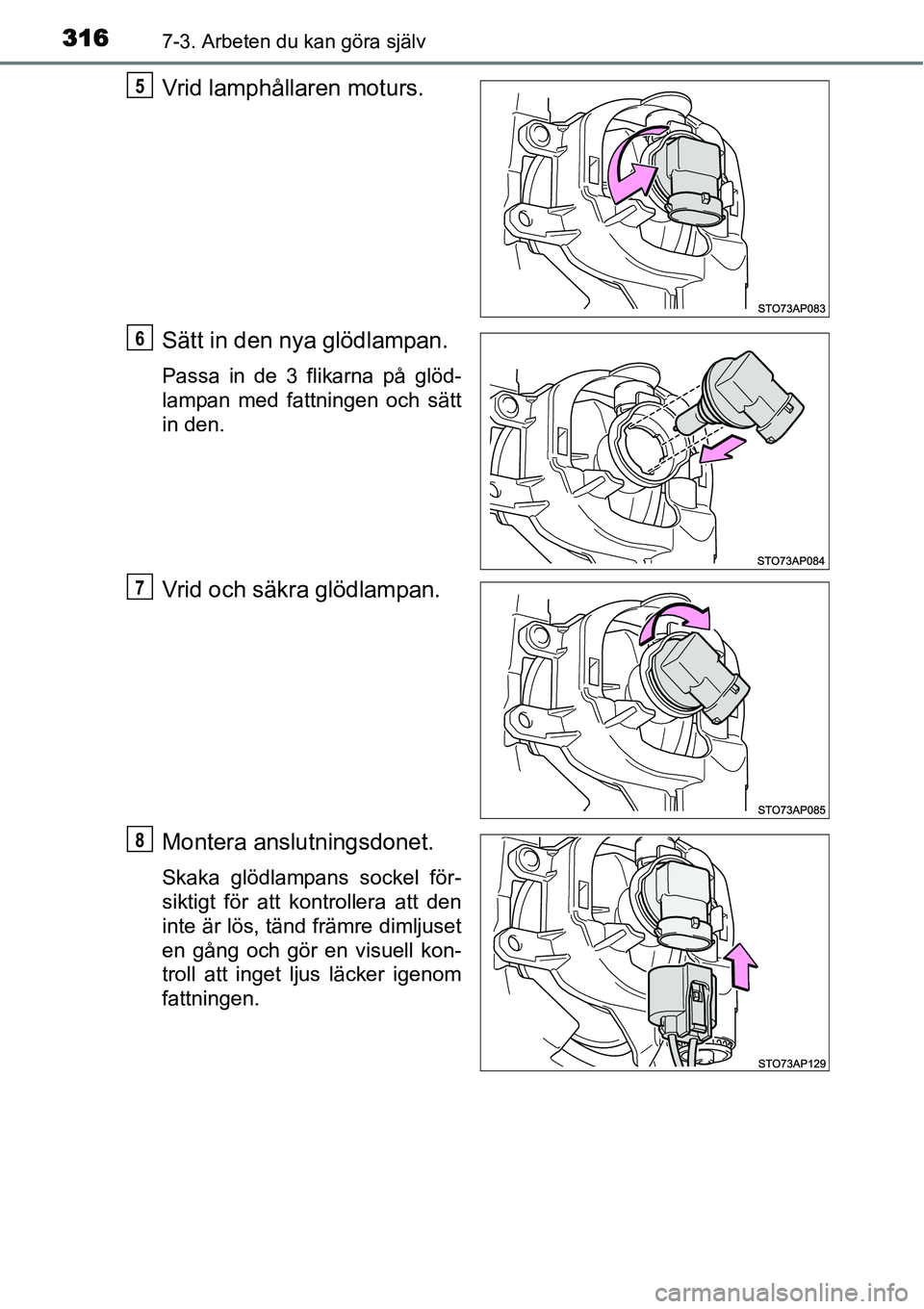

3167-3. Arbeten du kan göra själv
Vrid lamphållaren moturs.
Sätt in den nya glödlampan.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra glödlampan.
Montera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd främre dimljuset
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
5
6
7
8

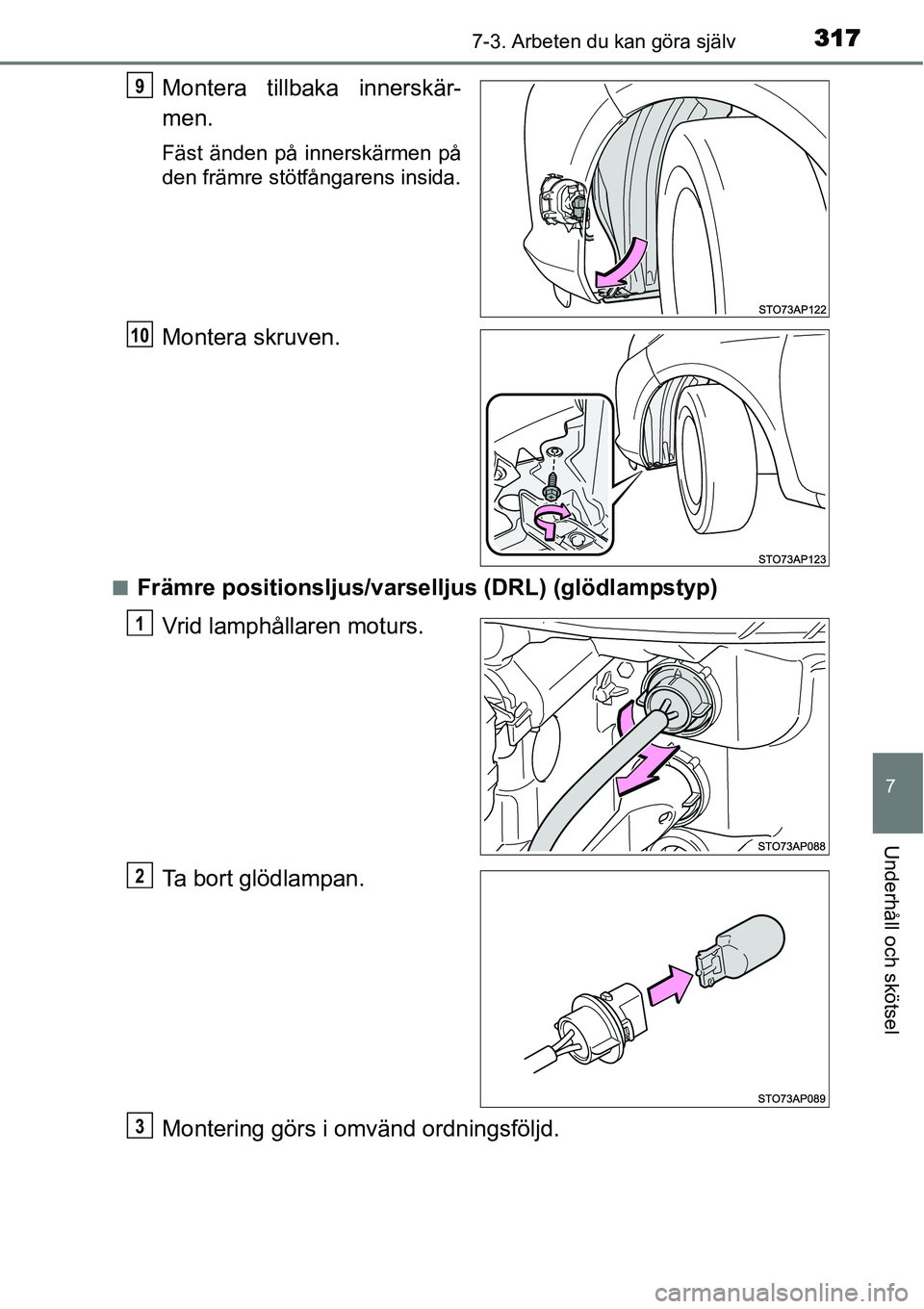

3177-3. Arbeten du kan göra själv
7
Underhåll och skötsel
Montera tillbaka innerskär-
men.
Fäst änden på innerskärmen på
den främre stötfångarens insida.
Montera skruven.
■Främre positionsljus/varselljus (DRL) (glödlampstyp)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
9
10
1
2
3

3187-3. Arbeten du kan göra själv

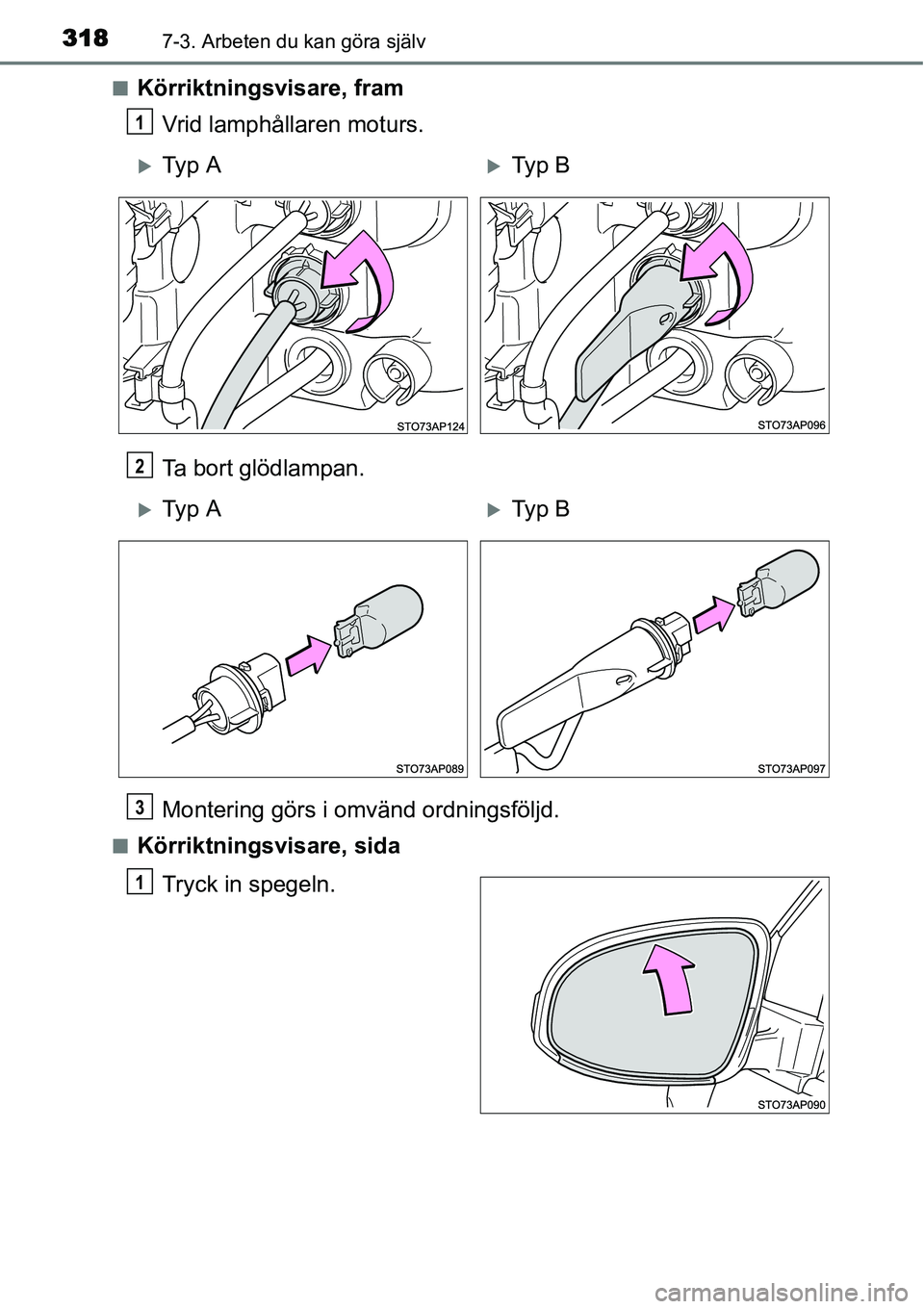

■Körriktningsvisare, fram
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
■Körriktningsvisare, sida
Tryck in spegeln.
1
XTy p AXTy p B
2
XTy p AXTy p B
3
1

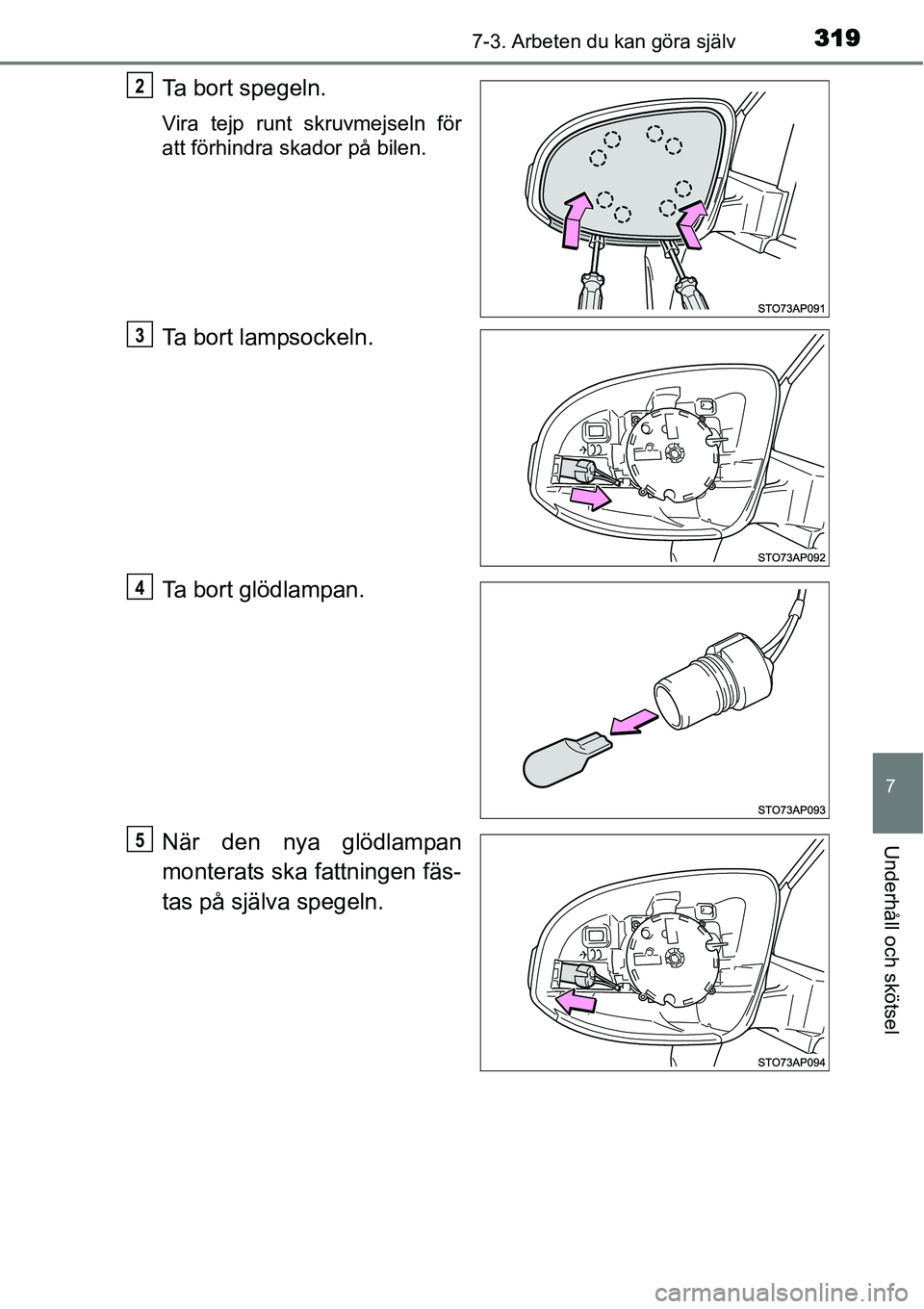

3197-3. Arbeten du kan göra själv
7
Underhåll och skötsel
Ta bort spegeln.
Vira tejp runt skruvmejseln för
att förhindra skador på bilen.
Ta bort lampsockeln.
Ta bort glödlampan.
När den nya glödlampan
monterats ska fattningen fäs-
tas på själva spegeln.
2
3
4
5

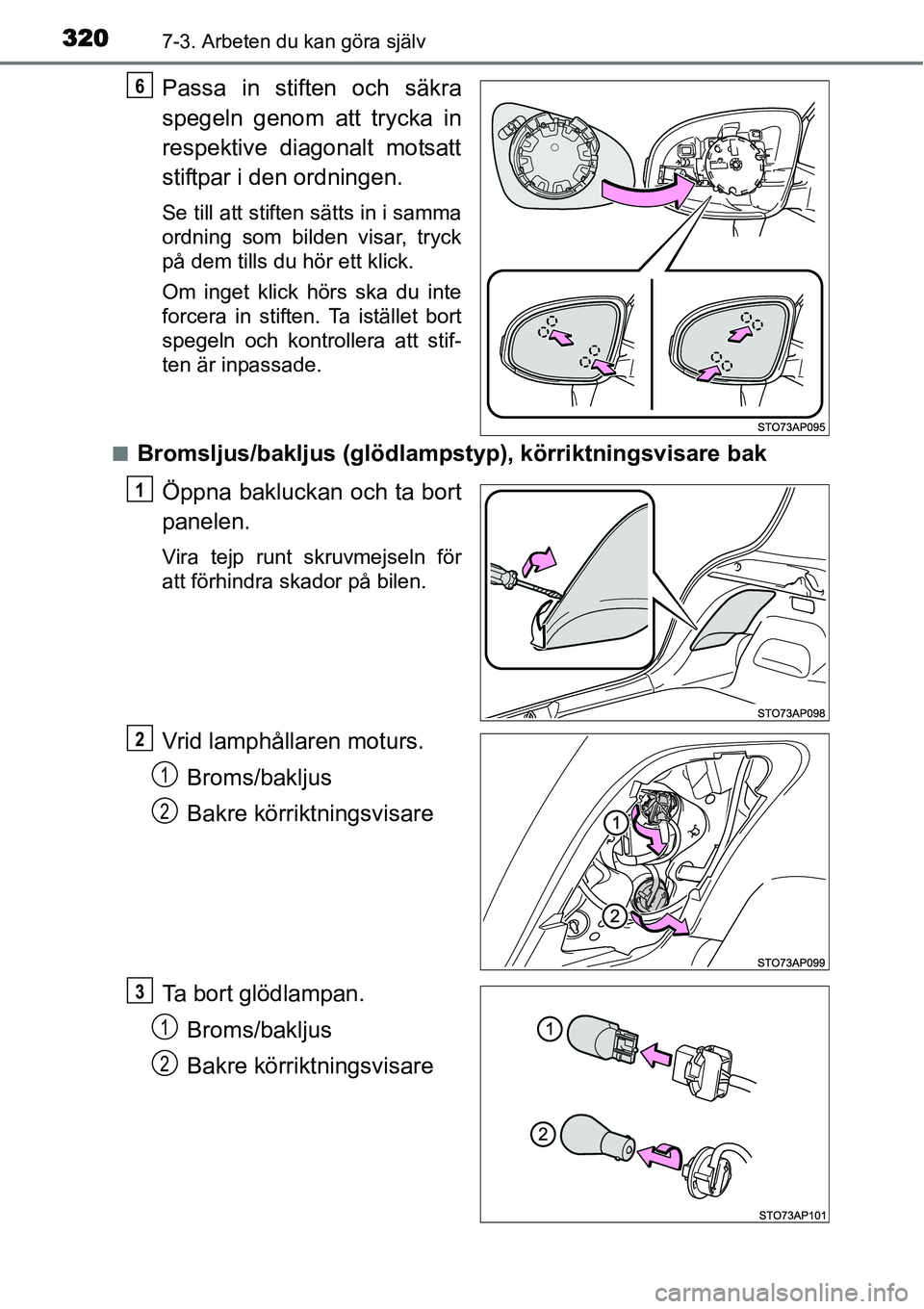

3207-3. Arbeten du kan göra själv
Passa in stiften och säkra
spegeln genom att trycka in
respektive diagonalt motsatt
stiftpar i den ordningen.
Se till att stiften sätts in i samma
ordning som bilden visar, tryck
på dem tills du hör ett klick.
Om inget klick hörs ska du inte
forcera in stiften. Ta istället bort
spegeln och kontrollera att stif-
ten är inpassade.
■
Bromsljus/bakljus (glödlampstyp), körriktningsvisare bak
Öppna bakluckan och ta bort
panelen.
Vira tejp runt skruvmejseln för
att förhindra skador på bilen.
Vrid lamphållaren moturs.
Broms/bakljus
Bakre körriktningsvisare
Ta bort glödlampan.
Broms/bakljus
Bakre körriktningsvisare
6
1
2
1
2
3
1
2
