3318-2. Åtgärder i en nödsituation
8

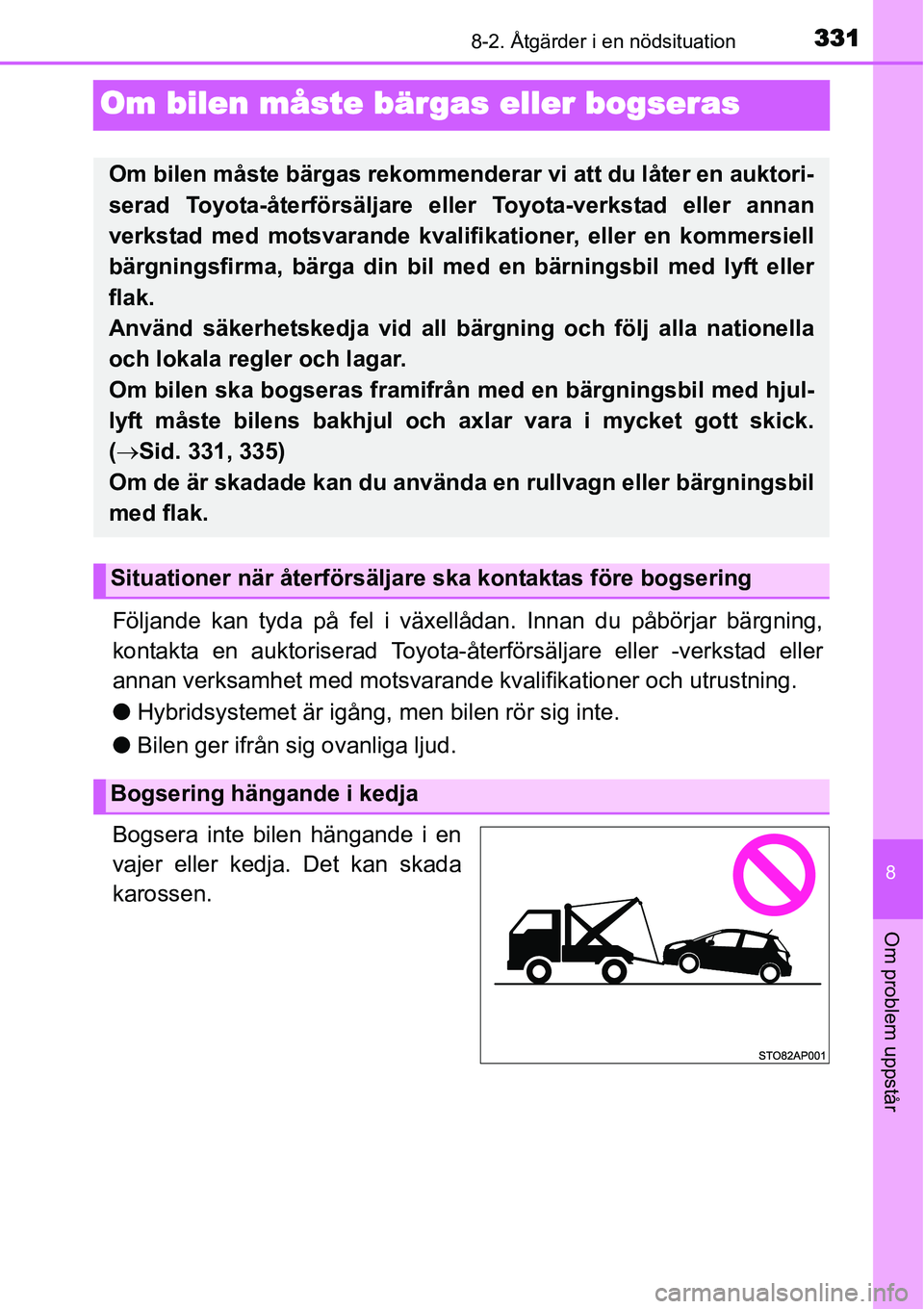

Om problem uppstår
Om bilen måste bärgas eller bogseras
Följande kan tyda på fel i växellådan. Innan du påbörjar bärgning,
kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verksamhet med motsvarande kvalifikationer och utrustning.
●Hybridsystemet är igång, men bilen rör sig inte.
●Bilen ger ifrån sig ovanliga ljud.
Bogsera inte bilen hängande i en
vajer eller kedja. Det kan skada
karossen.
Om bilen måste bärgas rekommenderar vi att du låter en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer, eller en kommersiell
bärgningsfirma, bärga din bil med en bärningsbil med lyft eller
flak.
Använd säkerhetskedja vid all bärgning och följ alla nationella
och lokala regler och lagar.
Om bilen ska bogseras framifrån med en bärgningsbil med hjul-
lyft måste bilens bakhjul och axlar vara i mycket gott skick.
(→Sid. 331, 335)
Om de är skadade kan du använda en rullvagn eller bärgningsbil
med flak.
Situationer när återförsäljare ska kontaktas före bogsering
Bogsering hängande i kedja

3328-2. Åtgärder i en nödsituation

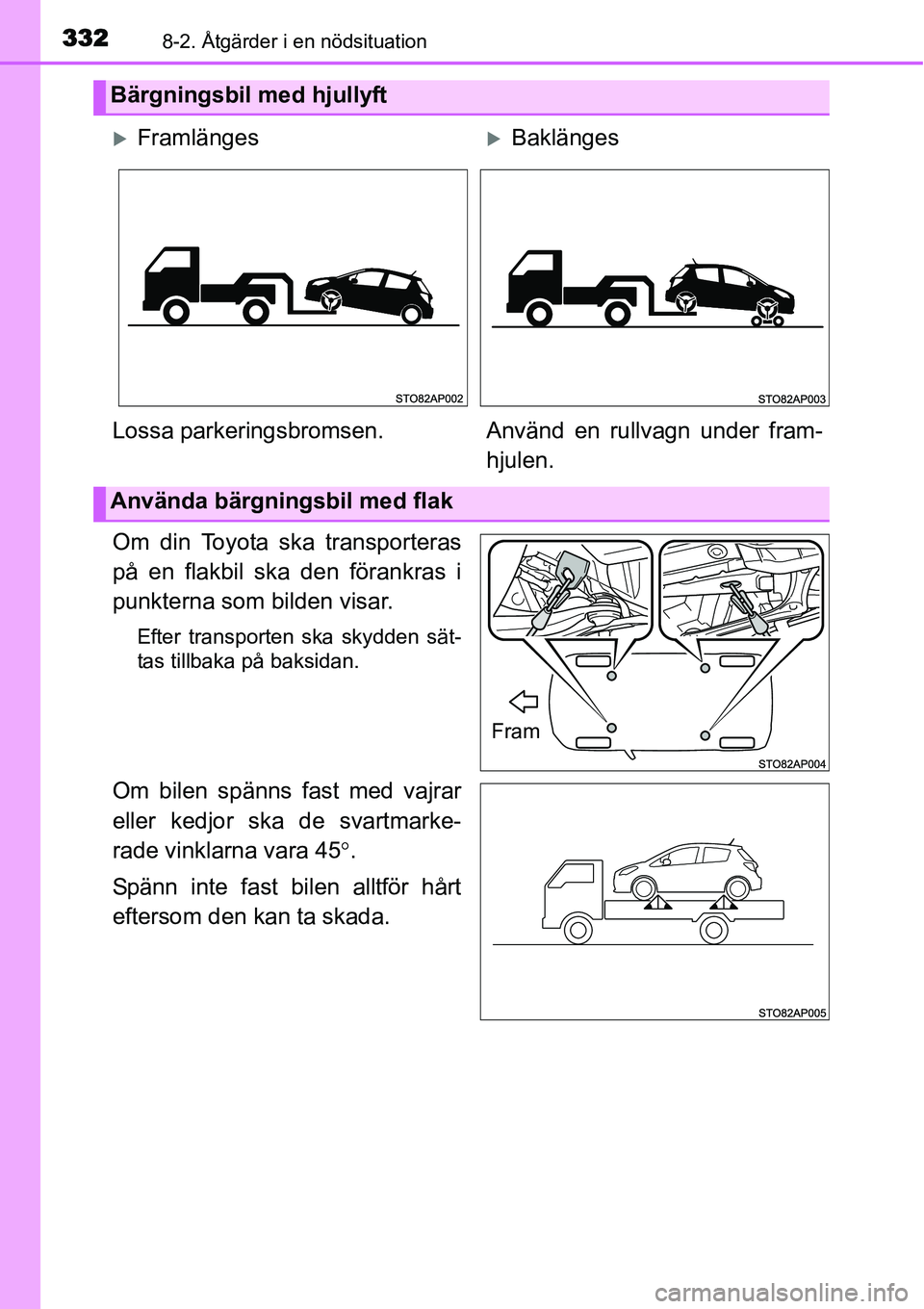

Om din Toyota ska transporteras
på en flakbil ska den förankras i
punkterna som bilden visar.
Efter transporten ska skydden sät-
tas tillbaka på baksidan.
Om bilen spänns fast med vajrar
eller kedjor ska de svartmarke-
rade vinklarna vara 45°.
Spänn inte fast bilen alltför hårt
eftersom den kan ta skada.
Bärgningsbil med hjullyft
XFramlängesXBaklänges
Lossa parkeringsbromsen. Använd en rullvagn under fram-
hjulen.
Använda bärgningsbil med flak
Fram

3338-2. Åtgärder i en nödsituation
8
Om problem uppstår

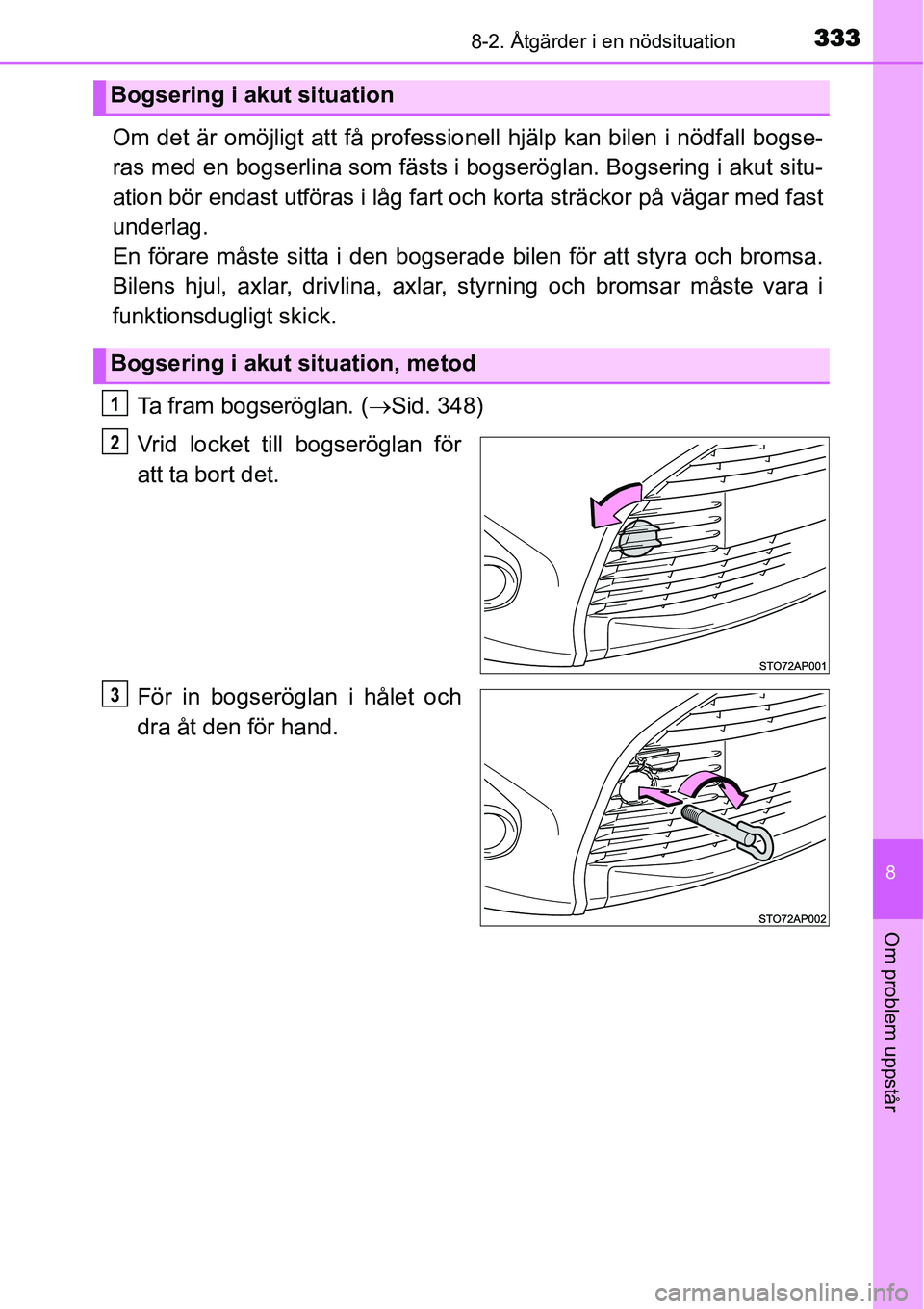

Om det är omöjligt att få professionell hjälp kan bilen i nödfall bogse-
ras med en bogserlina som fästs i bogseröglan. Bogsering i akut situ-
ation bör endast utföras i låg fart och korta sträckor på vägar med fast
underlag.
En förare måste sitta i den bogserade bilen för att styra och bromsa.
Bilens hjul, axlar, drivlina, axlar, styrning och bromsar måste vara i
funktionsdugligt skick.
Ta fram bogseröglan. (→Sid. 348)
Vrid locket till bogseröglan för
att ta bort det.
För in bogseröglan i hålet och
dra åt den för hand.
Bogsering i akut situation
Bogsering i akut situation, metod
1
2
3

3348-2. Åtgärder i en nödsituation

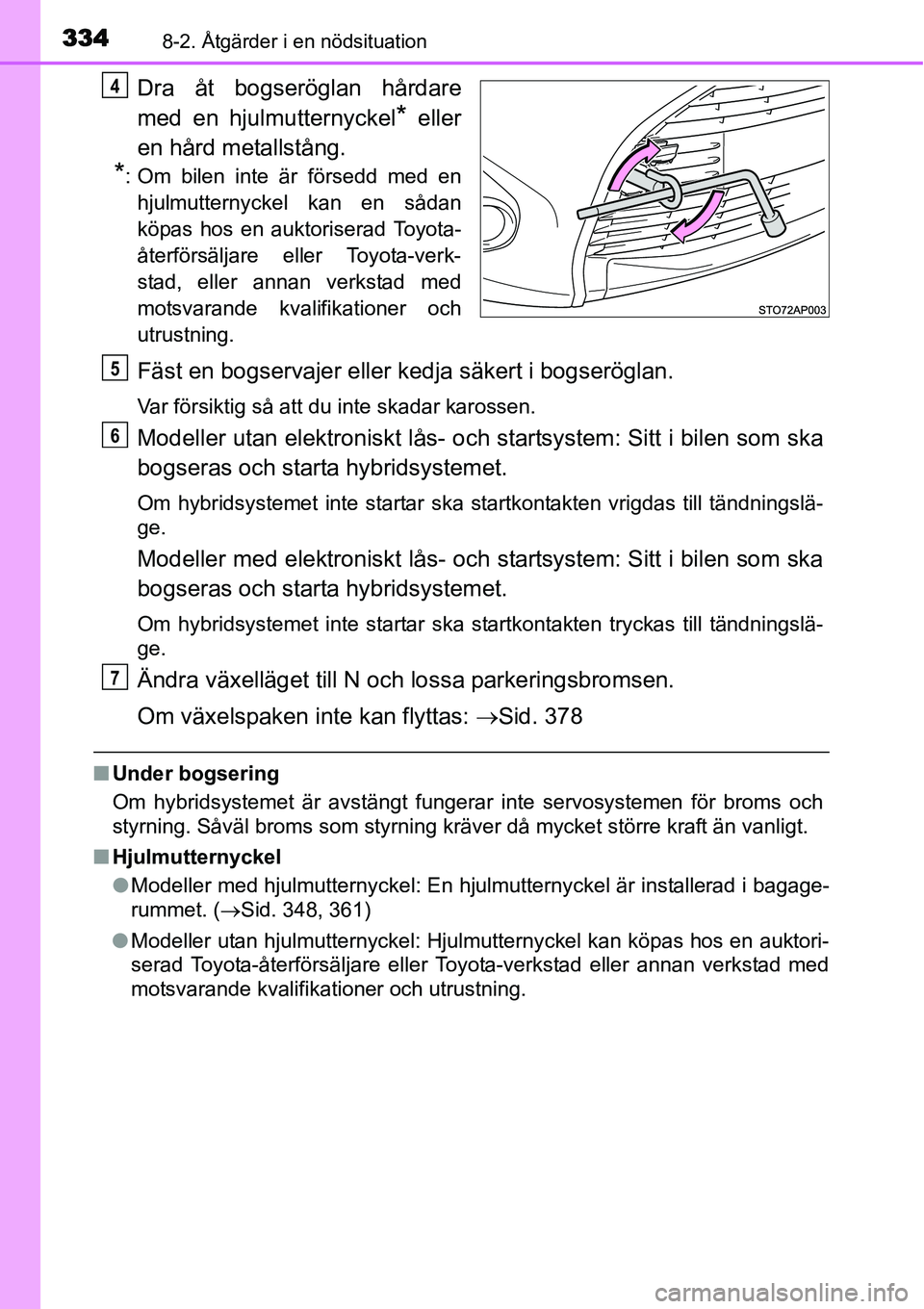

Dra åt bogseröglan hårdare
med en hjulmutternyckel
* eller
en hård metallstång.
*: Om bilen inte är försedd med en
hjulmutternyckel kan en sådan
köpas hos en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Fäst en bogservajer eller kedja säkert i bogseröglan.
Var försiktig så att du inte skadar karossen.
Modeller utan elektroniskt lås- och startsystem: Sitt i bilen som ska
bogseras och starta hybridsystemet.
Om hybridsystemet inte startar ska startkontakten vrigdas till tändningslä-
ge.
Modeller med elektroniskt lås- och startsystem: Sitt i bilen som ska
bogseras och starta hybridsystemet.
Om hybridsystemet inte startar ska startkontakten tryckas till tändningslä-
ge.
Ändra växelläget till N och lossa parkeringsbromsen.
Om växelspaken inte kan flyttas: →Sid. 378
■Under bogsering
Om hybridsystemet är avstängt fungerar inte servosystemen för broms och
styrning. Såväl broms som styrning kräver då mycket större kraft än vanligt.
■Hjulmutternyckel
●Modeller med hjulmutternyckel: En hjulmutternyckel är installerad i bagage-
rummet. (→Sid. 348, 361)
●Modeller utan hjulmutternyckel: Hjulmutternyckel kan köpas hos en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning.
4
5
6
7

3358-2. Åtgärder i en nödsituation
8
Om problem uppstår

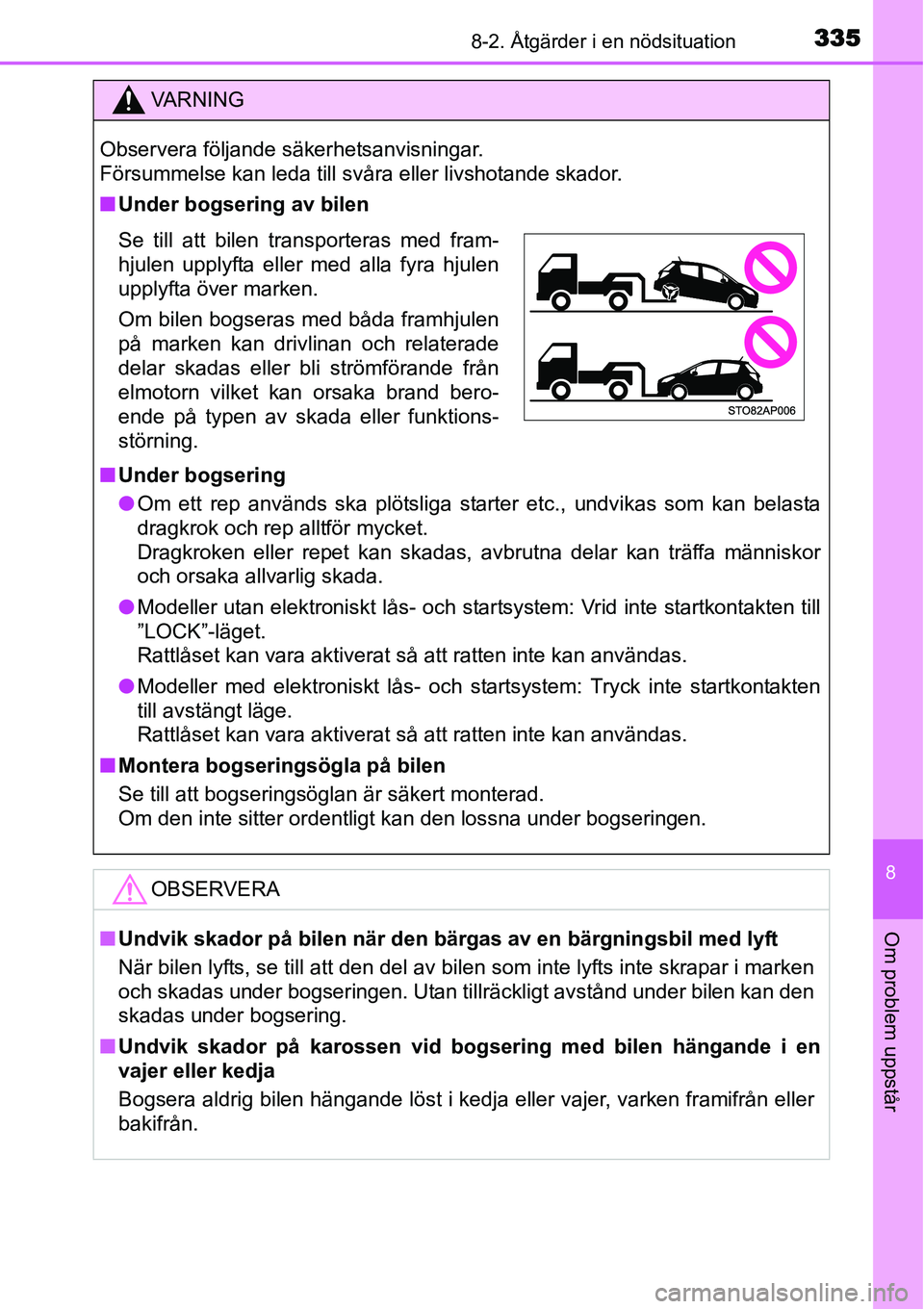

VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
■Under bogsering av bilen
■Under bogsering
●Om ett rep används ska plötsliga starter etc., undvikas som kan belasta
dragkrok och rep alltför mycket.
Dragkroken eller repet kan skadas, avbrutna delar kan träffa människor
och orsaka allvarlig skada.
●Modeller utan elektroniskt lås- och startsystem: Vrid inte startkontakten till
”LOCK”-läget.
Rattlåset kan vara aktiverat så att ratten inte kan användas.
●Modeller med elektroniskt lås- och startsystem: Tryck inte startkontakten
till avstängt läge.
Rattlåset kan vara aktiverat så att ratten inte kan användas.
■Montera bogseringsögla på bilen
Se till att bogseringsöglan är säkert monterad.
Om den inte sitter ordentligt kan den lossna under bogseringen.
OBSERVERA
■Undvik skador på bilen när den bärgas av en bärgningsbil med lyft
När bilen lyfts, se till att den del av bilen som inte lyfts inte skrapar i marken
och skadas under bogseringen. Utan tillräckligt avstånd under bilen kan den
skadas under bogsering.
■Undvik skador på karossen vid bogsering med bilen hängande i en
vajer eller kedja
Bogsera aldrig bilen hängande löst i kedja eller vajer, varken framifrån eller
bakifrån.
Se till att bilen transporteras med fram-
hjulen upplyfta eller med alla fyra hjulen
upplyfta över marken.
Om bilen bogseras med båda framhjulen
på marken kan drivlinan och relaterade
delar skadas eller bli strömförande från
elmotorn vilket kan orsaka brand bero-
ende på typen av skada eller funktions-
störning.

3368-2. Åtgärder i en nödsituation

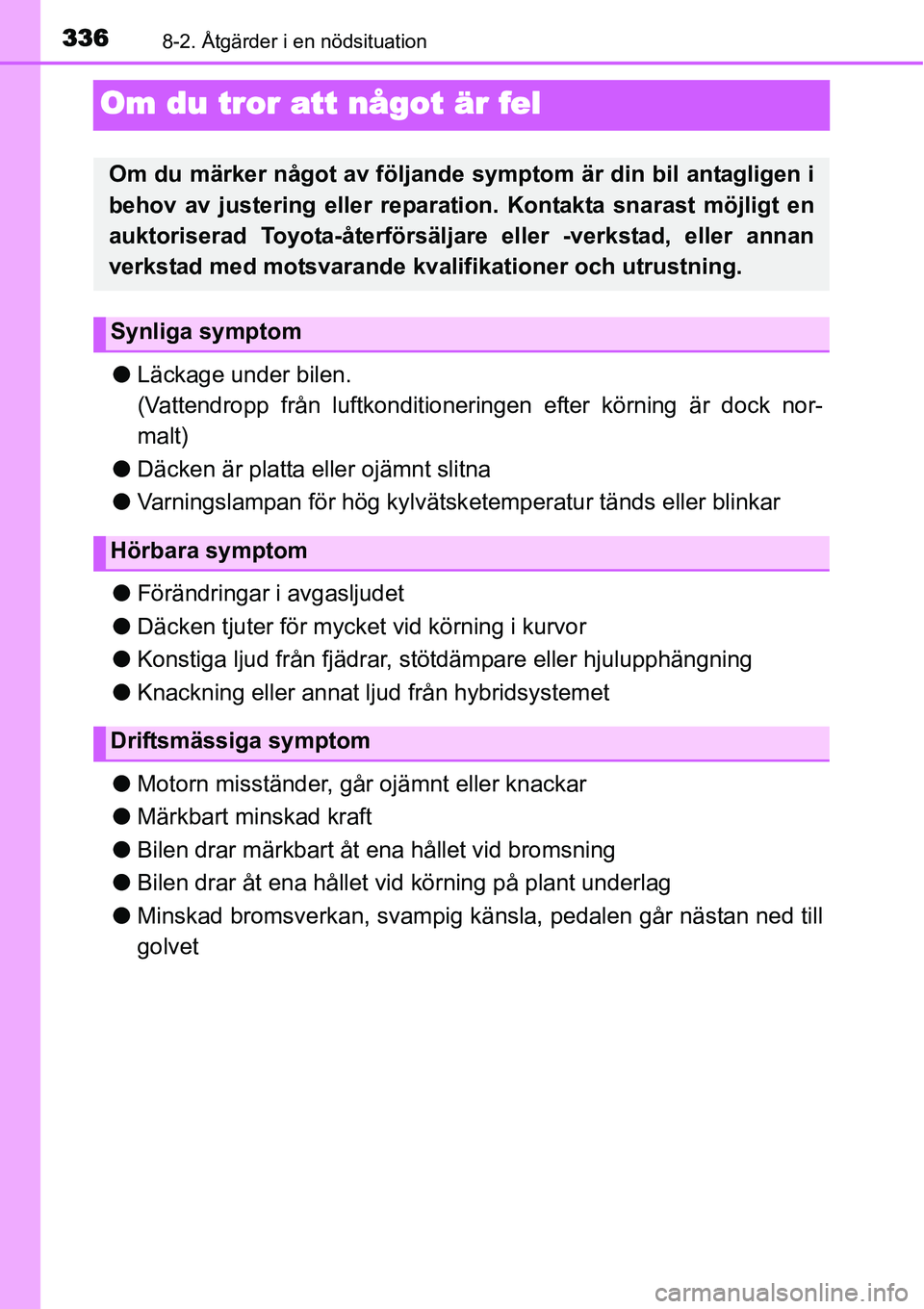

Om du tror att något är fel
●Läckage under bilen.
(Vattendropp från luftkonditioneringen efter körning är dock nor-
malt)
●Däcken är platta eller ojämnt slitna
●Varningslampan för hög kylvätsketemperatur tänds eller blinkar
●Förändringar i avgasljudet
●Däcken tjuter för mycket vid körning i kurvor
●Konstiga ljud från fjädrar, stötdämpare eller hjulupphängning
●Knackning eller annat ljud från hybridsystemet
●Motorn misständer, går ojämnt eller knackar
●Märkbart minskad kraft
●Bilen drar märkbart åt ena hållet vid bromsning
●Bilen drar åt ena hållet vid körning på plant underlag
●Minskad bromsverkan, svampig känsla, pedalen går nästan ned till
golvet
Om du märker något av följande symptom är din bil antagligen i
behov av justering eller reparation. Kontakta snarast möjligt en
auktoriserad Toyota-återförsäljare eller -verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning.
Synliga symptom
Hörbara symptom
Driftsmässiga symptom

3378-2. Åtgärder i en nödsituation
8
Om problem uppstår

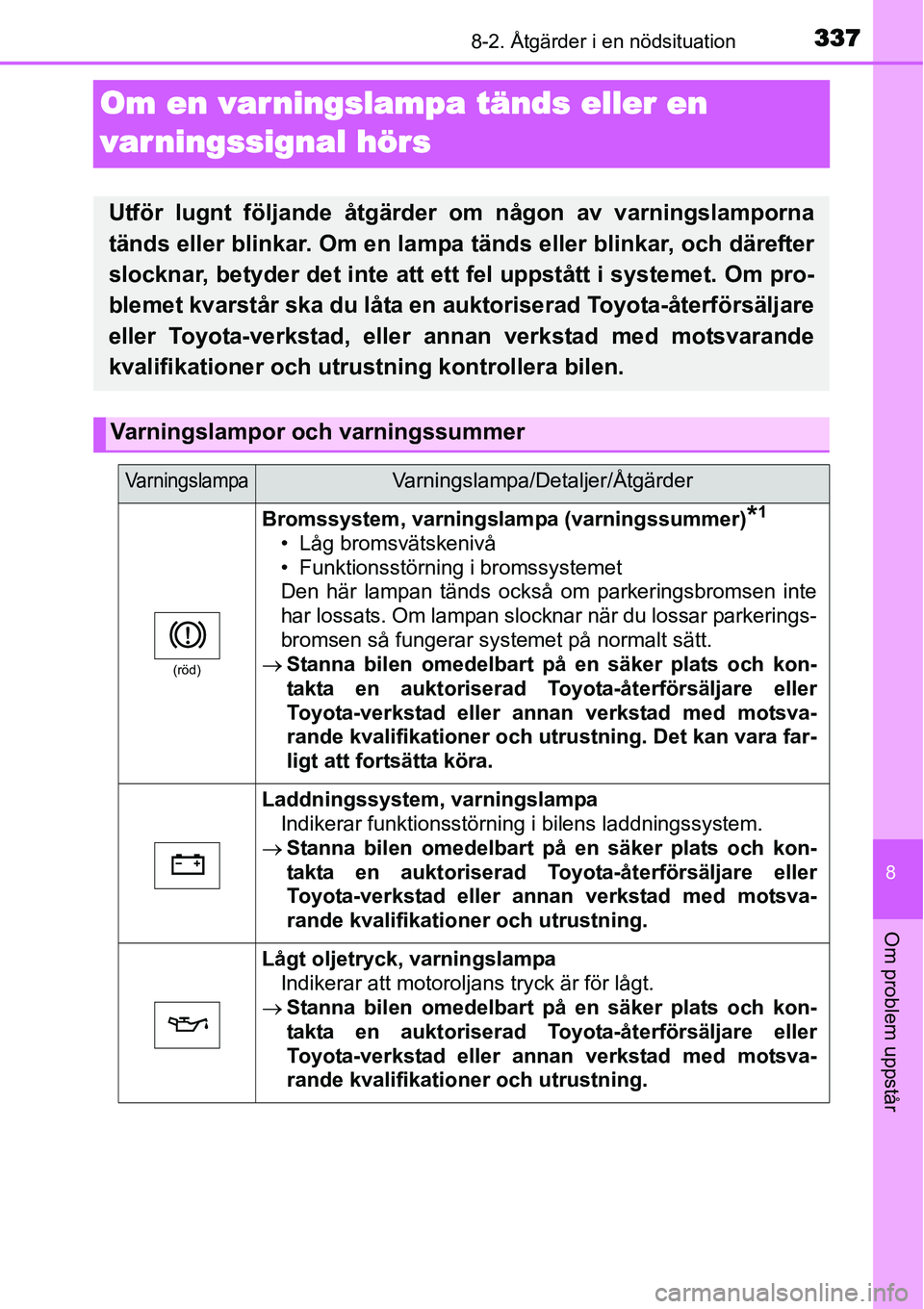

Om en varningslampa tänds eller en
var ningssignal hörs
Utför lugnt följande åtgärder om någon av varningslamporna
tänds eller blinkar. Om en lampa tänds eller blinkar, och därefter
slocknar, betyder det inte att ett fel uppstått i systemet. Om pro-
blemet kvarstår ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
Varningslampor och varningssummer
VarningslampaVarningslampa/Detaljer/Åtgärder
(röd)
Bromssystem, varningslampa (varningssummer)*1
• Låg bromsvätskenivå
• Funktionsstörning i bromssystemet
Den här lampan tänds också om parkeringsbromsen inte
har lossats. Om lampan slocknar när du lossar parkerings-
bromsen så fungerar systemet på normalt sätt.
→Stanna bilen omedelbart på en säker plats och kon-
takta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning. Det kan vara far-
ligt att fortsätta köra.
Laddningssystem, varningslampa
Indikerar funktionsstörning i bilens laddningssystem.
→Stanna bilen omedelbart på en säker plats och kon-
takta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Lågt oljetryck, varningslampa
Indikerar att motoroljans tryck är för lågt.
→Stanna bilen omedelbart på en säker plats och kon-
takta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning.

3388-2. Åtgärder i en nödsituation

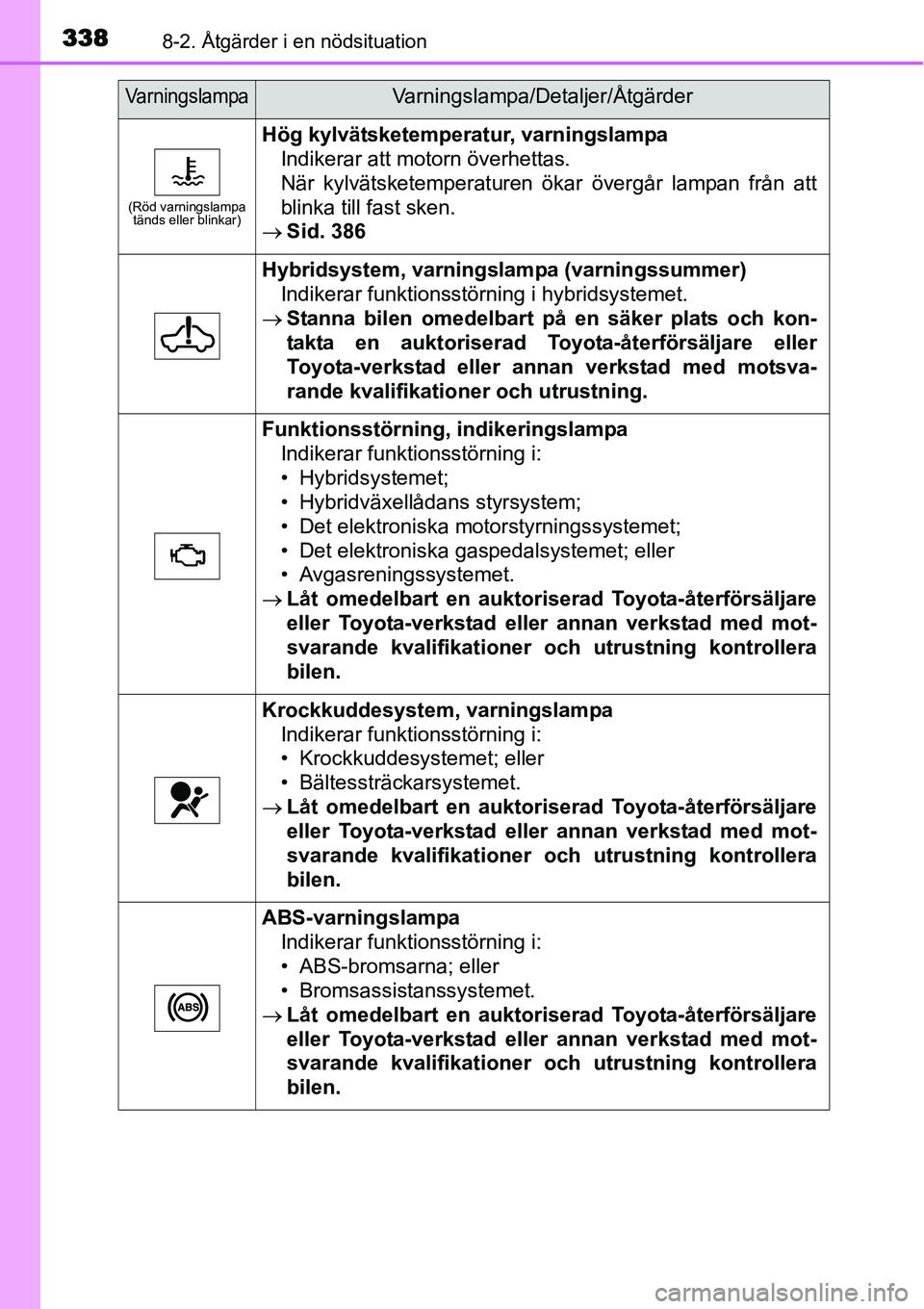

(Röd varningslampa
tänds eller blinkar)
Hög kylvätsketemperatur, varningslampa
Indikerar att motorn överhettas.
När kylvätsketemperaturen ökar övergår lampan från att
blinka till fast sken.
→Sid. 386
Hybridsystem, varningslampa (varningssummer)
Indikerar funktionsstörning i hybridsystemet.
→Stanna bilen omedelbart på en säker plats och kon-
takta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Funktionsstörning, indikeringslampa
Indikerar funktionsstörning i:
• Hybridsystemet;
• Hybridväxellådans styrsystem;
• Det elektroniska motorstyrningssystemet;
• Det elektroniska gaspedalsystemet; eller
• Avgasreningssystemet.
→Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera
bilen.
Krockkuddesystem, varningslampa
Indikerar funktionsstörning i:
• Krockkuddesystemet; eller
• Bältessträckarsystemet.
→Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera
bilen.
ABS-varningslampa
Indikerar funktionsstörning i:
• ABS-bromsarna; eller
• Bromsassistanssystemet.
→Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera
bilen.
VarningslampaVarningslampa/Detaljer/Åtgärder

3398-2. Åtgärder i en nödsituation
8
Om problem uppstår

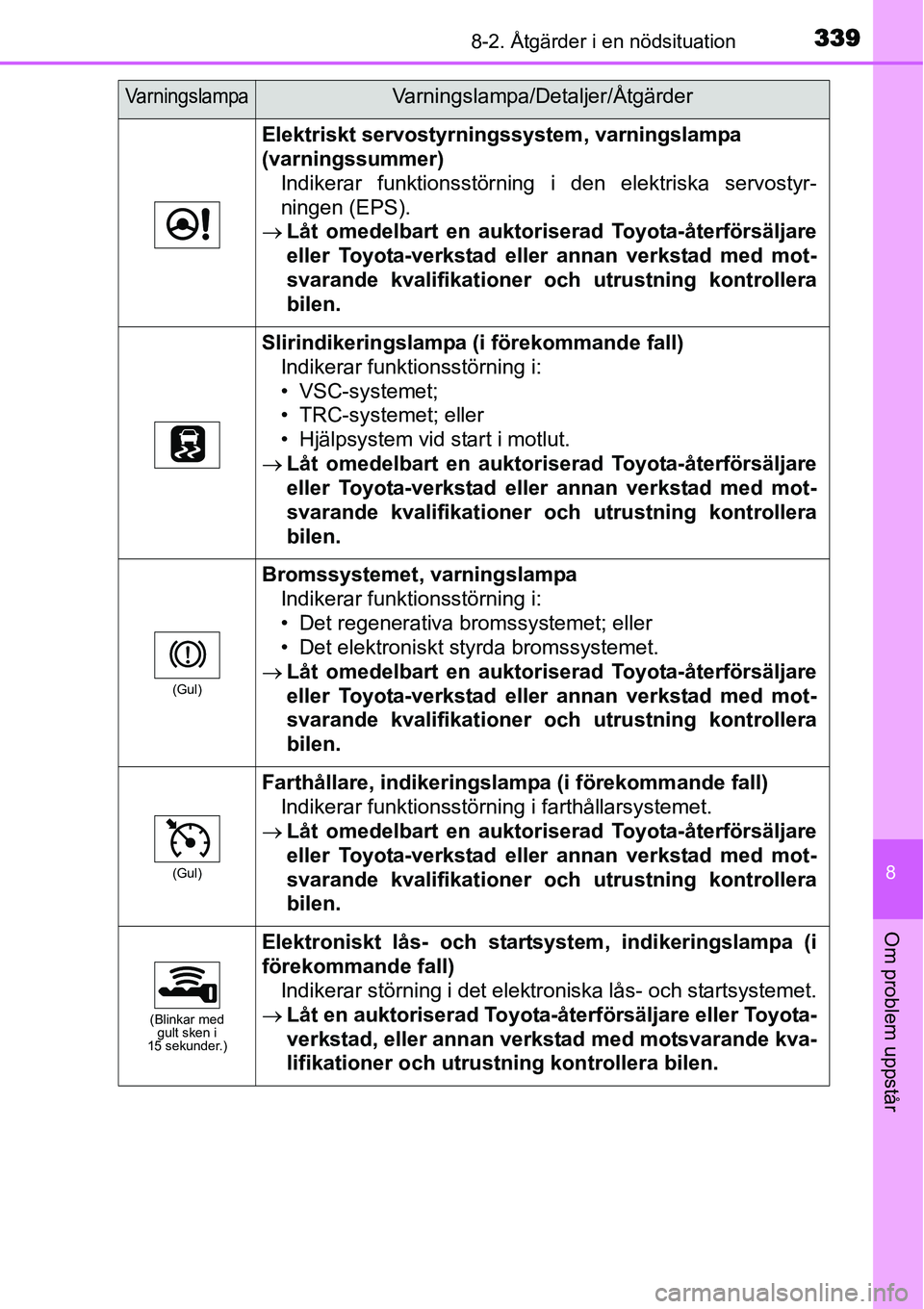

Elektriskt servostyrningssystem, varningslampa
(varningssummer)
Indikerar funktionsstörning i den elektriska servostyr-
ningen (EPS).
→Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera
bilen.
Slirindikeringslampa (i förekommande fall)
Indikerar funktionsstörning i:
• VSC-systemet;
• TRC-systemet; eller
• Hjälpsystem vid start i motlut.
→Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera
bilen.
(Gul)
Bromssystemet, varningslampa
Indikerar funktionsstörning i:
• Det regenerativa bromssystemet; eller
• Det elektroniskt styrda bromssystemet.
→Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera
bilen.
(Gul)
Farthållare, indikeringslampa (i förekommande fall)
Indikerar funktionsstörning i farthållarsystemet.
→Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera
bilen.
(Blinkar med
gult sken i
15 sekunder.)
Elektroniskt lås- och startsystem, indikeringslampa (i
förekommande fall)
Indikerar störning i det elektroniska lås- och startsystemet.
→Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer och utrustning kontrollera bilen.
VarningslampaVarningslampa/Detaljer/Åtgärder

3408-2. Åtgärder i en nödsituation

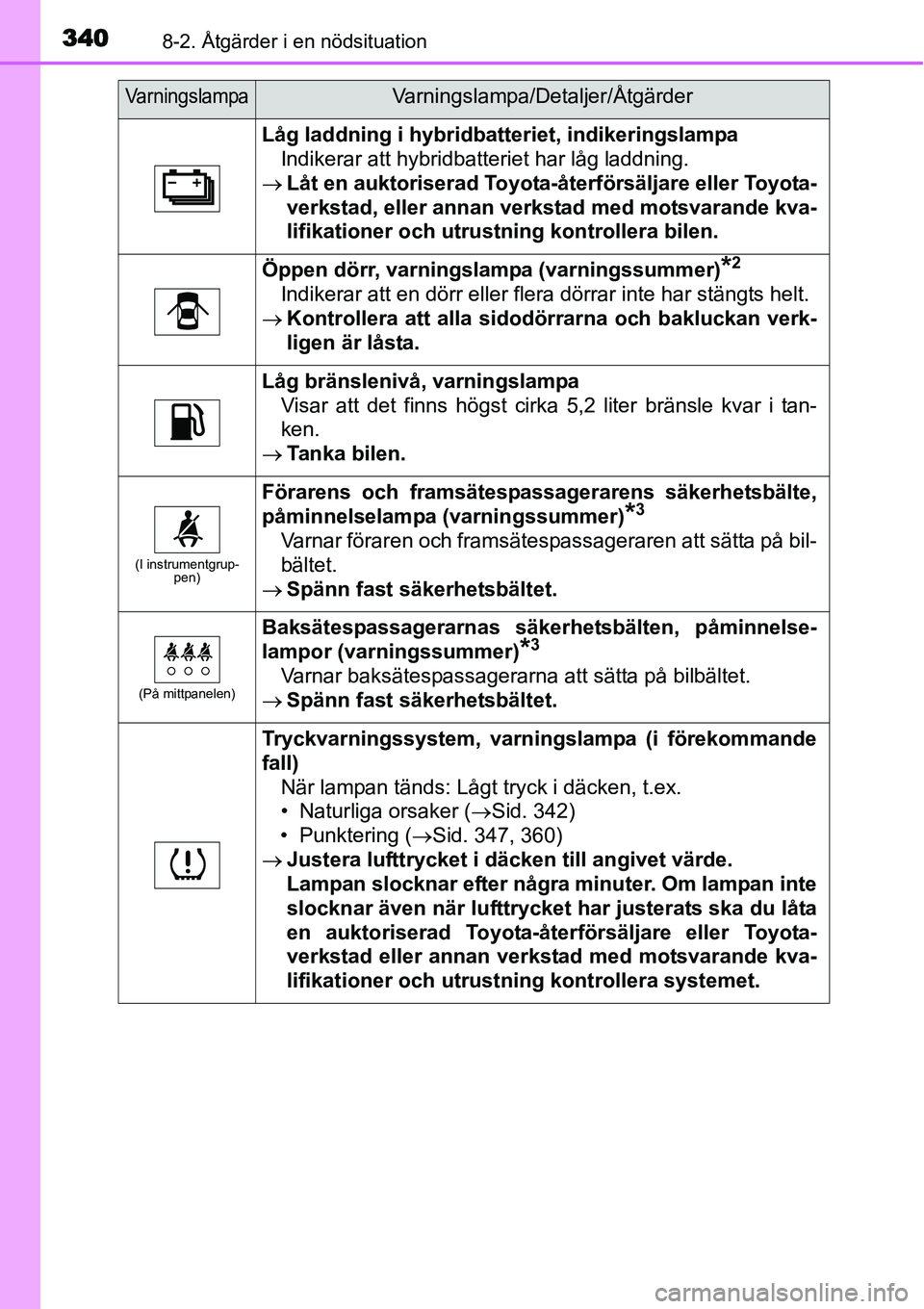

Låg laddning i hybridbatteriet, indikeringslampa
Indikerar att hybridbatteriet har låg laddning.
→Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer och utrustning kontrollera bilen.
Öppen dörr, varningslampa (varningssummer)*2
Indikerar att en dörr eller flera dörrar inte har stängts helt.
→Kontrollera att alla sidodörrarna och bakluckan verk-
ligen är låsta.
Låg bränslenivå, varningslampa
Visar att det finns högst cirka 5,2 liter bränsle kvar i tan-
ken.
→Tanka bilen.
(I instrumentgrup-
pen)
Förarens och framsätespassagerarens säkerhetsbälte,
påminnelselampa (varningssummer)
*3
Varnar föraren och framsätespassageraren att sätta på bil-
bältet.
→Spänn fast säkerhetsbältet.
(På mittpanelen)
Baksätespassagerarnas säkerhetsbälten, påminnelse-
lampor (varningssummer)
*3
Varnar baksätespassagerarna att sätta på bilbältet.
→Spänn fast säkerhetsbältet.
Tryckvarningssystem, varningslampa (i förekommande
fall)
När lampan tänds: Lågt tryck i däcken, t.ex.
• Naturliga orsaker (→Sid. 342)
• Punktering (→Sid. 347, 360)
→Justera lufttrycket i däcken till angivet värde.
Lampan slocknar efter några minuter. Om lampan inte
slocknar även när lufttrycket har justerats ska du låta
en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kva-
lifikationer och utrustning kontrollera systemet.
VarningslampaVarningslampa/Detaljer/Åtgärder
