1914-2. Hinweise zum Fahrbetrieb
4
Fahren
YARIS_HV_OM_Europe_OM52J32M
*: Schalten Sie den Schalthebel für den normalen Fahrbetrieb in die Stellung D, um
einen optimalen Kraftstoffverbrauch zu erzielen und die Geräuschentwicklung zu
reduzieren.
Mit diesem Modus kann der Kraftstoffverbrauch gesenkt werden, da das
Drehmoment viel präziser als unter normalen Bedingungen entsprechend
dem Gaspedalweg erzeugt werden kann und da der Betrieb der Klimaanlage
(Heizung/Kühlung) auf ein Minimum beschränkt wird.
Umweltfreundlicher Fahrmodus
Wenn der umweltfreundliche Fahrmo-
dus eingeschaltet ist, leuchtet die Kont-
rollleuchte “ECO MODE” auf.
Bei nochmaligem Drücken des Schal-
ters “ECO MODE” wird der kraftstoff-
sparende Modus ausgeschaltet.

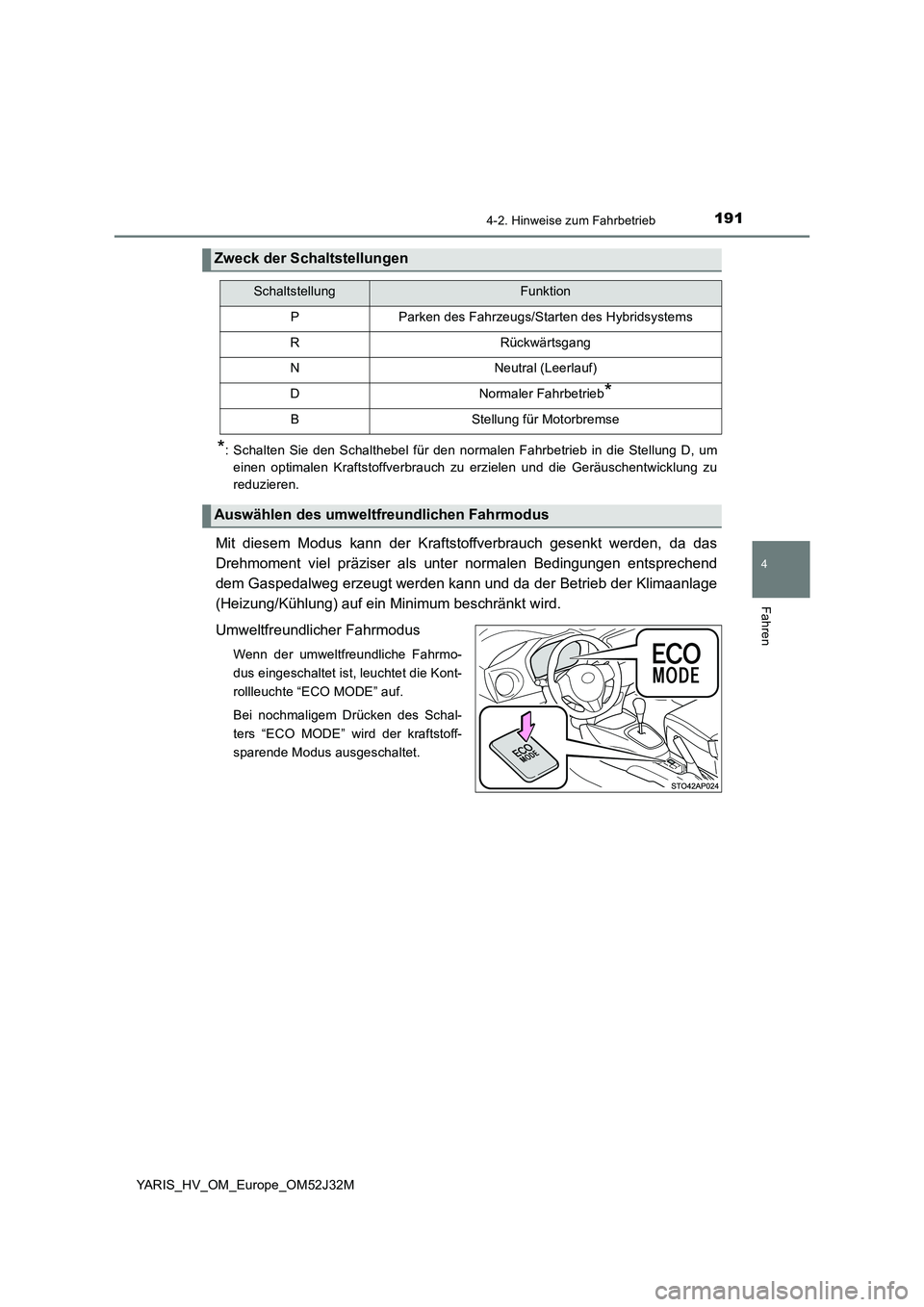

Zweck der Schaltstellungen
SchaltstellungFunktion
PParken des Fahrzeugs/Starten des Hybridsystems
RRückwärtsgang
NNeutral (Leerlauf)
DNormaler Fahrbetrieb*
BStellung für Motorbremse
Auswählen des umweltfreundlichen Fahrmodus

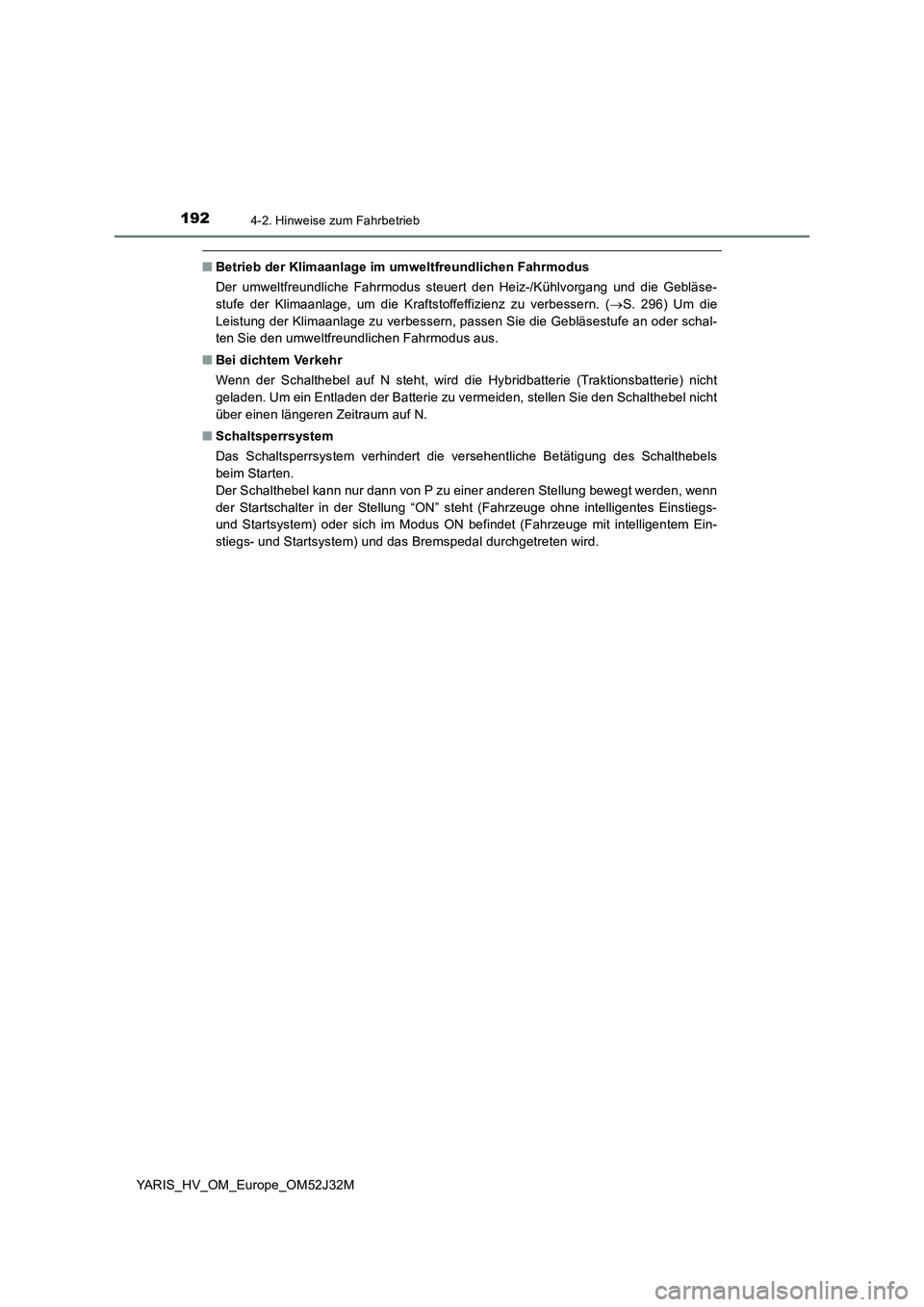

1924-2. Hinweise zum Fahrbetrieb
YARIS_HV_OM_Europe_OM52J32M
■Betrieb der Klimaanlage im umweltfreundlichen Fahrmodus
Der umweltfreundliche Fahrmodus steuert den Heiz-/Kühlvorgang und die Gebläse-
stufe der Klimaanlage, um die Kraftstoffeffizienz zu verbessern. ( S. 296) Um die
Leistung der Klimaanlage zu verbessern, passen Sie die Gebläsestufe an oder schal-
ten Sie den umweltfreundlichen Fahrmodus aus.
■ Bei dichtem Verkehr
Wenn der Schalthebel auf N steht, wird die Hybridbatterie (Traktionsbatterie) nicht
geladen. Um ein Entladen der Batterie zu vermeiden, stellen Sie den Schalthebel nicht
über einen längeren Zeitraum auf N.
■ Schaltsperrsystem
Das Schaltsperrsystem verhindert die versehentliche Betätigung des Schalthebels
beim Starten.
Der Schalthebel kann nur dann von P zu einer anderen Stellung bewegt werden, wenn
der Startschalter in der Stellung “ON” steht (Fahrzeuge ohne intelligentes Einstiegs-
und Startsystem) oder sich im Modus ON befindet (Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem) und das Bremspedal durchgetreten wird.

1934-2. Hinweise zum Fahrbetrieb
4
Fahren
YARIS_HV_OM_Europe_OM52J32M

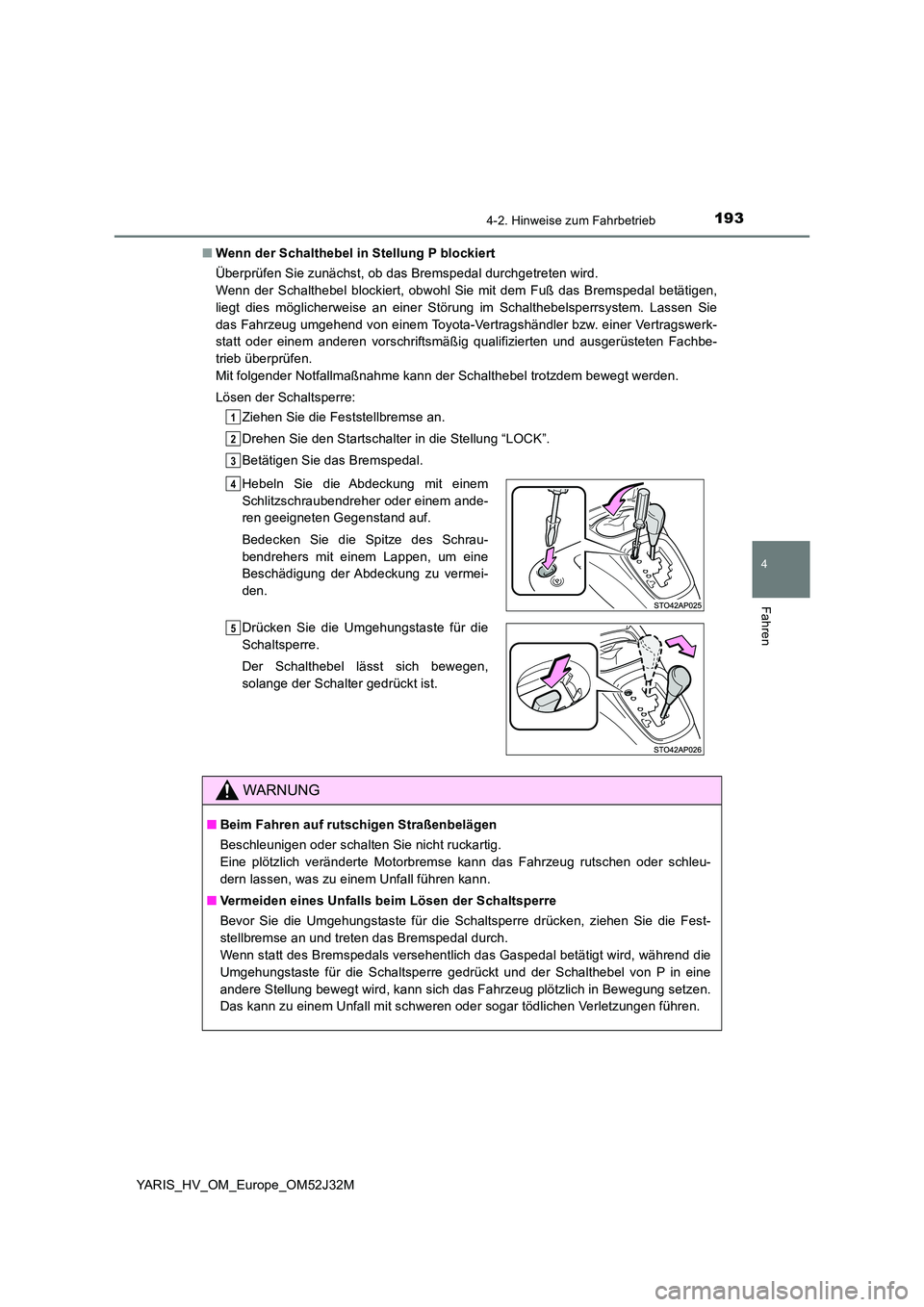

■ Wenn der Schalthebel in Stellung P blockiert
Überprüfen Sie zunächst, ob das Bremspedal durchgetreten wird.
Wenn der Schalthebel blockiert, obwohl Sie mit dem Fuß das Bremspedal betätigen,
liegt dies möglicherweise an einer Störung im Schalthebelsperrsystem. Lassen Sie
das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb überprüfen.
Mit folgender Notfallmaßnahme kann der Schalthebel trotzdem bewegt werden.
Lösen der Schaltsperre:
Ziehen Sie die Feststellbremse an.
Drehen Sie den Startschalter in die Stellung “LOCK”.
Betätigen Sie das Bremspedal.
Hebeln Sie die Abdeckung mit einem
Schlitzschraubendreher oder einem ande-
ren geeigneten Gegenstand auf.
Bedecken Sie die Spitze des Schrau-
bendrehers mit einem Lappen, um eine
Beschädigung der Abdeckung zu vermei-
den.
Drücken Sie die Umgehungstaste für die
Schaltsperre.
Der Schalthebel lässt sich bewegen,
solange der Schalter gedrückt ist.
WARNUNG
■ Beim Fahren auf rutschigen Straßenbelägen
Beschleunigen oder schalten Sie nicht ruckartig.
Eine plötzlich veränderte Motorbremse kann das Fahrzeug rutschen oder schleu-
dern lassen, was zu einem Unfall führen kann.
■ Vermeiden eines Unfalls beim Lösen der Schaltsperre
Bevor Sie die Umgehungstaste für die Schaltsperre drücken, ziehen Sie die Fest-
stellbremse an und treten das Bremspedal durch.
Wenn statt des Bremspedals versehentlich das Gaspedal betätigt wird, während die
Umgehungstaste für die Schaltsperre gedrückt und der Schalthebel von P in eine
andere Stellung bewegt wird, kann sich das Fahrzeug plötzlich in Bewegung setzen.
Das kann zu einem Unfall mit schweren oder sogar tödlichen Verletzungen führen.
1
2
3
4
5

1944-2. Hinweise zum Fahrbetrieb
YARIS_HV_OM_Europe_OM52J32M

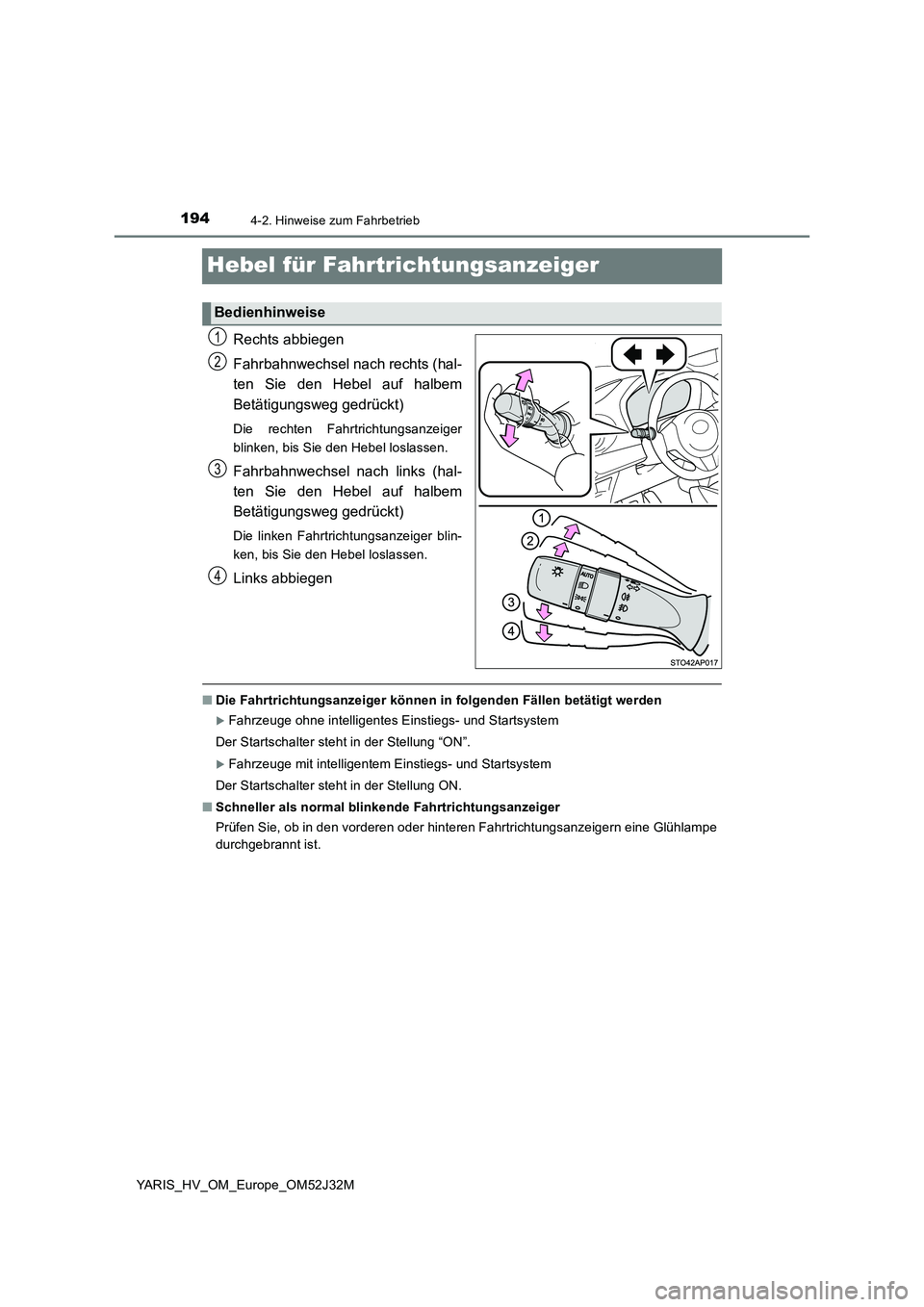

Hebel für Fahrtrichtungsanzeiger
Rechts abbiegen
Fahrbahnwechsel nach rechts (hal-
ten Sie den Hebel auf halbem
Betätigungsweg gedrückt)
Die rechten Fahrtrichtungsanzeiger
blinken, bis Sie den Hebel loslassen.
Fahrbahnwechsel nach links (hal-
ten Sie den Hebel auf halbem
Betätigungsweg gedrückt)
Die linken Fahrtrichtungsanzeiger blin-
ken, bis Sie den Hebel loslassen.
Links abbiegen
■ Die Fahrtrichtungsanzeiger können in folgenden Fällen betätigt werden
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Startschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Startschalter steht in der Stellung ON.
■ Schneller als normal blinkende Fahrtrichtungsanzeiger
Prüfen Sie, ob in den vorderen oder hinteren Fahrtrichtungsanzeigern eine Glühlampe
durchgebrannt ist.
Bedienhinweise
1
2
3
4

195
4
4-2. Hinweise zum Fahrbetrieb
Fahren
YARIS_HV_OM_Europe_OM52J32M

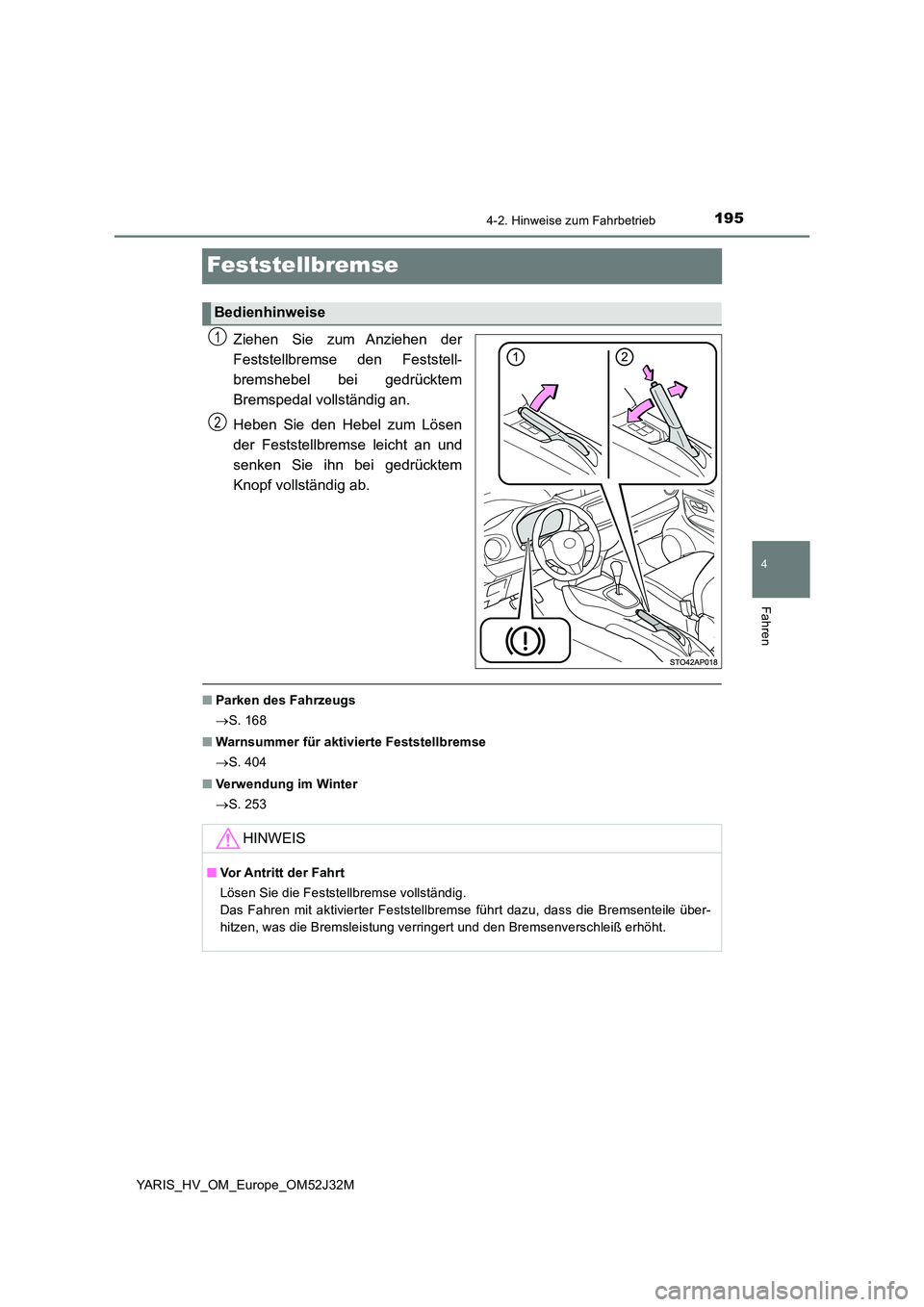

Feststellbremse
Ziehen Sie zum Anziehen der
Feststellbremse den Feststell-
bremshebel bei gedrücktem
Bremspedal vollständig an.
Heben Sie den Hebel zum Lösen
der Feststellbremse leicht an und
senken Sie ihn bei gedrücktem
Knopf vollständig ab.
■ Parken des Fahrzeugs
 S. 168
■ Warnsummer für aktivierte Feststellbremse
 S. 404
■ Verwendung im Winter
 S. 253
Bedienhinweise
1
2
HINWEIS
■Vor Antritt der Fahrt
Lösen Sie die Feststellbremse vollständig.
Das Fahren mit aktivierter Feststellbremse führt dazu, dass die Bremsenteile über-
hitzen, was die Bremsleistung verringert und den Bremsenverschleiß erhöht.

1964-3. Betrieb der Leuchten und Scheibenwischer
YARIS_HV_OM_Europe_OM52J32M

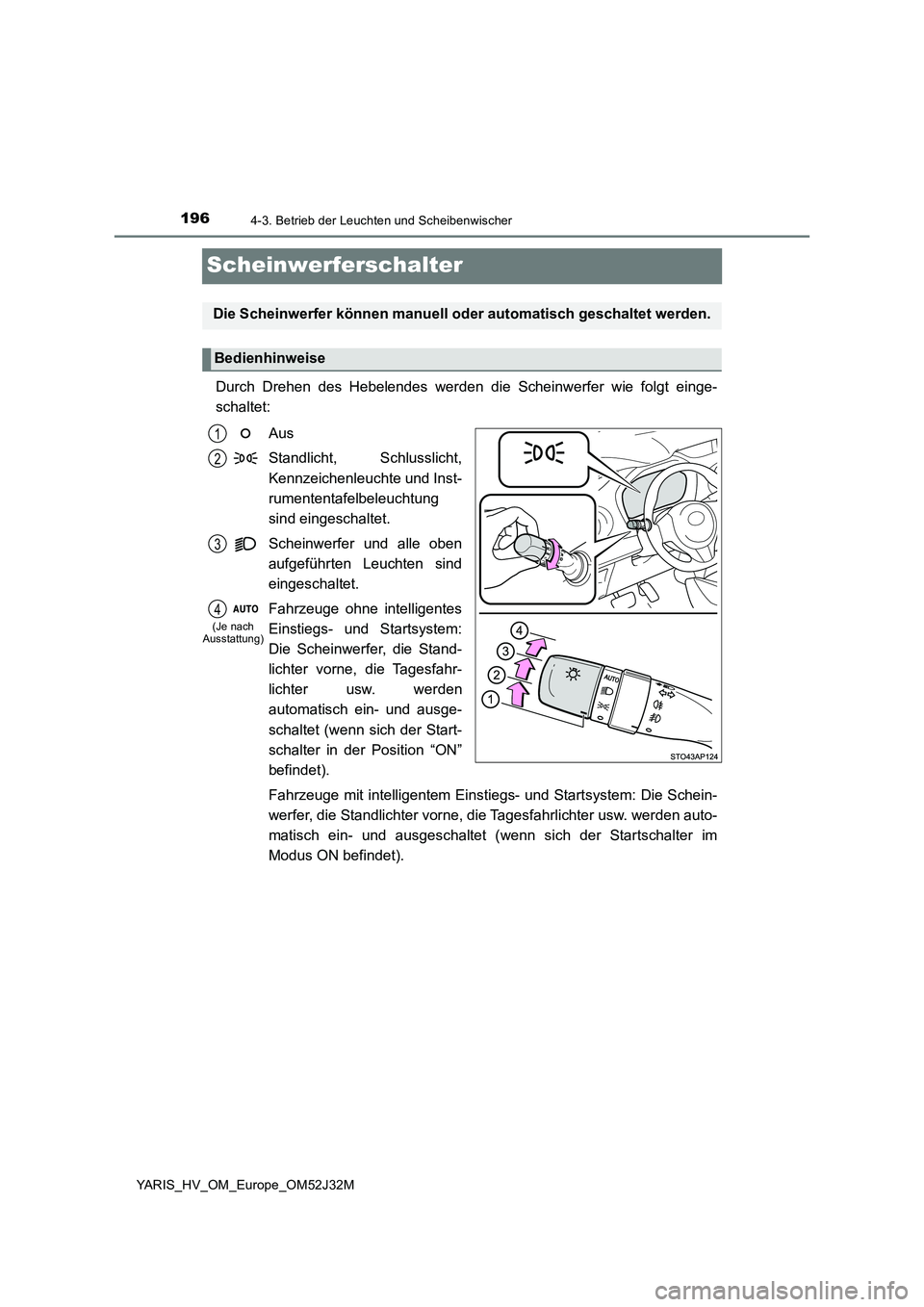

Scheinwerferschalter
Durch Drehen des Hebelendes werden die Scheinwerfer wie folgt einge-
schaltet:
Aus
Standlicht, Schlusslicht,
Kennzeichenleuchte und Inst-
rumententafelbeleuchtung
sind eingeschaltet.
Scheinwerfer und alle oben
aufgeführten Leuchten sind
eingeschaltet.
Fahrzeuge ohne intelligentes
Einstiegs- und Startsystem:
Die Scheinwerfer, die Stand-
lichter vorne, die Tagesfahr-
lichter usw. werden
automatisch ein- und ausge-
schaltet (wenn sich der Start-
schalter in der Position “ON”
befindet).
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Die Schein-
werfer, die Standlichter vorne, die Tagesfahrlichter usw. werden auto-
matisch ein- und ausgeschaltet (wenn sich der Startschalter im
Modus ON befindet).
Die Scheinwerfer können manuell oder automatisch geschaltet werden.
Bedienhinweise
1
2
3
4(Je nach Ausstattung)

1974-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
YARIS_HV_OM_Europe_OM52J32M
Drücken Sie bei eingeschalteten
Scheinwerfern den Hebel von sich
weg, um das Fernlicht einzuschal-
ten.
Ziehen Sie den Hebel zu sich zurück in
die Mittelstellung, um das Fernlicht
auszuschalten.
Ziehen Sie den Hebel zu sich
heran und lassen ihn los, um die
Lichthupe zu betätigen.
Die Lichthupe kann sowohl bei eingeschalteten als auch bei ausgeschalteten
Scheinwerfern betätigt werden.
Dieses System ermöglicht es, dass die Abblendscheinwerfer nach dem Aus-
schalten des Startschalters noch 30 Sekunden lang weiterleuchten.
Ziehen Sie den Hebel nach dem Aus-
schalten des Startschalters zu sich
heran und lassen ihn wieder los, wäh-
rend der Lichtschalter auf oder
steht.
Ziehen Sie den Hebel zu sich heran
und lassen ihn wieder los, um die
Leuchten auszuschalten.
Einschalten des Fernlichts
1
2
Follow-me-home-System

1984-3. Betrieb der Leuchten und Scheibenwischer
YARIS_HV_OM_Europe_OM52J32M

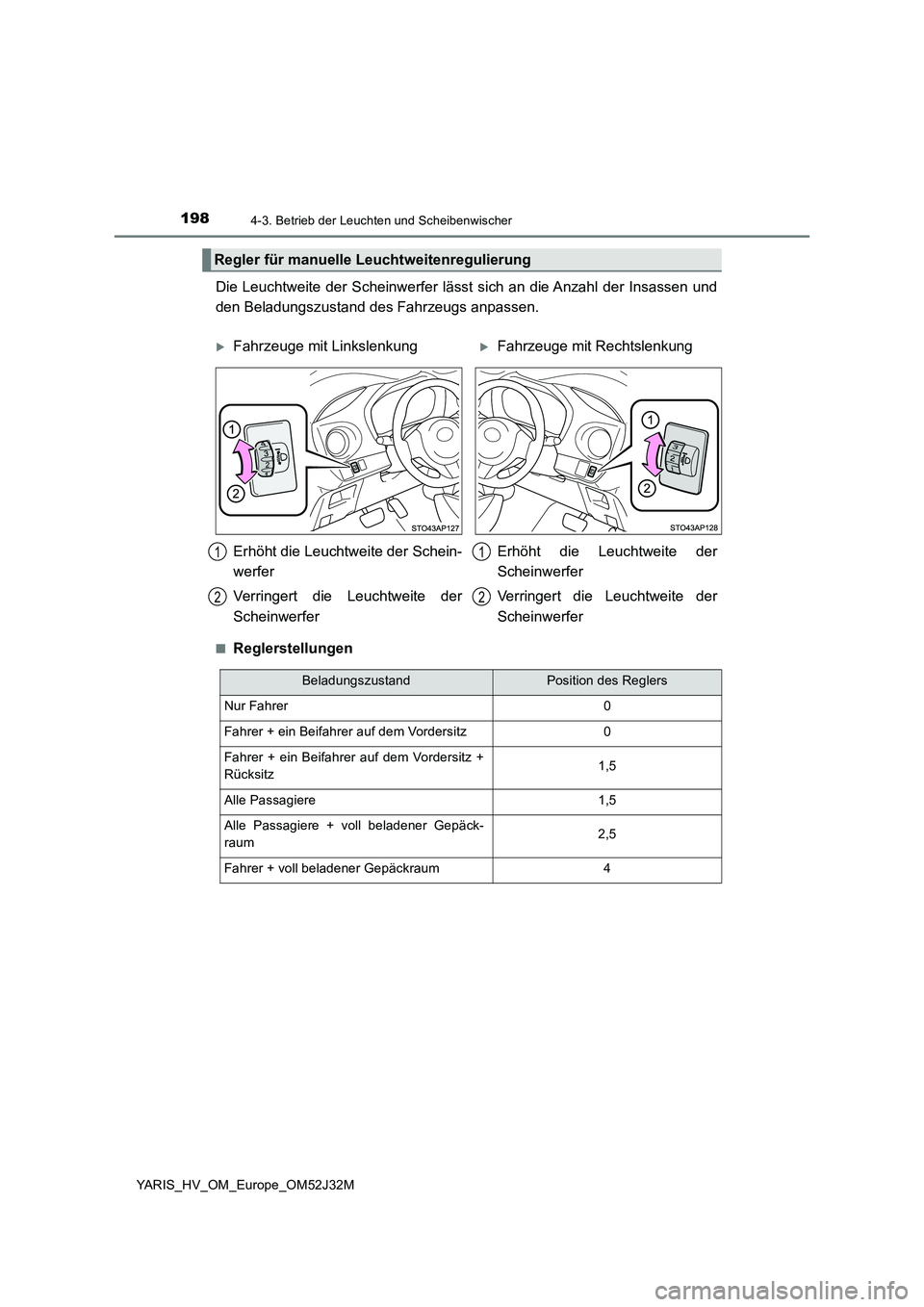

Die Leuchtweite der Scheinwerfer lässt sich an die Anzahl der Insassen und
den Beladungszustand des Fahrzeugs anpassen.
■Reglerstellungen
Regler für manuelle Leuchtweitenregulierung
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
Erhöht die Leuchtweite der Schein-
werfer
Verringert die Leuchtweite der
Scheinwerfer
Erhöht die Leuchtweite der
Scheinwerfer
Verringert die Leuchtweite der
Scheinwerfer
1
2
1
2
BeladungszustandPosition des Reglers
Nur Fahrer0
Fahrer + ein Beifahrer auf dem Vordersitz0
Fahrer + ein Beifahrer auf dem Vordersitz +
Rücksitz1,5
Alle Passagiere1,5
Alle Passagiere + voll beladener Gepäck-
raum2,5
Fahrer + voll beladener Gepäckraum4

1994-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
YARIS_HV_OM_Europe_OM52J32M

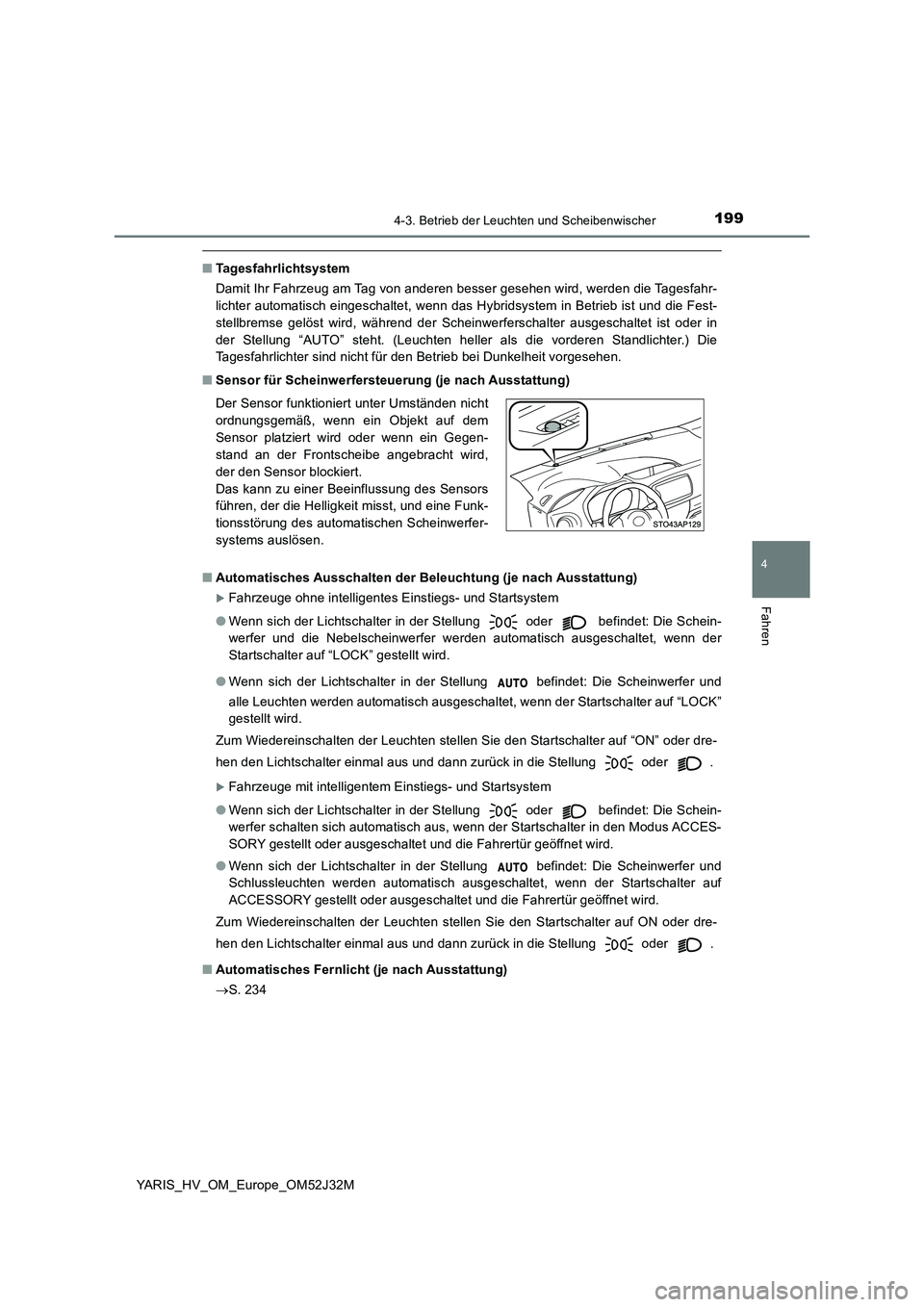

■Tagesfahrlichtsystem
Damit Ihr Fahrzeug am Tag von anderen besser gesehen wird, werden die Tagesfahr-
lichter automatisch eingeschaltet, wenn das Hybridsystem in Betrieb ist und die Fest-
stellbremse gelöst wird, während der Scheinwerferschalter ausgeschaltet ist oder in
der Stellung “AUTO” steht. (Leuchten heller als die vorderen Standlichter.) Die
Tagesfahrlichter sind nicht für den Betrieb bei Dunkelheit vorgesehen.
■ Sensor für Scheinwerfersteuerung (je nach Ausstattung)
■ Automatisches Ausschalten der Beleuchtung (je nach Ausstattung)
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
● Wenn sich der Lichtschalter in der Stellung oder befindet: Die Schein-
werfer und die Nebelscheinwerfer werden automatisch ausgeschaltet, wenn der
Startschalter auf “LOCK” gestellt wird.
● Wenn sich der Lichtschalter in der Stellung befindet: Die Scheinwerfer und
alle Leuchten werden automatisch ausgeschaltet, wenn der Startschalter auf “LOCK”
gestellt wird.
Zum Wiedereinschalten der Leuchten stellen Sie den Startschalter auf “ON” oder dre-
hen den Lichtschalter einmal aus und dann zurück in die Stellung oder .
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
● Wenn sich der Lichtschalter in der Stellung oder befindet: Die Schein-
werfer schalten sich automatisch aus, wenn der Startschalter in den Modus ACCES-
SORY gestellt oder ausgeschaltet und die Fahrertür geöffnet wird.
● Wenn sich der Lichtschalter in der Stellung befindet: Die Scheinwerfer und
Schlussleuchten werden automatisch ausgeschaltet, wenn der Startschalter auf
ACCESSORY gestellt oder ausgeschaltet und die Fahrertür geöffnet wird.
Zum Wiedereinschalten der Leuchten stellen Sie den Startschalter auf ON oder dre-
hen den Lichtschalter einmal aus und dann zurück in die Stellung oder .
■ Automatisches Fernlicht (je nach Ausstattung)
 S. 234
Der Sensor funktioniert unter Umständen nicht
ordnungsgemäß, wenn ein Objekt auf dem
Sensor platziert wird oder wenn ein Gegen-
stand an der Frontscheibe angebracht wird,
der den Sensor blockiert.
Das kann zu einer Beeinflussung des Sensors
führen, der die Helligkeit misst, und eine Funk-
tionsstörung des automatischen Scheinwerfer-
systems auslösen.

2004-3. Betrieb der Leuchten und Scheibenwischer
YARIS_HV_OM_Europe_OM52J32M

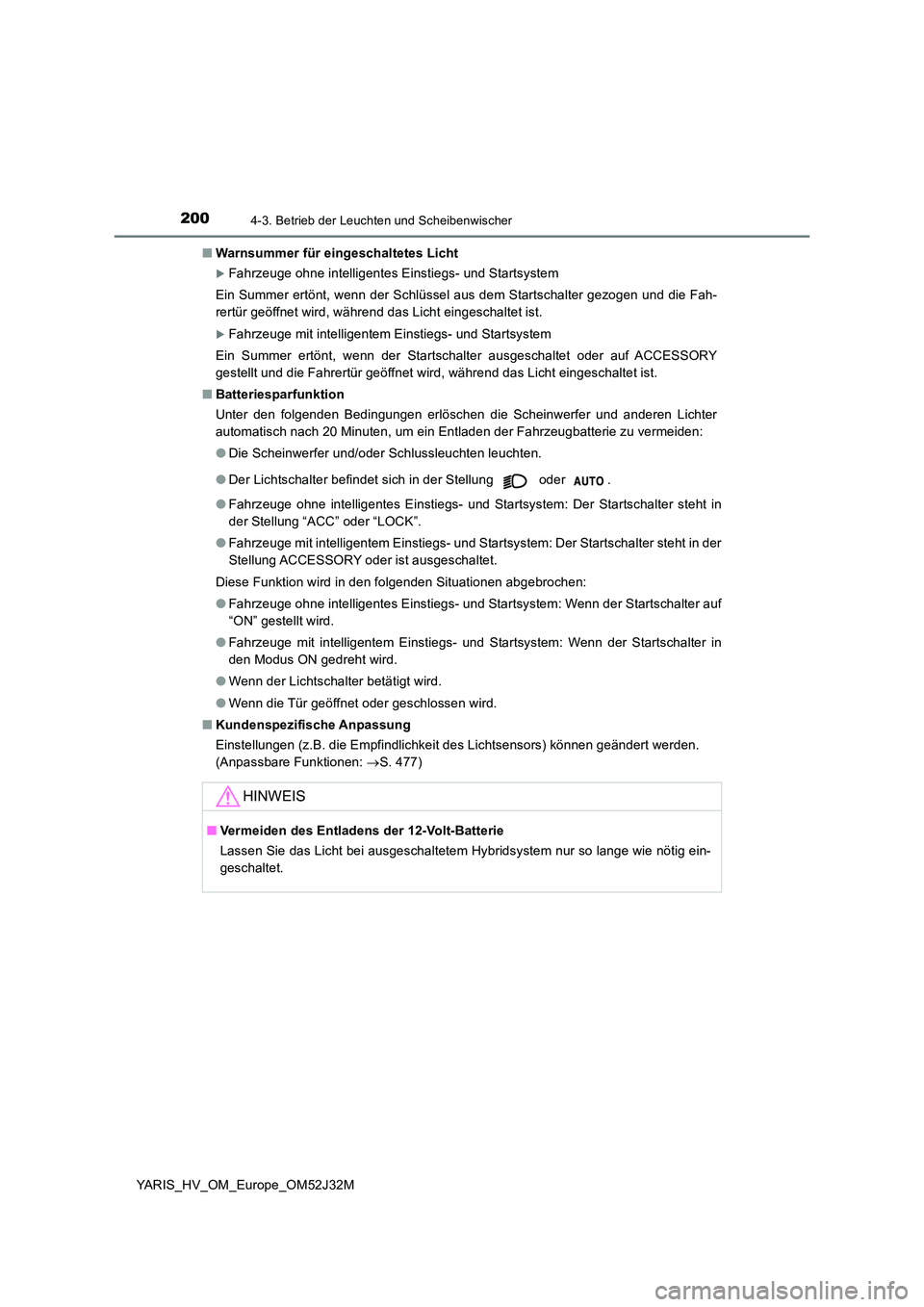

■ Warnsummer für eingeschaltetes Licht
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Ein Summer ertönt, wenn der Schlüssel aus dem Startschalter gezogen und die Fah-
rertür geöffnet wird, während das Licht eingeschaltet ist.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Ein Summer ertönt, wenn der Startschalter ausgeschaltet oder auf ACCESSORY
gestellt und die Fahrertür geöffnet wird, während das Licht eingeschaltet ist.
■ Batteriesparfunktion
Unter den folgenden Bedingungen erlöschen die Scheinwerfer und anderen Lichter
automatisch nach 20 Minuten, um ein Entladen der Fahrzeugbatterie zu vermeiden:
● Die Scheinwerfer und/oder Schlussleuchten leuchten.
● Der Lichtschalter befindet sich in der Stellung oder .
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Der Startschalter steht in
der Stellung “ACC” oder “LOCK”.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Der Startschalter steht in der
Stellung ACCESSORY oder ist ausgeschaltet.
Diese Funktion wird in den folgenden Situationen abgebrochen:
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Wenn der Startschalter auf
“ON” gestellt wird.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Wenn der Startschalter in
den Modus ON gedreht wird.
● Wenn der Lichtschalter betätigt wird.
● Wenn die Tür geöffnet oder geschlossen wird.
■ Kundenspezifische Anpassung
Einstellungen (z.B. die Empfindlichkeit des Lichtsensors) können geändert werden.
(Anpassbare Funktionen: S. 477)
HINWEIS
■Vermeiden des Entladens der 12-Volt-Batterie
Lassen Sie das Licht bei ausgeschaltetem Hybridsystem nur so lange wie nötig ein-
geschaltet.
