TOYOTA YARIS HYBRID 2017 Betriebsanleitungen (in German)

2314-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J32M

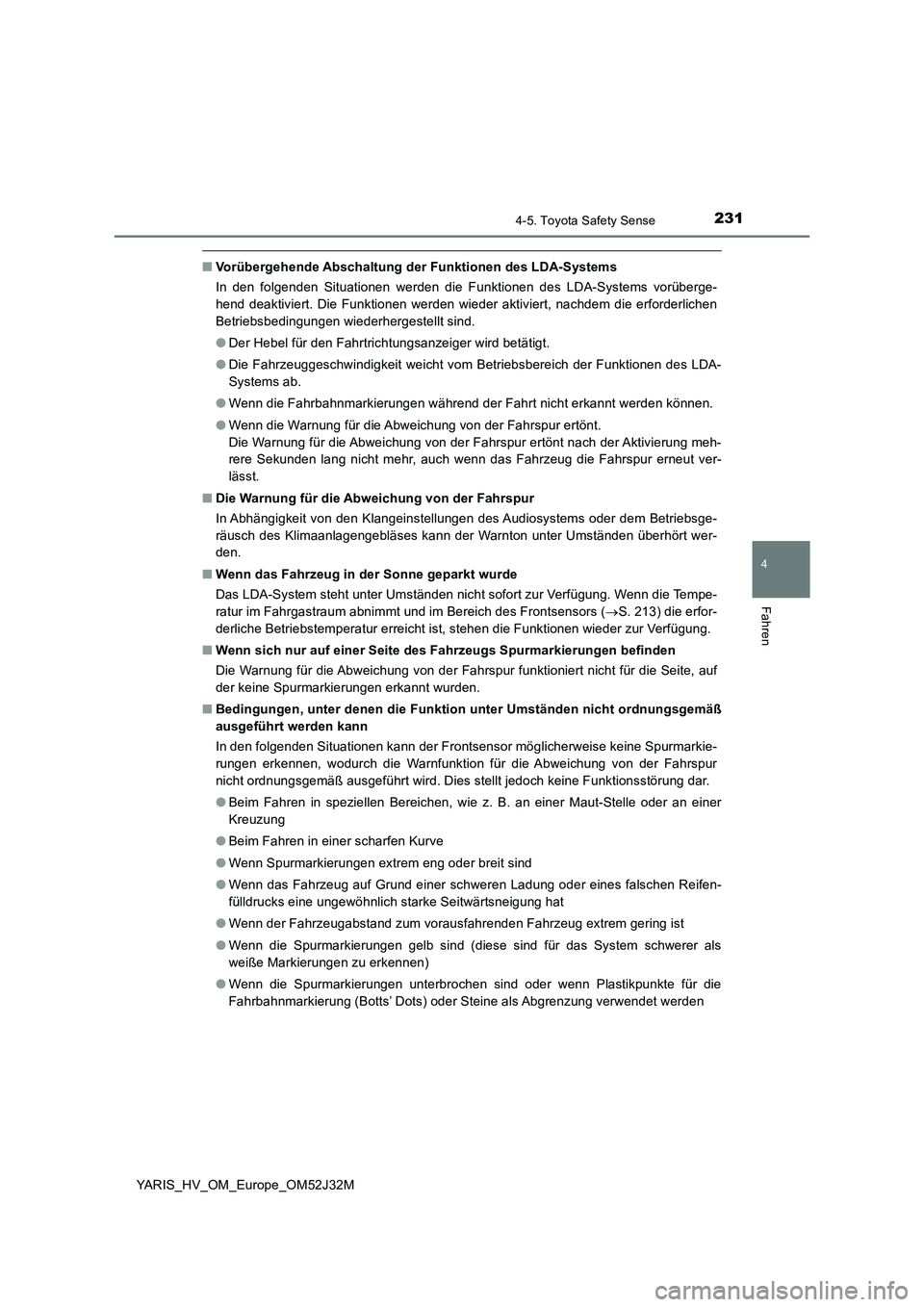

■Vorübergehende Abschaltung der Funktionen des LDA-Systems
In den folgenden Situationen werden die Funktionen des LDA-Systems vorüberge-
hend deaktiviert. Die Funktionen werden wieder aktiviert, nachdem die erforderlichen
Betriebsbedingungen wiederhergestellt sind.
● Der Hebel für den Fahrtrichtungsanzeiger wird betätigt.
● Die Fahrzeuggeschwindigkeit weicht vom Betriebsbereich der Funktionen des LDA-
Systems ab.
● Wenn die Fahrbahnmarkierungen während der Fahrt nicht erkannt werden können.
● Wenn die Warnung für die Abweichung von der Fahrspur ertönt.
Die Warnung für die Abweichung von der Fahrspur ertönt nach der Aktivierung meh-
rere Sekunden lang nicht mehr, auch wenn das Fahrzeug die Fahrspur erneut ver-
lässt.
■ Die Warnung für die Abweichung von der Fahrspur
In Abhängigkeit von den Klangeinstellungen des Audiosystems oder dem Betriebsge-
räusch des Klimaanlagengebläses kann der Warnton unter Umständen überhört wer-
den.
■ Wenn das Fahrzeug in der Sonne geparkt wurde
Das LDA-System steht unter Umständen nicht sofort zur Verfügung. Wenn die Tempe-
ratur im Fahrgastraum abnimmt und im Bereich des Frontsensors ( S. 213) die erfor-
derliche Betriebstemperatur erreicht ist, stehen die Funktionen wieder zur Verfügung.
■ Wenn sich nur auf einer Seite des Fahrzeugs Spurmarkierungen befinden
Die Warnung für die Abweichung von der Fahrspur funktioniert nicht für die Seite, auf
der keine Spurmarkierungen erkannt wurden.
■ Bedingungen, unter denen die Funktion unter Umständen nicht ordnungsgemäß
ausgeführt werden kann
In den folgenden Situationen kann der Frontsensor möglicherweise keine Spurmarkie-
rungen erkennen, wodurch die Warnfunktion für die Abweichung von der Fahrspur
nicht ordnungsgemäß ausgeführt wird. Dies stellt jedoch keine Funktionsstörung dar.
● Beim Fahren in speziellen Bereichen, wie z. B. an einer Maut-Stelle oder an einer
Kreuzung
● Beim Fahren in einer scharfen Kurve
● Wenn Spurmarkierungen extrem eng oder breit sind
● Wenn das Fahrzeug auf Grund einer schweren Ladung oder eines falschen Reifen-
fülldrucks eine ungewöhnlich starke Seitwärtsneigung hat
● Wenn der Fahrzeugabstand zum vorausfahrenden Fahrzeug extrem gering ist
● Wenn die Spurmarkierungen gelb sind (diese sind für das System schwerer als
weiße Markierungen zu erkennen)
● Wenn die Spurmarkierungen unterbrochen sind oder wenn Plastikpunkte für die
Fahrbahnmarkierung (Botts’ Dots) oder Steine als Abgrenzung verwendet werden

2324-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J32M

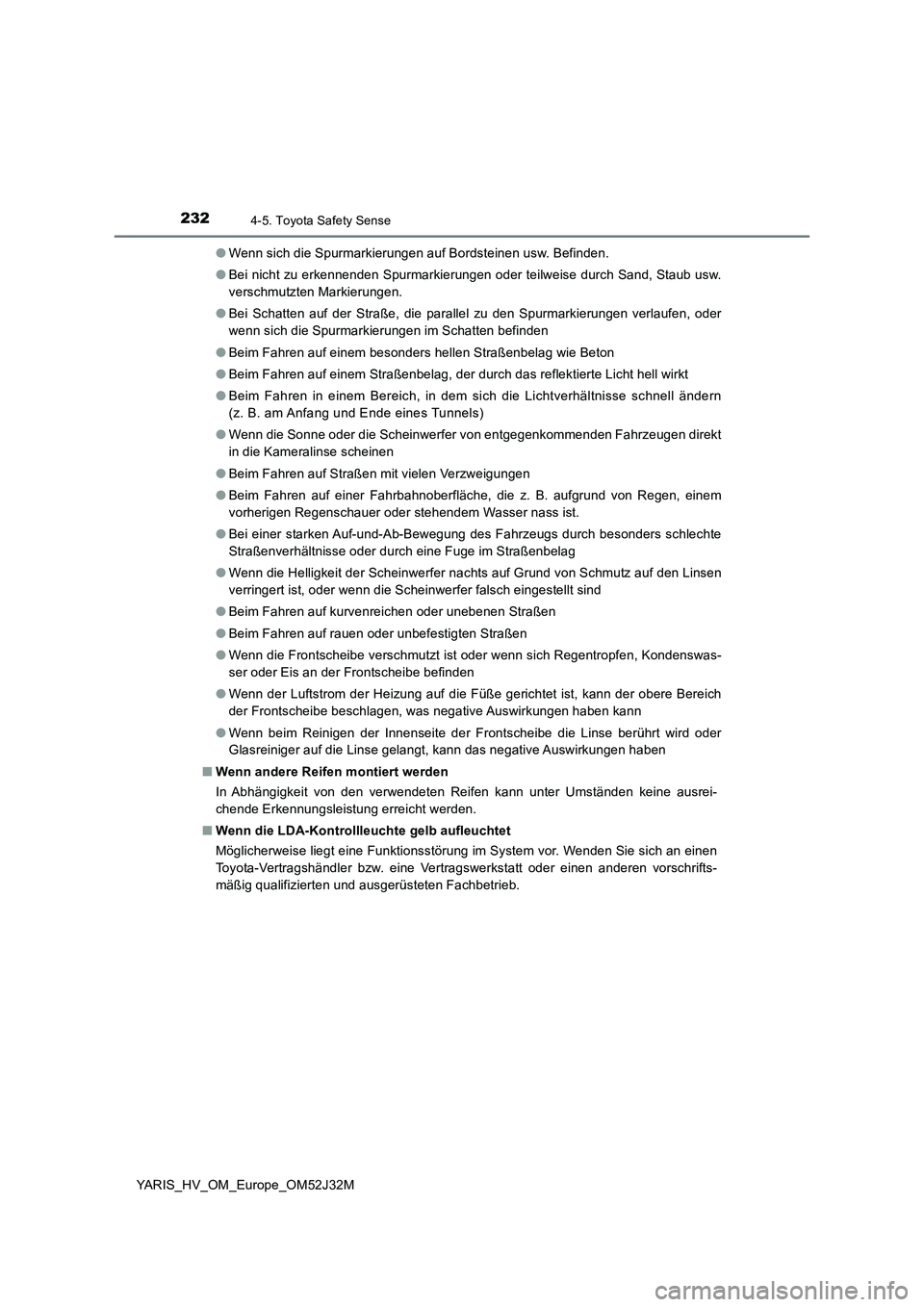

● Wenn sich die Spurmarkierungen auf Bordsteinen usw. Befinden.
● Bei nicht zu erkennenden Spurmarkierungen oder teilweise durch Sand, Staub usw.
verschmutzten Markierungen.
● Bei Schatten auf der Straße, die parallel zu den Spurmarkierungen verlaufen, oder
wenn sich die Spurmarkierungen im Schatten befinden
● Beim Fahren auf einem besonders hellen Straßenbelag wie Beton
● Beim Fahren auf einem Straßenbelag, der durch das reflektierte Licht hell wirkt
● Beim Fahren in einem Bereich, in dem sich die Lichtverhältnisse schnell ändern
(z. B. am Anfang und Ende eines Tunnels)
● Wenn die Sonne oder die Scheinwerfer von entgegenkommenden Fahrzeugen direkt
in die Kameralinse scheinen
● Beim Fahren auf Straßen mit vielen Verzweigungen
● Beim Fahren auf einer Fahrbahnoberfläche, die z. B. aufgrund von Regen, einem
vorherigen Regenschauer oder stehendem Wasser nass ist.
● Bei einer starken Auf-und-Ab-Bewegung des Fahrzeugs durch besonders schlechte
Straßenverhältnisse oder durch eine Fuge im Straßenbelag
● Wenn die Helligkeit der Scheinwerfer nachts auf Grund von Schmutz auf den Linsen
verringert ist, oder wenn die Scheinwerfer falsch eingestellt sind
● Beim Fahren auf kurvenreichen oder unebenen Straßen
● Beim Fahren auf rauen oder unbefestigten Straßen
● Wenn die Frontscheibe verschmutzt ist oder wenn sich Regentropfen, Kondenswas-
ser oder Eis an der Frontscheibe befinden
● Wenn der Luftstrom der Heizung auf die Füße gerichtet ist, kann der obere Bereich
der Frontscheibe beschlagen, was negative Auswirkungen haben kann
● Wenn beim Reinigen der Innenseite der Frontscheibe die Linse berührt wird oder
Glasreiniger auf die Linse gelangt, kann das negative Auswirkungen haben
■ Wenn andere Reifen montiert werden
In Abhängigkeit von den verwendeten Reifen kann unter Umständen keine ausrei-
chende Erkennungsleistung erreicht werden.
■ Wenn die LDA-Kontrollleuchte gelb aufleuchtet
Möglicherweise liegt eine Funktionsstörung im System vor. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.

2334-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J32M

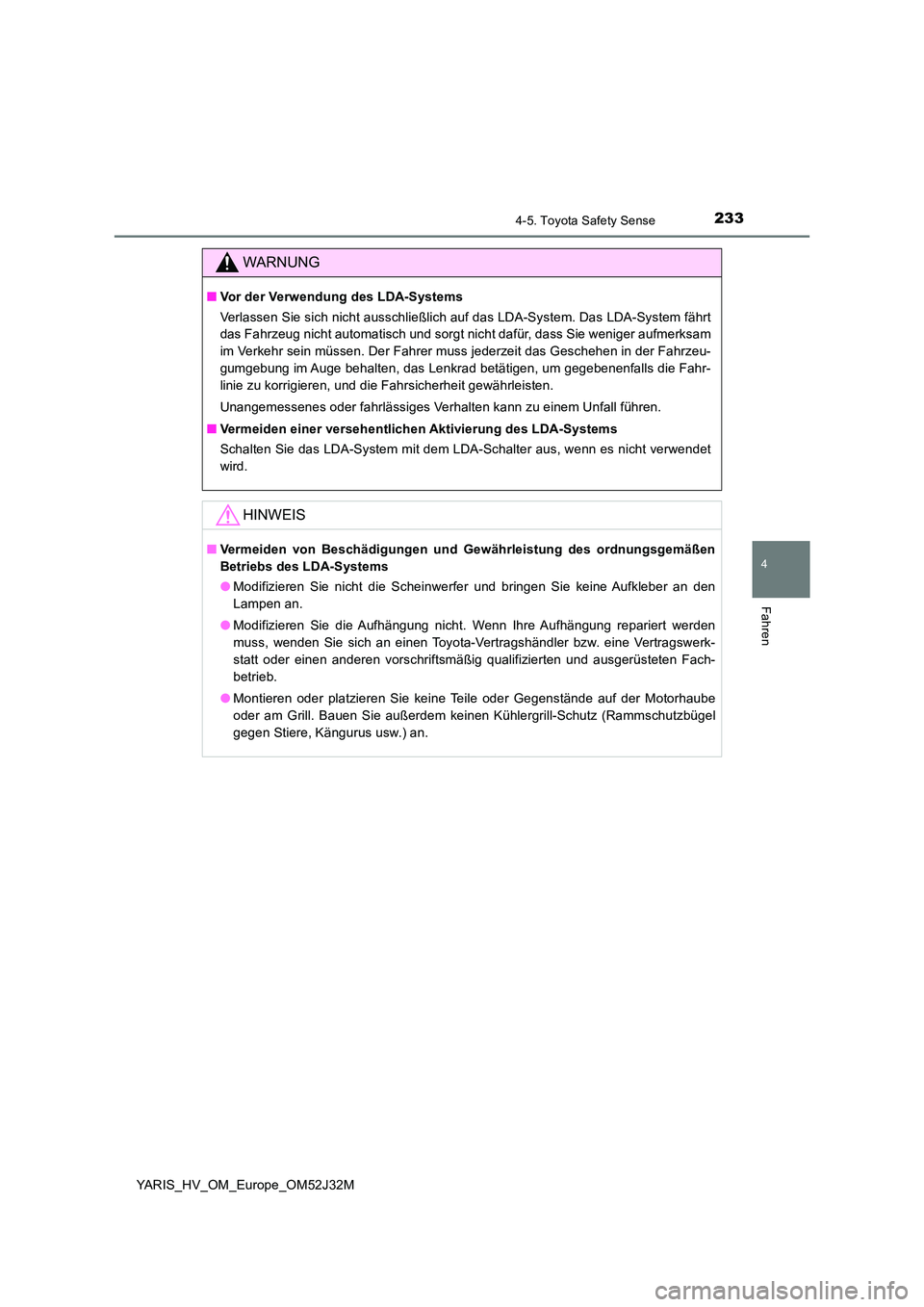

WARNUNG
■Vor der Verwendung des LDA-Systems
Verlassen Sie sich nicht ausschließlich auf das LDA-System. Das LDA-System fährt
das Fahrzeug nicht automatisch und sorgt nicht dafür, dass Sie weniger aufmerksam
im Verkehr sein müssen. Der Fahrer muss jederzeit das Geschehen in der Fahrzeu-
gumgebung im Auge behalten, das Lenkrad betätigen, um gegebenenfalls die Fahr-
linie zu korrigieren, und die Fahrsicherheit gewährleisten.
Unangemessenes oder fahrlässiges Verhalten kann zu einem Unfall führen.
■ Vermeiden einer versehentlichen Aktivierung des LDA-Systems
Schalten Sie das LDA-System mit dem LDA-Schalter aus, wenn es nicht verwendet
wird.
HINWEIS
■ Vermeiden von Beschädigungen und Gewährleistung des ordnungsgemäßen
Betriebs des LDA-Systems
● Modifizieren Sie nicht die Scheinwerfer und bringen Sie keine Aufkleber an den
Lampen an.
● Modifizieren Sie die Aufhängung nicht. Wenn Ihre Aufhängung repariert werden
muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb.
● Montieren oder platzieren Sie keine Teile oder Gegenstände auf der Motorhaube
oder am Grill. Bauen Sie außerdem keinen Kühlergrill-Schutz (Rammschutzbügel
gegen Stiere, Kängurus usw.) an.

2344-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J32M

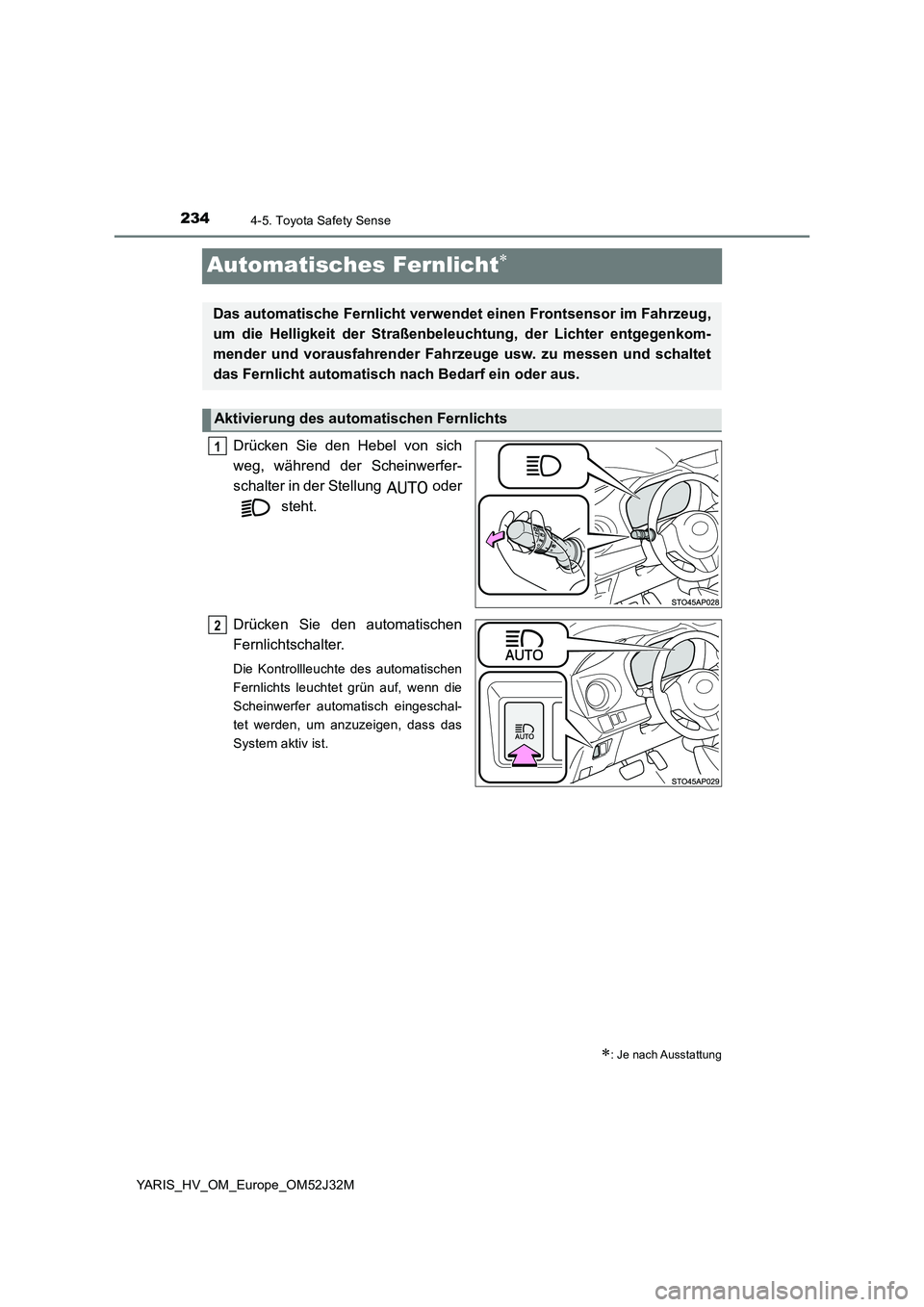

Automatisches Fernlicht
Drücken Sie den Hebel von sich
weg, während der Scheinwerfer-
schalter in der Stellung oder
steht.
Drücken Sie den automatischen
Fernlichtschalter.
Die Kontrollleuchte des automatischen
Fernlichts leuchtet grün auf, wenn die
Scheinwerfer automatisch eingeschal-
tet werden, um anzuzeigen, dass das
System aktiv ist.
: Je nach Ausstattung
Das automatische Fernlicht verwendet einen Frontsensor im Fahrzeug,
um die Helligkeit der Straßenbeleuchtung, der Lichter entgegenkom-
mender und vorausfahrender Fahrzeuge usw. zu messen und schaltet
das Fernlicht automatisch nach Bedarf ein oder aus.
Aktivierung des automatischen Fernlichts
1
2

2354-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J32M

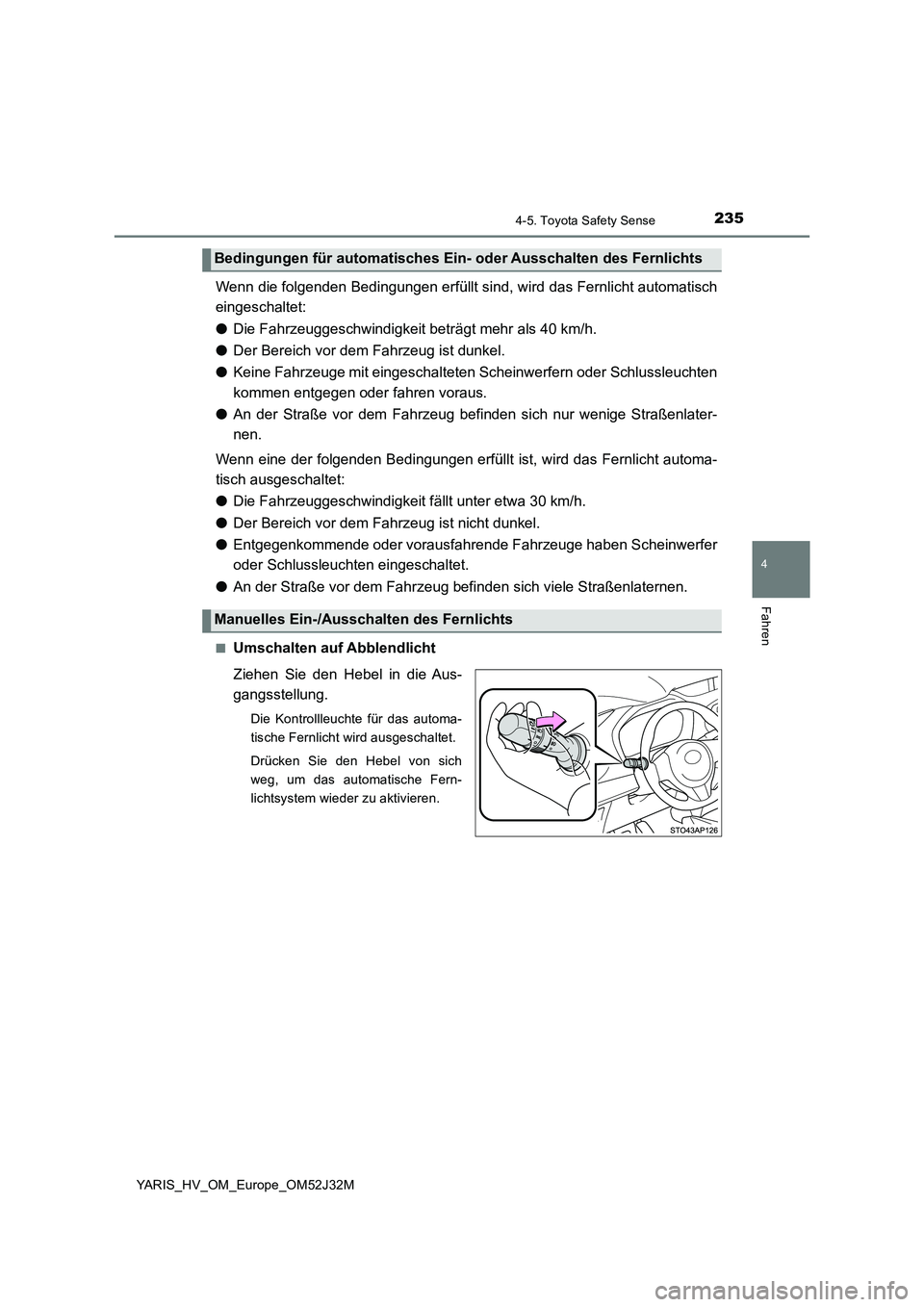

Wenn die folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch
eingeschaltet:
● Die Fahrzeuggeschwindigkeit beträgt mehr als 40 km/h.
● Der Bereich vor dem Fahrzeug ist dunkel.
● Keine Fahrzeuge mit eingeschalteten Scheinwerfern oder Schlussleuchten
kommen entgegen oder fahren voraus.
● An der Straße vor dem Fahrzeug befinden sich nur wenige Straßenlater-
nen.
Wenn eine der folgenden Bedingungen erfüllt ist, wird das Fernlicht automa-
tisch ausgeschaltet:
● Die Fahrzeuggeschwindigkeit fällt unter etwa 30 km/h.
● Der Bereich vor dem Fahrzeug ist nicht dunkel.
● Entgegenkommende oder vorausfahrende Fahrzeuge haben Scheinwerfer
oder Schlussleuchten eingeschaltet.
● An der Straße vor dem Fahrzeug befinden sich viele Straßenlaternen.
■Umschalten auf Abblendlicht
Ziehen Sie den Hebel in die Aus-
gangsstellung.
Die Kontrollleuchte für das automa-
tische Fernlicht wird ausgeschaltet.
Drücken Sie den Hebel von sich
weg, um das automatische Fern-
lichtsystem wieder zu aktivieren.
Bedingungen für automatisches Ein- oder Ausschalten des Fernlichts
Manuelles Ein-/Ausschalten des Fernlichts

2364-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J32M

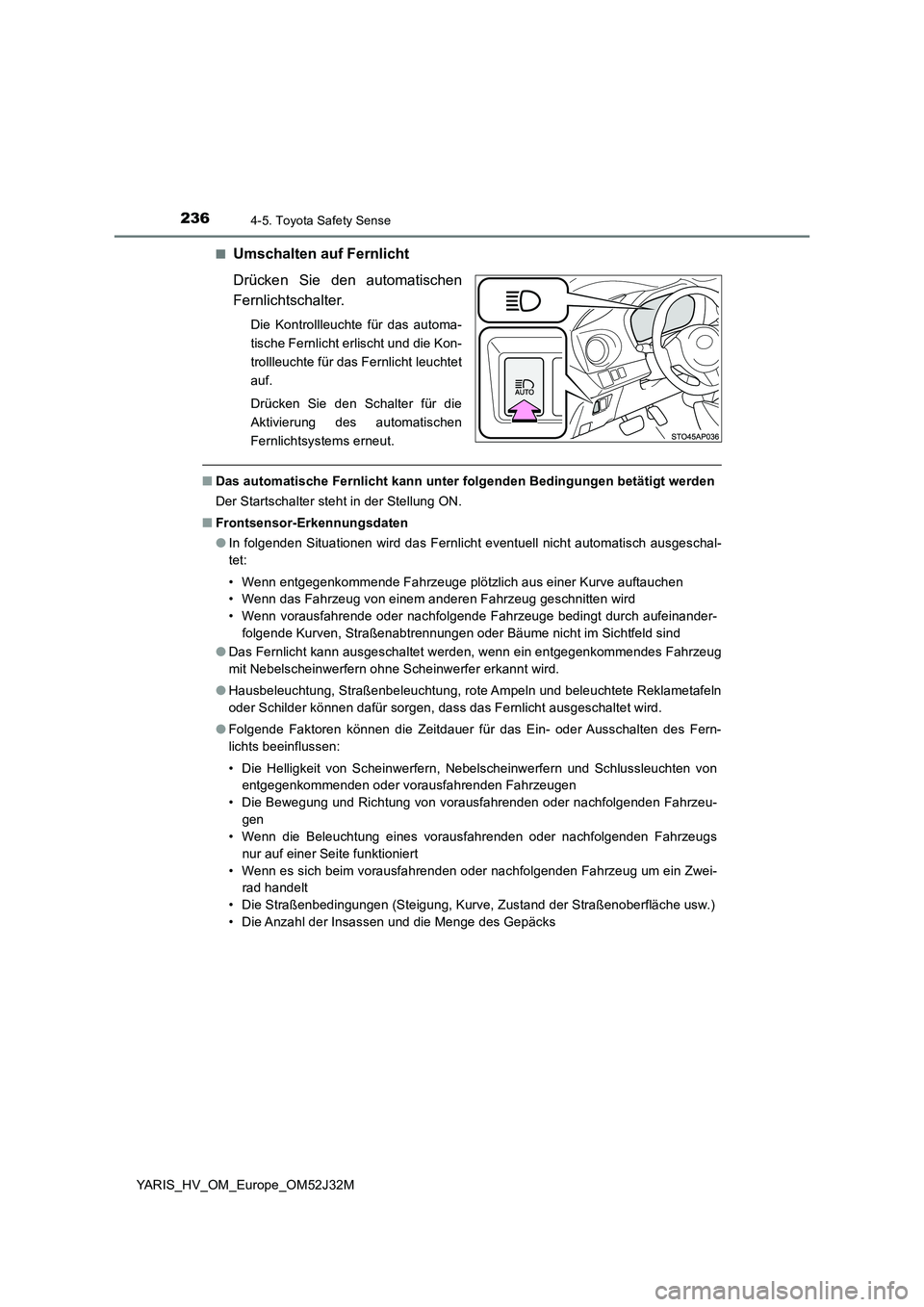

■Umschalten auf Fernlicht
Drücken Sie den automatischen
Fernlichtschalter.
Die Kontrollleuchte für das automa-
tische Fernlicht erlischt und die Kon-
trollleuchte für das Fernlicht leuchtet
auf.
Drücken Sie den Schalter für die
Aktivierung des automatischen
Fernlichtsystems erneut.
■ Das automatische Fernlicht kann unter folgenden Bedingungen betätigt werden
Der Startschalter steht in der Stellung ON.
■ Frontsensor-Erkennungsdaten
● In folgenden Situationen wird das Fernlicht eventuell nicht automatisch ausgeschal-
tet:
• Wenn entgegenkommende Fahrzeuge plötzlich aus einer Kurve auftauchen
• Wenn das Fahrzeug von einem anderen Fahrzeug geschnitten wird
• Wenn vorausfahrende oder nachfolgende Fahrzeuge bedingt durch aufeinander-
folgende Kurven, Straßenabtrennungen oder Bäume nicht im Sichtfeld sind
● Das Fernlicht kann ausgeschaltet werden, wenn ein entgegenkommendes Fahrzeug
mit Nebelscheinwerfern ohne Scheinwerfer erkannt wird.
● Hausbeleuchtung, Straßenbeleuchtung, rote Ampeln und beleuchtete Reklametafeln
oder Schilder können dafür sorgen, dass das Fernlicht ausgeschaltet wird.
● Folgende Faktoren können die Zeitdauer für das Ein- oder Ausschalten des Fern-
lichts beeinflussen:
• Die Helligkeit von Scheinwerfern, Nebelscheinwerfern und Schlussleuchten von
entgegenkommenden oder vorausfahrenden Fahrzeugen
• Die Bewegung und Richtung von vorausfahrenden oder nachfolgenden Fahrzeu-
gen
• Wenn die Beleuchtung eines vorausfahrenden oder nachfolgenden Fahrzeugs
nur auf einer Seite funktioniert
• Wenn es sich beim vorausfahrenden oder nachfolgenden Fahrzeug um ein Zwei-
rad handelt
• Die Straßenbedingungen (Steigung, Kurve, Zustand der Straßenoberfläche usw.)
• Die Anzahl der Insassen und die Menge des Gepäcks

2374-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52J32M

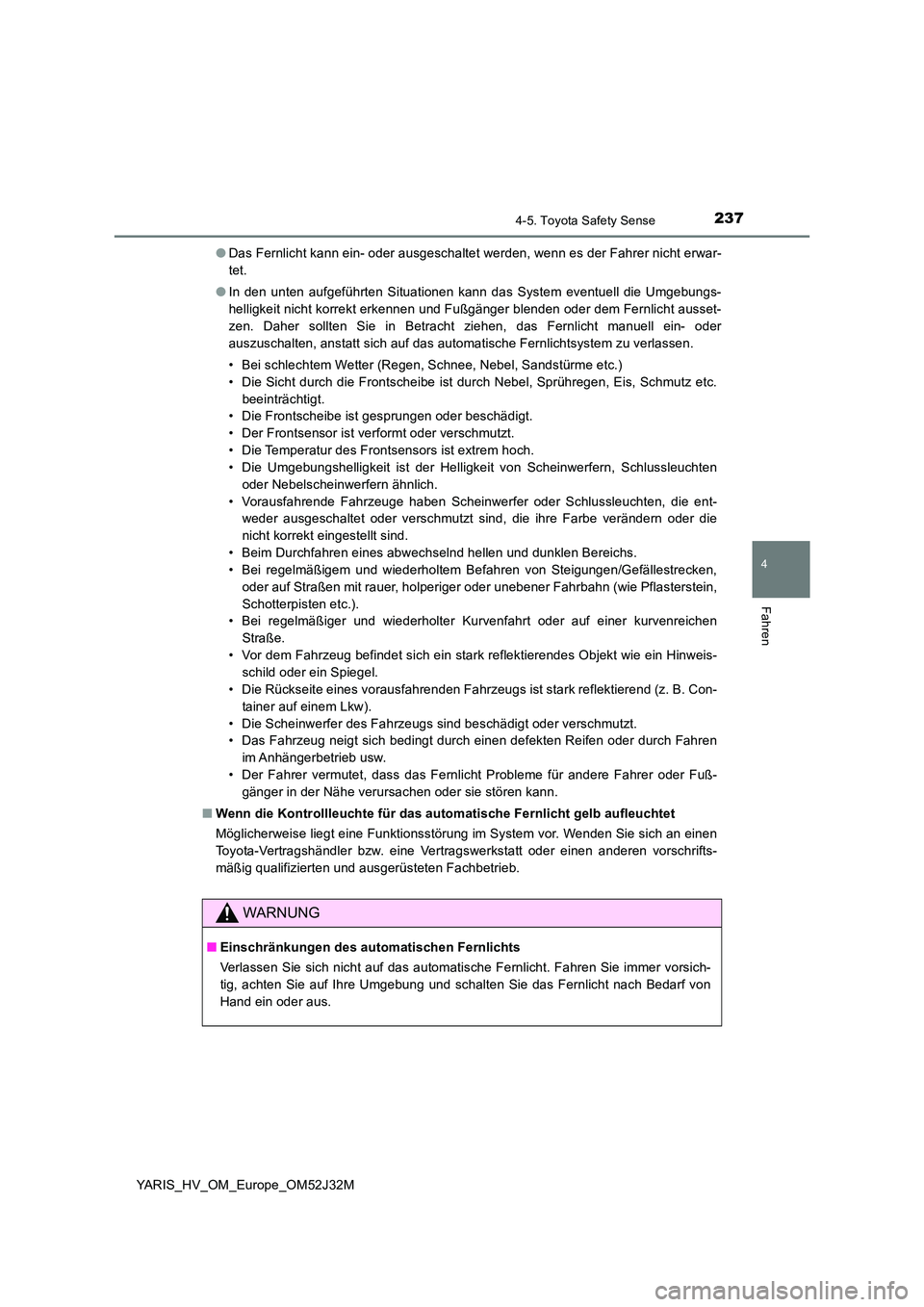

● Das Fernlicht kann ein- oder ausgeschaltet werden, wenn es der Fahrer nicht erwar-
tet.
● In den unten aufgeführten Situationen kann das System eventuell die Umgebungs-
helligkeit nicht korrekt erkennen und Fußgänger blenden oder dem Fernlicht ausset-
zen. Daher sollten Sie in Betracht ziehen, das Fernlicht manuell ein- oder
auszuschalten, anstatt sich auf das automatische Fernlichtsystem zu verlassen.
• Bei schlechtem Wetter (Regen, Schnee, Nebel, Sandstürme etc.)
• Die Sicht durch die Frontscheibe ist durch Nebel, Sprühregen, Eis, Schmutz etc.
beeinträchtigt.
• Die Frontscheibe ist gesprungen oder beschädigt.
• Der Frontsensor ist verformt oder verschmutzt.
• Die Temperatur des Frontsensors ist extrem hoch.
• Die Umgebungshelligkeit ist der Helligkeit von Scheinwerfern, Schlussleuchten
oder Nebelscheinwerfern ähnlich.
• Vorausfahrende Fahrzeuge haben Scheinwerfer oder Schlussleuchten, die ent-
weder ausgeschaltet oder verschmutzt sind, die ihre Farbe verändern oder die
nicht korrekt eingestellt sind.
• Beim Durchfahren eines abwechselnd hellen und dunklen Bereichs.
• Bei regelmäßigem und wiederholtem Befahren von Steigungen/Gefällestrecken,
oder auf Straßen mit rauer, holperiger oder unebener Fahrbahn (wie Pflasterstein,
Schotterpisten etc.).
• Bei regelmäßiger und wiederholter Kurvenfahrt oder auf einer kurvenreichen
Straße.
• Vor dem Fahrzeug befindet sich ein stark reflektierendes Objekt wie ein Hinweis-
schild oder ein Spiegel.
• Die Rückseite eines vorausfahrenden Fahrzeugs ist stark reflektierend (z. B. Con-
tainer auf einem Lkw).
• Die Scheinwerfer des Fahrzeugs sind beschädigt oder verschmutzt.
• Das Fahrzeug neigt sich bedingt durch einen defekten Reifen oder durch Fahren
im Anhängerbetrieb usw.
• Der Fahrer vermutet, dass das Fernlicht Probleme für andere Fahrer oder Fuß-
gänger in der Nähe verursachen oder sie stören kann.
■ Wenn die Kontrollleuchte für das automatische Fernlicht gelb aufleuchtet
Möglicherweise liegt eine Funktionsstörung im System vor. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
WARNUNG
■ Einschränkungen des automatischen Fernlichts
Verlassen Sie sich nicht auf das automatische Fernlicht. Fahren Sie immer vorsich-
tig, achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht nach Bedarf von
Hand ein oder aus.

2384-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J32M

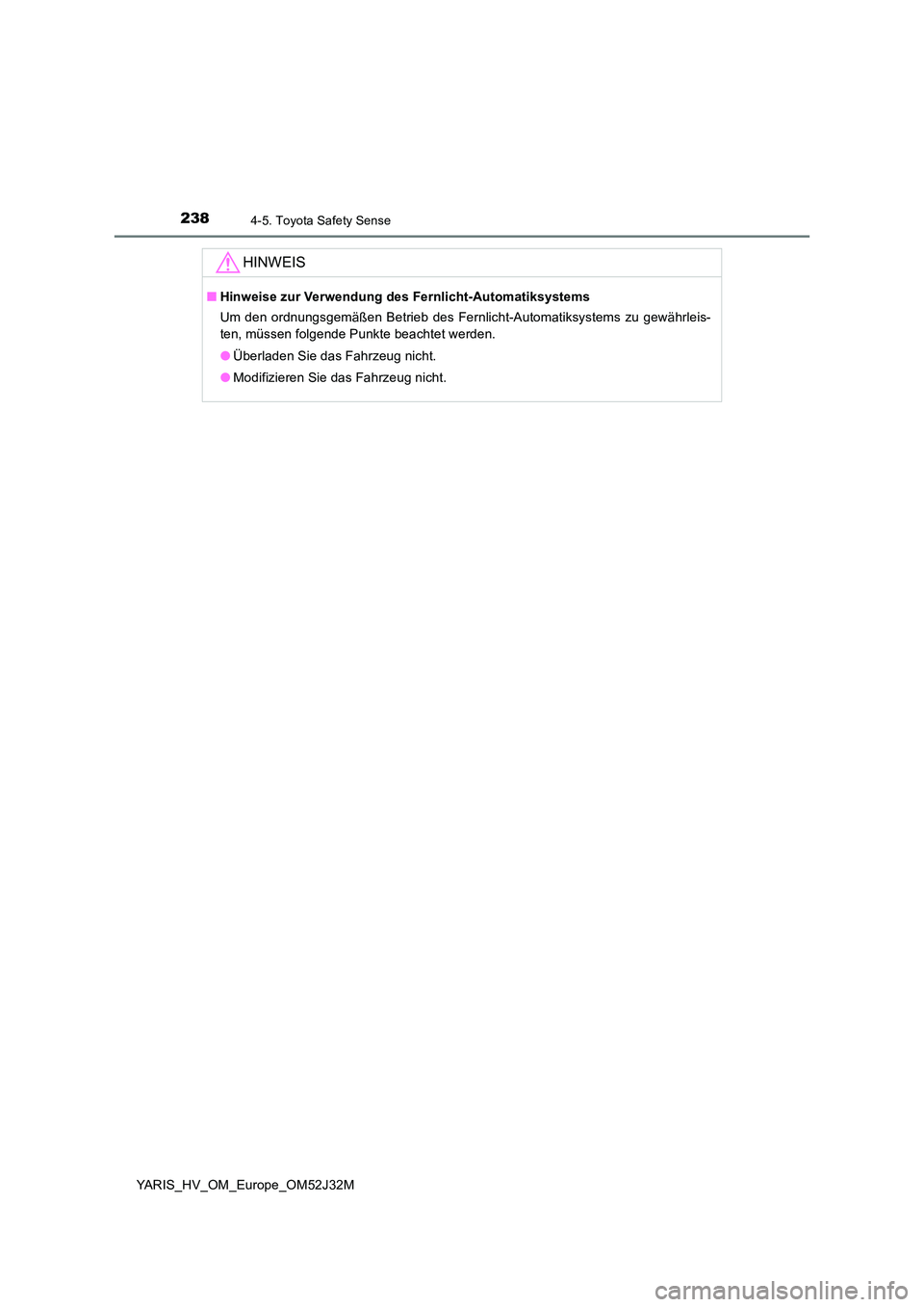

HINWEIS
■Hinweise zur Verwendung des Fernlicht-Automatiksystems
Um den ordnungsgemäßen Betrieb des Fernlicht-Automatiksystems zu gewährleis-
ten, müssen folgende Punkte beachtet werden.
● Überladen Sie das Fahrzeug nicht.
● Modifizieren Sie das Fahrzeug nicht.

239
4
4-6. Verwenden der Fahrunterstützungssysteme
Fahren
YARIS_HV_OM_Europe_OM52J32M

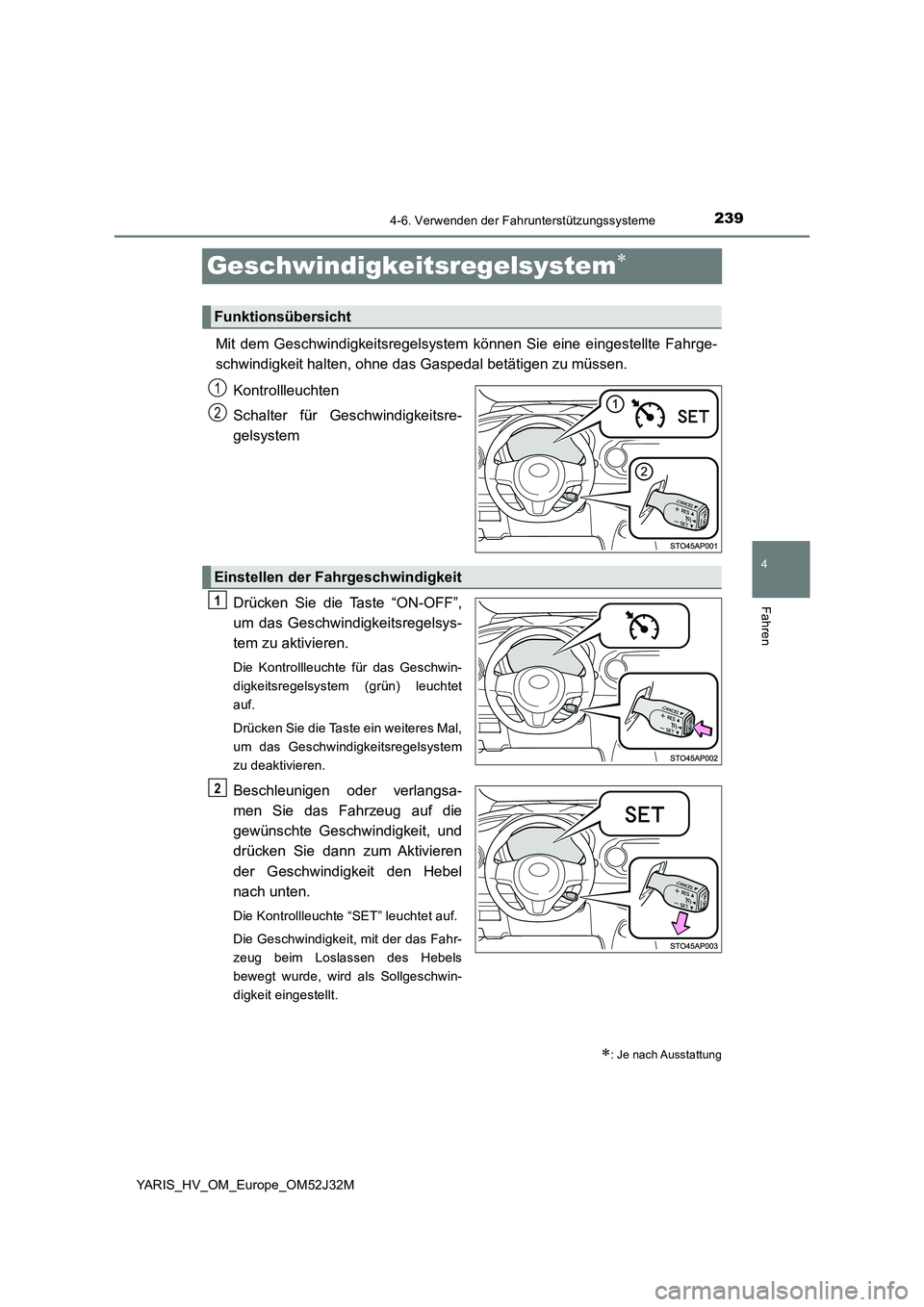

Geschwindigkeitsregelsystem
Mit dem Geschwindigkeitsregelsystem können Sie eine eingestellte Fahrge-
schwindigkeit halten, ohne das Gaspedal betätigen zu müssen.
Kontrollleuchten
Schalter für Geschwindigkeitsre-
gelsystem
Drücken Sie die Taste “ON-OFF”,
um das Geschwindigkeitsregelsys-
tem zu aktivieren.
Die Kontrollleuchte für das Geschwin-
digkeitsregelsystem (grün) leuchtet
auf.
Drücken Sie die Taste ein weiteres Mal,
um das Geschwindigkeitsregelsystem
zu deaktivieren.
Beschleunigen oder verlangsa-
men Sie das Fahrzeug auf die
gewünschte Geschwindigkeit, und
drücken Sie dann zum Aktivieren
der Geschwindigkeit den Hebel
nach unten.
Die Kontrollleuchte “SET” leuchtet auf.
Die Geschwindigkeit, mit der das Fahr-
zeug beim Loslassen des Hebels
bewegt wurde, wird als Sollgeschwin-
digkeit eingestellt.
: Je nach Ausstattung
Funktionsübersicht
1
2
Einstellen der Fahrgeschwindigkeit
1
2

2404-6. Verwenden der Fahrunterstützungssysteme
YARIS_HV_OM_Europe_OM52J32M

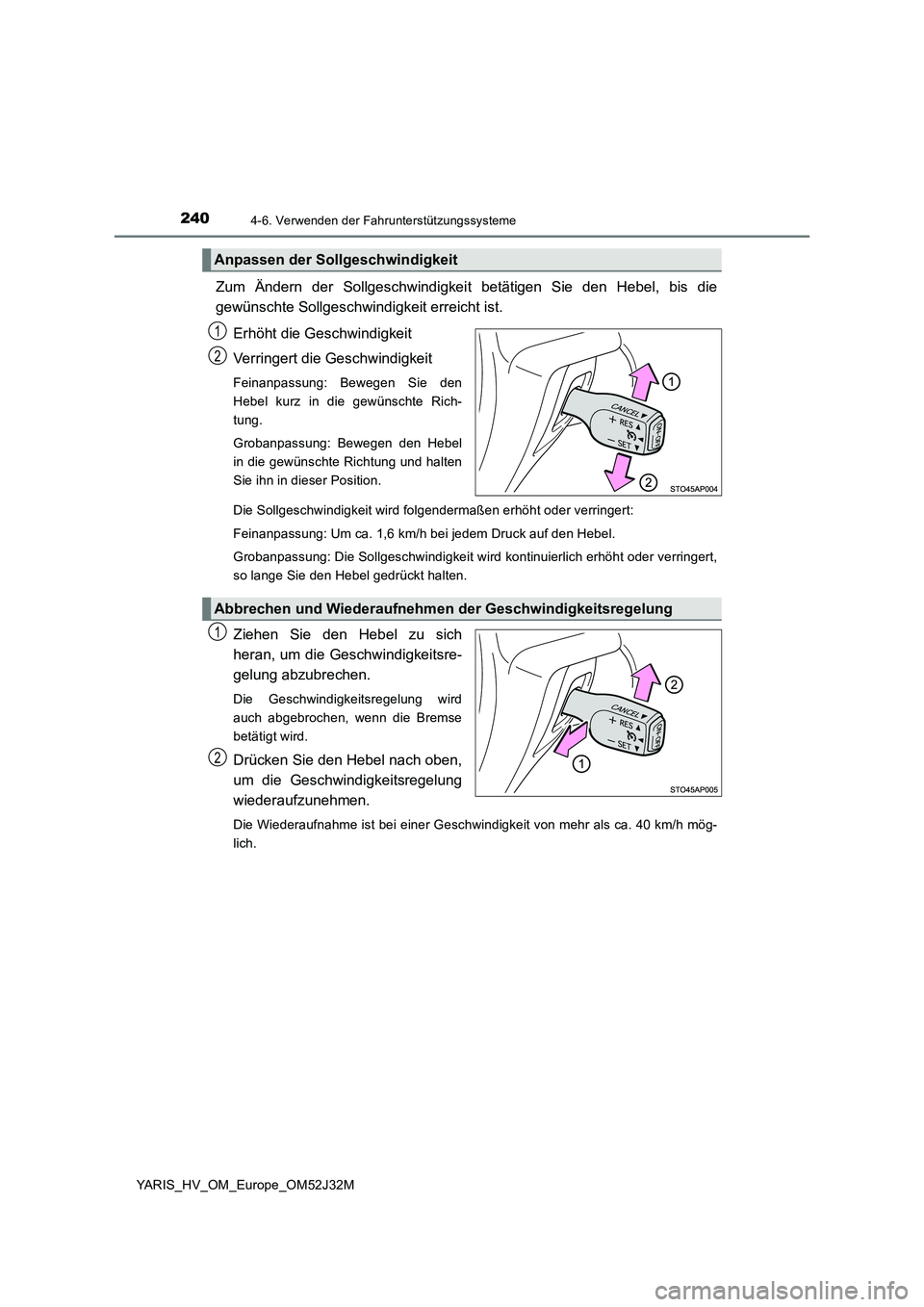

Zum Ändern der Sollgeschwindigkeit betätigen Sie den Hebel, bis die
gewünschte Sollgeschwindigkeit erreicht ist.
Erhöht die Geschwindigkeit
Verringert die Geschwindigkeit
Feinanpassung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobanpassung: Bewegen den Hebel
in die gewünschte Richtung und halten
Sie ihn in dieser Position.
Die Sollgeschwindigkeit wird folgendermaßen erhöht oder verringert:
Feinanpassung: Um ca. 1,6 km/h bei jedem Druck auf den Hebel.
Grobanpassung: Die Sollgeschwindigkeit wird kontinuierlich erhöht oder verringert,
so lange Sie den Hebel gedrückt halten.
Ziehen Sie den Hebel zu sich
heran, um die Geschwindigkeitsre-
gelung abzubrechen.
Die Geschwindigkeitsregelung wird
auch abgebrochen, wenn die Bremse
betätigt wird.
Drücken Sie den Hebel nach oben,
um die Geschwindigkeitsregelung
wiederaufzunehmen.
Die Wiederaufnahme ist bei einer Geschwindigkeit von mehr als ca. 40 km/h mög-
lich.
Anpassen der Sollgeschwindigkeit
1
2
Abbrechen und Wiederaufnehmen der Geschwindigkeitsregelung
1
2
