3417-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE

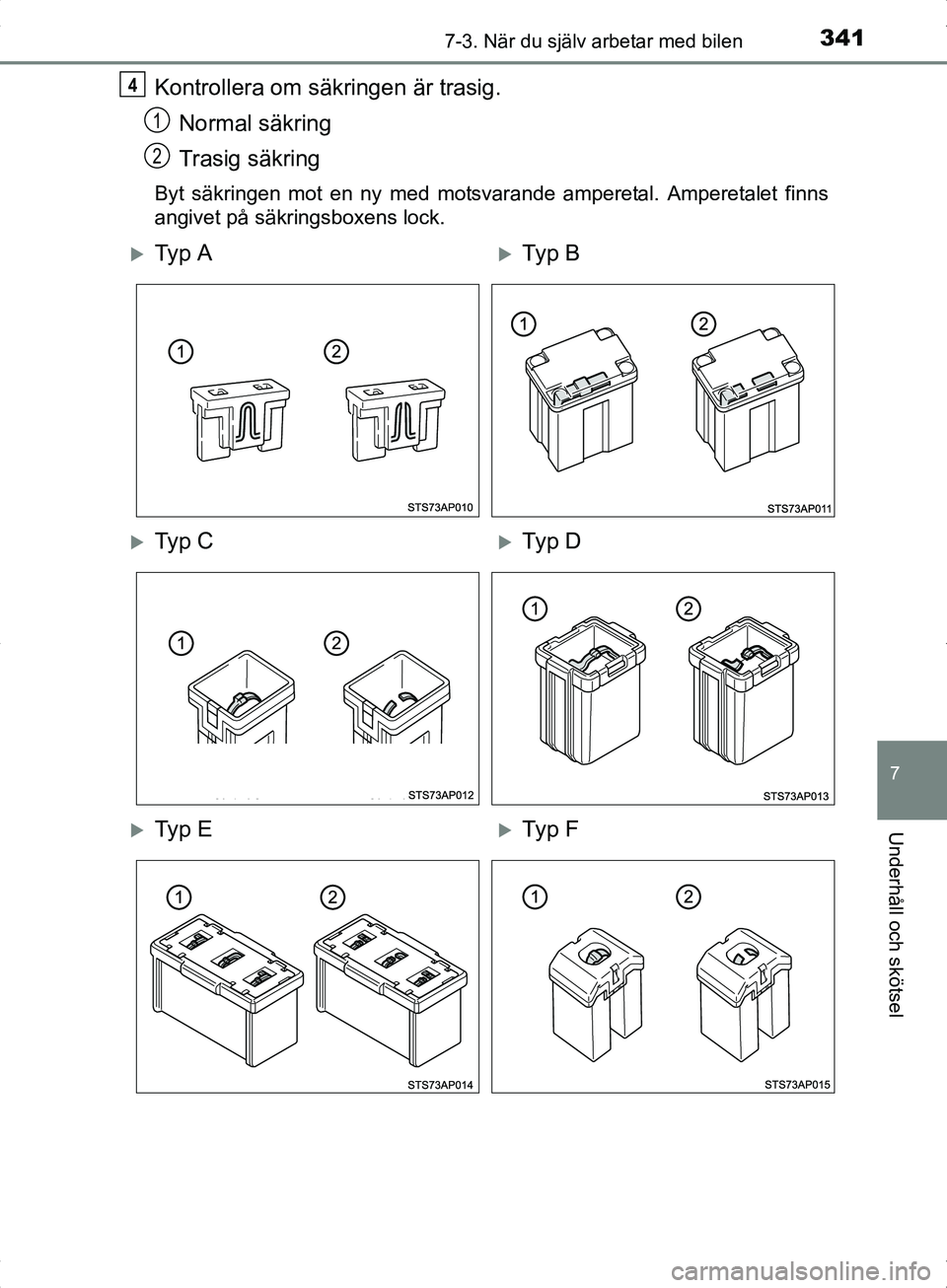

Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Byt säkringen mot en ny med motsvarande amperetal. Amperetalet finns
angivet på säkringsboxens lock.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p ETy p F
OM52J30SE.book Page 341 Friday, October 7, 2016 2:29 PM

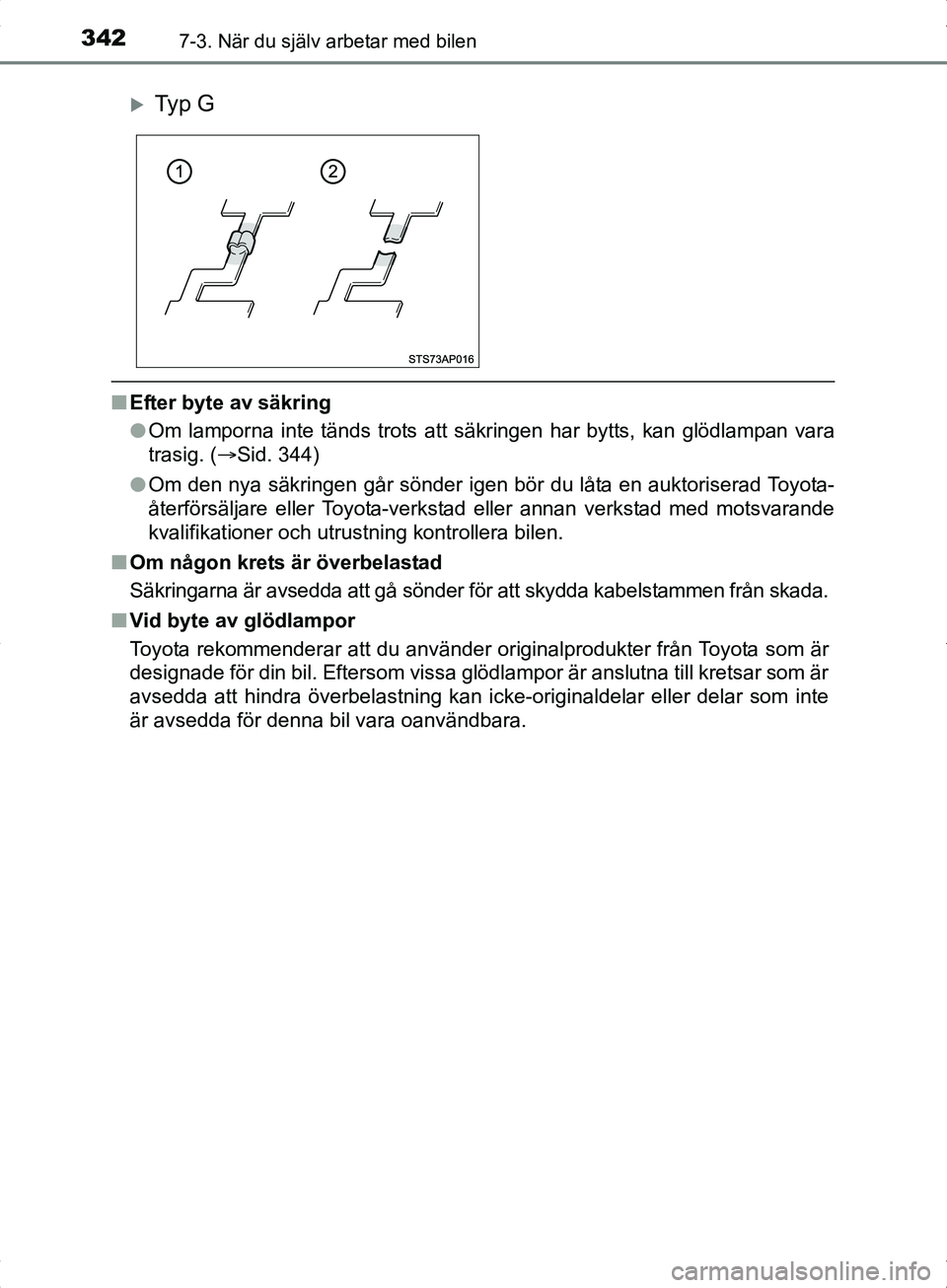

3427-3. När du själv arbetar med bilen
OM52J30SE
nEfter byte av säkring
lOm lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( Sid. 344)
l Om den nya säkringen går sönder igen bör du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödlampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
Ty p G
OM52J30SE.book Page 342 Friday, October 7, 2016 2:29 PM

3437-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE

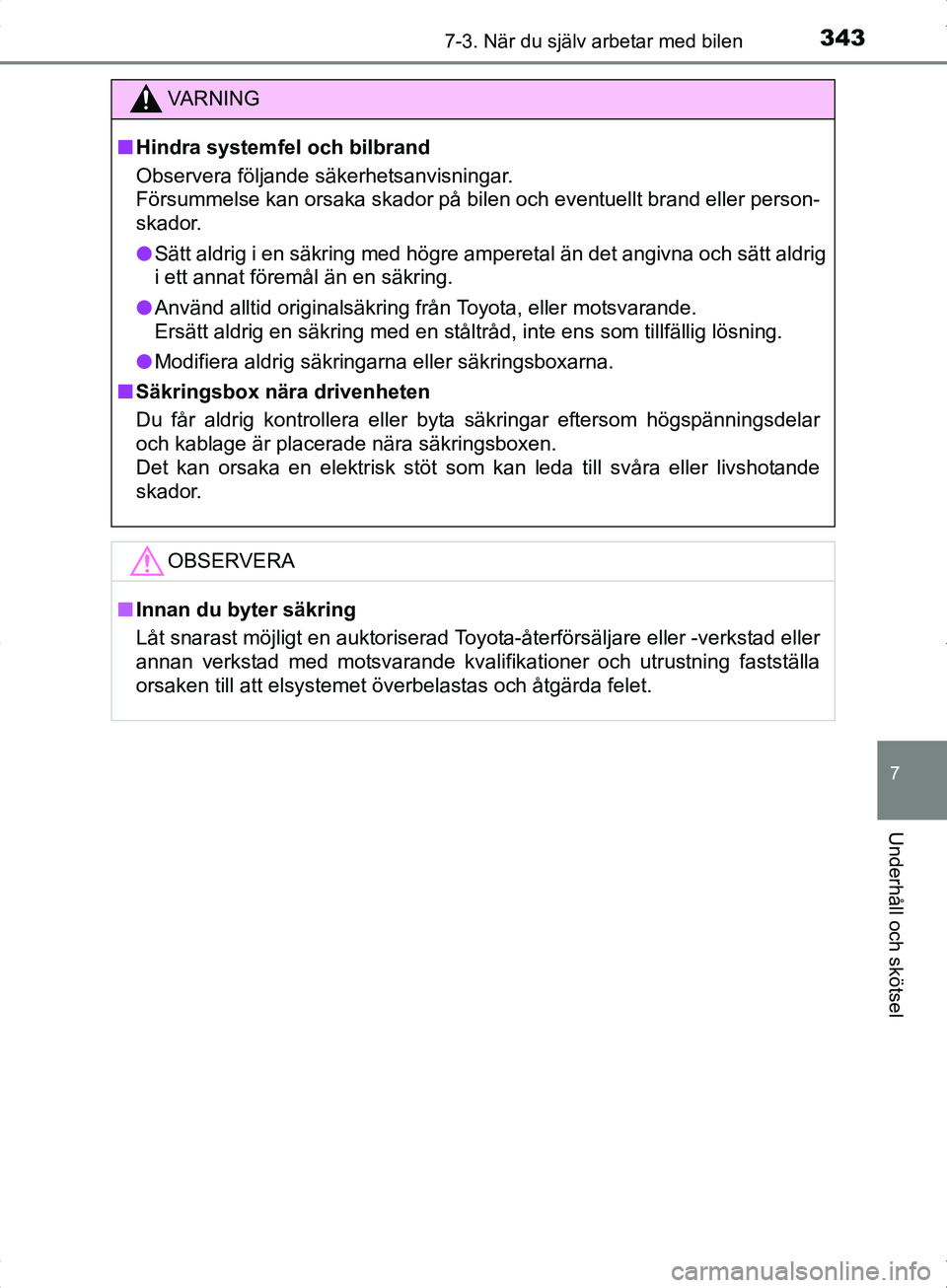

VA R N I N G
nHindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
n Säkringsbox nära drivenheten
Du får aldrig kontrollera eller byta säkringar eftersom högspänningsdelar
och kablage är placerade nära säkringsboxen.
Det kan orsaka en elektrisk stöt som kan leda till svåra eller livshotande
skador.
OBSERVERA
nInnan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning fastställa
orsaken till att elsystemet överbelastas och åtgärda felet.
OM52J30SE.book Page 343 Friday, October 7, 2016 2:29 PM

3447-3. När du själv arbetar med bilen
OM52J30SE

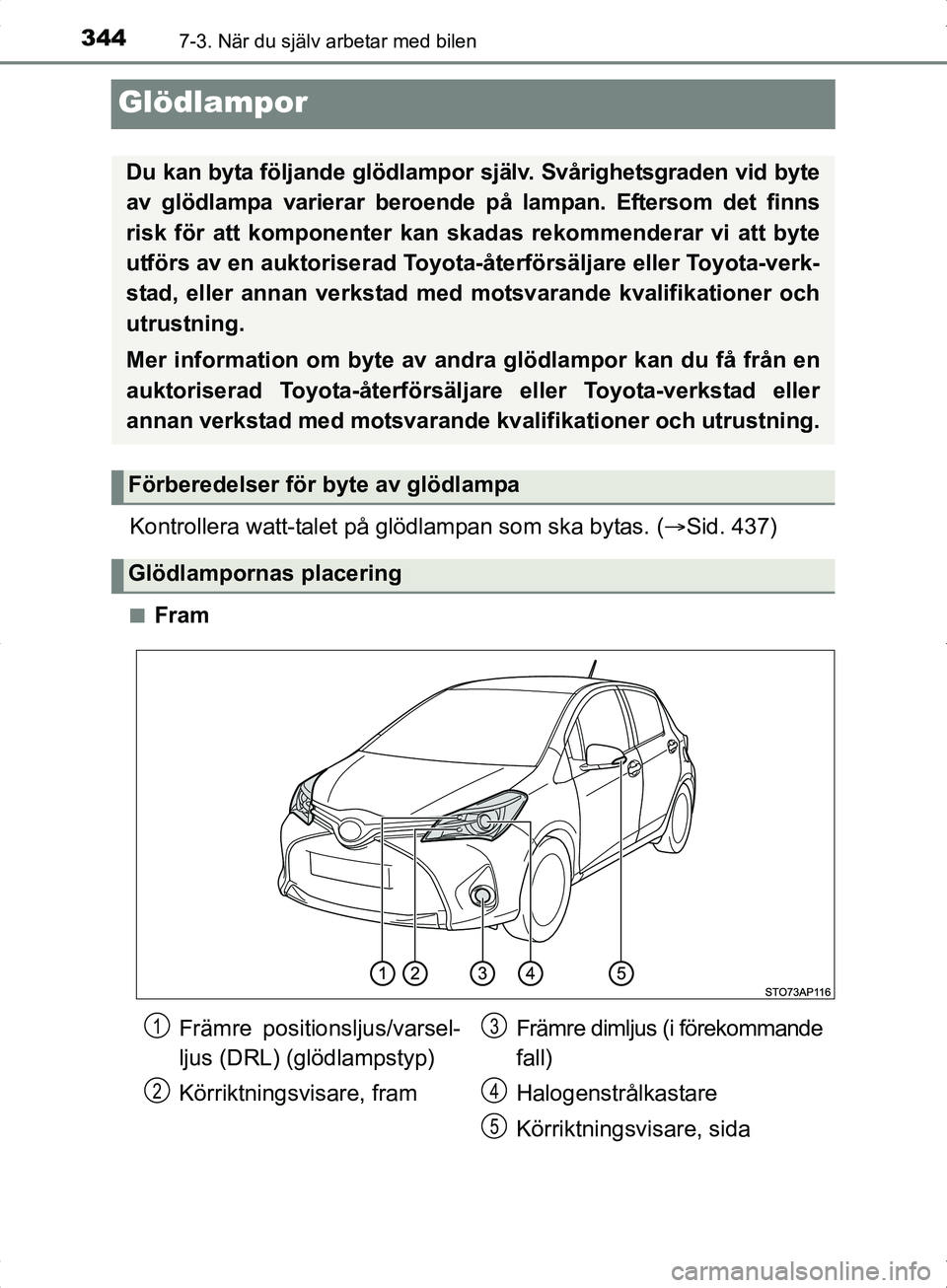

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (Sid. 437)
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid byte
av glödlampa varierar beroende på lampan. Eftersom det finns
risk för att komponenter kan skadas rekommenderar vi att byte
utförs av en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Mer information om byte av a ndra glödlampor kan du få från en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Främre positionsljus/varsel-
ljus (DRL) (glödlampstyp)
Körriktningsvisare, framFrämre dimljus (i förekommande
fall)
Halogenstrålkastare
Körriktningsvisare, sida1
2
3
4
5
OM52J30SE.book Page 344 Friday, October 7, 2016 2:29 PM

3457-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SEn

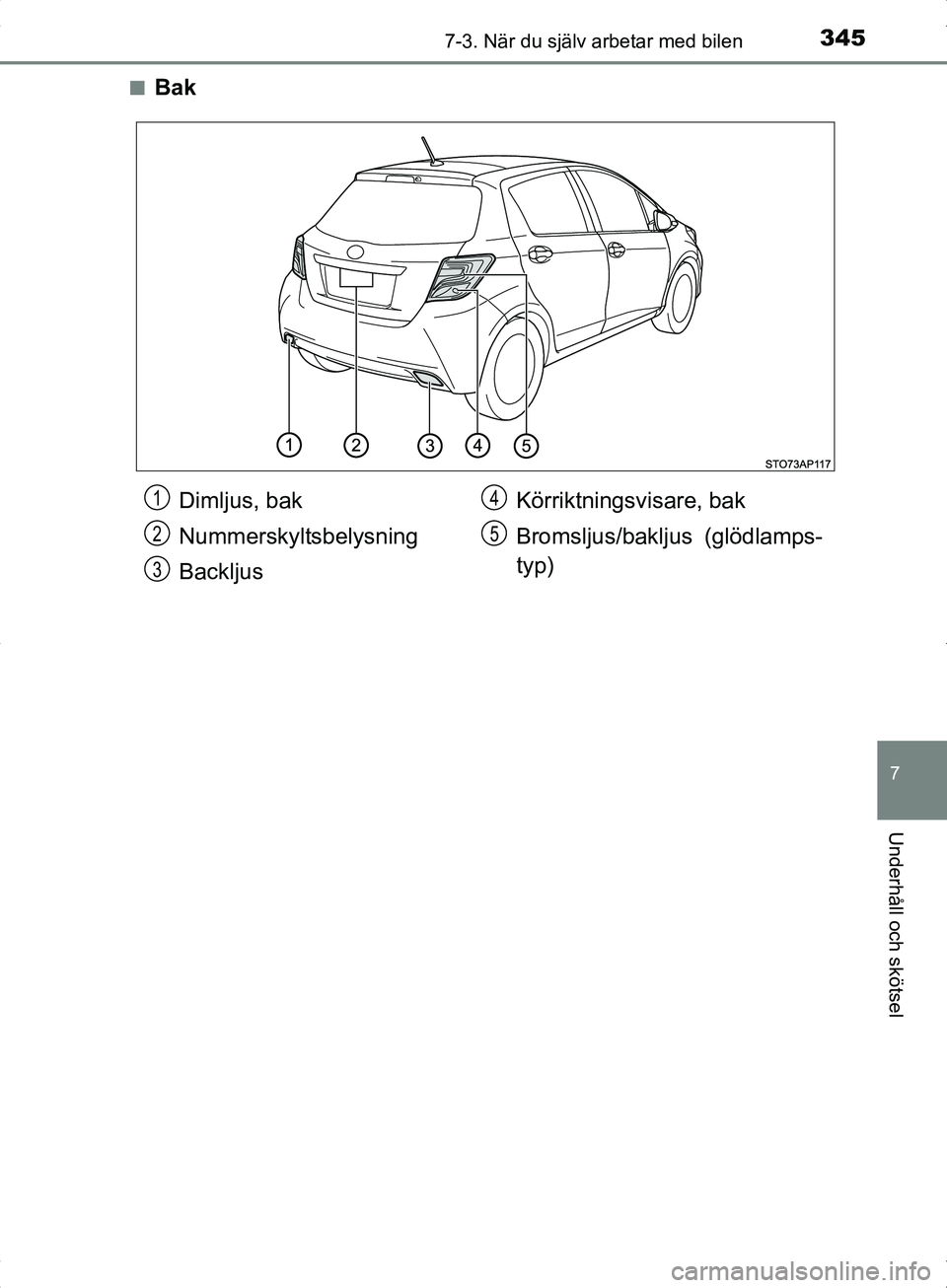

Bak
Dimljus, bak
Nummerskyltsbelysning
Backljus
Körriktningsvisare, bak
Bromsljus/bakljus (glödlamps-
typ)1
2
3
4
5
OM52J30SE.book Page 345 Friday, October 7, 2016 2:29 PM

3467-3. När du själv arbetar med bilen
OM52J30SEn

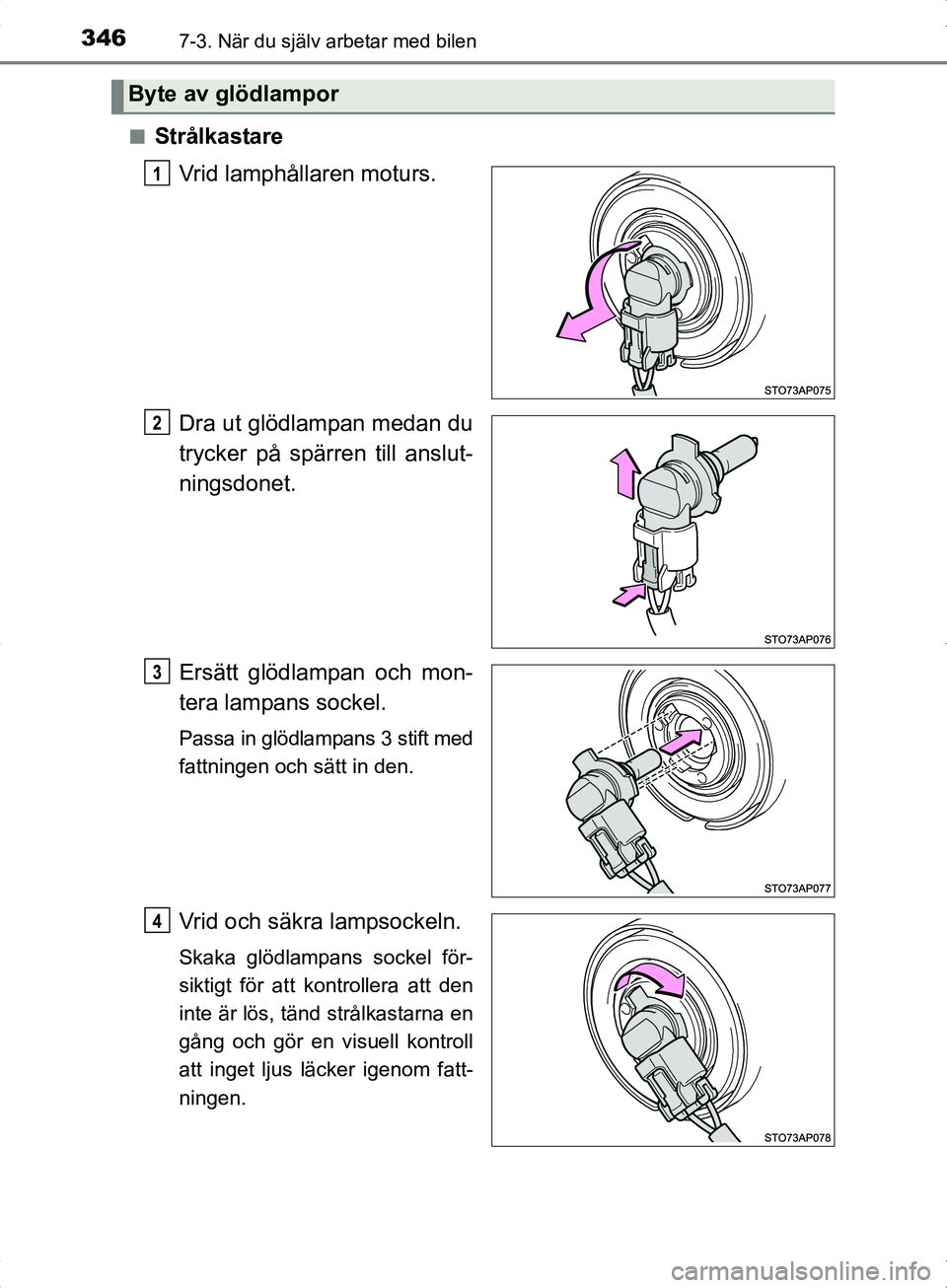

Strålkastare
Vrid lamphållaren moturs.
Dra ut glödlampan medan du
trycker på spärren till anslut-
ningsdonet.
Ersätt glödlampan och mon-
tera lampans sockel.
Passa in glödlampans 3 stift med
fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd strålkastarna en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Byte av glödlampor
1
2
3
14
OM52J30SE.book Page 346 Friday, October 7, 2016 2:29 PM

3477-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SEn

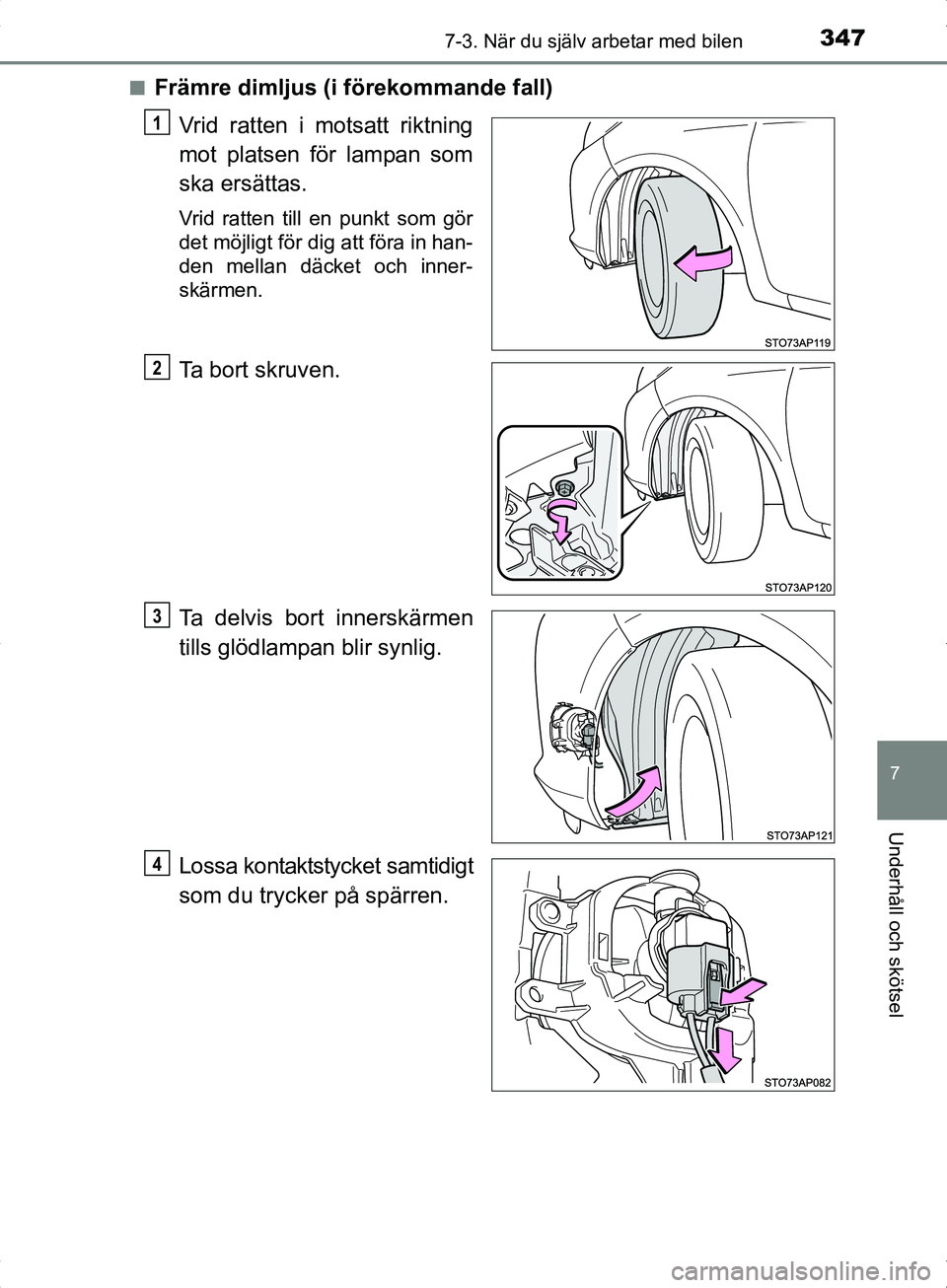

Främre dimljus (i förekommande fall)
Vrid ratten i motsatt riktning
mot platsen för lampan som
ska ersättas.
Vrid ratten till en punkt som gör
det möjligt för dig att föra in han-
den mellan däcket och inner-
skärmen.
Ta bort skruven.
Ta delvis bort innerskärmen
tills glödlampan blir synlig.
Lossa kontaktstycket samtidigt
som du trycker på spärren.
1
2
3
4
OM52J30SE.book Page 347 Friday, October 7, 2016 2:29 PM

3487-3. När du själv arbetar med bilen
OM52J30SE
Vrid lamphållaren moturs.
Sätt in den nya glödlampan.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra glödlampan.
Montera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd främre dimljuset
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
5
6
7
8
OM52J30SE.book Page 348 Friday, October 7, 2016 2:29 PM

3497-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE

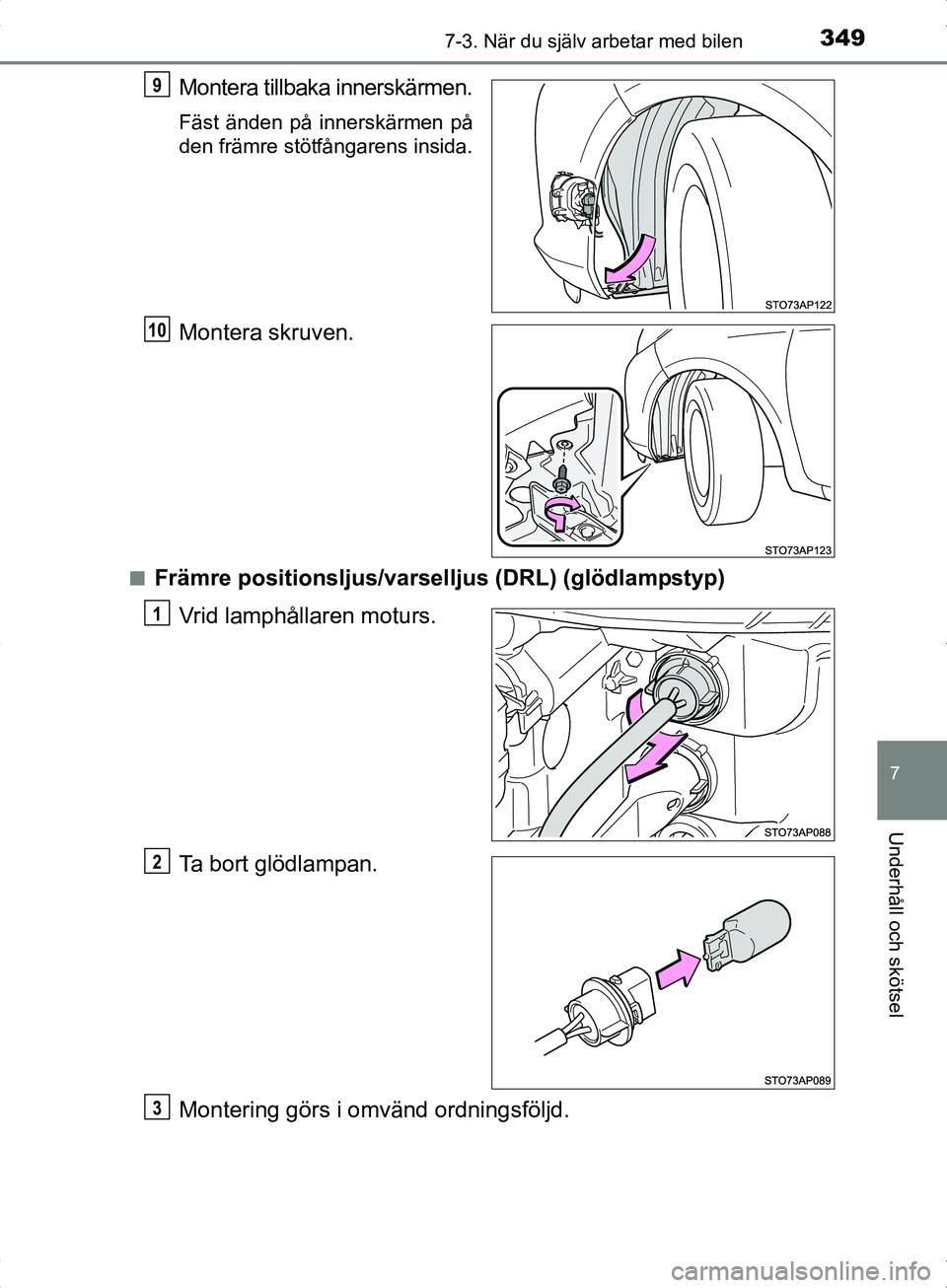

Montera tillbaka innerskärmen.
Fäst änden på innerskärmen på
den främre stötfångarens insida.
Montera skruven.
nFrämre positionsljus/varselljus (DRL) (glödlampstyp)Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
9
10
1
2
3
OM52J30SE.book Page 349 Friday, October 7, 2016 2:29 PM

3507-3. När du själv arbetar med bilen
OM52J30SEn

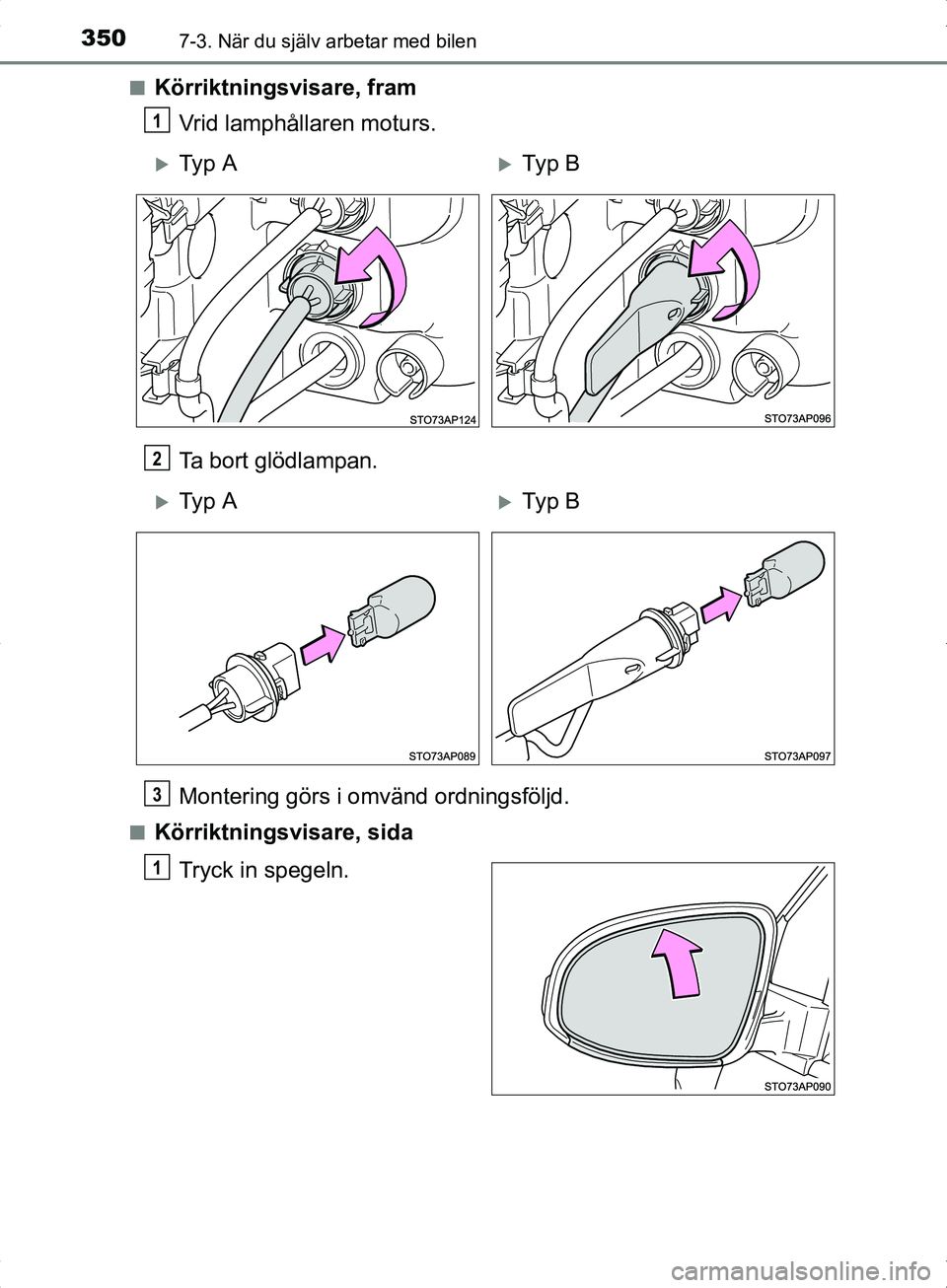

Körriktningsvisare, fram
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
nKörriktningsvisare, sida
Tryck in spegeln.
1
Ty p ATy p B
2
Ty p ATy p B
3
1
