ESP TOYOTA YARIS HYBRID 2017 Bruksanvisningar (in Swedish)

OM52J30SE
BildregisterSökning med hjälp av illustrationer
1Trygghet
och säkerhetLäs dessa anvisningar noggrant
2InstrumentgruppHur du läser av instrument och mätare, olika
varningslampor och indikeringslampor, etc.
3
Funktionen hos
respektive
komponentÖppna och stänga dörrar och fönster, inställningar
innan du börjar köra, etc.
4KörningAnvisningar och råd som är nödvändiga för körning
5LjudanläggningAnvända ljudanläggningen
6Invändiga
funktionerAnvändning av invändiga funktioner, etc.
7Underhåll och
skötselSkötsel av din bil samt underhållsrutiner
8Om problem
uppstårAtt göra vid funktionsstörningar eller i en nödsituation
9Bilens
specifikationerSpecifikationer, fordonsanpassning, etc.
SakregisterSökning enligt symptom
Alfabetisk sökning
OM52J30SE
OM52J30SE-FI
OM52J30SE.book Page 1 Friday, October 7, 2016 2:29 PM

INNEHÅLLSFÖRTECKNING2
OM52J30SEFör din information .........................6
Så här läser du den här
instruktionsboken .......................10
Söka information ..........................11
Bildregister ...................................12
1-1. För säkert bruk Innan du börjar köra.............22
För säker körning .................24
Säkerhetsbälten ...................26
Krockkuddar.........................33
Manuellt i-/urkopplingssystem för
krockkuddarna vid
framsätespassa-
gerarplatsen.......................44
Säkerhetsinformation för barn ..............................46
Bilbarnstolar .........................47
Säkerhetsåtgärder beträffande avgaser...........61
1-2. Hybridsystem Hybridsystem, funktioner .....62
Hybridsystem, säkerhetsanvisningar.........66
1-3. Stöldskydd Startspärrsystem..................71
Dubbelsidigt låssystem ........72 2. Instrumentgrupp
Varnings- och indikeringslampor .............. 76
Instrument och mätare ........ 81
Informationsdisplay ............. 84
Energimonitor/ förbrukningsskärm ............ 88
3-1. Information om nycklar Nycklar ................................ 94
3-2. Öppna, stänga och låsa dörrarna
Sidodörrar ......................... 100
Baklucka............................ 106
Elektroniskt lås- och startsystem...................... 112
3-3. Inställning av säten Framsäten ......................... 120
Baksäte ............................. 122
Nackskydd......................... 125
3-4. Justera ratten och speglarna
Ratt.................................... 127
Invändig backspegel ......... 129
Ytterbackspeglar ............... 131
3-5. Öppna och stänga fönster
Elfönsterhissar .................. 134
1Trygghet och säkerhet
2Instrumentgrupp
3Funktionen hos
respektive komponent
OM52J30SE.book Page 2 Friday, October 7, 2016 2:29 PM

21
1Trygghet och säkerhet
OM52J30SE1-1. För säkert bruk
Innan du börjar köra............. 22
För säker körning ................. 24
Säkerhetsbälten ................... 26
Krockkuddar......................... 33
Manuellt i-/urkopplingssystem för
krockkuddarna vid
framsätespassa-
gerarplatsen....................... 44
Säkerhetsinformation för barn ..............................46
Bilbarnstolar ......................... 47
Säkerhetsåtgärder beträffande avgaser........... 61
1-2. Hybridsystem Hybridsystem, funktioner ..... 62
Hybridsystem, säkerhetsanvisningar......... 66
1-3. Stöldskydd Startspärrsystem.................. 71
Dubbelsidigt låssystem ........ 72
OM52J30SE.book Page 21 Friday, October 7, 2016 2:29 PM

221-1. För säkert bruk
OM52J30SE
Innan du börjar köra
Använd endast sådana golvmattor som är specifikt avsedda för fordon
av samma modell och årsmodell som din bil. Fäst dem säkert på golv-
beklädnaden.
Fäst hakarna (klämmorna) i hålen
på golvmattan.
Vrid den övre delen av respektive
fästhake (klämma) så att golv-
mattan fästs säkert på sin plats.
*: Passa alltid in markeringarna .
Hakarnas (klämmornas) form kan skilja sig från det som bilden vi\
sar.
Golvmatta
1
*
2
OM52J30SE.book Page 22 Friday, October 7, 2016 2:29 PM

331-1. För säkert bruk
1
Trygghet och säkerhet
OM52J30SE

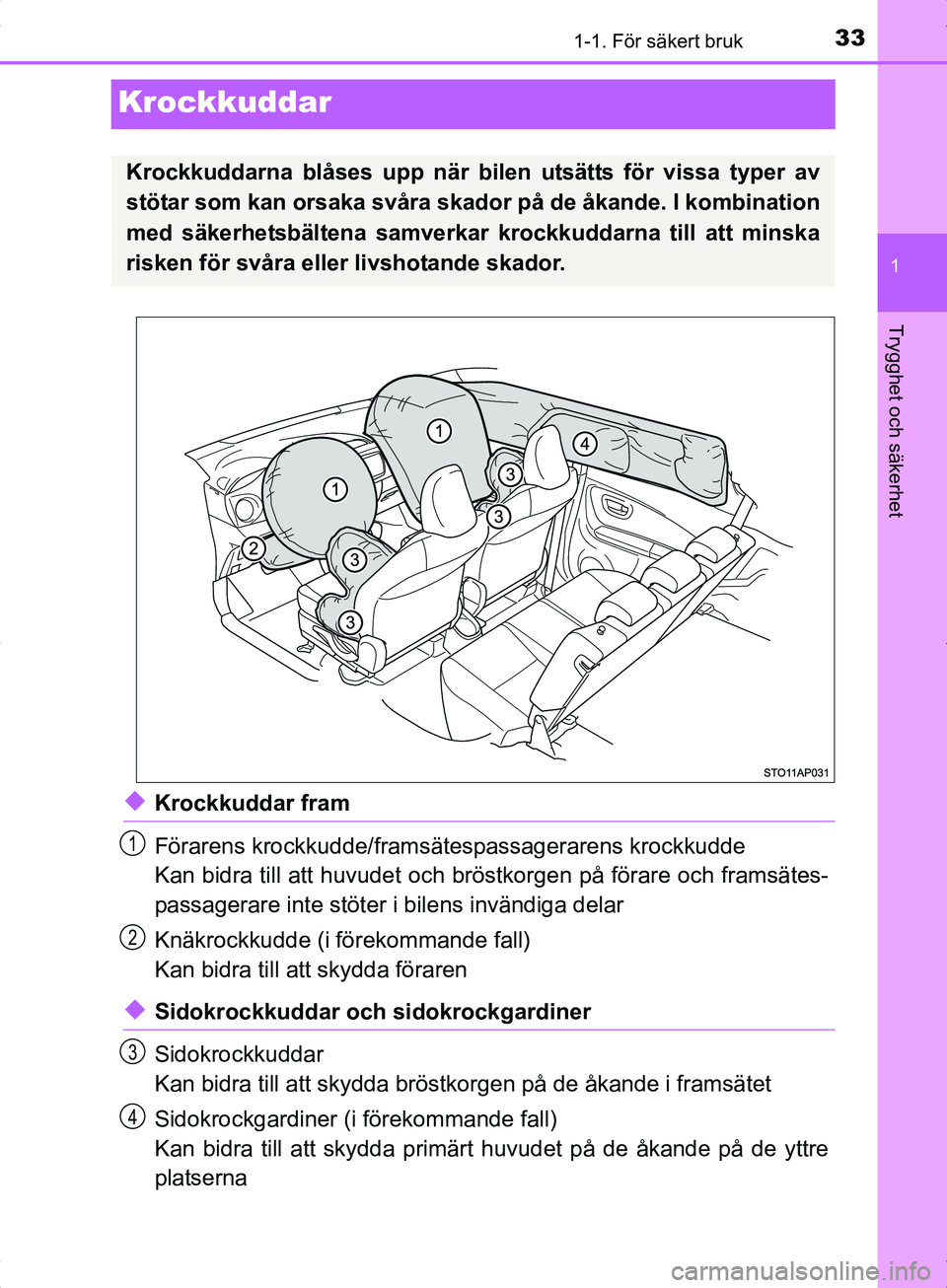

Krockkuddar
uKrockkuddar fram
Förarens krockkudde/framsätespassagerarens krockkudde
Kan bidra till att huvudet och bröstkorgen på förare och framsätes-
passagerare inte stöter i bilens invändiga delar
Knäkrockkudde (i förekommande fall)
Kan bidra till att skydda föraren
uSidokrockkuddar och sidokrockgardiner
Sidokrockkuddar
Kan bidra till att skydda bröstkor gen på de åkande i framsätet
Sidokrockgardiner (i förekommande fall)
Kan bidra till att skydda primärt hu vudet på de åkande på de yttre
platserna
Krockkuddarna blåses upp när bi len utsätts för vissa typer av
stötar som kan orsaka svåra skador på de åkande. I kombination
med säkerhetsbältena samverkar krockkuddarna till att minska
risken för svåra eller livshotande skador.
1
2
3
4
OM52J30SE.book Page 33 Friday, October 7, 2016 2:29 PM

341-1. För säkert bruk
OM52J30SE
*: I förekommande fall
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp mycket
snabbt med ofarlig gas för att fånga upp de åkandes rörelse framåt.
Komponenter i krockkuddesystemet
Bältessträckare och kraftbe-
gränsare
Sidokrocksensorer (front)
Sidokrockkuddar
Sidokrockgardiner
*
Sidokrocksensorer (bak)*
Förarens krockkudde
Krockkuddesystem, varnings-
lampaFörarens knäkrockkudde
*
Krockkuddesensorer
Främre krocksensor
Manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde
Framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”,
indikeringslampa
1
2
3
4
5
6
7
8
9
10
11
12
13
OM52J30SE.book Page 34 Friday, October 7, 2016 2:29 PM

351-1. För säkert bruk
1
Trygghet och säkerhet
OM52J30SE

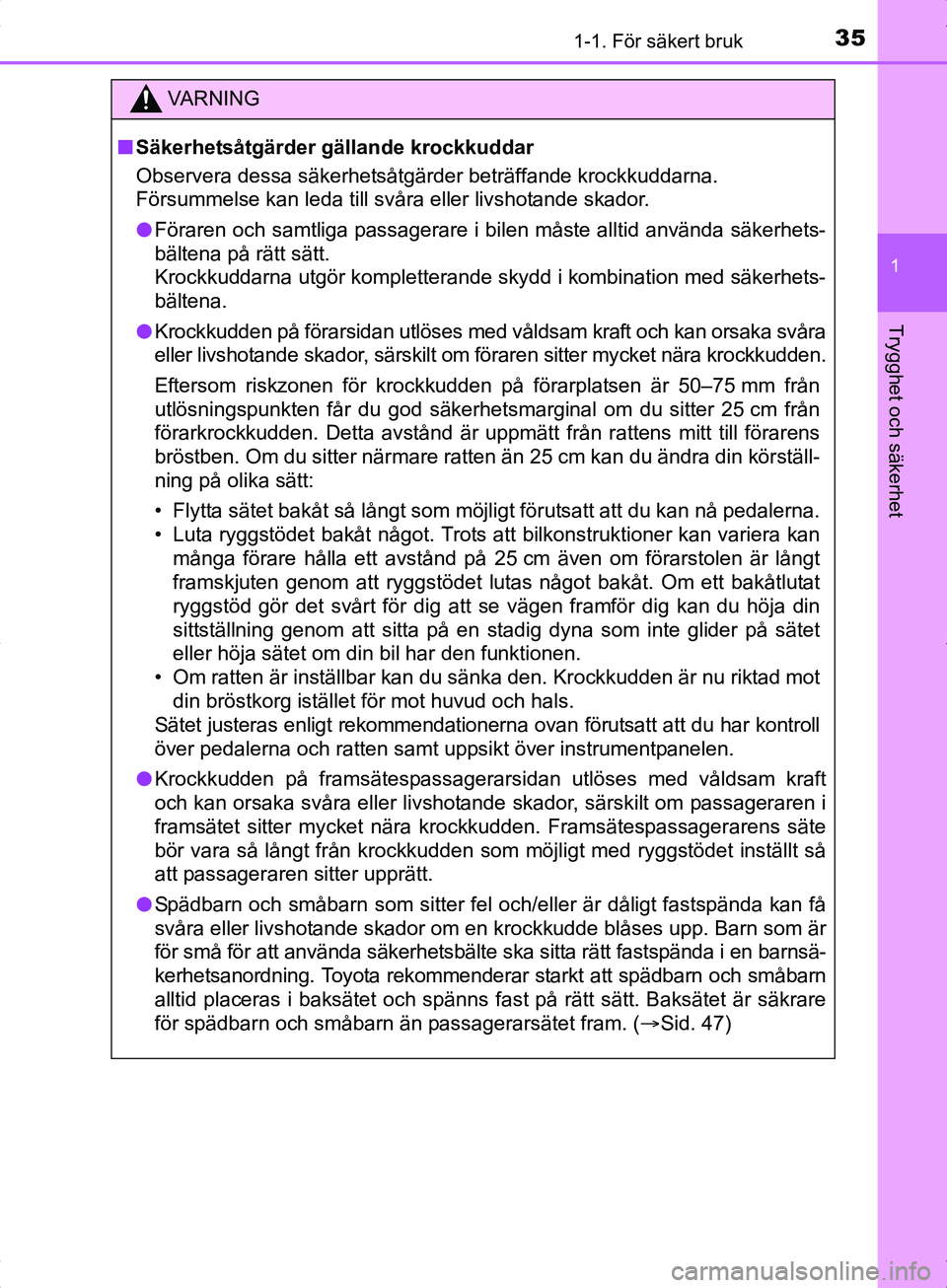

VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
Observera dessa säkerhetsåtgärder beträffande krockkuddarna.
Försummelse kan leda till svåra eller livshotande skador.
l Föraren och samtliga passagerare i bilen måste alltid använda säkerhets-
bältena på rätt sätt.
Krockkuddarna utgör kompletterande skydd i kombination med säkerhets-
bältena.
l Krockkudden på förarsidan utlöses med våldsam kraft och kan orsaka svåra
eller livshotande skador, särskilt om föraren sitter mycket nära krockkudden.
Eftersom riskzonen för krockkudden på förarplatsen är 50–75 mm från
utlösningspunkten får du god säkerhetsmarginal om du sitter 25 cm från
förarkrockkudden. Detta avstånd är uppmätt från rattens mitt till förarens
bröstben. Om du sitter närmare ratten än 25 cm kan du ändra din körställ-
ning på olika sätt:
• Flytta sätet bakåt så långt som möjligt förutsatt att du kan nå pedalerna.
• Luta ryggstödet bakåt något. Trots att bilkonstruktioner kan variera kan
många förare hålla ett avstånd på 25 cm även om förarstolen är långt
framskjuten genom att ryggstödet lutas något bakåt. Om ett bakåtlutat
ryggstöd gör det svårt för dig att se vägen framför dig kan du höja din
sittställning genom att sitta på en stadig dyna som inte glider på sätet
eller höja sätet om din bil har den funktionen.
• Om ratten är inställbar kan du sänka den. Krockkudden är nu riktad mot
din bröstkorg istället för mot huvud och hals.
Sätet justeras enligt rekommendationerna ovan förutsatt att du har kontroll
över pedalerna och ratten samt uppsikt över instrumentpanelen.
l Krockkudden på framsätespassagerarsidan utlöses med våldsam kraft
och kan orsaka svåra eller livshotande skador, särskilt om passageraren i
framsätet sitter mycket nära krockkudden. Framsätespassagerarens säte
bör vara så långt från krockkudden som möjligt med ryggstödet inställt så
att passageraren sitter upprätt.
l Spädbarn och småbarn som sitter fel och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en krockkudde blåses upp. Barn som är
för små för att använda säkerhetsbälte ska sitta rätt fastspända i en barnsä-
kerhetsanordning. Toyota rekommenderar starkt att spädbarn och småbarn
alltid placeras i baksätet och spänns fast på rätt sätt. Baksätet är säkrare
för spädbarn och småbarn än passagerarsätet fram. ( Sid. 47)
OM52J30SE.book Page 35 Friday, October 7, 2016 2:29 PM

361-1. För säkert bruk
OM52J30SE

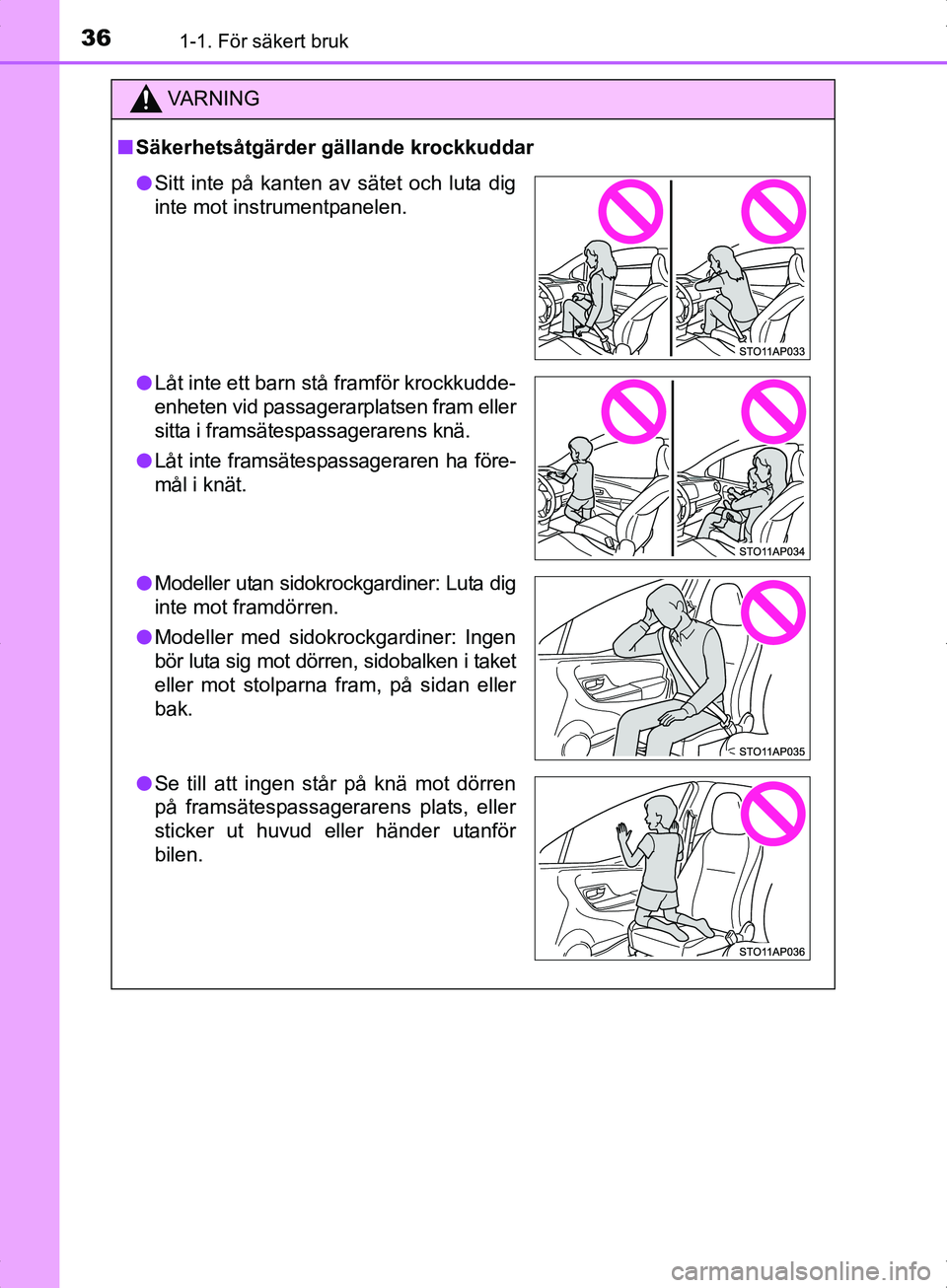

VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
l Sitt inte på kanten av sätet och luta dig
inte mot instrumentpanelen.
l Låt inte ett barn stå framför krockkudde-
enheten vid passagerarplatsen fram eller
sitta i framsätespassagerarens knä.
l Låt inte framsätespassageraren ha före-
mål i knät.
l Modeller utan sidokrockgardiner: Luta dig
inte mot framdörren.
l Modeller med sidokrockgardiner: Ingen
bör luta sig mot dörren, sidobalken i taket
eller mot stolparna fram, på sidan eller
bak.
l Se till att ingen står på knä mot dörren
på framsätespassagerarens plats, eller
sticker ut huvud eller händer utanför
bilen.
OM52J30SE.book Page 36 Friday, October 7, 2016 2:29 PM

371-1. För säkert bruk
1
Trygghet och säkerhet
OM52J30SE

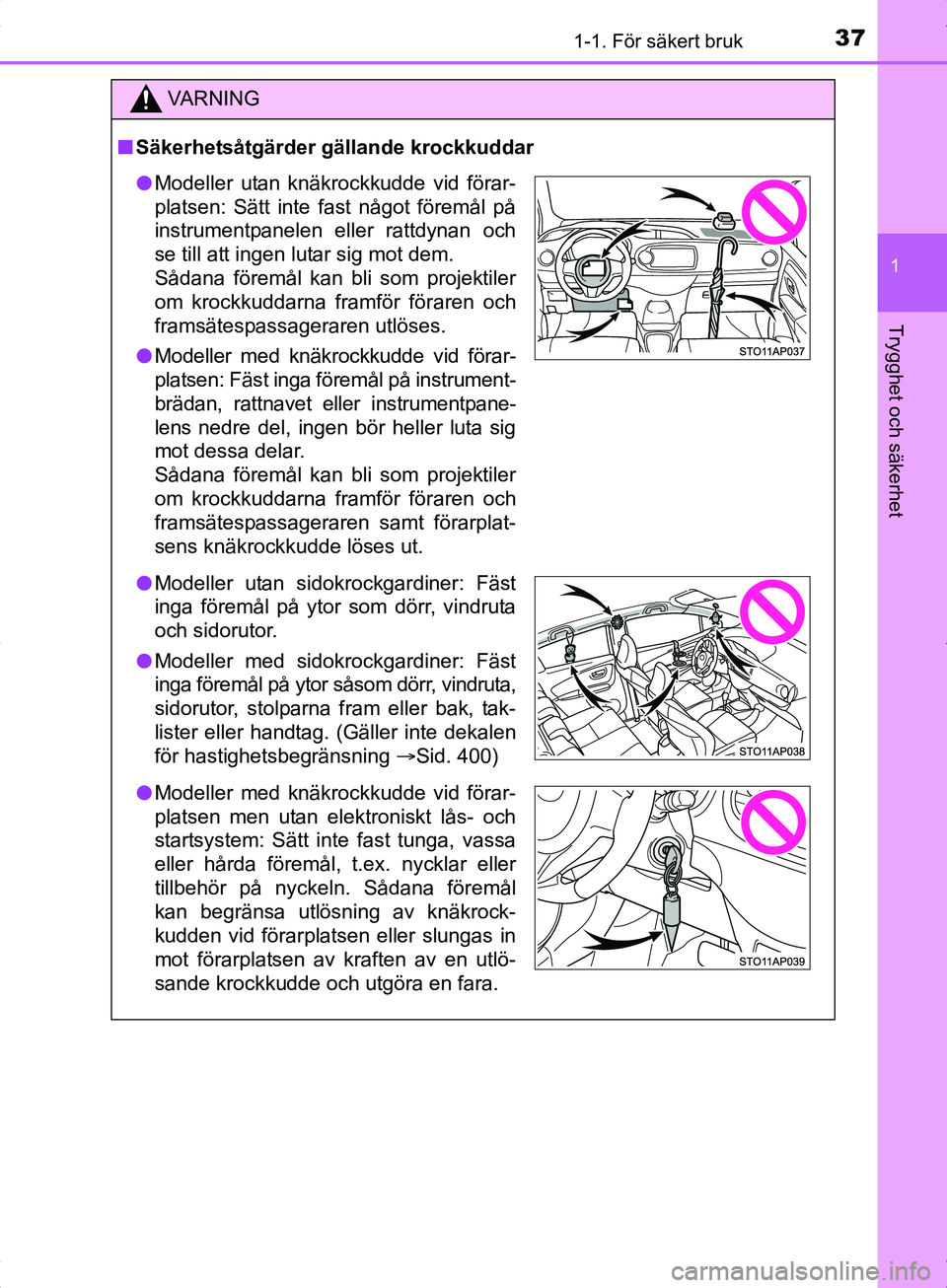

VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
l Modeller utan knäkrockkudde vid förar-
platsen: Sätt inte fast något föremål på
instrumentpanelen eller rattdynan och
se till att ingen lutar sig mot dem.
Sådana föremål kan bli som projektiler
om krockkuddarna framför föraren och
framsätespassageraren utlöses.
l Modeller med knäkrockkudde vid förar-
platsen: Fäst inga föremål på instrument-
brädan, rattnavet el ler instrumentpane-
lens nedre del, ingen bör heller luta sig
mot dessa delar.
Sådana föremål kan bli som projektiler
om krockkuddarna framför föraren och
framsätespassageraren samt förarplat-
sens knäkrockkudde löses ut.
l Modeller utan sidokrockgardiner: Fäst
inga föremål på ytor som dörr, vindruta
och sidorutor.
l Modeller med sidokrockgardiner: Fäst
inga föremål på ytor såsom dörr, vindruta,
sidorutor, stolparna fram eller bak, tak-
lister eller handtag. (Gäller inte dekalen
för hastighetsbegränsning Sid. 400)
l Modeller med knäkrockkudde vid förar-
platsen men utan elektroniskt lås- och
startsystem: Sätt inte fast tunga, vassa
eller hårda föremål, t.ex. nycklar eller
tillbehör på nyckeln. Sådana föremål
kan begränsa utlösning av knäkrock-
kudden vid förarplatsen eller slungas in
mot förarplatsen av kraften av en utlö-
sande krockkudde och utgöra en fara.
OM52J30SE.book Page 37 Friday, October 7, 2016 2:29 PM

431-1. För säkert bruk
1
Trygghet och säkerhet

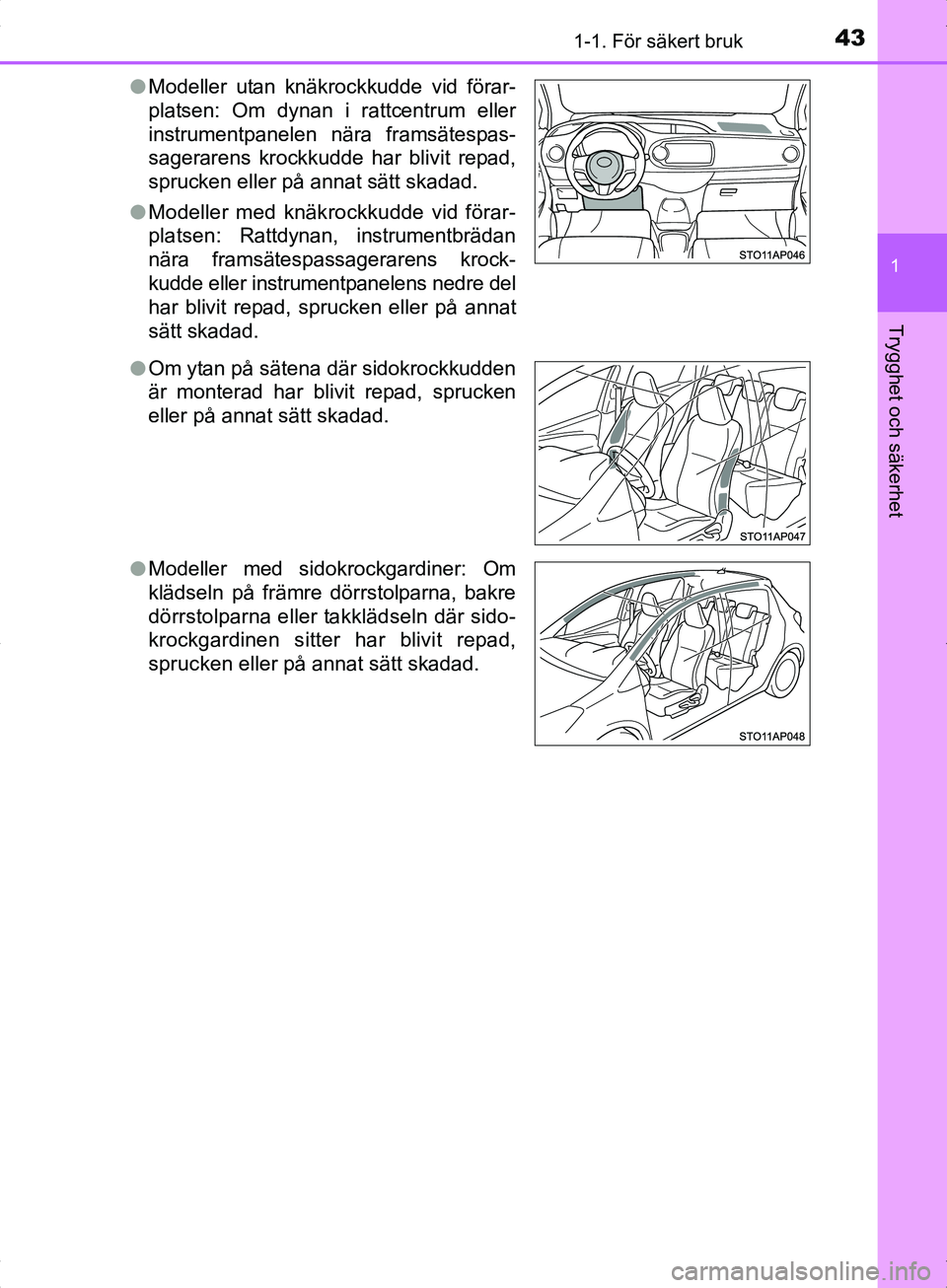

OM52J30SEl
Modeller utan knäkrockkudde vid förar-
platsen: Om dynan i rattcentrum eller
instrumentpanelen nära framsätespas-
sagerarens krockkudde har blivit repad,
sprucken eller på annat sätt skadad.
l Modeller med knäkrockkudde vid förar-
platsen: Rattdynan, instrumentbrädan
nära framsätespassagerarens krock-
kudde eller instrumentpanelens nedre del
har blivit repad, sprucken eller på annat
sätt skadad.
l Om ytan på sätena där sidokrockkudden
är monterad har blivit repad, sprucken
eller på annat sätt skadad.
l Modeller med sidokrockgardiner: Om
klädseln på främre dörrstolparna, bakre
dörrstolparna eller takklädseln där sido-
krockgardinen sitter har blivit repad,
sprucken eller på annat sätt skadad.
OM52J30SE.book Page 43 Friday, October 7, 2016 2:29 PM
