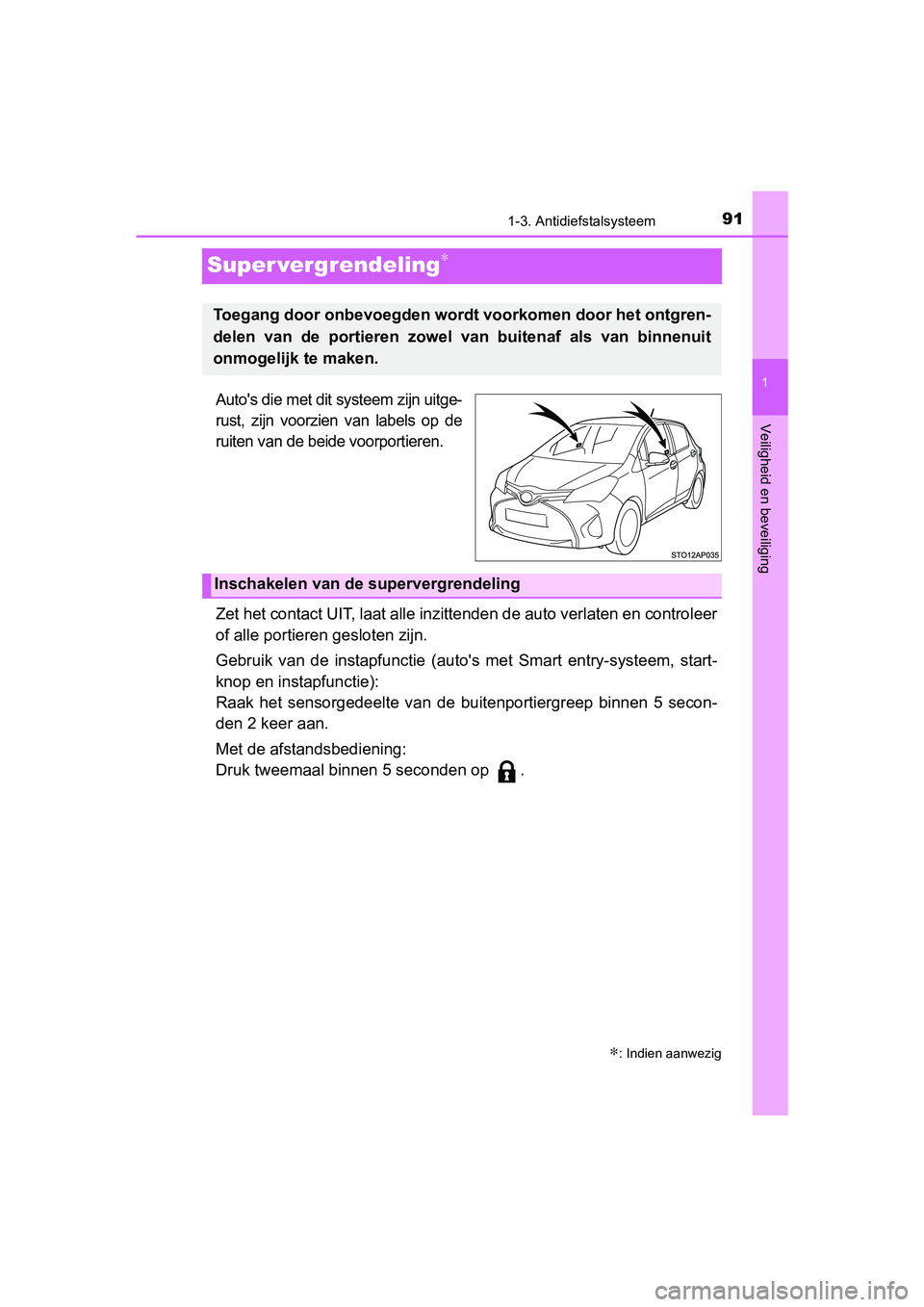

TOYOTA YARIS HYBRID 2017 Instructieboekje (in Dutch)

91
1
1-3. Antidiefstalsysteem
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52J30E
Super vergrendeling∗
Auto's die met dit systeem zijn uitge-
rust, zijn voorzien van labels op de
ruiten van de beide voorportieren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer
of alle portieren gesloten zijn.
Gebruik van de instapfunctie (aut o's met Smart entry-systeem, start-
knop en instapfunctie):
Raak het sensorgedeelte van de b uitenportiergreep binnen 5 secon-
den 2 keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op .
∗: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel v an buitenaf als van binnenuit
onmogelijk te maken.
Inschakelen van de supervergrendeling
YARIS_HV_OM_Europe_OM52J30E.book Page 91 Thursday, December 1, 2016 3:19 PM

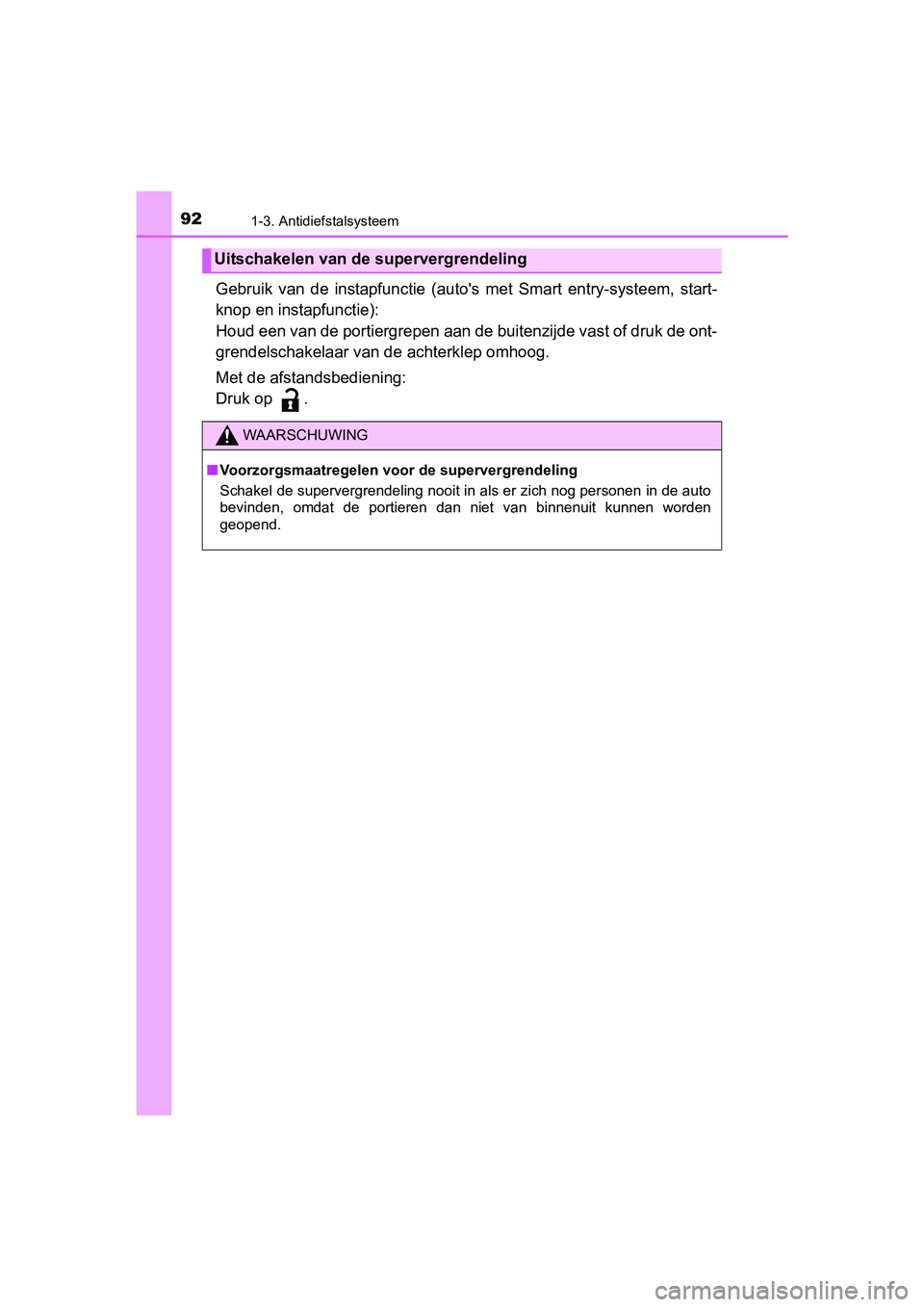

921-3. Antidiefstalsysteem
YARIS_HV_OM_Europe_OM52J30E
Gebruik van de instapfunctie (auto's met Smart entry-systeem, start-
knop en instapfunctie):
Houd een van de portiergrepen aan de buitenzijde vast of druk d e ont-
grendelschakelaar van de achterklep omhoog.
Met de afstandsbediening:
Druk op .
Uitschakelen van de supervergrendeling
WAARSCHUWING
■ Voorzorgsmaatregelen voor de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto
bevinden, omdat de portieren dan niet van binnenuit kunnen word en
geopend.
YARIS_HV_OM_Europe_OM52J30E.book Page 92 Thursday, December 1, 2016 3:19 PM

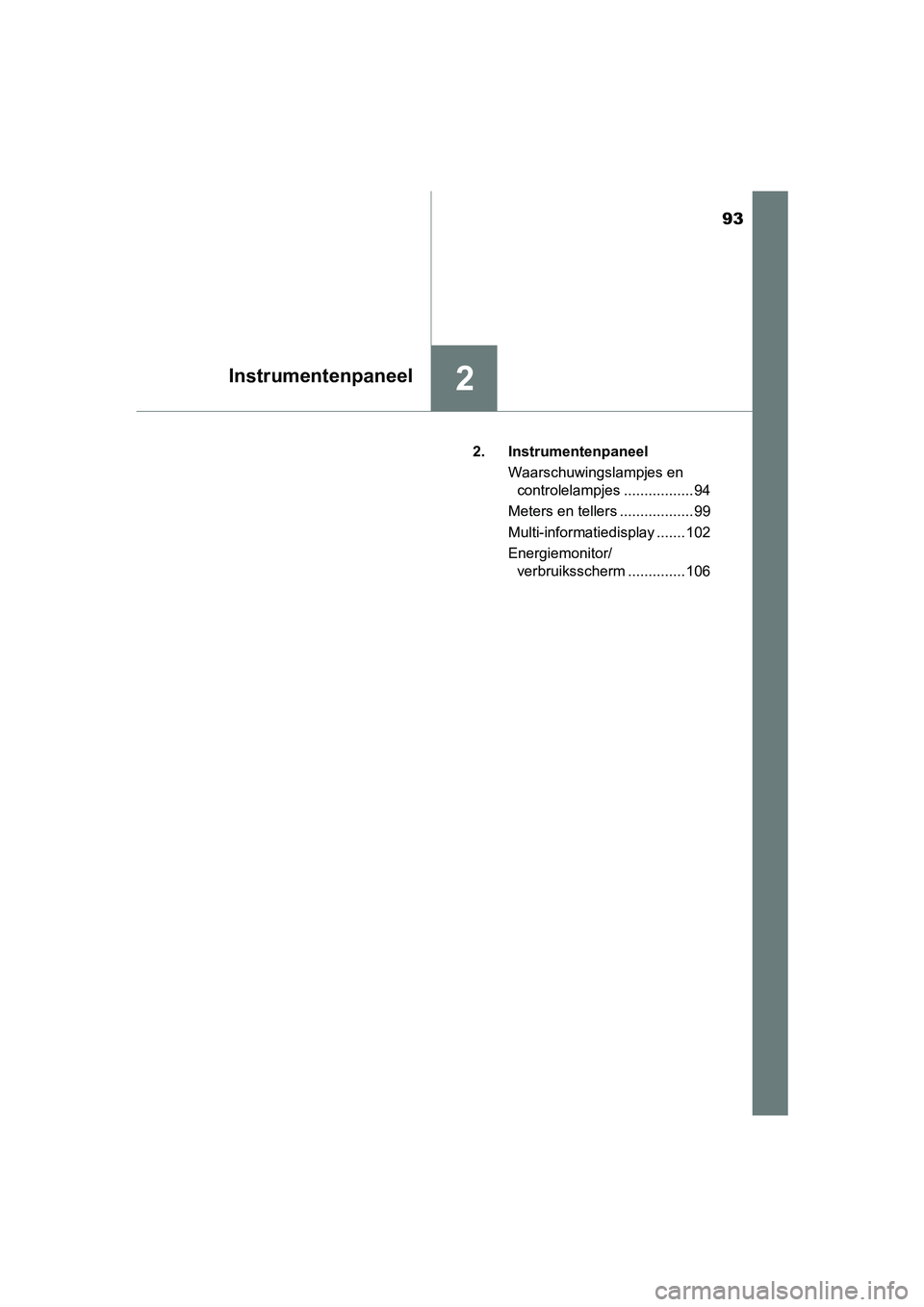

93
2Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J30E2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ................. 94
Meters en tellers .................. 99
Multi-informatiedisplay ....... 102
Energiemonitor/ verbruiksscherm .............. 106
YARIS_HV_OM_Europe_OM52J30E.book Page 93 Thursday, December 1, 2016 3:19 PM

942. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J30E

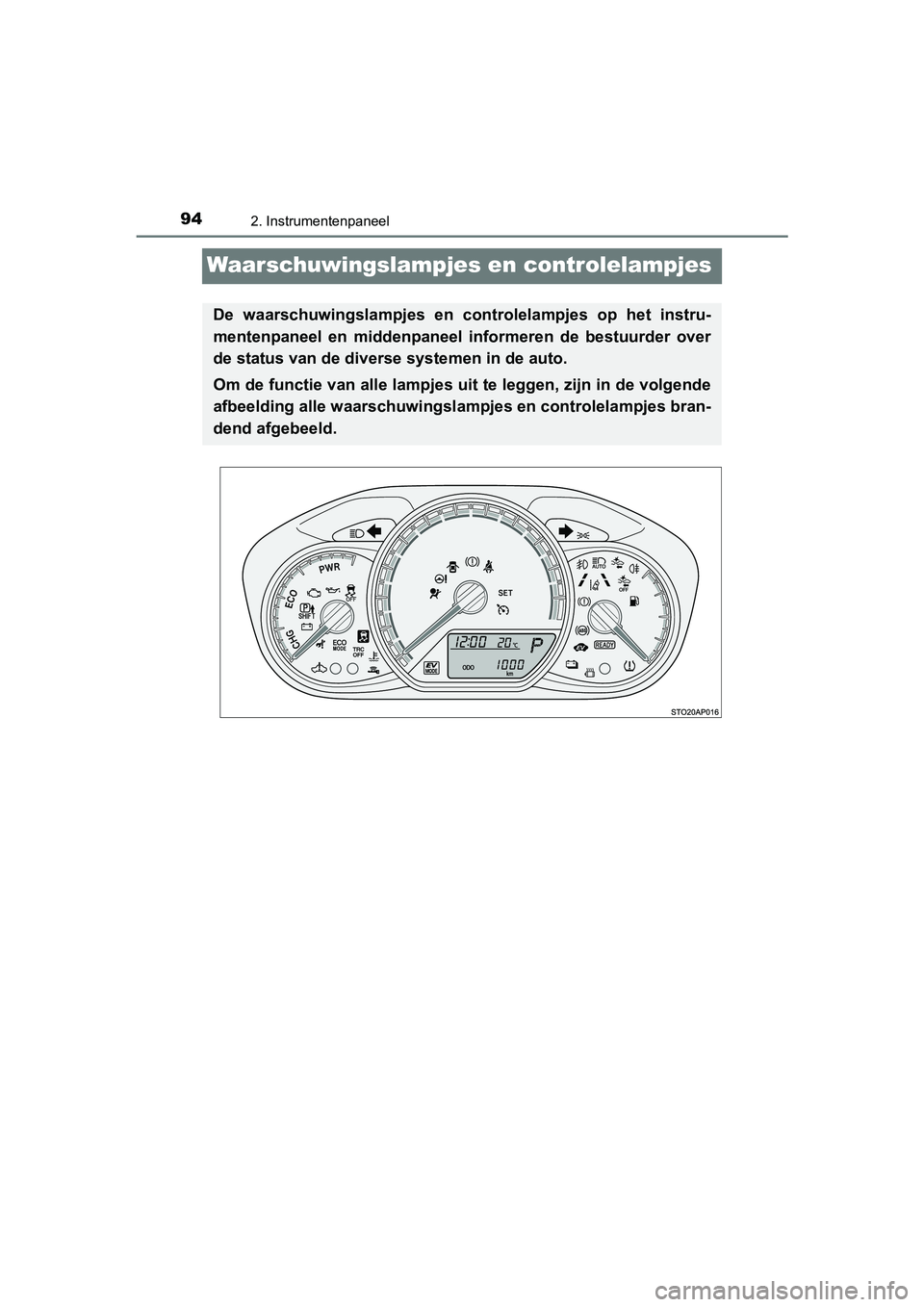

Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instru-
mentenpaneel en middenpaneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgen de
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
YARIS_HV_OM_Europe_OM52J30E.book Page 94 Thursday, December 1, 2016 3:19 PM

952. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J30E
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1
(Rood)
Waarschuwingslampje
remsysteem (
→Blz. 410)
*1, 2, 6
Waarschuwingslampje
PCS (→Blz. 412)
*1Laadstroomcontrole-
lampje ( →Blz. 410)*1, 3Controlelampje Traction
Control ( →Blz. 412)
*1Waarschuwingslampje
lage oliedruk
(→Blz. 410)*2
(Geel)
Controlelampje
Automatic High
Beam-systeem
(→Blz. 412)
*1
(Rood)
Waarschuwingslampje
hoge koelvloeistof-
temperatuur ( →Blz. 411)*1
(Geel)
Waarschuwingslampje
remsysteem (
→Blz. 412)
*1Waarschuwingslampje
hybridesysteem
(→Blz. 411)*2
(Geel)
Controlelampje cruise
control ( →Blz. 413)
*1
Motorcontrolelampje
(→Blz. 411)
*2
(Geel)
Controlelampje LDA
(→Blz. 413)
*1
Waarschuwingslampje
SRS ( →Blz. 411)
*2, 7
(Geel)
Controlelampjes
rijstrookmarkeringen
(→Blz. 413)
*1
Waarschuwingslampje
ABS ( →Blz. 411)
*2, 4
(Geel)
Controlelampje
Smart entry-systeem
met startknop
(→Blz. 413, 419)
*1Waarschuwingslampje
elektrische stuurbe-
krachtiging ( →Blz. 411)*1Waarschuwingslampje
tractiebatterij ontladen
(→Blz. 413)
YARIS_HV_OM_Europe_OM52J30E.book Page 95 Thursday, December 1, 2016 3:19 PM

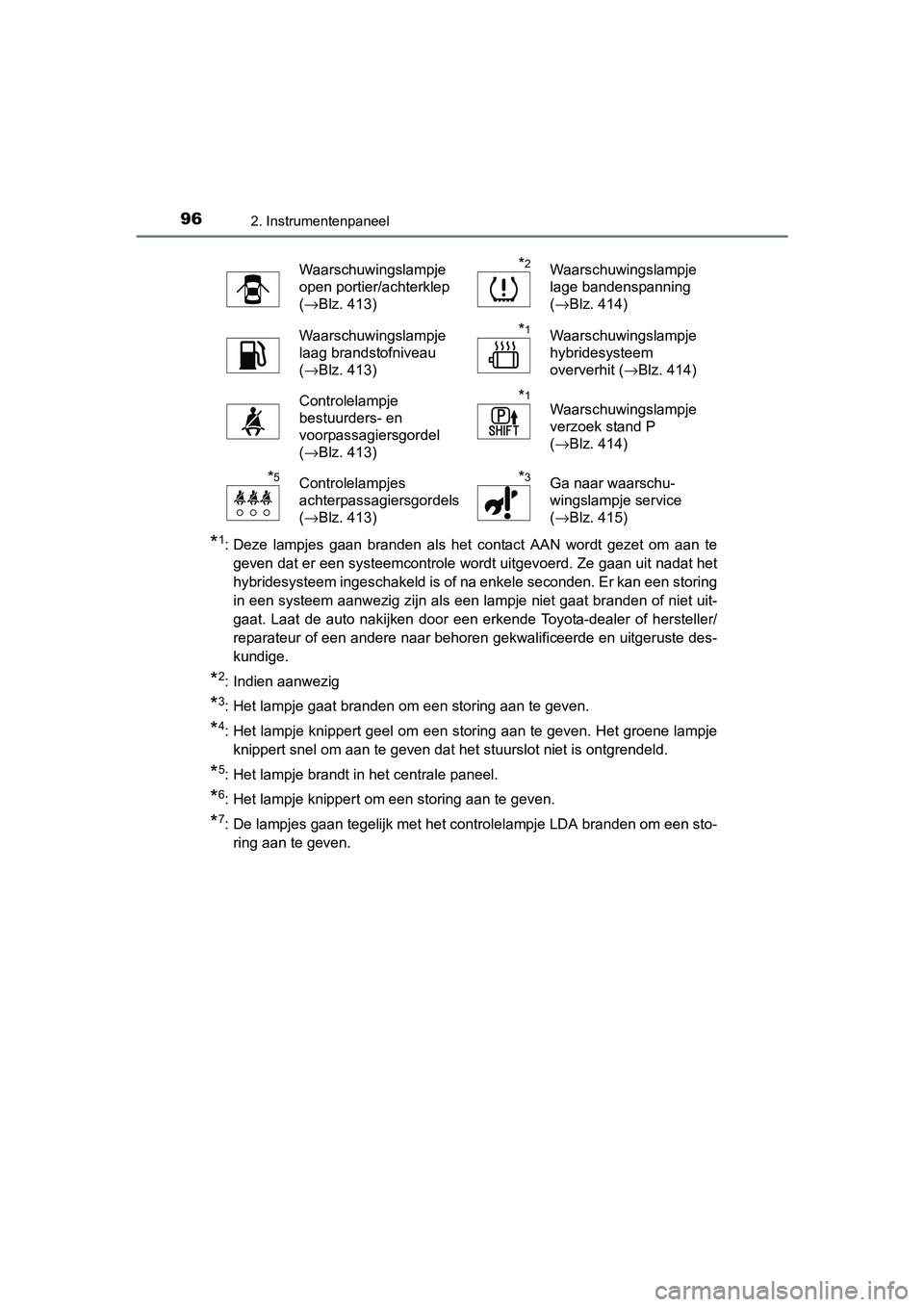

962. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J30E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem ingeschakeld is of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of h ersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
*2: Indien aanwezig
*3: Het lampje gaat branden om een storing aan te geven.
*4: Het lampje knippert geel om een storing aan te geven. Het groe ne lampje
knippert snel om aan te geven dat het stuurslot niet is ontgrendeld.
*5: Het lampje brandt in het centrale paneel.
*6: Het lampje knippert om een storing aan te geven.
*7: De lampjes gaan tegelijk met het controlelampje LDA branden om een sto- ring aan te geven.
Waarschuwingslampje
open portier/achterklep
(→Blz. 413)*2Waarschuwingslampje
lage bandenspanning
(→Blz. 414)
Waarschuwingslampje
laag brandstofniveau
(→Blz. 413)*1Waarschuwingslampje
hybridesysteem
oververhit ( →Blz. 414)
Controlelampje
bestuurders- en
voorpassagiersgordel
(→Blz. 413)*1Waarschuwingslampje
verzoek stand P
(→Blz. 414)
*5Controlelampjes
achterpassagiersgordels
(→Blz. 413)*3Ga naar waarschu-
wingslampje service
(→Blz. 415)
YARIS_HV_OM_Europe_OM52J30E.book Page 96 Thursday, December 1, 2016 3:19 PM

972. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J30E
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
Controlelampjes
Controlelampje richting-
aanwijzers
(→Blz. 196)*2
(Groen)
Controlelampje LDA
(→Blz. 233)
Controlelampje
grootlicht ( →Blz. 199)
*2, 7
(Groen)
Controlelampjes rij
strookmarkeringen
(→Blz. 234)
*2
(Groen)
Controlelampje
Automatic High
Beam-systeem
(→Blz. 238)*1, 3
Controlelampje Traction
Control ( →Blz. 249)
Controlelampje
achterlicht ( →Blz. 198)
*1
Controlelampje TRC
OFF ( →Blz. 249)
*2Controlelampje
mistlampen voor
(→Blz. 203)*1Controlelampje VSC
OFF ( →Blz. 250)
Controlelampje
mistachterlicht
( →Blz. 203)
*2, 3, 6Controlelampje
activering PCS
(→Blz. 220, 223)
*2
(Groen)
Controlelampje
Smart entry-systeem
met startknop
(→Blz. 184)*1, 2, 5
Waarschuwingslampje
PCS ( →Blz. 223)
*2
(Groen)
Controlelampje cruise
control ( →Blz. 244) Controlelampje EV
MODE (
→Blz. 190)
*2
Controlelampje SET
(→Blz. 244)
*1
Controlelampje ECO
MODE ( →Blz. 193)
YARIS_HV_OM_Europe_OM52J30E.book Page 97 Thursday, December 1, 2016 3:19 PM

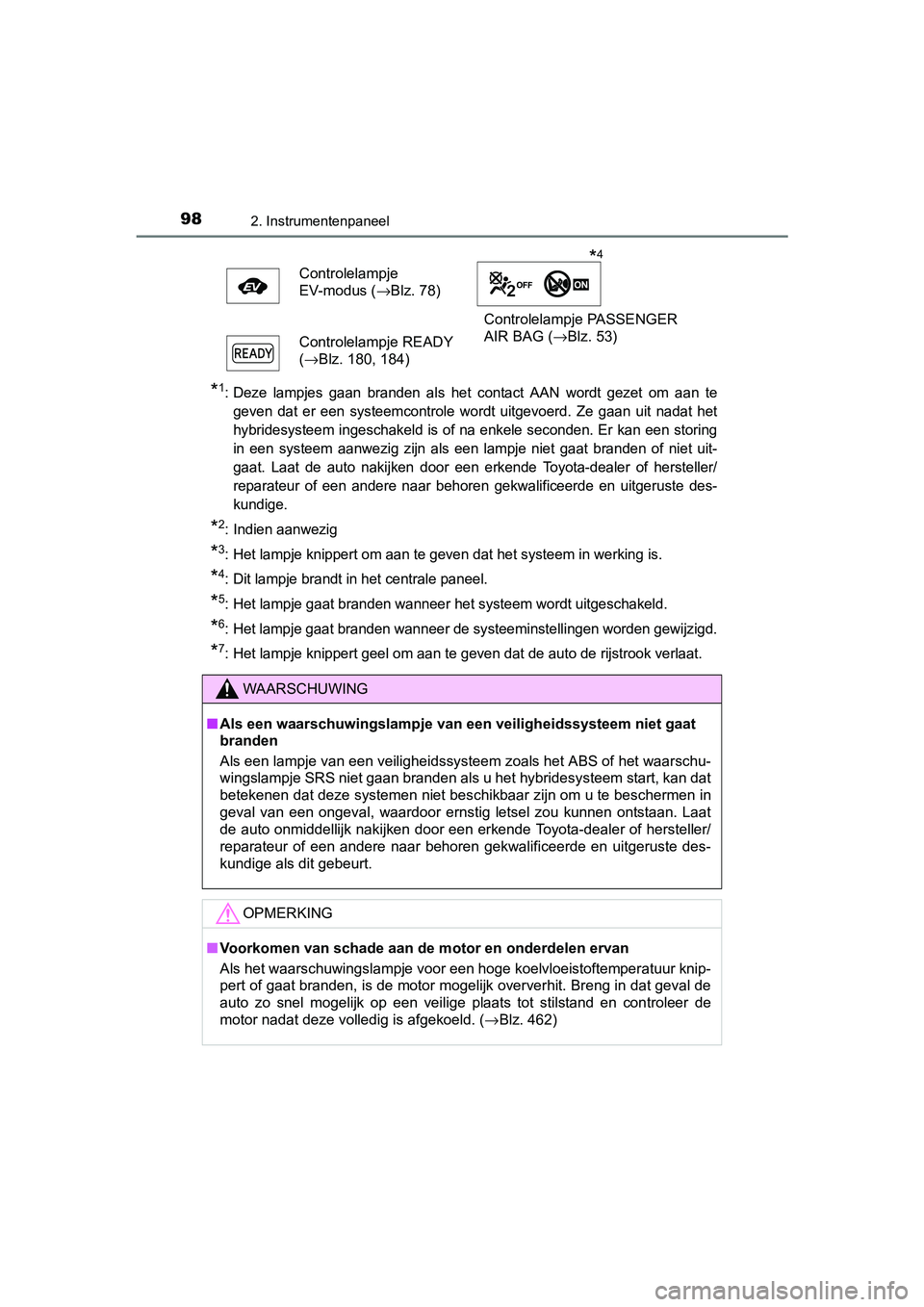

982. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J30E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem ingeschakeld is o f na enkele seconden. Er kan een storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f niet uit-
gaat. Laat de auto nakijken door een erkende Toyota-dealer of h ersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste des-
kundige.
*2: Indien aanwezig
*3: Het lampje knippert om aan te geven dat het systeem in werking is.
*4: Dit lampje brandt in het centrale paneel.
*5: Het lampje gaat branden wanneer het systeem wordt uitgeschakel d.
*6: Het lampje gaat branden wanneer de systeeminstellingen worden gewijzigd.
*7: Het lampje knippert geel om aan te geven dat de auto de rijstrook verlaat.
Controlelampje
EV-modus (→Blz. 78)
Controlelampje PASSENGER
AIR BAG (→Blz. 53)
Controlelampje READY
( →Blz. 180, 184)
WAARSCHUWING
■ Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u het hybridesysteem start, kan dat
betekenen dat deze systemen niet beschikbaar zijn om u te besch ermen in
geval van een ongeval, waardoor ernstig letsel zou kunnen ontst aan. Laat
de auto onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste des-
kundige als dit gebeurt.
OPMERKING
■ Voorkomen van schade aan de motor en onderdelen ervan
Als het waarschuwingslampje voor een hoge koelvloeistoftemperat uur knip-
pert of gaat branden, is de motor mogelijk oververhit. Breng in dat geval de
auto zo snel mogelijk op een veilige plaats tot stilstand en co ntroleer de
motor nadat deze volledig is afgekoeld. ( →Blz. 462)
*4
YARIS_HV_OM_Europe_OM52J30E.book Page 98 Thursday, December 1, 2016 3:19 PM

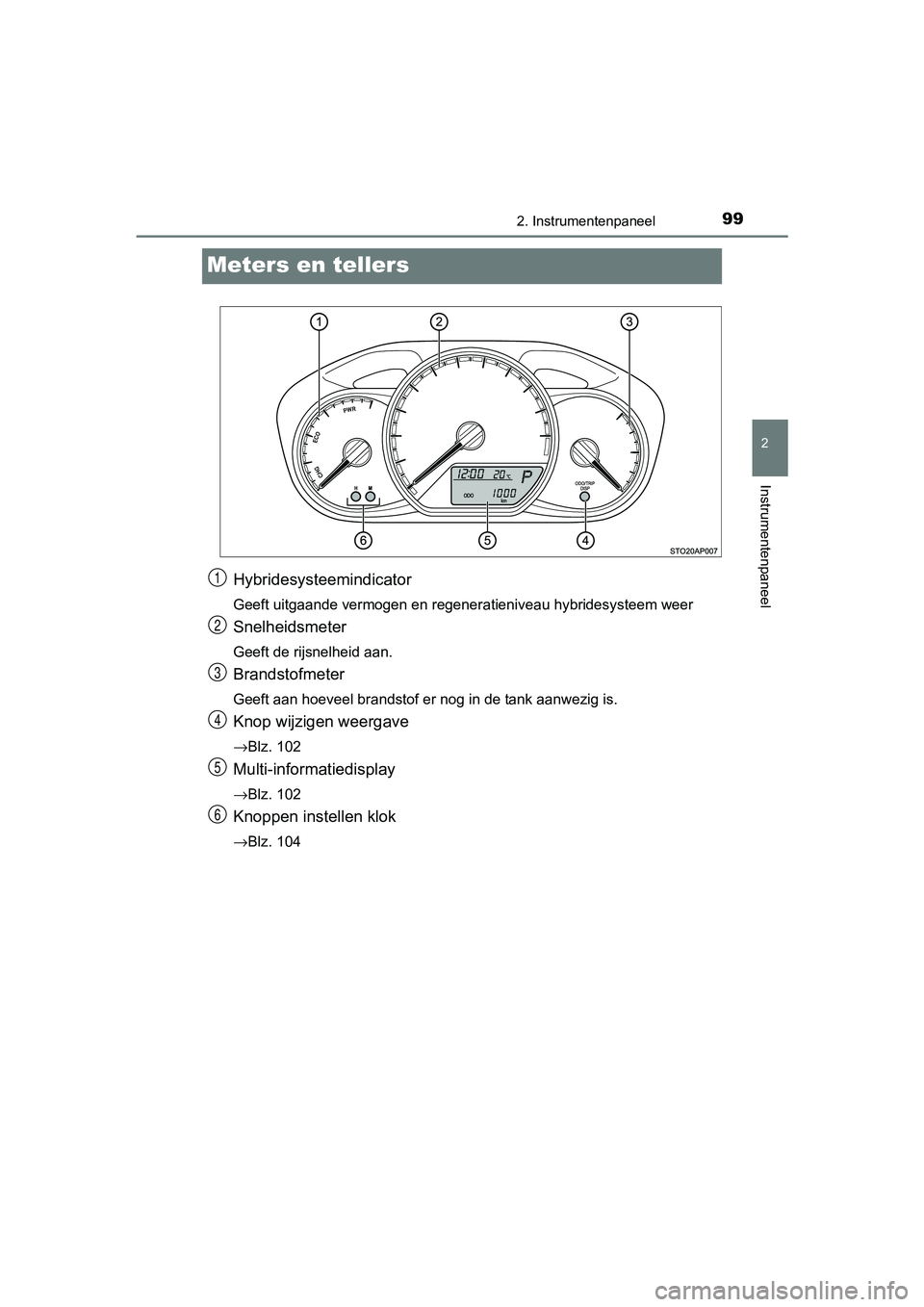

99
2
2. Instrumentenpaneel
Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J30E
Meters en tellers
Hybridesysteemindicator
Geeft uitgaande vermogen en regeneratieniveau hybridesysteem weer
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Knop wijzigen weergave
→Blz. 102
Multi-informatiedisplay
→Blz. 102
Knoppen instellen klok
→Blz. 104
1
2
3
4
5
6
YARIS_HV_OM_Europe_OM52J30E.book Page 99 Thursday, December 1, 2016 3:19 PM

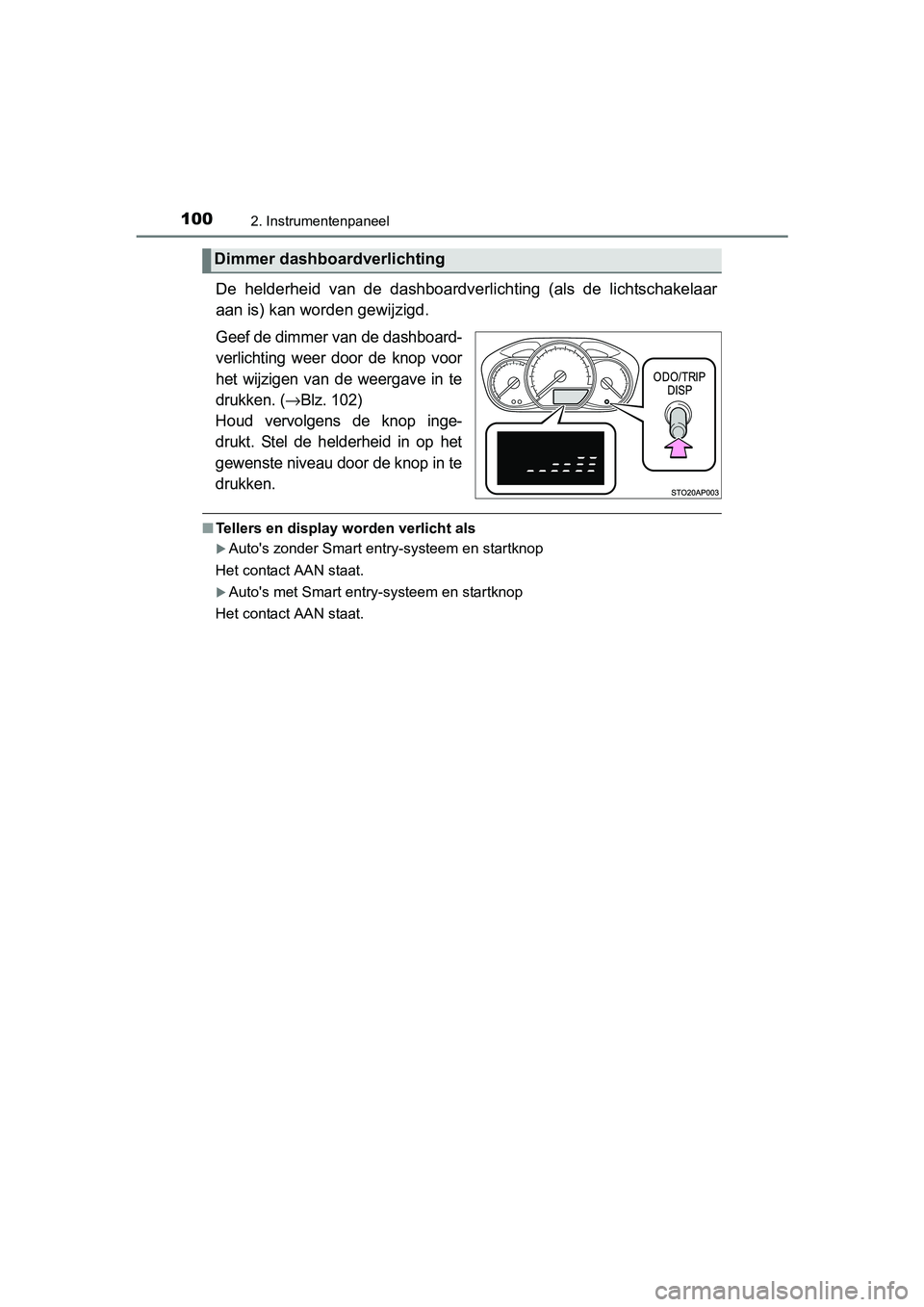

1002. Instrumentenpaneel
YARIS_HV_OM_Europe_OM52J30E
De helderheid van de dashboardverlichting (als de lichtschakelaar
aan is) kan worden gewijzigd.
Geef de dimmer van de dashboard-
verlichting weer door de knop voor
het wijzigen van de weergave in te
drukken. (
→Blz. 102)
Houd vervolgens de knop inge-
drukt. Stel de helderheid in op het
gewenste niveau door de knop in te
drukken.
■ Tellers en display worden verlicht als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
Dimmer dashboardverlichting
YARIS_HV_OM_Europe_OM52J30E.book Page 100 Thursday, December 1, 2016 3:19 PM
