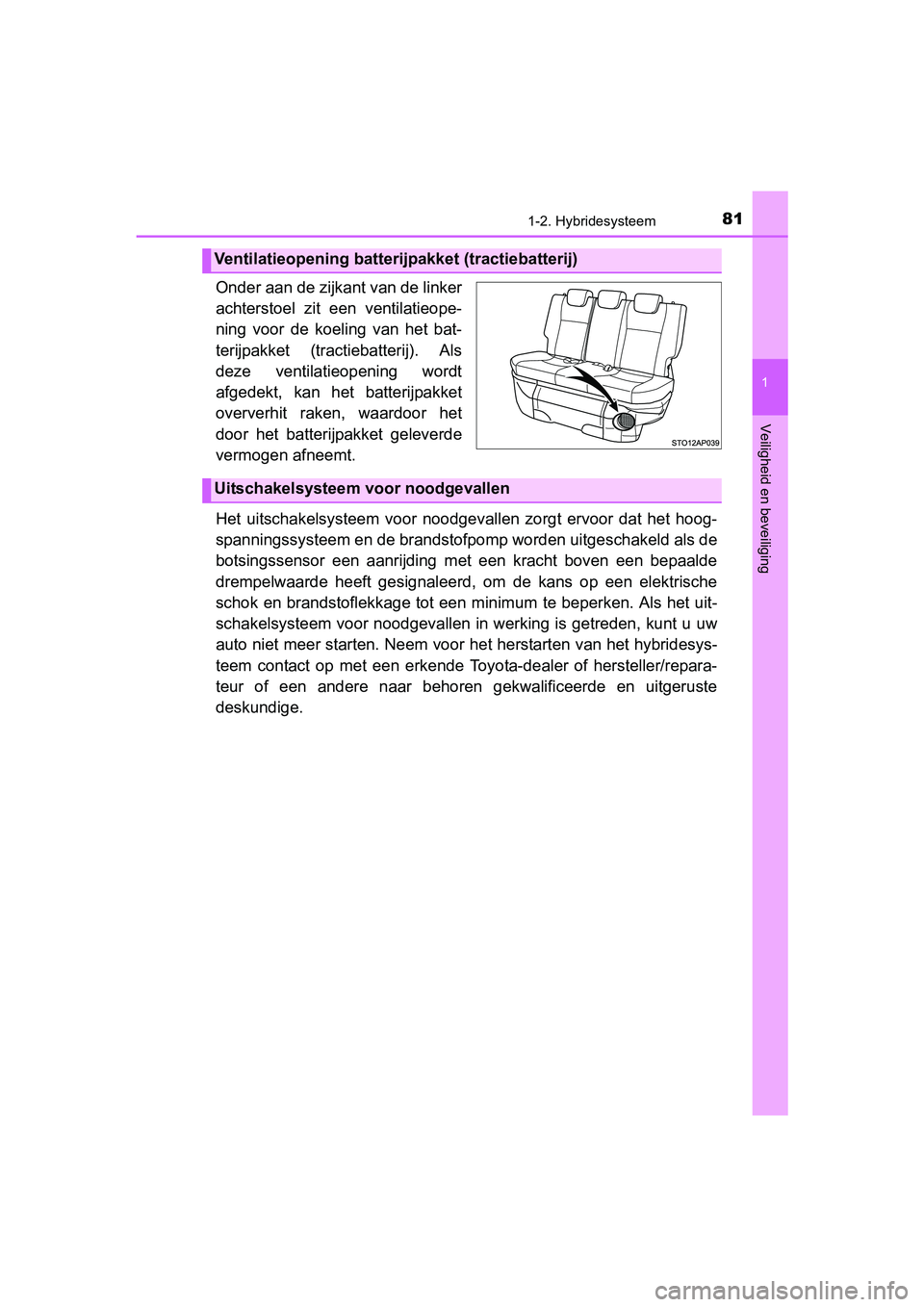

811-2. Hybridesysteem
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52J30E
Onder aan de zijkant van de linker
achterstoel zit een ventilatieope-
ning voor de koeling van het bat-
terijpakket (tractiebatterij). Als
deze ventilatieopening wordt
afgedekt, kan het batterijpakket
oververhit raken, waardoor het
door het batterijpakket geleverde
vermogen afneemt.
Het uitschakelsysteem voor noodgev allen zorgt ervoor dat het hoog-
spanningssysteem en de brandstof pomp worden uitgeschakeld als de
botsingssensor een aanrijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybrid esys-
teem contact op met een erkende Toyota-dealer of hersteller/rep ara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
YARIS_HV_OM_Europe_OM52J30E.book Page 81 Thursday, December 1, 2016 3:19 PM

821-2. Hybridesysteem
YARIS_HV_OM_Europe_OM52J30E

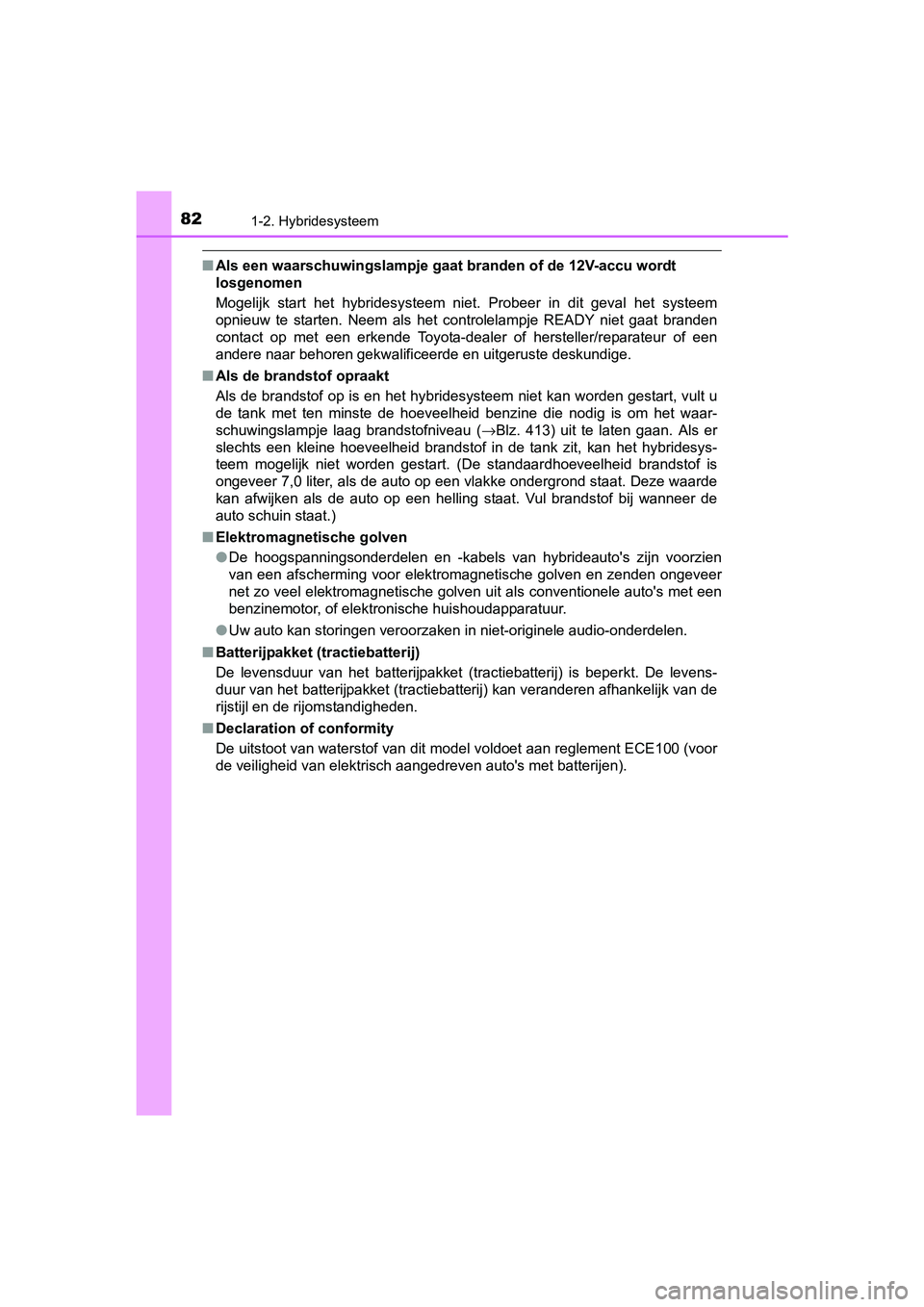

■Als een waarschuwingslampje gaat branden of de 12V-accu wordt
losgenomen
Mogelijk start het hybridesysteem niet. Probeer in dit geval he t systeem
opnieuw te starten. Neem als het controlelampje READY niet gaat branden
contact op met een erkende Toyota-dealer of hersteller/reparate ur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem niet kan worden ge start, vult u
de tank met ten minste de hoeveelheid benzine die nodig is om h et waar-
schuwingslampje laag brandstofniveau (→Blz. 413) uit te laten gaan. Als er
slechts een kleine hoeveelheid brandstof in de tank zit, kan he t hybridesys-
teem mogelijk niet worden gestart. (De standaardhoeveelheid bra ndstof is
ongeveer 7,0 liter, als de auto op een vlakke ondergrond staat. Deze waarde
kan afwijken als de auto op een helling staat. Vul brandstof bi j wanneer de
auto schuin staat.)
■ Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn vo orzien
van een afscherming voor elektromagnetische golven en zenden on geveer
net zo veel elektromagnetische golven uit als conventionele aut o's met een
benzinemotor, of elektronische huishoudapparatuur.
● Uw auto kan storingen veroorzaken in niet-originele audio-onder delen.
■ Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractiebatterij) is beper kt. De levens-
duur van het batterijpakket (tractiebatterij) kan veranderen afhankelijk van de
rijstijl en de rijomstandigheden.
■ Declaration of conformity
De uitstoot van waterstof van dit model voldoet aan reglement E CE100 (voor
de veiligheid van elektrisch aangedreven auto's met batterijen) .
YARIS_HV_OM_Europe_OM52J30E.book Page 82 Thursday, December 1, 2016 3:19 PM

831-2. Hybridesysteem
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52J30E

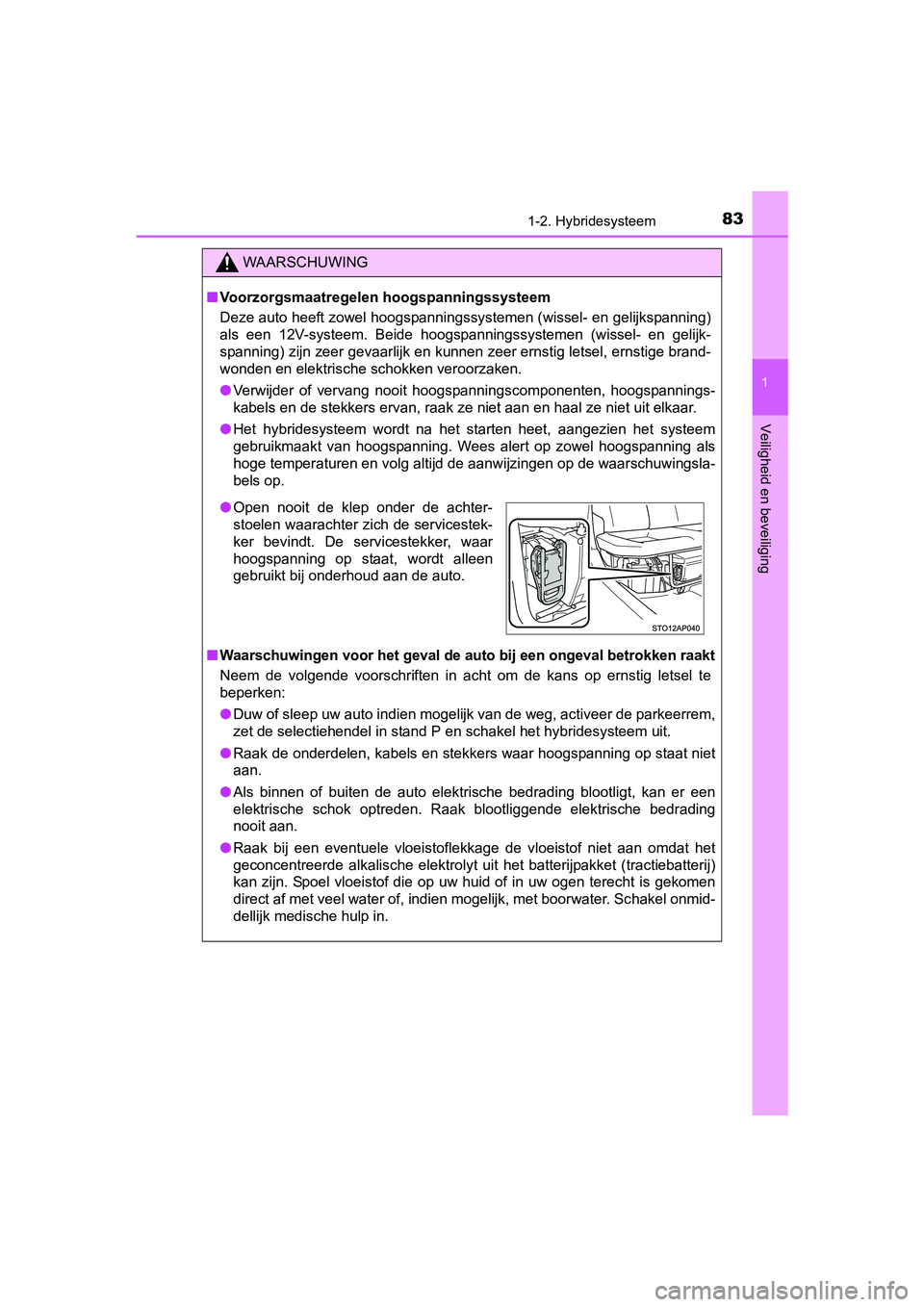

WAARSCHUWING
■Voorzorgsmaatregelen hoogspanningssysteem
Deze auto heeft zowel hoogspanningssystemen (wissel- en gelijks panning)
als een 12V-systeem. Beide hoogspanningssystemen (wissel- en ge lijk-
spanning) zijn zeer gevaarlijk en kunnen zeer ernstig letsel, e rnstige brand-
wonden en elektrische schokken veroorzaken.
● Verwijder of vervang nooit hoogspanningscomponenten, hoogspanni ngs-
kabels en de stekkers ervan, raak ze niet aan en haal ze niet u it elkaar.
● Het hybridesysteem wordt na het starten heet, aangezien het sys teem
gebruikmaakt van hoogspanning. Wees alert op zowel hoogspanning als
hoge temperaturen en volg altijd de aanwijzingen op de waarschu wingsla-
bels op.
■
Waarschuwingen voor het geval de auto bij een ongeval betrokken raakt
Neem de volgende voorschriften in acht om de kans op ernstig letsel te
beperken:
● Duw of sleep uw auto indien mogelijk van de weg, activeer de pa rkeerrem,
zet de selectiehendel in stand P en schakel het hybridesysteem uit.
● Raak de onderdelen, kabels en stekkers waar hoogspanning op sta at niet
aan.
● Als binnen of buiten de auto elektrische bedrading blootligt, k an er een
elektrische schok optreden. Raak blootliggende elektrische bedr ading
nooit aan.
● Raak bij een eventuele vloeistoflekkage de vloeistof niet aan o mdat het
geconcentreerde alkalische elektrolyt uit het batterijpakket (t ractiebatterij)
kan zijn. Spoel vloeistof die op uw huid of in uw ogen terecht is gekomen
direct af met veel water of, indien mogelijk, met boorwater. Sc hakel onmid-
dellijk medische hulp in.
● Open nooit de klep onder de achter-
stoelen waarachter zich de servicestek-
ker bevindt. De servicestekker, waar
hoogspanning op staat, wordt alleen
gebruikt bij onderhoud aan de auto.
YARIS_HV_OM_Europe_OM52J30E.book Page 83 Thursday, December 1, 2016 3:19 PM

841-2. Hybridesysteem
YARIS_HV_OM_Europe_OM52J30E

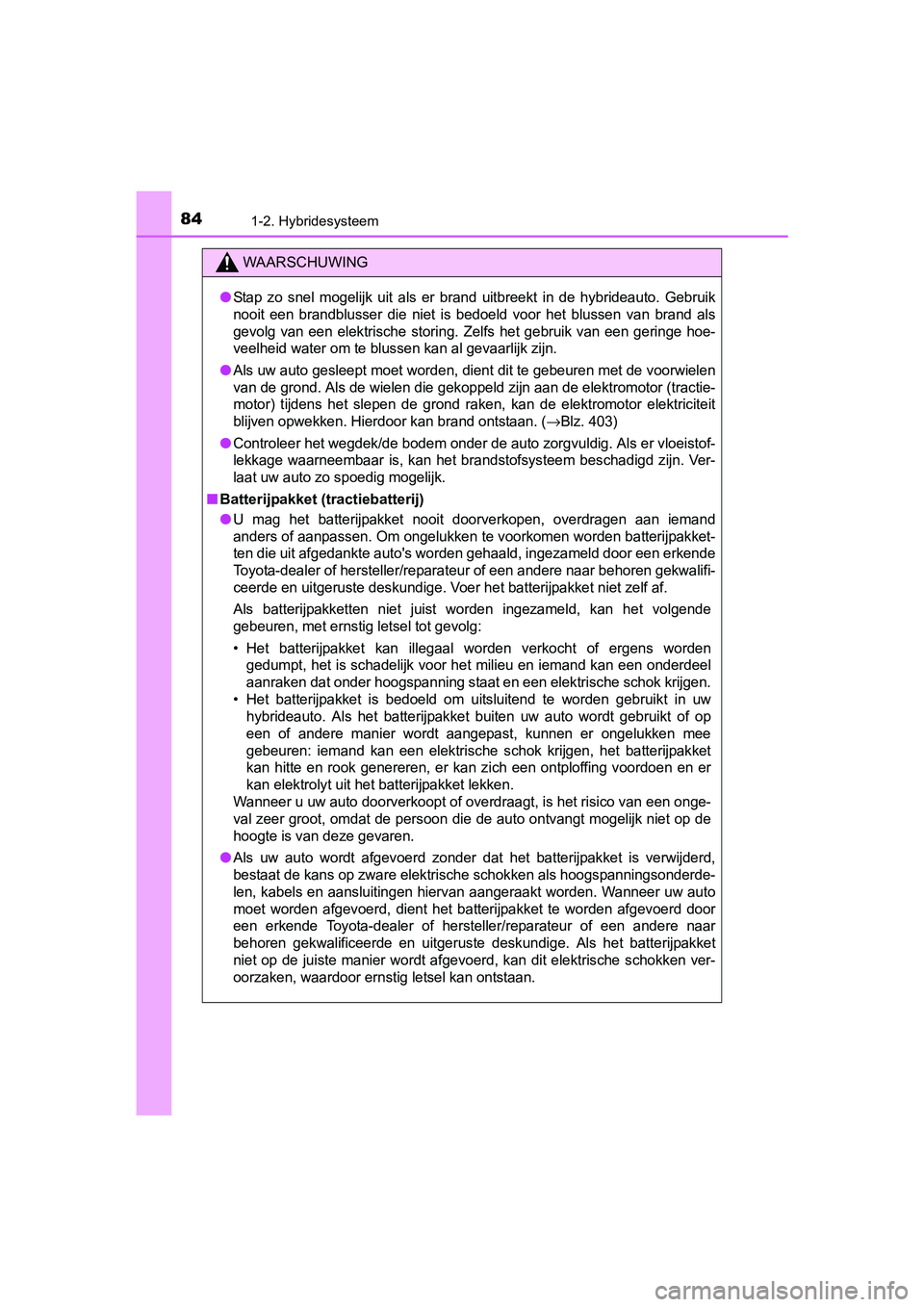

WAARSCHUWING
●Stap zo snel mogelijk uit als er brand uitbreekt in de hybrideauto. Gebruik
nooit een brandblusser die niet is bedoeld voor het blussen van brand als
gevolg van een elektrische stori ng. Zelfs het gebruik van een geringe hoe-
veelheid water om te blussen kan al gevaarlijk zijn.
●Als uw auto gesleept moet worden, dient dit te gebeuren met de voorwielen
van de grond. Als de wielen die gekoppeld zijn aan de elektromo tor (tractie-
motor) tijdens het slepen de grond raken, kan de elektromotor e lektriciteit
blijven opwekken. Hierdoor kan brand ontstaan. (
→Blz. 403)
●Controleer het wegdek/de bodem onder de auto zorgvuldig. Als er vloeistof-
lekkage waarneembaar is, kan het b randstofsysteem beschadigd zijn. Ver-
laat uw auto zo spoedig mogelijk.
■ Batterijpakket (tractiebatterij)
●
U mag het batterijpakket nooit doorverkopen, overdragen aan iem and
anders of aanpassen. Om ongelukken te voorkomen worden batterij pakket-
ten die uit afgedankte auto's worden gehaald, ingezameld door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige . Voer het batterijpakket niet zelf af.
Als batterijpakketten niet juist worden ingezameld, kan het vol gende
gebeuren, met ernstig letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens word en
gedumpt, het is schadelijk voor het milieu en iemand kan een on derdeel
aanraken dat onder hoogspanning staat en een elektrische schok krijgen.
• Het batterijpakket is bedoeld om uitsluitend te worden gebruik t in uw
hybrideauto. Als het batterijpakket buiten uw auto wordt gebrui kt of op
een of andere manier wordt aangepast, kunnen er ongelukken mee
gebeuren: iemand kan een elektrisc he schok krijgen, het batterijpakket
kan hitte en rook genereren, er kan zich een ontploffing voordo en en er
kan elektrolyt uit he t batterijpakket lekken.
Wanneer u uw auto doorverkoopt of overdraagt, is het risico van een onge-
val zeer groot, omdat de persoon die de auto ontvangt mogelijk niet op de
hoogte is van deze gevaren.
●Als uw auto wordt afgevoerd zonder dat het batterijpakket is verwijderd,
bestaat de kans op zware elektr ische schokken als hoogspannings onderde-
len, kabels en aansluitingen hiervan aangeraakt worden. Wanneer uw auto
moet worden afgevoerd, dient het batterijpakket te worden afgev oerd door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige. Als het batte rijpakket
niet op de juiste manier wordt afgevoerd, kan dit elektrische s chokken ver-
oorzaken, waardoor ernstig letsel kan ontstaan.
YARIS_HV_OM_Europe_OM52J30E.book Page 84 Thursday, December 1, 2016 3:19 PM

851-2. Hybridesysteem
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52J30E

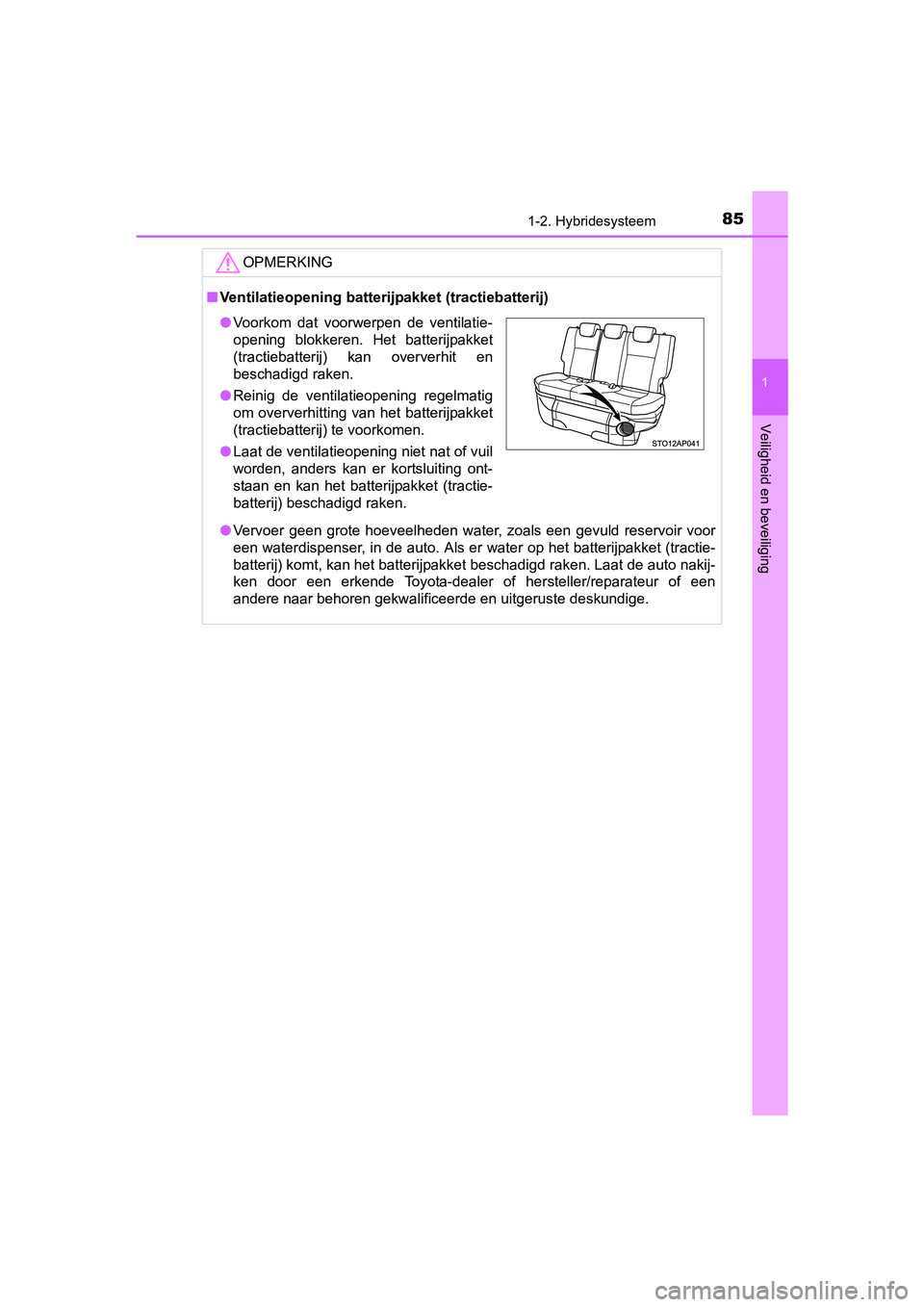

OPMERKING
■Ventilatieopening batterijpakket (tractiebatterij)
● Vervoer geen grote hoeveelheden water, zoals een gevuld reservo ir voor
een waterdispenser, in de auto. Als er water op het batterijpak ket (tractie-
batterij) komt, kan het batterijpakket beschadigd raken. Laat d e auto nakij-
ken door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Voorkom dat voorwerpen de ventilatie-
opening blokkeren. Het batterijpakket
(tractiebatterij) kan oververhit en
beschadigd raken.
● Reinig de ventilatieopening regelmatig
om oververhitting van het batterijpakket
(tractiebatterij) te voorkomen.
● Laat de ventilatieopening niet nat of vuil
worden, anders kan er kortsluiting ont-
staan en kan het batterijpakket (tractie-
batterij) beschadigd raken.
YARIS_HV_OM_Europe_OM52J30E.book Page 85 Thursday, December 1, 2016 3:19 PM

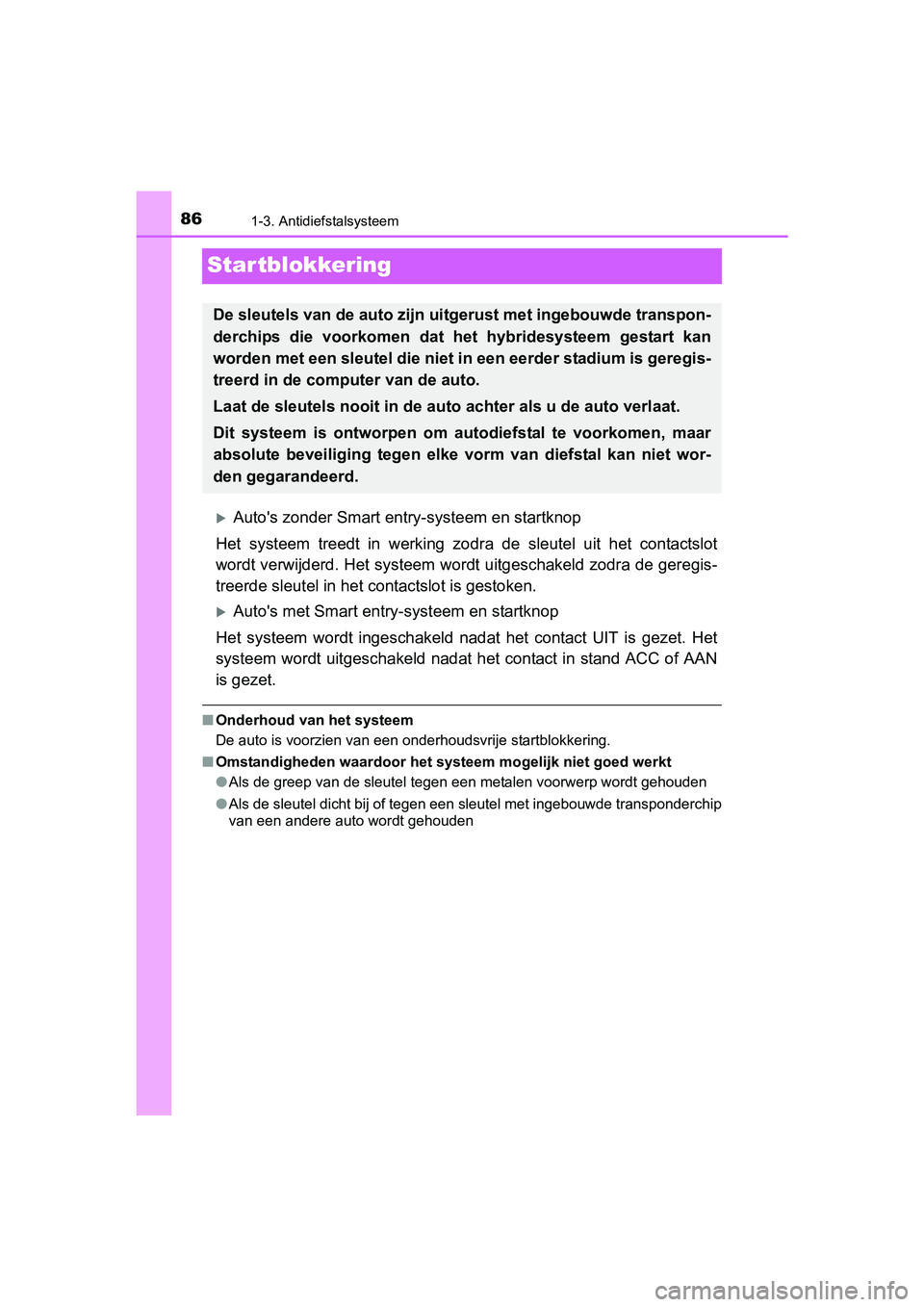

861-3. Antidiefstalsysteem
YARIS_HV_OM_Europe_OM52J30E
Startblokkering
Auto's zonder Smart entry-systeem en startknop
Het systeem treedt in werking zodra de sleutel uit het contacts lot
wordt verwijderd. Het systeem w ordt uitgeschakeld zodra de gere gis-
treerde sleutel in het contactslot is gestoken.
Auto's met Smart entry-systeem en startknop
Het systeem wordt ingeschakeld nadat het contact UIT is gezet. Het
systeem wordt uitgeschakeld nadat het contact in stand ACC of A AN
is gezet.
■ Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■ Omstandigheden waardoor het systeem mogelijk niet goed werkt
●Als de greep van de sleutel tegen een metalen voorwerp wordt gehouden
● Als de sleutel dicht bij of tegen een sleutel met ingebouwde tr ansponderchip
van een andere auto wordt gehouden
De sleutels van de auto zijn uitgerust met ingebouwde transpon-
derchips die voorkomen dat he t hybridesysteem gestart kan
worden met een sleutel die niet in een eerder stadium is geregi s-
treerd in de computer van de auto.
Laat de sleutels nooit in de auto achter als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal te voorkomen, maar
absolute beveiliging tegen elke v orm van diefstal kan niet wor-
den gegarandeerd.
YARIS_HV_OM_Europe_OM52J30E.book Page 86 Thursday, December 1, 2016 3:19 PM

871-3. Antidiefstalsysteem
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52J30E■

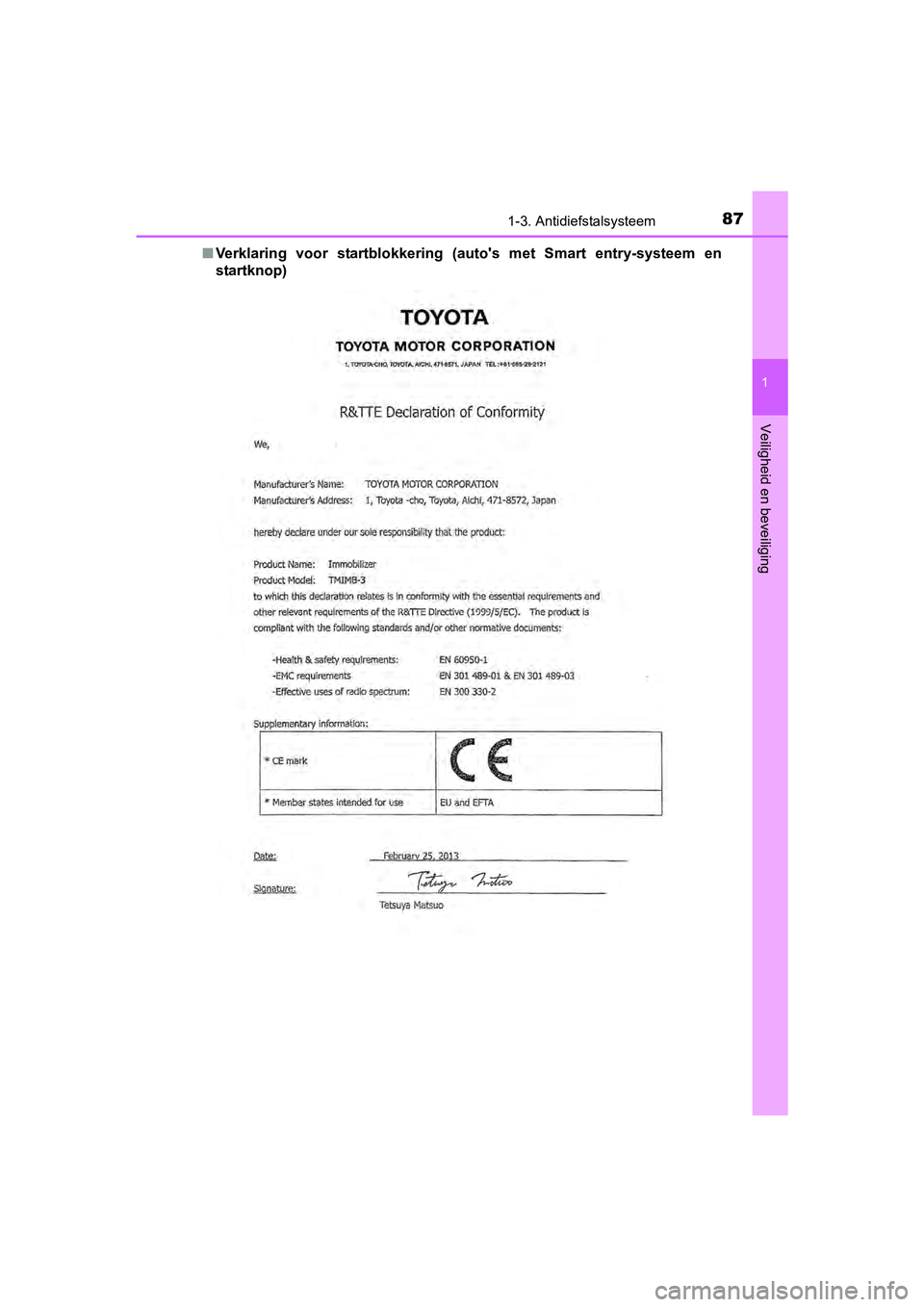

Verklaring voor startblokkering (auto's met Smart entry-systeem en
startknop)
YARIS_HV_OM_Europe_OM52J30E.book Page 87 Thursday, December 1, 2016 3:19 PM

881-3. Antidiefstalsysteem
YARIS_HV_OM_Europe_OM52J30E
YARIS_HV_OM_Europe_OM52J30E.book Page 88 Thursday, December 1, 2016 3:19 PM

891-3. Antidiefstalsysteem
1
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52J30E■

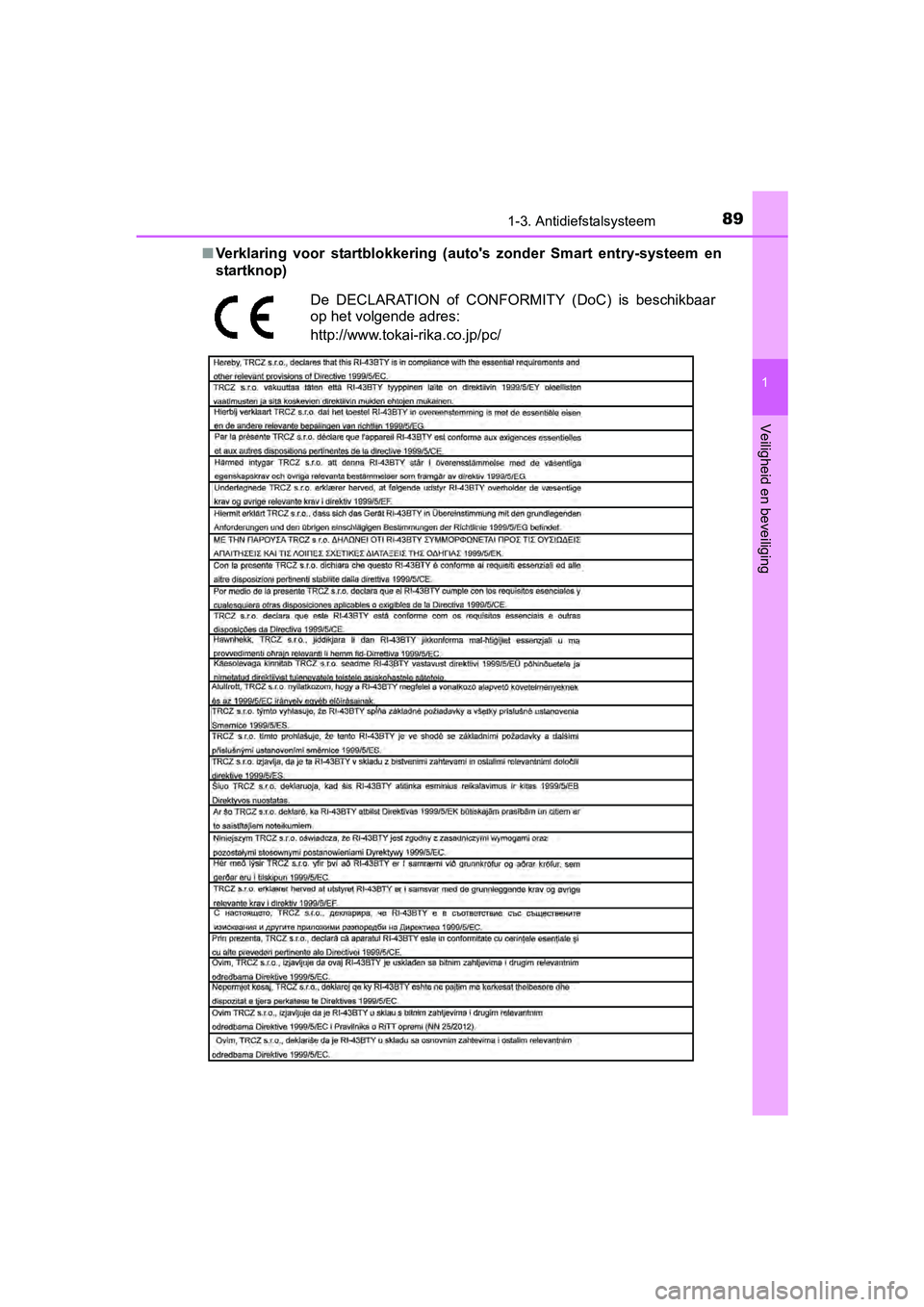

Verklaring voor startblokkering (auto's zonder Smart entry-syst eem en
startknop)
De DECLARATION of CONFORMITY (DoC) is beschikbaar
op het volgende adres:
http://www.tokai-rika.co.jp/pc/
YARIS_HV_OM_Europe_OM52J30E.book Page 89 Thursday, December 1, 2016 3:19 PM

901-3. Antidiefstalsysteem
YARIS_HV_OM_Europe_OM52J30E

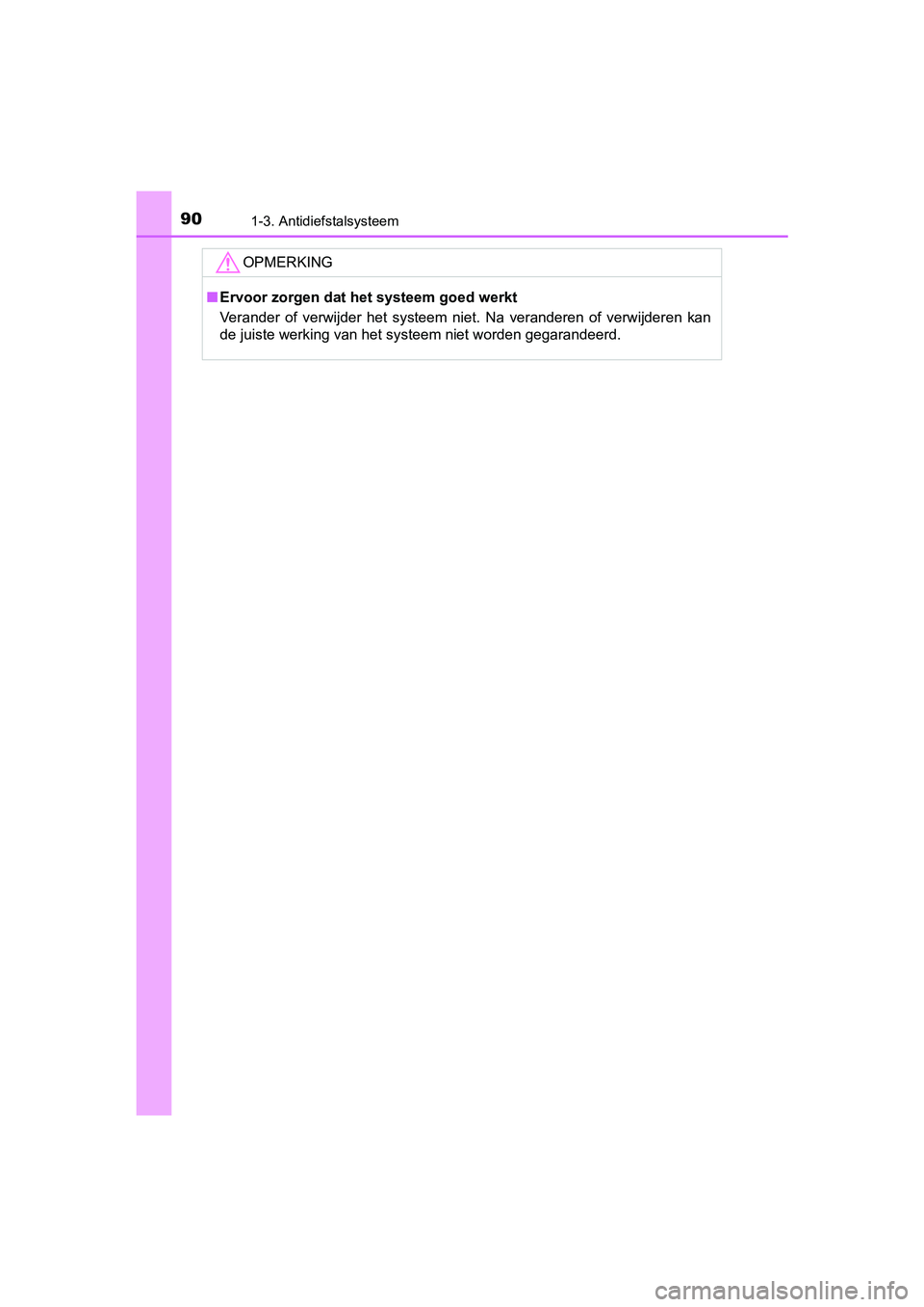

OPMERKING
■Ervoor zorgen dat het systeem goed werkt
Verander of verwijder het systeem niet. Na veranderen of verwij deren kan
de juiste werking van het systeem niet worden gegarandeerd.
