TOYOTA YARIS HYBRID 2017 Instructieboekje (in Dutch)

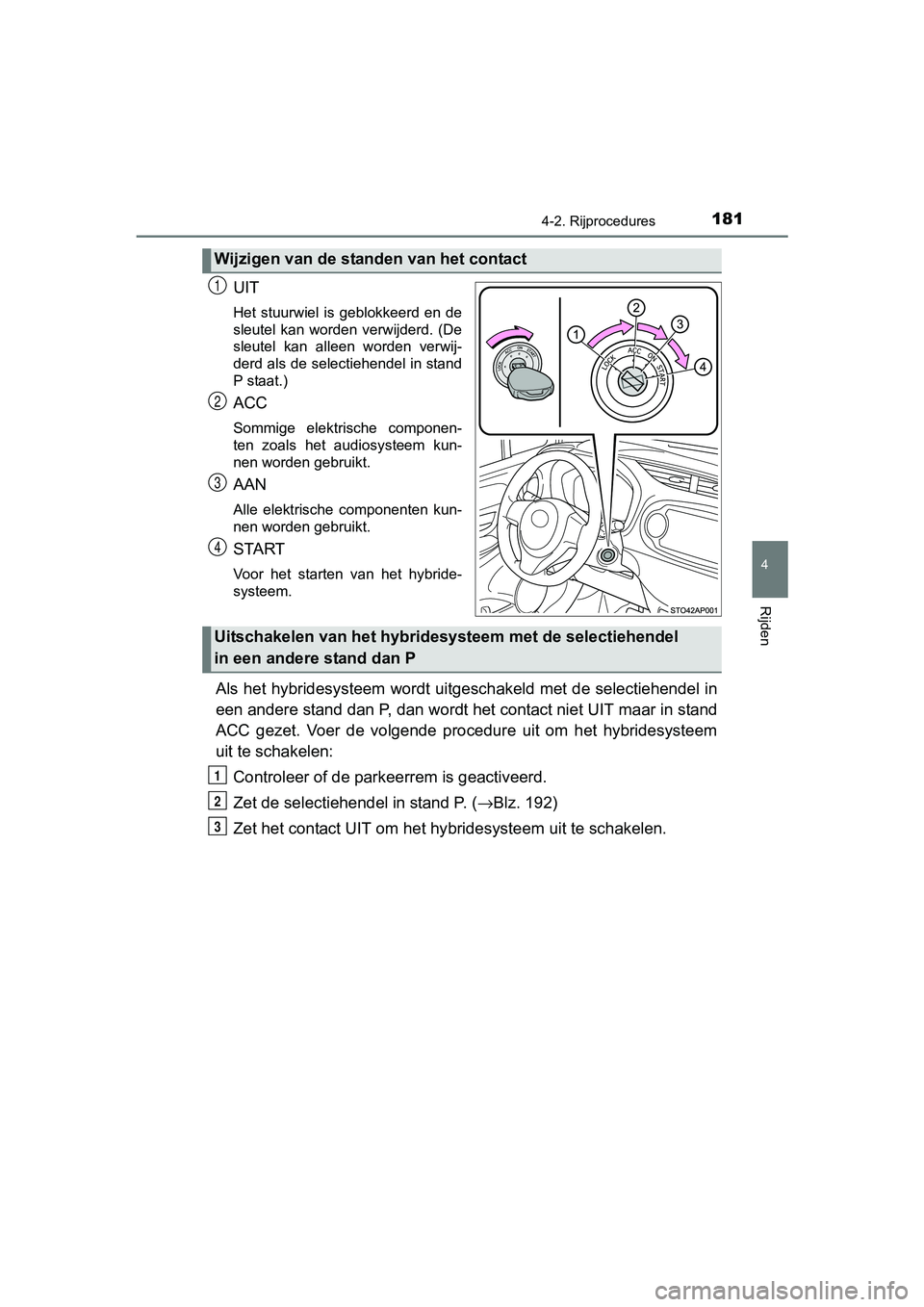

1814-2. Rijprocedures
4
Rijden
YARIS_HV_OM_Europe_OM52J30E
UIT
Het stuurwiel is geblokkeerd en de
sleutel kan worden verwijderd. (De
sleutel kan alleen worden verwij-
derd als de selectiehendel in stand
P staat.)
ACC
Sommige elektrische componen-
ten zoals het audiosysteem kun-
nen worden gebruikt.
AAN
Alle elektrische componenten kun-
nen worden gebruikt.
START
Voor het starten van het hybride-
systeem.
Als het hybridesysteem wordt uitgeschakeld met de selectiehendel in
een andere stand dan P, dan wordt het contact niet UIT maar in stand
ACC gezet. Voer de volgende procedure uit om het hybridesysteem
uit te schakelen:
Controleer of de parkeerrem is geactiveerd.
Zet de selectiehe ndel in stand P. (→Blz. 192)
Zet het contact UIT om het hy bridesysteem uit te schakelen.
Wijzigen van de standen van het contact
1
2
3
4
Uitschakelen van het hybridesysteem met de selectiehendel
in een andere stand dan P
1
2
3
YARIS_HV_OM_Europe_OM52J30E.book Page 181 Thursday, December 1, 2016 3:19 PM

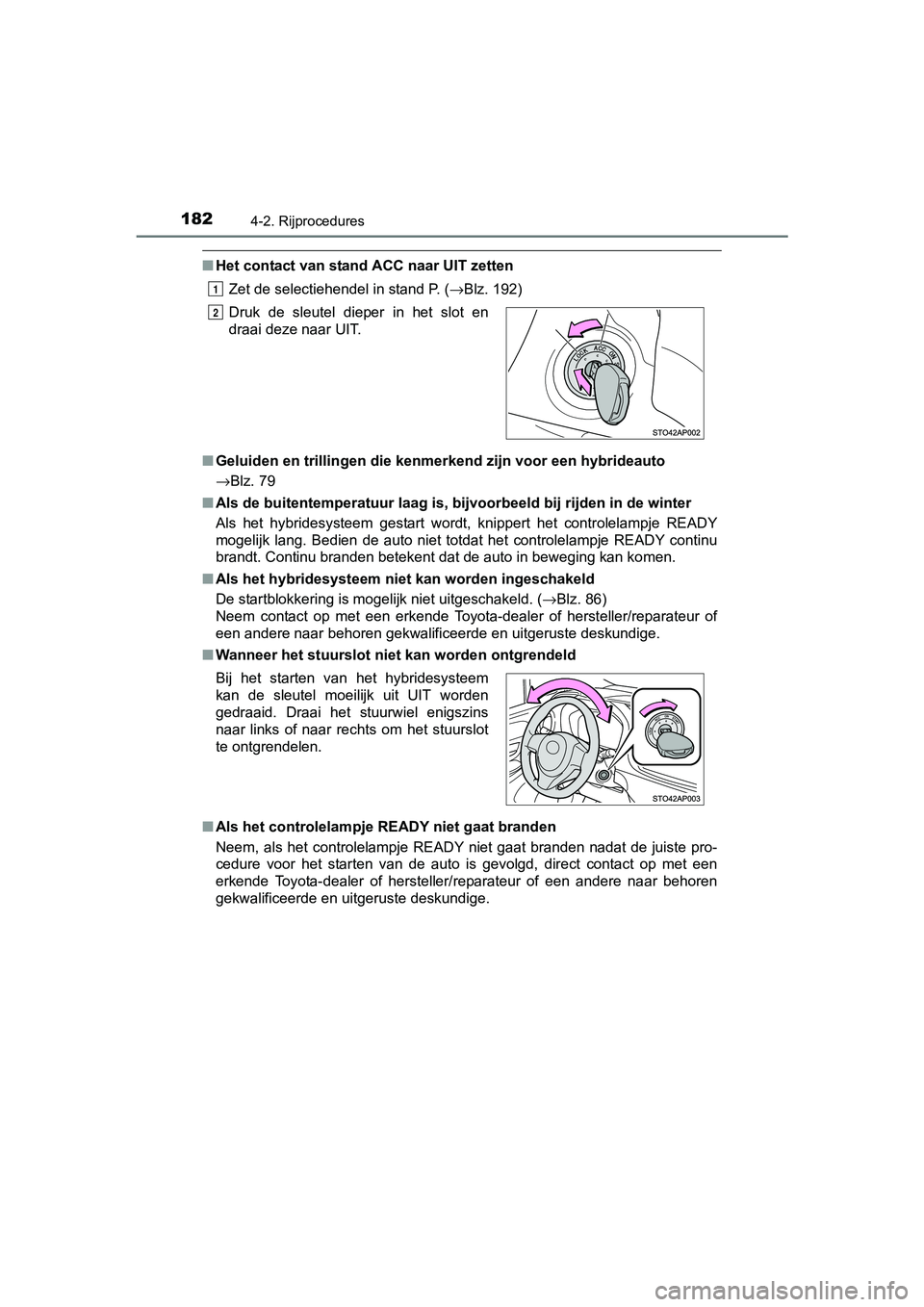

1824-2. Rijprocedures
YARIS_HV_OM_Europe_OM52J30E
■Het contact van stand ACC naar UIT zetten
Zet de selectiehendel in stand P. ( →Blz. 192)
■ Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
→Blz. 79
■ Als de buitentemperatuur laag is, bijvoorbeeld bij rijden in de winter
Als het hybridesysteem gestart wordt, knippert het controlelamp je READY
mogelijk lang. Bedien de auto niet totdat het controlelampje RE ADY continu
brandt. Continu branden betekent dat de auto in beweging kan ko men.
■ Als het hybridesysteem niet kan worden ingeschakeld
De startblokkering is mogelijk niet uitgeschakeld. ( →Blz. 86)
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Wanneer het stuurslot niet kan worden ontgrendeld
■ Als het controlelampje READY niet gaat branden
Neem, als het controlelampje READY niet gaat branden nadat de juiste pro-
cedure voor het starten van de auto is gevolgd, direct contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Druk de sleutel dieper in het slot en
draai deze naar UIT.
Bij het starten van het hybridesysteem
kan de sleutel moeilijk uit UIT worden
gedraaid. Draai het stuurwiel enigszins
naar links of naar rechts om het stuurslot
te ontgrendelen.
1
2
YARIS_HV_OM_Europe_OM52J30E.book Page 182 Thursday, December 1, 2016 3:19 PM

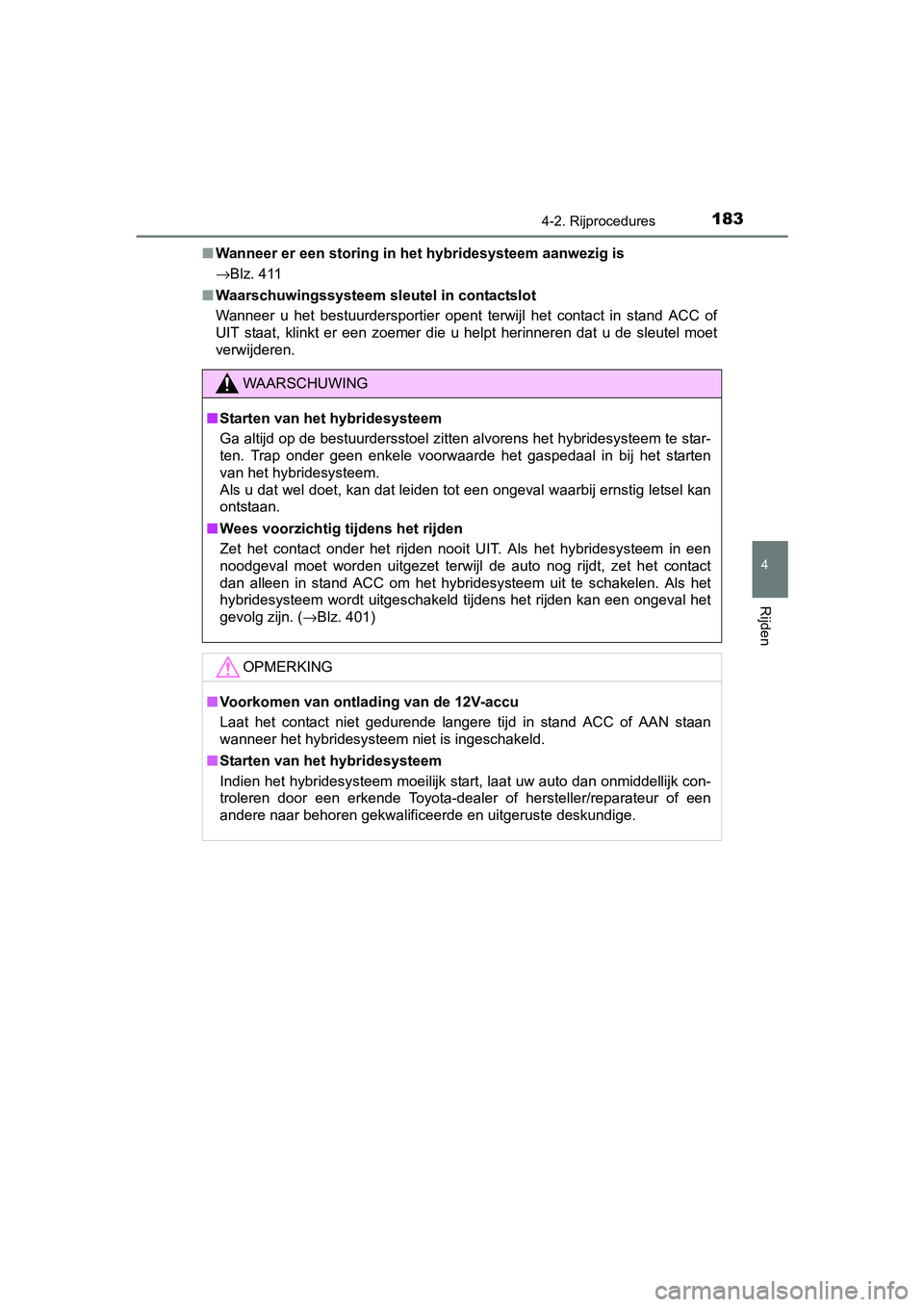

1834-2. Rijprocedures
4
Rijden
YARIS_HV_OM_Europe_OM52J30E■
Wanneer er een storing in het hybridesysteem aanwezig is
→Blz. 411
■ Waarschuwingssysteem sleutel in contactslot
Wanneer u het bestuurdersportier opent terwijl het contact in s tand ACC of
UIT staat, klinkt er een zoemer die u helpt herinneren dat u de sleutel moet
verwijderen.
WAARSCHUWING
■ Starten van het hybridesysteem
Ga altijd op de bestuurdersstoel zitten alvorens het hybridesys teem te star-
ten. Trap onder geen enkele voorwaarde het gaspedaal in bij het starten
van het hybridesysteem.
Als u dat wel doet, kan dat leiden tot een ongeval waarbij erns tig letsel kan
ontstaan.
■ Wees voorzichtig tijdens het rijden
Zet het contact onder het rijden nooit UIT. Als het hybridesyst eem in een
noodgeval moet worden uitgezet terwijl de auto nog rijdt, zet h et contact
dan alleen in stand ACC om het hybridesysteem uit te schakelen. Als het
hybridesysteem wordt uitgeschakeld tijdens het rijden kan een ongeval het
gevolg zijn. ( →Blz. 401)
OPMERKING
■Voorkomen van ontlading van de 12V-accu
Laat het contact niet gedurende langere tijd in stand ACC of AA N staan
wanneer het hybridesysteem niet is ingeschakeld.
■ Starten van het hybridesysteem
Indien het hybridesysteem moeilijk start, laat uw auto dan onmi ddellijk con-
troleren door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
YARIS_HV_OM_Europe_OM52J30E.book Page 183 Thursday, December 1, 2016 3:19 PM

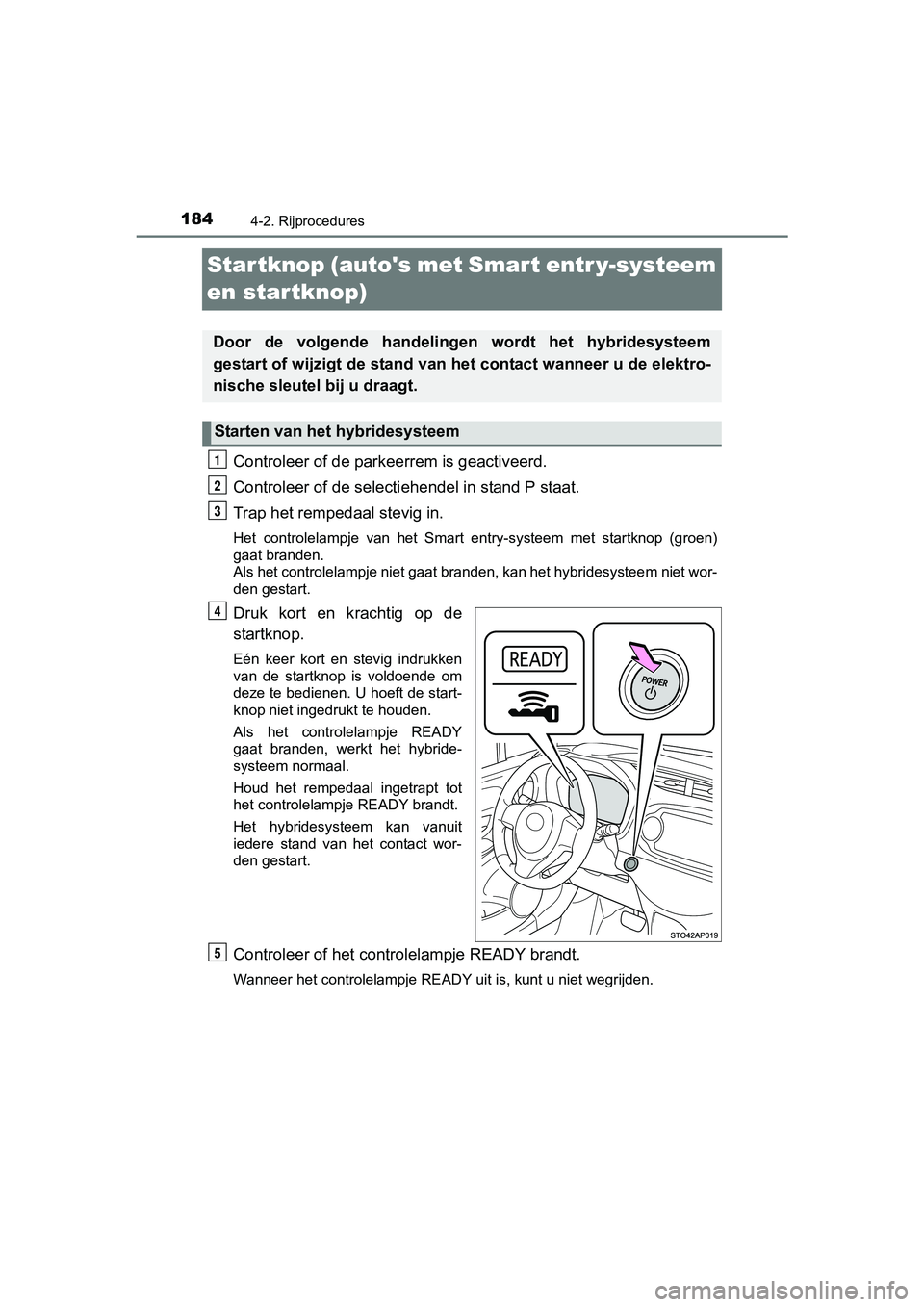

1844-2. Rijprocedures
YARIS_HV_OM_Europe_OM52J30E
Startknop (auto's met Smart entr y-systeem
en startknop)
Controleer of de parkeerrem is geactiveerd.
Controleer of de selectiehendel in stand P staat.
Trap het rempedaal stevig in.
Het controlelampje van het Smart entry-systeem met startknop (g roen)
gaat branden.
Als het controlelampje niet gaat branden, kan het hybridesystee m niet wor-
den gestart.
Druk kort en krachtig op de
startknop.
Eén keer kort en stevig indrukken
van de startknop is voldoende om
deze te bedienen. U hoeft de start-
knop niet ingedrukt te houden.
Als het controlelampje READY
gaat branden, werkt het hybride-
systeem normaal.
Houd het rempedaal ingetrapt tot
het controlelampje READY brandt.
Het hybridesysteem kan vanuit
iedere stand van het contact wor-
den gestart.
Controleer of het contro lelampje READY brandt.
Wanneer het controlelampje READY uit is, kunt u niet wegrijden.
Door de volgende handelinge n wordt het hybridesysteem
gestart of wijzigt de stand van het contact wanneer u de elektr o-
nische sleutel bij u draagt.
Starten van het hybridesysteem
1
2
3
4
5
YARIS_HV_OM_Europe_OM52J30E.book Page 184 Thursday, December 1, 2016 3:19 PM

1854-2. Rijprocedures
4
Rijden
YARIS_HV_OM_Europe_OM52J30E
Breng de auto tot stilstand.
Activeer de parkeerrem (→Blz. 197), en zet de selectiehendel in
stand P.
Druk op de startknop.
Laat het rempedaal los en controleer of het controlelampje van het
Smart entry-systeem met s tartknop (groen) uit is.
De standen kunnen worden gewijzigd door op de startknop te druk ken
als het rempedaal niet wordt ingetrapt. (De stand verandert ied ere
keer dat op de knop wordt gedrukt.)
UIT
*
De alarmknipperlichten kunnen
worden gebruikt.
Stand ACC
Sommige elektrische componen-
ten zoals het audiosysteem kun-
nen worden gebruikt.
Het controlelampje van het Smart
entry-systeem met startknop
(groen) knippert langzaam.
AAN
Alle elektrische componenten kun-
nen worden gebruikt.
Het controlelampje van het Smart
entry-systeem met startknop
(groen) knippert langzaam.
*: Als de selectiehendel niet in stand P staat en het hybridesysteem wordt uitgezet, wordt het contact in stand ACC gezet in plaats van UI T.
Uitschakelen van het hybridesysteem
Wijzigen van de standen van het contact
1
2
3
4
YARIS_HV_OM_Europe_OM52J30E.book Page 185 Thursday, December 1, 2016 3:19 PM

1864-2. Rijprocedures
YARIS_HV_OM_Europe_OM52J30E
Als de selectiehendel niet in stand P staat en het hybridesysteem
wordt uitgezet, wordt het contact in plaats van UIT in stand AC C
gezet. Voer de volgende procedur e uit om het contact UIT te zetten:
Controleer of de parkeerrem is geactiveerd.
Zet de selectiehe ndel in stand P.
Controleer of het controlelampje van het Smart entry-systeem me t
startknop (groen) langzaam knippert en druk de startknop vervol -
gens eenmaal in.
Controleer of het controlelampje van het Smart entry-systeem me t
startknop (groen) uit is.
■ Auto power off-functie
Als het contact langer dan 20 minuten in stand ACC of langer da n een uur
AAN staat (hybridesysteem niet in werking) terwijl de selectieh endel in stand
P is staat, wordt het contact automatisch UIT gezet. Deze funct ie kan echter
niet geheel uitsluiten dat de 12V-accu ontladen raakt. Laat de auto niet gedu-
rende langere tijd in stand ACC of AAN staan terwijl het hybrid esysteem niet
in werking is.
■ Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
→Blz. 79
■ Leegraken batterij elektronische sleutel
→Blz. 116
■ Als de buitentemperatuur laag is, bijvoorbeeld bij rijden in de winter
Als het hybridesysteem gestart wordt, knippert het controlelamp je READY
mogelijk lang. Bedien de auto niet totdat het controlelampje RE ADY continu
brandt. Continu branden betekent dat de auto in beweging kan ko men.
■ Omstandigheden die de werking kunnen beïnvloeden
→Blz. 140
■ Aanwijzingen voor de startfunctie
→Blz. 141
Uitschakelen van het hybridesysteem met de selectiehendel
in een andere stand dan P
1
2
3
4
YARIS_HV_OM_Europe_OM52J30E.book Page 186 Thursday, December 1, 2016 3:19 PM

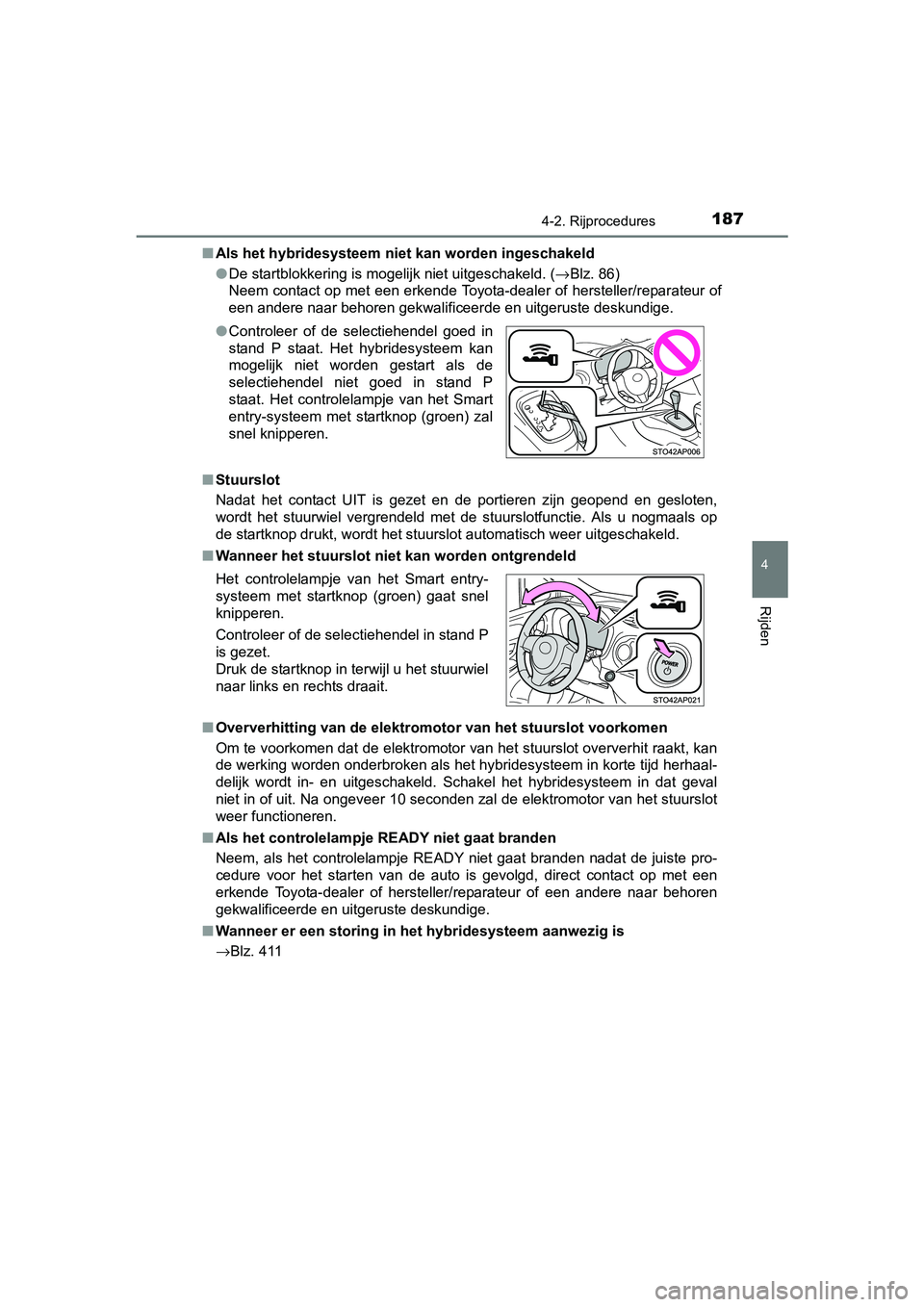

1874-2. Rijprocedures
4
Rijden
YARIS_HV_OM_Europe_OM52J30E■
Als het hybridesysteem niet kan worden ingeschakeld
●De startblokkering is mogelijk niet uitgeschakeld. (→ Blz. 86)
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
■ Stuurslot
Nadat het contact UIT is gezet en de portieren zijn geopend en gesloten,
wordt het stuurwiel vergrendeld met de stuurslotfunctie. Als u nogmaals op
de startknop drukt, wordt het stuurslot automatisch weer uitges chakeld.
■ Wanneer het stuurslot niet kan worden ontgrendeld
■ Oververhitting van de elektromotor van het stuurslot voorkomen
Om te voorkomen dat de elektromotor van het stuurslot oververhi t raakt, kan
de werking worden onderbroken als het hybridesysteem in korte t ijd herhaal-
delijk wordt in- en uitgeschakeld. Schakel het hybridesysteem i n dat geval
niet in of uit. Na ongeveer 10 seconden zal de elektromotor van het stuurslot
weer functioneren.
■ Als het controlelampje READY niet gaat branden
Neem, als het controlelampje READY niet gaat branden nadat de juiste pro-
cedure voor het starten van de auto is gevolgd, direct contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
■ Wanneer er een storing in het hybridesysteem aanwezig is
→Blz. 411 ●Controleer of de selectiehendel goed in
stand P staat. Het hybridesysteem kan
mogelijk niet worden gestart als de
selectiehendel niet goed in stand P
staat. Het controlelampje van het Smart
entry-systeem met startknop (groen) zal
snel knipperen.
Het controlelampje van het Smart entry-
systeem met startknop (groen) gaat snel
knipperen.
Controleer of de selectiehendel in stand P
is gezet.
Druk de startknop in terwijl u het stuurwiel
naar links en rechts draait.
YARIS_HV_OM_Europe_OM52J30E.book Page 187 Thursday, December 1, 2016 3:19 PM

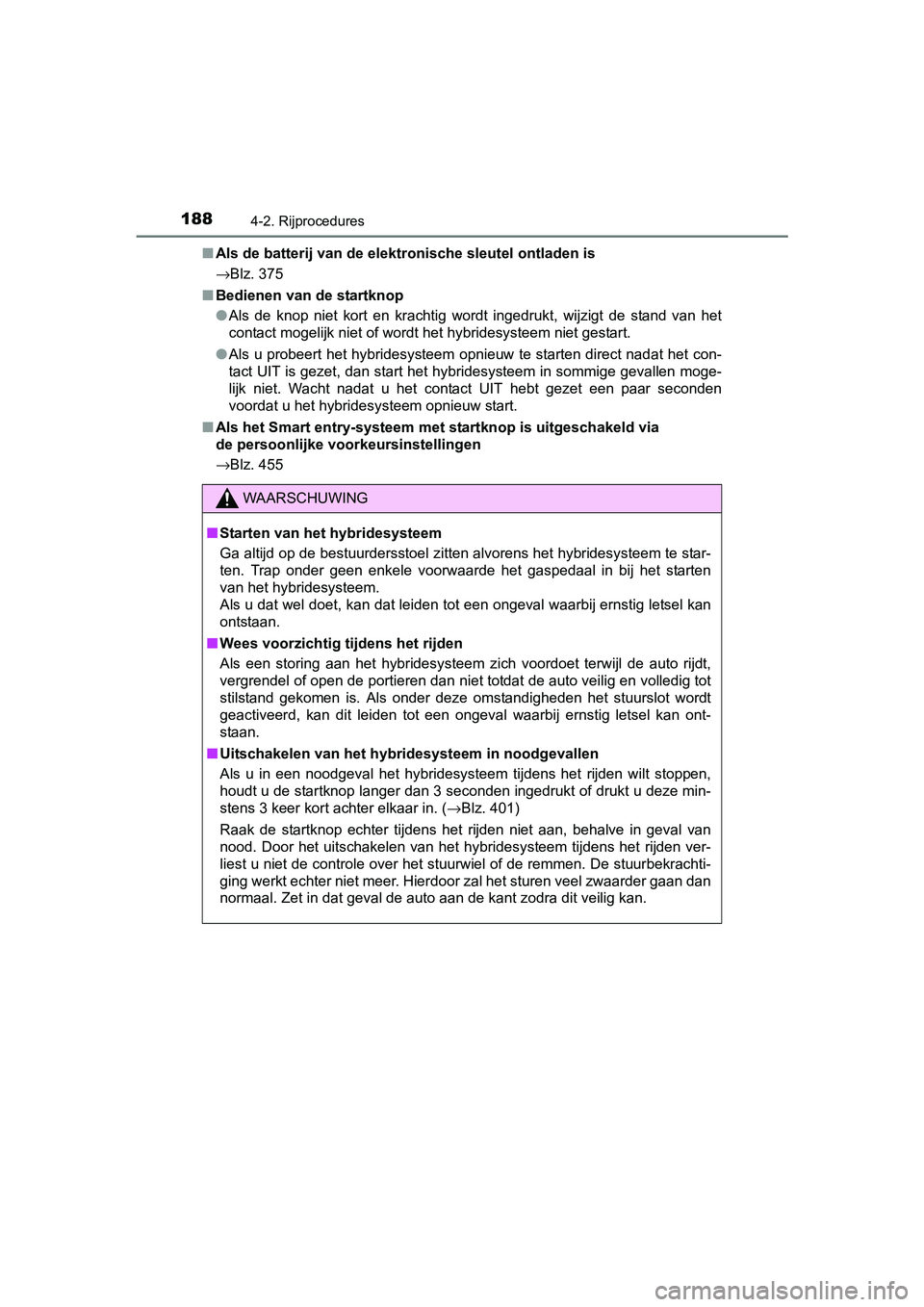

1884-2. Rijprocedures
YARIS_HV_OM_Europe_OM52J30E■
Als de batterij van de elektronische sleutel ontladen is
→Blz. 375
■ Bedienen van de startknop
●Als de knop niet kort en krachtig wordt ingedrukt, wijzigt de s tand van het
contact mogelijk niet of wordt het hybridesysteem niet gestart.
● Als u probeert het hybridesysteem opnieuw te starten direct nad at het con-
tact UIT is gezet, dan start het hybridesysteem in sommige gevallen moge-
lijk niet. Wacht nadat u het contact UIT hebt gezet een paar seconden
voordat u het hybridesysteem opnieuw start.
■ Als het Smart entry-systeem met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellingen
→Blz. 455
WAARSCHUWING
■Starten van het hybridesysteem
Ga altijd op de bestuurdersstoel zitten alvorens het hybridesys teem te star-
ten. Trap onder geen enkele voorwaarde het gaspedaal in bij het starten
van het hybridesysteem.
Als u dat wel doet, kan dat leiden tot een ongeval waarbij erns tig letsel kan
ontstaan.
■ Wees voorzichtig tijdens het rijden
Als een storing aan het hybridesysteem zich voordoet terwijl de auto rijdt,
vergrendel of open de portieren dan niet totdat de auto veilig en volledig tot
stilstand gekomen is. Als onder deze omstandigheden het stuursl ot wordt
geactiveerd, kan dit leiden tot een ongeval waarbij ernstig letsel kan ont-
staan.
■ Uitschakelen van het hybri desysteem in noodgevallen
Als u in een noodgeval het hybridesysteem tijdens het rijden wi lt stoppen,
houdt u de startknop langer dan 3 seconden ingedrukt of drukt u deze min-
stens 3 keer kort achter elkaar in. ( →Blz. 401)
Raak de startknop echter tijdens het rijden niet aan, behalve i n geval van
nood. Door het uitschakelen van het hybridesysteem tijdens het rijden ver-
liest u niet de controle over het stuurwiel of de remmen. De stuurbekrachti-
ging werkt echter niet meer. Hierdoor zal het sturen veel zwaar der gaan dan
normaal. Zet in dat geval de auto aan de kant zodra dit veilig kan.
YARIS_HV_OM_Europe_OM52J30E.book Page 188 Thursday, December 1, 2016 3:19 PM

1894-2. Rijprocedures
4
Rijden
YARIS_HV_OM_Europe_OM52J30E

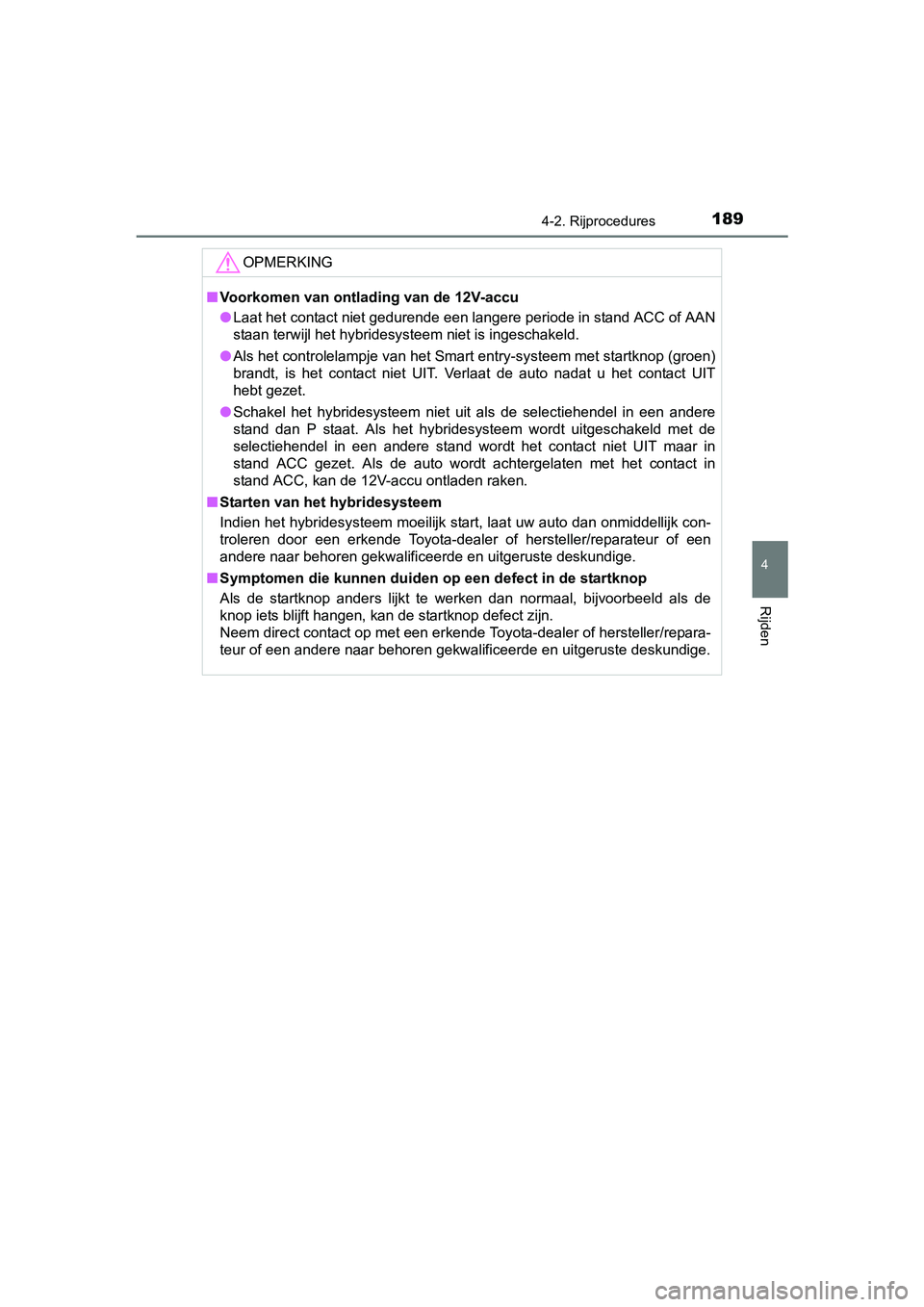

OPMERKING
■Voorkomen van ontlading van de 12V-accu
● Laat het contact niet gedurende een langere periode in stand AC C of AAN
staan terwijl het hybridesysteem niet is ingeschakeld.
● Als het controlelampje van het Smart entry-systeem met startkno p (groen)
brandt, is het contact niet UIT. Verlaat de auto nadat u het co ntact UIT
hebt gezet.
● Schakel het hybridesysteem niet uit als de selectiehendel in ee n andere
stand dan P staat. Als het hybridesysteem wordt uitgeschakeld m et de
selectiehendel in een andere stand wordt het contact niet UIT m aar in
stand ACC gezet. Als de auto wordt achtergelaten met het contac t in
stand ACC, kan de 12V-accu ontladen raken.
■ Starten van het hybridesysteem
Indien het hybridesysteem moeilijk start, laat uw auto dan onmi ddellijk con-
troleren door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Symptomen die kunnen duiden op een defect in de startknop
Als de startknop anders lijkt te werken dan normaal, bijvoorbee ld als de
knop iets blijft hangen, kan de startknop defect zijn.
Neem direct contact op met een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
YARIS_HV_OM_Europe_OM52J30E.book Page 189 Thursday, December 1, 2016 3:19 PM

1904-2. Rijprocedures
YARIS_HV_OM_Europe_OM52J30E

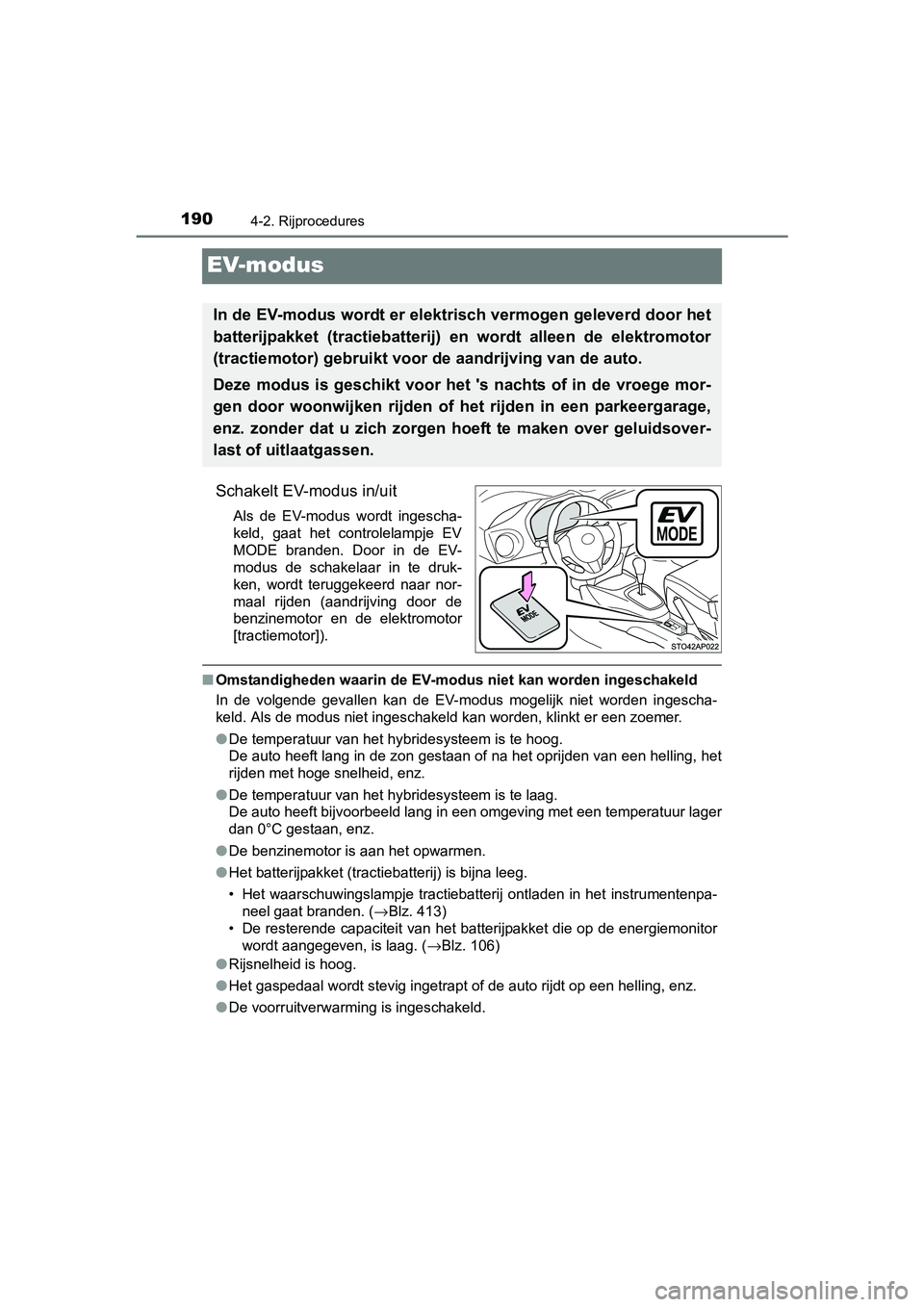

EV-modus
Schakelt EV-modus in/uit
Als de EV-modus wordt ingescha-
keld, gaat het controlelampje EV
MODE branden. Door in de EV-
modus de schakelaar in te druk-
ken, wordt teruggekeerd naar nor-
maal rijden (aandrijving door de
benzinemotor en de elektromotor
[tractiemotor]).
■Omstandigheden waarin de EV-mod us niet kan worden ingeschakeld
In de volgende gevallen kan de EV-modus mogelijk niet worden in gescha-
keld. Als de modus niet ingeschakeld kan worden, klinkt er een zoemer.
● De temperatuur van het hybridesysteem is te hoog.
De auto heeft lang in de zon gestaan of na het oprijden van een helling, het
rijden met hoge snelheid, enz.
● De temperatuur van het hybridesysteem is te laag.
De auto heeft bijvoorbeeld lang in een omgeving met een tempera tuur lager
dan 0°C gestaan, enz.
● De benzinemotor is aan het opwarmen.
● Het batterijpakket (tractiebatterij) is bijna leeg.
• Het waarschuwingslampje tractiebatterij ontladen in het instru mentenpa-
neel gaat branden. ( →Blz. 413)
• De resterende capaciteit van het batterijpakket die op de ener giemonitor
wordt aangegeven, is laag. ( →Blz. 106)
● Rijsnelheid is hoog.
● Het gaspedaal wordt stevig ingetrapt of de auto rijdt op een he lling, enz.
● De voorruitverwarming is ingeschakeld.
In de EV-modus wordt er elektri sch vermogen geleverd door het
batterijpakket (tractiebatterij) en wordt alleen de elektromoto r
(tractiemotor) gebruikt voor de aandrijving van de auto.
Deze modus is geschikt voor het ' s nachts of in de vroege mor-
gen door woonwijken rijden of het rijden in een parkeergarage,
enz. zonder dat u zich zorgen hoeft te maken over geluidsover-
last of uitlaatgassen.
YARIS_HV_OM_Europe_OM52J30E.book Page 190 Thursday, December 1, 2016 3:19 PM
