TOYOTA YARIS HYBRID 2017 Instructieboekje (in Dutch)

3417-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E

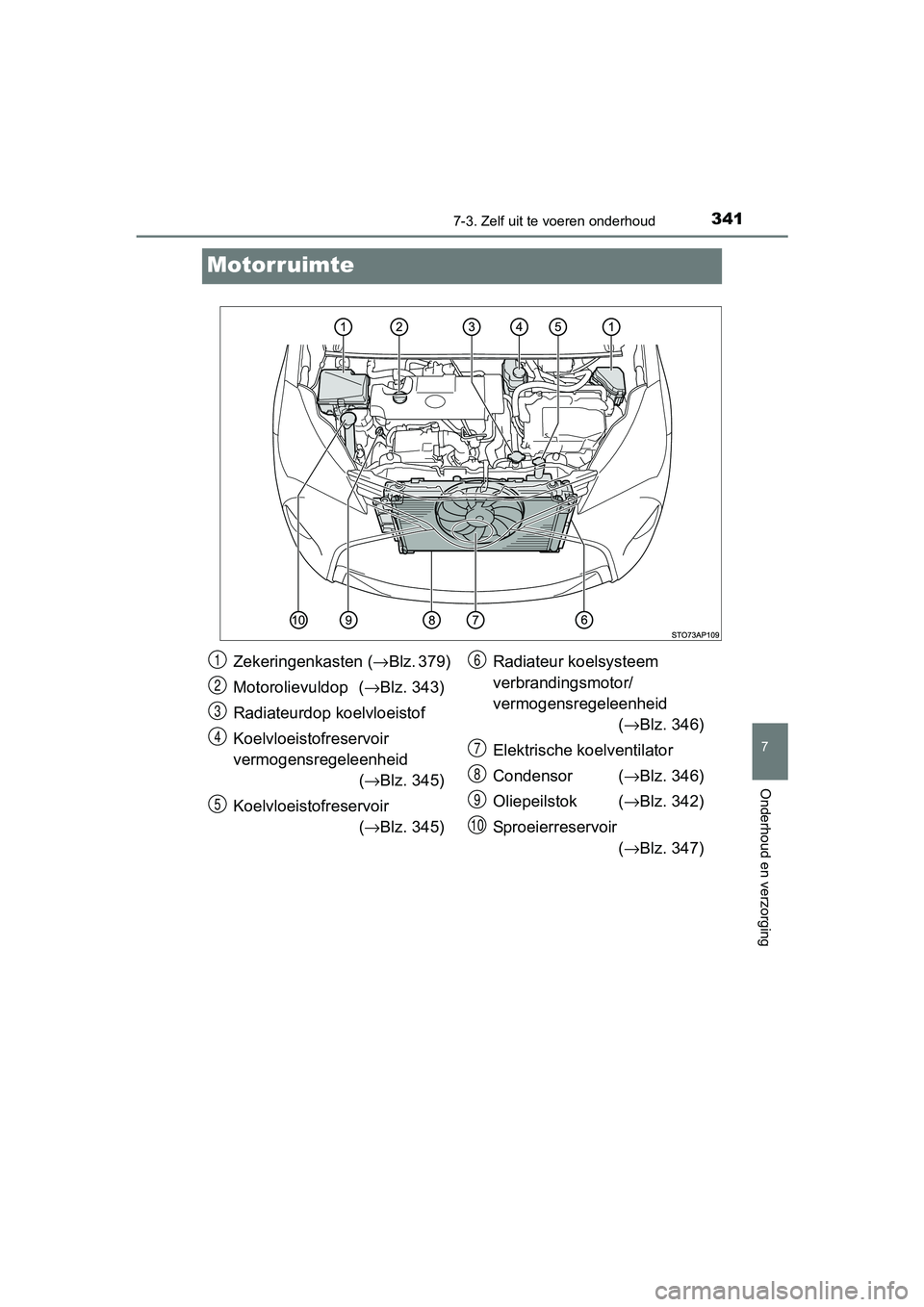

Motorruimte
Zekeringenkasten ( →Blz. 379)
Motorolievuldop ( →Blz. 343)
Radiateurdop koelvloeistof
Koelvloeistofreservoir
vermogensregeleenheid (→ Blz. 345)
Koelvloeistofreservoir (→ Blz. 345) Radiateur koelsysteem
verbrandingsmotor/
vermogensregeleenheid
(→ Blz. 346)
Elektrische koelventilator
Condensor ( →Blz. 346)
Oliepeilstok ( →Blz. 342)
Sproeierreservoir (→ Blz. 347)1
2
3
4
5
6
7
8
9
10
YARIS_HV_OM_Europe_OM52J30E.book Page 341 Thursday, December 1, 2016 3:19 PM

3427-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E

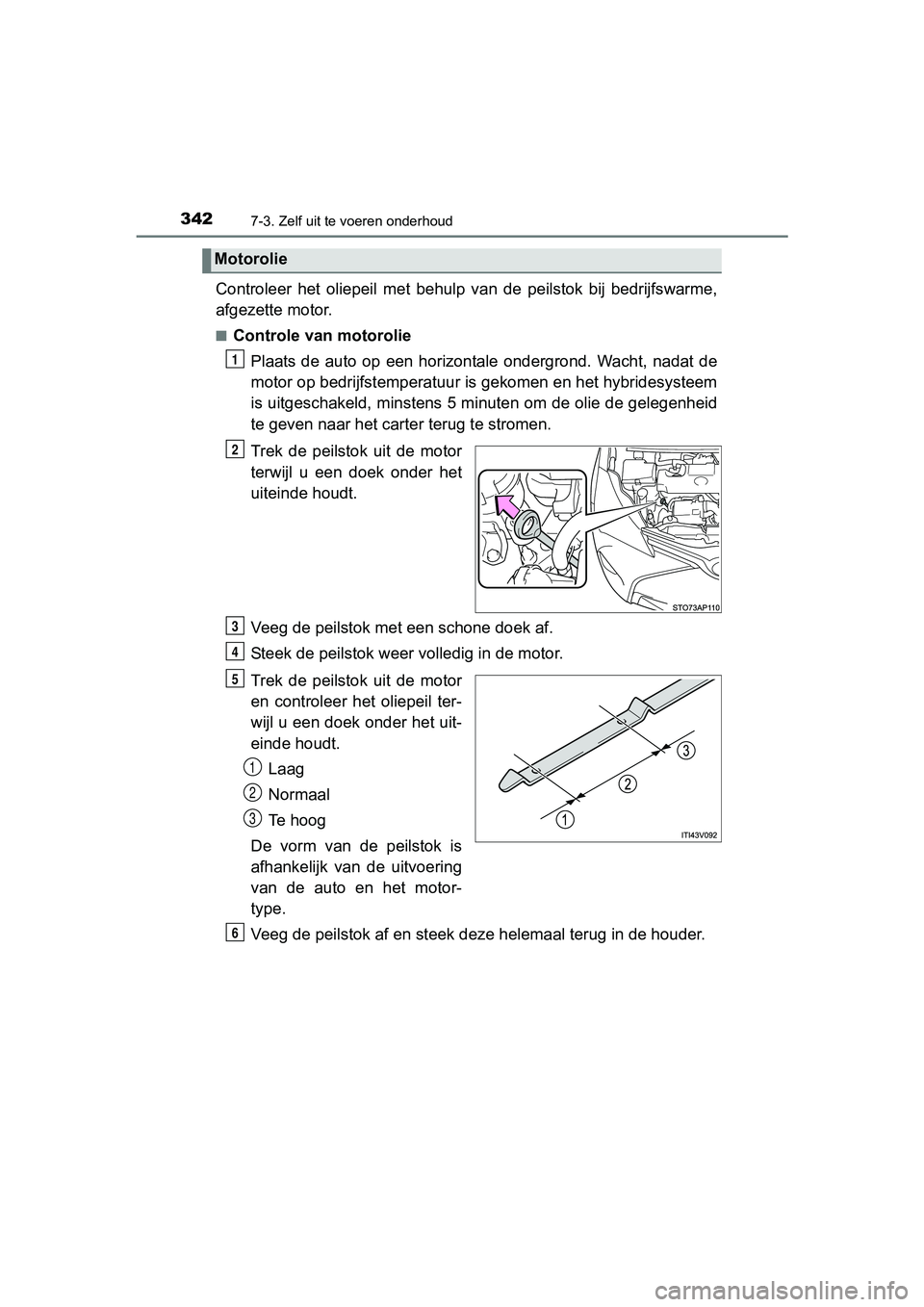

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en het hybridesysteem
is uitgeschakeld, minstens 5 mi nuten om de olie de gelegenheid
te geven naar het carter terug te stromen.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor
en controleer het oliepeil ter-
wijl u een doek onder het uit-
einde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering
van de auto en het motor-
type.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
YARIS_HV_OM_Europe_OM52J30E.book Page 342 Thursday, December 1, 2016 3:19 PM

3437-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E■

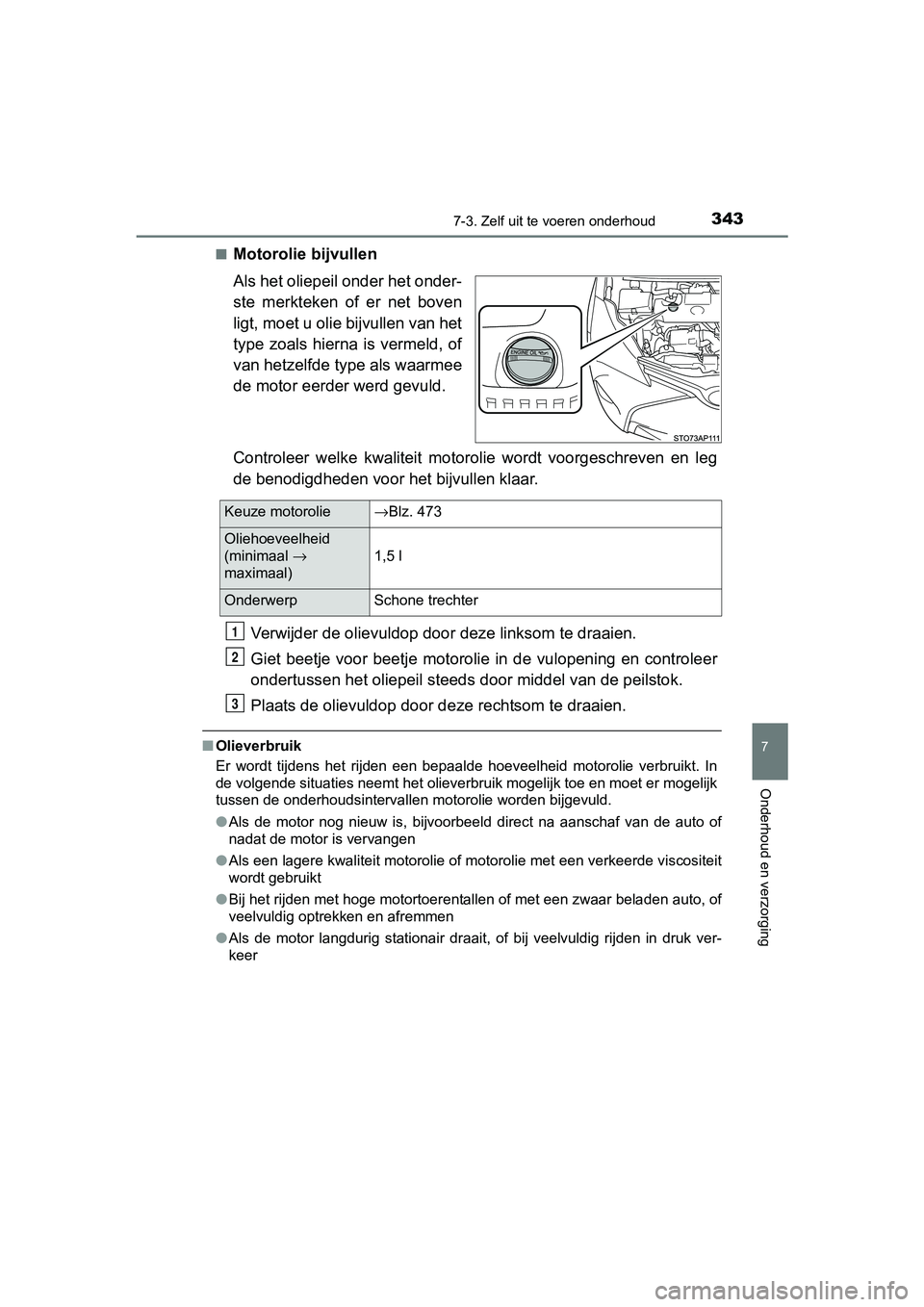

Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en le
g
de benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop doo r deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controlee r
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door de ze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en mo et er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
● Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeer de viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen of met een zwaar bela den auto, of
veelvuldig optrekken en afremmen
● Als de motor langdurig stationai r draait, of bij veelvuldig rijden in druk ver-
keer
Keuze motorolie →Blz. 473
Oliehoeveelheid
(minimaal →
maximaal) 1,5 l
Onderwerp
Schone trechter
1
2
3
YARIS_HV_OM_Europe_OM52J30E.book Page 343 Thursday, December 1, 2016 3:19 PM

3447-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E

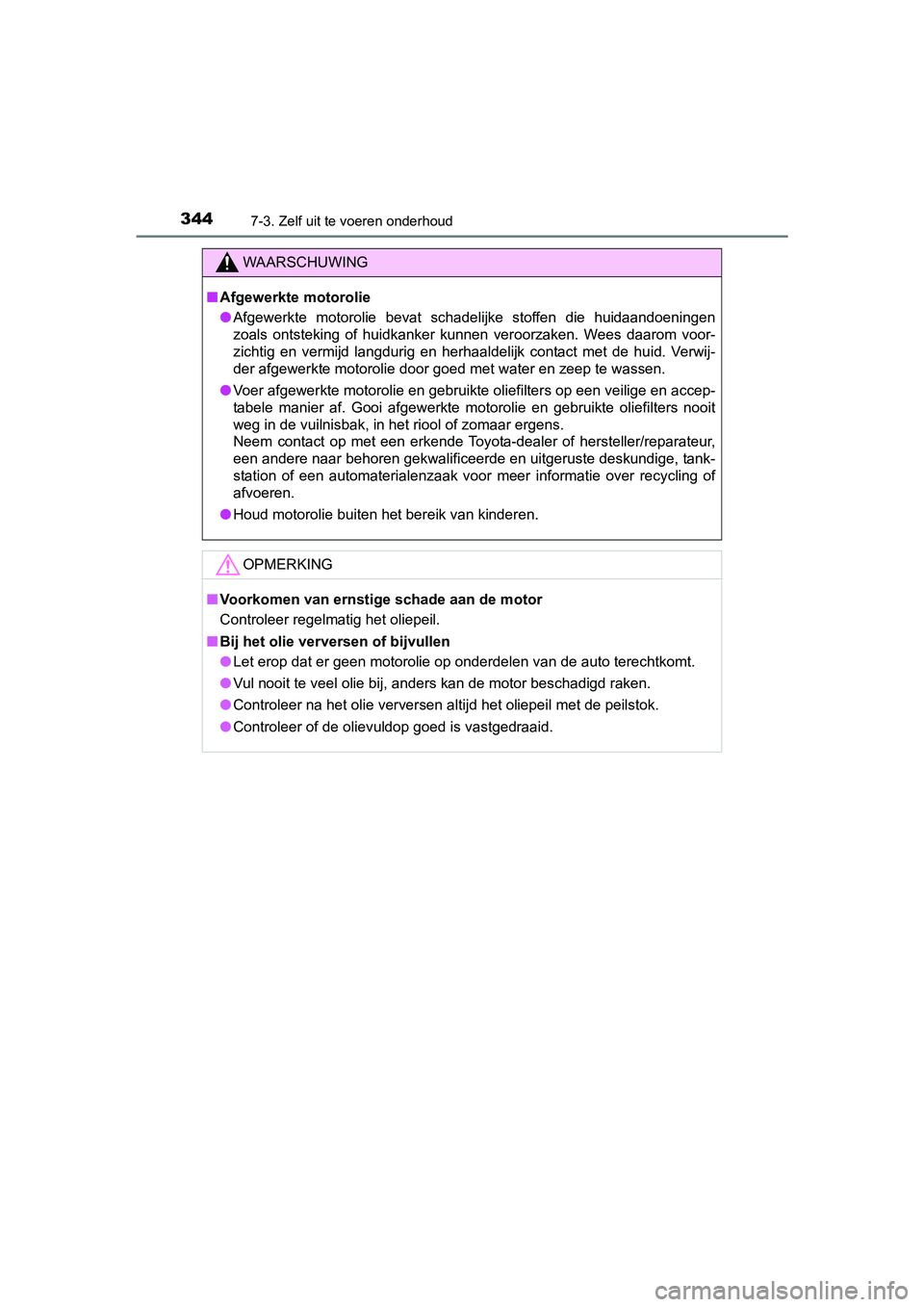

WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeni ngen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de hu id. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefi lters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over rec ycling of
afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd rake n.
● Controleer na het olie verversen altijd het oliepeil met de pei lstok.
● Controleer of de olievuldop goed is vastgedraaid.
YARIS_HV_OM_Europe_OM52J30E.book Page 344 Thursday, December 1, 2016 3:19 PM

3457-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E
Koelvloeistofreservoir
Het koelvloeistofniveau is corre ct als het zich bij koude motor tus-
sen de streepjes FU LL en LOW bevindt.
Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
Koelvloeistofreservoir vermogensregeleenheid
Het koelvloeistofniveau is correct als het zich tussen de stree pjes F
en L bevindt wanneer het h ybridesysteem koud is.
Dop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder
het onderste streepje (L)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (F).
■ Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaar dig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloei stof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 °C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van de koelvloeistofreser-
voirs, de aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages i n het koel-
systeem.
Koelvloeistof
1
2
3
1
2
3
YARIS_HV_OM_Europe_OM52J30E.book Page 345 Thursday, December 1, 2016 3:19 PM

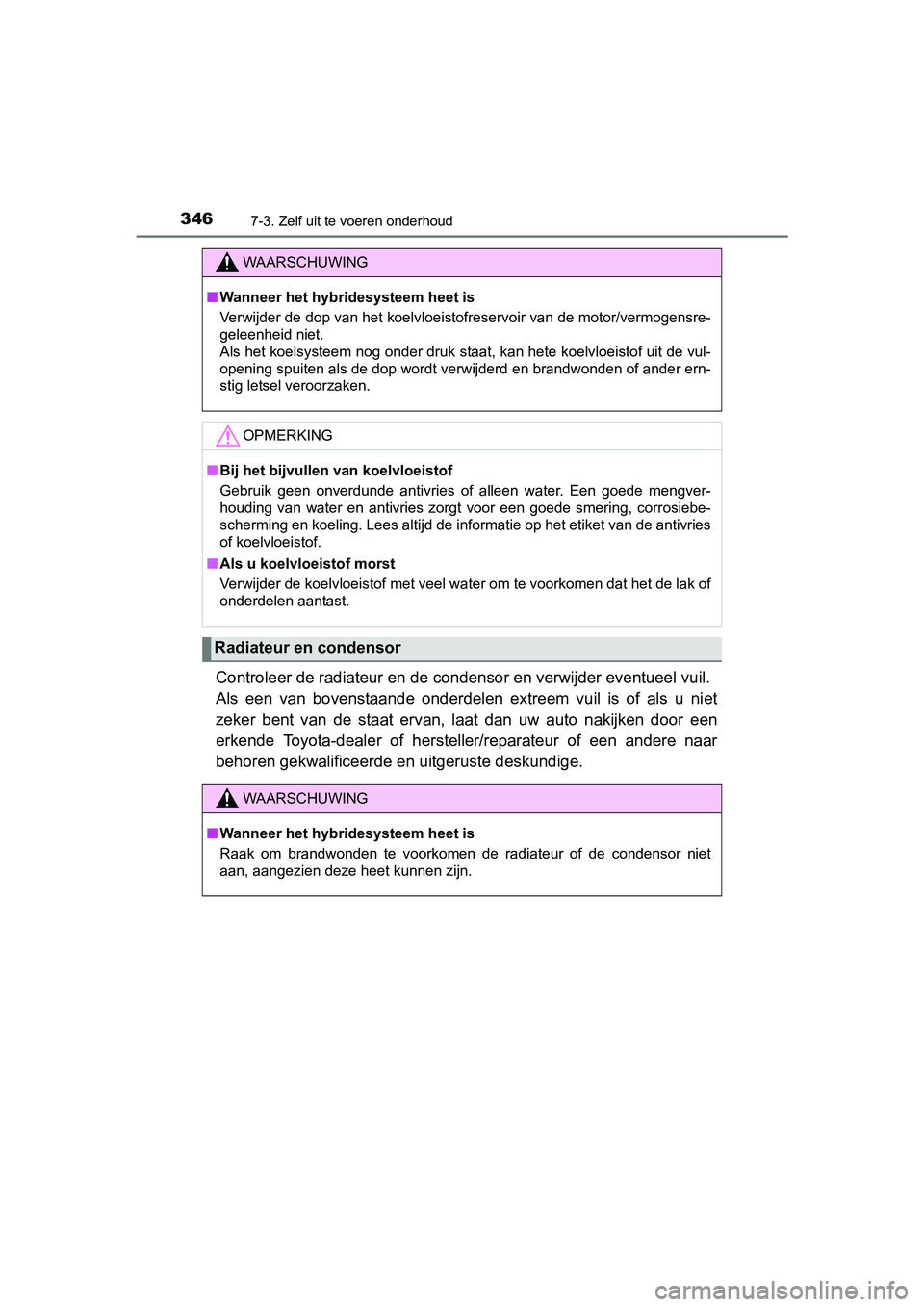

3467-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E
Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen extreem vuil is of als u ni et
zeker bent van de staat ervan, laat dan uw auto nakijken door e en
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogensre-
geleenheid niet.
Als het koelsysteem nog onder druk staat, kan hete koelvloeisto f uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of a nder ern-
stig letsel veroorzaken.
OPMERKING
■ Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede me ngver-
houding van water en antivries zorgt voor een goede smering, co rrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat h et de lak of
onderdelen aantast.
Radiateur en condensor
WAARSCHUWING
■ Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor n iet
aan, aangezien deze heet kunnen zijn.
YARIS_HV_OM_Europe_OM52J30E.book Page 346 Thursday, December 1, 2016 3:19 PM

3477-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E

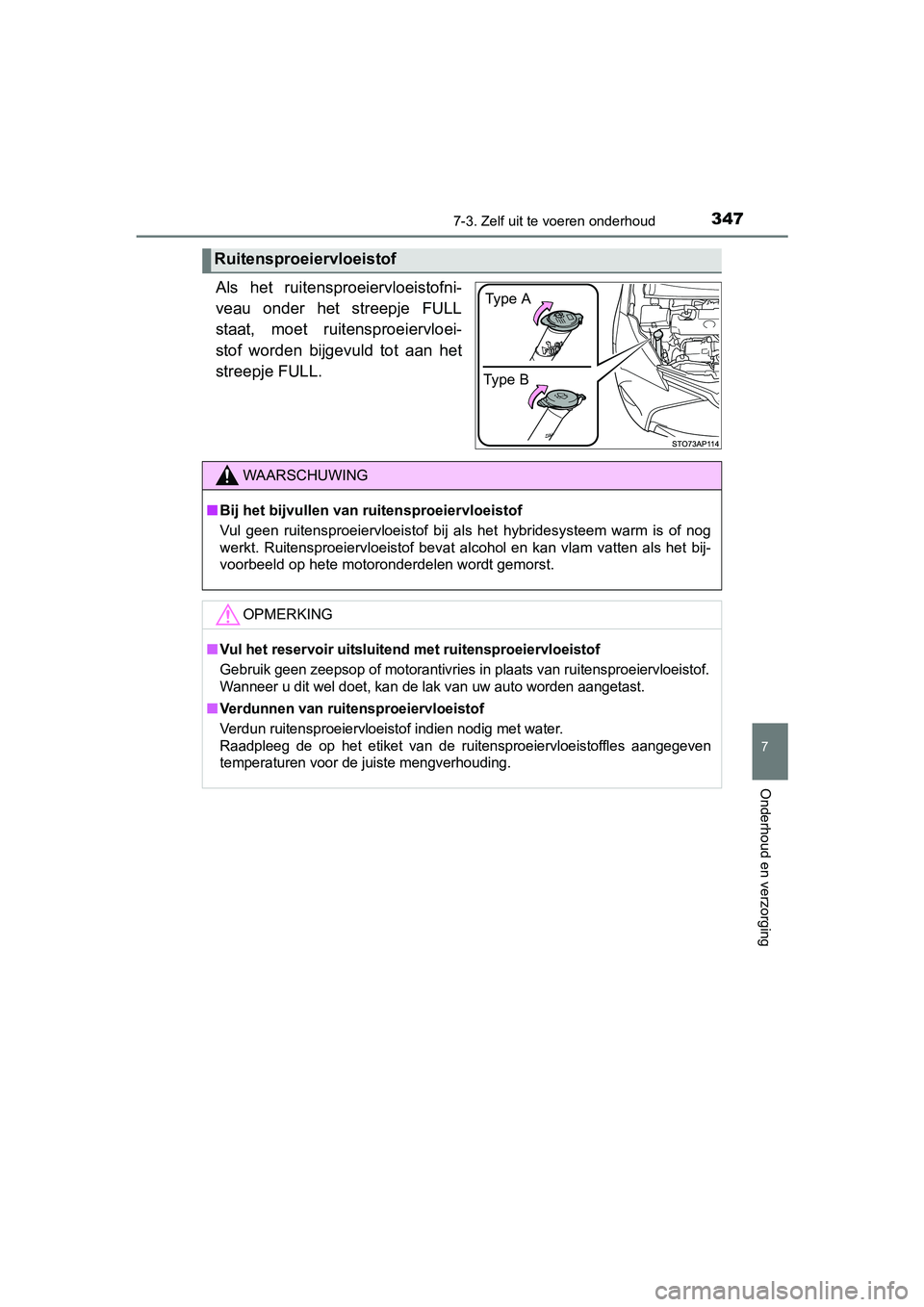

Als het ruitensproeiervloeistofni-
veau onder het streepje FULL
staat, moet ruitensproeiervloei-
stof worden bijgevuld tot aan het
streepje FULL.
Ruitensproeiervloeistof
Type BType A
WAARSCHUWING
■
Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem war m is of nog
werkt. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend m et ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitenspro eiervloeistof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast .
■Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.
YARIS_HV_OM_Europe_OM52J30E.book Page 347 Thursday, December 1, 2016 3:19 PM

3487-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E

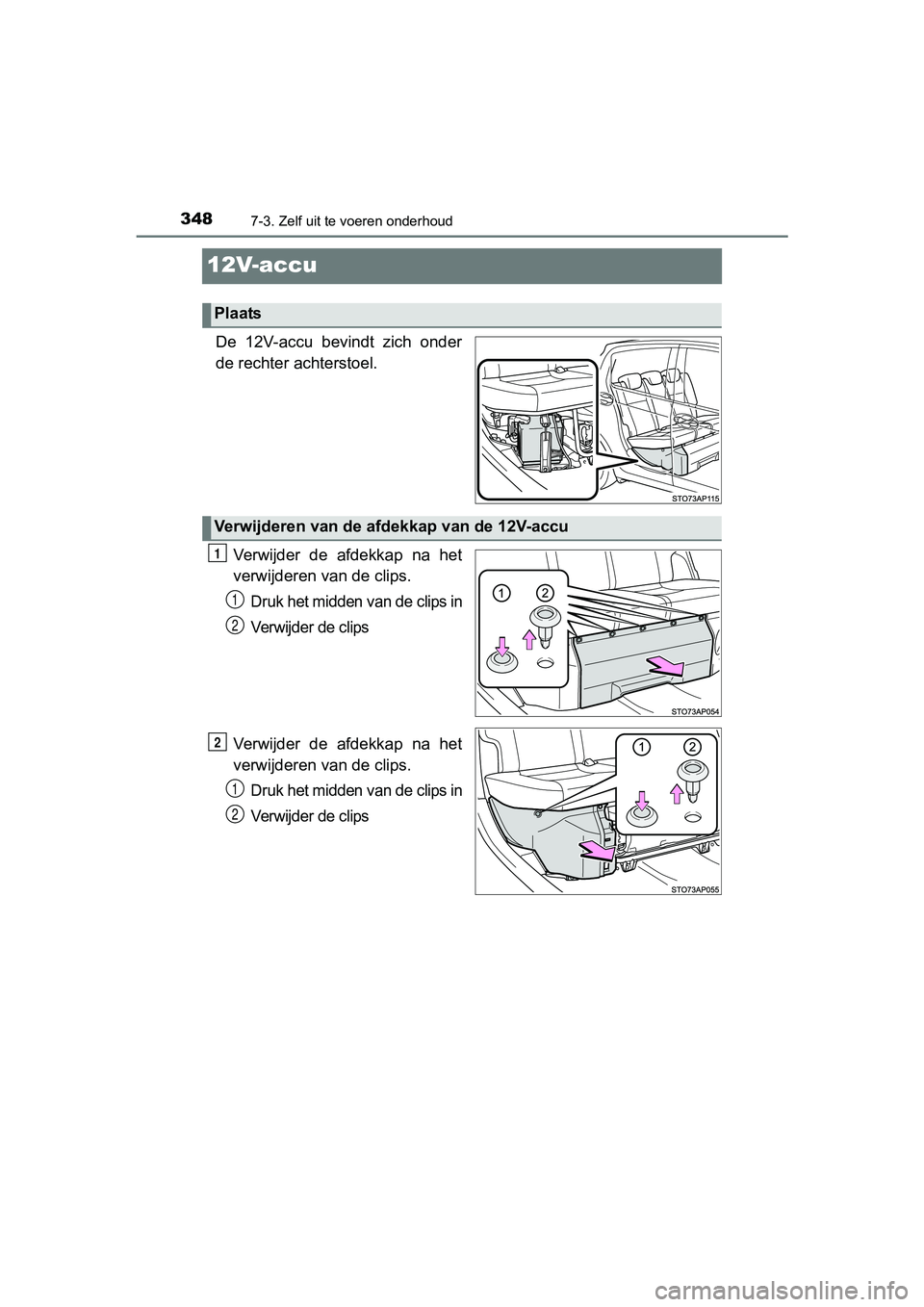

12V-accu
De 12V-accu bevindt zich onder
de rechter achterstoel.Verwijder de afdekkap na het
verwijderen van de clips.
Druk het midden van de clips in
Verwijder de clips
Verwijder de afdekkap na het
verwijderen van de clips.
Druk het midden van de clips in
Verwijder de clips
Plaats
Verwijderen van de afdekkap van de 12V-accu
1
1
2
2
1
2
YARIS_HV_OM_Europe_OM52J30E.book Page 348 Thursday, December 1, 2016 3:19 PM

3497-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E

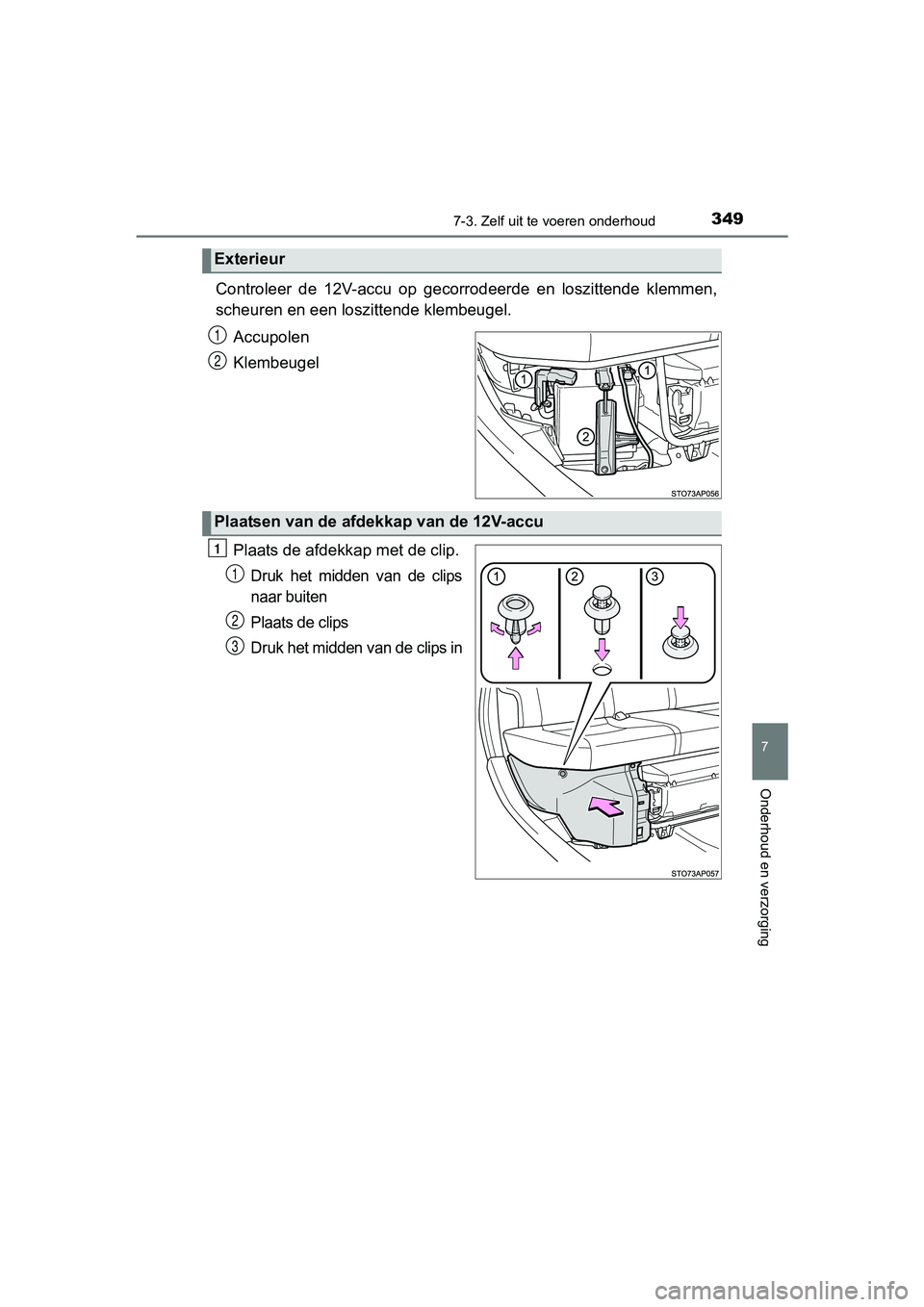

Controleer de 12V-accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende klembeugel.
Accupolen
Klembeugel
Plaats de afdekka p met de clip.
Druk het midden van de clips
naar buiten
Plaats de clips
Druk het midden van de clips in
Exterieur
1
2
Plaatsen van de afdek kap van de 12V-accu
1
1
2
3
YARIS_HV_OM_Europe_OM52J30E.book Page 349 Thursday, December 1, 2016 3:19 PM

3507-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E

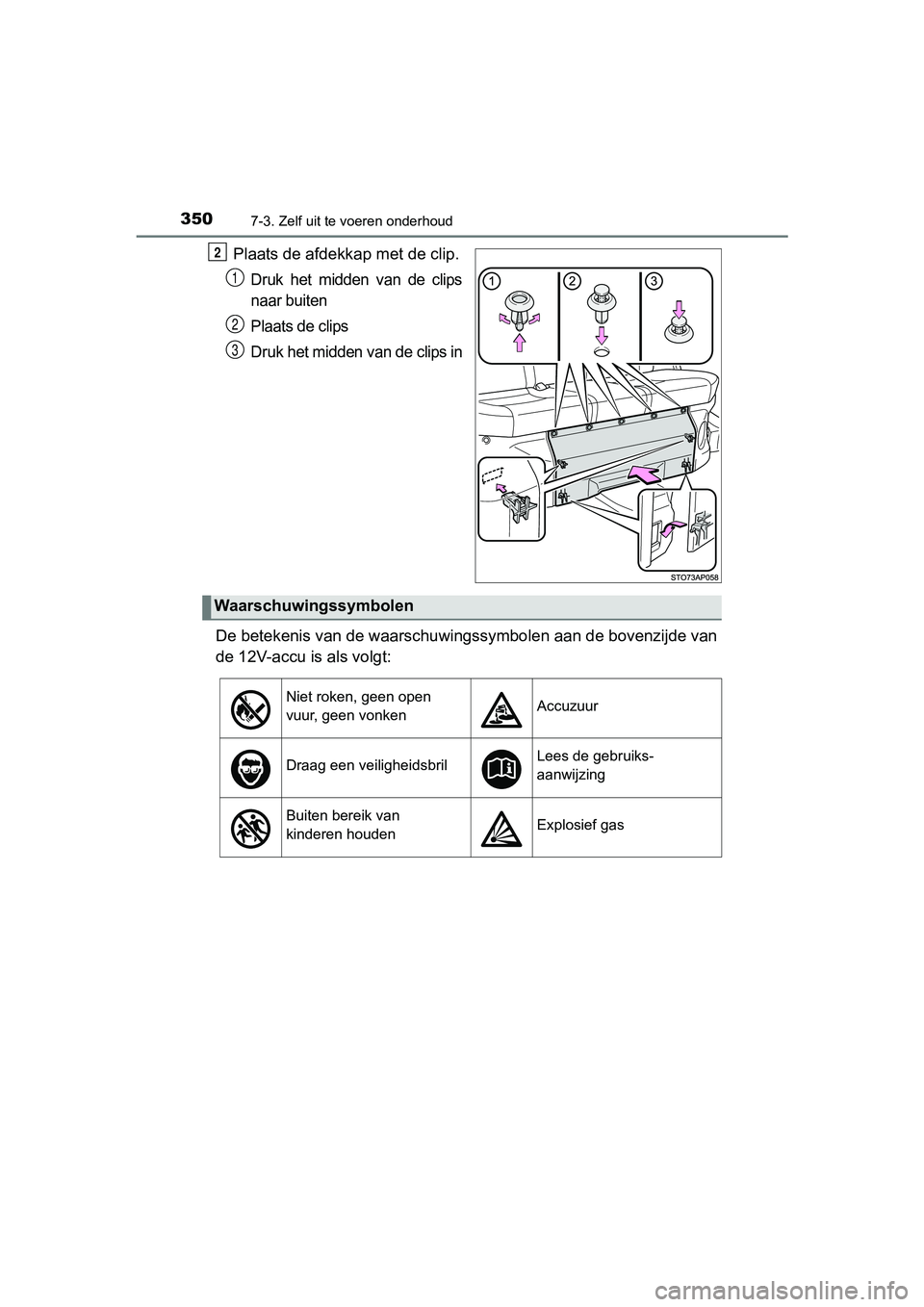

Plaats de afdekkap met de clip.
Druk het midden van de clips
naar buiten
Plaats de clips
Druk het midden van de clips in
De betekenis van de waarschuwingssymbolen aan de bovenzijde van
de 12V-accu is als volgt:
2
1
2
3
Waarschuwingssymbolen
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheidsbrilLees de gebruiks-
aanwijzing
Buiten bereik van
kinderen houdenExplosief gas
