3517-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E

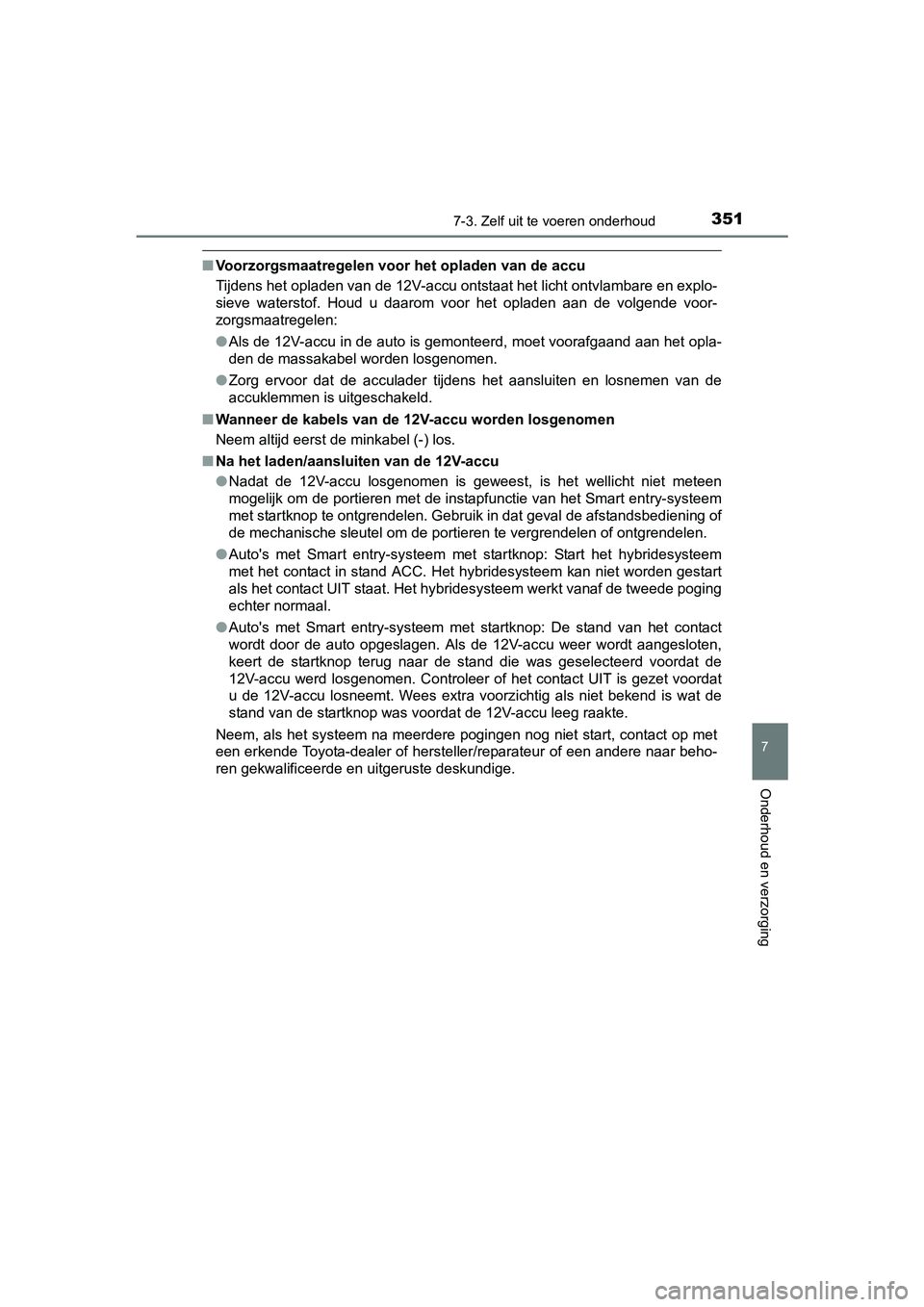

■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlamb are en explo-
sieve waterstof. Houd u daarom voor het opladen aan de volgende voor-
zorgsmaatregelen:
● Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opla-
den de massakabel worden losgenomen.
● Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de
accuklemmen is uitgeschakeld.
■ Wanneer de kabels van de 12V -accu worden losgenomen
Neem altijd eerst de minkabel (-) los.
■ Na het laden/aansluiten van de 12V-accu
●Nadat de 12V-accu losgenomen is geweest, is het wellicht niet m eteen
mogelijk om de portieren met de instapfunctie van het Smart ent ry-systeem
met startknop te ontgrendelen. Gebruik in dat geval de afstands bediening of
de mechanische sleutel om de portieren te vergrendelen of ontgr endelen.
● Auto's met Smart entry-systeem met startknop: Start het hybride systeem
met het contact in stand ACC. Het hybridesysteem kan niet worde n gestart
als het contact UIT staat. Het hybridesysteem werkt vanaf de tw eede poging
echter normaal.
● Auto's met Smart entry-systeem met startknop: De stand van het contact
wordt door de auto opgeslagen. Als de 12V-accu weer wordt aange sloten,
keert de startknop terug naar de stand die was geselecteerd voo rdat de
12V-accu werd losgenomen. Controleer of het contact UIT is geze t voordat
u de 12V-accu losneemt. Wees extra voorzichtig als niet bekend is wat de
stand van de startknop was voordat de 12V-accu leeg raakte.
Neem, als het systeem na meerdere pogingen nog niet start, cont act op met
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige.
YARIS_HV_OM_Europe_OM52J30E.book Page 351 Thursday, December 1, 2016 3:19 PM

3527-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E

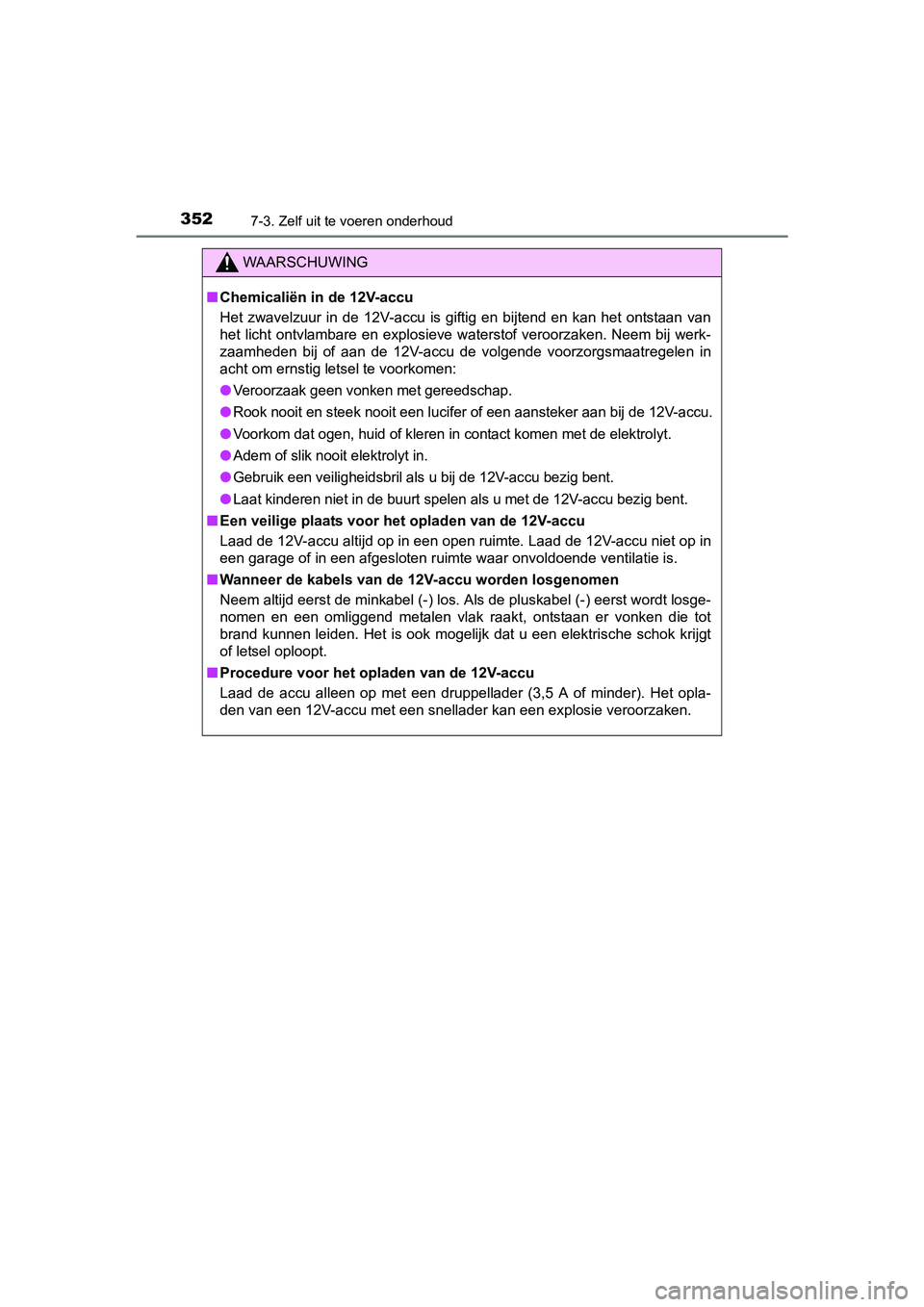

WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het o ntstaan van
het licht ontvlambare en explosieve waterstof veroorzaken. Neem bij werk-
zaamheden bij of aan de 12V-accu de volgende voorzorgsmaatregel en in
acht om ernstig letsel te voorkomen:
●
Veroorzaak geen v onken met gereedschap.
●Rook nooit en steek nooit een luci fer of een aansteker aan bij de 12V-accu.
●Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
●Laat kinderen niet in de buurt spelen als u met de 12V-accu bez ig bent.
■Een veilige plaats voor het opladen van de 12V-accu
Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in
een garage of in een afgesloten ruimte waar onvoldoende ventila tie is.
■ Wanneer de kabels van de 12V-accu worden losgenomen
Neem altijd eerst de minkabel ( -) los. Als de pluskabel (-) eerst wordt losge-
nomen en een omliggend metalen vlak raakt, ontstaan er vonken d ie tot
brand kunnen leiden. Het is ook mogelijk dat u een elektrische schok krijgt
of letsel oploopt.
■ Procedure voor het o pladen van de 12V-accu
Laad de accu alleen op met een druppellader (3,5 A of minder). Het opla-
den van een 12V-accu met een snellader kan een explosie veroorzaken.
YARIS_HV_OM_Europe_OM52J30E.book Page 352 Thursday, December 1, 2016 3:19 PM

3537-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E

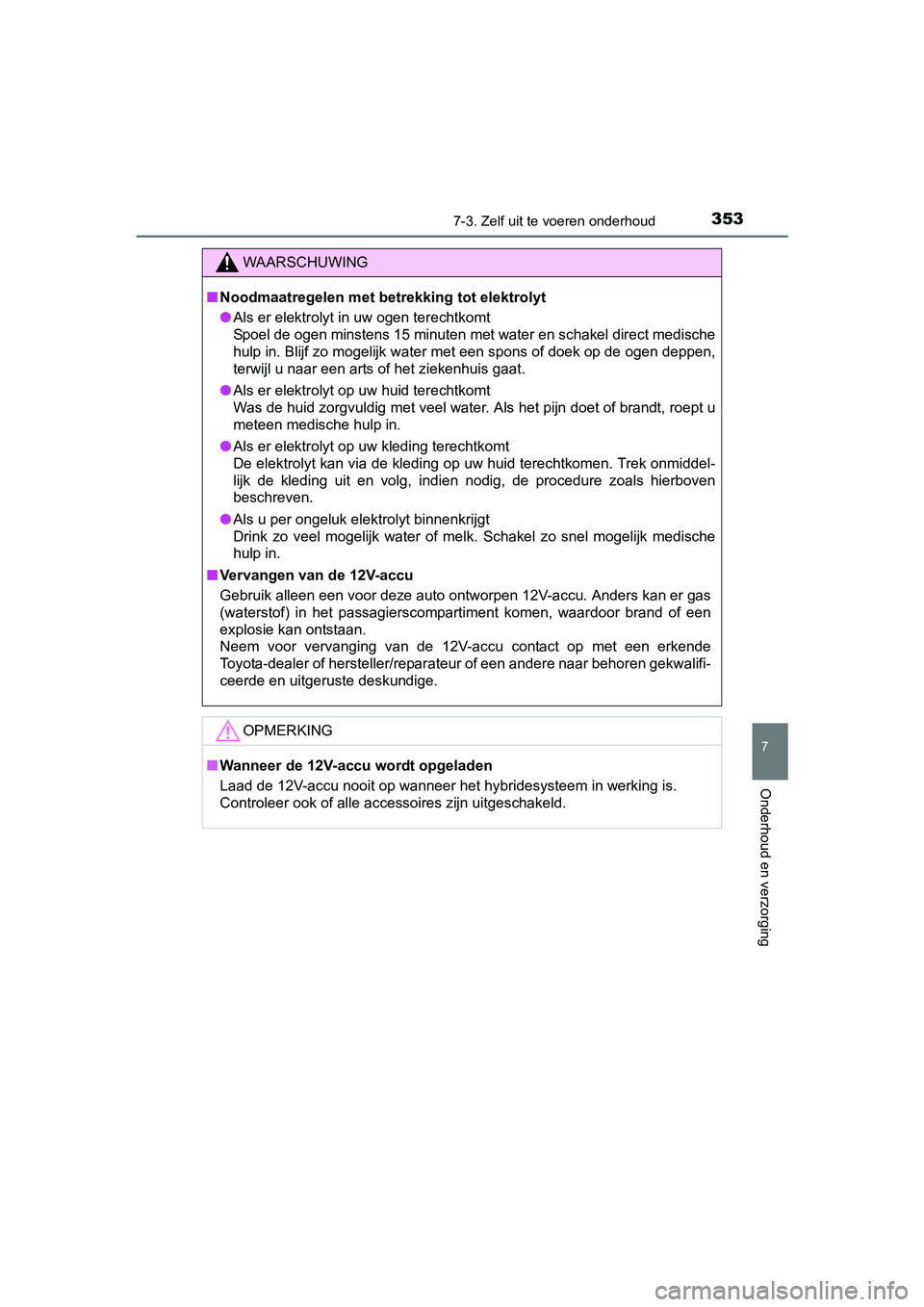

WAARSCHUWING
■Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct m edische
hulp in. Blijf zo mogelijk water met een spons of doek op de og en deppen,
terwijl u naar een arts of het ziekenhuis gaat.
● Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of bra ndt, roept u
meteen medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
■ Vervangen van de 12V-accu
Gebruik alleen een voor deze auto ontworpen 12V-accu. Anders ka n er gas
(waterstof) in het passagierscompartiment komen, waardoor brand of een
explosie kan ontstaan.
Neem voor vervanging van de 12V-accu contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
OPMERKING
■ Wanneer de 12V-accu wordt opgeladen
Laad de 12V-accu nooit op wanneer het hybridesysteem in werking is.
Controleer ook of alle accessoires zijn uitgeschakeld.
YARIS_HV_OM_Europe_OM52J30E.book Page 353 Thursday, December 1, 2016 3:19 PM

3547-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E
Banden
Controleer of de slijtage-indicatoren op de banden te zien zijn . Contro-
leer de banden tevens op ongelijkmatige slijtage, zoals overmat ige
slijtage aan een zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel oo k
als het niet gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de t ekst TWI
of Δ op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
1
2
3
YARIS_HV_OM_Europe_OM52J30E.book Page 354 Thursday, December 1, 2016 3:19 PM

3557-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E
Wissel de banden zoals aangegeven in de afbeelding.
Toyota beveelt aan om de banden ongeveer elke 10.000 km van
plaats te wisselen om een gelijkmatig slijtagepatroon en een la ngere
levensduur van de banden te verkrijgen.
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot probl e-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. ( →Blz. 414)
Wisselen van banden
Auto's met een reserveband
van een ander type of auto's
met een bandenreparatiesetAuto's met een reservewiel
van hetzelfde type als de
gemonteerde wielen
VoorVoor
Bandenspanningswaarschuwingssysteem (indien aanwezig)
YARIS_HV_OM_Europe_OM52J30E.book Page 355 Thursday, December 1, 2016 3:19 PM

3567-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E

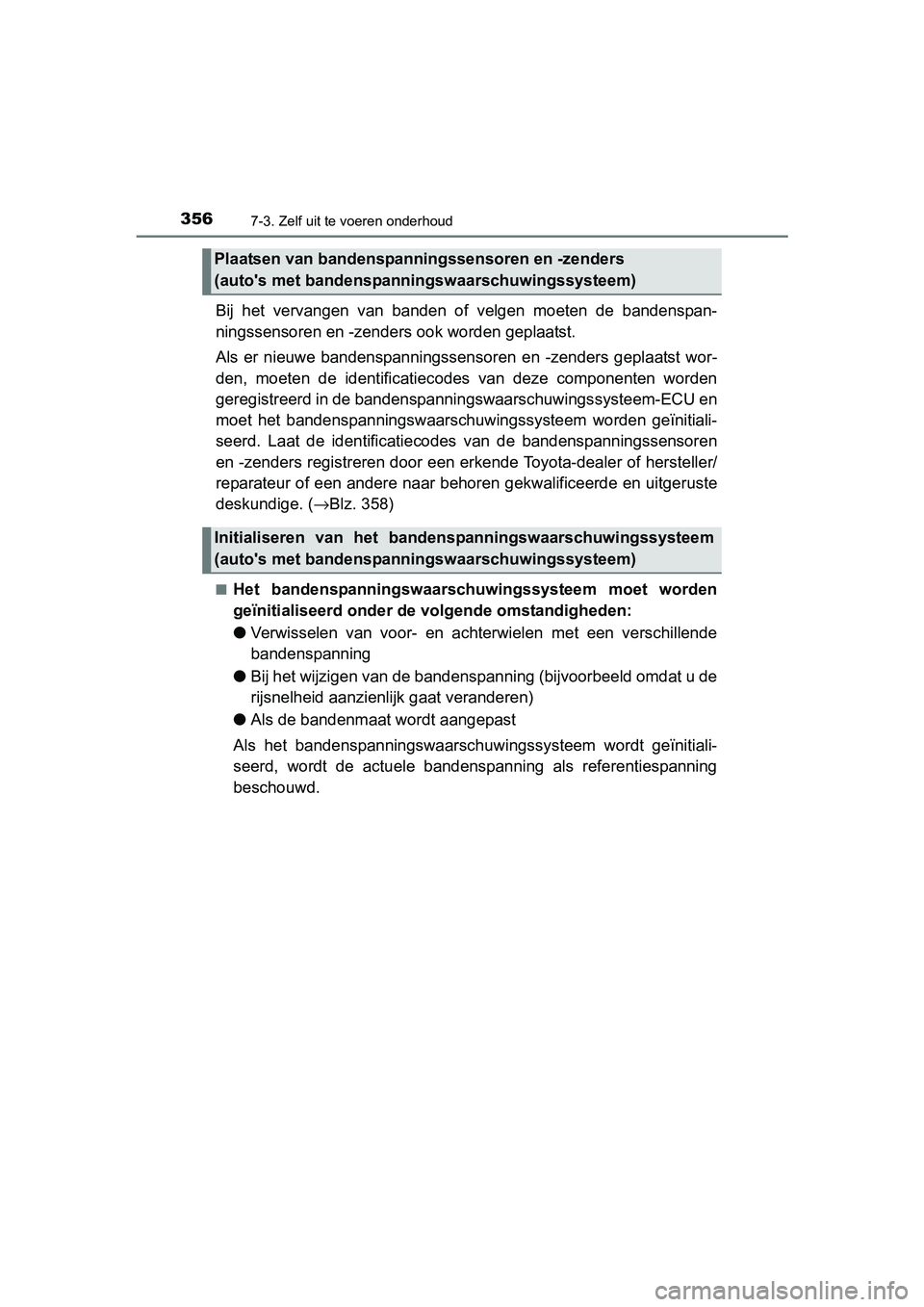

Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst wor -
den, moeten de identificatiec odes van deze componenten worden
geregistreerd in de bandenspanni ngswaarschuwingssysteem-ECU en
moet het bandenspanningswaarschuwingssysteem worden geïnitiali-
seerd. Laat de identificatiecodes van de bandenspanningssensore n
en -zenders registreren door een erkende Toyota-dealer of herst eller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste
deskundige. ( →Blz. 358)
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
● Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
● Bij het wijzigen van de bandenspanning (bijvoorbeeld omdat u de
rijsnelheid aanzienlijk gaat veranderen)
● Als de bandenmaat wordt aangepast
Als het bandenspanningswaarschu wingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Plaatsen van bandenspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Initialiseren van het bandenspanningswaarschuwingssysteem
(auto's met bandenspanningswaarschuwingssysteem)
YARIS_HV_OM_Europe_OM52J30E.book Page 356 Thursday, December 1, 2016 3:19 PM

3577-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E■
Initialiseren van het bandenspanningswaarschuwingssysteem
(auto's met bandenspannings
waarschuwingssysteem)
Parkeer de auto op een veilige plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude ban-
den. (→Blz. 477)
Breng de banden op de voorgeschreven spanning voor de banden in
koude toestand. Deze spanning vormt de referentiespanning voor het
bandenspanningswaarschuwingssysteem.
Zet het contact AAN.
Houd de resetknop van het
bandenspanningswaarschu-
wingssysteem ingedrukt tot
het waarschuwingslampje
lage bandenspanning drie
keer langzaam knippert.
Auto's zonder Smart entry-syste em en startknop: Laat het con-
tact een paar minuten AAN staan en zet het vervolgens in de
stand ACC of UIT.
Auto's met Smart entry-systeem met startknop: Laat het contact
nog enkele minuten AAN staan en zet vervolgens het contact
UIT.
1
2
3
4
5
YARIS_HV_OM_Europe_OM52J30E.book Page 357 Thursday, December 1, 2016 3:19 PM

3587-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E
De bandenspanningssensoren en -zenders zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het no odzakelijk om de identificatiecode te
registreren. Laat de identificati ecodes registreren door een er kende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●Slijtage-indicatoren zichtbaar zijn op de band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
● Een band vaak leegloopt of niet goed kan worden gerepareerd van wege de
grootte of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e als u er
niet zeker van bent.
■ Vervangen van banden en wielen (auto's met bandenspanningswaar-
schuwingssysteem)
Als de identificatiecode van de bandenspanningssensor en -zende r niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem ni et cor-
rect. Na ongeveer 10 minuten rijden gaat het waarschuwingslampje lage ban-
denspanning gedurende 1 minuut knipperen en het blijft daarna b randen om
aan te geven dat er een storing in het systeem aanwezig is.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalifice erd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauw elijks met de
banden is gereden en de banden niet beschadigd lijken te zijn.
■ Brede banden (auto's met 195/50R16 banden)
In het algemeen slijten brede banden eerder en kan de grip op b esneeuwde
en/of gladde wegen beperkt zijn in vergelijking met standaard b anden.
Gebruik daarom winterbanden of sneeuwkettingen op besneeuwde en /of
gladde wegen en rijd voorzichtig waarbij u uw snelheid aanpast aan de toe-
stand van de weg en de weersomstandigheden.
Registreren van identificatiecode s (auto's met bandenspannings-
waarschuwingssysteem).
YARIS_HV_OM_Europe_OM52J30E.book Page 358 Thursday, December 1, 2016 3:19 PM

3597-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E■

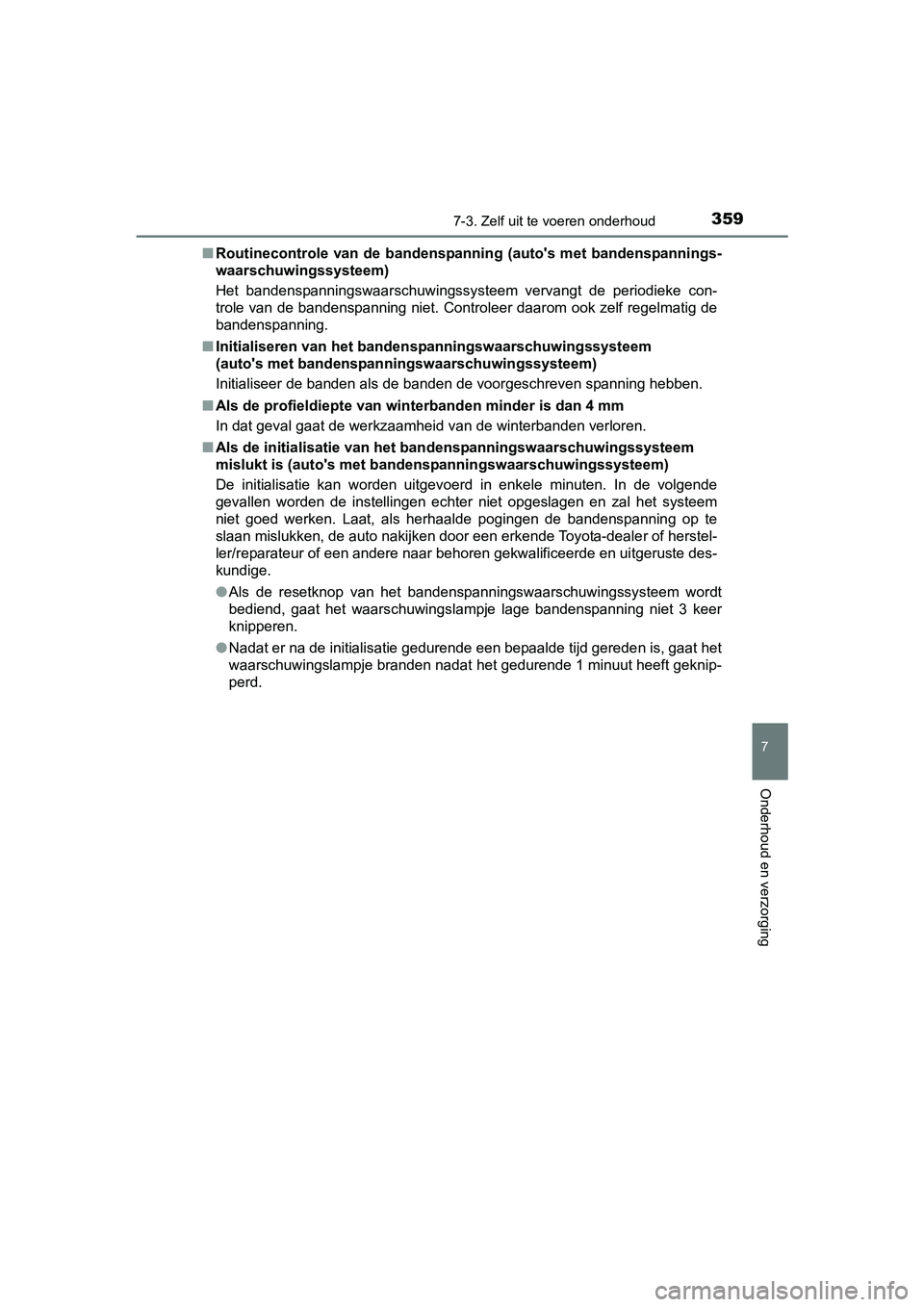

Routinecontrole van de bandenspan ning (auto's met bandenspannings-
waarschuwingssysteem)
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf re gelmatig de
bandenspanning.
■ Initialiseren van het bandens panningswaarschuwingssysteem
(auto's met bandenspanningswaarschuwingssysteem)
Initialiseer de banden als de banden de voorgeschreven spanning hebben.
■ Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
■ Als de initialisatie van het ban denspanningswaarschuwingssystee m
mislukt is (auto's met bandens panningswaarschuwingssysteem)
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende
gevallen worden de instellingen echter niet opgeslagen en zal h et systeem
niet goed werken. Laat, als herhaalde pogingen de bandenspannin g op te
slaan mislukken, de auto nakijken door een erkende Toyota-deale r of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste des-
kundige.
● Als de resetknop van het bandenspanningswaarschuwingssysteem wo rdt
bediend, gaat het waarschuwingslampje lage bandenspanning niet 3 keer
knipperen.
● Nadat er na de initialisatie gedurende een bepaalde tijd gerede n is, gaat het
waarschuwingslampje branden nadat het gedurende 1 minuut heeft geknip-
perd.
YARIS_HV_OM_Europe_OM52J30E.book Page 359 Thursday, December 1, 2016 3:19 PM

3607-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E■

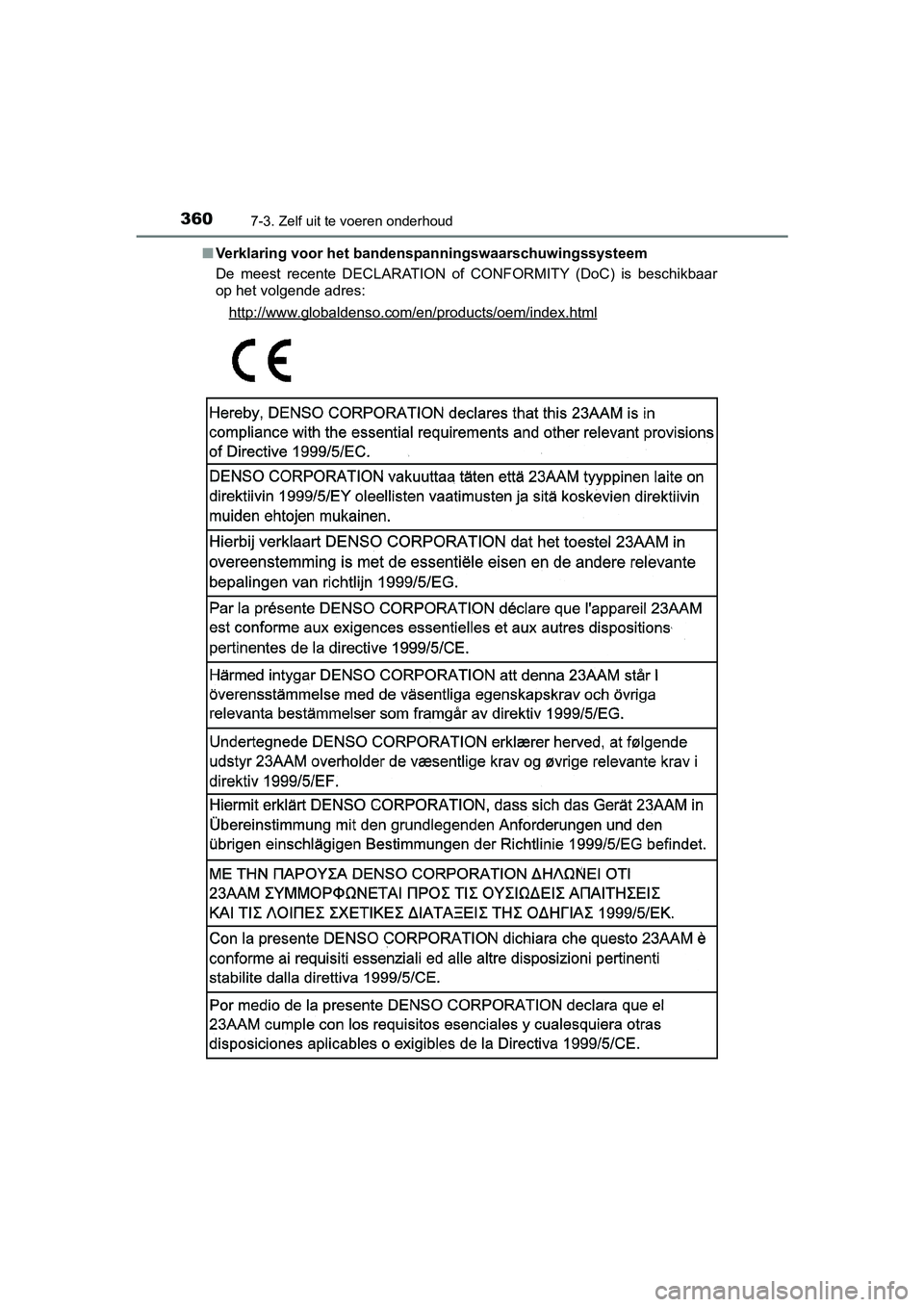

Verklaring voor het bandenspanningswaarschuwingssysteem
De meest recente DECLARATION of CONFORMITY (DoC) is beschikbaar
op het volgende adres:
http://www.globaldenso.com/en/products/oem/index.html
YARIS_HV_OM_Europe_OM52J30E.book Page 360 Thursday, December 1, 2016 3:19 PM
