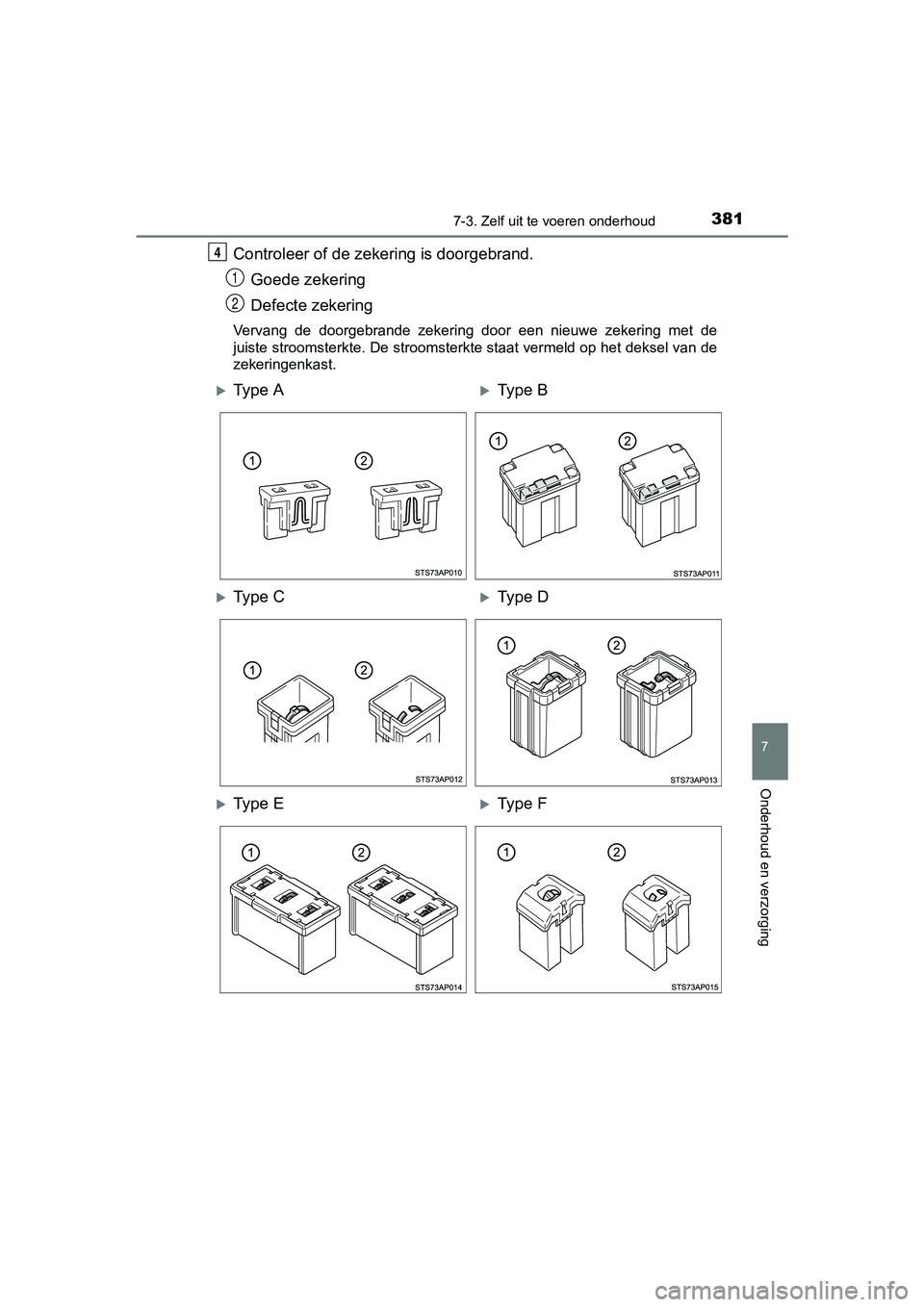

Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van de
zekeringenkast.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e EType F
YARIS_HV_OM_Europe_OM52J30E.book Page 381 Thursday, December 1, 2016 3:19 PM

3827-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 384)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbi nding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontw orpen zijn
onbruikbaar zijn.

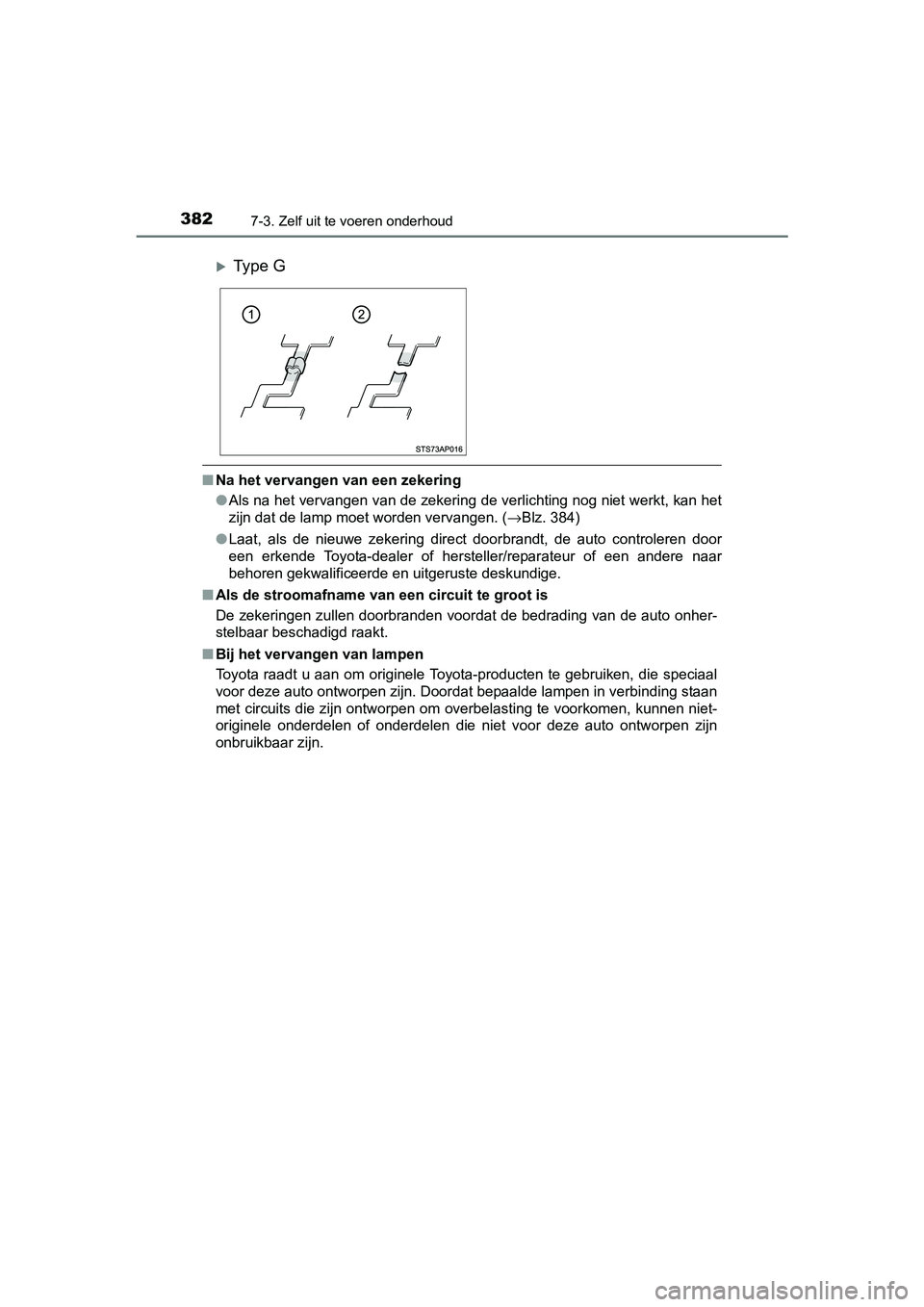

Ty p e G
YARIS_HV_OM_Europe_OM52J30E.book Page 382 Thursday, December 1, 2016 3:19 PM

3837-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E

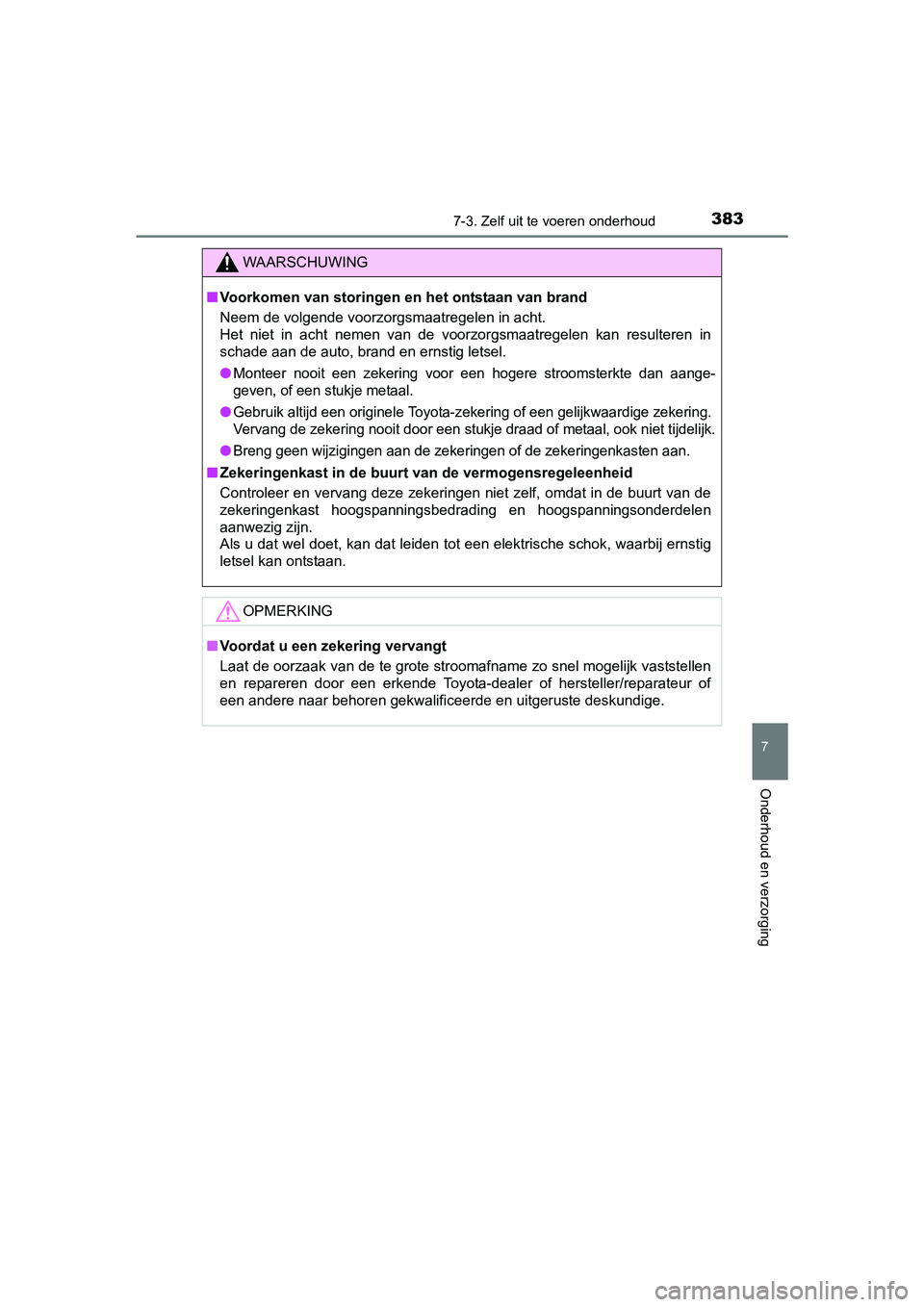

WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
●
Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
●Gebruik altijd een originele To yota-zekering of een gelijkwaard ige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
■Zekeringenkast in de buurt van de vermogensregeleenheid
Controleer en vervang deze zekeringen niet zelf, omdat in de bu urt van de
zekeringenkast hoogspanningsbedrading en hoogspanningsonderdele n
aanwezig zijn.
Als u dat wel doet, kan dat leiden tot een elektrische schok, w aarbij ernstig
letsel kan ontstaan.
OPMERKING
■ Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk v aststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
YARIS_HV_OM_Europe_OM52J30E.book Page 383 Thursday, December 1, 2016 3:19 PM

3847-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E

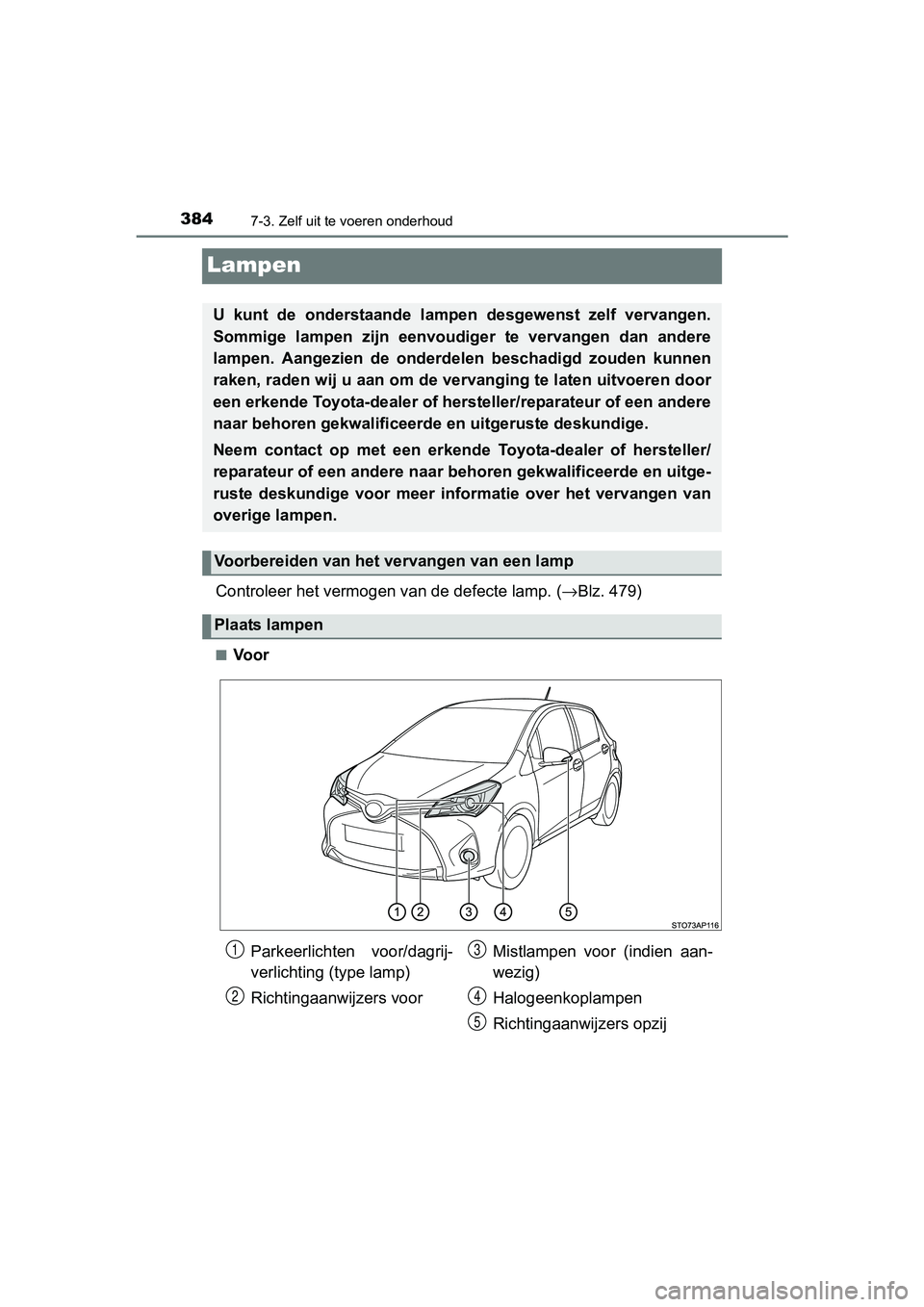

Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 479)
■Voor
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer infor matie over het vervangen van
overige lampen.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Parkeerlichten voor/dagrij-
verlichting (type lamp)
Richtingaanwijzers voor Mistlampen voor (indien aan-
wezig)
Halogeenkoplampen
Richtingaanwijzers opzij1
2
3
4
5
YARIS_HV_OM_Europe_OM52J30E.book Page 384 Thursday, December
1, 2016 3:19 PM

3857-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging

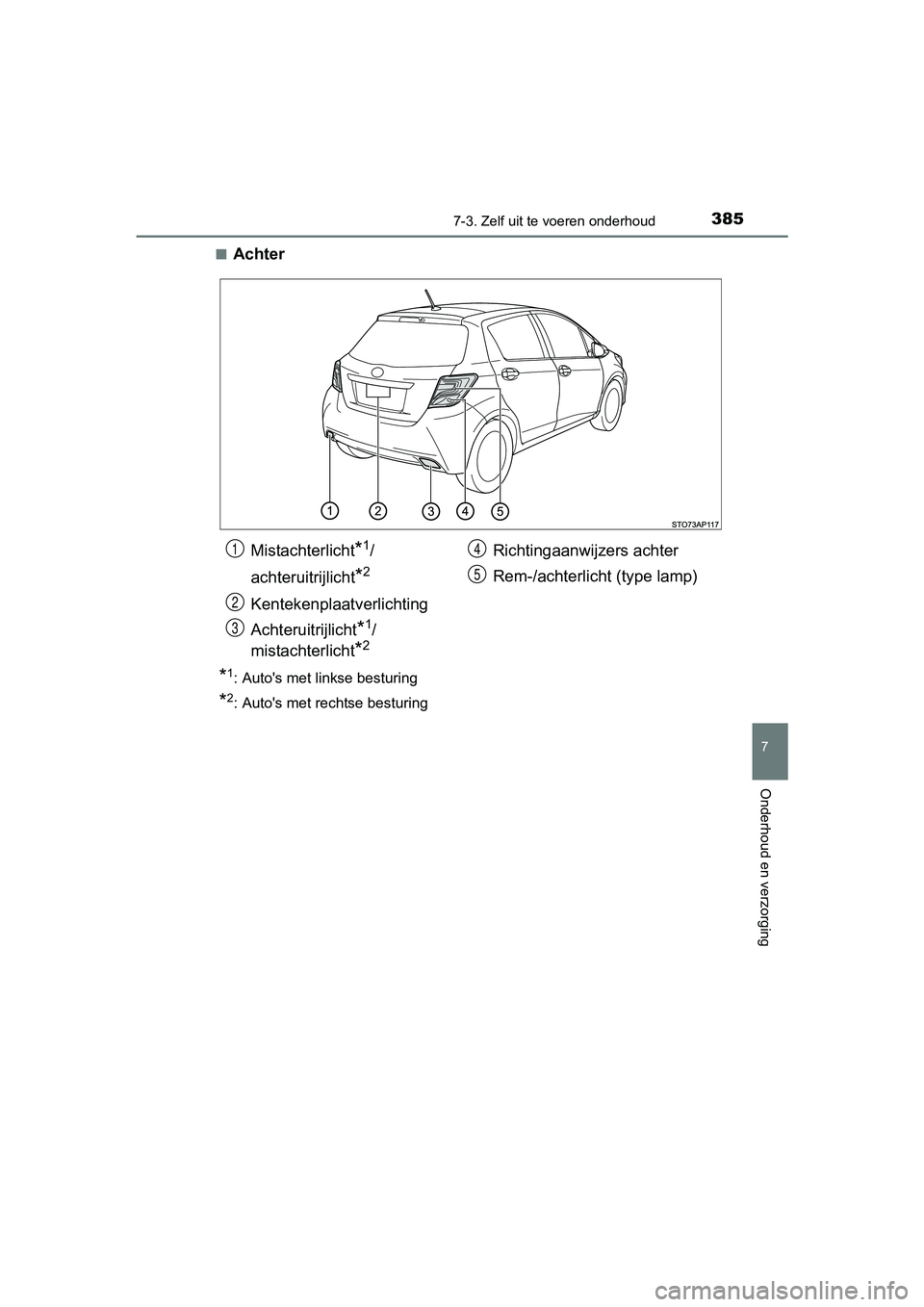

YARIS_HV_OM_Europe_OM52J30E■
Achter
*1: Auto's met linkse besturing
*2: Auto's met rechtse besturing
Mistachterlicht*1/
achteruitrijlicht
*2
Kentekenplaat verlichting
Achteruitrijlicht
*1/
mistachterlicht
*2
Richtingaanwijzers achter
Rem-/achterlic ht (type lamp)1
2
3
4
5
YARIS_HV_OM_Europe_OM52J30E.book Page 385 Thursday, December 1, 2016 3:19 PM

3867-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E■

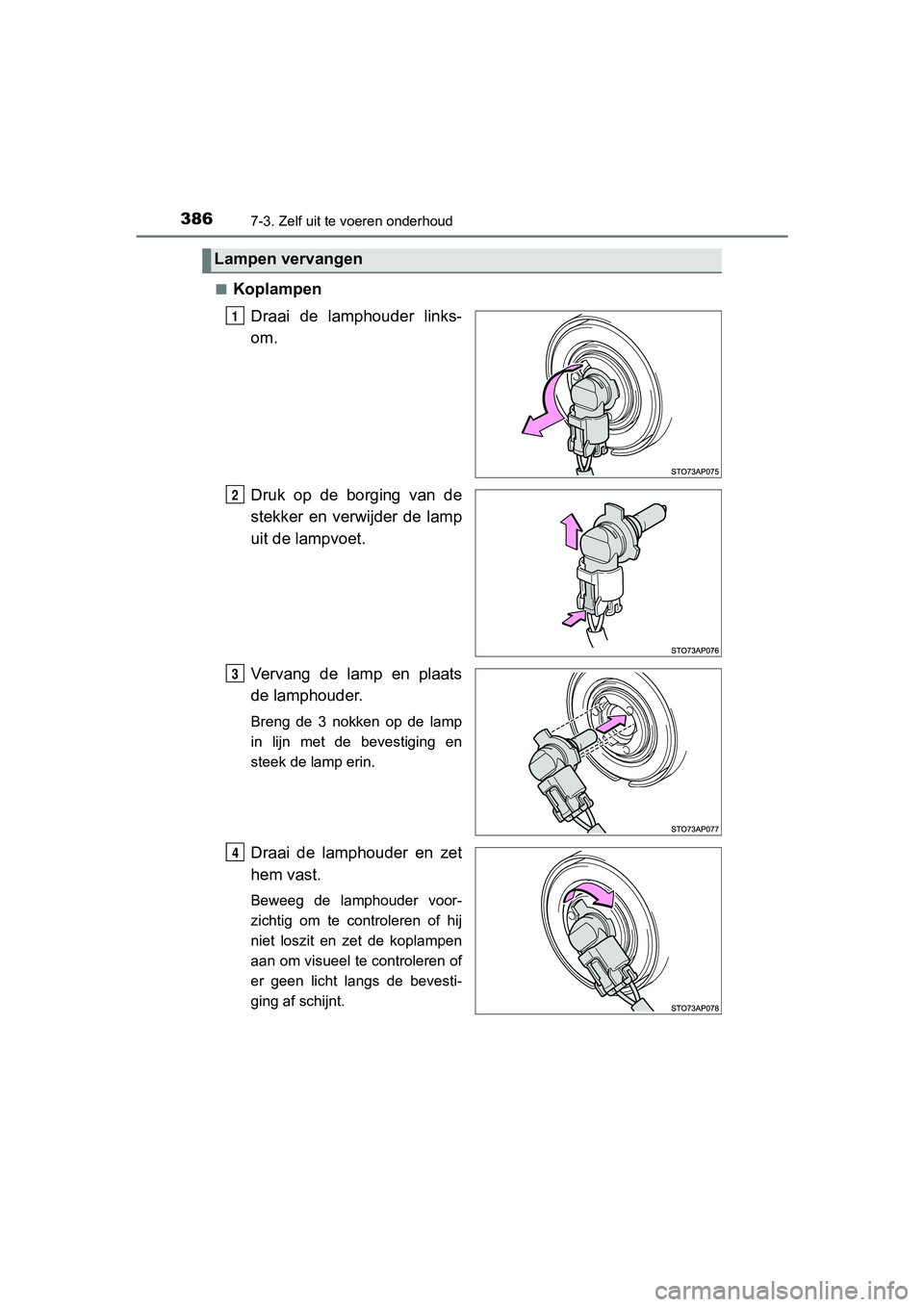

Koplampen
Draai de lamphouder links-
om.
Druk op de borging van de
stekker en verwijder de lamp
uit de lampvoet.
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
Lampen vervangen
1
2
3
14
YARIS_HV_OM_Europe_OM52J30E.book Page 386 Thursday, December 1, 2016 3:19 PM

3877-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E■

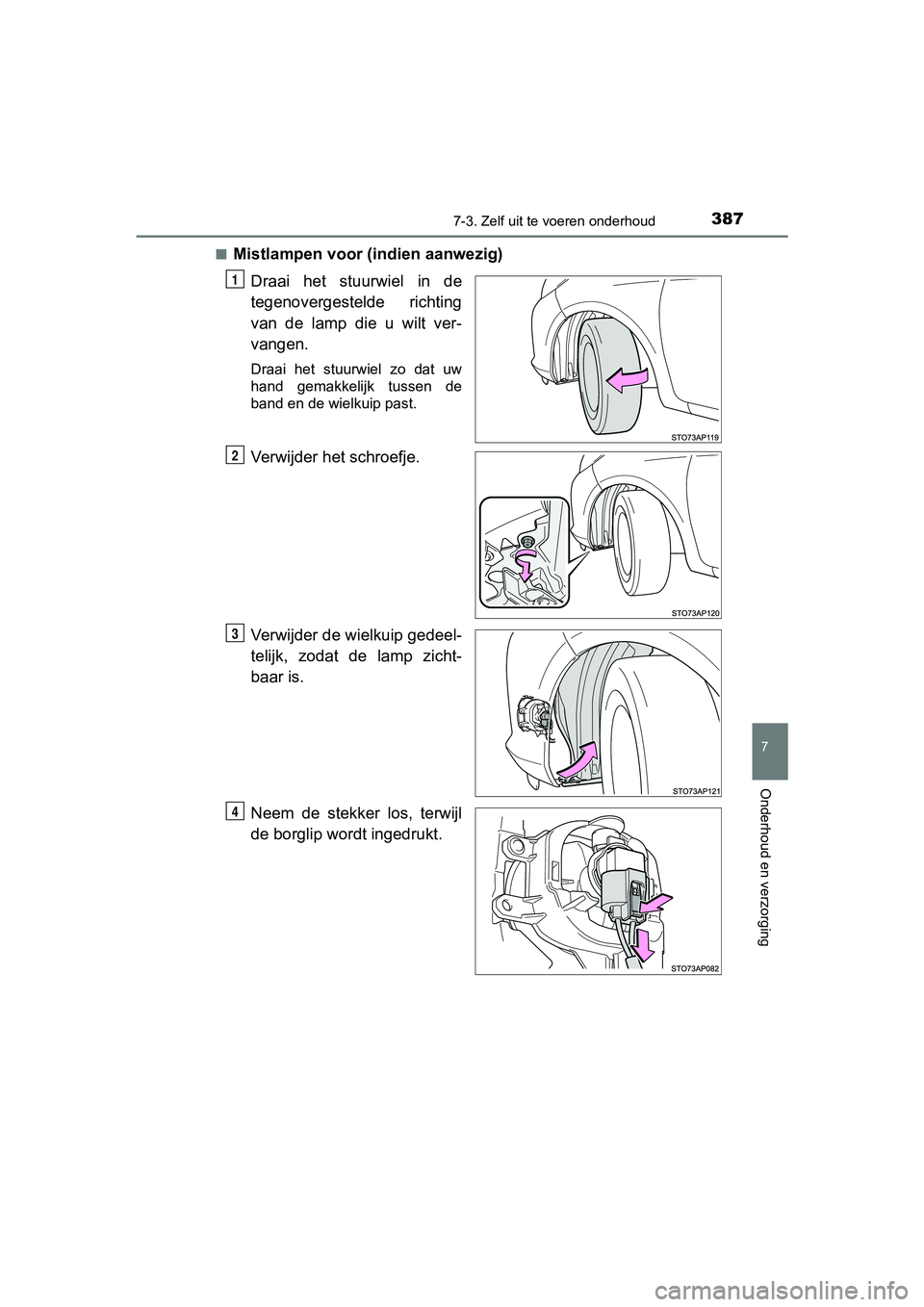

Mistlampen voor (indien aanwezig)
Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en de wielkuip past.
Verwijder het schroefje.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4
YARIS_HV_OM_Europe_OM52J30E.book Page 387 Thursday, December 1, 2016 3:19 PM

3887-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E

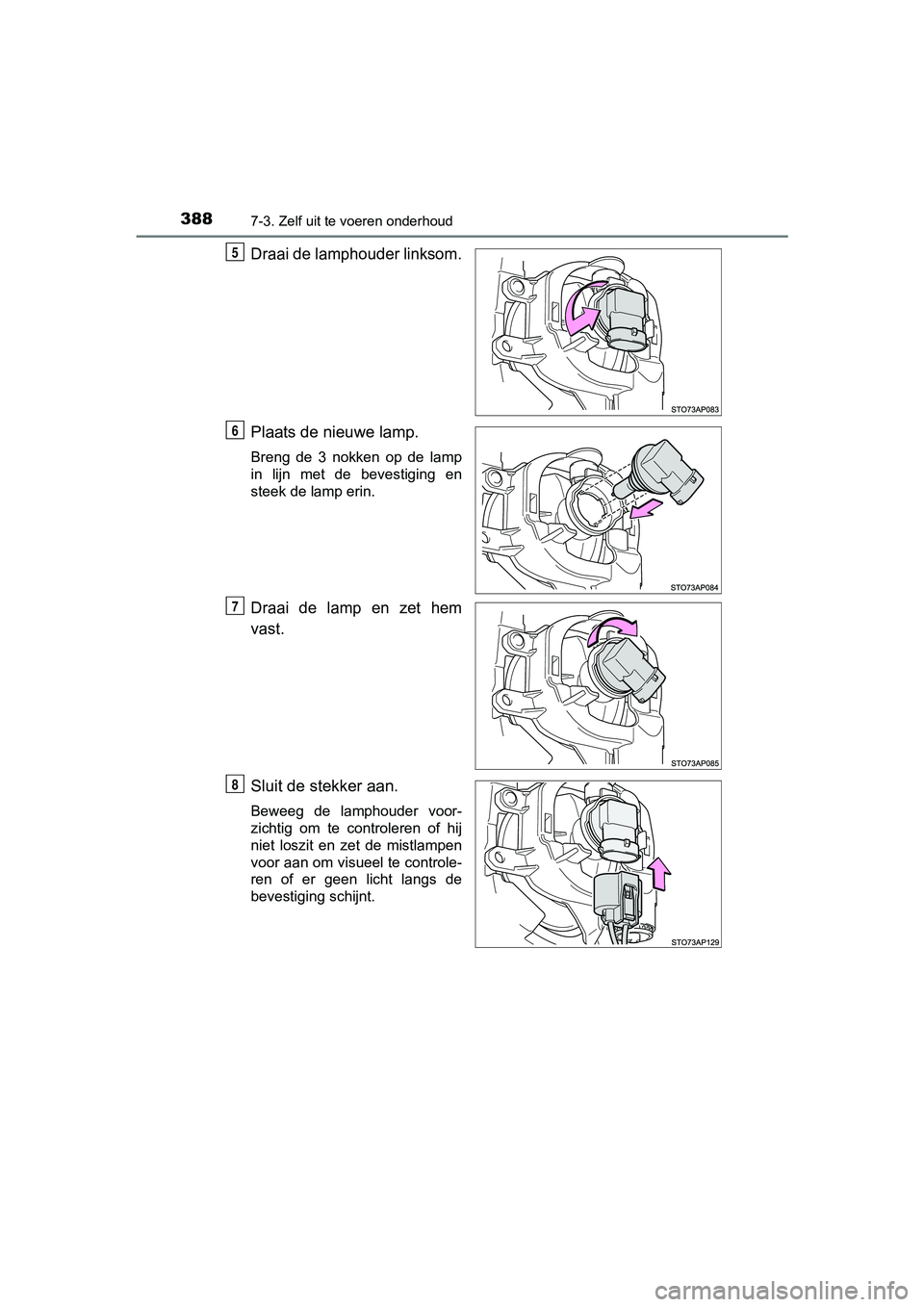

Draai de lamphouder linksom.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamp en zet hem
vast.
Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
voor aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
5
6
7
8
YARIS_HV_OM_Europe_OM52J30E.book Page 388 Thursday, December 1, 2016 3:19 PM

3897-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E

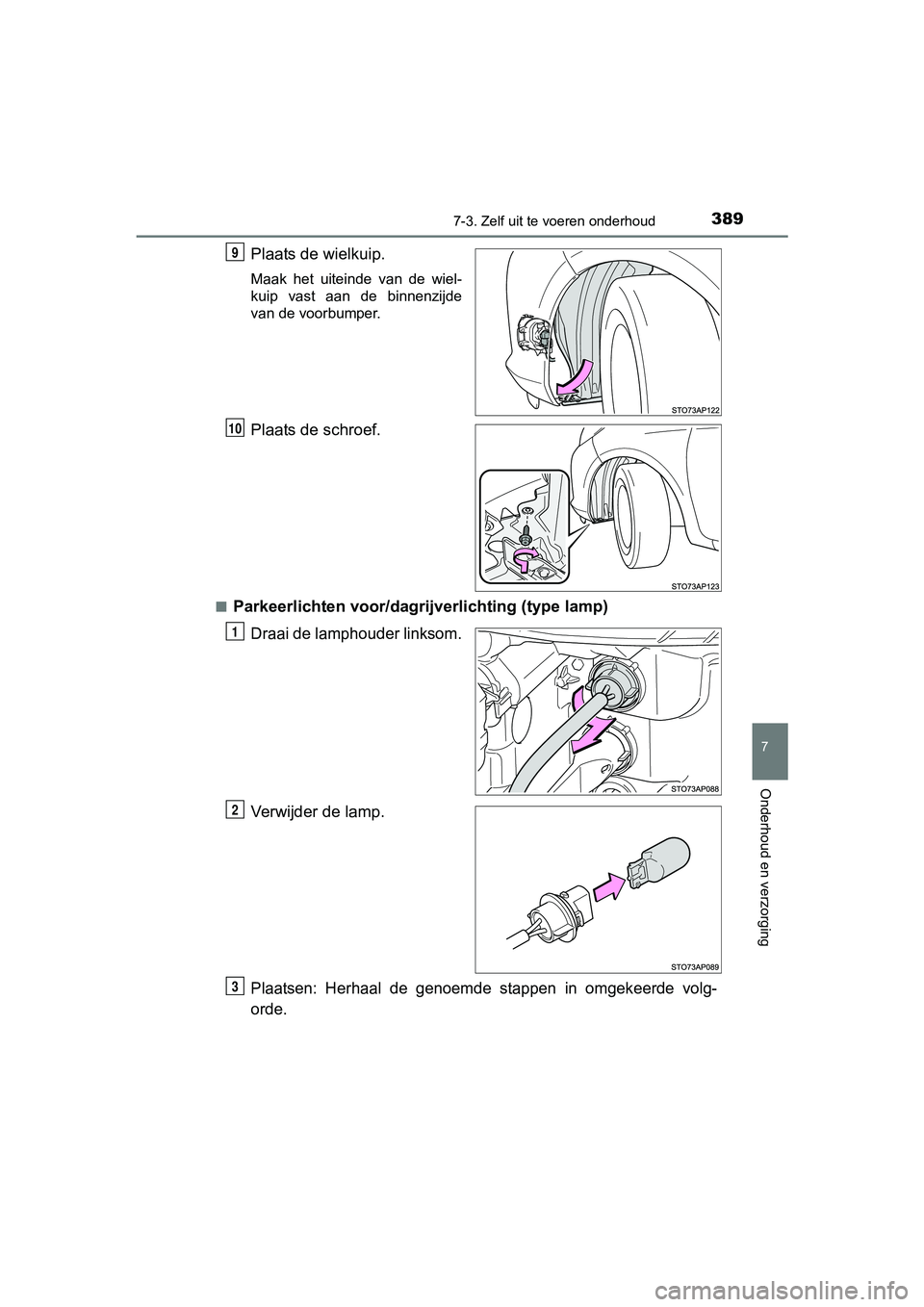

Plaats de wielkuip.
Maak het uiteinde van de wiel-
kuip vast aan de binnenzijde
van de voorbumper.
Plaats de schroef.
■Parkeerlichten voor/dagri jverlichting (type lamp)
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
9
10
1
2
3
YARIS_HV_OM_Europe_OM52J30E.book Page 389 Thursday, December 1, 2016 3:19 PM

3907-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E■

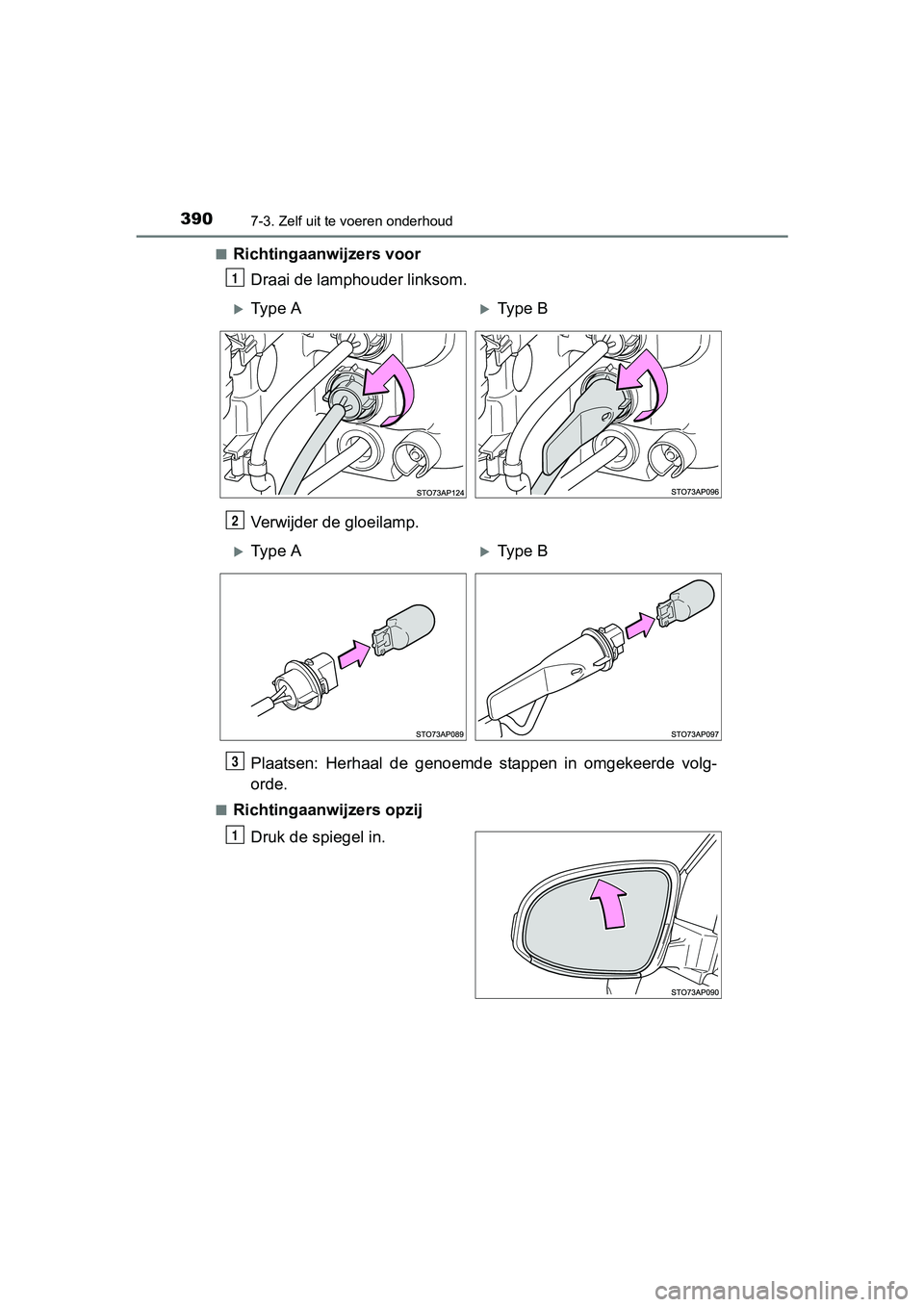

Richtingaanwijzers voor
Draai de lamphouder linksom.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
■Richtingaanwijzers opzij
Druk de spiegel in.
1
Type AType B
2
Type AType B
3
