TOYOTA YARIS HYBRID 2017 Instructieboekje (in Dutch)

3917-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E

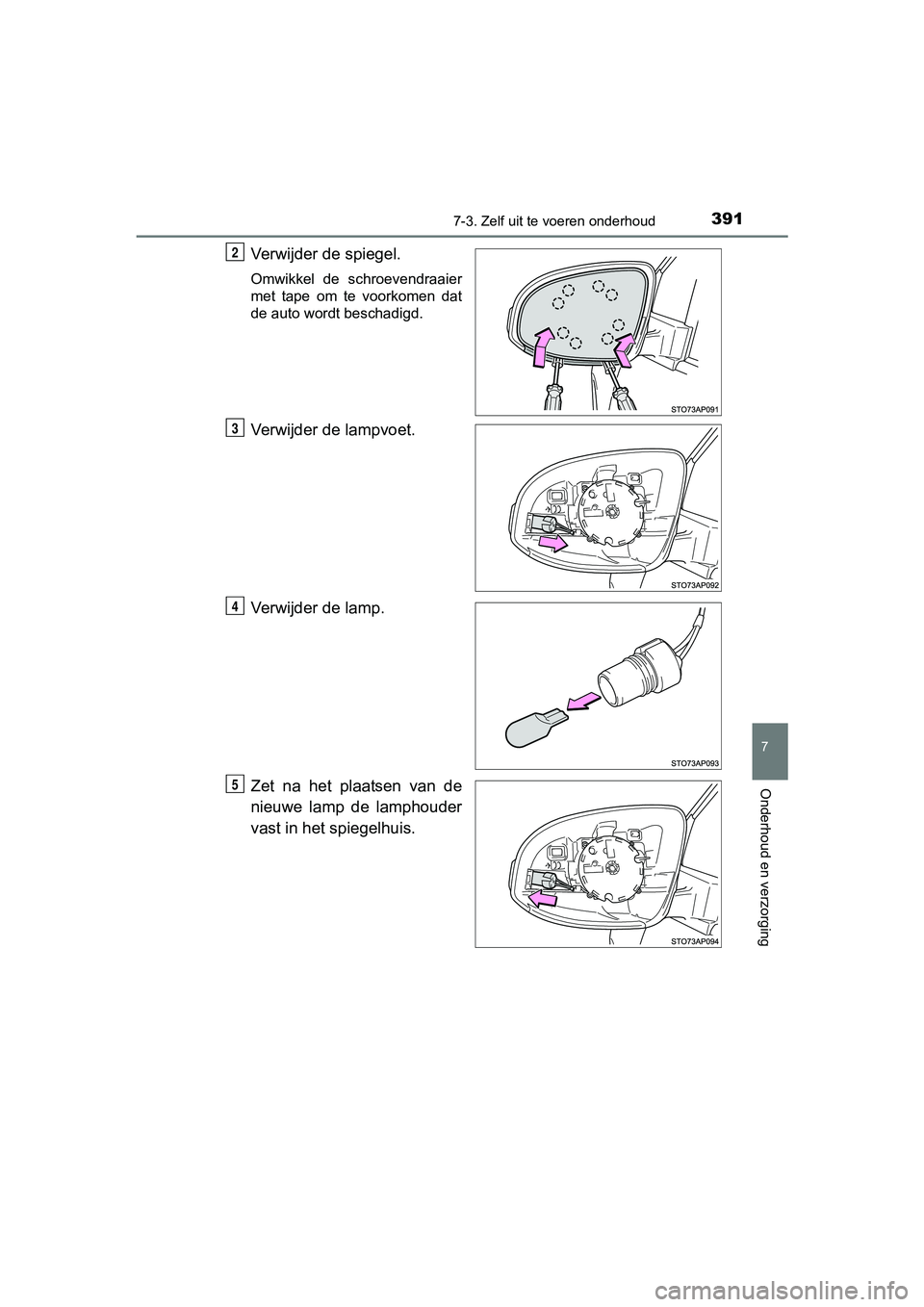

Verwijder de spiegel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de lampvoet.
Verwijder de lamp.
Zet na het plaatsen van de
nieuwe lamp de lamphouder
vast in het spiegelhuis.
2
3
4
5
YARIS_HV_OM_Europe_OM52J30E.book Page 391 Thursday, December 1, 2016 3:19 PM

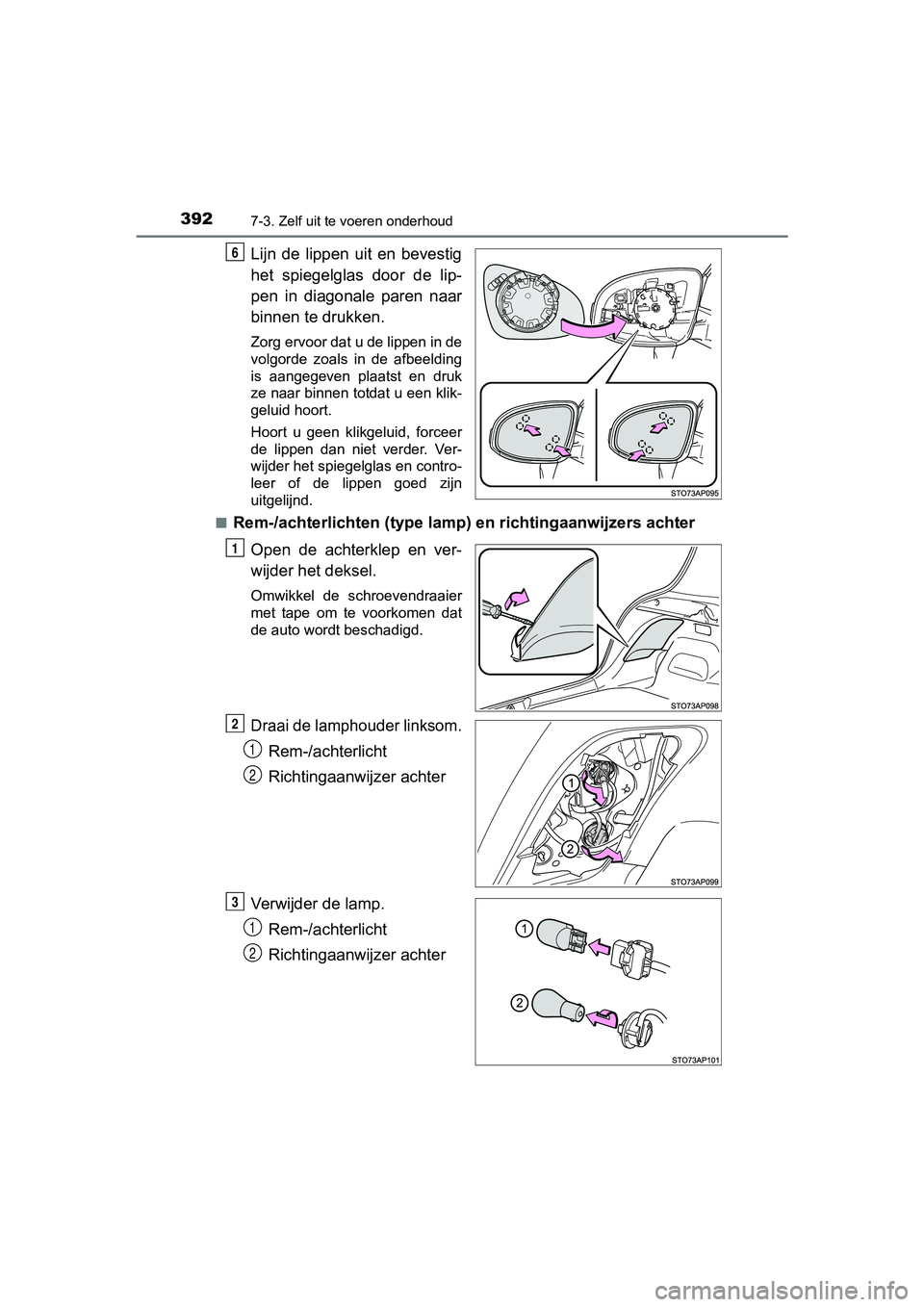

3927-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E
Lijn de lippen uit en bevestig
het spiegelglas door de lip-
pen in diagonale paren naar
binnen te drukken.
Zorg ervoor dat u de lippen in de
volgorde zoals in de afbeelding
is aangegeven plaatst en druk
ze naar binnen totdat u een klik-
geluid hoort.
Hoort u geen klikgeluid, forceer
de lippen dan niet verder. Ver-
wijder het spiegelglas en contro-
leer of de lippen goed zijn
uitgelijnd.
■
Rem-/achterlichten (type lamp) en richtingaanwijzers achter
Open de achterklep en ver-
wijder het deksel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder linksom.
Rem-/achterlicht
Richtingaanwijzer achter
Verwijder de lamp. Rem-/achterlicht
Richtingaanwijzer achter
6
1
2
1
2
3
1
2
YARIS_HV_OM_Europe_OM52J30E.book Page 392 Thursday, December 1, 2016 3:19 PM

3937-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E

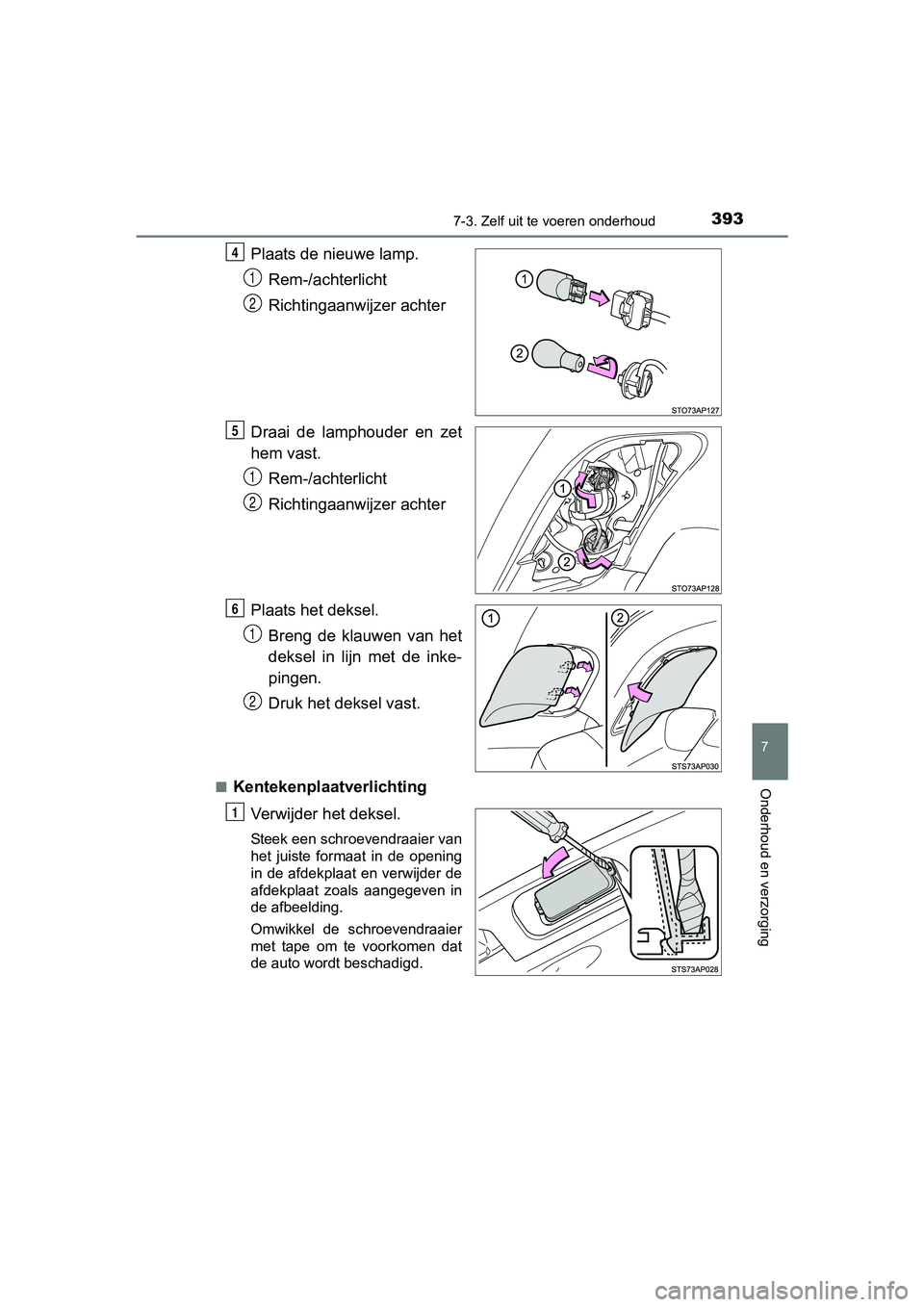

Plaats de nieuwe lamp.
Rem-/achterlicht
Richtingaanwijzer achter
Draai de lamphouder en zet
hem vast. Rem-/achterlicht
Richtingaanwijzer achter
Plaats het deksel. Breng de klauwen van het
deksel in lijn met de inke-
pingen.
Druk het deksel vast.
■Kentekenplaatverlichting
Verwijder het deksel.
Steek een schroevendraaier van
het juiste formaat in de opening
in de afdekplaat en verwijder de
afdekplaat zoals aangegeven in
de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
4
1
2
5
1
2
6
1
2
1
YARIS_HV_OM_Europe_OM52J30E.book Page 393 Thursday, December 1, 2016 3:19 PM

3947-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E

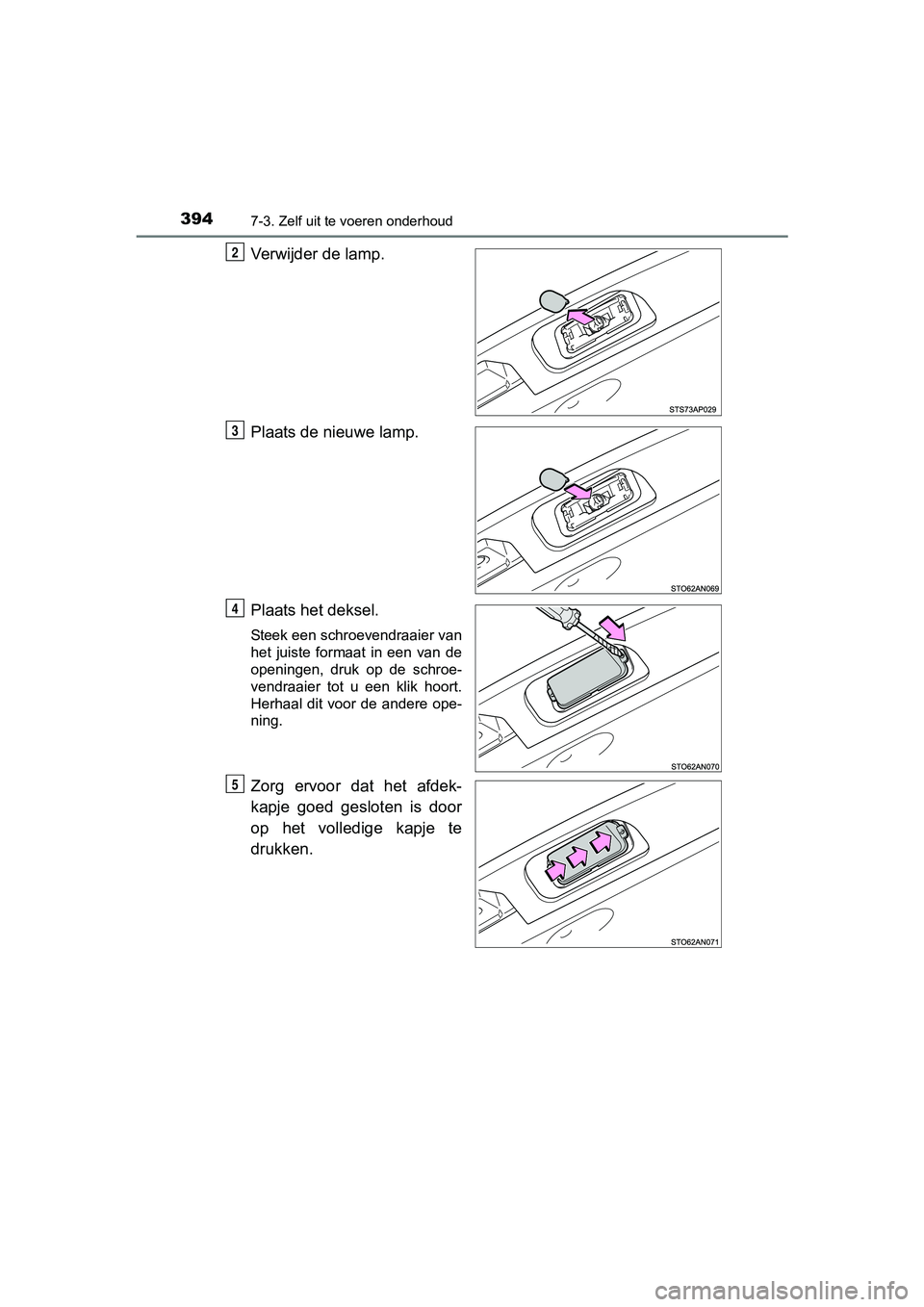

Verwijder de lamp.
Plaats de nieuwe lamp.
Plaats het deksel.
Steek een schroevendraaier van
het juiste formaat in een van de
openingen, druk op de schroe-
vendraaier tot u een klik hoort.
Herhaal dit voor de andere ope-
ning.
Zorg ervoor dat het afdek-
kapje goed gesloten is door
op het volledige kapje te
drukken.
2
3
4
5
YARIS_HV_OM_Europe_OM52J30E.book Page 394 Thursday, December 1, 2016 3:19 PM

3957-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E■

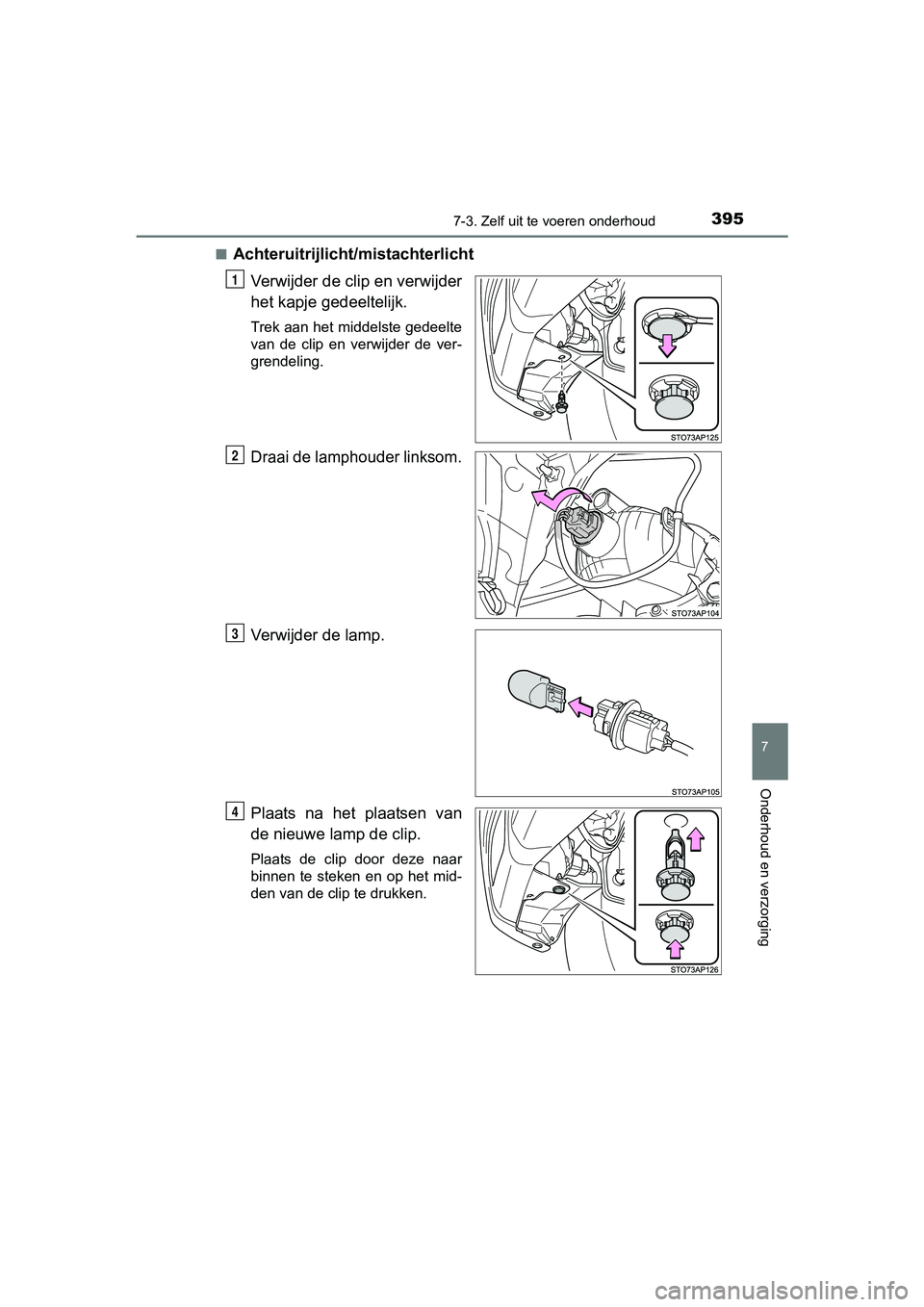

Achteruitrijlicht/mistachterlicht
Verwijder de clip en verwijder
het kapje gedeeltelijk.
Trek aan het middelste gedeelte
van de clip en verwijder de ver-
grendeling.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaats na het plaatsen van
de nieuwe lamp de clip.
Plaats de clip door deze naar
binnen te steken en op het mid-
den van de clip te drukken.
1
2
3
4
YARIS_HV_OM_Europe_OM52J30E.book Page 395 Thursday, December 1, 2016 3:19 PM

3967-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E■

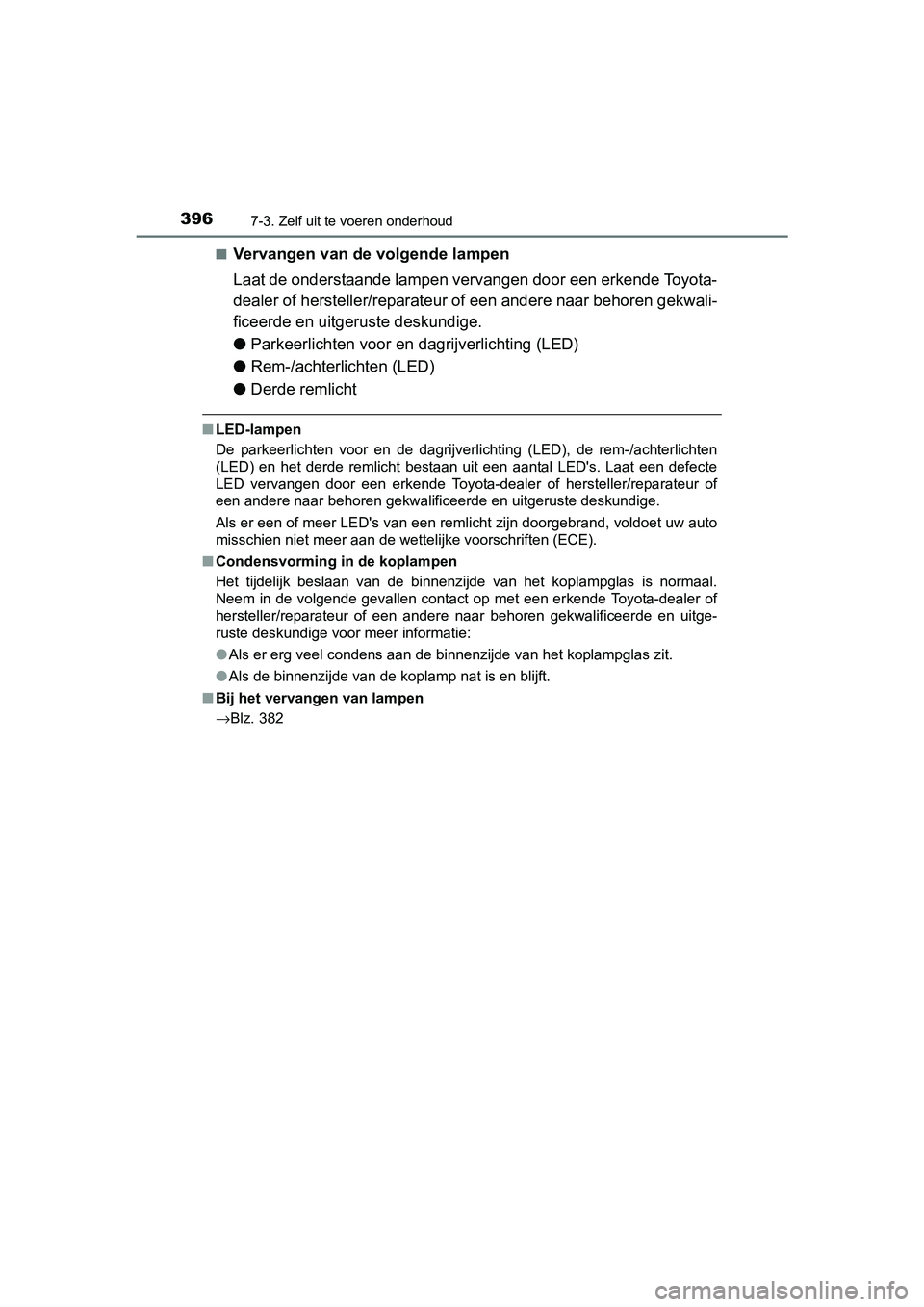

Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw
ali-
ficeerde en uitgeruste deskundige.
● Parkeerlichten voor en dagrijverlichting (LED)
● Rem-/achterlichten (LED)
● Derde remlicht
■LED-lampen
De parkeerlichten voor en de dagrijverlichting (LED), de rem-/a chterlichten
(LED) en het derde remlicht bestaan uit een aantal LED's. Laat een defecte
LED vervangen door een erkende Toyota-dealer of hersteller/repa rateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Als er een of meer LED's van een remlicht zijn doorgebrand, vol doet uw auto
misschien niet meer aan de wettelijke voorschriften (ECE).
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
→Blz. 382
YARIS_HV_OM_Europe_OM52J30E.book Page 396 Thursday, December 1, 2016 3:19 PM

3977-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J30E

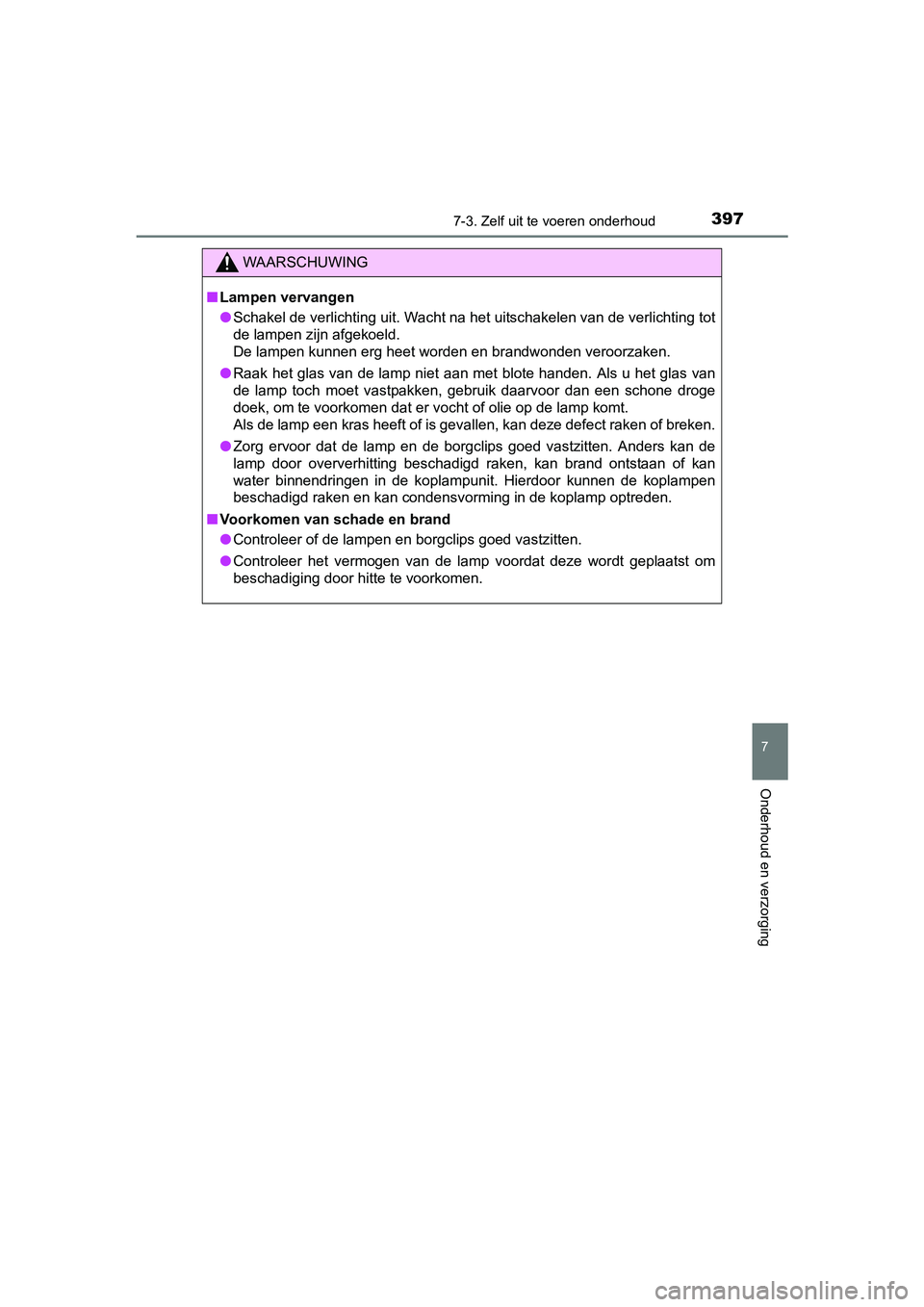

WAARSCHUWING
■Lampen vervangen
● Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone d roge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect rake n of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan o f kan
water binnendringen in de koplampunit. Hierdoor kunnen de kopla mpen
beschadigd raken en kan condensvorming in de koplamp optreden.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
YARIS_HV_OM_Europe_OM52J30E.book Page 397 Thursday, December 1, 2016 3:19 PM

3987-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J30E
YARIS_HV_OM_Europe_OM52J30E.book Page 398 Thursday, December 1, 2016 3:19 PM

399

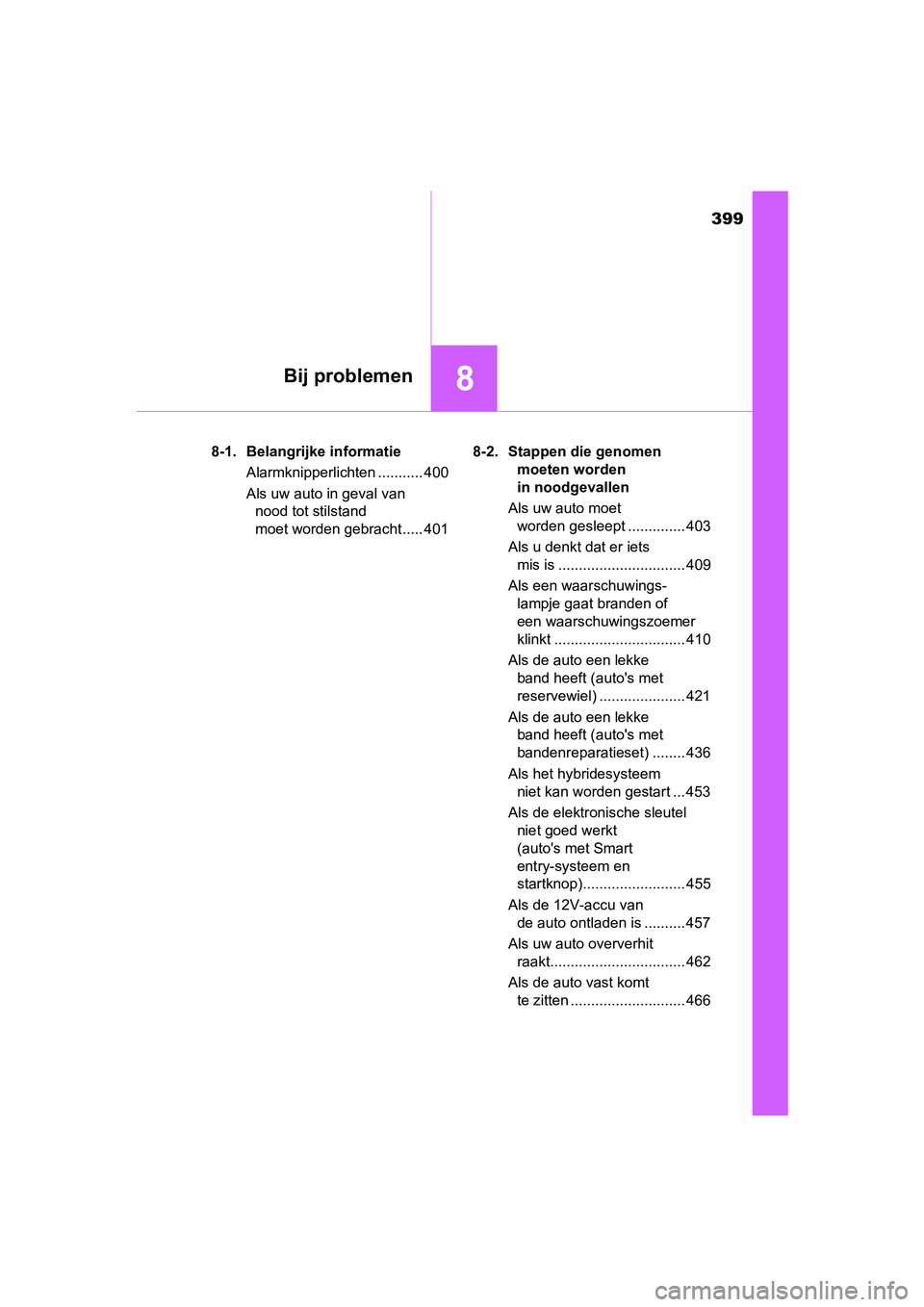

8Bij problemen
YARIS_HV_OM_Europe_OM52J30E8-1. Belangrijke informatie
Alarmknipperlichten ........... 400
Als uw auto in geval van nood tot stilstand
moet worden gebracht ..... 401 8-2. Stappen die genomen
moeten worden
in noodgevallen
Als uw auto moet worden gesleept .............. 403
Als u denkt dat er iets mis is ............................... 409
Als een waarschuwings- lampje gaat branden of
een waarschuwingszoemer
klinkt ................................ 410
Als de auto een lekke band heeft (auto's met
reservewiel) ..................... 421
Als de auto een lekke band heeft (auto's met
bandenreparatieset) ........ 436
Als het hybridesysteem niet kan worden gestart ... 453
Als de elektronische sleutel niet goed werkt
(auto's met Smart
entry-systeem en
startknop)......................... 455
Als de 12V-accu van de auto ontladen is .......... 457
Als uw auto oververhit raakt................................. 462
Als de auto vast komt te zitten ............................ 466
YARIS_HV_OM_Europe_OM52J30E.book Page 399 Thursday, December 1, 2016 3:19 PM

4008-1. Belangrijke informatie
YARIS_HV_OM_Europe_OM52J30E

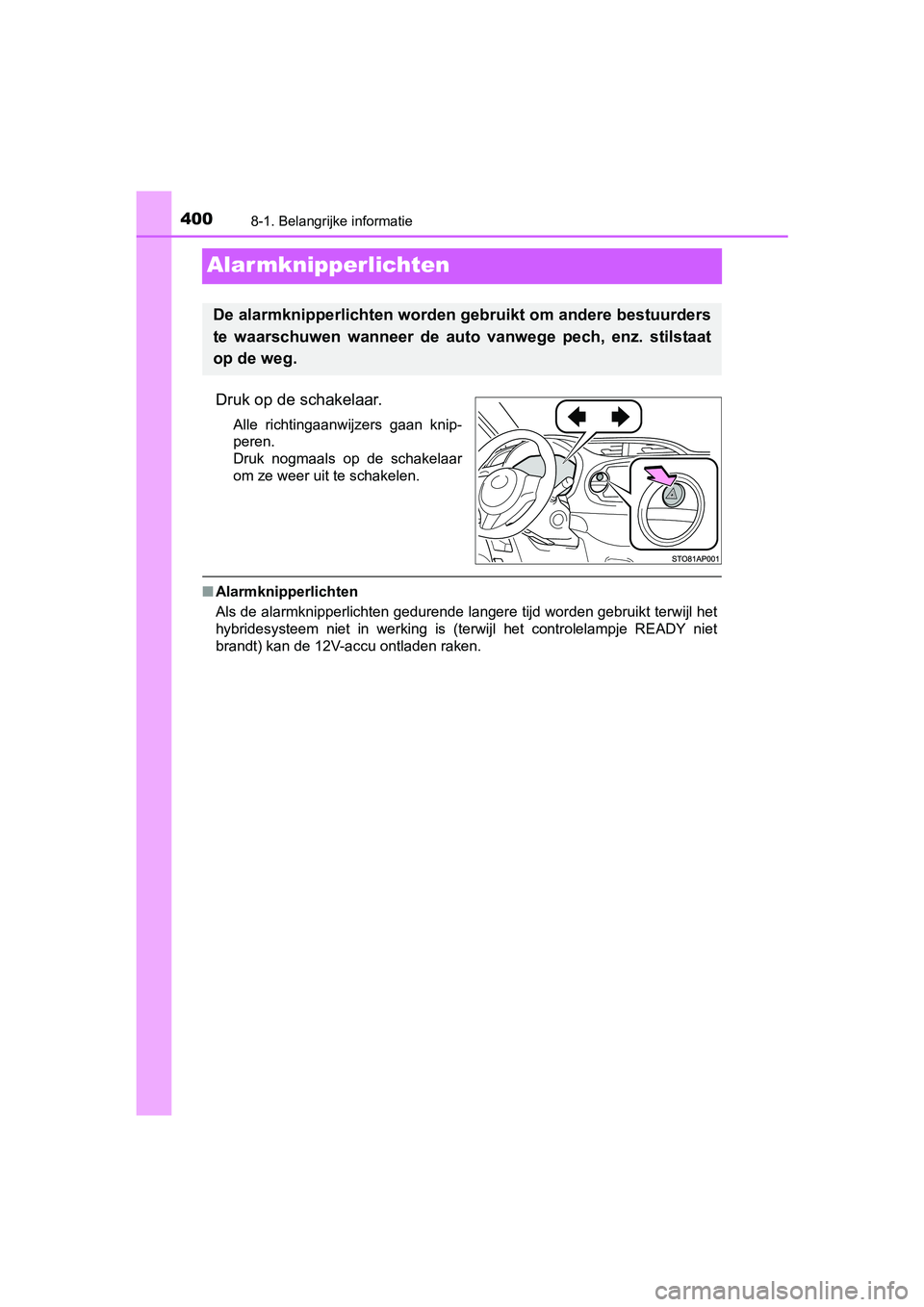

Alar mknipperlichten
Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren.
Druk nogmaals op de schakelaar
om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten gedurende langere tijd worden gebrui kt terwijl het
hybridesysteem niet in werking is (terwijl het controlelampje R EADY niet
brandt) kan de 12V-accu ontladen raken.
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de auto vanwege pech, enz. stilstaat
op de weg.
