TOYOTA YARIS HYBRID 2017 Instructieboekje (in Dutch)

4018-1. Belangrijke informatie
8
Bij problemen
YARIS_HV_OM_Europe_OM52J30E

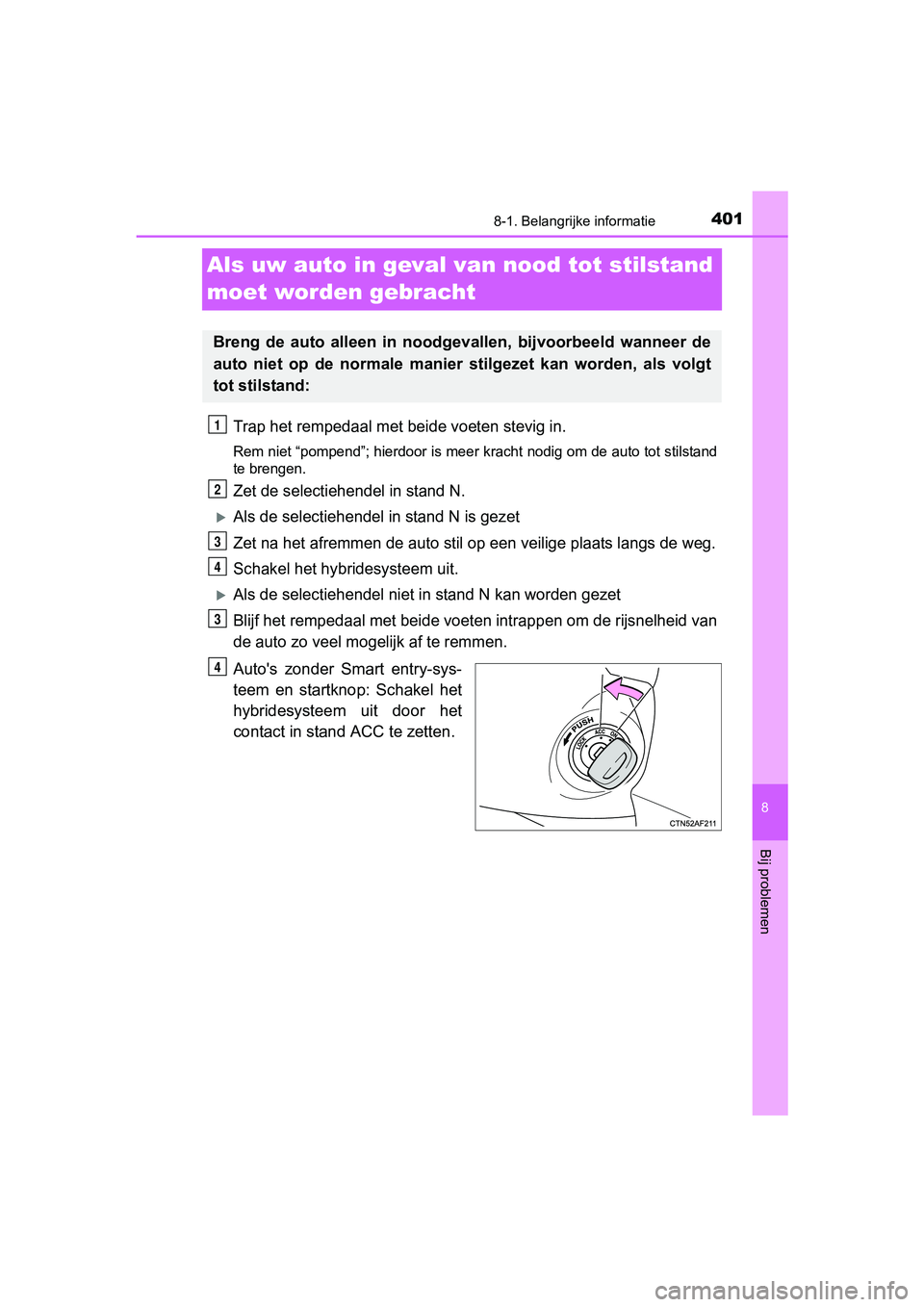

Als uw auto in geval van nood tot stilstand
moet worden gebracht
Trap het rempedaal met beide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto tot stilstand
te brengen.
Zet de selectiehendel in stand N.
Als de selectiehendel in stand N is gezet
Zet na het afremmen de auto stil op een veilige plaats langs de weg.
Schakel het hybridesysteem uit.
Als de selectiehendel niet in stand N kan worden gezet
Blijf het rempedaal met beide voeten intrappen om de rijsnelhei d van
de auto zo veel mogelijk af te remmen.
Auto's zonder Smart entry-sys-
teem en startknop: Schakel het
hybridesysteem uit door het
contact in stand ACC te zetten.
Breng de auto alleen in noodgeva llen, bijvoorbeeld wanneer de
auto niet op de normale manier stilgezet kan worden, als volgt
tot stilstand:
1
2
3
4
3
4
YARIS_HV_OM_Europe_OM52J30E.book Page 401 Thursday, December 1, 2016 3:19 PM

4028-1. Belangrijke informatie
YARIS_HV_OM_Europe_OM52J30E

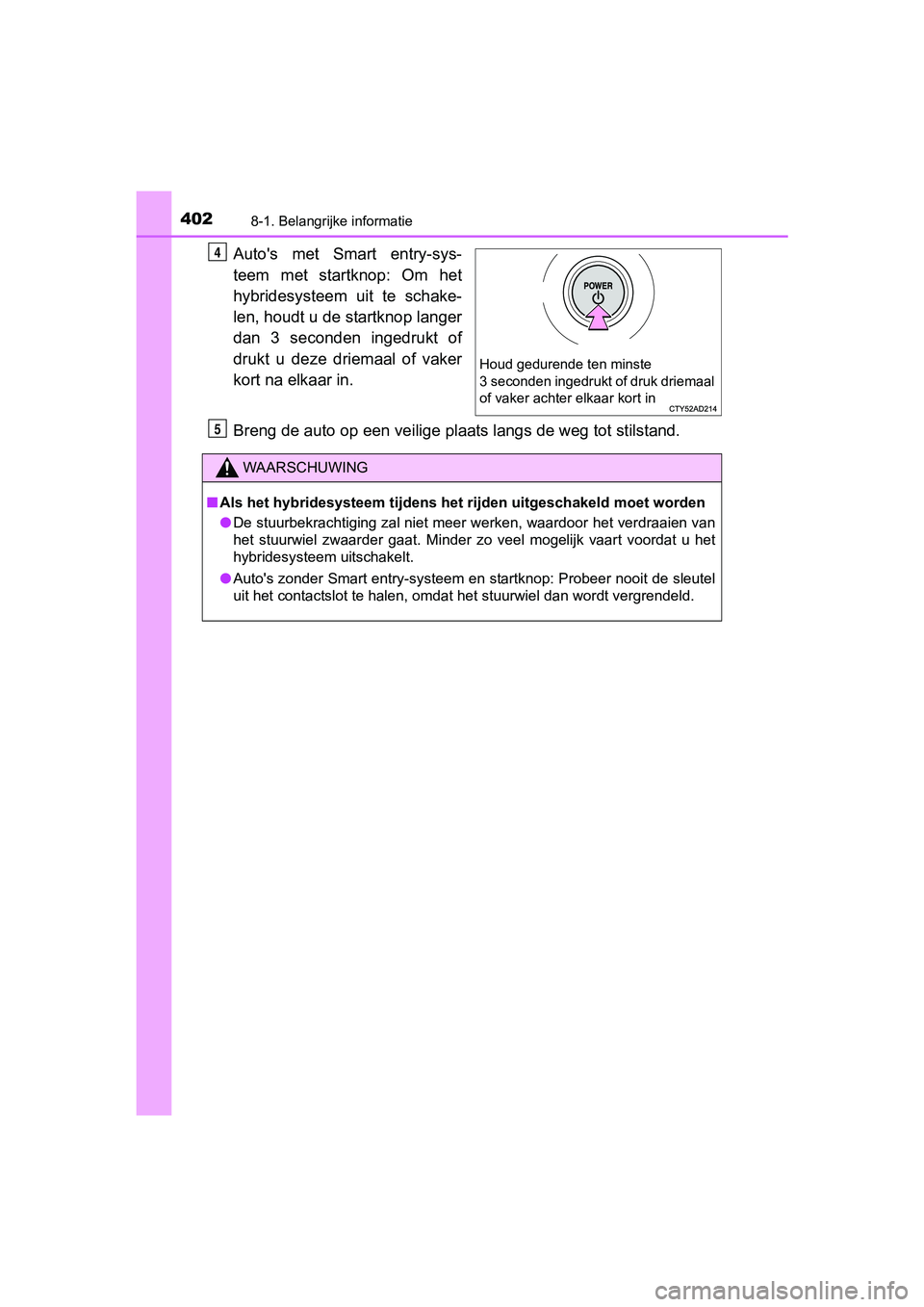

Auto's met Smart entry-sys-
teem met startknop: Om het
hybridesysteem uit te schake-
len, houdt u de startknop langer
dan 3 seconden ingedrukt of
drukt u deze driemaal of vaker
kort na elkaar in.
Breng de auto op een veilige plaats langs de weg tot stilstand.
Houd gedurende ten minste
3 seconden ingedrukt of druk driemaal
of vaker achter elkaar kort in
4
WAARSCHUWING
■Als het hybridesysteem tijdens he t rijden uitgeschakeld moet worden
● De stuurbekrachtiging zal niet meer werken, waardoor het verdra aien van
het stuurwiel zwaarder gaat. Minder zo veel mogelijk vaart voor dat u het
hybridesysteem uitschakelt.
● Auto's zonder Smart entry-systeem en startknop: Probeer nooit de sleutel
uit het contactslot te halen, omdat het stuurwiel dan wordt ver grendeld.
5
YARIS_HV_OM_Europe_OM52J30E.book Page 402 Thursday, December 1, 2016 3:19 PM

4038-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J30E

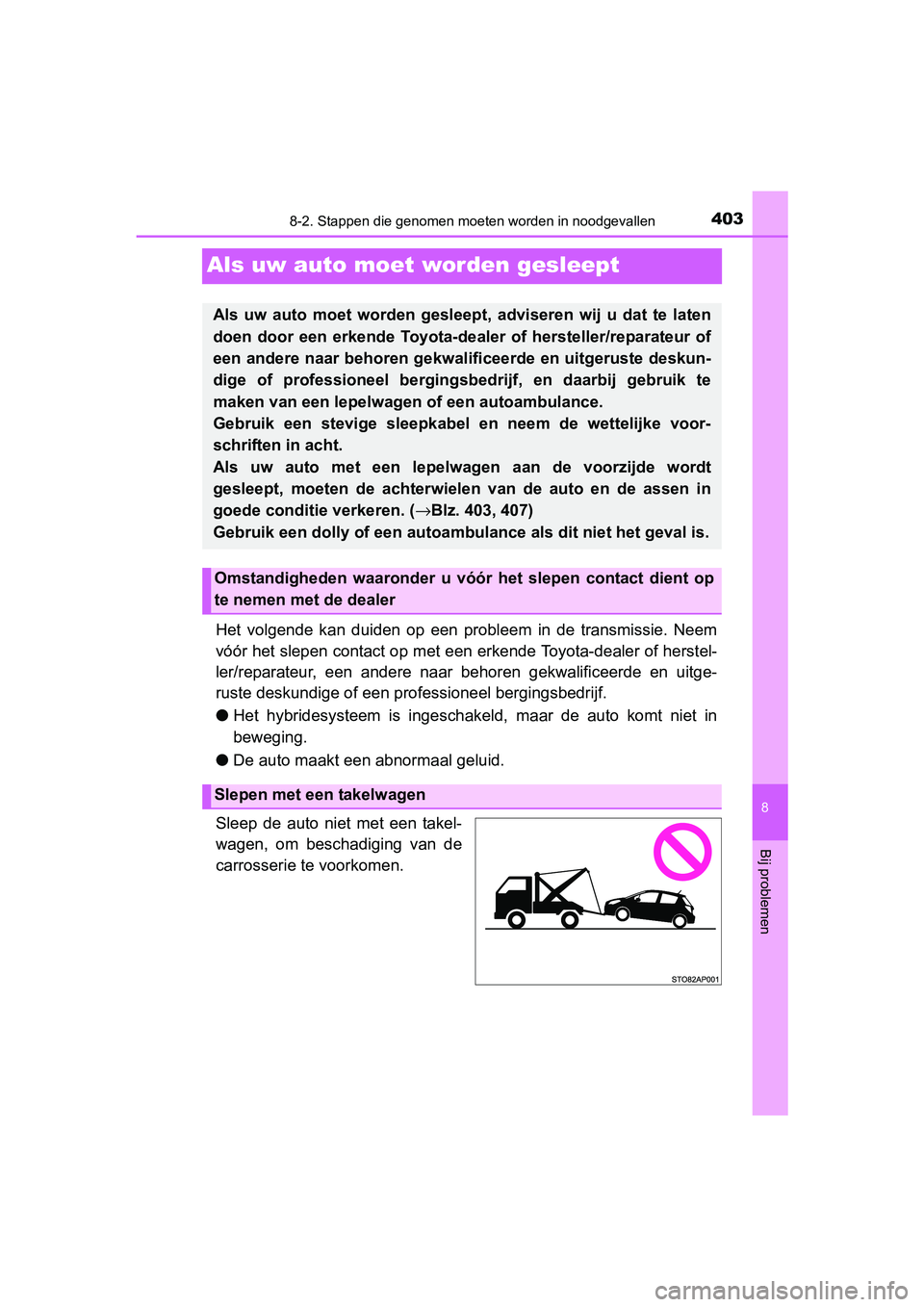

Als uw auto moet worden gesleept
Het volgende kan duiden op een probleem in de transmissie. Neem
vóór het slepen contact op met een erkende Toyota-dealer of her stel-
ler/reparateur, een andere naar behoren gekwalificeerde en uitg e-
ruste deskundige of een pro fessioneel bergingsbedrijf.
● Het hybridesysteem is ingeschakeld, maar de auto komt niet in
beweging.
● De auto maakt een abnormaal geluid.
Sleep de auto niet met een takel-
wagen, om beschadiging van de
carrosserie te voorkomen.
Als uw auto moet worden gesleept, adviseren wij u dat te laten
doen door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwal ificeerde en uitgeruste deskun-
dige of professioneel bergings bedrijf, en daarbij gebruik te
maken van een lepelwagen of een autoambulance.
Gebruik een stevige sleepkabel en neem de wettelijke voor-
schriften in acht.
Als uw auto met een lepelwag en aan de voorzijde wordt
gesleept, moeten de achterwielen van de auto en de assen in
goede conditie verkeren. ( →Blz. 403, 407)
Gebruik een dolly of ee n autoambulance als dit niet het geval i s.
Omstandigheden waaronder u vóór het slepen contact dient op
te nemen met de dealer
Slepen met een takelwagen
YARIS_HV_OM_Europe_OM52J30E.book Page 403 Thursday, December 1, 2016 3:19 PM

4048-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J30E

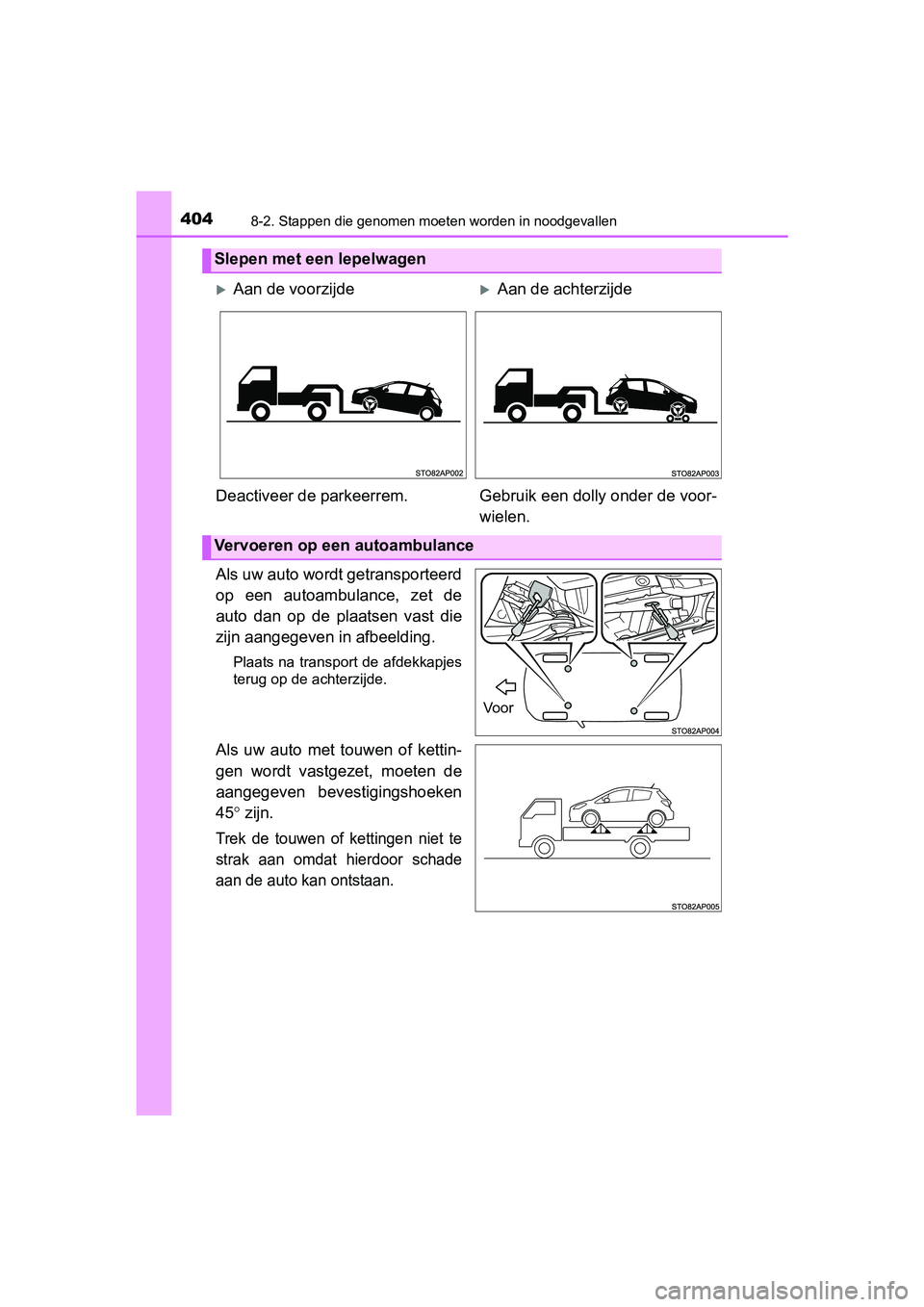

Als uw auto wordt getransporteerd
op een autoambulance, zet de
auto dan op de plaatsen vast die
zijn aangegeven in afbeelding.
Plaats na transport de afdekkapjes
terug op de achterzijde.
Als uw auto met touwen of kettin-
gen wordt vastgezet, moeten de
aangegeven bevestigingshoeken
45° zijn.
Trek de touwen of kettingen niet te
strak aan omdat hierdoor schade
aan de auto kan ontstaan.
Slepen met een lepelwagen
Aan de voorzijdeAan de achterzijde
Deactiveer de parkeerrem. Gebruik een dolly onder de voor- wielen.
Vervoeren op een autoambulance
Voor
YARIS_HV_OM_Europe_OM52J30E.book Page 404 Thursday, December 1, 2016 3:19 PM

4058-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J30E

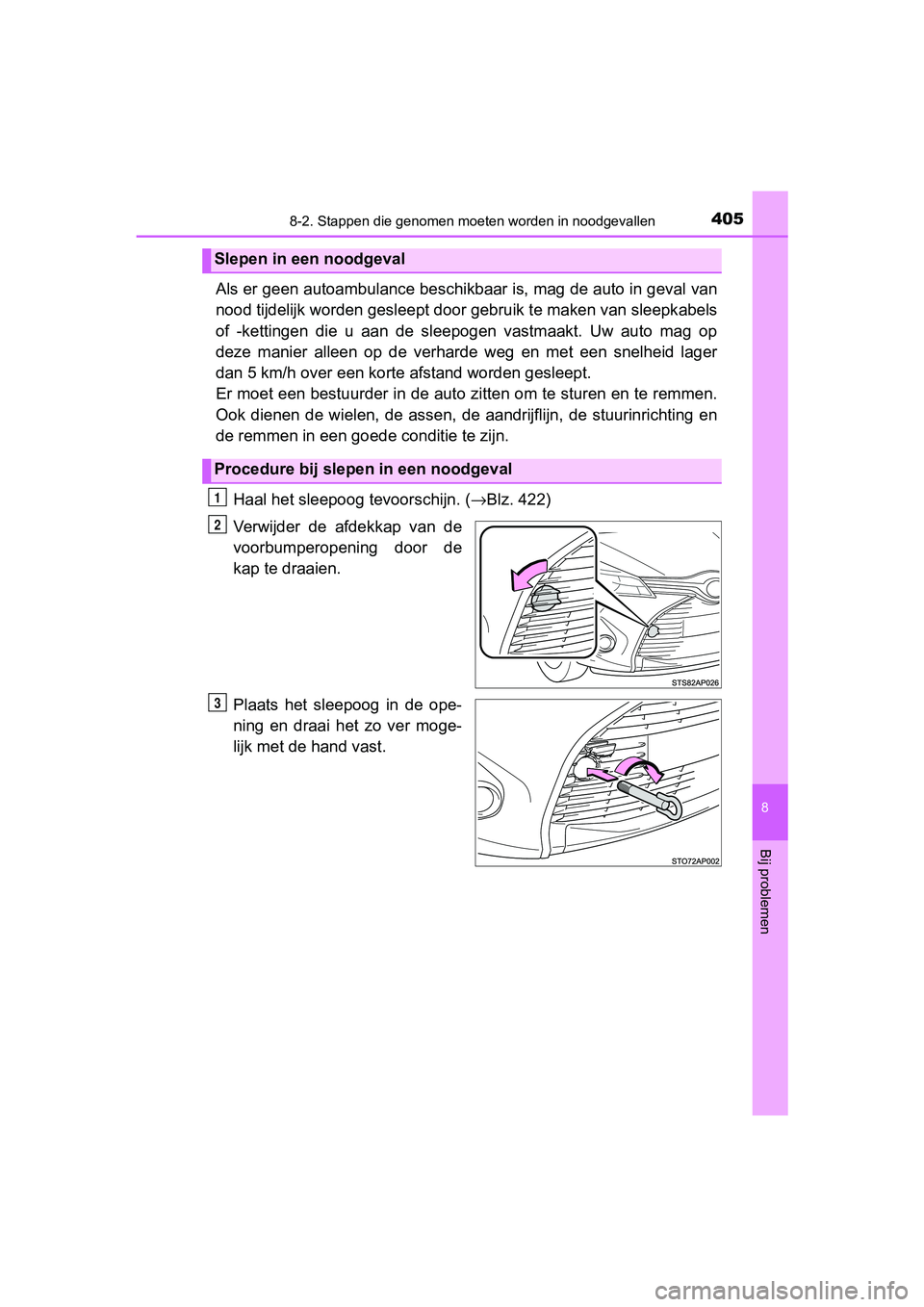

Als er geen autoambulance beschikbaar is, mag de auto in geval van
nood tijdelijk worden gesleept d oor gebruik te maken van sleepk abels
of -kettingen die u aan de sleepogen vastmaakt. Uw auto mag op
deze manier alleen op de verharde weg en met een snelheid lager
dan 5 km/h over een korte afstand worden gesleept.
Er moet een bestuurder in de auto zitten om te sturen en te rem men.
Ook dienen de wielen, de assen, de aandrijflijn, de stuurinrich ting en
de remmen in een go ede conditie te zijn.
Haal het sleepoog tevoorschijn. ( →Blz. 422)
Verwijder de afdekkap van de
voorbumperopening door de
kap te draaien.
Plaats het sleepoog in de ope-
ning en draai het zo ver moge-
lijk met de hand vast.
Slepen in een noodgeval
Procedure bij slep en in een noodgeval
1
2
3
YARIS_HV_OM_Europe_OM52J30E.book Page 405 Thursday, December 1, 2016 3:19 PM

4068-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J30E

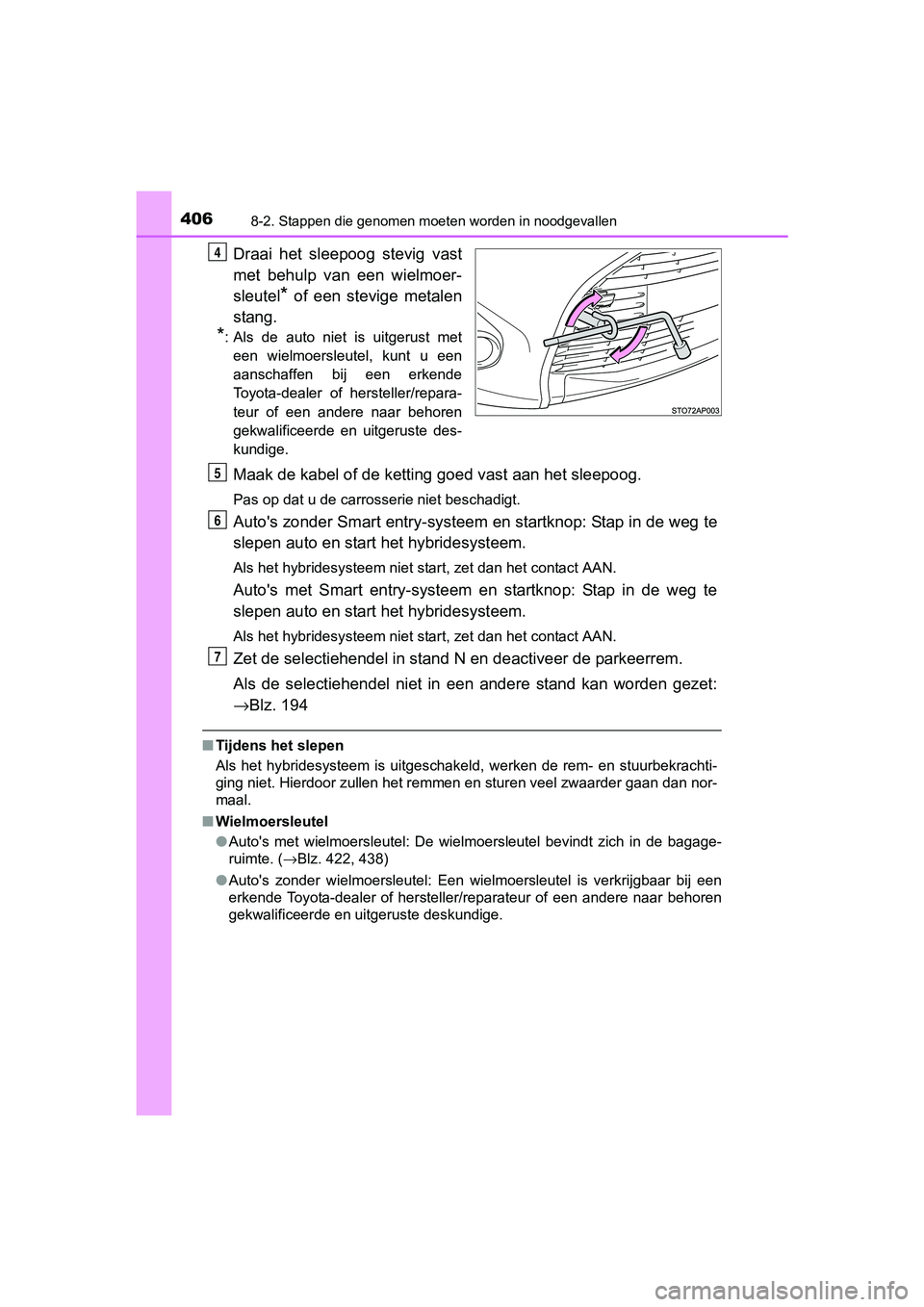

Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel
* of een stevige metalen
stang.
*: Als de auto niet is uitgerust met een wielmoersleutel, kunt u een
aanschaffen bij een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Auto's zonder Smart entry-systeem en startknop: Stap in de weg te
slepen auto en start het hybridesysteem.
Als het hybridesysteem niet start, zet dan het contact AAN.
Auto's met Smart entry-systeem en startknop: Stap in de weg te
slepen auto en start het hybridesysteem.
Als het hybridesysteem niet start, zet dan het contact AAN.
Zet de selectiehendel in stand N en deactiveer de parkeerrem.
Als de selectiehendel niet in een andere stand kan worden gezet :
→ Blz. 194
■Tijdens het slepen
Als het hybridesysteem is uitgeschakeld, werken de rem- en stuu rbekrachti-
ging niet. Hierdoor zullen het remmen en sturen veel zwaarder g aan dan nor-
maal.
■ Wielmoersleutel
●Auto's met wielmoersleutel: De wielmoersleutel bevindt zich in de bagage-
ruimte. ( →Blz. 422, 438)
● Auto's zonder wielmoersleutel: Een wielmoersleutel is verkrijgbaar bij een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
4
5
6
7
YARIS_HV_OM_Europe_OM52J30E.book Page 406 Thursday, December 1, 2016 3:19 PM

4078-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J30E

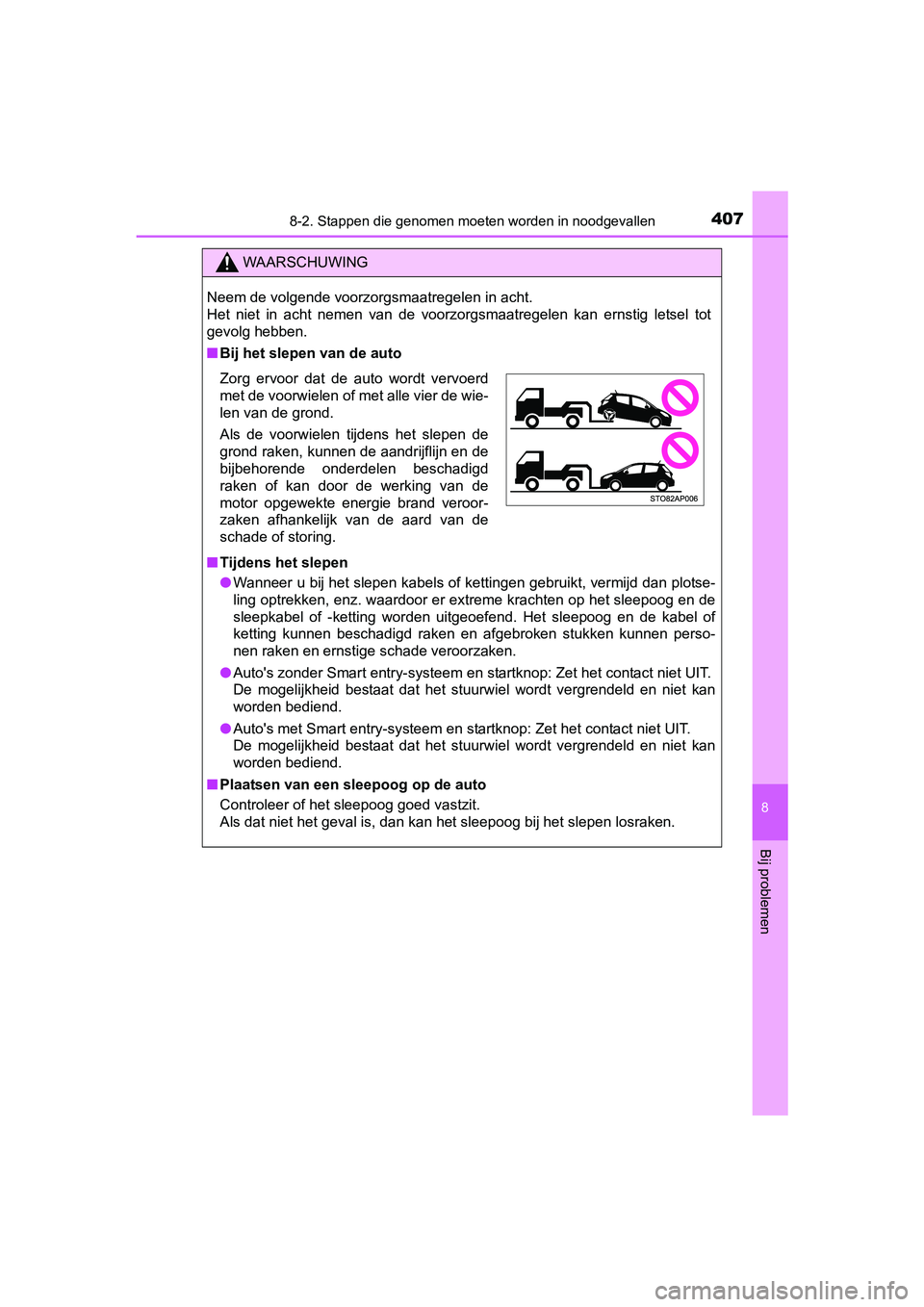

WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Bij het slepen van de auto
■ Tijdens het slepen
● Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotse-
ling optrekken, enz. waardoor er extreme krachten op het sleepo og en de
sleepkabel of -ketting worden uitgeoefend. Het sleepoog en de kabel of
ketting kunnen beschadigd raken en afgebroken stukken kunnen pe rso-
nen raken en ernstige schade veroorzaken.
● Auto's zonder Smart entry-systeem en startknop: Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuurwiel wordt vergrendeld en niet kan
worden bediend.
● Auto's met Smart entry-systeem en startknop: Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuurwiel wordt vergrendeld en niet kan
worden bediend.
■ Plaatsen van een sleepoog op de auto
Controleer of het sleepoog goed vastzit.
Als dat niet het geval is, dan kan het sleepoog bij het slepen losraken.
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond.
Als de voorwielen tijdens het slepen de
grond raken, kunnen de aandrijflijn en de
bijbehorende onderdelen beschadigd
raken of kan door de werking van de
motor opgewekte energie brand veroor-
zaken afhankelijk van de aard van de
schade of storing.
YARIS_HV_OM_Europe_OM52J30E.book Page 407 Thursday, December 1, 2016 3:19 PM

4088-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J30E

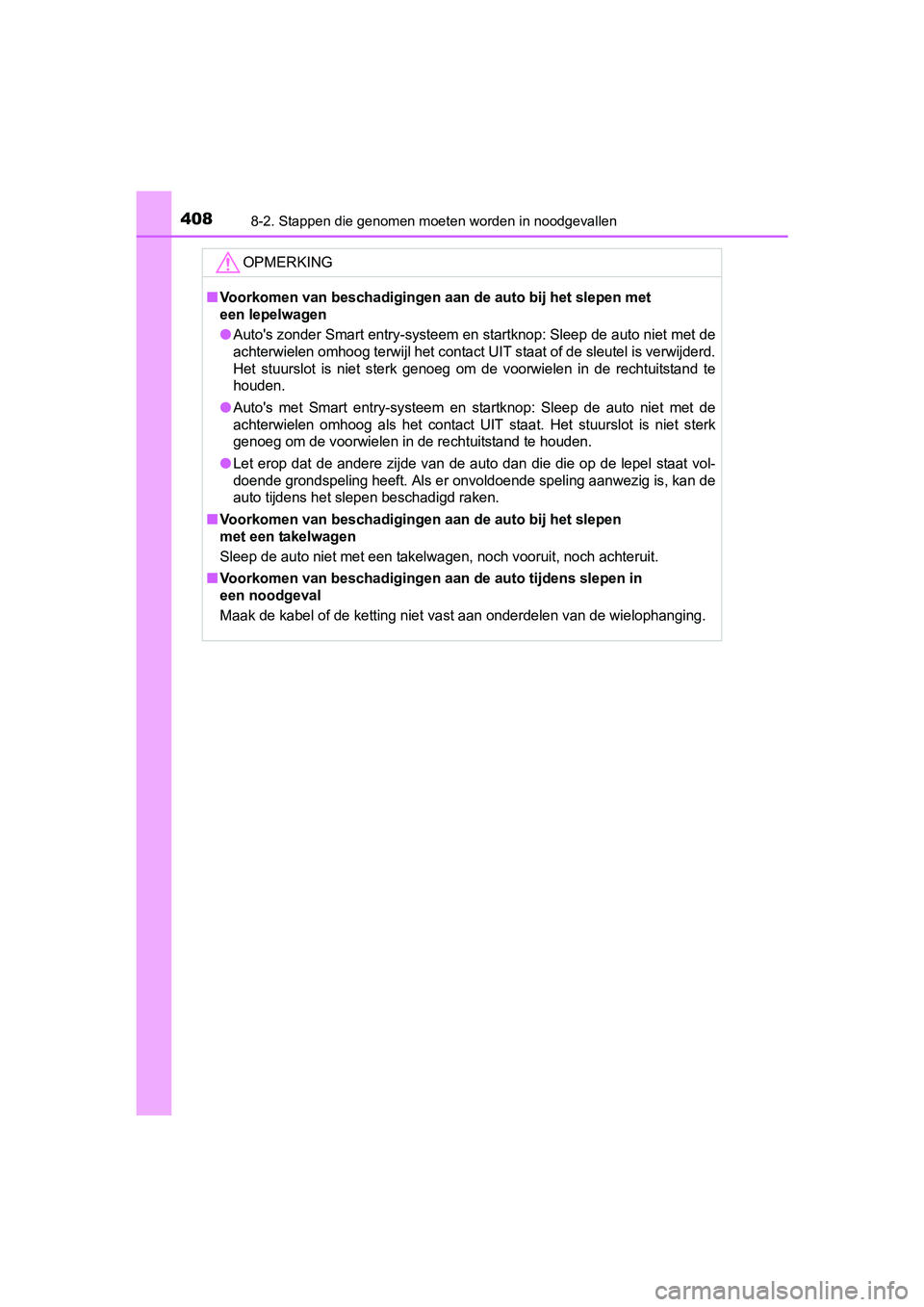

OPMERKING
■Voorkomen van beschadigingen aan de auto bij het slepen met
een lepelwagen
●Auto's zonder Smart entry-systeem en startknop: Sleep de auto n iet met de
achterwielen omhoog terwijl het contact UIT staat of de sleutel is verwijderd.
Het stuurslot is niet sterk genoeg om de voorwielen in de rechtuitstand te
houden.
●Auto's met Smart entry-systeem en startknop: Sleep de auto niet met de
achterwielen omhoog als het cont act UIT staat. Het stuurslot is niet sterk
genoeg om de voorwielen in de rechtuitstand te houden.
●Let erop dat de andere zijde van de auto dan die die op de lepel staat vol-
doende grondspeling heeft. Als er onvoldoende speling aanwezig is, kan de
auto tijdens het slepen beschadigd raken.
■Voorkomen van beschadigingen aan de auto bij het slepen
met een takelwagen
Sleep de auto niet met een takelwagen, noch vooruit, noch achte ruit.
■Voorkomen van beschadigingen aan de auto tijdens slepen in
een noodgeval
Maak de kabel of de ketting niet vast aan onderdelen van de wie lophanging.
YARIS_HV_OM_Europe_OM52J30E.book Page 408 Thursday, December 1, 2016 3:19 PM

4098-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J30E

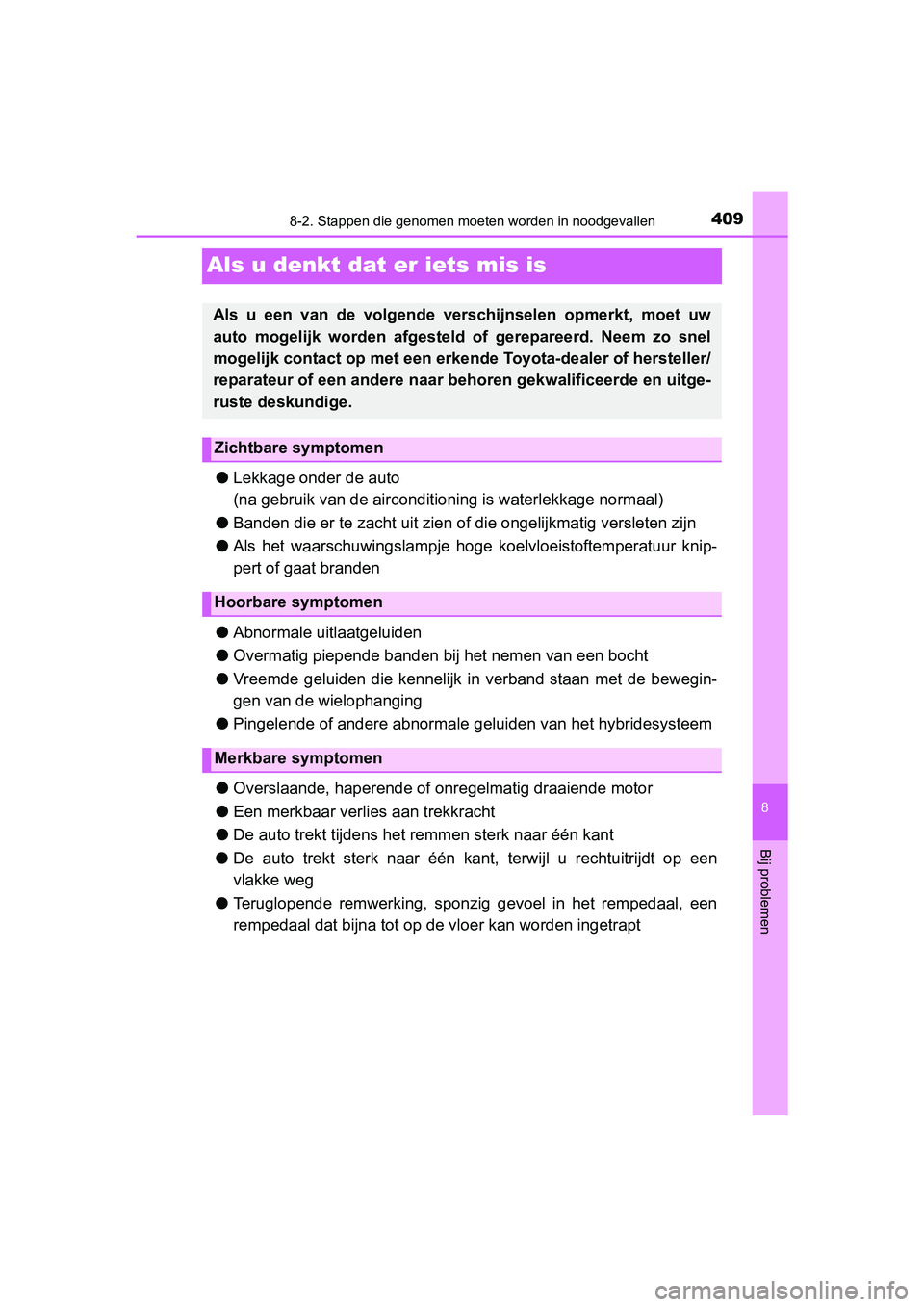

Als u denkt dat er iets mis is
●Lekkage onder de auto
(na gebruik van de ai rconditioning is waterlekkage normaal)
● Banden die er te zacht uit zien of die o ngelijkmatig versleten zijn
● Als het waarschuwingslampje hoge koelvloeistoftemperatuur knip-
pert of gaat branden
● Abnormale uitlaatgeluiden
● Overmatig piepende banden b ij het nemen van een bocht
● Vreemde geluiden die kennelijk in verband staan met de bewegin-
gen van de wielophanging
● Pingelende of andere abnormale g eluiden van het hybridesysteem
● Overslaande, haperende of onr egelmatig draaiende motor
● Een merkbaar verlie s aan trekkracht
● De auto trekt tijdens het r emmen sterk naar één kant
● De auto trekt sterk naar één kan t, terwijl u rechtuitrijdt op een
vlakke weg
● Teruglopende remwerking, sponzig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende verschijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of gerepareerd. Neem zo snel
mogelijk contact op met een erkende Toyota-dealer of hersteller /
reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
YARIS_HV_OM_Europe_OM52J30E.book Page 409 Thursday, December 1, 2016 3:19 PM

4108-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J30E

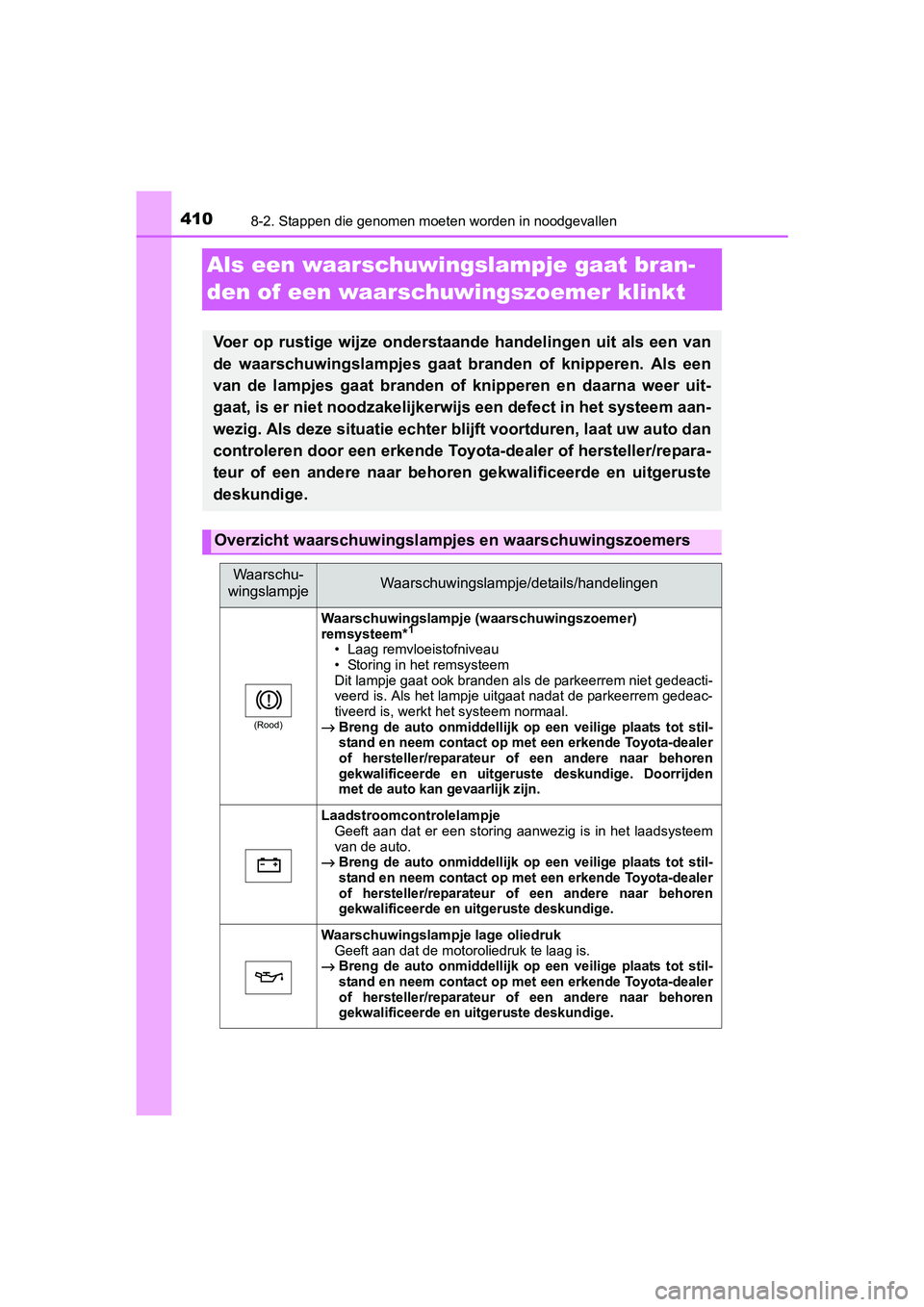

Als een waarschuwingslampje gaat bran-
den of een waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van
de waarschuwingslampjes gaat branden of knipperen. Als een
van de lampjes gaat branden of knipperen en daarna weer uit-
gaat, is er niet noodza kelijkerwijs een defect in het systeem a an-
wezig. Als deze situatie echter blijft voortduren, laat uw auto dan
controleren door een erkende Toy ota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Overzicht waarschuwingslampjes en waarschuwingszoemers
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
(Rood)
Waarschuwingslampje (w aarschuwingszoemer)
remsysteem*1
• Laag remvloeistofniveau
• Storing in het remsysteem
Dit lampje gaat ook branden als de parkeerrem niet gedeacti-
veerd is. Als het lampje uitgaat nadat de parkeerrem gedeac-
tiveerd is, werkt het systeem normaal.
→Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Doorrijden
met de auto kan gevaarlijk zijn.
Laadstroomcontrolelampje
Geeft aan dat er een storing aanwezig is in het laadsysteem
van de auto.
→Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje lage oliedrukGeeft aan dat de motoroliedruk te laag is.
→Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
YARIS_HV_OM_Europe_OM52J30E.book Page 410 Thursday, December 1, 2016 3:19 PM
