4518-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J30E

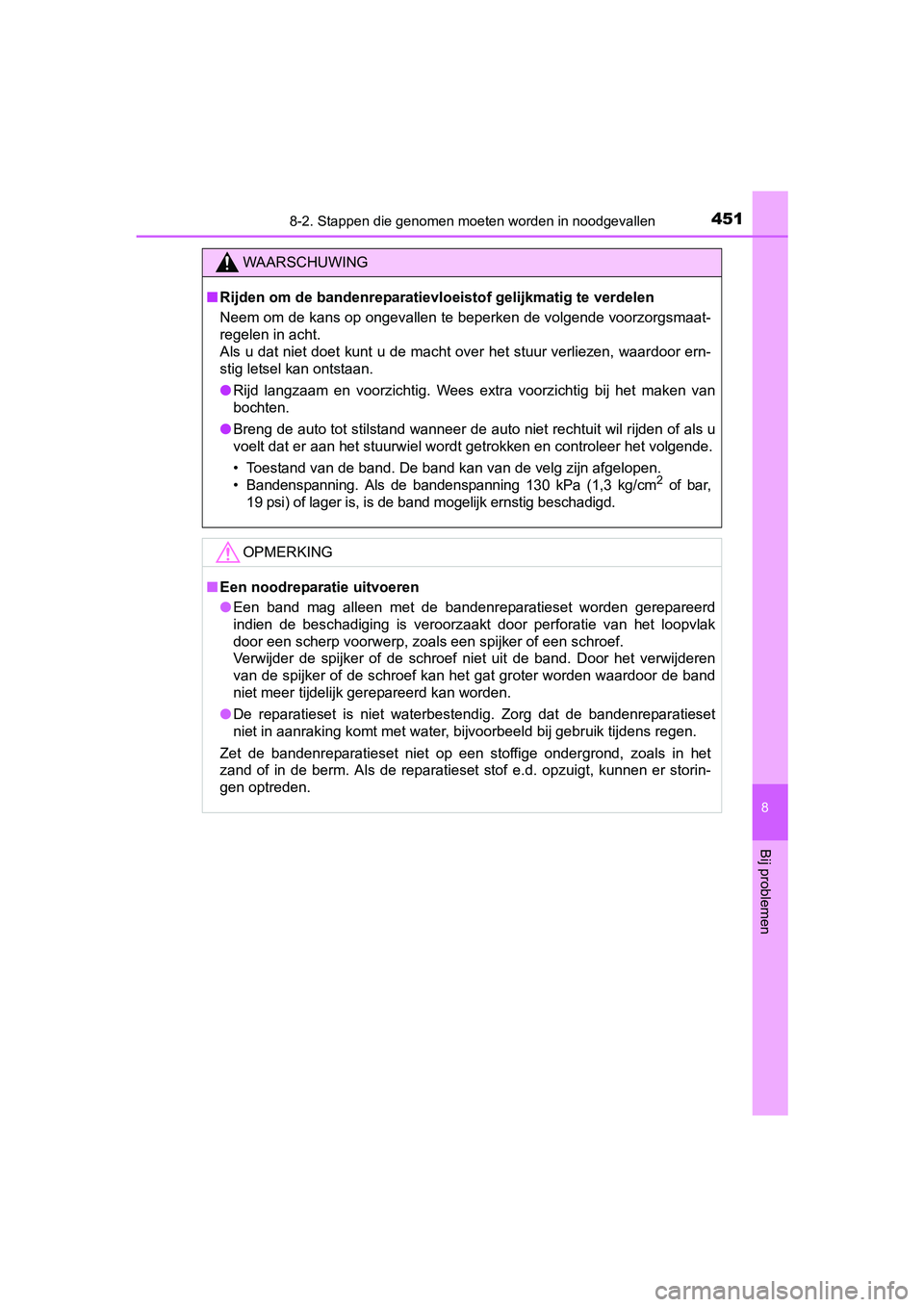

WAARSCHUWING
■Rijden om de bandenreparatievloeistof gelijkmatig te verdelen
Neem om de kans op ongevallen te beperken de volgende voorzorgsmaat-
regelen in acht.
Als u dat niet doet kunt u de macht over het stuur verliezen, w aardoor ern-
stig letsel kan ontstaan.
● Rijd langzaam en voorzichtig. Wees extra voorzichtig bij het ma ken van
bochten.
● Breng de auto tot stilstand wanneer de auto niet rechtuit wil r ijden of als u
voelt dat er aan het stuurwiel wordt getrokken en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar,
19 psi) of lager is, is de band mogelijk ernstig beschadigd.
OPMERKING
■ Een noodreparatie uitvoeren
● Een band mag alleen met de bandenreparatieset worden gerepareer d
indien de beschadiging is veroorzaakt door perforatie van het l oopvlak
door een scherp voorwerp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen
van de spijker of de schroef kan het gat groter worden waardoor de band
niet meer tijdelijk gerepareerd kan worden.
● De reparatieset is niet waterbestendig. Zorg dat de bandenrepar atieset
niet in aanraking komt met water, bijvoorbeeld bij gebruik tijd ens regen.
Zet de bandenreparatieset niet op een stoffige ondergrond, zoal s in het
zand of in de berm. Als de reparatieset stof e.d. opzuigt, kunnen er storin-
gen optreden.
YARIS_HV_OM_Europe_OM52J30E.book Page 451 Thursday, December 1, 2016 3:19 PM
Page 452 of 508

4528-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J30E

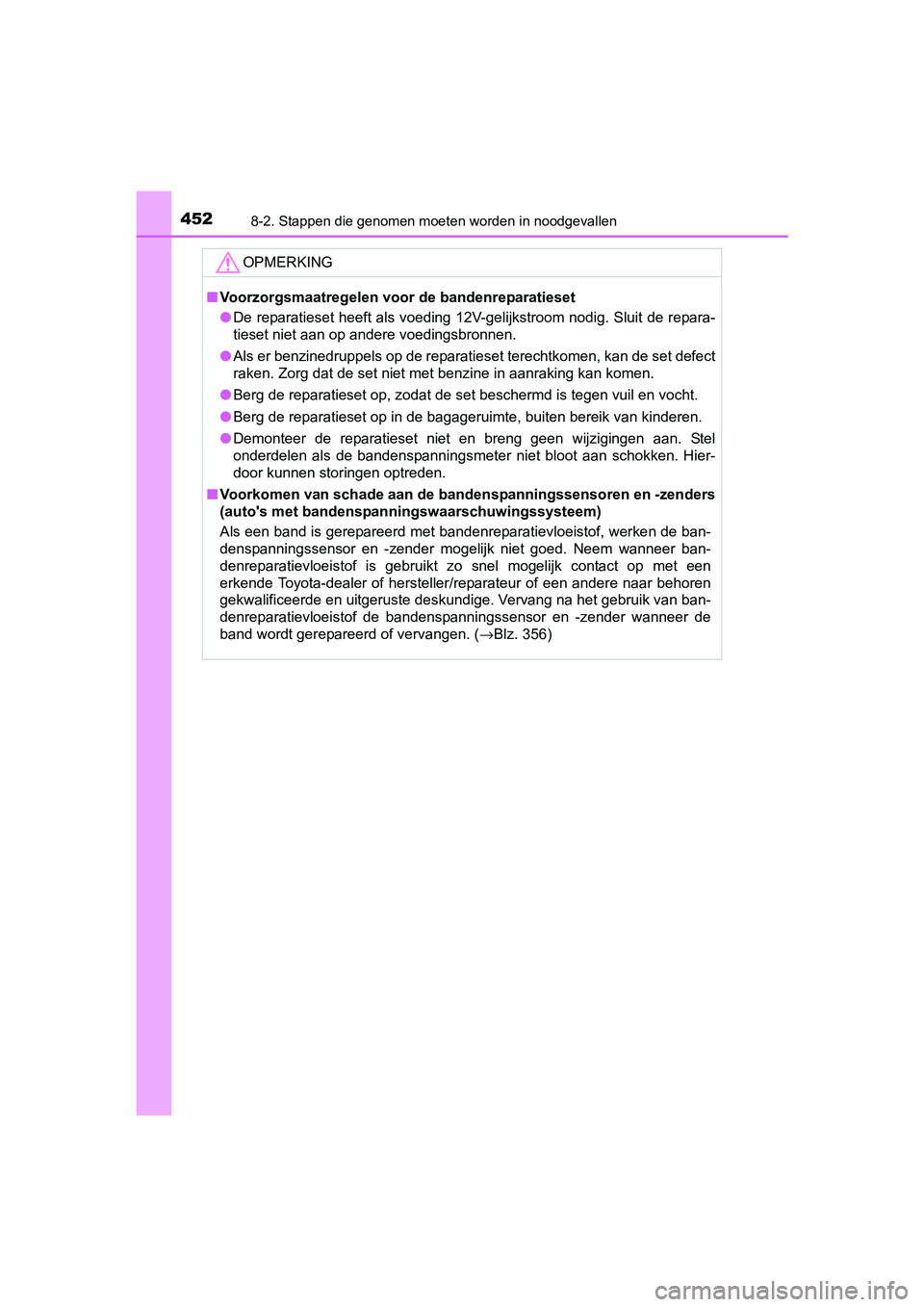

OPMERKING
■Voorzorgsmaatregelen voor de bandenreparatieset
● De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbronnen.
● Als er benzinedruppels op de reparatieset terechtkomen, kan de set defect
raken. Zorg dat de set niet met benzine in aanraking kan komen.
● Berg de reparatieset op, zodat de set beschermd is tegen vuil en vocht.
● Berg de reparatieset op in de bagageruimte, buiten bereik van k inderen.
● Demonteer de reparatieset niet en breng geen wijzigingen aan. S tel
onderdelen als de bandenspanningsmeter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
■ Voorkomen van schade aan de band enspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werke n de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. ( →Blz. 356)
YARIS_HV_OM_Europe_OM52J30E.book Page 452 Thursday, December 1, 2016 3:19 PM
Page 453 of 508

4538-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J30E

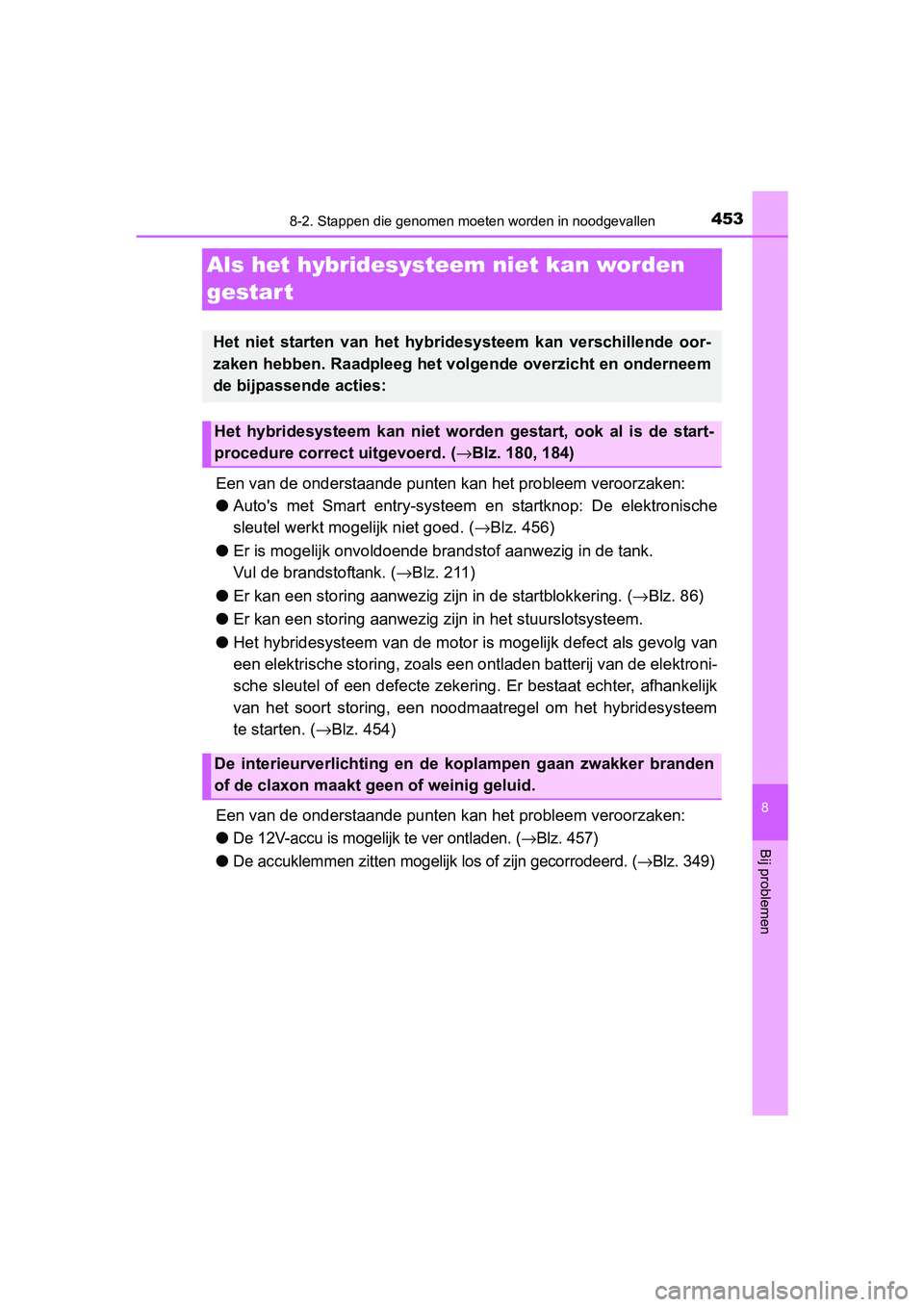

Als het hybridesyste em niet kan worden
gestar t
Een van de onderstaande punten kan het probleem veroorzaken:
● Auto's met Smart entry-systeem en startknop: De elektronische
sleutel werkt mogelijk niet goed. ( →Blz. 456)
● Er is mogelijk onvoldoende bran dstof aanwezig in de tank.
Vul de brandstoftank. ( →Blz. 211)
● Er kan een storing aanwezig z ijn in de startblokkering. (→Blz. 86)
● Er kan een storing aanwezig z ijn in het stuurslotsysteem.
● Het hybridesyste em van de motor is mogelijk defect als gevolg v an
een elektrische storing, zoals een ontladen batterij van de ele ktroni-
sche sleutel of een defecte zeke ring. Er bestaat echter, afhankelijk
van het soort storing, een noodm aatregel om het hybridesysteem
te starten. ( →Blz. 454)
Een van de onderstaande punten kan het probleem veroorzaken:
●
De 12V-accu is mogelijk te ver ontladen. (→Blz. 457)
●De accuklemmen zitten mogelijk los of zijn gecorrodeerd. (→Blz. 349)
Het niet starten van het hybridesysteem kan verschillende oor-
zaken hebben. Raadpleeg het vo lgende overzicht en onderneem
de bijpassende acties:
Het hybridesysteem kan niet worden gestart, ook al is de start-
procedure correct uitgevoerd. ( →Blz. 180, 184)
De interieurverlichting en de koplampen gaan zwakker branden
of de claxon maakt gee n of weinig geluid.
YARIS_HV_OM_Europe_OM52J30E.book Page 453 Thursday, December 1, 2016 3:19 PM
Page 454 of 508

4548-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J30E

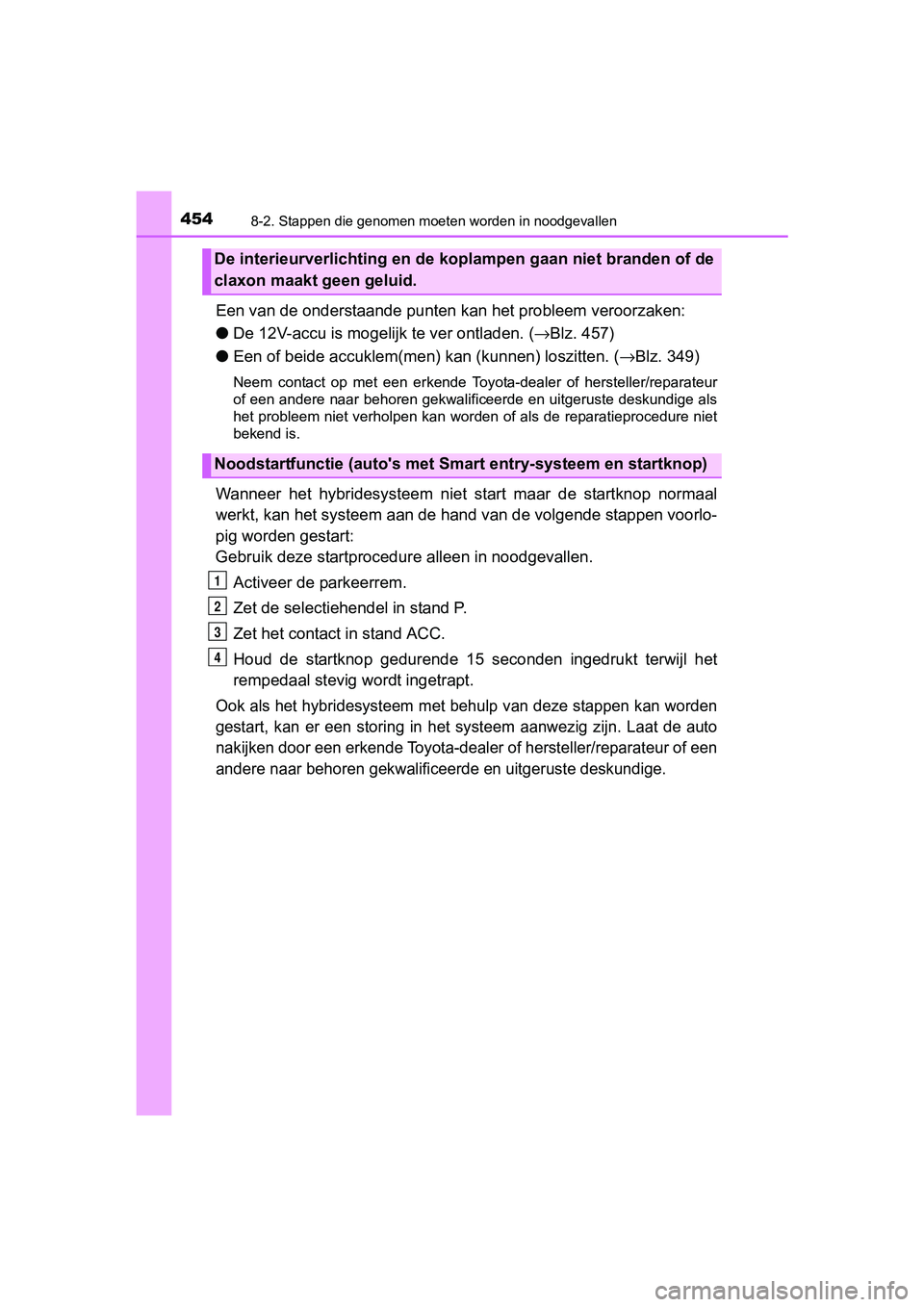

Een van de onderstaande punten kan het probleem veroorzaken:
● De 12V-accu is moge lijk te ver ontladen. (→Blz. 457)
● Een of beide accuklem(men) kan (kunnen) loszitten. (→Blz. 349)
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als
het probleem niet verholpen kan worden of als de reparatieproce dure niet
bekend is.
Wanneer het hybridesysteem niet start maar de startknop normaal
werkt, kan het systeem aan de hand van de volgende stappen voor lo-
pig worden gestart:
Gebruik deze startprocedur e alleen in noodgevallen.
Activeer de parkeerrem.
Zet de selectiehe ndel in stand P.
Zet het contact in stand ACC.
Houd de startknop g edurende 15 seconden ingedrukt terwijl het
rempedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp van deze stappen kan word en
gestart, kan er een storing in het systeem aanwezig zijn. Laat de auto
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
De interieurverlichting en de koplampen gaan niet branden of de
claxon maakt geen geluid.
Noodstartfunctie (auto's met Smart entry-systeem en startknop)
1
2
3
4
YARIS_HV_OM_Europe_OM52J30E.book Page 454 Thursday, December 1, 2016 3:19 PM
Page 455 of 508

4558-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J30E

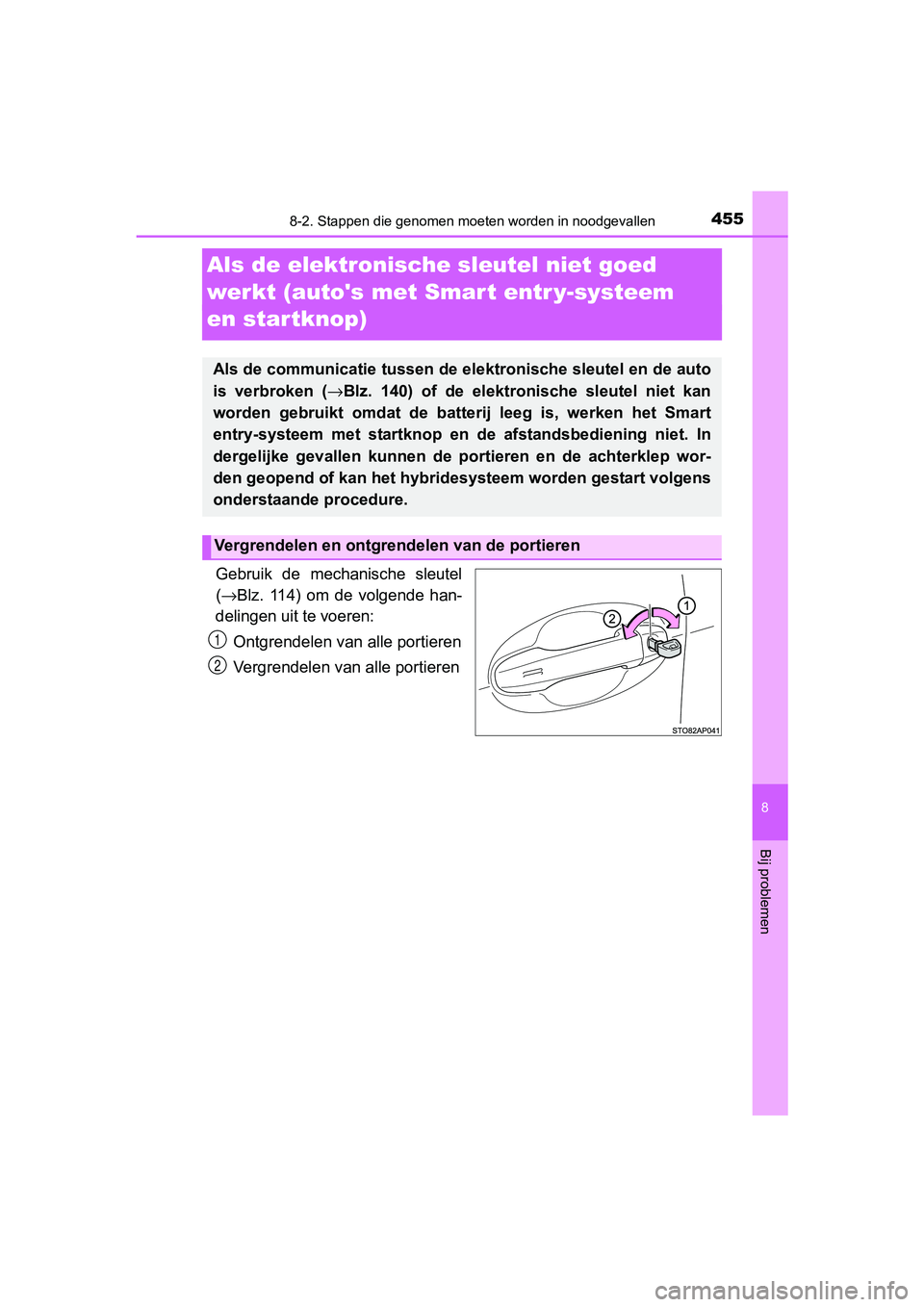

Als de elektronische sleutel niet goed
werkt (auto's met Sm art entr y-systeem
en startknop)
Gebruik de mechanische sleutel
( → Blz. 114) om de volgende han-
delingen uit te voeren:
Ontgrendelen van alle portieren
Vergrendelen van alle portieren
Als de communicatie tussen de e lektronische sleutel en de auto
is verbroken ( →Blz. 140) of de elektronische sleutel niet kan
worden gebruikt omdat de batterij leeg is, werken het Smart
entry-systeem met startknop en de afstandsbediening niet. In
dergelijke gevallen kunnen de portieren en de achterklep wor-
den geopend of kan het hybridesysteem worden gestart volgens
onderstaande procedure.
Vergrendelen en ontgrendelen van de portieren
1
2
YARIS_HV_OM_Europe_OM52J30E.book Page 455 Thursday, December 1, 2016 3:19 PM
Page 456 of 508

4568-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J30E

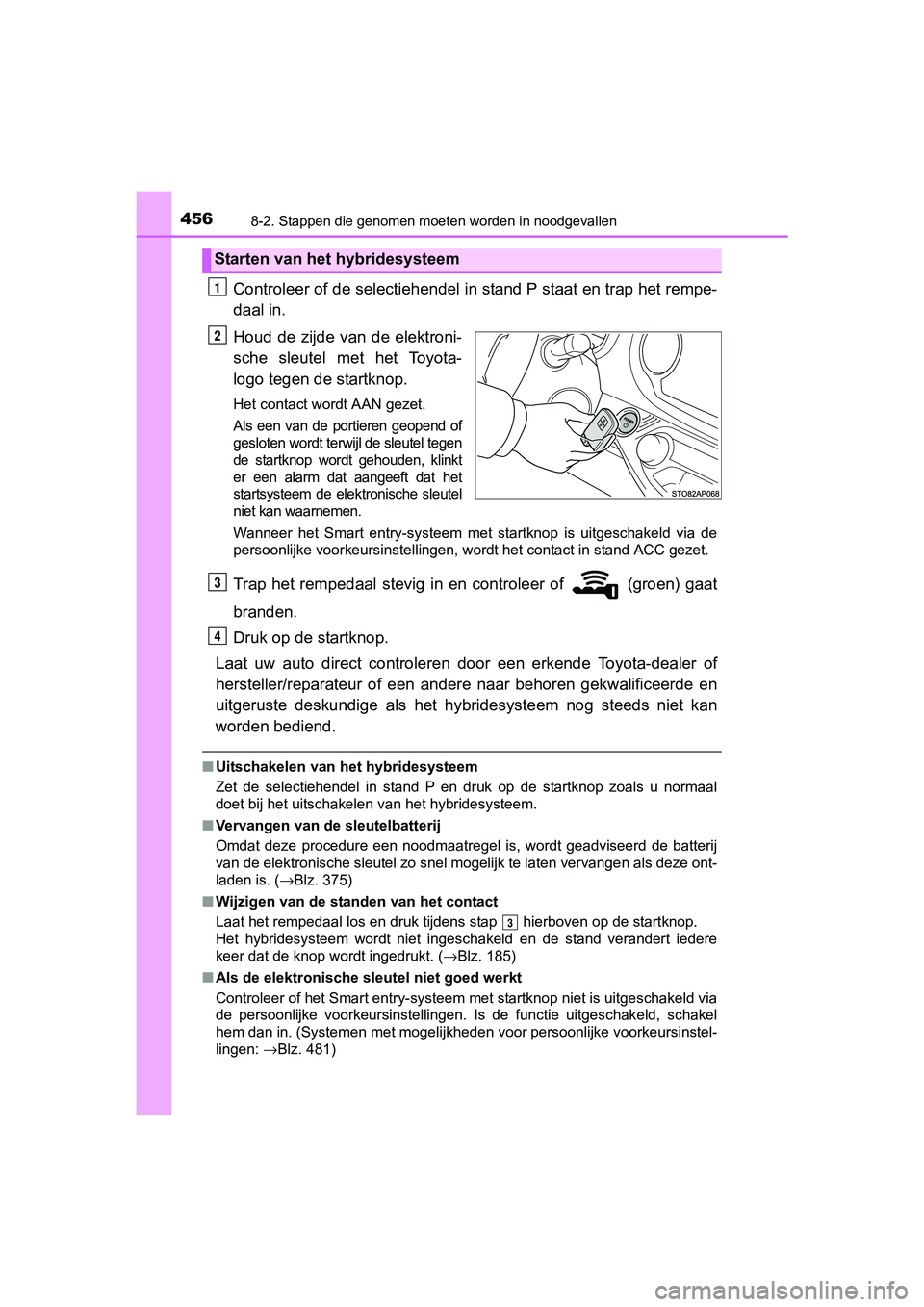

Controleer of de selectiehendel in stand P staat en trap het re mpe-
daal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Het contact wordt AAN gezet.
Als een van de portieren geopend of
gesloten wordt terwijl de sleutel tegen
de startknop wordt gehouden, klinkt
er een alarm dat aangeeft dat het
startsysteem de elektronische sleutel
niet kan waarnemen.
Wanneer het Smart entry-systeem met startknop is uitgeschakeld via de
persoonlijke voorkeursinstellingen, wordt het contact in stand ACC gezet.
Trap het rempedaal stevig in en controleer of (groen) gaat
branden.
Druk op de startknop.
Laat uw auto direct controleren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en
uitgeruste deskundige als het h ybridesysteem nog steeds niet ka n
worden bediend.
■ Uitschakelen van het hybridesysteem
Zet de selectiehendel in stand P en druk op de startknop zoals u normaal
doet bij het uitschakelen van het hybridesysteem.
■ Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij
van de elektronische sleutel zo snel mogelijk te laten vervange n als deze ont-
laden is. ( →Blz. 375)
■ Wijzigen van de standen van het contact
Laat het rempedaal los en druk tijdens stap hierboven op de st artknop.
Het hybridesysteem wordt niet ingeschakeld en de stand verander t iedere
keer dat de knop wordt ingedrukt. ( →Blz. 185)
■ Als de elektronische sleutel niet goed werkt
Controleer of het Smart entry-systeem met startknop niet is uit geschakeld via
de persoonlijke voorkeursinstellingen. Is de functie uitgeschak eld, schakel
hem dan in. (Systemen met mogelijkheden voor persoonlijke voork eursinstel-
lingen: →Blz. 481)
Starten van het hybridesysteem
1
2
3
4
3
YARIS_HV_OM_Europe_OM52J30E.book Page 456 Thursday, December 1, 2016 3:19 PM
Page 457 of 508

4578-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J30E

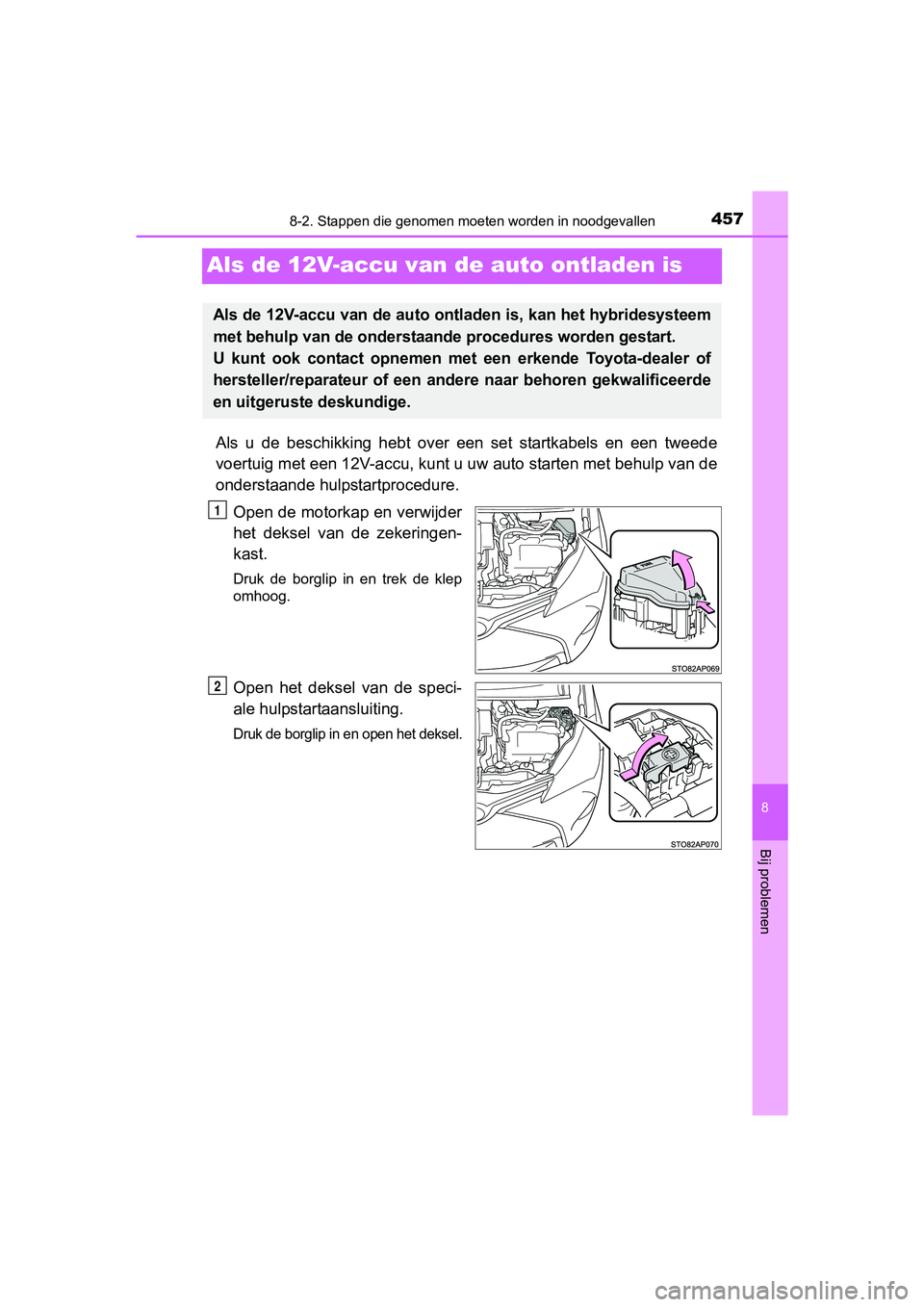

Als de 12V-accu van de auto ontladen is
Als u de beschikking hebt over een set startkabels en een tweed e
voertuig met een 12V-ac cu, kunt u uw auto starten met behulp va n de
onderstaande hulpstartprocedure.
Open de motorkap en verwijder
het deksel van de zekeringen-
kast.
Druk de borglip in en trek de klep
omhoog.
Open het deksel van de speci-
ale hulpstartaansluiting.
Druk de borglip in en open het deksel.
Als de 12V-accu van de auto ontladen is, kan het hybridesysteem
met behulp van de onderstaande procedures worden gestart.
U kunt ook contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e
en uitgeruste deskundige.
1
2
YARIS_HV_OM_Europe_OM52J30E.book Page 457 Thursday, December 1, 2016 3:19 PM
Page 458 of 508

4588-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J30E

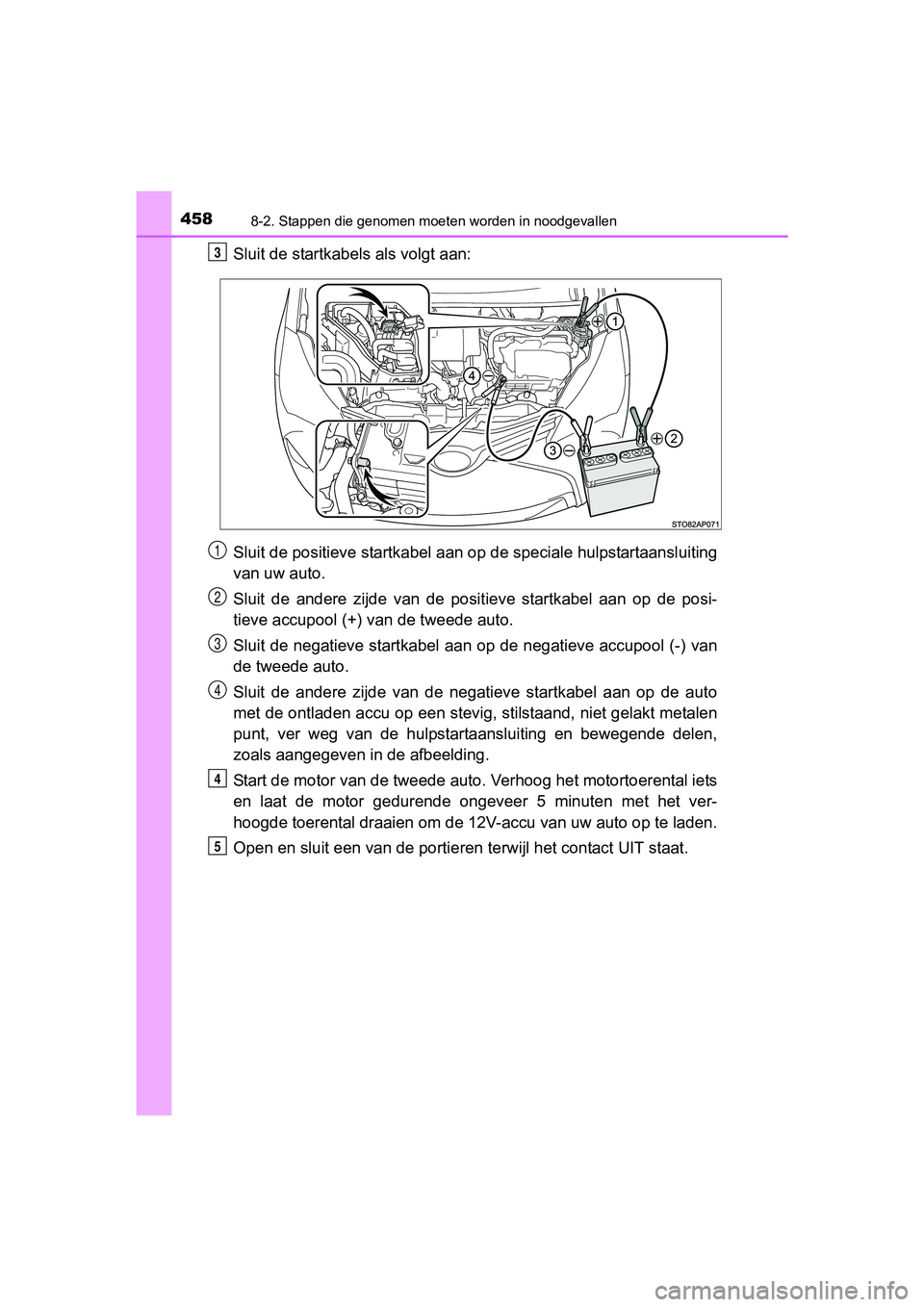

Sluit de startkabels als volgt aan:
Sluit de positieve startkabel aan op de speciale hulpstartaansl uiting
van uw auto.
Sluit de andere zijde van de positieve startkabel aan op de pos i-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-) van
de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de aut o
met de ontladen accu op een stevig, stilstaand, niet gelakt met alen
punt, ver weg van de hulpstartaansluiting en bewegende delen,
zoals aangegeven in de afbeelding.
Start de motor van de tweede auto. Verhoog het motortoerental i ets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om de 12V-accu van uw auto op te laden .
Open en sluit een van de portieren terwijl het contact UIT staat.3
1
2
3
4
4
5
YARIS_HV_OM_Europe_OM52J30E.book Page 458 Thursday, December 1, 2016 3:19 PM
Page 459 of 508

4598-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J30E

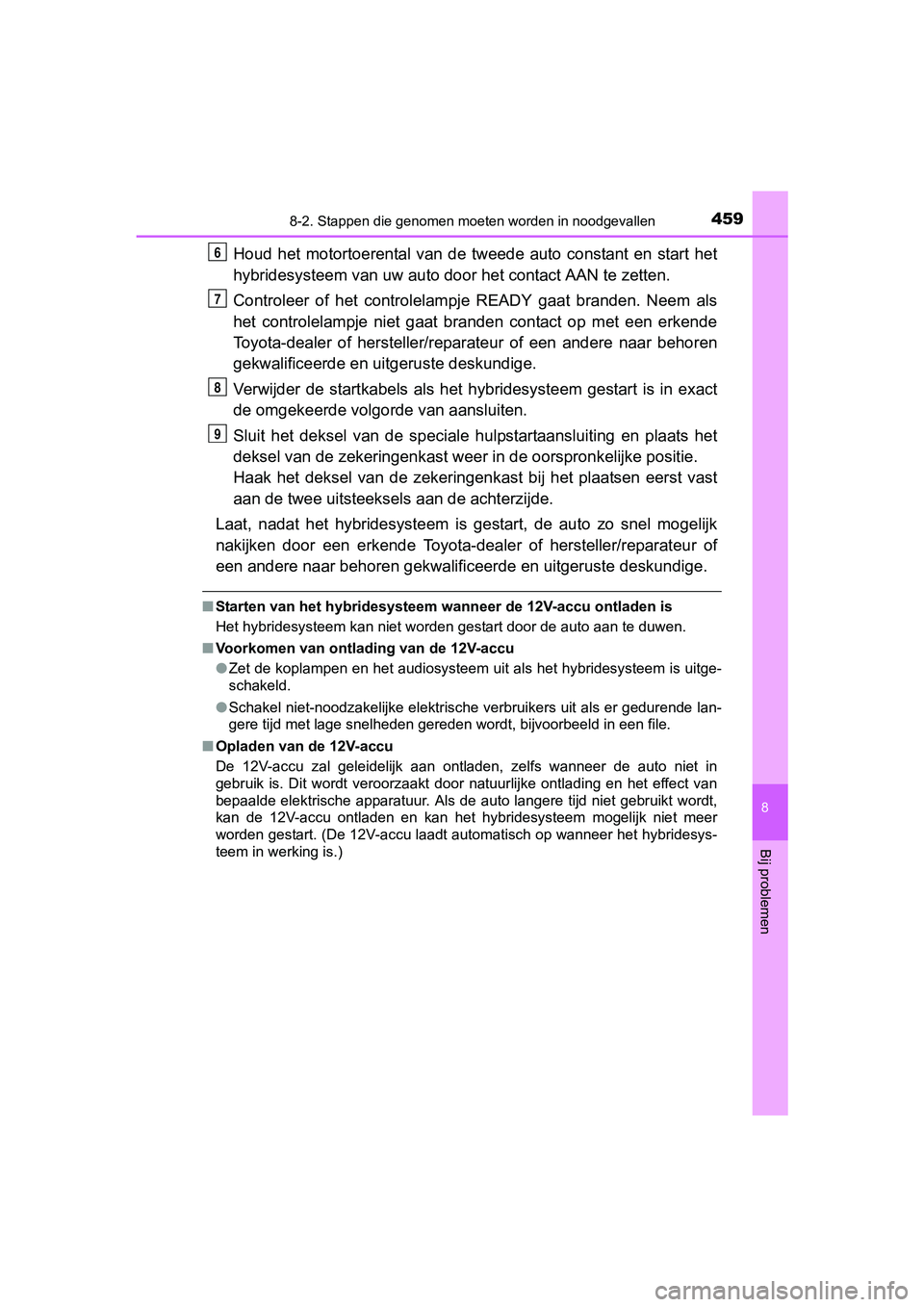

Houd het motortoerental van de tweede auto constant en start he t
hybridesysteem van uw auto door het contact AAN te zetten.
Controleer of het controlelampje READY gaat branden. Neem als
het controlelampje niet gaat branden contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
Verwijder de startkabels als het hybridesysteem gestart is in exact
de omgekeerde volgorde van aansluiten.
Sluit het deksel van de speciale hulpstartaansluiting en plaats het
deksel van de zekeringenkast wee r in de oorspronkelijke positie.
Haak het deksel van de zekeringen kast bij het plaatsen eerst vast
aan de twee uitsteekse ls aan de achterzijde.
Laat, nadat het hybridesysteem is gestart, de auto zo snel moge lijk
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of
een andere naar behoren gekwalif iceerde en uitgeruste deskundige.
■Starten van het hybridesysteem wanneer de 12V-accu ontladen is
Het hybridesysteem kan niet worden gestart door de auto aan te duwen.
■ Voorkomen van ontlading van de 12V-accu
●Zet de koplampen en het audiosysteem uit als het hybridesysteem is uitge-
schakeld.
● Schakel niet-noodzakelijke elektrische verbruikers uit als er g edurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■ Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan ontladen, zelfs wanneer de auto niet in
gebruik is. Dit wordt veroorzaakt door natuurlijke ontlading en het effect van
bepaalde elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt,
kan de 12V-accu ontladen en kan het hybridesysteem mogelijk nie t meer
worden gestart. (De 12V-accu laadt automatisch op wanneer het h ybridesys-
teem in werking is.)
6
7
8
9
YARIS_HV_OM_Europe_OM52J30E.book Page 459 Thursday, December 1, 2016 3:19 PM

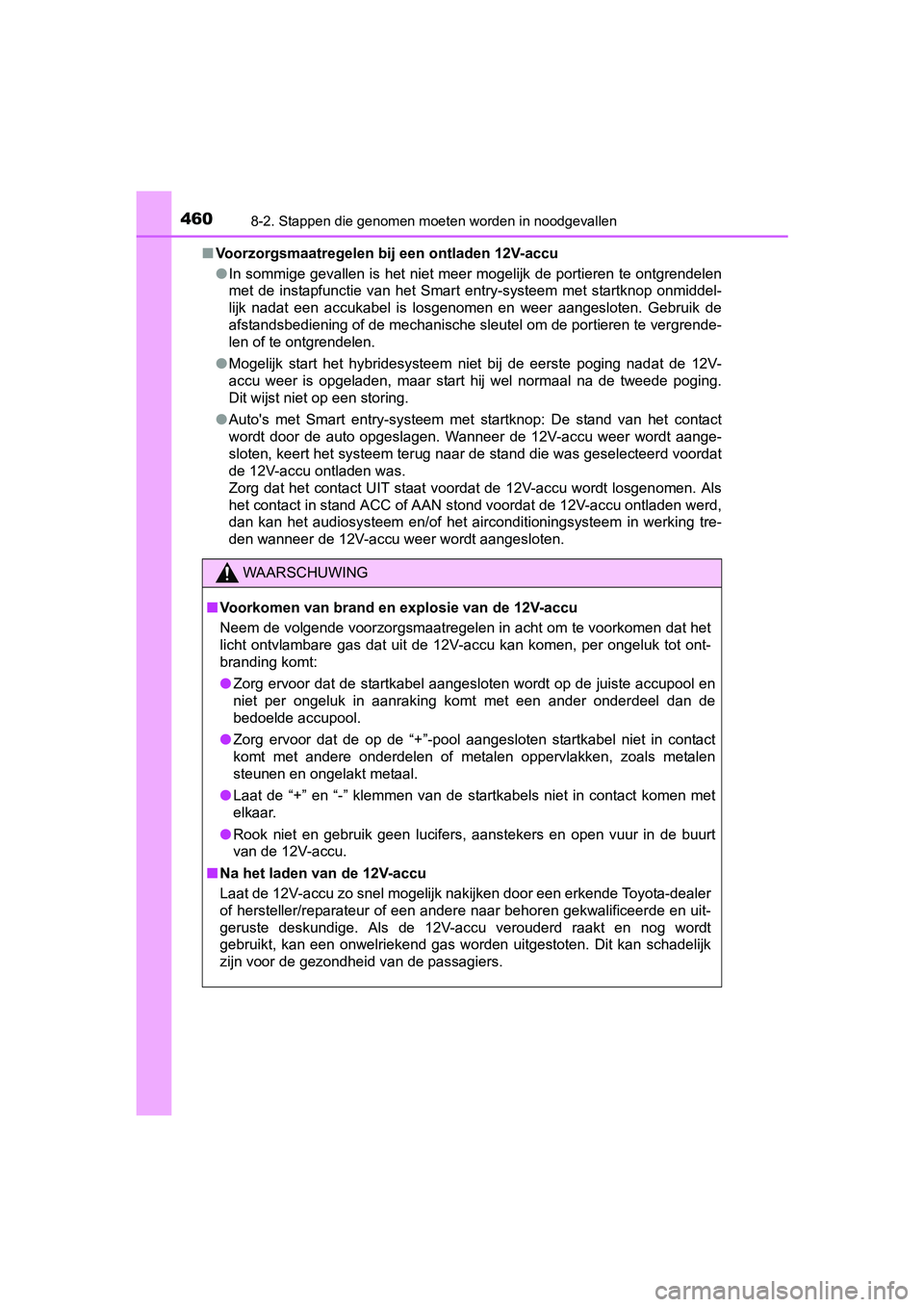

Page 460 of 508

4608-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J30E■
Voorzorgsmaatregelen bij een ontladen 12V-accu
●In sommige gevallen is het niet meer mogelijk de portieren te o ntgrendelen
met de instapfunctie van het Smart entry-systeem met startknop onmiddel-
lijk nadat een accukabel is losgenomen en weer aangesloten. Geb ruik de
afstandsbediening of de mechanische sleutel om de portieren te vergrende-
len of te ontgrendelen.
● Mogelijk start het hybridesysteem niet bij de eerste poging nad at de 12V-
accu weer is opgeladen, maar start hij wel normaal na de tweede poging.
Dit wijst niet op een storing.
● Auto's met Smart entry-systeem met startknop: De stand van het contact
wordt door de auto opgeslagen. Wanneer de 12V-accu weer wordt a ange-
sloten, keert het systeem terug naar de stand die was geselecteerd voordat
de 12V-accu ontladen was.
Zorg dat het contact UIT staat voordat de 12V-accu wordt losgen omen. Als
het contact in stand ACC of AAN stond voordat de 12V-accu ontla den werd,
dan kan het audiosysteem en/of het airconditioningsysteem in we rking tre-
den wanneer de 12V-accu weer wordt aangesloten.
WAARSCHUWING
■ Voorkomen van brand en explosie van de 12V-accu
Neem de volgende voorzorgsmaatregelen in acht om te voorkomen d at het
licht ontvlambare gas dat uit de 12V-accu kan komen, per ongelu k tot ont-
branding komt:
● Zorg ervoor dat de startkabel aangesloten wordt op de juiste ac cupool en
niet per ongeluk in aanraking komt met een ander onderdeel dan de
bedoelde accupool.
● Zorg ervoor dat de op de “+”-pool aangesloten startkabel niet in contact
komt met andere onderdelen of metalen oppervlakken, zoals metal en
steunen en ongelakt metaal.
● Laat de “+” en “-” klemmen van de startkabels niet in contact komen met
elkaar.
● Rook niet en gebruik geen lucifers, aanstekers en open vuur in de buurt
van de 12V-accu.
■ Na het laden van de 12V-accu
Laat de 12V-accu zo snel mogelijk nakijken door een erkende Toy ota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en uit-
geruste deskundige. Als de 12V-accu verouderd raakt en nog word t
gebruikt, kan een onwelriekend gas worden uitgestoten. Dit kan schadelijk
zijn voor de gezondheid van de passagiers.
YARIS_HV_OM_Europe_OM52J30E.book Page 460 Thursday, December 1, 2016 3:19 PM
