4719-1. Specificaties
9
Voertuigspecificaties
YARIS_HV_OM_Europe_OM52J30E■

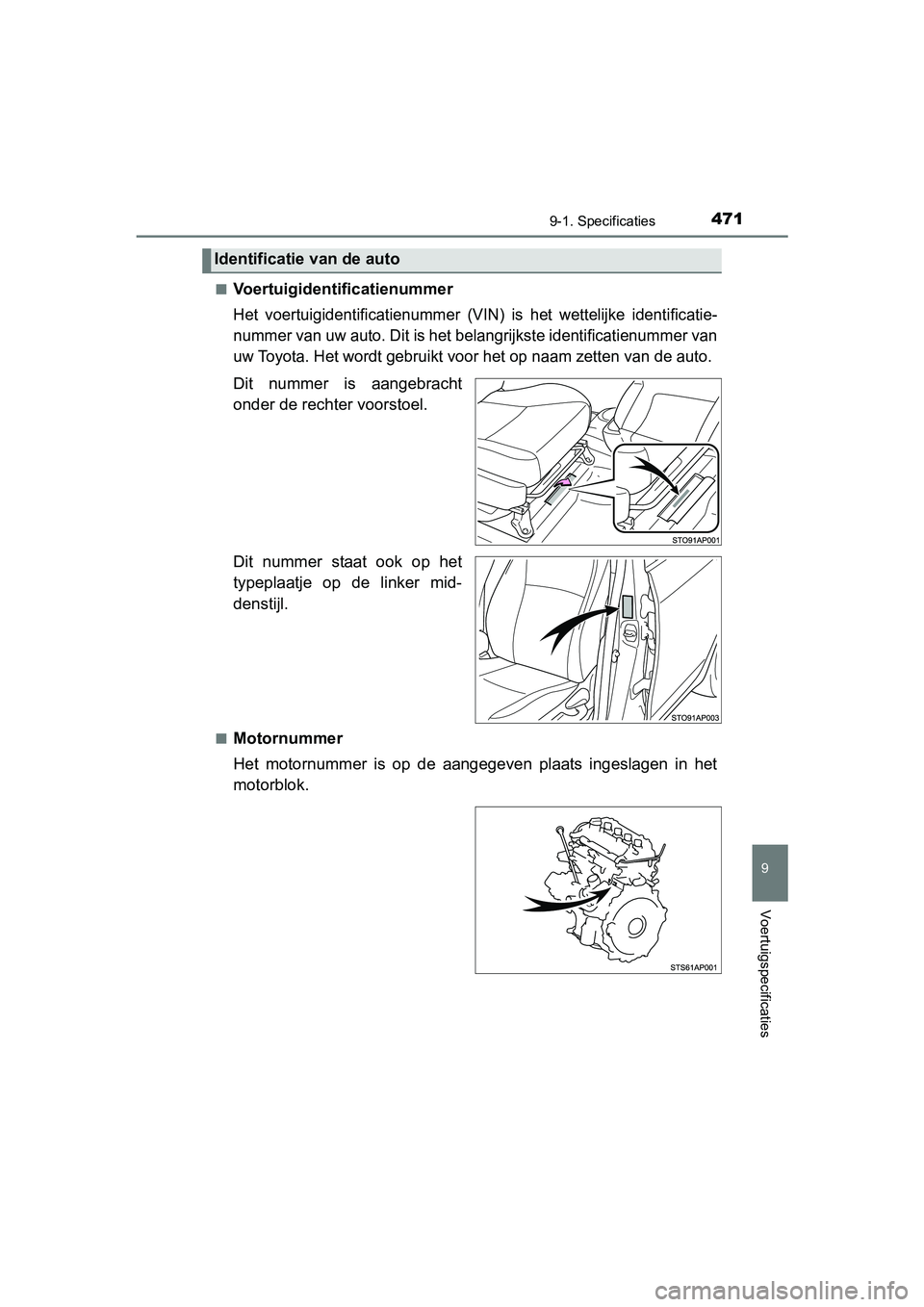

Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identif
icatie-
nummer van uw auto. Dit is het belangrijkste identificatienumme r van
uw Toyota. Het wordt gebruikt voor het op naam zetten van de au to.
Dit nummer is aangebracht
onder de rechter voorstoel.
Dit nummer staat ook op het
typeplaatje op de linker mid-
denstijl.
■Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het
motorblok.
Identificatie van de auto
YARIS_HV_OM_Europe_OM52J30E.book Page 471 Thursday, December 1, 2016 3:19 PM
Page 472 of 508

4729-1. Specificaties
YARIS_HV_OM_Europe_OM52J30E

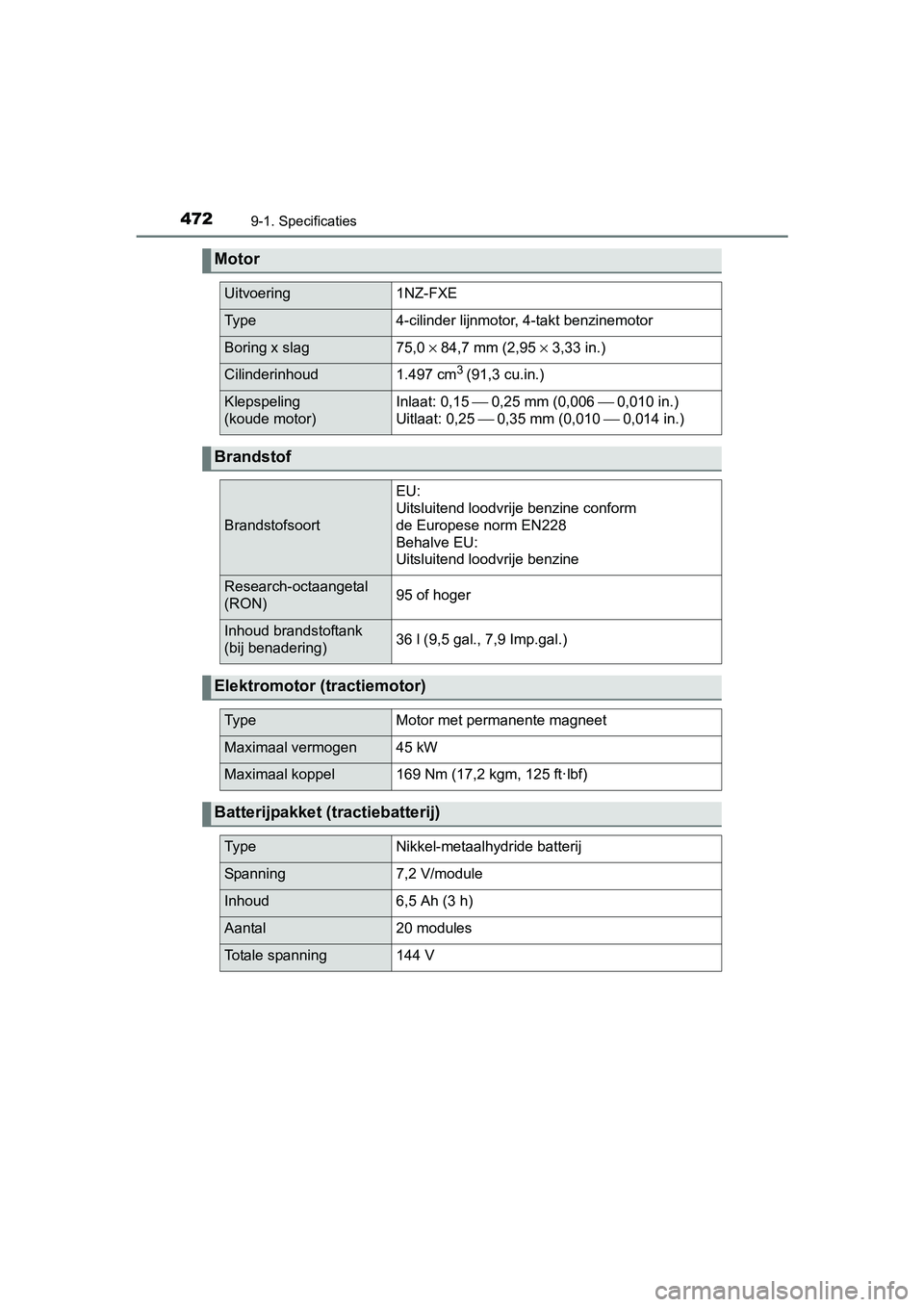

Motor
Uitvoering1NZ-FXE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag75,0 × 84,7 mm (2,95 × 3,33 in.)
Cilinderinhoud1.497 cm3 (91,3 cu.in.)
Klepspeling
(koude motor)Inlaat: 0,15 ⎯ 0,25 mm (0,006 ⎯ 0,010 in.)
Uitlaat: 0,25 ⎯ 0,35 mm (0,010 ⎯ 0,014 in.)
Brandstof
Brandstofsoort
EU:
Uitsluitend loodvrije benzine conform
de Europese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(bij benadering)36 l (9,5 gal., 7,9 Imp.gal.)
Elektromotor (tractiemotor)
Ty p eMotor met permanente magneet
Maximaal vermogen45 kW
Maximaal koppel169 Nm (17,2 kgm, 125 ft·lbf)
Batterijpakket (tractiebatterij)
Ty p eNikkel-metaalhydride batterij
Spanning7,2 V/module
Inhoud6,5 Ah (3 h)
Aantal20 modules
Totale spanning144 V
YARIS_HV_OM_Europe_OM52J30E.book Page 472 Thursday, December 1, 2016 3:19 PM
Page 473 of 508

4739-1. Specificaties
9
Voertuigspecificaties
YARIS_HV_OM_Europe_OM52J30E■
Inhoud (verversen (bij benadering)*)
*: De aangegeven hoeveelheid motorol
ie is een referentiehoeveelheid voor het
verversen van de motorolie. Breng de motor op bedrijfstemperatu ur en scha-
kel het hybridesysteem uit, wacht ten minste 5 minuten en contr oleer het
oliepeil met de peilstok.
■Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. T oyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “ Energy-Conserving”, SN “Resource-
Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van
SAE 0W-20. Deze motorolie is de
beste keuze voor uw auto van-
wege een laag brandstofverbruik
en goede starteigenschappen bij
koud weer.
U kunt de viscositeit SAE 5W-30
gebruiken als SAE 0W-20 niet
beschikbaar is. Deze dient echter
bij de volgende verversing vervan-
gen te worden door SAE 0W-20.
Bij het gebruik van motorolie met
een viscositeit van SAE 10W-30
of hoger, kan het bij extreme kou
voorkomen dat de motor moeilijk
start. Daarom wordt motorolie met
een viscositeit van SAE 0W-20 of
5W-30 aanbevolen.

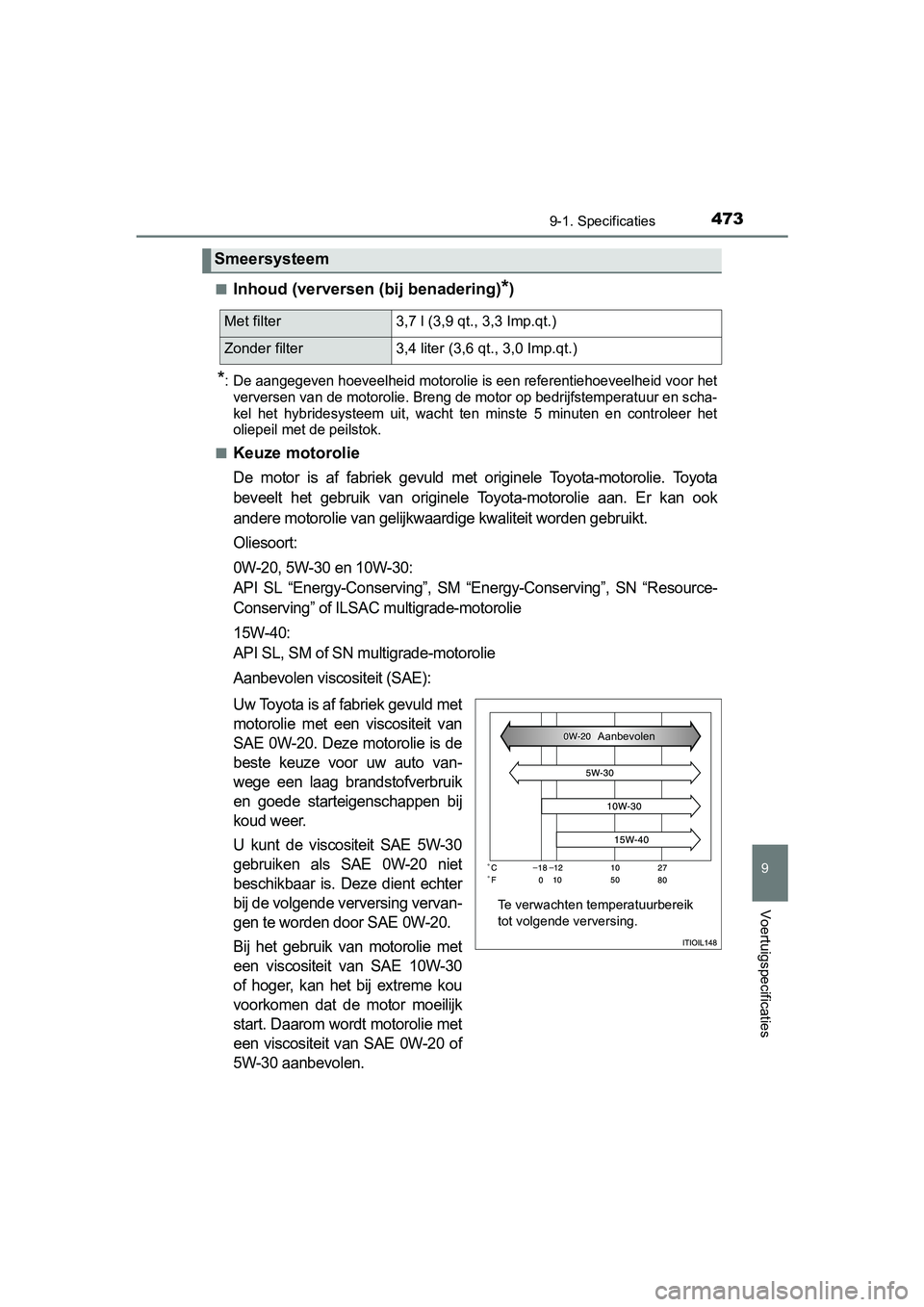

Smeersysteem
Met filter 3,7 l (3,9 qt., 3,3 Imp.qt.)
Zonder filter 3,4 liter (3,6 qt., 3,0 Imp.qt.)
Te verwachten temperatuurbereik
tot volgende verversing.
Aanbevolen
YARIS_HV_OM_Europe_OM52J30E.book Page 473 Thursday, December 1, 2016 3:19 PM
Page 474 of 508

4749-1. Specificaties
YARIS_HV_OM_Europe_OM52J30E

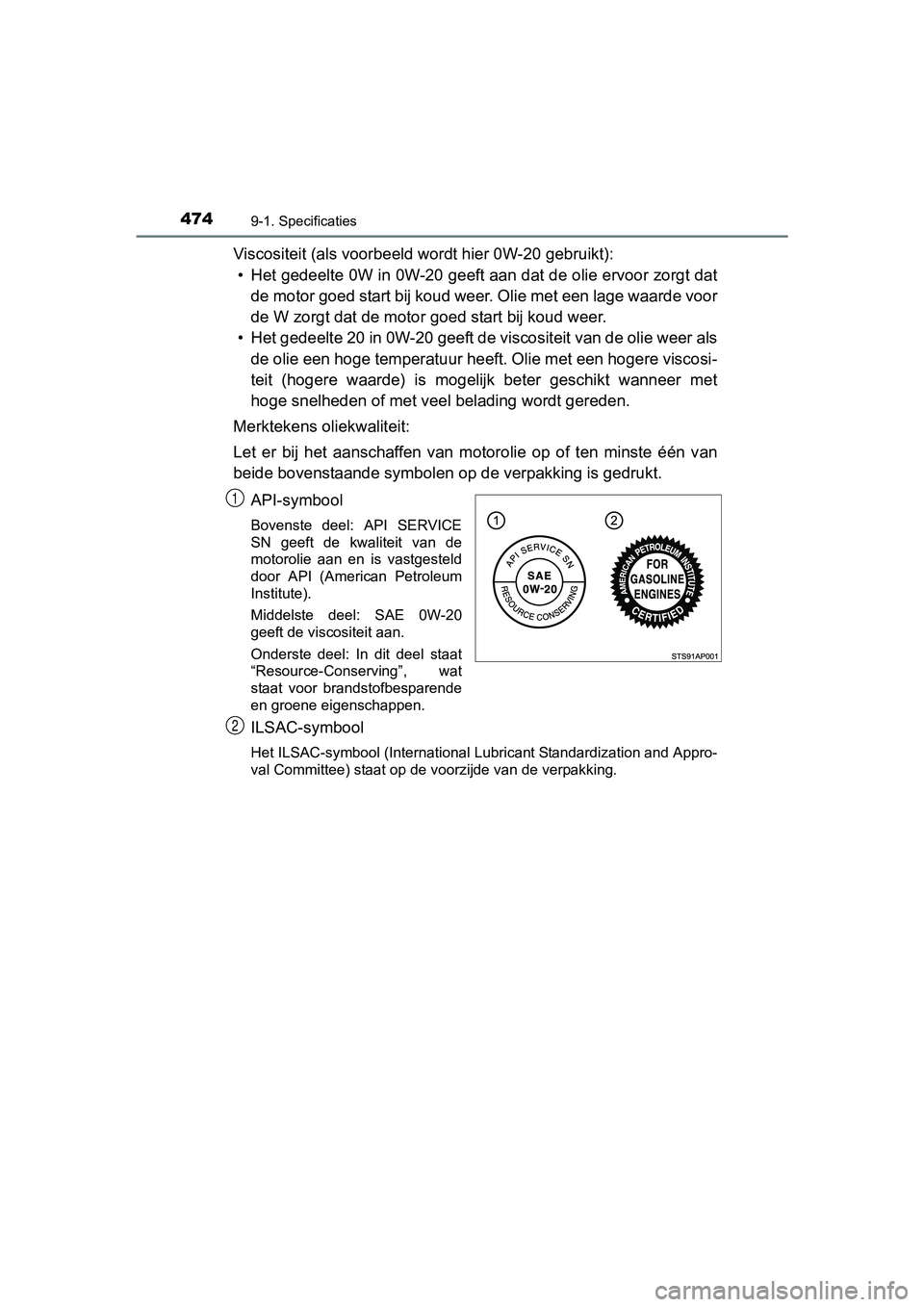

Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt): • Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt da t
de motor goed start bij koud weer. Olie met een lage waarde voo r
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi -
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één v an
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
YARIS_HV_OM_Europe_OM52J30E.book Page 474 Thursday, December 1, 2016 3:19 PM
Page 475 of 508

4759-1. Specificaties
9
Voertuigspecificaties
YARIS_HV_OM_Europe_OM52J30E

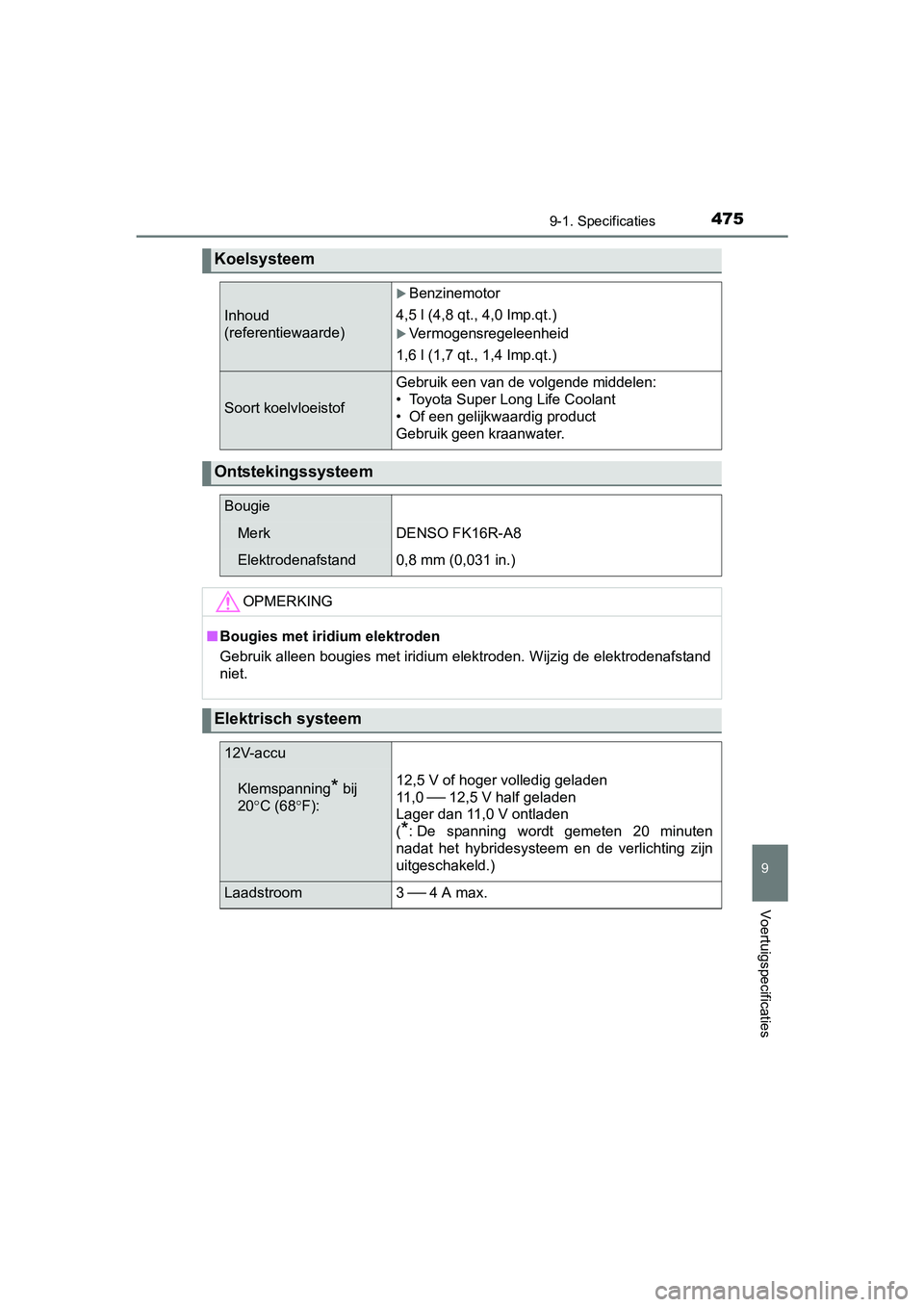

Koelsysteem
Inhoud
(referentiewaarde)
Benzinemotor
4,5 l (4,8 qt., 4,0 Imp.qt.)
Vermogensregeleenheid
1,6 l (1,7 qt., 1,4 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Ontstekingssysteem
Bougie
MerkDENSO FK16R-A8
Elektrodenafstand0,8 mm (0,031 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektr odenafstand
niet.
Elektrisch systeem
12V-accu
Klemspanning* bij
20° C (68 °F): 12,5 V of hoger volledig geladen
11 , 0 ⎯ 12,5 V half geladen
Lager dan 11,0 V ontladen
(
*: De spanning wordt gemeten 20 minuten
nadat het hybridesysteem en de verlichting zijn
uitgeschakeld.)
Laadstroom 3 ⎯ 4 A max.
YARIS_HV_OM_Europe_OM52J30E.book Page 475 Thursday, December 1, 2016 3:19 PM
Page 476 of 508

4769-1. Specificaties
YARIS_HV_OM_Europe_OM52J30E
*: De aangegeven hoeveelheid vloeistof dient als referentie. Als vervanging
noodzakelijk is, neem dan contact op met een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*1: Minimale afstand van pedaal tot vloer bij een pedaalkracht van 300 N
(31 kg, 67,4 lbf) als het hybridesysteem in werking is
*2: Vrije slag parkeerhendel bij aantrekken met 200 N (20,4 kg, 45 ,0 lbf)
*3: Volg de aangegeven soorten vloeistof voor het remvloeistofrese rvoir.

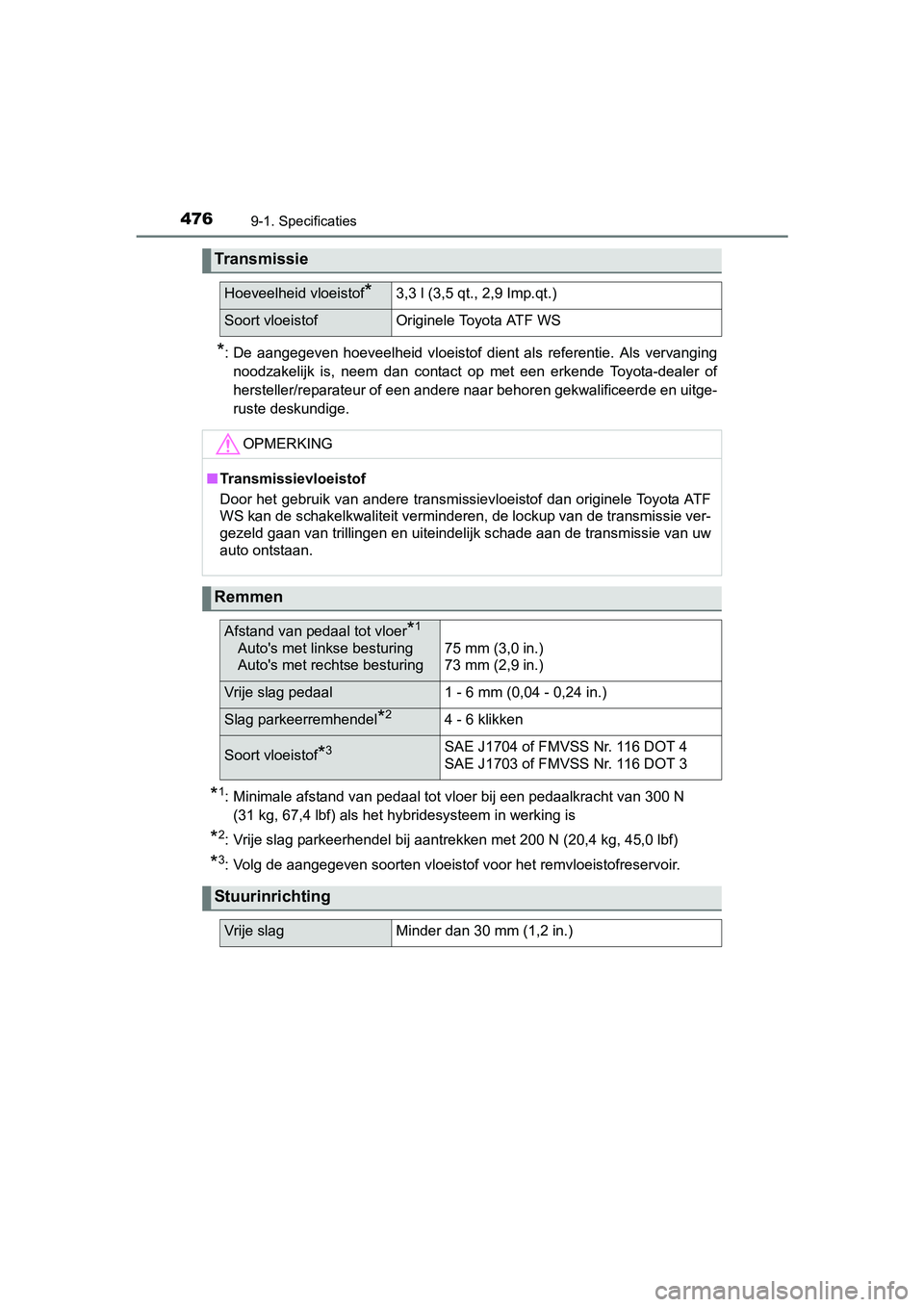

Transmissie
Hoeveelheid vloeistof*3,3 l (3,5 qt., 2,9 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Transmissievloeistof
Door het gebruik van andere trans missievloeistof dan originele To y o t a AT F
WS kan de schakelkwaliteit verminderen, de lockup van de transm issie ver-
gezeld gaan van trillingen en uiteindelijk schade aan de transm issie van uw
auto ontstaan.
Remmen
Afstand van pedaal tot vloer*1
Auto's met linkse besturing
Auto's met rechtse besturing 75 mm (3,0 in.)
73 mm (2,9 in.)
Vrije slag pedaal
1 - 6 mm (0,04 - 0,24 in.)
Slag parkeerremhendel*24 - 6 klikken
Soort vloeistof*3SAE J1704 of FMVSS Nr. 116 DOT 4
SAE J1703 of FMVSS Nr. 116 DOT 3
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
YARIS_HV_OM_Europe_OM52J30E.book Page 476 Thursday, December 1, 2016 3:19 PM
Page 477 of 508

4779-1. Specificaties
9
Voertuigspecificaties
YARIS_HV_OM_Europe_OM52J30E

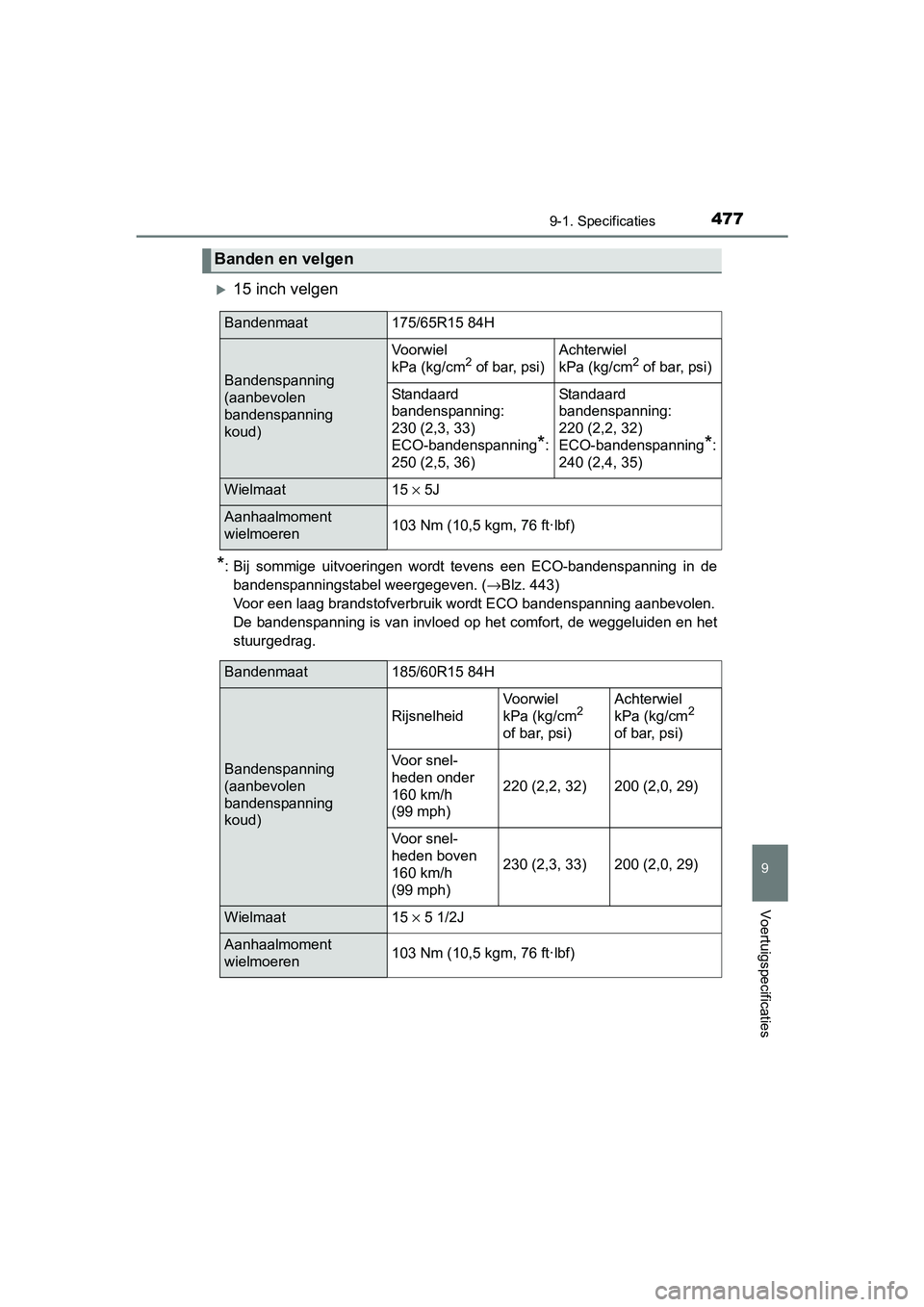

15 inch velgen
*: Bij sommige uitvoeringen wordt tevens een ECO-bandenspanning in de
bandenspanningstabel weergegeven. ( →Blz. 443)
Voor een laag brandstofverbruik wordt ECO bandenspanning aanbev olen.
De bandenspanning is van invloed op het comfort, de weggeluiden en het
stuurgedrag.
Banden en velgen
Bandenmaat175/65R15 84H
Bandenspanning
(aanbevolen
bandenspanning
koud)
Voorwiel
kPa (kg/cm2 of bar, psi)
Achterwiel
kPa (kg/cm2 of bar, psi)
Standaard
bandenspanning:
230 (2,3, 33)
ECO-bandenspanning
*:
250 (2,5, 36)
Standaard
bandenspanning:
220 (2,2, 32)
ECO-bandenspanning
*:
240 (2,4, 35)
Wielmaat15 × 5J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
Bandenmaat185/60R15 84H
Bandenspanning
(aanbevolen
bandenspanning
koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2
of bar, psi)
Achterwiel
kPa (kg/cm2
of bar, psi)
Voor snel-
heden onder
160 km/h
(99 mph)
220 (2,2, 32)200 (2,0, 29)
Voor snel-
heden boven
160 km/h
(99 mph)
230 (2,3, 33)200 (2,0, 29)
Wielmaat15 × 5 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
YARIS_HV_OM_Europe_OM52J30E.book Page 477 Thursday, December 1, 2016 3:19 PM
Page 478 of 508

4789-1. Specificaties
YARIS_HV_OM_Europe_OM52J30E

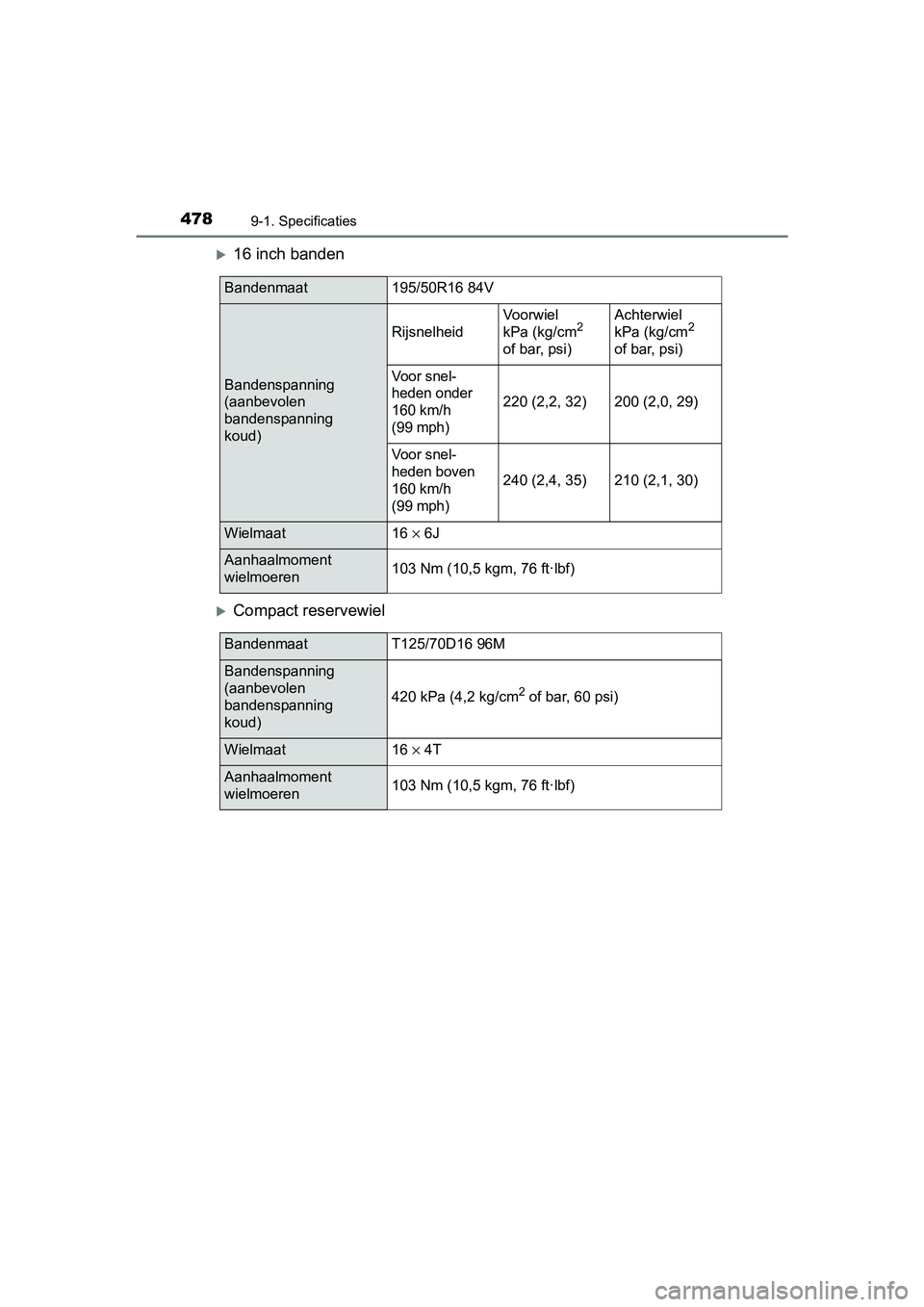

16 inch banden
Compact reservewiel
Bandenmaat195/50R16 84V
Bandenspanning
(aanbevolen
bandenspanning
koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2
of bar, psi)
Achterwiel
kPa (kg/cm2
of bar, psi)
Voor snel-
heden onder
160 km/h
(99 mph)
220 (2,2, 32)200 (2,0, 29)
Voor snel-
heden boven
160 km/h
(99 mph)
240 (2,4, 35)210 (2,1, 30)
Wielmaat16 × 6J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
BandenmaatT125/70D16 96M
Bandenspanning
(aanbevolen
bandenspanning
koud)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat16 × 4T
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
YARIS_HV_OM_Europe_OM52J30E.book Page 478 Thursday, December 1, 2016 3:19 PM
Page 479 of 508

4799-1. Specificaties
9
Voertuigspecificaties
YARIS_HV_OM_Europe_OM52J30E

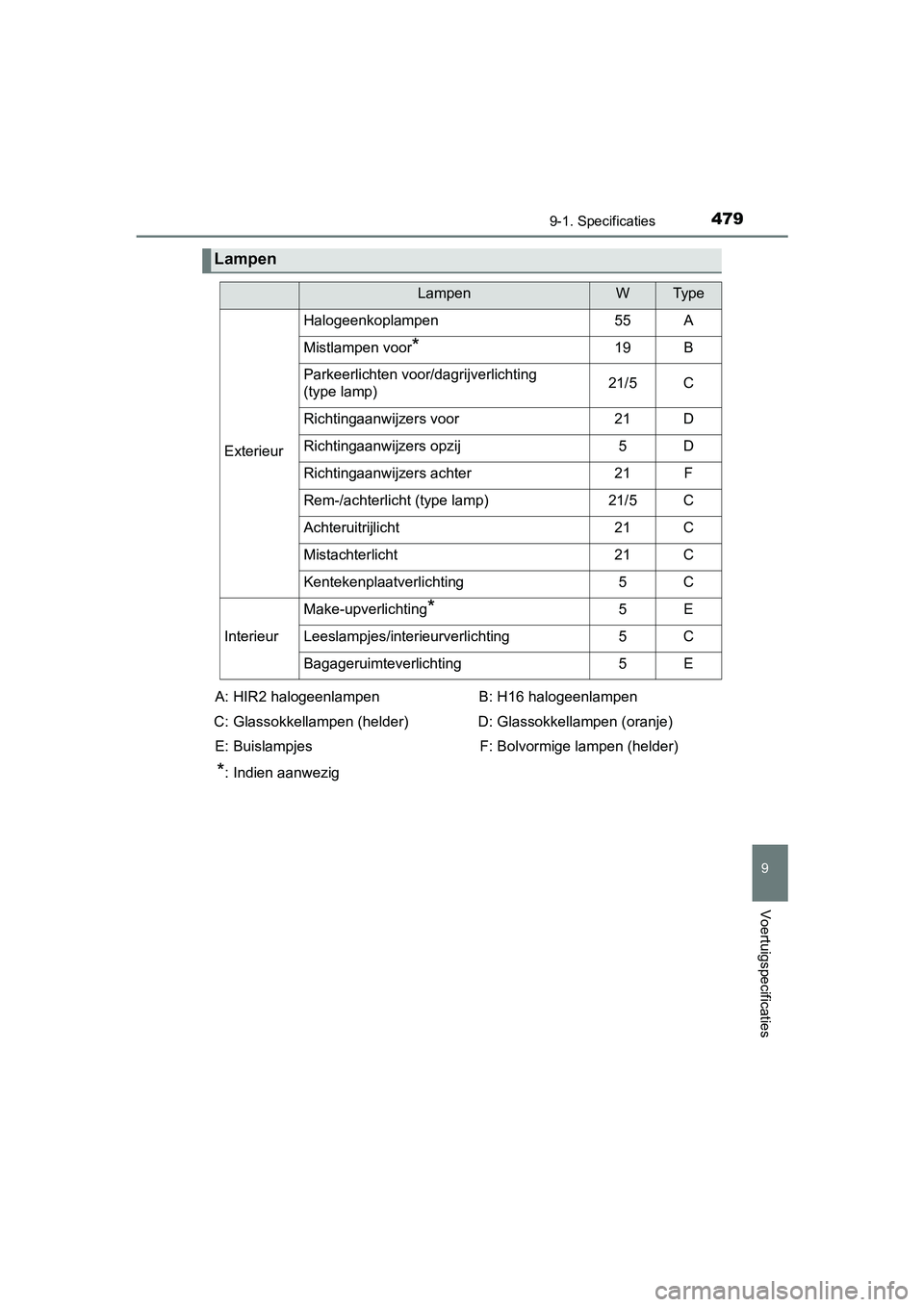

Lampen
LampenWTy p e
Exterieur
Halogeenkoplampen55A
Mistlampen voor*19B
Parkeerlichten voor/dagrijverlichting
(type lamp)21/5C
Richtingaanwijzers voor21D
Richtingaanwijzers opzij5D
Richtingaanwijzers achter21F
Rem-/achterlicht (type lamp)21/5C
Achteruitrijlicht21C
Mistachterlicht21C
Kentekenplaatverlichting5C
Interieur
Make-upverlichting*5E
Leeslampjes/interieurverlichting5C
Bagageruimteverlichting5E
A: HIR2 halogeenlampen
C: Glassokkellampen (helder) E: Buislampjes B: H16 halogeenlampen
D: Glassokkellampen (oranje) F: Bolvormige lampen (helder)
*: Indien aanwezig
YARIS_HV_OM_Europe_OM52J30E.book Page 479 Thursday, December 1, 2016 3:19 PM
Page 480 of 508

4809-1. Specificaties
YARIS_HV_OM_Europe_OM52J30E

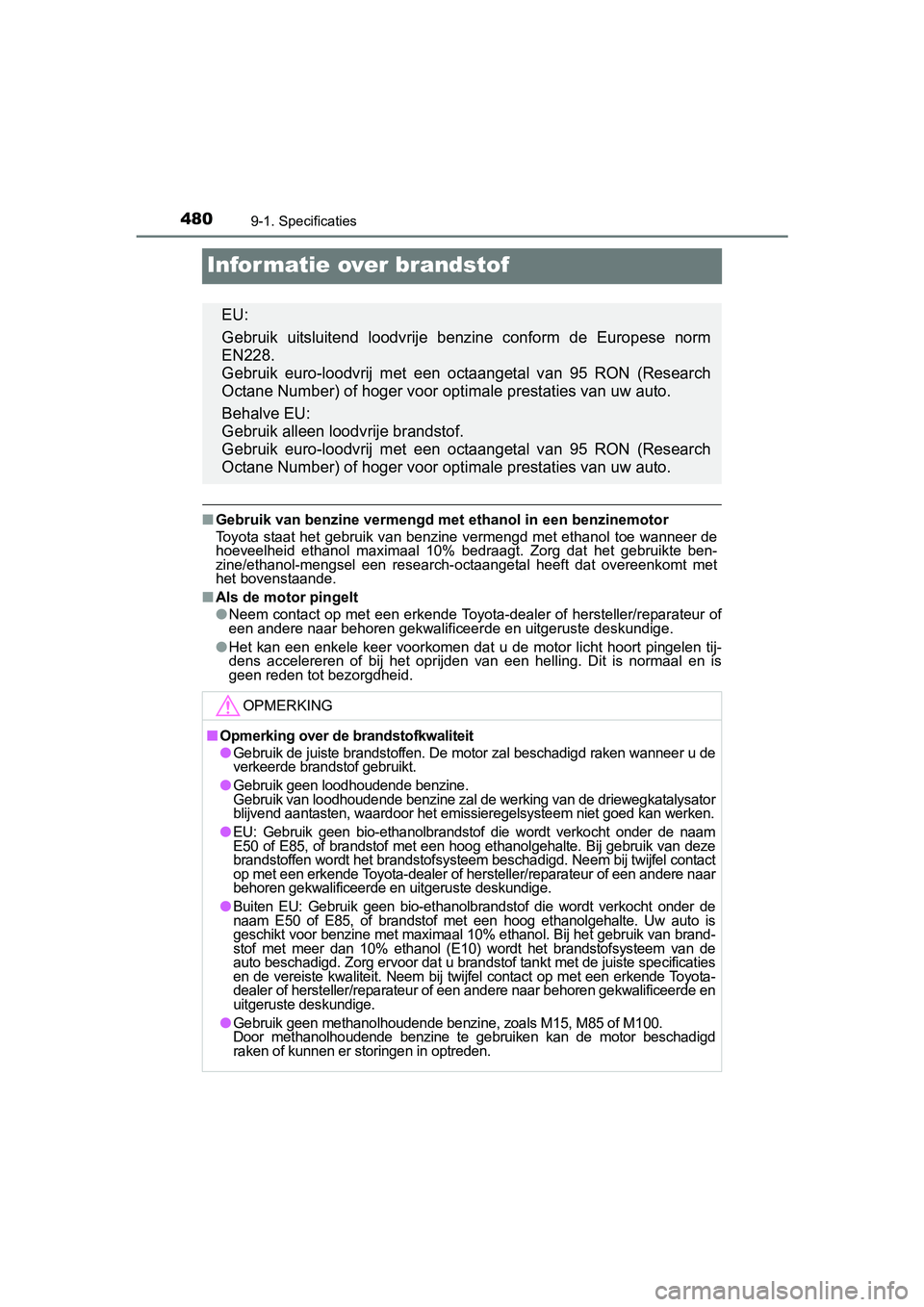

Informatie over brandstof
■Gebruik van benzine vermengd met ethanol in een benzinemotor
Toyota staat het gebruik van benzine vermengd met ethanol toe w anneer de
hoeveelheid ethanol maximaal 10% bedraagt. Zorg dat het gebruik te ben-
zine/ethanol-mengsel een research-octaangetal heeft dat overeenkomt met
het bovenstaande.
■ Als de motor pingelt
●Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
● Het kan een enkele keer voorkomen dat u de motor licht hoort pi ngelen tij-
dens accelereren of bij het oprijden van een helling. Dit is normaal en is
geen reden tot bezorgdheid.
EU:
Gebruik uitsluitend loodvrije benzine conform de Europese norm
EN228.
Gebruik euro-loodvrij met een octaangetal van 95 RON (Research
Octane Number) of hoger voor optimale prestaties van uw auto.
Behalve EU:
Gebruik alleen loodvrije brandstof.
Gebruik euro-loodvrij met een octaangetal van 95 RON (Research
Octane Number) of hoger voor optimale prestaties van uw auto.
OPMERKING
■Opmerking over de brandstofkwaliteit
●Gebruik de juiste brandstoffen. De motor zal beschadigd raken w anneer u de
verkeerde brandstof gebruikt.
●Gebruik geen loodhoudende benzine.
Gebruik van loodhoudende benzine zal de werking van de driewegkatalysator
blijvend aantasten, w aardoor het emissieregelsysteem niet goed kan werken.
●EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder de naam
E50 of E85, of brandstof met een hoog ethanolgehalte. Bij gebru ik van deze
brandstoffen wordt het brandstofsysteem beschadigd. Neem bij tw ijfel contact
op met een erkende Toyota-dealer of hersteller/reparateur of ee n andere naar
behoren gekwalificeerde en uitgeruste deskundige.
●Buiten EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder de
naam E50 of E85, of brandstof met een hoog ethanolgehalte. Uw a uto is
geschikt voor benzine met maximaal 10% ethanol. Bij het gebruik van brand-
stof met meer dan 10% ethanol (E10) wordt het brandstofsysteem van de
auto beschadigd. Zorg ervoor dat u brandstof tankt met de juiste specificaties
en de vereiste kwaliteit. Neem bij twijfel contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
●Gebruik geen methanolhoudende benzine, zoals M15, M85 of M100.
Door methanolhoudende benzine te gebruiken kan de motor beschad igd
raken of kunnen er storingen in optreden.
YARIS_HV_OM_Europe_OM52J30E.book Page 480 Thursday, December 1, 2016 3:19 PM
