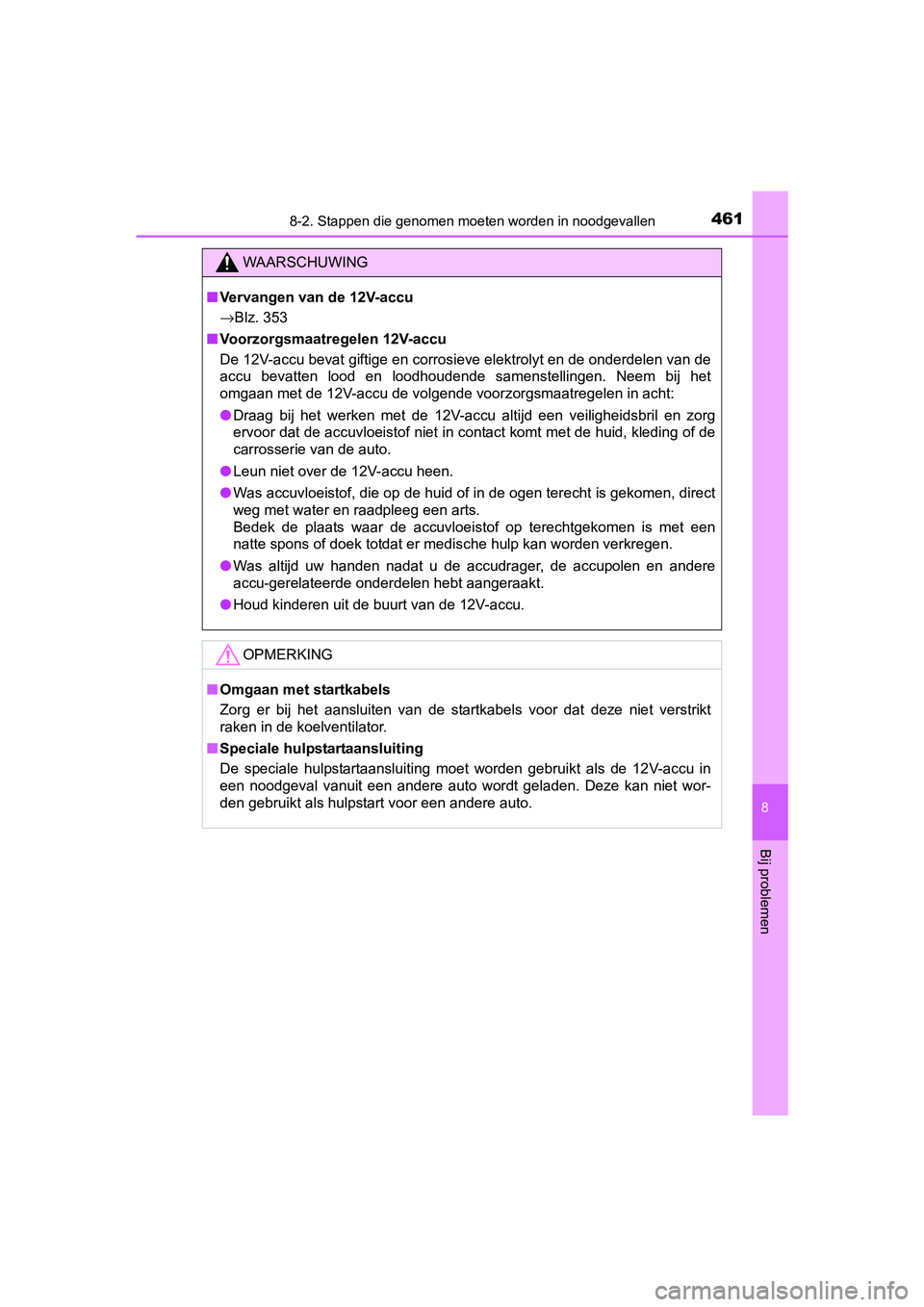

4618-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J30E
WAARSCHUWING
■Vervangen van de 12V-accu
→ Blz. 353
■ Voorzorgsmaatregelen 12V-accu
De 12V-accu bevat giftige en corrosieve elektrolyt en de onderdelen van de
accu bevatten lood en loodhoudende samenstellingen. Neem bij he t
omgaan met de 12V-accu de volgende voorzorgsmaatregelen in acht:
● Draag bij het werken met de 12V-accu altijd een veiligheidsbril en zorg
ervoor dat de accuvloeistof niet in contact komt met de huid, kleding of de
carrosserie van de auto.
● Leun niet over de 12V-accu heen.
● Was accuvloeistof, die op de huid of in de ogen terecht is geko men, direct
weg met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof op terechtgekomen is met een
natte spons of doek totdat er medische hulp kan worden verkrege n.
● Was altijd uw handen nadat u de accudrager, de accupolen en and ere
accu-gerelateerde onderdelen hebt aangeraakt.
● Houd kinderen uit de buurt van de 12V-accu.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startkabels voor dat deze nie t verstrikt
raken in de koelventilator.
■ Speciale hulpstartaansluiting
De speciale hulpstartaansluiting moet worden gebruikt als de 12 V-a c c u i n
een noodgeval vanuit een andere auto wordt geladen. Deze kan niet wor-
den gebruikt als hulpstart voor een andere auto.
YARIS_HV_OM_Europe_OM52J30E.book Page 461 Thursday, December 1, 2016 3:19 PM

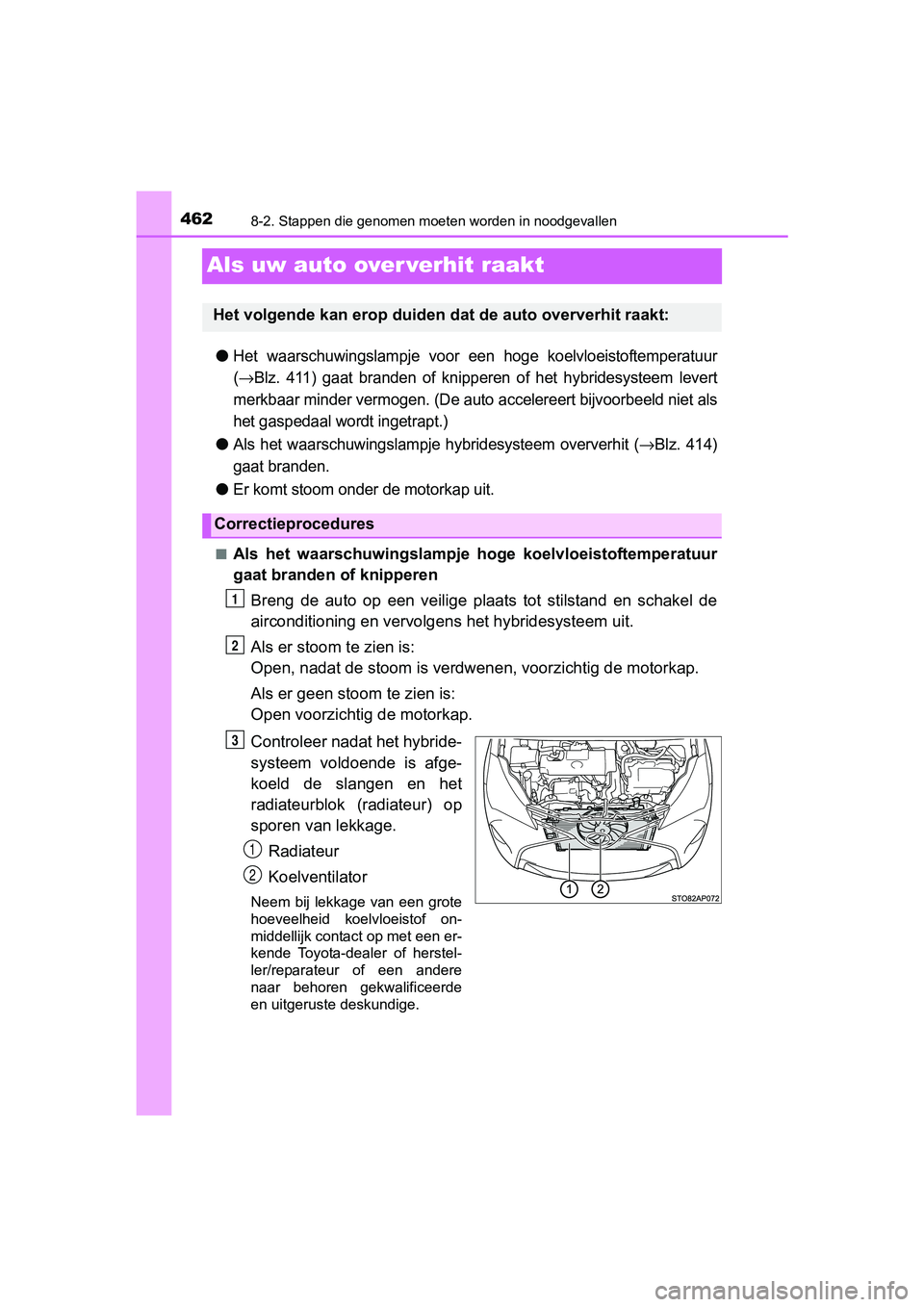

4628-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J30E
Als uw auto over verhit raakt
●Het waarschuwingslampje voor een hoge koelvloeistoftemperatuur
(
→Blz. 411) gaat branden of knippe ren of het hybridesysteem levert
merkbaar minder vermogen. (De auto accelereert bijvoorbeeld nie t als
het gaspedaal wordt ingetrapt.)
●Als het waarschuwingslampje hybridesysteem oververhit (→Blz. 414)
gaat branden.
●Er komt stoom onder de motorkap uit.
■Als het waarschuwingslampje hoge koelvloeistoftemperatuur
gaat branden of knipperen
Breng de auto op een veilige plaat s tot stilstand en schakel de
airconditioning en vervolgen s het hybridesysteem uit.
Als er stoom te zien is:
Open, nadat de stoom is verdwene n, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat het hybride-
systeem voldoende is afge-
koeld de slangen en het
radiateurblok (radiateur) op
sporen van lekkage. Radiateur
Koelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof on-
middellijk contact op met een er-
kende Toyota-dealer of herstel-
ler/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
Het volgende kan erop duiden dat de auto oververhit raakt:
Correctieprocedures
1
2
3
1
2
YARIS_HV_OM_Europe_OM52J30E.book Page 462 Thursday, December 1, 2016 3:19 PM

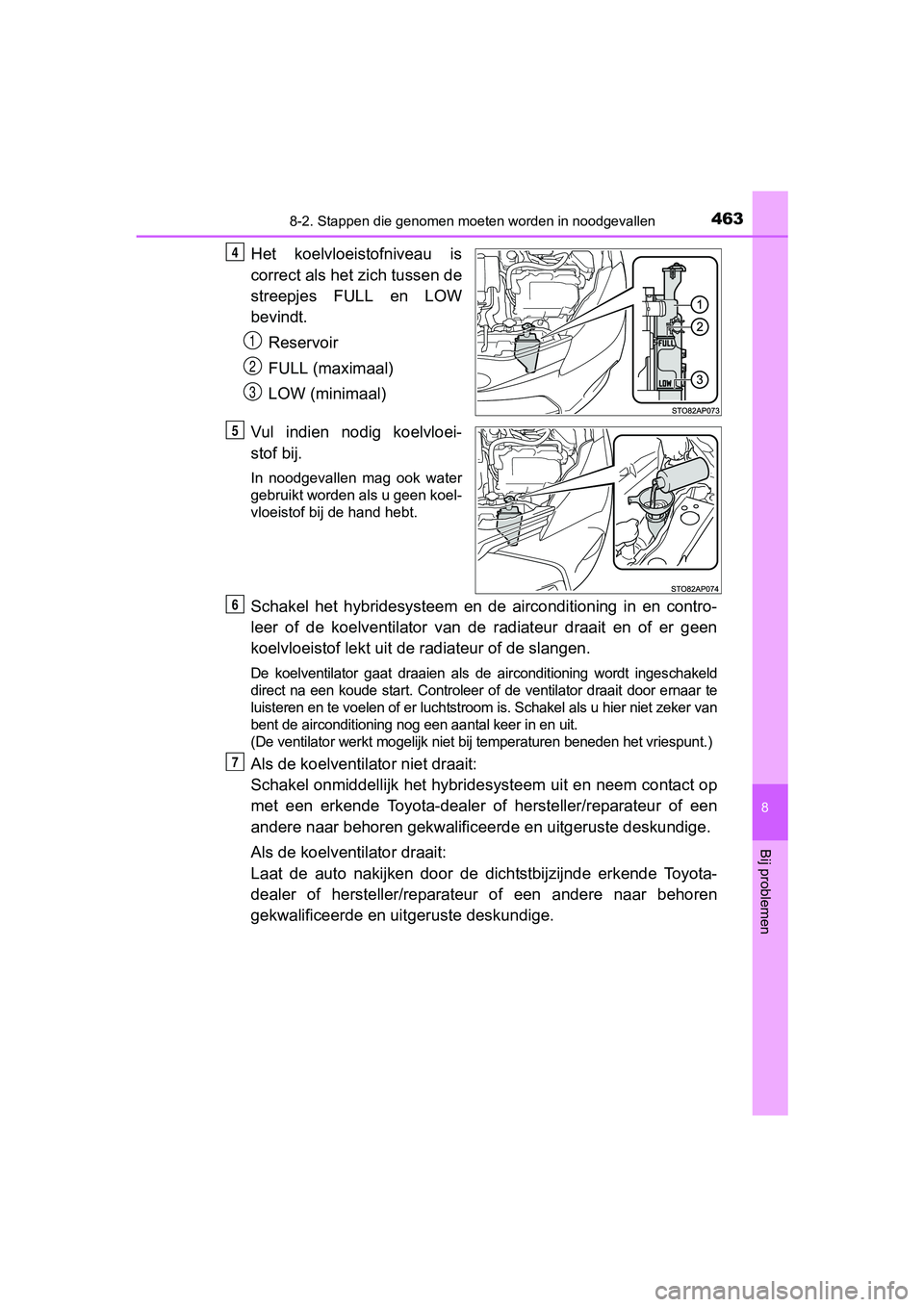

4638-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J30E
Het koelvloeistofniveau is
correct als het zich tussen de
streepjes FULL en LOW
bevindt.
Reservoir
FULL (maximaal)
LOW (minimaal)
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Schakel het hybridesysteem en de airconditioning in en contro-
leer of de koelventilator van de radiateur draait en of er geen
koelvloeistof lekt uit de radiateur of de slangen.
De koelventilator gaat draaien als de airconditioning wordt ing eschakeld
direct na een koude start. Controleer of de ventilator draait d oor ernaar te
luisteren en te voelen of er luch tstroom is. Schakel als u hier niet zeker van
bent de airconditioning nog een aantal keer in en uit.
(De ventilator werkt mogelijk niet bij temperaturen beneden het vriespunt.)
Als de koelventilator niet draait:
Schakel onmiddellijk het hybridesysteem uit en neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Als de koelventilator draait:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en ui tgeruste deskundige.
4
1
2
3
5
6
7
YARIS_HV_OM_Europe_OM52J30E.book Page 463 Thursday, December 1, 2016 3:19 PM

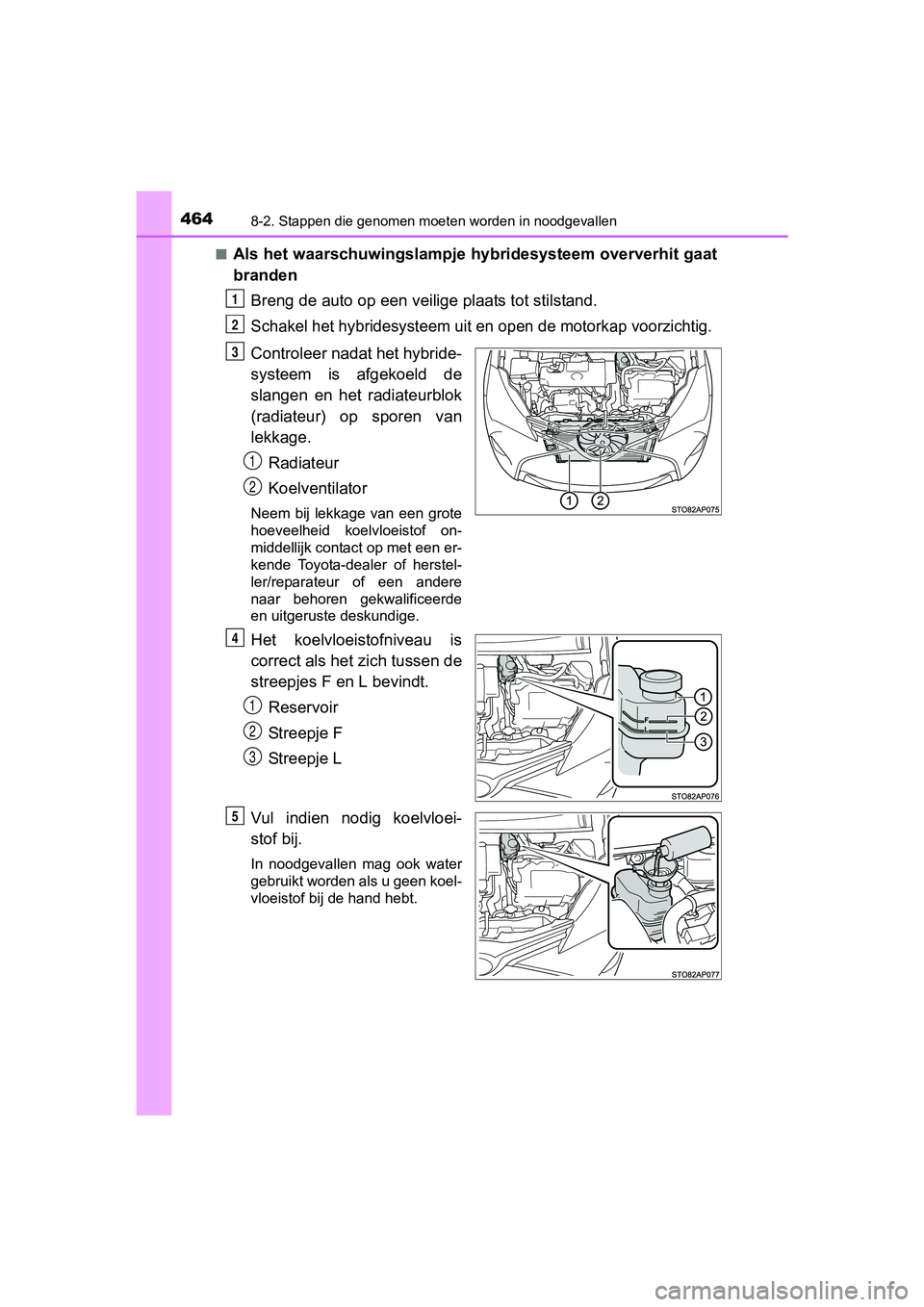

4648-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J30E■
Als het waarschuwingslampje hybridesysteem oververhit gaat
branden
Breng de auto op een veilige plaats tot stilstand.
Schakel het hybridesysteem uit en open de motorkap voorzichtig.
Controleer nadat het hybride-
systeem is afgekoeld de
slangen en het radiateurblok
(radiateur) op sporen van
lekkage.Radiateur
Koelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof on-
middellijk contact op met een er-
kende Toyota-dealer of herstel-
ler/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
Het koelvloeistofniveau is
correct als het zich tussen de
streepjes F en L bevindt.Reservoir
Streepje F
Streepje L
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
1
2
3
1
2
4
1
2
3
5
YARIS_HV_OM_Europe_OM52J30E.book Page 464 Thursday, December 1, 2016 3:19 PM

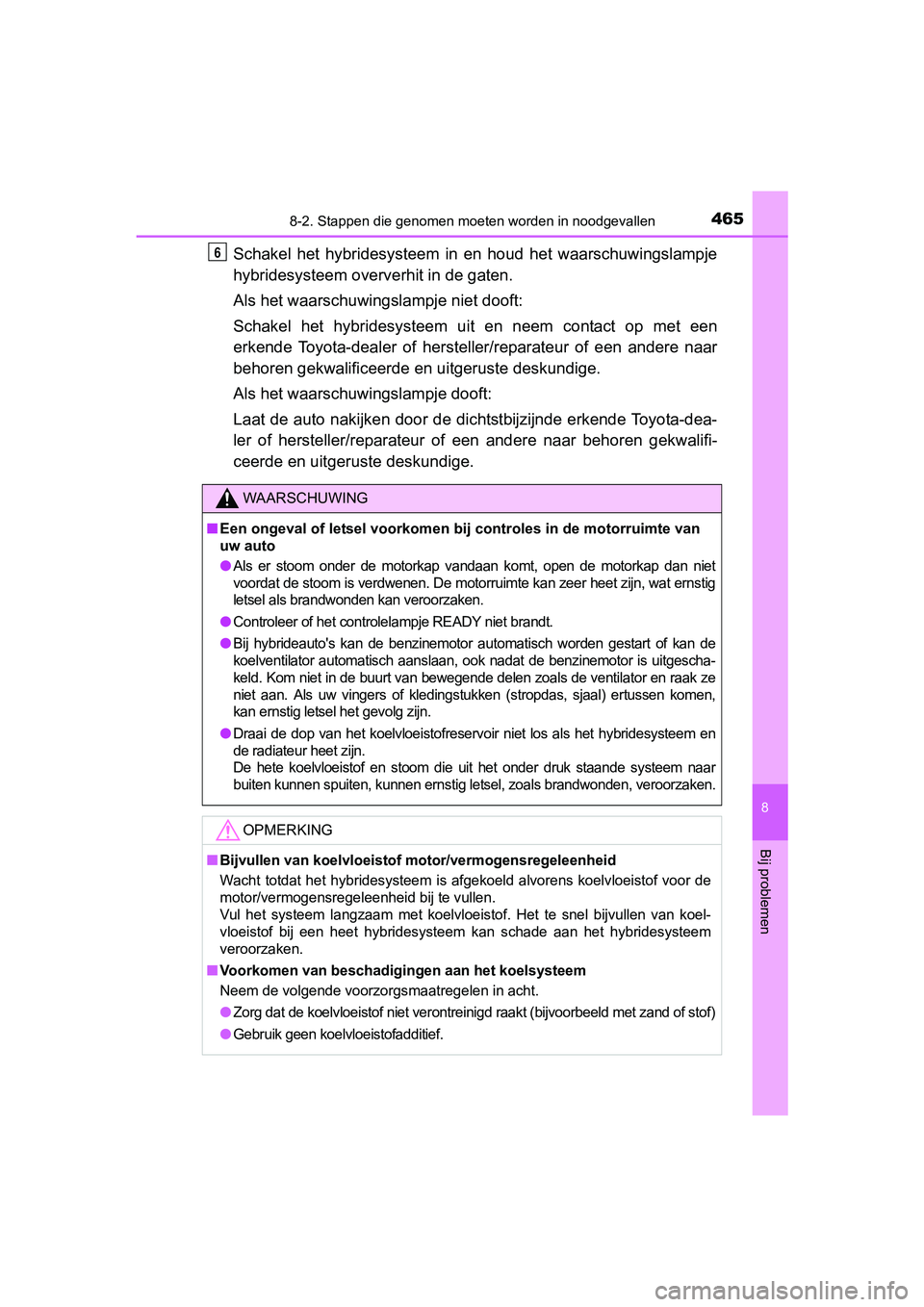

4658-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J30E
Schakel het hybridesysteem in en houd het waarschuwingslampje
hybridesysteem oververhit in de gaten.
Als het waarschuwingslampje niet dooft:
Schakel het hybridesysteem u it en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
Als het waarschuwingslampje dooft:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-d ea-
ler of hersteller/reparateur of een andere naar behoren gekwali fi-
ceerde en uitger uste deskundige.
WAARSCHUWING
■Een ongeval of letsel voorkomen bij controles in de motorruimte van
uw auto
●
Als er stoom onder de motorkap vandaan komt, open de motorkap dan niet
voordat de stoom is verdwenen. De motorruimte kan zeer heet zij n, wat ernstig
letsel als brandwonden kan veroorzaken.
●Controleer of het controlelampje READY niet brandt.
●Bij hybrideauto's kan de benzinemotor automatisch worden gestart of kan de
koelventilator automatisch aansl aan, ook nadat de benzinemotor is uitgescha-
keld. Kom niet in de buurt van bewegende delen zoals de ventila tor en raak ze
niet aan. Als uw vingers of kledingstukken (stropdas, sjaal) er tussen komen,
kan ernstig letsel het gevolg zijn.
●Draai de dop van het koelvloeistofreservoir niet los als het hy bridesysteem en
de radiateur heet zijn.
De hete koelvloeistof en stoom die uit het onder druk staande s ysteem naar
buiten kunnen spuiten, kunnen erns tig letsel, zoals brandwonden, veroorzaken.
OPMERKING
■Bijvullen van koelvloeistof m otor/vermogensregeleenheid
Wacht totdat het hybridesysteem is afgekoeld alvorens koelvloeistof voor de
motor/vermogensregeleenheid bij te vullen.
Vul het systeem langzaam met koelvloeistof. Het te snel bijvullen van koel-
vloeistof bij een heet hybride systeem kan schade aan het hybrid esysteem
veroorzaken.
■Voorkomen van beschadigingen aan het koelsysteem
Neem de volgende voorzorgsmaatregelen in acht.
●Zorg dat de koelvloeistof niet v erontreinigd raakt (bijvoorbeeld met zand of stof)
●Gebruik geen koelvloeistofadditief.
6
YARIS_HV_OM_Europe_OM52J30E.book Page 465 Thursday, December 1, 2016 3:19 PM

4668-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J30E

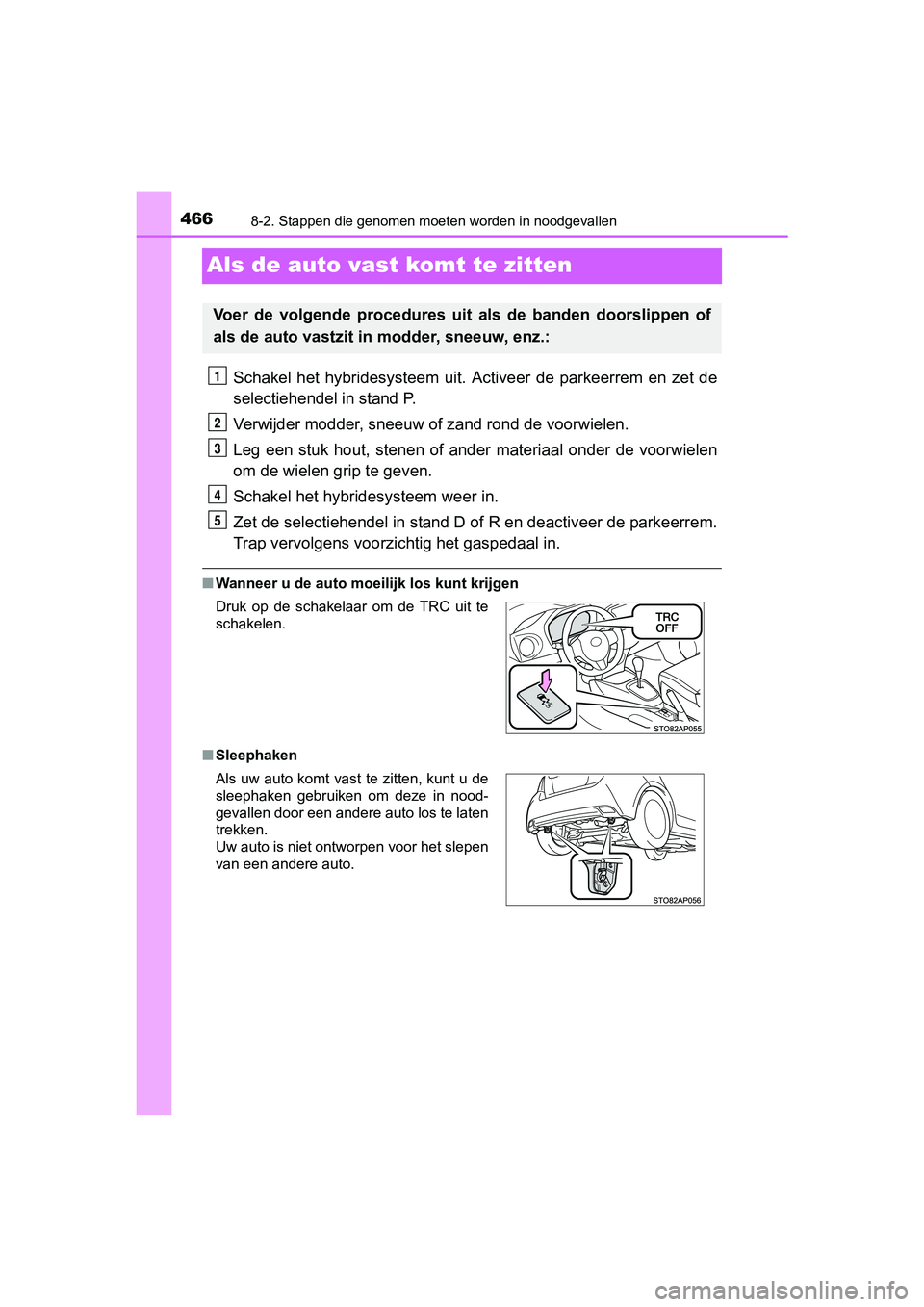

Als de auto vast komt te zitten
Schakel het hybridesysteem uit. Activeer de parkeerrem en zet de
selectiehendel in stand P.
Verwijder modder, sneeuw of zand rond de voorwielen.
Leg een stuk hout, stenen of ander materiaal onder de voorwielen
om de wielen grip te geven.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D of R en deactiveer de parkeerrem.
Trap vervolgens voorzich tig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krijgen
■ Sleephaken
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Druk op de schakelaar om de TRC uit te
schakelen.
Als uw auto komt vast te zitten, kunt u de
sleephaken gebruiken om deze in nood-
gevallen door een andere auto los te laten
trekken.
Uw auto is niet ontworpen voor het slepen
van een andere auto.
1
2
3
4
5
YARIS_HV_OM_Europe_OM52J30E.book Page 466 Thursday, December 1, 2016 3:19 PM

4678-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52J30E

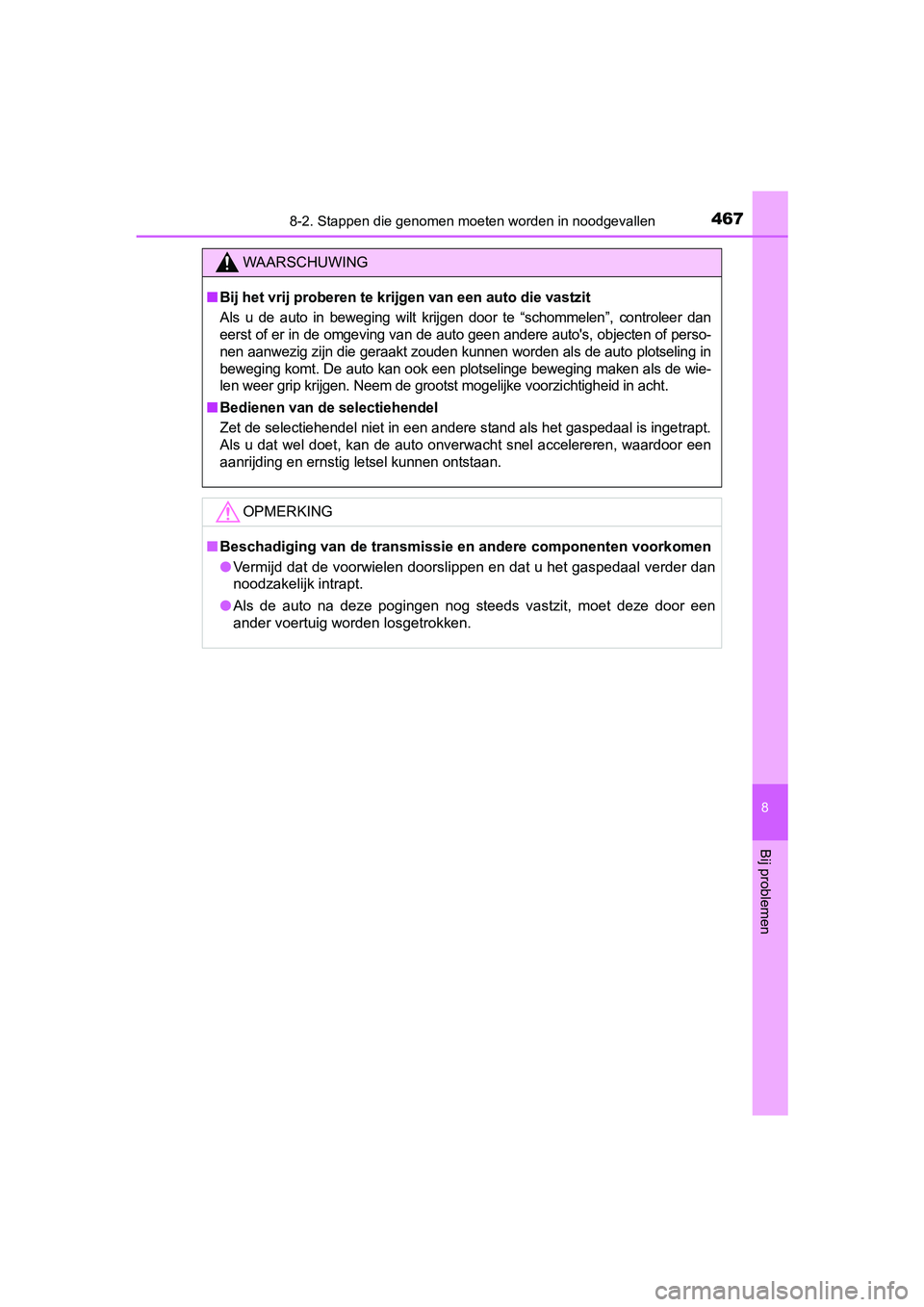

WAARSCHUWING
■Bij het vrij proberen te krijg en van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, co ntroleer dan
eerst of er in de omgeving van de auto geen andere auto's, obje cten of perso-
nen aanwezig zijn die geraakt zouden kunnen worden als de auto plotseling in
beweging komt. De auto kan ook een plotselinge beweging maken als de wie-
len weer grip krijgen. Neem de grootst mogelijke voorzichtigheid in acht.
■Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere stand als het gaspedaa l is ingetrapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, wa ardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■ Beschadiging van de transmissie en andere componenten voorkomen
● Vermijd dat de voorwielen doorslippen en dat u het gaspedaal ve rder dan
noodzakelijk intrapt.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
YARIS_HV_OM_Europe_OM52J30E.book Page 467 Thursday, December 1, 2016 3:19 PM

4688-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52J30E
YARIS_HV_OM_Europe_OM52J30E.book Page 468 Thursday, December 1, 2016 3:19 PM

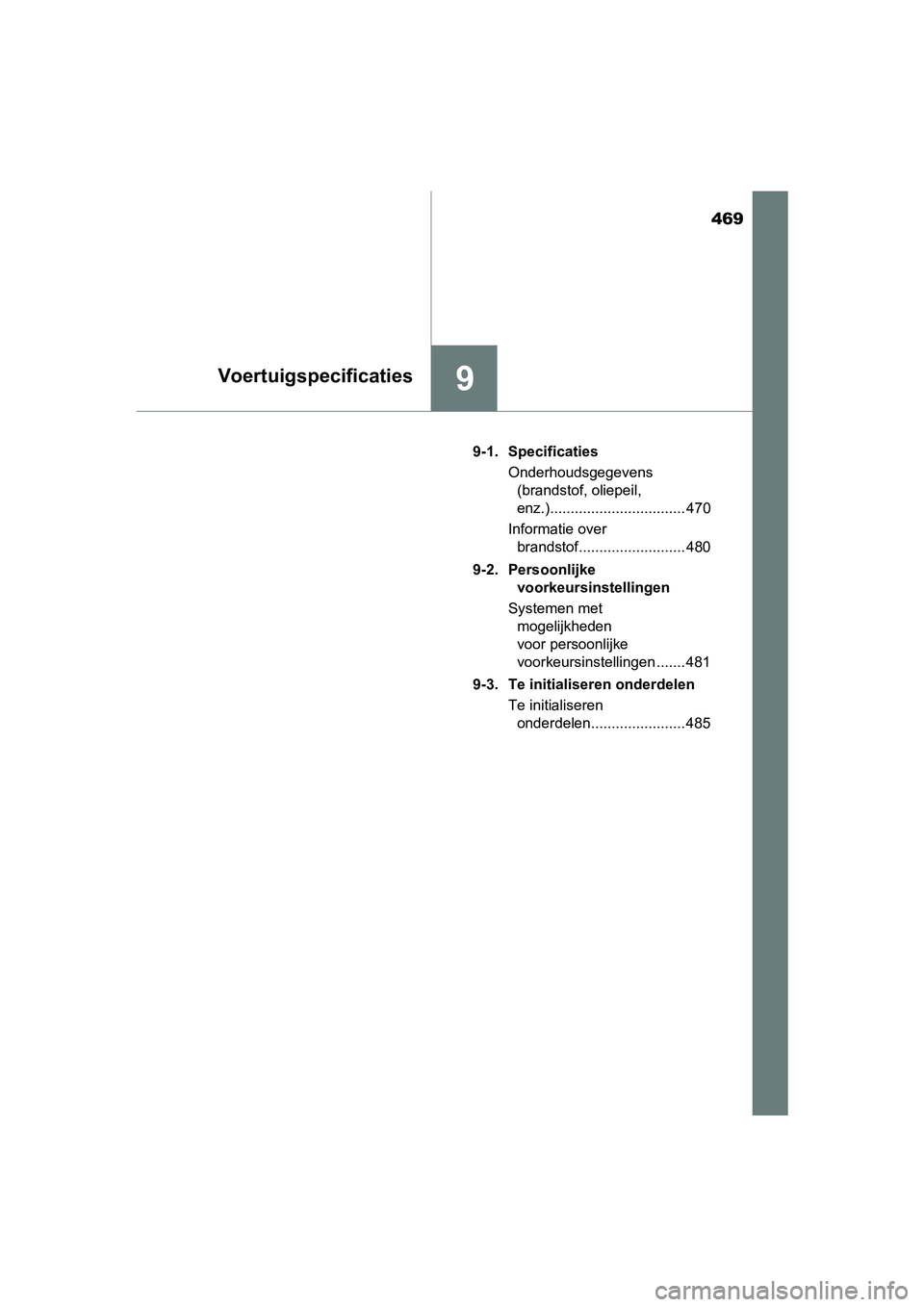

469
9Voertuigspecificaties
YARIS_HV_OM_Europe_OM52J30E9-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil,
enz.)................................. 470
Informatie over brandstof.......................... 480
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden
voor persoonlijke
voorkeursinstellingen ....... 481
9-3. Te initialiseren onderdelen Te initialiseren onderdelen....................... 485
YARIS_HV_OM_Europe_OM52J30E.book Page 469 Thursday, December 1, 2016 3:19 PM

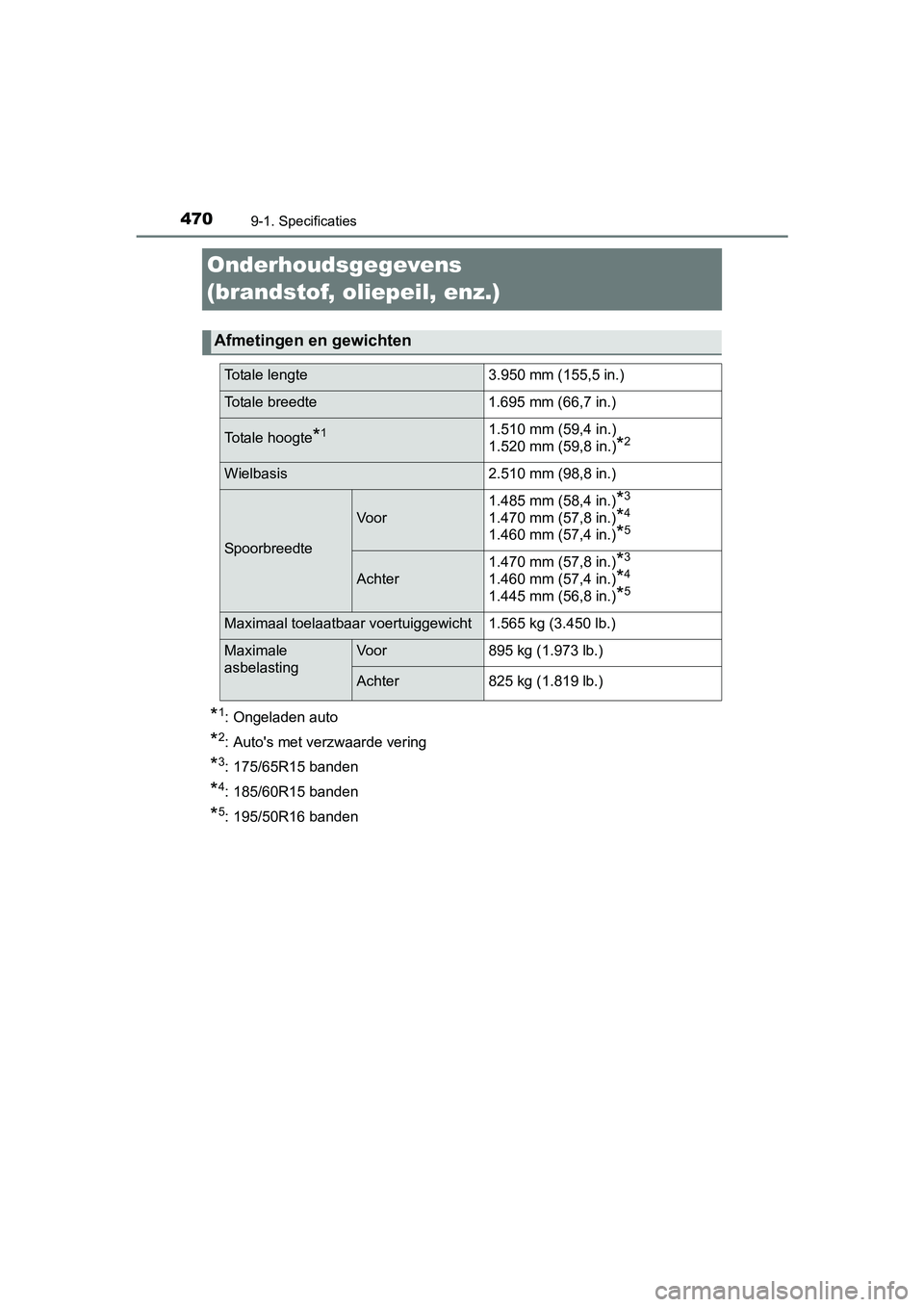

4709-1. Specificaties
YARIS_HV_OM_Europe_OM52J30E
Onderhoudsgegevens
(brandstof, oliepeil, enz.)
*1: Ongeladen auto
*2: Auto's met verzwaarde vering
*3: 175/65R15 banden
*4: 185/60R15 banden
*5: 195/50R16 banden
Afmetingen en gewichten
Totale lengte3.950 mm (155,5 in.)
Totale breedte1.695 mm (66,7 in.)
Totale hoogte*11.510 mm (59,4 in.)
1.520 mm (59,8 in.)
*2
Wielbasis 2.510 mm (98,8 in.)
Spoorbreedte
Voor1.485 mm (58,4 in.)
*3
1.470 mm (57,8 in.)*4
1.460 mm (57,4 in.)*5
Achter
1.470 mm (57,8 in.)
*3
1.460 mm (57,4 in.)*4
1.445 mm (56,8 in.)*5
Maximaal toelaatbaar voertuiggewicht 1.565 kg (3.450 lb.)
Maximale
asbelastingVoor
895 kg (1.973 lb.)
Achter825 kg (1.819 lb.)
