TOYOTA YARIS HYBRID 2017 Manual del propietario (in Spanish)

1313-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de cada componente
YARIS HV_OM_Europe_OM52J33S
ADVERTENCIA
Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves o incluso mortales.
■ Antes de conducir
● Asegúrese de que el portón trasero esté completamente cerrado. Si el portón
trasero no está completamente cerrado, puede abrirse inesperadamente durante
la conducción y golpear objetos cercanos o el equipaje del compartimento del
portaequipajes puede salir despedido y provocar un accidente.
● No permita que los niños jueguen en el compartimento del portaequipajes.
Si un niño queda accidentalmente encerrado en el compartimento del
portaequipajes, podría asfixiarse por hipertermia o sufrir otro tipo de lesiones.
● No deje que los niños abran o cierren el portón trasero.
En caso contrario, el portón trasero podría abrirse de forma inesperada, o las
manos, cabeza o cuello del niño podrían quedar atrapados por el portón trasero al
cerrarse.
■ Puntos importantes durante la conducción
● Mantenga el portón trasero cerrado mientras circula.
Si se deja el portón trasero abierto, puede golpear objetos cercanos o el equipaje
del compartimento del portaequipajes puede salir despedido y provocar un
accidente.
● Nunca deje que nadie se siente en el compartimento del portaequipajes. En caso
de frenado súbito o de colisión, corren el peligro de sufrir lesiones graves o incluso
mortales.
■ Accionamiento del portón trasero
Respete las siguientes precauciones.
En caso contrario, alguna parte del cuerpo podría quedar atrapada, con el
consiguiente riesgo de lesiones graves e incluso mortales.
● Retire cualquier carga pesada que haya sobre el portón trasero, como nieve o
hielo, antes de abrirlo. De lo contrario, el portón trasero ya abierto podría cerrarse
de nuevo repentinamente.
● Cuando abra o cierre el portón trasero, asegúrese bien de que el espacio de
alrededor es seguro.
● Si hay alguien cerca, asegúrese de que están a una distancia de seguridad y
avíseles de que va a abrir o cerrar el portón trasero.
● Tenga cuidado al abrir o cerrar el portón trasero si hace viento fuerte, ya que
podría causar movimientos bruscos.

1323-2. Apertura, cierre y bloqueo de las puertas
YARIS HV_OM_Europe_OM52J33S

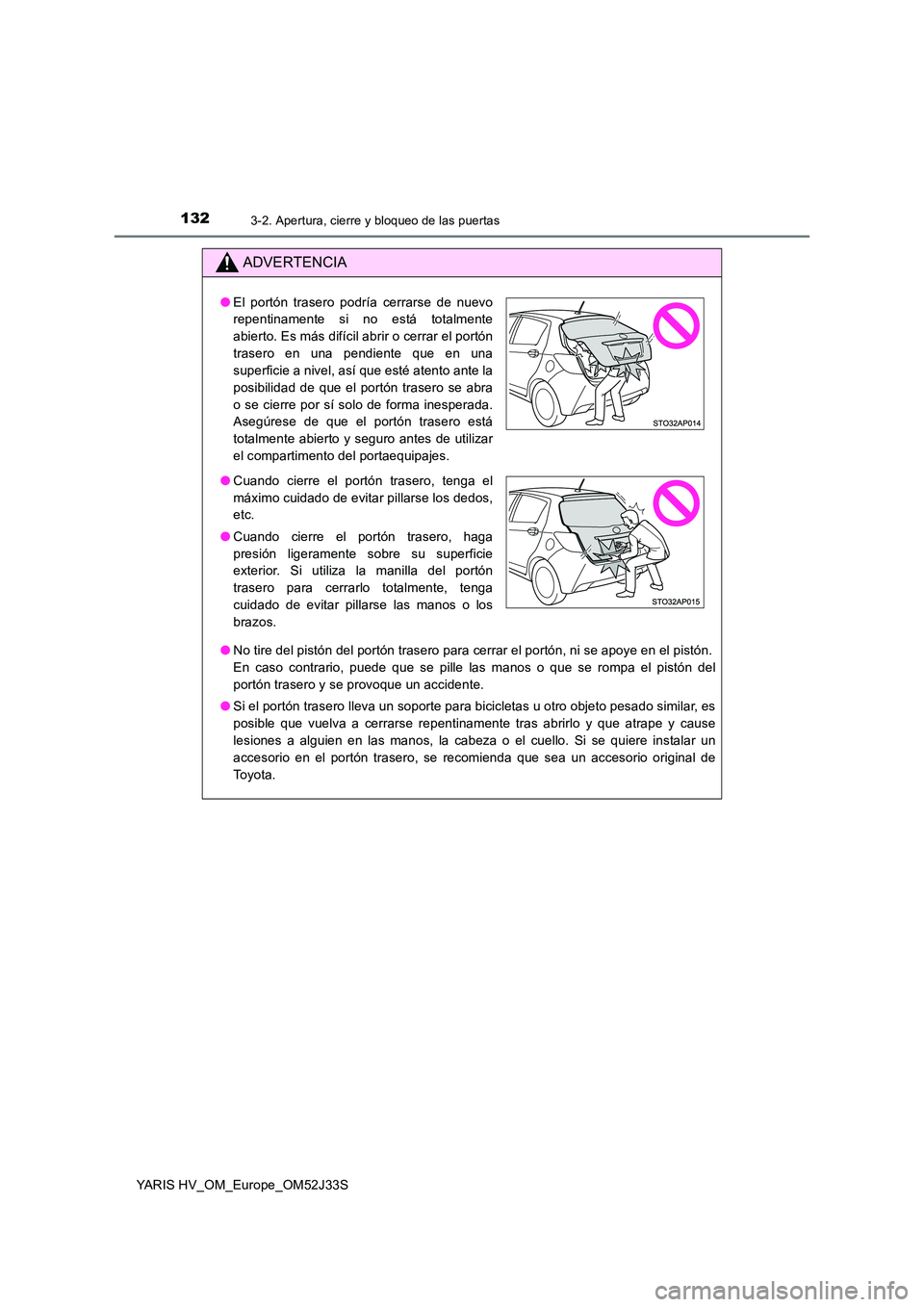

ADVERTENCIA
●No tire del pistón del portón trasero para cerrar el portón, ni se apoye en el pistón.
En caso contrario, puede que se pille las manos o que se rompa el pistón del
portón trasero y se provoque un accidente.
● Si el portón trasero lleva un soporte para bicicletas u otro objeto pesado similar, es
posible que vuelva a cerrarse repentinamente tras abrirlo y que atrape y cause
lesiones a alguien en las manos, la cabeza o el cuello. Si se quiere instalar un
accesorio en el portón trasero, se recomienda que sea un accesorio original de
To y o t a .
● El portón trasero podría cerrarse de nuevo
repentinamente si no está totalmente
abierto. Es más difícil abrir o cerrar el portón
trasero en una pendiente que en una
superficie a nivel, así que esté atento ante la
posibilidad de que el portón trasero se abra
o se cierre por sí solo de forma inesperada.
Asegúrese de que el portón trasero está
totalmente abierto y seguro antes de utilizar
el compartimento del portaequipajes.
● Cuando cierre el portón trasero, tenga el
máximo cuidado de evitar pillarse los dedos,
etc.
● Cuando cierre el portón trasero, haga
presión ligeramente sobre su superficie
exterior. Si utiliza la manilla del portón
trasero para cerrarlo totalmente, tenga
cuidado de evitar pillarse las manos o los
brazos.

1333-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de cada componente
YARIS HV_OM_Europe_OM52J33S

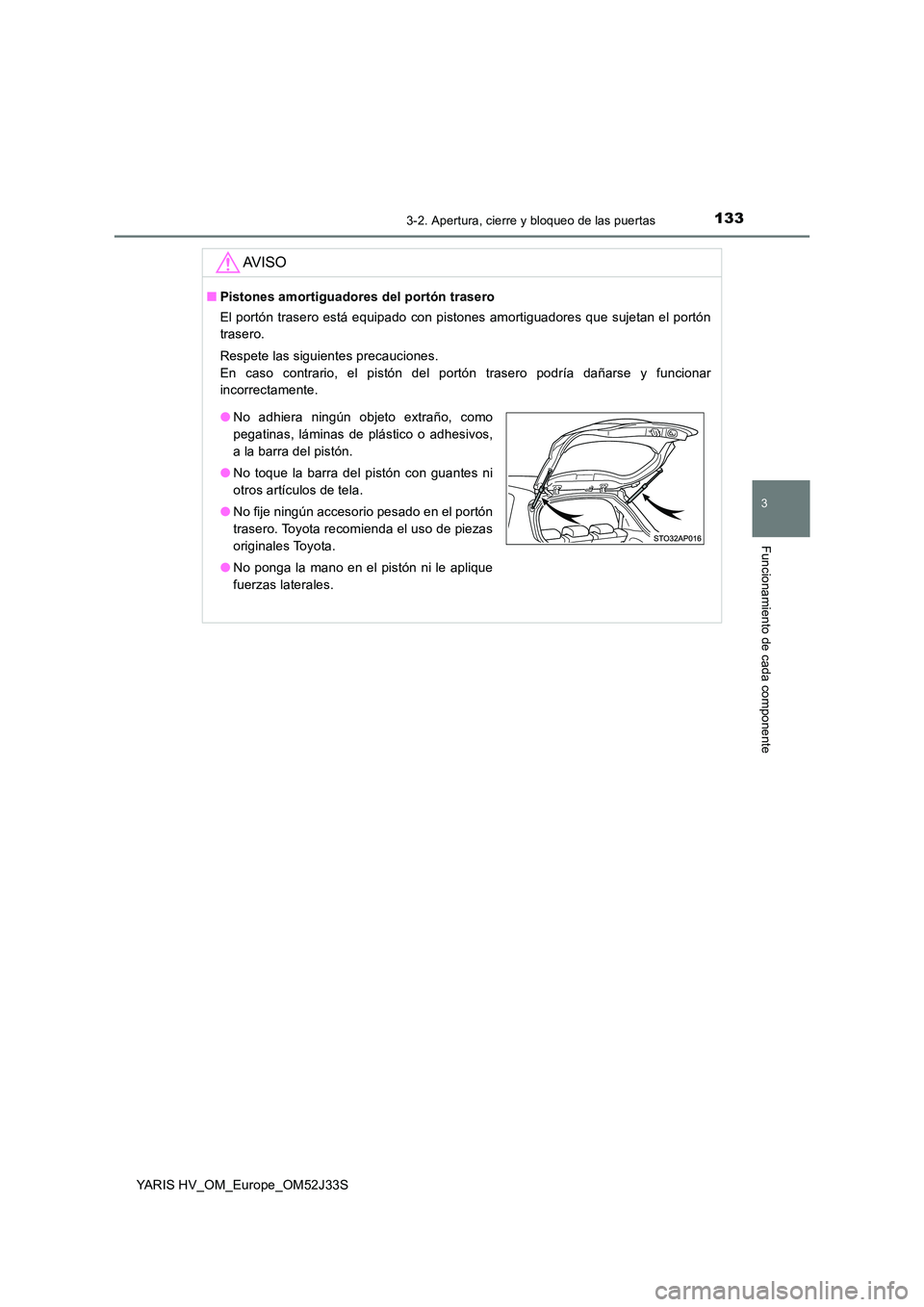

AV I S O
■Pistones amortiguadores del portón trasero
El portón trasero está equipado con pistones amortiguadores que sujetan el portón
trasero.
Respete las siguientes precauciones.
En caso contrario, el pistón del portón trasero podría dañarse y funcionar
incorrectamente.
● No adhiera ningún objeto extraño, como
pegatinas, láminas de plástico o adhesivos,
a la barra del pistón.
● No toque la barra del pistón con guantes ni
otros artículos de tela.
● No fije ningún accesorio pesado en el portón
trasero. Toyota recomienda el uso de piezas
originales Toyota.
● No ponga la mano en el pistón ni le aplique
fuerzas laterales.

1343-2. Apertura, cierre y bloqueo de las puertas
YARIS HV_OM_Europe_OM52J33S

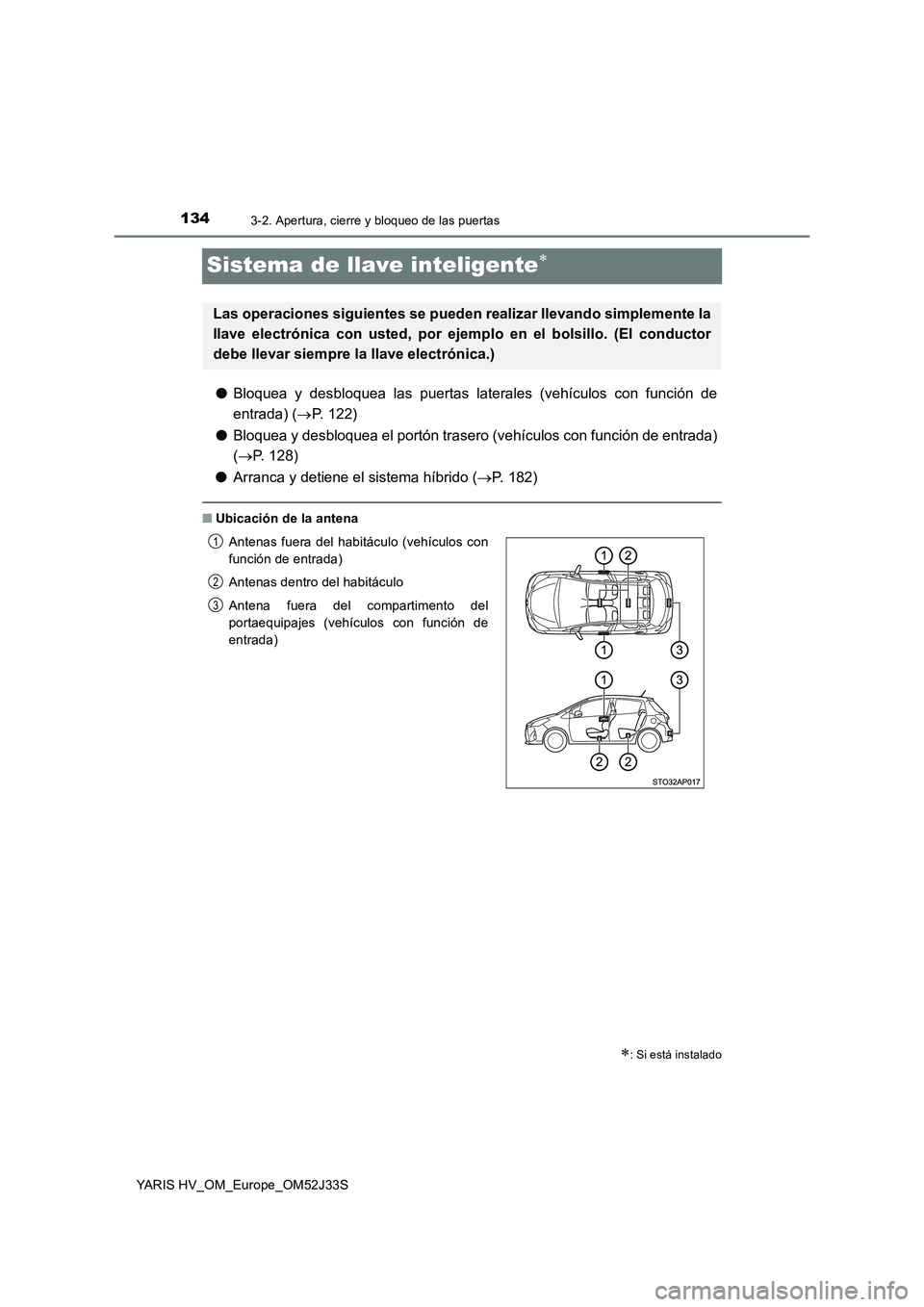

Sistema de llave inteligente
●Bloquea y desbloquea las puertas laterales (vehículos con función de
entrada) ( P. 122)
● Bloquea y desbloquea el portón trasero (vehículos con función de entrada)
( P. 128)
● Arranca y detiene el sistema híbrido (P. 182)
■Ubicación de la antena
: Si está instalado
Las operaciones siguientes se pueden realizar llevando simplemente la
llave electrónica con usted, por ejemplo en el bolsillo. (El conductor
debe llevar siempre la llave electrónica.)
Antenas fuera del habitáculo (vehículos con
función de entrada)
Antenas dentro del habitáculo
Antena fuera del compartimento del
portaequipajes (vehículos con función de
entrada)
1
2
3

1353-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de cada componente
YARIS HV_OM_Europe_OM52J33S

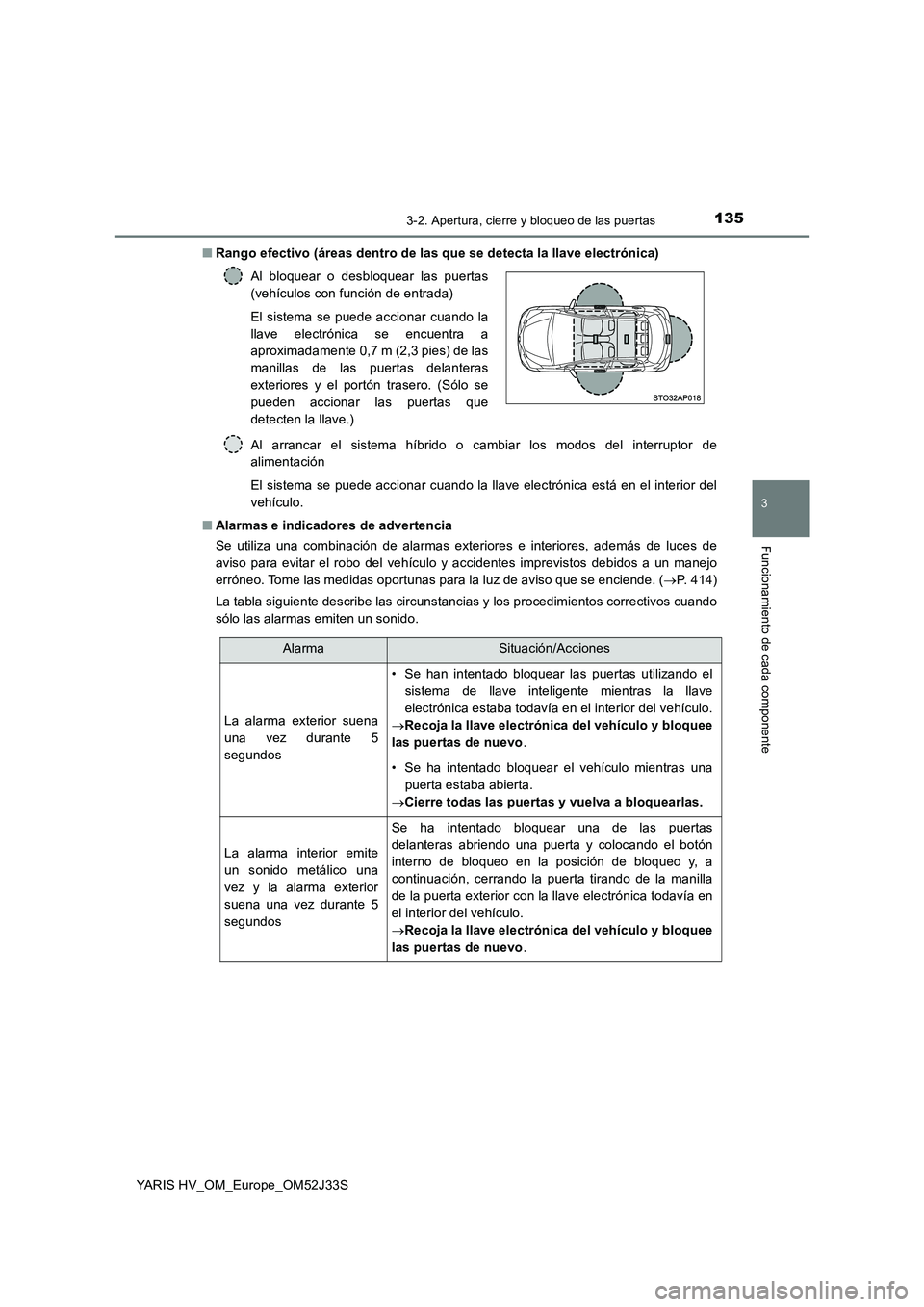

■ Rango efectivo (áreas dentro de las que se detecta la llave electrónica)
Al arrancar el sistema híbrido o cambiar los modos del interruptor de
alimentación
El sistema se puede accionar cuando la llave electrónica está en el interior del
vehículo.
■ Alarmas e indicadores de advertencia
Se utiliza una combinación de alarmas exteriores e interiores, además de luces de
aviso para evitar el robo del vehículo y accidentes imprevistos debidos a un manejo
erróneo. Tome las medidas oportunas para la luz de aviso que se enciende. ( P. 414)
La tabla siguiente describe las circunstancias y los procedimientos correctivos cuando
sólo las alarmas emiten un sonido.
Al bloquear o desbloquear las puertas
(vehículos con función de entrada)
El sistema se puede accionar cuando la
llave electrónica se encuentra a
aproximadamente 0,7 m (2,3 pies) de las
manillas de las puertas delanteras
exteriores y el portón trasero. (Sólo se
pueden accionar las puertas que
detecten la llave.)
AlarmaSituación/Acciones
La alarma exterior suena
una vez durante 5
segundos
• Se han intentado bloquear las puertas utilizando el
sistema de llave inteligente mientras la llave
electrónica estaba todavía en el interior del vehículo.
 Recoja la llave electrónica del vehículo y bloquee
las puertas de nuevo .
• Se ha intentado bloquear el vehículo mientras una
puerta estaba abierta.
 Cierre todas las puertas y vuelva a bloquearlas.
La alarma interior emite
un sonido metálico una
vez y la alarma exterior
suena una vez durante 5
segundos
Se ha intentado bloquear una de las puertas
delanteras abriendo una puerta y colocando el botón
interno de bloqueo en la posición de bloqueo y, a
continuación, cerrando la puerta tirando de la manilla
de la puerta exterior con la llave electrónica todavía en
el interior del vehículo.
 Recoja la llave electrónica del vehículo y bloquee
las puertas de nuevo .

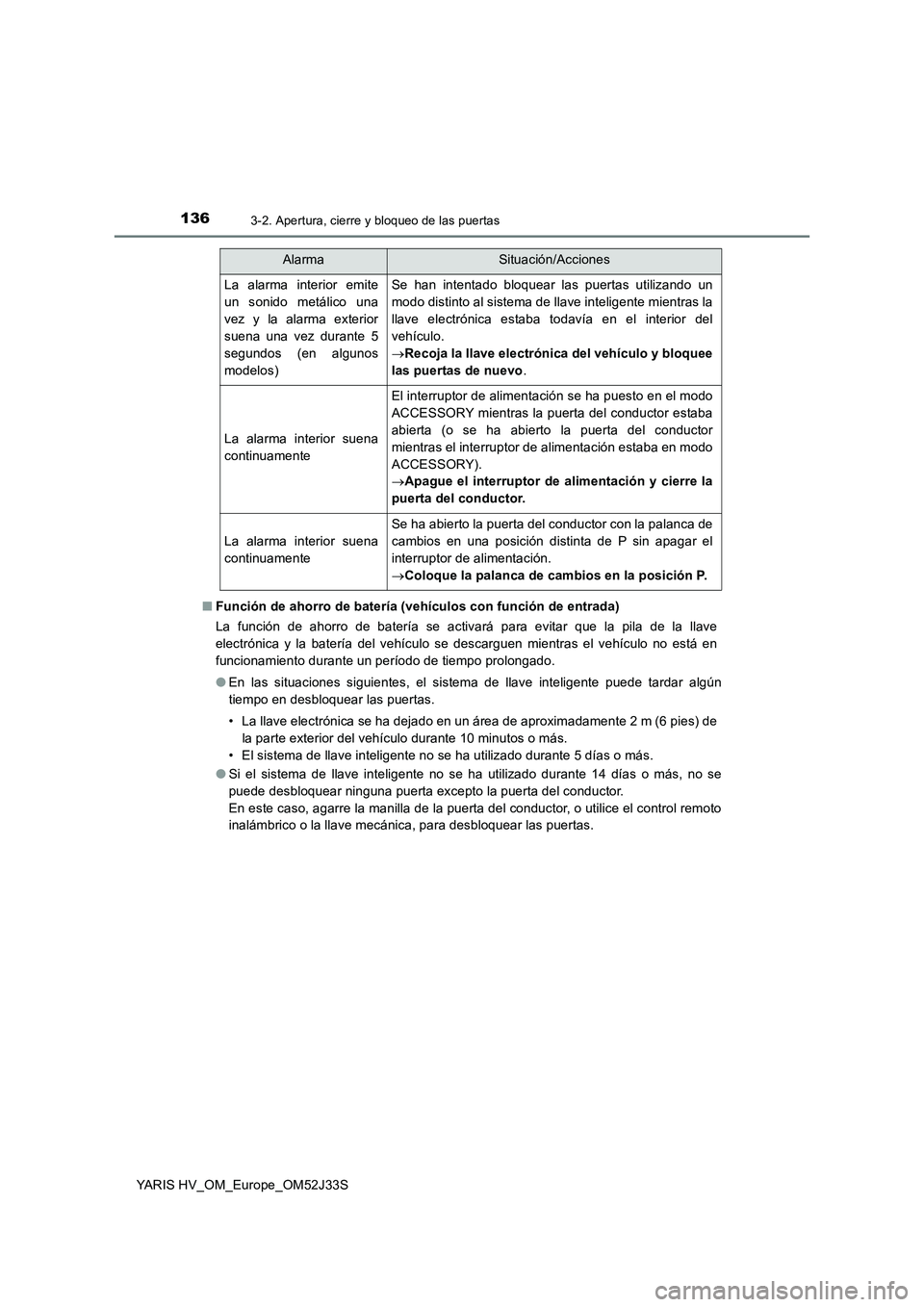

1363-2. Apertura, cierre y bloqueo de las puertas
YARIS HV_OM_Europe_OM52J33S
■ Función de ahorro de batería (vehículos con función de entrada)
La función de ahorro de batería se activará para evitar que la pila de la llave
electrónica y la batería del vehículo se descarguen mientras el vehículo no está en
funcionamiento durante un período de tiempo prolongado.
● En las situaciones siguientes, el sistema de llave inteligente puede tardar algún
tiempo en desbloquear las puertas.
• La llave electrónica se ha dejado en un área de aproximadamente 2 m (6 pies) de
la parte exterior del vehículo durante 10 minutos o más.
• El sistema de llave inteligente no se ha utilizado durante 5 días o más.
● Si el sistema de llave inteligente no se ha utilizado durante 14 días o más, no se
puede desbloquear ninguna puerta excepto la puerta del conductor.
En este caso, agarre la manilla de la puerta del conductor, o utilice el control remoto
inalámbrico o la llave mecánica, para desbloquear las puertas.
La alarma interior emite
un sonido metálico una
vez y la alarma exterior
suena una vez durante 5
segundos (en algunos
modelos)
Se han intentado bloquear las puertas utilizando un
modo distinto al sistema de llave inteligente mientras la
llave electrónica estaba todavía en el interior del
vehículo.
 Recoja la llave electrónica del vehículo y bloquee
las puertas de nuevo .
La alarma interior suena
continuamente
El interruptor de alimentación se ha puesto en el modo
ACCESSORY mientras la puerta del conductor estaba
abierta (o se ha abierto la puerta del conductor
mientras el interruptor de alimentación estaba en modo
ACCESSORY).
 Apague el interruptor de alimentación y cierre la
puerta del conductor.
La alarma interior suena
continuamente
Se ha abierto la puerta del conductor con la palanca de
cambios en una posición distinta de P sin apagar el
interruptor de alimentación.
 Coloque la palanca de cambios en la posición P.
AlarmaSituación/Acciones

1373-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de cada componente
YARIS HV_OM_Europe_OM52J33S

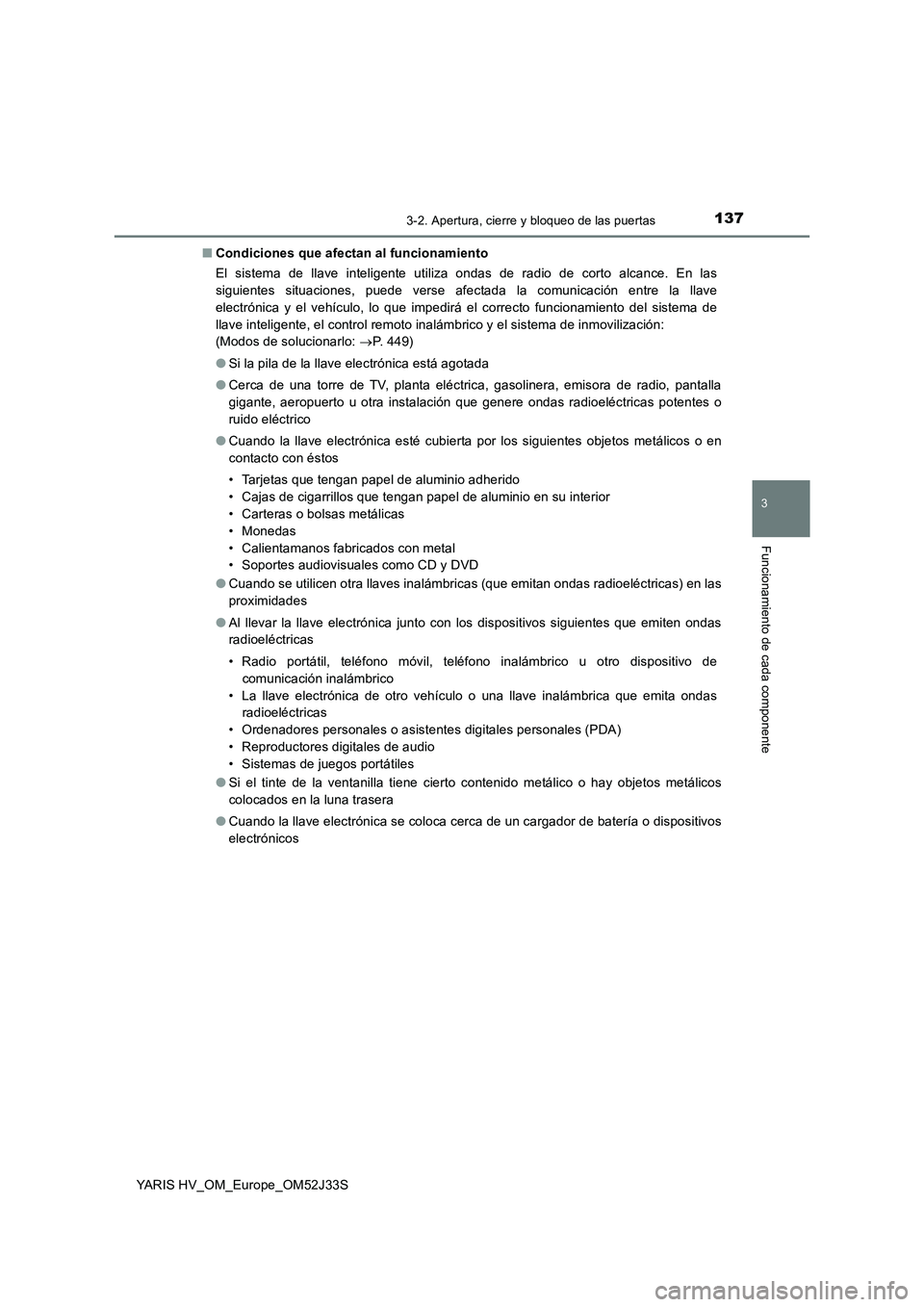

■ Condiciones que afectan al funcionamiento
El sistema de llave inteligente utiliza ondas de radio de corto alcance. En las
siguientes situaciones, puede verse afectada la comunicación entre la llave
electrónica y el vehículo, lo que impedirá el correcto funcionamiento del sistema de
llave inteligente, el control remoto inalámbrico y el sistema de inmovilización:
(Modos de solucionarlo: P. 4 4 9 )
● Si la pila de la llave electrónica está agotada
● Cerca de una torre de TV, planta eléctrica, gasolinera, emisora de radio, pantalla
gigante, aeropuerto u otra instalación que genere ondas radioeléctricas potentes o
ruido eléctrico
● Cuando la llave electrónica esté cubierta por los siguientes objetos metálicos o en
contacto con éstos
• Tarjetas que tengan papel de aluminio adherido
• Cajas de cigarrillos que tengan papel de aluminio en su interior
• Carteras o bolsas metálicas
• Monedas
• Calientamanos fabricados con metal
• Soportes audiovisuales como CD y DVD
● Cuando se utilicen otra llaves inalámbricas (que emitan ondas radioeléctricas) en las
proximidades
● Al llevar la llave electrónica junto con los dispositivos siguientes que emiten ondas
radioeléctricas
• Radio portátil, teléfono móvil, teléfono inalámbrico u otro dispositivo de
comunicación inalámbrico
• La llave electrónica de otro vehículo o una llave inalámbrica que emita ondas
radioeléctricas
• Ordenadores personales o asistentes digitales personales (PDA)
• Reproductores digitales de audio
• Sistemas de juegos portátiles
● Si el tinte de la ventanilla tiene cierto contenido metálico o hay objetos metálicos
colocados en la luna trasera
● Cuando la llave electrónica se coloca cerca de un cargador de batería o dispositivos
electrónicos

1383-2. Apertura, cierre y bloqueo de las puertas
YARIS HV_OM_Europe_OM52J33S

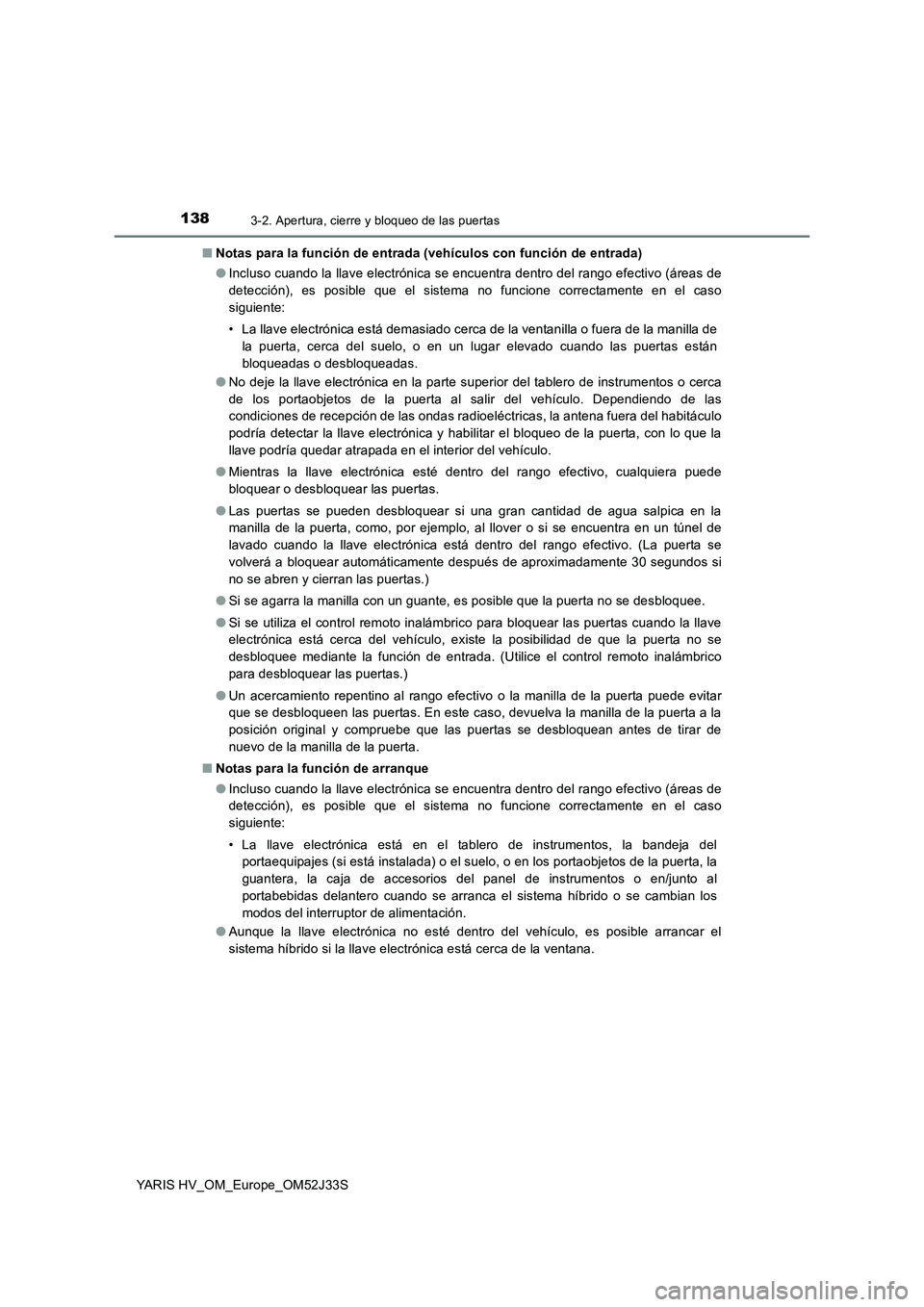

■ Notas para la función de entrada (vehículos con función de entrada)
● Incluso cuando la llave electrónica se encuentra dentro del rango efectivo (áreas de
detección), es posible que el sistema no funcione correctamente en el caso
siguiente:
• La llave electrónica está demasiado cerca de la ventanilla o fuera de la manilla de
la puerta, cerca del suelo, o en un lugar elevado cuando las puertas están
bloqueadas o desbloqueadas.
● No deje la llave electrónica en la parte superior del tablero de instrumentos o cerca
de los portaobjetos de la puerta al salir del vehículo. Dependiendo de las
condiciones de recepción de las ondas radioeléctricas, la antena fuera del habitáculo
podría detectar la llave electrónica y habilitar el bloqueo de la puerta, con lo que la
llave podría quedar atrapada en el interior del vehículo.
● Mientras la llave electrónica esté dentro del rango efectivo, cualquiera puede
bloquear o desbloquear las puertas.
● Las puertas se pueden desbloquear si una gran cantidad de agua salpica en la
manilla de la puerta, como, por ejemplo, al llover o si se encuentra en un túnel de
lavado cuando la llave electrónica está dentro del rango efectivo. (La puerta se
volverá a bloquear automáticamente después de aproximadamente 30 segundos si
no se abren y cierran las puertas.)
● Si se agarra la manilla con un guante, es posible que la puerta no se desbloquee.
● Si se utiliza el control remoto inalámbrico para bloquear las puertas cuando la llave
electrónica está cerca del vehículo, existe la posibilidad de que la puerta no se
desbloquee mediante la función de entrada. (Utilice el control remoto inalámbrico
para desbloquear las puertas.)
● Un acercamiento repentino al rango efectivo o la manilla de la puerta puede evitar
que se desbloqueen las puertas. En este caso, devuelva la manilla de la puerta a la
posición original y compruebe que las puertas se desbloquean antes de tirar de
nuevo de la manilla de la puerta.
■ Notas para la función de arranque
● Incluso cuando la llave electrónica se encuentra dentro del rango efectivo (áreas de
detección), es posible que el sistema no funcione correctamente en el caso
siguiente:
• La llave electrónica está en el tablero de instrumentos, la bandeja del
portaequipajes (si está instalada) o el suelo, o en los portaobjetos de la puerta, la
guantera, la caja de accesorios del panel de instrumentos o en/junto al
portabebidas delantero cuando se arranca el sistema híbrido o se cambian los
modos del interruptor de alimentación.
● Aunque la llave electrónica no esté dentro del vehículo, es posible arrancar el
sistema híbrido si la llave electrónica está cerca de la ventana.

1393-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de cada componente
YARIS HV_OM_Europe_OM52J33S

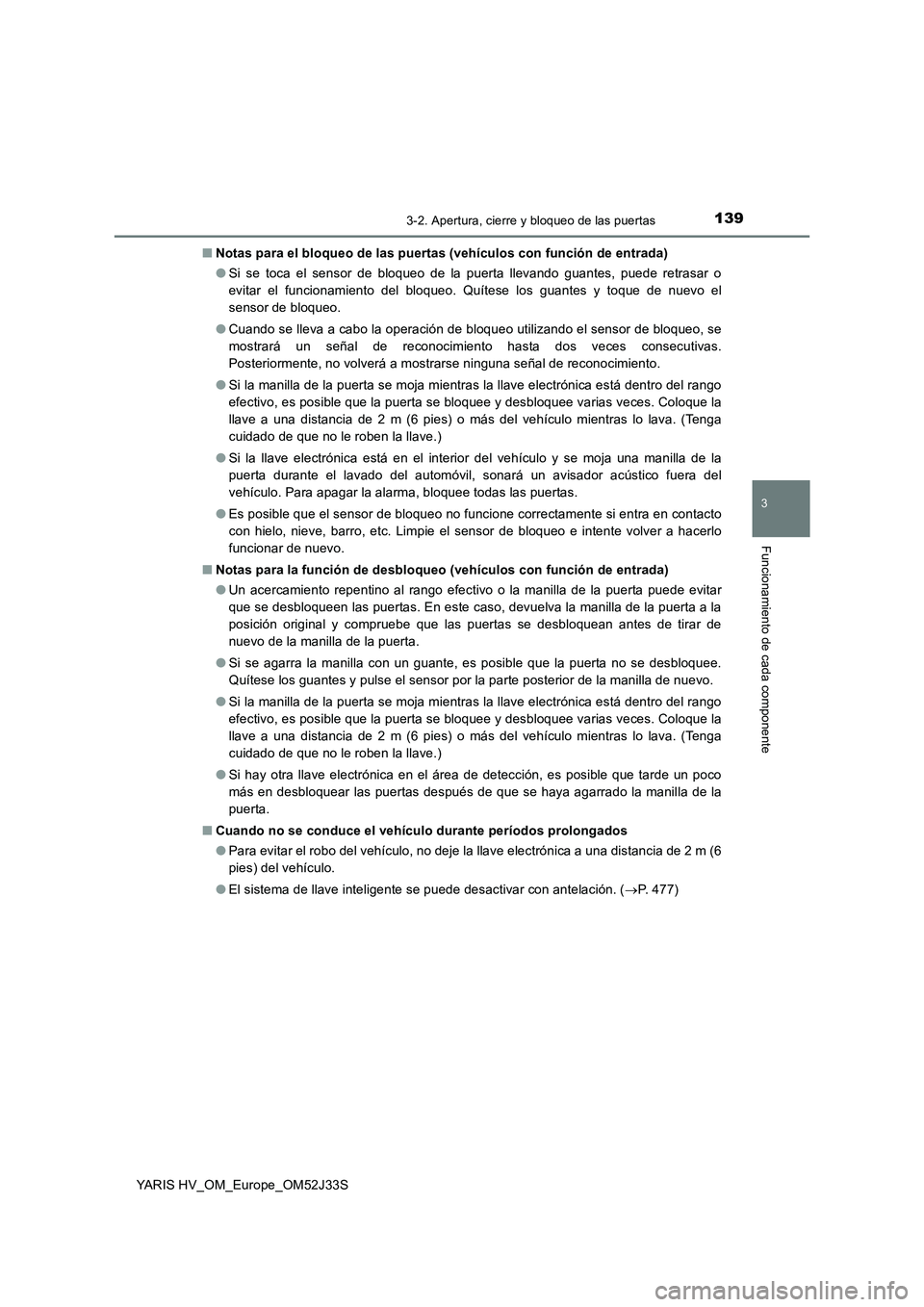

■ Notas para el bloqueo de las puertas (vehículos con función de entrada)
● Si se toca el sensor de bloqueo de la puerta llevando guantes, puede retrasar o
evitar el funcionamiento del bloqueo. Quítese los guantes y toque de nuevo el
sensor de bloqueo.
● Cuando se lleva a cabo la operación de bloqueo utilizando el sensor de bloqueo, se
mostrará un señal de reconocimiento hasta dos veces consecutivas.
Posteriormente, no volverá a mostrarse ninguna señal de reconocimiento.
● Si la manilla de la puerta se moja mientras la llave electrónica está dentro del rango
efectivo, es posible que la puerta se bloquee y desbloquee varias veces. Coloque la
llave a una distancia de 2 m (6 pies) o más del vehículo mientras lo lava. (Tenga
cuidado de que no le roben la llave.)
● Si la llave electrónica está en el interior del vehículo y se moja una manilla de la
puerta durante el lavado del automóvil, sonará un avisador acústico fuera del
vehículo. Para apagar la alarma, bloquee todas las puertas.
● Es posible que el sensor de bloqueo no funcione correctamente si entra en contacto
con hielo, nieve, barro, etc. Limpie el sensor de bloqueo e intente volver a hacerlo
funcionar de nuevo.
■ Notas para la función de desbloqueo (vehículos con función de entrada)
● Un acercamiento repentino al rango efectivo o la manilla de la puerta puede evitar
que se desbloqueen las puertas. En este caso, devuelva la manilla de la puerta a la
posición original y compruebe que las puertas se desbloquean antes de tirar de
nuevo de la manilla de la puerta.
● Si se agarra la manilla con un guante, es posible que la puerta no se desbloquee.
Quítese los guantes y pulse el sensor por la parte posterior de la manilla de nuevo.
● Si la manilla de la puerta se moja mientras la llave electrónica está dentro del rango
efectivo, es posible que la puerta se bloquee y desbloquee varias veces. Coloque la
llave a una distancia de 2 m (6 pies) o más del vehículo mientras lo lava. (Tenga
cuidado de que no le roben la llave.)
● Si hay otra llave electrónica en el área de detección, es posible que tarde un poco
más en desbloquear las puertas después de que se haya agarrado la manilla de la
puerta.
■ Cuando no se conduce el vehículo durante períodos prolongados
● Para evitar el robo del vehículo, no deje la llave electrónica a una distancia de 2 m (6
pies) del vehículo.
● El sistema de llave inteligente se puede desactivar con antelación. (P. 477)

1403-2. Apertura, cierre y bloqueo de las puertas
YARIS HV_OM_Europe_OM52J33S

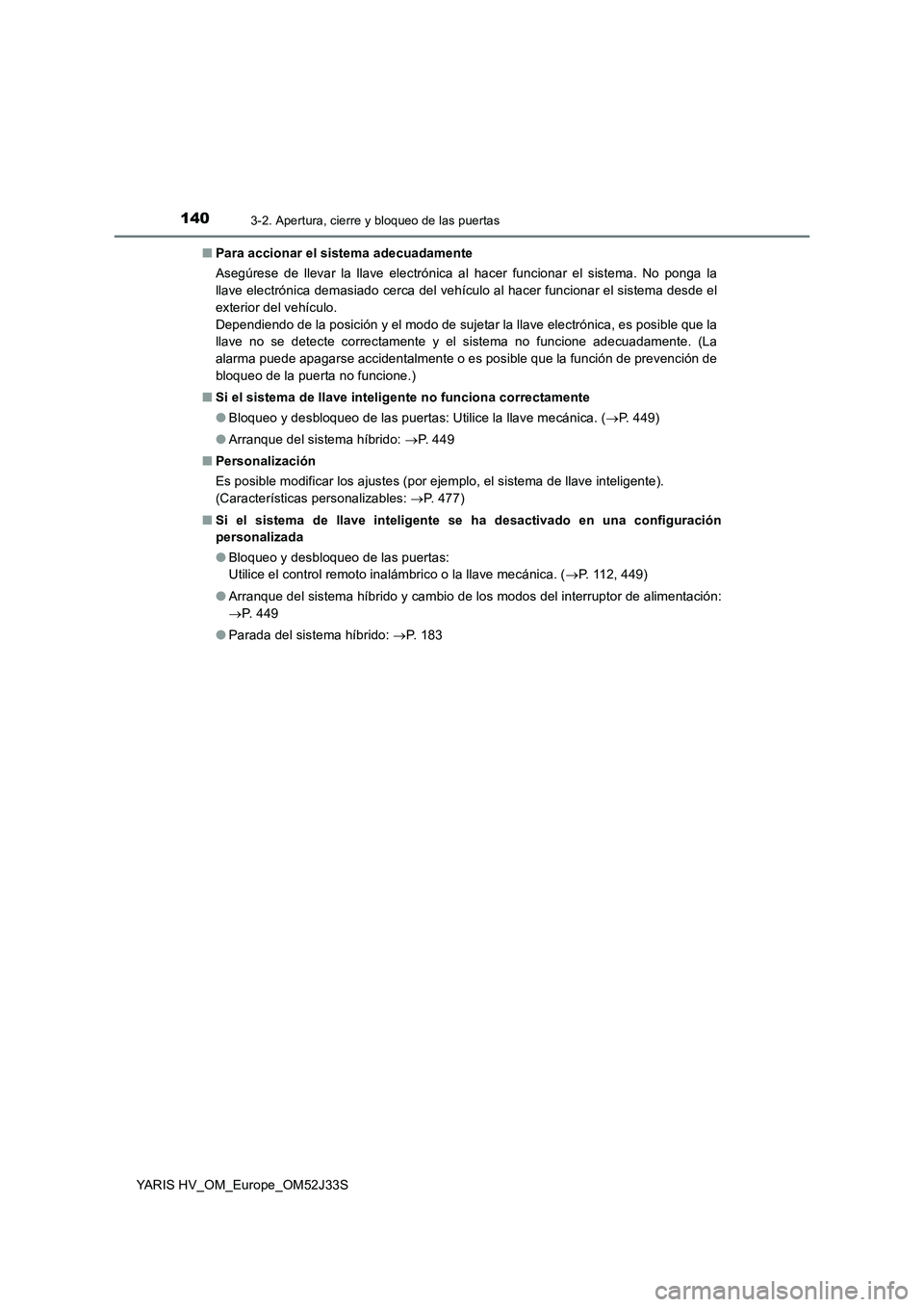

■ Para accionar el sistema adecuadamente
Asegúrese de llevar la llave electrónica al hacer funcionar el sistema. No ponga la
llave electrónica demasiado cerca del vehículo al hacer funcionar el sistema desde el
exterior del vehículo.
Dependiendo de la posición y el modo de sujetar la llave electrónica, es posible que la
llave no se detecte correctamente y el sistema no funcione adecuadamente. (La
alarma puede apagarse accidentalmente o es posible que la función de prevención de
bloqueo de la puerta no funcione.)
■ Si el sistema de llave inteligente no funciona correctamente
● Bloqueo y desbloqueo de las puertas: Utilice la llave mecánica. (P. 449)
● Arranque del sistema híbrido: P. 4 4 9
■ Personalización
Es posible modificar los ajustes (por ejemplo, el sistema de llave inteligente).
(Características personalizables: P. 477)
■ Si el sistema de llave inteligente se ha desactivado en una configuración
personalizada
● Bloqueo y desbloqueo de las puertas:
Utilice el control remoto inalámbrico o la llave mecánica. ( P. 112, 449)
● Arranque del sistema híbrido y cambio de los modos del interruptor de alimentación:
 P. 4 4 9
● Parada del sistema híbrido: P. 1 8 3
