TOYOTA YARIS HYBRID 2017 Manual del propietario (in Spanish)

4018-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S

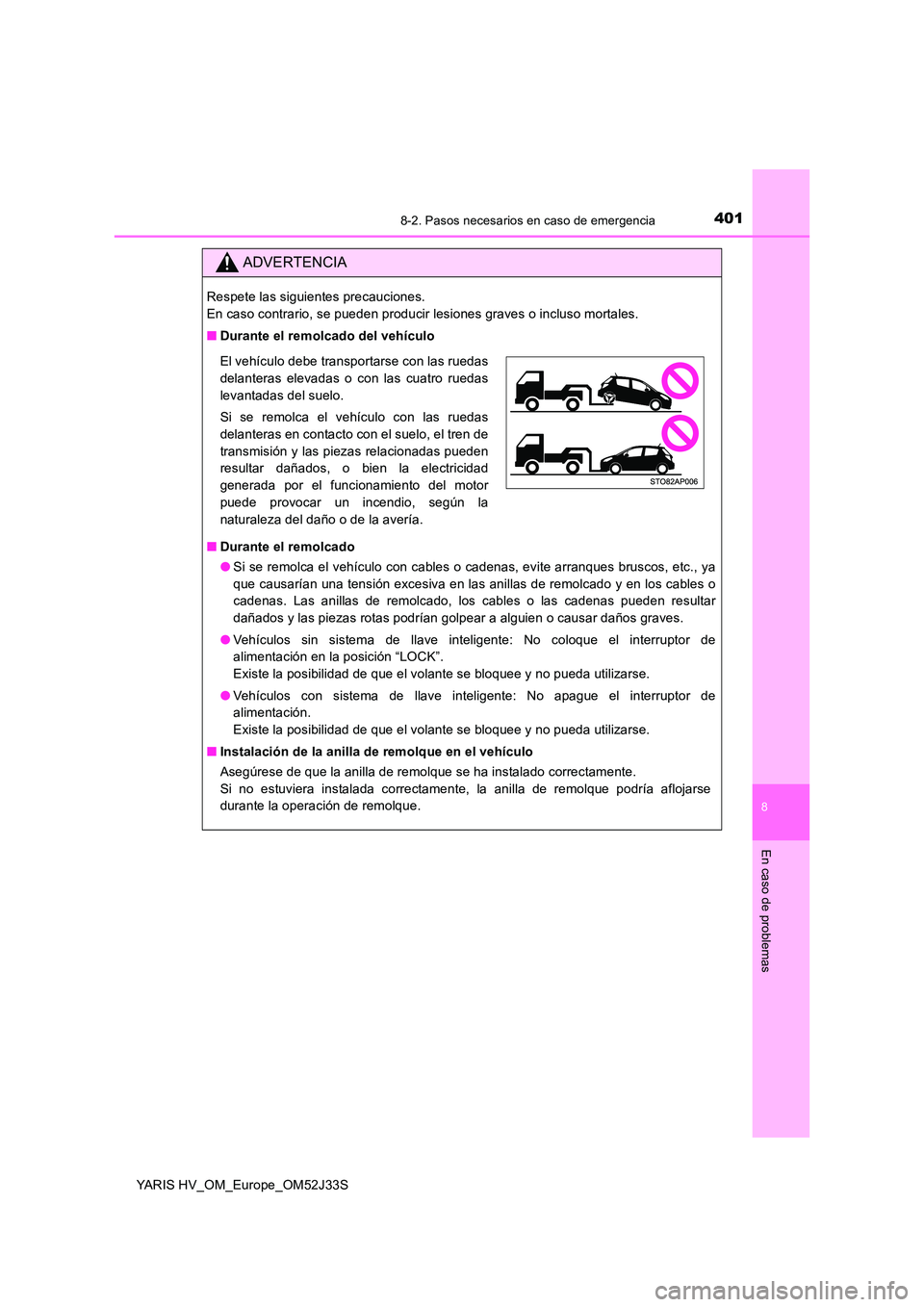

ADVERTENCIA
Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves o incluso mortales.
■ Durante el remolcado del vehículo
■ Durante el remolcado
● Si se remolca el vehículo con cables o cadenas, evite arranques bruscos, etc., ya
que causarían una tensión excesiva en las anillas de remolcado y en los cables o
cadenas. Las anillas de remolcado, los cables o las cadenas pueden resultar
dañados y las piezas rotas podrían golpear a alguien o causar daños graves.
● Vehículos sin sistema de llave inteligente: No coloque el interruptor de
alimentación en la posición “LOCK”.
Existe la posibilidad de que el volante se bloquee y no pueda utilizarse.
● Vehículos con sistema de llave inteligente: No apague el interruptor de
alimentación.
Existe la posibilidad de que el volante se bloquee y no pueda utilizarse.
■ Instalación de la anilla de remolque en el vehículo
Asegúrese de que la anilla de remolque se ha instalado correctamente.
Si no estuviera instalada correctamente, la anilla de remolque podría aflojarse
durante la operación de remolque.
El vehículo debe transportarse con las ruedas
delanteras elevadas o con las cuatro ruedas
levantadas del suelo.
Si se remolca el vehículo con las ruedas
delanteras en contacto con el suelo, el tren de
transmisión y las piezas relacionadas pueden
resultar dañados, o bien la electricidad
generada por el funcionamiento del motor
puede provocar un incendio, según la
naturaleza del daño o de la avería.

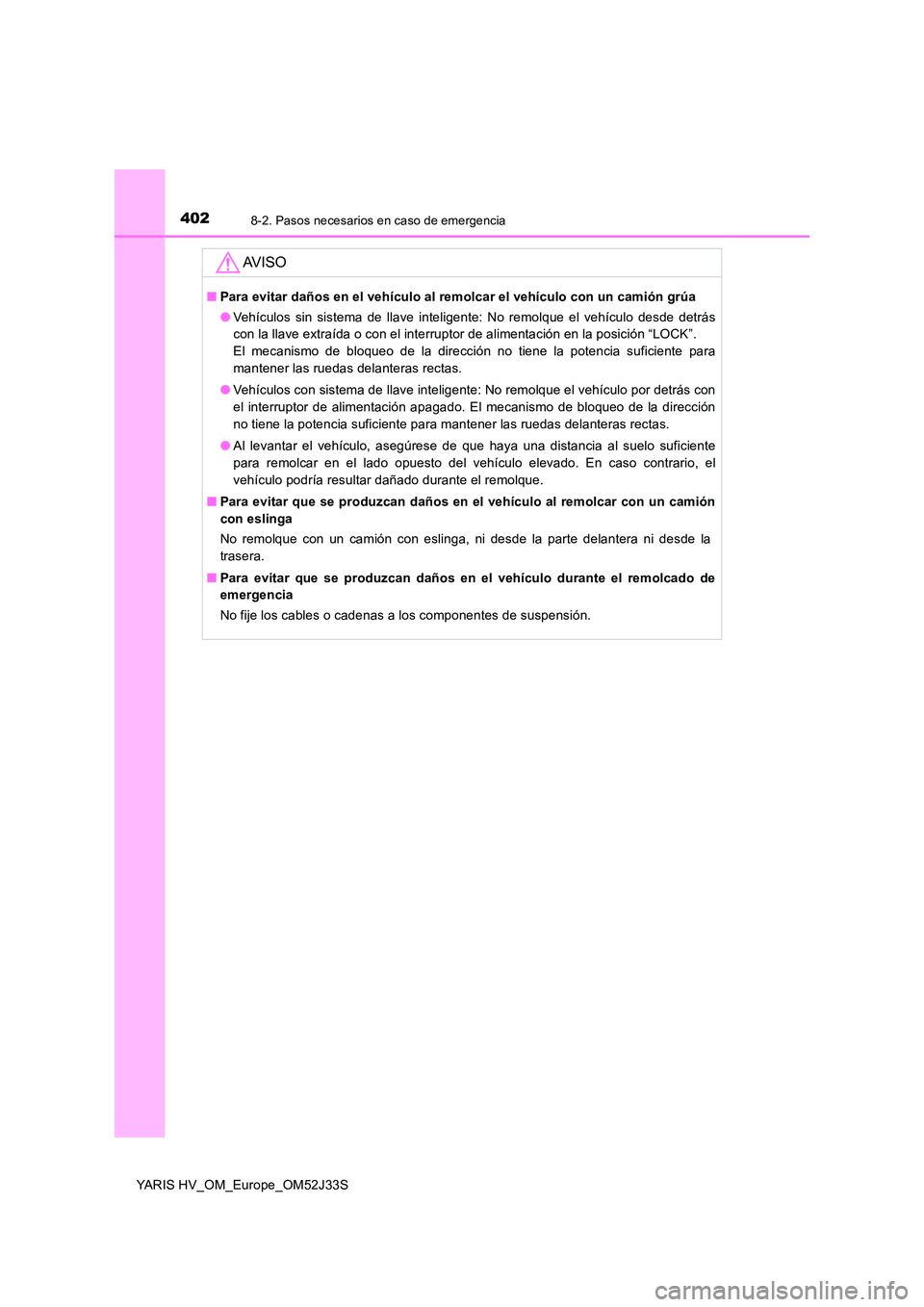

4028-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S
AV I S O
■Para evitar daños en el vehículo al remolcar el vehículo con un camión grúa
● Vehículos sin sistema de llave inteligente: No remolque el vehículo desde detrás
con la llave extraída o con el interruptor de alimentación en la posición “LOCK”.
El mecanismo de bloqueo de la dirección no tiene la potencia suficiente para
mantener las ruedas delanteras rectas.
● Vehículos con sistema de llave inteligente: No remolque el vehículo por detrás con
el interruptor de alimentación apagado. El mecanismo de bloqueo de la dirección
no tiene la potencia suficiente para mantener las ruedas delanteras rectas.
● Al levantar el vehículo, asegúrese de que haya una distancia al suelo suficiente
para remolcar en el lado opuesto del vehículo elevado. En caso contrario, el
vehículo podría resultar dañado durante el remolque.
■ Para evitar que se produzcan daños en el vehículo al remolcar con un camión
con eslinga
No remolque con un camión con eslinga, ni desde la parte delantera ni desde la
trasera.
■ Para evitar que se produzcan daños en el vehículo durante el remolcado de
emergencia
No fije los cables o cadenas a los componentes de suspensión.

4038-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S

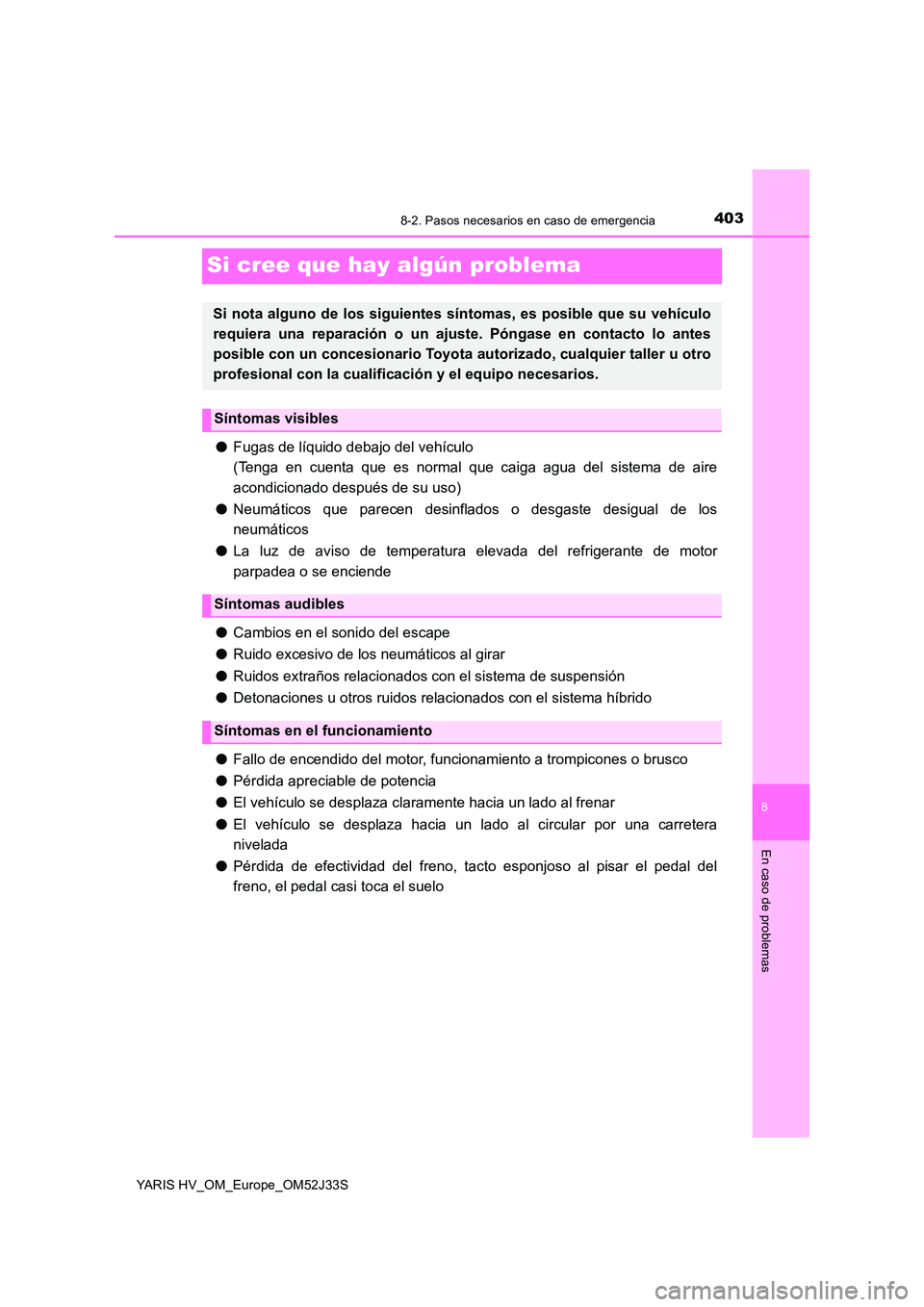

Si cree que hay algún problema
●Fugas de líquido debajo del vehículo
(Tenga en cuenta que es normal que caiga agua del sistema de aire
acondicionado después de su uso)
● Neumáticos que parecen desinflados o desgaste desigual de los
neumáticos
● La luz de aviso de temperatura elevada del refrigerante de motor
parpadea o se enciende
● Cambios en el sonido del escape
● Ruido excesivo de los neumáticos al girar
● Ruidos extraños relacionados con el sistema de suspensión
● Detonaciones u otros ruidos relacionados con el sistema híbrido
● Fallo de encendido del motor, funcionamiento a trompicones o brusco
● Pérdida apreciable de potencia
● El vehículo se desplaza claramente hacia un lado al frenar
● El vehículo se desplaza hacia un lado al circular por una carretera
nivelada
● Pérdida de efectividad del freno, tacto esponjoso al pisar el pedal del
freno, el pedal casi toca el suelo
Si nota alguno de los siguientes síntomas, es posible que su vehículo
requiera una reparación o un ajuste. Póngase en contacto lo antes
posible con un concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
Síntomas visibles
Síntomas audibles
Síntomas en el funcionamiento

4048-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S

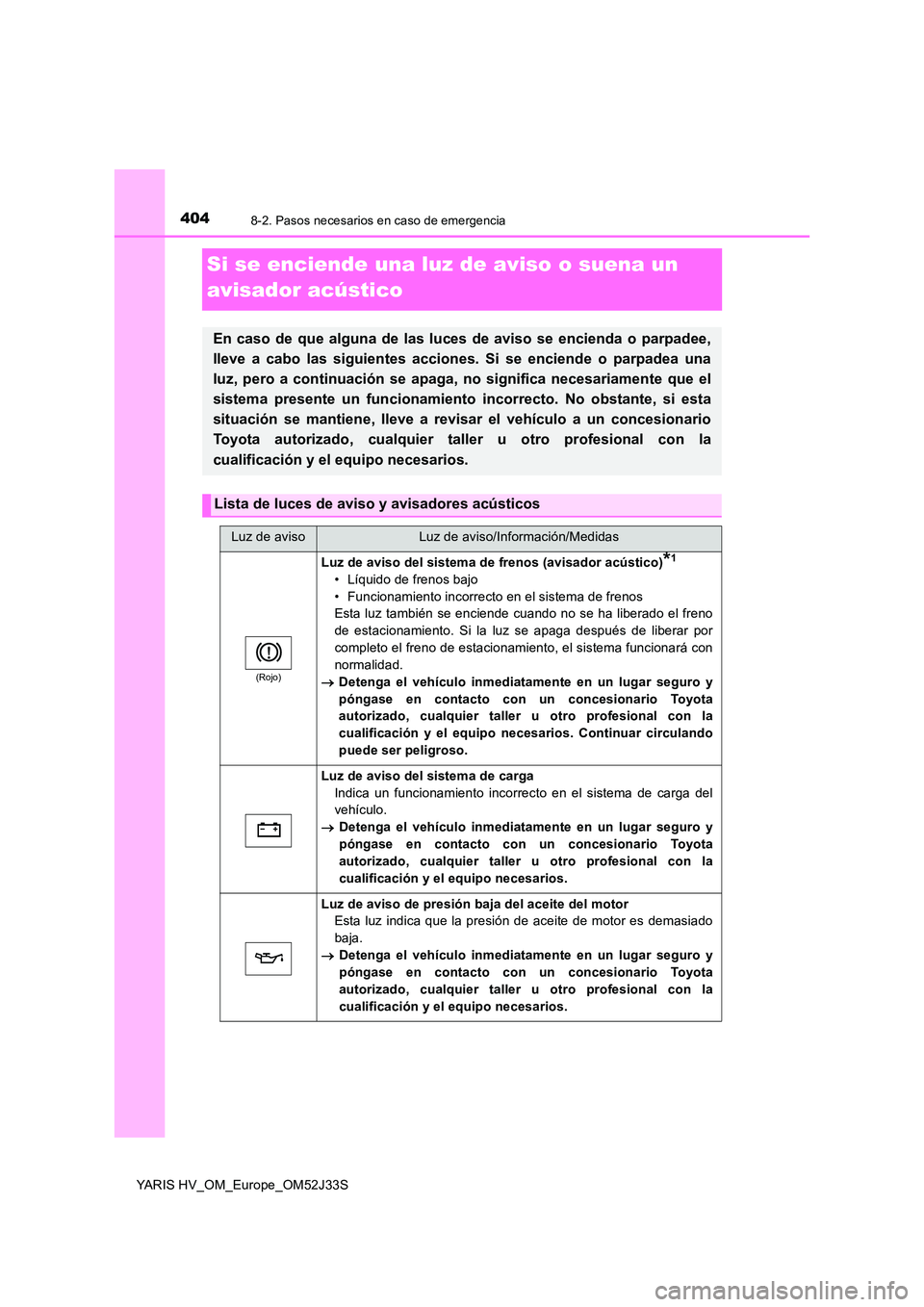

Si se enciende una luz de aviso o suena un
avisador acústico
En caso de que alguna de las luces de aviso se encienda o parpadee,
lleve a cabo las siguientes acciones. Si se enciende o parpadea una
luz, pero a continuación se apaga, no significa necesariamente que el
sistema presente un funcionamiento incorrecto. No obstante, si esta
situación se mantiene, lleve a revisar el vehículo a un concesionario
Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
Lista de luces de aviso y avisadores acústicos
Luz de avisoLuz de aviso/Información/Medidas
(Rojo)
Luz de aviso del sistema de frenos (avisador acústico)*1
• Líquido de frenos bajo
• Funcionamiento incorrecto en el sistema de frenos
Esta luz también se enciende cuando no se ha liberado el freno
de estacionamiento. Si la luz se apaga después de liberar por
completo el freno de estacionamiento, el sistema funcionará con
normalidad.
 Detenga el vehículo inmediatamente en un lugar seguro y
póngase en contacto con un concesionario Toyota
autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios. Continuar circulando
puede ser peligroso.
Luz de aviso del sistema de carga
Indica un funcionamiento incorrecto en el sistema de carga del
vehículo.
 Detenga el vehículo inmediatamente en un lugar seguro y
póngase en contacto con un concesionario Toyota
autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
Luz de aviso de presión baja del aceite del motor
Esta luz indica que la presión de aceite de motor es demasiado
baja.
 Detenga el vehículo inmediatamente en un lugar seguro y
póngase en contacto con un concesionario Toyota
autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.

4058-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S

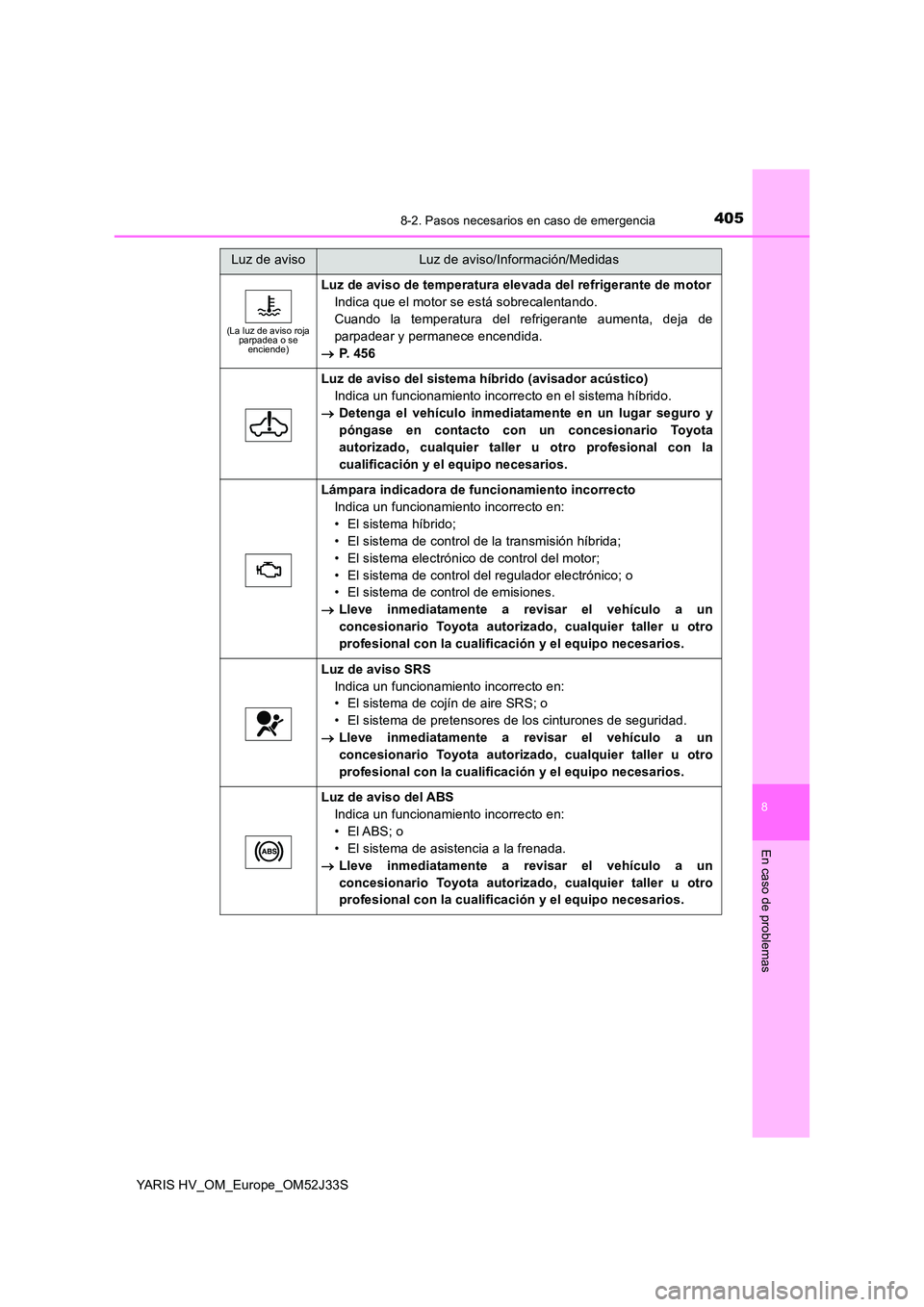

(La luz de aviso roja parpadea o se enciende)
Luz de aviso de temperatura elevada del refrigerante de motor
Indica que el motor se está sobrecalentando.
Cuando la temperatura del refrigerante aumenta, deja de
parpadear y permanece encendida.
 P. 4 5 6
Luz de aviso del sistema híbrido (avisador acústico)
Indica un funcionamiento incorrecto en el sistema híbrido.
 Detenga el vehículo inmediatamente en un lugar seguro y
póngase en contacto con un concesionario Toyota
autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
Lámpara indicadora de funcionamiento incorrecto
Indica un funcionamiento incorrecto en:
• El sistema híbrido;
• El sistema de control de la transmisión híbrida;
• El sistema electrónico de control del motor;
• El sistema de control del regulador electrónico; o
• El sistema de control de emisiones.
 Lleve inmediatamente a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
Luz de aviso SRS
Indica un funcionamiento incorrecto en:
• El sistema de cojín de aire SRS; o
• El sistema de pretensores de los cinturones de seguridad.
 Lleve inmediatamente a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
Luz de aviso del ABS
Indica un funcionamiento incorrecto en:
• El ABS; o
• El sistema de asistencia a la frenada.
 Lleve inmediatamente a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
Luz de avisoLuz de aviso/Información/Medidas

4068-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S

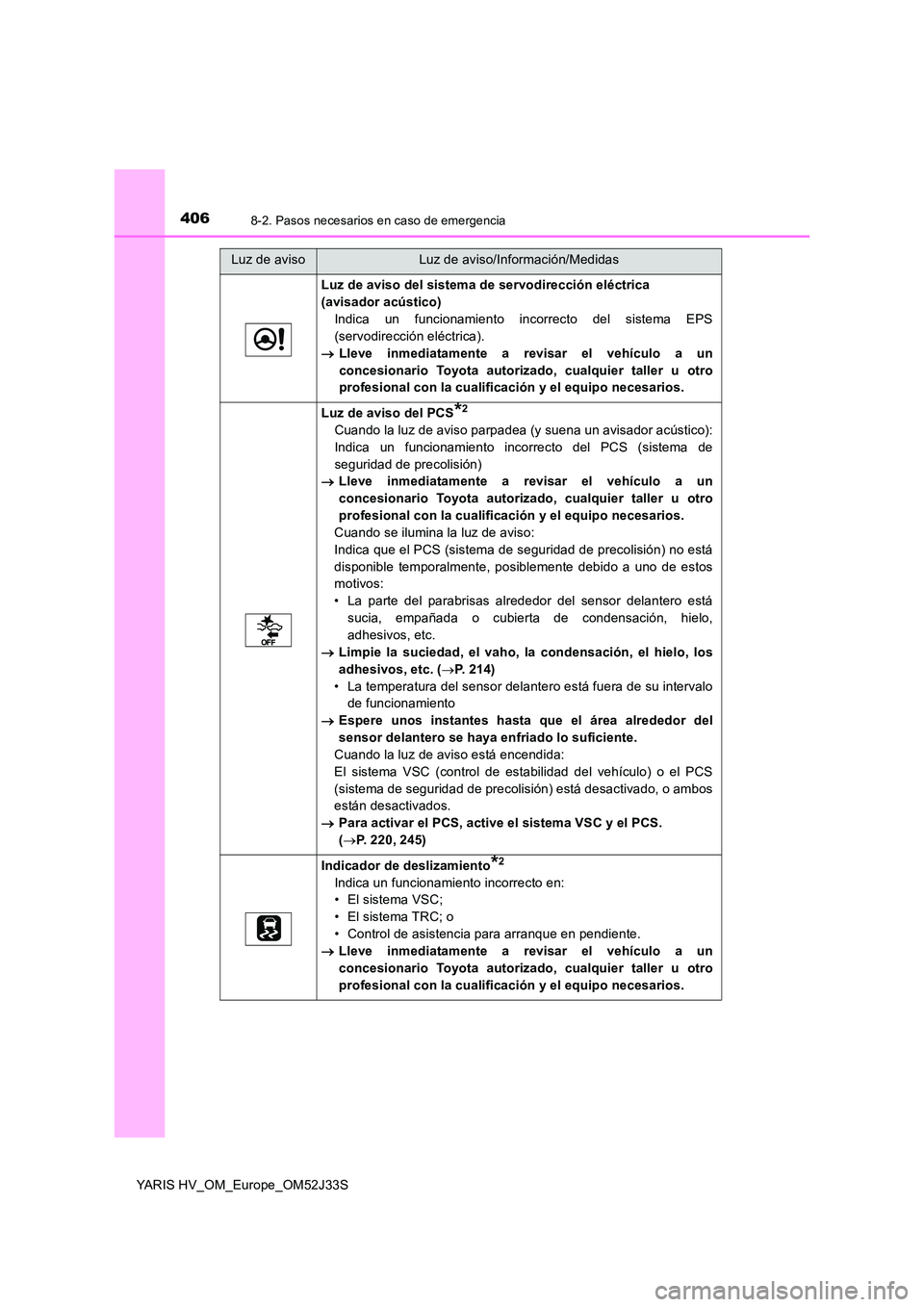

Luz de aviso del sistema de servodirección eléctrica
(avisador acústico)
Indica un funcionamiento incorrecto del sistema EPS
(servodirección eléctrica).
 Lleve inmediatamente a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
Luz de aviso del PCS*2
Cuando la luz de aviso parpadea (y suena un avisador acústico):
Indica un funcionamiento incorrecto del PCS (sistema de
seguridad de precolisión)
 Lleve inmediatamente a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
Cuando se ilumina la luz de aviso:
Indica que el PCS (sistema de seguridad de precolisión) no está
disponible temporalmente, posiblemente debido a uno de estos
motivos:
• La parte del parabrisas alrededor del sensor delantero está
sucia, empañada o cubierta de condensación, hielo,
adhesivos, etc.
 Limpie la suciedad, el vaho, la condensación, el hielo, los
adhesivos, etc. ( P. 2 1 4 )
• La temperatura del sensor delantero está fuera de su intervalo
de funcionamiento
 Espere unos instantes hasta que el área alrededor del
sensor delantero se haya enfriado lo suficiente.
Cuando la luz de aviso está encendida:
El sistema VSC (control de estabilidad del vehículo) o el PCS
(sistema de seguridad de precolisión) está desactivado, o ambos
están desactivados.
 Para activar el PCS, active el sistema VSC y el PCS.
( P. 220, 245)
Indicador de deslizamiento*2
Indica un funcionamiento incorrecto en:
• El sistema VSC;
• El sistema TRC; o
• Control de asistencia para arranque en pendiente.
 Lleve inmediatamente a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
Luz de avisoLuz de aviso/Información/Medidas

4078-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S

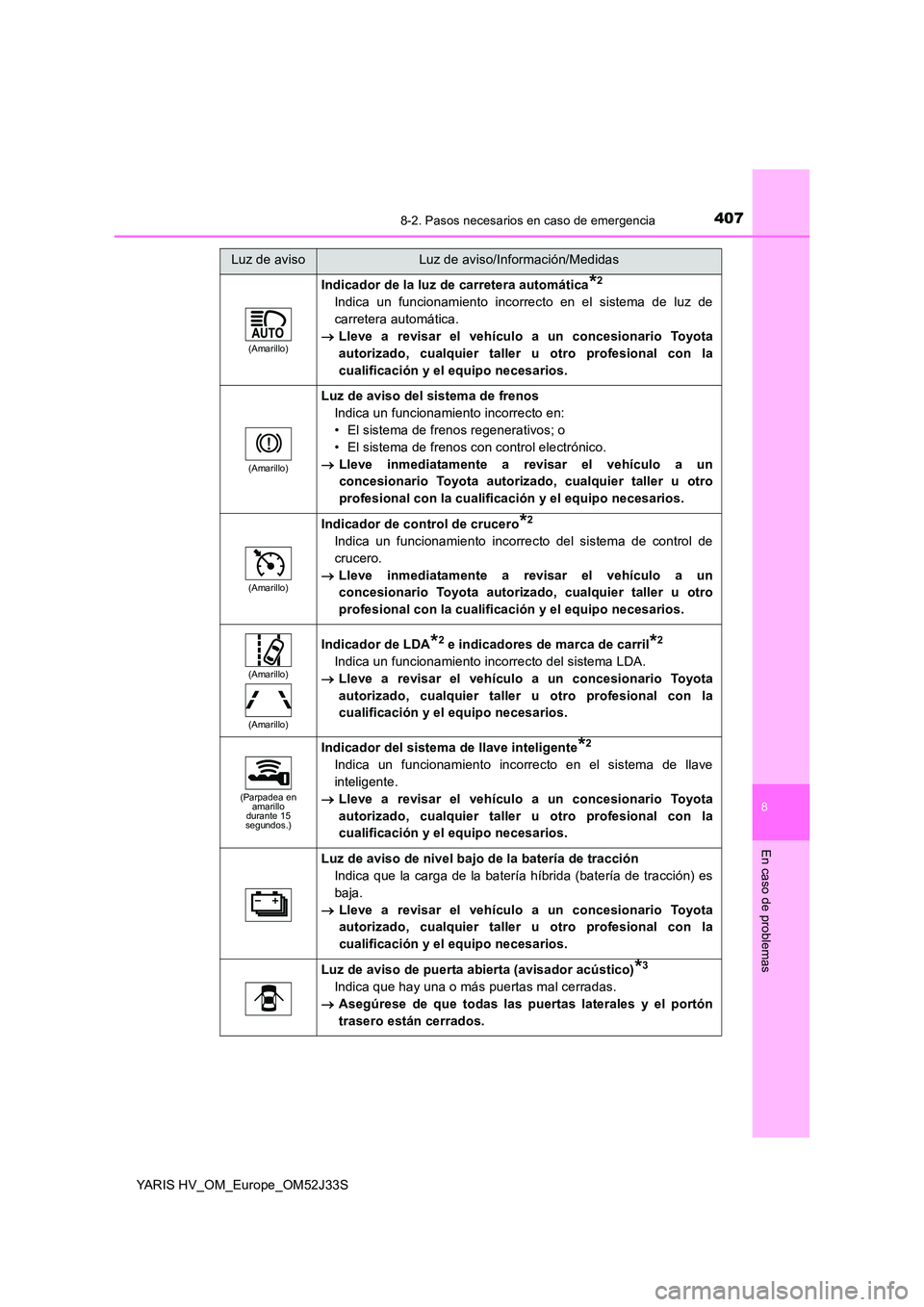

(Amarillo)
Indicador de la luz de carretera automática*2
Indica un funcionamiento incorrecto en el sistema de luz de
carretera automática.
 Lleve a revisar el vehículo a un concesionario Toyota
autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
(Amarillo)
Luz de aviso del sistema de frenos
Indica un funcionamiento incorrecto en:
• El sistema de frenos regenerativos; o
• El sistema de frenos con control electrónico.
 Lleve inmediatamente a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
(Amarillo)
Indicador de control de crucero*2
Indica un funcionamiento incorrecto del sistema de control de
crucero.
 Lleve inmediatamente a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
(Amarillo)
(Amarillo)
Indicador de LDA*2 e indicadores de marca de carril*2
Indica un funcionamiento incorrecto del sistema LDA.
 Lleve a revisar el vehículo a un concesionario Toyota
autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
(Parpadea en amarillo durante 15 segundos.)
Indicador del sistema de llave inteligente*2
Indica un funcionamiento incorrecto en el sistema de llave
inteligente.
 Lleve a revisar el vehículo a un concesionario Toyota
autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
Luz de aviso de nivel bajo de la batería de tracción
Indica que la carga de la batería híbrida (batería de tracción) es
baja.
 Lleve a revisar el vehículo a un concesionario Toyota
autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
Luz de aviso de puerta abierta (avisador acústico)*3
Indica que hay una o más puertas mal cerradas.
 Asegúrese de que todas las puertas laterales y el portón
trasero están cerrados.
Luz de avisoLuz de aviso/Información/Medidas

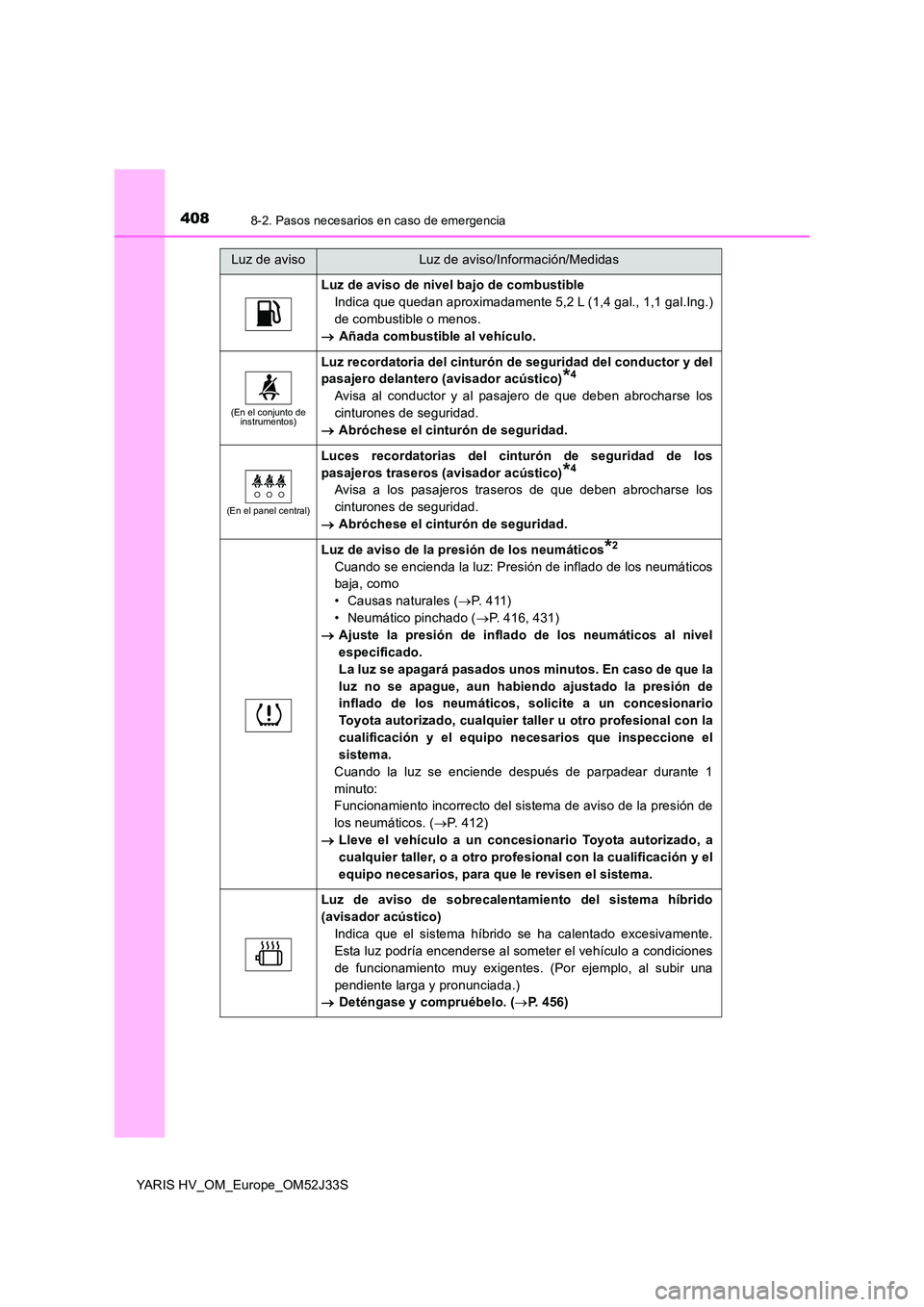

4088-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S
Luz de aviso de nivel bajo de combustible
Indica que quedan aproximadamente 5,2 L (1,4 gal., 1,1 gal.Ing.)
de combustible o menos.
 Añada combustible al vehículo.
(En el conjunto de instrumentos)
Luz recordatoria del cinturón de seguridad del conductor y del
pasajero delantero (avisador acústico)*4
Avisa al conductor y al pasajero de que deben abrocharse los
cinturones de seguridad.
 Abróchese el cinturón de seguridad.
(En el panel central)
Luces recordatorias del cinturón de seguridad de los
pasajeros traseros (avisador acústico)*4
Avisa a los pasajeros traseros de que deben abrocharse los
cinturones de seguridad.
 Abróchese el cinturón de seguridad.
Luz de aviso de la presión de los neumáticos*2
Cuando se encienda la luz: Presión de inflado de los neumáticos
baja, como
• Causas naturales ( P. 4 1 1 )
• Neumático pinchado ( P. 416, 431)
 Ajuste la presión de inflado de los neumáticos al nivel
especificado.
La luz se apagará pasados unos minutos. En caso de que la
luz no se apague, aun habiendo ajustado la presión de
inflado de los neumáticos, solicite a un concesionario
Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios que inspeccione el
sistema.
Cuando la luz se enciende después de parpadear durante 1
minuto:
Funcionamiento incorrecto del sistema de aviso de la presión de
los neumáticos. ( P. 412)
 Lleve el vehículo a un concesionario Toyota autorizado, a
cualquier taller, o a otro profesional con la cualificación y el
equipo necesarios, para que le revisen el sistema.
Luz de aviso de sobrecalentamiento del sistema híbrido
(avisador acústico)
Indica que el sistema híbrido se ha calentado excesivamente.
Esta luz podría encenderse al someter el vehículo a condiciones
de funcionamiento muy exigentes. (Por ejemplo, al subir una
pendiente larga y pronunciada.)
 Deténgase y compruébelo. (P. 456)
Luz de avisoLuz de aviso/Información/Medidas

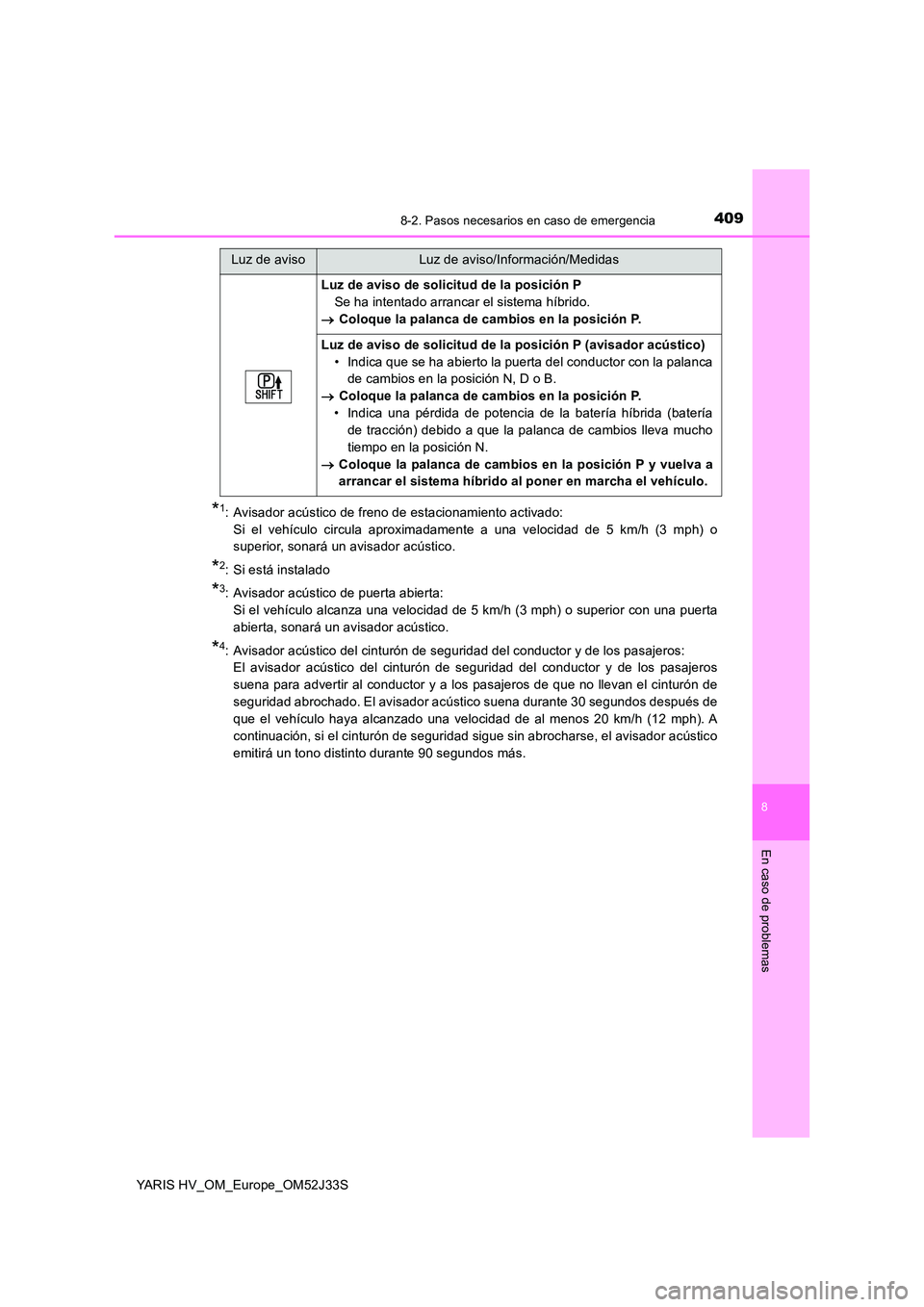

4098-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S
*1: Avisador acústico de freno de estacionamiento activado:
Si el vehículo circula aproximadamente a una velocidad de 5 km/h (3 mph) o
superior, sonará un avisador acústico.
*2: Si está instalado
*3: Avisador acústico de puerta abierta:
Si el vehículo alcanza una velocidad de 5 km/h (3 mph) o superior con una puerta
abierta, sonará un avisador acústico.
*4: Avisador acústico del cinturón de seguridad del conductor y de los pasajeros:
El avisador acústico del cinturón de seguridad del conductor y de los pasajeros
suena para advertir al conductor y a los pasajeros de que no llevan el cinturón de
seguridad abrochado. El avisador acústico suena durante 30 segundos después de
que el vehículo haya alcanzado una velocidad de al menos 20 km/h (12 mph). A
continuación, si el cinturón de seguridad sigue sin abrocharse, el avisador acústico
emitirá un tono distinto durante 90 segundos más.
Luz de aviso de solicitud de la posición P
Se ha intentado arrancar el sistema híbrido.
 Coloque la palanca de cambios en la posición P.
Luz de aviso de solicitud de la posición P (avisador acústico)
• Indica que se ha abierto la puerta del conductor con la palanca
de cambios en la posición N, D o B.
 Coloque la palanca de cambios en la posición P.
• Indica una pérdida de potencia de la batería híbrida (batería
de tracción) debido a que la palanca de cambios lleva mucho
tiempo en la posición N.
 Coloque la palanca de cambios en la posición P y vuelva a
arrancar el sistema híbrido al poner en marcha el vehículo.
Luz de avisoLuz de aviso/Información/Medidas

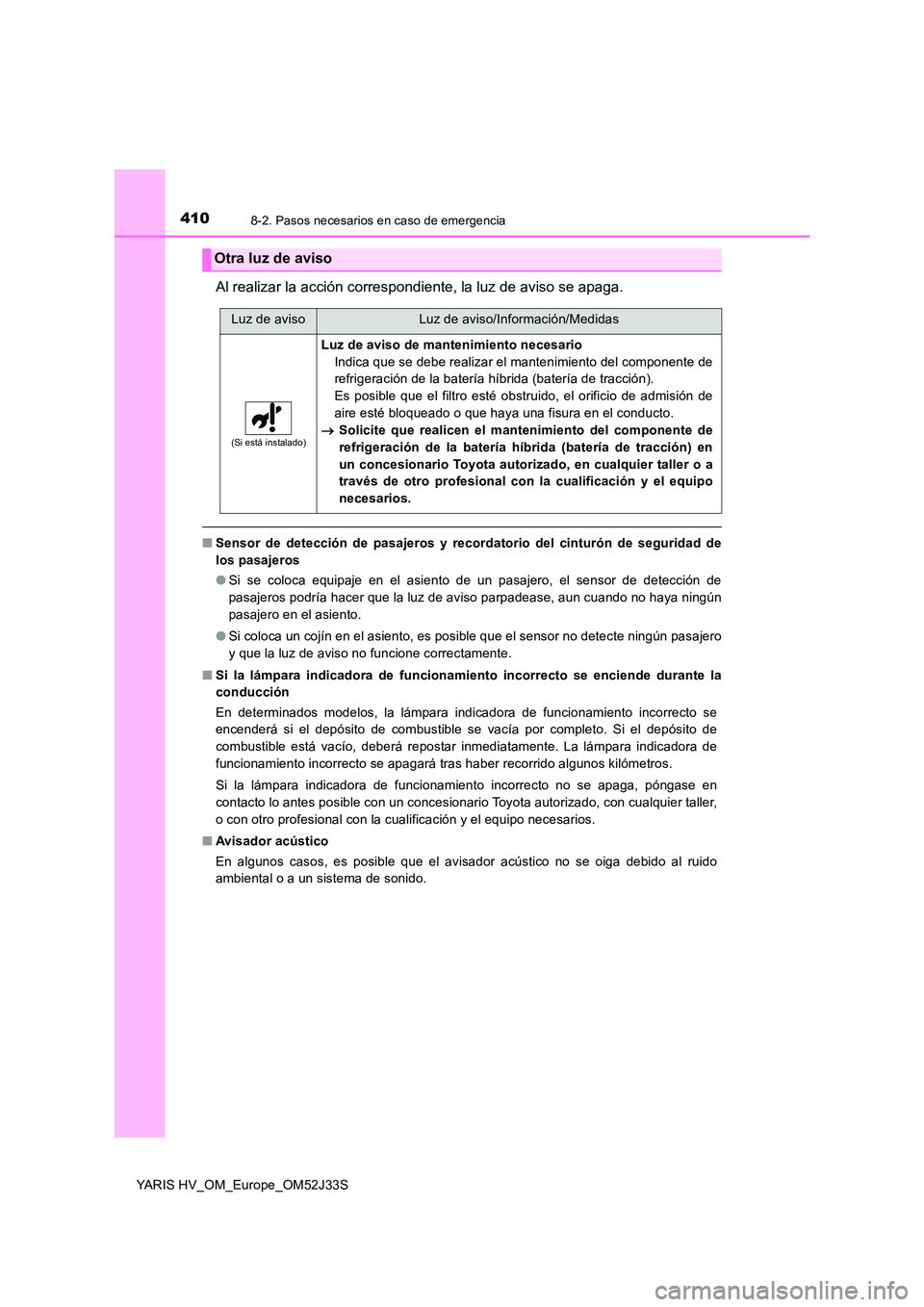

4108-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S
Al realizar la acción correspondiente, la luz de aviso se apaga.
■Sensor de detección de pasajeros y recordatorio del cinturón de seguridad de
los pasajeros
● Si se coloca equipaje en el asiento de un pasajero, el sensor de detección de
pasajeros podría hacer que la luz de aviso parpadease, aun cuando no haya ningún
pasajero en el asiento.
● Si coloca un cojín en el asiento, es posible que el sensor no detecte ningún pasajero
y que la luz de aviso no funcione correctamente.
■ Si la lámpara indicadora de funcionamiento incorrecto se enciende durante la
conducción
En determinados modelos, la lámpara indicadora de funcionamiento incorrecto se
encenderá si el depósito de combustible se vacía por completo. Si el depósito de
combustible está vacío, deberá repostar inmediatamente. La lámpara indicadora de
funcionamiento incorrecto se apagará tras haber recorrido algunos kilómetros.
Si la lámpara indicadora de funcionamiento incorrecto no se apaga, póngase en
contacto lo antes posible con un concesionario Toyota autorizado, con cualquier taller,
o con otro profesional con la cualificación y el equipo necesarios.
■ Avisador acústico
En algunos casos, es posible que el avisador acústico no se oiga debido al ruido
ambiental o a un sistema de sonido.
Otra luz de aviso
Luz de avisoLuz de aviso/Información/Medidas
(Si está instalado)
Luz de aviso de mantenimiento necesario
Indica que se debe realizar el mantenimiento del componente de
refrigeración de la batería híbrida (batería de tracción).
Es posible que el filtro esté obstruido, el orificio de admisión de
aire esté bloqueado o que haya una fisura en el conducto.
 Solicite que realicen el mantenimiento del componente de
refrigeración de la batería híbrida (batería de tracción) en
un concesionario Toyota autorizado, en cualquier taller o a
través de otro profesional con la cualificación y el equipo
necesarios.
