4118-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S

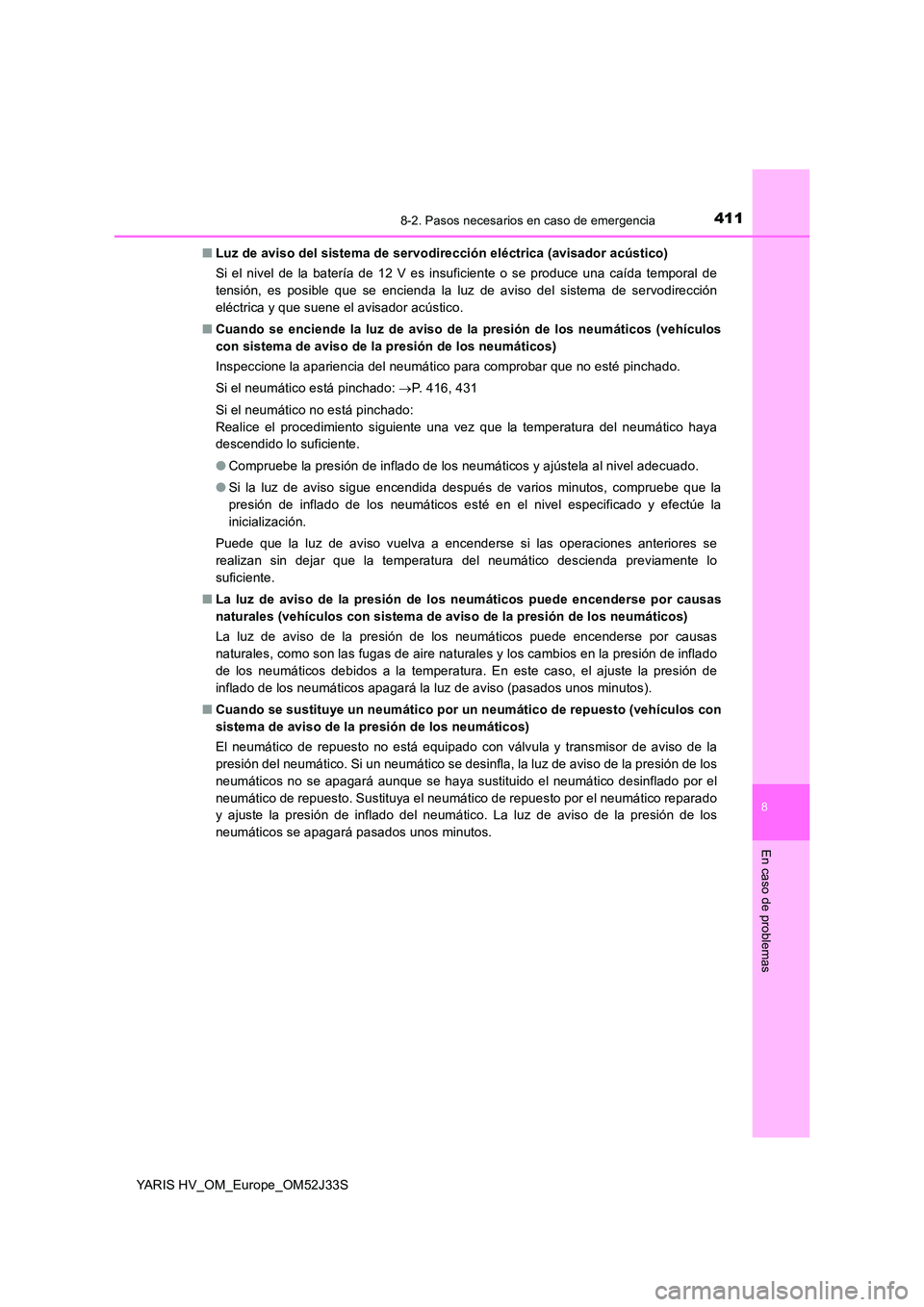

■ Luz de aviso del sistema de servodirección eléctrica (avisador acústico)
Si el nivel de la batería de 12 V es insuficiente o se produce una caída temporal de
tensión, es posible que se encienda la luz de aviso del sistema de servodirección
eléctrica y que suene el avisador acústico.
■ Cuando se enciende la luz de aviso de la presión de los neumáticos (vehículos
con sistema de aviso de la presión de los neumáticos)
Inspeccione la apariencia del neumático para comprobar que no esté pinchado.
Si el neumático está pinchado: P. 416, 431
Si el neumático no está pinchado:
Realice el procedimiento siguiente una vez que la temperatura del neumático haya
descendido lo suficiente.
● Compruebe la presión de inflado de los neumáticos y ajústela al nivel adecuado.
● Si la luz de aviso sigue encendida después de varios minutos, compruebe que la
presión de inflado de los neumáticos esté en el nivel especificado y efectúe la
inicialización.
Puede que la luz de aviso vuelva a encenderse si las operaciones anteriores se
realizan sin dejar que la temperatura del neumático descienda previamente lo
suficiente.
■ La luz de aviso de la presión de los neumáticos puede encenderse por causas
naturales (vehículos con sistema de aviso de la presión de los neumáticos)
La luz de aviso de la presión de los neumáticos puede encenderse por causas
naturales, como son las fugas de aire naturales y los cambios en la presión de inflado
de los neumáticos debidos a la temperatura. En este caso, el ajuste la presión de
inflado de los neumáticos apagará la luz de aviso (pasados unos minutos).
■ Cuando se sustituye un neumático por un neumático de repuesto (vehículos con
sistema de aviso de la presión de los neumáticos)
El neumático de repuesto no está equipado con válvula y transmisor de aviso de la
presión del neumático. Si un neumático se desinfla, la luz de aviso de la presión de los
neumáticos no se apagará aunque se haya sustituido el neumático desinflado por el
neumático de repuesto. Sustituya el neumático de repuesto por el neumático reparado
y ajuste la presión de inflado del neumático. La luz de aviso de la presión de los
neumáticos se apagará pasados unos minutos.

4128-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S

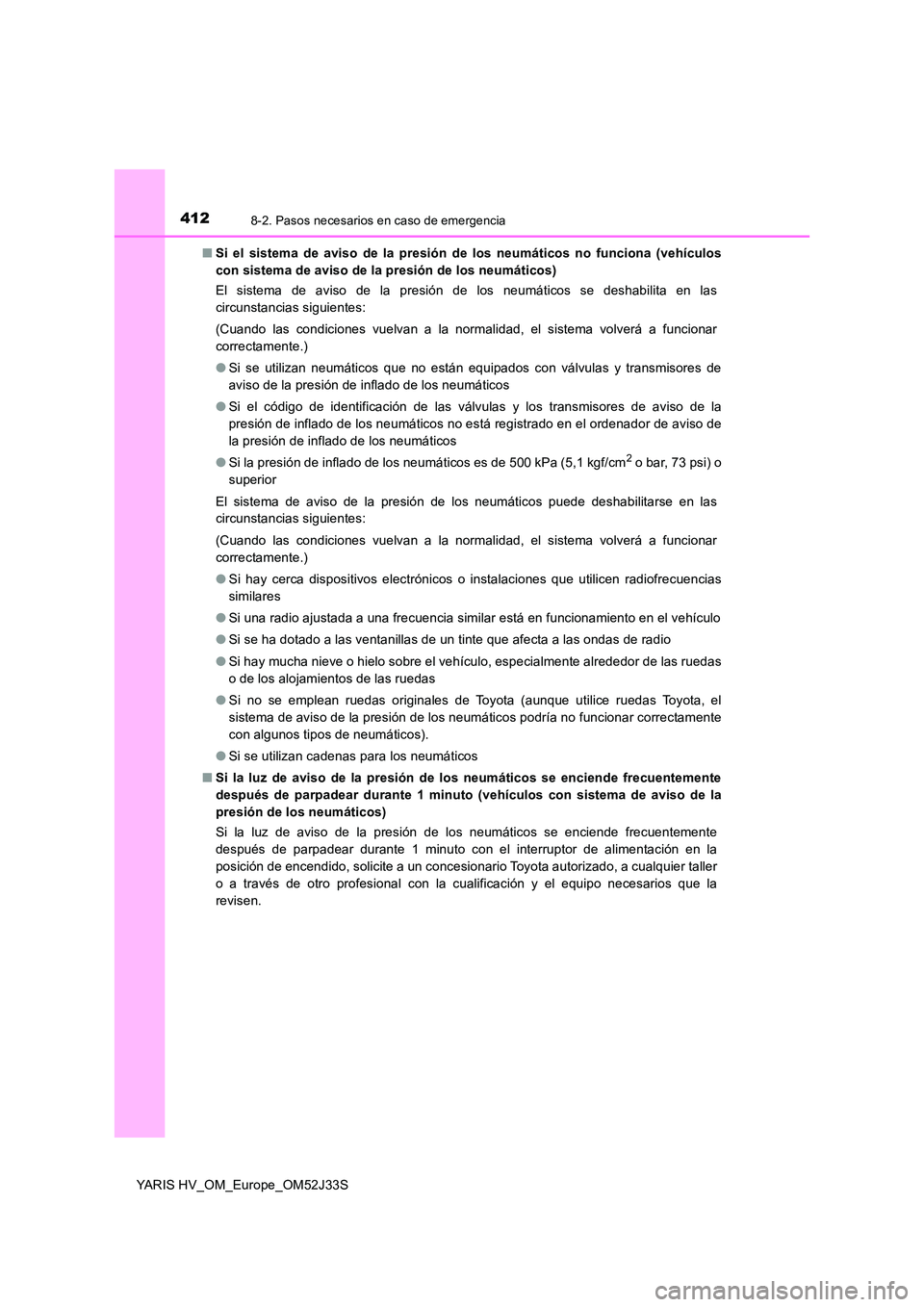

■ Si el sistema de aviso de la presión de los neumáticos no funciona (vehículos
con sistema de aviso de la presión de los neumáticos)
El sistema de aviso de la presión de los neumáticos se deshabilita en las
circunstancias siguientes:
(Cuando las condiciones vuelvan a la normalidad, el sistema volverá a funcionar
correctamente.)
● Si se utilizan neumáticos que no están equipados con válvulas y transmisores de
aviso de la presión de inflado de los neumáticos
● Si el código de identificación de las válvulas y los transmisores de aviso de la
presión de inflado de los neumáticos no está registrado en el ordenador de aviso de
la presión de inflado de los neumáticos
● Si la presión de inflado de los neumáticos es de 500 kPa (5,1 kgf/cm2 o bar, 73 psi) o
superior
El sistema de aviso de la presión de los neumáticos puede deshabilitarse en las
circunstancias siguientes:
(Cuando las condiciones vuelvan a la normalidad, el sistema volverá a funcionar
correctamente.)
● Si hay cerca dispositivos electrónicos o instalaciones que utilicen radiofrecuencias
similares
● Si una radio ajustada a una frecuencia similar está en funcionamiento en el vehículo
● Si se ha dotado a las ventanillas de un tinte que afecta a las ondas de radio
● Si hay mucha nieve o hielo sobre el vehículo, especialmente alrededor de las ruedas
o de los alojamientos de las ruedas
● Si no se emplean ruedas originales de Toyota (aunque utilice ruedas Toyota, el
sistema de aviso de la presión de los neumáticos podría no funcionar correctamente
con algunos tipos de neumáticos).
● Si se utilizan cadenas para los neumáticos
■ Si la luz de aviso de la presión de los neumáticos se enciende frecuentemente
después de parpadear durante 1 minuto (vehículos con sistema de aviso de la
presión de los neumáticos)
Si la luz de aviso de la presión de los neumáticos se enciende frecuentemente
después de parpadear durante 1 minuto con el interruptor de alimentación en la
posición de encendido, solicite a un concesionario Toyota autorizado, a cualquier taller
o a través de otro profesional con la cualificación y el equipo necesarios que la
revisen.

4138-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S

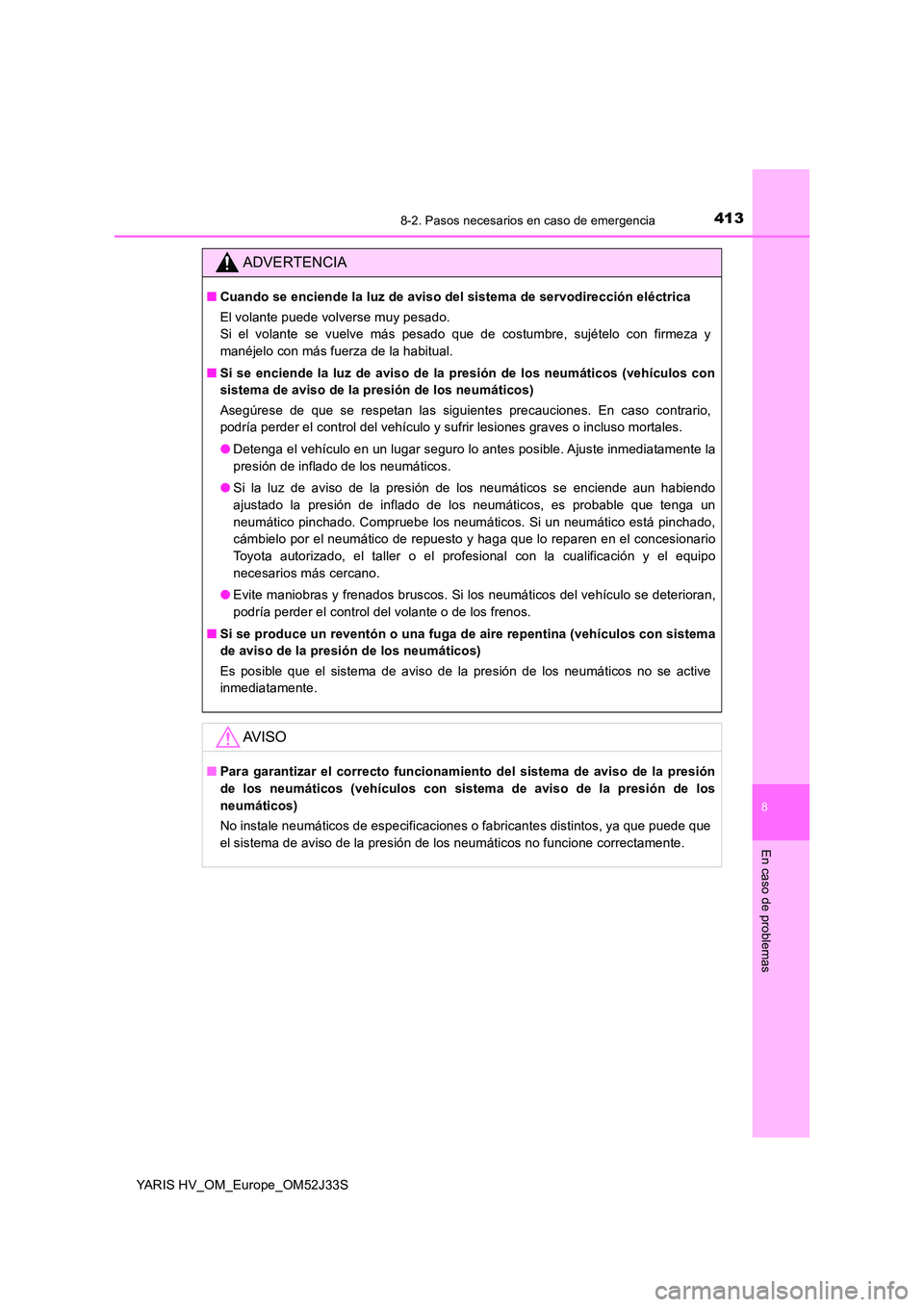

ADVERTENCIA
■Cuando se enciende la luz de aviso del sistema de servodirección eléctrica
El volante puede volverse muy pesado.
Si el volante se vuelve más pesado que de costumbre, sujételo con firmeza y
manéjelo con más fuerza de la habitual.
■ Si se enciende la luz de aviso de la presión de los neumáticos (vehículos con
sistema de aviso de la presión de los neumáticos)
Asegúrese de que se respetan las siguientes precauciones. En caso contrario,
podría perder el control del vehículo y sufrir lesiones graves o incluso mortales.
● Detenga el vehículo en un lugar seguro lo antes posible. Ajuste inmediatamente la
presión de inflado de los neumáticos.
● Si la luz de aviso de la presión de los neumáticos se enciende aun habiendo
ajustado la presión de inflado de los neumáticos, es probable que tenga un
neumático pinchado. Compruebe los neumáticos. Si un neumático está pinchado,
cámbielo por el neumático de repuesto y haga que lo reparen en el concesionario
Toyota autorizado, el taller o el profesional con la cualificación y el equipo
necesarios más cercano.
● Evite maniobras y frenados bruscos. Si los neumáticos del vehículo se deterioran,
podría perder el control del volante o de los frenos.
■ Si se produce un reventón o una fuga de aire repentina (vehículos con sistema
de aviso de la presión de los neumáticos)
Es posible que el sistema de aviso de la presión de los neumáticos no se active
inmediatamente.
AV I S O
■ Para garantizar el correcto funcionamiento del sistema de aviso de la presión
de los neumáticos (vehículos con sistema de aviso de la presión de los
neumáticos)
No instale neumáticos de especificaciones o fabricantes distintos, ya que puede que
el sistema de aviso de la presión de los neumáticos no funcione correctamente.

4148-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S

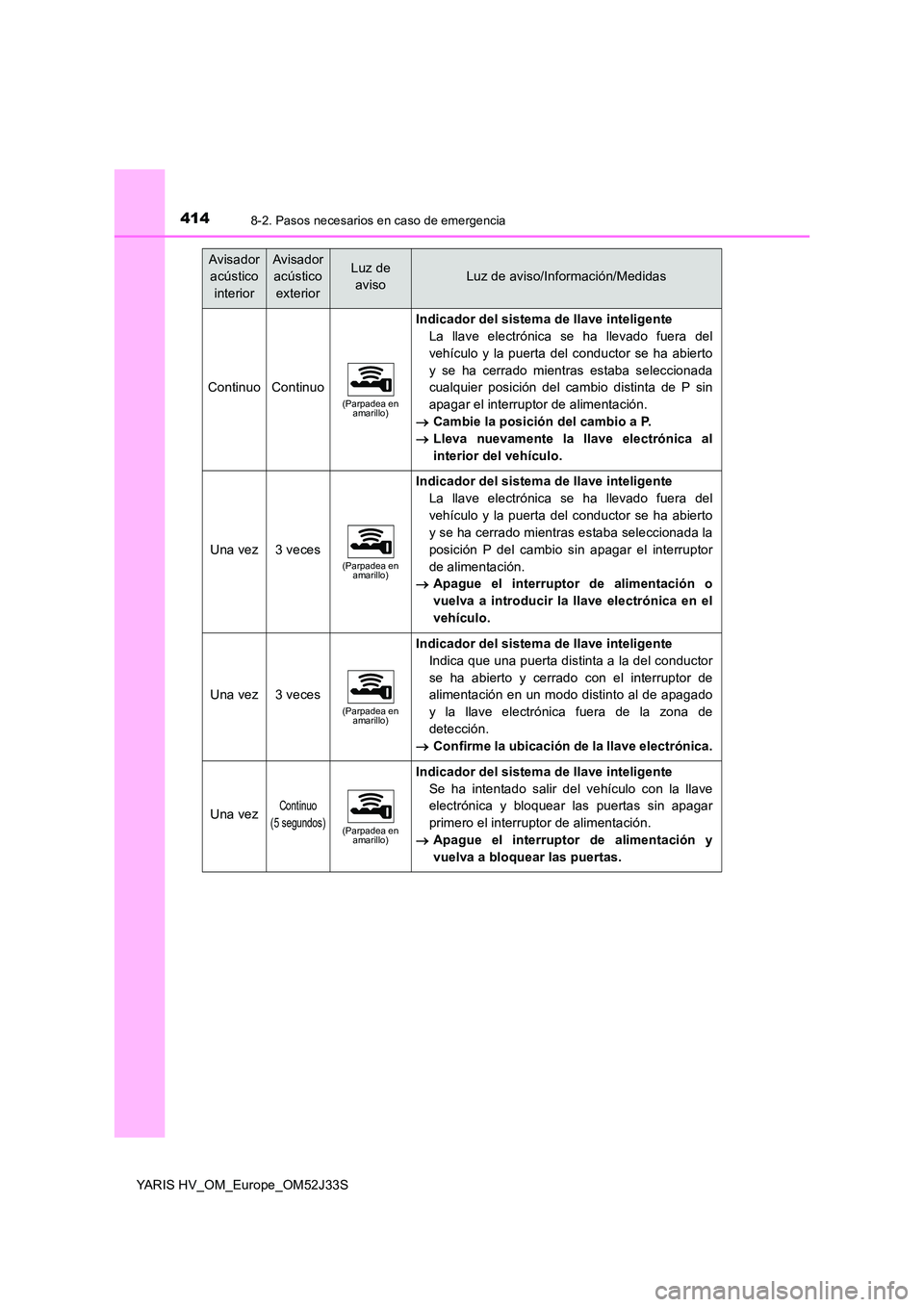

Avisador
acústico
interior
Avisador
acústico
exterior
Luz de
avisoLuz de aviso/Información/Medidas
ContinuoContinuo(Parpadea en amarillo)
Indicador del sistema de llave inteligente
La llave electrónica se ha llevado fuera del
vehículo y la puerta del conductor se ha abierto
y se ha cerrado mientras estaba seleccionada
cualquier posición del cambio distinta de P sin
apagar el interruptor de alimentación.
 Cambie la posición del cambio a P.
 Lleva nuevamente la llave electrónica al
interior del vehículo.
Una vez3 veces(Parpadea en amarillo)
Indicador del sistema de llave inteligente
La llave electrónica se ha llevado fuera del
vehículo y la puerta del conductor se ha abierto
y se ha cerrado mientras estaba seleccionada la
posición P del cambio sin apagar el interruptor
de alimentación.
 Apague el interruptor de alimentación o
vuelva a introducir la llave electrónica en el
vehículo.
Una vez3 veces(Parpadea en amarillo)
Indicador del sistema de llave inteligente
Indica que una puerta distinta a la del conductor
se ha abierto y cerrado con el interruptor de
alimentación en un modo distinto al de apagado
y la llave electrónica fuera de la zona de
detección.
 Confirme la ubicación de la llave electrónica.
Una vezContinuo
(5 segundos)(Parpadea en amarillo)
Indicador del sistema de llave inteligente
Se ha intentado salir del vehículo con la llave
electrónica y bloquear las puertas sin apagar
primero el interruptor de alimentación.
 Apague el interruptor de alimentación y
vuelva a bloquear las puertas.

4158-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S
Una vez(Parpadea en amarillo durante 15 segundos.)
Indicador del sistema de llave inteligente
Indica que la llave electrónica no está presente
al intentar arrancar el sistema híbrido.
 Confirme la ubicación de la llave electrónica.
9 veces(Parpadea en amarillo)
Indicador del sistema de llave inteligente
Se ha intentado conducir cuando la llave
habitual no estaba en el interior del vehículo.
 Confirme que la llave electrónica está en el
interior del vehículo.
Una vez(Parpadea en amarillo durante 15 segundos.)
Indicador del sistema de llave inteligente
Indica que la pila de la llave electrónica está
baja.
 Sustituya la pila. (P. 3 6 9 )
Una vez(Parpadea rápidamente en verde durante 15 segundos.)
Indicador del sistema de llave inteligente
Indica que no se ha liberado el bloqueo de la
dirección.
 Libere el bloqueo de la dirección. (P. 185)
Una vez(Parpadea en amarillo durante 30 segundos.)
Indicador del sistema de llave inteligente
• Al desbloquear las puertas con la llave
mecánica y, a continuación, al pulsar el
interruptor de alimentación, no se ha podido
detectar la llave electrónica en el vehículo.
• No se ha podido detectar la llave electrónica
en el vehículo incluso después de que se
haya pulsado el interruptor de alimentación
dos veces consecutivas.
 Acerque la llave electrónica al interruptor de
alimentación a la vez que pisa el pedal del
freno.
Avisador
acústico
interior
Avisador
acústico
exterior
Luz de
avisoLuz de aviso/Información/Medidas

4168-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S

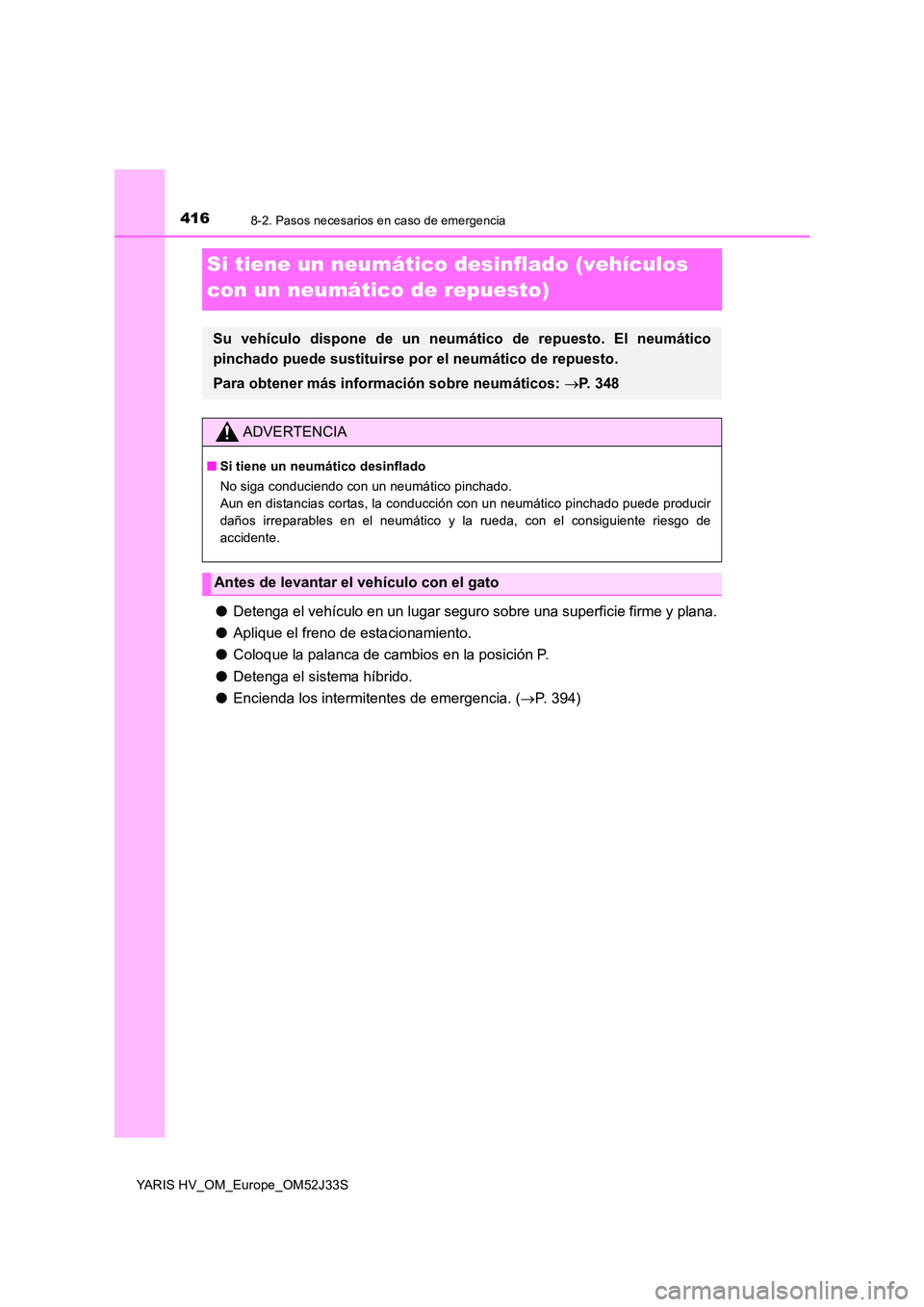

Si tiene un neumático desinflado (vehículos
con un neumático de repuesto)
● Detenga el vehículo en un lugar seguro sobre una superficie firme y plana.
● Aplique el freno de estacionamiento.
● Coloque la palanca de cambios en la posición P.
● Detenga el sistema híbrido.
● Encienda los intermitentes de emergencia. (P. 394)
Su vehículo dispone de un neumático de repuesto. El neumático
pinchado puede sustituirse por el neumático de repuesto.
Para obtener más información sobre neumáticos: P. 348
ADVERTENCIA
■Si tiene un neumático desinflado
No siga conduciendo con un neumático pinchado.
Aun en distancias cortas, la conducción con un neumático pinchado puede producir
daños irreparables en el neumático y la rueda, con el consiguiente riesgo de
accidente.
Antes de levantar el vehículo con el gato

4178-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S

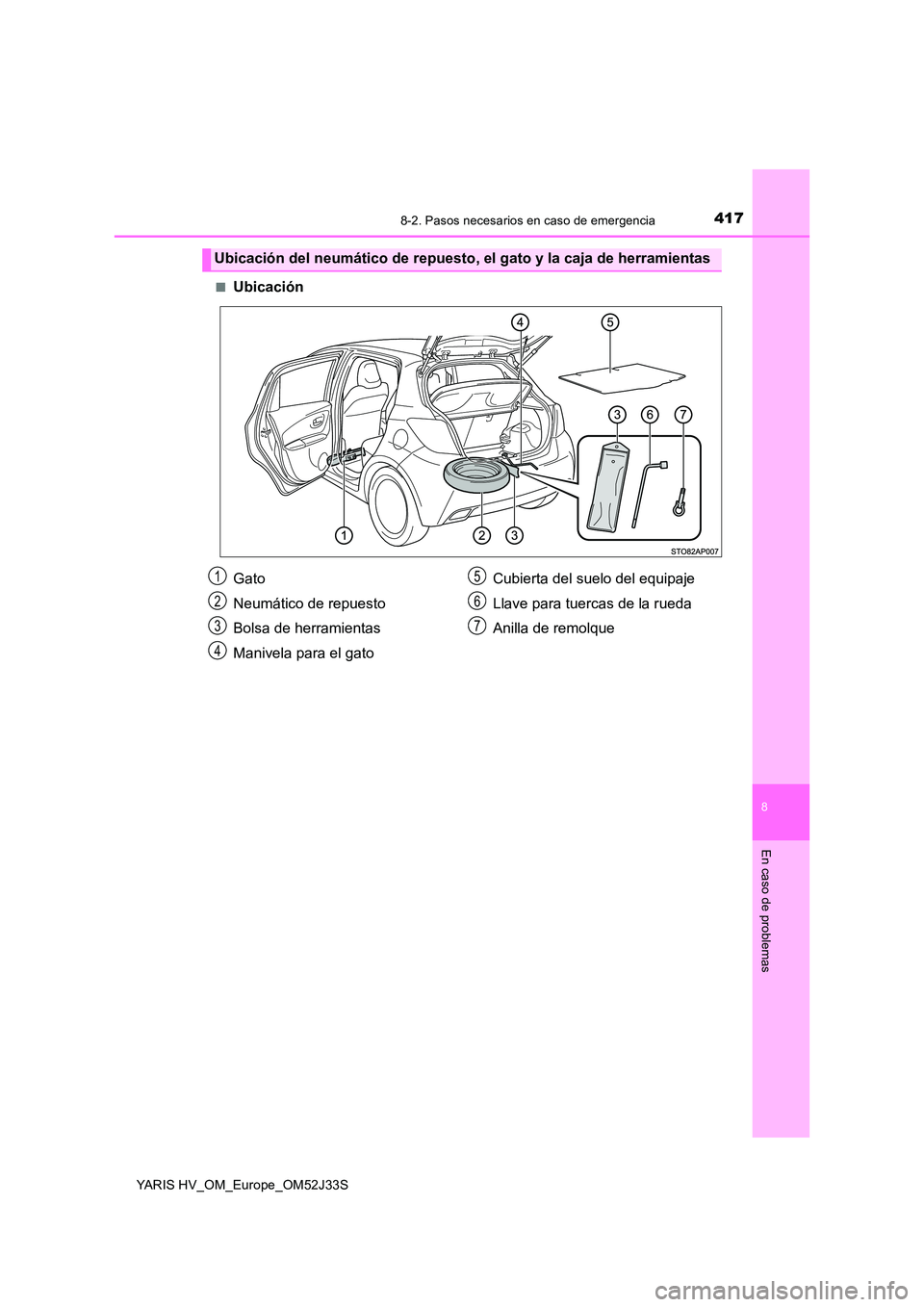

■Ubicación
Ubicación del neumático de repuesto, el gato y la caja de herramientas
Gato
Neumático de repuesto
Bolsa de herramientas
Manivela para el gato
Cubierta del suelo del equipaje
Llave para tuercas de la rueda
Anilla de remolque
1
2
3
4
5
6
7

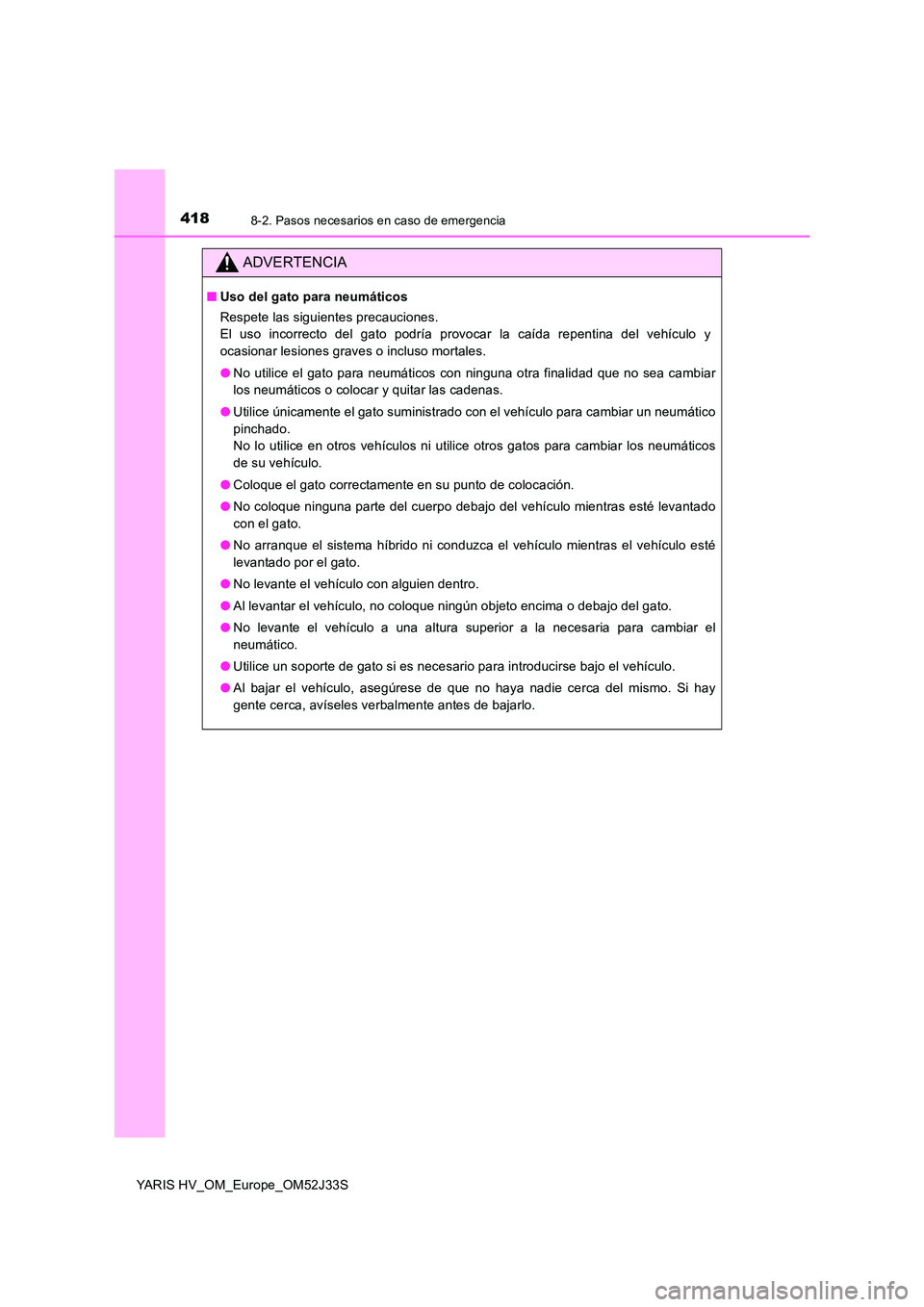

4188-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S
ADVERTENCIA
■Uso del gato para neumáticos
Respete las siguientes precauciones.
El uso incorrecto del gato podría provocar la caída repentina del vehículo y
ocasionar lesiones graves o incluso mortales.
● No utilice el gato para neumáticos con ninguna otra finalidad que no sea cambiar
los neumáticos o colocar y quitar las cadenas.
● Utilice únicamente el gato suministrado con el vehículo para cambiar un neumático
pinchado.
No lo utilice en otros vehículos ni utilice otros gatos para cambiar los neumáticos
de su vehículo.
● Coloque el gato correctamente en su punto de colocación.
● No coloque ninguna parte del cuerpo debajo del vehículo mientras esté levantado
con el gato.
● No arranque el sistema híbrido ni conduzca el vehículo mientras el vehículo esté
levantado por el gato.
● No levante el vehículo con alguien dentro.
● Al levantar el vehículo, no coloque ningún objeto encima o debajo del gato.
● No levante el vehículo a una altura superior a la necesaria para cambiar el
neumático.
● Utilice un soporte de gato si es necesario para introducirse bajo el vehículo.
● Al bajar el vehículo, asegúrese de que no haya nadie cerca del mismo. Si hay
gente cerca, avíseles verbalmente antes de bajarlo.

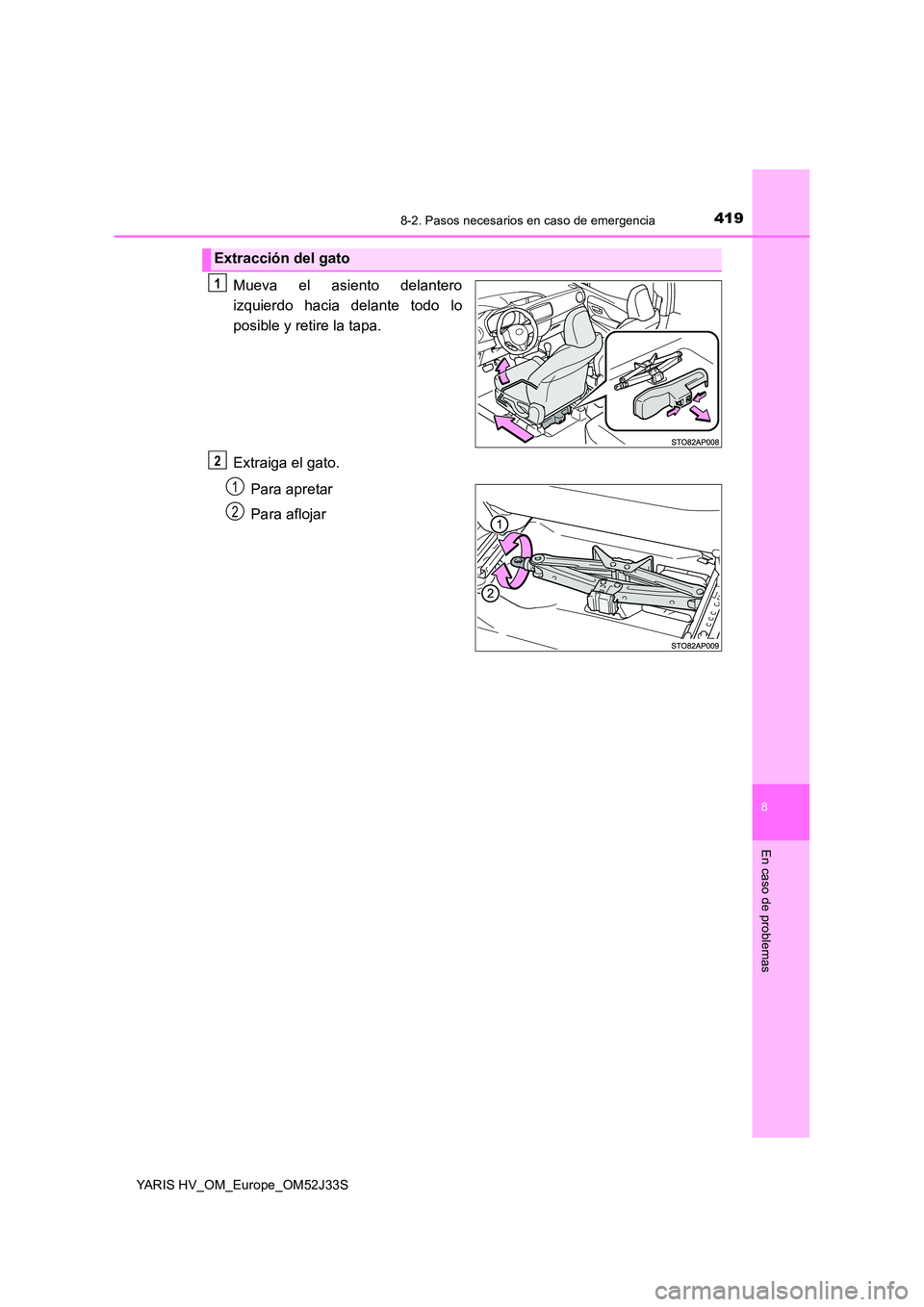

4198-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S
Mueva el asiento delantero
izquierdo hacia delante todo lo
posible y retire la tapa.
Extraiga el gato.
Para apretar
Para aflojar
Extracción del gato
1
2
1
2

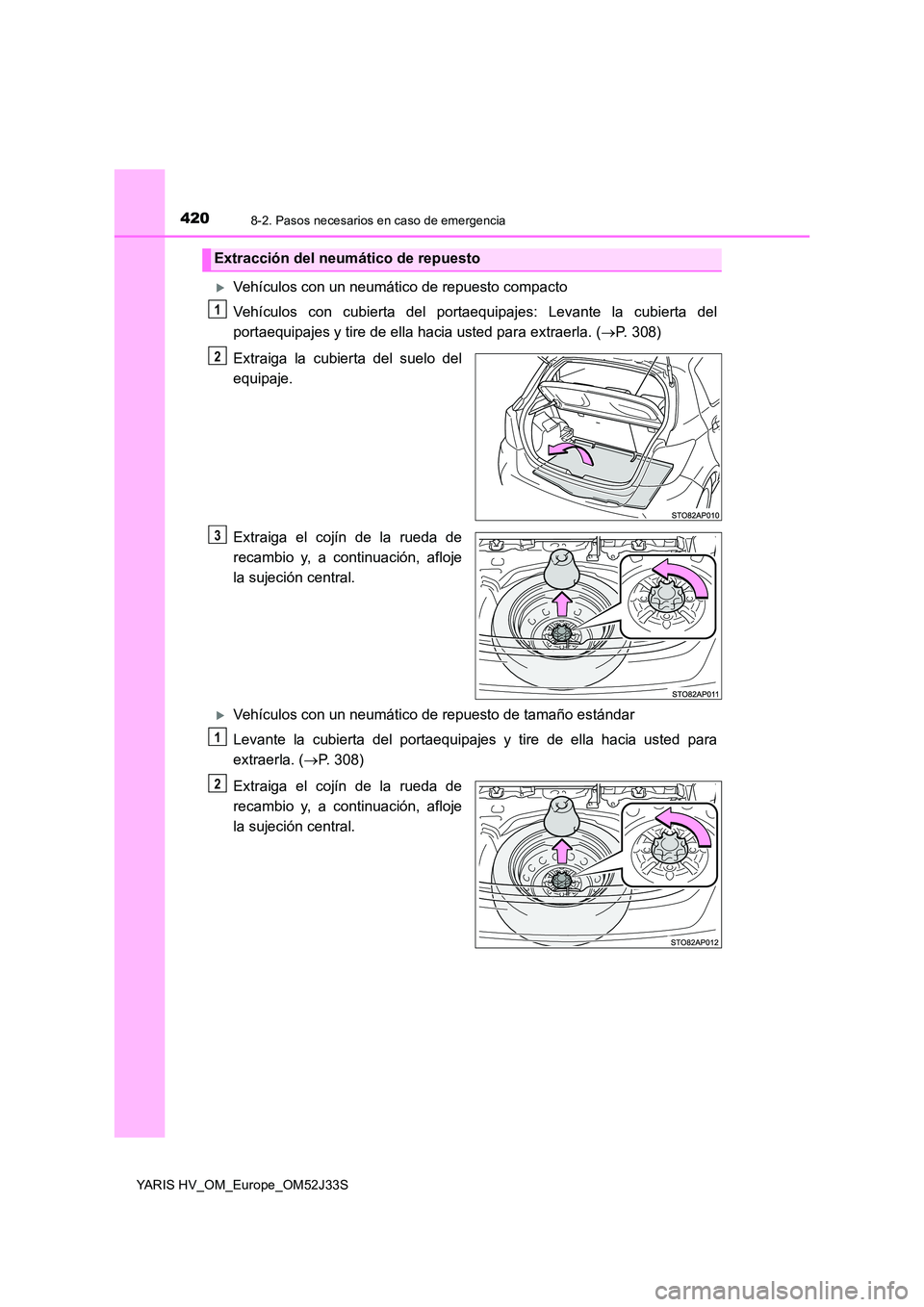

4208-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S
Vehículos con un neumático de repuesto compacto
Vehículos con cubierta del portaequipajes: Levante la cubierta del
portaequipajes y tire de ella hacia usted para extraerla. ( P. 308)
Extraiga la cubierta del suelo del
equipaje.
Extraiga el cojín de la rueda de
recambio y, a continuación, afloje
la sujeción central.
Vehículos con un neumático de repuesto de tamaño estándar
Levante la cubierta del portaequipajes y tire de ella hacia usted para
extraerla. ( P. 308)
Extraiga el cojín de la rueda de
recambio y, a continuación, afloje
la sujeción central.
Extracción del neumático de repuesto
1
2
3
1
2
