TOYOTA YARIS HYBRID 2017 Manual del propietario (in Spanish)

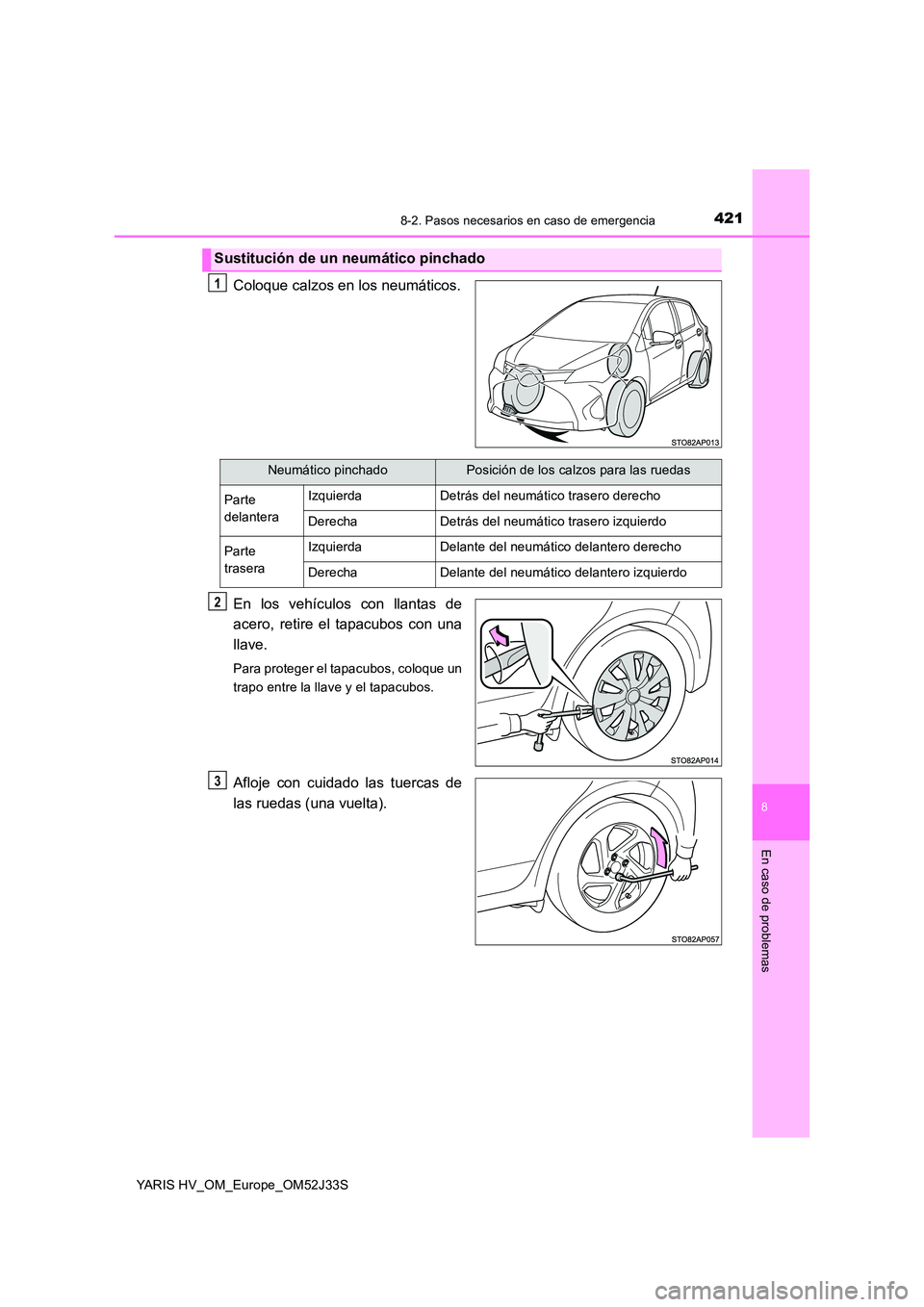

4218-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S
Coloque calzos en los neumáticos.
En los vehículos con llantas de
acero, retire el tapacubos con una
llave.
Para proteger el tapacubos, coloque un
trapo entre la llave y el tapacubos.
Afloje con cuidado las tuercas de
las ruedas (una vuelta).
Sustitución de un neumático pinchado
1
Neumático pinchadoPosición de los calzos para las ruedas
Parte
delantera
IzquierdaDetrás del neumático trasero derecho
DerechaDetrás del neumático trasero izquierdo
Parte
trasera
IzquierdaDelante del neumático delantero derecho
DerechaDelante del neumático delantero izquierdo
2
3

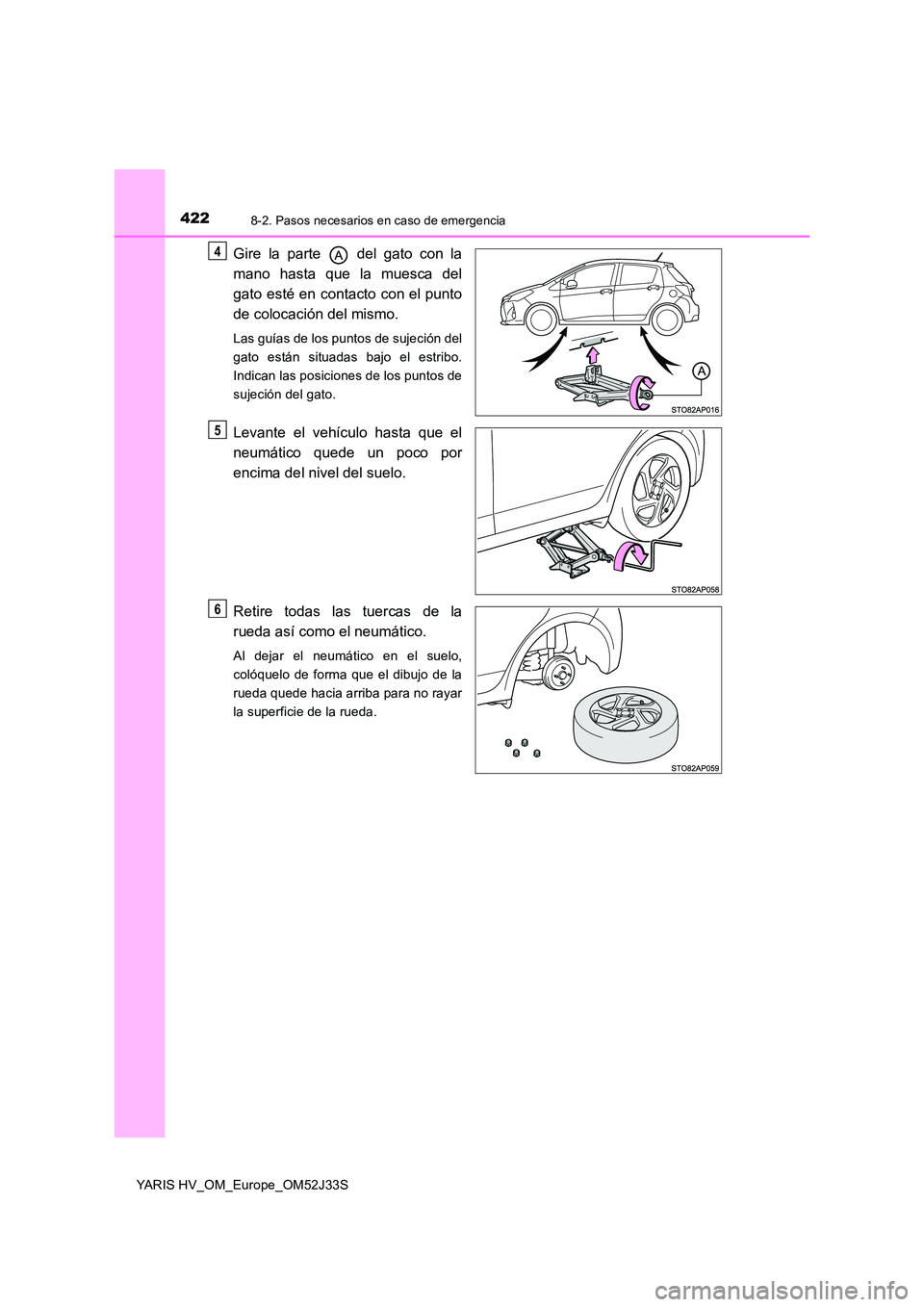

4228-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S
Gire la parte del gato con la
mano hasta que la muesca del
gato esté en contacto con el punto
de colocación del mismo.
Las guías de los puntos de sujeción del
gato están situadas bajo el estribo.
Indican las posiciones de los puntos de
sujeción del gato.
Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
Retire todas las tuercas de la
rueda así como el neumático.
Al dejar el neumático en el suelo,
colóquelo de forma que el dibujo de la
rueda quede hacia arriba para no rayar
la superficie de la rueda.
4
5
6

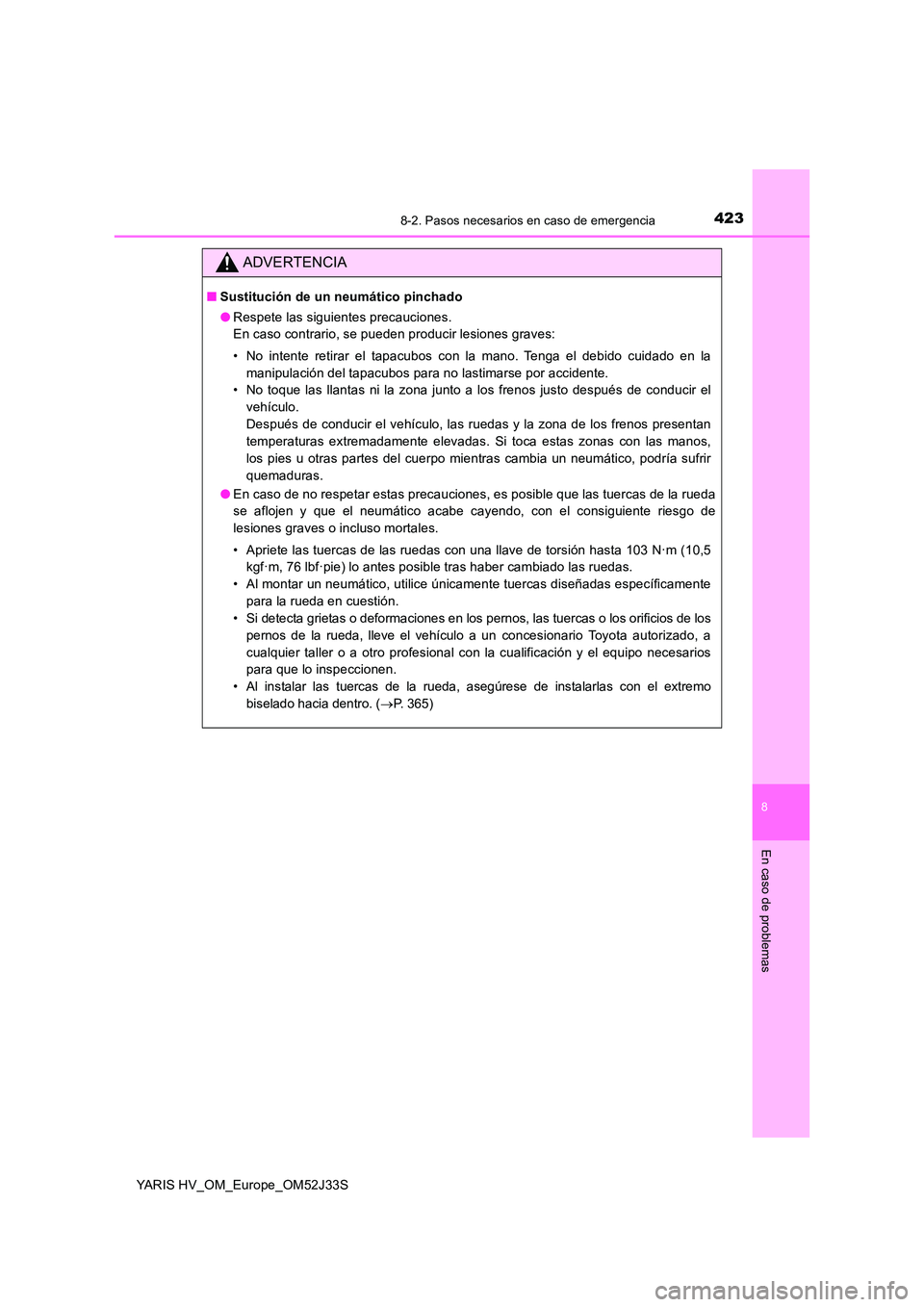

4238-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S
ADVERTENCIA
■Sustitución de un neumático pinchado
● Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves:
• No intente retirar el tapacubos con la mano. Tenga el debido cuidado en la
manipulación del tapacubos para no lastimarse por accidente.
• No toque las llantas ni la zona junto a los frenos justo después de conducir el
vehículo.
Después de conducir el vehículo, las ruedas y la zona de los frenos presentan
temperaturas extremadamente elevadas. Si toca estas zonas con las manos,
los pies u otras partes del cuerpo mientras cambia un neumático, podría sufrir
quemaduras.
● En caso de no respetar estas precauciones, es posible que las tuercas de la rueda
se aflojen y que el neumático acabe cayendo, con el consiguiente riesgo de
lesiones graves o incluso mortales.
• Apriete las tuercas de las ruedas con una llave de torsión hasta 103 N·m (10,5
kgf·m, 76 lbf·pie) lo antes posible tras haber cambiado las ruedas.
• Al montar un neumático, utilice únicamente tuercas diseñadas específicamente
para la rueda en cuestión.
• Si detecta grietas o deformaciones en los pernos, las tuercas o los orificios de los
pernos de la rueda, lleve el vehículo a un concesionario Toyota autorizado, a
cualquier taller o a otro profesional con la cualificación y el equipo necesarios
para que lo inspeccionen.
• Al instalar las tuercas de la rueda, asegúrese de instalarlas con el extremo
biselado hacia dentro. ( P. 365)

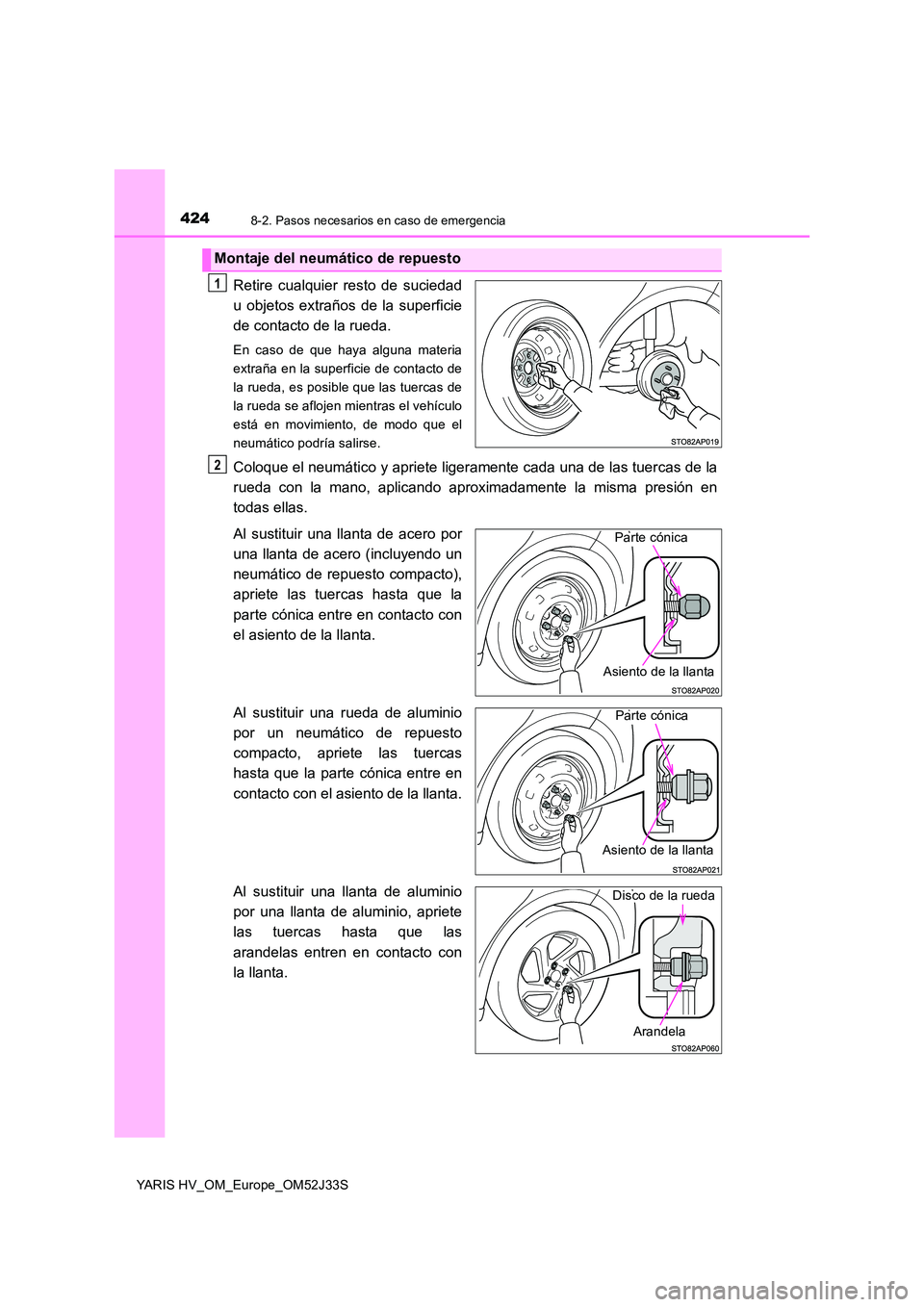

4248-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S
Retire cualquier resto de suciedad
u objetos extraños de la superficie
de contacto de la rueda.
En caso de que haya alguna materia
extraña en la superficie de contacto de
la rueda, es posible que las tuercas de
la rueda se aflojen mientras el vehículo
está en movimiento, de modo que el
neumático podría salirse.
Coloque el neumático y apriete ligeramente cada una de las tuercas de la
rueda con la mano, aplicando aproximadamente la misma presión en
todas ellas.
Al sustituir una llanta de acero por
una llanta de acero (incluyendo un
neumático de repuesto compacto),
apriete las tuercas hasta que la
parte cónica entre en contacto con
el asiento de la llanta.
Al sustituir una rueda de aluminio
por un neumático de repuesto
compacto, apriete las tuercas
hasta que la parte cónica entre en
contacto con el asiento de la llanta.
Al sustituir una llanta de aluminio
por una llanta de aluminio, apriete
las tuercas hasta que las
arandelas entren en contacto con
la llanta.
Montaje del neumático de repuesto
1
2
Parte cónica
Asiento de la llanta
Parte cónica
Asiento de la llanta
Disco de la rueda
Arandela

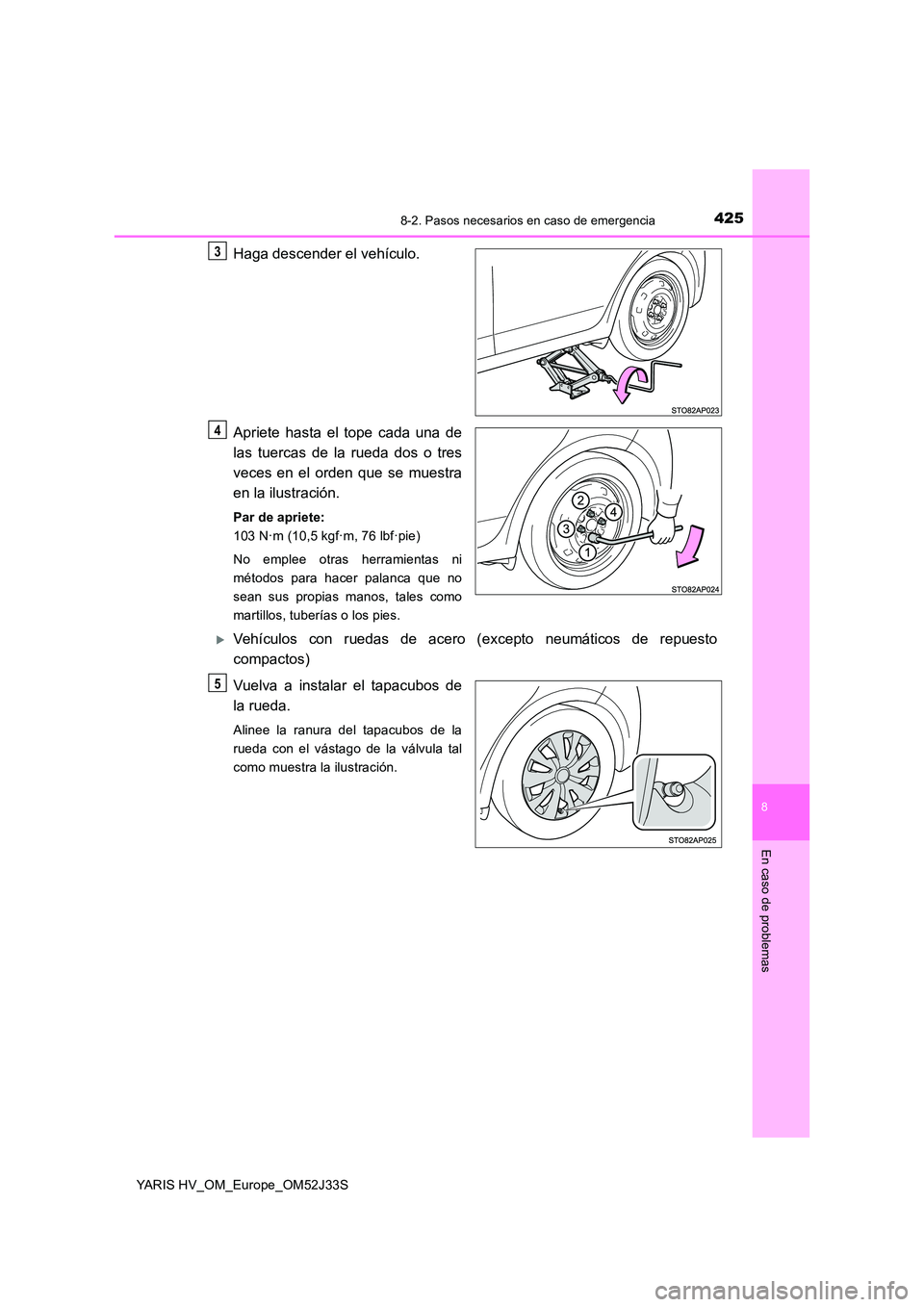

4258-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S
Haga descender el vehículo.
Apriete hasta el tope cada una de
las tuercas de la rueda dos o tres
veces en el orden que se muestra
en la ilustración.
Par de apriete:
103 N·m (10,5 kgf·m, 76 lbf·pie)
No emplee otras herramientas ni
métodos para hacer palanca que no
sean sus propias manos, tales como
martillos, tuberías o los pies.
Vehículos con ruedas de acero (excepto neumáticos de repuesto
compactos)
Vuelva a instalar el tapacubos de
la rueda.
Alinee la ranura del tapacubos de la
rueda con el vástago de la válvula tal
como muestra la ilustración.
3
4
5

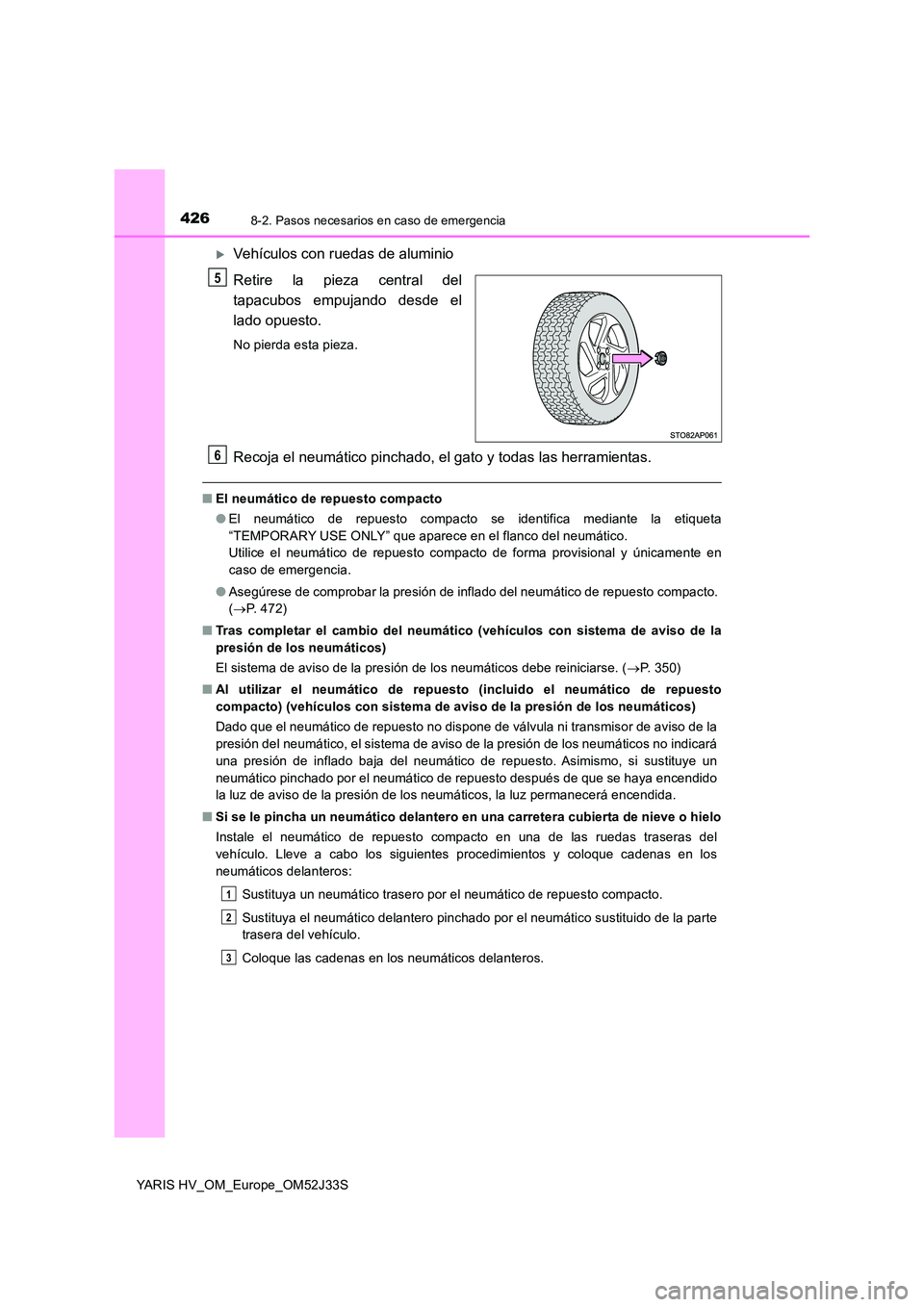

4268-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S
Vehículos con ruedas de aluminio
Retire la pieza central del
tapacubos empujando desde el
lado opuesto.
No pierda esta pieza.
Recoja el neumático pinchado, el gato y todas las herramientas.
■ El neumático de repuesto compacto
● El neumático de repuesto compacto se identifica mediante la etiqueta
“TEMPORARY USE ONLY” que aparece en el flanco del neumático.
Utilice el neumático de repuesto compacto de forma provisional y únicamente en
caso de emergencia.
● Asegúrese de comprobar la presión de inflado del neumático de repuesto compacto.
( P. 472)
■ Tras completar el cambio del neumático (vehículos con sistema de aviso de la
presión de los neumáticos)
El sistema de aviso de la presión de los neumáticos debe reiniciarse. ( P. 350)
■ Al utilizar el neumático de repuesto (incluido el neumático de repuesto
compacto) (vehículos con sistema de aviso de la presión de los neumáticos)
Dado que el neumático de repuesto no dispone de válvula ni transmisor de aviso de la
presión del neumático, el sistema de aviso de la presión de los neumáticos no indicará
una presión de inflado baja del neumático de repuesto. Asimismo, si sustituye un
neumático pinchado por el neumático de repuesto después de que se haya encendido
la luz de aviso de la presión de los neumáticos, la luz permanecerá encendida.
■ Si se le pincha un neumático delantero en una carretera cubierta de nieve o hielo
Instale el neumático de repuesto compacto en una de las ruedas traseras del
vehículo. Lleve a cabo los siguientes procedimientos y coloque cadenas en los
neumáticos delanteros:
Sustituya un neumático trasero por el neumático de repuesto compacto.
Sustituya el neumático delantero pinchado por el neumático sustituido de la parte
trasera del vehículo.
Coloque las cadenas en los neumáticos delanteros.
5
6
1
2
3

4278-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S

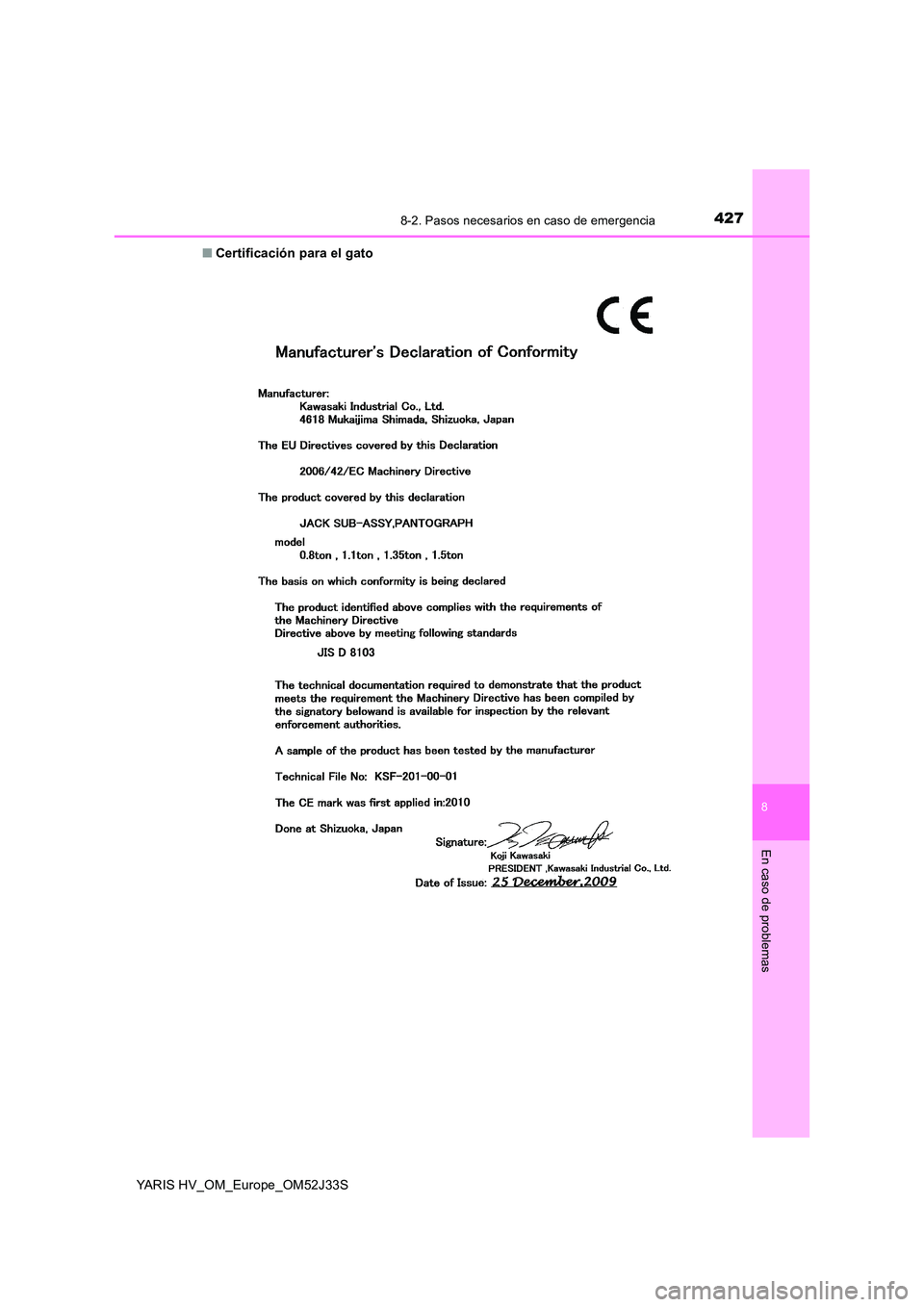

■ Certificación para el gato

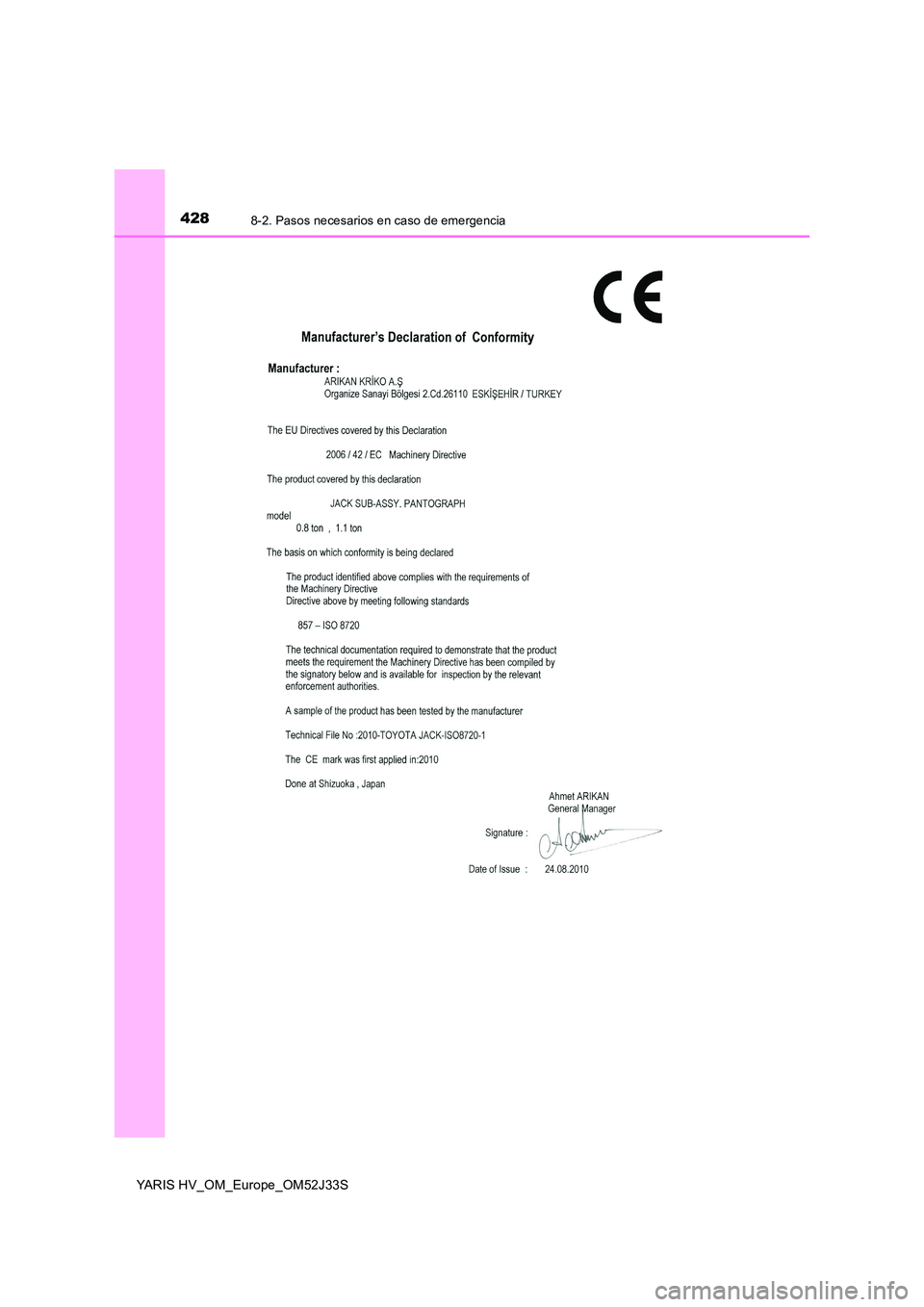

4288-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S

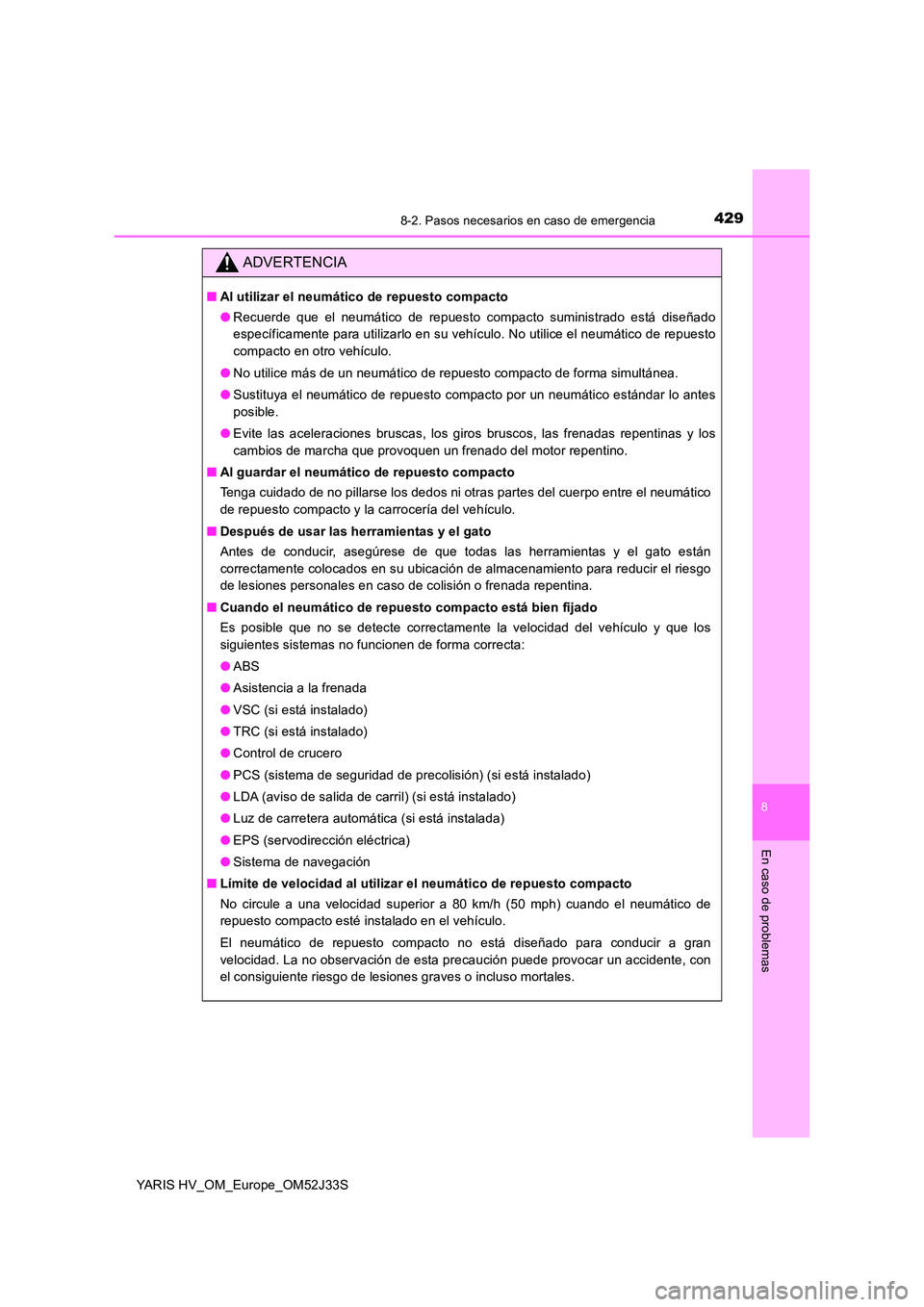

4298-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS HV_OM_Europe_OM52J33S
ADVERTENCIA
■Al utilizar el neumático de repuesto compacto
● Recuerde que el neumático de repuesto compacto suministrado está diseñado
específicamente para utilizarlo en su vehículo. No utilice el neumático de repuesto
compacto en otro vehículo.
● No utilice más de un neumático de repuesto compacto de forma simultánea.
● Sustituya el neumático de repuesto compacto por un neumático estándar lo antes
posible.
● Evite las aceleraciones bruscas, los giros bruscos, las frenadas repentinas y los
cambios de marcha que provoquen un frenado del motor repentino.
■ Al guardar el neumático de repuesto compacto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre el neumático
de repuesto compacto y la carrocería del vehículo.
■ Después de usar las herramientas y el gato
Antes de conducir, asegúrese de que todas las herramientas y el gato están
correctamente colocados en su ubicación de almacenamiento para reducir el riesgo
de lesiones personales en caso de colisión o frenada repentina.
■ Cuando el neumático de repuesto compacto está bien fijado
Es posible que no se detecte correctamente la velocidad del vehículo y que los
siguientes sistemas no funcionen de forma correcta:
● ABS
● Asistencia a la frenada
● VSC (si está instalado)
● TRC (si está instalado)
● Control de crucero
● PCS (sistema de seguridad de precolisión) (si está instalado)
● LDA (aviso de salida de carril) (si está instalado)
● Luz de carretera automática (si está instalada)
● EPS (servodirección eléctrica)
● Sistema de navegación
■ Límite de velocidad al utilizar el neumático de repuesto compacto
No circule a una velocidad superior a 80 km/h (50 mph) cuando el neumático de
repuesto compacto esté instalado en el vehículo.
El neumático de repuesto compacto no está diseñado para conducir a gran
velocidad. La no observación de esta precaución puede provocar un accidente, con
el consiguiente riesgo de lesiones graves o incluso mortales.

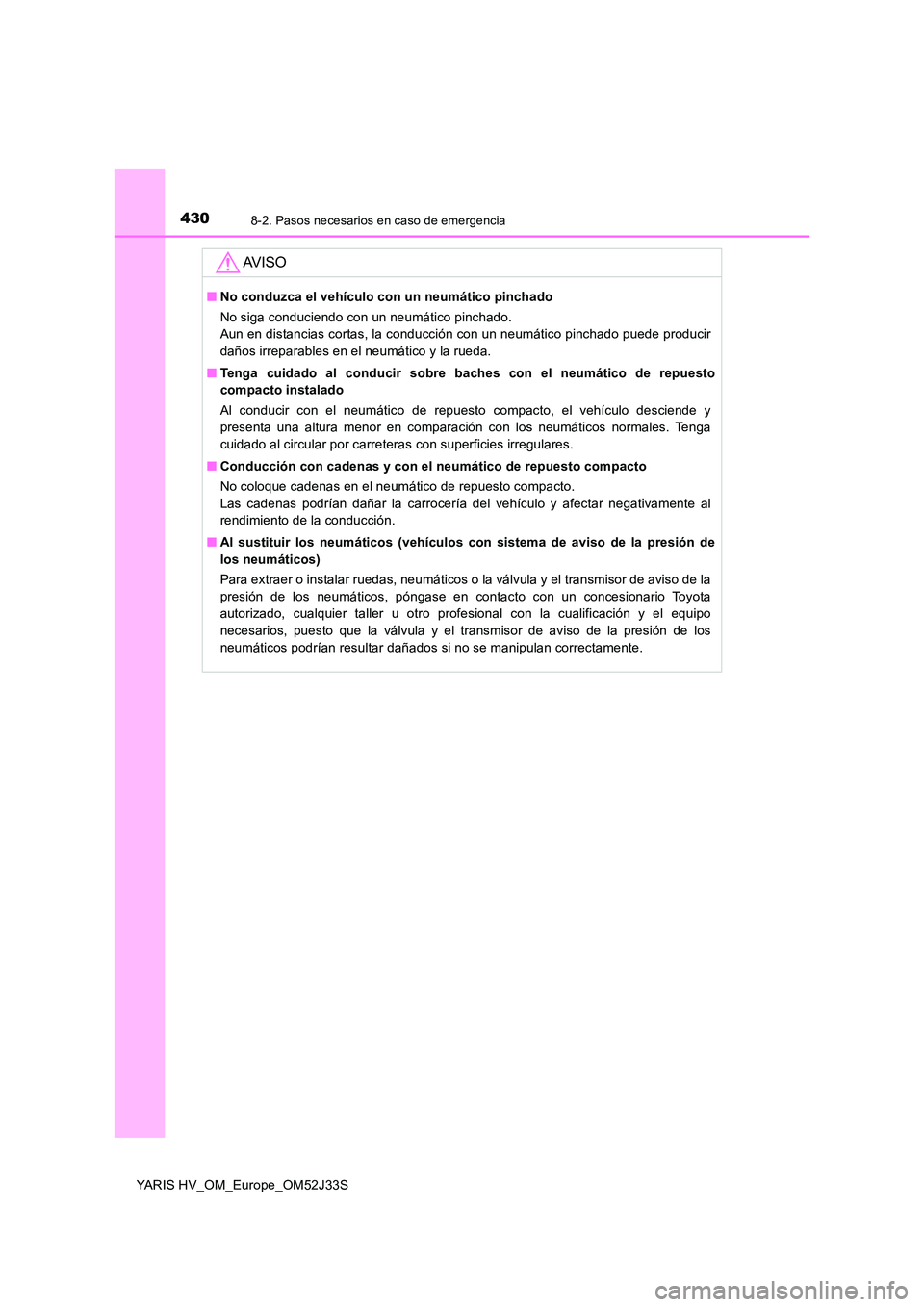

4308-2. Pasos necesarios en caso de emergencia
YARIS HV_OM_Europe_OM52J33S
AV I S O
■No conduzca el vehículo con un neumático pinchado
No siga conduciendo con un neumático pinchado.
Aun en distancias cortas, la conducción con un neumático pinchado puede producir
daños irreparables en el neumático y la rueda.
■ Tenga cuidado al conducir sobre baches con el neumático de repuesto
compacto instalado
Al conducir con el neumático de repuesto compacto, el vehículo desciende y
presenta una altura menor en comparación con los neumáticos normales. Tenga
cuidado al circular por carreteras con superficies irregulares.
■ Conducción con cadenas y con el neumático de repuesto compacto
No coloque cadenas en el neumático de repuesto compacto.
Las cadenas podrían dañar la carrocería del vehículo y afectar negativamente al
rendimiento de la conducción.
■ Al sustituir los neumáticos (vehículos con sistema de aviso de la presión de
los neumáticos)
Para extraer o instalar ruedas, neumáticos o la válvula y el transmisor de aviso de la
presión de los neumáticos, póngase en contacto con un concesionario Toyota
autorizado, cualquier taller u otro profesional con la cualificación y el equipo
necesarios, puesto que la válvula y el transmisor de aviso de la presión de los
neumáticos podrían resultar dañados si no se manipulan correctamente.
